MODE D'EMPLOI Home Control 9600 DEVOLO

Home Control Interrupteur intelligent Home Control Interrupteur intelligent Premiers pas2 Merci de votre confiance ! Veuillez lire les instructions attentivement avant la première utilisation de l'appareil et conservez ce manuel pour toute référence ultérieure. Description des symboles Remarque très importante dont le non-respect peut entraîner des dommages. Remarque importante dont il est recommandé de tenir compte. Informations et conseils sur les questions de fond et sur la configuration de votre appareil. Utilisation conforme Utilisez l'Interrupteur intelligent Home Control en suivant les instructions fournies dans ce manuel et dans l'aide en ligne de Home Control afin d'éviter d'endommager le matériel ou de vous blesser. L'Interrupteur intelligent Home Control ne nécessite aucune maintenance à part le remplacement périodique de la pile. L'appareil ne contient aucune pièce devant être entretenue par l'utilisateur ! Conformité CE Dans les conditions d'emploi prévues, ce produit est conforme aux exigences des directives 2014/53/EU et 2014/35/EU ainsi qu'aux dispositions appli-cables du FTEG. Il est prévu pour l'exploitation au sein de l'UE, en Suisse et en Norvège. La déclaration de conformité CE est jointe au produit.3 Home Control de devolo Home Control (domotique en anglais) désigne l'ensemble des techniques de commande de l'équipement élec- trique dans une maison résidentielle. Le système Home Control de devolo utilise la norme radio Z-Wave

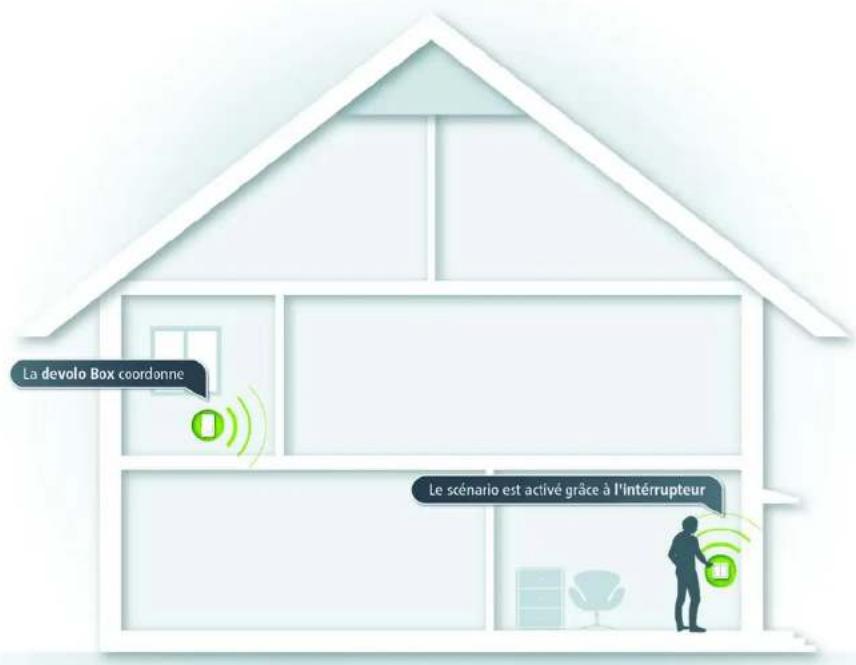

L'exploitation d'un système Home Control requiert une unité de commande compatible Z-Wave

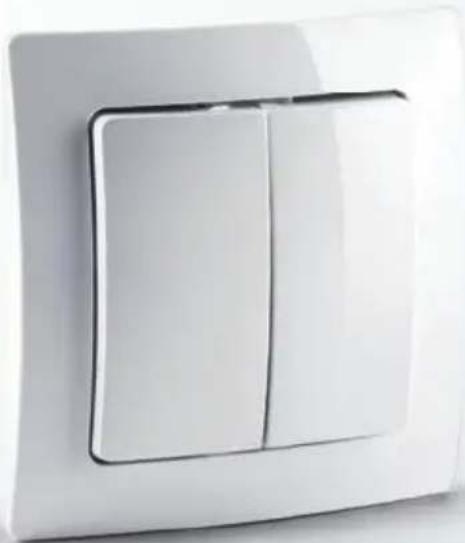

telle que la Box Home Control de devolo. L'Interrupteur intelligent Home Control et tous les autres appareils Home Control sont configurés et utilisés à travers le portail de la Box Home Control. Vous accédez à la Box Home Control au moyen de l'application my devolo App et/ou à l'adresse Web www.mydevolo.com. Les informations sur la mise en service de la Box Home Control se trouvent dans le guide d'instal- lation correspondant et/ou dans l'aide en ligne de Home Control. Accès à la Box Home Control avec my devolo App (smartphone/tablette) Accédez à my devolo App Home Control et sélectionnez votre Box Home Control. Accès à la Box Home Control avec le navigateur Web (PC/ordinateur portable) Accédez au site www.mydevolo.com Home Control et sélectionnez votre Box Home Control. Les informations supplémentaires sur la commande et la configuration de tous les appareils devolo Home Control ainsi que les scénarios d'application se trouvent dans l'aide en ligne de Home Control.45 L'Interrupteur intelligent Home Control L'Interrupteur intelligent Home Control sert à utiliser vos appareils Home Control à distance par simple pres- sion de bouton. Il possède deux bascules d'Interrupteur différentes. La description détaillée des fonctions de l'Interrupteur intelligent Home Control se trouve dans l'aide en ligne de Home Control.6 Piles N'exposez jamais les piles à des flammes nues ou à une chaleur importante. Évitez l'exposition directe aux rayons de soleil et aux sources de chaleur ! Ne laissez pas les piles dans les appareils s'ils ne sont pas utilisés pendant une pé- riode prolongée. Des piles trop vieilles risquent de couler et d'endommager l'appareil ! Ne pas utiliser de piles rechargeables ! L'Interrupteur intelligent Home Control fonctionne avec une pile lithium CR2032 usuelle (pile bouton). Les informations sur le remplacement de la pile se trouvent dans l'aide en ligne de Home Control. Connexion de l'Interrupteur intelligent Home Control à l'unité de commande (par exemple la Box Home Control) 햲 Pour commencer, procédez à la connexion électronique à l'unité de commande. Posez l'Interrupteur intelligent Home Control non assemblé à proximité de l'endroit d'installation prévu. 햳 Si vous utilisez la Box Home Control de devolo, ouvrez son interface utilisateur en suivant les descrip- tions du chapitre Home Control de devolo à la page 3 et sélectionnez Appareils Ajouter un appa- reil Interrupteur intelligent devolo Home Control. Suivez les instructions pour vous connecter à votre Box Home Control. Utilisez l'Interrupteur intelligent Home Control uniquement en intérieur.7 Installation de l'Interrupteur intelligent Home Control 햴 Après vous être assuré que l'Interrupteur intelligent Home Control Home Control commande correcte- ment les appareils connectés, installez-le à l'endroit définitif voulu. 햵 Si vous fixez l'Interrupteur intelligent Home Control au moyen des carrés adhésifs à double face, collez un carré à chacun des quatre coins de l'embase et plaquez-la contre l'endroit voulu. Pour que les contacts 1-2-3-4 soient attribués correctement, veillez à installer la pla- tine dans le sens de la marque TOP avec la flèche dirigée vers le haut (voir l'illustra- tion à droite). 쑗 Enclipsez la(les) bascule(s) d'Interrupteur voulu(e)s sur la platine de l'Interrupteur intelligent Home Control. Embase Cadre Platine Bascule d'Interrupteur

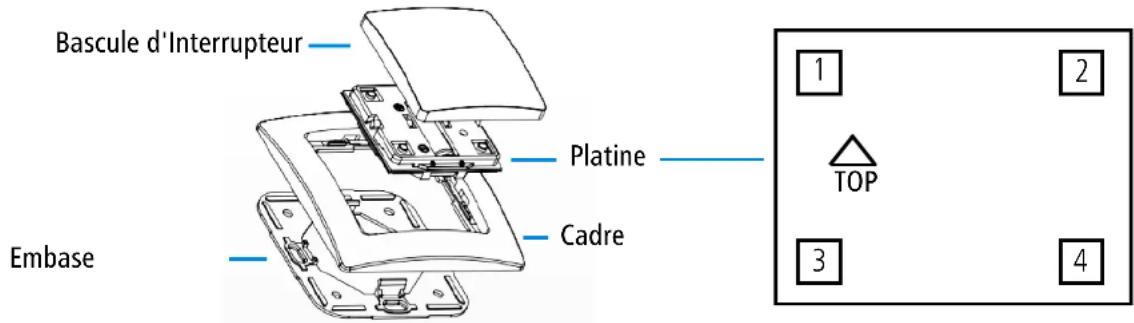

TOP8 Assurez-vous de ne pas endommager les conduites de gaz, d'eau ou les câbles élec- triques posés dans les murs quand vous effectuez le montage au moyen des vis. Il y a un risque d'électrocution ! 햶 Si vous installez l'Interrupteur intelligent Home Control au moyen des vis, désassemblez-le (voir l'illustration de gauche de la page 6) en sortant la platine de ses deux logements. 쑗 En utilisant l'embase comme gabarit, percez les trous nécessaires à l'endroit où vous voulez installer l'appareil et vissez l'embase sur le support. Pour que les contacts 1-2-3-4 soient attribués correctement, veillez à installer l'em- base dans le sens de la marque TOP avec la flèche dirigée vers le haut dans le coin supérieur droit. 쑗 Enclipsez d'abord le cadre sur l'embase, ensuite la platine en veillant au support de la platine et à la marque TOP avec la flèche dirigée vers le haut. 쑗 Pour finir, enclipsez la(les) bascule(s) d'Interrupteur voulu(e)s sur la platine de l'Interrupteur intelli- gent Home Control. L'Interrupteur intelligent Home Control est complètement assemblé et installé. À présent, vous commandez vos appareils confortablement à travers le portail Home Control de la Box Home Control. Les informations supplémentaires sur la commande et la configuration de tous les appareils devolo Home Control ainsi que les scénarios d'application se trouvent dans l'aide en ligne de Home Control.9 Service après-vente et garantie Garantie : 3 ans Si votre appareil devolo présente un défaut lors de la première mise en service ou pendant la période de ga- rantie, veuillez vous adresser au fournisseur chez lequel vous avez acheté le produit devolo. Celui-ci se char- gera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouverez l'ensemble des conditions de garantie sur notre site Internet www.devolo.com/warranty

Élimination Il est interdit de jeter l'Interrupteur intelligent Home Control et les piles en fin de vie avec les déchets domes- tiques. À la place, vous pouvez les déposer gratuitement aux points de collecte publics ou chez le revendeur du produit. Belgique 070 350 133 (0,17 Euro/min – réseau filaire) support@devolo.be France 0826 101 889 (0,15 EUR/min – réseau filaire) support@devolo.fr Luxembourg +49 241 70 525 18 (tarif international) support@devolo.be Suisse 0848 220 825 (0,08 CHF/min – réseau filaire support@devolo.ch1011devolo AG Charlottenburger Allee 60 52068 Aachen – Germany www.devolo.com 40953/0416
