SWUMR200 - Module d'interface électronique digitalSTROM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'interface électronique
Marque	digitalSTROM
Modèle	SWUMR200
Tension d'alimentation	230 V AC
Nombre d'entrées	2 entrées
Nombre de sorties	2 contacts inverseurs
Fonctions principales	Couplage de signaux de tension secteur et basse tension ; commutation de récepteurs
Utilisation	Locaux secs et fermés
Sécurité	Danger de mort en cas de contact avec 230 V ; installation par un spécialiste obligatoire
Montage	Mural, dans angles intermédiaires, prises électroniques, boîtiers de jonction
Mise en service	Détection automatique sur le meter digitalSTROM
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans produits abrasifs
Réparabilité	Non réparable par l'utilisateur ; contacter un professionnel agréé
Informations générales	Compatible avec le système digitalSTROM ; nécessite une mise à jour du système pour toutes les fonctions
Polarité des entrées	Respecter la polarité en courant continu ; relier les bornes GND si nécessaire
Alimentation des récepteurs	Sortie L sous tension permanente pour récepteurs sur contacts de commutation et entrées
Exemples d'utilisation	Disponibles dans les Application Notes digitalSTROM

FOIRE AUX QUESTIONS - SWUMR200 digitalSTROM

Comment installer le SWUMR200 ?

L'installation doit être réalisée par un spécialiste formé. Avant toute intervention, coupez l'alimentation électrique (230 V AC) et vérifiez l'absence de tension. Le montage peut se faire au mur, dans des angles intermédiaires ou dans des boîtiers de jonction. Raccordez les câbles en respectant les polarités pour les entrées en courant continu.

Quels sont les risques de sécurité ?

Le contact avec le 230 V AC peut entraîner des blessures graves voire la mort. N'installez jamais l'appareil sous tension. Utilisez uniquement dans des locaux secs et fermés.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur dans des locaux secs et fermés.

Combien d'entrées et sorties possède-t-il ?

Le module dispose de deux entrées et deux contacts inverseurs. Les entrées peuvent être utilisées pour des signaux de tension secteur ou basse tension.

Comment configurer les fonctions des entrées/sorties ?

Après la mise sous tension, l'appareil est détecté automatiquement par le meter digitalSTROM. Ensuite, configurez les fonctions via le système digitalSTROM. Une mise à jour du système peut être nécessaire.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez un professionnel agréé. Ne tentez pas de réparer vous-même.

Quelle est la tension d'alimentation ?

L'alimentation est en 230 V AC. La sortie L est sous tension permanente.

Puis-je brancher des appareils basse tension et secteur sur les mêmes entrées ?

Non, si une entrée est utilisée pour la tension secteur, l'autre ne peut pas être utilisée pour la basse tension, car les entrées ne sont pas séparées électriquement entre elles.

Comment nettoyer l'appareil ?

Nettoyez avec un chiffon sec. N'utilisez pas de produits abrasifs ou de liquides.

Où trouver des exemples d'utilisation ?

Des exemples d'utilisation sont disponibles dans les Application Notes digitalSTROM, téléchargeables sur le site officiel.

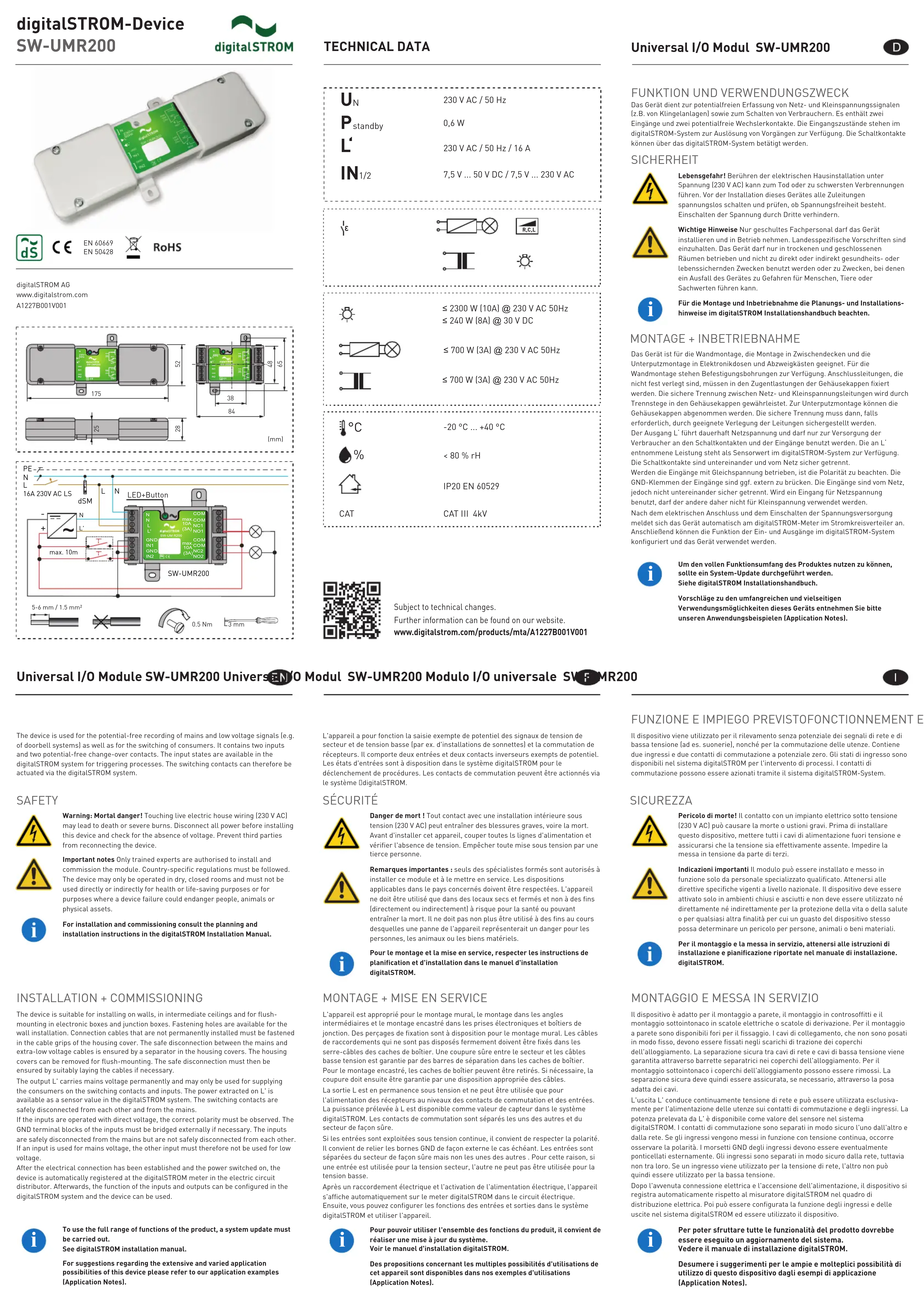

MODE D'EMPLOI SWUMR200 digitalSTROM

L'apparé à pour fonction laISA seance exemplé de potentiel des signaux de tension de sector et de tension basée [par ex. d'installations de sonnettes] et la commutation de récepteurs. Il compte deux entrées et deux contacts inverseurs exemplés de potentiel. Les états d'entrées sont à disposition dans le système digitalSTROM pour le déclenchement de procedures. Les contacts de commutation peuvent être actionnés via le système digitalSTROM.

SECURITE

Danger de mort! Tout contact avec une installation interieure sous tension [230 V AC] peut entraîner des blessures graves, voir la mort. Avant d'instructor ce produit, couper toutes les lignes d'alimentation et vérifier l'absence de tension. Empêcher toute mise sous tension par une tierce personne.

Remarques importantes : seuls des spécialistes formés sont autorisés à installer ce module et à lemettre en service. Les dispositions applicables dans le pays concernés doivent être respectées. L'appareil ne doit être utilisée que dans des locaux secs et fermés et non à des fins (directement ou indirectly) à risque pour la santé ou pouvant entrainer la mort. Il ne doit pas non plus être utilisé a des fins au cours desquelles une panne de l'apparéil représentait un danger pour les personnes, les animaux ou les biens matériels.

Pour le montage et la mise en service, respecter les instructions de planification et d'installation dans le manuel d'installation digitalSTROM.

MONTAGE + MISE EN SERVICE

L'appareil est approprié pour le montage mural, le montage dans les angles intermédiaires et le montage enregistré dans les prises électroniques et boitiers de junction. Des perçages de fixation sont à disposition pour le montage mural. Les cables de raccordements qui ne sont pas disposés fermement doivent être fixés dans les serre-câbles des caches de boîtier. Une coupure sère entre le secteur et les câbles bassée tension est garantie par des barres de séparation dans les caches de boîtier. Pour le montage enregistré, les caches de boîtier peuvent être retirés. Si nécessaire, la coupure doit ensuite être garantie par une disposition appropriée des câbles. La sortie L est en permanence sous tension et ne peut être utilisée que pour l'alimentation des récepteurs au niveaux des contacts de commutation et des entrées. La puissance prélevée à L es disponible comme valeur de capteur dans le système digital STROM. Les contacts de commutation sont séparés les uns des autres et du secteur de façon sère.

Si les entrées sont exploitées sous tension continue, il convient de respecter la polarité. Il convient de relier les bornes GND de façon externe le cas échéant. Les entrées sont séparées du secteur de façon sure mais non les unes des autres. Pour cette raison, si une entrée est utilisée pour la tension sector, l'autre ne peut pas être utilisée pour la tension basse.

Après un raccordement électrique et l'activation de l'alimentation électrique, l'apparéil s'affichant automatiquement sur le meter digitalSTROM dans le circuit électrique. Ensuite, vous pouvez configurer les fonctions des entrées et sorties dans le système digitalSTROM et utiliser l'apparéil.

Pour pouvoir utiliser l'ensemble des fonctions du produit, il convient de réalier une mise à jour du système.
Voir le manuel d'installation digital STROM.

Des propositions concernant les multiples possibités d'utilisations de cet apparéit sont disponibles dans nos exemples d'utilisations (Application Notes).
