| Type de produit | Bras accessoire pour support d'écran |
| Marque | Ergotron |
| Modèle | 97940026 |
| Compatibilité | Bras LX pour écran LCD n° 45-295 (version pilier long) |
| Capacité de charge maximale | 9 kg |
| Réglage en hauteur | Oui, ressort à gaz, plage de levage vertical (le point le plus bas remonte de 76 mm pour les charges > 9 kg) |
| Inclinaison | Avant et arrière, friction ajustable |
| Rotation | Portrait et paysage (360°) |
| Mouvement latéral | Droite et gauche, friction ajustable |
| Nombre de bras par pilier | Maximum 2 |
| Fixation | Sur bureau, via un pilier |
| Matériau | Acier et alliage d'aluminium |
| Longueur de bras (estimée) | Environ 30 cm |
| Poids du bras (estimé) | Environ 2,5 kg |
| Réglage de friction | Oui, pour inclinaison et mouvement latéral (tourner la vis) |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Sécurité | Ne pas retirer la vis de réglage ; suivre l'acheminement des câbles pour éviter le pincement ; mécanisme sous tension – ne pas déposer l'écran sans avoir levé le bras en position haute |
| Utilisation intérieure | Oui |
| Garantie | Garantie limitée du fabricant (se référer au site Ergotron) |
| Contact fabricant | www.ergotron.com |
FOIRE AUX QUESTIONS - 97940026 Ergotron
Questions des utilisateurs sur 97940026 Ergotron
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support d'écran au format PDF gratuitement ! Retrouvez votre notice 97940026 - Ergotron et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 97940026 de la marque Ergotron.
MODE D'EMPLOI 97940026 Ergotron

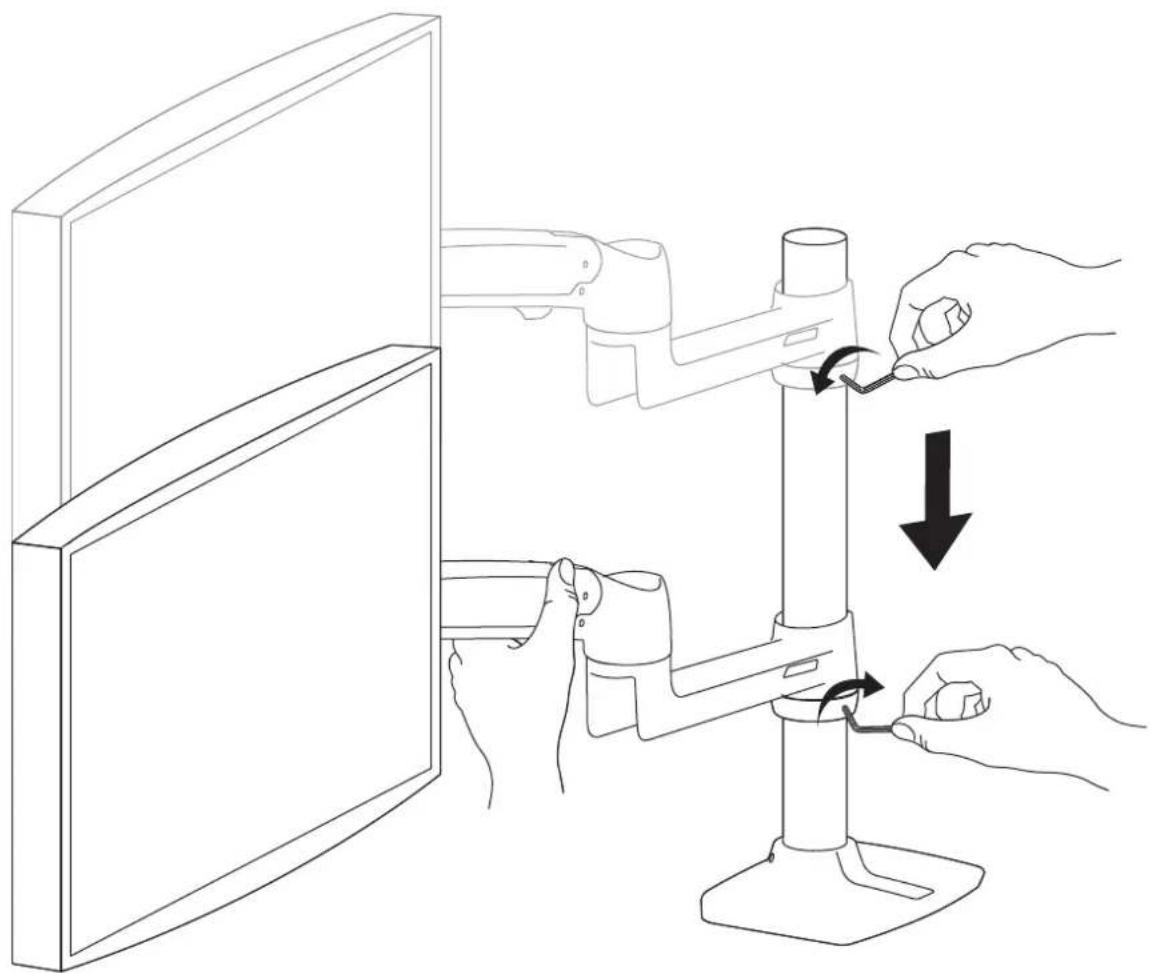

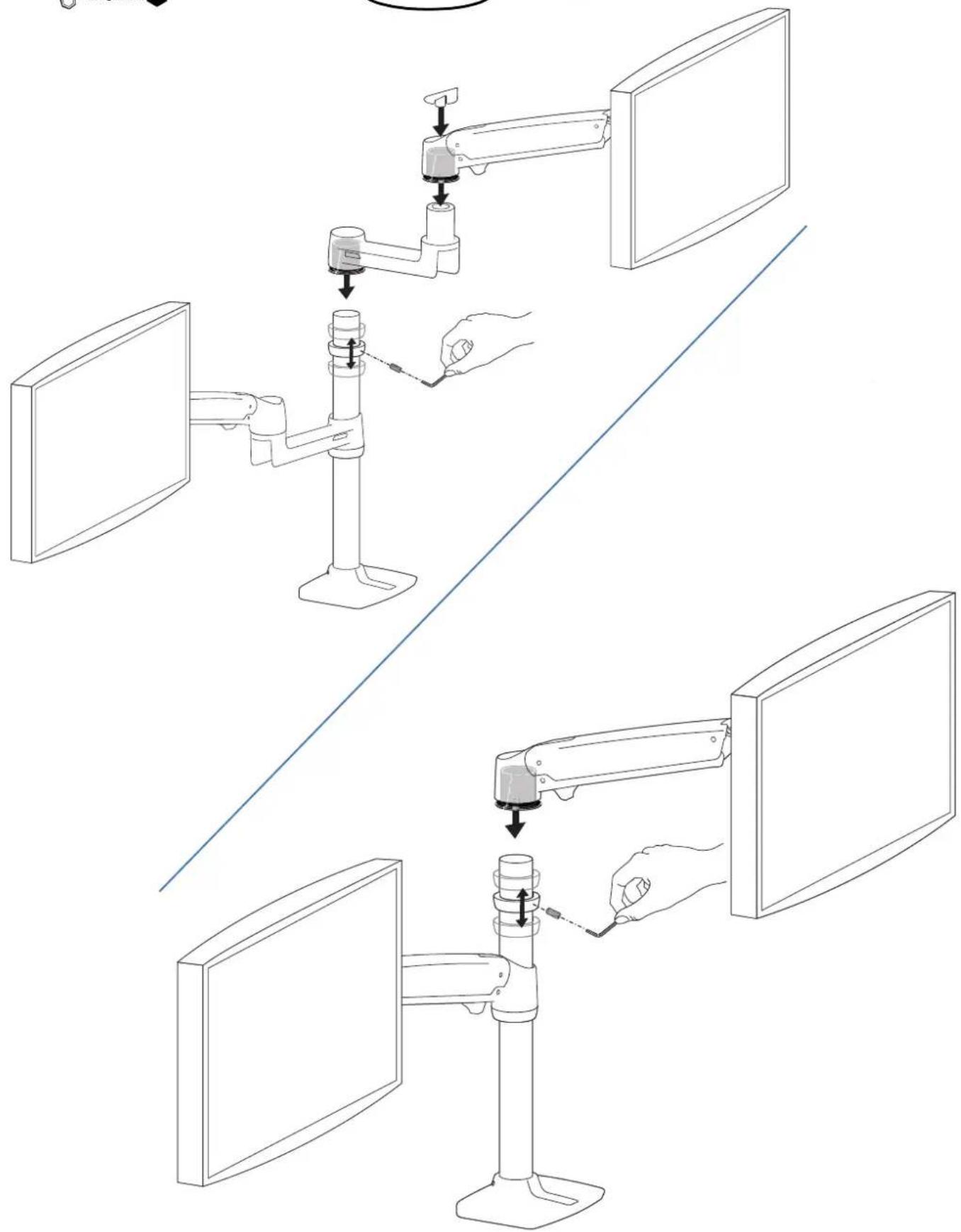

ATTENTION! Le bras LX accessoire est conçu pour être utilisé uniquement avec le bras pour écran LCD à monter sur le bureau, n° 45-295 LX, version pilier long, avec un total de deux (2) bras par pilier. L'utilisation du bras LX accessoire avec tout autre produit ou en quantités supérieures à deux (2) bras par pilier peutmaker une situation instable et provoquer des dommages matériels ou des blessures.
Pour la dernière version du Guide d'installation de l'utilisateur, visitez : www.ergotron.com.
Manuel de l'utilisateur - Francais
Le point le plus bas du mouvement de levage vertical remonte jusqu'à 76 mm lorsque le bras est reglé pour porter plus de 9 kg.
Composants
AVERTISSEMENT! Risque d'énergie accumulée: Le mecanisme du bras est sous tension et se levera rapidement, tout seul, dés que le matériel est retiree. Pour cette raison, NE PAS retarder votre matériel à moins que lebras n'ait eté mis à la position la plus elevée! Risque de blessure corporelle et/ou d'endommagement du matériel en cas de non-respect de cette instruction!
2
ATTENTION! Le bras LX accessoire est conçu pour être utilisé uniquement avec le bras pour écran LCD à monter sur le bureau, n° 45-295 LX, version pilier long, avec un total de deux (2) bras par pilier. L'utilisation du bras LX accessoire avec tout autre produit ou en quantités supérieures à deux (2) bras par pilier peutmaker une situation instable et provoquer des dommages matériels ou des blessures.
3

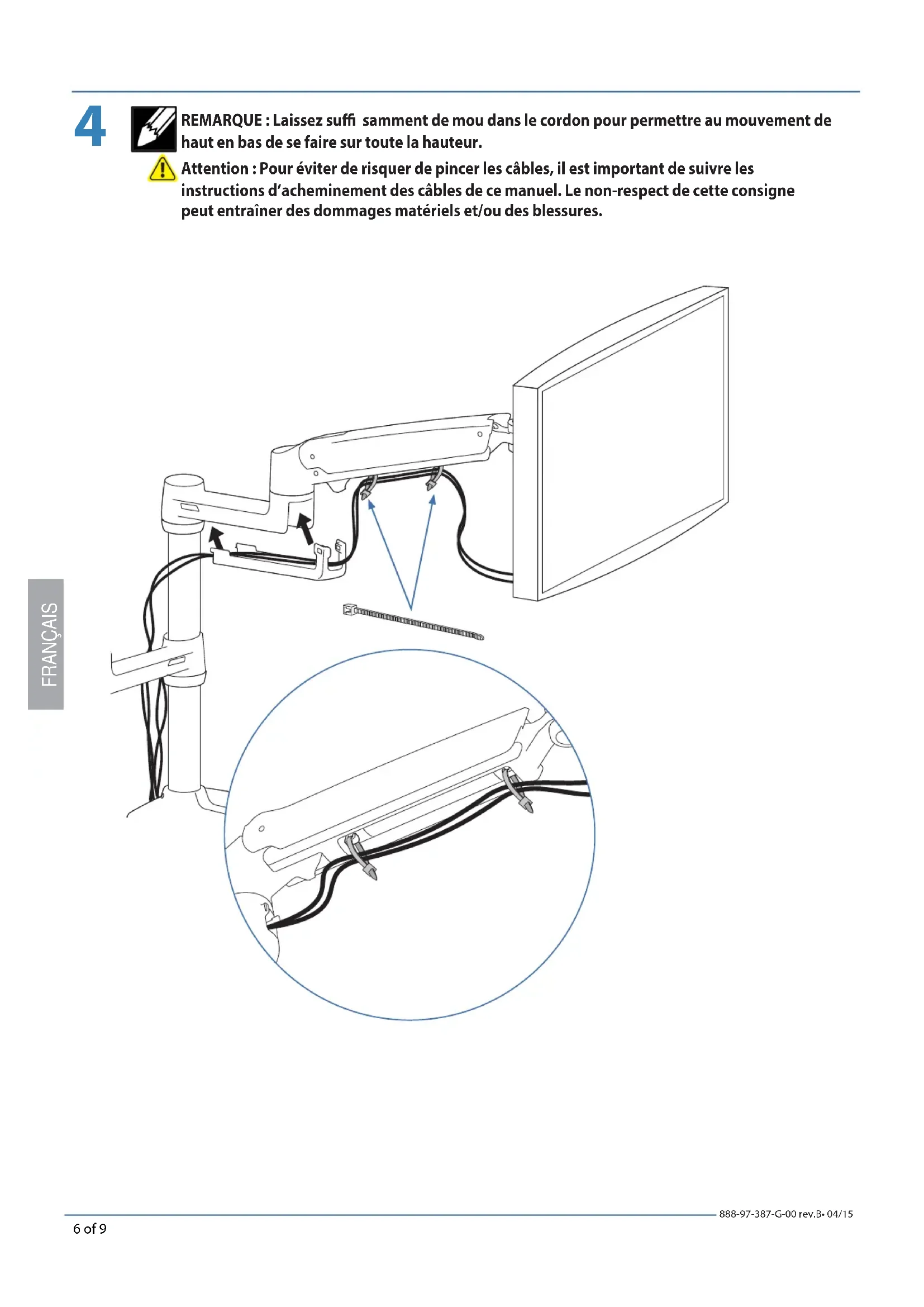

REMARQUE: Laissez suffiSAMMENT de mou dans le cordon pour permettre au mouvement de haut en bas de se faire sur toute la hauteur.

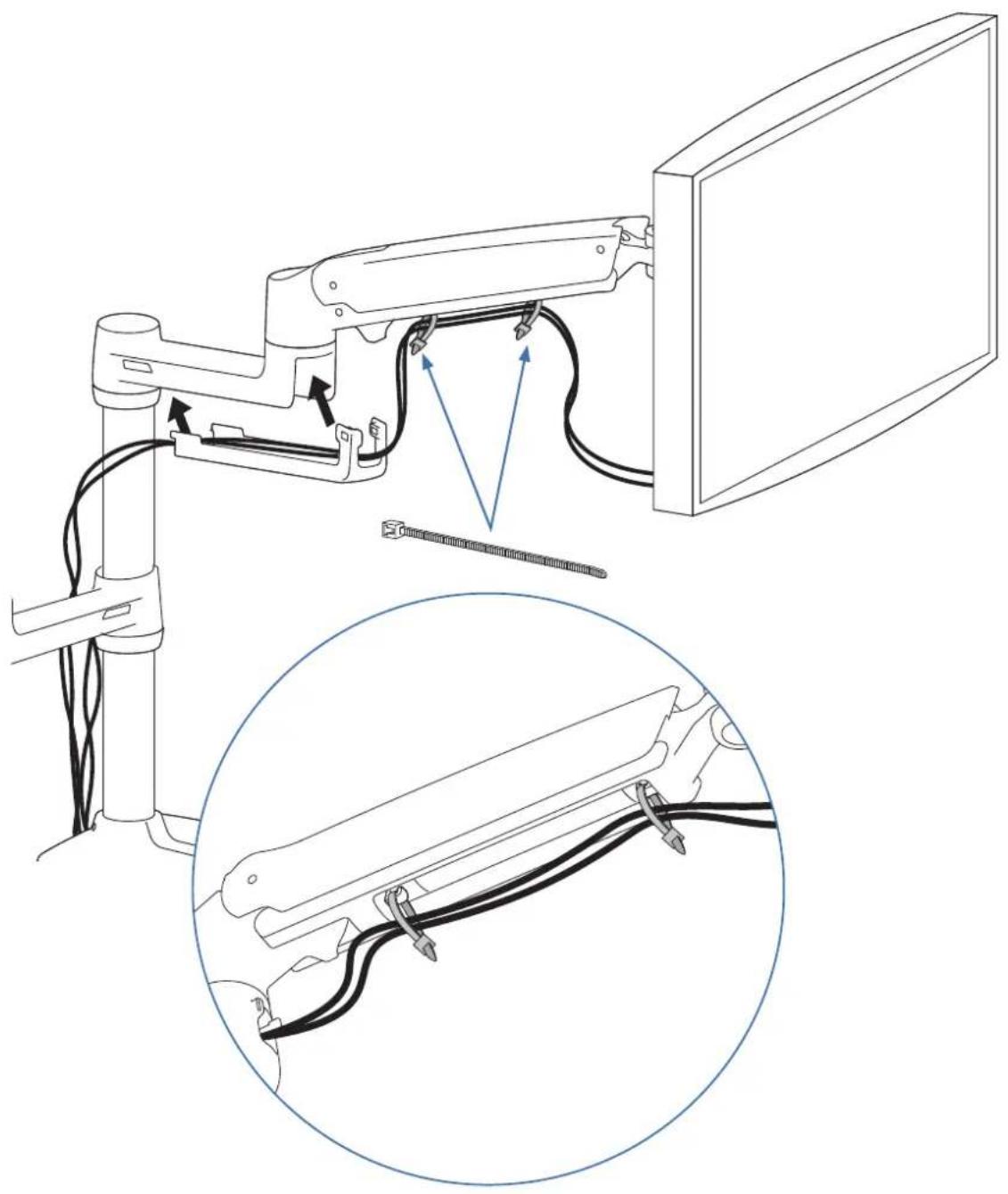

Attention: Pour éviter de risquer de pincer les câbles, il est important de suivre les instructions d'acheminement des câbles de ce manuel. Le non-respect de cette consigne peut entrainer des dommages matériels et/ou des blessures.
5

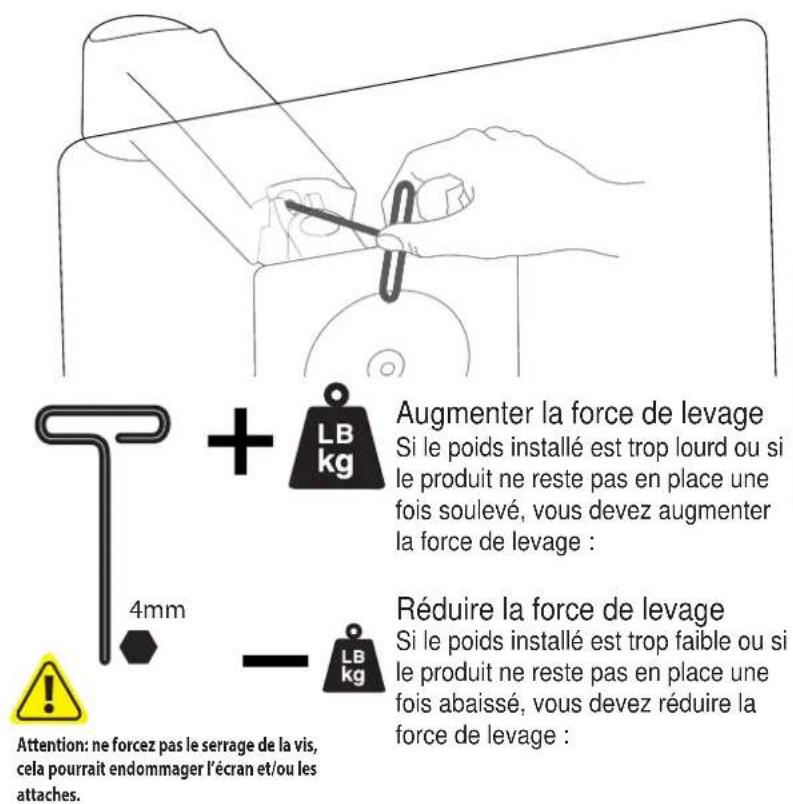

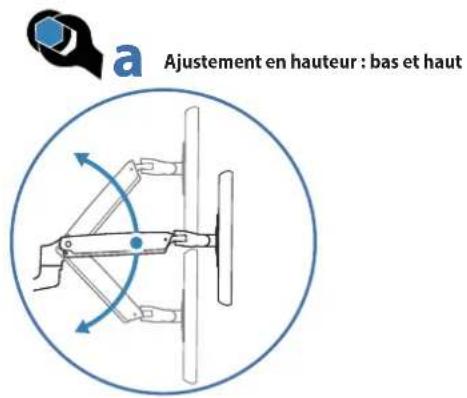

Étape de réglage
Important! Vous doivent ajuster le produit une fois l'installation terminée. Assurez-vous que l'équipment est correctement installé sur le produit avant de procéder aux ajustements. Ce produit doit pouvoir être déplace sans difficulté sur toute la plage de mouvement et rester immobilisé à l'endroit où il est réglé. Si le mouvement est trop facile ou trop difficile, ou si le produit ne reste pas dans les positions souhaitées, procédez selon les instructions de réglage pour harmoniser les mouvements. En fonction de votre produit et du réglage, plusieurs tours peuvent s'avérer nécessaire pour remarquer la différence. Chaque fois qu'unepiece d'équipment est ajoutée ou retiree de ce produit, affectant en conséquence le poids de la charge montée, vous devez repeter ces étapes de réglage affin de garantir une utilisation sécurisée et optimale du produit.

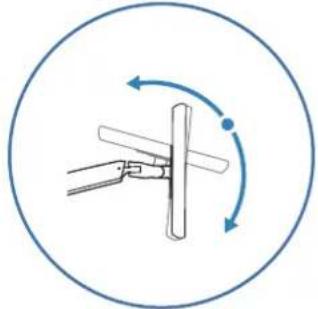

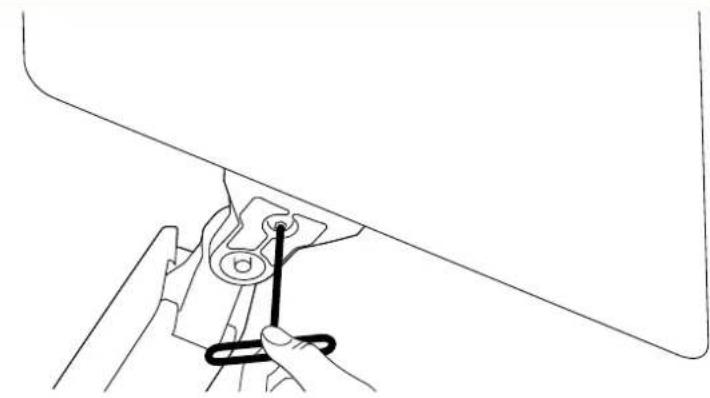

Inclinaison:Avant et arriere
Attention: N'ENLEVEZ PAS la vis! Enlever la vis pourrait endommager votre équipement.

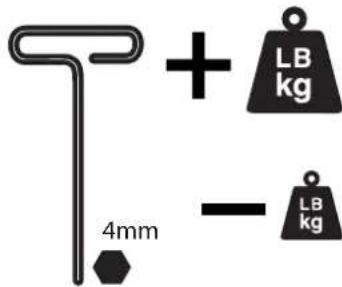

Augmenter le frottement
Si ce produit se déplace trop facilement, vous devrez augmenter la friction :
Réduire le frottement
Si ce produit est trop difficile à déplacer, vous devrez diminuer la friction :

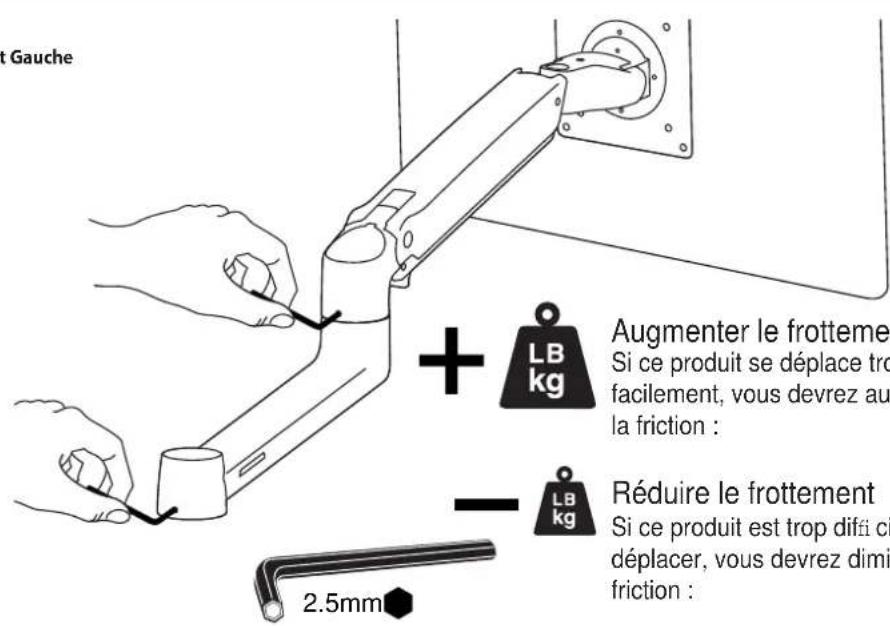

Mouvement du bras: Droite et Gauche
Augmenter le frottement
Si ce produit se déplace trop facilement, vous devrez augmenter la friction :
Réduire le frottement
Si ce produit est trop dificile à déplacer, vous devrez diminuer la friction :

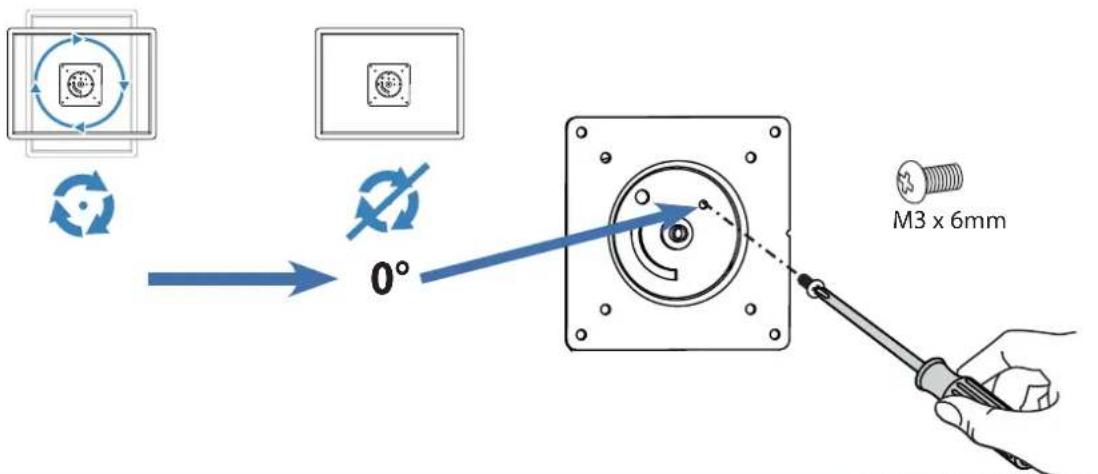

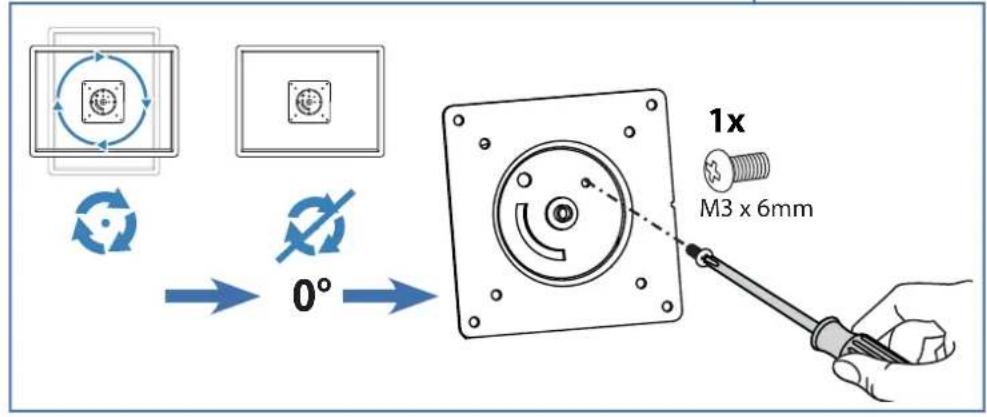

Rotation : mode portrait et paysage
888-97-387-G-00 rev.B·04/15

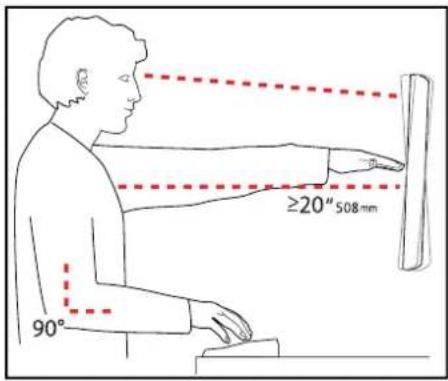

Ajustez votre station de travail en fonction de VOS besoin!
Apprenez-en plus sur l'utilisation ergonomique d'un ordinateur sur: www.computingcomfort.org
Hauteur Positionnez l'écran du haut légerement en dessous du niveau du regard.
Positionné le clavier à peu pris à la même hauteur que vos coudes, pour que vos goignets soient à plat.
Positionné l'écran à un bras de distance de votre visage, à au moins 508 mm (20 pouces).
Positionné que clavier assez pres pour que vos coudes forment un angle de 90^ . Angle Inclénez l'écran pour ne pas été ébloui.
Inclinez le clavier vers l'arriere de 10^ pour que vos poignets soient a plat.
Pour réduire la fatigue
Respirez - Respirz profondement par votre nez.
Clignez des yeux - Clignez souvent des yeux pour ne pas avoir les yeux secs.
Faites des pauses · 2 à 3 minutes toutes les 20 minutes
15 a 20 minutes toutes les 2 heures.
