CAFRUB28U01 - Ventilateur Xigmatek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de refroidissement pour processeur
Marque	Xigmatek
Modèle	CAFRUB28U01
Dimensions du ventilateur	120 x 120 x 25 mm
Poids	Environ 150 g
Alimentation	Connecteur 4 broches PWM
Tension nominale	12 V DC
Courant nominal	0,30 A
Vitesse de rotation	800 - 1800 tr/min (PWM)
Débit d'air maximal	70 CFM
Pression statique	2,5 mmH₂O
Niveau sonore	20 - 30 dBA
Roulement	Roulement hydraulique (HDB)
Durée de vie estimée	50 000 heures
Matériau des pales	Plastique renforcé
Fonctions principales	Refroidissement CPU, régulation PWM, montage antivibration
Accessoires inclus	Vis de montage, patins antivibratoires en caoutchouc, adaptateur pour switch
Entretien et nettoyage	Dépoussiérer avec un chiffon doux ou air comprimé tous les 6 mois
Consignes de sécurité	Débrancher l'alimentation avant l'installation ; ne pas obstruer les pales en fonctionnement
Compatibilité socket	Intel LGA 1200/115x/1366, AMD AM4/AM3+/FM2+
Garantie	2 ans

FOIRE AUX QUESTIONS - CAFRUB28U01 Xigmatek

Comment installer le ventilateur CAFRUB28U01 sur mon processeur ?

Pour installer le ventilateur, fixez d'abord les patins antivibratoires en caoutchouc sur les quatre coins du ventilateur. Ensuite, insérez ces patins dans les fentes du dissipateur thermique, de préférence sur la deuxième ailette de refroidissement. Enfin, branchez le connecteur 4 broches PWM sur la carte mère.

Quel est le sens du flux d'air du ventilateur ?

Le flux d'air est dirigé du côté ouvert vers le côté avec le cadre du moteur. Généralement, l'air souffle vers le dissipateur thermique. Vérifiez la flèche sur le côté du ventilateur pour confirmer la direction.

Le ventilateur fait du bruit, que dois-je faire ?

Vérifiez que les patins antivibratoires sont correctement installés et que le ventilateur n'est pas en contact avec des câbles. Nettoyez les pales et le dissipateur de la poussière. Si le bruit persiste, le roulement peut être usé ; envisagez de remplacer le ventilateur.

Puis-je utiliser ce ventilateur avec un contrôleur de ventilateur tiers ?

Oui, le ventilateur utilise une connexion PWM standard à 4 broches, compatible avec la plupart des contrôleurs de ventilateur et cartes mères. Assurez-vous que le contrôleur prend en charge le PWM.

Comment nettoyer le ventilateur Xigmatek CAFRUB28U01 ?

Débranchez le ventilateur de l'alimentation. Utilisez un chiffon doux ou une bombe d'air comprimé pour retirer la poussière des pales et du cadre. Évitez d'utiliser de l'eau ou des produits liquides. Un nettoyage tous les 6 mois est recommandé.

Le ventilateur ne tourne pas, que vérifier ?

Vérifiez que le connecteur 4 broches est bien enfoncé sur la carte mère. Assurez-vous que la carte mère fournit du courant (bios configuré en PWM). Testez le ventilateur sur un autre port ou source d'alimentation pour écarter un défaut matériel.

Quelle est la différence entre PWM et voltage control ?

Le PWM (modulation de largeur d'impulsion) contrôle la vitesse du ventilateur en variant le cycle d'impulsion tout en maintenant la tension constante (12V). Le contrôle par tension réduit la tension pour ralentir le ventilateur, ce qui peut entraîner un démarrage difficile à basse tension. Le PWM offre un réglage plus précis et silencieux.

Puis-je monter ce ventilateur en configuration push ou pull ?

Oui, vous pouvez monter le ventilateur en push (soufflant à travers le dissipateur) ou en pull (aspirant à travers le dissipateur). Pour de meilleures performances, utilisez deux ventilateurs en push-pull.

Quels types de dissipateurs sont compatibles ?

Le ventilateur est conçu pour être monté sur des dissipateurs CPU avec des fentes pour patins antivibratoires. Il est compatible avec la plupart des dissipateurs Xigmatek et d'autres marques utilisant un système de clips ou de vis standard 120 mm.

Comment savoir si mon ventilateur fonctionne correctement ?

Vous pouvez vérifier la vitesse de rotation via le BIOS ou un logiciel de surveillance système. Le ventilateur doit tourner de manière constante sans à-coups. Si vous remarquez des variations anormales ou l'absence de rotation, il peut y avoir un problème de connexion ou de composant.

MODE D'EMPLOI CAFRUB28U01 Xigmatek

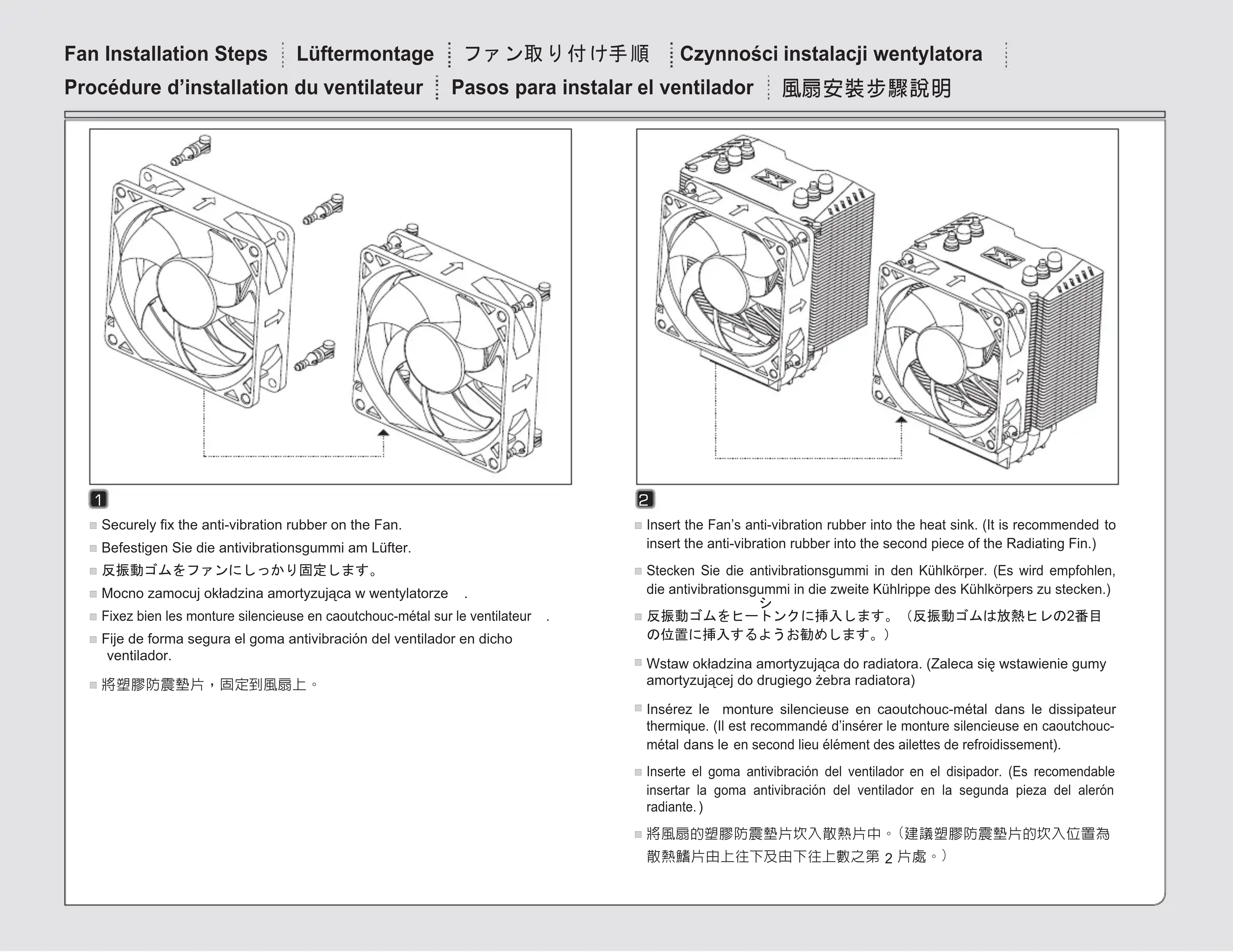

Fan Installation Steps Luftermontage FAN取付手順 Czynnosci instalacji wentylatora

Procedure d'installation du ventilateur Pasos para instalar el ventilador 風扇安裝步驟說明

• Securely fix the anti-vibration rubber on the Fan.
  ■ Befestigen Sie die antivibrationsgummi am Lüfter.
  反振動ゴムをフィンにしぃか固定いたします。
  Mocno zamocuj okladyzina amortyzujaca w wentylatorze
  Fixez bien les monture silencieuse en caoutchouc-métal sur le ventilateur
  Fije de forma segura el goma antivirusacion del ventilador en dicho ventilador.
  將塑膠防震墊片，固定到風扇上。

Insert the Fan's anti-vibration rubber into the heat sink. (It is recommended to insert the anti-vibration rubber into the second piece of the Radiating Fin.)
- Stecken Sie die antivibrationsgummi in den Kühlkörper. (Es wird empfohlen, die antivibrationsgummi in die zweite Kühlrippe des Kühlkörpers zu stecken.)
反振動ゴムは一トにリに插入ります。（反振動ゴムは放熱にレの2番目的位置に插入するようお願いいたします。）
Wstaw okladyzina amortyszujuca do radiator. (Zaleca sie wstawienie gummy amortyszujucej do drugiego zebra radiator)
- Insérez le monture silencieuse en caoutchouc-métal dans le dissipateur thermique. (Il est recommendé d'insérer le monture silencieuse en caoutchouc-métal dans le en second lieu élément des ailettes de refroidissement).
- Inserte el goma antivibración del ventilador en el dispapador. (Es recommendable insertar la goma antivibración del ventilador en la的最后一 pieza del alerón radiante.)
■將風扇的塑膠防震墊片坎入散熱片中。（建議塑膠防震墊片的坎入位置為散熱鱸片由上往下及由下往上數之第2片處。）
