MODE D'EMPLOI SDV7400K PHILIPS
MANT900

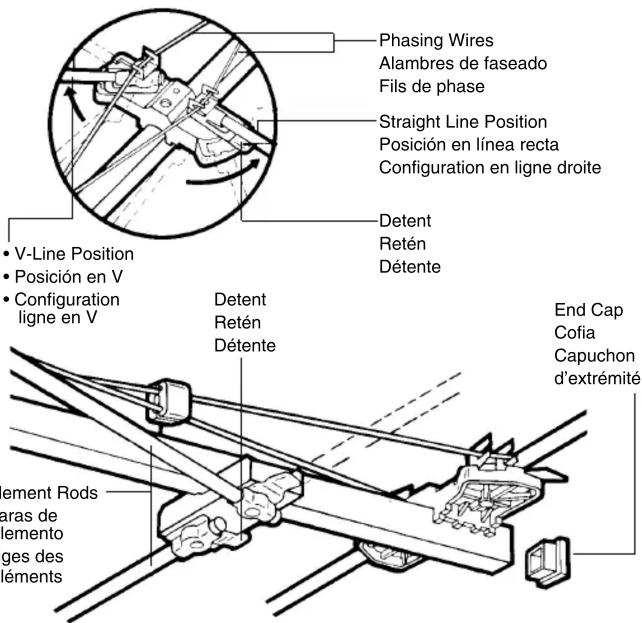

Utiliser la configuration en ligne droite dans les régions où les signaux sont plus forts pour les canaux 2 à 6 et la configuration en V où ils le sont pour les canaux 7 à 13.
Mode d'installation

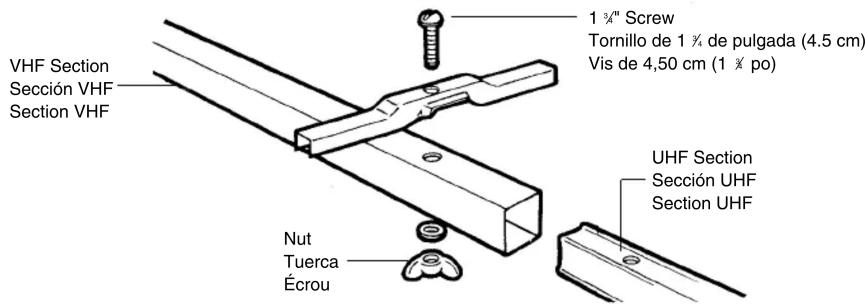

- Insérer la section UHF dans la section VHF. Aligner les trous de vis et assembler le dernier élément UHF sur la membrane au moyen de la vis de 4,50 cm (1 ^3 /4 po) et de l'écrou fournis à cet effet.(Fig.1)
- Tirer sur les tiges des éléments du réflecteur en trièdre.
Remarque: lorsqu'on fait pivoter les tiges des éléments, on doit les saisir près de l'endroit où elles pivotent et relâcher la tension du ressort sur les détentes des supports de l'articulation en évitant d'exercer trop de pression sur les tiges.
AVERTISSEMENT IL EST DANGEREUX D'INSTALLER CE PRODUIT PRÈS DES LIGNES D'ÉNERGIE ÉLECTRIQUE. POUR ASSURER VOTRE SI TENIR L'ÉCHELLE ET L'ANTENNE LOIN DES LIGNES ÉLECTRIQUES, PUISQUE TOUT CONTACT AVEC CES DERNIÈRES PEUT ENTRAÎNER L'ÉLECTROCUTION.

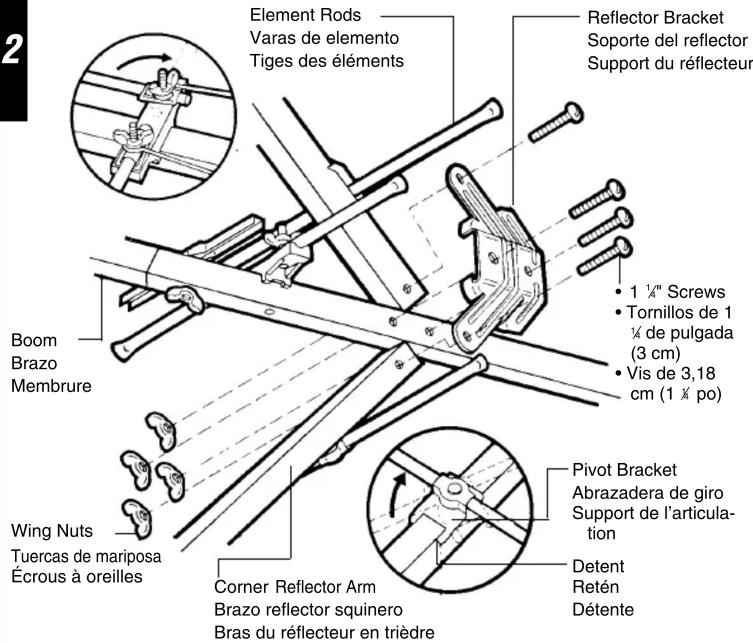

Fixer les bras du réflecteur en trièdre à ses supports de montage au moyen des vis de 3,18 cm (1 ¼4 po) et des écrous à oreilles, en s'assurant que les supports maintiennent les bras à l'angle approprié. Tirer sur toutes les tiges des éléments de l'antenne et insérer les capuchons aux extrémités des membranes et des bras du réflecteur en trièdre. (Fig.2)
3.Câblage :

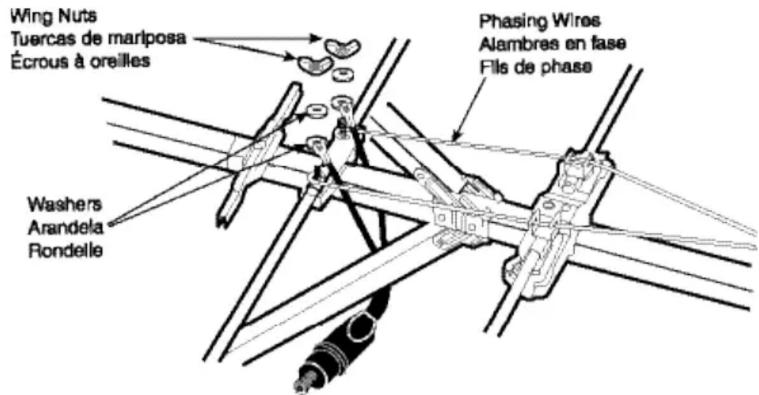

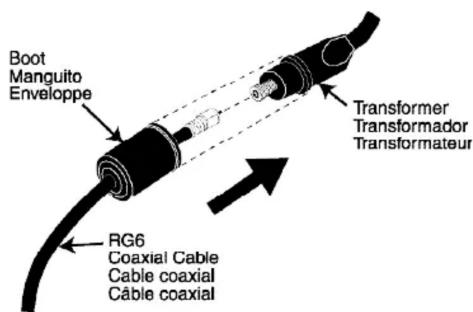

Raccorder les fils du transformateur aux bornes au moyen des cosses placées entre les rondelles. Serrer les écrous à oreilles. Fixer un câble de bonne qualité (RG6 recommandé) au transformateur. Glisser le couvercle étanche par-dessus le connecteur jusqu'à ce qu'il soit bien scellé. (Le câble et les connecteurs sont vendus séparément).

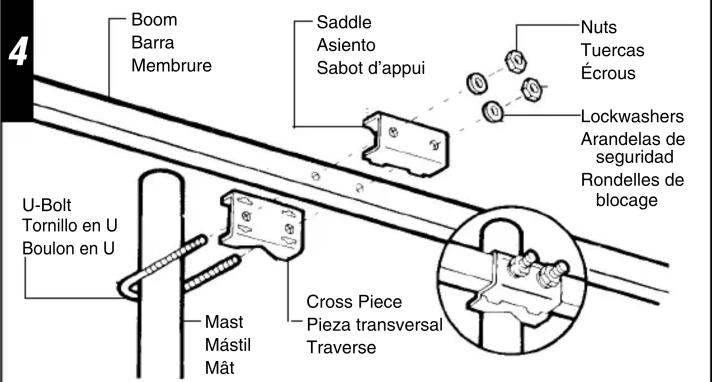

4. Fixer l'antenne au mât:
Fixer le boulon en U sur la traverse puis sur l'antenne au moyen du sabot d'appui, des rondelles de blocage et
des écrous, sans trop serrer. Insérer le mât à travers le boulon en U, puis bien serrer les écrous.(Fig.4)

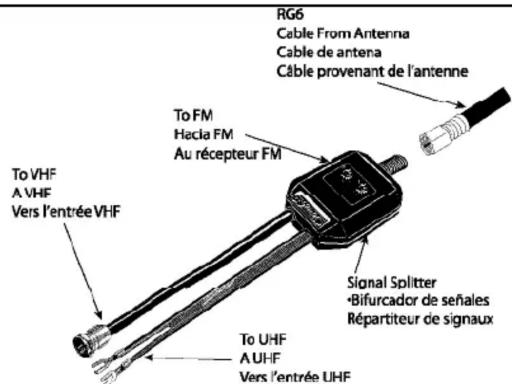

- Raccorder le répartiteur de signaux aux bornes appropriées du téléviseur et la descente d'antenne au répartiteur de signaux. Remarque : la plupart des téléviseurs neufs ne comprennent qu'une seule entrée d'antenne pour les signaux UHF et VHF. Si le téléviseur ne comporte qu'une seule entrée d'antenne marquée UHF/VHF, ne pas utiliser ce répartiteur de signaux.
Raccorder le récepteur FM au répartiteur au moyen du câble à fil plat de 300 ohms (non inclus).
Si le récepteur FM requiert un coaxial de 75 ohms, utiliser un transformateur de 300 ohms / 75 ohms et un câble coaxial approprié (non inclus).
1

