Tanacom Bull 750 - Moulinet de pêche Daiwa - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moulinet de pêche électrique
Marque	Daiwa
Modèle	Tanacom Bull 750
Poids	1260 g
Rapport de récupération manuelle	2.3:1
Puissance de frein maximale	22 kg
Capacité de ligne principale	PE6 (80 lb) : 700 m ; PE8 (100 lb) : 500 m ; PE12 (150 lb) : 300 m ; Mono 30 lb : 700 m ; Mono 60 lb : 700 m ; Mono 80 lb : 500 m ; Mono 120 lb : 300 m
Voltage d'alimentation	12 V – 16,8 V CC
Vitesse de remontée maximale (à vide)	130 m/min
Vitesse de remontée maximale (avec charge 1,5 kg)	Environ 125 m/min
Puissance maximale du moteur	64 kgf
Nombre de roulements à billes	4
Compteur de profondeur	Compteur haut : 0,0 – 999,9 m ; Compteur bas : -99,9 – 999,9 m
Fonctions principales	Arrêt automatique, remontée par palier, jerk, inversion du compteur, déroulement assisté, timer feeder, éclairage écran, alarmes multiples
Alimentation	Batterie 12 V (recommandée) ou source bateau ; connecteurs rouge (+), noir (-)
Entretien et nettoyage	Rincer à l'eau douce après chaque utilisation, utiliser un détergent neutre, ne pas immerger, ne pas utiliser de solvants organiques, sécher soigneusement
Sécurité	Ne pas toucher la ligne en rotation, utiliser des gants si accrochage, ne pas utiliser de câble acier, ne pas démonter soi-même, débrancher en cas de surtension
Pièces détachées et réparabilité	Contacter le revendeur agréé ; pièces disponibles : cordon d'alimentation, rouleau d'entrée, étrier de canne, sac de protection
Température d'utilisation	-10 °C à +60 °C

FOIRE AUX QUESTIONS - Tanacom Bull 750 Daiwa

Comment remettre le compteur de profondeur à zéro ?

Appuyez sur le bouton RESET pendant plus de 2 secondes lorsque le montage est à la surface de l'eau. Pour les profondeurs supérieures à 10 m, maintenez enfoncé pour éviter une remise à zéro accidentelle.

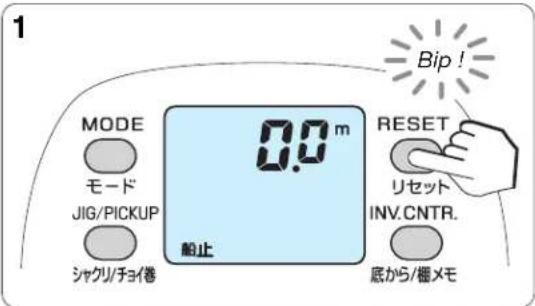

Comment régler l'arrêt automatique ?

Après avoir remis le compteur à zéro, ajustez la longueur de ligne souhaitée (par exemple 1,5 m), puis appuyez sur le bouton INVERSION DU COMPTEUR pendant plus de 2 secondes jusqu'à ce que le symbole 船止 clignote. L'arrêt se produira à cette profondeur.

Que faire si le moteur ne démarre pas ?

Vérifiez que le levier de puissance n'est pas sur OFF (position repos). Assurez-vous que la batterie est correctement connectée et chargée. Si le compteur affiche 0,0 m, appuyez sur RESET pour autoriser le bobinage.

Quelle batterie utiliser ?

Utilisez une batterie 12 V (tension nominale). La plage de fonctionnement est de 12 V à 16,8 V. Une batterie de bateau dédiée est recommandée pour éviter les instabilités. Ne pas utiliser de source 220 V ou 24 V.

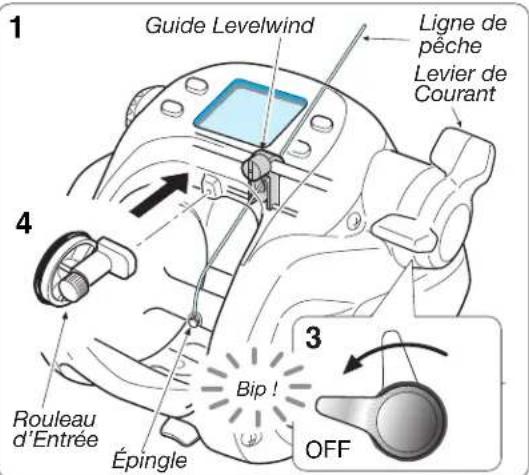

Comment enregistrer une nouvelle ligne sur le moulinet ?

Suivez la procédure de la notice : fixez la ligne sur la bobine, connectez la batterie, placez le levier sur OFF, attachez le rouleau d'entrée (optionnel), puis bobinez électriquement en maintenant une tension entre 5 et 7. Après avoir atteint la fin, appuyez sur RESET pendant 2 secondes pour finaliser.

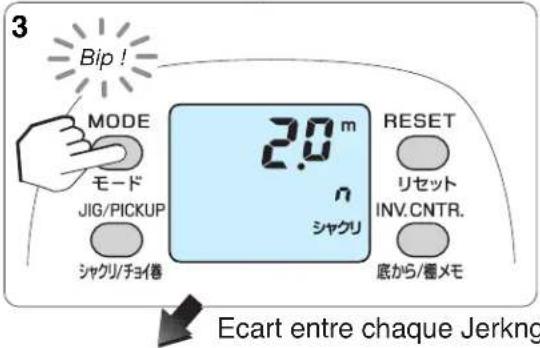

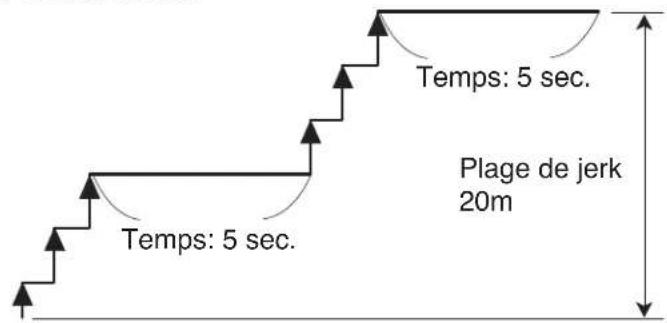

Comment utiliser la fonction jerk ?

Appuyez sur le bouton REMONTÉE PAR PALIER/JERK pour activer le mode jerk. Le symbole シャクリ apparaît. Vous pouvez régler la vitesse avec le levier de puissance. Une nouvelle pression arrête le jerk. Quatre patterns sont disponibles via le bouton MODE.

Que faire si l'écran est faible ou clignote ?

Cela indique généralement une batterie faible. Rechargez la batterie. Vérifiez également les connexions du cordon d'alimentation. Si le problème persiste, le voltage peut être inférieur à 9 V ; remplacez la batterie.

Comment nettoyer le moulinet après une sortie en mer ?

Rincez le moulinet à l'eau douce (température inférieure à 30 °C) avec une éponge douce et un détergent neutre. Ne pas immerger. Séchez soigneusement, notamment les connecteurs. Graissez les parties métalliques après séchage.

Le compteur indique une profondeur erronée, comment corriger ?

Utilisez la fonction de révision : appuyez simultanément sur MODE et RESET pendant 2 secondes pour accéder à l'écran de révision. Ajustez la valeur à l'aide du levier de puissance pour correspondre aux repères de couleur de la ligne, puis appuyez sur MODE pour valider.

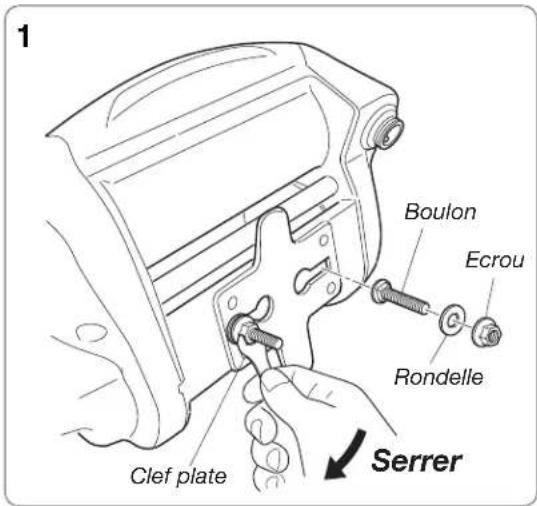

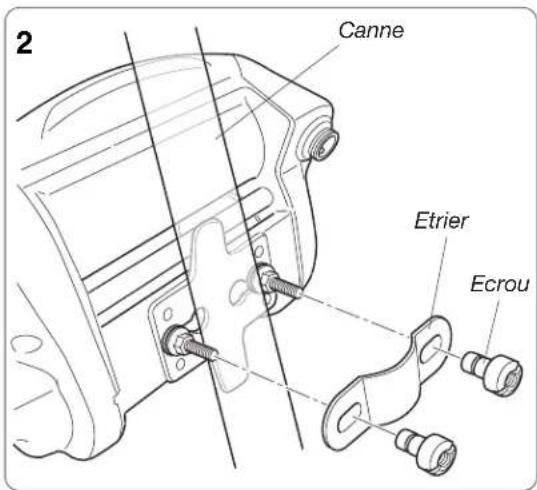

Comment installer l'étrier de canne ?

L'étrier accepte un diamètre de canne de 25 mm à 34 mm. Insérez la patte de fixation sur la canne, placez l'étrier par-dessus et serrez les écrous avec une clé plate. Attention à ne pas trop serrer sur les cannes composites.

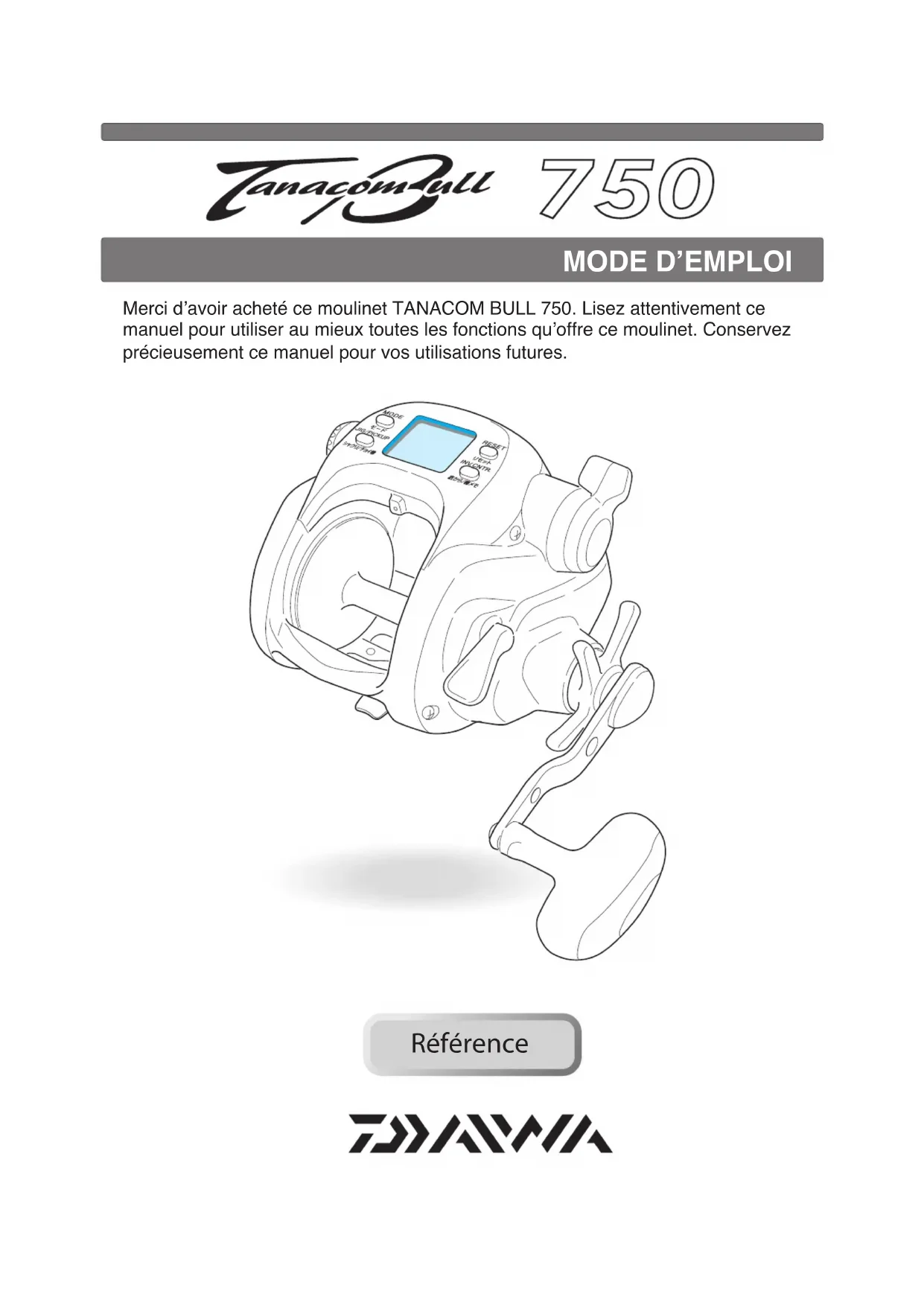

MODE D'EMPLOI Tanacom Bull 750 Daiwa

Merci d'avoir acheté ce moulinet TANACOM BULL 750. Lisez attentivement ce manuel pour utiliser au mieux toutes les fonctions qu'offre ce moulinet. Conservez précieusement ce manuel pour vos utilisations futures.

Notice de sécurité 1

Alimentation 2

Connector le moulinet avec la source d'alimentation 2

Batterie 2

Vérification de la batterie 2

Précautions d'emploi 3

A propos du compteur et de l'écran 3

Procédures de maintenance 4,5

A propos de la maintenance 4

Procedures de maintenance 4

Utilisation et maintenance du cordon d'alimention 5

Maintenance du cordon 5

Autres points de maintenance 5

Noms des boutons et écran 6,7

Noms et fonction des pièces 8,9

Données d'enregistrement 10-17

le diamètre est conru 10,11

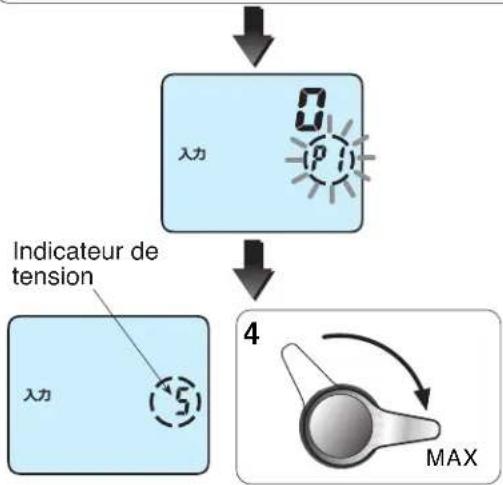

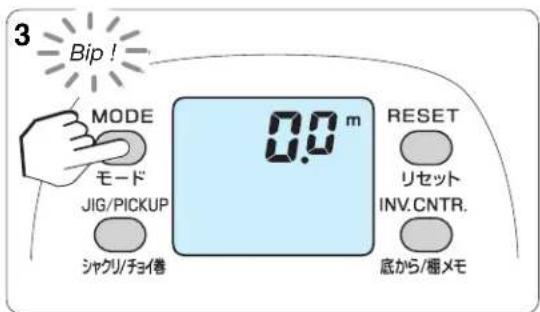

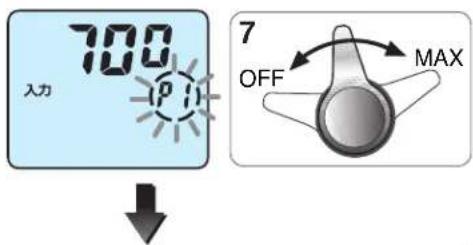

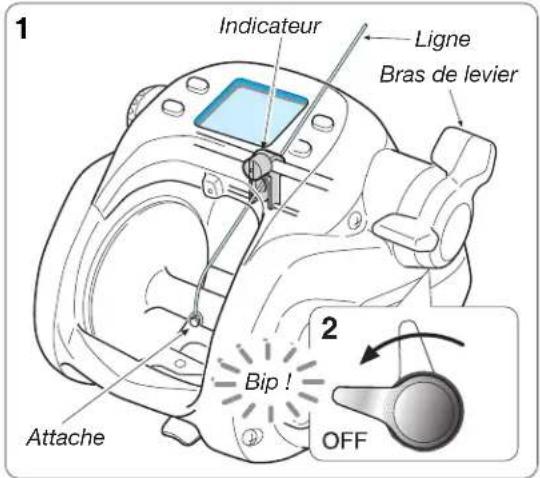

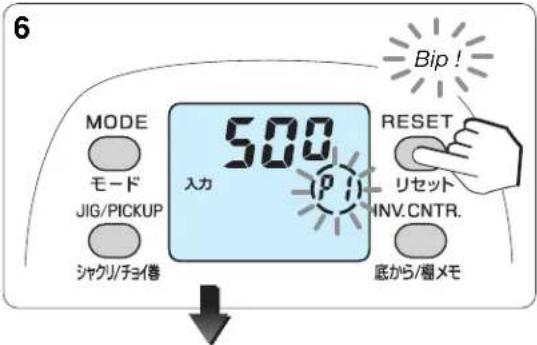

Longueur connue----(P1) 12,13

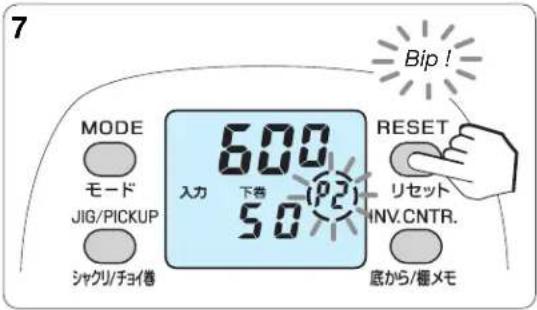

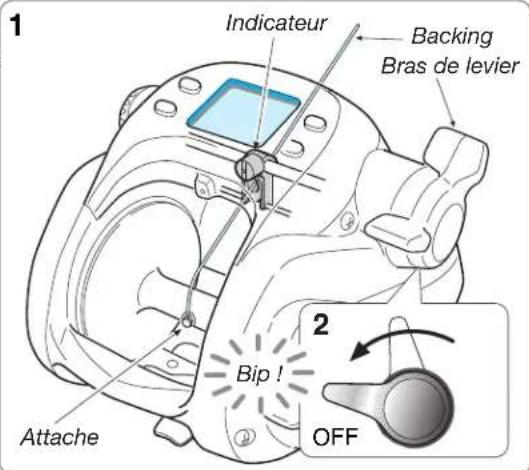

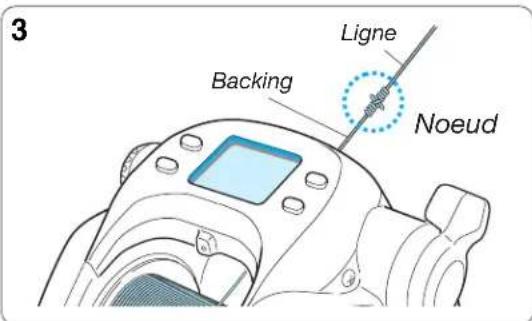

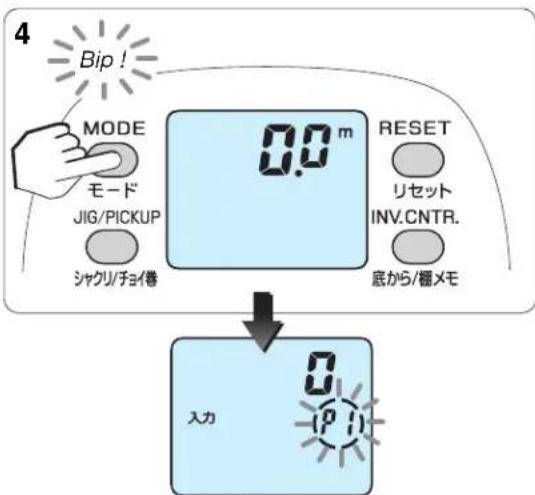

Backing----(P2) 14,15

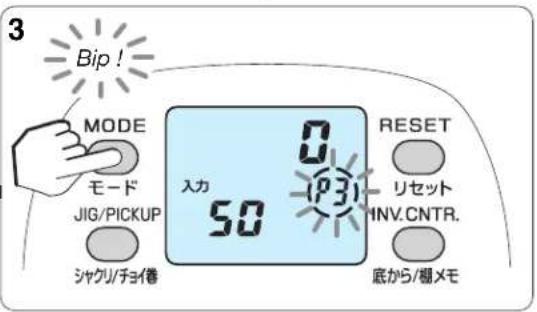

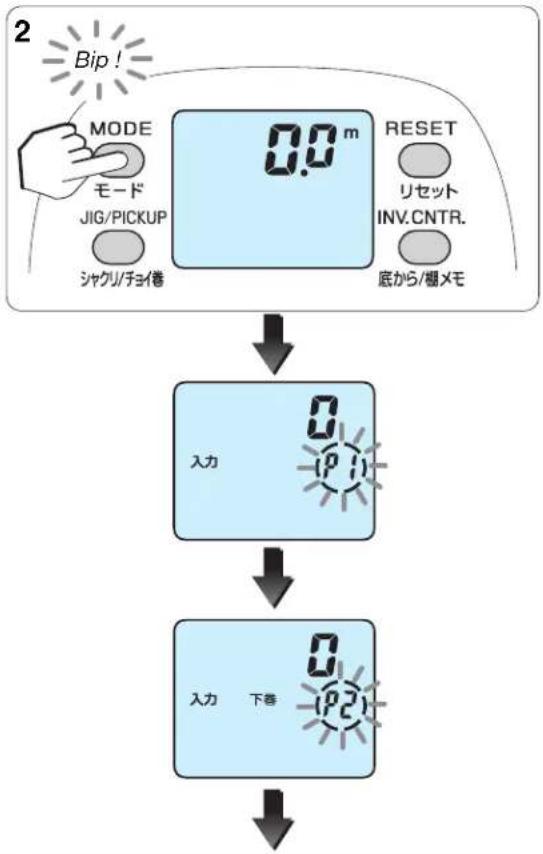

Backing-2----(P3) 16,17

Enregistrement des fonctions 18-33

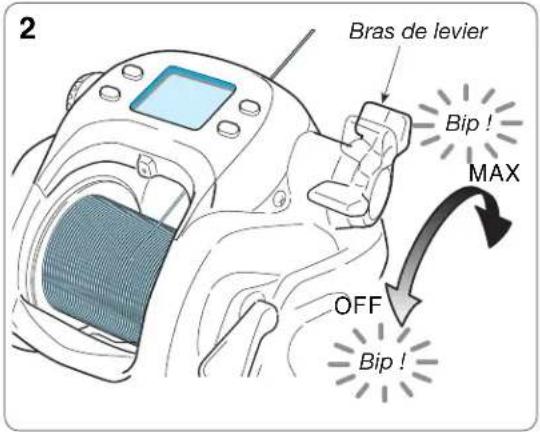

1. Mode enregistrement 18,19

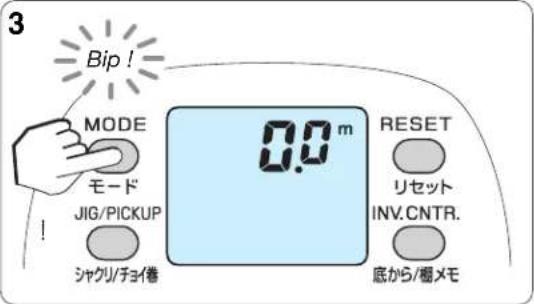

Comment enregistrer les fonctions les plus utiles

1. Avant de pêcher 20

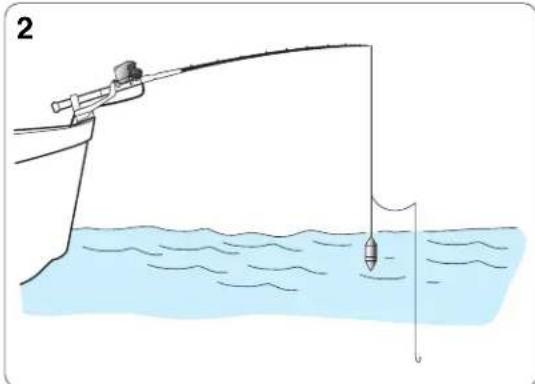

Enregistrer la profondeur à partir de la surface

En cas de rupture de la ligne.....

1. Fonction 'Arrêt automatique' 21

Enregistrer la fonction 'Arrêt automatique'

Arrêt automatique

1. Déroulement de la ligne 22

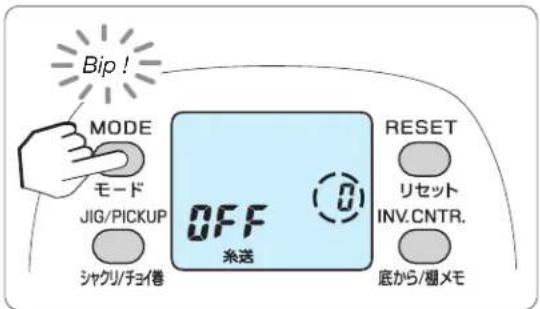

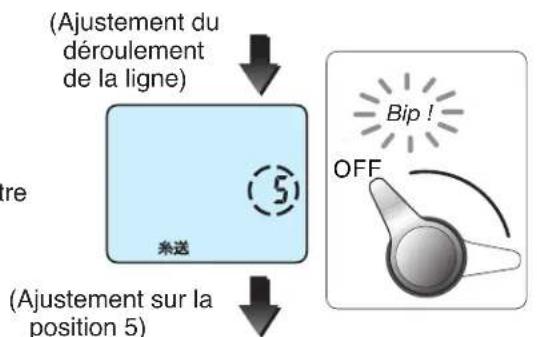

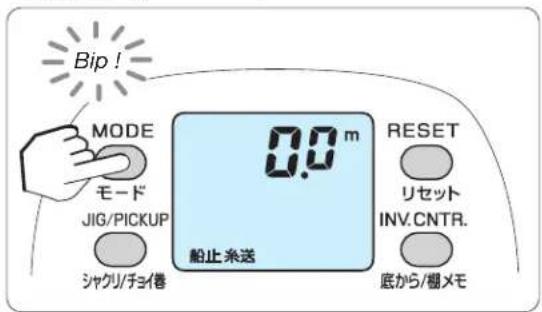

Déroulement de la ligne

1. Réglage de la vitesse de remontée par palier 23

Sélection de la vitesse

1. Inversion du compteur 24

Inversion du compteur

1. Indication de vitesse de bobinage 28

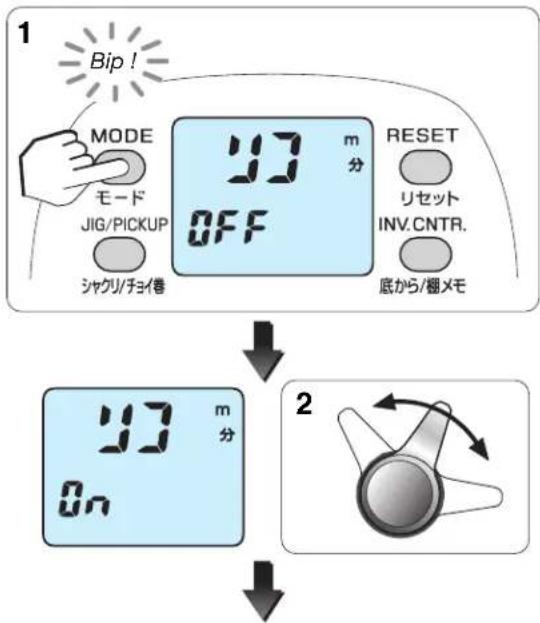

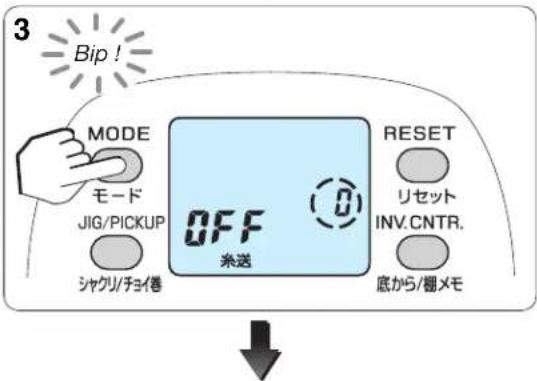

Vitesse de récupération

1. Temps restant avant arrêt automatique 29

Temps restant jusqu'à l'arrêt automatique

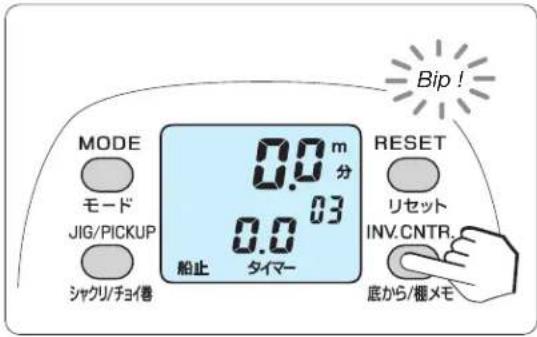

1. Réglages option 'feeder' 30,31

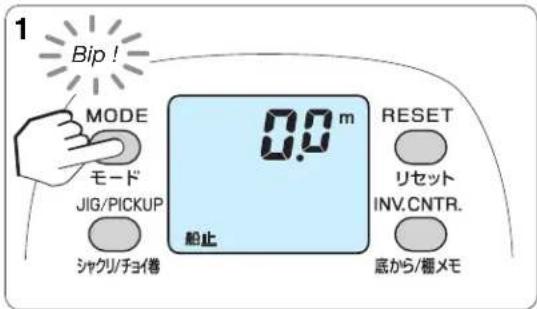

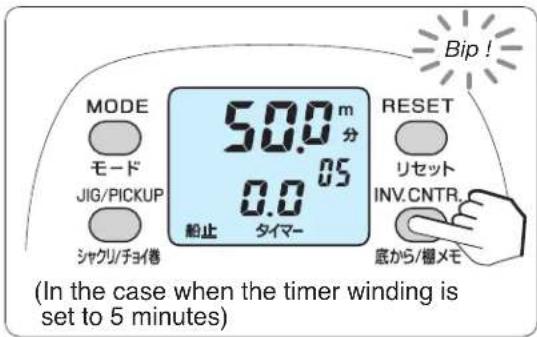

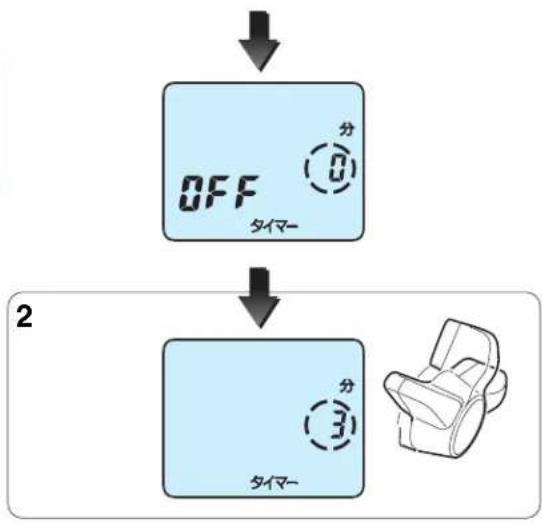

Remontée automatique

Durée

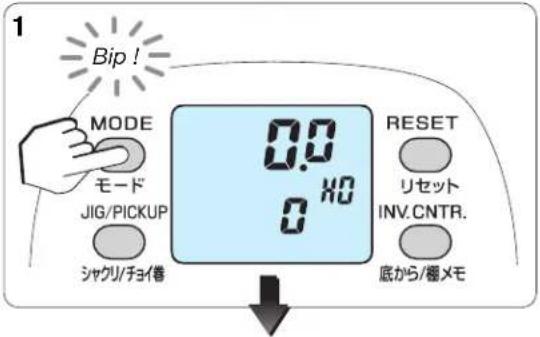

1. Révision 32

Révision

1. Fixation de l'étrier 33

Fonctions utiles 34

Alarmes diverses

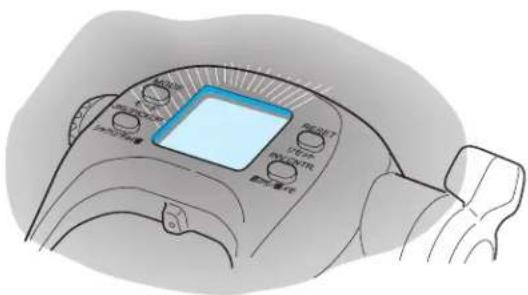

Eclairage de l'écran

Coupure de l'écran

Caractéristiques techniques 35

Liste de specifications

Compteur

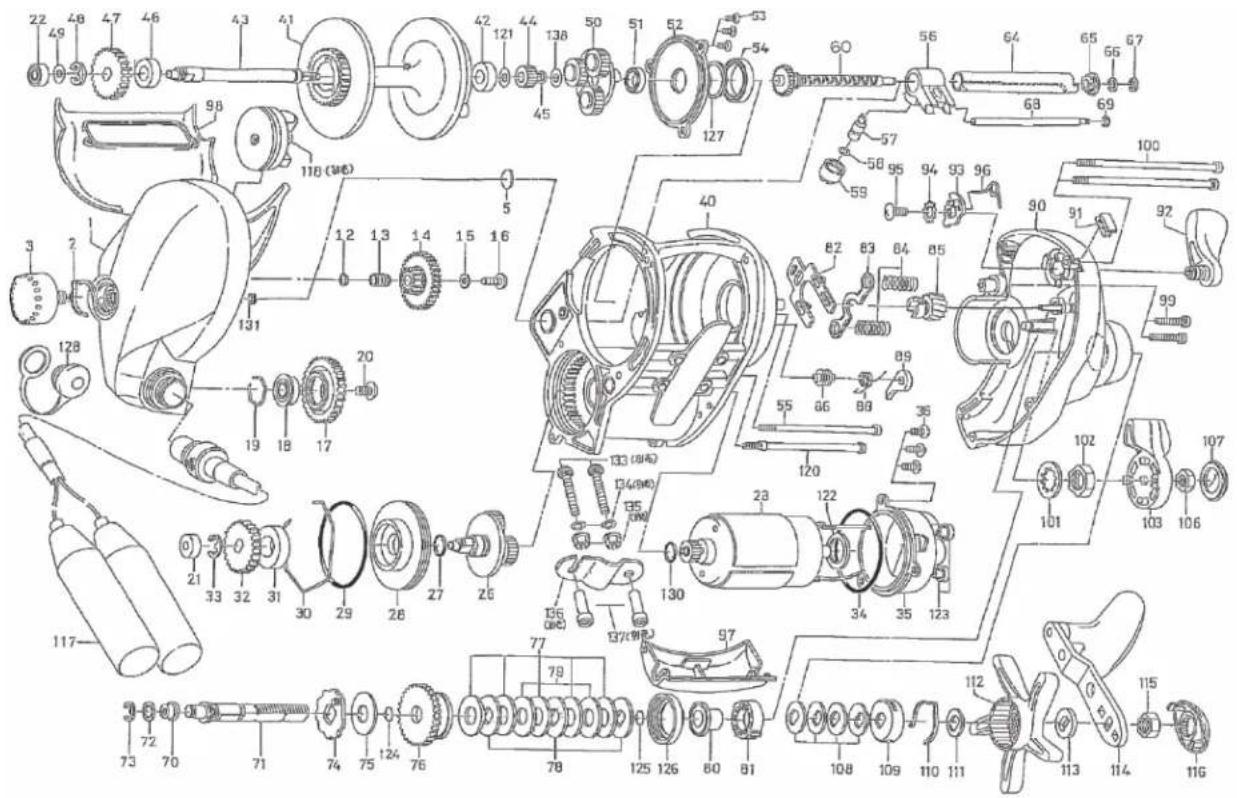

Liste des pièces 36

Disfonctionnements 37

Voir l'animation

Opérations de base du moulinet électrique

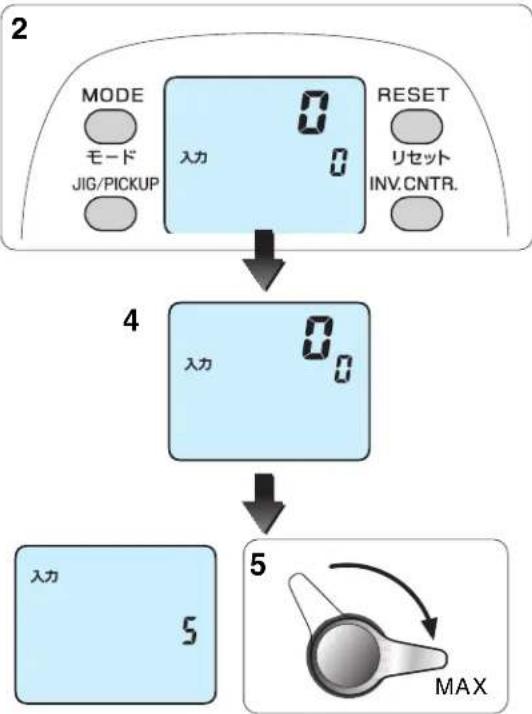

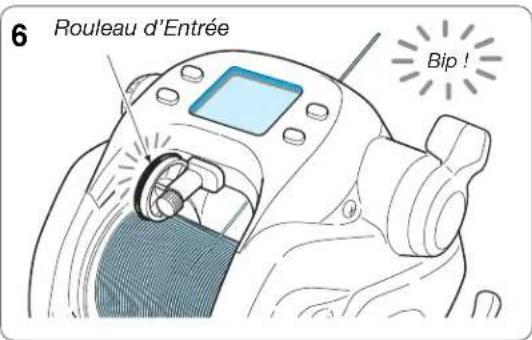

Données d'enregistrement le diamètre est connu

Précautions

Notice de sécurité

Danger		1.L’utilisation d’électricité peut générer de faibles ondes électriques avec quelques influences comme de mauvais fonctionnements d’audiophones, stimulateurs cardiaques et d’autres dispositifs médicaux.En particulier, quand une personne avec un stimulateur cardiaque utilise un moulinet électrique, cela peut causer des palpitations et vertiges. Par conséquent, consultez le fabricant ou le revendeur de votre dispositif électrique sur les effets produits par les ondes électriques.2. Prenez soin de ne pas vous pincer avec le guide fil, cela peut entraîner des disfonctionnements du moulinet.3.Si on enclenche l’embrayage pendant le déroulement de la ligne (avec le moteur en marche), la ligne peut être enroulée. Prenez soin de ne pas vous pincer les doigts. Cela peut causer des blessures.
Attention		1. Si votre plomb est accroché au fond, couper le fil plutôt que de tirer avec la canne.(Protégez vos mains avec les gants et une serviette.)2. Conserver le moulinet dans un endroit sec après utilisation et séchage3. Ne pas faire tomber le moulinet pour éviter des dégâts importants.4. Ne pas toucher le fil pendant le bobinage. Vous pouvez vous couper gravement.5. Utiliser ce moulinet uniquement pour la pêche.6. Prenez soin de ne pas vous tâcher avec graisse de moulinet.7. Ne pas utiliser de câble acier comme ligne principale.8. La chute du moulinet ou d’autres chocs peuvent causer une rupture et disfonctionnements due aux dommages des pièces électroniques, à une infiltration d’eau par la fissure ou à un court-circuit. Ne donnez pas de choc ou de pression forte pendant l’usage.
		1. Lorsque vous utilisez une source électrique différente de la batterie, prenez garde d’utiliser le bon voltage et la bonne puissance, sinon le moulinet peut chauffer et vous occasionner des brûlures.2. Un fil électrique très rouillé peut générer de la chaleur, donc ne l’utilisez pas.
		1. Ne pas toucher la bobine pendant sa rotation.2. Le réglage du frein doit se faire avec la fonction ‘bobinage automatique’ en position ‘OFF’
		1. Il est recommandé de ne pas démonter le moulinet vous-même. Demandez conseil à votre revendeur ou auprès du fabricant.

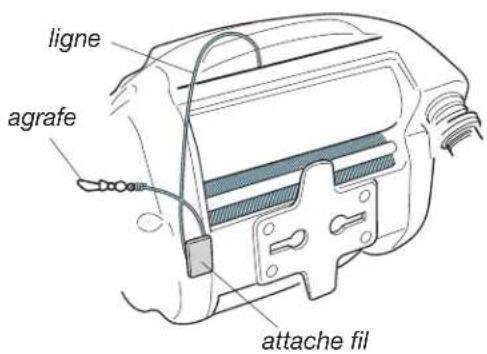

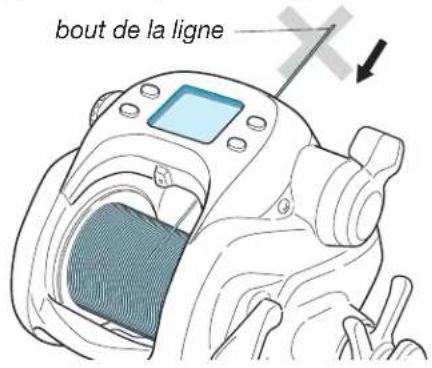

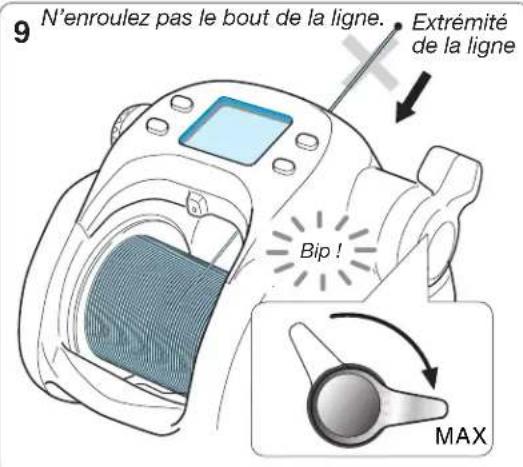

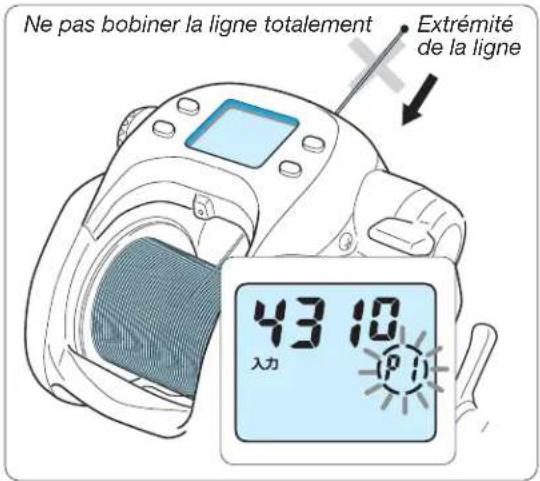

Ne jamais bobiner la ligne entièrement

L'enroulement complet de la ligne peut provoquer des erreurs de synchronisation et endommager la manette d'enroulement. Si tel est le cas, vous devriez dévider la ligne et garnir à nouveau votre moulinet.

Après chaque utilisation, fixez votre ligne sur l'attache pour éviter un enroulement total par erreur.

bout de la ligne

ligne agrafe attache fil

Alimentation

Connector le moulinet avec la source d'alimentation

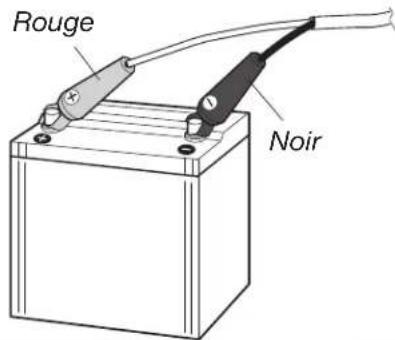

1. Relier les clips à la batterie: Rouge sur le (+) et Noir, sur le (-)
2. Connecter ensuite au moulinet. L'écran affiche alors les points suivants :

Rouge Noir

Source d'alimentation Connecteur ajuster l'encoche avec la prise

0.5 sec

1. Une fois le moulinet connecté à la batterie, la sauvegarde de la mémoire est disponible pendant 15 minutes. Cette indication ne figure pas sur l'écran.

Batterie

Ce moulinet est conçu pour fonctionner avec une batterie 12V. Le voltage fourni par le bateau peut être instable et provoquer des arrêts du moulinet ; Il est recommandé d'utiliser une batterie destinée à cet usage.

220V

24V

Vérifications importantes avant le départ.

1. Assurez-vous que votre batterie est bien chargée avant le départ.
2. Vérifier que le bateau peut vous procurer le bon voltage si besoin. (raccordements, câbles, prises, etc....)
3. L'oxydation des connecteurs peut empêcher le bon fonctionnement. Bien nettoyer les prises avant utilisation.

Vérification de la batterie

Une fois la batterie connectée, des diodes lumineuses clignotent sur la partie basse de l'écran si le voltage est inférieur à 9V. Si ces diodes clignotent alors que le moteur n'est pas en marche, c'est que le voltage n'est pas suffisant. Dans ce cas, utiliser une batterie en pleine charge.

Voltage: 8.5V

Precautions d'emploi

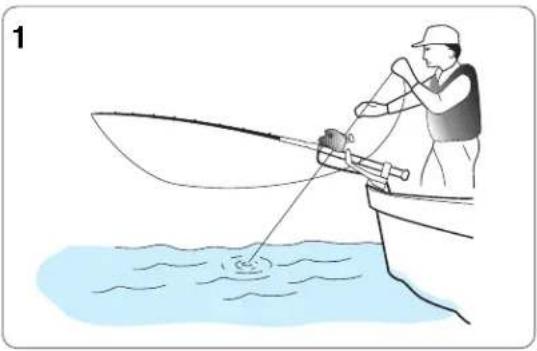

1. Eviter de secouer la canne en cas d'accrochage. Couper le fil en vous protégeant les mains.
2. Stocker le moulinet dans un endroit sec après entretien. Desserrer le frein
3. Manipuler avec précautions pour éviter une chute qui pourrait endommager votre moulinet.
4. Ne pas utiliser de câble acier comme ligne principale.

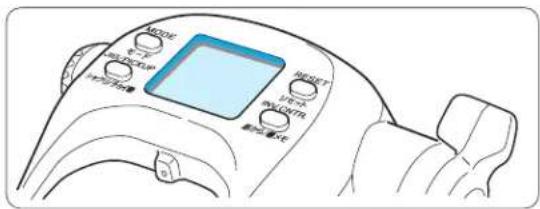

A propos du compteur et de l'écran

Les conditions suivantes rendent la lecture de l'écran difficile.

1. Avec l'utilisation de lunettes polarisantes.
2. Par un température inférieure à 10° l'hiver, ou par forte température (+60°)
3. Selon l'angle de la lumière la lecture peut être imprécise, cela n'affecte pas le bon fonctionnement du moulinet.

M200Hz 1/10000000 1/10000000 1/10000000 1/10000000 1/10000000 1/10000000 1/10000000 1/10000000 1/10000000 1/10000000

Procédures de maintenance

A propos de la maintenance

C'est un moulinet lavable. Le rincer après chaque utilisation

Procedures de maintenance

1. Laver le moulinet avec une éponge douce et un détergent comme ceux utilisés pour la vaisselle. (Ne pas utiliser un détergent synthétique).

Ne pas utiliser de produits autres que des détergents neutres.

1. Rincer le détergent sous l'eau. Bien rincer la bobine pour bien enlever les dépôts de sel. (Utiliser une eau en dessous de 30°).

2. Bien sécher le moulinet.

1

1. Ne pas immerger
2. Ne pas utiliser de solvants organiques comme le benzène.
3. Ne pas utiliser de brosse métallique et de poudre à polir.

Procédures de maintenance

Utilisation et maintenance du cordon d'alimention

Suivre les règles ci-dessous.

Ne pas tenir ou porter le moulinet par le câble.

Ne pas enrouler le câble autour du moulinet.

Ne pas mettre le câble sous l'eau.

Ne pas poser de choses lourdes sur le câble.

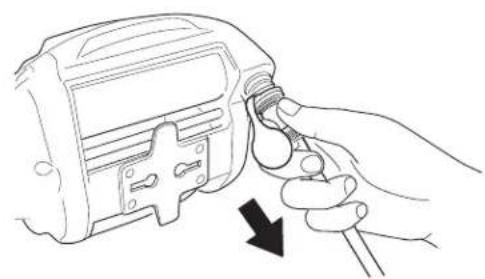

Maintenance du cordon

• Essuyer le cordon avec un chiffon humide et bien sécher.
• Sécher tout particulièrement les connecteurs sans leur protection
• Graisser les raccords lorsqu'ils sont bien secs.
• Stocker le câble débranché du moulinet.

non sur le câble.

Graisser les parties A et B. Débrancher en tirant sur le raccord e

A B

Autres points de maintenance

• Ce moulinet est un instrument de précision qui utilise un circuit électrique et un moteur. Ne pas démonter le moulinet par vous même.
• Bien remettre le capuchon de protection au niveau de l'alimentation électrique du moulinet.
• Un cordon endommagé peut causer un court circuit. Remplacer le cordon tous les deux ans.

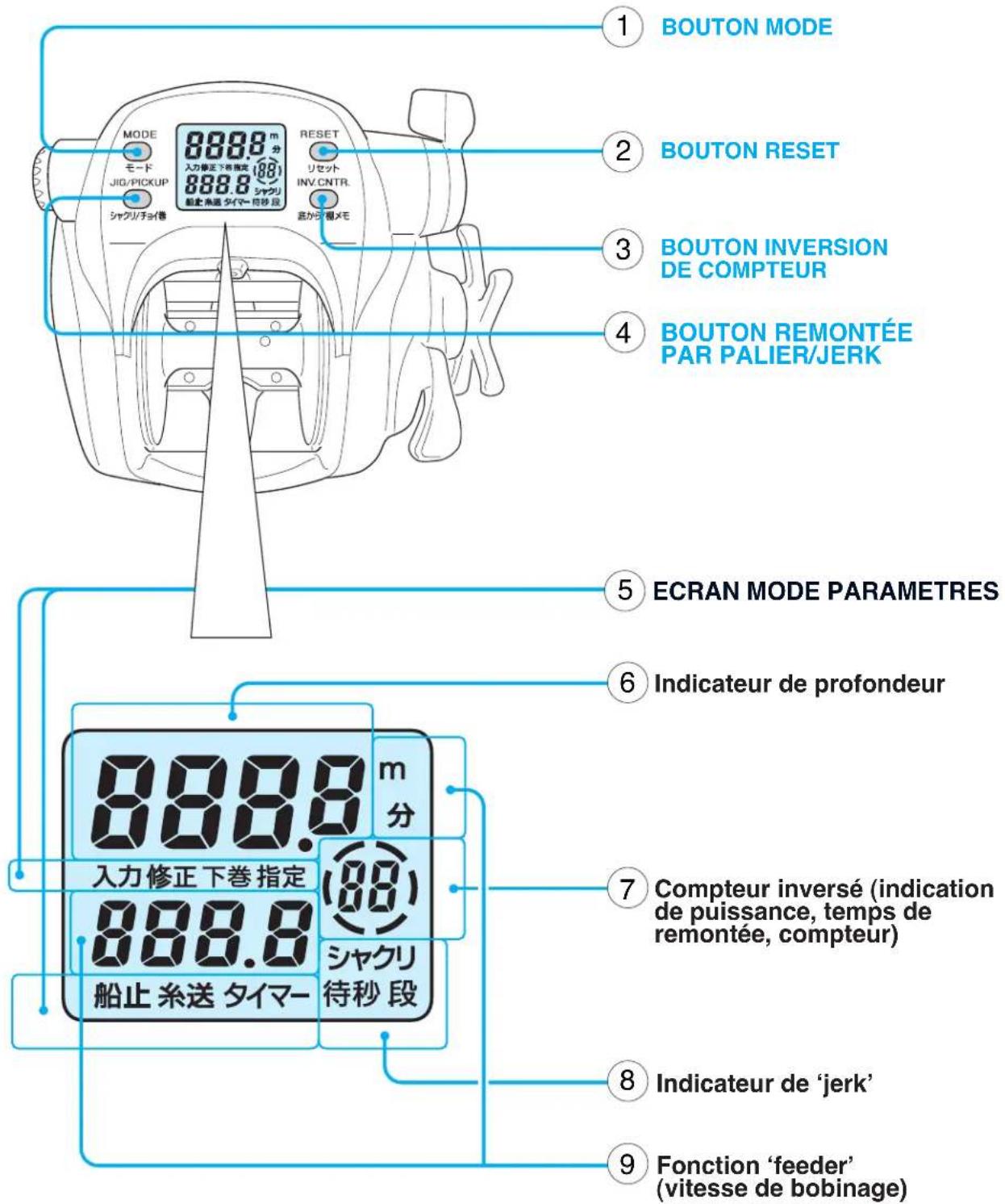

Noms des boutons et écran

① BOUTON MODE MODE 888.8 m 分 モード 入力修正下巻指定 888.8 JIG/PICKUP シャクリ 船止 杂送 タイマー 待秒 段 RESET リセット INV.CNTR. シャクリチョイ巻 混から 粤メモ ② BOUTON RESET ③ BOUTON INVERSION DE COMPTEUR ④ BOUTON REMONTÉE PAR PALIER/JERK ⑤ ECRAN MODE PARAMETRES ⑥ Indicateur de profondeur 888.8 m 分 入力修正下巻指定 888.8 シャクリ 待秒 段 船止 杂送 タイマー ⑦ Compteur inversé (indication de puissance, temps de remontée, compteur) ⑧ Indicateur de 'jerk' ⑨ Fonction 'feeder' (vitesse de bobinage)

Noms des boutons et écran

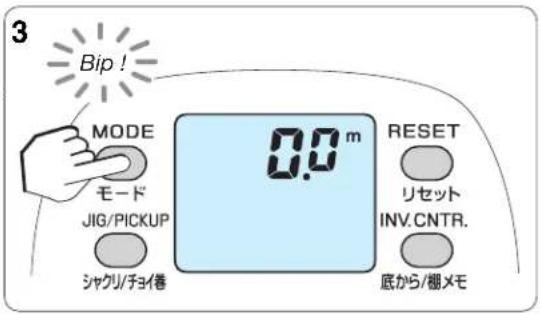

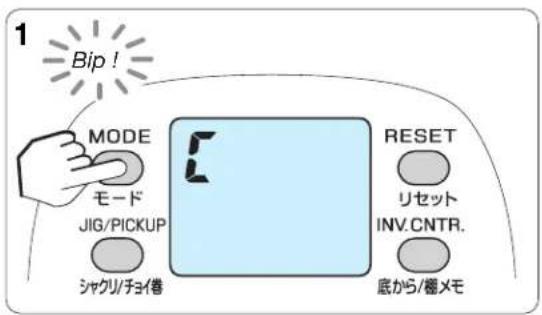

① BOUTON MODE

On peut accéder à toutes les fonctions de l'écran avec le bouton Mode.

- en appuyant sur le bouton mode, toutes les fonctions défilent.

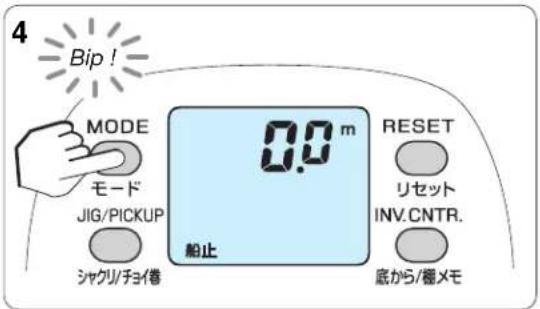

- Une pression continue sur ce bouton, renvoie à l'écran de profondeur.

- Le changement de mode ne peut s'effectuer pendant l'enroulement de la ligne

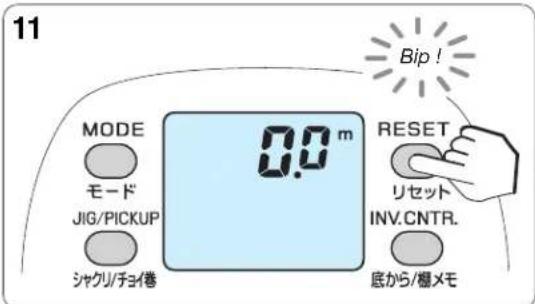

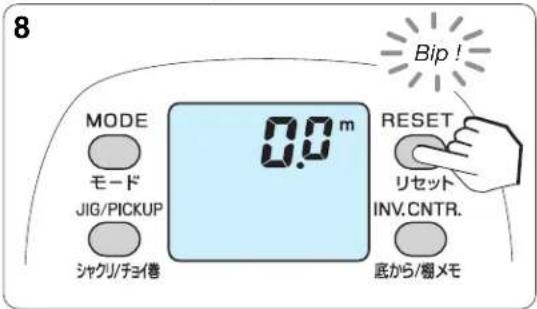

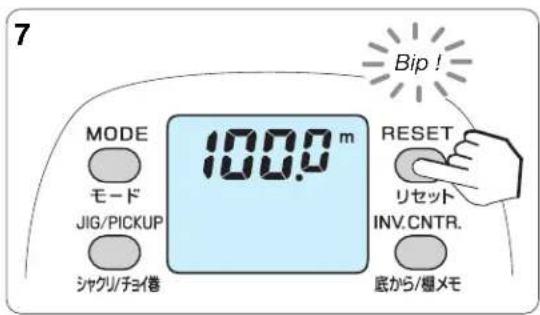

② BOUTON RESET

Ce bouton remet à zéro la profondeur.

Appuyer sur ce bouton avant de commencer à pêcher. La remise à zéro de la profondeur est utilisée pour faire fonctionner l'arrêt automatique, le signe suivant 船止 apparaît. L'enregistrement par défaut de l'arrêt automatique est de 2 mètres.

Afin d'éviter une opération erronée, le BOUTON RESET doit être appuyé pendant plus de 2 secondes avec l'enregistrement au-dessus de 10 m.

Ceci pour prévenir les erreurs de remise à zéro. Ne pas rester appuyé longtemps, hormis en cas de ligne cassée.

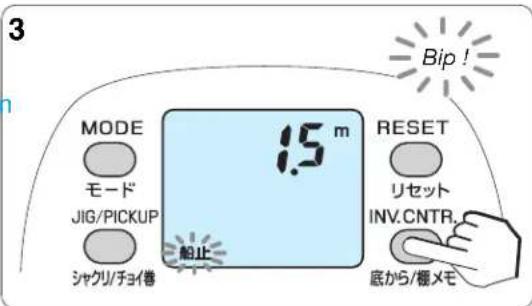

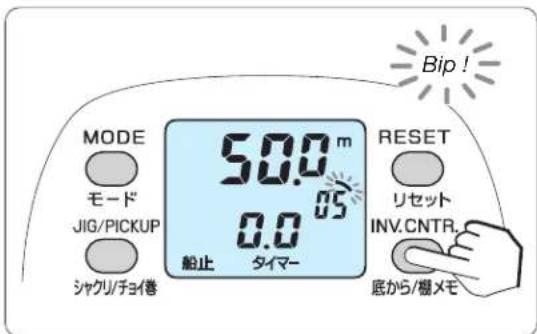

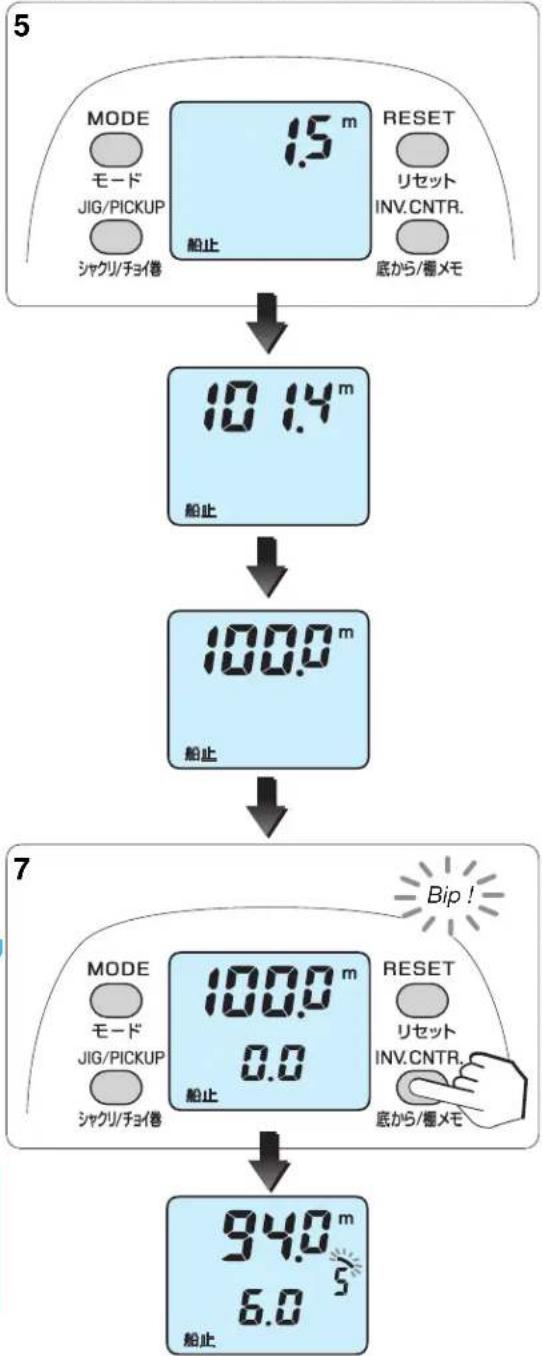

③ BOUTON INVERSION DE COMPTEUR

Appuyer sur ce bouton remet le compteur dans la position basse de l'écran.

- Ceci vous laisse voir précisément et facilement la profondeur de pêche.

- Le timer 'pêche au feeder' reprend après une nouvelle pression sur ce bouton.

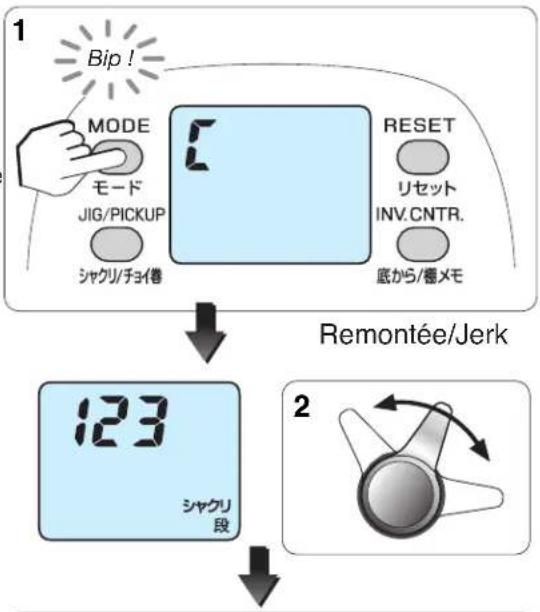

④ BOUTON REMONTÉE PAR PALIER/JERK

On peut sélectionner 'remontée par palier' ou 'jerk' à partir de ce bouton.(Il est indispensable de choisir l'un des deux) Remontée par palier ____

- Ce bouton ne sert qu'à la remontée. Cette fonction est utile pour remonter la ligne détendue et la rendre plus attractive.

- La vitesse de remontée peut être changée dans l'écran mode paramétrages. (Le réglage de la vitesse par défaut est à 15m/mn) Jerking ____

- le Jerking peut être actif ou non (ON/OFF).

- Appuyer sur ce bouton active le 'Jerk' le signe apparaît dès le début du 'jerk'.

- Appuyer une autre fois stoppe le 'Jerk'.

⑤ ECRAN MODE PARAMETRES

- Cet écran permet de changer le paramétrage de chaque fonction..

- ces fonctions sont disposées sur l'écran comme suit.(La vitesse N°15 est enregistrée par défaut mais elle peut être ajustée de 0àHI)

écran	Fonctions Fonctions	écran
シャクリ	En appuyant sue lebouton‘remontée par palier/’jerk’ on déclenche la fonction. En appuyant une nouvelle fois, on l’arrête.	船止	Une pression sur ‘RESET’ laisse cette indication apparaître et signale le fonctionnement de l’arrêt automatique.
タイマー	la fonction pêche au feeder démarre	チョイ巻	En appuyant sur ‘remontée par palier/’jerk’, le moteur démarre.
糸送	Auto feeder en marche. Eteint par défaut.

⑥ Indicateur de profondeur

- Donne la profondeur depuis la surface.

⑦ Compteur inversé (indication de puissance, temps de remontée, compteur)

- Ce compteur indique la profondeur depuis le fond ou à partir d'une certaine profondeur.L'écran ne peut pas être éteint.

- On ne peut pas arrêter le compteur pendant son fonctionnement.

- Une fois la remontée enclenchée et le moulinet en action, le compteur indique le temps restant avant l'arrête automatique (en minutes et en secondes)

⑧ Indicateur de 'jerk'

- Visible seulement pendant la fonction 'jerk'.

- Clignote pendant l'action.

⑨ Fonction 'feeder' (vitesse de bobinage)

- La fonction apparaît quand le moteur est arrêté.

- En utilisant le bras de levier, le niveau de puissance de remontée est indiqué.

- Pendant la remontée, le temps restant avant l'arrêt automatique s'affiche.

(La vitesse de récupération peut être desactivée)

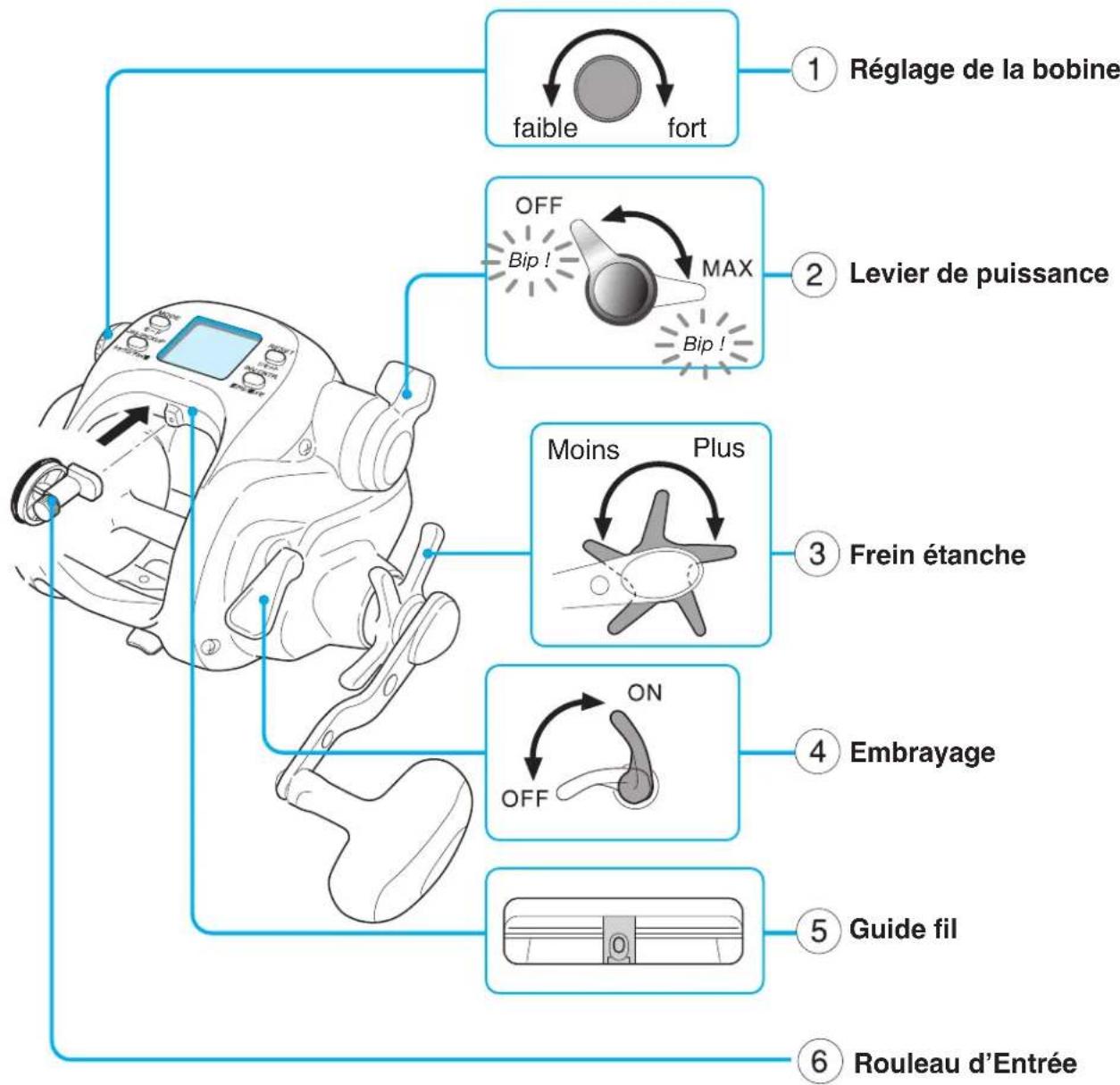

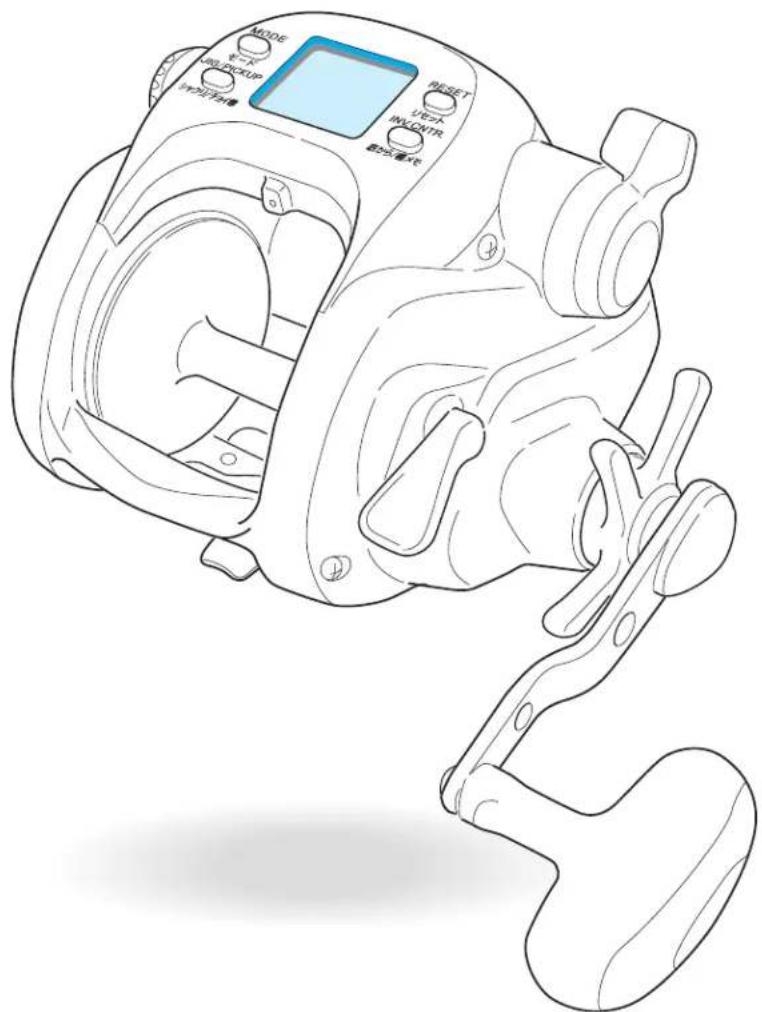

Nom et fonction des pièces

    B --> H["faible"]
    B --> I["fort"]

    C --> J["OFF"]
    J --> K["Bip!"]
    K --> L["MAX"]
    L --> M["Bip!"]

    D --> N["Moins"]
    D --> O["Plus"]

    E --> P["ON"]
    E --> Q["OFF"]

⑦ Accessoires

Cordon

Manuel CD-R

Sac de protection

Aiguille passe-fil

Nom et fonction des pièces

① Réglage de la bobine

- Le réglage de la bobine permet de maintenir une tension suffisante pour éviter les perruques ou les 'relâchés' brusques en laissant dévider le montage en action de pêche.

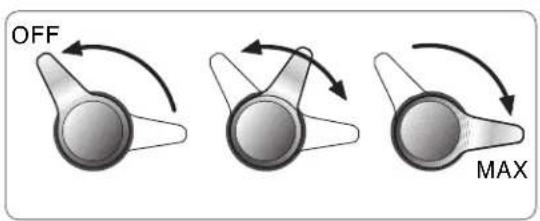

② levier de puissance

- Le bras de levier permet d'ajuster la puissance et la vitesse de récupération sur 32 positions.

- appuyer sur le levier augmente la vitesse.

- tirer sur le levier diminue la vitesse.

- Quand le levier est positionné sur OFF, il est impossible de démarrer l'enroulement. Si vous le laissez sur OFF une alarme se déclenche.

- ce levier est utilisé pour le réglage des chiffres des différents paramètres de l'écran

③ Frein étanche

- Ajuster le frein étoile selon la ligne utilisée pour éviter une rupture de la ligne.

(1) Régler le frein une fois le moulinet monté sur la canne.

(2) Régler le frein avec l'embrayage enclenché et en tirant sur la ligne.

④ Embrayage

- En tournant la manivelle, on enclenche l'embrayage.

- position ON > L'enroulement peut démarrer.

- position OFF > la bobine est débrayée, la ligne est libre pour la descente.

⑤ Guide fil

- Passer la ligne dans le guide fil pour obtenir un enroulement régulier sur la bobine.

(Il est possible que le fil ne s'enroule pas régulièrement en fonction de certaines circonstances par exemple l'écart entre le guide fil et la ligne. Dans ce cas vous pouvez ajuster la régularité du bobinage avec le doigt.)

6 Rouleau d'Entrée

Rouleau d'enregistrement

-Ajuster la saillie et fixer avec la vis. Après l'installation, le connecter à la source d'alimentation, ainsi il indique le mode d'enregistrement automatique.

⑦ accessoires

- Cordon

- Manuel CD-R

- Sac de protection

- Aiguille passe-fil

- Rouleau d'Entrée

- Etrier de canne

Données d'enregistrement (le diamètre est connu)

Vous pouvez aussi mettre la ligne de pêche avec le Rouleau d'Entrée (No. 118).

Voir l'animation

Données d'enregistrement le diamètre est connu

1. Passez la ligne dans le Guide Levelwind et liez à la bobine.

L'Enfileur Levelwind, un des accessoires, facilite ce processus. Assurez-vous que la ligne est liée à l'Épingle de la Ligne afin d'éviter à la ligne de glisser sur la surface de la bobine.

1. Connectez la batterie au moulinet.

3.Mettez le Levier de Courant sur le côté utilisateur, c'est-à-dire, à la position OFF.

1. Attachez le Rouleau d'Entrée, vendu à part, au moulinet. Ensuite, vous entendrez un bip qui confirme que le moulinet est entré dans le mode d'Entrée Automatique.

Serrez le grappin pour donner une tension suffisante à la ligne afin de l'enrouler sans glisser.

1. Poussez le Levier de Courant vers l'avant au maximum et enroulez la ligne.

Quand le Levier de Courant est poussé vers l'avant, le numéro dans le coin droit inférieur sur l'écran se change en l'indicateur de la tension, et le numéro sur le compteur dans le coin supérieur sur l'écran commence à augmenter.

Maintenez la tension entre le niveau "5" et "7" pendant l'enroulement de la ligne. Avec la progression de l'enroulement, le numéro indiqué sur le compteur augmente.

1. Continuez à enrouler la ligne jusqu'à ce qu'elle touche le Rouleau d'Entrée.

Quand la ligne touche le Rouleau d'Entrée, il commence à tourner ainsi que l'enroulement s'arrête automatiquement.

Guide Levelwind Ligne de pêche Levier de Courant Rouleau d'Entrée Épingle Bip ! OFF

6 Rouleau d'Entrée Bip !

Données d'enregistrement (le diamètre est connu)

7.Enlevez le Rouleau d'Entrée

1. Tirez le Levier de Courant jusqu'à la position OFF encore une fois (On entend le bip).

2. De nouveau, poussez le Levier de Courant vers l'avant au maximum et enroulez le rest de la ligne pour remplir la bobine. Faites attention de ne pas enrouler l'extrémité de la ligne. Cela peut causer des erreurs.

9 N'enroulez pas le bout de la ligne. Extrémité de la ligne Bip ! MAX

1. Ne permettez pas à la ligne de se frotter contre le protège-doigts pendant l'enroulement car elle peut érafler le protège-doigts.

2. Le moteur peut être surchargé lors de l'enroulement à très haute tension sur une longue période (approx. 15 minutes). Dans ce cas, le moteur s'arrêtera automatiquement. Pendant l'enroulement de la linge à grande vitesse (une tension plus basse est nécessaire). Cela ne se produit pas pendant la pêche car l'eau aide le moteur à se refroidir. Si le moteur s'arrête, enroulez manuellement ou mettez le levier de courant momentanément à la position OFF et ensuite, reprenez l'enroulement.

3.N'enroulez pas le bout de la ligne sur la bobine parce que cela peut causer un faux calcul de la longueur. Mettez le levier de courant à la position OFF, et enroulez manuellement vers le bout de la ligne.

1. Remettre le levier de puissance sur OFF quand la ligne restante est d'environ 10 m.

(L'enroulement électrique s'arrête.)

(Son d'alarme)

1. Après l'enroulement, même avant l'extrémité de la linge, presser le BOUTON RESET pendant plus de 2 secondes. Une alarme sonne et l'enregistrement est fini si l'écran indique 0.0.

Au cas où "Err" se montre sur l'écran, utilisez le BOUTON de RÉGLAGE MODE pour entrer de nouveau les données.

Données d'enregistrement (Longueur connue)

Cette méthode est utilisée quand les informations de longueurs sont disponibles.

L'exemple ci-dessous montre le bobinage de 700 m de PE No6.

1. Fixer la ligne comme indiqué précédemment.
2. Bras de levier position'OFF'.
3. Connecter le moulinet à la batterie et presser le bouton 'MODE' pendant plus de 5 secondes quand l'écran indique 0.0.

Assurez-vous que le frein est bien serré.

1 Indicateur Ligne Bras de levier 2 Bip ! ATTACHE OFF

1. Avec le frein au maximum, bobinez la ligne.

L'écran indique la tension de ligne lorsque vous augmentez la puissance. Maintenez le niveau de tension entre 6 et 8.

Notez que l'indication de la tension entre 5 et 7 n'est qu'une valeur de la tension approprié avec le levier de puissance au maximum. Faites attention si l'écran indique une grande tension lors d'un enroulement à basse vitesse parce que cela peut causer des disfonctionnements.

1. Prenez soin de protéger le doigt de protection.
2. Le moteur peut-être en surcharge en bobinant avec une forte tension au delà de 15mn. Dans ce cas, le moteur s'arrêtera automatiquement. En cas d'arrêt soudain du moteur, utiliser le mode manuel pour rembobiner la ligne et positionner la manette sur 'OFF'.

Données d'enregistrement (Longueur connue)

1. Remettre le levier de puissance sur OFF quand la ligne restante est d'environ 10 m.

(L'enroulement électrique s'arrête.)

(Son d'alarme)

1. Ne pas bobiner la ligne entièrement jusqu'à l'extrémité. Mettre le levier de puissance à la position OFF (l'enroulement électrique arrêté) et enrouler la ligne restante. Cela peut entraîner des erreurs de calcul du compteur.

Ne pas bobiner la ligne totalement Extrémité de la ligne 43 10 入力

1. Après le bobinage vers l'extrémité de la ligne, presser le bouton 'RESET' pendant plus de 2 secondes, jusqu'à voir l'indication "500".

(500 est l'enregistrement par défaut.)

1. Entrer la longueur de la ligne à l'aide du levier. Sur la figure de droite, la longueur de la ligne est de 1000M.

(On peut augmenter/diminuer la valeur avec le levier de puissance. La figure de droite montre le cas d'un enregistrement de 700 m.

700 入力 7 OFF MAX

1. Presser le bouton 'RESET' pendant plus de 2 secondes quand la linge est enroulée à la longueur voulue.

signe 'Err' apparaît, appuyer une nouvelle fois le bouton reset et renouveler l'opération.

1. Presser 'RESET' pendant 2 secondes pour activer l'alarme. Ce procédé complète la procédure et l'écran indique '0.0.

Données d'enregistrement (Backing)

Pour une ligne de longueur supérieure à 100m et dont la longueur est connue.

1. Attacher le backing à la bobine en passant par le trou du guide fil, en le liant à la clavette sur la bobine. Puis, connecter le moulinet à la batterie.

2. Enrouler le backing. Positionner le bras de levier sur 'OFF'.

3. Après l'enroulement du backing, lier les extrémités des lignes fermement. (Préparation pour l'emroulement de la ligne principale.)

4. Presser 'MODE' pendant 5 secondes. L'écran indique 0.0. 'P1' clignote. Il passe au mode P1 et P1 clignote.

5. Presser le bouton 'MODE' pendant que P1 clignote pour que l'écran P2 procéde à l'enregistrement du backing. Il passe au mode P2 et P2 clignote.

1 Indicateur Backing Bras de levier 2 Bip ! OFF Attache

3 Ligne Backing Noeud

Données d'enregistrement (Backing)

1. Bobiner les 100m de ligne.

Ajuster la tension pour que la valeur sur le côté droit de l'écran soit entre 5 et 7.

Notez que l'indication de la tension entre 5 et 7 n'est qu'une valeur de la tension appropriée avec le levier de puissance au maximum. Faites attention si l'écran indique une grande tension lors d'un enroulement à basse vitesse parce que cela peut causer des disfonctionnements.

6 MAX

1. Eviter le frottement de la ligne sur le guide fil, cela pourrait l'endommager.

2. Le moteur peut subir une surcharge provoquant la détérioration de la puissance et de la vitesse de bobinage ou d'autres pannes si vous bobinez avec une trop forte tension à basse vitesse pendant longtemps (plus de 15 minutes). Dans ce cas le moteur s'arrête automatiquement. Enregistrer dans les plus brefs délais. Cela ne peut se produire en action de pêche car le moulinet est refroidi par l'eau de mer, etc. Si le moteur s'arrête, bobiner manuellement ou positionner le levier sur OFF, ainsi on peut bobiner de nouveau pour l'enregistrement.

3. Presser 'RESET' 2 secondes.

'P2' clignote de nouveau et le compteur en bas montre 50. Le compteur augmente au fur et à mesure du bobinage.

1. Bobiner 50m de plus en conservant le même niveau de tension.

(Faites attention de ne pas trop bobiner.)

1. Presser 'RESET' 2 secondes.

Le compteur indique 100 sur l'écran inférieur.

1. Bobiner les 50m restants à la même tension.

(Faites attention de ne pas bobiner l'extrémité de la ligne.)

1. Presser 'RESET' 2 secondes, l'écran indique 0.0. Ceci est la fin de la procédure. Si le signe 'Err' apparaît, renouveler l'opération avec le bouton 'MODE'.

1. Ne pas bobiner entièrement la ligne sur le moulinet cela peut entraîner un mauvais calcul de la longueur ; Positionner le moulinet sur 'OFF' puis finir le bobinage manuellement lorsque vous atteignez la fin de la ligne.

Au cas ou le sigle 'Err' apparaît à l'écran, utiliser le bouton 'MODE SET' pour réenregistrer les données.

Données d'enregistrement (Baking -2-)

Ce procédé sert à paramétrer la longueur de la ligne une fois le bobinage effectué. (Dans ce cas la longueur de la ligne est supérieure à 100m et connue).

1. Connecter le moulinet à la batterie avec toute la ligne principale enroulée.
2. Presser le bouton 'MODE' pendant plus de 5 secondes quand l'écran indique 0.0. Il passe au mode P1 et P1 colignote.


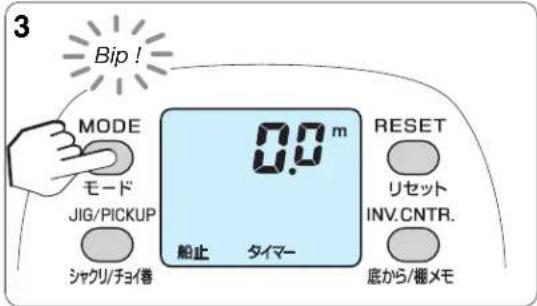

1. Presser le bouton 'MODE' encore 2 fois pour que l'écran procède à P3 l'enregistrement du backing. Il passe au mode P3 et P3 clignote avec l'indication de 50 sur le compteur.
2. En utilisant les couleurs de la ligne, sortir 50m de ligne du moulinet. (Le numéro sur le compteur au-dessus augmente.)
3. Après avoir tiré la ligne de 50 m, presser le bouton 'RESET' pendant plus de 2 secondes.

Données d'enregistrement (Baking -2-)

1. Retirer à nouveau 50m de ligne du moulinet.
2. Tirer encore 50 m de ligne et presser le bouton 'RESET' pendant plus de 2 secondes. (100 m de la ligne est tirée au total). Quand 100.0 est affiché, l'enregistrement est fini.
3. Rebobiner la ligne déroulée. (Arrêt automatique au bord du bateau lors d'un enroulement électrique)

1. Ne pas bobiner entièrement la ligne sur le moulinet, cela peut entraîner des erreurs de données.
2. Avec ce mode d'enregistrement, il est possible que le moulinet ne montre pas la longueur de la linge si elle excède 100 m, mais cela n'est pas un disfonctionnement. Dans ce cas, essayer d'autres méthodes pour enregistrer de nouveau.

Au cas ou le sigle 'Err' apparaît à l'écran, utiliser le bouton 'MODE SET' pour réenregistrer les données.

Enregistrement des fonctions (1. Mode enregistrement)

Comment enregistrer les fonctions les plus utiles

1. Plusieurs fonctions sont disponibles dans l'écran 'MODE'.

2. Utiliser le levier de puissance et enregistrer à l'aide du bouton 'MODE' pour changer les valeurs voulues. L'enregistrement est fini.

3. En pressant le bouton 'MODE' l'écran passe à la fonction suivante.

En maintenant le bouton 'MODE' appuyé, le défilement des écrans est plus rapide.

Chaque indication peut être enregistrée à l'aide du bouton en pressant le bouton 'RESET'.

Pendant le déroulement de la ligne le bouton 'MODE' ne peut pas être utilisé pour changer les données.

Enregistrement des fonctions (1. Mode enregistrement)

1. Utiliser le bras de levier de puissance pour afficher les nombres voulus.

Selon la position du bras de levier (du plus lent au plus rapide), le défilement des numéros est plus ou moins rapide.

2 Bras de levier Bip ! MAX OFF Bip !

OFF MAX

1. Presser le bouton 'MODE' quand il indique le nombre voulu.

Lorsque l'écran indique le mode suivant, l'enregistrement est effectué.

Pour voir le compteur de profondeur plus rapidement, maintenir le bouton 'MODE' appuyé.

En pressant le bouton 'RESET', tous les éléments reviennent à leur valeur d'enregistrement par défaut. (Cette remise à zéro ne s'applique pas aux enregistrements de pêche)

Enregistrement des fonctions (2. Avant de pêcher)

Enregistrer la profondeur à partir de la surface

Avant de commencer à pêcher, assurez-vous que le compteur soit à zéro à partir de la surface de l'eau. Ce point est important pour pêcher à la bonne profondeur.

1. UInstaller le moulinet sur la canne puis passer la ligne principale à travers les guides (de la poignée vers le scion) pour installer le montage.
   -Installer l'étrier s'il est nécessaire.
2. Connecter le moulinet à la batterie.
3. Préparer la canne en état de récupération du montage et placer la partie supérieure du montage sur la surface de l'eau.
4. Pendant que le montage est sur la surface de l'eau, presser le bouton 'RESET'.

(La remise à 'zero' est effectuée et la longueur de la ligne enroulée sera indiquée sur le compteur en référence à ce point.)

L'écran indique 0.0 et le sigle 船止 clignote.

1. Lorsqu'une nouvelle ligne est bobinée ou si la ligne est serrée sur le moulinet, il peut y avoir un écart entre la surface à l'écran et la surface réelle. Dans ce cas, ré initialiser la profondeur à la surface.

En cas de rupture de ligne.....

• En cas de rupture, procéder comme suit:
• Corriger les données pour la rupture de la ligne. Bobiner la ligne jusqu'au scion avec l'alimentation en évitant d'enrouler l'extrémité de la ligne, puis presser le bouton 'RESET'. (Dans une profondeur d'eau au-dessus de 10 m, presser le bouton pendant plus de 2 secondes afin d'éviter une opération erronée.)
• A l'aide de cette procédure, l'enregistrement est corrigé.
• Excepté pour cette révision, ne pas utiliser cette procédure, sinon le compteur ne sera pas précis.

Enregistrement des fonctions (3. Fonction 'Arrêt automatique')

Enregistrer la fonction 'Arrêt automatique'

Vous pouvez enregistrer cette fonction à votre gré.

• Cet enregistrement permet d'ajuster l'arrêt automatique, entre, 1m et 5m (tous les 10cm).
• Cette fonction est utile dans le cas de la pêche au 'feeder' pour ajuster avec précision la longueur de ligne et attraper directement le 'feeder' en levant la canne.

• Selon l'élongation de la ligne, il peut y avoir un écart de profondeur. Remettre le compteur à 'zéro' à la surface.

• Connecter le moulinet à la batterie et presser le bouton 'RESET' quand le montage est juste à la surface de l'eau. L'écran indique '0.0'

1. Ajuster la longueur de ligne à votre convenance pour attraper le montage convenablement. Le dessin montre une longueur de 1m50.

Vérifications et changement de plomb, etc.

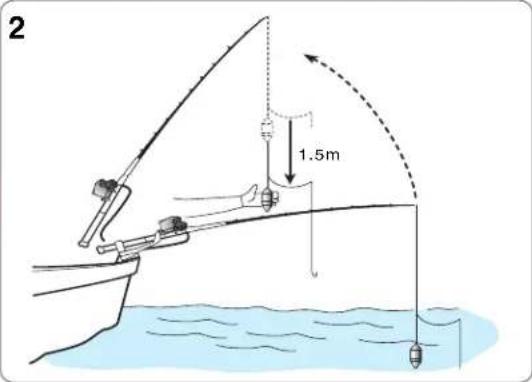

Conseil pratique

2 1.5m

1. À cette position, presser le bouton 'INVERSER COMPTEUR' pendant plus de 2 secondes. Lorsqu'il clignote, cette procédure est terminée. Le réglage par défaut est à 2m. Sans appuyer sur le bouton 'RESET', le moulinet s'arrêtera à la profondeur de 5m. Lorsque le sigle 船止 clignote, la procédure est enregistrée.

2. Lors d'un bobinage électrique pour récupérer le montage, le bobinage s'arrête automatiquement à la position prévue.

Le moulinet s'arrête automatiquement près de la surface sans aucune intervention de votre part.

• Le bobinage s'arrête automatiquement au bord du bateau dans tous les cas de bobinage, avec le levier de puissance, avec la fonction 'jerk' (sans enregistrement de la limite), avec un feeder et d'autres fonctions.
• Une fois le montage prêt, remettre le compteur de profondeur à zéro à l'aide du bouton 'RESET' Le sigle apparaît sur l'écran.(Remise à 'zéro' à la surface)
• Sans appuyer sur le bouton 'RESET', le bobinage s'arrête à 5m de profondeur. (Le signe 船止 n'apparaît pas.)
• En appuyant sur le bouton 'RESET', l'alarme se déclenche tous les 2m à partir de 8m de profondeur et l'arrêt automatique se fait à 2m.
• Quand l'arrêt automatique est programmé, l'alarme se déclenche tous les 2m à partir de 6m et l'arrêt se fait à la profondeur enregistrée.
• Après l'arrêt automatique, le bras de levier peut être utilisé jusqu'à 0.00. Cependant, au dessus de 0.0 le bras de levier et la remontée par palier ne peuvent être utilisés tant que le bouton 'RESET' n'a pas été appuyé.
• Selon la secousse du bateau et le poids du plomb, l'arrêt automatique peut être modifié. Dans ce cas, il faut enregistrer une plus grande profondeur de l'arrêt.

Enregistrement des fonctions (4. Déroulement de la ligne)

Déroulement de la ligne

Le moteur assiste la rotation de la bobine pendant le déroulement de la ligne.

• Le mécanisme s'enclenche à partir de 2m50 après l'enregistrement de la profondeur de l'arrêt automatique.
• La bobine débute sa rotation pour éviter le bouclage, une fois le moulinet enclenché.
• La vitesse de descente est adjustable de 'lent' à 'rapide' (32 niveaux disponibles). Vous pouvez programmer la vitesse à l'aide du bouton 'MODE'

-Faites attention à la bobine car elle tourne dans le sens du déroulement si l'embrayage est enclanché pendant le déroulement, à cause de la rotation du moteur.

1. Presser 'MODE' pour visualiser la vitesse de descente. La vitesse augmente en appuyant sur le bras de levier.

2. Presser 'MODE' 3 fois pour faire apparaître 0.00 au compteur, pour confirmer. LLe sigle '糸送' apparaît, la lampe clignote.

Pendant le déroulement de la ligne, la vitesse ne peut pas être modifiée.

Enregistrement des fonctions (5. Réglage de la vitesse de remontée par palier)

Sélection de la vitesse

1. Presser le bouton 'MODE'.

Si le signe シャクリ apparaît, pousser le bras de levier ou appuyer sur le bouton 'RESET' pour obtenir l'écran ci-contre.

2. Presser le bouton 'MODE' une nouvelle fois.

La programmation de la remontée par palier est accessible. (La valeur préréglée est 15.)

3. Etablir la vitesse à l'aide du bras de levier.

La puissance équivaut à celle du levier de puissance. (Après l'enregistrement, il retient cette valeur jusqu'au prochain changement.) -Le bobinage s'arrête si le bouton "REMONTÉE PAR PALIER" est pressé pendant l'enroulement avec le levier de puissance.

Lorsque la puissance est à son maximum, en appuyant sur le bouton 'remontée par palier' le moteur s'adapte immédiatement au mode choisi.

4. En pressant le bouton 'MODE' on retourne à l'indication de profondeur.

1. Pendant la remontée par palier, la vitesse n'est pas indiquée.

Enregistrement des fonctions (6. Inversion du compteur)

Inversion du compteur

Deux compteurs valent mieux qu'un! Ce moulinet peut indiquer la profondeur à partir de la surface et à partir du fond.

L'enregistrement par défaut de l'inversion du compteur est l'indication de vitesse mesurée d'enroulement pendant l'enroulement électrique. Si vous voulez utiliser l'inversion du Compteur comme auparavant, mettre la fonction d'inversion du compteur en marche. (Voir page 28)

L'exemple suivant montre pour une profondeur totale de 100m, la position du poisson à 94m de la surface et à 6m du fond.

1. Débrayer (la bobine libérée) et lancer le montage. (Après il est remis à zero à la surface de l'eau, voir page 20.)

OFF

1. Au fond ou quand la longueur voulue de ligne est déroulée, embrayer en tournant le levier ou l'embrayage à main.

ON

1. Au fond, tendre la ligne relâchée, et quand la longueur voulue de la linge est déroulée, presser le bouton 'INVERSION DU COMPTEUR' pour remettre l'indication du compteur à 0.0. On peut connaître la position du montage relative à la position enregistrée sur l'écran du compteur. (La figure montre l'exemple de la position supérieure de 6 m.)

-En pressant le bouton, le timer entre en fonction, et cette fonction est utile pour connaître le temps exact de pêche.
-La fonction PICK UP sert au bobinage électrique, seulement quand le bouton est pressé.

1. Pour lever des poissons ou récupérer le montage, on peut programmer la vitesse avec le levier de puissance, ainsi le bobinage électrique s'arrête au bord du bateau.

Enregistrement des fonctions (7. Dandine (Jerk))

Dandine (Jerk)

Cette fonction est pratique pour laisser le moulinet agir seul.

Après avoir effectué votre choix, appuyer sur le bouton 'remontée par palier/jerk' la fonction démarre.

Il est possible de modifier la vitesse du jerk à l'aide du bras de levier.

1. Presser le bouton 'MODE' pour accéder à la fonction.

(La figure droite montre l'écran d'enregistrement préréglé de remontée par palier. Pour l'enregistrement de jerk', l'écran du pattern de jerk est indiqué.
(Lorsque le mode jerk' est sélectionné, la fonction de remontée par palier est inactive.)

1. Le mode de 'jerk' est sélectionné à l'aide du bras de levier.

Quatre modes différents sont disponibles.

Les indications apparaissent dans l'ordre suivant;

Etapes 1.2.3 - Longueur (m) - Temps d'arrêt (sec.) - Position (m)

1. En pressant le bouton 'MODE', l'écran suivant (du pattern) apparaît et l'enregistrement est fini.

Simultanément, il passe à l'écran d'enregistrement de la longueur de 'jerk'.

1. Suivant les opérations des processus 2 et 3, de la même façon, enregistrer le temps d'arrêt puis la portée (m).

En pressant le bouton 'Jerk' de n'importe quel écran d'enregistrement de 'Jerk', cela complète l'enregistrement et commence l'action dandine avec l'écran affichant l'indication de la profondeur de l'eau.

Un appui long sur le bouton 'MODE' laisse apparaître l'écran de profondeur plus rapidement.

1. Après avoir pressé le bouton 'Jerk', le jerk commence comme programmé avec le levier de puissance.

La vitesse est contrôlée avec le bras de levier.

Au démarrage, le sigle シャクリ clignote.

Une nouvelle pression sur le bouton arrête l'action.

(Dans la position OFF, シャクリ clignote mais il n'enroule pas.)

-En pressant le bouton Jerk' pendant le jerk, ou en tournant le levier de puissance vers la position OFF (son d'alarme), l'action s'arrête

Enregistrement des fonctions (7. Dandine (Jerk))

Dandine/Jigging

Vous pouvez sélectionner différents types de jerk. (voir pages précédentes)

• En pressant le bouton 'Jerk' la fonction se déclenche et le signe シャクリ apparaît. Appuyer une autre fois, arrête le jerk. Le levier de puissance règle la vitesse de jerk.
• Le bras de levier permet un changement rapide de vitesse de 'Jerk'
• Si un poisson mord pendant l'action de 'jerk' : l'arrêt est immédiat si le bras de levier est sur la position 'OFF'. Ensuite le rembobinage normal s'effectue à l'aide du bras de levier.
• Voir schéma page 18.

1. Position

Vous pouvez sélectionner le nombre d'étapes.

(Choix idéal)

Une étape Deux étapes Trois étapes Tableau principal

Le tableau 123 par défaut est la méthode pour laquelle le nombre d'étapes est sélectionné automatiquement par l'ordinateur du moulinet.

2. Longuer du 'jerk'

Vous pouvez sélectionner la longueur de ligne enroulée pendant un 'jerk'. Selon le poids du plomb, la vitesse de remontée, la longueur du jerk peut être déréglée.

Le choix de la longueur est de 50cm minimum à 10m maxi (par tranches de 50cm).

(meilleur choix)

Enregistrement des fonctions (7. Dandine (Jerk))

3. Temps d'arrêt

Vous pouvez choisir le temps d'arrêt entre deux jerks. Ce temps est établi en secondes.

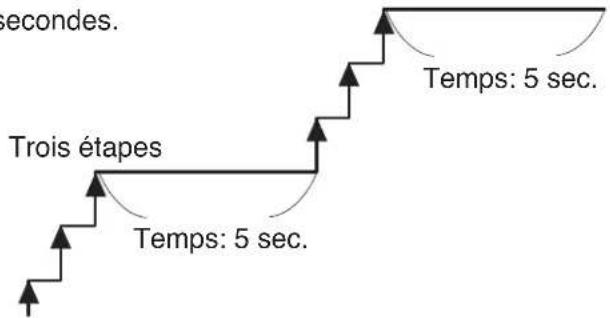

Exemple)

Trois étapes toutes les 5 secondes.

Trois étapes

secondes. Trois étapes Temps: 5 sec. Temps: 5 sec.

(L'écran montre un intervalle de 5s)

- Si le temps sélectionné est plus long que le temps pour la pêche au feeder, c'est ce dernier qui prend la priorité.

4. Position du jerk

La position de profondeur de 'Jerk' se fait selon votre choix. La profondeur est ajustable mètre par mètre. Si la position est à zéro, le jerk s'effectuera jusqu'à l'arrêt automatique.

Exemple)

Position à 20m.

(L'écran montre une plage de Jerk de 20 mètres)

Enregistrement des fonctions (8. Indication de vitesse de bobinage)

Vitesse de récupération

Enregistrée par défaut, la partie basse de l'écran indique la vitesse de récupération.

L'écran pêche au feeder indique le temps restant jusqu'à l'arrêt automatique. (P29)

Les indications du compteur peuvent être changées et indiquer la vitesse de récupération.

L'unité de mesure est en m/mn.

1. Presser 'MODE' pour faire apparaître l'indicateur de vitesse. L'écran indique 23

L'inversion de compteur est sur 'OFF' par défaut. (Unité: m/minute)

1. Enclencher le bras de levier.

2. Quand l'écran indique la prochaine option (enregistrement de déroulement de la ligne), cela complète l'enregistrement.

3. Presser le bouton 'MODE' 3 fois (à partir de l'écran d'enregistrement de déroulement de la ligne) pour afficher l'écran de la profondeur d'eau, et toujours, le compteur inverse entre en fonction.

Enregistrement des fonctions (9. Temps restant avant arrêt automatique)

Temps restant jusqu'à l'arrêt automatique

Deux compteurs valent mieux qu'un! Ce moulinet peut indiquer la profondeur à partir de la surface et à partir du fond.

Quand le moulinet est programmé pour indiquer la vitesse de récupération, l'écran indique le temps restant avant l'arrêt. Cependant l'écran disparaîtra environ 5 secondes avant d'atteindre la position 'Auto-stop'

Cette fonction marche si le temps restant est de moins de 7mn, alors le cercle clignote partiellement.

(Exemple d'indication)

• Les signes indiquent les secondes.
• Chaque segment représente une minute.

Temps restant: 2 mn30 sec

Temps restant: 5 min 30 sec

• Si vous ne souhaitez pas voir le temps restant avant 'l'arrêt automatique', positionnez le compteur de profondeur sur 'ON' (voir page 28)
• Vous ne pouvez pas obtenir seulement le temps restant avant d'atteindre la position 'arrêt automatique'.

Pour récupérer 50m de ligne jusqu'à l'arrêt, il faut 29 secondes à 80m/mn.

Enregistrement des fonctions (10. Réglages option 'feeder')

Remontée automatique

Au bout de quelques moments (minutes), le moulinet commence à rembobiner automatiquement.

• Après un pré enregistrement et au bout de 5mn, le moulinet commence la remontée automatique.
• Une fois réglé, le 'timer' indique タイマー sur l'écran. Pour quitter, remettre à zéro.
• La présélection peut-être confirmée en utilisant le bouton d'inversion du compteur.
• En dehors d'une position de la ligne à +20m ou -20m, les fonctions d'indicateur de profondeur ne sont plus actives.

1. Presser 'MODE' pour accéder à l'enregistrement du timer. (Voir page 18 – 19.)

Le signe タイマー apparaît sur l'écran. Le réglage par défaut est de zéro minute ou OFF.

Le 'timer' permet de pêcher efficacement, car le moulinet fonctionne au bon moment.

1. Utiliser le bras de levier pour établir le nombre de minutes. (La figure ci-contre est positionnée sur 3mn.)

Enregistrement des fonctions (10. Réglages option 'feeder')

3. Appuyer 2 fois sur 'MODE'.

• L'écran d'indication de profondeur apparaît, la procédure est enregistrée.
• Le signe タイマー est visible sur l'écran.
• L'enregistrement du temps peut-être vérifié en pressant le bouton 'inversion du compteur'.
• Un appui long sur le bouton 'MODE' permet de revenir rapidement à l'écran initial.

4. Quand le temps (en minutes) est atteint, le moulinet commence à rembobiner à la vitesse maximum.

L'alarme se déclenche alors.

Cette fonction est très utile pour effectuer le bon timing.

• On obtient l'indication du temps passé après la présentation du montage. Elle peut être utilisée pour pêcher au feeder, en mode jerk ou pour enrouler la ligne.
• Le timer s'active à partir de 7m sauf si la zone de pêche est mémorisée.
  Le temps est calculé en secondes si le temps restant est inférieur à 60 secondes, en minutes si le temps restant est supérieur à 60 secondes.

Le compteur indique d'abord les secondes, puis après 60 secondes, les minutes.

Le cadre externe représente 10 secondes par segment.

1. En inversant le compteur, le timer repart à 0.0.

Enregistrement des fonctions (11. Révision)

Révision

Vous pouvez réviser les enregistrements lorsque le compteur n'indique pas la bonne profondeur correspondante avec les repères de couleur sur la ligne.

L'exemple ci-contre montre le cas ou le compteur indique 103m alors que les repères de couleur couleurs de ligne indiquent 100m.

1. Presser le bouton 'MODE' pour indiquer à l'écran le temps total de pêche et la longueur totale de fil bobiné. (Voir page 18 – 19.)
2. Presser 'MODE' et 'RESET' en même temps pendant 2 secondes. Vous avez accès à l'écran de révision.
3. Pousser le bras de levier jusqu'à la position 100.0. (Occasionnellement le chiffre exact est difficile à obtenir.)
4. Une fois atteint le chiffre 100.0, presser 'MODE' pour revenir à l'écran de profondeur. Après cette procédure, le compteur inverse disparaît. Pour l'utiliser de nouveau, presser le bouton 'INVERSE DU COMPTEUR' encore une fois. Avec cette procédure l'inversion de compteur est remise à zéro. Sur l'écran de révision, en appuyant sur 'RESET' on revient aux valeurs non révisées.

103.0 m 船止

Enregistrement des fonctions (12. Fixation de l'étrier)

Si vous utiliser une lourde charge, il est recommandé d'utiliser l'étrier pour maintenir le moulinet solidement sur la canne. L'étrier accepte un diamètre de 25mm à 34mm

1. Insérer la patte de fixation et la serrer fermement à laide des écrous.

1 Boulon Ecrou Rondelle Serrer Clef plate

1. Maintenir la canne sur la patte et fixer l'étrier (voir dessin).

2 Canne Etrier Ecrou

- Si les écrous sont trop serrés vous pouvez endommager la canne selon le matériau, spécialement des matériaux composites. Serrer selon le produit utilisé.

Fonctions utiles

Alarmes diverses

De nombreuses informations sont disponibles via l'alarme.

Alarme du bras de levier

- Le bras de levier en position 'Maxi' et en position 'OFF' déclenche l'alarme.

Alarme 'Arrêt automatique'

- Pendant la remontée, l'alarme se déclenche tous les 2m, à partir de 6m. A l'arrêt final, l'alarme émet un long signal sonore.

Alerte de profondeur de pêche

- L'alarme se déclenche tous les 2m, 6m avant d'atteindre la profondeur de pêche programmée. Un signal sonore long est émis une fois la profondeur atteinte. (Tant que le ligne n'a pas atteint 6m à partir de la profondeur mémorisée, l'alarme ne se déclenche pas.)

Bip sonore

- Chaque pression sur un bouton déclenche un signal sonore qui confirme la manipulation.

Alarme en cas de survoltage

- En cas de survoltage, l'alarme se déclenche en continu. Déconnecter immédiatement le moulinet.

Alarme du timer

- La remontée en pêche au feeder est signalée par une alarme.

Eclairage de l'écran

L'éclairage de l'écran favorise la lecture tôt le matin ou en pêchant la nuit.

L'éclairage de l'écran favorise la lecture tôt le matin ou en pêchant la nuit.

- Tant que le moulinet est connecté à la batterie, l'écran reste lumineux.

• Pour pêcher en toute sécurité, le moulinet accepte des charges importantes. En cas de surcharge, l'alimentation se coupe et l'écran indique la figure ci-contre.
• Lorsque l'indication du timer feeder passe à l'écran normal, on peut bobiner de nouveau après avoir tourner le levier de puissance vers la position OFF (son d'alarme) une fois.

Caractéristiques techniques

Liste de specifications

Nom		TANACOM BULL 750
Code du produit		40801005
Ratio (Récupération manuelle)		2.3 : 1
Poids (g/oz)		1260 g / 44.4 oz
Puissance de frein maxi (kg/lb)		22kg/48lb
Capacité (m)		DAIWA BRAIDED BRAIDEDMONO
		PE6(80lb)-700m(770yds)	30lb-700m(770yds)	60lb-700m(770yds)
		PE8(100lb)-500m(550yds)	40lb-500m(550yds)	80lb-500m(550yds)
		PE12(150lb)-300m(330yds)	——	120lb-300m(330yds)
Roulements à billes		4
Voltage		DC 12 V – 16.8 V
Vitesse maximale (sans poids)		130 m / min
Vitesse normale maximum (avec 1.5kg)		Environ 125m/min
Puissance maxi		64 kgf
Consommation (Ampères)	À vide	3
	En pêche	10
	Max	30
Changement de vitesse	Sans charge	0 – 130 m / min (en continu)

Compteur

Indication de profondeur	Compteur Haut : 0.0 – 999.9 mCompteur Bas : -99.9 – 999.9 m
Utilisation	Entre -10° et +60° (Degrés centigrades)

Liste des pièces

TANACOM BULL750

Selon le modèle acheté, vous pouvez rencontrer certaines différences. Nous vous remercions pour votre compréhension.

Disfonctionnements

Symptomes	Causes éventuelles Que faire		Ref. page
Le moteur ne s'enclenche pas.	Le compteur est à 0.0 m.	C'est normal. C'est la fonction pour éviter le sur bobinage. Presser lebouton‘RESET’ pour continuer.	21,22
	Le levier n'est pas sur la position ‘OFF’.	Tirer le bras sur ‘OFF’ pour démarrer l'enroulement.	9
	Alimentation défectueuse.	Utiliser une source d'alimentation appropriée (batterie en charge)	2
L'écran est faible.	La batterie se vide.	Recharger la batterie.	3
	Le cordon est déconnecté.	Replacer le cordon.	5
	Le branchement est mauvais.	Connector les câbles correctement.	2
Le compteur inverse n'apparaît pas.	Lesboutons n'ont pas été correctement appuyés.	Appuyer sur ‘inversion de compteur’.	24
	Pendant le bobinage électrique, le compteur inverse ne s'affiche pas.	Mettre le mode inverse en fonction dans l'écran‘MODE’.	28
La function ‘Jerk’ ne s'active pas.	Le bras de levier est sur ‘OFF’.	Appuyer sur le bras de levier.	25
	Le mode ‘remontée par palier’ est selectionné.	Sélectionner la fonction ‘Jerk’ en appuyant sur‘MODE’.	25-27
Le moulinet a des à-coups.	Voltage faible.	Remplacer la batterie ou la recharger.	3
	Une source d'alimentation instable sur le bateau est utilisée.	La source d'alimentation du bateau est instable et peut causer des disfonctionnements. Utiliser une batterie en usage exclusif pour le moulinet électrique.	2
La fonction ‘arrêt automatique’ ne marche pas.	Vous n'avez pas appuyé sur lebouton‘RESET’.	Presser ‘RESET’ pour enregistrer la profondeur à zero à la surface.	20
	Erreur dûe au poids du lest ou au roulis du bateau.	Ajuster les parameters de la function auto-stop.	21,22
	Elongation de la ligne.	Ajuster le compteur de profondeur à la surface.	20
Erreur de compteur.	Elongation de la ligne.	- Mettre le compteur à zéro.- Reviser l'écran.- Enregistrer les données à nouveau.	203210-17
La remontée par palier ne fonctionne pas	L'enregistrement de la vitesse est à zéro.	Presser‘MODE’ pour sélectionner la vitesse de remontée	23

Pour toute opération de maintien, contacter votre revendeur qui seul est habilité à nous transmettre le moulinet pour réparation, révision ou commande de pièces.

Reference/Référence/Hinweis Instrucciones/Riferimenti

COMPANY NAME	DAIWA SPORTS LIMITED
ADDRESS	Netherton Industrial Estate, Wishaw ML2 0EY, Lanarkshire,Scotland, U.K.
TEL NO.	01698-355-723
Web Address	http://www.daiwasports.co.uk/

COMPANY NAME	DAIWA FRANCE S.A.S
ADDRESS	25 BOULEVARD INDUSTRIELBP 3020876304 SOTTEVILLE LESROUEN CEDEX. FRANCE
TEL NO.	02-32-91-96-50
Web Address	http://www.daiwa-france.fr/

COMPANY NAME	DAIWA CORMORAN SPORTARTIKEL-VERTRIEB GmbH
ADDRESS	Industriestrasse 2882194 GroebenzellGERMANY
TEL NO.	08142-5005-0
Web Address	http://www.daiwa-cormoran.info/
