Type de produit	Antenne satellite
Marque	Metronic
Modèle	498140
Diamètre de la parabole	60 cm
Matériau de la parabole	Acier ou aluminium
Poids	Environ 2,5 kg
Type de LNB	LNB universel (une sortie)
Connecteur LNB	Femelle F (à visser)
Alimentation	Par le récepteur satellite via câble coaxial (13/18 V)
Plage d'élévation	0 à 60° (gradué, réglable par pas)
Plage d'azimut	360° (rotation autour du mât)
Fixation	Support mural ou sur mât inclus
Fonctions principales	Réception de signaux satellite TV, orientation manuelle
Type de montage	Extérieur (mur ou mât)
Résistance aux intempéries	Conçu pour usage extérieur, résistant aux UV et à la corrosion
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse, rincer à l'eau claire
Sécurité	Installation hors de portée des enfants, éviter les lignes électriques, fixer solidement pour résister au vent
Pièces détachées et réparabilité	LNB, câble coaxial, visserie de fixation disponibles séparément
Informations générales	Notice d'utilisation en français, 2 pages, format PDF téléchargeable
Garantie	Garantie légale de conformité (2 ans)

FOIRE AUX QUESTIONS - 498140 METRONIC

Comment installer mon antenne satellite Metronic 498140 ?

L'installation nécessite une vue dégagée vers le sud. Montez l'antenne sur le support mural, réglez l'élévation à 25° et orientez-la vers le sud. Connectez le câble coaxial du récepteur au LNB. Effectuez un balayage progressif de l'azimut et de l'élévation jusqu'à obtenir un signal.

Comment ajuster le LNB pour une meilleure réception ?

Dévissez la vis A pour libérer le LNB. Tirez-le au maximum vers l'extérieur. Orientez la sortie F vers le bas. Après avoir calé l'antenne, affinez la rotation et la profondeur du LNB pour optimiser la qualité du signal.

Quel est le diamètre de la parabole du modèle 498140 ?

Le diamètre de la parabole est d'environ 60 cm, ce qui permet de capter les principaux satellites en Europe.

Puis-je utiliser cette antenne par mauvais temps ?

Oui, l'antenne est conçue pour résister aux intempéries. Cependant, des pluies intenses ou une neige épaisse peuvent atténuer le signal. Assurez-vous que la parabole est bien fixée pour résister au vent.

Comment connecter le câble au LNB ?

Le LNB possède une fiche femelle de type F. Vissez le connecteur mâle du câble coaxial sur cette fiche. Veillez à ce que la connexion soit étanche pour éviter les infiltrations d'eau.

Quelle est la procédure de calage de l'antenne ?

Réglez d'abord l'élévation à 25° (position de départ). Orientez l'antenne vers le sud. Sur le récepteur, sélectionnez une chaîne. Balayez l'azimut de 90° autour du sud, puis augmentez l'élévation par pas de 2° jusqu'à obtenir une image. Affinez ensuite pour maximiser le signal.

L'antenne est-elle livrée avec un support de fixation ?

Oui, l'antenne Metronic 498140 est livrée avec un support de fixation mural. Assurez-vous de le fixer solidement sur un mur porteur.

Comment entretenir mon antenne satellite ?

Nettoyez la parabole et le LNB avec un chiffon doux et de l'eau savonneuse. Rincez à l'eau claire. Évitez les produits abrasifs ou solvants. Vérifiez périodiquement les connexions et la fixation.

Que faire si je ne capte aucun signal après l'installation ?

Vérifiez que l'antenne a une vue dégagée vers le sud. Assurez-vous que le câble est correctement connecté au LNB et au récepteur. Augmentez progressivement l'élévation par pas de 2° et balayez l'azimut. Si rien ne fonctionne, essayez avec une autre chaîne ou vérifiez le récepteur.

Puis-je remplacer le LNB moi-même ?

Oui, le LNB est une pièce amovible. Achetez un LNB universel compatible. Dévissez la vis A, retirez l'ancien LNB et insérez le nouveau en orientant la sortie vers le bas. Revissez la vis et reconnectez le câble.

MODE D'EMPLOI 498140 METRONIC

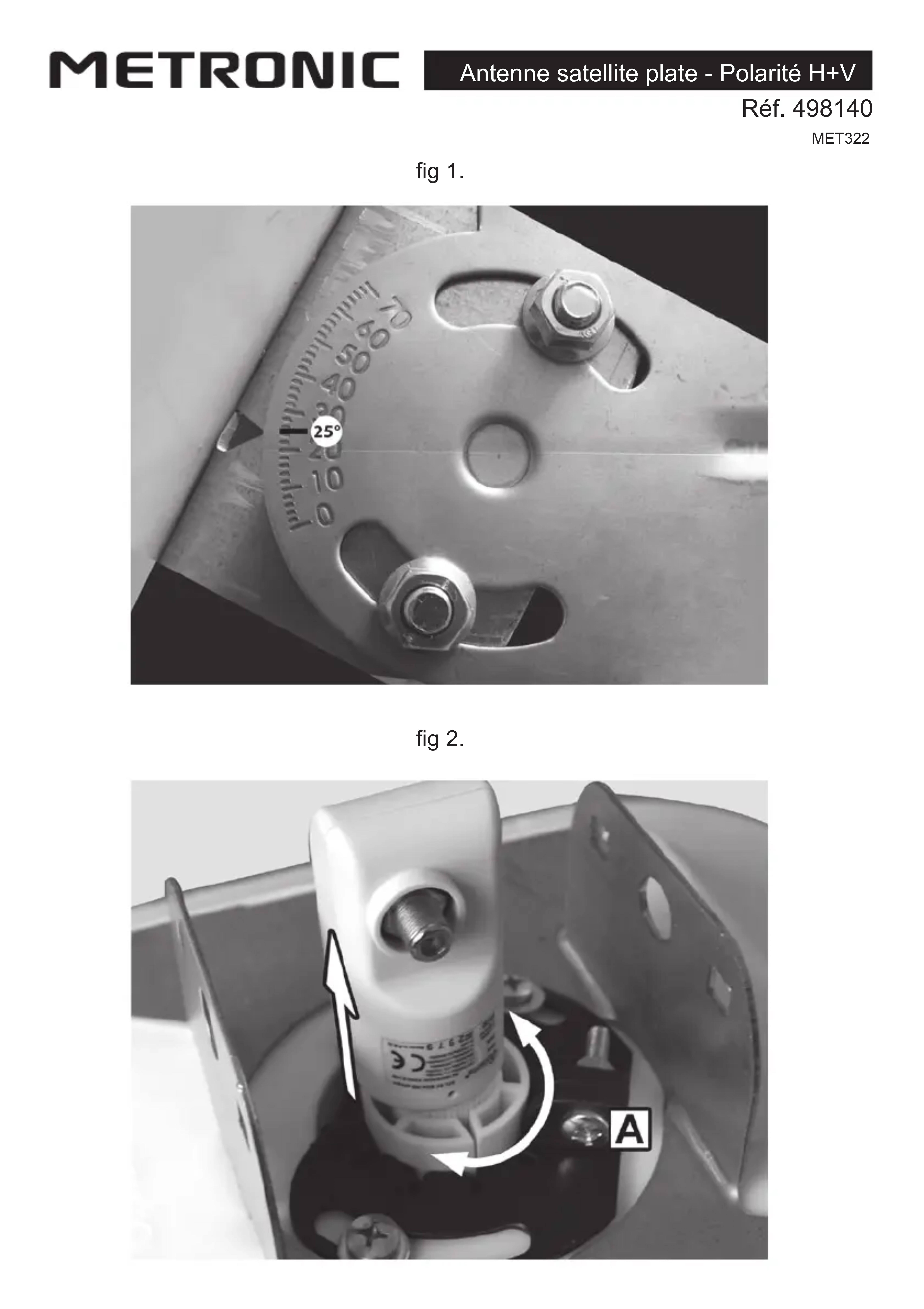

Votre antennes satellite est livrée avec un support de fixation. Avant de fixer cesupport sur le mur, assurez-vous que l'antenne a une vue degagee vers le sud àl'endroit ou vous souhaitez Iinstaller. Le LNB est le bloc de reception dont une partiesort a l'arriere de l'antenne, muni d'une fiche F a visser ou vous connectez le cabled'antenne. Sa position se verrouille en serrant a fond la vis A située a cote du LNB (voir figure 2). Vérifiez que la vis est suffisamment devissée pour pouvoir faire bougerle LNB dans son logement, de manière a affiner sa position a la fin du calage deI'antenne. L'antenne est munie de graduation permettant de repérer la position dedepart (élevation de 25^ ). Ces graduations ne doivent pas etre utilisées pour affinerle calage de I'antenne. En d'autres termes, il est inutile (voire nuisible) de connaîtreI'élevation du satellite pour caler votre antenne.

• Dévissez la vis [A] pour pouvoir faire bouger le LNB dans son logement, puis tirez sur le LNB pour le faire sortir au maximum.
• Faites pivoter le LNB de manière à ce que la sortie (fiche F) soit vers le bas. Le LNB peut également bouger d'avant en arrêt, placez-le en position sortie vers l'arrête.
• Connectez le cable d'antenne de part et d'autre (récepteur satellite et antenne).
  Montez l'antenne et fixez temporairement l'élevation sur 25^ , dirigée approximativement vers le sud (voir figure 1).
• Mettez le récepteur satellite sur une chaine du satellite que vous capter.
• Tout en surveillant l'écran du téléviseur, faites pivoter l'ensemble au tour du mât ou du support d'un quart de tour à droite et un quart de tour à gauche du sud. A ce stade, vous ne devriez rien capter.
  Augmentez l'élévation de 2^ et recommencez un balayage de droite à gauche.
• Recommencez l'opération tant que nécessaire (par pas de 2^ ) jusqu'à obtention de l'image sur le téléviseur. Soyez patient, dans certaines régions, il est normal de devoir balayer jusqu'à 15 fois.
• Affinez la position de l'antenne de manière à Brokerir la(Meilleure qualite d'imagé ou le meilleur niveau (signal et qualité) sur un récepteur satellite.
• Serrez les écrous en voirant à ne pas dégrader l'image par un asymétrique.
• Une fois l'antenne correctement fixée, affinez la position du LNB (en rotation et en profondeur, comme indiquent les flèches de la figure 2) de manière à encore optimiser la qualité de réception.
