MET322 - Adaptateur électrique METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Marque	Metronic
Modèle	MET322 (NetSocket 200+)
Alimentation	110-240 V~, 50/60 Hz
Consommation en marche	2 W
Consommation en veille	< 0,5 W
Interface réseau	Ethernet RJ45 10/100 Base-T
Bande de fréquences	2 - 30 MHz
Codage / Encryption	128 bits AES
Débit maximal	200 Mb/s (HomePlug AV)
Prise antiparasite intégrée	Oui
Température de fonctionnement	5 °C à 35 °C
Température de stockage	-20 °C à 70 °C
Sécurité	Encryption AES 128 bits et appairage sécurisé
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides.
Réparabilité	Ne pas ouvrir. Confier toute intervention à un professionnel qualifié.
Garantie	Garantie légale de conformité (2 ans)

FOIRE AUX QUESTIONS - MET322 METRONIC

Comment installer l'adaptateur CPL Metronic MET322 ?

Branchez un adaptateur près de votre modem et reliez-le via un câble Ethernet RJ45. Branchez le second adaptateur dans la pièce souhaitée et reliez-le à votre appareil (PC, TV, console). Les adaptateurs sont Plug & Play si la clé publique est utilisée.

Comment appairer deux adaptateurs CPL ?

Assurez-vous que les voyants Power et Ethernet sont allumés. Appuyez 8 à 12 secondes sur le bouton Security du premier adaptateur jusqu'à ce que le voyant Power clignote orange une fois. Faites de même sur le second. Puis appuyez 1 à 3 secondes sur le bouton Security du premier, puis dans la minute sur le second. Les voyants PLC s'allument en cas de succès.

Que faire si les voyants PLC sont éteints ?

Vérifiez que les périphériques Ethernet sont allumés. Si les voyants restent éteints, effectuez un appairage ou une réinitialisation (appuyez 20-25 secondes sur Security). Branchez les adaptateurs sur des prises proches et évitez les multiprises parafoudres.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Appuyez sur le bouton Security pendant 20 à 25 secondes. Le voyant Power clignote trois fois en orange. L'adaptateur repasse alors sur la clé publique HomePlugAV et tous les réglages sont effacés.

Puis-je connecter plus de deux adaptateurs ?

Oui, vous pouvez ajouter un troisième adaptateur. Suivez la procédure d'ajout : réinitialisez le nouveau (10-12 sec sur Security), puis appuyez 2 secondes sur son bouton Security et sur l'un des adaptateurs existants dans la minute.

Comment sécuriser ma connexion CPL ?

L'appairage génère une clé privée aléatoire. Effectuez l'appairage comme décrit : après avoir généré la clé sur les deux adaptateurs, appuyez sur le bouton Security de l'un puis de l'autre. La communication est alors cryptée en AES 128 bits.

Que signifie le voyant PLC rouge ?

Le voyant PLC rouge indique un débit inférieur à 20 Mbit/s. Cela peut être dû à une distance trop grande, des interférences ou une prise électrique de mauvaise qualité. Essayez de rapprocher les adaptateurs ou d'éviter les multiprises.

Puis-je brancher l'adaptateur sur une multiprise ?

Il est déconseillé d'utiliser une multiprise parafoudre car elle filtre le signal CPL. Une multiprise standard sans filtre peut fonctionner, mais brancher directement sur une prise murale est optimal. L'adaptateur dispose d'une prise antiparasite intégrée.

Quelle est la consommation électrique en veille ?

En veille, lorsque aucun lien Ethernet n'est détecté, l'adaptateur consomme moins de 0,5 W. En fonctionnement normal, la consommation est de 2 W.

L'adaptateur est-il compatible avec d'autres marques CPL ?

Oui, il est compatible avec les adaptateurs utilisant le standard HomePlug AV (même génération). Cependant, la communication n'est possible qu'avec des adaptateurs de même génération (ici 200 Mb/s). Attention : les adaptateurs 85 Mb/s ne peuvent pas communiquer avec les 200 Mb/s.

MODE D'EMPLOI MET322 METRONIC

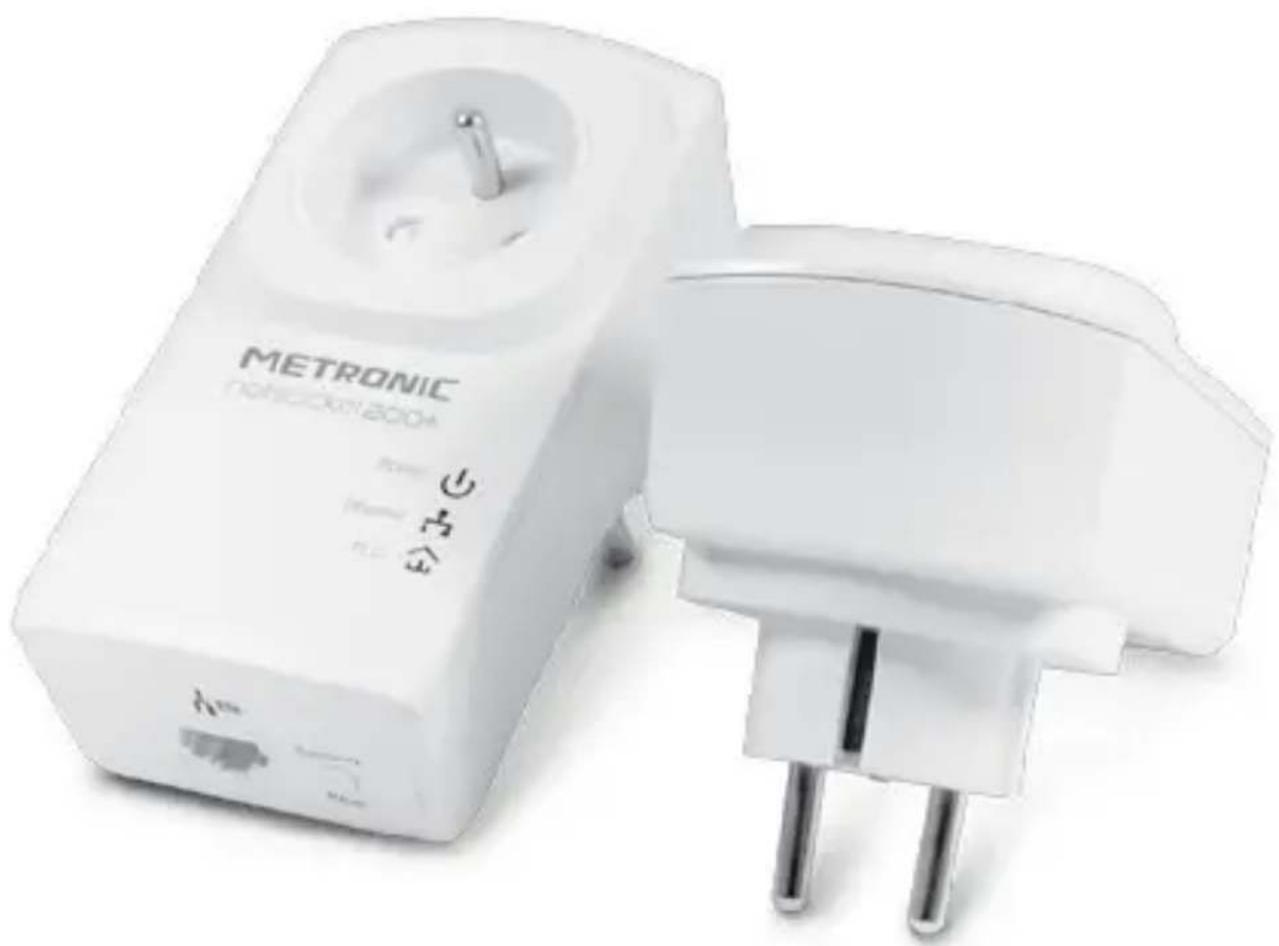

Adaptateur CPL courant porteur en ligne

Ref.: 495414-2

NetSocket 200+

METRONIC

SOMMAIRE

UTILISATION SIMPLIFIÉE

1 Généralités 04
2 Description de l'adaptateur CPL 08
3 Témoins lumineux 09
4 Branchements 09

UTILISATION AVANÇEE

5 Appairage des NetSockets 200+ 11
6 Réinitialisation 11
7 Ajout d'un 3ème adaptateur CPL 200+ 12
8 En cas de problème 12
9 Instructions de sécurité 13
10 Maintenance 14
11 Caractéristiques techniques 15

Assistance et consels

16

> UTILISATION SIMPLIFIÉE

1 - Généralités

Bienvenue dans l'univers des Courants Porteurs en Ligne (CPL) où le réseau électrique devient un réseau intelligent permettant de transporter des informations à haut débit. Grâce aux adaptateurs CPL que nous vous proposons (les NetSockets), il est désormais possible de partager un accès internet ou des données entre différents équipements connectés sur une prise électrique.

L'adaptateur est un module d'interface Ethernet / courants porteurs en ligne permettant de transférer des informations (données, audio ou video) à haut début sur le réseau électrique de votre résidence entre vos équipements informatiques, video, audio.

Le réseau électrique étant le réseau le mieux distribué dans un[bâtiment ou une maison, chaque prise électrique devient donc un point d'accès réseau. L'adaptateur permet ainsi de connecter au réseau électrique tout équipement disposant d'une interface Ethernet 10 / 100 baseT afin d'échanger des données avec les autres équipements également connectés au moyen d'un adaptateur sur ce même réseau électrique et ce, en toute sécurité grâce à l'encryptage qui est réalisé sur les données.

Une mise en oeuvre simple et rapide vous permet de creatorer notre propre réseau local sans réaliser aucun nouveau câblage :

1 - CONNECTEZ (raccordement de l'adaptateur avec l'équipement àmettre en réseau).
2 - PARTAGEZ ET SURFEZ (échange de données entre équipements ou depuis internet).

Vous pourrez ainsi vous connecter de manière totalement « Plug & Play » entre un modem et un PC pour acceder à

internet ou partager des données entre deux PC, ou un PC / une imprimante ...

Le standard HomePlug vous assure une interoperabilité entre adaptateurs de la même génération. Elle vous assure également la possibilité de faire coexistier dans un réseau domestique deux réseaux logiques basés sur des générations différentes. Par exemple, vous pouvez avoir dans votre habitation deux adaptateurs 85Mb/s qui dialoguent entre eux, et en parallèle deux adaptateurs 200Mb/s qui fonctionnent. En revanche, un adaptateur 85 ne peut pas communiquer avec un adaptateur 200.

Exemple d'application n°1 :

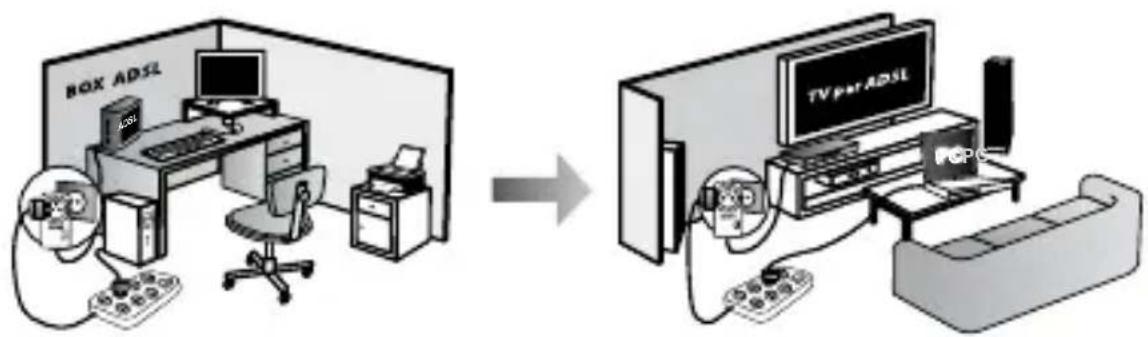

Utilisation la plus freqente : TV sur ADSL

Si vous box TV ADSL (décodeur) n'est pas dans la même pièce que vous modem ADSL, branchez le 1er NetSocket 200+ sur une prise électrique puis reliez-le à votre modem ADSL. Dans la pièce où se trouve votre box TV ADSL, branchez le 2e NetSocket 200+ sur une prise électrique et reliez-le votre box TV ADSL.

Exemple d'application n°2 :

Connexion à internet via le réseau électrique.

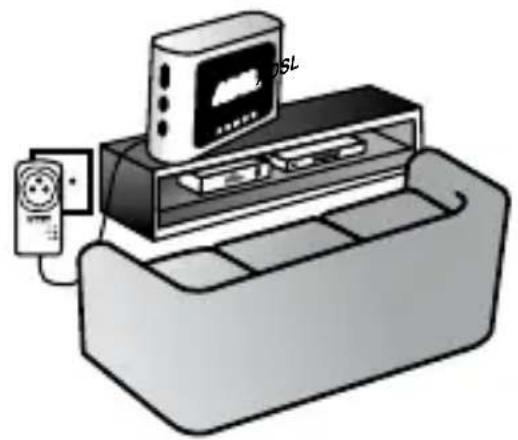

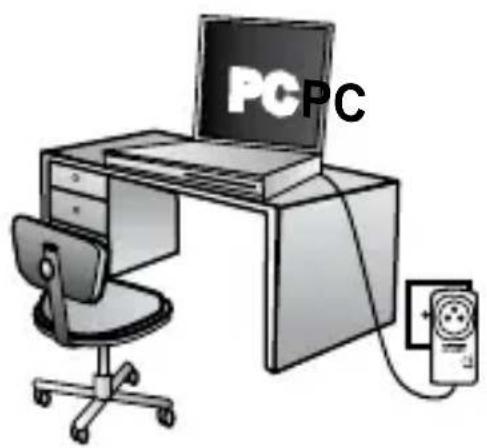

En connectant un adaptateur CPL Ethernet à votre modem ADSL, vous pourrez injector les données haut débit ADSL sur une prise électrique et les récapierer sur une autre prise électrique via un second adaptateur CPL connecté à votre PC. Vous n'êtes donc plus limité à l'emplacement de la prise téléphonique pour installer votre PC. Si votre modem ADSL incorpore la fonction routeur,

vous pourrez connecter plusieurs ordinateurs grâce à des CPL supplémentaires.

Exemple d'application n°3 :

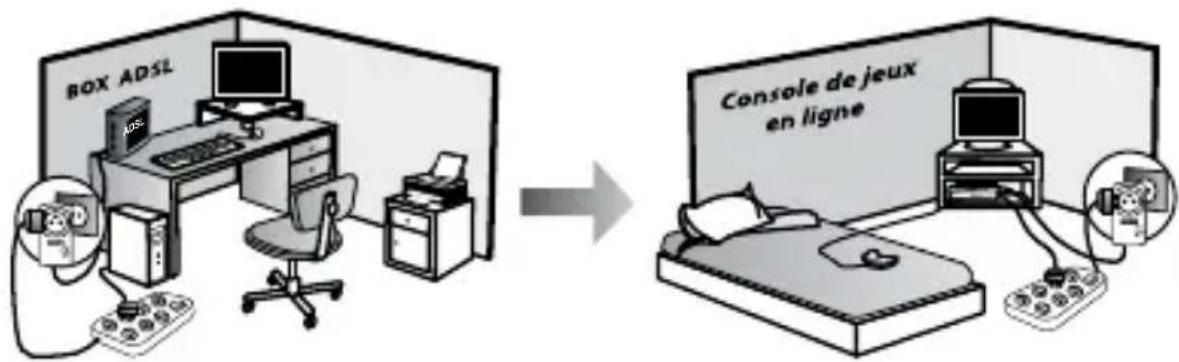

Connector sa console de peux à internet.

De la même manière, si vous poulez connecter votre console de quelques à internet mais que votre modem est dans le bureau et votre console de quelques dans libre salon ou libre chambre, appliquez la procédure de l'exemple n°1. Branchez le 1 er NetSocket 200+ dans libre bureau reliiez-le à votre modem puis dans libre salon branchez le 2 eme NetSocket 200+ et reliiez-le à votre console.

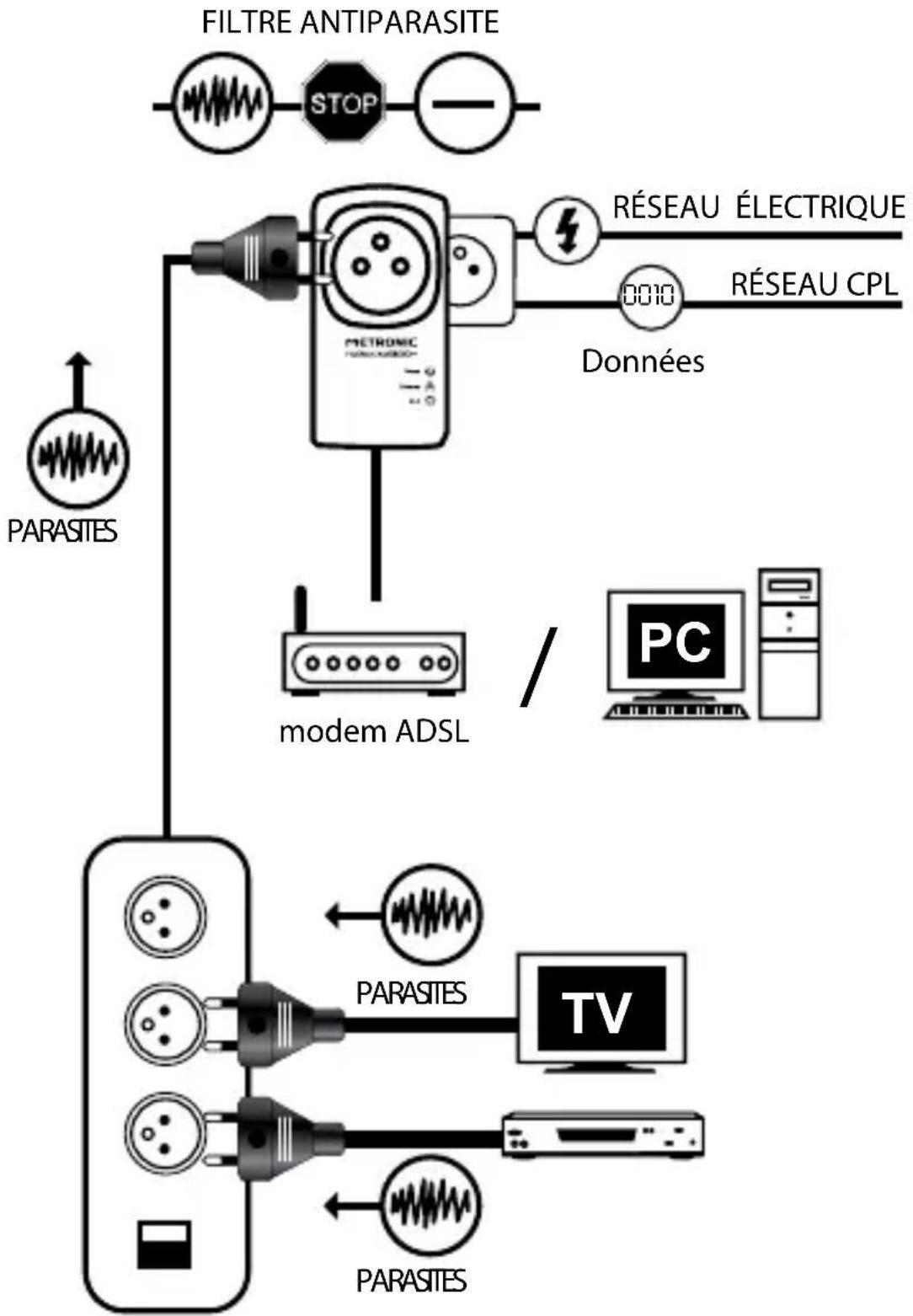

Grêce à sa prise antiparasite intégrée, le NetSocket 200+ vous permet de garder votre prise murale pour connecter vos apparéils électriques directement ou en passant par une multiprise. De plus, sa fonction antiparasite filtreet tous les parasites électriques provenant des apparéils qui lui sont connectés, ce qui améliore la qualité de transmission des données sur le réseau électrique,

et procure donc un débit plus élevé et une plus grande distance maximale entre les adaptateurs CPL.

Exemple de montage avec un NetSocket 200+

2 - Description de l'adaptateur CPL

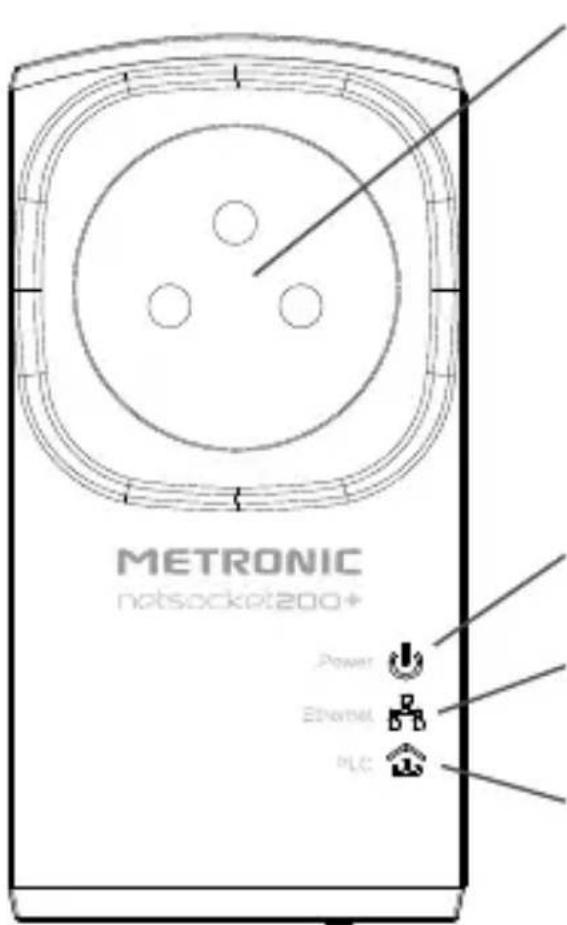

L'adaptateur CPL est muni de voyants indiquant les différents états de l'adaptateur.

Prise antiparasite.

Le filtré intégré élimine les parasites provenant des apparèils électriques branchés dessus pour garantir une communication optimale.

Power :voyant marche.

Ethernet signale la presence du réseau sur le port RJ45.

PLC : signale la transmission de données.

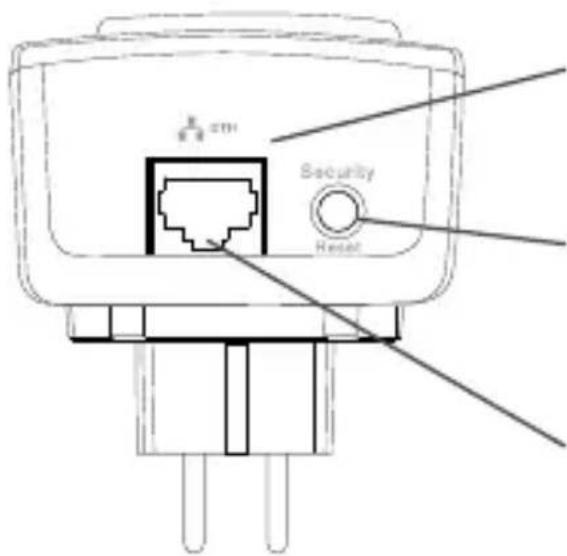

ETH: Port RJ45 pour relier votre modem ADSL.

Security/Reset: Permit de revenir aux paramètres usine, et d'appairer l'adaptateur CPL.

Connecteur RJ45 : pour se relier au modem, au PC, au décodeur...

3 - Témoins lumineux

Les témoins lumineux figurant sur les boîtiers indiquent l'État des fonctionnalités des CPL.

Voyants C	Couleur Allumé fixe Clignotant Eteint
Power Φ	Vert Marcne Allumage ou		appairage en cours	Veille
	Orange 1 fois pour		génération nouvelle clé
			3 fois pour Reset
Ethernet ∅	Vert Réseau connecté Echange de données			Réseau déconnecté
PLC ∑	Vert Débit > 20 Mbit/s En cours		d'appairage	Déconnecté
	Rouge Débit < 20 Mbit/s

Lorsque qu'aucune liaison Ethernet n'est détectée par le Net-Socket, il se met automatiquement en veille après quelques minutes (tous les voyants sont éteints).

Leur consommation est alors inférieure à 0,5W.

4 - Branchements

1 - Branchez une extrémité du cordon RJ45 sur le port Ethernet d'un NetSocket 200+.
2 - Branchez l'autre extrémité du cordon sur le port Ethernet de votre ordinateur ou de tout autre équipement Ethernet (modem, télévision internet...).
3 - Branchez le NetSocket dans une prise électrique.
4 - Branchez le second cordon RJ45 entre le second NetSocket et le modem ADSL (ou un second ordinateur...).

5 - Branchez le second NetSocket sur une prise électrique.

Votre installation est terminée, vous pouvez maintainant vous connecter à internet ou partager des données sur votre réseau domestique.

Si la liaison ne fonctionne pas (voyants PLC

eteints), faites un appairage comme indiqué au paragraph 5 page 11.

Les informations qui passent par vos NetSocket 200+ sur le réseau électriques ne dépassent pas, en principe, votre compteur électrique. Si vous

souhaitez augmenter la sécurité de vos informations, vous pouvez crypter la communication entre CPLs en utilisant la méthode d'appairage (Voir paragraphe suivant).

> UTILISATION AVANCÉE

Pour pouvoir échanger des données, les net sockets doivent utiliser une clé commune, uneASF de mot de passue que chacun des net socket connait. En sortie d'usine, et après une réinitialisation (RESET usine), les net sockets sont régles sur une clé publique appelée «HomePlugAV», ce qui simplifie l'installation, tout en maintainant une confidentialité acceptable puisque les signaux, bloqués par votre compteur électrique, ne sont pas censés quitter le domicile.

Pour une communication parfaitement sécurisée, vous pouze crypter les transmissions grâce à une clé privée, désisie aléatoirement par le netsocket. La suite de ce paragraphe vous indique comment générer une clé privée, et comment apparailler deux net sockets qui sont sur des clés privées différentes. Note : vous ne pouvez pas apparailler deux net sockets tant que l'un des deux est sur la clé publique «HomePlugAV».

5 - Appairage des NetSockets 200+

Si l'installation ne fonctionne pas et que les voyageants PLC sont eteints, il peut etre nécessaire de refaire l'appairage.

L'appairage est également nécessaire si vous souhaitez sécuriser à 100% vos communications.

Procedez alors comme suit :

1 - Si l'un des CPL est en veille (tous les voyants sont eteints), assurer vous que le périphérique à l'autre extrémité du CPL est en fonctionnement (ce qui a pour effet de réveiller le CPL).
2 - Les voyants Power et Ethernet sont allumés, pressez 8 à 12 secondes le bouton Security sur le premier CPL et relâchéz-le. Le voyageant Power clignote en orange une fois. Le NetSocket vient de générer une clé privée.
3 - Effectuez la même manipulation sur le second CPL.
4 - Appuyez pendant 1 à 3 secondes sur le bouton Security du premier CPL. Le voyant Power clignote. Le NetSocket est en attente d'appairage.
5 - Dans un début d'une minute, appuyez pendant 1 à 3 secondes sur le bouton Security du second CPL. Levoyant Power clignote également. Les NetSockets sont appairés.

En cas de succès, après quelques secondes, les voyageants PLC restent allumés ou clignotent. En cas d'échec, ils restent éteints.

6 - Réinitialisation

La réinitialisation remet l'appareil dans le même état qu'en sortie d'usine.

En cas de problème, c'est la première chose à faire, sur tous les coupleurs CPL de votre domicile.

La réinitialisation remet le NetSocket sur la clé publique «HomePlugAV», et supprime donc tout cryptage des communications.

Pour réinitialiser, appuyez entre 20 et 25 secondes sur le bouton Security, le voyant Power clignote trois fois en orange.

7 - Ajout d'un 3ème adaptateur CPL 200+

Suivez les étapes suivantes :

1 - Branchez le 3ème adaptateur CPL 200 Mbit/s.
2 - Branchez le cable Ethernet entre ce 3ème adaptateur et le PC par exemple.
3 - Appuyez 10 à 12 secondes sur le bouton d'appairage pour réinitialisez le 3ème adaptateur CPL.
4 - Attendre la fin du clignotement duvoyant Power
5 - Appuyez 2 secondes sur le bouton d'appairage du 3ème adaptateur CPL.
6 - Appuyez 2 secondes sur le bouton d'appairage de l'un des deux 2 premiers adaptateur CPL auchioix (par exemple le plus proche du 3ème).

Les étapes 5 et 6 doivent être effectuées en moins d'une minute.

7 - Dès que levoyant Power arrête de clignoter et que tous les voyants PLC sont verts, l'installation est terminée et opérationnelle.

8 - En cas de problème

Si le débit est trop faible (voyant DATA rouge) ou inexistant (voyants DATA éteints alors quils sont allumés sur une même multiprise):

• N'utilisez pas de multiprise parafoudre car celle-ci filtreet la communication sur le réseau électrique.
• Débranchez et rebranchez l'un des NetSocket 200+.
• Branchez un des NetSocket 200+ sur une autre prise électrique plus proche électriquement de l'autre NetSocket 200+.
• Réinitialisez tous les NetSockets comme indiqué au paragraphe 6 page 11.

9 - Instructions de sécurité

Avant de raccorder les produits et de lesmettre sous tension, merci de dire les consignes de sécurité suivantes:

Lire et suivre attentivement toutes les instructions et averissements inclus dans ce manuel avant toute installation et mise en marche de ce produit.

Positionnement :

• A l'abri de toute source liquide et gazeuse pouvant entraîner la détérioration du produit.
• Sur une surface non conductrice et non inflammable.
• Eloiigné de toute source de chaleur directe ainsi que du rayonnement solaire.
• Dans un espace non confiné où la ventilation alentour est normale.
• Sans obturation des aérations du produit.
• Ce produit est destiné pour un fonctionnement sur le secteur 230V, 50Hz.
• Branchez l'adaptateur CPL sur des prises électriques de type Europe (3 pôles).
• N'utilisez pas de rallonge ou de multiprise entre l'adaptateur CPL et la prise murale.

• N'utilisez que les cordons fournis avec le produit pour le rac-cordement au secteur ou à d'autres équipements informati-ques et Electroniques.

• Ne laissezaucun objectreposer surle cablede connexion et pouvant l'endommager.

• Positionnez le cable de connexion de manière à ce qu'on ne puisse pas marcher dessus.

10 - Maintenance

• Ne pas réparer ou entretenir vous-même ce produit. Seul du personnel qualifié peut intervenir en cas de maintenance. L'ouverture du produit expose à des tensions dangereuses et autres risques. Pour la réparation ou l'entretien faire appel à votre revendeur.
• La garantie délivrée avec le produit au moment de l'achat ne pourra être appliquée en cas d'ouverture ou de manipulation non-conformé du produit.
• Contacter d'office votre revendeur dans les cas suivants :
• Lorsque le cable a ete endommagé
• Si un liquide quelconque s'est renversé sur le produit
• Si le produit a eté exposé à la pluie
• Si le produit ne fonctionne pas normalement alors que vous avez suivi l'ensemble des instructions et consignes de sécurité.

11 - Caractéristiques techniques

Chipset BCM60321

Bande de fréquences 2 - 30 MHz

Codage 128 AES

Alimentation 110-240V~ 50/60Hz

Consommation en marche 2W

Consommation en veille < 0.5W

Température de fonctionnement de 5^ à 35^

Température de stockage de -20^ à 70^

Malgré le sein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique: 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 18h

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes avant tout appel:

• Modèle de terminal : NetSockets 200+ (495414-2)

Ce logo signifie qu'il ne faut pas jeter les apparêils hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles deContainir peuvent nuire à la santé et à l'environnement. Faites reprendre ces apparêils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
