SPM250S - Projecteur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de projecteur	Projecteur numérique
Résolution	1920 x 1080 (Full HD)
Luminosité	2500 lumens
Contraste	3000:1
Technologie d'affichage	DLP
Connectivité	HDMI, USB, VGA
Dimensions	300 x 230 x 100 mm
Poids	2.5 kg
Durée de vie de la lampe	5000 heures (mode normal)
Utilisation recommandée	Présentations, films, jeux vidéo
Maintenance	Nettoyage régulier du filtre, remplacement de la lampe
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Garantie	2 ans

FOIRE AUX QUESTIONS - SPM250S SAMSUNG

Quelle est la résolution native du projecteur SAMSUNG SPM250S ?

La résolution native du projecteur SAMSUNG SPM250S est de 1920 x 1080 pixels (Full HD).

Comment connecter mon ordinateur au projecteur SAMSUNG SPM250S ?

Vous pouvez connecter votre ordinateur au projecteur SAMSUNG SPM250S via un câble HDMI. Assurez-vous de sélectionner la bonne source d'entrée sur le projecteur.

Le projecteur SAMSUNG SPM250S est-il compatible avec les appareils mobiles ?

Oui, le SAMSUNG SPM250S est compatible avec les appareils mobiles via une connexion sans fil ou un câble HDMI, selon les spécifications de votre appareil.

Comment ajuster la mise au point sur le projecteur ?

Pour ajuster la mise au point, utilisez la bague de mise au point située sur l'objectif du projecteur. Tournez-la jusqu'à ce que l'image soit nette.

Quelles sont les dimensions du projecteur SAMSUNG SPM250S ?

Les dimensions du projecteur SAMSUNG SPM250S sont de 25 cm x 20 cm x 10 cm.

Quelle est la durée de vie de la lampe du projecteur ?

La durée de vie de la lampe du projecteur SAMSUNG SPM250S est d'environ 3000 heures en mode normal et jusqu'à 5000 heures en mode éco.

Comment résoudre les problèmes d'image floue ?

Pour résoudre les problèmes d'image floue, vérifiez la mise au point, assurez-vous que le projecteur est correctement positionné par rapport à l'écran, et vérifiez si la source vidéo est de bonne qualité.

Le SAMSUNG SPM250S dispose-t-il d'un mode éco ?

Oui, le projecteur SAMSUNG SPM250S dispose d'un mode éco qui réduit la luminosité pour prolonger la durée de vie de la lampe et réduire le bruit.

Comment effectuer une réinitialisation d'usine du projecteur ?

Pour effectuer une réinitialisation d'usine, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions à l'écran.

Où puis-je trouver des mises à jour du firmware pour le SAMSUNG SPM250S ?

Vous pouvez trouver des mises à jour du firmware sur le site officiel de Samsung dans la section support pour le modèle SPM250S.

MODE D'EMPLOI SPM250S SAMSUNG

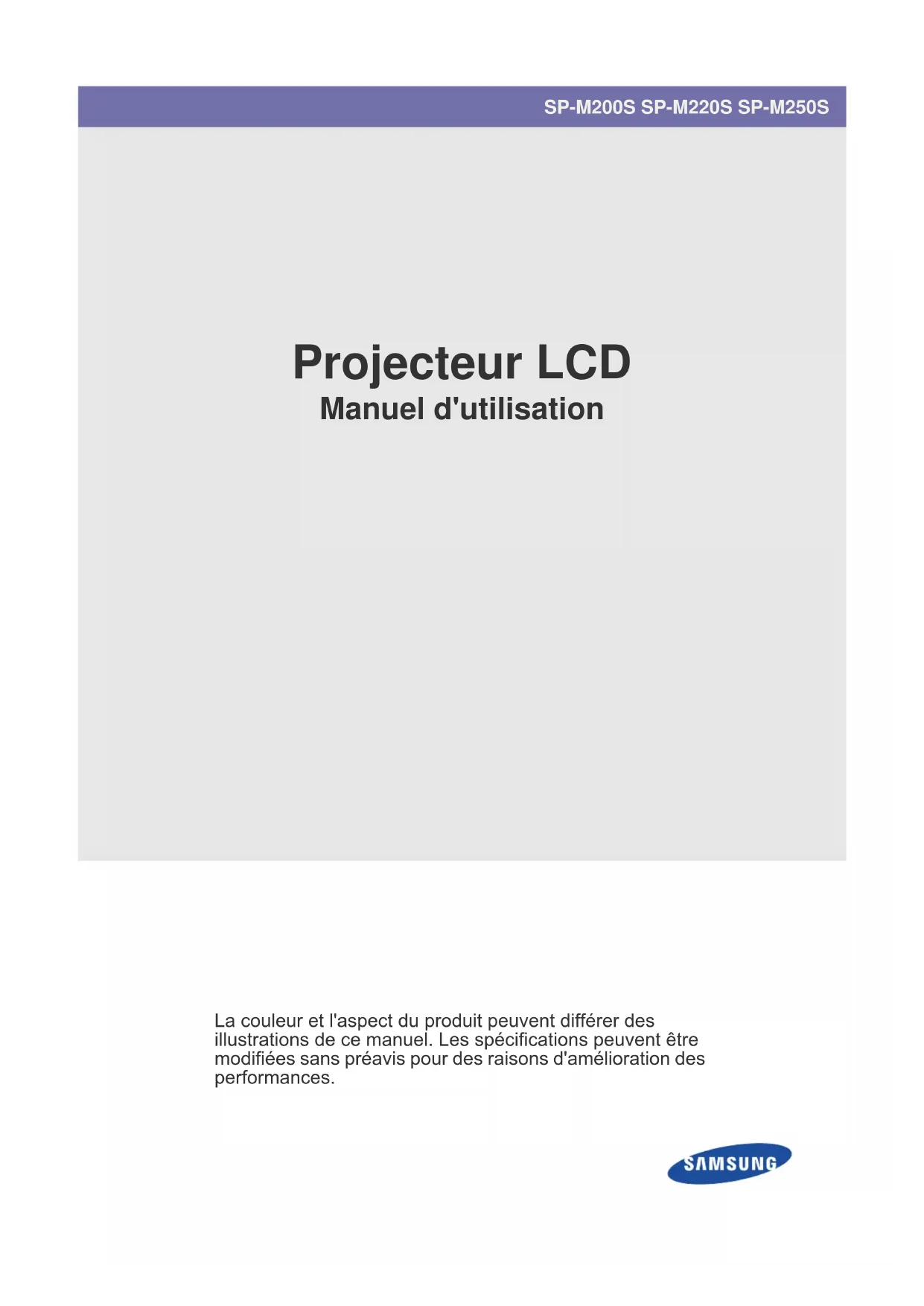

Manuel d'utilisation

La couleur et l'aspect du produit peuvent différer des illustrations de ce manuel. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

CONSIGNES DE SÉCURITÉ ESSENTIELLES

Avant de commencer 1-1

Conservation et entretien 1-2

Consignes de sécurité 1-3

INSTALLATION ET RACCORDEMENT

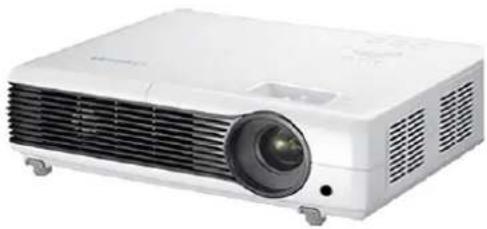

Contenu de l'emballage 2-1

Installation du projecteur 2-2

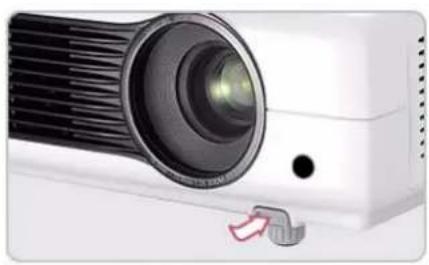

Mise à niveau avec pieds réglables 2-3

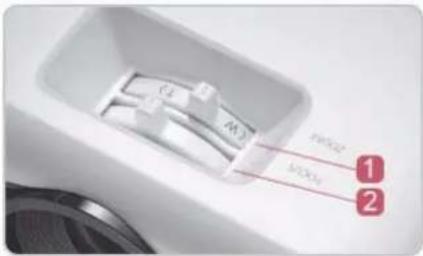

Zoom et mise au point 2-4

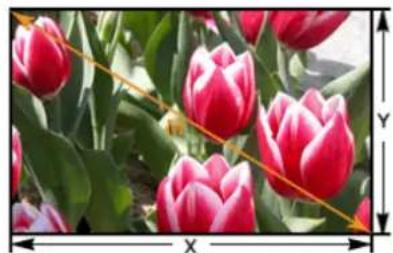

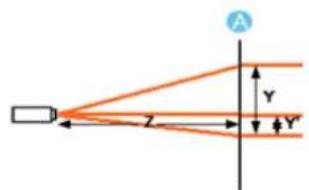

Taille de l'écran et distance de projection 2-5

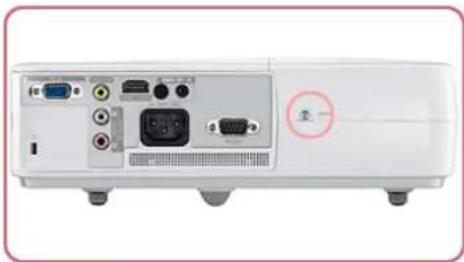

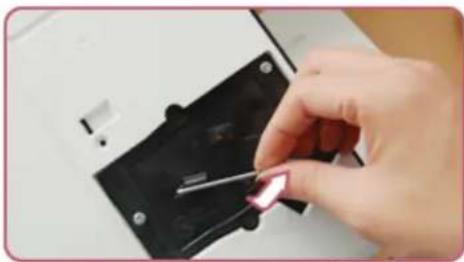

Remplacement de la lampe 2-6

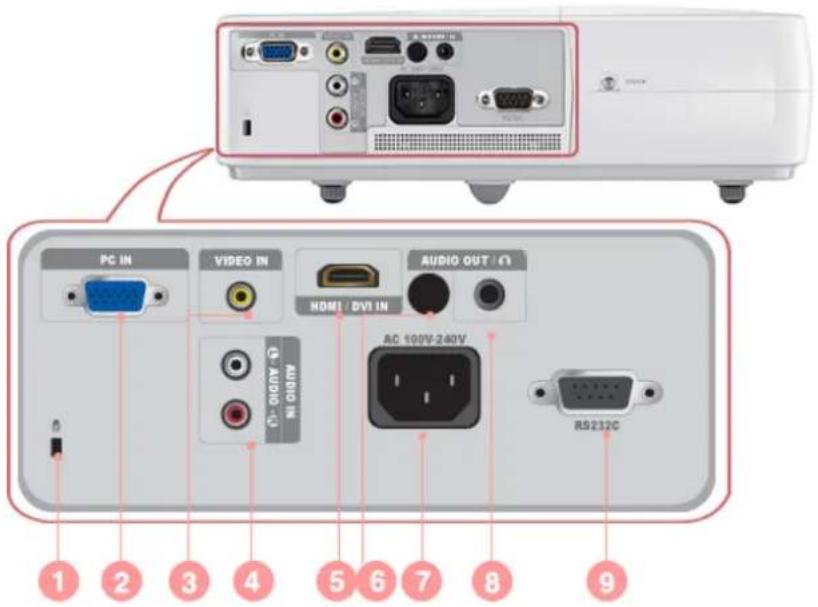

Arrière 2-7

Modes d'affichage pris en charge 2-8

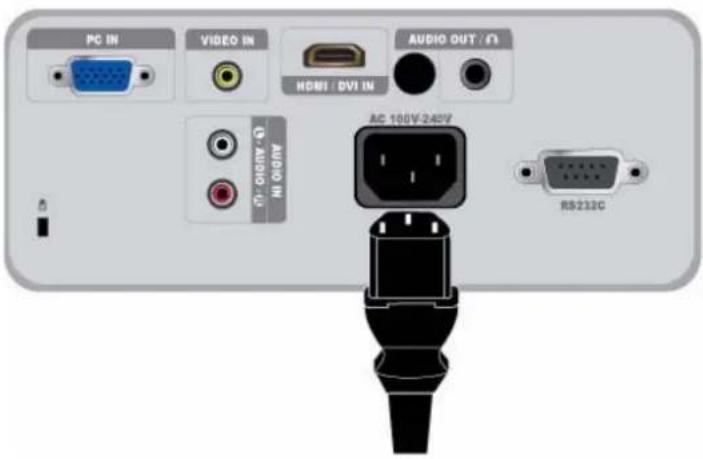

Branchement de l'alimentation 2-9

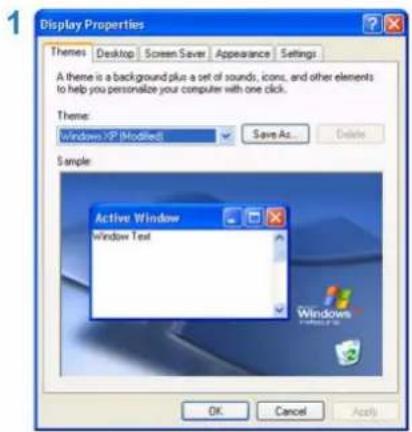

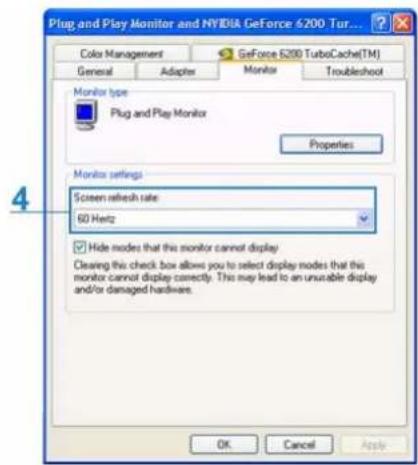

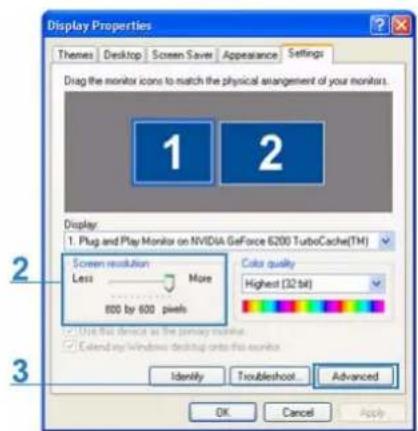

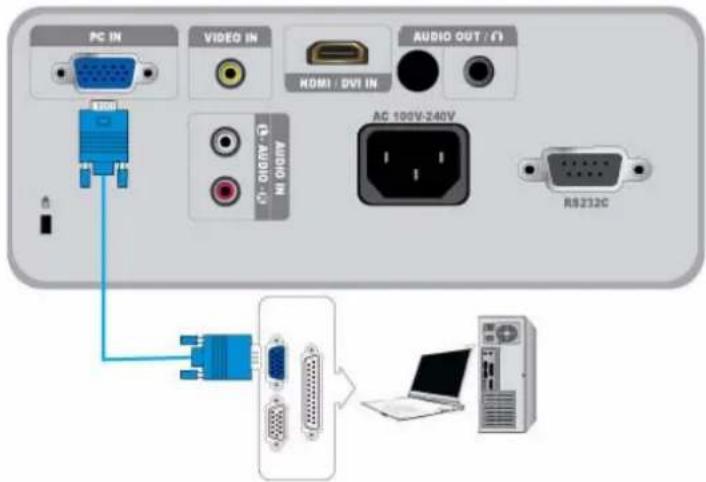

Connexion à un PC et configuration du PC 2-10

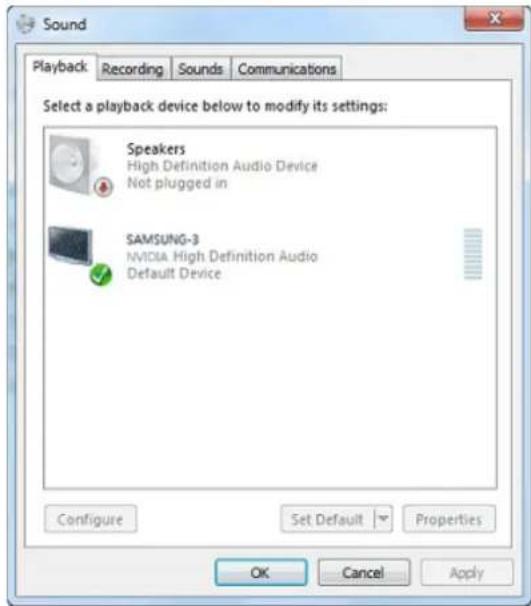

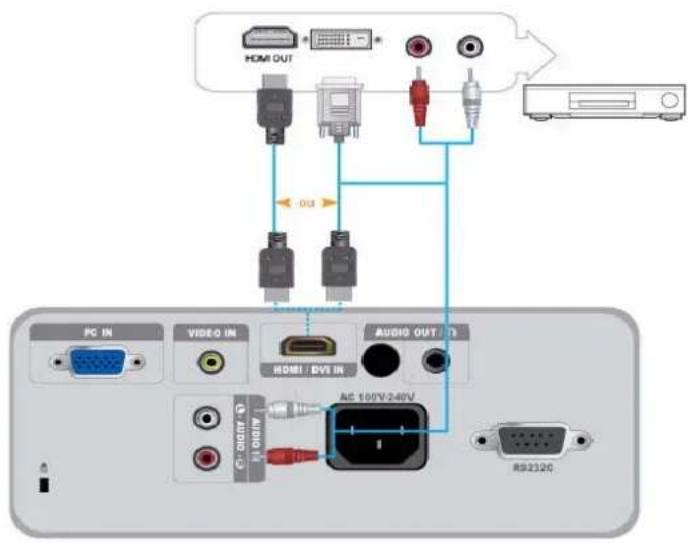

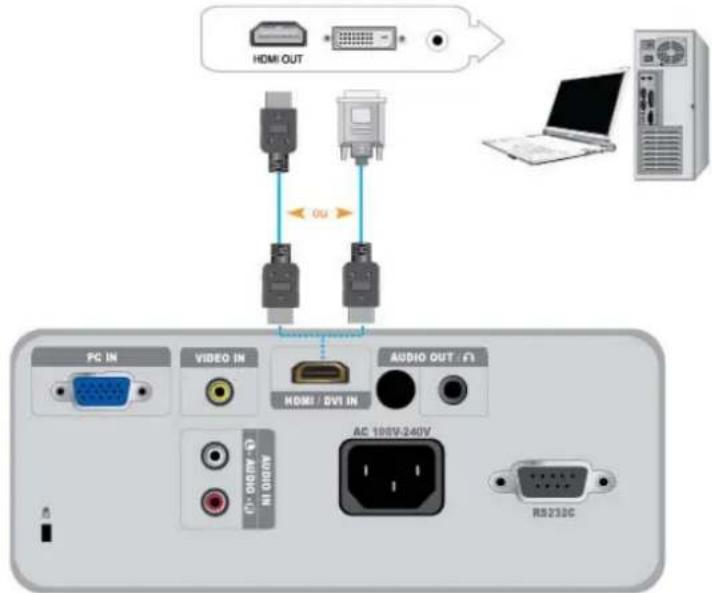

Connexion d'un PC à l'aide d'un câble HDMI/DVI 2-11

Connexion d'un périphérique compatible HDMI 2-12

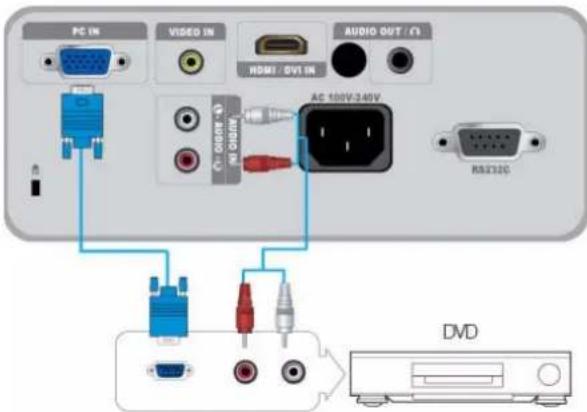

Connexion d'un périphérique AV à l'aide d'un câble D-Sub ..... 2-13

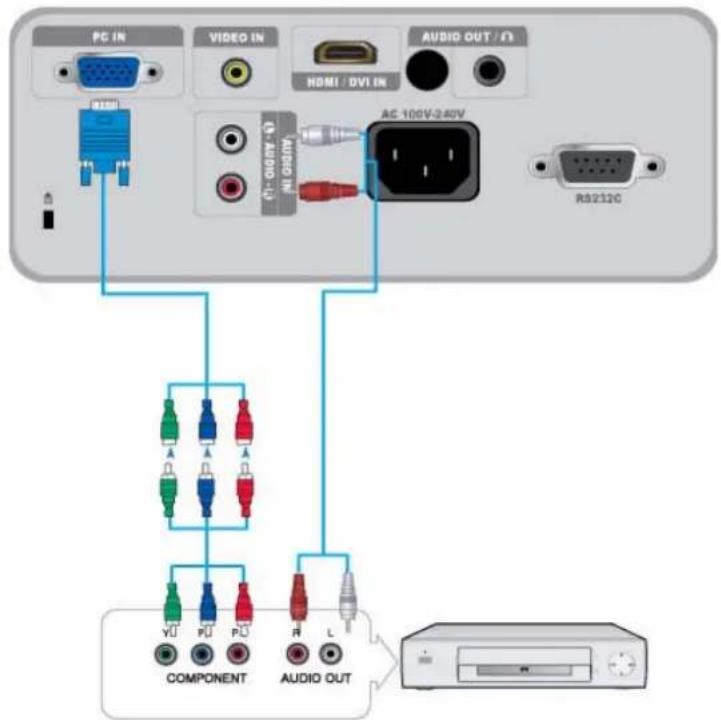

Connexion d'un périphérique AV à l'aide d'un composant de sortie 2-14

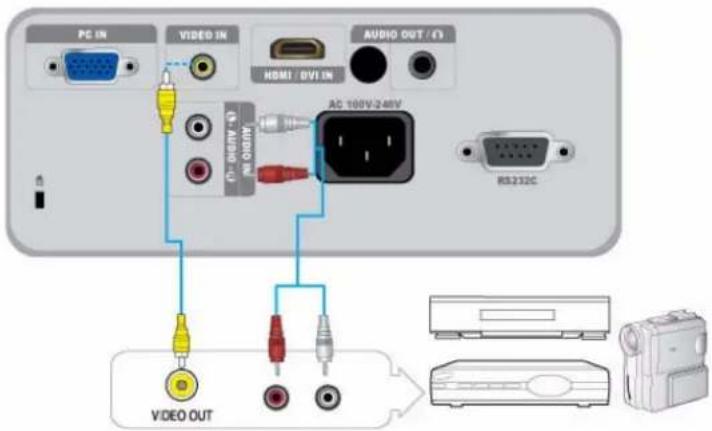

Connexion à l'aide d'un câble vidéo 2-15

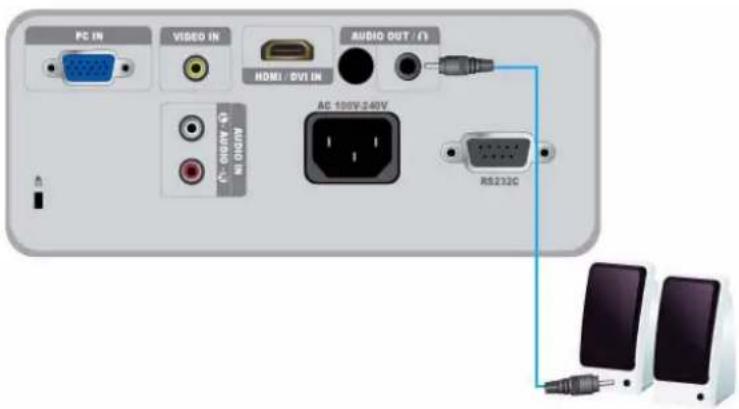

Connexion d'un haut-parleur externe 2-16

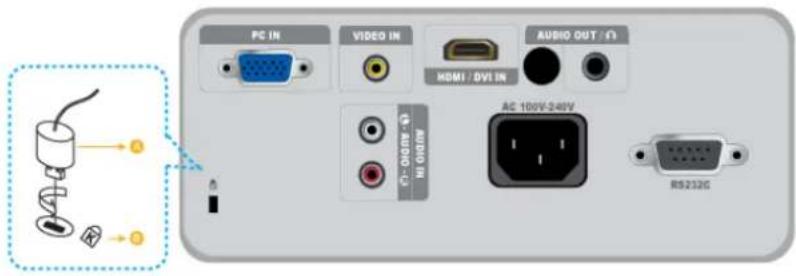

Fente pour verrou Kensington 2-17

UTILISATION

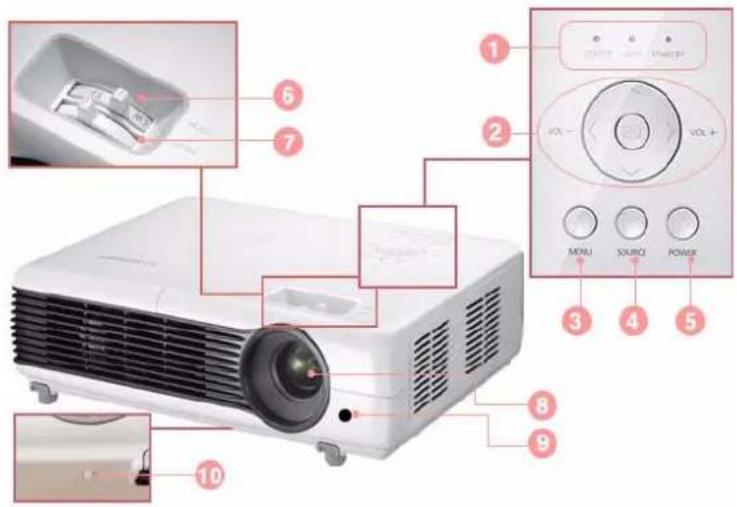

Caractéristiques du produit 3-1

Partie avant/ supérieure 3-2

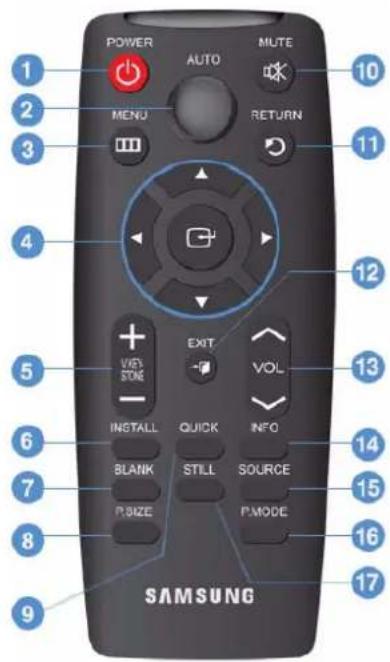

Télécommande 3-3

Indications des LED 3-4

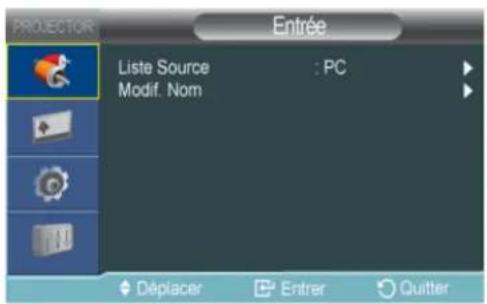

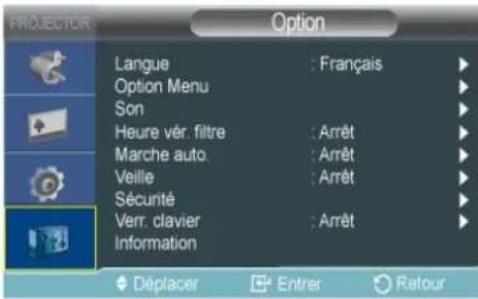

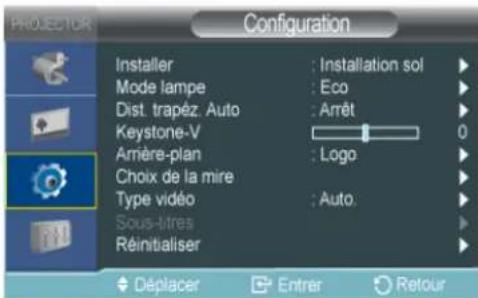

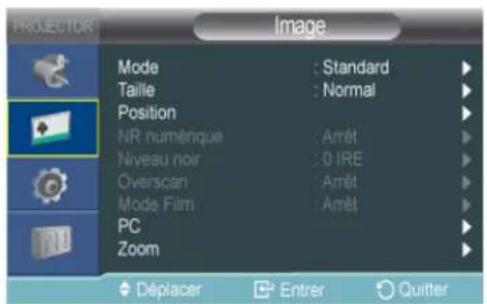

Utilisation du menu de réglage sur écran (OSD) 3-5

DÉPANNAGE

Avant de contacter le service d'assistance 4-1

INFORMATIONS COMPLÉMENTAIRES

Caractéristiques 5-1

RS232C Tableau de commandes 5-2

Contactez SAMSUNG WORLDWIDE 5-3

Mise au rebut appropriée - Europe uniquement 5-4

1 Consignes de sécurité essentielles

1-1 Avant de commencer

Icônes utilisées dans ce manuel

ICÔNE NOM SIGNIFICATION
	Attention	Indique des situations où la fonction pourrait ne pas fonctionner ou où le réglage pourrait être annulé.
[K2c8]	Remarque Indique une astuce ou un conseil au sujet de l'utilisation d'une fonction.

Utilisation de ce manuel

• Lisez attentivement les consignes de sécurité avant d'utiliser ce cet appareil.
• Si un problème survient, reportez-vous à la section "Dépannage".

Avis de copyright

Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances.

Copyright © 2010 Samsung Electronics Co., Ltd. Tous droits réservés.

Le copyright de ce manuel est détenu par Samsung Electronics, Co., Ltd.

Le contenu de ce manuel ne peut être reproduit, distribué ou utilisé, en tout ou en partie, sous quelque forme que ce soit, sans l'autorisation écrite de Samsung Electronics, Co., Ltd.

Des frais d'administration peuvent vous être facturés si.

(a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut.
(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
(b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut.
(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

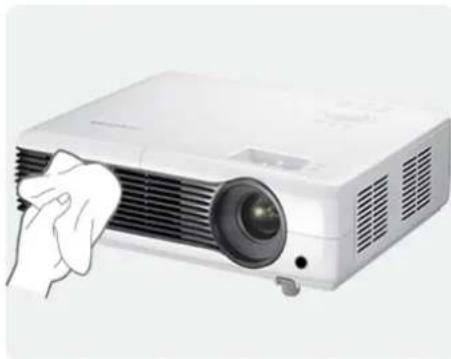

Nettoyage de la surface et de l'objectif

Nettoyez le projecteur à l'aide d'un chiffon doux et sec.

• Evitez de nettoyer l'appareil au moyen d'un produit inflammable, tel que du benzène ou du solvant.
• Evitez de griffer l'objectif avec un ongle ou un objet pointu. Vous pourriez rayer ou endommager l'appareil.
• Evitez de nettoyer l'appareil au moyen d'un chiffon humide ou en projetant directement de l'eau dessus.
  La présence d'eau à l'intérieur de l'appareil présente un risque d'incendie, d'électrocution ou de défaillance.
• Une tache blanche peut apparaître sur la surface du projecteur si celle-ci entre en contact avec de l'eau.

L'aspect et la couleur peuvent varier en fonction du modèle.

Nettoyage à l'intérieur du projecteur

Pour nettoyer l'intérieur du projecteur, contactez un centre de service Samsung agréé.

- Contactez un centre de service si de la poussière ou une autre substance a pénétré à l'intérieur du projecteur.

Icônes utilisées pour les consignes de sécurité

ICÔNE NOM SIGNIFICATION
	Avertissement	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-ges corporels graves, voire mortels.
	Attention	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-ges corporels ou matériels.

Signification des symboles

Ne pas exécuter. A exécuter.

Ne pas démonter.

Le cordon d'alimentation doit être débranché de la prise murale.

Ne pas toucher.

Mise à la terre requise pour éviter tout risque d'électrocution.

Alimentation électrique

Les illustrations suivantes sont fournies à titre d'illustration et peuvent varier selon les modèles et les pays. L'aspect et la couleur peuvent varier en fonction du modèle.

Avertissement

Branchez solidement le cordon d'alimentation.

- Le non-respect de cette consigne risque de provoquer un incendie.

Evitez d'utiliser une fiche, un cordon ou une prise d'alimentation endommagé.

• Cela pourrait provoquer un choc électrique ou un incendie.

Evitez de brancher plusieurs appareils électriques sur une même prise murale.

- Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison de la surchauffe de la prise murale.

Evitez de plier ou de tordre excessivement le cordon d'alimentation, ainsi que de placer des objets lourds dessus.

- Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Evitez de brancher ou de débrancher l'alimentation électrique si vous avez les mains humides.

- Cela engendrerait un risque d'électrocution.

Pour déplacer l'appareil, éteignez-le et débranchez le cordon d'alimentation, le câble d'antenne et les autres câbles reliés à l'appareil.

- Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Veillez à brancher le cordon d'alimentation à une prise murale avec mise à la terre (pour équipements d'isolation de classe 1 uniquement).

- Cela pourrait provoquer un choc électrique ou une blessure.

Attention

Lorsque vous débranchez le cordon d'alimentation de la prise murale, veillez à le tenir par la prise et pas par le cordon.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

Evitez de brancher et débrancher la prise secteur pour allumer ou éteindre l'appareil. En d'autres termes, n'utilisez pas la prise secteur comme interrupteur de mise sous tension.

Débranchez l'appareil avant de le nettoyer.

- Le non-respect de cette instruction présente un risque d'électrocution ou d'incendie.

Conservez le cordon d'alimentation à l'écart de toute source de chaleur.

Branchez le cordon d'alimentation à une prise murale aisément accessible.

- Si un problème survient sur l'appareil, vous devez débrancher le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique.

Installation

Avertissement

Evitez d'installer l'appareil à un endroit exposé à la lumière directe du soleil, ou près d'une source de chaleur telle qu'une cheminée ou un radiateur.

- Le non-respect de cette consigne pourrait réduire la durée de vie de l'appareil ou provoquer un incendie.

Evitez d'installer l'appareil dans un endroit mal ventilé, tel qu'une bibliothèque ou un placard.

- Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Lorsque vous installez l'appareil dans un placard ou sur une étagère, veillez à ce que son avant soit totalement soutenu par le placard ou l'étagère.

- Le non-respect de cette consigne pourrait résulter en une chute de l'appareil, qui pourrait ainsi être endommagé ou causer des dommages corporels.

Lorsque vous installez l'appareil sur une console ou une étagère, veillez à ce que l'avant de l'appareil ne dépasse pas de celle-ci.

- L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

Tenez le cordon d'alimentation éloigné de tout radiateur.

- La gaine du cordon électrique pourrait fondre, entraînant un risque de choc électrique ou d'incendie.

En cas d'orage, débranchez le cordon d'alimentation.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

N'installez pas l'appareil dans un endroit exposé à la poussière, à l'humidité (sauna), à l'huile, à la fumée ou à l'eau (pluie, par exemple), ou encore dans un véhicule.

• Cela engendrerait un risque d'électrocution ou d'incendie.

N'installez pas l'appareil dans un local très poussiéreux.

Attention

Evitez d'obstruer les fentes d'aération avec une nappe ou un rideau.

- Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Ne laissez pas tomber l'appareil lorsque vous le déplacez.

- Vous pourriez provoquer une défaillance de l'appareil ou vous blesser.

Lorsque vous posez l'appareil, faites-le délicatement.

- Dans le as contraire, vous pourriez provoquer une défaillance de l'appareil ou vous blesser.

Installez l'appareil hors de portée des enfants.

- Si un enfant manipule l'appareil, celui-ci risque de tomber et de le blesser.

Utilisation

Evitez d'insérer des objets métalliques, tels que des baguettes, des pièces de monnaie ou des épingles à cheveux, ni des objets inflammables, à l'intérieur de l'appareil (fentes d'aération, ports, etc.).

• Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.
• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Ne laissez pas un enfant placer des objets, tels que des jouets ou des gâteaux, sur l'appareil.

- En cherchant à les attraper, l'enfant risquerait de faire tomber l'appareil et de se blesser.

Ne démontez jamais l'appareil et n'essayez pas de le réparer ou de le modifier.

- Si l'appareil doit être réparé, contactez un centre de service.

Ne fixez jamais la lumière de la lampe et ne projetez pas l'image vers les yeux de quelqu'un.

- Cela est très dangereux, surtout pour les enfants.

Evitez d'utiliser ou de poser des aérosols ou objets inflammables à proximité de l'appareil.

- Cela engendrerait un risque d'explosion ou d'incendie.

Lorsque vous retirez les piles de la télécommande, veillez à ce qu'elles ne soient pas ingérées par un enfant. Conservez les piles hors de portée des enfants.

- En cas d'ingestion, consultez immédiatement un médecin.

Evitez de poser de récipient contenant un liquide (vase, pot de fleurs, boissons, cosmétiques, médicaments) ni d'objets métalliques au-dessus de l'appareil.

• Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.
• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Si l'appareil produit un bruit anormal, ou s'il dégage une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'alimentation et contactez un centre de service.

Si de l'eau ou une substance étrangère pénètre dans l'appareil, mettez-le hors tension, débranchez le cordon d'alimentation de la prise secteur et contactez un centre de service.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

Si la fiche ou le câble du cordon d'alimentation est poussiéreux(se), mouillé(e) ou sale, nettoyez-le(la).

N'utilisez pas l'appareil s'il signale une défaillance, comme l'absence de son ou d'image.

- Le non-respect de cette instruction présente un risque d'électrocution ou d'incendie.

- Eteignez immédiatement l'appareil et débranchez le cordon d'alimentation de la prise murale, puis contactez un centre de service.

Lorsque vous nettoyez l'appareil, débranchez le cordon d'alimentation et utilisez un chiffon sec et doux pour le nettoyage.

En cas de fuite de gaz, ne touchez pas l'appareil ou le cordon d'alimentation, et ventilez immédiatement la pièce.

- Evitez d'utiliser des produits chimiques pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du solvant, de l'insectifuge, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc. Vous risqueriez de déformer l'extérieur ou de faire disparaître les mentions imprimées dessus.

- Une étincelle pourrait provoquer une explosion ou un incendie.

- En cas d'orage, ne touchez pas le cordon d'alimentation ni le câble d'antenne.

Lorsque l'appareil est inutilisé pendant un long moment, par exemple quand vous vous absentez, débranchez le cordon d'alimentation de la prise murale.

Ne touchez pas l'objectif de l'appareil.

- Vous risqueriez d'endommager l'objectif.

- Dans le cas contraire, une accumulation de poussière pourrait provoquer une surchauffe ou un court-circuit, ce qui présente un risque d'incendie ou d'électrocution.

Si l'appareil est installé à un endroit où les conditions d'utilisation varient considérable-ment, l'environnement risque de provoquer un grave problème de qualité. Dans ce cas, n'installez l'appareil qu'après avoir consulté notre Centre d'appel.

Ne touchez pas l'extérieur de l'appareil avec un outil tel qu'un couteau ou un marteau.

- Les endroits exposés à de la poussière microscopique, à des produits chimiques, à des températures trop hautes ou trop basses, à un haut degré d'humidité, comme un aéroport ou une gare, où l'appareil est constamment utilisé pendant longtemps, etc.

Si vous laissez tomber l'appareil ou si son boîtier est endommagé, éteignez-le et débranchez le cordon d'alimentation. Contactez un centre de service.

Pour éliminer de la saleté ou des taches sur l'objectif avant, utilisez un aérosol ou un chiffon imbibé de détergent neutre et d'eau.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

Veillez à placer votre télécommande sur une table ou un bureau.

Demandez à un centre de service de nettoyer l'intérieur du projecteur au moins une fois par an.

- Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager l'appareil.

Pour ne pas vous brûler, ne touchez pas les fentes d'aération ni le cache de la lampe lorsque l'appareil fonctionne ou juste après l'avoir éteint.

Ne nettoyez pas l'appareil en projetant de l'eau dessus ou à l'aide d'un chiffon humide. Evitez l'emploi de produits chimiques (détergents, vernis industriel ou pour automobile, produits abrasifs, cire, benzène, alcool) sur les pièces en plastique de l'appareil, comme son boîtier, faute de quoi vous risqueriez de l'endommager.

N'ouvrez aucun capot de l'appareil.

N'employez pas de pile non conforme.

- Cette situation serait dangereuse en raison des hautes tensions électriques à l'intérieur de l'appareil.

Veillez à ne pas toucher l'orifice de ventilation lorsque le projecteur est allumé car de l'air chaud en provient.

Le trou de ventilation reste chaud un moment après l'extinction du projecteur. Evitez de le toucher.

Ne placez pas d'objets craignant la chaleur à proximité du projecteur.

Ne touchez pas la lampe du projecteur. Elle est chaude.

Attention à ne pas perdre le cache de protection de la lentille.

(Les enfants et les personnes ayant une peau sensible doivent être plus prudents.)

- Vous risqueriez d'endommager cette dernière.

Le cache-objectif protège l'objectif et doit être utilisé lorsque le projecteur est éteint.

- Pour cacher l'écran lorsque le projecteur est allumé, utilisez la fonction BLANK.

2 Installation et raccordement

2-1 Contenu de l'emballage

• Déballez l'appareil et vérifiez que vous disposez des éléments répertoriés ci-dessous.
• Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieurement.

Guide de configuration rapide Carte de Garantie/ Carte d'enregistrement (N'est pas disponible dans toutes les agences)

Manuel de l'utilisateur Cordon d'alimentation

Télécommande / 1 pile (CR2025/3V), (non disponible partout)

Chiffon de nettoyage Câble D-Sub Cache-objectif

4 Vis (pour le support de la sus- pension)

Boîtier du projecteur

La suspension n'est pas incluse et doit être achetée séparément. Utilisez les vis jointes pour fixer le projecteur au support de la suspension.

Installez le projecteur de manière à ce que le faisceau soit perpendiculaire à l'écran.

• Positionnez le projecteur de manière à ce que l'objectif soit dirigé vers le centre de l'écran. Si l'écran n'est pas positionné verticalement, il est possible que l'image ne soit pas parfaitement rectangulaire.
• N'installez pas l'écran dans un environnement lumineux. Si l'environnement est trop lumineux, l'image projetée risque d'apparaître ternie et de ne pas s'afficher clairement.
• Si vous utilisez le projecteur dans un environnement lumineux, utilisez des rideaux pour bloquer la lumière.
• Vous pouvez installer le projecteur par rapport à l'écran aux emplacements suivants : Installation sol / Plafond / Projection sol / Proj. Plaf. Pour voir les différentes positions d'installation, reportez-vous aux rubriques ci-dessous.

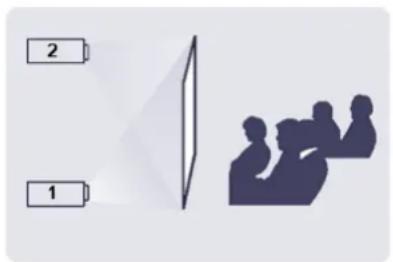

Pour ajuster l'image lors de l'installation du projecteur derrière l'écran

Installation derrière un écran semi-transparent.

Si vous installez le projecteur derrière un écran semi-transparent, vous pouvez utiliser le menu pour ajuster l'image en fonction de l'emplacement du projecteur (projection sol ou projection plafond).

1. Pour la projection sol, appuyez sur :
   Menu > Configuration > Installer > Projection au sol
2. Pour la projection plafond, appuyez sur :
   Menu > Configuration > Installer > Proj. plaf.

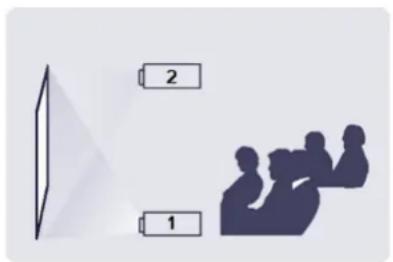

Pour ajuster l'image lors de l'installation du projecteur à l'avant de l'écran

Installation du projecteur face à l'écran.

Lorsque vous installez le projecteur à l'avant d'un écran, vous pouvez utiliser le menu pour ajuster l'image en fonction de l'emplacement du projecteur (installation sol ou installation plafond).

1. Pour l'installation sol, appuyez sur :
   Menu > Configuration > Installer > Installation sol

2. Pour l'installation plafond, appuyez sur :

Menu > Configuration > Installer > Install. Plafond

Appuyez sur les boutons PUSH, comme indiqué, pour régler les pieds et mettre le projecteur à niveau.

Le projecteur peut être réglé à une hauteur allant jusqu'à 30 mm au-dessus du point de référence. Si est réglé sur , la fonction est corrigée automatiquement. Si un réglage fin est nécessaire après la correction automatique, utilisez la fonction .

1 2

Bouton de zoom : Vous pouvez régler la taille de l'image dans la plage de zoom autorisée en actionnant le bouton de zoom.
2 Bague de mise au point : Mettez au point l'image sur l'écran en utilisant la bague de mise au point.

La taille de l'écran détermine la distance à laquelle positionner le projecteur par rapport à l'écran.

Si vous n'installez pas votre projecteur à la distance de projection spécifiée dans le tableau Taille d'écran et distance de projection sous la section 2-5, vous ne pourrez pas régler la mise au point correctement.

A Y Z Y'

A. Écran/Z. Distance de portée/Y'. Distance entre le centre de la lentille et le bas de l'image

Installez le projecteur sur une surface plane et mettez-le à niveau à l'aide des pieds réglables pour obtenir une qualité d'image optimale. Si les images ne sont pas nettes, réglez-les en utilisant le bouton de zoom ou la bague de mise au point, ou en déplaçant le projecteur vers l'avant et vers l'arrière.

Ce projecteur est conçu pour un écran de 80 à 120 pouces pour une qualité d'image optimale.

TAILLE DE L'ÉCRAN DISTANCE DE PORTÉE ÉCART
M (DIAGONALE)	X(HORIZONTALE)	Y (VERTICALE)	Z (ÉTROIT)	Z (LARGE)	Y'
POUCES / CM POUCES / CM POUCES / CM POUCES / CM POUCES / CM
30 / 76,20 24 / 61,00	18 / 45,70 41 / 104,20	35 / 87,80 2,178 / 5	50
40 / 101,60 32 / 81,30	24 / 61,00 55 / 139,00	46 / 117,00 2,904	7,40
50 / 127,00 40 / 101,60	30 / 76,20 68 / 173,70	58 / 146,30 3,630	/ 9,20
60 / 152,40	48 / 121,90	36 / 91,40	82 / 208,50	69 /175,60	4,356 / 11,10
70 / 177,80 56 / 142,20	42 / 106,70 96 / 24	81 / 204,80 5,08	2 / 12,90
80 / 203,20 64 / 162,60	48 / 121,90 109 / 278,00	92 / 23	4,10 5,808 / 14,80
90 / 228,60	72 / 182,90	54 / 137,20	123 / 312,70	104 / 263,30	6,534/ 16,60
100 / 254,00	80 / 203,20	60 / 152,40	137 / 347,50	115 / 292,60	7,260 / 18,40
110 / 279,40	88 / 223,50	66 / 167,60	150 / 382,20	127 / 321,90	7,986 / 20,30
120 / 304,80	96 / 243,80	72 / 182,90	164 / 417,00	138 / 351,10	8,712 / 22,10
130 / 330,20	104 / 264,20	78 / 198,10	178 / 451,70	150 / 380,40	9,438 / 24,00
140 / 355,60	112 / 284,50	84 / 213,40	192 / 486,50	161/ 409,70	10,164 / 25,80
150 / 381,00	120 / 304,80	90 / 228,60	205 / 521,20	173 / 438,90	10,890 / 27,70
160 / 406,40	128 / 325,10	96 / 243,80	219 / 556,00	184 / 468,20	11,616 / 29,50
170 / 431,80	136 / 345,40	102 / 259,10	233 / 590,70	196 / 497,40	12,342 / 31,30
180 / 457,20	144 / 365,80	108 / 274,30	246 / 625,40	207/ 526,70	13,068 / 33,20
190 / 482,60	152 / 386,10	114 / 289,60	260 / 660,20	219 / 556,00	13,794 / 35,00
200 / 508,00	160 / 406,40	120 / 304,80	274/ 694,90	230 / 585,20	14,520 / 36,90
210 / 533,40	168 / 426,70	126 / 320,00	287 / 729,70	242 / 614,50	15,246 / 38,70
220 / 558,80	176 / 447,00	132 / 335,30	301 / 764,40	253 / 643,70	15,972 / 40,60
230 / 584,20	184 / 467,40	138 / 350,50	315 / 799,20	265 / 673,00	16,698 / 42,40
240 / 609,60	192 / 487,70	144 / 365,80	328 / 833,90	276 / 702,30	17,424 / 44,30
250 / 635,00 200 / 5	08,00 150 / 381,00 342	/ 868,70 288 / 731,5	0 18,150 / 46,10
260 / 660,40 208 / 5	28,30 156 / 396,20 356	/ 903,40 300 / 760,8	0 18,876 / 47,90
270 / 685,80 216 / 5	48,60 162 / 411,50 369	/ 938,20 311 / 790,0	0 19,602 / 49,80
280 / 711,20 224 / 5	69,00 168 / 426,70 383	/ 972,90 323 / 819,3	0 20,328 / 51,60
290 / 736,60 232 / 5	89,30 174 / 442,00 397	/ 1007,70 334 / 848	60 21,054 / 53,50
300 / 762,00 240 / 6	09,60 180 / 457,20 410	/ 1042,40 346 / 877	80 21,780 / 55,30
310 / 787,40 248 / 6	29,90 186 / 472,40 424	/ 1077,20 357 / 907	,10 22,506 / 57,20
320 / 812,80 256 / 6	50,20 192 / 487,70 438	/ 1111,90 369 / 936	30 23,232 / 59,00
330 / 838,20 264 / 6	70,50 198 / 502,90 451	/ 1146,70 380 / 965	60 23,958 / 60,90
340 / 863,60 272 / 6	90,90 204 / 518,20 465	/ 1181,40 392 / 994	90 24,684 / 62,70
350 / 889,00 280 / 7	11,20 210 / 533,40 479	/ 1216,20 403 / 1024	,10 25,410 / 64,50
360 / 914,40 288 / 7	31,50 216 / 548,60 492	/ 1250,90 415 / 1053	,40 26,136 / 66,40
370 / 939,80 296 / 7	51,80 222 / 563,90 506	/ 1285,60 426 / 108	2,60 26,862 / 68,20
380 / 965,20 304 / 7	72,20 228 / 579,10 520	/ 1320,40 438 / 111	1,90 27,588 / 70,10
390 / 990,60 312 / 7	92,50 234 / 594,40 534	/ 1355,10 449 / 114	1,20 28,314 / 71,90
400 / 1016,00 320 /	812,80 240 / 609,60 547	/ 1389,90 461 / 117	0,40 29,040 / 73,80

Précautions à prendre lors du remplacement de la lampe

• La lampe du projecteur peut être remplacée. Pour un meilleur fonctionnement, remplacez la lampe au terme de sa durée d'utilisation. Vous trouverez cette information sur l'écran d'informations (Bouton INFO).
• Remplacez la lampe uniquement par celle spécifiée ci-dessous.

- Nom du modèle de lampe : DPL3321U(SP-M200S, SP-M220S, SP-M250S)

- Pour toute question relative à l'achat d'une lampe, reportez-vous à la section 5-3, Comment contacter SAMSUNG dans le monde.

• Avant de remplacer la lampe, vérifiez que le cordon d'alimentation est débranché.
• La lampe étant un produit haute température et haute tension, attendez au moins une heure entre le débranchement du cordon d'alimentation et le remplacement de la lampe.
• La lampe du projecteur se trouve sur le dessus du projecteur.
• Ne placez pas l'ancienne lampe à proximité d'objets inflammables et tenez-la hors de portée des enfants. Il existe un risque d'incendie, de blessure ou de brûlure.
• Enlevez les saletés ou les corps étrangers autour ou à l'intérieur de la lampe en utilisant un aspirateur adapté.
• Lorsque vous manipulez la lampe, évitez de la toucher, excepté par ses poignées. Si vous manipulez la lampe de manière incorrecte, vous risquez d'en réduire la durée de vie et d'affecter la qualité d'image.
• Lors du remplacement de la lampe, placez le projecteur sur une surface plane.
• Le projecteur a été conçu pour ne pas fonctionner si le capot de la lampe n'est pas complètement remonté après le remplacement de la lampe. Si le projecteur ne fonctionne pas normalement, vérifiez l'état de fonctionnement de la LED.

La lampe contient du mercure. Jeter en conformité avec la législation applicable.

Procédure de remplacement de la lampe

La lampe étant un produit haute température et haute tension, attendez au moins une heure entre le débranchement du cordon d'alimentation et le remplacement.

La lampe du projecteur se trouve sur le dessus du projecteur.

1. Retirez la vis illustrée sur la figure ci-dessous, puis ouvrez le cache.

1. Avec le cache ouvert, ôtez les trois (3) vis au-dessus du projecteur, comme illustré ci-dessous.

1. Pour retirer la lampe, tirez la poignée de la lampe comme indiqué sur la figure ci-dessous.

Pour introduire une nouvelle lampe, suivez la procédure inverse.

Remplacement et nettoyage du filtre

Précautions à prendre lors du remplacement du filtre du projecteur:

• Le filtre se trouve sur le côté du projecteur.
• Coupez l'alimentation du projecteur, puis débranchez le cordon d'alimentation une fois le projecteur suffisamment refroidi. S'il ne l'est pas suffisamment, la chaleur interne de l'appareil pourrait en endommager les composants.
• Lorsque vous remplacez le filtre, de la poussière peut tomber.
• Pour toute question relative à l'achat d'un filtre de rechange, reportez-vous à la section «Comment contacter SAMSUNG dans le monde» du chapitre 5.

Pour remplacer ou nettoyer le filtre, procédez comme suit :

1. Coupez l'alimentation du projecteur, puis débranchez le cordon d'alimentation une fois le projecteur suffisamment refroidi.
2. Ouvrez le capot du filtre.

1. Remplacez ou nettoyez le filtre.

• Lors du nettoyage du filtre, utilisez un petit aspirateur pour ordinateurs et petits produits électroniques ou nettoyez-le sous l'eau courante.
  • Veillez alors à bien sécher le filtre. L'humidité peut en effet entraîner la corrosion du filtre.
  • Le filtre doit être remplacé si vous ne parvenez pas à en éliminer la poussière ou s'il est déchiré.
• Après le nettoyage ou le remplacement du filtre, sélectionnez -> dans le menu .

Ouvertures de ventilation

Pour connaître l'emplacement des ouvertures de ventilation, reportez-vous à l'illustration ci-dessous :

• N'obstruez pas les ouvertures de ventilation, au risque de provoquer une surchauffe, et donc une panne, de votre projecteur.

1 Fente de sortie d'air
2 Fente d'admission d'air

PC IN VIDEO IN AUDIO OUT / Ω HDMI / DVI IN AC 100V-240V RS232C 1 2 3 4 5 6 7 8 9

1. Fente pour verrou Kensington 6. Récepteur du signal de la télécommande
2. PortPC IN	7. Port d'entrée Electricité
3. PortVIDEO IN	8. Port AUDIO OUT/ Ω
4. Port[AUDIO IN] L-AUDIO-R 9. PortRS232C
5. PortHDMI/DVI IN

Synchronisation du PC (D-Sub/HDMI)
Le circuit de mise à l'échelle situé dans le projecteur convertit toutes les résolutions supérieures ou inférieures à 800x600. Si la résolution du signal fourni en sortie par le PC correspond à la résolution réelle (800x600) du projecteur, la qualité de l'écran est optimale.

FORMAT RÉSOLUTION			FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
IBM 640 x 350	70Hz 31,469	70,086 25,175
IBM 640 x 480	60Hz 31,469	59,940 25,175
IBM 720 x 400	70Hz 31,469	70,087 28,322
VESA 640 x 480	60Hz 31,469	59,940 25,175
MAC 640 x 480	67Hz 35,000	66,667 30,240
VESA 640 x 480	70Hz 35,000	70,000 28,560
VESA 640 x 480	72Hz 37,861	72,809 31,500
VESA 640 x 480	75Hz 37,500	75,000 31,500
VESA 720 x 576	60Hz 35,910	59,950 32,750
VESA 800 x 600	56Hz 35,156	56,250 36,000
VESA 800 x 600	60Hz 37,879	60,317 40,000
VESA 800 x 600	70Hz 43,750	70,000 45,500
VESA 800 x 600	72Hz 48,077	72,188 50,000
VESA 800 x 600	75Hz 46,875	75,000 49,500
MAC 832 x 624	75Hz 49,726	74,551 57,284
VESA 1024 x	768	60Hz 48,363	60,004 65,000
VESA 1024 x	768	70Hz 56,476	70,069 75,000
VESA 1024 x	768	72Hz 57,672	72,000 78,434
VESA 1024 x	768	75Hz 60,023	75,029 78,750
VESA 1152 x	864	60Hz 53,783	59,959 81,750
VESA 1152 x	864	70Hz 63,000	70,000 96,768
VESA 1152 x	864	72Hz 64,872	72,000 99,643
VESA 1152 x	864	75Hz 67,500	75,000 108,000
VESA 1280 x	720	60Hz 44,772	59,855 74,500
VESA 1280 x	720	70Hz 52,500	70,000 89,040
VESA 1280 x	720	72Hz 54,072	72,000 91,706
VESA 1280 x	720	75Hz 56,456	74,777 95,750
VESA 1280 x	768	60Hz 47,776	59,870 79,500
VESA 1280 x	768	75Hz 60,289	74,893 102,250
VESA 1280 x	800	60Hz 49,702	59,810 83,500
VESA 1280 x	800	75Hz 62,795	74,934 106,500
VESA 1280 x	960	60Hz 60,000	60,000 108,000
VESA 1280 x	960	70Hz 69,930	70,000 120,839
VESA 1280 x	960	72Hz 72,072	72,000 124,540
FORMAT	RÉSOLUTION		FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
VESA 1280 x	960 75Hz 75,231 74,857 130,000
VESA 1280 x	1024 60Hz 63,981 60,020 108,000
VESA 1280 x	1024 70Hz 74,620 70,000 128,943
VESA 1280 x	1024 72Hz 76,824 72,000 132,752
VESA 1280 x	1024 75Hz 79,976 75,025 135,000
VESA 1400 x	1050 60Hz 65,317 59,978 121,750
VESA 1440 x	900 60Hz 55,935 59,887 106,500
VESA 1440 x	900 75Hz 70,635 74,984 136,750
VESA 1600 x	1200 60Hz 75,000 60,000 162,000

Synchronisation AV (D-Sub)

FORMAT RÉSOLUTION BALAYAGE
BT.601 SMPTE 267M 480i 59.94Hz Entrelacé
BT.1358 SMPTE 293M 480p	59.94Hz Progressif
BT.601	576i	50Hz	Entrelacé
BT.1358	576p	50Hz	Progressif
SMPTE 296M	720p	59.94Hz/60 Hz	Progressif
	720p	50Hz	Progressif
BT.709 SMPTE 274M	1080i	59.94Hz/60 Hz	Entrelacé
	1080i	50Hz	Entrelacé

Synchronisation AV (HDMI)

FORMAT		RÉSOLUTION	BALAYAGE	FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
EIA-861	Format1	640 x 480	Progressif	59,940	31,469	25,175
EIA-861	Format1	640 x 480	Progressif	60,000	31,500	25,200
EIA-861	Format2,3	720 x 480	Progressif	59,940	31,469	27,000
EIA-861	Format2,3	720 x 480	Progressif	60,000	31,500	27,027
EIA-861	Format4	1280 x 720	Progressif	59,939	44,955	74,175
EIA-861	Format4	1280 x 720	Progressif	60,000	45,000	74,250
EIA-861	Format5	1920 x 1080	Entrelacé	59,939	33,716	74,175
EIA-861	Format5	1920 x 1080	Entrelacé	60,000	33,750	74,250

FORMAT RÉSOLUTION BALAYAGE			FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
EIA-861 Format17,18 720 x 576 Progressif 50,000 31,250 27,000
EIA-861 Format19 1280 x 720 Progressif 50,000 37,500 74,250
EIA-861 Format20 1920 x 1080 Entrelacé 50,000 28,125 74,250

Synchronisation AV (VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

Votre projecteur prend en charge les formats vidéo standard énumérés ci-dessus à ses entrées vidéo. Aucun réglage n'est nécessaire.

PC IN VIDEO IN AUDIO OUT / Φ HDMI / DVI IN AC 100V-240V RS212C

1. Raccordez le cordon d'alimentation à la borne d'alimentation située à l'arrière du projecteur.

2-10-1. Configuration de l'environnement du PC

Contrôlez les points suivants avant de brancher un PC à votre projecteur.

1. Cliquez à l'aide du bouton droit de la souris sur le bureau Windows, puis cliquez sur [Propriétés]. La boîte de dialogue s'affiche.

1. Cliquez sur l'onglet [Paramètres], puis réglez la résolution d'écran. La résolution optimale pour le projecteur est de 800 x 600. Pour les autres résolutions prises en charge par le projecteur, reportez-vous au tableau "Synchronisation du PC" de la section 2-8.

Vous n'êtes pas obligé de modifier le réglage .

1. Appuyez sur le bouton [Avancées]. Une autre fenêtre de propriétés s'affiche.

1. Cliquez sur l'onglet [Ecran], puis réglez la fréquence d'actualisation de l'écran. Pour connaître la fréquence d'actualisation qui correspond à la résolution que vous avez choisie, consultez la fréquence d'actualisation (60 Hz, 70 Hz, etc.) en regard de la résolution sélectionnée dans le tableau "Synchronisation du PC" de la section 2-8.

Le réglage de la fréquence d'actualisation permet de définir les fréquences verticale et horizontale.

1. Cliquez sur le bouton [OK] pour fermer la fenêtre, puis sur le bouton [OK] de la fenêtre pour fermer cette fenêtre.
2. Eteignez l'ordinateur, puis connectez-le au projecteur.

- La procédure de configuration peut varier en fonction du type d'ordinateur ou de la version de Windows. (Par exemple, [Propriétés] s'affiche à la place de [Propriétés (R)] comme illustré dans 1.)

• Ce projecteur prend en charge jusqu'à 32 bits par pixel en qualité couleur lorsqu'il est utilisé comme écran d'ordinateur.
• Les images projetées peuvent varier de celles de l'écran selon le fabricant de l'écran et la version de Windows.
• Lors du branchement du projecteur à l'ordinateur, vérifiez que les paramètres de l'ordinateur correspondent aux paramètres d'affichage pris en charge par ce projecteur. Si ce n'est pas le cas, des problèmes de signaux peuvent survenir.

2-10-2. Connexion à un PC

PC IN VIDEO IN AUDIO OUT / (I) HDMI / DVI IN AG 100V-240V RS232C GPIO H: 8000

Vérifiez que l'ordinateur et le projecteur sont hors tension.

1. Branchez le port [PC IN] situé à l'arrière du projecteur sur la sortie de l'écran (D-sub) du PC à l'aide du câble vidéo du PC.
2. Branchez les cordons d'alimentation du projecteur et de l'ordinateur.

Ce produit prend en charge la technologie Plug and Play. Si vous utilisez Windows XP, vous n'avez pas besoin d'installer le pilote sur votre ordinateur.

Utilisation du projecteur

1. Mettez le projecteur sous tension, puis appuyez sur le bouton [SOURCE] pour sélectionner . Si le mode n'est pas disponible, vérifiez que le câble vidéo du PC est branché correctement.
2. Allumez l'ordinateur, puis configurez l'environnement de l'ordinateur (résolution de l'écran, etc.), le cas échéant.
3. Réglez l'écran.

2-11-1. Connexion d'un PC à l'aide d'un câble HDMI/DVI

Vérifiez que l'ordinateur et le projecteur sont hors tension.

1. A l'aide d'un câble HDMI/HDMI ou HDMI/DVI (vendus séparément), connectez la borne [HDMI/DVI IN] du projecteur à la borne HDMI ou DVI du PC.

2. Lors de la connexion à la borne HDMI de l'ordinateur, utilisez un câble HDMI/HDMI (non fourni).

3. Pour plus d'informations sur les résolutions et les fréquences d'actualisation prises en charge, reportez-vous au tableau Synchronisation du PC (D-Sub/HDMI) de la section 2-8 «Modes d'affichage pris en charge».

2-11-2. Configuration des paramètres audio de votre PC

Si le projecteur est connecté au PC à l'aide d'un câble HDMI, il est possible de modifier les paramètres audio en suivant la procédure suivante:

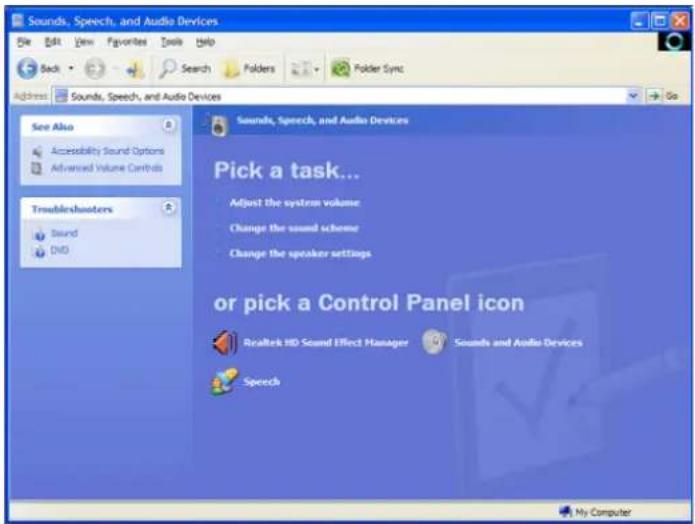

1. Dans l'affichage des catégories de Windows XP : Accédez à [Panneau de configuration] - [Sons, voix et périphériques audio] et sélectionnez [Modifier les paramètres des haut-parleurs].

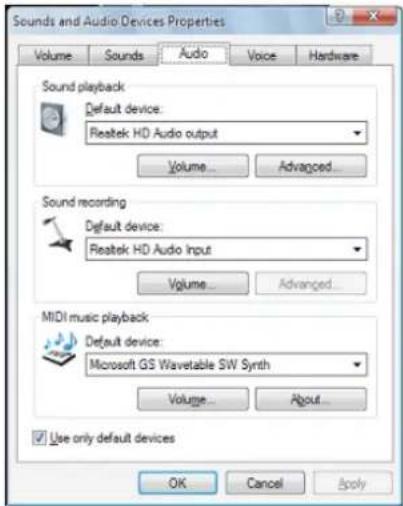

Dans l'affichage classique de Windows XP : Accédez à [Panneau de configuration] - [Sons et périphériques audio] et

sélectionnez l'onglet [Audio].

Sounds and Audio Devices Properties Volume Sound Audio Voice Hardware Sound playback Default device: Realtek HD Audio output Volume... Advanced... Sound recording Default device: Realtek HD Audio Input Volume... Advanced... MIDI music playback Default device: Microsoft GS Wavetable SW Synth Volume... About... ✓ Use only default devices OK Cancel Apply

Sur Windows 7 : Accédez à [Panneau de configuration] - [Son] et sélectionnez l'onglet [Lecture].

1. Indiquez le périphérique de lecture par défaut : les haut-parleurs du PC ou celui du projecteur.

Ces informations peuvent être légèrement différentes selon votre PC et votre version de Windows.

HDMI OUT DC PC IN VIDEO IN AUDIO OUT HDMI / DVD IN AC 100V-240V RS232C

Vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble HDMI/DVI ou HDMI/HDMI, connectez la borne [HDMI/DVI IN] située à l'arrière du projecteur à la borne de sortie HDMI ou HDMI/DVI du périphérique de sortie numérique.

- Lors de la connexion à la borne de sortie HDMI sur le périphérique de sortie numérique, utilisez un câble HDMI/HDMI. - Pour plus d'informations sur les formats de signal d'entrée, les résolutions et les fréquences pris en charge, reportez-vous au tableau Synchronisation AV (HDMI) de la section 2-8«Modes d'affichage pris en charge».

1. En cas de raccordement avec un câble HDMI/DVI, connectez la borne [AUDIO IN (L-AUDIO-R)] du projecteur à la borne de sortie audio de votre périphérique de sortie numérique à l'aide d'un câble audio (non fourni).

- En cas de raccordement avec un câble HDMI/HDMI, un câble audio n'est pas nécessaire.

PC IN VIDEO IN AUDIO OUT / CT HDMI / DVI IN AC 100V-240V RS232C DVD

Vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble D-Sub, connectez la borne [PC IN] située à l'arrière du projecteur à la borne D-Sub du périphérique AV. - Pour plus d'informations sur les formats de signal d'entrée, les résolutions et les fréquences pris en charge, reportez-vous au tableau Synchronisation AV (D-Sub) de la section 2-8 «Modes d'affichage pris en charge».

2. A l'aide d'un câble audio (non fourni), connectez la borne [AUDIO IN (L-AUDIO-R)] située à l'arrière du projecteur à la borne de sortie audio du périphérique AV.

PC IN VIDEO IN NOMI / DVI IN AUDIO OUT / Ω AC 100V-240V R1211C COMPONENT AUDIO OUT

Vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble D-Sub/composant (non fourni), connectez la borne [PC IN] située à l'arrière du projecteur à la borne de composant du périphérique AV. Ce câble est muni d'un connecteur D-Sub à une extrémité et de trois fiches RCA à l'autre extrémité.

2. Pour plus d'informations sur les formats de signal d'entrée, les résolutions et les fréquences pris en charge, reportez-vous au tableau Synchronisation AV (D-Sub) de la section 2-8 «Modes d'affichage pris en charge».

3. A l'aide d'un câble audio (non fourni), connectez la borne [AUDIO IN (L-AUDIO-R)] située à l'arrière du projecteur à la borne de sortie audio du périphérique AV.

PC IN VIDEO IN AUDIO OUT / (1) HDMI / OVI IN AC 100V-240V RS232C VIDEO OUT

Vérifiez que le périphérique AV et le projecteur sont hors tension.

1. Permet de brancher le périphérique AV sur le port [VIDEO] à l'aide d'un câble VIDEO (non fourni).
2. Pour plus d'informations sur les formats de signal d'entrée pris en charge, reportez-vous au tableau Synchronisation AV (VIDEO) de la section 2-8 «Modes d'affichage pris en charge».
3. A l'aide d'un câble audio (non fourni), connectez la borne [AUDIO IN (L-AUDIO-R)] située à l'arrière du projecteur à la borne de sortie audio du périphérique AV.

PC IN VIDEO IN AUDIO OUT (1) HDMI / DVI IN AC 108V-240V RS232C

Vous pouvez utiliser un haut-parleur externe à la place des haut-parleurs internes intégrés au projecteur.

1. Munissez-vous d'un câble audio (non fourni) adapté à votre haut-parleur externe.
2. A l'aide d'un câble audio, connectez la borne [AUDIO OUT/Ω] du projecteur au haut-parleur externe.

- Le haut-parleur interne ne fonctionne pas si vous utilisez un haut-parleur externe, mais vous pouvez régler le volume de ce dernier au moyen du bouton Volume ou de la télécommande du projecteur.

- La borne [AUDIO OUT/] prend en charge tous les signaux audio.

2-17 Fente pour verrou Kensington

La fente pour verrou Kensington vous permet de verrouiller votre projecteur, vous offrant ainsi un sentiment de sécurité lorsque vous l'utilisez dans un lieu public. La forme et l'utilisation du verrou pouvant varier selon le modèle et le fabricant, reportez-vous au manuel de l'utilisateur du dispositif pour plus d'informations.

PC IN VIDEO IN AUDIO OUT / (1) HDMI / DVI IN AC 100V-240V RS232G

Verrouillage de l'appareil

1. Insérez le câble du verrou Kensington autour d'une partie inamovible d'un support ou d'un objet lourd, comme indiqué dans le guide de l'utilisateur du verrou Kensington.
2. Insérez le verrou du dispositif de verrouillage dans le trou du verrou Kensington du projecteur.
3. Insérez la clé de verrouillage Kensington dans le mécanisme de verrouillage, puis tournez-la dans le sens de verrouillage

Vous pouvez acquérir le dispositif de verrouillage dans un magasin d'électronique ou une boutique en ligne.

3-1 Caractéristiques du produit

1. Moteur optique doté d'une nouvelle technologie LCD

2. 800x600 résolution.

3. Écran 3P-LCD.

4. SP-M200S : Écran lumineux de 2000 lumen. SP-M220S : Écran lumineux de 2200 lumen. SP-M250S : Écran lumineux de 2500 lumen.

5. Bruit du ventilateur réduit

- Réduit le bruit généré par le ventilateur grâce à une circulation d'air interne optimisée et à la structure d'installation du ventilateur.

1. Plusieurs bornes d'entrée

- Augmente la connectivité avec des périphériques tels que D-Sub 15P (signal DVI/PC pris en charge), Vidéo, HDMI, etc.

1. Sortie audio

- Équipé d'un haut-parleur (mono) 7W interne.

1. Réglages de l'utilisateur

2. Permet le réglage individuel des ports d'entrée.

3. Équipé d'un Choix de la mire (mire de réglage) interne pouvant servir à installer et à régler le projecteur.
4. Design compact et léger. Portabilité.

NOM DESCRIPTION
1. Indicateurs - STAND BY (LED bleue)	- LAMP (LED bleue)- STATUS (voyant vert/rouge/jaune)Reportez-vous aux Indications des LED.
2. Bouton Move (Déplacer) V <> / Select (Sélectionner) € / Volume	V <> / € ce bouton permet d'accéder à ou de sélectionner un élément dans un menu. € : ce bouton permet de régler le volume.
3. bouton MENU Ce bouton permet d'afficher le menu à l'écran.
4. bouton SOURCE Ce bouton permet de sélectionner le signal du périphérique externe.
5. Bouton POWER	Ce bouton permet de mettre le projecteur sous et hors tension.
6. Bouton de zoom	Ce bouton permet d'agrandir ou de réduire la taille de l'image.
7. Bague de mise au point Ce bouton permet de régler la mise au point.
8. Objectif -
9. Récepteur du signal de la télécommande	-
10. Trou pour attacher le fil du capuchon de l'objectif	-

L'utilisation de votre projecteur avec une autre télécommande à proximité peut entraîner un mauvais fonctionnement en raison des parasites (fréquence) liés au code de la télécommande.

POWER AUTO MUTE MENU RETURN 10 2 3 4 5 EXIT VOL 11 12 13 6 INSTALL QUICK INFO 14 7 BLANK STILL SOURCE 15 P/SIZE PMODE 16 8 9 SAMSUNG 17

1. Bouton POWER ()
   Appuyez sur ce bouton pour allumer et éteindre le moniteur.
2. Bouton AUTO
   Règle automatiquement l'image. (Disponible en mode < PC> uniquement)

3. Bouton MENU ()
   Ce bouton permet d'afficher le menu à l'écran.

4. Boutons Move (Déplacer) (▼▲◀▶) / (☐)

Pour déplacer ou sélectionner les éléments de menu.

1. Bouton V. KEYSTONE (+)

Utilisez ce bouton lorsque l'écran présente une forme trapézoïdale.

1. Bouton INSTALL

Permet de régler l'image en fonction de l'emplacement du projecteur (devant l'écran et suspendu au plafond, derrière l'écran et suspendu au plafond, etc.)

1. Bouton BLANK

Permet d'éteindre temporairement l'écran et le son. Retour de la vidéo et de l'audio lorsque tout bouton autre que le bouton [POWER] est enfoncé.

1. Bouton P.SIZE

Permet de régler la taille de l'image à l'écran.

1. Bouton QUICK

Permet de revenir rapidement au menu utilisé en dernier.

1. Bouton MUTE (※)

Permet de couper le son temporairement. Pour réactiver le son, appuyez à nouveau sur le bouton MUTE ou appuyez sur le bouton VOL (✗)

1. Bouton RETURN (P)

Revient au menu précédent.

1. Bouton EXIT ()

Permet de supprimer le menu à l'écran.

1. Bouton VOL (个)

Permet de contrôler le volume.

1. Bouton INFO

Permet de contrôler les signaux de source, la configuration de l'image, le réglage de l'écran PC et la durée de vie de la lampe.

1. Bouton SOURCE

Permet de vérifier ou de sélectionner l'état de connexion des périphériques externes.

1. Bouton P.MODE

Permet de sélectionner le mode image

1. Bouton STILL

Permet de voir les images figées.

Veillez à placer votre télécommande sur une table ou un bureau.
Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager la télécommande.
Vous pouvez utiliser la télécommande à une distance maximale du produit d'environ 10 m.

Indications des LED

● : Le témoin est allumé ● Le témoin clignote □Le témoin est éteint

STATUS LAMP STAND BY ETAT
○	○	●	Si vous appuyez sur le bouton [POWER] de la télécommande ou du projecteur, l'écran apparaît dans les 30 secondes.
○	●	●	Le projecteur fonctionne normalement.
○	○	●	Le projecteur prépare une opération après une pression sur le bouton [POWER] du projecteur ou de la télécommande.
○	○	○	Le bouton [POWER] a été actionné pour arrêter le projecteur et le système de refroidissement fonctionne pour refroidir l'intérieur du projecteur. (fonctionne pendant 3 secondes environ)
●	○	●	Le ventilateur intégré au projecteur ne fonctionne pas normalement. Reportez-vous à la mesure 1 de la rubrique "Résolution des problèmes de témoin" ci-dessous.
○	○	●	Le cache de la lampe n'est pas fermé correctement. Reportez-vous à la mesure 2 de la rubrique "Résolution des problèmes de témoin" ci-dessous.
○	○	●	Le projecteur est passé en mode Refroidissement car sa température interne a augmenté et dépassé la limite de maintenance.Reportez-vous à la mesure 3 de la rubrique "Résolution des problèmes de témoin" ci-dessous.
●	○	●	Le projecteur s'est éteint automatiquement car la température interne du projecteur a augmenté et dépassé la limite de maintenance. Reportez-vous à la mesure 4 de la rubrique "Résolution des problèmes de témoin" ci-dessous.
○	○	○	Un problème lié au fonctionnement de la lampe est survenu. Reportez-vous à la mesure 5 ci-dessous.

Résolution des problèmes de témoin

CLASSIFICATION	ETAT MESURES
Mesure 1	Le système du ventilateur de refroidissement ne fonctionne pas normalement.	Si le problème persiste après avoir débranché et rebranché le cordon d'alimentation et mis le projecteur sous tension, contactez votre fournisseur ou notre centre de service.
Mesure 2	Le cache de la lampe n'est pas fermé correctement ou le système de capteurs ne fonctionne pas normalement.	Vérifiez que les vis situées sur le côté du projecteur sont correctement serrées. Si c'est le cas et que les témoins sont toujours allumés, contactez votre distributeur ou un centre de services.
Mesure 3	Le projecteur est passé en mode Refroidissement car sa température interne a augmenté et dépassé la limite de maintenance.	Si la température interne du projecteur augmente et dépasse la limite de maintenance, celui-ci passe en mode Refroidissement, puis s'éteint automatiquement.En mode Refroidissement, la vitesse du ventilateur augmente et la lampe du projecteur passe en mode. Vérifiez que l'orifice de ventilation du projecteur n'est pas obstrué. Vérifiez le filtre à air. Nettoyez-le, le cas échéant. Vérifiez que la température ambiante n'est pas supérieure à la plage de températures standard du projecteur.Faîtes suffisamment refroidir le projecteur et faites-le fonctionner à nouveau.
Mesure 4	La température interne du projecteur a dépassé la limite et le projecteur s'est éteint automatiquement.	Vérifiez que l'orifice de ventilation du projecteur n'est pas obstrué. Vérifiez le filtre à air. Nettoyez-le, le cas échéant. Vérifiez que la température ambiante n'est pas supérieure à la plage de températures standard du projecteur.Faîtes suffisamment refroidir le projecteur et faites-le fonctionner à nouveau.Si le même problème survient en permanence, contactez votre distributeur ou centre de services.
Mesure 5	La lampe ne fonctionne pas normalement après une mise hors tension anormale ou après une mise sous tension du projecteur immédiatement consécutive à sa mise hors tension.	Eteignez le projecteur, attendez pendant une durée de refroidissement suffisante et rallumez-le. Si le même problème survient en permanence, contactez un centre de service Samsung.

Ce projecteur utilise un système de ventilateur de refroidissement pour prévenir toute surchauffe de l'appareil. Son fonctionnement peut être bruyant, ce qui n'affecte en rien les performances du produit. Cette situation est normale.

Structure du menu de réglage sur écran (OSD)

Pour accéder au menu, appuyez sur le bouton Menu de l'appareil ou de la télécommande. Pour vous déplacer dans le menu, appuyez sur les boutons fléchés. Les sélections de menu avec une flèche à droite comportent des sous-menus. Appuyez sur le bouton fléché droit pour accéder au sous-menu. Les instructions de navigation et de sélection des éléments d'un menu figurent en bas de chaque écran de menu.

MENU SOUS-MENU
Entrée	Liste Source Modif. Nom
Image	Mode Taille Position NR numérique Niveau noir
	Overscan Mode Film PC Zoom
Configuration	Installer Mode lampe Dist. trapéz.		Auto	Keystone-V Arrière-plan
	Choix de la mire Type vidéo Sous-titre Réinitialiser
Option	Langue	Option Menu	Son	Heure vér. filtre	Marche auto.
	Veille	Mélodie	Sécurité	Verr. clavier	Information

3-5-1. Entrée

PROYECTOR Entrée Liste Source : PC Modif. Nom Déplacer Entrer Quitter

MENU	DESCRIPTION
Liste Source	Vous pouvez sélectionner un périphérique branché au projecteur.·.--
Modif. Nom	Vous pouvez modifier les noms des périphériques connectés au projecteur.·.-- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

3-5-2. Image

PROYECTOR Image Mode : Standard Taille : Normal Position NR numérique : Arrêt Niveau noir : 0 IRE Overscan : Arrêt Mode Film : Arrêt PC Zoom Déplacer Entrer Quitter

MENU DESCRIPTION
Mode	Sélectionnez un mode écran en fonction de l'environnement, du type d'images que vous projetez ou sélectionnez un mode personnalisé créé selon vos desiderata.<Mode>: Permet de sélectionner l'image pour une meilleure définition dans une pièce lumineuse.<Standard>: Permet de sélectionner l'image pour optimiser l'affichage dans un environnement normal.<Présentation>: Convient aux présentations.<Texte>: Adapté au texte.<Film>: Adapté à la visualisation d'un film.<Jeu>: Ce mode d'image est optimal pour les jeux.En mode<Jeu>, le texte inclus dans une image fixe s'affiche de manière non naturelle.<Utilisateur>: Vous pouvez créer ce mode personnalisé à l'aide de la fonction<Mode>→<Sauvegarder>.Les modes<Présentation> et <Texte> sont activés uniquement si le signal d'entrée est de type synchronisation du PC (D-Sub/HDMI).Chaque mode inclut des commandes distinctes pour régler les options,,Lorsque vous accédez à un mode et modifiez, par exemple, l'option<Contraste>, vous modifiez le contraste pour ce mode uniquement.: Pour régler le contraste entre l'objet et son arrière-plan.: Pour régler la luminosité de l'image entière.<Netteté>: Permet de régler la netteté de l'image.Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI), l'option<Netteté> ne peut pas être réglée.<Couleur>: Permet de régler une couleur plus claire ou plus sombre.Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI), l'option<Couleur> ne peut pas être réglée.: Permet d'obtenir une couleur plus naturelle en accentuant l'intensité du vert ou du rouge dans des images.Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI) ou un signal PAL et SECAM en mode [AV], l'option<Teinte> ne peut pas être réglée.<Nuance Coul.>: Il est possible de modifier la nuance de la couleur.Réglages par défaut du fabricant :,,Vous pouvez sélectionner la température de couleur selon vos préférences pour les éléments ci-dessous.,: Règle la température de couleur du niveau de blanc.,: Règle la température de couleur du niveau de noir.<Nuance Coul.>-<Regl. rouge>-<Regl. bleu>-<Aj. Rouge>-<Aj. Bleu>: Modifie les caractéristiques de luminosité pour chaque nuance de couleur d'une image.Plus la valeur est grande (+), plus le contraste des zones lumineuses et sombres est important. Plus la valeur est faible (-), plus les zones sombres sont foncées.Plage de réglage : -3 à +3: Vous pouvez enregistrer l'état de l'écran que vous avez réglé selon vos préférences en allant dans<Mode>→<Utilisateur> sur l'affichage à l'écran.<Réinitialiser>: Rétablit les paramètres d'usine.
Taille Cette fonction vous permet de sélectionner la taille de l'écran.	Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI), l'option/<Zoom2> n'est pas prise en charge.-<Zoom1>-<Zoom2>-<16 : 9>
Position Cette fonction vous permet de régler la position de l'écran si les bords ne sont pas alignés. Pour effectuer le réglage, sélectionnez la direction vers laquelle vous voulez déplacer l'écran, puis appuyez sur le bouton fléché pointant dans cette direction à plusieurs reprises.
NR numérique	Lorsque des lignes pointillées s'affichent ou que l'écran tremble, il est possible d'améliorer la qualité de l'image en activant la fonction Digital NR (réduction du bruit numérique).Lorsque le signal d'entrée est un signal de type synchronisation du PC (D-Sub/HDMI), l'option<NR numérique> ne fonctionne pas.
Niveau noir	Si le niveau de noir n'est pas adapté au signal d'entrée, les zones sombres d'une image peuvent ne pas être affichées ou être à peine visibles. Cette fonction vous permet de sélectionner un niveau de noir capable d'améliorer la visibilité des zones sombres.ne peut être activé que pour le mode-[AV];- Signaux 480i ou 576i (signal YPbPr) en mode [Synchronisation AV (D-Sub)];- Signaux RVB en mode [HDMI].Pour les modes [AV], et les signaux 480i et 576i du mode Synchronisation AV (D-Sub).<0 IRE>: Règle le niveau de noir sur <0 IRE>.<7.5 IRE>: Règle le niveau de noir sur <7.5 IRE>.Pour le signal RVB du mode:.: pour un environnement normal:S'utilise lorsque les zones sombres d'une image sont trop lumineuses.
Overscan	A l'aide de cette fonction, vous pouvez découper le bord d'une image lorsque des informations ou des images inutiles y figurent.La fonction Overscan (surbalayage) n'est pas prise en charge en mode [AV].La fonction Overscan (surbalayage) est prise en charge uniquement lorsque le signal d'entrée est un signal Synchronisation AV (D-Sub) ou Synchronisation AV (HDMI).Si l'optionest désactivée, des zones supplémentaires inutiles sur les bords d'une image peuvent s'afficher.Dans ce cas, activez l:.
Mode Film	A l'aide de cette fonction, vous pouvez optimiser le mode d'affichage pour regarder un film.-<Auto.>Lepeut uniquement être pris en charge avec les signaux [AV], 480i et 576i des signaux Synchronisation AV (D-Sub).
PC	Pour les signaux PC, les quatre fonctions PC éliminent ou réduisent les parasites qui provoquent une qualité d'image non stable, comme le tremblement de l'écran. Si les interférences ne sont pas supprimées grâce au réglage précis (Fine), réglez la fréquence au maximum, puis procédez de nouveau au réglage précis.Ces fonctions ne sont activées que pour l'entrée de synchronisation du PC (D-Sub/HDMI) de la borne D-Sub.Reportez-vous à la rubrique «Synchronisation du PC (D-Sub/HDMI)».: Permet de régler automatiquement la fréquence et la phase de l'écran du PC.: Permet de régler la fréquence lorsque des lignes verticales apparaissent sur l'écran du PC.: Pour un réglage fin de l'écran du PC.: Cette fonction permet de rétablir les paramètres par défaut du menu PC.
Zoom Vous pouvez agrandir l'écran à la taille de votre choix.- -Cette fonction n'est activée que lorsque le signal d'entrée est un signal de type Synchronisation du PC (D-Sub/HDMI).

3-5-3. Configuration

PROJECATOR Configuration Installer : Installation sol Mode lampe : Eco Dist. trapéz. Auto : Arrêt Keystone-V Arrière-plan : Logo Choix de la mire Type vidéo : Auto Sous-titres Réinitialiser Déplacer Enterr Retour

MENU DESCRIPTION
Installer	Afin d'adapter l'image à l'emplacement d'installation (par exemple, derrière un écran semi-transparent, suspendu au plafond), vous pouvez inverser les images projetées verticalement/horizontalement.·: Image normale·: Image retournée horizontalement/ verticalement·: Image retournée horizontalement·: Image retournée verticalement
Mode lampe	Cette fonction vous permet de régler la luminosité de l'image en ajustant l'intensité lumineuse générée par la lampe.·: Ce mode est optimisé pour les écrans dont la taille est inférieure à 100 pouces. Ce mode diminue la luminosité de la lampe et la consommation d'énergie afin de prolonger la durée de vie de la lampe, et de réduire les interférences et la consommation.·: Ce mode utilise au maximum la luminosité de la lampe lorsque l'éclairage ambiant est clair. La luminosité de la lampe s'intensifiant, sa durée de vie peut être réduite et les interférences et la consommation d'énergie peuvent augmenter.

MENU DESCRIPTION
Dist. trapéz. Auto	Vous pouvez ajuster les images déformées ou inclinées en réglant la fonction Sur, de manière à ce que la fonction démarre automatiquement. • -
Keystone-V	Vous pouvez compenser les images déformées ou inclinées grâce à la fonction de correction trapézoïdale (Keystone) verticale.La sortie audio de votre projecteur est temporairement arrêtée pendant la modification du keystone (trapèze).La fonction Keystone ne compense pas la déformation dans le menu OSD (On Screen Display/affichage à l'écran).
Arrière-plan	Vous pouvez sélectionner une image ou un écran qui apparaît lorsqu'aucun signal ne provient du périphérique externe connecté au projecteur.-
Choix de la mire	Mire de réglage par défaut intégrée dans le projecteur. Vous pouvez l'utiliser comme image de référence pour optimiser l'installation du projecteur et optimiser des images.: Vous pouvez contrôler l'absence de distorsion de l'image.: Vous pouvez vous reporter aux formats d'image tels que 1,33 : 1 ou 1,78 : 1.
Type vidéo	Si la qualité de l'écran est anormale parce que le projecteur n'identifie pas le type de signal d'entrée automatiquement en mode ou, vous pouvez définir le type de signal d'entrée manuellement grâce à la fonction Video Type.En mode, le menu n'est validé que pour les signaux d'entrée de type Synchronisation AV (D-Sub). Pour une synchronisation H/V distincte, il est activé uniquement pour un signal 1280 x 720p 59,94 Hz/60 Hz.-En mode, le est activé uniquement pour les signaux 640 x 480p 59.94Hz/60 Hz et 1280 x 720p 59.94Hz/60 Hz.-
	Utilisation		Couleur, Netteté, Teinte	Menu PC
	RGB(PC)	Lors de la connexion de la sortie RVB d'un PC à la borne D-Sub	Désactiver	Activer
	RGB(AV)	Lors de la connexion de la sortie RVB d'un périphérique AV (STB, DVD, etc.) à la borne D-Sub	Activer	Désactiver
	YPbPr(AV)	Lors de la connexion de la sortie YPbPr d'un périphérique (STB, DVD, etc.) à la borne D-Sub	Activer	Désactiver
	PC	Lors de la connexion d'un PC à la borne HDMI	Désactiver	Désactiver
	AV	Lors de la connexion d'un périphérique AV (STB, DVD, etc.…) à la borne HDMI	Activer	Désactiver
	Auto.	Réglages automatiques	-	-

Utilisation		Couleur, Netteté, Teinte	Menu PC	zoom
RGB(PC)	Lors de la connexion de la sortie RVB d'un PC à la borne D-Sub	Désactiver	Activer	Activer
RGB(AV)	Lors de la connexion de la sortie RVB d'un périphérique AV (STB, DVD, etc.) à la borne D-Sub	Activer	Désactiver	Désactiver
YPbPr(AV)	Lors de la connexion de la sortie YPbPr d'un périphérique (STB, DVD, etc.) à la borne D-Sub	Activer	Désactiver	Désactiver
PC	Lors de la connexion d'un PC à la borne HDMI	Désactiver	Désactiver	Activer
AV	Lors de la connexion d'un périphérique AV (STB, DVD, etc.⋯) à la borne HDMI	Activer	Désactiver	Désactiver
Auto.	Réglages automatiques	-	-	-

MENU DESCRIPTION
Sous-titre	La fonctionest prise en charge lorsque le signal analogique externe de l'entrée vidéo contient des sous-titres.::-: :<1>-<2>: <1>-<2>La fonctionn'est pas prise en charge en mode(y compris les composants) ou.<HDMI>.En fonction du signal externe, vous devrez peut-être modifier les réglages des canaux ou des.<Champ>.Chaqueetcontient des informations différentes.<Champ><2>comporte des informations supplémentaires qui complètent celles contenues dans<Champ><1>. (Par exemple, si les sous-titres anglais sont fournis sur,, les sous-titres espagnols seront fournis sur Canal><2>.)
Réinitialiser Cette	fonction permet de rétablir les paramètres par défaut.: Rétablit les réglages par défaut du fabricant.: Réinitialise la durée du filtre.

3-5-4. Option

PROJECTION Option Langue : Français Option Menu Son Heure vér. filtre : Arrêt Marche auto. : Arrêt Veille : Arrêt Sécurité Verr. clavier : Arrêt Information Déplacer Entrer Retour

MENU DESCRIPTION
Langue	Grâce à cette fonction, vous pouvez sélectionner la langue utilisée pour l'écran du menu.
Option Menu •: Vous pouvez déplacer le menu vers le haut/le bas/la gauche/la droite.• : Vous pouvez régler la transparence du menu.•:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:+:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-;-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-:-: - : Vous pouvez régler la durée d'affichage du menu.• <5 sec.>-<10 sec.>-<30 sec.>-<60 sec.>-<90 sec.>-<120 sec.>-<Fidélité>
Son Le projecteur est équipé d'un haut-parleur mono 7 W interne.• <100Hz>-<300Hz>-<1kHz>-<3kHz>-<10kHz>
Heure vér. filtre Définit la période de vérification du filtre. (Unité : heures)•-<100>-<200>-<400>-<800>Si la durée d'utilisation du filtre est supérieure à la période de vérification du filtre, le message de vérification du filtre s'affiche pendant 1 minute à chaque allumage du projecteur.Message de vérification du filtre : ""<Vérifiez le filtre et, si nécessaire, nettoyez-le ou remplacez-le.“.
Marche auto.	Lorsque la fonction de marche automatique (Auto Power) est activée, si le projecteur est alimenté, il est automatiquement mis sous tension, sans qu'il soit nécessaire d'appuyer sur le bouton d'alimentation.•--
Veille Lorsque la fonction de veille (Sleep Timer) est activée, en l'absence de signal d'entrée pendant la durée spécifiée, le projecteur est mis hors tension automatiquement(aucun bouton de la télécommande ou du projecteur ne doit être activé pendant cette période).•- <10 Min.>- <20 Min.>- <30 Min.
Mélodie	Permet de définir la lecture d'une mélodie lors de la mise en marche ou de l'arrêt du projecteur.- - -
	Uniquement pour SP-M220S / SP-M250S.
Sécurité Pour prévenir le vol, vous pouvez définir un mot de passe que les utilisateurs doivent entrer à la mise sous tension du projecteur. Une fois un mot de passe défini, le projecteur ne fonctionnera pas sans lui.•: Entrez votre mot de passe actuel et désactivez la fonction de protection.•: Entrez un nouveau mot de passe et activez la fonction de protection.•: Modifiez votre mot de passe actuel.• Servez-vous des touches numériques affichées pour entrer ou modifier le mot de passe.
Verr. clavier	Il est possible de désactiver les boutons sur le châssis du projecteur afin de pouvoir le faire fonctionner à l'aide de la télécommande uniquement.•--
Information	Vous pouvez vérifier des signaux de source externes, la configuration de l'image ainsi que le réglage de l'image du PC.

4 Dépannage

4-1 Avant de contacter le service d'assistance

Effectuez les vérifications suivantes avant de faire appel au service après-vente. Si le problème persiste, contactez le centre de service Samsung Electronics le plus proche.

	Symptômes Dépannage
Installation et rac-cordement	Absence de tension. Vérifiez la connexion du câble d'alimentation.
	Je souhaite installer mon projecteur au pla-fond.	Le support d'installation au plafond est vendu séparément. Contactez votre distributeur produit local.
	La source externe ne peut pas être sélection-née.	Assurez-vous que le ou les câbles vidéo sont correctement branchés sur la ou les prises correctes aux deux extrémités. Si l'appareil n'est pas connecté correctement, il est impossible de le sélectionner.
Menu et téléco-mmande	La télécommande ne fonctionne pas.	Assurez-vous que la source externe adéquate soit sélectionn-ée.Vérifiez la pile dans la télécommande. Si elle présente des anomalies, remplacez-la par une nouvelle pile de la taille recommandée.Prenez soin de diriger la télécommande vers le capteur à l'arrière de l'unité et à une distance inférieure à environ 10 m. Retirez tous les obstacles se trouvant entre la télécommande et le produit.Un éclairage direct par ampoule à incandescence ou tout autre type d'éclairage sur le télécapteur du projecteur peut modifier la sensibilité et entraîner un dysfonctionnement de la téléco-mmande.Vérifiez si le compartiment de la pile de la télécommande est vide.Vérifiez que l'indicateur LED situé sur la partie supérieure du projecteur est allumé.
	Je ne parviens pas à sélectionner un menu.	Vérifiez si le menu s'affiche en gris. Un menu de couleur grise est un menu non disponible.
Ecran et source externe	Impossible de voir les images. Assurez-vous que le cordon d'alimentation du projecteur est bien branché.Assurez-vous que la source d'entrée adéquate est sélectionnée.Vérifiez que les connecteurs sont correctement raccordés à l'arrière du projecteur.Vérifiez les piles de la télécommande.Assurez-vous que les paramètresetne sont pas réglés au minimum.
	Couleur non satisfaisante.	Réglez la luminositéet le contraste.
	Les images sont floues. Réglez la mise au point.Vérifiez que le projecteur n'est ni trop éloigné ni trop proche de l'écran.
	Bruit étrange. Si un son étrange persiste,contactez votre centre de service.
	Un voyant d'état de fonctionnement s'allume.	Reportez-vous aux mesures de correction en fonction des indications LED.
	Des lignes apparaissent sur l'écran. Des interférences peuvent se produire lors de l'utilisation de votre ordinateur. Réglez la fréquence (fréquence d'actualisation) de votre écran.
	L'écran du périphérique externe ne s'affiche pas.	Assurez-vous que le périphérique externe fonctionne et vérifiez si les éléments réglables du menu tels queetont été définis correctement dans l'écrandu menu du projecteur.
	Seul un écran bleu apparaît. Veillez à ce que les périphériques externes soient correctement branchés. Vérifiez à nouveau les câbles de connexion.
	L'écran apparaît en noir et blanc ou dans une couleur étrange, ou l'écran est trop foncé ou trop clair.	Comme indiqué ci-dessus, vérifiez que les réglages tels que,,etont été définis cor-rectement dans le menu.Si vous voulez rétablir les valeurs d'usine de différents réglages, utilisezdans le menu.

5 Informations complémentaires

5-1 Caractéristiques

MODÈLE SP-M200S SP-M220S SP-M250S
Ecran Taille 0,55 pouces 3P	LCD
	Résolution SVGA (800 x 600)
Rapport d'aspect 4:3
Electricité Consommation	260 W 280 W 300 W
	Alimentation100~240 V CA,	50/60 Hz
Lamp	Consommation	200 W	210W	230W
	Durée de vie	3.000 heures (Eco : 5.000 heures )
Dimensions		279 x 229 x 79 mm / 10,98 x 9,02 x 3,11 pouces
Poids		2,5 Kg / 5,5 lbs
Fonctions clés	Luminosité	2.000 ANSI	2.200 ANSI	2.500 ANSI
	Contraste	500:1	2000:1 (Seulement en mode image Dyna-mique)
	Plage de projection	1 m ~ 14 m / 39,37 pouces ~ 551,18 pouces
	Correction trapézoidale	Vertical ( ± 20^ )
	Réglage du zoom Manuel
	Réglage de la mise au point	Manuel
	Taille de l'écran (diagonale)	Diagonale de 30 pouces ~ 400 pouces
	Lentille	F=1,58 ~ 1,70, f=16,4 mm ~ 19,7 mm
	Ratio de zoom	1:1,2
Signal d'entrée	D-Sub 15p	RVB analogique, YpbPr analogique
	HDMI	RVB numérique, YPbPr numérique
	RCA x 1	Vidéo composite
Haut-parleur		7 W (Mono)
Environnement utilisateur	Température et humidité	Fonctionnement : Température 5 °C ~ 35 °C (41 °F ~ 95 °F), Humidité 20 % ~ 80 % (Sans condensation)
		Stockage : Température -10 °C ~ 60 °C (14 °F ~ 140 °F), Humidité 10 % ~ 90 % (Sans condensation)
Bruit	Eco	31dB
	Luminosité	36dB	35 dB	35 dB

Cet équipement de Classe B a été conçu pour une utilisation domestique et de bureau. Cet appareil a été enregistré en fonction des perturbations électromagnétiques pour une utilisation domestique. Il peut être utilisé dans toutes les zones. Les appareils de Classe A sont pour une utilisation de bureau. La classe A est destinée à une utilisation professionnelle tandis que la classe B émet moins d'ondes électromagnétiques que la classe A.

L'écran LCD utilisé sur le projecteur LCD est constitué de centaines de milliers de pixels fins. Comme d'autres périphériques d'affichage vidéo, l'écran LCD peut contenir des pixels défectueux (pixels morts) qui ne fonctionnent pas. Lors de l'envoi d'un produit, les conditions d'identification des pixels morts, ainsi que le nombre de pixels de ce type pouvant être contenus dans un écran LCD, sont strictement gérés par le fabricant de l'écran et par notre entreprise, dans le respect dans normes applicables en la matière. La qualité globale et la durée de vie d'un écran présentant quelques pixels morts ne sont pas affectées.

Format de communication (conforme au standard RS232C)

• Débit en bauds : 9.600 bps
- Parité : aucune
- Bits de donnée : 8, bit d'arrêt : 1
- Contrôle de flux : aucune

protocole de communication série

1. Structure du paquet de commandes [7 octets]

0x08 0x22 cmd1

cmd2 cmd3 valeur CS

• Un paquet de commandes comprend 7 octets au total.
• Les octets 0x08 et 0x22 indiquent que le paquet est destiné à une communication série.
• Les 4 octets suivants représentent une commande prédéfinie qui peut être définie par l'utilisateur.

• Le dernier octet est le total de contrôle, qui vérifie la validité du paquet actif.

• En-tête [2 octets] : Valeurs prédéfinies fixées à 0x08 et 0x22.

• Cmd1 [1 octet] : Première valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
• Cmd2 [1 octet] : Deuxième valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
• Cmd3 [1 octet] : Troisième valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
• Valeur [1 octet] : Paramètre d'entrée de la commande (Valeur par défaut : 0) (Hexadécimale).
  • CS [1 octet] : total de contrôle (second complément de la somme de toutes les valeurs à l'exception de la valeur CS).

2. Structure des paquets de réponse [3 octets]

1. Succès

0x03 0x0C 0xF1

2. Échec

0x03 0x0C 0xFF

• Lorsque la valeur du paquet reçu d'un périphérique externe est valide, un paquet Succès est envoyé. Sinon, un paquet Échec est transmis.

• Un paquet Échec est envoyé dans les cas suivants :

• Le paquet reçu ne comprend pas 7 octets.

• La valeur d'en-tête du paquet de 2 octets est différente de 0x08 et 0x22.
• Le total de contrôle est incorrect.

- Une défaillance a été identifiée par un périphérique externe.

- Un périphérique externe classe le paquet dans la catégorie Échec s'il ne reçoit pas un paquet Succès dans les 100 ms.

Tableau de commandes

ÉLÉMENT DE CONTRÔLE CMD1 CMD2 CMD3 VALEUR
Général Electricité Affichage			OSD / Power On	0x00 0x00 0x00 0
			OK				1
			Annuler 2
			Direct Power Off				3
							Muet Marche 0x02 0x00 0x00 0
ÉLÉMENT DE CONTRÔLE				CMD1	CMD2	CMD3	VALEUR
Image	Mode		Dynamique	(0~100)	0x0B		0X00
							Contraste 0~100 0X02 0x00 (0~100)
	Luminosité		0~100 0X03 0x00
	Netteté		0~100 0X04 0x00 (0~100)
	Couleur		0~100 0X05 0x00 (0~100)
	Teinte (V/R)		V50 / R50		0x06 0x00 (0~100)
	NuanceCoul.		Froide2		0x0A		0x00
			Froide1				2
			Chaude1 3
			Chaude2 4
	WB		Aj. Rouge		0x0B 0x00 (0~100)
			Aj. Vert				0x01 (0~100)
			Aj. Bleu				0x02 (0~100)
			Regl. Rouge				0x03 (0~100)
			Regl. vert				0x04 (0~100)
			Regl. bleu				0x05 (0~100)

ÉLÉMENT DE CONTRÔLE					CMD1	CMD2	CMD3	VALEUR
Image	Gamma	3~3	0x0B	0x0C	0x00	(0~6)
	Sauvegarder	Affichage OSD				0x0D 0x00 0
		OK						1
		Annuler 2
		Direct Save 3
	Réinitialiser					0x0E
	Taille Normal	0x0F 0x00 0
		Zoom1 1
		Zoom2 2
		16:9 3
	NR numérique	Arrêt 0x10 0x00 0
		Marche 1
	Niveau noir	0 IRE/NOR-MAL				0x11 0x00 0
		7,5 IRE/Bas						1
	Overscan	Arrêt 0x12 0x00 0
		Marche 1
	Mode Film	Arrêt 0x13 0x00 0
		Auto.						1
	PC	Réglage Automatique				0x14 0x00 0
		Regl. Base		Haut		0x15 0x00 0
				Bas				1
		Regl. Prec		Haut		0x16 0x00 0
				Bas				1
		Réinitialiser		Affichage OSD		0x17 0x00 0
				OK				1
				Annuler				2
				Direct Reset				3
	Zoom	X1				0x18 0x00 0
		X2						1
		X4						2
		x8						3
		Gauche				0x19 0x00 0
		Droite						1
		Haut						2
		Bas						3

ÉLÉMENT DE CONTRÔLE CMD1 CMD2 CMD3 VALEUR
Image Horizontal Position	Continu Gauche 0x0B 0x1A 0x00 0
ÉLÉMENT DE CONTRÔLE				CMD1	CMD2	CMD3	VALEUR
Configuration Installer Installation		sol >:		0x0C 0x00 0x00 0
		Install. Pla-fond					1
		Projection au sol					2
		Proj. plaf. 3
		Mode lampe ECO 0x01 0x00 0
		Lumineux 2
		Keystone Keystone-V -50~50 0x02 0x00 (0~100)
		Dist. trapéz. Auto	Arrêt 0x02 0
			Marche 1
		Arrière-plan Logo 0x03 0x00 0
		Bleu 1
		Noir					2
		Choix de la mire	Modele hachuré		0x04 0x00 0
			Taille écran				1
			Pattern Off				2
		Type vidéo	Auto.		0x05 0x00 0
			RGB(PC)				1
			RGB(AV)				2
			YPbPr(AV)				3
			PC				4
			AV				5
		Réinitialiser	Réglage par défaut	Affichage OSD	0x06 0x00 0
				OK			1
				Annuler			2
				Direct Fac-tory Default			3
			Réinitialiser l'heure du fil-tre	Affichage OSD		0x01 0
				OK			1
				Annuler			2
				Réinitialisa-tion directe de la durée du filtre			3
		Sous-titre	Sous-titre	Arrêt	0x07 0x00 0
				Marche 1
			Mode	Sous-titre		0x01 0
				Texte			1

ÉLÉMENT DE CONTRÔLE				CMD1	CMD2	CMD3	VALEUR
Option Langue	English 0x0D 0x00 0x00 0
		Deutsch 1
		Nederlands 2
		Español 3
		Français 4
		Italiano 5
		Svenska 6
		Português 7
		Русский 8
		中国语					9
		한국어					10
		Türkçe 11
		ไทย 12
	Option Menu Position Gauche			0x01 0x00 0
				Droite			1
				Haut			2
				Bas			3
				Transpa-rence	Elevé	0x02 0x00 0
					Moyen		1
					Bas		2
					Opaque		3
				Aff. heure	5 sec.	0x03 0x00 0
					10 sec.		1
					30 sec.		2
					60 sec.		3
					90 sec.		4
					120 sec.		5
					Fidélité		6
Option Son 100Hz Haut 0x0D		0x04 0x01 0
			Bas 1
		300Hz Haut 0x02 0
							Bas 1
		1KHz Haut 0x03 0
							Bas 1
		3KHz Haut 0x04 0
							Bas 1
		10KHz Haut 0x05 0
							Bas 1
		Heure vér. fil-tre	Arrêt 0x05 0x00 0
			100 1
			200 2
			400 3
			800 4
		Marche auto. Arrêt 0x06 0x00 0
							Marche 1
		Veille Arrêt 0x07 0x00 0
				10 min				1
				20 min				2
				30 min				3
		Information			0x08 0x00 0
		Verr. clavier	Arrêt 0x0A	0x00 0
			Marche 1
		Mélodie	Arrêt 0x0B	0x00 0
			Bas				1
			Moyen				2
			Elevé				3

- Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

NORTH AMERICA
U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com
CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com
MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com
LATIN AMERICA
ARGENTINA 0800-333-3733 http://www.samsung.com
BRAZIL 0800-124-421	4004-0000	http://www.samsung.com
CHILE 800-SAMSUNG(726-7864) http://www.samsung.com
COLOMBIA 01-8000112112 http://www.samsung.com
COSTA RICA 0-800-507-7267	http://www.samsung.com
ECUADOR	1-800-10-7267	http://www.samsung.com
EL SALVADOR	800-6225	http://www.samsung.com
GUATEMALA	1-800-299-0013	http://www.samsung.com
HONDURAS	800-7919267	http://www.samsung.com
JAMAICA	1-800-234-7267	http://www.samsung.com
NICARAGUA	00-1800-5077267	http://www.samsung.com
PANAMA	800-7267	http://www.samsung.com
PUERTO RICO	1-800-682-3180	http://www.samsung.com
REP. DOMINICA	1-800-751-2676	http://www.samsung.com
TRINIDAD & TOBAGO	1-800-SAMSUNG(726-7864) http://www.samsung.com
VENEZUELA	0-800-100-5303	http://www.samsung.com
EUROPE
AUSTRIA	0810 - SAMSUNG(7267864,€ 0.07/min)	http://www.samsung.com
BELGIUM	02-201-24-18	http://www.samsung.com/be (Dutch)http://www.samsung.com/be_fr(French)
CZECH	800 - SAMSUNG (800-726786)	http://www.samsung.com
	Distributor pro Českou republiku:Samsung Zrt., Česká organizační složka, Oasis Florenc, Sokolov ská394/17, 180 00, Praha 8
DENMARK	70 70 19 70	http://www.samsung.com
EIRE	0818 717100 http://www.samsung.com
ESTONIA	800-7267	http://www.samsung.com
FINLAND	030 - 6227 515	http://www.samsung.com
FRANCE	01 48 63 00 00	http://www.samsung.com
EUROPE
GERMANY 01805 - SAMSUNG (726-7864,€ 0,14/Min)	http://www.samsung.com
HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com
ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com
LATVIA 8000-7267 http://www.samsung.com
LITHUANIA 8-800-77777 http://www.samsung.com
LUXEMBURG 261 03 710 http://www.samsung.com
NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€ 0,10/Min)	http://www.samsung.com
NORWAY 815-56 480 http://www.samsung.com
POLAND	0 801 1SAMSUNG (172678)022 - 607 - 93 - 33	http://www.samsung.com
PORTUGAL	80820 - SAMSUNG (726-7864)	http://www.samsung.com
SLOVAKIA	0800-SAMSUNG(726-7864)	http://www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	http://www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	http://www.samsung.com
SWITZERLAND	0848-SAMSUNG(7267864, CHF 0.08/min)	http://www.samsung.com/chhttp://www.samsung.com/ch_fr (French)
U.K	0845 SAMSUNG (7267864)	http://www.samsung.com

CIS
ARMENIA	0-800-05-555
AZERBAIJAN	088-55-55-555
BELARUS	810-800-500-55-500
GEORGIA	8-800-555-555
KAZAKHSTAN	8-10-800-500-55-500
KYRGYZSTAN	00-800-500-55-500	http://www.samsung.com
MOLDOVA 00-800-500-55-500
RUSSIA	8-800-555-55-55	http://www.samsung.com
TADJIKISTAN	8-10-800-500-55-500	http://www.samsung.com
UKRAINE	0-800-502-000	http://www.samsung.com/uahttp://www.samsung.com/ua_ru
UZBEKISTAN	8-10-800-500-55-500	http://www.samsung.com

ASIA PACIFIC
AUSTRALIA	1300 362 603	http://www.samsung.com
CHINA	400-810-5858010-6475 1880	http://www.samsung.com
HONG KONG	(852) 3698 - 4698	http://www.samsung.com/hkhttp://www.samsung.com/hk_en/
INDIA 3030 8282	1800 1100111800 3000 82821800 266 8282	http://www.samsung.com
INDONESIA 0800-112-8888	021-5699-7777	http://www.samsung.com
JAPAN 0120-327-527 http://www.samsung.com
MALAYSIA 1800-88-9999 http://www.samsung.com
NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com
PHILIPPINES 1-800-10-SAMSUNG(726-7864)1-800-3-SAMSUNG(726-7864)1-800-8-SAMSUNG(726-7864)02-5805777	http://www.samsung.com
SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com
TAIWAN 0800-329-999 http://www.samsung.com
THAILAND 1800-29-3232	02-689-3232	http://www.samsung.com
VIETNAM 1 800 588 889 http://www.samsung.com
MIDDLE EAST & AFRICA
BAHRAIN 8000-4726
JORDAN	800-22273
SOUTH AFRICA	0860-SAMSUNG(726-7864) http://www.samsung.com
TURKEY	444 77 11	http://www.samsung.com
U.A.E	800-SAMSUNG(726-7864)	http://www.samsung.com

Mise au rebut appropriée de ce produit (élimination des appareils électriques et électroniques) - Europe uniquement

(Applicable dans les pays de l'Union Européenne et dans les autres pays européens disposant de systèmes de collecte sélective)

Cette marque sur la batterie, les accessoires ou la documentation signifie que cet appareil et ses accessoires électroniques (p.ex. chargeur, casque d'écoute, câble USB) ne peuvent pas être éliminés avec les déchets ménagers à la fin de leur cycle de vie. Pour éviter les atteintes à l'environnement ou les risques pour la santé dus à l'élimination anarchique des déchets, veuillez séparer ces éléments des autres types de déchets et les recycler de manière responsable, de manière à promouvoir la réutilisation durable des ressources matérielles.

Les particuliers doivent contacter le revendeur chez qui ils ont acheté ce produit ou leur administration locale afin de savoir où et comment ils peuvent déposer ces éléments en vue de leur recyclage dans de bonnes conditions environnementales.

Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Cet appareil et ses accessoires électroniques ne doivent pas être mis au rebut avec d'autres déchets de nature commerciale.

Elimination des batteries de ce produit - Europe uniquement

(D'application dans l'Union européenne et les autres pays d'Europe employant des systèmes de collecte de piles distincts)

Cette marque sur la batterie, le manuel ou l'emballage signifie que les batteries de ce produit ne peuvent pas être éliminées avec les déchets ménagers à la fin de leur cycle de vie. La mention des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient un niveau de mercure, de cadmium ou de plomb plus élevé que les niveaux de référence de la directive CE 2006/66. Si les batteries ne sont pas éliminées correctement, ces substances peuvent porter atteinte à la santé ou à l'environnement.

Pour protéger les ressources naturelles et promouvoir la réutilisation matérielle, séparez les batteries des autres types de déchet et recyclez-les via votre système local de reprise des batteries gratuit.
