BLK 520 - Poste à souder PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fer à souder à piles
Marque	Parkside
Modèle	BLK 520
Alimentation	3 piles 1,5 V type AA (non incluses)
Puissance	6 W
Tension de fonctionnement	4,5 V
Température de travail maximale	Environ 480 °C
Autonomie avec piles neuves	Environ 60 minutes en utilisation continue
Temps de chauffe à température de travail	Environ 15 secondes (avec piles neuves)
Temps de refroidissement	Environ 10 minutes (de 480 °C à 25 °C)
Fonctions principales	Soudure fine pour électronique, modélisme et hobbies
Éléments fournis	Fer à souder, capot de protection, panne en cuivre (montée), mode d'emploi
Panne de soudure	Panne en cuivre revêtue d'acier (remplaçable)
Sécurité	Capot de protection bloquant l'interrupteur en position OFF ; bouton-poussoir pour chauffer uniquement en cas de besoin ; ne pas toucher la panne chaude
Entretien et nettoyage	Nettoyer la panne refroidie avec un tissu sec ou un intissé de nettoyage (ex. CFH n° 52349) ; remplacer les piles si le temps de chauffe dépasse 30 secondes
Pièces d'usure	Panne en cuivre (exclue de la garantie)
Garantie	Garantie légale ; pièces d'usure exclues ; nécessité du ticket de caisse
Recyclage	Ne pas jeter avec les ordures ménagères ; rapporter en déchèterie ; piles usées à déposer selon réglementation locale

FOIRE AUX QUESTIONS - BLK 520 PARKSIDE

Quelles piles sont nécessaires pour le fer à souder Parkside BLK 520 ?

Le fer à souder nécessite 3 piles de 1,5 V type AA (non fournies). Pour de meilleures performances, utilisez des piles alcalines.

Comment allumer le fer à souder ?

Placez l'interrupteur allumer/éteindre sur la position ON, puis appuyez en continu sur le bouton-poussoir rond pendant environ 15 secondes pour atteindre la température de travail. Le voyant de contrôle s'allume lorsque vous appuyez.

Quelle température maximale le fer à souder peut-il atteindre ?

La température de travail maximale est d'environ 480 °C.

Combien de temps dure l'autonomie avec des piles neuves ?

Avec 3 piles neuves, l'autonomie en utilisation continue est d'environ 60 minutes.

Comment éteindre et ranger le fer à souder en toute sécurité ?

Après utilisation, mettez l'interrupteur sur OFF. Laissez refroidir la panne en posant l'appareil verticalement, panne vers le haut, sur une surface stable et résistante à la chaleur. Une fois refroidi (environ 10 min), replacez le capot de protection qui bloque l'interrupteur en position OFF.

Puis-je remplacer la panne de soudure ?

Oui, la panne en cuivre est remplaçable. Elle est considérée comme une pièce d'usure et n'est pas couverte par la garantie.

Comment nettoyer le fer à souder ?

Nettoyez uniquement lorsque la panne a refroidi. Utilisez un tissu sec ou un intissé de nettoyage (ex. CFH n° 52349). Ne plongez jamais l'appareil dans l'eau.

Que faire si la chauffe prend plus de 30 secondes ?

Cela indique que les piles sont faibles. Remplacez les 3 piles par des neuves de type AA.

Quels types de travaux peut-on réaliser avec ce fer ?

Il est conçu pour les travaux de soudure fins en électronique, modélisme et loisirs créatifs.

Quelles précautions de sécurité sont essentielles ?

Ne touchez jamais la panne chaude (risque de brûlure). Posez toujours l'appareil verticalement sur une surface résistante à la chaleur lorsqu'il est chaud. Ne le laissez pas sans surveillance durant l'utilisation. Ne plongez pas dans l'eau.

MODE D'EMPLOI BLK 520 PARKSIDE

No. 48520 Fer à souder à piles BLK 520

C E

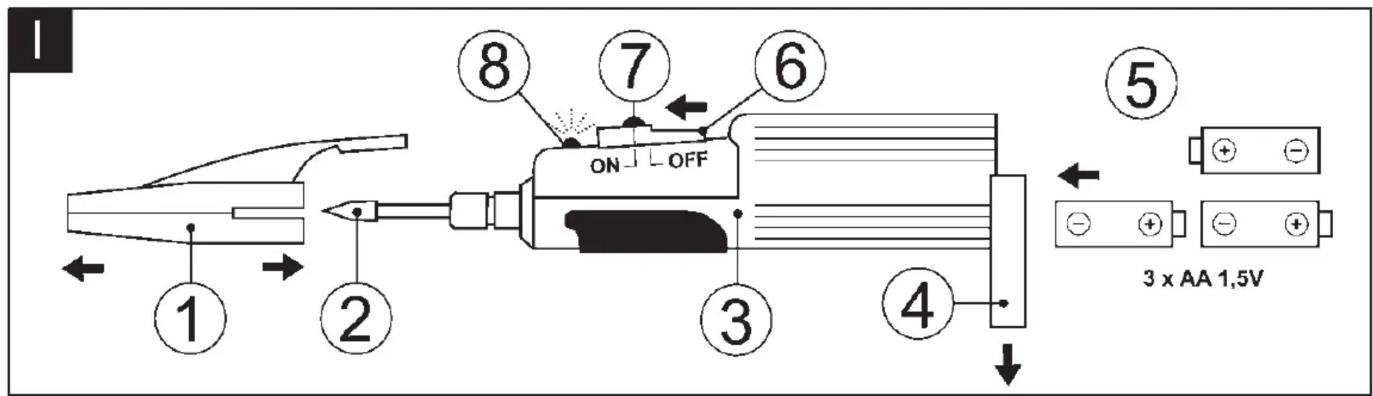

Volume de livreaison et légende:

Le volume de livraison comprend un fer à souder à piles avec panne en cuivre et capot de protection ainsi qu'un mode d'emploi. Veuillez déballer la marchandise et contrôle si elle est complète.

① Capot de protection
② Panne en cuivre (pointe d'outil)
③ Fer à souder à piles
④ Fermetre du compartment des piles
⑤ Piles (3× 1,5V AA

• non comprises dans le volume de livreau!

⑥ Interrupteur allumer/éteindre
⑦ Bouton-poussoir
Voyant de contrôle de fonctionnement
Intissé de nettoyage – non compris dans le volume de livreaison!

Explication des symboles:

Ne pas toucher la pointe d'outil pendant l'utilisation! Panne en cuivre très chaude! Risque de brûlure!

Ne pas plonger l'appareil dans l'eau et ne pas l'exposer à l'humidité. L'humidité provoque des dommages à l'appareil!

En cours d'usage, la pointe d'outil développement de très haute températures! Risque de brûlures!

L'utilisation conforme:

Le fer à souder à piles est un apparéil mobile et polyvalent. Il sert pour les travaux de soudure fins dans le domaine de l'électronique, du modélisme et des hobbies. Une utilisation autre n'est pas admissible et peut cause des blessures. Dans ce cas, la responsabilité du fournisseur n'est pasengageé.

Le fer à souder à piles fonctionne avec 3 piles de 1,5V (type AA). Celles-ci ne sont pas inclues dans le volume de livreaison et il faut se les procurer séparément.

Note importante: Veuillez tire attentivement le mode d'emploi pour vous familiariser avec l'appareil. Conserver le mode d'emploi pour pouvoir le dire à nouveau.

Il ne faut pas effectuer l'assemblage et les ajustages qui ont eté régés en usine. Il peut etre dangereux de faire une modification de la construction de son propre chef, d'enlever des pieces ou d'utiliser d'autres pieces qui ne sont pas admises pour I'appareil par le fournisseur. (Lors de modifications à I'appareil de son propre chef, il y a p.ex. des risques de brûture.)

Avis de sécurité:

• ATTENTION! Il faut poser cet outil comme montré sur l'illustr. IV quand il n'est pas utilisé.
• Au cours du travail et pour le laisser refroidir, il faut toujours poser le fer à souder à piles sur une surface stable, plane et résistante à la chaleur (voir l'illustr. IV).
• Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) ayant des aptitudes physiques, sensorières ou mentales limitées ou manquant d'expérience, à moins qu'elles ne soient surveillées par une personne responsable pour leur sécurité ou qu'elles aient reçu des instructions sur la manière d'utiliser l'appareil.
• Il faut surveiller les enfants pour assurer qu'ils ne jouent pas avec l'appareil.
• Il faut faire exécuter les réparations par le fabricant ou son service après-vente ou une personne qualifiée pour éviter tout risque.
• Un incendie peut se produit si l'on n'utilise pas l'appareil soigneusement.
• Enlever les objets, liquides ou gaz combustibles du champ d'activité de l'appareil avant de l'utiliser. Maintenir le champ d'activité propre pour éviter des accidents.

• Avant d'utiliser l'appareil, contrôle si la pointe d'outil est correctement fixée sur l'appareil. Il ne faut pas que la pointe chaude de l'outil soit en contact avec la peau, les cheveux, etc. Risque de brûlle.

• Il ne faut pas laisser l'appareil sans surveillance tant qu'il est utilisé.
  Ne pas le plonger dans l'eau.

• Àpres l'utilisation, tousjours éteindre le fer à souder à piles en mettant l'interrupteur allumer/éteindre ⑥ sur la position „OFF“ (eteindre).
• Àprous l'utilisation poser l'appareil selon l'illustr. IV et le laisser refroidir avant de le stocker.
• Si l'appareil n'est pas utilisé, stockez-le dans un endroit sur, à l'abri de la poussière et de l'humidité.
• Veuillez mette le capot de protection j sur la panne en cuivre ② lors du stockage de l'appareil pour que le capot de protection ② bloque l'interrupteur allumer / eteindre ⑥ sur la position „OFF“ (eteindre).
• Contrôler si l'appareil est endommagé. Ne pas l'utiliser en cas d'endommagement!
• Il faut procurar une aération suffisante lors de l'utilisation. Assurez-vous de ne pas inhaler des vapeurs ou des gaz toxiques. Porter des vêtements de protection (p.ex.: des vêtements à manches longues).
• Enlever les piles si vous n'utilise pas le fer à souder à piles pendant une longue durée (avec le temps, il peut arriver que les piles coulent et par conséquence le fer à souder à piles serait endommagé).
• Il faut respecter les prescriptions nationales et internationales de sécurité, de santé et de protection du travail.

Note importante avant la mise en service:

• Lire les avis de sécurité avant la mise en service!
• Vous obtiendrez les mêleurs résultats en utilisant des piles alcalines. Il faut 3 piles de 1,5V (type AA) pour la mise en service du fer à souder à piles.
• Remplacer les piles seulement dans un environnement sec. L'humidité a des effets négatifs sur la durée de vie des piles.

Mise en service:

• Oter la fermetre du compartment des piles ④ (voir l'illustr. I).
• Placer les 3 piles de 1,5V (type AA) ⑤ comme sur l'illustration et refermer le compartment des piles ④ .
• Enlever le capot de protection ① de la panne en cuivre ②.
  Assurez-vous que la panne en cuivre ② est correctement fixe.
• Mettre l'interrupteur allumer / eteindre ⑥ sur la position „ON“ (allu- mer).

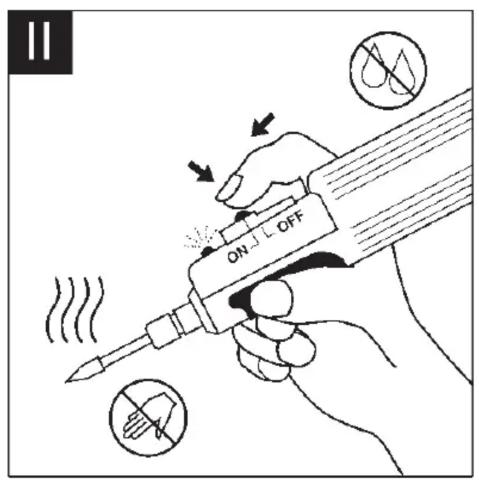

• Tenir le fer à souder à piles ③ comme un crayon. (voir l'illustr. II)
• Appuyer maintainant en continu sur le bouton-poussoir rond ⑦ au dessus de l'interrupteur allumer / eteindre ⑥ pendant env. 15 secondes (le courant passe, si l'interrupteur allumer / eteindre se trouve sur la position „ON“ (allumer) et si on appuie simultanément sur le boutonpoussoir- voir l'illustr. II).
• Maintenant la panne en cuivre de fer à souder ② a atteint la température de travail et vous pouvez commencer le travail.
• Pour épargner de l'énergie, appuyer seulement sur le bouton-poussoir ⑦ si vous soudez réellement.
• Pendant que vous appuyez sur le bouton-poussoir ⑦ levoyant de contrôle de fonctionnement ⑧ est allumé.

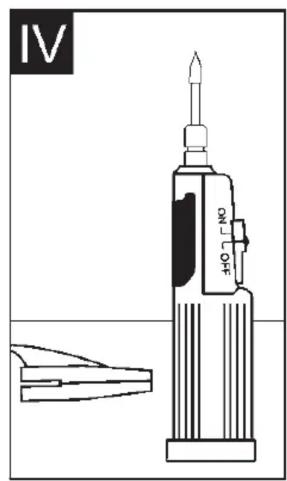

• S'il n'est pas utilisé, toujours poser le fer à souder à piles chaud ③ vertically avec la panne en cuivre ② dirigée vers le haut (voir l'illustr. IV) et le laisser refroidir complètement.

Mise hors service:

• Àprous l'utilisation mettre l'interrupteur allumer / éteindre ⑥ à la position „OFF“ (éteindre).
• Laisser refroidir la panne en cuivre ② en déposant le fer à souder à piles comme sur l'illustr. IV.
• Toujours poser le fer à souder à piles sur une surface stable, plane et résistant à la chaleur pour le laisser refroidir.
• La panne en cuivre ② met env. 10 minutes pour passer de la tempé rature de travail maxi de 480^ C à env. 25^ C . (La tempé rature ambiente joue également un role important lors du processus de refroidissement.)
• Finalement poser un capot de protection ① sur la panne en cuivre ②. Le capot de protection ① bloque l'interrupteur allumer /éteindre ⑥ sur la position „OFF“ (éteindre).

Maintenance, entretien et nettoyage:

• Ne jamais combiner des piles usées et des piles neuves. Ceci provoque une décharge prématurée des piles.

• Enlever les piles si vous n'utilise pas le fer à souder à piles pendant une longue durée. Avec le temps, les piles peuvent couler et le fer à souder à piles seront endommagé.

• Remplacer les piles s'il faut plus de 30 secondes pour atteindre la température de travail.

• Vous obtiendrez un meilleur résultat en utilisant des piles alcalines.
• Dispossez des piles usées correctement, ne pas les jeter dans les déchets menagers.
• Avec 3 piles neuves on peut utiliser cet apparéil pendant env. 60 minutes en continu.
• La panne en cuivre est revêtue d'acier. Ne pas ébarber la pointe.

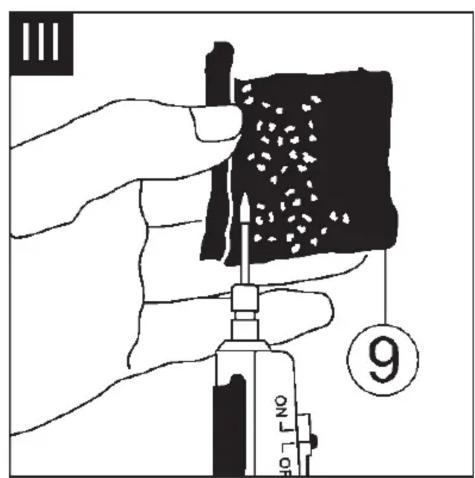

• Nettoyer l'appareil et la panne en cuivre de fer à souder seulement quand elle a refroidi (voir l'illustr. III) avec un tissu sec ou un intissé de nettoyage (p.ex. CFH-No. 52349). On peut acheter des intissés de nettoyage dans beaucoup de grandes surfaces de bricolage.
• Veuillez contacter la succursale ou vous avez achetié l'appareil ou le distributeur / fournisseur si l'appareil est endommagé et s'il faut le renvoyer au distributeur / fabricant ou à un service de réparation.

Garantie:

Pour l'exercice de la garantie, il est impératifement nécessaire de presenter le ticket de caisse. Toutes les pieces d'usure ( comme p.ex. la panne en cuivre de fer) sont exclues de la garantie. Tous les autres coûts tels que le temps de travail, le transport, le fret et l'emballage sont à la charge du client en cas de garantie. CFH se réserves le droit de payer les coûts évientuèlement survenus ou de les facturer au client. La garantie n'inclue pas les dommages qui résultat d'un dommage par vandalismisme, d'abus, de modification, de mauvaise utilisation, d'utilisation imprudente, de mauvaise maintenance ou d'usure.

Evacuation:

La poubelle barrée sur ce produit vous indique qu'il ne faut pas évacuer l'appareil hors service avec les ordures menagères. Veuillez rapporter le fer à souder à piles au centre de collecte de votre municipalité. Il faut évacuer les piles usées selon les instructions du fabricant et conformément aux conventions locales. Ne pas jeter les piles dans les ordures menagères.

Données techniques:

Puissance: 6 W

Valeur de connexion: 4,5 V (3 piles de 1,5V, type AA)

Température de travail maxi: env. 480 °C

Sous réserve de modifications techniques et de design.
