C337 - Accessoire photo MANFROTTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clamp Euro (pince de suspension)
Marque	Manfrotto
Modèle	C337
Utilisation	Suspension d'éclairages sur grilles, structures tubulaires ou tubes
Diamètre de support compatible	40 à 70 mm
Fixation de l'éclairage	Réceptacle femelle 28 mm (spigot) avec goupille de sécurité
Système de fixation rapide	Molette de serrage sans outil
Sécurité	Goupille de sécurité traversante pour éviter toute chute accidentelle
Matériau	Acier et alliage (estimation d'après construction)
Fonctions principales	Fixation rapide et sécurisée des éclairages, adaptation à différents diamètres
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier régulièrement le serrage et l'état de la goupille
Sécurité d'utilisation	Utiliser un câble de sécurité (réf. 10792/10808/1094) pour sécuriser charge, clamp et support
Pièces détachées et réparabilité	Goupille de sécurité et molette disponibles comme pièces de rechange
Informations générales	Accessoire professionnel Manfrotto pour studio et spectacle

FOIRE AUX QUESTIONS - C337 MANFROTTO

Comment fixer l'éclairage sur le clamp C337 ?

Desserrez la molette A, insérez le spigot 28 mm de l'éclairage dans le logement femelle du clamp jusqu'à ce qu'il dépasse. Insérez ensuite la goupille de sécurité dans le trou du spigot, puis resserrez la molette fermement.

Quel diamètre de tube supporte le clamp C337 ?

Le clamp accepte les tubes d'un diamètre de 40 à 70 mm. Sa mâchoire s'adapte sans effort grâce à la molette de serrage.

Comment utiliser la goupille de sécurité ?

Après avoir inséré le spigot dans le clamp, la goupille doit traverser le trou du spigot et dépasser des deux côtés. Resserrer la molette place la goupille à l'intérieur du logement, empêchant tout désengagement accidentel.

Le clamp peut-il supporter des projecteurs lourds ?

Le C337 est conçu pour des éclairages professionnels. Sa capacité de charge n'est pas spécifiée, mais il est recommandé d'utiliser un câble de sécurité en complément pour les charges lourdes.

Comment fixer le clamp sur une barre ?

Placez la mâchoire supérieure H sur la barre, poussez la mâchoire inférieure N contre la barre, puis vissez la molette P dans le sens horaire pour serrer.

Faut-il un outil pour serrer la molette ?

Non, la molette se serre manuellement. Aucun outil n'est nécessaire. Veillez à bien la serrer jusqu'en butée.

Comment entretenir le clamp C337 ?

Nettoyez-le avec un chiffon sec. Vérifiez périodiquement l'état de la goupille de sécurité et le serrage de la molette. Lubrifiez légèrement si nécessaire.

Puis-je utiliser ce clamp avec un trépied ?

Oui, si le trépied possède un tube de diamètre 40-70 mm. Le clamp se fixe directement sur le tube. Assurez-vous que le trépied supporte le poids.

Où acheter des pièces de rechange ?

Les pièces comme la goupille de sécurité ou la molette sont disponibles chez les revendeurs Manfrotto agréés. Contactez le service client pour les références.

Ce clamp est-il compatible avec les éclairages Studio ?

Oui, sa fixation 28 mm est standard pour les projecteurs de studio. Il permet de suspendre facilement les éclairages sur des structures tubulaires.

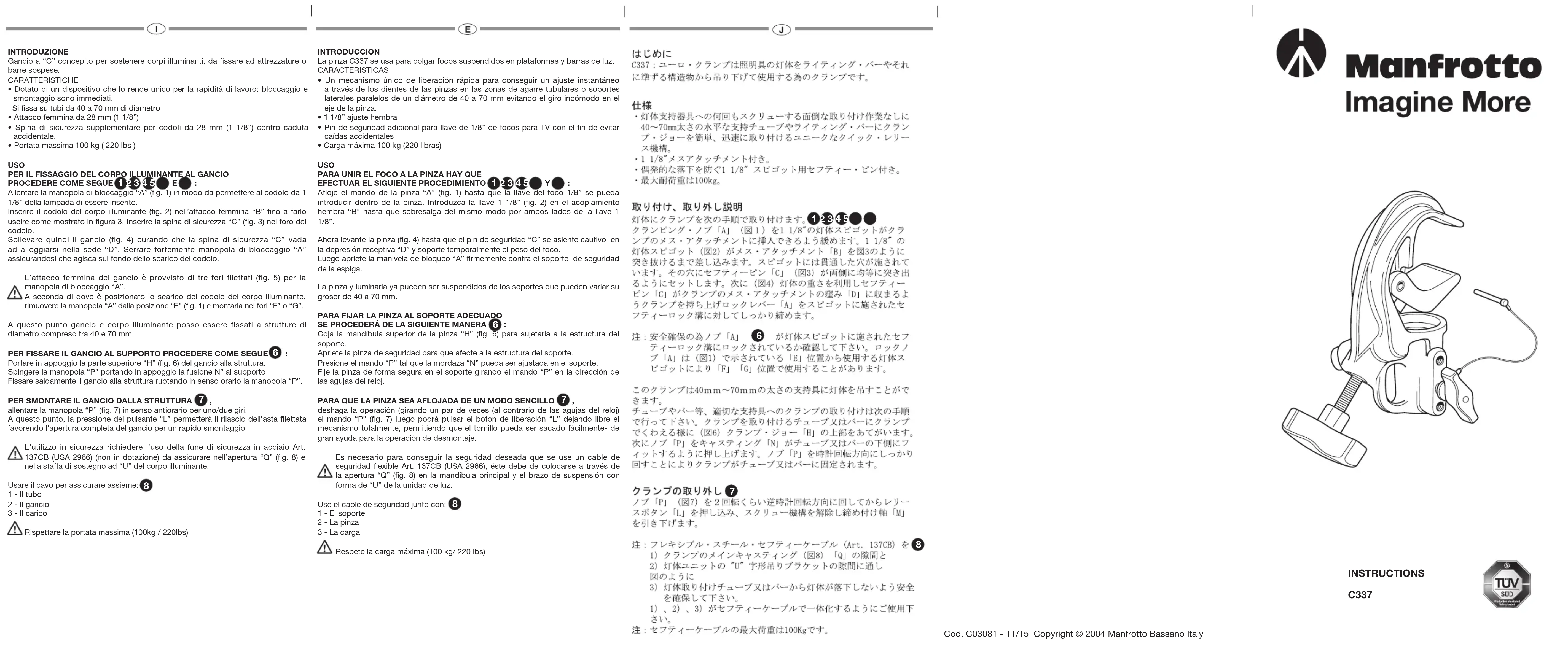

MODE D'EMPLOI C337 MANFROTTO

deshpôta lagowergan un par des vices (à contrarles de laésie qu'ené) et les échats de l'ordre, à l'ordre et à l'ordre. L'ordre est le point d'oulement, qui est le mecanisme totallement, permittidèn que le tôtom n'a pu se saccofta facilitément.

eLle C337 EURO CLAMP est utilise pour suspendre des éclairages sur des grilles ou des homes d'éclairages.
CARACTERISTICSE
- Un systeme spécifique de fixation rapide du clamp sur la barre ou toutes autres, y compris que tubuline de 40 à 70 mm de diamètre dont aucoup effort.
Strucures tubares de 40 a 70 mm de diamete sans aucup fini. Fixation femelle 28~mm
Goupille de sécurité pour les systèmes de fixation TV afin d'eviter toute chute accidentelle

UTILISATION
FIXATION DE L'ECIAIRAGE SUR LE CLAMP 12345 ET
Desserer la molette du clamp "A" (fig. 1) jusqu'à ce que le spigot 28 mm de la
fixation de l'éclairage puisse totallement être inséré dans le clamp.
Inserée le snippet 28 mm de la fixation de l'éclairage (fig. 2) dans le loquement féderé
insider le apject 20 mth de la fixation du contingence (fig. 2) dans le logement formel du clamp "B" jusqu'à son dépassement comme indiqued sur la figure 3.

I e spigot espercd'un trou dans lequel vient s'insere complètement la goupille de

securite "C" (fig. 3).
Faire depesser la goupille des deux cotés du spigot de fixation de l'éclairage.
A present levèze clam (fig. 4) pour que la goupé de secuènte se retròvait au l'interieur du longement fémelle du clam : "D" dans la partie plus évasée

Resserrer la molète "A" du clamp fermement jusqu'à ce qui'll arriver en butée dans la forme du的一种 de fixation de l'éclégrine.

Assurez vous que la molette "A" (fig. 5) soit correctement positionnée dans la ligne du solde de l'éclairage.
Pour cette vous pouvrez retreirer cette molette de son replACEMENT d'origine "E" (1) et la plupore de l'air dans des autres finements (2) au JIS.
Fig.1) et la revisiter dans 1un des deux auroes images G ou F

Maintenant le clamp et le spigot de fixation de l'éclairage peuvent être suspendus sur tous supports ayant un diamètre de 40 à 70 mm.
FIXATION DU CLAMP SUR UN SUPPORT 3
Fixer la macho supérieure du clamp "H" sur la barre (fig. 6) pour qu'elle repose
correctement sur cette derniere. Pousser sur laotine P etayarer mette en butte sur la barre la maochoire inférieure
du clamp "N".
Visser la molette "P" dans le sens des aiguilles d'une montre pour serrer parfaitement la clampon sur la barre.

Afin de securer la fixation de vous equipments, nous conseillons d'utiliser la société de surveillance (10792/10808/1094).

A l'esse de securite en accordant I.P.125 du 05/04 que voit possible passée dans le cas d'entreti du clamp. ^ (fig.8),autre de la barne et entre la lyte de voire en écartage.

Utilisation du cable pour sécuriser ensemble 8
1- le support
2- le clamp
3- la charge
A
