Type de produit	Filtre audio passif
Marque	Monacor
Modèle	DNH185
Catégorie	Filtre passe-haut pour tweeter
Impédance du tweeter	8 Ω
Puissance admissible maximale	250 W
Fréquence de coupure	5,5 kHz
Pente du filtre	8 dB/octave
Atténuation disponible	0 dB (entrée LO+) ou -4 dB (entrée HI+)
Dimensions (L × H × P)	78 × 23 × 90 mm
Poids	160 g
Matériau du boîtier	Non spécifié (probablement plastique ou métal)
Connecteurs	Bornes à vis (OUT, HI+, LO+, IN-)
Utilisation prévue	Intérieur, intégration dans enceintes Hi-Fi ou PA
Température de fonctionnement	0 °C à 40 °C
Nettoyage	Avec un pinceau sec et doux ; pas d'eau ni de produits chimiques
Installation	Brancher le tweeter sur les bornes OUT ; choisir l'entrée (HI+ ou LO+) selon l'atténuation souhaitée
Sécurité	Ne pas exposer à l'eau, à l'humidité ou à la surcharge ; réparation par un professionnel
Recyclage	Appareil électronique : déposer en déchetterie ou point de collecte
Garantie	Garantie caduque en cas de mauvaise utilisation ou réparation non autorisée

FOIRE AUX QUESTIONS - DNH185 Monacor

Quelle est la fonction du filtre Monacor DNH185 ?

Le DNH185 est un filtre passe-haut conçu pour être utilisé avec un tweeter de 8 Ω. Il permet de protéger le haut-parleur d'aigu des fréquences basses et de réaliser une enceinte Hi-Fi ou PA.

Comment brancher le filtre DNH185 ?

Connectez votre tweeter aux bornes marquées OUT. Ensuite, reliez l'entrée du filtre aux bornes HI+, LO+ ou IN- selon le niveau d'atténuation souhaité (HI+ atténue de 4 dB, LO+ sans atténuation).

Quelle est la puissance maximale supportée par le filtre ?

La puissance d'entrée maximale est de 250 W. Il est important de ne pas dépasser cette valeur pour éviter tout dommage.

Quelle est la fréquence de coupure et la pente du filtre ?

La fréquence limite est de 5,5 kHz avec une pente de 8 dB/octave.

Comment choisir entre les entrées HI+ et LO+ ?

L'entrée HI+ applique une atténuation de -4 dB pour adapter le niveau du tweeter aux autres haut-parleurs. L'entrée LO+ n'atténue pas. Faites des essais d'écoute pour déterminer le réglage optimal.

Puis-je utiliser ce filtre avec un tweeter d'impédance différente ?

Le filtre est conçu pour un tweeter de 8 Ω. L'utiliser avec une impédance différente pourrait modifier la fréquence de coupure et endommager les composants.

Le filtre nécessite-t-il une alimentation externe ?

Non, le DNH185 est un filtre passif qui ne nécessite pas d'alimentation électrique. Il se branche directement entre l'amplificateur et le tweeter.

Comment nettoyer le filtre DNH185 ?

Utilisez un pinceau sec et doux pour enlever la poussière. N'utilisez jamais d'eau ou de produits chimiques, car cela pourrait endommager les composants.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les branchements. Si le problème persiste, confiez l'appareil à un technicien qualifié. Toute réparation non autorisée annule la garantie.

Comment éliminer le filtre en fin de vie ?

Conformément à la réglementation, déposez l'appareil dans une déchetterie ou un point de collecte pour déchets électroniques afin de contribuer à un recyclage non polluant.

MODE D'EMPLOI DNH185 Monacor

Filtre passer-haut pour haut-parleur d'igu 8Ω

Cette notice s'adresse aux non-professionnels avec des connaissances de base dans la conception d'enceintes. Veuillez dire la presente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilities d'utilisation

Ce passer-haut sert pour brancher un haut-parleur d'aigu lors de la réalisation d'une enceinte Hi-Fi ou PA. La puissance admissible est de 250W.

2 Conseils importants d'utilisation

Le filtré répond à toutes les directives nécessaires de l'Union française et porte donc le symbole (C).

• Le filtré n'est donc que pour une utilisation en interieur. Protégez-le de tout type de projections d'eau, des éclaboussures et d'une humidité élevée de l'air. La plage de température de fonctionnement autorisée est de 0 - 40^ .
• Pour le nettoyage, utilisez un pinceau sec et doux, en aucun cas d'eau ou de produits chimiques.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si le filtré est utilisé dans un but autre que celui pour lequel il a été consu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée, en outre, la garantie deviendrait caduque.

Lorsque le filtré est définitivement retire du service, vous doivent le déposer dans une Usine de recyclage adaptée pour contribuer à son élimination non polluante.

Italiano

Filtro passa-alto per tweeter di 8Ω

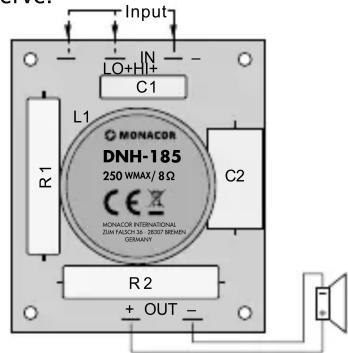

1) Branchez le haut-parleur d'aigu aux pins «OUT». Le branchement correct des contacts plus et moins dépend des hautparleurs utilisés et de leur positionnement dans l'enceinte : il convient de faire des tests pour définir le branchement correct.

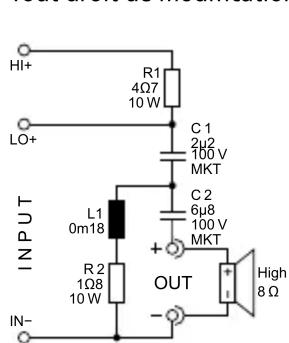

2) Les pins «HI+», «LO+» et «IN-» servent d'entrée de signal : HI+ = entrée avec diminution de niveau de 4dB pour adap-ter le niveau du volume au volume des autres haut-parleurs dans l'enceinte

LO + = entrée sans diminution de niveau IN- = entrée pole moins

4 Caracteristiques techniques

Puissance d'entrée: 250W max.

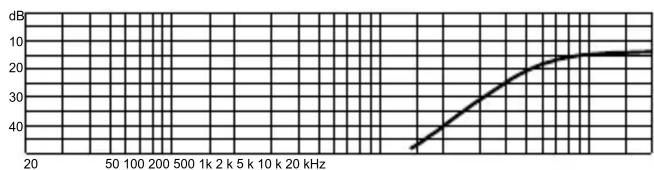

Fréquence limite ; pente : . . . . . . 5 , 5 kHz ; 8dB/Octave

Dimensions, poids: 78 × 23 × 90 ~mm , 160g

Tout droit de modification réservé.
