Type de produit	Kit porte-barres pour barres plates
Marque	Gewiss
Modèle	GW45563
Courant nominal	250 A à 630 A
Section de barre compatible	Barres plates (dimensions standards)
Matériau du porte-barres	Polyamide renforcé, résistant aux hautes températures
Température de fonctionnement	-25°C à +70°C
Indice de protection	IP20 (usage intérieur)
Dimensions approximatives	100 x 50 x 30 mm (par élément)
Poids	Environ 200 g par élément
Nombre de pôles	1 à 4 pôles selon montage
Fonctions principales	Support et maintien des barres plates dans les tableaux électriques
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Installation par un électricien qualifié ; respecter les normes en vigueur
Pièces détachées et réparabilité	Non réparable ; remplacer l'élément défectueux
Informations générales	Kit de montage pour barres plates, adapté aux systèmes Scalare et Linear

FOIRE AUX QUESTIONS - GW45563 Gewiss

Quel est le courant maximal supporté par ce porte-barres ?

Le courant maximal est de 630 A, selon la configuration et la section des barres utilisées.

Ce kit est-il compatible avec des barres rondes ?

Non, ce kit est spécifiquement conçu pour les barres plates. Pour des barres rondes, utilisez un autre modèle.

Comment installer le porte-barres GW45563 ?

Fixez le support sur le rail DIN ou la plaque de montage, insérez la barre plate et serrez les vis de fixation. Suivez les instructions de la notice.

Quelle est la température de fonctionnement maximale ?

La température de fonctionnement est comprise entre -25°C et +70°C.

Ce produit est-il adapté pour une utilisation extérieure ?

Non, l'indice de protection est IP20, il est destiné à un usage intérieur uniquement.

Puis-je utiliser ce kit avec des barres en aluminium ?

Oui, il est compatible avec des barres plates en cuivre ou en aluminium, sous réserve de respecter les sections recommandées.

Le kit inclut-il les barres elles-mêmes ?

Non, ce kit ne contient que les porte-barres (supports). Les barres doivent être achetées séparément.

Quel outil est nécessaire pour l'installation ?

Un tournevis cruciforme et éventuellement une clé hexagonale pour les vis de serrage.

Comment nettoyer le porte-barres ?

Dépoussiérez avec un chiffon sec. N'utilisez pas de produits chimiques agressifs.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com.

MODE D'EMPLOI GW45563 Gewiss

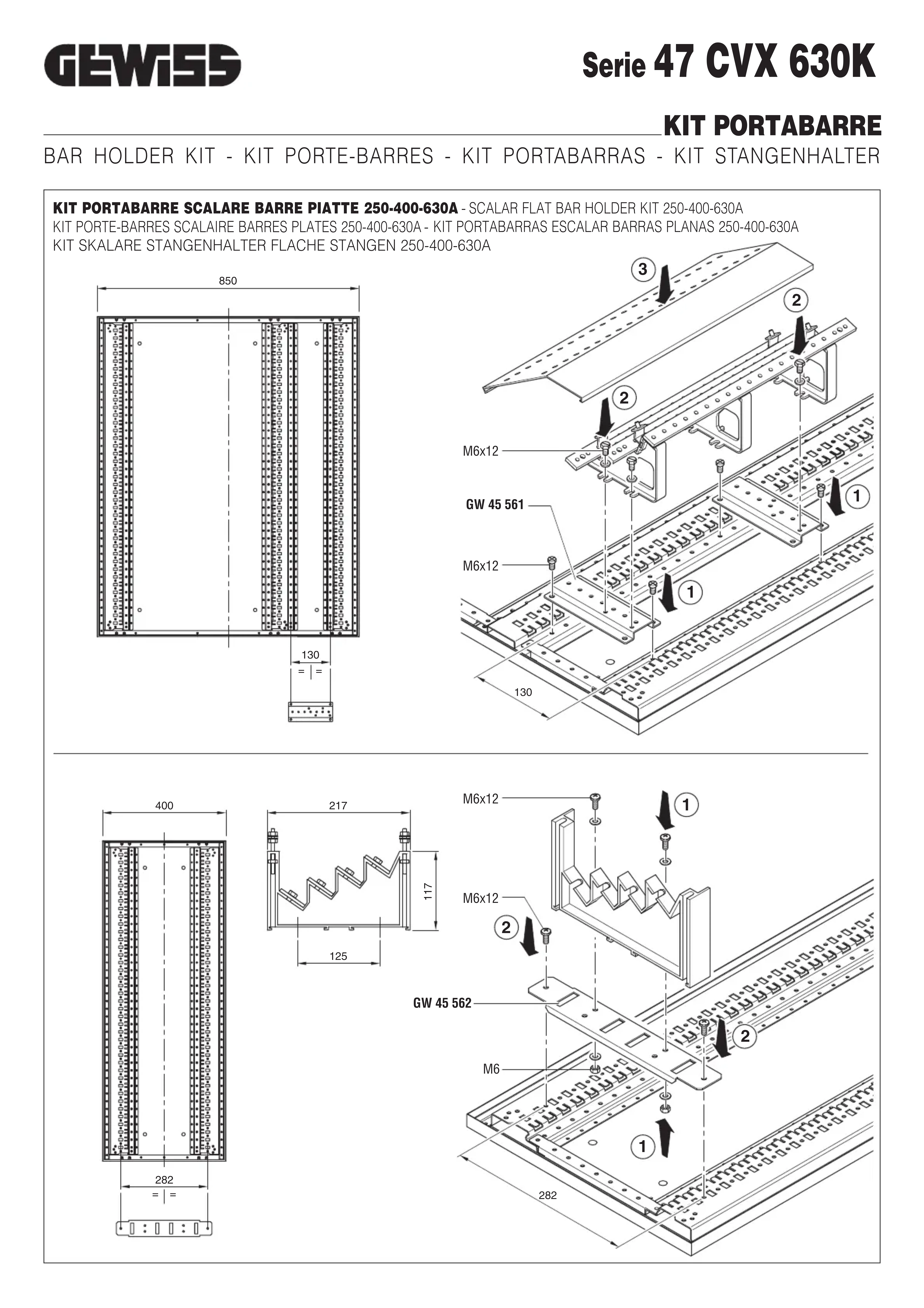

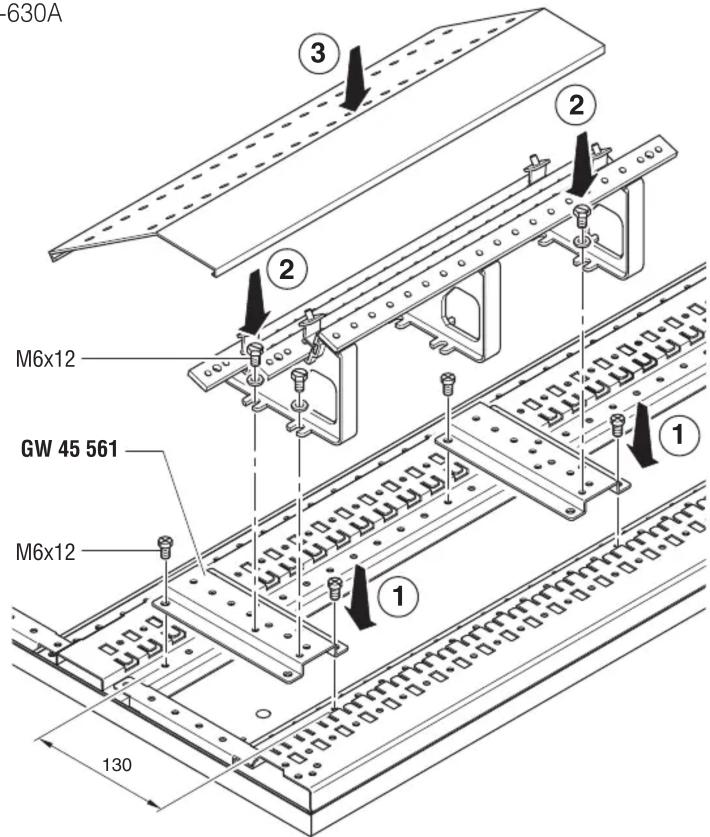

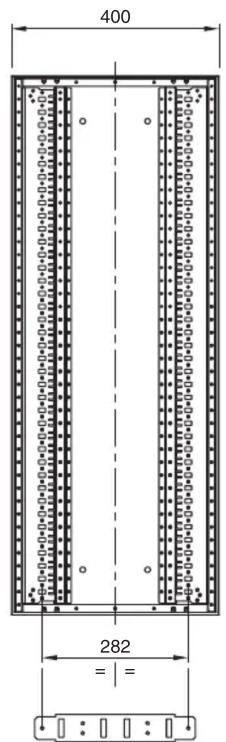

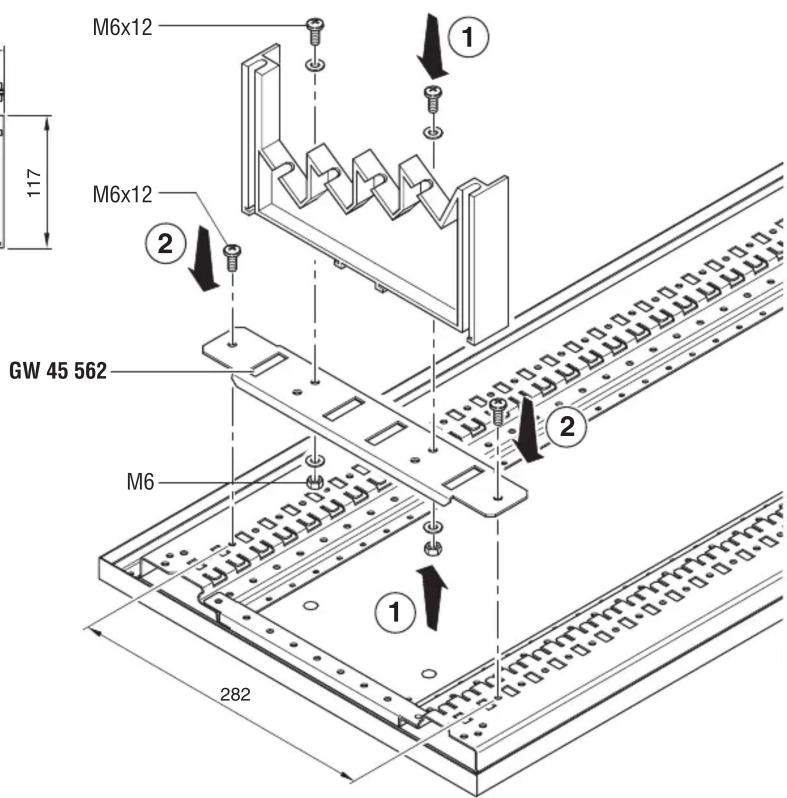

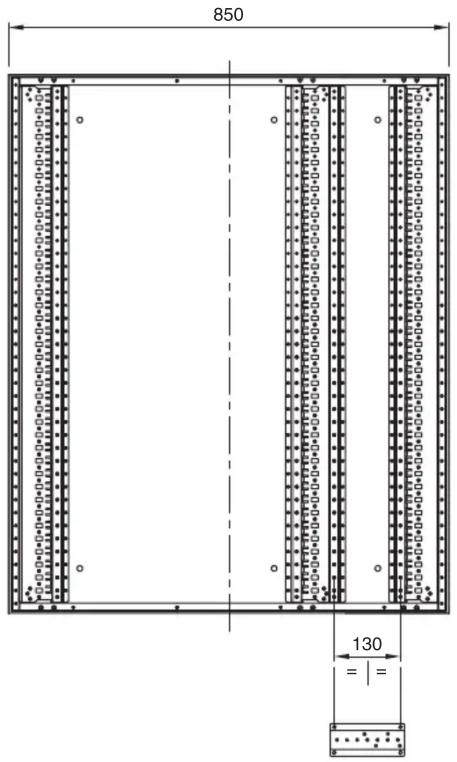

KIT PORTABARRE SCALARE BARRE PIATTE 250-400-630A - SCALAR FLAT BAR HOLDER KIT 250-400-630A

KIT PORTE-BARRES SCALAIRE BARRES PLATES 250-400-630A - KIT PORTABARRAS ESCALAR BARRAS PLANAS 250-400-630A

KIT SKALARE STANGENHALTER FLACHE STANGEN 250-400-630A

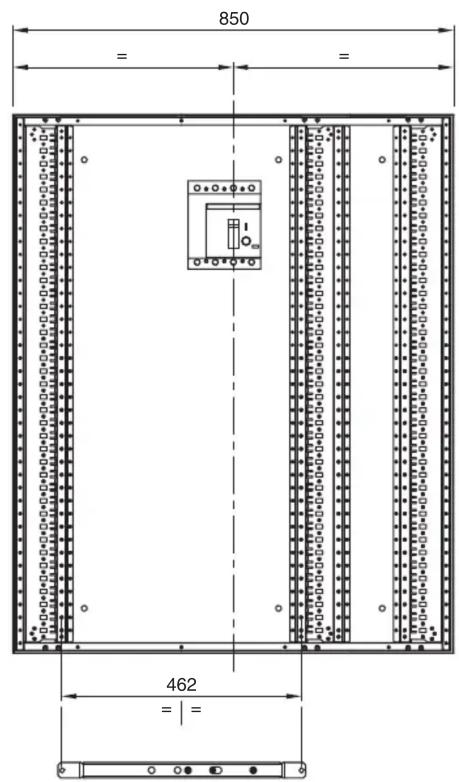

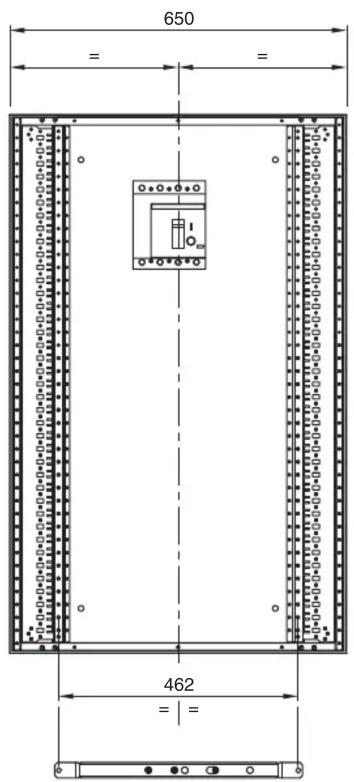

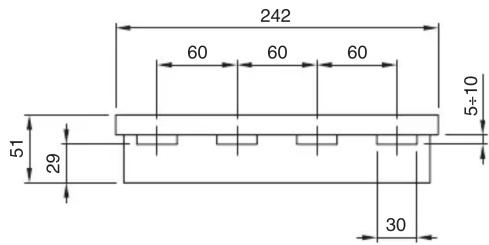

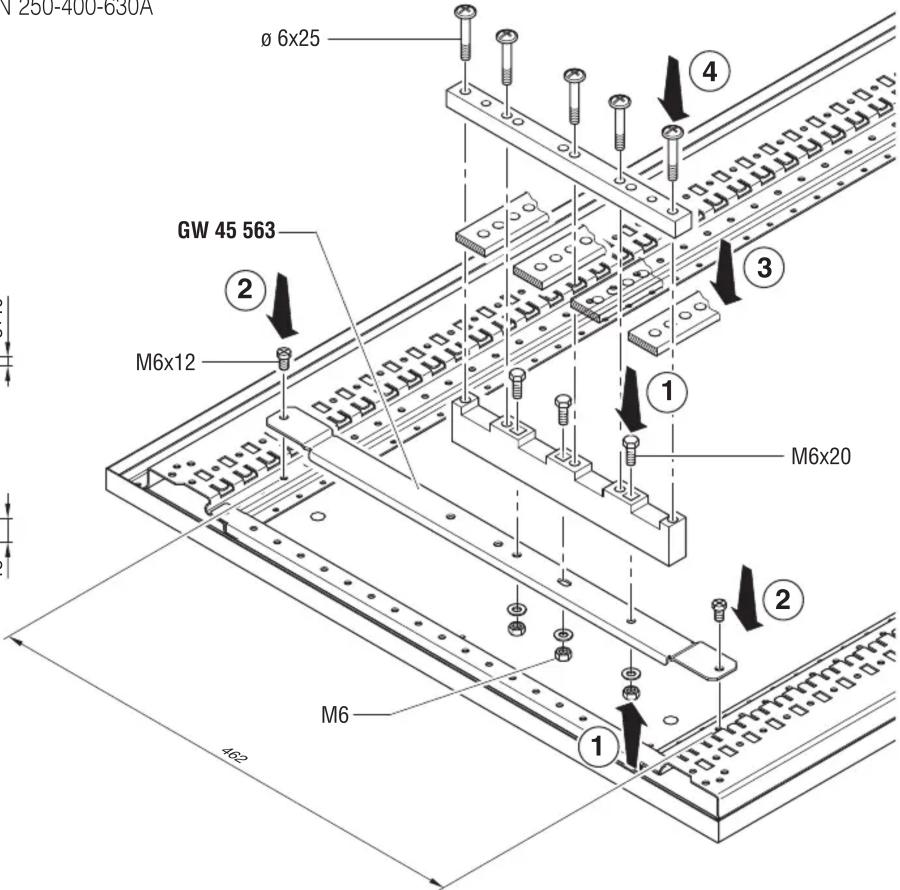

KIT PORTABARRE LINEARE BARRE PIATTE 250-400-630A - LINEAR FLAT BAR HOLDER KIT 250-400-630A

KIT PORTE-BARRES LINEAIRE BARRES PLATES 250-400-630A - KIT PORTABARRAS LINEAL BARRAS PLANAS 250-400-630A

KIT LINEARE STANGENHALTER FLACHE STANGEN 250-400-630A
