Type de produit	Séparateur vertical pour armoire électrique
Marque	Gewiss
Modèle	GW45469
Hauteur	2000 mm
Largeur compatible	650 / 850 mm
Poids approximatif	0,5 kg
Alimentation	Sans alimentation (accessoire passif)
Fonction principale	Séparation verticale des câbles dans un tableau électrique
Utilisation	Intérieur, armoires électriques Gewiss
Installation	Montage par clipsage ou vis (selon modèle)
Matériau	Plastique technique (probablement polycarbonate)
Couleur	Gris (standard Gewiss)
Température de fonctionnement	-25°C à +60°C
Indice de protection	IP20
Certification	CE, RoHS
Entretien et nettoyage	Nettoyage avec un chiffon sec non pelucheux
Sécurité	Respecter les normes électriques en vigueur
Pièces détachées et réparabilité	Non réparable, pièce unique à remplacer
Informations générales	Accessoire pour armoires électriques Gewiss, garantir une séparation ordonnée des câbles

FOIRE AUX QUESTIONS - GW45469 Gewiss

Comment installer le séparateur vertical GW45469 ?

Pour installer le séparateur vertical, référez-vous au manuel fourni. En général, il se clipse sur les rails horizontaux de l'armoire. Assurez-vous de bien l'aligner avec les encoches prévues à cet effet.

Quelles sont les dimensions exactes du GW45469 ?

Le modèle GW45469 correspond à un séparateur vertical de hauteur 2000 mm. Sa largeur est conçue pour s'adapter aux armoires de 650 mm ou 850 mm de large.

Ce séparateur est-il compatible avec les armoires Gewiss ?

Oui, ce séparateur est spécialement conçu pour les armoires électriques de la marque Gewiss. Vérifiez toutefois les dimensions de votre armoire pour garantir la compatibilité.

Quels outils sont nécessaires pour le montage ?

Aucun outil spécial n'est requis pour le montage des séparateurs horizontaux, mais pour les verticaux, un tournevis peut être nécessaire pour fixer les vis de maintien.

Puis-je utiliser ce séparateur dans une armoire d'une autre marque ?

Il est déconseillé d'utiliser ce séparateur dans des armoires d'autres marques car les dimensions et systèmes de fixation peuvent différer. Privilégiez une utilisation avec des armoires Gewiss.

Comment nettoyer le séparateur ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs qui pourraient endommager le plastique.

Le GW45469 est-il livré avec des vis de fixation ?

Le modèle vertical peut nécessiter des vis de fixation. Consultez la notice pour savoir si elles sont incluses ou si vous devez les acheter séparément.

Quelle est la différence entre les modèles GW45468 et GW45469 ?

La différence réside dans la hauteur : le GW45468 fait 1800 mm tandis que le GW45469 fait 2000 mm. Choisissez en fonction de la hauteur de votre armoire.

Puis-je couper le séparateur pour l'adapter à une hauteur inférieure ?

Il n'est pas recommandé de couper le séparateur car cela pourrait compromettre sa solidité et sa fixation. Préférez choisir le modèle adapté à votre hauteur.

Où trouver la notice d'utilisation du GW45469 ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com ou sur le site officiel de Gewiss.

MODE D'EMPLOI GW45469 Gewiss

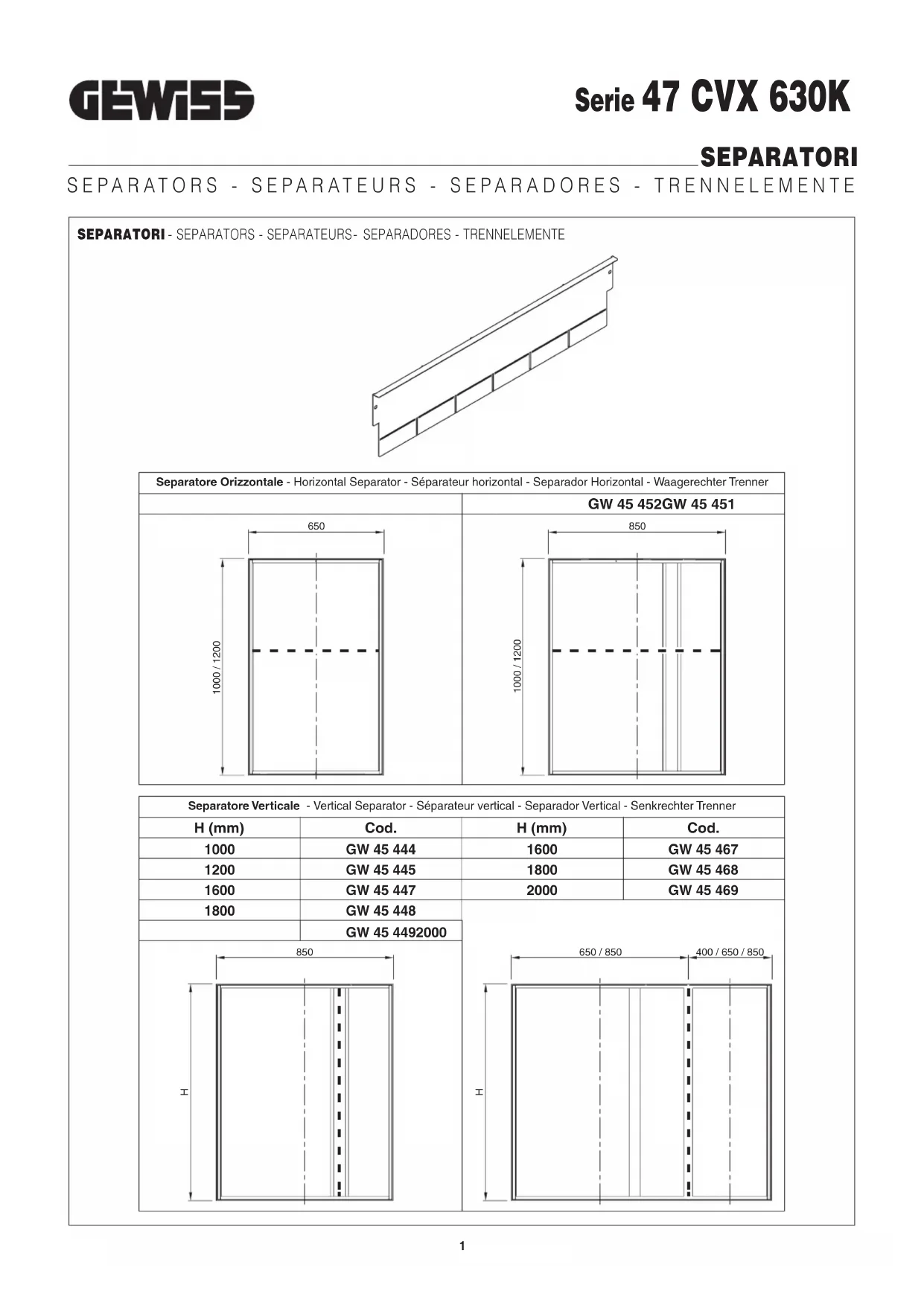

SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

SEPARATORI - SEPARATORS - SEPARATEURS- SEPARADORES - TRENNELEMENTE

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separador Horizontal - Waagerechter Trenner
	GW 45 452GW 45 451
650	850
1000/1200	1000/1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separator Vertical - Senkrechten Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 444	1600	GW 45 467
1200	GW 45 445	1800	GW 45 468
1600	GW 45 447	2000	GW 45 469
1800	GW 45 448	650 / 850 400 / 650 / 850
	GW 45 4492000
850

GW 45 451 GW 45 452
GW 45 444 H=1040	Nr. 1	Nr. 2
GW 45 445 H=1240
GW 45 447 H=1640	Nr. 2
GW 45 448 H=1840
GW 45 449 H=2040
GW 45 467 H=1640	Nr. 6
GW 45 468 H=1840
GW 45 469 H=2040

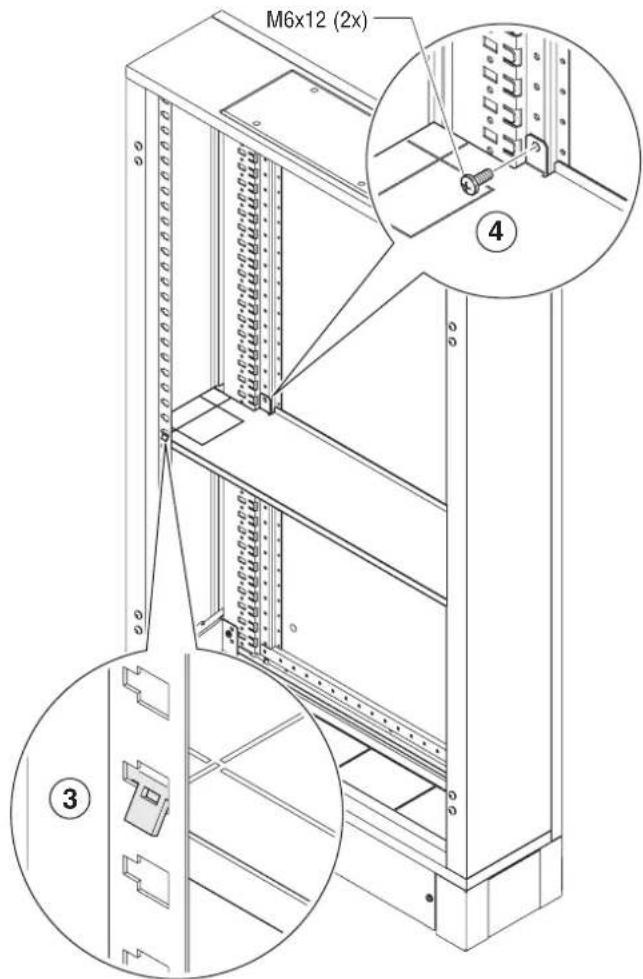

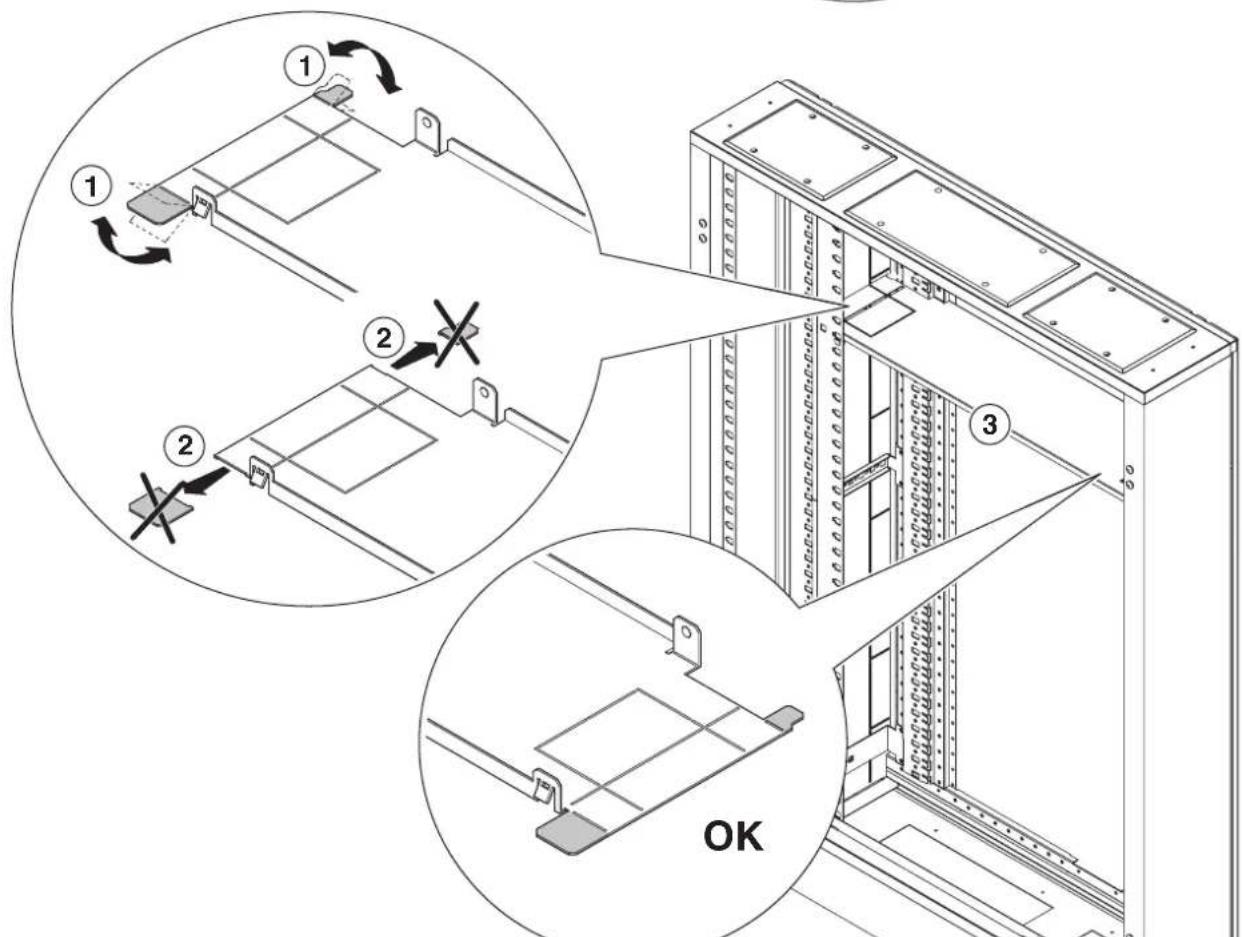

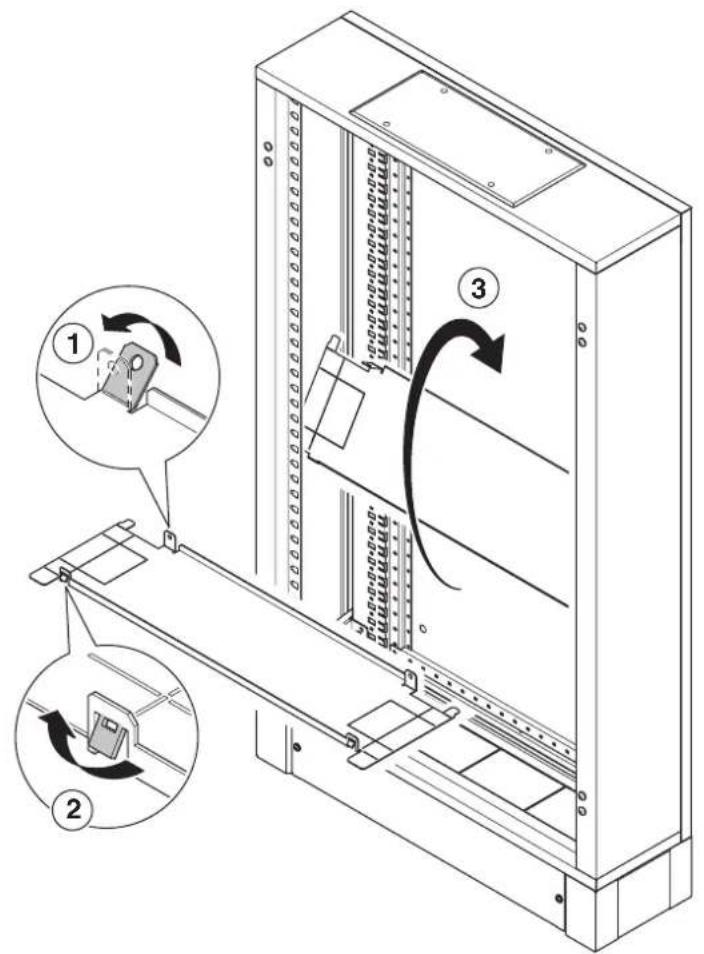

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 451 - GW 45 452

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 451 - GW 45 452 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 451 - GW 45 452
MONTAJE SEPARADOR HORIZONTAL: GW 45 451 - GW 45 452 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 451 - GW 45 452

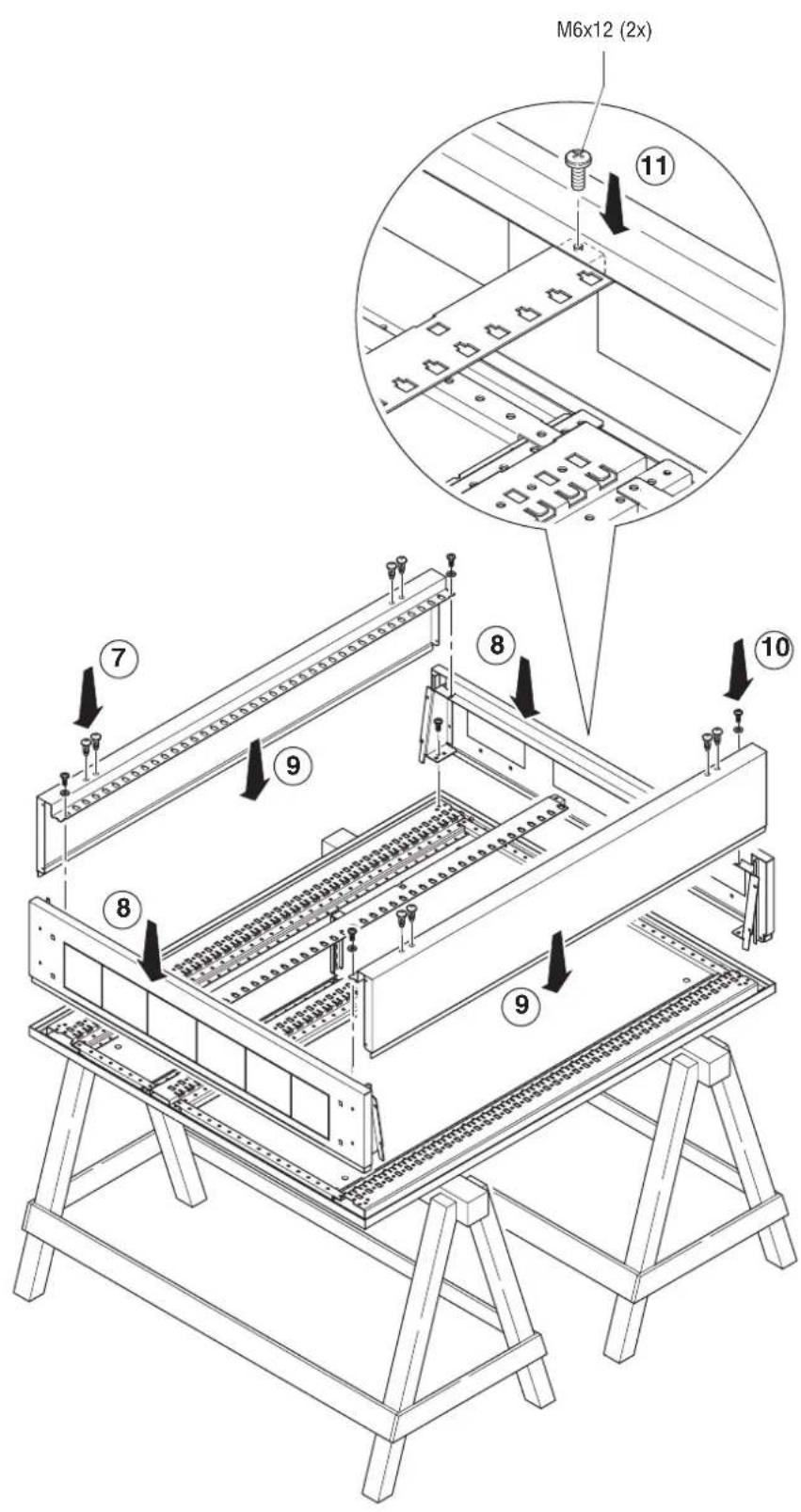

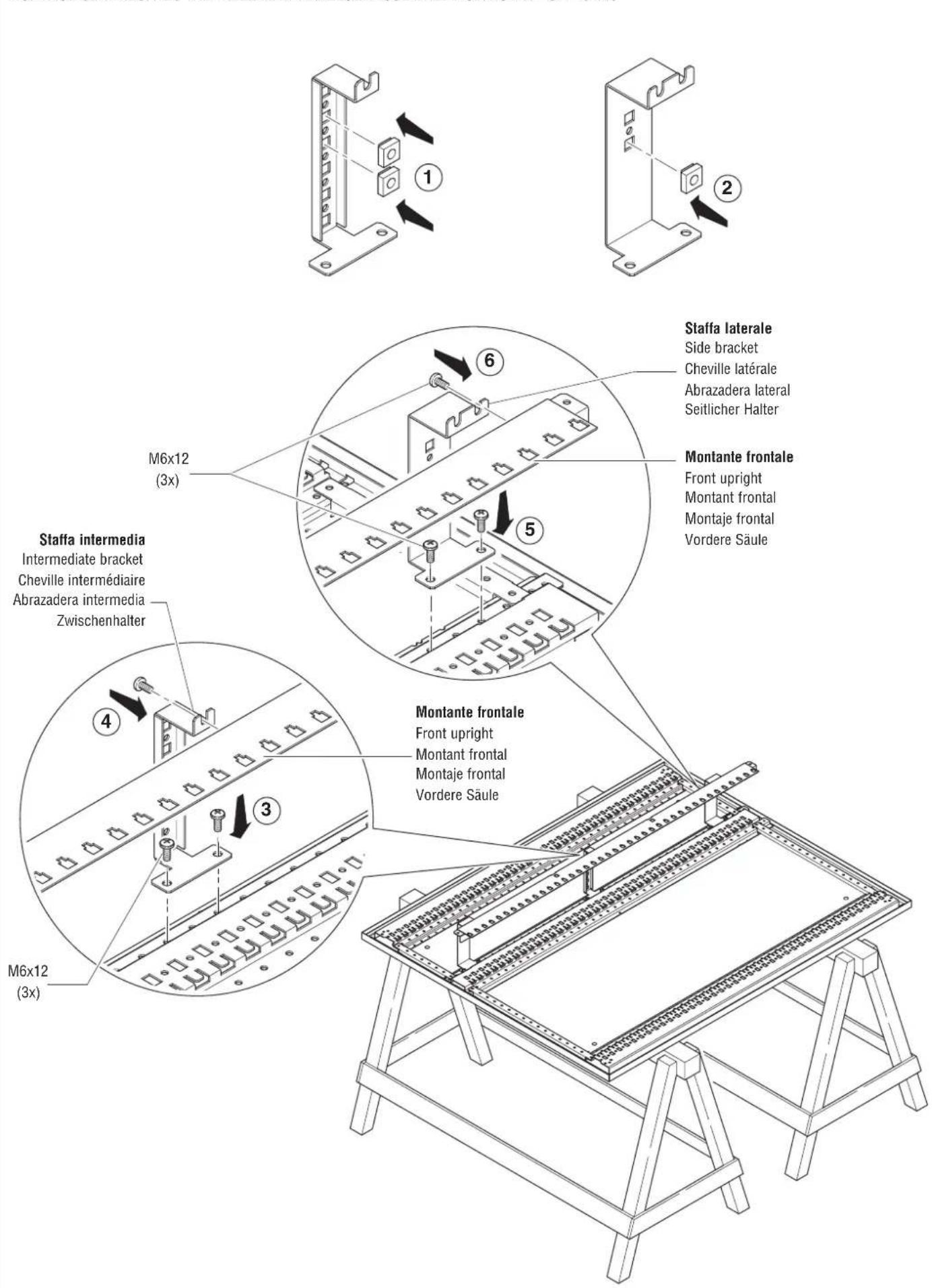

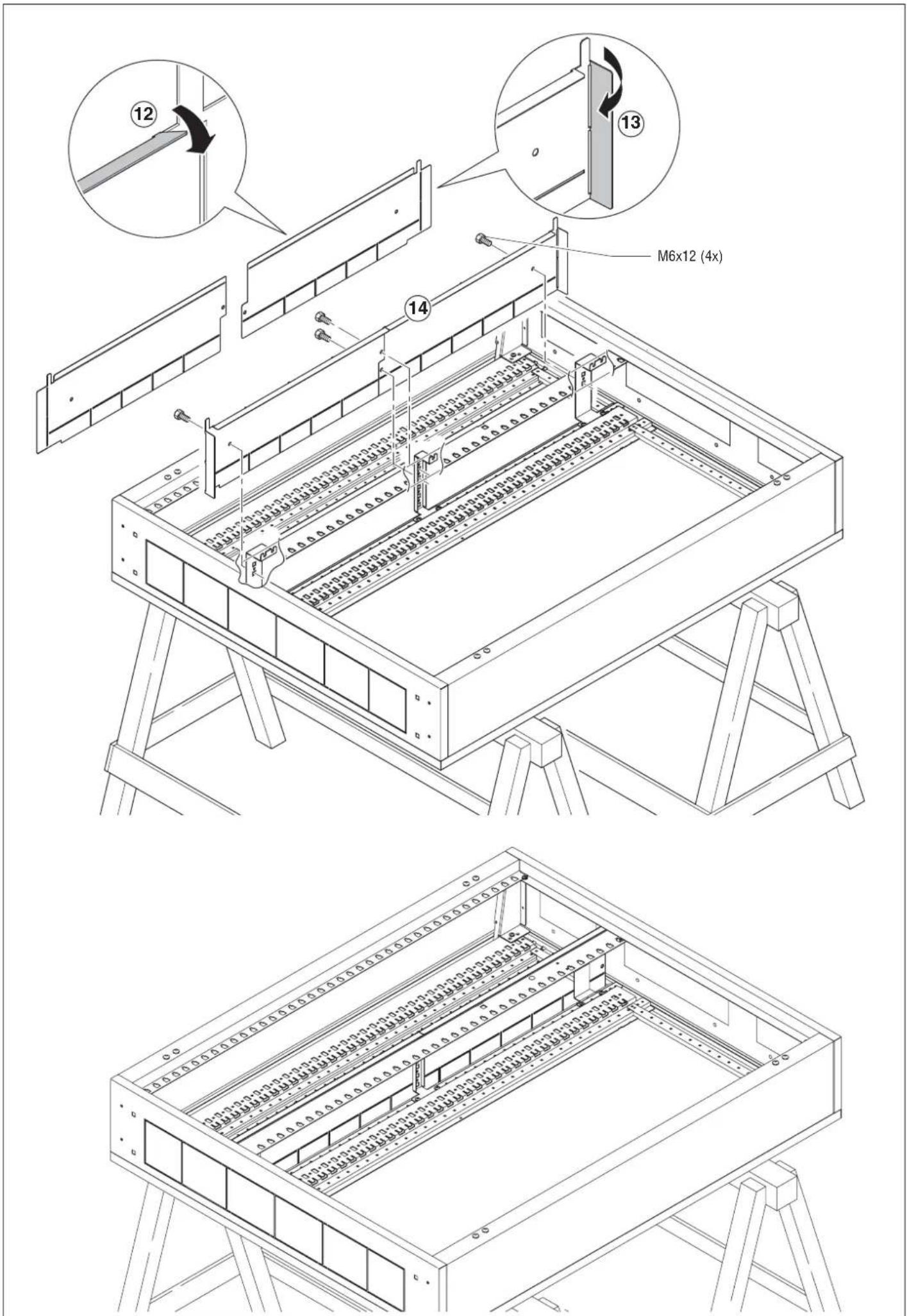

MONTAGGIO SEPARATORE VERICALE VANO CAVI INTERNO: GW 45 444 - GW 45 445

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 444 - GW 45 445 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE: GW 45 444 - GW 45 445 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNRA CABLES: GW 45 444 - GW 45 445 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 444 - GW 45 445

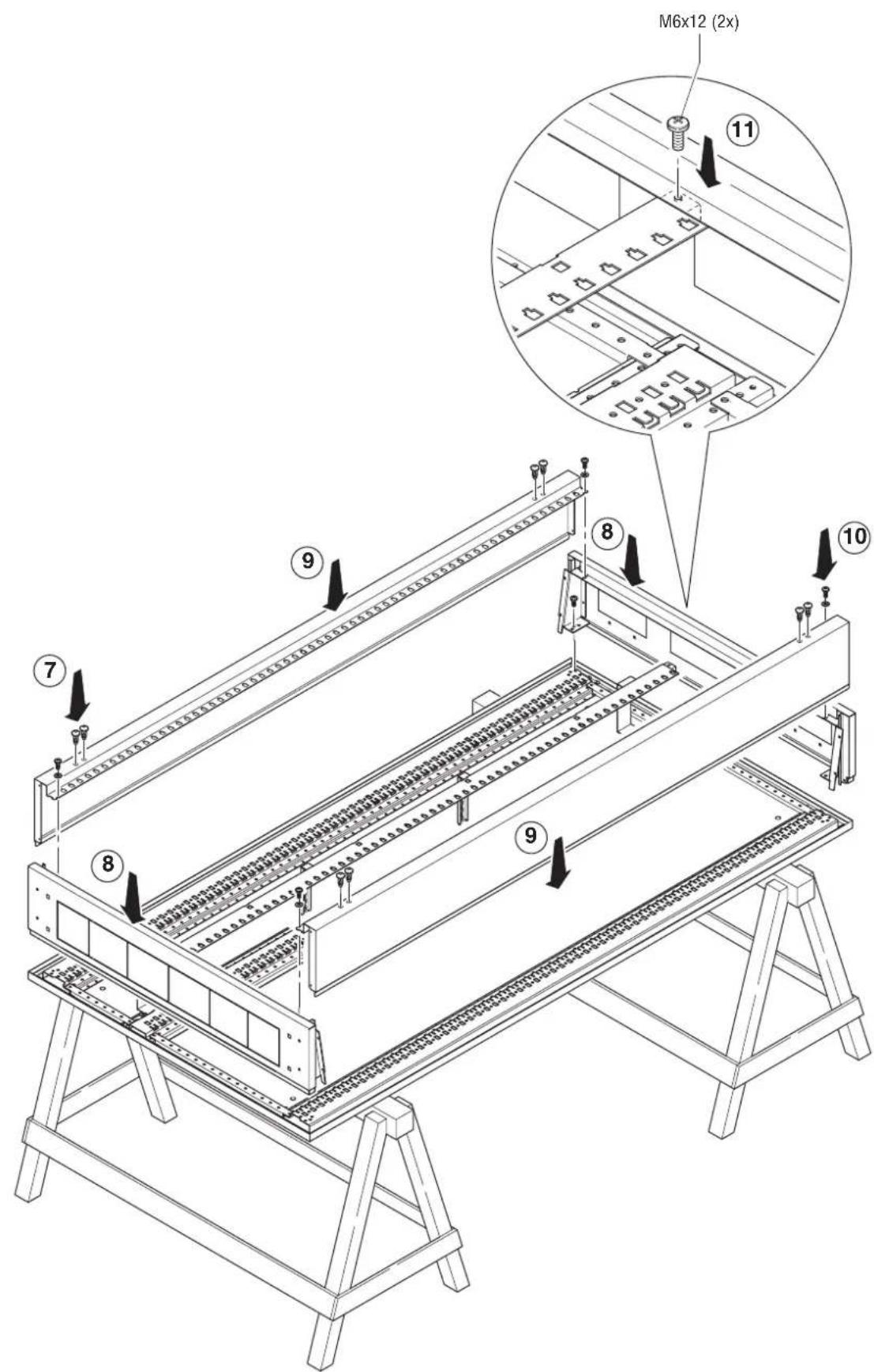

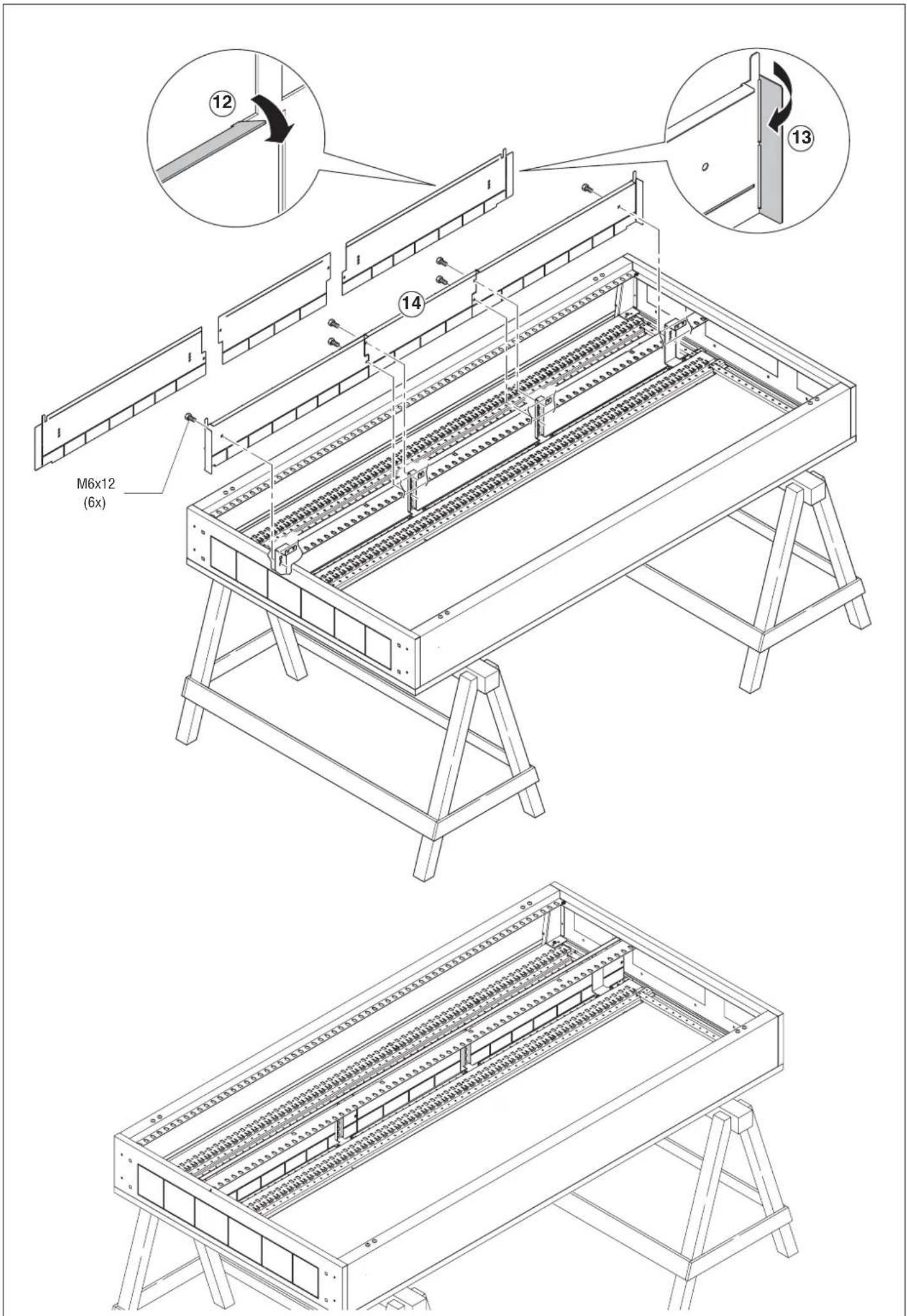

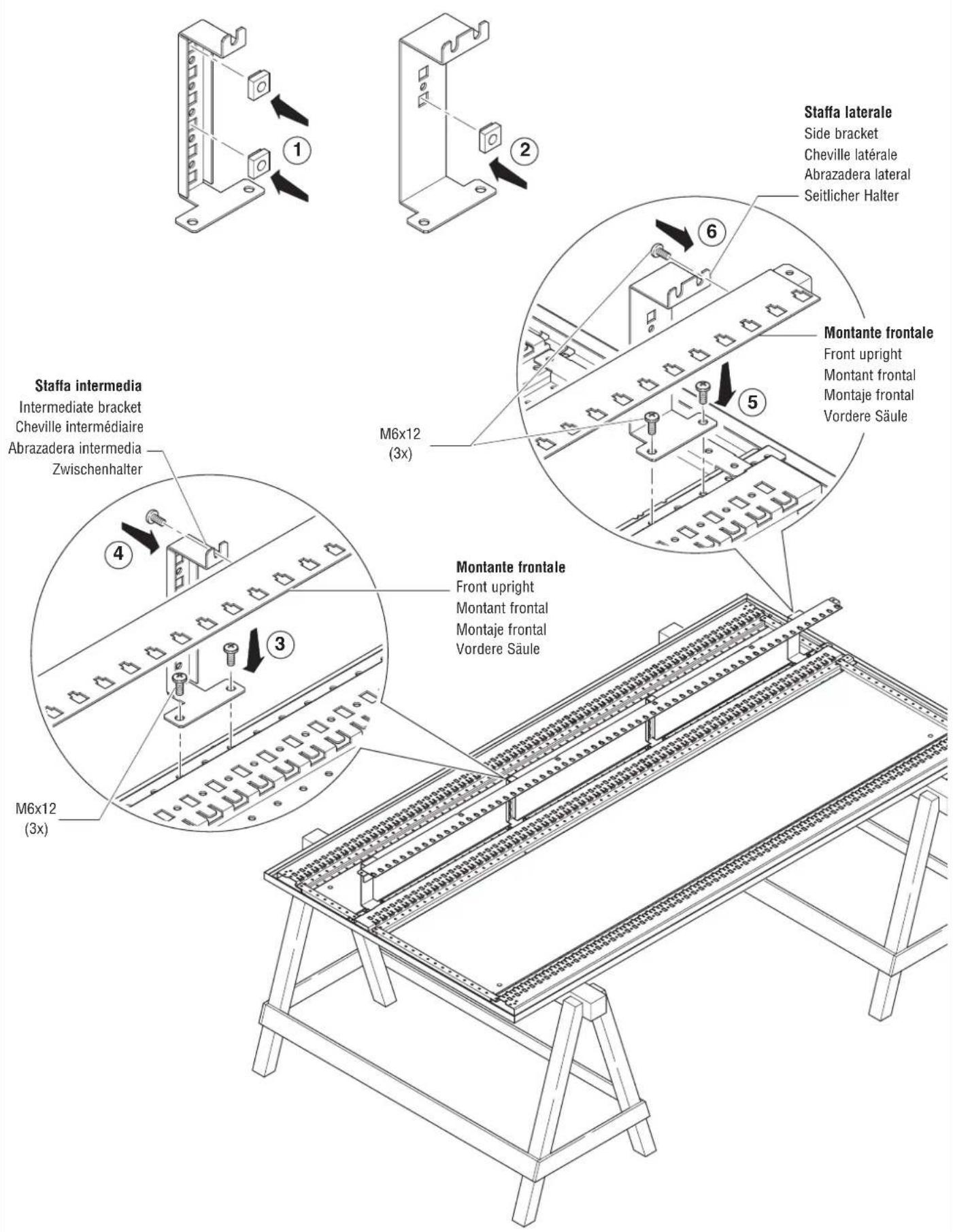

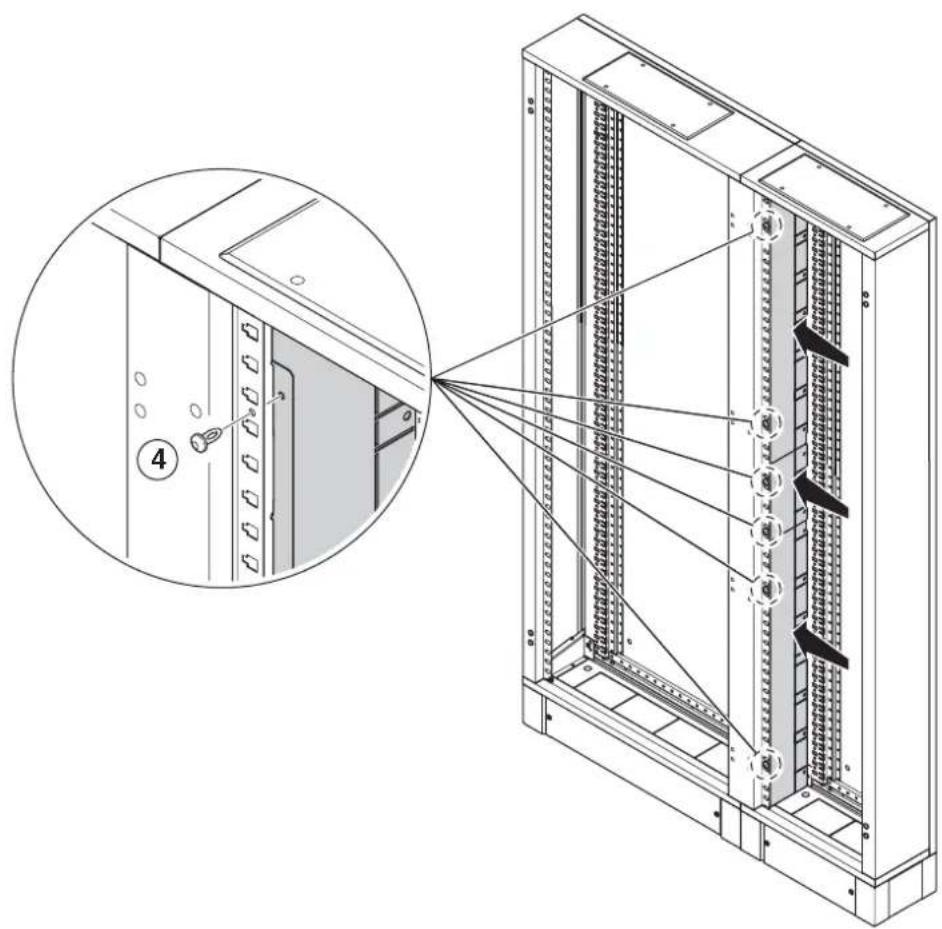

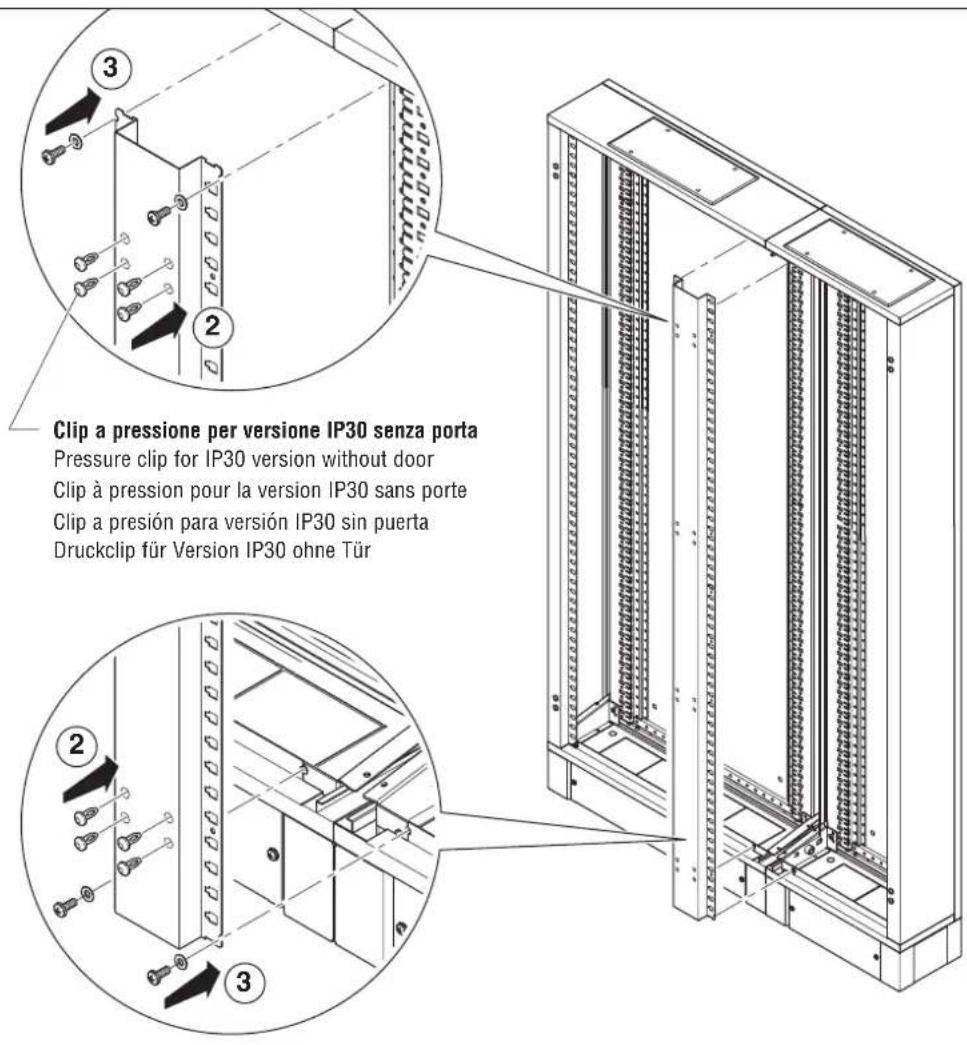

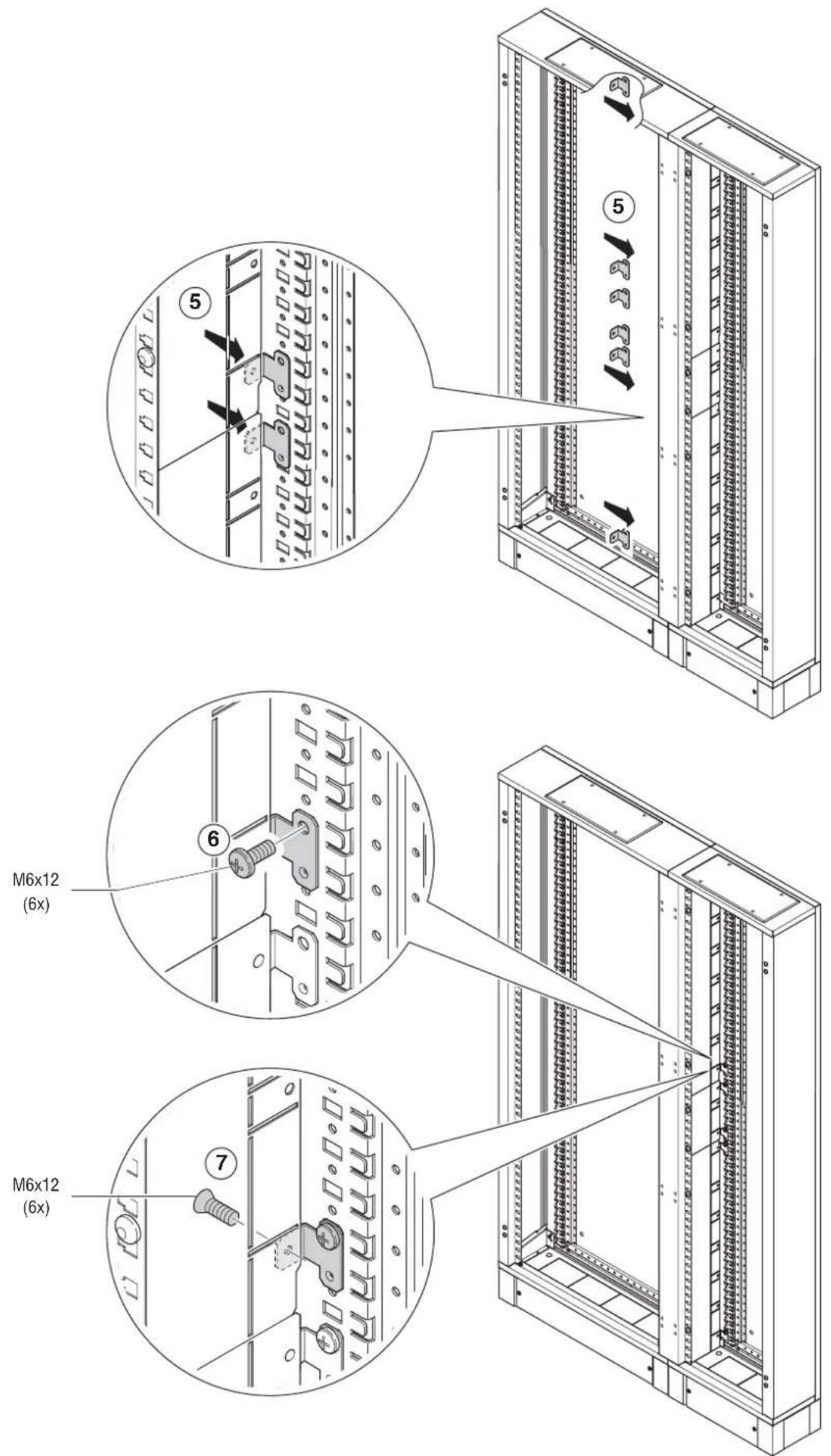

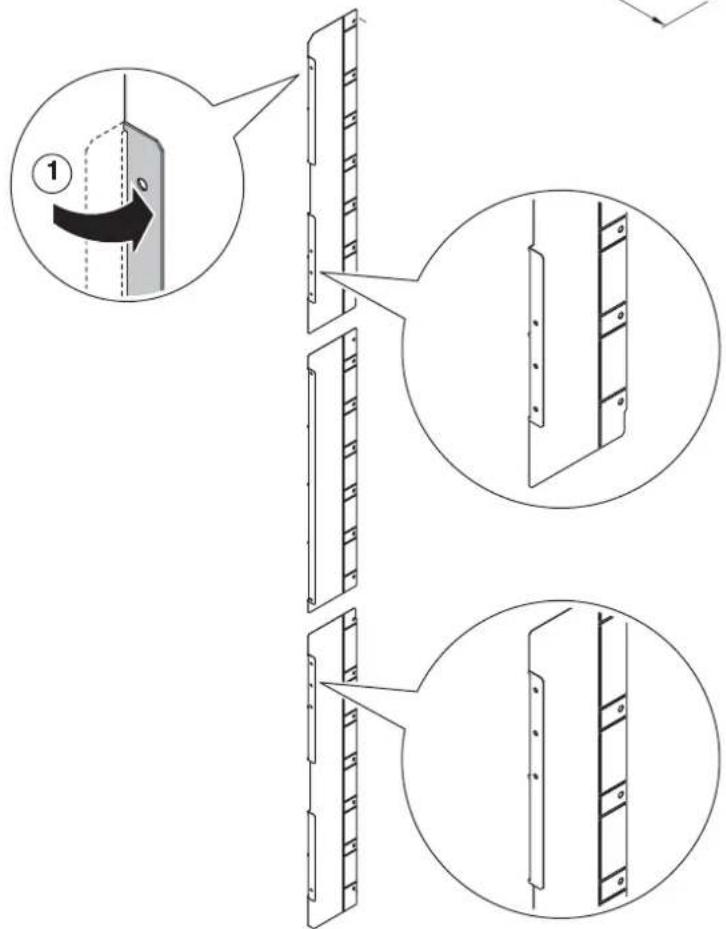

MONTAGGIO SEPARATORE VERICALE VANO CAVI INTERNO: GW 45 447 - GW 45 448 - GW 45 449

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 447 - GW 45 448 - GW 45 449 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE SENKRECHTES TRENNELEMENT KABELGHEAUSE INNEN: GW 45 447 - GW 45 448 - GW 45 449

MONTAGGIO SEPARATORE VERTICAL: GW 45 467 - GW 45 468 - GW 45 469 - VERTICAL SEPARATOR ASSEMBLY: GW 45 467 -

GW 45 468 - GW 45 469 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 467 - GW 45 468 - GW 45 469 - MONTAJE SEPARADOR VERTICAL:

GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 467 - GW 45 468 - GW 45 469

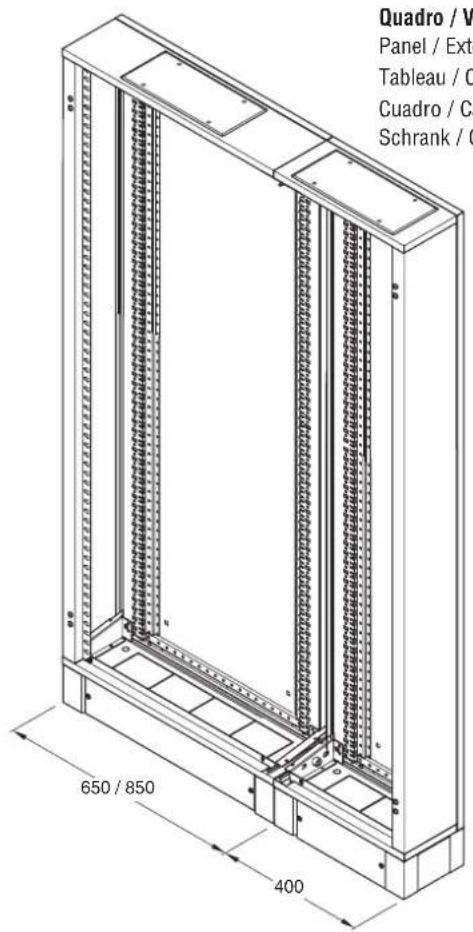

Quadro / Vano cavi esterno
Panel / External cable bay
Tableau / Compartment des cables externe
Cuadro / Cavidad externa cables
Schrank/Gehäuse fur Kabel auBen
