Type de produit	Séparateur vertical pour armoire électrique
Fonction	Organisation et séparation des câbles dans les tableaux électriques
Matériau	Acier revêtu
Couleur	Gris (RAL 7035)
Hauteur	1000 mm / 1200 mm / 1600 mm / 1800 mm / 2000 mm selon modèle
Largeur	Environ 10 mm (épaisseur)
Profondeur	Adaptée à la profondeur du tableau
Poids	Environ 0,8 kg à 2,0 kg selon hauteur
Montage	Fixation par clips ou vis sur profilés du tableau
Compatibilité	Armoires électriques Gewiss séries GW45... et autres standards
Alimentation	Sans alimentation (accessoire mécanique)
Indice de protection	IP20
Température de fonctionnement	-5 °C à +60 °C
Certification	CE
Normes	IEC 61439
Entretien	Nettoyer avec un chiffon sec ou légèrement humide
Sécurité	Respecter les consignes de montage et les normes électriques
Garantie	2 ans
Service après-vente	Contactez Gewiss au [phone]
Accessoires inclus	Vis de fixation, notice d'installation
Pièces détachées	Disponibles sur demande auprès de Gewiss
Informations générales	Marque : Gewiss, Modèle : GW45468, Catégorie : accessoire électrique

FOIRE AUX QUESTIONS - GW45468 Gewiss

Comment installer le séparateur vertical GW45468 ?

L'installation se fait en fixant le séparateur sur les profilés verticaux du tableau électrique à l'aide des vis fournies. Reportez-vous à la notice pour les étapes détaillées.

Quels outils sont nécessaires pour le montage ?

Un tournevis cruciforme est généralement suffisant. Pour certains modèles, une clé Allen peut être requise.

Ce produit est-il compatible avec tous les tableaux Gewiss ?

Il est conçu pour les armoires Gewiss des séries GW45... et autres standards. Vérifiez les dimensions et le système de fixation.

Peut-on utiliser ce séparateur en extérieur ?

Non, ce séparateur est prévu pour une utilisation en intérieur dans des tableaux électriques fermés.

Quelle est la hauteur exacte du GW45468 ?

Le GW45468 fait partie d'une gamme de séparateurs verticaux. Sa hauteur dépend de la version choisie (1000, 1200, 1600, 1800 ou 2000 mm).

Comment nettoyer le séparateur ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques qui pourraient endommager le revêtement.

Le séparateur est-il livré avec des vis ?

Oui, le kit de montage inclus des vis et éventuellement des clips de fixation.

Quelle est la capacité de charge maximale ?

Le séparateur n'est pas conçu pour supporter des charges lourdes. Son rôle est uniquement l'organisation des câbles.

Où puis-je trouver la notice d'installation ?

La notice est disponible en téléchargement gratuit sur notice-facile.com ou sur le site de Gewiss.

Que faire en cas de pièce manquante ou endommagée ?

Contactez le service clients Gewiss au [phone] ou par email à [e-mail].

MODE D'EMPLOI GW45468 Gewiss

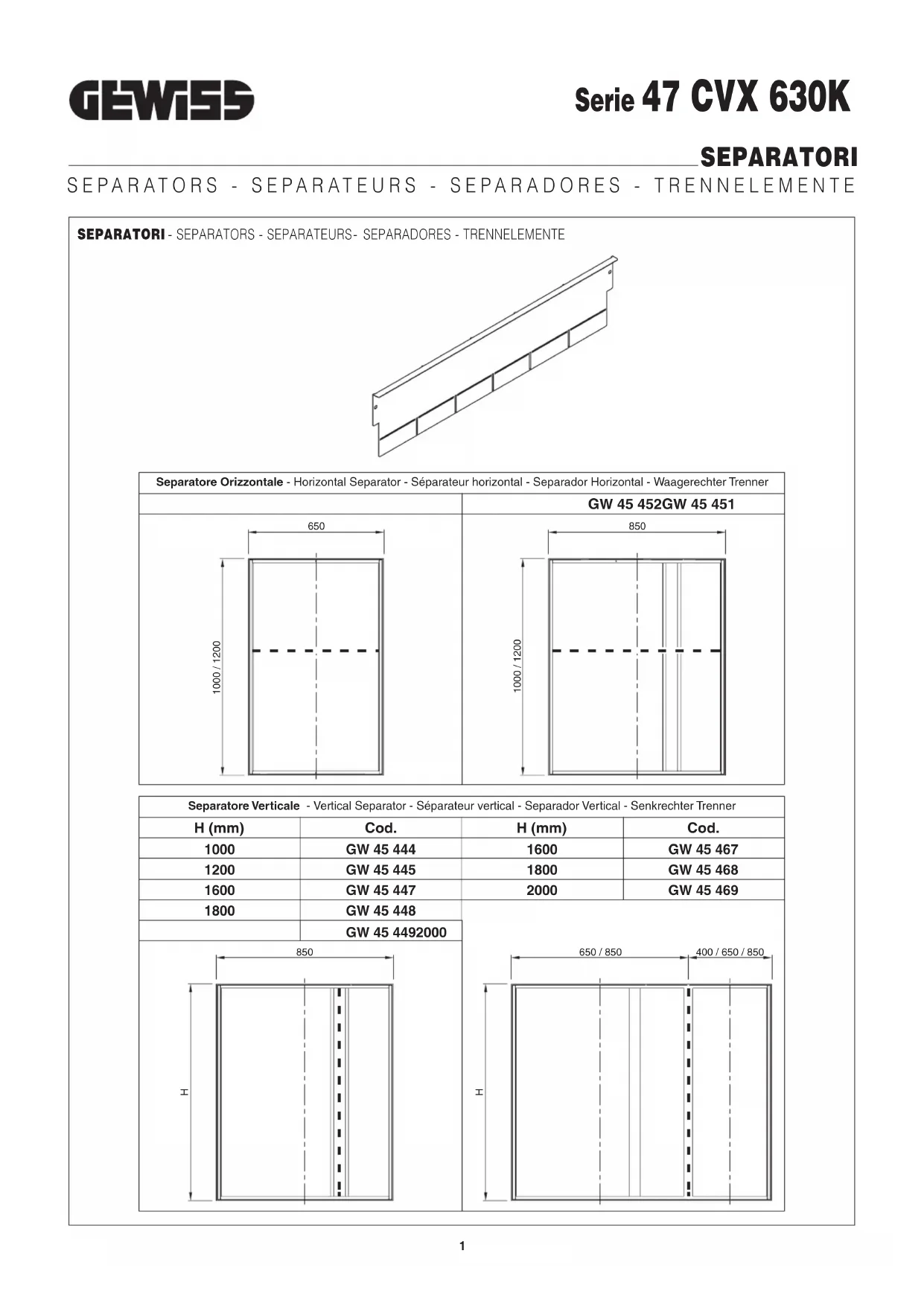

SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

SEPARATORI - SEPARATORS - SEPARATEURS- SEPARADORES - TRENNELEMENTE

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separador Horizontal - Waagerechter Trenner
	GW 45 452GW 45 451
650	850
1000/1200	1000/1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separator Vertical - Senkrechte Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 444	1600	GW 45 467
1200	GW 45 445	1800	GW 45 468
1600	GW 45 447	2000	GW 45 469
1800	GW 45 448	650 / 850 400 / 650 / 850
	GW 45 4492000
850

GW 45 451 GW 45 452
GW 45 444 H=1040	Nr. 1	Nr. 2
GW 45 445 H=1240
GW 45 447 H=1640	Nr. 2
GW 45 448 H=1840
GW 45 449 H=2040
GW 45 467 H=1640	Nr. 6
GW 45 468 H=1840
GW 45 469 H=2040

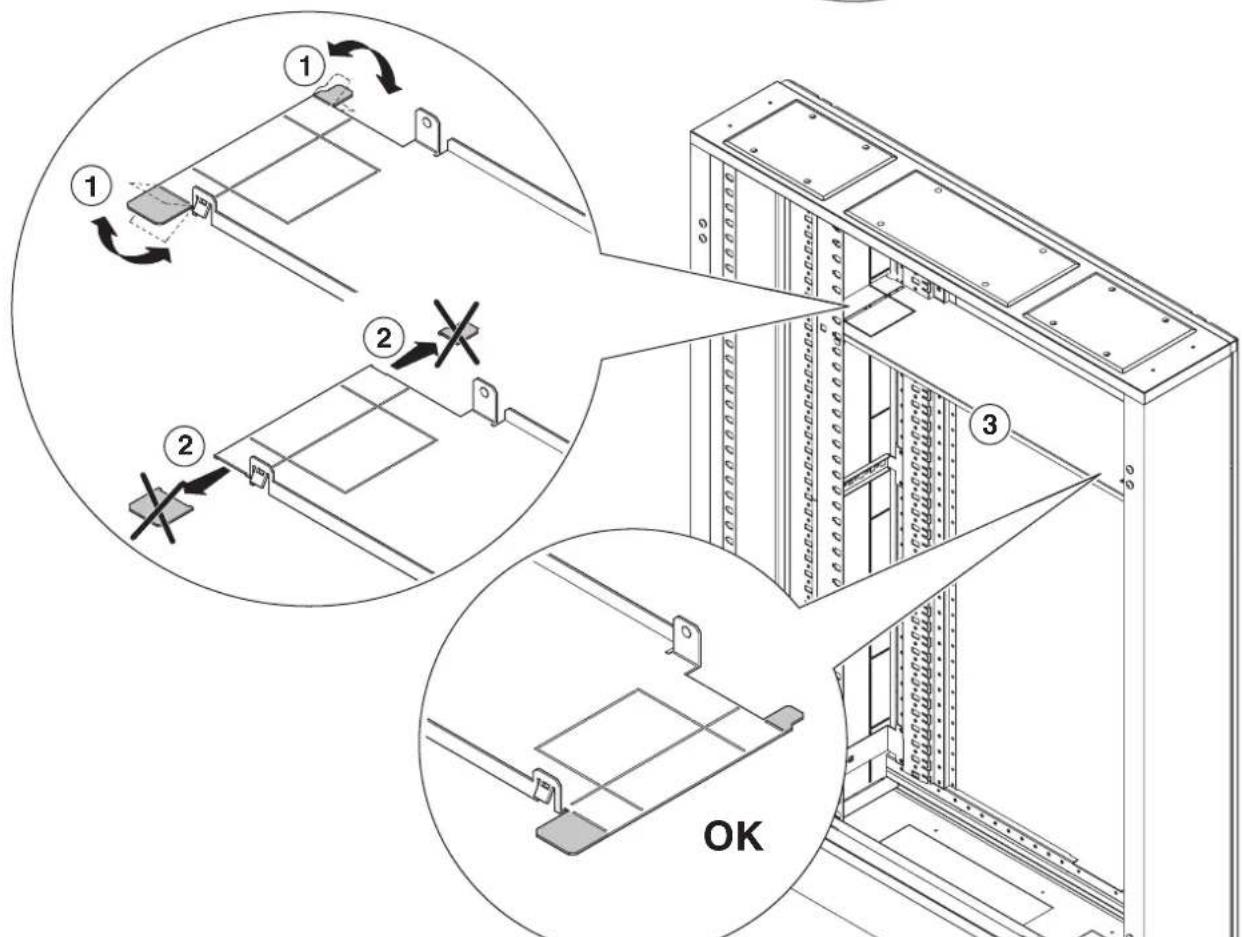

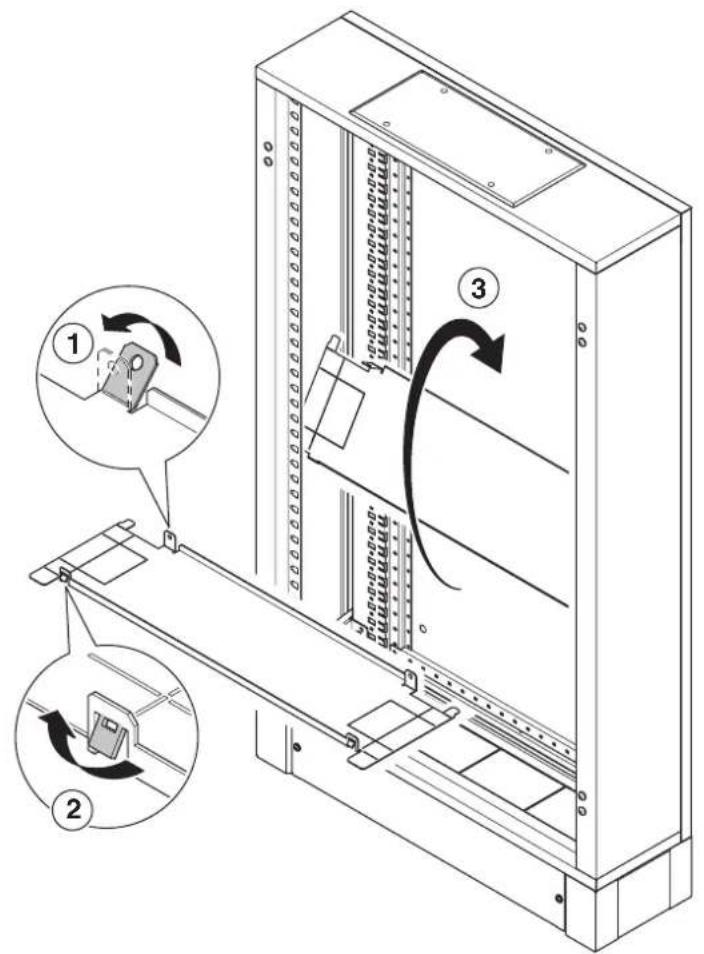

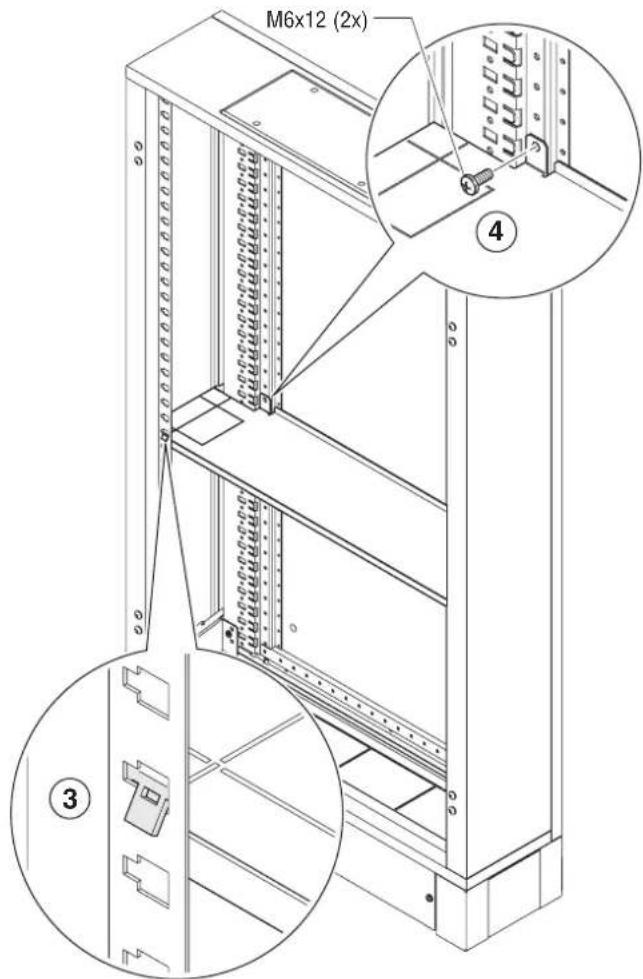

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 451 - GW 45 452

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 451 - GW 45 452 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 451 - GW 45 452
MONTAJE SEPARADOR HORIZONTAL: GW 45 451 - GW 45 452 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 451 - GW 45 452

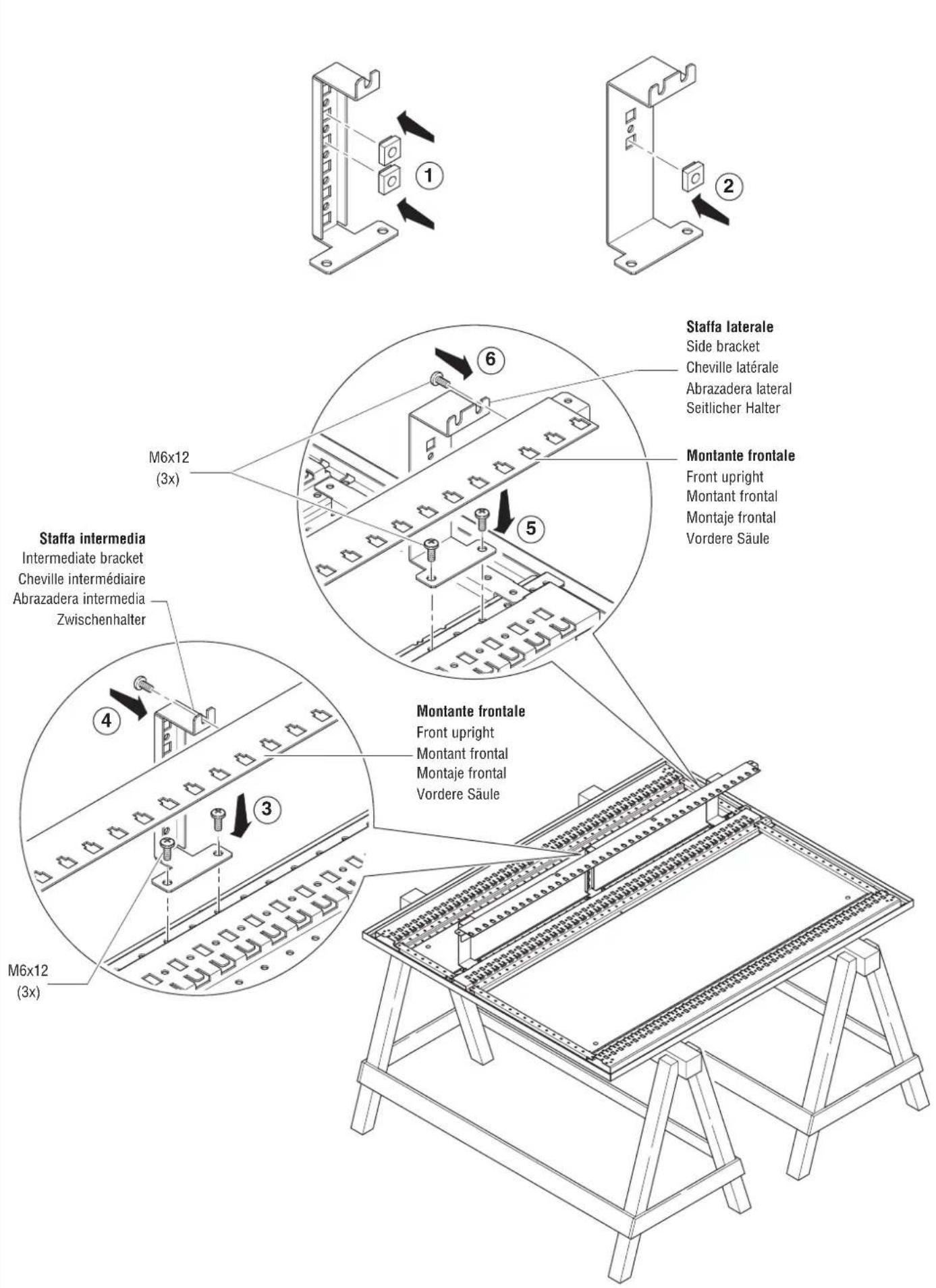

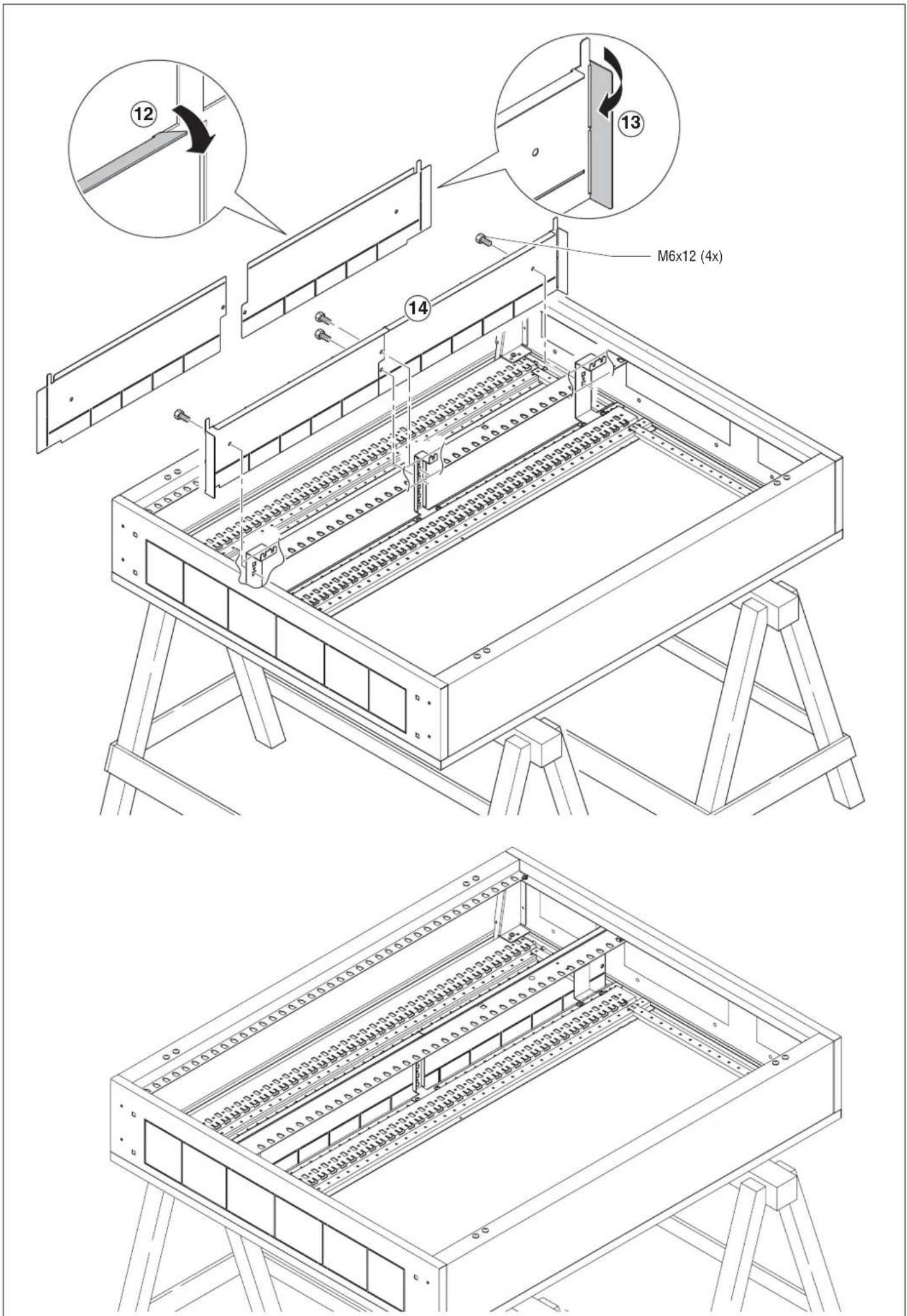

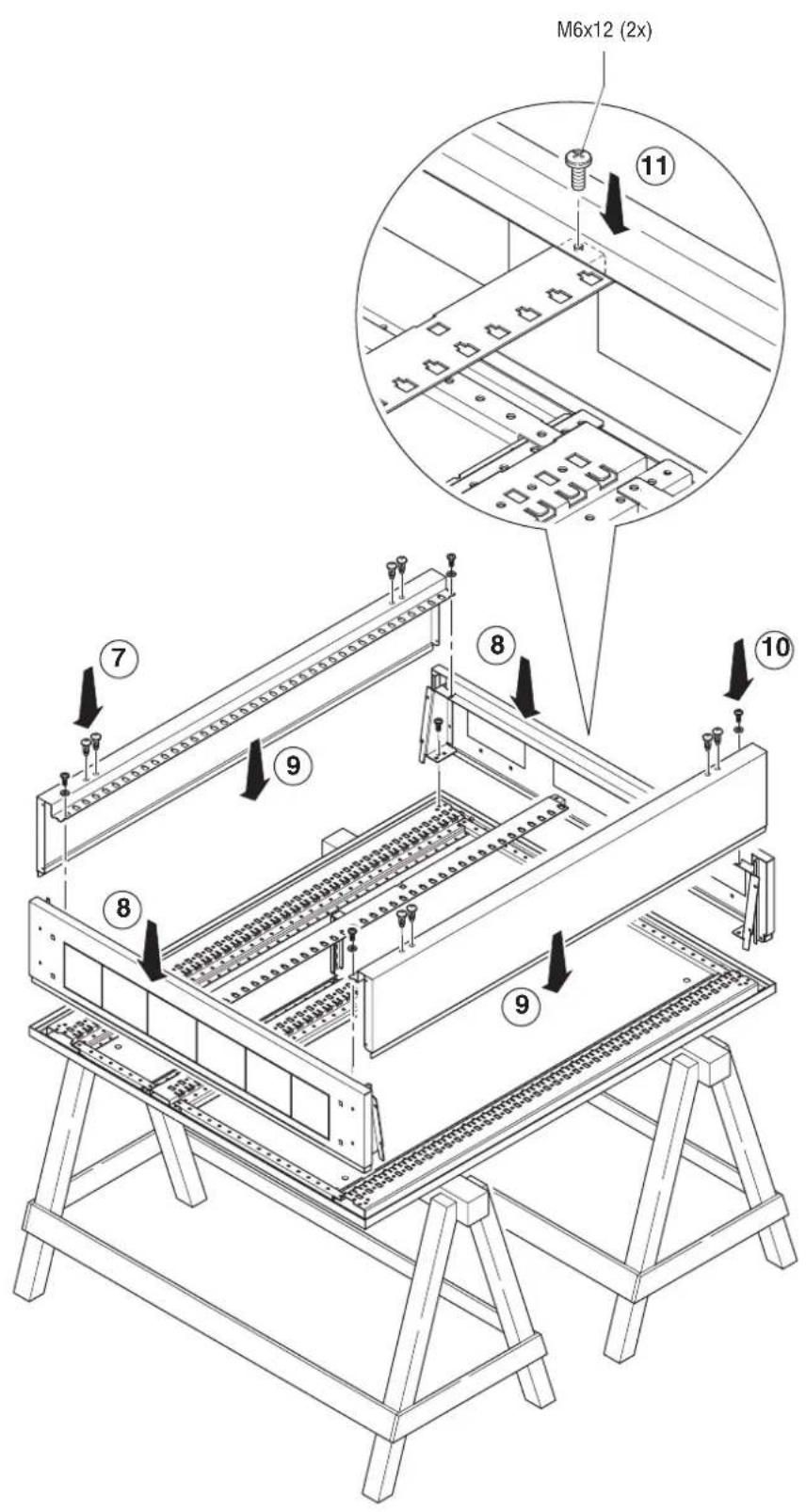

MONTAGGIO SEPARATORE VERICALE VANO CAVI INTERNO: GW 45 444 - GW 45 445

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 444 - GW 45 445 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE: GW 45 444 - GW 45 445 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNRA CABLES: GW 45 444 - GW 45 445 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 444 - GW 45 445

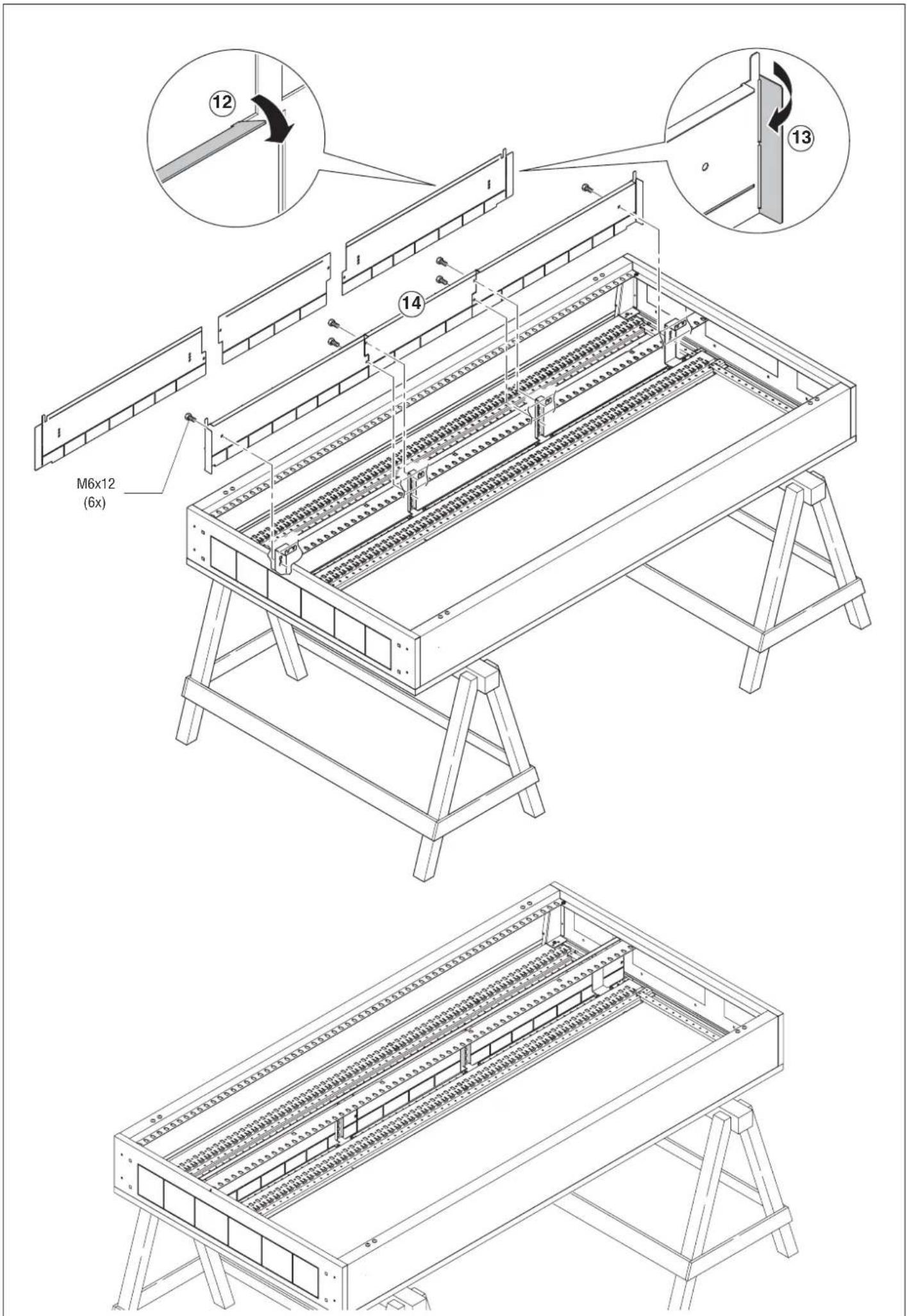

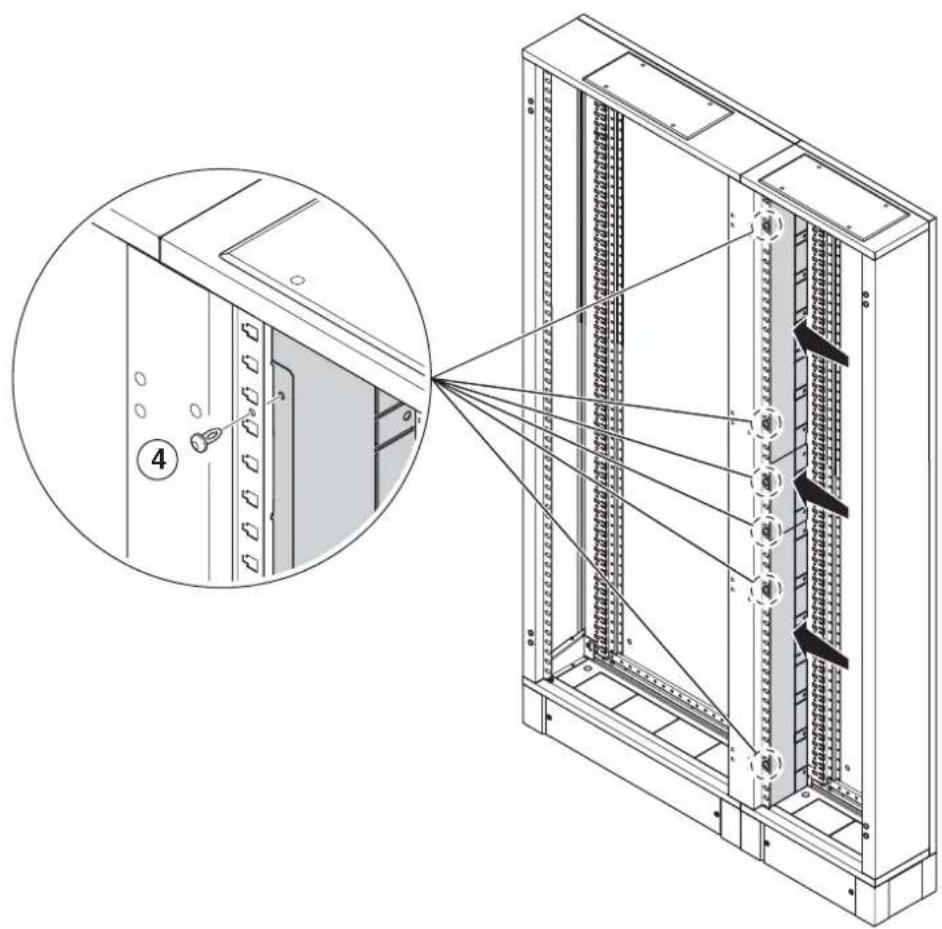

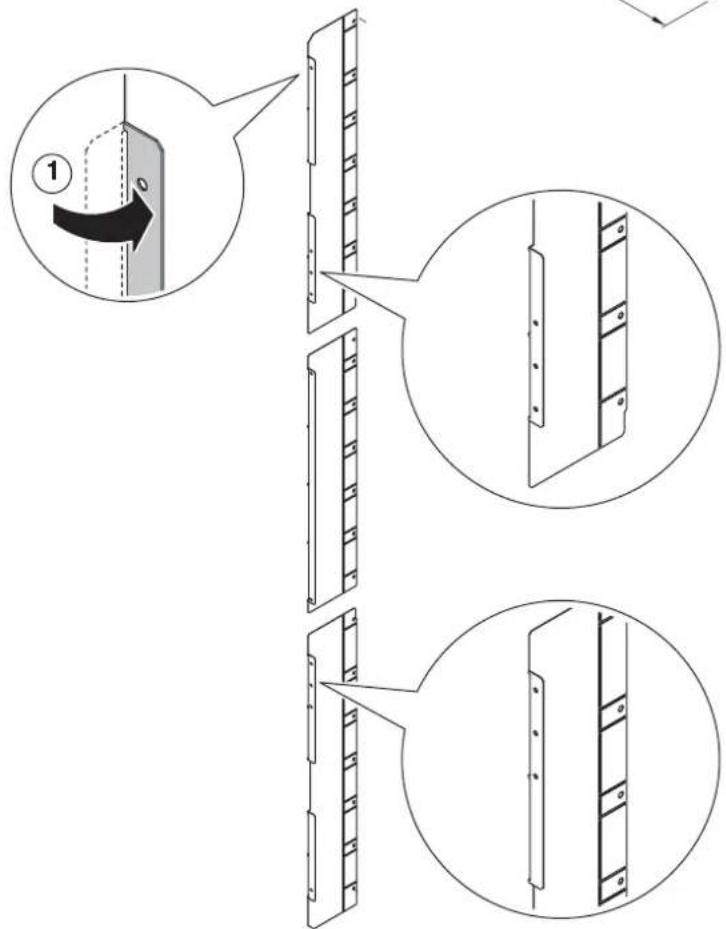

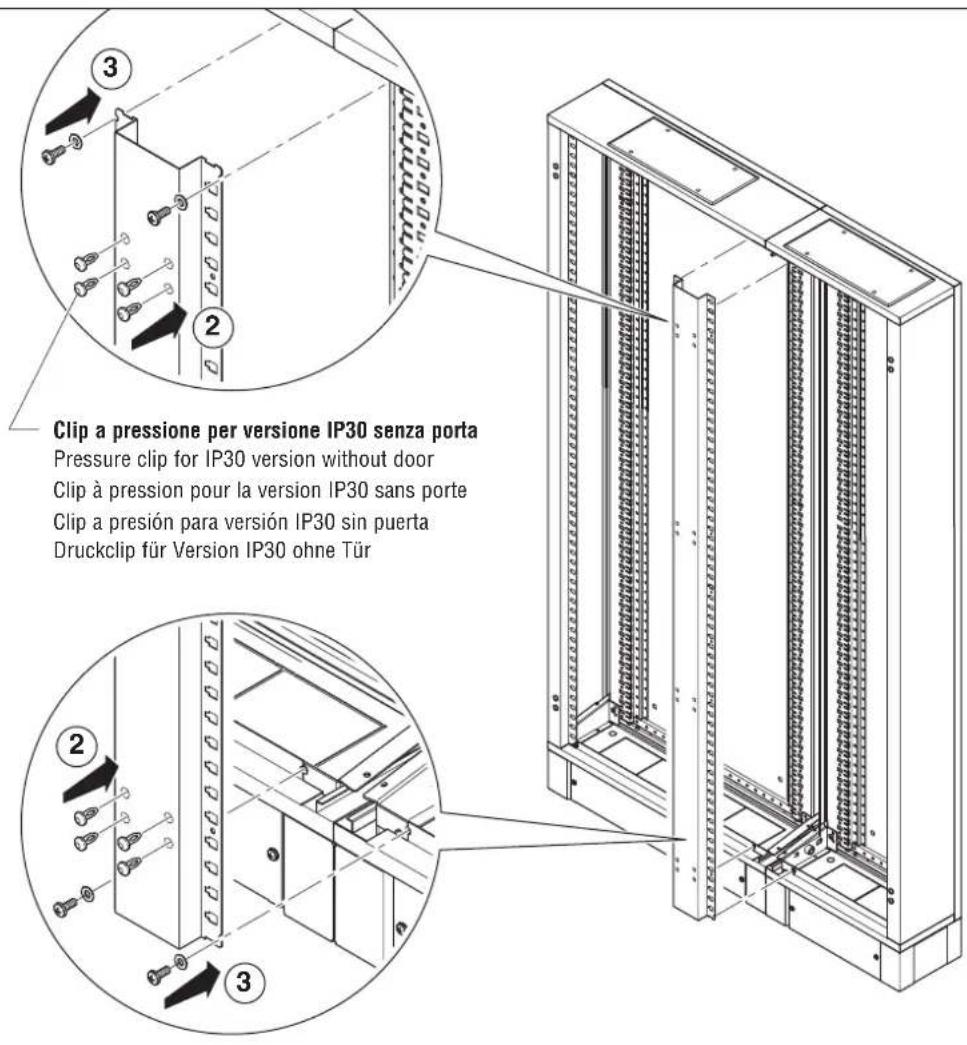

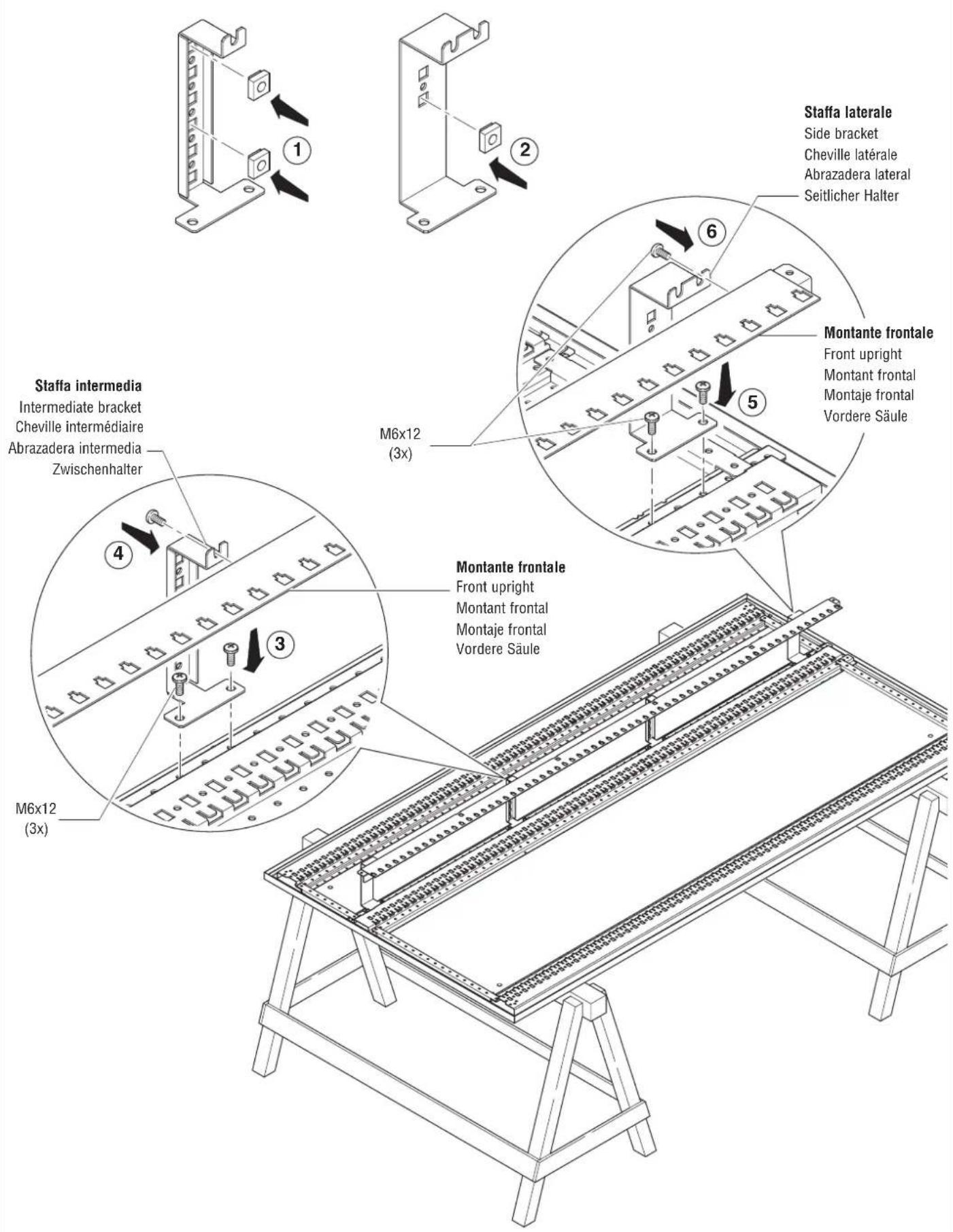

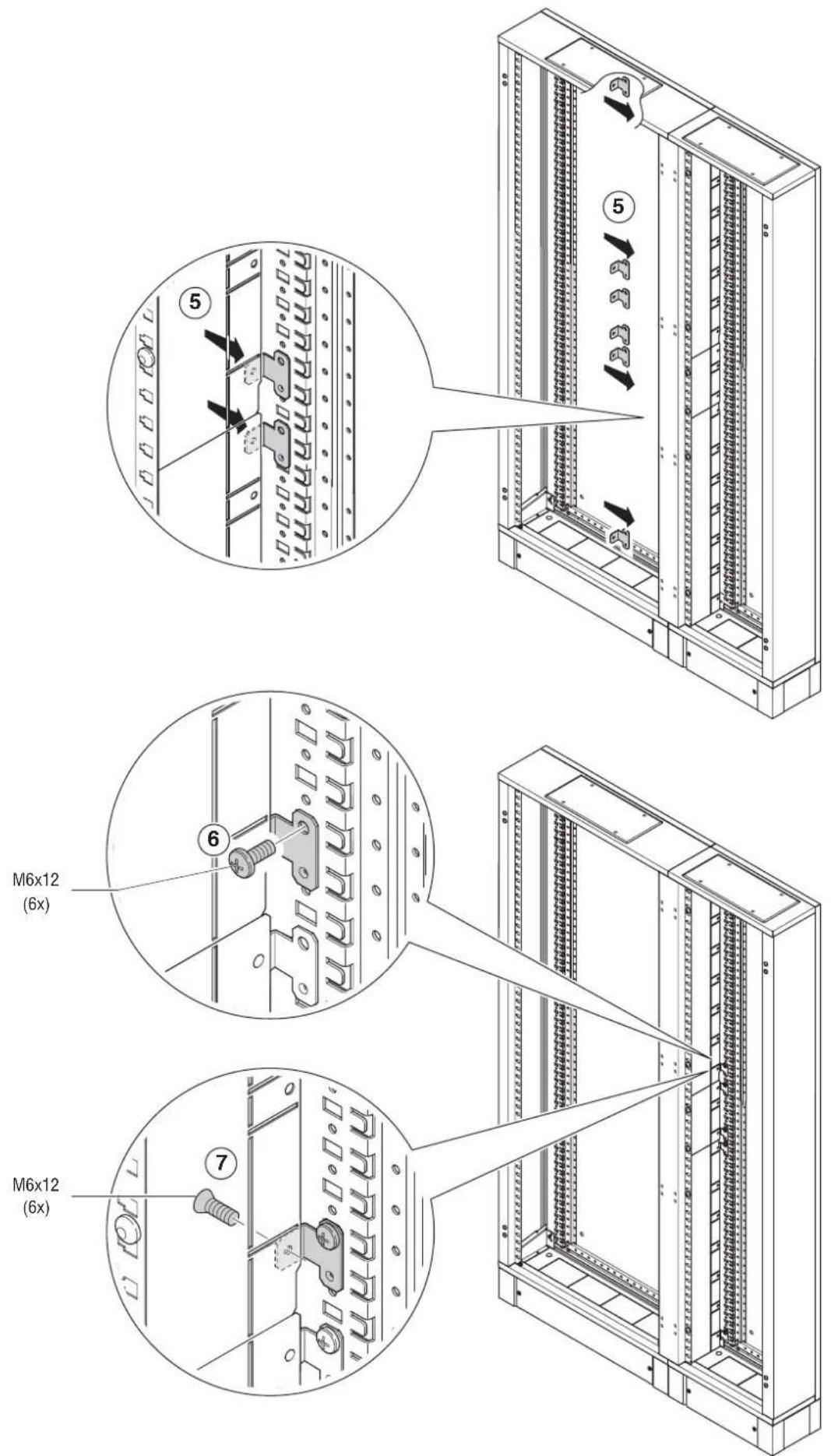

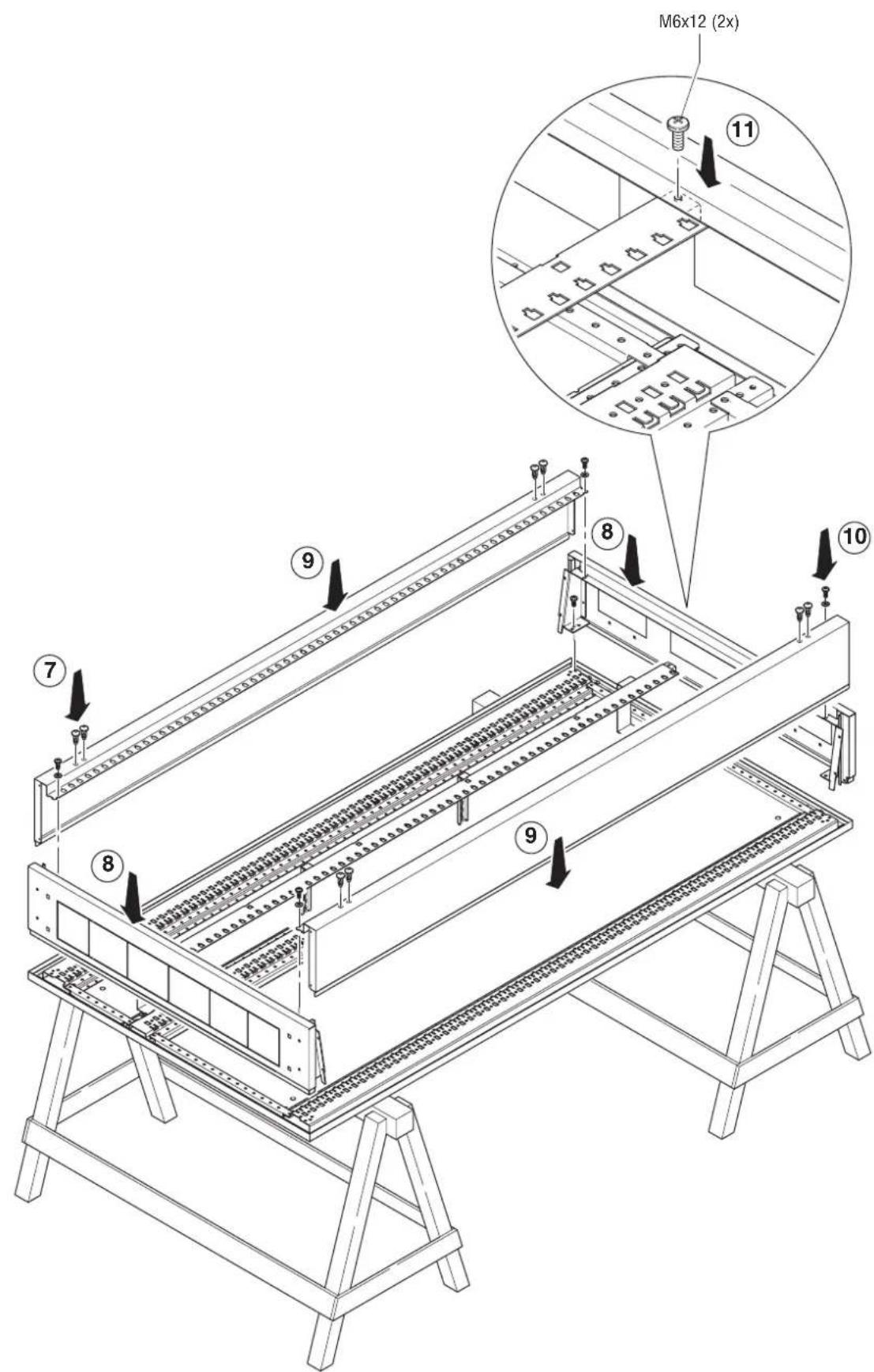

MONTAGGIO SEPARATORE VERICALE VANO CAVI INTERNO: GW 45 447 - GW 45 448 - GW 45 449

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 447 - GW 45 448 - GW 45 449 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE SENKRECHTES TRENNELEMENT KABELGHEAUSE INNEN: GW 45 447 - GW 45 448 - GW 45 449

MONTAGGIO SEPARATORE VERTICAL: GW 45 467 - GW 45 468 - GW 45 469 - VERTICAL SEPARATOR ASSEMBLY: GW 45 467 -

GW 45 468 - GW 45 469 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 467 - GW 45 468 - GW 45 469 - MONTAJE SEPARADOR VERTICAL:

GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 467 - GW 45 468 - GW 45 469

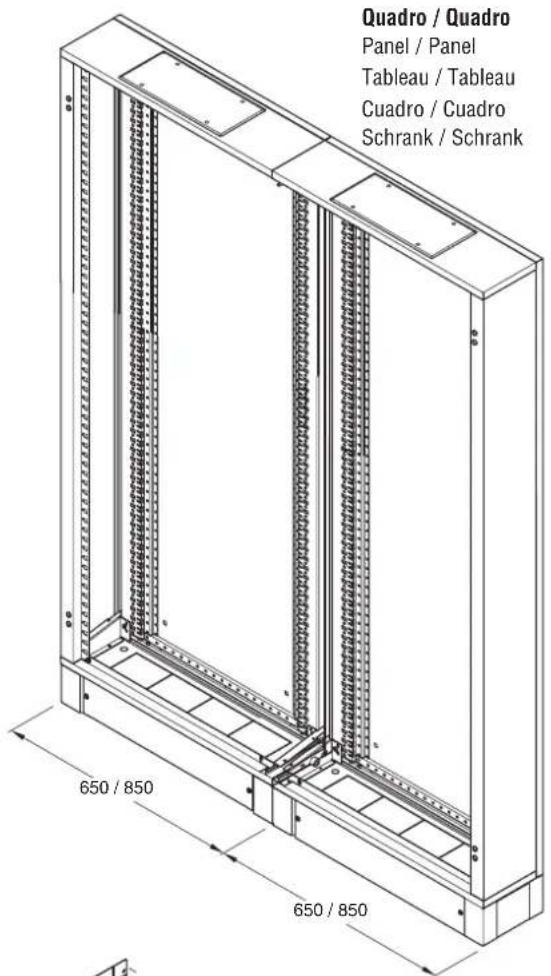

Quadro / Vano cavi esterno
Panel / External cable bay
Tableau / Compartment des cables externe
Cuadro / Cavidad externa cables
Schrank/Gehäuse fur Kabel auBen
