Type de produit	Séparateur horizontal
Marque	Gewiss
Modèle	GW45451
Utilisation	Compartimentage de tableaux électriques
Matériau	Plastique technique autox
Couleur	Gris clair (RAL 7035)
Fixation	Par vis M6x12 (fournies)
Température de fonctionnement	-25°C à +60°C
Indice de protection	IP30
Résistance aux chocs	IK07
Homologation	CE
Garantie	2 ans
Entretien	Nettoyage avec un chiffon sec
Sécurité	Ne pas dépasser la charge maximale indiquée dans la notice
Pays d'origine	Italie
Service client	[phone] (lun-ven 8h30-12h30, 14h-18h)
Email support	[e-mail]

FOIRE AUX QUESTIONS - GW45451 Gewiss

Comment installer le séparateur horizontal GW45451 ?

Fixez le séparateur à l'aide des vis M6x12 fournies dans les trous de montage prévus. Vérifiez l'alignement avec les repères indiqués dans la notice.

Quelles sont les dimensions du séparateur GW45451 ?

Le modèle GW45451 est un séparateur horizontal de hauteur 850 mm. Les dimensions exactes sont disponibles sur l'emballage.

Le séparateur GW45451 est-il compatible avec les tableaux Gewiss ?

Oui, il est conçu pour les tableaux électriques Gewiss, notamment les séries GW45xxx.

Puis-je utiliser le GW45451 comme séparateur vertical ?

Non, le GW45451 est un séparateur horizontal. Pour une séparation verticale, utilisez les modèles GW45444, GW45445, etc.

Quel outil est nécessaire pour le montage ?

Un tournevis cruciforme suffit pour serrer les vis M6x12 fournies.

Le séparateur GW45451 est-il livré avec des vis ?

Oui, deux vis M6x12 sont incluses dans l'emballage.

Comment nettoyer le séparateur GW45451 ?

Utilisez un chiffon doux et sec. Évitez les solvants et produits abrasifs.

Y a-t-il des précautions de sécurité à respecter ?

Coupez l'alimentation électrique avant toute intervention dans le tableau. Ne dépassez pas les charges nominales indiquées.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement sur notice-facile.com en format PDF.

Comment contacter le service client Gewiss ?

Vous pouvez joindre le service client par téléphone au [phone] du lundi au vendredi de 8h30 à 12h30 et de 14h à 18h, ou par email à [e-mail].

MODE D'EMPLOI GW45451 Gewiss

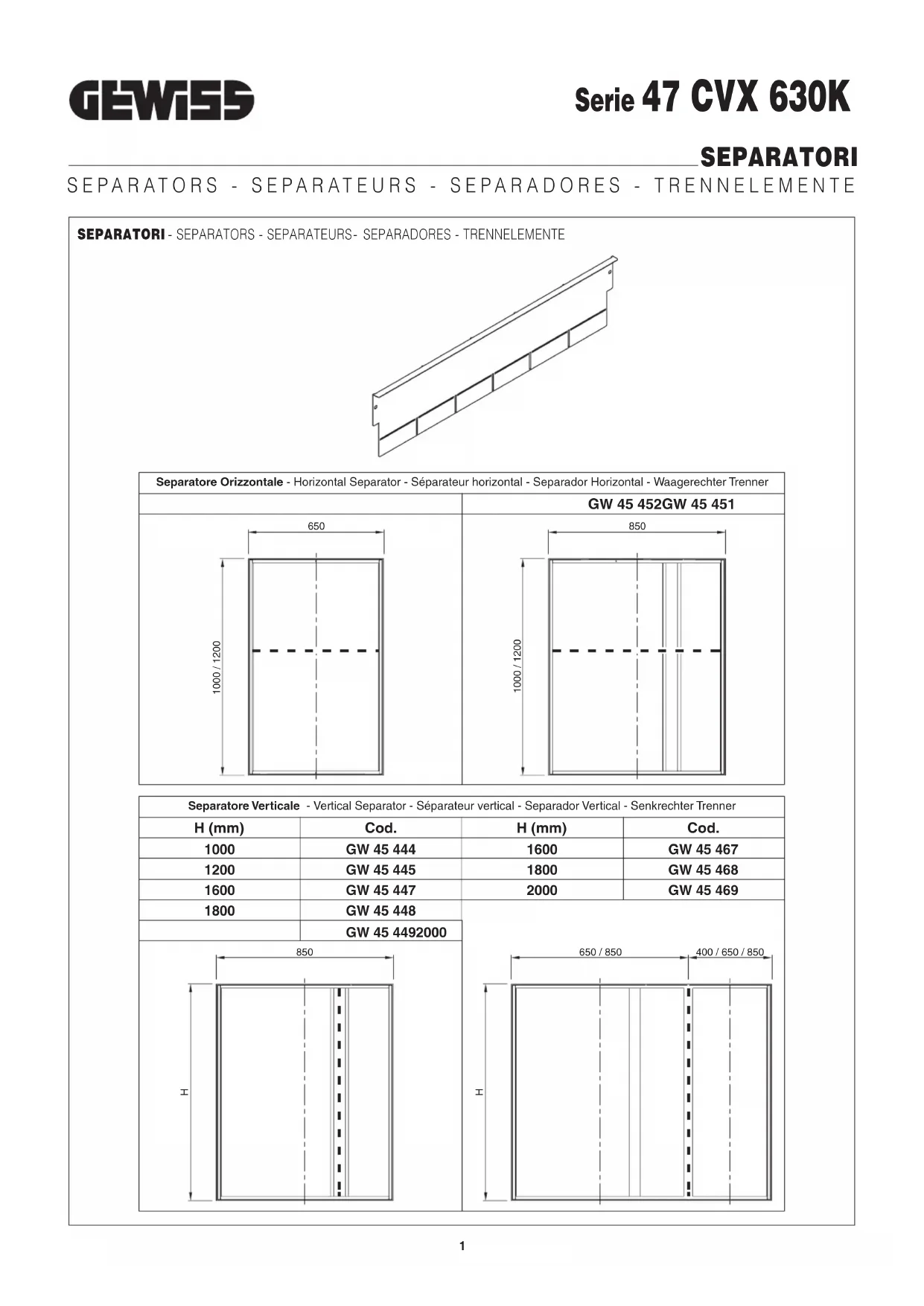

SEPARATORS - SEPARATEURS - SEPARADORES - TRENNELEMENTE

SEPARATORI - SEPARATORS - SEPARATEURS- SEPARADORES - TRENNELEMENTE

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separador Horizontal - Waagerechter Trenner
	GW 45 452GW 45 451
650	850
1000/1200	1000/1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separator Vertical - Senkrechte Trenner
H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 444	1600	GW 45 467
1200	GW 45 445	1800	GW 45 468
1600	GW 45 447	2000	GW 45 469
1800	GW 45 448	650 / 850 400 / 650 / 850
	GW 45 4492000
850

GW 45 451 GW 45 452
GW 45 444 H=1040	Nr. 1	Nr. 2
GW 45 445 H=1240
GW 45 447 H=1640	Nr. 2
GW 45 448 H=1840
GW 45 449 H=2040
GW 45 467 H=1640	Nr. 6
GW 45 468 H=1840
GW 45 469 H=2040

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 451 - GW 45 452

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 451 - GW 45 452 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 451 - GW 45 452

MONTAJE SEPARADOR HORIZONTAL: GW 45 451 - GW 45 452 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 451 - GW 45 452

M6x12 (2x)

4

3

1

2 3

1

1

2

OK

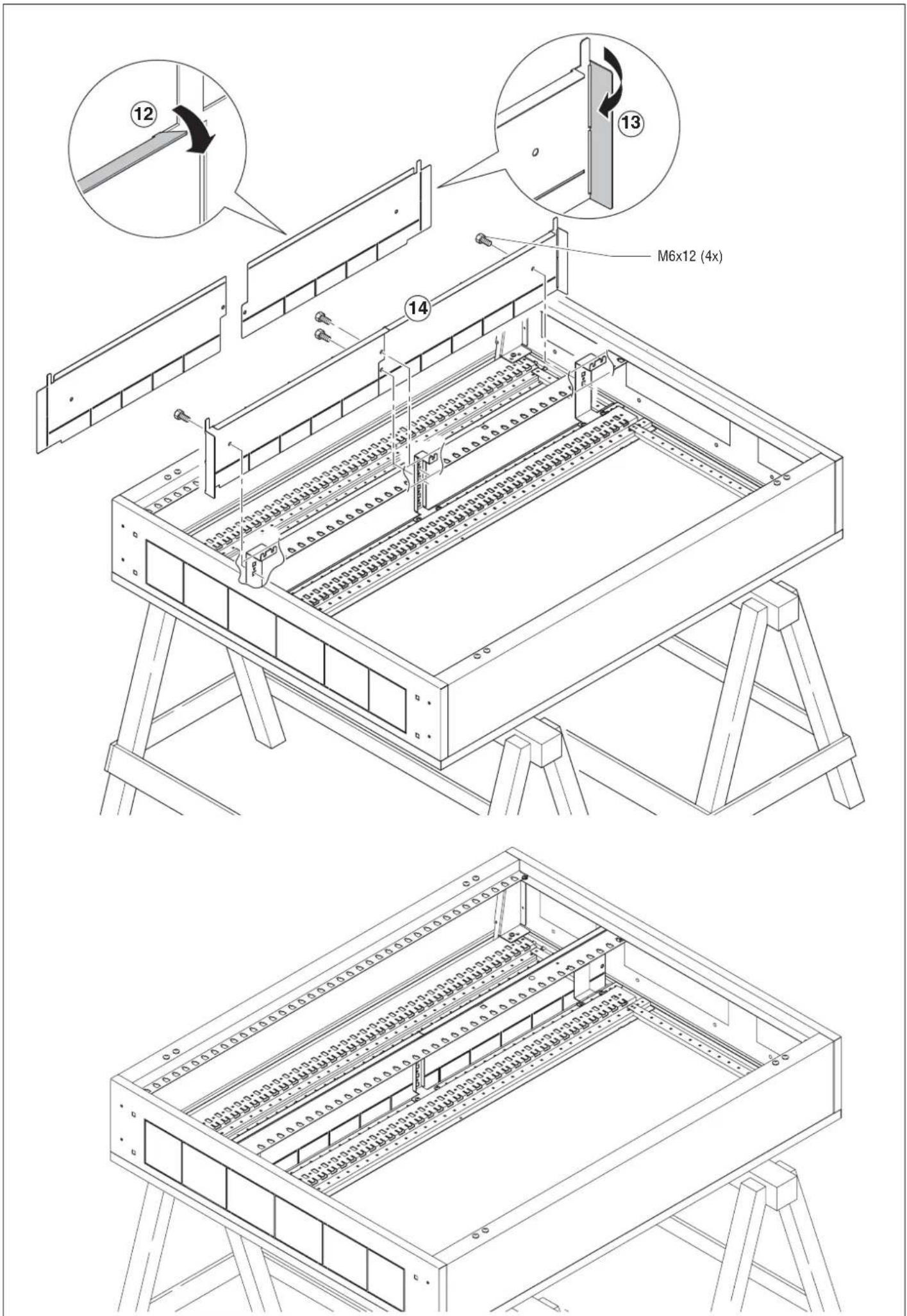

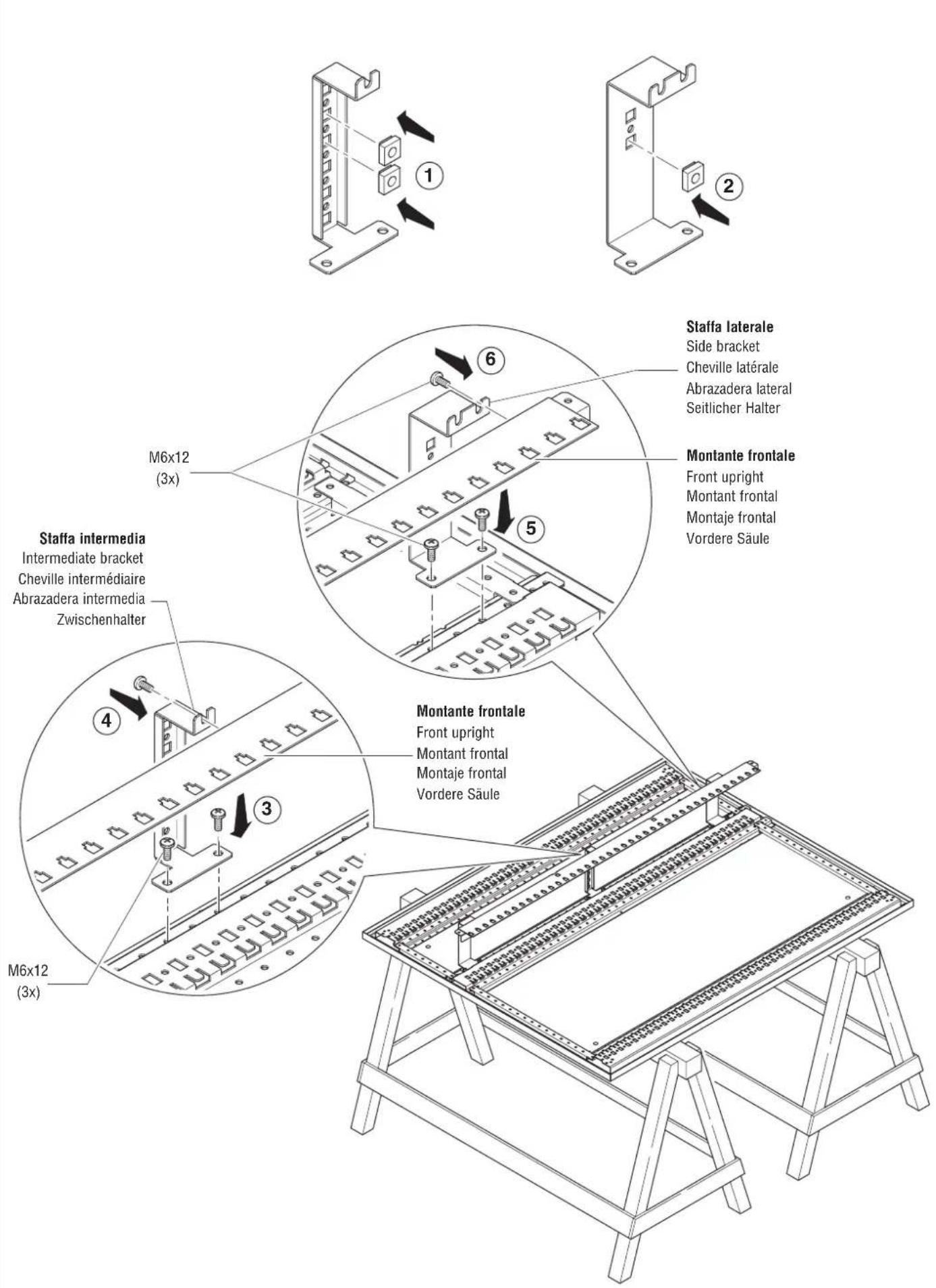

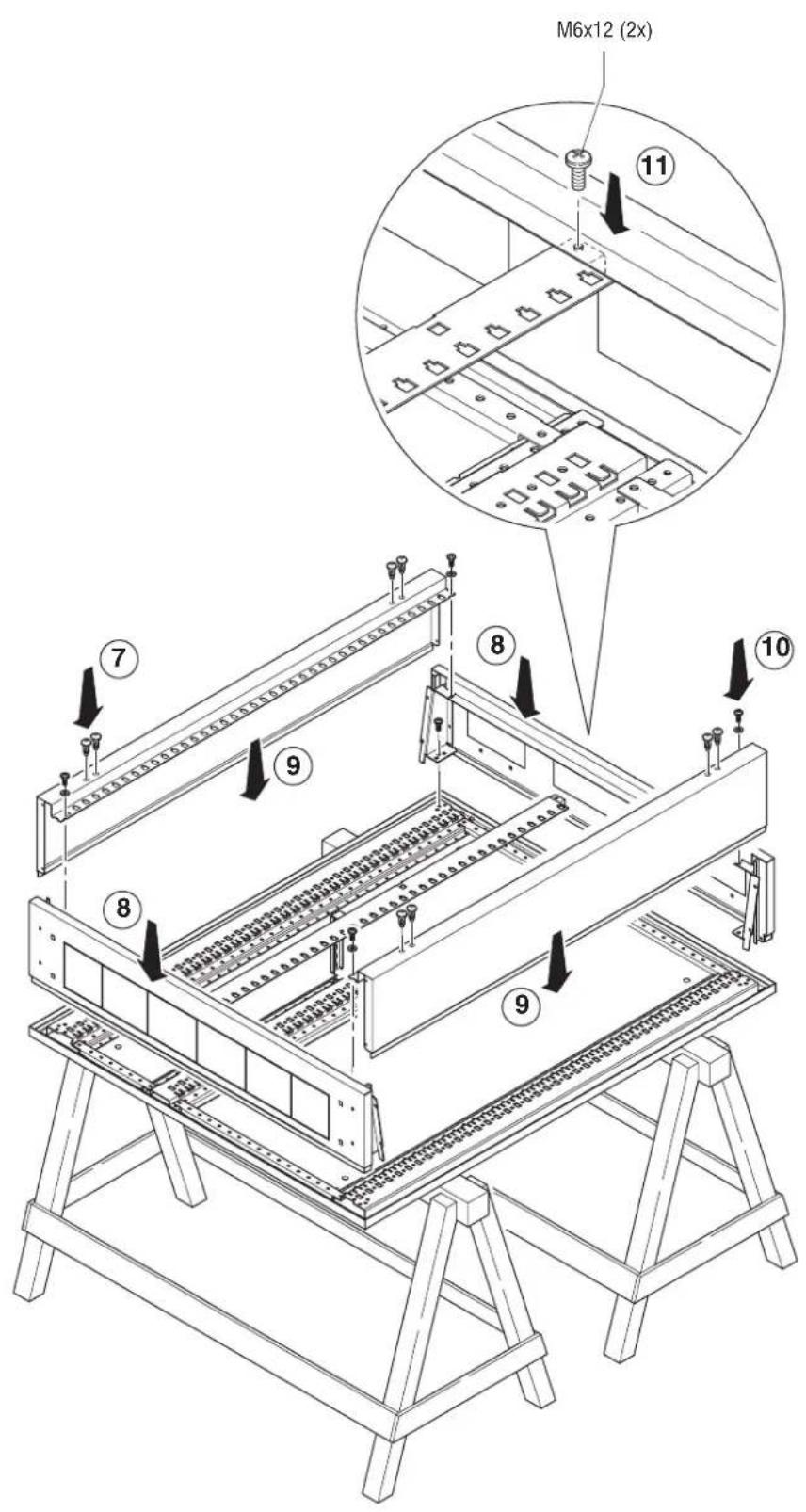

MONTAGGIO SEPARATORE VERICALE VANO CAVI INTERNO: GW 45 444 - GW 45 445

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 444 - GW 45 445 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE: GW 45 444 - GW 45 445 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNRA CABLES: GW 45 444 - GW 45 445 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHAUSE INNEN: GW 45 444 - GW 45 445

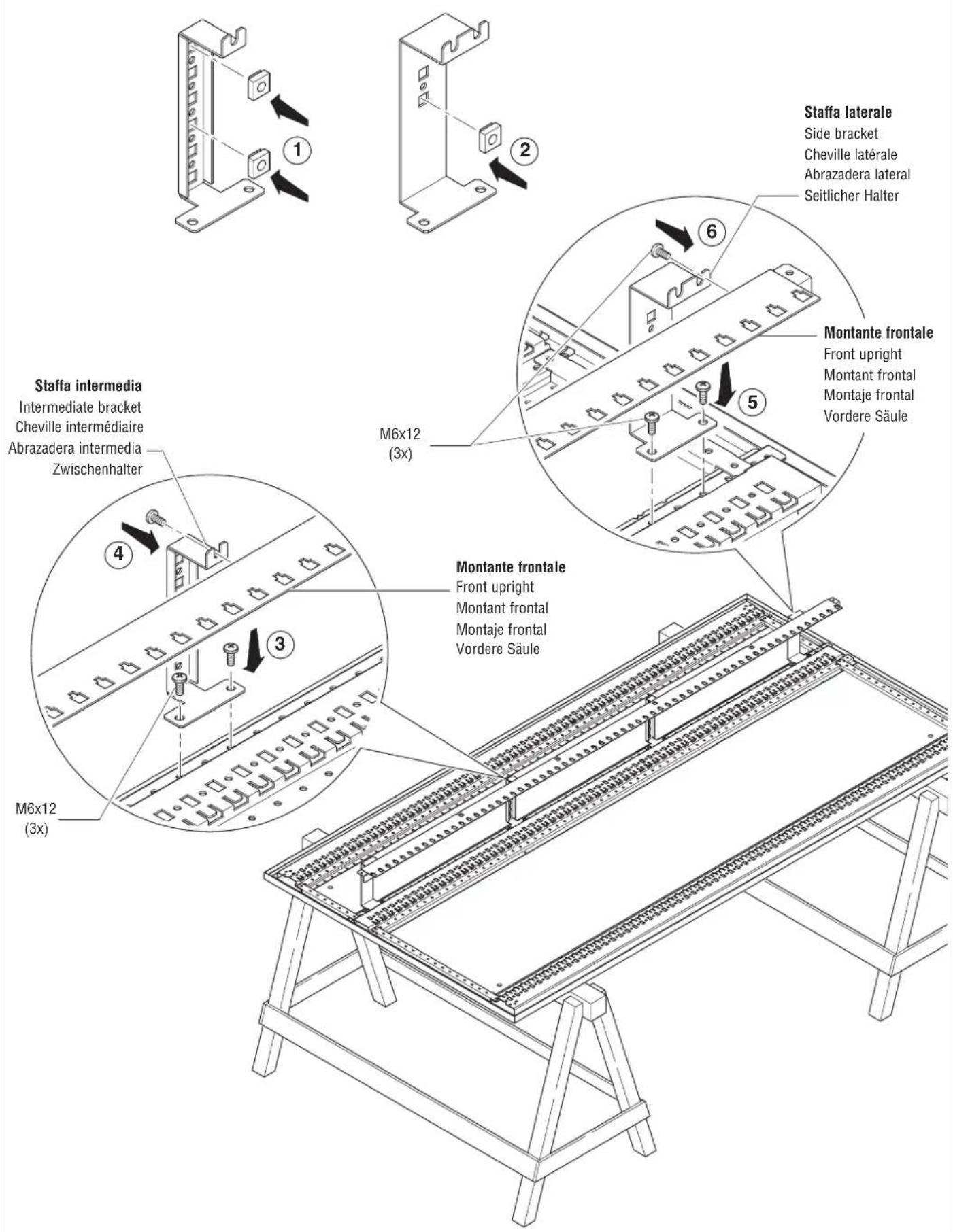

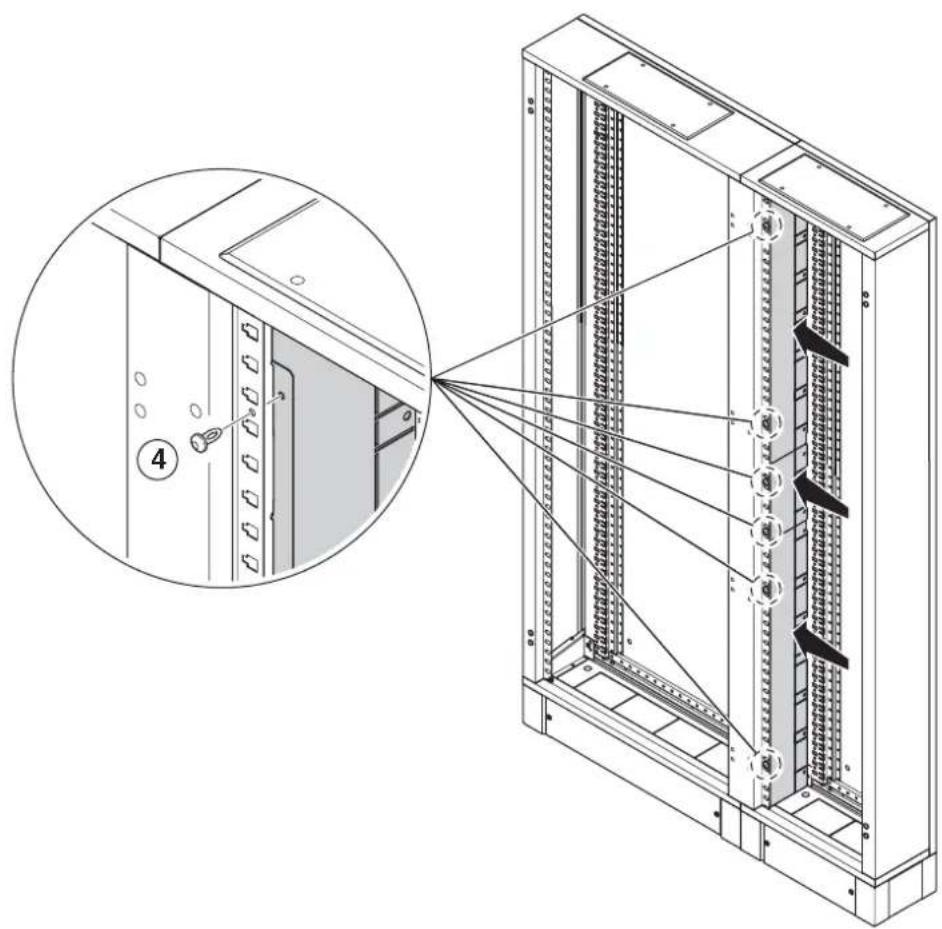

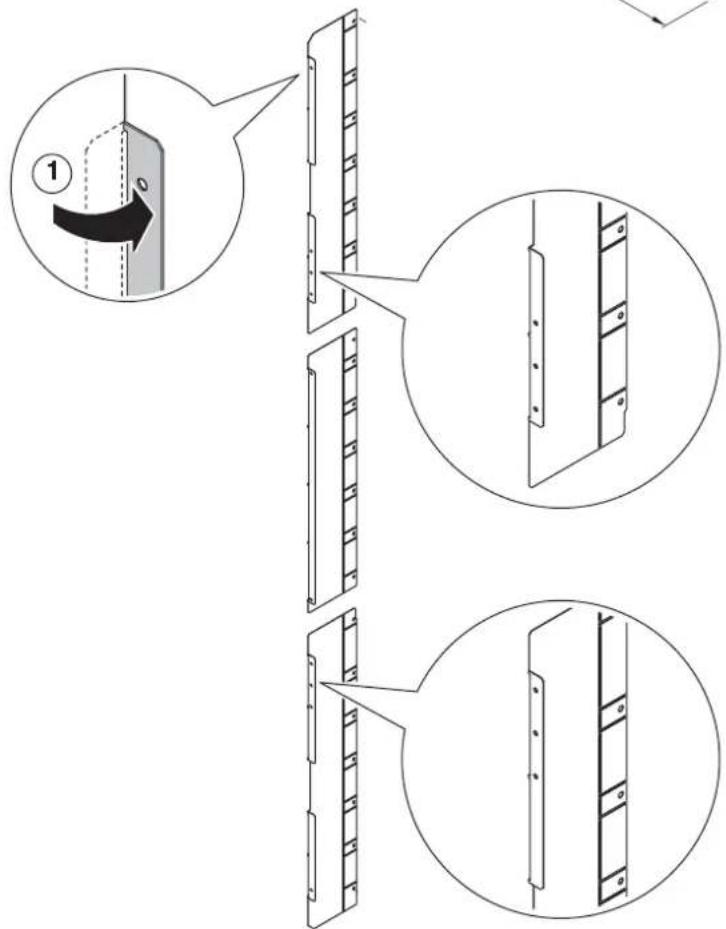

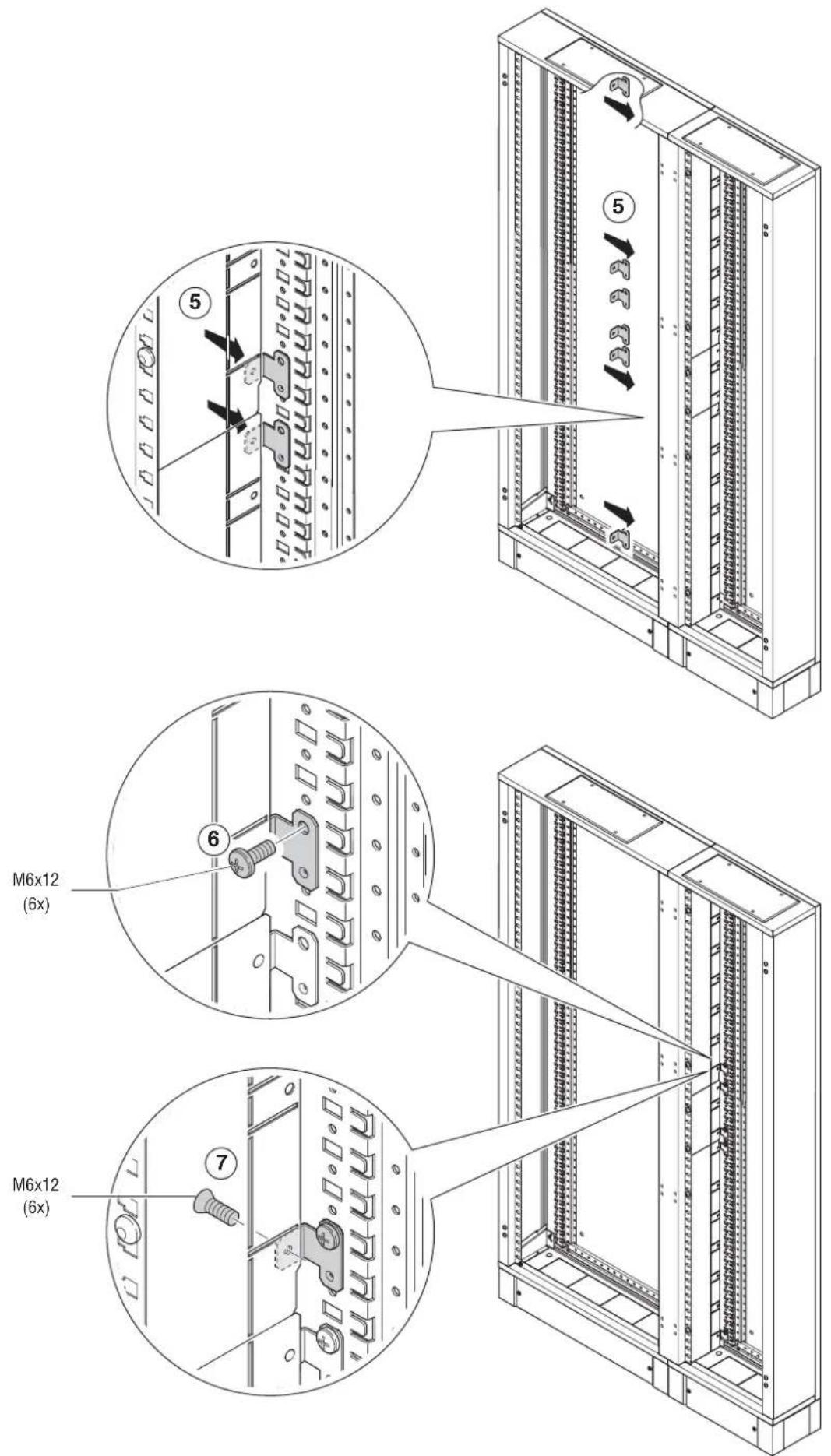

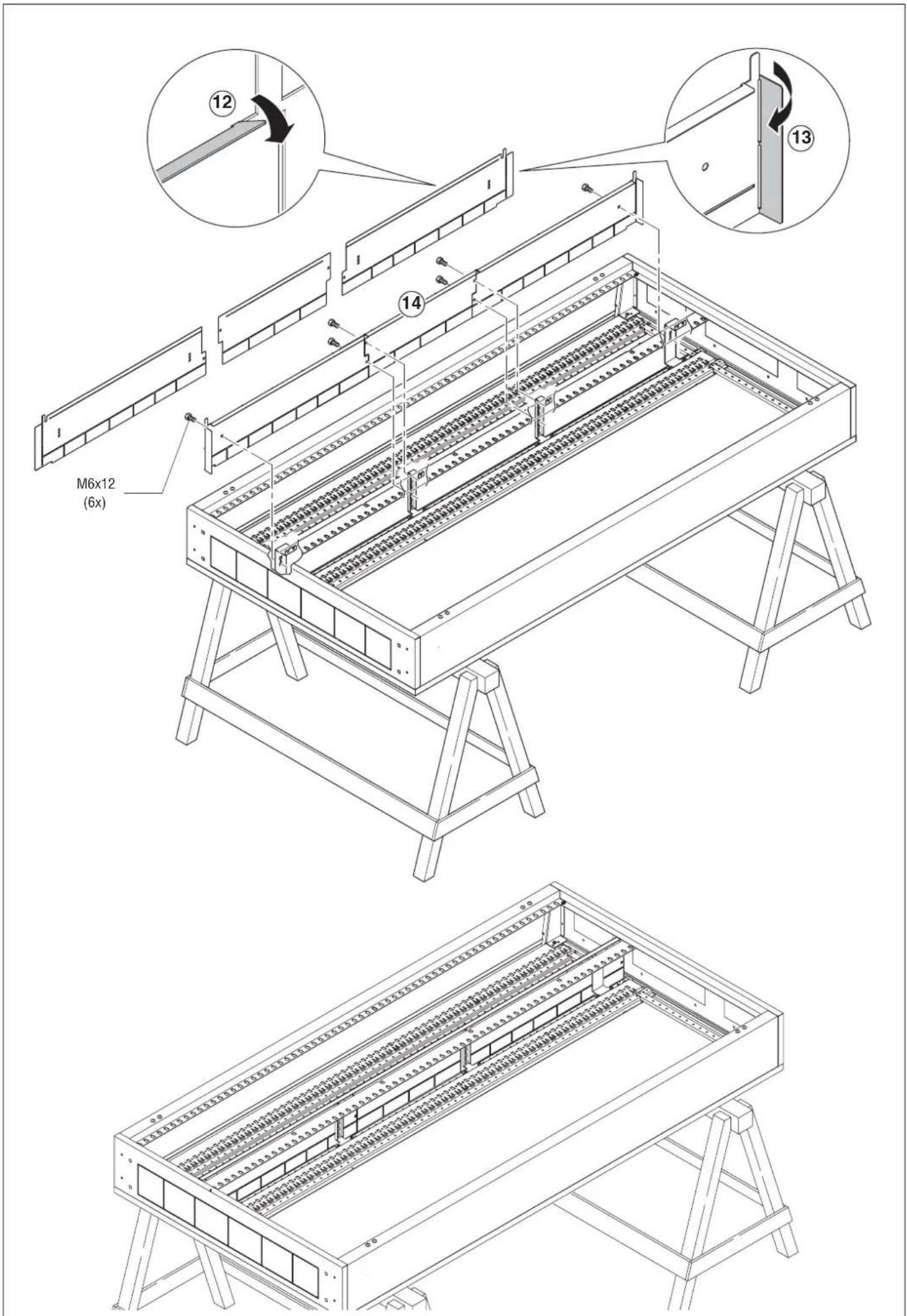

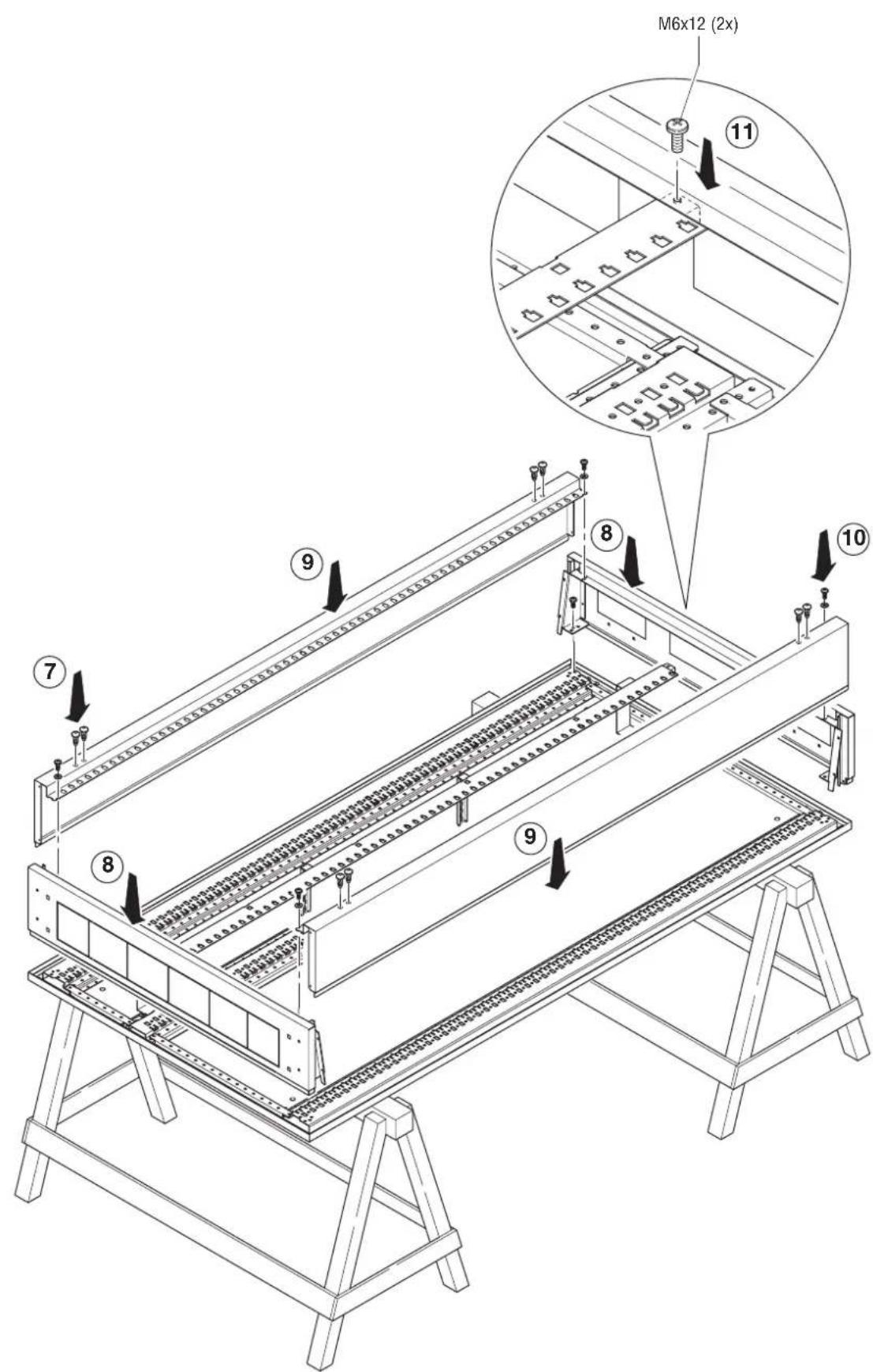

MONTAGGIO SEPARATORE VERICALE VANO CAVI INTERNO: GW 45 447 - GW 45 448 - GW 45 449

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÁBLES INTERNE : GW 45 447 - GW 45 448 - GW 45 449 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE SENKRECHTES TRENNELEMENT KABELGHEAUSE INNEN: GW 45 447 - GW 45 448 - GW 45 449

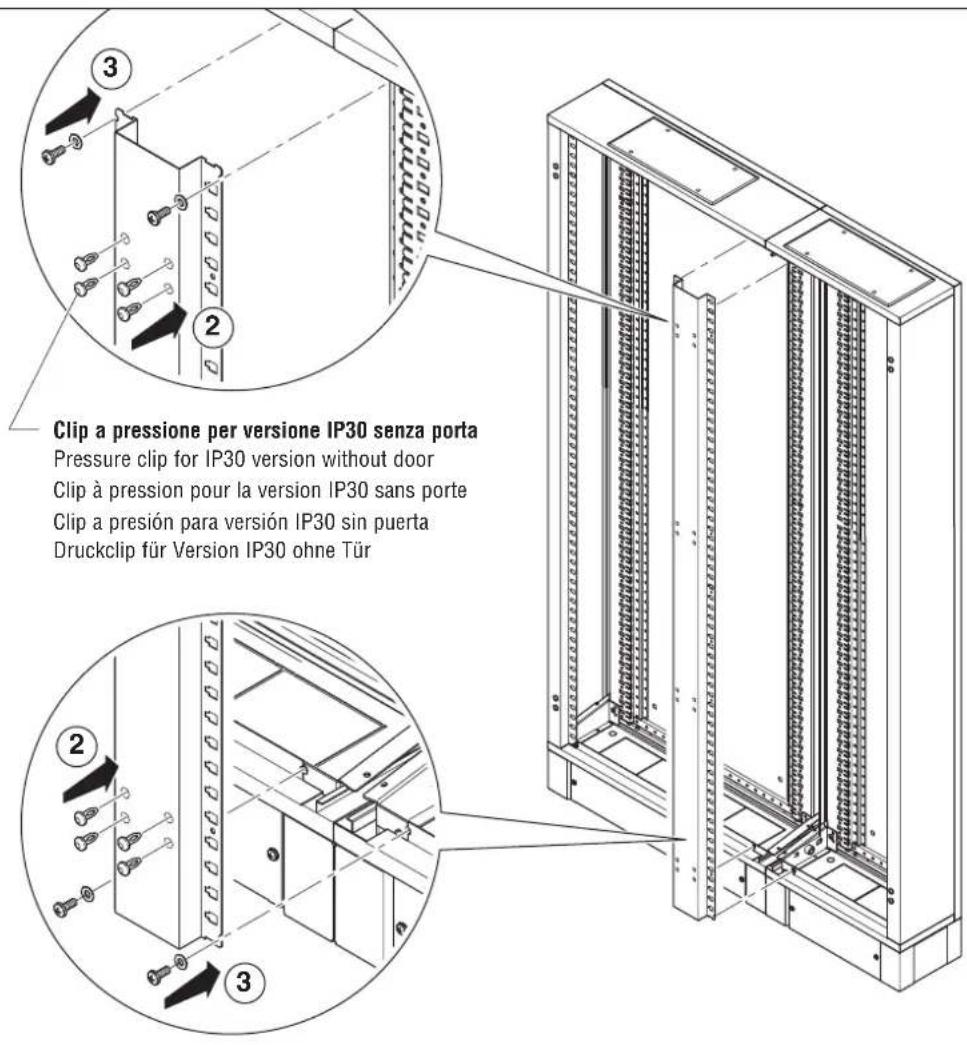

MONTAGGIO SEPARATORE VERTICAL: GW 45 467 - GW 45 468 - GW 45 469 - VERTICAL SEPARATOR ASSEMBLY: GW 45 467 -

GW 45 468 - GW 45 469 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 467 - GW 45 468 - GW 45 469 - MONTAJE SEPARADOR VERTICAL:

GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 467 - GW 45 468 - GW 45 469

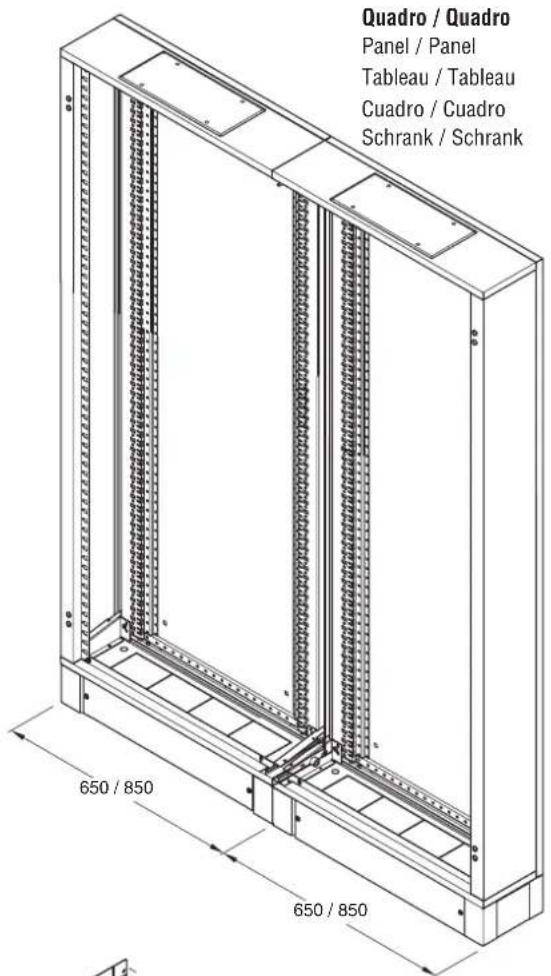

Quadro / Vano cavi esterno
Panel / External cable bay
Tableau / Compartment des cables externe
Cuadro / Cavidad externa cables
Schrank/Gehäuse fur Kabel auBen
