Type de produit	Kit de support moteur pour bateau gonflable
Marque	Bestway
Modèle	62069
Matériau principal	Plastique et métal
Poids approximatif	1,5 kg
Nombre de pièces	8 types de pièces
Fonction principale	Fixation d'un moteur hors-bord sur un bateau gonflable
Compatibilité	Bateaux gonflables Bestway avec guides de support moteur
Assemblage requis	Oui, avec outillage fourni
Contenu du kit	Plateau (P6095), tubes courbés (P6096), tubes droits (P6097), vis en U, colliers, rondelles
Entretien	Rincer à l'eau douce après usage en eau salée, sécher avant rangement
Nettoyage	Utiliser un chiffon humide, éviter produits abrasifs
Stockage	À l'abri du soleil et de l'humidité, dans un endroit sec
Sécurité	Vérifier le serrage de toutes les vis avant chaque utilisation
Puissance moteur maxi	Non spécifiée, se référer au manuel du bateau
Réparabilité	Pièces détachées disponibles (références dans la notice)
Garantie	Standard Bestway, consulter le revendeur

FOIRE AUX QUESTIONS - 62069 BESTWAY

Comment installer le support moteur 62069 ?

Suivez les 5 étapes de la notice : gonflez d'abord le bateau, insérez les tubes courbés dans les guides arrière, puis les tubes droits, fixez le plateau avec les colliers et vis, et enfin serrez toutes les vis.

Quel type de moteur peut-on utiliser avec ce support ?

Le support est conçu pour un moteur hors-bord adapté à la puissance recommandée par le fabricant du bateau. Vérifiez la compatibilité avec votre moteur.

Ce kit est-il compatible avec tous les bateaux Bestway ?

Il est compatible avec les bateaux gonflables Bestway équipés de guides de support moteur (repères A et B à la poupe). Consultez la notice de votre bateau.

Comment entretenir le support moteur après usage en eau salée ?

Rincez abondamment à l'eau douce pour éliminer le sel, séchez les pièces métalliques pour éviter la corrosion, et rangez-le dans un endroit sec.

Puis-je commander des pièces de rechange ?

Oui, les pièces sont référencées dans la notice (P6095 à P6109). Contactez le service après-vente Bestway ou un revendeur agréé.

Les vis fournies sont-elles suffisantes pour une fixation solide ?

Oui, le kit contient toutes les vis, écrous et rondelles nécessaires. Il est important de bien les serrer et de les vérifier avant chaque sortie.

Le support est-il réglable pour différents angles de moteur ?

Le plateau est fixe une fois assemblé. Pour régler l'inclinaison, vous devrez peut-être ajuster la position du moteur sur le plateau.

Combien de temps faut-il pour monter ce kit ?

Environ 15 à 30 minutes, selon votre familiarité avec l'assemblage. Suivez les étapes dans l'ordre.

Le support moteur peut-il être utilisé sur un bateau déjà gonflé ?

Oui, il se monte après gonflage du bateau, comme indiqué à l'étape 1. Assurez-vous que le bateau est bien gonflé avant l'installation.

Y a-t-il des précautions de sécurité particulières ?

Vérifiez toujours que toutes les vis sont bien serrées avant utilisation. Ne dépassez pas la puissance moteur maximale recommandée pour votre bateau.

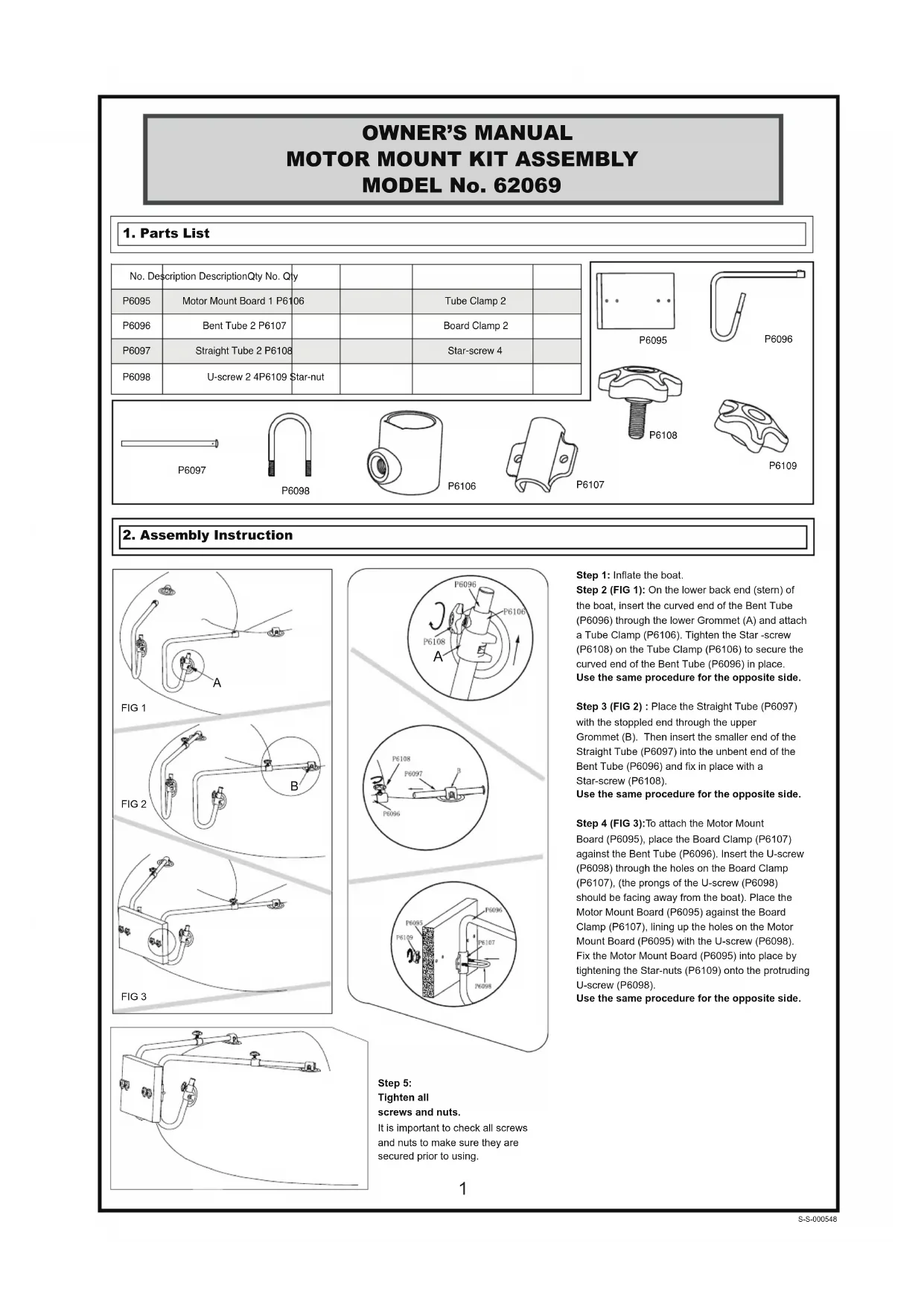

MODE D'EMPLOI 62069 BESTWAY

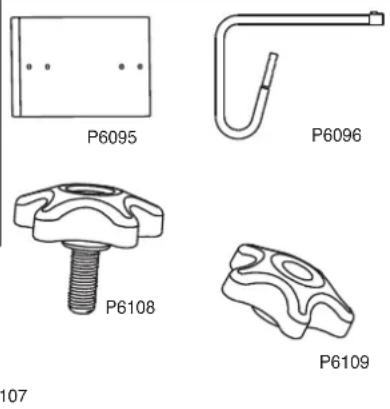

No. Description Description Qté No. Qté
P6095 Plateau du support moteur 1 P6106 Collier de tube 2
P6096	Tube courbé	2	P6107	Collier de plateau	2
P6097	Tube droit	2	P6108	Vis en étoile	4
P6098	vis en U	2	P6109	Rondelle en étoile	4

P6097

P6098

P6106

P6107

2. Instructions de montage

Étape 5:
Serrer toutes
les vis et rondelles.
Il est important de vérifier avant usage toutes les vis et rondelles pour s'assurer qu'elles sont bien bloquées.

Étape 1: Gonfler le bateau.

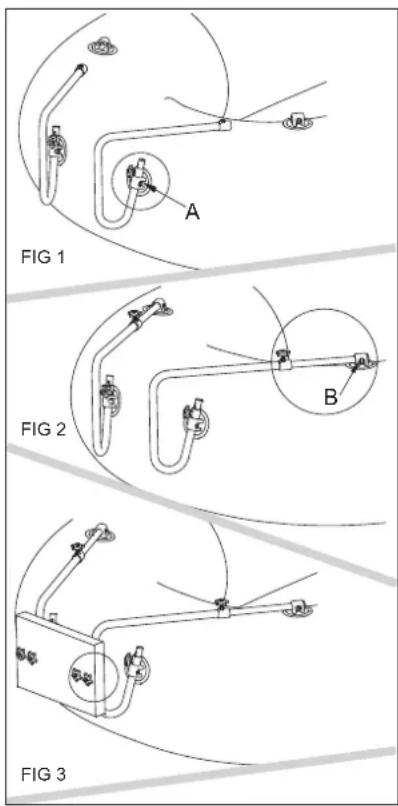

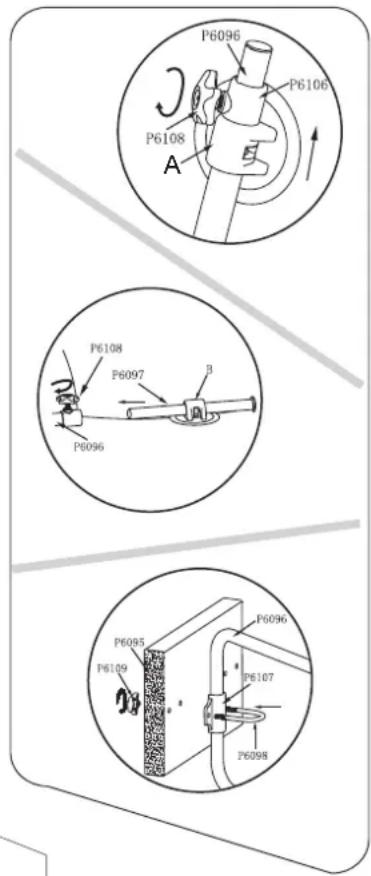

Étape 2 (FIG 1): En bas à l'arrière du bateau (la poupe), insérer l'extrémité courbée du tube courbé (P6096) à travers le guide (A) et fixer le collier de tube (P6106). Serrer la vis étoile (P6108) sur le tube courbé (P6106) pour bien mettre cette extrémité du tube courbé (P6096) en place.

Répéter la même procédure de l'autre coté.

Étape 3 (FIG 2): Positionner le tube droit (P6097) avec l'extrémité bouchée à travers le guide (B). Puis insérer la petite extrémité du tube droit (P6097) dans l'extrémité non courbée du tube courbé (P6096) et mettre en place avec la vis en étoile P6108).

Répéter la meme procédure de l'autre coté.

Étape 4 (FIG 3): Pour fixer le plateau (P6095), placer le collier du plateau (P6107) sur le tube courbé (P6096). Insérer la vis en U (P6098) dans les trous du collier du plateau (P6107), (les pattes de la vis en U (P6098) doivent faire face contraire au bateau). Positionner le plateau du support moteur (P6095) sur le collier du plateau (P6107), en alignant les trous sur le plateau du support moteur (P6095) avec la vis en U(P6098). Mettre en place et fixer le plateau du support moteur (P6095) en serrant les rondelles en forme d'étoile (P6109) sur la vis en U protubérante (P6098).

Répéter la même procédure de l'autre côté.
