Type de produit	Récepteur vidéo
Marque	Fracarro
Modèle	UTP4RX12
Catégorie	Équipement de transmission vidéo
Entrée vidéo	1 x UTP/FTP CAT5/6 AWG24
Sortie vidéo	1 x BNC - 1 Vpp 75 ohms
Distance de transmission maximale	80 m
Alimentation	12 Vdc via le transmetteur ou adaptateur secteur
Consommation	0 W (alimenté par le transmetteur)
Température d'utilisation	-10 °C à +40 °C
Indice de protection	IP50
Dimensions (L x H x P)	40 x 22 x 50 mm
Poids	27 g
Fonctions principales	Réception de signaux vidéo via paire torsadée ; compatible avec transmetteur UTP-TX12
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants
Sécurité	Ne pas court-circuiter la sortie 12 Vdc ; ne connecter qu'à un équipement compatible
Pièces détachées et réparabilité	Contacter le service après-vente Fracarro ; pas de pièces détachées fournies
Informations générales	Fabriqué par Fracarro Radioindustrie S.p.A., Italie

FOIRE AUX QUESTIONS - UTP4RX12 FRACARRO

Comment installer le récepteur UTP4RX12 ?

Branchez le câble UTP provenant du transmetteur à l'entrée du récepteur, puis connectez la sortie BNC à votre moniteur ou DVR. Assurez-vous que l'alimentation est fournie via le transmetteur ou un adaptateur 12 Vdc.

Quelle est la distance maximale de transmission ?

La distance maximale est de 80 mètres avec un câble UTP/FTP CAT5/6 de qualité.

Le récepteur est-il compatible avec d'autres transmetteurs ?

Le UTP4RX12 est spécialement conçu pour fonctionner avec le transmetteur UTP-TX12 de Fracarro. L'utilisation d'autres transmetteurs n'est pas garantie.

Comment alimenter le récepteur ?

Le récepteur peut être alimenté par le transmetteur via le câble UTP (alimentation à distance) ou par un adaptateur secteur 12 Vdc si nécessaire.

Que signifie le voyant LED sur le récepteur ?

Le voyant LED s'allume pour indiquer que l'appareil est sous tension et fonctionne correctement. S'il ne s'allume pas, vérifiez l'alimentation.

Le récepteur supporte-t-il la transmission audio ?

Non, ce modèle est conçu uniquement pour la transmission vidéo unidirectionnelle.

Quelle résolution vidéo est prise en charge ?

Le récepteur accepte un signal vidéo standard 1 Vpp 75 ohms, compatible avec les caméras analogiques CVBS. La résolution dépend de la source.

Puis-je utiliser le récepteur en extérieur ?

Le récepteur a un indice de protection IP50, ce qui le protège contre la poussière mais pas contre l'eau. Il doit être installé dans un endroit sec ou dans un boîtier étanche.

Comment raccorder le câble UTP au récepteur ?

Dénudez le câble sur environ 5 mm, insérez les conducteurs dans le connecteur à vis selon le code couleur fourni avec le transmetteur, puis verrouillez avec un tournevis.

Que faire si aucune image n'apparaît ?

Vérifiez d'abord l'alimentation (LED allumée), la connexion BNC, la polarité du câblage UTP et la distance. Assurez-vous que le transmetteur est correctement connecté à la caméra.

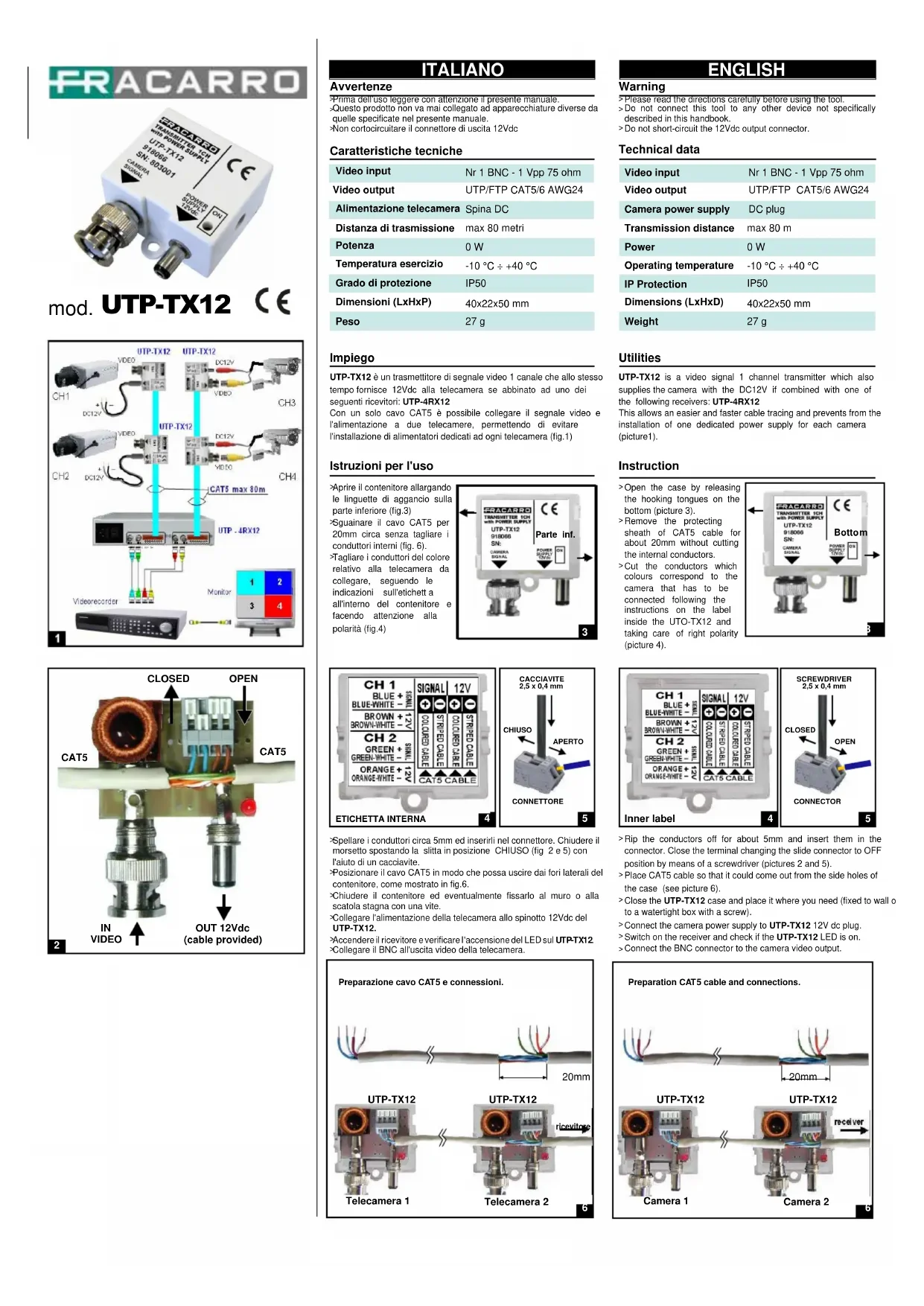

MODE D'EMPLOI UTP4RX12 FRACARRO

Lisez attentivement les instructions avant d'utiliser cet apparéil.
-Ne connectez pas cet apparéil à un autre équipement que celui déscrit dans ce manuel.
Ne court circuitez pas la connexion de sortie 12 Vdc.

\section*{Caracteristiques techniques}

Entrée video	Nr 1 BNC - 1 Vpp 75 ohm
Sortie video	UTP/FTP CAT5/6 AWG24
Alimentationamera	Connecteur DC
Distance de transmission	max 80 m
Puissance	0 W
Température d'utilisation	-10 °C ÷ +40 °C
Niveau de protection	IP50
Dimensions (LxHxP)	40x22x50 mm
Poids	27 g

Le UTP-TX12 est un émetteur de signaux video à 1 canal qui alimente aussi laamera avec la tension 12 Vdc en combinaison avec les récepteurs suivants :UTP-4RX12.

Ceci permet un cablage facile et rapide et rend superflu l'installation d'une alimentation pour chacune des cameras reliées (image 1).

Instructions

Ouvrez le boitier en écantant les crochets d'attache sur le dessous (image 3).

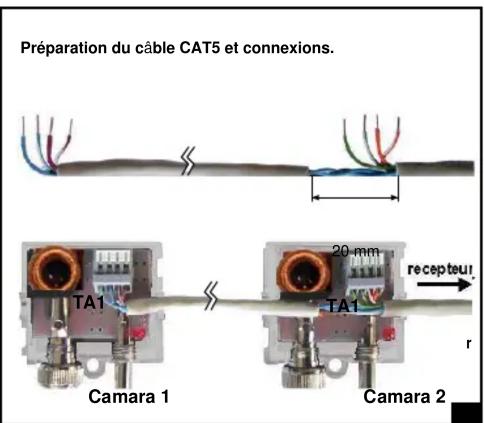

Retirez l'isolement du cable

CAT5 sur environ 20mm en faisant attention de ne pas abimer les conducteurs internes.

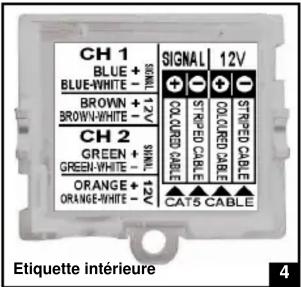

Coupez les conducteurs aux couleurs correspondantes à laamera qui sera connectee en suivant les instructions qui se trouvent à l'intérieur du UTP-TX12 en faisant attention sur la

polarité correcte (image 4).

Denudez les conducteurs sur environ 5mm et introduizez-les dans le connecteur. Verrouillez le terminal en faisant glisser le connecteur en position FERME à l'aide d'un tournevis (images 2 et 5).
Positionnez le cable CAT5 de façon à ce qu'il reasserte des trous latéraux du boitier (voir image 6).
*Refermez le boitier du UTP-TX12 et fixeze-le a sa place (attaché à un mur ou

dans un conteneurétanche).

Connectez l'alimentation de laamera au connecteur 12Vdc du UTP-TX12.
Allumez le récepteur et contrôle z'allumage du LED surle UTP-TX12
Branche le connecteur BNC à la sortie vide de laamera.
