Type de produit	Set de prises radiocommandées
Marque	Quigg
Modèle	GTFSI09
Composants fournis	4 prises radiocommandées GT-FSI-09-FR, 1 radiocommande GT-9000, 1 pile alcaline 12V type A23, notice d'utilisation
Alimentation	230 V ~ 50 Hz
Puissance maximale par prise	3680 W (16 A)
Fréquence d'émission	433,92 MHz
Portée maximale	Environ 40 m en champ libre
Température de fonctionnement	0 °C à 35 °C
Fonctions	Activation/désactivation individuelle et simultanée, mémoire de codage, protection enfants intégrée
Entretien	Nettoyer avec un chiffon sec, ne pas immerger
Sécurité	Utilisation en intérieur uniquement, ne pas brancher en série, respecter la polarité de la pile
Mise au rebut	Ne pas jeter avec les ordures ménagères, déposer en déchèterie ou point de collecte
Garantie	3 ans, fabricant
Service après-vente	01 40 82 92 26

FOIRE AUX QUESTIONS - GTFSI09 QUIGG

Comment programmer les prises radiocommandées ?

Branchez une prise sur secteur, son témoin clignote. Appuyez sur la touche I du canal souhaité (1-4) sur la radiocommande. Le témoin s'allume fixe : la programmation est réussie. Répétez pour chaque prise.

Quelle est la portée maximale de la radiocommande ?

La portée est d'environ 40 mètres en champ libre, mais peut être réduite par les murs, plafonds, métaux ou interférences. Pour une portée optimale, évitez les obstacles entre l'émetteur et le récepteur.

Que faire si une prise ne répond plus ?

Vérifiez la pile de la radiocommande (type A23/12V). Si la pile est bonne, débranchez la prise du secteur pendant 30 secondes, puis rebranchez-la et reprogrammez-la. Assurez-vous que l'appareil connecté est sous tension.

Puis-je utiliser plusieurs prises sur le même canal ?

Oui, vous pouvez affecter un même canal à plusieurs prises pour les allumer/éteindre simultanément. Pendant la phase d'apprentissage (témoin clignotant), appuyez sur la même touche pour chaque prise.

Comment changer la pile de la radiocommande ?

Ouvrez le couvercle du logement pile à l'arrière de la radiocommande. Insérez une pile alcaline 8LR932 (LR23A ou A23)/12V en respectant la polarité (+/-). Refermez le couvercle. Une touche enfoncée doit allumer le témoin.

Quels appareils puis-je brancher sur les prises ?

Tout appareil fonctionnant sous 230 V ~ 50 Hz et ne dépassant pas 3680 W (16 A) par prise. Évitez les appareils lourds ou à forte puissance comme les radiateurs ou climatiseurs sans vérifier la compatibilité.

Comment nettoyer les prises et la radiocommande ?

Débranchez toujours les prises avant nettoyage. Utilisez un chiffon sec uniquement. N'utilisez jamais de solvants, produits abrasifs ou liquides. N'immergez aucun composant dans l'eau.

La prise s'éteint toute seule, que faire ?

Cela peut venir d'une programmation instable. Répétez l'affectation : débranchez la prise, rebranchez-la, et dès que le témoin clignote, appuyez sur la touche du canal souhaité. Si le problème persiste, mettez la prise hors tension 6 heures puis reprogrammez.

Où puis-je éliminer l'ensemble en fin de vie ?

Ne jetez ni les prises ni la pile avec les ordures ménagères. Déposez les prises dans un point de collecte pour déchets électriques (déchèterie) et la pile dans un collecteur prévu à cet effet. Respectez l'environnement.

Y a-t-il une garantie et comment contacter le SAV ?

La garantie fabricant est de 3 ans. Pour toute question, contactez le service après-vente au 01 40 82 92 26. Conservez la notice et la carte de garantie.

MODE D'EMPLOI GTFSI09 QUIGG

SET DE PRISES RADIOCOMMANDEES Pour l'intérieur

GT-FSI-09-FR, GT-9000

3 ans

GARANTIE FABRICANT

SERVICEAPRÈS-VENTE

0140829226

A propos de la portée 8

RACCORDEMENT

D'APPAREILS 9

Prise radiocommandée 9

MESURES PRELIMINAIRES 9-10

Insérer / changer la pile 9-10

INSTALLATION DES PRISES

RADIOCOMMANDEE 10-12

Affichage sur la prise

radiocommandée 11

Modifiers/supprimer

l'affection 11-12

A propos de la

radiocommande 12

ENTRETIENET

MAINTENANCE 12-13

MISE AU REBUT 13

DEquation DE

CONFORMITE 13

DEPANNAGE 14

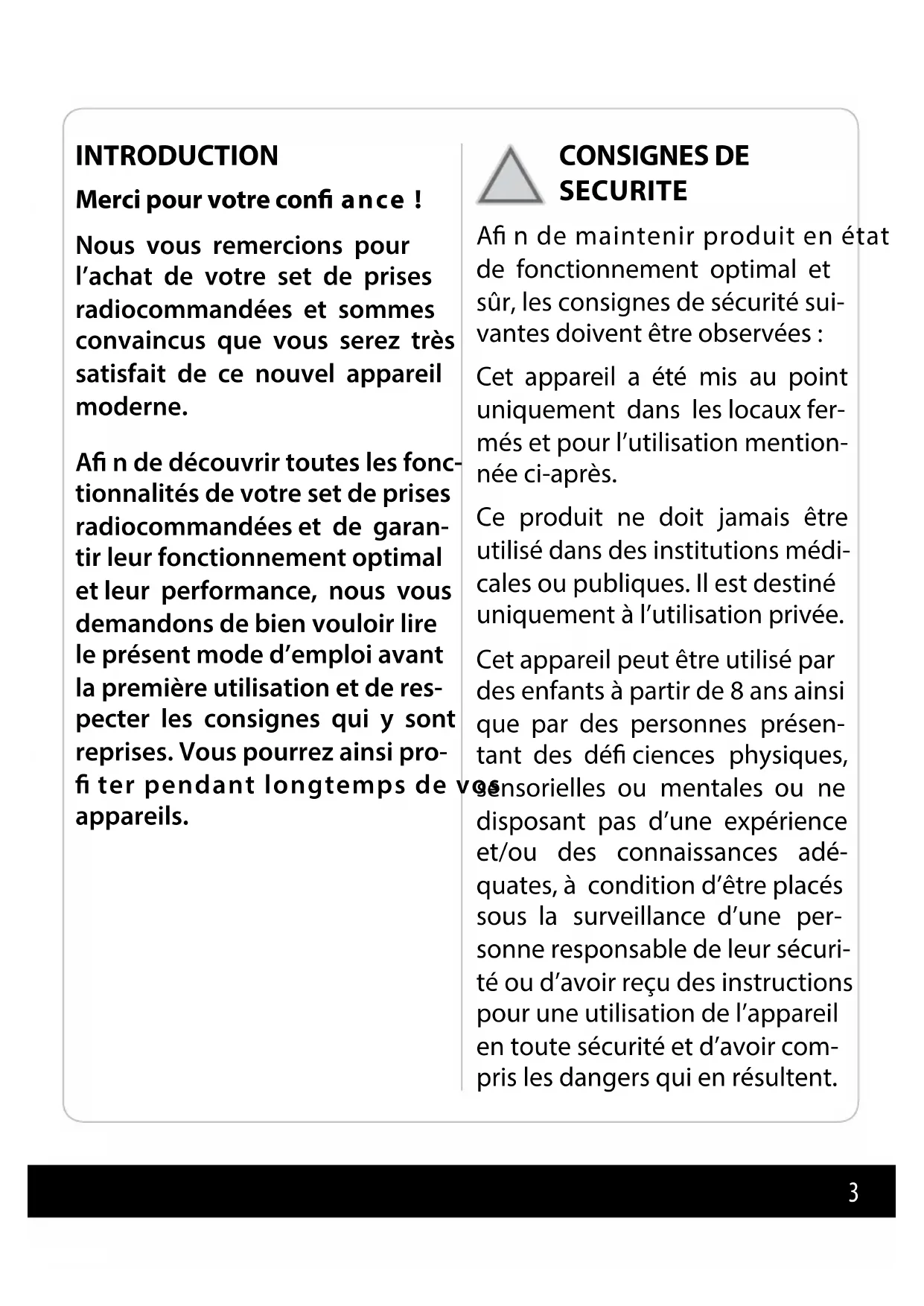

INTRODUCTION

Merci pour votre confiance !

Nous vous remercions pour l'achat de votre set de prises radiocommandées et sommes convaçus que vous serez très satisfait de ce nouvel apparéil moderne.

Afin de découvert toutes les fonctionnalités de votre set de prises radiocommandées et de garantir leur fonctionnement optimal et leur performance, nous vous demandons de bien pouvoir lire leprésent mode d'emploi avant la première utilisation et de respecter les consignes qui y sont reprises. Vous pourrez ainsi profiter pendant longtemps de produits.

CONSIGNES DE SECURITE

Afin de maintainir produit en etat de fonctionnement optimal et sur, les consignes de sécurité suivantes doivent etre observees:

Cet apparéil a été mis au point uniquement dans les locaux fermés et pour l'utilisation mentionné ci-après.

Ce produit ne doit jamais etreutilisé dans des institutions medicales ou publiques. Il est destiné uniquement à l'utilisation privée.

Cet apparéil peut être utilisé par des enfants à partir de 8 ans ainsi que par des personnes représentant des défi ciences physiques,

sensorielles ou mentalles ou ne disposant pas d'une experience et/ou des connaissances adéquates, à condition d'être placés sous la surveillance d'une personne responsable de leur sécurité ou d'avoir reçu des instructions pour une utilisation de l'appareil en toute sécurité et d'avoir compris les dangers qui en résultat.

Les enfants ne doivent pas jouer avec l'appareil.

Les opérations de nettoyage et d'entretien ne doivent pas etre effectuees par des enfants, sils sont sous la surveillance d'un adulte et sils ont plus de 8 ans.

Veuillez surveiller les enfants de moins de 8 ans lorsque l'appareil est connecté au secteur et qu'il est accessible. Ranger l'appareil non utilisé hors de portée des enfants âgés de moins de 8 ans.

Conserve les sacs en plastique hors de la portée des nourissons et enfants en bas âge - risque détouffement!

Observe la polarité en insérant le pile dans la radiocommande afin d'éviter des endommages. Observe l'image dans le logement de la pile.

Sortez lapile de la radiocommande si vous n'utilise pas la radiocommande pendant un certain temps ou avant de la mesure au rebut.

Veillez à ce que les prises radiocommandées soient bien accessibles pour que vous puissiez les sorting facilement de la prise murale.

Les prises murales peuvent se réchauff er pendant le fonctionnement. Ne couvrez pas les prises radiocommandées par des ridesaux ou d'autres objets pour garantir un refroidissement ajustat et pour prévenir qu'elles se réchauff ent.

N'utilisez pas plusieurs prises radiocommandées emboîtées (activées en série).

Observez toujours les informations relatives à la puissance maximale des prises radiocommandées.

Séparez l'appareil du secteur avant de le nettoyer.

Utilisez les prises radiocommandées uniquement avec des prises protégées de 230V 50Hz

Raccordez uniquely des appar兼ls à la prise radiocomman

dee compatibles pour une utilisation non surveillée af n d'eviter les risques liés à une fausse manoeuvre.

N'insérez pas de protection pour enfants supplémentaire, cela ris-quérait d'entraver la connexion entre la fiche des appareils raccordés et la prise et de surchauffer l'ordinateil.

N'utilisez plus la prise radiocommandée quand le boitier a etendommaged. Faites replacer les composants endommages par des pieces d'origine assorties uniquement.

N'utilisez pas d'appareils lourds à fiche secteur avec la prise radiocommandée,ILA risquerait de surcharger les contacts de la prise murale mecaniquement.

Conservez cette notice et transmettez-la à tous les autres utilisateurs.

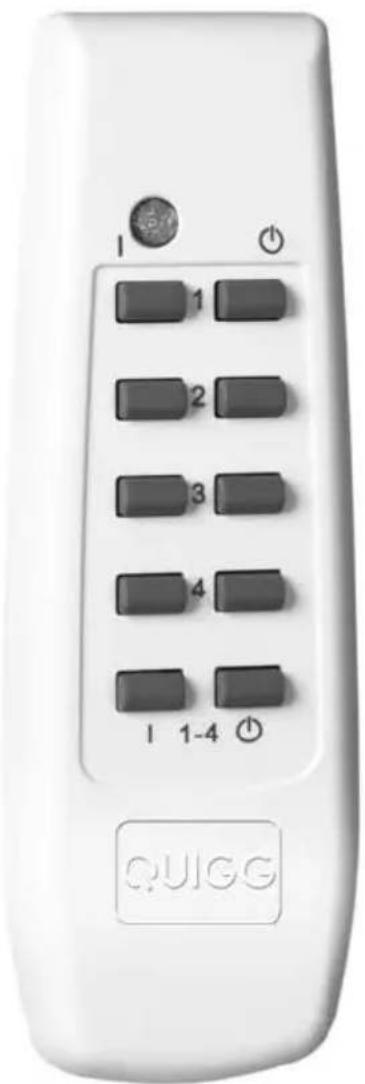

DESIGNATION DES PIECES DE LA RADIOCOMMANDE

Face avant de la radiocommande

Face arrriere de la radiocommande

1. Témoin de contrôle
2. Touche MARCHE 1
3. Touche ARRÉT 1
4. Touche MARCHE 2
5. Touche ARRET 2
6. Touche MARCHE 3
7. Touche ARRET 3
8. Touche MARCHE 4
9. Touche ARRET 4
10. Touche PRINCIPALE MARCHE
11. Touche PRINCIPALE ARRÉT
12. Logement de la pile

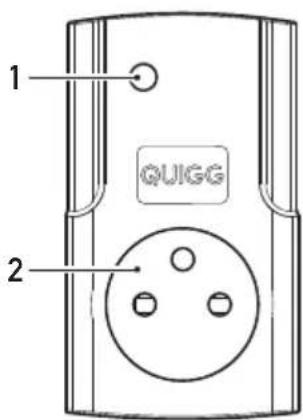

DESIGNATION DE PIECES DE LA PRESE RADIOCOMMANDEE

1. Lampe de contrôle
2. Prise radiocommandée

CHARACTERISTIQUES TECHNIQUES

Composants fournis

4 prises radiocommandees GT-FSI-09-FR
1 radiocommande GT-9000 avec témoin de contrôle
- 1 pile alcaline 8LR932 (respectivement LR23A ou A23) / 12 V
- Notice d'utilisation avec carte de garantie

Fonctions

• Toutes les prises peuvent etre activées et désactivées individuellement
• Radiocommande programmable
• Interrupteur principal pour l'activation simultanée de toutes les prises
  Témoins de contrôle
• Avec fonction mémoire, c'est à dire que le codage reste actif après la déconnexion du secteur
• Avec sécurité enfants intégrée dans les prises

• Raccordement : 230 ~V 50 ~Hz
• Fréquence d'émission: 433,92 MHz
  Charge maximale/courant maximal par recepteur de prise: 3680 W (16 A),
• Portée maximale: env. 40 m (uniquement lors d'un contact visuel entre émetteur et récepteur)
• Température de fonctionnement: 0^ - 35^
• Classification du dispositif de commande:
• Action de type 1B
• Nombre de cycles de manoeuvre: 1E4
• Uniquement pour utilisation dans les locaux fermés:

Nos produits étant en développement et amélioration constants, il est possible que le design ou des aspects techniques soient différents.

A propos de la portée

Portée et dysfonctionnements :

La portée indiquée de max. 40
m est la portée sur champ libre,
donc la portée avec un contact visuel entre émetteur et récepteur.

Lors du fonctionnement pratique, des parois, plafonds, garages, annexes etc. entre émetteur et le récepteur de sorte que la portée fut réduite.

D'autres causes pour une portée réduite :

• Perturbations haute fréquence de toute sorte;
• Constructions et végétation de toutes sortes;

• Particules métalliques à proximé des apparèils, sur le trajet d'émission radio ou à proximité, par exemple des corps de chauff age, des vitres isolées, des plafonds en béton armé, etc. ou encore des parois revêtres de métal de maisons préfabriquées.

• Action sur la caractéristique de rayonnement des antennes à cause de la distance entre émetteur ou récepteur et les surfaces ou objets conducteurs (ou les corps humains ou sols).

• Perturbations large bande dans des zones urbaines réduisant la distance de parasites du signal; le signal n'est pas reconnu parmi les parasites.
• Rayonnement d'appareilslectroniques mal blindés, comme des ordinateurs etc.

La distance effective possible entre émetteur et récepteur lors du fonctionnement normal dépend ainsi largement du lieu de montage et de l'environnement. En règle générale, lors du montage dans une maison individuelle, par exemple, tous les composants devraient fonctionner normalement sans aucun problème de réception.

Sous certaines circonstances (p. ex. en cas de perturbations de haute fréquence de toute sorte)

la communication entre récepteur et émetteur peut être perturbée, et il ne sera pas possible de mettre l'appareil en marche ou de l'arrêter.

Séparez, le cas échéant, l'appareil brievement du secteur, puis branche-à-nouveau.

RACCORDEMENT D'APPAREILS

Lisez impératifement le chapitre suivant avant demettre en service les prises radiocommandées.

Prise radiocommandee (modèle GT-FSI-09-FR)

Vous pouvez raccorder tous les apparêls et consommateurs avec une tension d'alimentation 230V ,50~Hz et une puissance nominale de 16 ampères maximum aux prises murales pour une puissance totale de 3680 W maximum.

Information : Les prises radiocommandées sont équipées d'une protection enfants inté

grée empêchant en partie le contact non autorisé avec les composants sous tension. Introduisez les contacts simultanément quand vous connectez une fiche (sans coincer les contacts).

MESURES PRELIMINAIRES

Insérer / changer la pile

1. Enlevez le couvercle du logement de la pile sur la face arrêté de la radiocommande.

2. Insérez une pile de type A23 dans le logement de la pile. Observe la polarité (voir indication dans le logement de la pile).

3. Glissez le couvercle du logement des piles en place, et appuyez sur l'une des touches de la radiocommande. Si la pile n'a pas ete inseree correctement, le temoin lumineux s'allumera chaque fois que vous appuyez sur une touche.

Sortez les piles si vous n'utilise pas la radiocommande pendant

un certain temps pour ne pas endommager la radiocommande.

• Ne rechargez jamais les piles! Risque d'explosion!
• Gardez les piles hors de la portée des enfants, ne les jetez pas au feu, ne les court-circuitez pas, ne les démonze pas.
• Nettoyez, si nécessaire, les contacts des piles et de l'appareil avant d'insérer les piles.
• Sortez les piles épuisées sans tarder de l'appareil! Il y a un risque accru d'écoulement!
• N'exposez jamais les piles à des conditions extrêmes, par exemple aux radiateurs ou rayons de soleil. Il y a un risque accru d'écoulement!
• Evitez le contact avec la peau, les yeux et les muqueuses. Si les parties du corps citées entrent en contact avec le liquide des piles, rincez-les tout de suite avec de l'eau fraîche et consultez immédiatement un médecin.
• Consultez immédiatement un

médecin quand une pile a été avalée.

INSTALLATION DES PRISES RADIOCOMMANDEES

La commande à distance est dotée de quatre canaux. Vous pouvez attribuer un canal propre à chaque prise radiocommandée ou utiliser un canal pour plusieurs prises pour éteindre ou allumer celles-ci simultanément.

Insérez une des prises radiocommandées dans la prise murale prévue à cet effet. Le témoin de contrôle de la prise radiocommandée clignote pendant 30 secondes environ; la fonction d'apprentissage est activée.

Afin d'attribuer un canal à une prise radiocommandée, appuyez, sur la radiocommande, sur la touche „l“ du canal (1-4) que vous souhaitez attribuer à cette prise radiocommandée.

Répétez cette action pour toutes les prises radiocommandées.

Si vous souhaitez attribuer plusieurs canaux à une même prise radiocommandée, retirez-la de la prise murale et réinsérez-la afin de lancer à nouveau la fonction d'apprentissage.

Remarque: La procédure doit être répetée siaucun canal n'a été attribué pendant la fonction d'apprentissage.

Le témoin de contrôle sur la prise radiocommandée s'allume en permanence des qu'un canal a été attribué; la prise radiocommandée est maintainant activée et connectée à la radiocommande.

Les fonctions programmes des prises radiocommandées restent réservées quand les prises sont hors tension. La programmation de la radiocommande reste également réservée s'il n'y a pas de pile insérée.

La prise radiocommandée est dé-sactivée par actionnement de la touche (口) correspondant au canal en question.

Branchez un apparéil à la prise radiocommandée et mettez-le sous tension.

Afin de vérifier si l'attribution fonctionne correctement, appuyez sur la touche, correspondant au canal attribué et mettez l'appareil connecté en marche ou arrêtez-le.

Affichage sur la pris radiocommandée

Le témoin de contrôle s'allume quand la prise radiocommandée est activée.

Le témoin de contrôle s'eteint quand la prise radiocommandée est désactivée.

Modifier/supprimer l'affection

Retirez brievement la prise radiocommandée de la prise murale et reinserez-la. Le témoin de contrôle clignote.

Appuyez sur la/les touche(s) du canal/des canaux en question.

Le témoin de contrôle clignote rapidement à plusieurs reprises.

La fonction d'apprentissage est reactivée des que le témoin de contrôle clignote à nouveau lentement, et il sera possible de répéter l'aff ectation.

A propos de la radiocommande (GT-9000)

Information: la programmation de la radiocommande restepreservée, même quand la pile a eté retiree.

Pour activer/désactiver un appareil, appuyez sur la radiocommande la touche de l'appareil I ou du canal (1, 2, 3 ou 4, selon l'affectation).

La touche I (1-4) permet d'activer tous les canaux.

La touche (1-4) permet de d sactiver tous les canaux.

Information : Il est possible, exceptionnellement, après une panne de courant, un dysfonctionnement de la mémoire du

code système ou du canal se produit. Le cas échéant, séparez la prise radiocommandée pour au moins 6 heures du secteur, puis aff ectez les canaux à nouveau.

Sous certaines circonstances (p. ex. en cas de perturbations de haute fréquence de toutecke) la communication entre réceptein et émetteur peut être perturbée, et il ne sera pas possible demettre l'appareil en marche ou de l'arrêter. Séparez, le cas échéant, l'appareil brievement du secteur, puis branchez-le à nouveau.

ENTRETIEN ET MAINTENANCE

• Vérifiez périodiquement si le produit est endommagé.
• Nettoyez-le à l'aide d'un chiffon, sec uniquement. N'utilise pas de dissolvants ou produits abrasifs.
  N'immergez jamais les composants du set de prises radiocommandées dans de l'eau ou d'autres liquides.

Attention! Avant le nettoyage de la prise, l'appareil connecté doit être débranché et la prise doit être séparée du secteur.

MISE AU REBUT

Veuillez eliminer l'appareil de maniere conforme quand vous ne voulez plus vous en servir.

Ne le jetez pas avec les ordures menagères, dépo

sez-le à un lieu de collecte bareils electriques et electrodes.

Ne pas jeter les piles avec les ordures menagères.

Les piles font l'objet d'une collecte particuliere, celles-ci contenant des substances dangereuses pour I'environnement et la santé humaine. Déposer les piles usages dans des points de collecte appropriés pour le recyclage et la destruction.

Veuillez recycler correctement le matériel d'emballage afin de mé

nager l'environnement. Les emballages sont des matières premières réutilisables.

L'administration communale ou municipale pourra vous renseigner à propos des adresses et des heures d'ouverture des lieux de collecte.

La société PANA S.A.S. déclare que cet ensemble de prises radiocommandées est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE.

Vous trouvrez la déclaration de conformité complète sur Internet sous www.gt-support.de.

DEPANNAGE

Problème Solution
Les prises radiocommandées ne réagissant pas à la radiocommande.	Piles et radiocommande sont usées et doivent être replacées.
L'appareil n'est pas mis en marche.	a) Vérifi ez si l'appareil est mis hors tension au moyen de l'interrupeur. Mettez l'appareil sous tension. b) Vérifi ez si l'ampoule de l'appareil est en bon état de fonctionnement.
Une autre prise radiocommandée réagit à cette radiocommande sans être visée.	Répétez l'aff ectation.
Une prise radiocommandée s'arreste automatiquement.	Répétez l'aff ectation.

Cette notice d'utilisation peut être téléchargeée en format PDF sur notre site Internet www.gt-support.de.

SERVICE APRES-VENTE

0140829226

Fabrique pour (ce n'est pas l'adresse du service !):

PANA S.A.S., 85, Rue de la Victoire, 75009 Paris, France

par:

Globaltronics GmbH & Co. KG

Domstr. 19

20095 Hamburg

Germany
