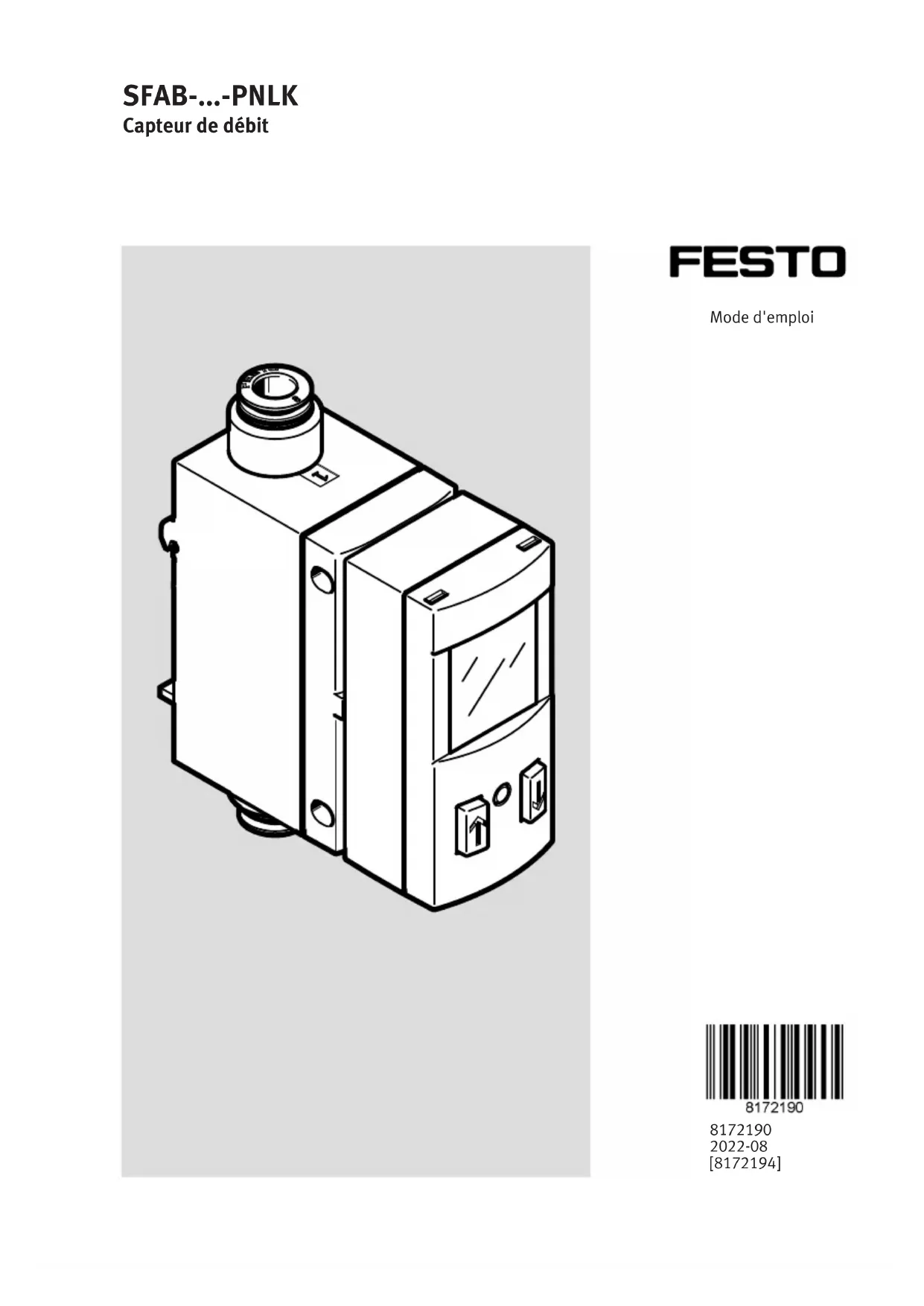

MODE D'EMPLOI SFAB1000UHQ10PNLKPNVBAM12 Festo

Traduction de la notice originale

IO-Link® est une marque déposée appartenant à son propriétaire respectif dans certains pays.

Table des matières

1 Documents applicables.... 5

2 Sécurité.... 5

2.1 Instructions de sécurité....5
2.2 Usage normal....5
2.3 Qualification du personnel spécialisé.... 5

3 Informations complémentaires....5

4 Catalogue produits....6

4.1 Structure....6

4.1.1 Structure du produit....6
4.1.2 Éléments d'affichage.... 7

4.2 Fonction.... 10

4.2.1 Principe de fonctionnement.... 10
4.2.2 États de fonctionnement.... 10
4.2.3 Sorties de commutation.... 11
4.2.4 Filtre.... 13
4.2.5 Sortie analogique....13
4.2.6 Code de sécurité.... 14
4.2.7 Valeur minimale et valeur maximale.... 14
4.2.8 Réplication des paramètres.... 14
4.2.9 Commutation de la condition normalisée....14
4.2.10 Ajustement du point zéro.... 15

5 Montage.... 15

5.1 Montage du capteur sur rail DIN.... 15

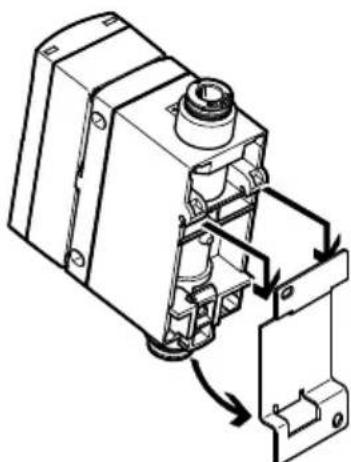

5.2 Montage du capteur avec fixation murale....16

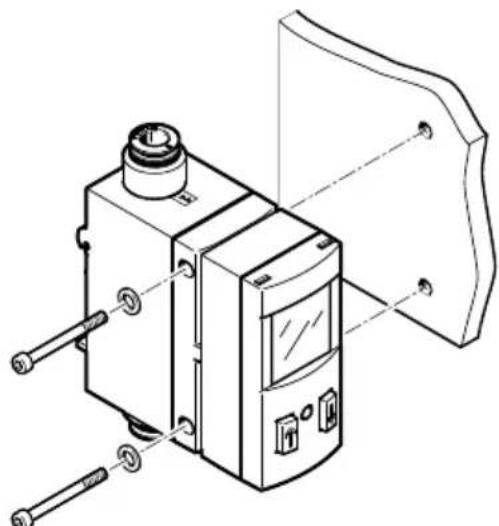

5.3 Montage du capteur sur panneau.... 16

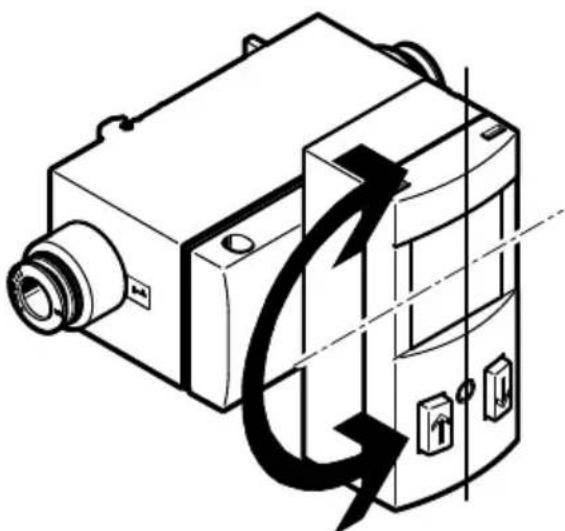

5.4 Pivotement de l'affichage.... 16

6 Installation.... 17

6.1 Installation pneumatique.... 17
6.2 Installation, électrique.... 17

7 Mise en service.... 18

7.1 Activation du capteur en mode RUN.... 18
7.2 Affichage des paramètres en mode SHOW.... 18

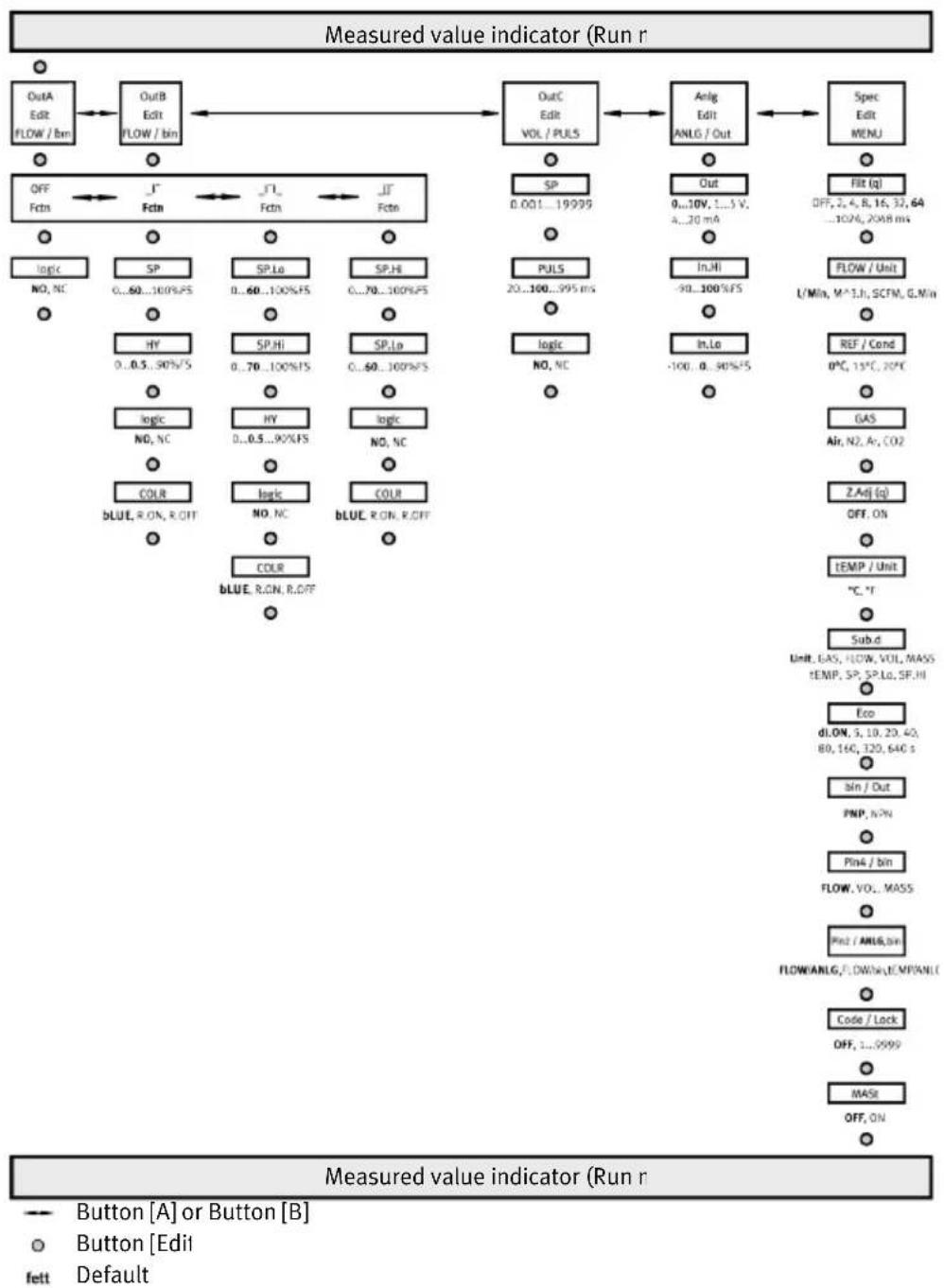

7.3 Configuration du capteur en mode EDIT.... 20

7.3.1 Démarrer le mode EDIT....20
7.3.2 Configuration de la sortie de commutation.... 21
7.3.3 Modification des réglages d'appareil.... 21
7.3.4 Réglage de la sortie d'impulsion de volume.... 21
7.3.5 Réglage de la sortie analogique.... 21
7.3.6 Réplication de paramètres 22
7.3.7 Ajustement du point zéro....22

7.4 Apprentissage des points de commutation en mode TEACH....24
7.5 Mesure manuelle du volume en mode RECORDER....24

8 Description de l'interface IO-Link.... 25

8.1 Informations générales IO-Link.... 25
8.2 Paramètres d'identification.... 26
8.3 Paramètres IO-Link standard.... 27
8.4 Instructions système IO-Link.... 28
8.5 Paramètres de profil Smart Sensor.... 29
8.6 Paramètres spécifiques à l'appareil....34
8.7 Apprentissage IO-Link....38
8.8 Paramétrage de blocs.... 39
8.9 Données de processus IN.... 41
8.10 Diagnostic IO-Link.... 41

9 Fonctionnement.... 42

9.1 Restauration du réglage d'usine du capteur....42

10 Nettoyage.... 42

11 Dépannage.... 43

12 Démontage.... 44

13 Caractéristiques techniques.... 44

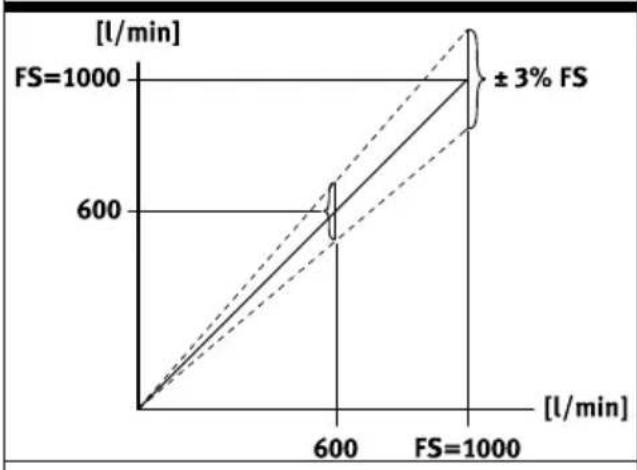

13.1 Exemples de calcul de l'erreur maximale de l'affichage.... 49

Tous les documents disponibles sur le produit → www.festo.com/sp.

2 Sécurité

2.1 Instructions de sécurité

• Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées.
• N'utiliser le produit que dans un état technique parfait.
  -Tenir compte des marquages sur le produit.
• La condensation, le brouillard d'huile, les corps étrangers et d'autres impuretés présentes dans l'air comprimé peuvent endommager le produit. N'utiliser que des fluides conformes à la spécification → 13 Caractéristiques techniques.
• Dans un environnement résidentiel, le produit peut être à l'origine de dysfonctionnements haute fréquence susceptibles de nécessiter des mesures d'antiparasitage.

2.2 Usage normal

Le capteur de débit surveille le débit, le volume et la température des fluides gazeux dans les systèmes de conduite ou les terminaux dans l'industrie.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé possède des connaissances et une expérience en matière de technologie de commande électropneumatique.

3 Informations complémentaires

• Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. www.festo.com.
• Accessoires → www.festo.com/catalogue.

4 Catalogue produits

4.1 Structure

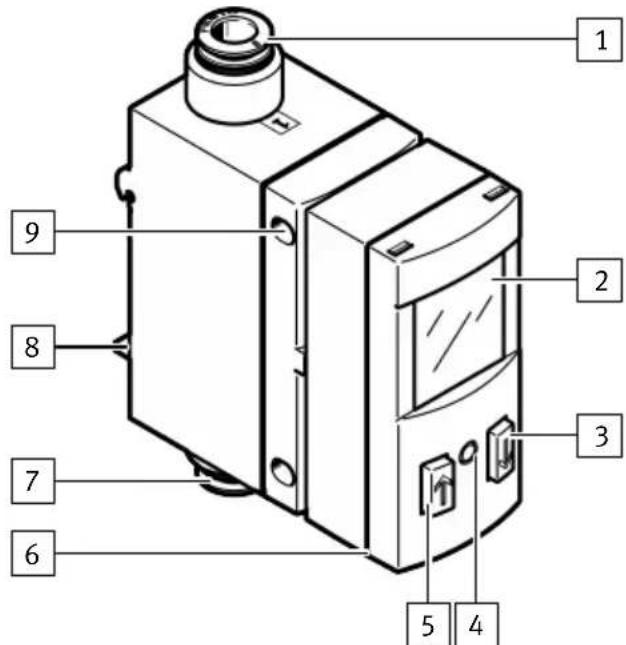

4.1.1 Structure du produit

1 2 3 4 5 6 7 8 9

Fig. 1 : Éléments de commande et éléments de raccordement

1 Raccord pneumatique 1
2 Affichage
3 Touche [B]
4 | Touche [Edit]
5 Touche [A]
6 Connecteur mâle pour le raccordement électrique M12
7 Raccord pneumatique 2
8 Taquet de fixation pour montage sur rail DIN et montage mural, à l'arrière
9 Trou pour montage sur panneau

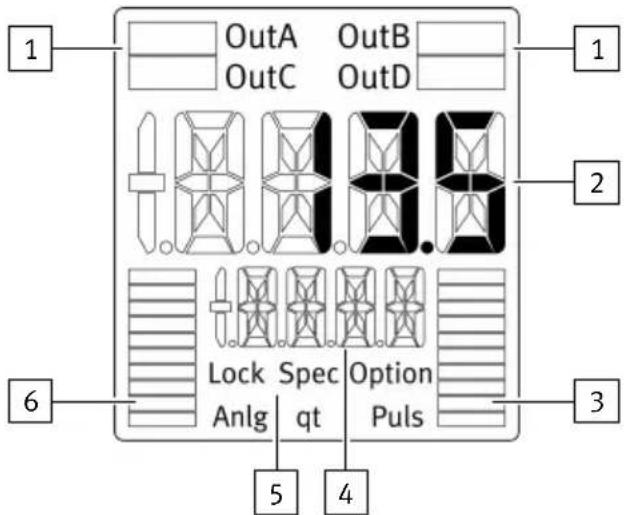

4.1.2 Éléments d'affichage

1 OutA OutB OutC OutD 2 Lock Spec Option Anlg qt Puls 3 4 5

1 Affichage des sorties
2 Affichage principal, p. ex. valeur de mesure
3 Affichage à barres pour le volume
4 Affichage inférieur, p. ex. unité
5 Indication d'état, p. ex. sortie analogique
6 Affichage à barres pour le débit

Fig. 2 : Afficheur LCD
Symboles à l'écran

Exemple pour Afficheur LCD	Signification
Affichage des sorties
« OutA » Sortie de commutation OutA sélectionnée, clignote en cas de IO-Link activé.
« OutA » Sortie de commutation OutA définie.
« OutC » Impulsion de volume OutC sélectionnée, clignote en cas de IO-Link activé.
« OutC » Impulsion de volume OutC définie.
« OutB » Sortie de commutation OutB sélectionnée.
« OutB » Sortie de commutation OutB définie.
« Puls » Impulsion de volume sélectionnée.
« Anlg » Sortie analogique sélectionnée.
Information/Affichage de l'entrée
	Affichage graphique de la mesure du débit
	Affichage graphique de la mesure du volume
« q » Signal d'entrée de débit sélectionné.

Exemple pour Afficheur LCD	Signification
« t » Signal d'entrée de température sélectionné.
« Lock » Code de sécurité activé.
« Spec » Menu spécial sélectionné.
« Option » S'allume si des paramètres ayant une influence spécialesur l'affichage des valeurs mesurées ont été modifiés parrapport aux réglages d'usine :et qu'ils ont condition deréférence (norme), gaz.

Tab. 1 : Symboles à l'écran

Exemple pour l'afficheur LCD Signification
Affichage principal	Affichage inférieur
Affichage de la valeur de mesure et unité en mode RUN
« 17.3 » « l/min » Affichage de la valeur de mesure et de l'unité
Menu pour les sorties de commutation OutA, OutB et OutC
« Edit » « Flow » Menu Edit pour les sorties de commutation
« OFF » « Fctn » Fonction de commutation désactivée.
_1~ « Fctn » Comparateur de valeurs de seuil
_1~_	« Fctn » Comparateur à fenêtre
_[]~	« Fctn » Comparateur de valeurs de seuil à 2 points
« 18.0 » « SP »	Valeur du point de commutation
« 8.0 »	« SP.Lo » Valeur du point de commutation inférieur
« 12.2 » « SP.Hi »	Valeur du point de commutation supérieur
« 2.8 »	« HY »	Valeur d'hystérésis
« NO »	« logic »	Comportement de commutation des sorties de commutation : « NO » = contact à fermeture, normally open « NC » = contact à ouverture, normally closed
« bLUE »	« COLR »	Couleur d'écran
« 200 » « PULS » / « MSEC »		Largeur de l'impulsion de volume ou de l'impulsion de masse
Menu pour la sortie analogique
« 1_5V »	« Out »	Type de sortie analogique « 0_10V », « 1_5V », « 4_20MA »

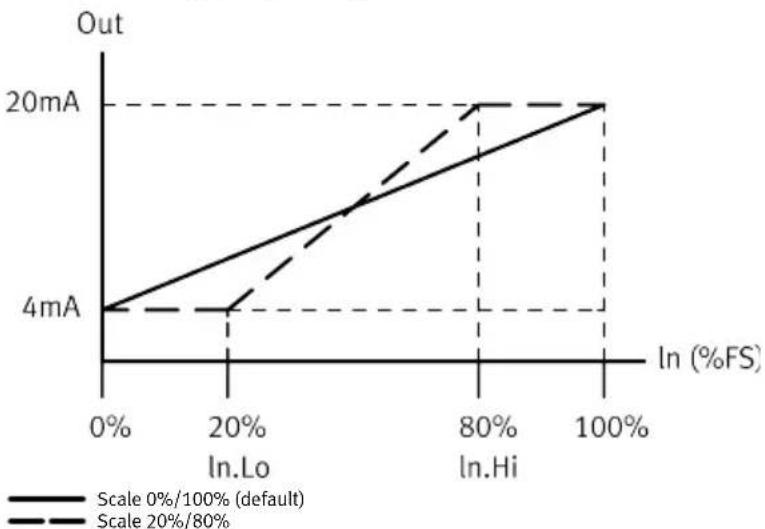

« 38 »	« In.Hi » / « % »	Mise à l'échelle de la sortie analogique : valeur finale
« 3 »	« In.Lo » / « % »	Mise à l'échelle de la sortie analogique : valeur initiale

Exemple pour l'afficheur LCD Signification
Affichage principal	Affichage inférieur
Menu pour les valeurs extrêmes et les valeurs moyennes (menu SHOW)
« 5.1 » « MIN » /	« l/min »	Débit mesuré minimal depuis l'activation ou la dernière réinitialisation
« 30.8 » « MAX » /	« l/min »	Débit mesuré maximal depuis l'activation ou la dernière réinitialisation
« 20.8 » « AVER » /	« l/min »	Valeur moyenne de la mesure du débit, constante de durée de filtrage commutable
Menu des réglages d'appareil (menu SPEC)
« 64 » « Filt » / « MSEC » Valeur de la con	constante de durée de filtrage du signal de mesure débit
« l/min » « FLOW » / « Unit »	Unité d'affichage de la mesure du débit
« 0°C » « REF » / « Cond » Norme de référence pour le volume de gaz
« Air » « GAS » Sélection du fluide de service
« OFF » « Z.Adj » Activation de l'ajustement du point zéro
« °C » « tEMP » / « Unit » Unité d'affichage pour la mesure de la température
« Unit » « Sub.d »	Réglages de l'affichage inférieur en mode RUN
« 10 » « Eco » / « SEC »	Mode économie : durée après laquelle le rétro-éclairage de l'écran est éteint.
« PNP » « bin » / « Out »	Commutation des sorties de commutation entre PNP et NPN
« FLOW »	« bin » / « Pin4 »	Commutation du signal de commutation au niveau de la broche 4 entre surveillance du débit et impulsion de volume
« FLOW »	« bin » / « Pin2 »	Commutation du signal au niveau de la broche 2 entre surveillance du débit, mesure du débit et enregistrement de la température
« OFF » « Lock » /	« Code »	Activation et définition du code de sécurité

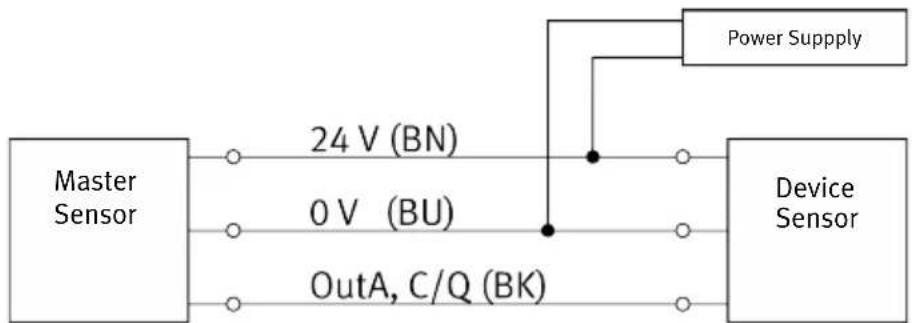

« OFF » « MASt » Activation de la fonction maître IO-Link pour la réplication de paramètres

Tab. 2 : Exemple pour l'afficheur LCD

4.2 Fonction

4.2.1 Principe de fonctionnement

Le capteur mesure le débit du-volume normal ou le débit-masse à l'aide d'un procédé thermique. Le capteur mesure la quantité de chaleur retirée de la surface chauffée d'un élément de capteur micromécanique par le flux du fluide. La quantité de chaleur retirée permet au capteur de déterminer le débit ou le volume cumulé et de l'afficher à l'écran. Le capteur calcule la température du fluide à partir des signaux du capteur. Le capteur est relié à des systèmes de niveau supérieur via des sorties de commutation, une impulsion de commutation de volume, une sortie analogique ou une interface IO-Link. Selon la configuration, les sorties de commutation surveillent une valeur de seuil ou une plage de signal. Dans ce contexte, les sorties peuvent être réglées comme PNP ou NPN et comme contact à fermeture (contact NO) ou contact à ouverture (contact NF). La sortie analogique peut être configurée au choix comme sortie de tension ou sortie de courant. L'interface IO-Link permet de lire des valeurs de process, de modifier des paramètres et de transférer ceux-ci vers d'autres appareils. Si le débit est inclus, un signal de volume ou un signal de masse peut être calculé et émis via une sortie d'impulsion et une valeur de mesure cumulée via IO-Link.


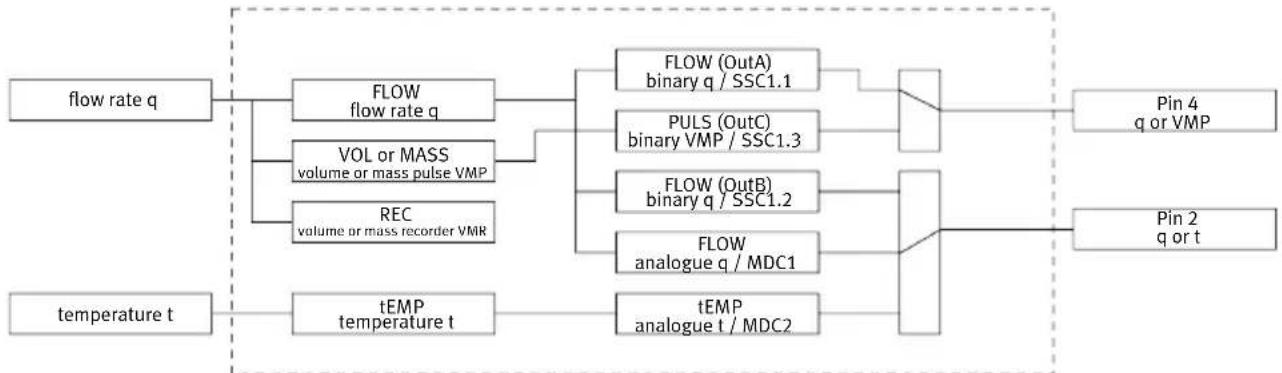

Fig. 3 : Structure du signal SFAB

4.2.2 États de fonctionnement

Tab. 3 : États de fonctionnement SFAB

État de fonctionnement	Fonction
Mode RUN	- État initial après application de la tension de service.- Affichage de la valeur de mesure actuelle.- Affichage des entrées et des sorties sélectionnées.- Commutation entre les valeurs mesurées débit, volume et température.
Mode SHOW	- Affichage des réglages actuels pour les sorties de commutation et la sortie analogique.- Affichage et réinitialisation des valeurs minimales et maximales.- Affichage de valeur moyenne de la mesure du débit.
Mode EDIT	- Réglage ou modification de paramètres.
Mode TEACH	- Reprise de la valeur mesurée actuelle pour la définition de points de commutation.
Mode RECORDER	- Mesure manuelle du volume cumulé.

4.2.3 Sorties de commutation

4.2.3.1 Fonctions de commutation

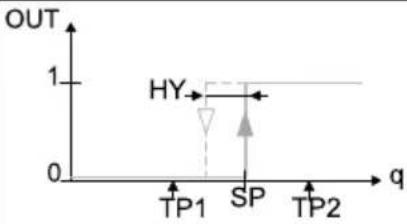

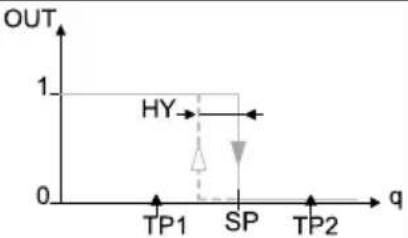

Comparateur de valeurs de seuil

Fonction NO (contact à fermeture) NF (contact à ouverture)
Fonction de commutation:– 1 point de commutation (SP)
Mode TEACH:– 2 points d'apprentissage(TP1, TP2)– SP = 12 (TP1 + TP2)

Tab. 4 : Comparateur de valeurs de seuil

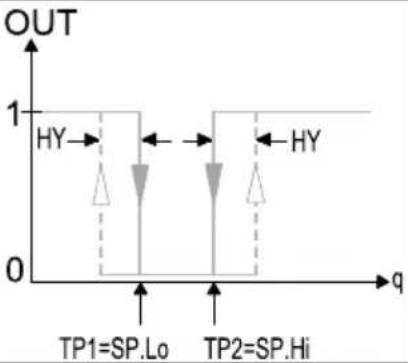

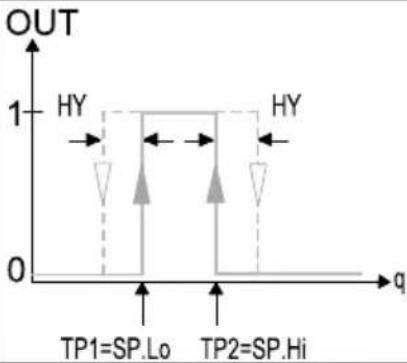

Comparateur à fenêtre

Fonction NO (contact à fermeture) NF (contact à ouverture)
Fonction de commutation :- 2 points de commutation(SP.Lo, SP.Hi)
Mode TEACH :1)- 2 points d'apprentissage(TP1, TP2)- TP1 = SP.Lo, TP2 = SP.Hi

1) SP.Lo = valeur inférieure, SP.Hi = valeur supérieure, indépendantes de l'ordre d'apprentissage
Tab. 5 : Comparateur à fenêtre

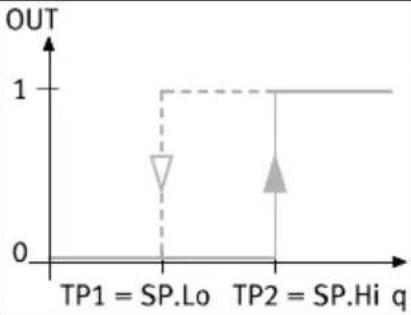

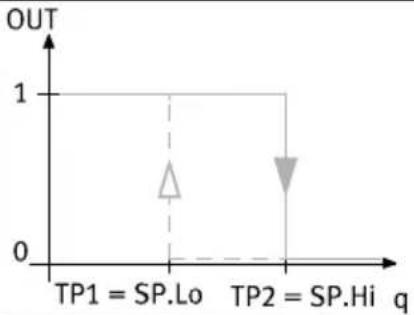

Comparateur de valeurs de seuil à 2 points

Fonction NO (contact à fermeture) NF (contact à ouverture)
Fonction de commutation: - 2 points de commutation (SP.Lo, SP.Hi)
Mode TEACH :1)- 2 points d'apprentissage (TP1, TP2)- TP1 = SP.Lo, TP2 = SP.Hi

1) SP.Lo = valeur inférieure, SP.Hi = valeur supérieure, indépendantes de l'ordre d'apprentissage
Tab. 6 : Comparateur de valeurs de seuil à 2 points

4.2.3.2 Changement de couleur

En fonction de l'état de commutation, un changement de couleur rouge peut être réglé pour les sorties de commutation OutA, OutB. Le changement de couleur permet d'identifier l'état de l'installation à de plus grandes distances. L'affichage rouge est toujours dominant.

Paramètre Signification
« bLUE » L'affichage	est toujours bleu, la fonction de changement de couleur est désactivée.
« R.On » L'affichage	est rouge si la sortie de commutation est posée (high = 1).L'affichage est bleu si la sortie de commutation n'est pas posée (Low = 0).
« R.OFF » L'affichage	est rouge si la sortie de commutation n'est pas posée (Low = 0).L'affichage est bleu si la sortie de commutation est posée (high = 1).

Tab. 7 : Changement de couleur de l'affichage

4.2.3.3 Mesure du volume et mesure de la masse

Lors de la mesure de volume cumulée ou de la mesure de la masse, une valeur de seuil est réglée pour le volume ou la masse. Si la valeur de seuil configurée est atteinte, le SFAB émet une impulsion de commutation au niveau de la sortie de commutation OutC. À chaque impulsion de commutation, la mesure du volume ou la mesure de la masse reprend. La largeur d'impulsion est réglable.

Réglage contact à fermeture (NO) Réglage contact à ouverture (NC)

Tab. 8 : Impulsions de volume dans le cas de la mesure de volume cumulée

Catalogue produits

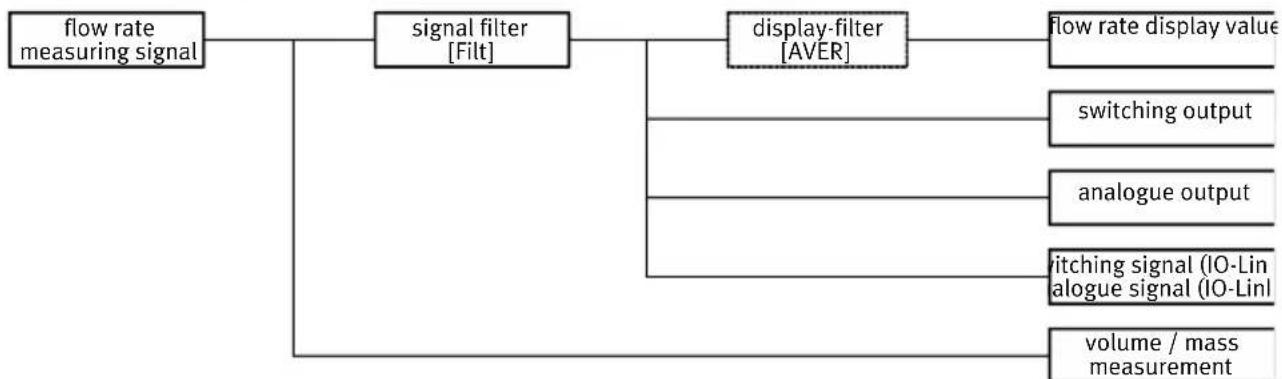

4.2.4 Filtre

Le filtre lisse le signal de mesure du débit en 12 niveaux. Le lissage influe sur toutes les sorties. Les temps de commutation des sorties de commutation relatives au débit ainsi que les temps de montée et de décroissance de la sortie analogique varient. La durée de filtrage correspond à la constante de temps T d'un filtre passe-bas.

Fig. 4 : Effet des réglages de filtrage

Le filtre d'affichage n'affecte que la valeur de mesure du débit en mode SHOW [AVER].

4.2.5 Sortie analogique

Signal analogique

Le signal de la sortie analogique peut être affecté avec les valeurs physiques mesurées du débit ou de la température. La valeur physique mesurée du débit est configurée par défaut.

Signal de sortie

La sortie analogique peut être configurée soit en tant que sortie de tension 0 ... 10 V ou 1 ... 5 V, soit en tant que sortie de courant 4 ... 20 mA. Par défaut, la tension de sortie est réglée sur 0 ... 10 V.

Mise à l'échelle du signal analogique

Le signal de sortie analogique 0 ... 10 V, 1 ... 5 V ou 4 ... 20 mA est affecté par défaut à la plage de détection complète "Full Scale (FS)". Si seulement une partie de la plage de détection est utilisée, la sortie de valeur analogique émise peut être mise à l'échelle de cette plage partielle.

La sortie analogique peut également être mise à l'échelle dans la plage négative jusqu'à -100 %FS.

Fig. 5 : Exemple : mise à l'échelle du signal analogique à la sortie du courant

4.2.6 Code de sécurité

Afin d'empêcher tout tiers non autorisé d'accéder aux réglages de l'appareil, un code à 4 chiffres peut être réglé. Le code de sécurité doit être entré en mode EDIT et en mode TEACH lors de la modification des réglages.

L'interface IO-Link offre des possibilités supplémentaires pour bloquer l'opération → 8 Description de l'interface IO-Link.

4.2.7 Valeur minimale et valeur maximale

En mode SHOW, les valeurs minimales et maximales de la mesure du débit ou de celle de la température peuvent être affichées ou réinitialisées.

i

Lorsque la tension de service est coupée, les valeurs minimale et maximale sont réinitialisées.

4.2.8 Réplication des paramètres

Cette fonction permet de transférer tous les réglages effectués sur un capteur (maître) à d'autres capteurs de construction identique (appareil).

Le transfert des paramètres s'effectue via la fonction IO-Link. Le capteur maître déjà configuré est mis en mode maître et peut ainsi transférer ses paramètres à un capteur d'appareil de construction identique.

4.2.9 Commutation de la condition normalisée

Les unités de débit et les unités de volume affichables peuvent se rapporter à différentes conditions normalisées. Il est possible de commuter entre les conditions normalisées suivantes. Dans le menu de l'affichage, la norme correspondante est définie par la sélection de la température de référence.

REF / Cond Off 15 °C 20 °C
Norme DIN 1343 ISO 2533 ISO 6358 / ISO 87			78
Pression de l'air (absolue) [kPa] 101,325 101,325 100
Température [°C] 0 15 20
Humidité de l'air [%]	0 0 65
Information d'état « Option »	Éteinte	Allumée	Allumée
Facteur de correction de la limite de la plage de mesure	1 1,055	1,087

Tab. 9 : Conditions normalisées pour les unités de débit et les unités de volume

Le calibrage du capteur se rapporte aux conditions physiques normalisées selon DIN 1343.

Si une autre norme que la norme DIN 1343 est sélectionnée, la plage de mesure indiquée (± 100 % FS) change alors du facteur défini → Tab. {!nr!} 9 Conditions normalisées pour les unités de débit et les unités de volume. Ce changement est visualisé par « Option » dans l'affichage.

La commutation de la norme de référence entraîne une adaptation de l'affichage sur l'écran du capteur. Si nécessaire, l'effet sur la plage de mesure nominale du capteur correspondant doit également être pris en compte lors de l'évaluation de la sortie analogique.

Montage

4.2.10 Ajustement du point zéro

Si le capteur est monté à la verticale, la mesure peut diverger à des pressions élevées. Une compensation d'offset peut alors être effectué pour compenser l'écart de mesure. La compensation d'offset affecte l'affichage et toutes les sorties. La compensation d'offset n'est possible qu'en cas de réglage Zero-Adjust=ON et si la désactivation de la plage zéro n'est plus active. L'erreur d'offset est visible sur l'affichage et peut être réglée sur zéro via un processus d'apprentissage Zero-Adjust.

5 Montage

i

Lors du choix de la position de montage, il faut veiller à ce qu'aucune eau de condensation ne puisse s'accumuler dans le capteur.

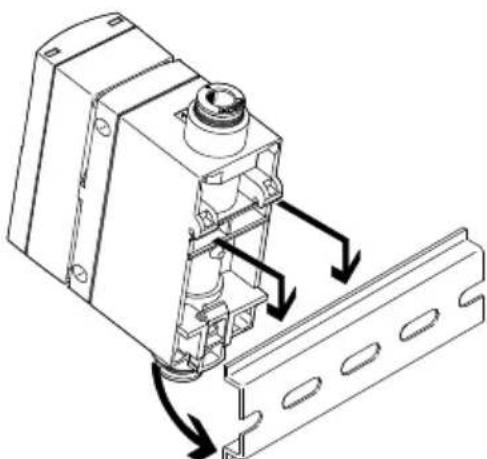

5.1 Montage du capteur sur rail DIN

Fig. 6 : Montage sur rail DIN

1. Accrocher le capteur dans le rail DIN.
2. Enfoncer le capteur dans le sens de la flèche.
   Le capteur s'emboîte.

Montage

5.2 Montage du capteur avec fixation murale

Fig. 7 : Fixation murale

1. Fixer la plaque d'adaptation avec 2 vis M3.
2. Accrocher le capteur dans la plaque d'adaptation.
3. Enfoncer le capteur dans le sens de la flèche.

Le capteur s'emboîte.

5.3 Montage du capteur sur panneau

Fig. 8 : Montage sur panneau

• Fixer le capteur avec des rondelles et 2 vis M4.
-Couple de serrage max.: 1 Nm

5.4 Pivotement de l'affichage

L'affichage peut être pivoté par pas de 90°. La plage de pivotement est limitée à 270° par une butée.

Fig. 9 : Pivotement de l'affichage

6 Installation

6.1 Installation pneumatique

Le débit est alimenté au niveau du raccord 1 et prélevé au niveau du raccord 2. Le sens d'écoulement est indiqué par une flèche sur le capteur.

Si les tuyaux sont mal montés, les valeurs mesurées négatives clignotent sur l'affichage.

6.2 Installation, électrique

AVERTISSEMENT

Risque de blessure par choc électrique.

• Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTP selon la norme CEI 60204-1/EN 60204-1 (très basse tension de sécurité, TBTS).
• Tenir compte des exigences générales de la norme CEI 60204-1/EN60204-1 pour les circuits électriques TBTS.

• Utiliser exclusivement des sources d'énergie qui garantissent une isolation électrique fiable du réseau selon CEI 60204-1/EN 60204-1.

• Respecter la longueur des câbles de signaux → 13 Caractéristiques techniques.

• Configurer les sorties binaires conformément au câblage.

- Couple de serrage de l'écrou-raccord au niveau du connecteur mâle : 0,3 Nm max.

1) En cas d'utilisation du câble de liaison fourni dans les accessoires.
Tab. 10 : Affectation des broches

Connecteur mâle Broche Couleur du conducteur1)			Affectation
M12, à 5 pôles 1 Marron (BN)		Tension de service +24 V DC
	2 Blanc (WH) Sortie électrique 2 (OutB ou analogique)
	3 Bleu (BU) Tension de service 0 V
M12, à 5 pôles 4 Noir (BK) Sortie électrique 1 (OutA, impulsion, câble C/Q avec IO-Link)
	5 Gris (GY) NC

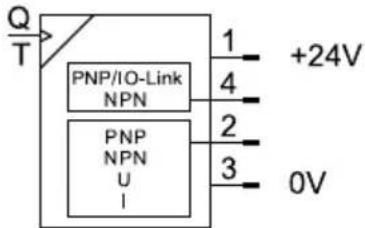

Schéma des connexions

Q T PNP/IO-Link NPN PNP NPN U I 1 +24V 4 2 3 0V

Fig. 10 : Schéma des connexions

7 Mise en service

7.1 Activation du capteur en mode RUN

La valeur mesurée actuelle s'affiche. Le capteur se trouve à l'état initial.

À l'état initial, le capteur se trouve en mode RUN. Le capteur affiche les valeurs mesurées actuelles.

L'état initial est accessible depuis d'autres modes comme suit :

-appuyer sur la touche [Edit] pendant 3 secondes.

-Expiration d'un délai de surveillance (Timeout).

Commutation de l'affichage de la valeur de mesure

En mode RUN, l'affichage de la valeur mesurée peut être commuté entre débit, température et volume/masse.

1. Appuyer brièvement sur la touche [A] ou la touche [B].

2. Répéter la procédure avec une pause de 1... 3 secondes jusqu'à ce que la valeur mesurée souhaitée s'affiche.

7.2 Affichage des paramètres en mode SHOW

Condition préalable : le capteur est opérationnel et se trouve en mode RUN.

Sortie de commutation OutA ou sortie volume

1. Appuyer deux fois rapidement sur la touche [A].

Le premier paramètre réglé « Pin4 »/« bin » s'affiche.

1. Pour afficher chaque paramètre suivant, appuyer sur la touche [A] → Fig. {!nr!} 11.

À la fin, les valeurs de débit « MIN », « MAX » et « AVER » sont affichées.

Sortie de commutation OutB ou sortie analogique Anlg

1. Appuyer deux fois rapidement sur la touche [B].

Le premier paramètre réglé « Pin2 »/« ANLG » ou « Pin2 »/« bin » s'affiche.

1. Pour afficher chaque paramètre suivant, appuyer sur la touche [B] → Fig. {!nr!} 11.

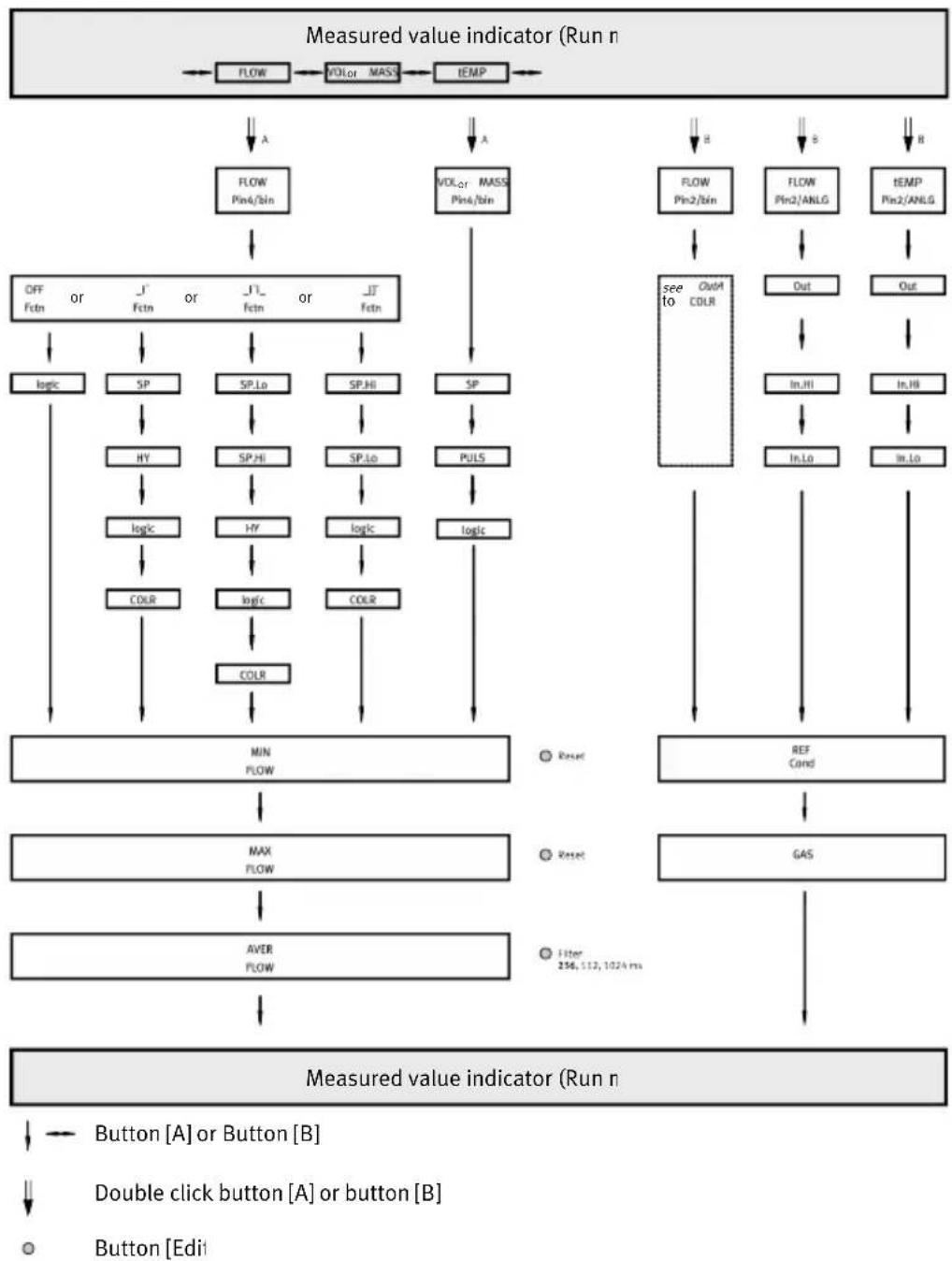

Fig. 11 : Structure du menu mode SHOW

7.3 Configuration du capteur en mode EDIT

Fig. 12 : Structure du menu mode EDIT

7.3.1 Démarrer le mode EDIT

Condition préalable : le capteur est opérationnel et se trouve en mode RUN.

1. Appuyer sur la touche [Edit].

Le mode EDIT est actif. « OutA » et « Edit » s'affichent.

1. Si le code de sécurité « LOCK » est actif, entrer le code de sécurité à l'aide de la touche [A] ou de la touche [B] et appuyer sur la touche [Edit].

Le mode EDIT est actif. « OutA » et « Edit » s'affichent.

7.3.2 Configuration de la sortie de commutation

i

La procédure de configuration des sorties de commutation pour OutA et OutB est en principe identique. La procédure est décrite ci-après pour la sortie de commutation OutA.

Condition préalable : le mode EDIT est actif.

1. Appuyer sur la touche [Edit].

« Fctn » clignote.

1. Sélectionner la fonction de commutation « OFF », « _I⁻ », « _I⁻I_ » ou « [_]⁻ » avec la touche [A] ou la touche [B].

2. Appuyer sur la touche [Edit].

La valeur réglée est enregistrée. Le paramètre réglable suivant s'affiche.

1. Régler le paramètre avec la touche [A] ou la touche [B].

2. Répéter les étapes 3 et 4 jusqu'à ce que tous les paramètres soient réglés → Fig. {!nr!} 12.

3. Appuyer sur la touche [Edit].

Le mode RUN est actif.

7.3.3 Modification des réglages d'appareil

Condition préalable : le mode EDIT est actif.

1. Sélectionner « Spec » avec la touche [A] ou la touche [B].

« Spec » s'affiche.

1. Appuyer sur la touche [Edit].

« Filt » / « MSEC » clignote.

1. Régler le paramètre avec la touche [A] ou la touche [B].

2. Appuyer sur la touche [Edit].

La valeur réglée est enregistrée. Le paramètre réglable suivant s'affiche.

1. Répéter les étapes 3 et 4 jusqu'à ce que tous les paramètres soient réglés.

2. Appuyer sur la touche [Edit].

Le mode RUN est actif.

7.3.4 Réglage de la sortie d'impulsion de volume

Condition préalable : le mode EDIT est actif.

1. Sélectionner « Puls » / « VOL » avec la touche A ou la touche B.

2. Appuyer sur la touche [Edit].

« SP » / « Volume unit » clignote.

1. Régler le paramètre avec la touche [A] ou la touche [B].

2. Appuyer sur la touche [Edit].

La valeur réglée est enregistrée. Le paramètre réglable suivant s'affiche.

1. Répéter les étapes 3 et 4 jusqu'à ce que tous les paramètres soient réglés.

2. Appuyer sur la touche [Edit].

Le mode RUN est actif.

7.3.5 Réglage de la sortie analogique

Condition préalable : le mode EDIT est actif.

Mise en service

1. Sélectionner « ANLG » / « Out » avec la touche A ou la touche B.

2. Appuyer sur la touche [Edit].

« Out » / « V » ou « Out » / « MA » clignote.

1. Régler le paramètre avec la touche [A] ou la touche [B].

2. Appuyer sur la touche [Edit].

La valeur réglée est enregistrée. Le paramètre réglable suivant s'affiche.

1. Répéter les étapes 3 et 4 jusqu'à ce que tous les paramètres soient réglés.

2. Appuyer sur la touche [Edit].

Le mode RUN est actif.

7.3.6 Réplication de paramètres

Conditions préalables :

• Le capteur (capteur maître) configuré est opérationnel et se trouve en mode RUN.
• Le capteur maître et le capteur de l'appareil sont de construction identique pour ce qui est des paramètres, c'est-à-dire qu'ils ont le même ID d'appareil.
  -Le capteur maître est relié au capteur de l'appareil → Fig. {!nr!} 13.
• Le paramétrage du capteur de l'appareil ne doit pas être bloqué par IO-Link.

Fig. 13 : Réplication des paramètres d'affectation des broches

1. Sélectionner le menu spécial « Spec » via les réglages d'appareil sur le capteur maître.
2. Appuyer plusieurs fois sur la touche [Edit] jusqu'à ce que « MASt » apparaisse.
3. Sélectionner « ON » avec la touche [A] ou la touche [B].
4. Appuyer sur la touche [Edit].

« REPL » et « REdY » apparaissent.

1. Appuyer sur la touche [A] ou la touche [B].

« REPL » et « RUN » apparaissent brièvement. Les paramètres sont transférés sur le capteur de l'appareil. « REPL » et « REdY » apparaissent. En cas d'erreur, un message d'erreur s'affiche → 11 Dépannage.

1. Si un autre capteur est censé être paramétré, répéter l'étape 5.

2. Appuyer sur la touche [Edit].

Le mode RUN est actif.

7.3.7 Ajustement du point zéro

Conditions préalables :

• « Z.AdI » « ON » est réglé.
• La pression de service est appliquée mais il n'v a pas de débit.

Mise en service

• Le mode RUN est actif.
• La valeur mesurée se trouve dans la plage 0 l/min ± 3 %FS.
• Appuyer sur la touche [A] et la touche [B].
• De plus, appuyer sur la touche [Edit].

- « OK » s'affiche : l'ajustement du point zéro a réussi.

- « FAIL » s'affiche : l'ajustement du point zéro a échoué. Vérifier les conditions préalables.

i

Si [Z.AdJ] est ultérieurement réglé sur [OFF], le capteur reprend les valeurs de calibrage du réglage à l'usine.

7.4 Apprentissage des points de commutation en mode TEACH

En mode TEACH, les points de commutation pour la surveillance du débit peuvent être définis ➔ 4.2.3 Sorties de commutation.

i

Avant l'apprentissage, régler la fonction de commutation en mode EDIT → 7.3 Configuration du capteur en mode EDIT.

La procédure d'apprentissage du signal de commutation OutA ou OutB est fondamentalement identique :

-OutA : appuyer sur la touche [A].

- OutB : appuyer sur la touche [B].

La procédure est décrite ci-après pour le signal de commutation OutA.

Condition préalable : le capteur est opérationnel et se trouve en mode RUN.

1. Générer le débit pour TP1.

2. Appuyer sur la touche [A] et la touche [Edit].

Lorsque le code de sécurité est activé : [Lock] clignote.

1. Entrer le code de sécurité à l'aide de la touche [A] ou la touche [B].

2. Appuyer sur la touche [Edit].

« t-IN » clignote.

La valeur mesurée est prise en compte en tant que point d'apprentissage (TP1).

1. Générer le débit pour TP2.

2. Appuyer sur la touche [A] et la touche [Edit].

La valeur mesurée est prise en compte en tant que point d'apprentissage (TP2).

Le point de commutation « SP » ou les points de commutation « SP.Lo » et « SP.Hi » prennent effet.

Le mode RUN s'affiche.

7.5 Mesure manuelle du volume en mode RECORDER

Condition préalable : le capteur est opérationnel et se trouve en mode RUN.

1. Appuyer simultanément sur la touche [A] et la touche [B].

L'état actuel de la mesure s'affiche.

1. Pour démarrer ou arrêter la mesure, appuyer sur la touche [A].

2. Pour réinitialiser la mesure, appuyez sur la touche [B].

3. Pour quitter le mode RECORDER, appuyez simultanément sur la touche [A] et la touche [B].

Le mode RUN s'affiche.

i

Lorsque le mode RECORDER est quitté pendant une mesure du volume, la mesure est poursuivie en arrière-plan.

Si la tension de service est coupée, la mesure est interrompue sans enregistrer la valeur.

8 Description de l'interface IO-Link

8.1 Informations générales IO-Link

Caractéristique Spécification
Protocol IO-Link
Revision ID V1.1
Device profiles Smart Sensor - SSP 4.1.2Firmware Updateidentification and diagnosis
Transmission rate COM3
SIO-Mode support Yes
Port type class A
Process data output length 0 bit
Process data input length 64 bit
Process data content IN Flow measurement value 16 bit MDCFlow monitoring 2 bit SSCTemperature measurement value 16 bit MDCTemperature monitoring 2 bit SSCVolume / mass pulse 1 bit SSC
Service data IN Volume /mass measurement value 32 bit
Min. cycle time	1,2 ms
Data storage required	0,5 kByte
Device ID	→ Tab. {!nr!} 12 Valeurs de l'ID d'appareil

Tab. 11 : Spécification générale IO-Link

ID d'appareil [dec]	ID d'appareil [hex]	Code de commande
329417	0x0506C9	SFAB-10
329418	0x0506CA	SFAB-50
329419	0x0506CB	SFAB-200

ID d'appareil [dec] ID d'appareil [hex] Code de commande
329420 0x0506CC SFAB-600
329421 0x0506CD SFAB-1000

Tab. 12 : Valeurs de l'ID d'appareil

8.2 Paramètres d'identification

Index Sub-Index Accès		1)	Nom Valeur Longueur		de chaine
0x0010(16)	0x00 R Vendor Name Festo		5
0x0011(17)	0x00		Vendor Text	http://www.festo.com	20
0x0012(18)	0x00		Product Name Order Code, z. B. SFAB-10U-HQ6-PNLK-PNVBA-M12	64 max.
0x0013(19)	0x00		Product ID	p. ex. 563795 SFAB-10
0x0014(20)	0x00		Product Text	Flow sensor	11
0x0015(21)	0x00		Serial Number	Product Key, p. ex. MW3N10KCP3X	11
0x0016(22)	0x00		Hardware Revision	p. ex. REV01	5
0x0017(23)	0x00		Firmware Revision	p. ex. V8.8.5	8 max.
0x0018(24)	0x00	R/W	Application Specific Tag	***	32 max.
0x0019(25)	0x00		Function Tag	***
0x001A(26)	0x00		Location Tag	***
0x001B(27)	0x00 R Product URI		https://pk.festo.com/MW3N10KCP3X	32 max.
0x2101(8449)	0x00 R Part	Number	p. ex. 8162824	7

1) R = lecture, R/W = lecture et écriture
Tab. 13 : Paramètres d'identification

8.3 Paramètres IO-Link standard

Index Sub-1	Index Accès	1)	Nom Valeur Format
0x0002(2)	0x00 W System Command			→ 8.4 Instructions sys-tème IO-Link	UInter-gerT8
0x000C(12)	0x00 R/W Device Access		Locks→ Tab. {!nr!} 15 Ver-rouillage d'accès aux appareils	bitwise0: unlocked1: locked	RecordT(16 bit)
0x0020(32)	0x00 R Error	Count 0 ... 2		^16 – 1 UInter-	gerT16
0x0024(36)	0x00 Device	Status 0: Device is operating		properly2: Out-of-Specification4: Failure	UInter-gerT8
0x0025(37)	0x00 Detailed Device Status Data Input		Status Octet1 = identifiant	d'événementOctet2,3 = code d'évé-nement→ 8.10 Diagnostic IO-Link	ArrayT of OctetS-tringT3
0x0028(40)	0x00 Process Data Input			→ 8.9 Données de pro-cessus IN	RecordT(64 bit)

1) R = lecture, W = écriture, R/W = lecture et écriture

Tab. 14 : Paramètres IO-Link standard

Tab. 15 : Verrouillage d'accès aux appareils

8.4 Instructions système IO-Link

Tab. 16 : Instructions système IO-Link

8.5 Paramètres de profil Smart Sensor

Index Sub-Index Accès		1)	Nom Valeur Format
0x000D(13)	0x00 R Profile	le Characteristics 0x0011, 0x0031,	0x8101, 0x8102	ArrayT of UInte-gerT16
	0x01 Device	Profile ID 0x1: Mise à jour du	0011: Capteur de	mesure et de commuta-tion, à 2 canaux (SSP 4.1.2)	UInte-gerT16
	0x02 0x003			micrologiciel
	0x03 Function	Class ID 0x8101: Identifica-tion / localisation étendue	x8101: Identifica-tion / localisation étendue
	0x04 Function	Class ID 0x8102: Product URI
0x000E(14)	0x00 R PD	Input Descriptor 0x03, 0x10, 0x30,	0x03, 0x08, 0x28,0x01, 0x03, 0x20,0x03, 0x10, 0x10,0x03, 0x08, 0x08,0x01, 0x02, 0x00	ArrayT of OctetS-tringT3
	0x01 Flow v	value MDC1 0x	0x03, 0x10, 0x30 OctetS-		tringT3
	0x02 Flow s	scale MDC1 0x	0x03, 0x08, 0x28
	0x03 Flow m	monitoring	SSC1.1 (OutA), SSC1.2 (OutB), Volume / mass pulse SSC1.3 (OutC, Puls)	0x01, 0x03, 0x20
	0x04 Tempe	ture value	MDC2	0x03, 0x10, 0x10
	0x05 Tempe	turaure scale	MDC2	0x03, 0x08, 0x08
	0x06 Tempe	rature moni-	toring SSC2.1, SSC2.2	0x01, 0x02, 0x00
0x003A(58)	0x00 R/W Teach Channel		0: SSC1.1 (OutA)	1: SSC1.1 (OutA),réglage d'usine2: SSC1.2 (OutB)11: SSC2.112: SSC2.2	UInte-gerT8
0x003B(59)	0x00 R Teach Result 0: Combined value RecordT				(8 bit)
	0x01 TeachState 0: Idle,default			1: SP1 Success2: SP2 Success3: SP12 Success4: Wait for command5: Busy7: Error	UInte-gerT4(4 bit)
	0x02 teachflag TP1 pour		SP1	0: not set1: set	BooleanT(1 bit)
	0x03 teachflag TP2 pour		SP1
	0x04 teachflag TP1 pour		SP2
	0x05 teachflagTP2 pour		SP2
SSC1.1, surveillance du débit (OutA)
0x003C(60)	0x00 R/W SSC1.1Param		Combined value RecordT		(64 bit)
	0x01 Setpoint SP1 (SP,		SP.Lo, SP.Hi)	SFAB-10 : 0 ... 6 000SFAB-50 : 0 ... 3 000SFAB-200 : 0 ... 12 000SFAB-600 : 0 ... 3 600SFAB-1000 : 0 ... 6 000	IntegerT32
	0x02 Setpoint SP2 (SP,		SP.Lo, SP.Hi)	SFAB-10 : 0 ... 6 000SFAB-50 : 0 ... 3 000SFAB-200 : 0 ... 12 000SFAB-600 : 0 ... 3 600SFAB-1000 : 0 ... 6 000
0x003D(61)	0x00 R/W SSC1.1Config		Combined value RecordT		(48 bit)
Index Sub-	Index Accès	1)	Nom Valeur Format
0x003D(61)	0x01 R/W S	witchpoint logicpoint mode	(Fctn)	0: High-active (normally open NO)1: Low-active (normally close NC)	UInte-gerT8
	0x02 Switch			0: Deactivated1: Single point mode (I^-)2: Window mode (I^-I_)3: Two point mode (I^-I^-)
	0x03 Hysteresis (HY) SFAB-10 : 0 ... 5 400			SFAB-50 : 0 ... 2 700SFAB-200 : 0 ... 10 800SFAB-600 : 0 ... 3 240SFAB-1000 : 0 ... 5 400	IntegerT32
SSC1.2, surveillance du débit (OutB)
0x003E(62)	0x00 R/W S	SC1.2Paramint SP1 (SP,	Combined value RecordT		(64 bit)
	0x01 Setpoint		SP.Lo, SP.Hi)	SFAB-10 : 0 ... 6 000SFAB-50 : 0 ... 3 000SFAB-200 : 0 ... 12 000SFAB-600 : 0 ... 3 600SFAB-1000 : 0 ... 6 000	IntegerT32
	0x02 Setpoint	SP2 (SP,	SP.Lo, SP.Hi)	SFAB-10 : 0 ... 6 000SFAB-50 : 0 ... 3 000SFAB-200 : 0 ... 12 000SFAB-600 : 0 ... 3 600SFAB-1000 : 0 ... 6 000
0x003F(63)	0x00 R/W S	SC1.2Configpoint logic	Combined value RecordT		(48 bit)
	0x01 Switch		(logic)	0: High-active (normally open NO)1: Low-active (normally close NC)	UInte-gerT8
	0x02 Switch	point mode	(Fctn)	0: Deactivated1: Single point mode (I^-)2: Window mode (I^-I_)3: Two point mode (I^-I^-)
0x003F(63)	0x03 R/W H	hysteresis (HY)	SFAB-10 : 0 ... 5 400	SFAB-50 : 0 ... 2 700SFAB-200 : 0 ... 10 800SFAB-600 : 0 ... 3 240SFAB-1000 : 0 ... 5 400	IntegerT32
SSC2.1, surveillance de la température
0x400C(16396)	0x00 R/W S	SC2.1Param	Combined value RecordT		(64 bit)
		int SP1 0 ... 9	99 IntegerT32
	0x01 Setpoi
	0x02 Setpoi	int SP2 0 ... 9	99
0x400D(16397)	0x00 R/W S	SC2.1Config	Combined value RecordT		(48 bit)
		point logic
	0x01 Switch		(logic)	0: High-active (normally open NO)1: Low-active (normally close NC)	UInte-gerT8
		point mode
	0x02 Switch		(Fctn)	0: Deactivated1: Single point mode(_I')2: Window mode (_I')3: Two point mode[_I')
	0x03 Hyster	esis (HY) 0 ...	900 IntegerT32
SSC2.2, surveillance de la température
0x400E(16398)	0x00 R/W S	SC2.2Param	Combined value RecordT		(64 bit)
		int SP1 0 ... 9	99 IntegerT32
	0x01 Setpoi
	0x02 Setpoi	int SP2 0 ... 9	99
0x400F(16399)	0x00 R/W S	SC2.2Config	Combined value RecordT		(48 bit)
		point logic
	0x01 Switch		(logic)	0: High-active (normally open NO)1: Low-active (normally close NC)	UInte-gerT8
Index Sub-Index Accès		1)	Nom Valeur Format
0x400F(16399)	0x02 R/W S	switchpoint mode(Fctn)	0: Deactivated1: Single point mode (I~)2: Window mode (I~I)3: Two point mode (I~I)	UInte-gerT8
	0x03 Hysteresis (HY) 0 ..		900 IntegerT32
MDC1, descripteur de mesure du débit
0x4080(16512)	0x00 R MDC	1Descr Combined value RecordT			(88 bit)
	0x01 Lower	value of measurement range	SFAB-10: 60SFAB-50: 30SFAB-200: 120SFAB-600: 36SFAB-1000: 60	IntegerT32
	0x02 Upper	value of measurement range	SFAB-10: 6000SFAB-50: 3000SFAB-200: 12000SFAB-600: 3600SFAB-1000: 6000
	0x03 Unit code 1349 (m3/SFAB-10 : -4)		/h) UInte-		gerT16
	0x04 Scale		(10)	SFAB-50 : -3 (10-3)SFAB-200 : -3 (10-3)SFAB-600 : -2 (10-2)SFAB-1000 : -2 (10-2)	IntegerT8
MDC2, descripteur de mesure de température
0x4081(16513)	0x00 R MDC	2Descr Combined value RecordT			(88 bit)
	0x01 Lower	value of measurement range	0	IntegerT32
	0x02 Upper	value of measurement range	500
0x4081(16513)	0x03 R Unit	code 1001 (°C)	UInte-		gerT16
	0x04 Scale	-1 (10)		-1) IntegerT8

1) R = lecture, R/W = lecture et écriture, - = aucun accès
Tab. 17 : Paramètres de profil Smart Sensor

1) R = lecture, R/W = lecture et écriture, - = aucun accès
Tab. 18 : Paramètres spécifiques à l'appareil
8.6 Paramètres spécifiques à l'appareil

Index Sub-Index Accès		1)	Nom Valeur Format
0x0118(280)	0x00 R/W	backlight color	(COLR) 0: allways blue	(bLUE)1: red if OutA = 0,(R.OFF)2: red if OutA = 1,(R.ON)	UInte-gerT16
0x0136(310)	0x00 backlight	height of volume	0: allways blue (bLUE)	1: red if OutB = 0,(R.OFF)2: red if OutB = 1,(R.ON)
0x3142(12610)	0x00 Threshold	/ mass pulse	mass pulse (PULS, SP)	Typ. 1 ... 200000000Scale : m^3 :SFAB-10: x 0,00001SFAB-50: x 0,0001SFAB-200: x 0,001SFAB-600: x 0,001SFAB-1000: x 0,001	UInte-gerT32
0x0147(327)	0x00 Volume	/ mass pulse	switch point logic(PULS, logic)	0: High-active (nor-mally open NO)1: Low-active (normally close NC)	UInte-gerT16
0x0149(329)	0x00 Volume	/ mass pulse	length (PULS, MSEC)	20 ... 995 ms
0x016A(362)	0x00 Analog output scaling		start value (Anlg,In.Lo / %)	-100 ... 90	IntegerT16
0x016B(363)	0x00 Analog output scaling		end value (Anlg, In.Hi /%)	-90 ... 100
Index Sub-	Index Accès	1)	Nom Valeur Format
0x016C(364)	0x00 R/W A	analog output	type(Anlg, Out)	0: 0 ... 10 V voltage output1: 1 ... 5 V voltage output2: 4 ... 20 mA current output	Uinte-gerT16
0x017F(383)	0x00 flow u	unit de l'affi-	chage(q, FLOW/Unit)	0: l/min2 : m3/h3: scfm4: g/min
0x0181(385)	0x00 Flow d	display filter	MDC1 (q, AVER)	8: 256 ms9: 512 ms10: 1024 ms
0x0182(386)	0x00 Flow f	filter response	time MDC1 (q, Filt)	0: Filter off1: 2 ms2: 4 ms3: 8 ms4: 16 ms5: 32 ms6: 64 ms7: 128 ms8: 256 ms9: 512 ms10: 1024 ms11: 2048 ms
0x0184(388)	0x00 User z	ero adjustment	on/off (Z.Adj)	0: off1: on
0x01A7(423)	0x00 R Volume / mass un		unit 0: l	1 : m32: scf3: g
0x01BB(443)	0x00 R/W T	temperature un	unit MDC2(t, tEMP/Unit)	0: °C1: °F
0x01DC(476)	0x00 Show	local SSCs in	RUN mode on the dis-play	0: Only active SSCs1: All local SSCs
0x01DD(477)	0x00 Measu	red value dis	play 0: flow	1: Volume / mass pulse2: temperature
0x01E1(481)	0x00 Digital	Output hard	ware mode (Out/bin)	0: NPN1: PNP	gerT16
0x01E2(482)	0x00 Pin2	selection 0: Flow	Flow monitoring	SSC1.2 (OutB, FLOW, bin)2: Flow measurement value MDC1 (FLOW, ANLG, q)4: Temperature measurement value MDC2 (tEMP, ANLG, t)
0x01E3(483)	0x00 Pin4	selection 0: Flow	Flow monitoring	SSC1.1 (OutA, FLOW, bin)1: Volume / mass pulse SSC1.3 (OutC, VOL, bin)
0x01E8(488)	0x00 Backlight duration		(Eco)	0: always on1: 5 s2: 10 s3: 20 s4: 40 s5: 80 s6: 160 s7: 320 s8: 640 s
0x01E9(489)	0x00 Sub-d	display mode	(Sub.d)	0: units (Unit)1: Gas type (GAS)2: Flow measurement value (FLOW)3: Volume /mass measurement value (VOL, MASS)5: Temperature measurement value (tEMP)6: SP1 OutA (SP, SP.Lo, SP.Hi)7: SP2 OutA (SP, SP.Lo, SP.Hi)
0x01EA(490)	0x00 Lock code	New dual parameter lock (Code, Lock)	a-meter lock (Code, Lock)	0: Off1 ... 9 999	gerT16
0x01EE(494)	0x00 Gas type (GAS)	0: air (Air)		1: nitrogen (N2)2: argon (Ar)3: carbon dioxid (CO2)
0x01F0(496)	0x00 R/W	Reference condition for volume values (REF/Cond)	0: DIN 1343 (0 °C)1: ISO 2533 (15 °C)2: ISO 6358 (20 °C)
0x2081(8321)	0x00 R Flow	value MDC1 of volume / mass pulse (PULS)	(q) -2	^15 ... 2^15-1 IntegerT16
0x2083(8323)	0x00 value
0x2084(8324)	0x00 Temperture value	of volume / mass MDC2 (t)	Typ. 1 ... 200000000Scale m3:SFAB-10: x 0,00001SFAB-50: x 0,0001SFAB-200: x 0,001SFAB-600: x 0,001SFAB-1000: x 0,001	UInte-gerT32
0x2085(8325)	0x00 value	of volume / mass recorder (REC)	Typ. 1 ... 200000000Scale m3:SFAB-10: x 0,00001SFAB-50: x 0,0001SFAB-200: x 0,001SFAB-600: x 0,001SFAB-1000: x 0,001	UInte-ger T32
0x2088(8328)	0x00 valeur	de débit mini-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit maxi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit Multi-de débit MDE	-2^15 ... 2^15-1 IntegerT16
0x2089(8329)	0x00 valeur		males mesurée MDC1(MIN, q)	-2^15 ... 2^15-1 IntegerT16
0x208E(8334)	0x00 Time of volume / time of volume voltage	mass recorder	0 ... 2^32-1 s UInte-recorder	gerT32
0x208F(8335)	0x00 Error time of volume voltage		mass recorder	0 ... 2^32-1 s
0x2090(8336)	0x00 Supply		Scale x 0,1 V	Example : 240: 24,0 V	UInte-gerT16
Index Sub-Index Accès		1)	Nom Valeur Format
0x2092(8338)		R0x00 minimal measured value averaged en V de la	mal measured temperature value MDC2 (MIN, t)	-2^15 2^15 - 1 IntegerT16
0x2093(8339)	0x00 maximal		temperature value MDC2 (MAX, t)	-2^15 2^15 - 1
0x2094(8340)	0x00 Flow		MDC1 (AVER, q)	-2^15 2^15 - 1
0x2095(8341)	0x00 Tension		sortie analogique	Scale x 0,001 VExample : 2874: 2,874 V	UInte-gerT16
0x2096(8342)	0x00 Courant		sortie analogique	Scale x 0,01 mAAxample: 861: 8,61 mA

8.7 Apprentissage IO-Link

Le capteur prend en charge deux fonctions d'apprentissage IO-Link différentes pour tous les canaux de commutation IO-Link (SSC) :

- Apprentissage d'une valeur unique selon la spécification IO-Link

-Apprentissage spécifique à l'appareil

Effectuer les étapes suivantes avant l'apprentissage :

1. Configurer le canal de commutation en fonction de l'application, mode de commutation, logique de commutation et hystérésis compris.

Le mode de commutation ne doit pas être désactivé (OFF).

1. Régler le canal d'apprentissage sur le canal de commutation souhaité (paramètre 0x003A).

Apprentissage d'une valeur unique selon la spécification IO-Link

Lors de l'apprentissage d'une valeur unique, SP1 et SP2 sont appris avec des instructions distinctes. Après chaque instruction, la validité du jeu de paramètres du canal de commutation est vérifiée. Si le jeu de paramètres est valide, le point d'apprentissage est immédiatement repris comme point de commutation. Si le jeu de paramètres n'est pas valide, le processus est annulé.

1. Régler le débit souhaité.
2. Effectuer le processus d'apprentissage : 0x41 pour SP1 et 0x42 pour SP2.
3. Pour régler le deuxième point de commutation, répéter les étapes 1 et 2.
   Pour plus d'information, consulter le profil de capteur intelligent IO-Link®.

Apprentissage spécifique à l'appareil

L'apprentissage spécifique à l'appareil (0x4B) se comporte de la même manière que l'apprentissage manuel au niveau de l'appareil. Au lieu d'une pression manuelle sur un bouton, les deux points d'apprentissage sont définis avec l'instruction IO-Link. L'ordre chronologique est alors sans importance. Pour le mode fenêtre et le mode deux points, les 2 points d'apprentissage sont affectés aux points

factuels SP1 et SP2 de sorte que le jeu de paramètres soit valide. Les valeurs d'apprentissage ne sont acceptées qu'après le deuxième apprentissage. Lors de l'apprentissage du mode point unique, le point de commutation résulte de la valeur moyenne des deux points d'apprentissage : SP = 1/2 (TP1 + TP2). Pendant l'apprentissage, les touches [A], [B] et [Edit] sont verrouillées. Sur l'affichage, « t-IN » et « IOL » clignotent en alternance.

1. Régler le premier débit souhaité.
2. Envoyer l'instruction d'apprentissage 0x4B.
3. Régler le deuxième débit souhaité.
4. Envoyer l'instruction d'apprentissage 0x4B.

L'instruction 0x4C permet d'interrompre le processus d'apprentissage.

Recommandation : après l'apprentissage, lire le jeu de paramètres et contrôler si les réglages sont compatibles avec l'application.

8.8 Paramétrage de blocs

Le paramétrage de blocs empêche des valeurs de paramètres individuelles d'être incompatibles avec les valeurs archivées dans l'appareil. Tous les paramètres transmis dans le bloc sont acceptés et activés en même temps.

Index Sub-Index Nom
0x003C(60)	0x01 Setpoint SP1
	0x02 Setpoint SP2
0x003D(61)	0x02 Switchpoint mode
	0x03 Hysteresis

Tab. 19 : Paramétrage de bloc pour la surveillance du débit SSC1.1 (OutA)

Index Sub-Index Nom
0x003E(62)	0x01 Setpoint SP1
	0x02 Setpoint SP2
0x003F(63)	0x02 Switchpoint mode
	0x03 Hysteresis

Tab. 20 : Paramétrage de bloc pour la surveillance du débit SSC1.2 (OutB)

Index Sub-Index Nom
0x3142(12610)	0x00 Threshold of volume / mass pulse
0x0149(329)	0x00 Volume /mass pulse length

Tab. 21 : Paramétrage de bloc pour impulsion de volume / impulsion de masse SSC1.3 (OutC)

Index Sub-Index Nom
0x400C(16396)	0x01 Setpoint SP1
	0x02 Setpoint SP2
0x400D(16397)	0x02 Switchpoint mode
	0x03 Hysteresis

Tab. 22 : Paramétrage du bloc pour la surveillance de la température SSC2.1

Index Sub-Index Nom
0x400E(16398)	0x01 Setpoint SP1
	0x02 Setpoint SP2
0x400F(16399)	0x02 Switchpoint mode
	0x03 Hysteresis

Tab. 23 : Paramétrage du bloc pour la surveillance de la température SSC2.2

Index Sub-Index Nom
0x016A(362)	0x00 Analog output scaling, start value
0x016B(363)	0x00 Analog output scaling, end value

Tab. 24 : Paramétrage de bloc pour la mise à l'échelle de la sortie analogique

8.9 Données de processus IN

Bit 63 ... 48 47 ...	40 39 ... 35 34 33 32
Process data MD	C1-Value Mise à l'échelleMDC1		no used SSC1.3 SSC1.2 SSC1.1
Data content 16-Bit flow (q) Exposant		décimalà 8 bits
Index 0x00028 0x0028
SubIndex 0x01 0x02 0x05 0x04 0x03
Data type Integer16 Integer8

Tab. 25 : Données de processus IN MDC1 (débit)

Bit 31 ... 16 15 ...	8	7 ... 2	1	0
Process data MDC2-Value MDC2-Scale no used SSC2.2				SSC2.1
Data content Température 16bits (t)		Exposant décimalà 8 bits
Index 0x00028 0x0028
SubIndex 0x0B	0x0C 0x0E		0x0D
Data type Integer16	Integer8			Boolean

Tab. 26 : Données de processus IN MDC2 (température)

Les modifications des réglages de l'appareil prennent effet immédiatement au niveau des sorties.

i

Délai d'attente

Tenir compte du délai d'attente. Une fois ce délai écoulé, les sorties électriques adoptent un état défini stable.

Le débit affiché se réfère à la condition normalisée ayant été définie dans le menu Spec sous « REF » / « Cond ».

Tenir compte de ce qui suit lors de la comparaison de débits :

- S'assurer que les débits à comparer, p. ex. le débit de service, la quantité fournie par un compresseur, les valeurs mesurées d'un capteur d'un autre fabricant se réfèrent aux mêmes conditions normalisées.

- Après avoir activé la tension d'alimentation, tenir compte du temps de préchauffage afin de respecter la précision spécifiée 13 Caractéristiques techniques.

9.1 Restauration du réglage d'usine du capteur

i

La restauration des réglages effectués à l'usine entraîne la perte de tous les réglages actuels. Noter les paramètres actuels avant de procéder à la restauration.

1. Désactiver la tension de service.

2. Appuyer et maintenir sur la touche [A], la touche [B] et la touche [Edit] et les maintenir enfoncer.

3. Activer la tension de service.

Le capteur se trouve en mode RUN.

10 Nettoyage

1. Déconnecter la source d'énergie et l'air comprimé.

2. Si nécessaire, nettoyer l'extérieur du capteur avec des produits doux pour le matériau.

11 Dépannage

Dysfonctionnement / Affichage Cause possible Solution
Affichage principal	Affichage inférieur
Réglages impossibles à éditer, « Lock » s'affiche.		Code de sécurité activé.	- Entrer le code de sécurité ou restaurer les paramètres d'usine ➔ 9.1 Restauration du réglage d'usine du capteur.
« Er01 » Lié à l'erreur Erreur au niveau de l'appareil.			- Remplacer le capteur.
« Er08 » « diaP » Humidité ou saleté dans l'air comprimé.			- Remplacer le capteur.
-200%FS « Er09 » / « UNdR »		Plage de détection sous-dépassée.	- Respecter la plage de mesure du débit.
+200%FS « Er10 » / « OVER »		Plage de détection dépassée	- Respecter la plage de mesure du débit.
	« Er17 » / « SUPL »	Alimentation électrique trop faible.	- Vérifier l'alimentation électrique.
	« Er20 » / « t.Hi »	Erreur de température dans le pilote IO-Link.	- Éliminer le court-circuit ou la surcharge.
	« Er21 » / « SHRt »	Surcharge ou court-circuit au niveau de la sortie de commutation OutA, OutC.	- Éliminer le court-circuit.
	« Er22 » / « SHRt »	Surcharge ou court-circuit au niveau de la sortie de commutation OutB.	- Éliminer le court-circuit.
La valeur mesurée REC clignote	- La valeur mesurée était en dehors de la plage de mesure.
« Err » / « Id » « REPL » Erreur IO-Link Device-ID, les appareils ne sont pas de construction identique.			- Lors de la réplication, utiliser des capteurs avec une plage de pression ou un type identique.
« Err » / « COM »	« REPL » Erreur de communication IO-Link.		- Contrôler la ligne OutA.- Contrôler les réglages du capteur de l'appareil.

Tab. 28 : Dépannage

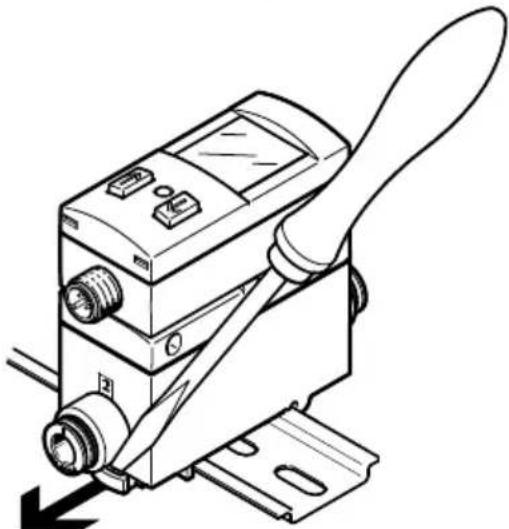

12 Démontage

1. Déconnecter la source d'énergie et l'air comprimé.
2. Débrancher les raccords du capteur.
3. En cas de montage sur panneau : desserrer les vis de fixation.

En cas de montage sur rail DIN : desserrer le coulisseau de fixation.

13 Caractéristiques techniques

SFAB -10U -50U -200U -600U -1000U
Généralités
Certification RCM Mark
Déclaration de conformité	→ www.festo.com/sp
Signal d'entrée et signal de mesure
Valeur mesurée	- Débit- Débit masse- Température- Volume
Sens d'écoulement Unidirectionnel P1 → P2
Principe de mesure Thermique
Méthode de mesure Heat Loss
Temps de préchauffage [min] ≥ 5
Plage de mesure de débit [l/min] 0,1 ... Air comprimé		10 0,5 ... 50	2 ... 200 6 ...	600 10 ... 1	00	0
Plage de mesure de débit [l/min] 0,1 ... Argon		10 0,5 ... 50	2 ... 200 6 ...	500 10 ... 5	00
SFAB -10U -50U -200U -600U -1000U
Plage de mesure de débit CO2	[l/min] 0,1 ...	5 0,5 ... 25	2 ... 100 6 ...	300 10 ... 500
Plage de mesure de la température	[°C] 0 ... 50
Pression de service [MPa] 0 ... 1
		[bar] 0 ... 10
		[psi] 0 ... 145
Pression nominale [MPa] 0,6
		[bar] 6
		[psi] 87
Température ambiante [°C] 0 ... 50
Température du fluide [°C] 0 ... 50
Fluide de service		Air comprimé selon ISO 8573-1:2010 [6:4:4]		Air comprimé selon ISO 8573-1:2010 [7:4:4]
		Azote
		Argon
		Dioxyde de carbone
Sortie, général1)2)
Valeurs pour le débit
Précision point zéro Air comprimé3)	[% FS]	± 0,3
Précision du point zéro Argon, CO24)	[% FS]	± 2
Précision de la plage3)	[% FS]	± 3
Répétitivité, point zéro	[% FS]	± 0,2
Répétitivité, plage	[% FS]	± 0,8
Point zéro du coefficient de température	[% FS/K]	± 0,05 max. (typ. 0)
Coefficient de température, plage	[% FS/K]	Typ. ± 0,1
Influence de la pression, plage	[% FS/MPa]	Type ± 5
	[% FS/MPa]	Typ. ± 0,5
SFAB -10U -50U -200U -600U -1000U
[% FS/MPa]	Typ. ± 0,035
Valeurs de température
Précision de la valeur [°C] Typ. ± 5 mesurée de température	En régime thermique stable dans la plage de débit : 20 ... 100 % FS
Sortie de commutation
Sortie de commutation 2 PNP ou 2 NPN,	commutable
Fonction de commutation Comparateur à fenêtreComparateur de valeurs de seuilComparateur de valeurs de seuil à 2 points
Fonction d'élément de commutation Contact NF ou NO, interchangeable
Courant de sortie max. [mA] 100
Chute de tension [V] 1 max.
Durée d'enclenchement [ms] 10 (pour Filt = OFF)max.
Durée de déclenchement [ms] 10 (pour Filt = OFF)max.
Résistance Pull-down PNP : intégrée
Résistance Pull-up NPN : intégrée
Circuit de protection inductif	Disponible
Sortie analogique
Courbe caractéristique de [l/min]débit	0 ... 10	0 ... 50	0 ... 200	0 ... 600	0 ... 1000
Courbe caractéristique de [°C] 0 ... 100la température
Courbe caractéristique de [V] 0 ... 10 oula sortie analogique[mA]	1 ... 5
	4 ... 20
Résistance de chargemax. au niveau de sortieen courant	500
Résistance de charge min. [kΩ]au niveau de la sortie ten-sion	20
Temps de montée t90[ms] 10 (pour Filt = Off)

SFAB -10U -50U -200U -600U -1000U
Sortie, autres données
Résistance aux courts-circuits Oui
Résistance aux surcharges Disponible
Interface de communication
IO-Link, ID de révision V1.1
IO-Link, profil d'appareil	– Smart Sensor - SSP 4.1.2– Firmware Update– Identification et diagnostic– Function Measurement data, standard resolution– Function Multiple switching signal– Function Teach single value– Function Extended identification– Function Locator– Function Product URI
IO-Link, vitesse de transmission COM3
IO-Link, prise en charge du mode SIO Oui
IO-Link, type de port Classe A
IO-Link, longueur des [bit] 0données de processus dela sortie
IO-Link, longueur des [bit] 64données de processus del'entrée
IO-Link®, contenu des données deprocess IN	– Valeur mesurée de débit 16 bits MDC– Surveillance du débit 2 bits SSC– Valeur mesurée de température 16 bits MDC– Surveillance de la température 2 bits SSC– Impulsion de volume / impulsion de masse 1 bit SSC
IO-Link, contenu des données de ser-vice IN	Valeur mesurée de volume / valeur mesurée de masse 32bits
IO-Link, temps de cycle [ms] 1,2minimal
IO-Link, mémoire des don-[Ko] 0,5nées requise

SFAB -10U -50U -200U -600U -1000U
Électronique
Plage de tension de ser- [V DC] 15 ... 30vice
Intensité à vide (à 24 V DC [mA] 90 et 100 % de débit)
Délai d’attente max. [ms] 500
Protection contre l’inversion de polarité	Pour tous les raccords électriques
Électromécanique
Raccordement électrique Connecteur mâle, M12x1, codé A, selon EN 61076-2-101
Longueur max. des câbles [m] 30 de connexion	20 en mode IO-Link
Mécanique
Position de montage Indifférente
Nota relative aux matériaux du boîtier PA renforcé
Note sur le matériau du hublot de contrôle	PA
Affichage et commande
Unités représentables	- l/min- m3/h- scfm- g/min- l- m3- scf- g
Immission et émission
Température de stockage [°C]–20 ... +80
Degré de protection selon EN 60 529 IP65
Débit nominal normal [l/min] selon ISO6358/ISO 8778	43,5	163	760	1630	1630

1) Précision dans les conditions nominales (6 bar, 23 °C et position de montage horizontale)

2) % FS = % de la valeur finale de la plage de mesure de débit (fullscale)

3) La précision du point zéro et la précision de la gamme correspondent à la précision de la valeur de débit : précision de la valeur de débit = ± (0,3 % FS + 3 % o.m.v.). % o.m.v. = % de la valeur mesurée (of measured value)

4) En référence à la valeur finale de la plage de mesure du débit pour l'air

Tab. 29 : Caractéristiques techniques

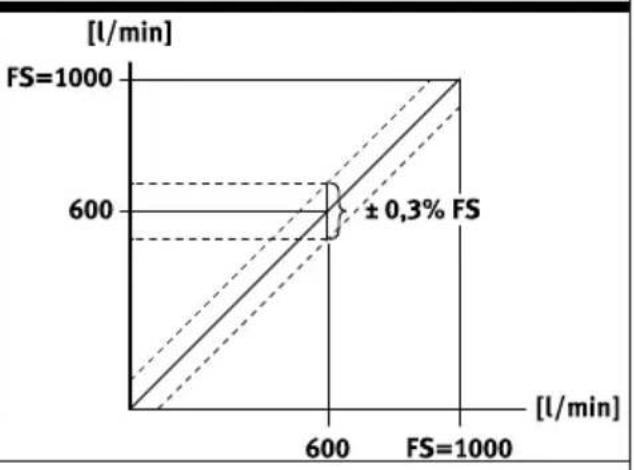

13.1 Exemples de calcul de l'erreur maximale de l'affichage

-Plage de mesure du débit : 10 ... 1000 l/min (FS = 1000)

-Valeur mesurée : 600 l/min

Erreur de gamme (p. ex. ± 3 % FS) Erreur du point zéro

Tab. 30 : Erreur de gamme et erreur du point zéro

Erreur de gamme et erreur du point zéro

L'erreur de gamme est proportionnelle à la valeur mesurée. Avec 600 l/min, l'erreur de gamme est de 3 % de la valeur mesurée = 18 l/min.

L'erreur du point zéro ne dépend pas de la valeur mesurée. Elle est de 0,3 % FS = 3 l/min.

Erreur de l'affichage dans des conditions nominales (6 bar, 23 °C) :

L'erreur de l'affichage dans des conditions nominales résulte de l'addition de l'erreur de gamme et de l'erreur du point zéro. Le débit effectif se situe aux alentours de 600 ± (18+3) l/min = 600 ± 21 l/min.

Erreur d'affichage dans des conditions nominales divergentes (p. ex. 8 bar, 40 °C) :

Les erreurs de température et de pression sont des erreurs de gamme. L'erreur de température à 40 °C est de ±0,1 % FS/K x 17 K = ±1,7 % de la valeur mesurée = ±10,2 l/min.

L'erreur de pression à 8 bar est de ±0,5 % FS/bar x 2 bar = ±1 % de la valeur mesurée = ±6 l/min.

L'erreur de l'affichage dans des conditions nominales divergentes résulte de l'addition de toutes les valeurs erronées (gamme, point zéro, température, pression). Le débit effectif se situe ainsi aux alentours de 600 ± (18+3+10,2+6) l/min = 600 ± 37,2 l/min.

Copyright:

Festo SE & Co. KG

73734 Esslingen

Ruiter Straße 82

Deutschland

Phone:

[phone]

Internet:
