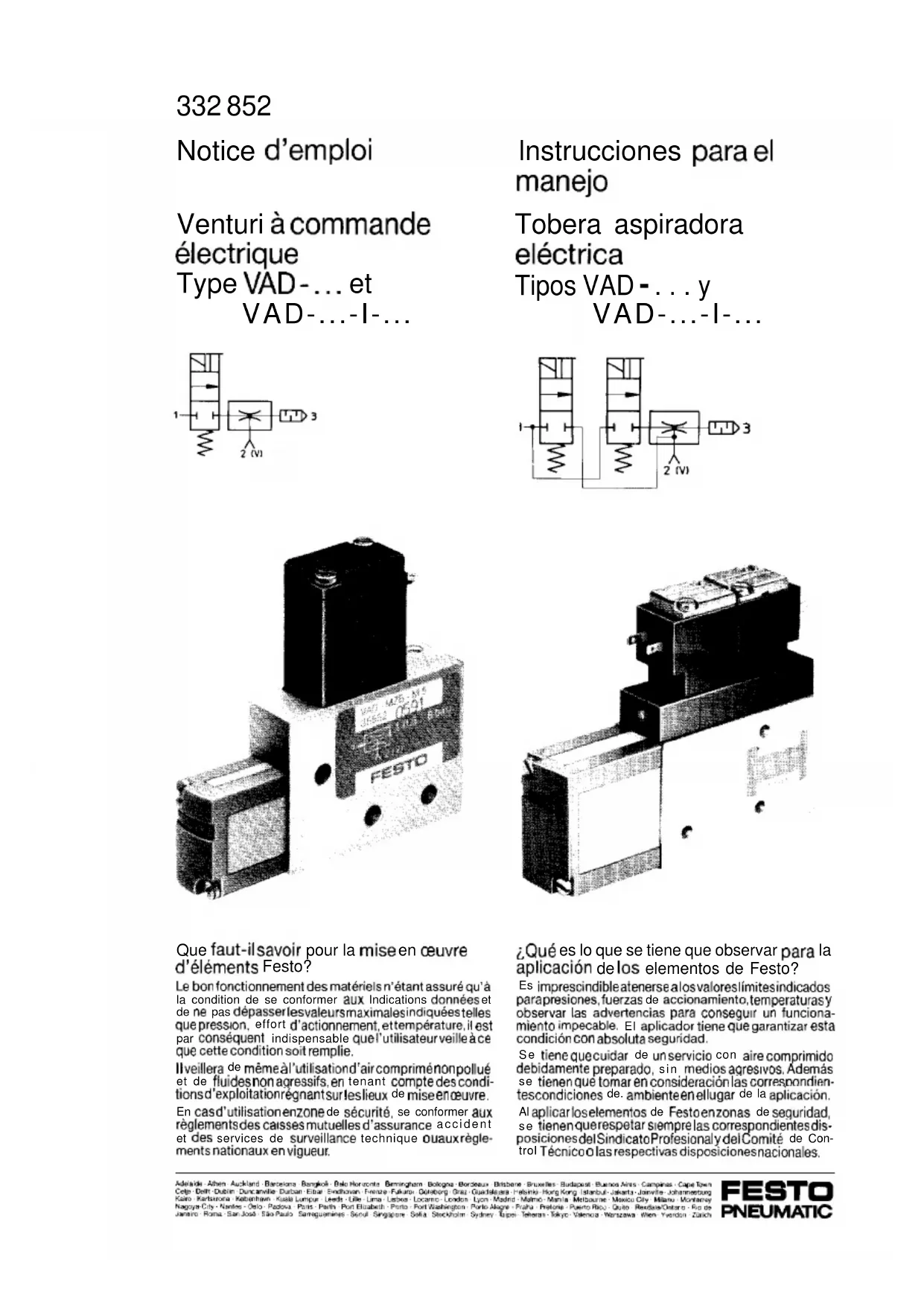

MODE D'EMPLOI VADMYB18 Festo

Venturi à commandé électrique

Type VAD-... et VAD-...-I-...

Que faut-il savoir pour la mise en œuvre d' éléments Festo?

Le bon fonctionnement des matériels n'etant assure qu'a la condition de se conformer aux Indications données et de ne pas depasser les valeurs maximales indiqueesstelles que pression, effort d'actionnement, ettempérature, il est par consécutif indispensable que l'utilisateur veille a ce que cette condition soit remplie.

Ilveillera de même a'utilisation'dair comprimenonpollue et de fluidesnon agressifs, en tenant compte des condi tionsd'exploitationregnants surleslieux de mise enoeuvre.

En casd'utilisation enzone de sécurité, se conformer aux reglementsdes caisses mutuelles d'assurance accident et des services de surveillance technique ouauxreglements nationaux en vigueur.

1. Éléments de commande et raccords

① Trou defixation
(2) Taraudages de fixation
③ Raccord du vide
4 Raccord d'alimentation
5 Commande auxiliaire manuelle (vide)
⑥ Connexion elec. signal de generation de vide
⑦ Connexion elec. impulsion d'ejection
Commande auxiliaire manuelle (impulsion d'éjection)
9 Silencieux

2. Caracteristiques techniques

*uniquement avec connecteur spécifique sous Accessoires

3. Transport et dockage

Pour maintenir les VAD en bon et defonctionnement, stockez-les a une temperature entre -20 et +50^

4. Montage

4.1 mecanique

Positionnez les VAD de sorte que les éléments de commande et lesraccords soient toujours accessibles. (voir Entretien et nettoyage)

Pour le raccordement a l'air comprime, utiliser un diamètre interieur égal à environ 3 fois le diamètre de la buse de Laval (cf. instructions en cas de panne).

4.2 électrique

Verifier que la tension de commutation est bien de 24V(DC)± 10% . Une tension supérieure risquerait d'endommager la bobine.

Connexion du VAD - :

Connectezle signal de generation de vide a l'electrodistributeur situé du côte op-posed au silencieux.
Connexion du VAD-...I....
1 Connecter le signal de generation de vide a l'electrodistributeur situé du côte op-posed au silencieux.
1 Connecter le signal d'impulsion d'éjection al'électrodistributeur situé du côte du silencieux.

5. Utilisation et fonctionnement

Pour VAD-...I-:

Veillez a ce que les bobines soient toujours excitees alternativement afin qu'il n'y ait pas de recouvrement entre les fonctions de generation de vide et d'éjection.

Si les deux fonctions sont executées simultanément aucune des deux ne sera pleinement effective.

6. Entretien et nettoyage

Vérifiez de temps en temps que la tuyere n'est pas obstruée.

Devissez pour ce faire l'emboute duraccord de vide ③

La tuyere est visible a travers l'orifice ③.

Des particules peuvent être entrainées dans la tuyere par l'air aspiré.

Nettoyer la buse et le silencieux avec del'éther de petrole (ne pas utiliser de trichlorethylene).

N'utilisez pas d'objet a arêtes vives pour le nettoyage, vous risqueriez d'endommager la tuyere.

Les deux connecteurs proposes ne se dis-tinguent que par la longueur de cable indi-quee en metres.

8. Courbes caractéristiques

Vide en fonction de la pression de fonctionnement

Consommation d'air en fonction de la pression de fonctionnement

mesure au niveau de la tuyere a une distance de 1 m.

Sans debit d'aspiration c.-a-d.sans bruits parasites produits par I'ecoulement del'air au niveau du raccord de vide.

Panne / Dificultad		Cause possible / Cause posible		Réparation / Solución
Vide non atteint / No se alcanza el vacio sufiente		Diamètre interieur du raccordement à l'air compré trop petit / El diamétro de la toma de presión es demasiado(PCQUENO)		Prévoir un raccordement à l'air compré égal à 3 fois le ∅ de la buse de Laval / Utilizar una toma de presión 3 × el diamétro de la tobera
Type / Tipo	-MZB-...	-M Y B-...	...-ME-...-1/8	...-ME-...-1/4	...-ME-...-3/8
Diamétro de la buse de Laval/Diámetro de la tobera	0,45	0,7	0,95	1,4	2,0
