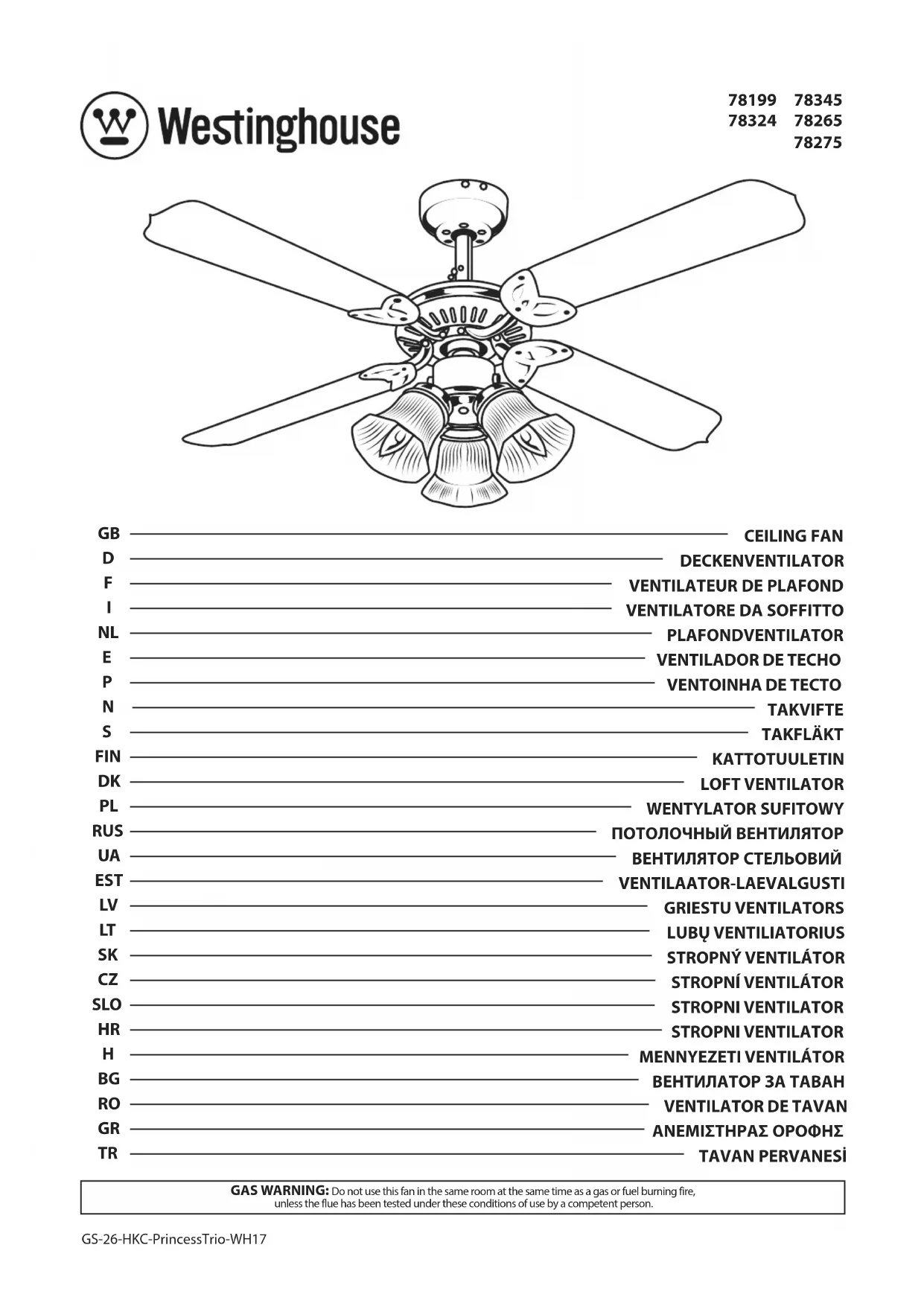

78265 - Ventilateur WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 78265 WESTINGHOUSE au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de produit | Ventilateur |
| Dimensions | Non spécifiées |
| Poids | Non spécifié |
| Puissance | Non spécifiée |
| Nombre de vitesses | Non spécifié |
| Fonctionnalités supplémentaires | Non spécifiées |
| Utilisation | Idéal pour rafraîchir les espaces intérieurs |
| Maintenance | Nettoyage régulier des pales et du filtre |
| Sécurité | Utiliser sur une surface stable, éloigner de l'eau |
| Informations générales | Vérifier la compatibilité électrique avant l'achat |
FOIRE AUX QUESTIONS - 78265 WESTINGHOUSE
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice 78265 - WESTINGHOUSE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 78265 de la marque WESTINGHOUSE.
MODE D'EMPLOI 78265 WESTINGHOUSE
OUTILS NECESSAIRES Tournevis Philips • Coupe-fils • Pinces • Escabeau
1. Soyez prudent. Lisez toutes les instructions avant de commencer l’installation.
2. ATTENTION ! Ce ventilateur peut être actionné uniquement à l’aide d’un interrupteur
bi-polaire équipé de deux ouvertures de 3 mm.
3. Le ventilateur doit être installé uniquement par un électricien qualifié.
4. La hauteur du ventilateur, c.-à-d. la distance entre les pales et le sol, doit être supérieure ou
5. Veillez à toujours conserver la distance entre la lampe et des matériaux inflammables
(rideaux, mur, etc.) comme l’indique le pictogramme.
6. Assurez-vous que le ventilateur est solidement attaché au plafond.
7. ATTENTION ! Ne pas utiliser un interrupteur à gradation pour contrôler la vitesse du
ATTENTION ! Afin de réduire le risque de blessures, assurez-vous que les pales du ventilateur ne sont pas fléchies et que le site d’installation choisi permet au ventilateur de tourner librement.
9. ATTENTION ! Conformément aux dispositions de sécurité européennes, il est interdit de
ré-installer le ventilateur par la tige de suspension, après avoir effectué le montage encastré, afin d’éviter le risque de blessures graves. Pour toute question concernant ce règlement de sécurité important, veuillez consulter les dispositions réglementaires locales.
10. ATTENTION : Ne pas utiliser ce ventilateur dans la même pièce qu’un feu au gaz ou au
pétrole, à moins que le combustible soit testé dans ces conditions d’utilisation par un technicien qualifié.
11. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes jouissant
de capacités physiques, sensorielles ou mentales limitées ou réduites ou encore qui disposent d’une expérience ou de connaissances limitées dans la mesure où elles sont surveillées ou ont été initiées à l’utilisation de l’appareil en toute sécurité et en comprennent les dangers. Il y a lieu de veiller à ce que les enfants ne jouent pas avec l’appareil. Le nettoyage et l’entretien ne pourra être effectué par des enfants seulement sous surveillance.
12. Peut être utilisé à l’intérieur.
Avant de démonter l’ensemble d’éclairage, assurez-vous que le raccordement au réseau est débranché. Vous ne pouvez brancher l’appareil au réseau qu’après avoir terminé l’installation.
14. Il ne faut pas retirer l’abat-jour de l’ampoule lorsque l’appareil est branché à l’alimentation
électrique. L’abat-jour agit en guise de protection contre l’ampoule halogène à haute tension.
15. On ne peut remplacer l’ampoule que lorsque l’élément d’éclairage s’est refroidi et après
avoir débranché l’appareil du circuit principal.
16. Assurez-vous que l’abat-jour est bien fixé pendant l’utilisation du produit.
17. Moyen de débrancher tous les pôles ayant une séparation de contacts offrant une décon
nexion totale dans des conditions de surtension de catégorie III doivent être intégrés au câblage permanent conformément aux directives de câblage nationales.
18. IP20 Le ventilateur et conçu pour utilisation en intérieur. Il n’est pas prévu pour être installé
dans une salle de bains ou toute autre zone humide. Veuillez à vous assurer que la lampe n’entre pas en contact avec l’eau. ATTENTION : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES :
Afin de raccorder les fils au bloc de connexions sur le support de montage, veuillez suivre le schéma ci-dessus. Vers le connecteur : Sous tension (L) Neutre (N) Mise à la terre De la résidence :
L’INTERRUPTEUR A CHAINE
Fonctionnement Mettez le ventilateur en marche et vérifiez son fonctionnement. L’interrupteur à chaîne commande les vitesses du ventilateur de la façon suivante : lorsque vous tirez 1 fois sur la chaîne, le ventilateur fonctionne au niveau le plus fort. Lorsque vous tirez 2 fois sur la chaîne, le ventilateur fonctionne au niveau moyen. Lorsque vous tirez 3 fois sur la chaîne, le ventilateur fonctionne au niveau le plus faible et lorsque vous tirez 4 fois sur la chaîne, le ventilateur s’arrête. L’utilisation des commandes de vitesse de température chaude et fraîche dépend de plusieurs facteurs tels que les dimensions de la pièce, la hauteur du plafond, le nombre de ventilateurs etc. L’interrupteur à glissière commande la direction et la marche avant ou arrière. Température chaude/interrupteur vers le bas - (Avant). Les pales du ventilateur tournent dans le sens contraire des aiguilles d’une montre. Une circulation d’air descendante crée un effet rafraîchissant, comme l'illustre la figure A. Ceci vous permet de régler votre climatiseur à une température plus élevée tout en demeurant confortable. Température froide/interrupteur vers le haut - (Arrière). Les pales du ventilateur tournent dans le sens des aiguilles d’une montre. Une circulation d'air ascendante déplace l'air chaud du plafond, comme l'illustre la figure B. Ceci vous permet de régler votre appareil de chauffage à une température plus basse tout en demeurant confortable. REMARQUE : Fermez et attendez que le ventilateur s’arrête avant de changer la position de l’interrupteur à glissière. Entretien 1. Compte tenu du mouvement naturel du ventilateur, il est possible que certains raccordements se desserrent. Vérifiez les raccordements de soutien, les supports et les assemblages de pales deux fois par année. Assurez-vous qu’ils sont fixés solidement. 2. Nettoyez votre ventilateur périodiquement afin de préserver son apparence au fil des années. N’utilisez pas d’eau lorsque vous nettoyez le ventilateur. Ceci pourrait endommager soit le moteur soit le bois ou présenter un risque d’électrocution. 3. Utilisez uniquement une brosse à poils doux ou un chiffon non pelucheux afin d’éviter d’égratigner le fini. Le recouvrement est scellé d’un verni afin de réduire au minimum la décoloration ou les ternissures. 4. Il n’est pas nécessaire de lubrifier votre ventilateur. Le moteur est équipé de roulements qui sont lubrifiés de façon permanente. PROBLÈME
1. Le ventilateur ne
2. Le ventilateur est
3. Le ventilateur oscille:
fonctionne pas : GUIDE DE DÉPANNAGE Si vous éprouvez des difficultés à faire fonctionner votre nouveau ventilateur de plafond, ceci peut être causé par un assemblage, une installation ou des connexions incorrects. Dans certains cas, on pourrait méprendre ces erreurs d'installation pour des défauts de fabrication. Si vous éprouvez des difficultés, veuillez consulter le guide de dépannage suivant. Si vous ne pouvez pas résoudre le problème, consultez un électricien qualifié et n’essayez pas d’effectuer des réparations électriques vous-mêmes.
1. Vérifiez les fusibles du circuit primaire et du circuit de dérivation ou les fusibles du disjoncteur.
2. Vérifiez les raccordements des fils au bloc de connexions effectués lors des étapes 5 de l’installation.
ATTENTION : Assurez-vous que l’alimentation électrique principale est coupée.
3. Assurez-vous que l'interrupteur de marche avant-arrière se trouve en haut ou en bas. Le ventilateur ne
fonctionne pas lorsque l’interrupteur se trouve au milieu.
4. Si le ventilateur ne démarre toujours pas, consultez un électricien qualifié. N’essayez pas de réparer les
raccordements électriques intérieurs vous-mêmes.
1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées (mais non excessivement).
2. Assurez-vous que les vis qui relient le support de pales au moteur sont assez serrées.
3. Certains moteurs de ventilateur sont sensibles aux signaux provenant de commandes de vitesses variables à
semi-conducteurs. N’UTILISEZ PAS de commande de vitesses variables à semi-conducteurs.
4. Allouez une période de rodage de 24 heures. La plupart des bruits provenant d’un nouveau ventilateur
disparaîtront après cette période de rodage. Toutes les pales sont pesées et regroupées en fonction de leur poids. Le ventilateur peut toutefois continuer à osciller à cause de la densité inégale du bois naturel. Les mesures suivantes sont destinées à éliminer la plupart de problèmes d’oscillation. Regardez si le ventilateur oscille après chaque étape.
1. Assurez-vous que toutes les pales sont bien vissées dans les supports de pales.
2. Assurez-vous que les supports de pales sont bien fixés au moteur.
3. Assurez-vous que le chapeau et le support de montage sont fermement attachés à la solive de plafond.
4. Si la pale continue à osciller, essayez de substituer une pale par une autre (pale adjacente) afin de
redistribuer le poids et d’assurer un fonctionnement plus uniforme.
