Type de produit	Boîtier adaptateur pour disque dur externe
Marque	LogiLink
Modèle	AU0006C
Interfaces supportées	USB 2.0 (480 Mbps), IDE 44 broches (2,5"), IDE 40 broches (3,5"), SATA (2,5" et 3,5")
Alimentation	Bloc d'alimentation externe fourni + câble d'alimentation SATA pour disque 3,5"
Plug & Play	Oui, prise en charge automatique
Fonction One-Touch-Backup (OTB)	Oui, bouton dédié
LED de fonctionnement	Oui, indicateur d'activité
Systèmes d'exploitation compatibles	Windows 98SE/ME/2000/XP/Vista
Formats de disque dur supportés	IDE 2,5" (44 broches), IDE 3,5" (40 broches), SATA 2,5" et 3,5"
Alimentation pour disque 2,5"	Via port USB (câble fourni) ou bloc d'alimentation externe
Entretien	Nettoyer avec un chiffon sec et doux. Débrancher avant toute manipulation.
Sécurité	Ne pas exposer à l'humidité ou aux chocs. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Contacter le fabricant ou le revendeur agréé pour toute réparation. Aucune pièce détachée disponible.
Contenu de l'emballage	Boîtier AU0006C, câble USB, câble d'alimentation SATA, bloc d'alimentation externe, notice

FOIRE AUX QUESTIONS - AU0006C LOGILINK

Comment installer un disque dur IDE 2,5 pouces dans le boîtier ?

Connectez le boîtier à l'ordinateur avec le câble USB. Reliez le port IDE 44 broches du boîtier au disque dur. Aucune alimentation externe nécessaire car le disque 2,5' est alimenté par USB.

Comment installer un disque dur IDE 3,5 pouces ?

Branchez le bloc d'alimentation externe au boîtier. Reliez le port IDE 40 broches au disque dur. Le bloc d'alimentation est indispensable car le disque 3,5' nécessite plus de puissance.

Comment installer un disque dur SATA ?

Connectez le boîtier à l'ordinateur via USB. Branchez le câble d'alimentation SATA fourni au disque dur et à l'alimentation de l'ordinateur. Reliez le câble SATA entre le boîtier et le disque.

Le boîtier est-il compatible avec Windows 10 ?

La notice mentionne Windows 98SE/ME/2000/XP/Vista. Il est probable qu'il fonctionne aussi sous Windows 7/8/10 avec les pilotes génériques USB, mais sans garantie. Testez le branchement.

Que fait le bouton One-Touch-Backup (OTB) ?

Le bouton OTB permet de lancer une sauvegarde automatique des fichiers si un logiciel compatible est installé. Il faut configurer le logiciel fourni (ou téléchargé) pour associer une action à ce bouton.

Puis-je utiliser le boîtier avec un SSD ?

Oui, le boîtier supporte les disques SATA 2,5' et 3,5'. Un SSD SATA de 2,5' fonctionnera parfaitement.

Le boîtier nécessite-t-il une alimentation externe pour un disque 2,5' ?

Non, un disque 2,5' peut être alimenté directement via le câble USB. Cependant, si l'ordinateur ne fournit pas assez de puissance, utilisez le bloc d'alimentation externe (fourni) en le branchant sur le boîtier.

Comment formater le disque dur installé ?

Une fois le boîtier connecté et le disque détecté, ouvrez 'Gestion des disques' sous Windows (ou Utilitaire de disque sous Mac). Initialisez le disque, créez une partition et formatez au format NTFS ou exFAT.

Le boîtier est-il reconnu sans pilote ?

Sous Windows, il est généralement reconnu automatiquement comme stockage de masse USB. Aucun pilote spécifique n'est nécessaire pour les fonctions de base. Le bouton OTB peut nécessiter un pilote logiciel.

Que faire si le disque dur n'est pas détecté ?

Vérifiez d'abord les connexions USB et d'alimentation. Assurez-vous que le cavalier du disque IDE est en position 'Master' ou 'Cable Select'. Essayez un autre port USB ou un autre câble. Consultez la gestion des disques pour initialiser le disque si nécessaire.

MODE D'EMPLOI AU0006C LOGILINK

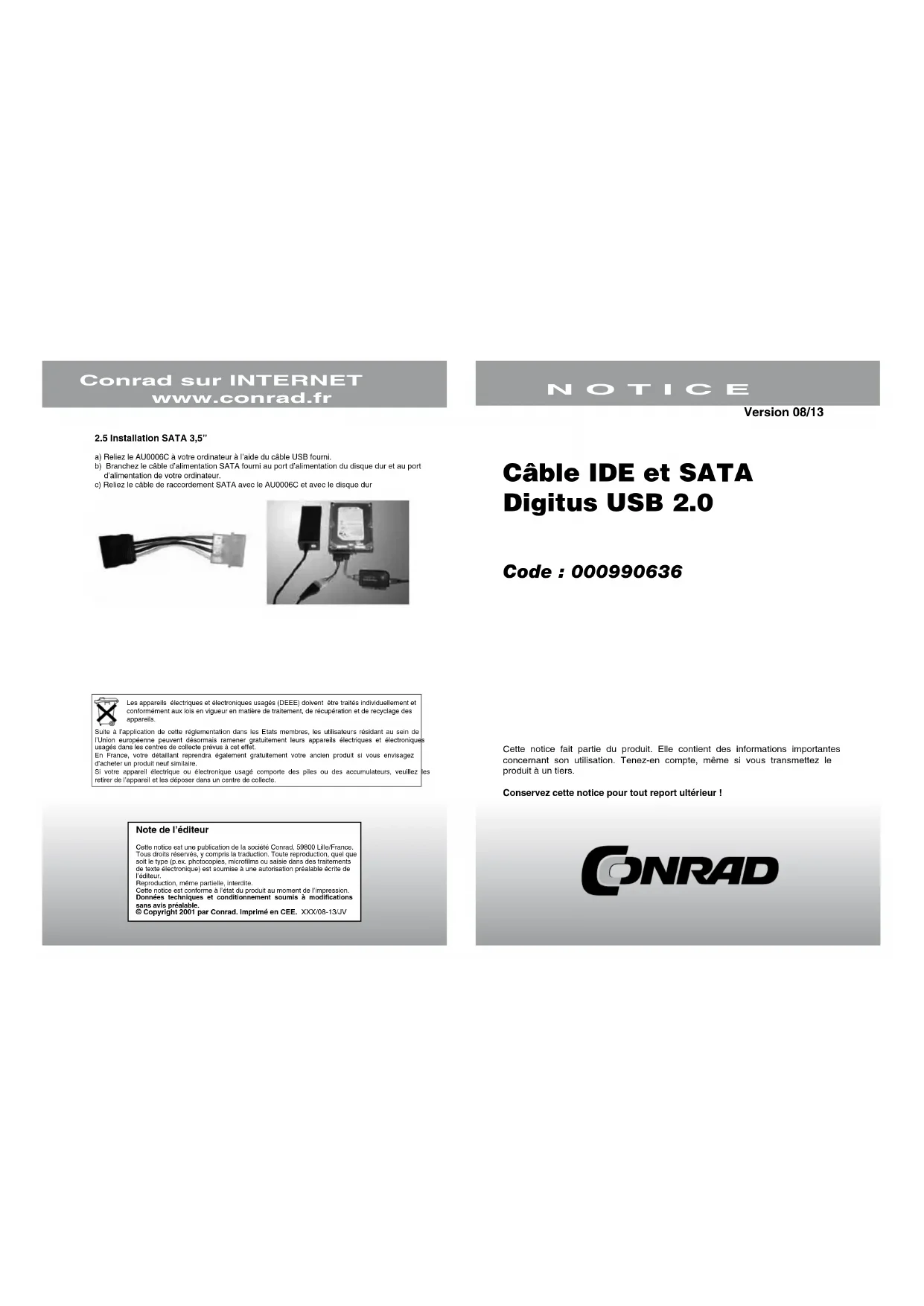

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 08/13

2.5 Installation SATA 3,5"

a) Reliez le AU0006C à votre ordinateur à l'aide du câble USB fourni.
b) Branchez le câble d'alimentation SATA fourni au port d'alimentation du disque dur et au port d'alimentation de votre ordinateur.
c) Reliez le câble de raccordement SATA avec le AU0006C et avec le disque dur

Câble IDE et SATA Digitus USB 2.0

Code : 000990636

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire. Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite. Cette notice est conforme à l'elat du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/08-13/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

1. Introduction

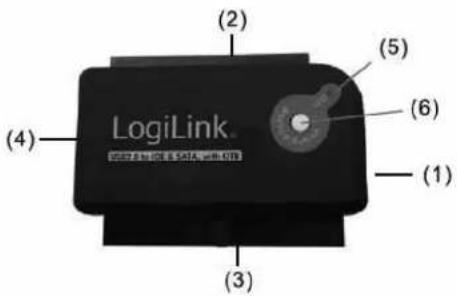

1.1 Aperçu du produit

(2) (5) (4) LogiLink LOGI Link E SOTA w-07 (6) (1) (3)

1.2 Spécifications

• Plug & Play
• Avec bloc d'alimentation externe
• Win98SE/ME/2000/XP/Vista

(1) Prise en charge du standard USB 2.0 / 480Mbps High Speed et 12 Mbps Full Speed

(2) Disque dur 44 broches IDE 2,5'
(3) Disque dur 40 broches IDE 3,5'
(4) Disque dur SATA 2,5» + 3,5"
(5) LED de fonctionnement
(6) Fonction OTB (One-Touch-Backup)

2. Installation

2.1 Installation IDE 2,5"

a) Reliez le AU0006C à votre ordinateur à l'aide du câble USB fourni.
b) Reliez le port IDE 44 broches du AU0006C au disque dur

1 2 43 44 43 1 44 2

a) Reliez le AU0006C à votre ordinateur à l'aide du câble USB fourni.
b) Branchez le bloc d'alimentation fourni au port d'alimentation du disque dur.
c) Reliez le port IDE 40 broches du AU0006C au disque dur

1 2 39 40 39 40 1 2

a) Reliez le AU0006C à votre ordinateur à l'aide du câble USB fourni.
b) Branchez le bloc d'alimentation fourni au port d'alimentation du disque dur.
c) Reliez le port IDE 40 broches du AU0006C au disque dur

1 2 39 40 39 40 1 2

a) Reliez le AU0006C à votre ordinateur à l'aide du câble USB fourni.
b) Branchez le câble d'alimentation SATA fourni au port d'alimentation du disque dur et au port d'alimentation de votre ordinateur.
c) Reliez le câble de raccordement SATA avec le AU0006C et avec le disque dur
