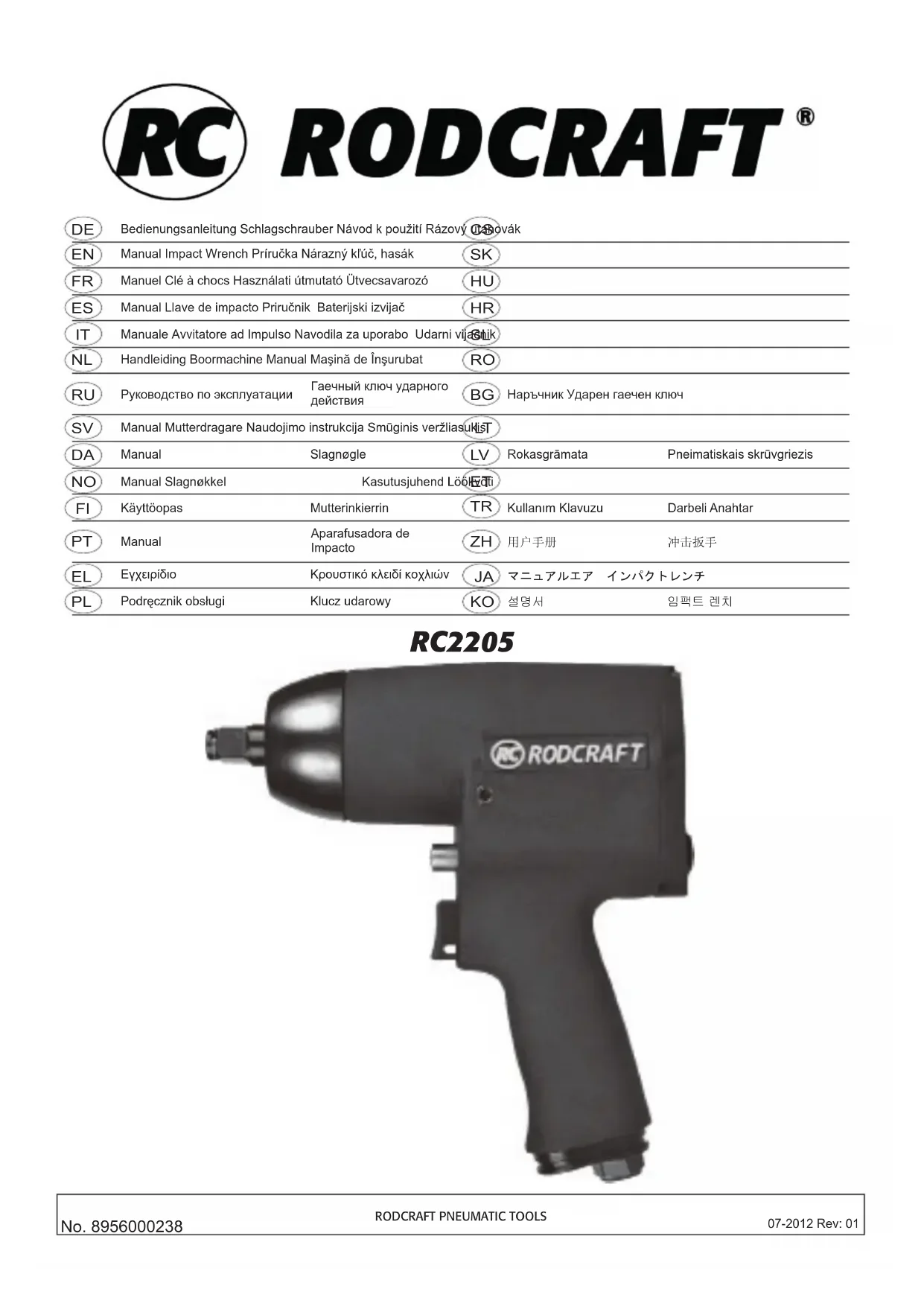

RC2205 - Visseuse Rodcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse pneumatique à chocs
Marque	Rodcraft
Modèle	RC2205
Dimensions (L x l x h)	200 x 210 x 60 mm
Poids	2,4 kg
Alimentation	Air comprimé (pneumatique)
Pression d'air max	6,3 bar (90 psi)
Consommation d'air moyenne	130 l/min
Consommation d'air en continu	350 l/min
Couple max	406 Nm
Vitesse à vide	8300 min⁻¹
Diamètre intérieur de conduite	10 mm
Admission d'air	1/4" filetage femelle
Niveau de pression acoustique	83,6 dB(A)
Niveau de puissance acoustique	94,6 dB(A)
Niveau de vibrations	4,5 m/s² (incertitude 1,5 m/s²)
Régulateur de puissance	Oui, par molette
Mode vissage/dévissage	Sélection par bouton
Applications	Bois, métal, plastique
Usage	Professionnel
Entretien	Lubrification régulière (huile pneumatique et huile de mécanisme)
Sécurité	Utiliser des douilles à chocs, déconnecter avant entretien
Pièces détachées	Kit de réparation disponible
Normes	EN ISO 11148-6:2010
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - RC2205 Rodcraft

Comment utiliser la visseuse Rodcraft RC2205 ?

Connectez l'outil à une source d'air comprimé (max 6,3 bar) via le raccord 1/4". Fixez une douille à chocs adaptée. Appuyez sur la gâchette pour mettre en marche. Utilisez le bouton de dévissage (2) pour inverser le sens de rotation. Réglez la puissance avec la molette (3).

Comment inverser le sens de rotation ?

Pour passer en mode vissage, appuyez sur le bouton (1). Pour le mode dévissage, tirez sur le bouton (2).

Comment régler la puissance de sortie ?

Tournez le bouton du régulateur (3) dans le sens inverse des aiguilles d'une montre pour augmenter la puissance, et dans le sens des aiguilles d'une montre pour la réduire.

Quelle pression d'air utiliser ?

La pression d'air maximale est de 6,3 bar (90 psi). Ne pas dépasser cette valeur.

Quel type d'huile pour la lubrification moteur ?

Utilisez uniquement de l'huile pour accessoires pneumatiques RODCRAFT. Versez environ 3 gouttes dans l'embout d'admission d'air avant et après chaque utilisation.

À quelle fréquence lubrifier le mécanisme de chocs ?

Contrôlez l'huile du mécanisme de chocs tous les mois. Utilisez 40 ml d'huile SAE #30 ou équivalente.

Comment nettoyer l'outil ?

Nettoyez les embouts de l'admission d'air avant utilisation. Pour un entretien plus poussé, démontez et inspectez l'outil tous les 3 mois après la première année d'utilisation.

Quelles douilles utiliser avec cette clé à chocs ?

Utilisez exclusivement des douilles à chocs adaptées à la taille d'entraînement 1/2". Les douilles standard peuvent se briser.

Où trouver des pièces détachées ?

Un kit de réparation est inclus dans la liste de pièces. Contactez votre distributeur Rodcraft agréé ou visitez www.rodcraft.com pour les pièces de rechange.

Cet outil est-il adapté à un usage professionnel ?

Oui, la visseuse RC2205 est destinée uniquement à un usage professionnel. Elle est conçue pour l'installation et le retrait d'éléments de fixation dans le bois, le métal et le plastique.

MODE D'EMPLOI RC2205 Rodcraft

Rodcraft Pneumatic Tools you remercie d'avoir acheté l'un de ses produits et vous invite a dire ce guide d'utilisation.

Toutes les informations nécessaires à une utilisation appropriée du matériel acheté y sont continues. Nous vous sugérons une lecture complète et de respecter les références.

Veuillez conserver le guide d'utilisation à portée de main. Le contenu du guide peut changer sans préavis et sans autre obligations ultérieures, de sorte que des modifications et améliorations peuvent être effectues dans des copies déjà distribuées.

Notre objectif est de fabriquer des produits avec lesquels vous pouze travailler de maniere aussi sure qu'efficace. L'element le plus déterminent pour toute sécurité reste votre prudence et votre bon sens dans la manipulation de ce produits et d'autres outils. Ces précautions de sureté contiennent les causes de danger majores, sans pouvoir, toutfois, couvir la totalité des risques.

Toute copie ou traduction de tout ou partie de ce guide sans autorisation écrite du fabricant est interdite.

1. Données techniques

Modèle

Conduite

Couple

Vitesse Folds

Ø Diamètre internen conduite

Dimensions axbxc

Consommation d'air

Admission d'air

Pression acoustique LpA

Puisance accoustique LwA

Vibration

M Mm

ax

Moyenne

En continu

ahd k

[puce] [lm] [Nm] [min-1] [kg] [mm] [mm] [l/min] [lmin] [pouce] [dB(A)] [dB(A)] [m/s2] [m/s2]

RC2205 1/2"

406 580

8300

2.4 10

200x210x60

130

350

1/4" FT

83.6

94.6

4.5

1.5

FT:Filetage femelle

Pression max 6.3 bar (90 psi)

ahd : Niveaux de vibration, k Incertidude ; LpA Niveau de pression acoustique, dB(A), K_PA = K_WA = 3 dB Incertitude.

Niveau de bruit (ISO 15744) et émission de vibration (ISO 28927-2) déclarés

Toutles valeurs sont celles connues à la date depublication du present document. Pour obtenir les renseignements les plus recents, visiter le www.rodcraft. com

Ces valeurs ont ete obtenues par des essais en laboratoire conformement aux normes indueques; elles ne peuvent pas etre utilisées pour l'evaluation des ris-ques. Les valeurs mesureres sur les lieux de travail individuels peuvent etre supérieures aux valeurs indueques. Les valeurs d'exposition et le risque de préjudice reels dependent de I'utiliser et de sa condition physique, de la methode de travail utilise, de la piece de travail, de la conception de la station de travail et du temps d'exposition.

RODCRAFT PNEUMATIC TOOLS, ne saurait etre tenue responable des consquences de l'utilisation des valeurs ci-dessus au lieu des valeurs representatives de I'exposition reelle, dans les etudes de risques individuelles sur les lieux de travail qui echappent a notre controle.

Cet outil peut provoquer des Troubles Musculo-Squelettiques, si son utilise n'est pas correcte. Un guide communautaire de la prévention des TMS peut etre trouve sur le site www.pneurop.eu/uploads/documents/pdf/PN3-02-NV Declaration info sheet 0111.pdf

Nous recomandons un programme de surveillance de la sante pour detector les premiers symptomes se rapportant au bruit ou a'exposition aux vibrations, et de modifier les conditions travail pour aidar a prevenir les troubles avenir.

2. Application et fonction

• Ce produit est concu pour l'installation et l'enlvement d'elements de fixation filétés dans le bois, le métal et le plastique. Aucune autre utilisation n'est autorisée. Destiné uniquement à un usage professionnel. Utilisez uniquement l'outil pour l'usage auquel il est destiné.
• Veuillez tire attentivement les instructions de sécurité du produit!

3. Mise en œuvre et utilisation

Les indications de sécurité doivent généralement être suivie lorsqu'elles travailliez avec l'appareil.

Informations generales:

• Connectez l'appareil comme sur la figure 01.
  Fixez correctement les accessoires à l'outil.
• Cette clé à chocs est prévue pour être utilisée avec des douilles à chocs agissant sur des dispositifs de fixation vissés. Appuyer sur la gachette située sur la poignée pourmettre en marche. Pour utiliser en mode de vissage,appuyer sur le bouton(1) de dévissage.Pour utiliser en mode dévissage(2),tirer sur le bouton de dévissage(2).
• Cette cl a chcs est equiee d'un regulatour(3) permentant de regler la puissance de sortie. Tournez le bouton du regulatour dans le sens inverse des aigilles d'une montre pour augmenter la puissance et dans le sens des aigilles d'une montre pour la reduire.

4. Entretien

En rgle generales, les reglementations environnementales locales concernant I'entretien de I'appareil doit etre respectees.

Aprs la preme anne de service, demontez et inspectez l'outil tous les trois 3 mois, si I'outil est utilise tous les jours. Remplacez les pioces endomma- gees ou usees.

Assurez-vous toujours que l'appareil soit déconnecté de sa source d'énergie (air comprime) pour éviter une activation accidentelle.

Pour minimiser les temps morts, utilisez le kit de réparation inclut dans la liste de pieces.

Lubrification moteur

1. N'utilisez que de I'huile pour accessoires pneumatiques RODCRAFT
2. Nettoyer les embouts de l'admission d'air avant utilisation
3. Remplissez l'huile pneumatique (environ 3 gouttes) l'embout de I'admission d'air et faites brievement fonctionner la machine.
   Suivez les etapes precedemment mentionnées avant et après avoir utilise la machine, pour augmenter la durée de vie de la machine.
4. Contrôlez l'huile du mécanisme de chocs tous les mois. Utilisez 40 ml d'huile SAE #30 ou équivalente.

5. Mise au rebut

La mise au rebut de ce matériel doit être conforme à la législation du pays d'utilisation.

Tous les appareils endommages, gravement uses ou ne fonctionnant pas correctement DOIVENT ETRE MIS HORS SERVICE.

Faites réparer uniquement par du personnel d'entretien technique.

Utilisez l'appareil uniquement dans le but pour lequel il a ete concu, decrit plus haut. Toute autre utilisation est expressement exclue! Nous ne sommes pas responsables des blessures et degats provoqués par une utilisation impropre et un mauvais usage et/ou le non respect des precautions de sécurité: ces éléments ne sont pas couverts par la garantie.

DECLARATION CE

RC2205 RC2205RE RC2206RE	Séries: 00501 à 99999
Origine du produit: fabriqué à Chine
est conforme aux exigences du conseil des Directives sur le respect des lois des États membres à propos de : « Machinerie »: 2006/42/CE (17/05/2006) standard(s) normalisé(s) applicable(s): EN ISO 11148-6:2010
Fichier technique disponible auprès du centre technique UE	CP ZAC de la Lorie -38, rue Bobby Sands, B.P10273 44818 Saint-Herblain Cedex, France	Lieu et date d'obtention :	44818 Saint-Herblain, France 01.06.2012
Nom et adresse de l'entreprise :	Rodcraft Customer Center Langemarckstr.35 bis 45141 Essen-Allemagne	Bruno Blanchet Directeur général :
Nous déclarons par la présence que les machines décrites ici respectent les exigences générales de santé et de sécurité des directives de l'UE mentionnées ci-dessus, en termes de conception et de conception et du type que nous circulons nous-mêmes. Cette déclaration devient caduque si la machine est modifiée sans notre approbation.

Visitez notre site Internet au www.rodcraft.com

Vous pourrez egalement y telecharger nos manuels.

Pour de plus amples renseignements, veuillez contacter votre succursale ou un distributeur Rodcraft agreeé.
