MODE D'EMPLOI RM 8 T KNX THEBEN

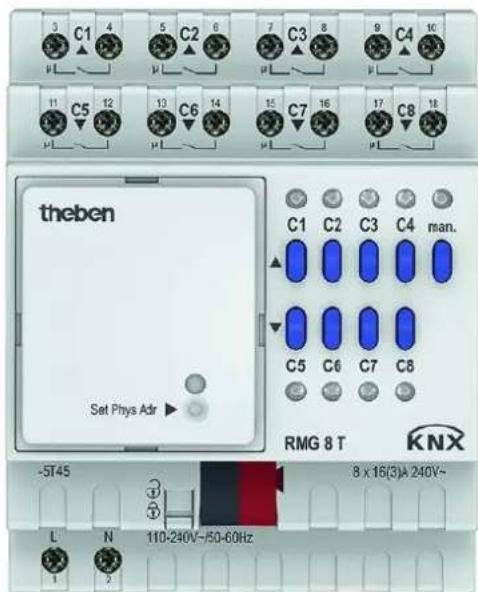

Manuel KNX Actionneurs de la série MIX2 RMG 8 T / RME 8 T et de la série FIX1 RM 8 T FIX2 RM 16 T

THEBEN RM 8 T KNX - Manuel KNX Actionneurs de la série MIX2 RMG 8 T / RME 8 T et de la série FIX1 RM 8 T FIX2 RM 16 T - 1

RMG8T 4930200

RME8T 4930205

RM8T 4940200

RM 16T 4940205

Table des matières

1 Fonctionnalités 4
2 Appareils MIX2 et FIX1/FIX2. 5
3 Appareils MIX et MIX2. 5

3.1 Manipulation 6

4 Caracteristiques techniques 7
5 Le programme d'application « MIX2 V1.6 » 9

5.1 Sélection dans la base de données produits 9
5.2 Objects de communication 10

5.2.1 Objects relatifs aux canaux pour l'actionneur de commutation 10
5.2.2 Objects relatifs aux canaux pour actionneur de store : 18
5.2.3 Objects communs: 22
5.2.4 Description des objets pour l'actionneur de commutation (canal C1) 23
5.2.5 Description des objets pour l'actionneur de store (canal C1) 26
5.2.6 Description des objets communs 29

5.3 Paramétres 35

5.3.1 Pages de paramètres communes 35
5.3.2 Pages de paramètres pour l'actionneur de commutation 35
5.3.3 Pages de paramètres pour l'actionneur de store 36
5.3.4 Description des paramètres pour les paramètres généraux 37

5.3.4.1 La page de paramètres « Généralités » 37

5.3.5 Description des paramètres pour l'actionneur de commutation 39

5.3.5.1 La page de paramètres « Appareil de base RMG 8 T » 39
5.3.5.2 La page de paramètres « RMG 8 T Canal Cx : Sélection de la fonction »...40
5.3.5.3 La page de paramètres « Caracteristiques du contact » 42
5.3.5.4 La page de paramètres « Temporisation à l'enclenchement / au déclenchement... » 43
5.3.5.5 La page de paramètres « Fonction Impulsion. » 43
5.3.5.6 La page de paramètres « Éclairage d'escalier avec avertissement » 44
5.3.5.7 La page de paramètres « Clignotement » 45
5.3.5.8 La page de paramètres « Valeur seuil » 46
5.3.5.9 La page de paramètres « Fonction de verrouillage » 48
5.3.5.10 La page de paramètres « Scènes » 49
5.3.5.11 La page de paramètres « Indication d'étét » 52
5.3.5.12 La page de paramètres « Compteur d'heures de fonctionnement et service » 53
5.3.5.13 La page de paramètres « Fonction logique » 54

5.3.6 Description des paramètres pour l'actionneur de store 55

5.3.6.1 La page de paramètres « Appareil de base RMG 8 T » 55
5.3.6.2 La page de paramètres « RMG 8 T Canal Cx : Sélection de la fonction »... 56
5.3.6.3 La page de paramètres « Réglages de l'entrainment » 57
5.3.6.4 La page de paramètres « Fonction de verrouillage » 59

5.3.6.5 La page de paramètres « Sécurité Vent / Pluie / Gel » 60
5.3.6.6 La page de paramètres « Prééglages » 64
5.3.6.7 La page de paramètres « Scènes » 65
5.3.6.8 La page de paramètres « Positions supérieures à 1 bit » 69
5.3.6.9 La page de paramètres « Coupure de courant et rétablissement » 70

6 Applications classiques. 71

6.1 2x commutations avec interface pour boutons-poussoirs (actioneur de commutation)

6.1.1 Appareils : 71

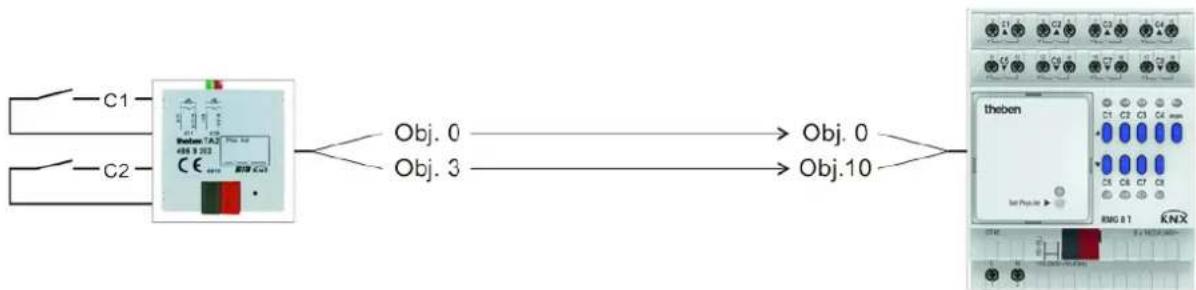

6.1.2 Aperçu 71
6.1.3 Objects et fonctions logiques 71
6.1.4 Paramétrages importants 72

6.2 Commuter la lumière avec compteur de service et écran (actioneur de commutation)

6.2.1 Appareils 73

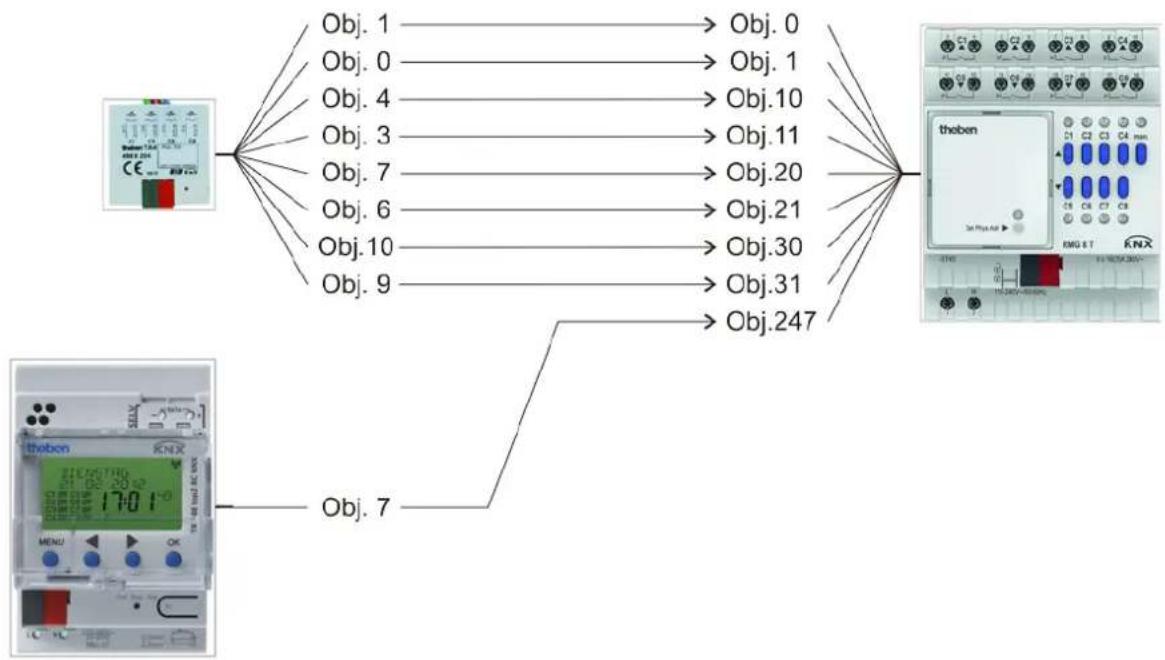

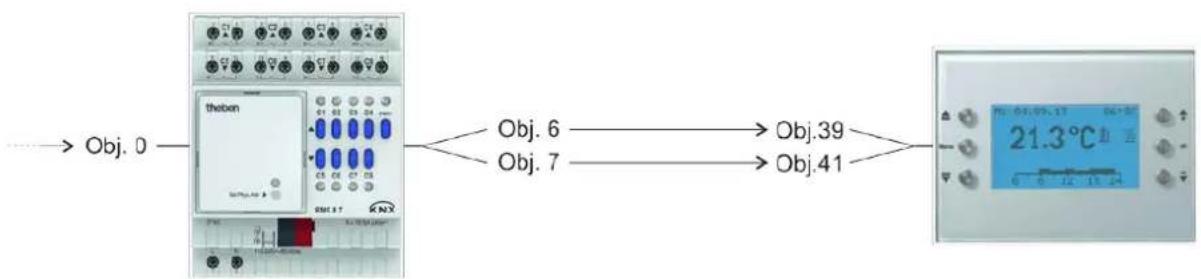

6.2.2 Aperçu 73
6.2.3 Objects et fonctions logiques 74
6.2.4 Paramétrages importants 75

6.3 Fonction d'alarme simple avec témoin clignotant (actionneur de commutation) 77

6.3.1 Appareils: 77

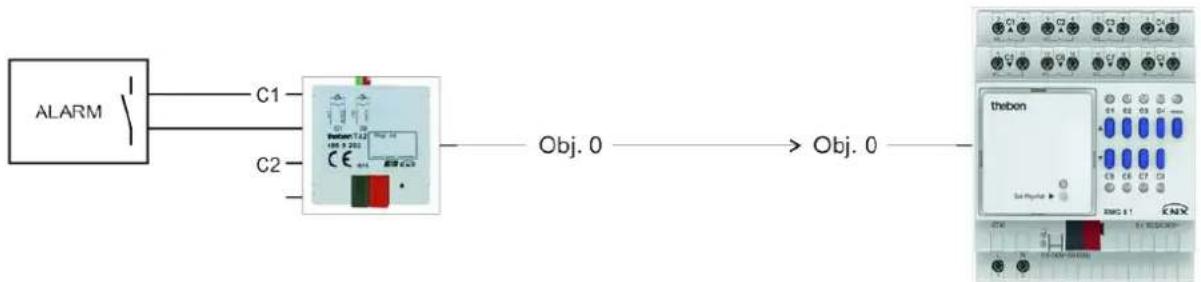

6.3.2 Aperçu 77
6.3.3 Objects et fonctions logiques 77
6.3.4 Paramétrages importants 78

6.4 Commutation de base, commande de store simple (actioneur de store) 79

6.4.1 Appareils : 79
6.4.2 Aperçu 80
6.4.3 Objects et fonctions logiques 81
6.4.4 Paramétrages importants 82

6.5 Commande de store avec suivi de la position du soleil et alarme de gel (actionneur de store)

6.5.1 Appareils: 83
6.5.2 Aperçu 83

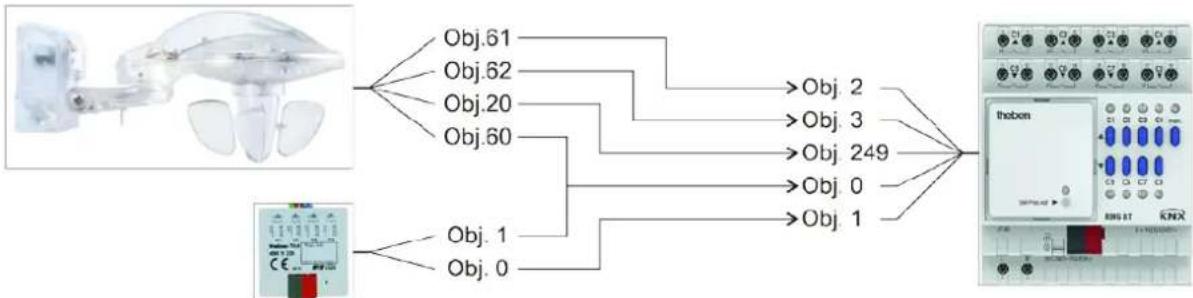

6.5.3 Objects et fonctions logiques 84
6.5.4 Paramétrages importants 85

7Annexe. 86

7.1 Le mode Manuel 86

7.1.1 Pour les canaux de store 86

7.2 Les scènes 87

7.2.1 Principe 87
7.2.2 Appeler ou enregistrer les scènes 88
7.2.3Programmer les scènes sans telégramme (MIX2 UNIQUEMENT) 90

7.3 Conversion des pourcentagees en valeurs hexadécimales et décimales 90

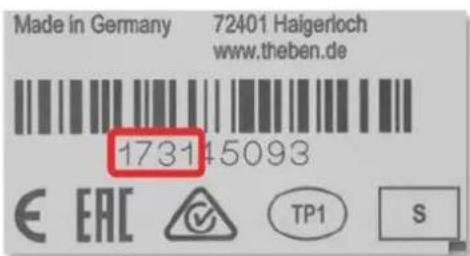

8 Notes de version. 91

1 Fonctionnalités

Actionneur de commutation a 8 canaux ou actionneur de store a 4 canaux MIX2
- Module de base MIX2
- Permet une extension à 24 canaux maximum
- Sélection flexible de fonction du canal, comme actioneur de commutation ou comme actioneur de store, pour la commande des entrainements de stores, des dispositifs de protection contre le soleil ou les regards, des lucarnes et des chapets d'áération (pour la fonction de store, à chaque fois deux canaux adjacents sont regroupés)
- Chaque module de base peut receivevoir jusqu'à 2 modules d'extension MIX ou MIX2
- L'appareil et le module de bus KNX peuvent être remplacés indépendamment l'un de l'autre
- Le module de bus KNX amovible permet de replacer les apparciels sans qu'une reprogrammation soit nécessaire
- La mise en service manuelle et la commande des actionneurs sont également possibles sans le module de bus KNX
- Affichage de l'etat de commutation de chaque canal via des LED
Commande manuelle sur l'appareil (meme sans tension de bus)
- Propriétés régables : par ex. commutation, commutation temporisée, fonction impulsions
- Fonctions logiques, type de contact (à ouverture / à fermeture), ainsi que la participation à des commandes centralisées telles que marche permanente, arrêt permanent, commutation centralisée et enregistrement / appel d'ambiance
- Fonctions de commutation : par ex. marche / arrêt, impulsion, temporisation marche / arrêt, minuterie avec préchauffage
- Fonctions logiques : par ex. verrouiller, ET, autoriser, OU

2 Appareils MIX2 et FIX1/FIX2

Le present manuel décrit les apparèils MIX2 et peut également être utilisé pour les apparèils de la série FIX.

Un appeareil FIX1 se compeote comme un module de base MIX2.

Un apparéil FIX2 se comporte comme un module de base MIX2 et un module d'extension du même type (par ex. actioneur de store) dans un même boîtier.

Les appareils de la série FIX (^ de ref. 494..):

Ne sont pas extensibles
Ne peuvent pas etre combinés

Les fonctions restantes sont identiques a celles de la série MIX2.

3 Appareils MIX et MIX2

La série MIX2 se compose, entre autre, des apparciels de base RMG 4 I, RMG 8 S, RMG 8 T, DMG 2 T, JMG 4 T, JMG 4 T 24V, HMG 6 T, ainsi que des extensions RME 4 I, RME 8 S, RME 8 T, DME 2 T, JME 4 T, JME 4 T 24V, HMG 6 T (04/2014).

L'appareil de base MIX2 peut receivevoir différents appareils d'extension MiX et MIX2.

Tableau 1

Type d'appareil	N° de réf.	Désignation	Utilisable avec l'appareil de base..
Type d'appareil	N° de réf.	Désignation	de la série MIX de la série MIX2
Appareils de base MIX2	493...	RMG 4 I, RMG 8 S, RMG 8 T, DMG 2 T, JMG 4 T, JMG 4 T 24V, HMG 6 T.	- -
Extensions MIX2	493...	RME 4 I, RME 8 S, RME 8 T, DME 2 T, JME 4 T, JME 4 T 24V, HME 6 T.	Non Oui
Appareils de base MIX	491...	BMG 6, DMG 2 S, HMG 4, JMG 4 S, RMG 4 S, RMG 4 C-Last, SMG 2 S.	- -
Extensions MIX	491...	BME 6, DME 2 S, HME 4, JME 4 S, RME 4 S, RME 4 C-Last, SME 2 S.	Oui Oui*

Représentation adaptée des paramètres et numérotation des objets.

3.1 Manipulation

Chaque canal peut être commuté via les touches de l'appareil, indépendamment de tous les paramètres. Une LED d'état affiche l'état de commutation ou le sens de déplacement actuel. Les canaux peuvent être paramétrés aussi bien comme actionneur de commutation que comme actionneur de store.

Si les canaux C1, C2, C3, ou C4 sont définis comme actioneur de commutation, C5 à C8 restent également disponibles comme canaux d'actionneur de commutation.
Pour la fonction stores ou volets roulants, 2 canaux sont nécessaires pour chaque entrainment.

Tableau 2 : Affectation de canaux et sens de déplacement pour l'actionneur de store*

Premier entrainement	Deuxième entrainement	Troisième entrainement	Quatrième entrainement
▲ C1	▲ C2	▲ C3	▲ C4
▼ C5	▼ C6	▼ C7	▼ C8

*Cas indications de déplacement s'appliquent uniquement lorsque le paramètre Sens de déplacement des entrainements = Normal est régle.

Lorsque le mode Manuel est enclenché (touche Manuel), tous les télégrammes du bus sont ignores et la commande des canaux se fait exclusivement avec les touches.

Les télégrammes sur les objets Sécurité et Sécurité avec priorite sont cependant tout de même exécutés.

Le fonctionnement des touches et des LED requiert une tension réseau ; une tension de bus ou un module de bus n'est pas nécessaire.

4 Caractéristiques techniques

Tension de service KNX	Tension du bus, ≤ 4 mA
Tension de service	110-240 V CA
Fréquence	50 - 60 Hz
Consommation en veille	0,3 W / 0,5W1
Type de montage	Rails DIN
Largeur	4 TE / 8 TE1
Type de raccordement	Bornier pour le bus KNX
Section de cable max.	Massif: 0,5 mm² (Ø 0,8) jusqu'à 4 mm² \| Toron avec bague d'extrémité: 0,5 mm² jeuqu'à 2,5 mm²
Nombre de canaux	8 canaux de commutation ou 4 de store 16 canaux de commutation ou 8 de store1
Type de contact	Contact à fermeture, 16 A, 3 A
Distance d'ouverture	< 3 mm
Charge ohmique	3 680 W
Charge de lampes à incandescence / lampes à halogène	2 000 W
Charge de tubes fluorescentes (ballast conventionnel) compensés en parallèle	1 300 W (140 μF)
Charge de tubes fluorescentes (ballast conventionnel) non compensés	2 000 VA
Charge de tubes fluorescentes (RPE)	1 200 W
Lampes fluocompactes	300 W
Lampe LED	< 2 W = 55 W > 2 W = 600 W
Tension de sortie	240 V CA
Sortie de commutation	Libre de potentiel
Commutation de différents phases	Possible
Adapté à la TBTS	Oui, si tous les canaux commutent de la TBTS
Température ambiente	-5 °C ... +45 °C
Dégré de protection	IP 20
Classe de protection	II

^1 RM 16 T

5 Le programme d'application « MIX2 V1.B (1.11) »

5.1 Sélection dans la base de données produits

Fabricant	THEBEN AG
Famille de produits	Sorties scénario
Type de produit	RMG 8 T
Nom du programme	MIX2 V1.B (1.11)

La base de données ETS peut être téléchargeé à l'adresse suivante: www.theben.de/downloads.

Tableau 3

Nombre d'objects de communication:	254
Nombre d'adresses de groupe:	254
Nombre d'associations:	255

5.2 Objects de communication

Les objets se divisent en objets relatifs aux canaux et objets commun

La fonction des objets dépend de la fonction de canal sélectionnée, c'est-à-dire actioneur de commutation ou de store.

5.2.1 Objets relatifs aux canaux pour l'actionneur de commutation

Tableau 4

N° N	Nom de l'objet Fonction		Type DPT	Flags
N° N	Nom de l'objet Fonction		Type DPT	C	R	W	T
0	RMG 8 T Canal C1	Objet de commutation	1 bit 1 001	C	R W	-
	RMG 8 T Canal C1 Valeur	seuil 0..255	1 octet 5 010	C	R W	-
	RMG 8 T Canal C1	Valeur seuil 0..65535	2 octets 7 001	C	R W	-
	RMG 8 T Canal C1 Valeur	seuil EIS 5 (DPT9.xxx)	2 octets 9.xxx	C	R W	-
	RMG 8 T Canal C1 Valeur	seuil en pourcentage	1 octet 5 001	C	R W	-
1	RMG 8 T Canal C1	Entrée logique dans la fonction OU	1 bit 1 001	C	R W	-
	RMG 8 T Canal C1	Entrée logique dans la fonction ET	1 bit 1 001	C	R W	-
	RMG 8 T Canal C1	Entrée logique dans la fonction OU exclusif	1 bit 1 001	C	R W	-
2	RMG 8 T Canal C1	Verrouiller	1 bit 1 003	C	R W	-
3	RMG 8 T Canal C1	Appeler / enregistrer les scènes	1 octet 18 001	C	R W T
4	RMG 8 T Canal C1	Déverrouiller les scènes = 1	1 bit 1 003	C	R W	-
4	RMG 8 T Canal C1	Verrouiller les scènes = 1	1 bit 1 003	C	R W	-
5	RMG 8 T Canal C1	Indiquer l'état Marche / Arrêt	1 bit 1 001	C	R - T
6	RMG 8 T Canal C1	Indication d'état heures de fonctionnement	2 octets 7 001	C	R W T
6	RMG 8 T Canal C1	Temps jusqu'àu prochain service	2 octets 7 001	C	R W T
7	RMG 8 T Canal C1	Service nécessaire	1 bit 1 001	C	R - T
8	RMG 8 T Canal C1	Remise à zéro heures de fonctionnement	1 bit 1 001	C	R W	-
	RMG 8 T Canal C1	Remise à zéro du service	1 bit 1 001	C	R W	-
	RMG 8 T Canal C1 Commutation avec priorité	2 bits 2 001	2 bits 2 001	C	R W	-

Suite :

N° N	Nom de l'objet Fonction		Type DPT	Flags
N° N	Nom de l'objet Fonction		Type DPT	C	R	W	T
10	RMG 8 T Canal C2	Objet de commutation	1 bit 1 001	C	R W	-
	RMG 8 T Canal C2 Valeur	seuil 0..255	1 octet 5 010	C	R W	-
	RMG 8 T Canal C2 Valeur	seuil 0..65535	2 octets 7 001	C	R W	-
	RMG 8 T Canal C2 Valeur	seuil EIS 5 (DPT9.xxx)	2 octets 9.xxx	C	R W	-
	RMG 8 T Canal C2	Valeur seuil en pourcentage	1 octet 5 001	C	R W	-
11	RMG 8 T Canal C2	Entrée logique dans la fonction OU	1 bit 1 001	C	R W	-
	RMG 8 T Canal C2	Entrée logique dans la fonction ET	1 bit 1 001	C	R W	-
	RMG 8 T Canal C2	Entrée logique dans la fonction OU exclusif	1 bit 1 001	C	R W	-
12	RMG 8 T Canal C2	Verrouiller	1 bit 1 003	C	R W	-
13	RMG 8 T Canal C2	Appeler / enregistrer les scènes	1 octet 18 001	C	R W T
14	RMG 8 T Canal C2	Déverrouiller les scènes = 1	1 bit 1 003	C	R W	-
14	RMG 8 T Canal C2	Verrouiller les scènes = 1	1 bit 1 003	C	R W	-
15	RMG 8 T Canal C2	Indiquer l'état Marche / Arrêt	1 bit 1 001	C	R - T
16	RMG 8 T Canal C2	Indication d'état heures de fonctionnement	2 octets 7 001	C	R W T
16	RMG 8 T Canal C2	Temps jusqu'àu prochain service	2 octets 7 001	C	R W T
17	RMG 8 T Canal C2	Service nécessaire	1 bit 1 001	C	R - T
18	RMG 8 T Canal C2	Remise à zéro heures de fonctionnement	1 bit 1 001	C	R W	-
	RMG 8 T Canal C2	Remise à zéro du service	1 bit 1 001	C	R W	-
	RMG 8 T Canal C2	Commutation avec priorité	2 bits 2 001	C	R W	-
20	RMG 8 T Canal C3	Objet de commutation	1 bit 1 001	C	R W	-
	RMG 8 T Canal C3 Valeur	seuil 0..255	1 octet 5 010	C	R W	-
	RMG 8 T Canal C3 Valeur	seuil 0..65535	2 octets 7 001	C	R W	-
	RMG 8 T Canal C3 Valeur	seuil EIS 5 (DPT9.xxx)	2 octets 9.xxx	C	R W	-
	RMG 8 T Canal C3 Valeur	seuil en pourcentage	1 octet 5 001	C	R W	-

Suite :

N° N	Nom de l'objet Fonction		Type DPT	Flags
N° N	Nom de l'objet Fonction		Type DPT	C	R	W	T
21	RMG 8 T Canal C3	Entrée logique dans la fonction OU	1 bit 1001	C	R W	-
	RMG 8 T Canal C3	Entrée logique dans la fonction ET	1 bit 1001	C	R W	-
	RMG 8 T Canal C3	Entrée logique dans la fonction OU exclusif	1 bit 1001	C	R W	-
22	RMG 8 T Canal C3	Verrouiller	1 bit 1003	C	R W	-
23 RMG 8 T Canal C3		Appeler / enregistrer les scènes	1 octet 18 001	C	R W	T
24	RMG 8 T Canal C3	Déverrouiller les scènes = 1	1 bit 1003	C	R W	-
24	RMG 8 T Canal C3	Verrouiller les scènes = 1	1 bit 1003	C	R W	-
25	RMG 8 T Canal C3	Indiquer l'état Marche / Arrêt	1 bit 1001	C	R - T
26	RMG 8 T Canal C3	Indication d'état heures de fonctionnement	2 octets 7 001	C	R W T
26	RMG 8 T Canal C3	Temps jusqu'àu prochain service	2 octets 7 001	C	R W T
27	RMG 8 T Canal C3	Service nécessaire	1 bit 1001	C	R - T
28	RMG 8 T Canal C3	Remise à zéro heures de fonctionnement	1 bit 1001	C	R W	-
	RMG 8 T Canal C3	Remise à zéro du service	1 bit 1001	C	R W	-
	RMG 8 T Canal C3 Commutation avec priorité		2 bits 2001	C	R W	-
30	RMG 8 T Canal C4	Objet de commutation	1 bit 1001	C	R W	-
	RMG 8 T Canal C4 Valeur	seuil 0..255	1 octet 5 010	C	R W	-
	RMG 8 T Canal C4 Valeur	seuil 0..65535	2 octets 7 001	C	R W	-
	RMG 8 T Canal C4 Valeur	seuil EIS 5 (DPT9.xxx)	2 octets 9.xxx	C	R W	-
	RMG 8 T Canal C4 Valeur	seuil en pourcentage	1 octet 5 001	C	R W	-
31	RMG 8 T Canal C4	Entrée logique dans la fonction OU	1 bit 1001	C	R W	-
	RMG 8 T Canal C4	Entrée logique dans la fonction ET	1 bit 1001	C	R W	-
	RMG 8 T Canal C4	Entrée logique dans la fonction OU exclusif	1 bit 1001	C	R W	-
32	RMG 8 T Canal C4	Verrouiller	1 bit 1003	C	R W	-

Suite :

N° N	Nom de l'objet Fonction		Type DPT	Flags
N° N	Nom de l'objet Fonction		Type DPT	C	R	W	T
33	RMG 8 T Canal C4	Appeler / enregistrer les scènes	1 octet 18 001	☐	R W	T
34	RMG 8 T Canal C4	Déverrouiller les scènes = 1	1 bit 1 003	C	R W	-
34	RMG 8 T Canal C4	Verrouiller les scènes = 1	1 bit 1 003	C	R W	-
35	RMG 8 T Canal C4	Indiquer l'état Marche / Arrêt	1 bit 1 001	C	R -	T
36	RMG 8 T Canal C4	Indication d'état heures de fonctionnement	2 octets 7 001	C	R W	T
36	RMG 8 T Canal C4	Temps jusqu'àu prochain service	2 octets 7 001	C	R W	T
37	RMG 8 T Canal C4	Service nécessaire	1 bit 1 001	C	R -	T
38	RMG 8 T Canal C4	Remise à zéro heures de fonctionnement	1 bit 1 001	C	R W	-
	RMG 8 T Canal C4	Remise à zéro du service	1 bit 1 001	C	R W	-
	RMG 8 T Canal C4 Commutation avec priorité	2 bits 2 001	C	R W	-
40	RMG 8 T Canal C5	Objet de commutation	1 bit 1 001	C	R W	-
	RMG 8 T Canal C5 Valeur	seuil 0..255	1 octet 5 010	C	R W	-
	RMG 8 T Canal C5 Valeur	seuil 0..65535	2 octets 7 001	C	R W	-
	RMG 8 T Canal C5 Valeur	seuil EIS 5 (DPT9.xxx)	2 octets 9.xxx	C	R W	-
	RMG 8 T Canal C5 Valeur	seuil en pourcentage	1 octet 5 001	C	R W	-
41	RMG 8 T Canal C5	Entrée logique dans la fonction OU	1 bit 1 001	C	R W	-
	RMG 8 T Canal C5	Entrée logique dans la fonction ET	1 bit 1 001	C	R W	-
	RMG 8 T Canal C5	Entrée logique dans la fonction OU exclusif	1 bit 1 001	C	R W	-
42	RMG 8 T Canal C5	Verrouiller	1 bit 1 003	C	R W	-
43	RMG 8 T Canal C5	Appeler / enregistrer les scènes	1 octet 18 001	C	R W	T
44	RMG 8 T Canal C5	Déverrouiller les scènes = 1	1 bit 1 003	C	R W	-
44	RMG 8 T Canal C5	Verrouiller les scènes = 1	1 bit 1 003	C	R W	-
45	RMG 8 T Canal C5	Indiquer l'état Marche / Arrêt	1 bit 1 001	C	R -	T

Suite :

N° N	Nom de l'objet Fonction		Type DPT	Flags
N° N	Nom de l'objet Fonction		Type DPT	C	R	W	T
46	RMG 8 T Canal C5	Indication d'état heures de fonctionnement	2 octets7 001	C	R	W	T
46	RMG 8 T Canal C5	Temps jusqu'àu prochain service	2 octets7 001	C	R	W	T
47	RMG 8 T Canal C5	Service nécessaire	1 bit1 001	C	R	-	T
48	RMG 8 T Canal C5	Remise à zéro heures de fonctionnement	1 bit1 001	C	R	W	-
	RMG 8 T Canal C5	Remise à zéro du service	1 bit1 001	C	R	W	-
	RMG 8 T Canal C5 Commutation avec priorité	2 bits2 001	C	R	W	-
50	RMG 8 T Canal C6	Objet de commutation	1 bit1 001	C	R	W	-
	RMG 8 T Canal C6 Valeur	seuil 0..255	1 octet5 010	C	R	W	-
	RMG 8 T Canal C6 Valeur	seuil 0..65535	2 octets7 001	C	R	W	-
	RMG 8 T Canal C6 Valeur	seuil EIS 5 (DPT9.xxx)	2 octets9.xxx	C	R	W	-
	RMG 8 T Canal C6 Valeur	seuil en pourcentage	1 octet5 001	C	R	W	-
51	RMG 8 T Canal C6	Entrée logique dans la fonction OU	1 bit1 001	C	R	W	-
	RMG 8 T Canal C6	Entrée logique dans la fonction ET	1 bit1 001	C	R	W	-
	RMG 8 T Canal C6	Entrée logique dans la fonction OU exclusif	1 bit1 001	C	R	W	-
52	RMG 8 T Canal C6	Verrouiller	1 bit1 003	C	R	W	-
53 RMG 8 T Canal C6	Appeler / enregistrer les scènes	1 octet18 001	C	R	W	T
54	RMG 8 T Canal C6	Déverrouiller les scènes = 1	1 bit1 003	C	R	W	-
54	RMG 8 T Canal C6	Verrouiller les scènes = 1	1 bit1 003	C	R	W	-
55	RMG 8 T Canal C6	Indiquer l'état Marche / Arrêt	1 bit1 001	C	R	-	T
56	RMG 8 T Canal C6	Indication d'état heures de fonctionnement	2 octets7 001	C	R	W	T
56	RMG 8 T Canal C6	Temps jusqu'àu prochain service	2 octets7 001	C	R	W	T
57	RMG 8 T Canal C6	Service nécessaire	1 bit1 001	C	R	-	T

Suite :

N° N	Nom de l'objet Fonction		Type DPT	Flags
N° N	Nom de l'objet Fonction		Type DPT	C	R	W	T
58	RMG 8 T Canal C6	Remise à zéro heures de fonctionnement	1 bit1 001	C	R W	-
	RMG 8 T Canal C6	Remise à zéro du service	1 bit1 001	C	R W	-
	RMG 8 T Canal C6 Commutation avec priorité	2 bits2 001	C	R W	-
60	RMG 8 T Canal C7	Objet de commutation	1 bit1 001	C	R W	-
	RMG 8 T Canal C7 Valeur	seuil 0..255	1 octet5 010	C	R W	-
	RMG 8 T Canal C7 Valeur	seuil 0..65535	2 octets7 001	C	R W	-
	RMG 8 T Canal C7 Valeur	seuil EIS 5 (DPT9.xxx)	2 octets9.xxx	C	R W	-
	RMG 8 T Canal C7 Valeur	seuil en pourcentage	1 octet5 001	C	R W	-
61	RMG 8 T Canal C7	Entrée logique dans la fonction OU	1 bit1 001	C	R W	-
	RMG 8 T Canal C7	Entrée logique dans la fonction ET	1 bit1 001	C	R W	-
	RMG 8 T Canal C7	Entrée logique dans la fonction OU exclusif	1 bit1 001	C	R W	-
62	RMG 8 T Canal C7	Verrouiller	1 bit1 003	C	R W	-
63 RMG 8 T Canal C7		Appeler / enregistrer les scènes	1 octet18 001	C	R W T
64	RMG 8 T Canal C7	Déverrouiller les scènes = 1	1 bit1 003	C	R W	-
64	RMG 8 T Canal C7	Verrouiller les scènes = 1	1 bit1 003	C	R W	-
65	RMG 8 T Canal C7	Indiquer l'état Marche / Arrêt	1 bit1 001	C	R - T
66	RMG 8 T Canal C7	Indication d'état heures de fonctionnement	2 octets7 001	C	R W T
66	RMG 8 T Canal C7	Temps jusqu'àu prochain service	2 octets7 001	C	R W T
67	RMG 8 T Canal C7	Service nécessaire	1 bit1 001	C	R - T
68	RMG 8 T Canal C7	Remise à zéro heures de fonctionnement	1 bit1 001	C	R W	-
	RMG 8 T Canal C7	Remise à zéro du service	1 bit1 001	C	R W	-
	RMG 8 T Canal C7 Commutation avec priorité	2 bits2 001	C	R W	-

Suite :

N° N	Nom de l'objet Fonction		Type DPT	Flags
N° N	Nom de l'objet Fonction		Type DPT	C	R	W	T
69	RMG 8 T Canal C8	Objet de commutation	1 bit 1001	C	R W	-
	RMG 8 T Canal C8 Valeur	seuil 0..255	1 octet 5010	C	R W	-
	RMG 8 T Canal C8 Valeur	seuil 0..65535	2 octets 7001	C	R W	-
	RMG 8 T Canal C8 Valeur	seuil EIS 5 (DPT9.xxx)	2 octets 9.xxx	C	R W	-
	RMG 8 T Canal C8 Valeur	seuil en pourcentage	1 octet 5001	C	R W	-
70	RMG 8 T Canal C8	Entrée logique dans la fonction OU	1 bit 1001	C	R W	-
	RMG 8 T Canal C8	Entrée logique dans la fonction ET	1 bit 1001	C	R W	-
	RMG 8 T Canal C8	Entrée logique dans la fonction OU exclusif	1 bit 1001	C	R W	-
71	RMG 8 T Canal C8	Verrouiller	1 bit 1003	C	R W	-
72	RMG 8 T Canal C8	Appeler / enregistrer les scènes	1 octet 18001	C	R W	T
73	RMG 8 T Canal C8	Déverrouiller les scènes = 1	1 bit 1003	C	R W	-
73	RMG 8 T Canal C8	Verrouiller les scènes = 1	1 bit 1003	C	R W	-
74	RMG 8 T Canal C8	Indiquer l'état Marche / Arrêt	1 bit 1001	C	R - T
75	RMG 8 T Canal C8	Indication d'état heures de fonctionnement	2 octets 7001	C	R W	T
75	RMG 8 T Canal C8	Temps jusqu'àu prochain service	2 octets 7001	C	R W	T
76	RMG 8 T Canal C8	Service nécessaire	1 bit 1001	C	R - T
77	RMG 8 T Canal C8	Remise à zéro heures de fonctionnement	1 bit 1001	C	R W	-
	RMG 8 T Canal C8	Remise à zéro du service	1 bit 1001	C	R W	-
	RMG 8 T Canal C8 Commutation avec priorité	2 bits 2001	2 bits 2001	C	R W	-
80 237	Modules d'extension 1 et 2 : voir ci-dessous, Aperçu des objets relatifs aux canaux..

Tableau 5: Aperçu des objets relatifs aux canaux, canaux d'actionneur de commutation

MODULE DE BASE : RMG 8 T
C1	C2	C3	C4	C5	C6	C7	C8
0	10	20	30	40	50	60	69
1	11	21	31	41	51	61	70
2	12	22	32	42	52	62	71
3	13	23	33	43	53	63	72
4	14	24	34	44	54	64	73
5	15	25	35	45	55	65	74
6	16	26	36	46	56	66	75
7	17	27	37	47	57	67	76
8	18	28	38	48	58	68	77
1E EXTENSION : RME 8 T
C1	C2	C3	C4	C5	C6	C7	C8
80 90	100 110 120	130 140 149
81 91	101 111 121	131 141 150
82 92	102 112 122	132 142 151
83 93	103 113 123	133 143 152
84 94	104 114 124	134 144 153
85 95	105 115 125	135 145 154
86 96	106 116 126	136 146 155
87 97	107 117 127	137 147 156
88 98	108 118 128	138 148 157
2E EXTENSION : RME 8 T
C1	C2	C3	C4	C5	C6	C7	C8
160 170	180 190 200	210 220 229
161 171	181 191 201	211 221 230
162 172	182 192 202	212 222 231
163 173	183 193 203	213 223 232
164 174	184 194 204	214 224 233
165 175	185 195 205	215 225 234
166 176	186 196 206	216 226 235
167 177	187 197 207	217 227 236
168 178	188 198 208	218 228 237

5.2.2 Objects relatifs aux canaux pour actionneur de store :

Pour la fonction store, à chaque fois 2 canaux (par ex. C1+C5) sont regroupés. Les nombres d'objects ne sont donc pas dans un ordre continu.

Tableau 6 :

N° N	Nom de l'objet Fonction		Type DPT	Flags
N° N	Nom de l'objet Fonction		Type DPT	C	R	W	T
0	RMG 8 T Canal C1	MONTÉE / DESCENTE	1 bit 1 008	C	R W	-
1	RMG 8 T Canal C1	Pas / Stop	1 bit 1 010	C	R W	-
2	RMG 8 T Canal C1 % Hauteur		1 octet 5 001	C	R W	-
3	RMG 8 T Canal C1	% Lamelle	1 octet 5 001	C	R W	-
4	RMG 8 T Canal C1	Verrouiller le comport / l'automatisation	1 bit 1 003	C	R W	-
5	RMG 8 T Canal C1	I = Verrouillage	1 bit 1 003	C	R W	-
5	RMG 8 T Canal C1	I = Déverrouillage	1 bit 1 003	C	R W	-
6	RMG 8 T Canal C1	Appeler / enregistrer les scènes	1 octet 18 001	C	R W	-
7	RMG 8 T Canal C1	Déverrouiller les scènes = 1	1 bit 1 003	C	R W	-
7	RMG 8 T Canal C1	Verrouiller les scènes = 1	1 bit 1 003	C	R W	-
8	RMG 8 T Canal C1	Sécurité avec priorité	2 bits 2 003	C	R W	-
40	RMG 8 T Canal C1	Position A	1 bit 1 003	C	R W	-
41	RMG 8 T Canal C1	Position B	1 bit 1 003	C	R W	-
42	RMG 8 T Canal C1	Position C	1 bit 1 003	C	R W	-
43	RMG 8 T Canal C1	Indication Hauteur %	1 octet 5 001	C	R -	T
43	RMG 8 T Canal C1	Indication Hauteur 1 bit	1 bit 1.009	C	R -	T
44	RMG 8 T Canal C1	Indication position Lamelles %	1 octet 5 001	C	R -	T

Suite :

N° N	Nom de l'objet Fonction		Type DPT	Flags
				C	R	W	T
10	RMG 8 T Canal C2	MONTÉE / DESCENTE	1 bit	C	R	W	-
			1 008
11	RMG 8 T Canal C2	Pas / Stop	1 bit	C	R	W	-
			1 010
12 RMG 8 T Canal C2 % Hauteur			1 octet	C	R	W	-
			5 001
13	RMG 8 T Canal C2	% Lamelle	1 octet	C	R	W	-
			5 001
14 RMG 8 T Canal C2	Verrouiller le comport / l'automatisation		1 bit	C	R	W	-
			1 003
15	RMG 8 T Canal C2	I = Verrouillage	1 bit	C	R	W	-
	RMG 8 T Canal C2	I = Déverrouillage	1 003		C	R	W
16 RMG 8 T Canal C2	Appeler / enregistrer les scènes		1 octet	C	R	W	-
			18 001
17	RMG 8 T Canal C2	Déverrouiller les scènes = 1	1 bit	C	R	W	-
	RMG 8 T Canal C2	Verrouiller les scènes = 1	1 003		C	R	W
18	RMG 8 T Canal C2	Sécurité avec priorité	2 bits	C	R	W	-
			2 003
50	RMG 8 T Canal C2	Position A	1 bit	C	R	W	-
			1 003
51	RMG 8 T Canal C2	Position B	1 bit	C	R	W	-
			1 003
52	RMG 8 T Canal C2	Position C	1 bit	C	R	W	-
			1 003
53 RMG 8 T Canal C2	Indication Hauteur %		1 octet	C	R -	T
			5 001
	Indication Hauteur 1 bit		1 bit	C	R -	T
			1.009
54	RMG 8 T Canal C2	Indication position Lamelles %	1 octet	C	R -	T
			5 001
20	RMG 8 T Canal C3	MONTÉE / DESCENTE	1 bit	C	R	W	-
			1 008
21	RMG 8 T Canal C3	Pas / Stop	1 bit	C	R	W	-
			1 010
22 RMG 8 T Canal C3 % Hauteur			1 octet	C	R	W	-
			5 001
23	RMG 8 T Canal C3	% Lamelle	1 octet	C	R	W	-
			5 001
24 RMG 8 T Canal C3	Verrouiller le comport / l'automatisation		1 bit	C	R	W	-
			1 003
25	RMG 8 T Canal C3	I = Verrouillage	1 bit	C	R	W	-
	RMG 8 T Canal C3	I = Déverrouillage	1 003		C	R	W
26 RMG 8 T Canal C3	Appeler / enregistrer les scènes		1 octet	C	R	W	-
			18 001

Suite :

N°	Nom de l'objet Fonction		Type DPT	Flags
				C	R	W	T
27	RMG 8 T Canal C3	Verrouiller les scènes = 1	1 bit	C	R	W	-
	RMG 8 T Canal C3	Déverrouiller les scènes = 1	1 003	C	R	W	-
28	RMG 8 T Canal C3	Sécurité avec priorité	2 bits	C	R	W	-
			2 003
60	RMG 8 T Canal C3	Position A	1 bit	C	R	W	-
			1 003
61	RMG 8 T Canal C3	Position B	1 bit	C	R	W	-
			1 003
62	RMG 8 T Canal C3	Position C	1 bit	C	R	W	-
			1 003
63 RMG 8 T Canal C3	Indication Hauteur %	1 octet	C	R -	T
		5 001
	Indication Hauteur 1 bit	1 bit	C	R -	T
		1.009
64	RMG 8 T Canal C3	Indication position Lamelles %	1 octet	C	R -	T
		5 001
30	RMG 8 T Canal C4	MONTÉE / DESCENTE	1 bit	C	R	W	-
			1 008
31	RMG 8 T Canal C4	Pas / Stop	1 bit	C	R	W	-
			1 010
32 RMG 8 T Canal C4 % Hauteur		1 octet	C	R	W	-
		5 001
33	RMG 8 T Canal C4	% Lamelle	1 octet	C	R	W	-
			5 001
34 RMG 8 T Canal C4	Verrouiller le comport / l'automatisation	1 bit	C	R	W	-
		1 003
35	RMG 8 T Canal C4	I = Déverrouillage	1 bit	C	R	W	-
	RMG 8 T Canal C4	I = Verrouillage	1 003		C	R	-
36 RMG 8 T Canal C4	Appeler / enregistrer les scènes	1 octet	C	R	W	-
		18 001
37	RMG 8 T Canal C4	Verrouiller les scènes = 1	1 bit	C	R	W	-
	RMG 8 T Canal C4	Déverrouiller les scènes = 1	1 003		C	R	-
38	RMG 8 T Canal C4	Sécurité avec priorité	2 bits	C	R	W	-
			2 003
70	RMG 8 T Canal C4	Position A	1 bit	C	R	W	-
			1 003
71	RMG 8 T Canal C4	Position B	1 bit	C	R	W	-
			1 003
72	RMG 8 T Canal C4	Position C	1 bit	C	R	W	-
			1 003
73 RMG 8 T Canal C4	Indication Hauteur %	1 octet	C	R -	T
		5 001
	Indication Hauteur 1 bit	1 bit	C	R -	T
		1.009
74	RMG 8 T Canal C4	Indication position Lamelles %	1 octet	C	R -	T
			5 001
80 237	Modules d'extension 1 et 2 : voir ci-dessous, Aperçu des objets relatifs aux canaux..

Tableau 7: Aperçu des objets relatifs aux canaux, canaux de store

MODULE DE BASE : RMG 8 T				1E EXTENSION : RME 8 T				2E EXTENSION : RME 8 T
C1	C2	C3	C4	C1	C2	C3	C4	C1	C2	C3	C4
0 10	20 30	80 90	100 110	160 170	180 190
1 11	21 31	81 91	101 111	161 171	181 191
2 12	22 32	82 92	102 112	162 172	182 192
3 13	23 33	83 93	103 113	163 173	183 193
4 14	24 34	84 94	104 114	164 174	184 194
5 15	25 35	85 95	105 115	165 175	185 195
6 16	26 36	86 96	106 116	166 176	186 196
7 17	27 37	87 97	107 117	167 177	187 197
8 18	28 38	88 98	108 118	168 178	188 198
40 50	60 69			120	130	140	149	200 2	10 220	229
41 51	61 70			121	131	141	150	201 2	11 221	230
42 52	62 71			122	132	142	151	202 2	12 222	231
43 53	63 72			123	133	143	152	203 2	13 223	232
44 54	64 73			124	134	144	153	204 2	14 224	233

5.2.3 Objects communs :

Ces objets sont en partie utilisés par l'appareil de base et les deux apparèils d'extension.

Tableau 8 :

N° N	Nom de l'objet Fonction		Type DPT	Flags
N° N	Nom de l'objet Fonction		Type DPT	C	R	W	T
78	RMG 8 T	Manuel	1 bit 1 001	C	R W	T
158	EM1 RME 8 T
238	EM2 RME 8 T
79	RMG 8 T*	Indication d'etat général	4 octets 27 001	C	R -	T
159	EM1 RME 8 T*
239	EM2 RME 8 T*
240	MARCHE permanente centralisée	RMG4I/8x, DMG/E2x, SME2S	1 bit 1 001	C	R W	T
241	ARRÊT permanent centralisé	RMG4I/8x, DMG/E2x, SME2S	1 bit 1 001	C	R W	T
242	Commutation centralisée RMG4I/8x	DMG/E2x, SME2S	1 bit 1 001	C	R W	T
243	Appeler / enregistrer des scènes centralisées	RMG4I/8x, DMG/E2x, JMG/E4x, SME2S	1 octet 18 001	C	R W	T
244	Sécurité centrale 1	JMG/E4T, RMG/E8T (vent), JME4S	1 bit 1 001	C	R W
245	Sécurité centrale 2	JMG/E4T, RMG/E8T (vent), JME4S	1 bit 1 001	C	R W
246	Sécurité centrale 3	JMG/E4T, RMG/E8T (vent), JME4S	1 bit 1 001	C	R W
247	Montée / descente centralisée	JMG/E 4 T, RMG/E 8 T, JME 4 S	1 bit 1 008	C	R W
248	Sécurité centrale Pluie	JMG/E 4 T, RMG/E 8 T	1 bit 1 001	C	R W
249	Sécurité centrale Gel	JMG/E 4 T, RMG/E 8 T	1 bit 1 001	C	R W
250	Version du coupleur de bus	Envoyer	14 octets 16 001	C	R -	T
251	Version de l'appareil de base Envoyer		14 octets 16 001	C	R -	T
252	Version du 1er appeareil d'extension	Envoyer	14 octets 16 001	C	R -	T
253	Version du 2e appeareil d'extension	Envoyer	14 octets 16 001	C	R -	T

*Pour canaux d'actionneur de commutation uniquement.

5.2.4 Description des objets pour l'actionneur de commutation (canal C1)

Objet 0 « Objet de commutation, valeur seuil en pourcentage, valeur seuil 0..255, valeur seuil EIS 5 (DPT 9.xxx), valeur seuil 0..65535 »

Cet objet permet de déclencher la fonction de canal régée (voir paramètre : Fonction du canal).

La fonction du canal paramétrée peut être déclenchée par un télégramme d'1 bit ou par le dépassement d'un seuil (telegramme de 8 ou 16 bits).

Tableau 9 :

Paramètres		Déclenchement de la fonction du canal par
Déclenchement de la fonction via	Type d'objet de valeur seuil	Déclenchement de la fonction du canal par
Objet de commutation		Télégramme 1 bit
Dépassement de la valeur seuil	Type d'objet : pourcentage (DPT 5001)	Dépassement de la valeur en pourcentage
	Type d'objet : valeur de comptage 0..255 (DPT 5010)	Valeur quelconque dans la plaque indiquée
	Type d'objet : valeur de comptage 0..65535 (DPT 7001)	Valeur quelconque dans la plaque indiquée
	Type d'objet : EIS5 par ex. CO2, luminosite (DPT 9.xxx)	Nombre à virgule flottante de 2 octets

Objet 1 « Entre e logique dans la fonction ET, dans la fonction OU, dans la fonction OU exclusif »

Uniquement disponible lorsque la Fonction logique a ete activee (page de parametes Selection de la fonction).

Constitue un fonction logique en association avec l'objet 0 pour le déclenchement de la fonction du canal.

Objet 2 « Verrouiller »

Verrouille le fonctionnement du canal.

Le comportement en cas d'activation ou de désactivation du verrouillage peut être paramétré lorsqu'la fonction de verrouillage a été activée (page de paramètres Sélection de la fonction).

Objet 3 « Appeler / enregistrer la scene »

Uniquement disponible lorsque la fonction Scène a ete activee (page de parametes Selection de la fonction).

Cet objet permet de memoriser des scènes et de les rappeler ultérieurement.

Lors de l'enregistrement, l'etat actuel du canal est enregistré.

Cet état est alors méorisé sans tener compte de la manière dont il a été mis en œuvre (par les biais des instructions de commutation, des objets centraux ou des touches de l'appareil).

Lors du rappel, l'etat ainsi mémorisé est rétabli.

Tous les numérodescène de 1a64 sont pris en charge.

Chaque canal peut participer à 8 scènes.

Voir en annexe : les scènes

Objet 4 « Verrouiller les scènes = 1, Déverrouiller les scènes = 1 »

Verrouille la fonction de scène par un 1 ou un 0, selon le paramétrage.

Tant que le verrouillage est actif, l'enregistrement et l'appel des scènes n'est plus possible.

Objet 5 « Indiquer l'état Marche / Arrét »

Signale l'etat actuel du canal.

Selon le paramétrage, l'état peut également être signalé de manière inversée.

Objet 6 « Temps jusqu'au prochain service, Indication d'etat heures de fonctionnement »

Uniquement disponible lorsque la fonction de compteur d'heures de fonctionnement a ete activee (page de parametes Selection de la fonction).

Indique, selon le Type de compteur d'heures de fonctionnement sélectionné (page de paramètres Compteur d'heures de fonctionnement et service), le temps restant jusqu'à l'écoulement de l'intervalle de fonctionnement régle ou l'état actuel du compteur d'heures de fonctionnement.

Objet 7 « Service nécessaire »

Uniquement disponible lorsque la fonction de compteur d'heures de fonctionnement a eté activée (page de paramètres Sélection de la fonction) et Type de compteur d'heures de fonctionnement = Compteur de temps jusqu'àu prochain service.

Indique si l'intervalle de service paramétré est écoulé.

0 = Non ecoulé

1 = Intervalle de service ecoulé.

Objet 8 « Commutation avec priorité, Remise à zéro du service, Remise à zéro des heures de fonctionnement »

La fonction de l'objet dépend de l'activation ou de la non activation de la fonction de compteur d'heures de fonctionnement (page de paramètres Sélection de la fonction).

Activier le compteur d'heures de fonctionnement	Fonction Utilisation
Oui	Mise à zéro du service*	Remettre à zéro le compteur d'intervalle de service.
Oui	Mise à zéro heures de fonctionnement*	Remettre à zéro le compteur d'heures de fonctionnement
Non Commutation avec priorité		Commande prioritaire :
		État Obj. 8 État du canal
		0 Comme prédéfini par l'obj. 0**
		1
		2 ARRÊT
		3 MARCHE

Selon le paramétrage.
** Ou prédéfini par la logique, les objets centraux ou la scene

5.2.5 Description des objets pour l'actionneur de store (canal C1)

Pour la fonction store, à chaque fois 2 canaux (par ex. C1+C5) sont regroupés. Les nombres d'objects ne sont donc pas dans un ordre continu.

Obj 0 « MONTÉE / DESCENTE »

Monter les volets roulants / stores avec « 0 » et les baisser avec « 1 »

Obj 1 « Pas / Stop »

Lors du déplacement de l'entrainment, ce dernier s'arrête s'il recoit un télégramme Pas / Stop. Si a ce moment l'entrainment est arrêté, les stores exécutent alors une courte inclinaison des lamelles (Pas).

Pour les autres types d'entrainment, la position actuelle est adaptée vers le bas ou vers le haut en fonction de la direction du pas définie.

La direction du pas est différente selon qu'un « 0 » ou un « 1 » a été envoyé sur l'objet. Si le nombre de pas paramétré pour un returnement complet des lamelles est atteint, chaque pas n'est executé.

Obj 2 «% Hauteur»

Amener les volets roulants / stores a une hauteur précise.

La consigne est exprimée en %.

0% 3% = fin de course supérieure

100% = fin de course inférieure

Peut être verrouillé par l'objet Confort Automatism (voir ci-dessous).

Obj 3 «% Lamelle »

Définition d'une inclinaison précise des lamelles en %

Peut être verrouillé par l'objet Confort Automatism (voir ci-dessous)

Objet 4 « Verrouiller le comport / l'automatisation »

Un 1 sur cet objet verrouille les fonctions Entrainement 1 Hauteur et Entrainement 1 Lamelle.
Cette fonction est utilisée pour eviter un déréglage des stores par une personne extérieure et
par conséquent pour conserver une position préférentielle des lamelles du store.
La fonction Montée / Descente (Obj. 0) resteinchangée.

Objet 5 « Verrouillage / Déverrouillage »

Verrouille le fonctionnement du canal.

Le comportement en cas d'activation ou de désactivation du verrouillage peut être paramétré lorsqu'la fonction de verrouillage a été activée (page de paramètres Sélection de la fonction).

Objet 6 « Appeler / enregistrer les scènes »

Uniquement disponible lorsque la fonction Scène a ete activee (page de parametes Selection de la fonction).

Cet objet permet de memoriser des scènes et de les rappeler ultérieurement.

Lors de l'enregistrement, l'etat actuel du canal est enregistré.

Cet état est alors mémorisé sans tener compte de la manière dont il a été mis en œuvre (par les biais des instructions de commutation, des objets centraux ou des touches de l'appareil). Lors du rappel, l'état ainsi mémorisé est rétabli.

Tous les numérodescène de 1a63 sont pris en charge.

Chaque canal peut participer à 8 scènes.

Avec la valeur 63 (= scène 64), la scène active à ce moment s'arrête.

Voir en annexe : les scènes

Objet 7 « Verrouiller les scènes / Déverrouiller les scènes »

Verrouille la fonction de scene par un 1 ou un 0, selon le paramétrage.

Tant que le verrouillage est actif, l'enregistrement et l'appel des scènes n'est plus possible

Objet 8 « Sécurité avec priorité »

La sécurité avec priorité est utilisé lorsque les volets roulants ou les dispositifs de protection solaire doivent rester fixes en fin de course pour une durée quelconque, par ex. pour le nettoyage de fenêtres.

Ce mode de fonctionnement a le niveau de priorite le plus élevé.

Pendant que la sécurité avec priorité est active, toutes les instructions de déplacement (MONTÉE / DESCENTE, % Hauteur, Pas / Stop, Lamelle %), les autres objets de sécurité et la commande manuelle sont inscoreés.

Valeur Obj. 8	Sécurité avec priorité
0	Inactif
1	Inactif
2	MONTÉE
3	DESCENTE

La sécurité avec priorité s'arrête avec un 1 ou un 0.

Objet 40 « Position A »

L'entrainment est place dans la position A prédéfinie (préselection ou fin de course) avec un 1.

Voir page de paramètres Positions supérieures à 1 bit.

Objet 41 « Position B »

L'entrainment est place dans la position B prédéfinie (préselection ou fin de course) avec un 1.

Voir page de paramètres Positions supérieures à 1 bit.

Objet 42 « Position C »

L'entrainment est place dans la position C prédéfinie (préselection ou fin de course) avec un 1.

Voir page de paramètres Positions supérieures à 1 bit.

Objet 43 « Indication d'objet Hauteur »

Indication d'etat de la hauteur actuelle de l'entrainment en %.

Pour les apparèils à partir de la date de fabrication 08.2016 : également paramétrable comme télégramme 1 bit DPT1.009. Voir paramètre : format de l'indication d'état Hauteur.

Objet 44 « Indication d'etat Lamelle »

Indiciation de l'etat de la position actuelle des lamelles en %.

5.2.6 Description des objets commun

Objects 78, 158, 238 « Manuel »

Disponibles uniquement pour les appeareils de la série MIX2 (n^ de referece 493...) Active le mode Manuel sur le module correspondant ou envoie I'etat du mode Manuel.

Télégramme	Signification	Explication
0 Auto		Tous les canaux peuvent être commutés aussi bien via le bus qu'avac les touches.
1 Manuel		Les canaux ne peuvent être commutés qu'avac les touches sur l'appareil. Seuls les télégrammes de sécurité sont encore exécutés.

La durée du mode manuel, c'est-à-dire la Fonction de la touche Manuel, est paramétrable sur la page de paramètres Généralités.

Objects 79, 159, 239 « RMG 8 T, EM1 RME 8 T, EM2 RME 8 T Indication d'etat général »

Valable uniquely pour les canaux d'actionneur de commutation.
Envoyer l'etat de commutation actuel des canaux d'un module au format DPT 27 001.

Objet 240 « MARCHE permanente centralisée »

Fonction d'activation centralisée.
Permet d'enclencher simultanement tous les canaux (modules de base et d'extension) avec un unique telégramme. 0 = Aucune fonction
1 = MARCHE permanente

La participation à cet objet peut être régée individuellement pour chaque canal (page de paramètres Sélection de la fonction).

IMPORTANT:
Cet objet a la priorité la plus élevé.
Tant que cet objet est défini, les autres instructions de commutation n'ontaucun effet sur les canaux participants.

Agit sur les apparciels suivants:
RMG 8 S/RME 8 S, RMG 4 I/RME 4 I, RMG 8 T*/RME 8 T*, RME 4 S/C-Last, DMG 2 T, DME 2 S/T, SME 2 S.

Concerne uniquement les canaux d'actionneur de commutation
Objet 241 « ARRÊT permanent centralisé »

Fonction de désactivation centralisée.

Permet de déclencher simultanément tous les canaux (modules de base et d'extension) avec un unique télégramme.

0 = Aucune fonction

1 = ARRET permanent

La participation à cet objet peut être régée individuellement pour chaque canal

(page de paramètres Sélection de la fonction).

IMPORTANT: cet objet possède une priorité de second rang après la fonction MARCHE permanente centralisée. Tant que cet objet est défini, les autres instructions de commutation n'ontaucun effet sur les canaux participants.

Agit sur les apparèils suivants :

Objet 242 « Commutation centralisée »

Fonction de commutation centralisée.

Permet d'enclencher / de déclencher simultanément tous les canaux (modules de base et d'extension) avec un unique télégramme.

0 = ARRET

1 = MARCHE

La participation à cet objet peut être régée individuelle pour chaque canal

(page de paramètres Sélection de la fonction).

Avec cet objet, chaque canal participant se comporte exactement comme lorsque son 1er objet (c'est-à-dire Obj. 0, 10, 20, etc.) a reçu une instruction de commutation.

Agit sur les apparèils suivants :

Objet 243 « Appel / enregistrement des scènes centralisé »

Objet centralisé pour l'utilisation de scènes.

Cet objet permet d'enregistrer des « Scènes » et de les rappeler ultérieurement.

Agit sur les apparèils suivants :

RMG 4 I / RME 4 I, RMG 8 S / RME 8 S, RMG 8 T / RME 8 T, DMG 2 T / DME 2 T,

JMG 4 T / JME 4 T, RME 4 S / C-Last, DME 2 S, SME 2 S, JME 4 S

Voir en annexe : les scènes.

Concerne uniquement les canaux d'actionneur de commutation
Objets 244, 245, 246 « Sécurité centrale 1, 2, 3 »

Les objets de sécurité permettent une réaction ciblée des entrainements à une situation précise avec une priorité élevée. Ces objets peuvent être reliés par ex. à 3 anémometres places à différents endroits (stations météorologiques).

Exemple :

Un objet de sécurité est relié à un anémomètre.

Un entrainment, auquel est raccordée une protection solaire textile, est paramétré pour réagir à cet objet de sécurité.

Tant qu'il y a un 0, I'etat de fonctionnement normal est valable.

En cas de vent fort, l'anémomètre envoie un 1 à l'objet de sécurité et la protection solaire est immédiatement aménée dans la position de sécurité paramétrée.

Constats :

Un objet de sécurité doit être commandé par un apparil uniquement, sinon des instructions différentes pourraient s'annuler mutuelles.
En cas de consultation des objets de sécurité, par ex. via la fonction ETS « Lire la valeur »: si l'état « Sécurité Marche » résultat de la surveillance cyclique, la valeur de l'objet reste 0.
Les états de sécurité doivent être réinitialisés après un téléchargement.

Agit sur les apparéils suivants: JMG 4 T, JME 4 T, JME 4 S, RMG 8 T, RME 8 T.

Objet 247 « Montée / descente centralisée »

Cet objet permet de commander de manière centralisée tous les entrainements paramétrés à cet effet.

À l'aide d'un bouton-poussoir, il est ainsi possible par exemple de lever ou de baisser simultanément tous les volets roulants d'une façon

0 = Monter

1 = Baisser

Agit sur les apparéils suivants: JMG 4 T, JME 4 T, JME 4 S, RMG 8 T, RME 8 T.

Objet 248 « Sécurité centrale Pluie »

Cet objet permet de déplacer de manière centralisée tous les entrainements paramétrés dans une position définie en cas d'alarme Pluie.

Agit sur les apparèils suivants : JMG 4 T, JME 4 T, JME 4 S, RMG 8 T, RME 8 T.

*Concerne uniquement les canaux de store.

Objet 249 « Sécurité centrale Gel »

Cet objet permet de déplacer de manière centralisée tous les entrainements paramétrés dans une position définie en cas d'alarme Gel.

Agit sur les apparéils suivants: JMG 4 T, JME 4 T, JME 4 S, RMG 8 T, RME 8 T.

Objet 250 « Version du coupleur de bus »

Uniquement à des fins de diagnostic.

Envoie la version du logiciel du coupleur de bus après une réinitialisation ou un téléchargement.

Peut également être lu directement avec l'ETS.

Format: Axx Hyy Vzzz

Code	Signification
xx	00..FF=Version de l'application sans point de séparation (10 = V1.0, 11 = V1.1, etc.).
yy	Version du matériel 00..99
zzz	Version duprogiciel 000..999

EXAMPLE: A16 H03 V014

Application ETS Version 1.6
Version du matériel $03
Version du progiciel $14

*Concerne uniquement les canaux de store.

Objet 251 « Version de l'appareil de base »

Uniquement à des fins de diagnostic.

Uniquement pour les apparèils de base de la série MIX2 (n° de référence 493...).

Envoie la version du logiciel (progiciel) de l'appareil de base après une réinitialisation ou un téléchargement.

Peut également être lu directement avec l'ETS.

La version est indiquée sous forme de suite de caractères ASCII.

Format:MxxHyyVzzz

Code	Signification
xx	01..FF=Identification du module (hexadécimale).
yy	Version du matériel 00..99
zzz	Version duprogiciel 000..999

EXAMPLE: M11 H25 V025

Module $11 = RMG 8 T
Version du matériel V25
Version du progiciel V25

Identities de module possibles (version 04/2014)

Module	Désignation
Module ou tension réseau non disponible.	00
RMG 8 S	11
RMG 4 I	12
DMG 2 T	13
JMG 4 T/JMG 4 T 24V	14
HMG 6 T	15
RMG 8 T	$17

Objet 252 « Version du 1er apparéil d'extension »

Format du télégramme : voir ci-dessus, objet 251

Identities de module possibles (version 04/2014)

Module	Désignation
Module ou tension réseau non disponible.	00
RME 8 S	11
RME 4 I	12
DME 2 T	13
JME 4 T/JME 4 T 24V	14
HME 6 T	15
RME 8 T	$17

Objet 253 « Version du 2e appareil d'extension »

Voir ci-dessus, objet 252

5.3 Paramètres

5.3.1 Pages de paramètres communés

Tableau 10

Fonction	Description
Généralités	Sélection des modules et des paramètres centraux.
APPAREIL DE BASE : RMG 8 T	Fonction des canaux : actioneur de commutation / actioneur de store. Paramètres généraux pour l'appareil de base.

5.3.2 Pages de paramètres pour l'actionneur de commutation

Tableau 11

Fonction	Description
RMG 8 T Canal Cx Sélection de la fonction	Propriétés du canal et activation d'autres fonctions (scènes, fonctions logiques, etc.).
Caracteristique du contact	Type de contact et état après téléchargement, panne du bus, etc.
Valeur seuil	Réglages pour le déclenchement de la fonction du canal suite au dépassement de la valeur seuil.
Fonction de verrouillage	Type du télégramme de verrouillage et comportement lors du verrouillage.
Scènes	Sélection des numérios de scènes applicables au canal.
Indication d'etat	État de l'objet d'indication d'etat, etc.
Compteur d'heures de fonctionnement et service	Type de compteur d'heures de fonctionnement, le cas échéant intervalle de service, etc..
Fonction logique	Sélection de la fonction logique.

5.3.3 Pages de paramètres pour l'actionneur de store

RMG 8 T Canal Cx Sélection de la fonction	Propriétés du canal et activation d'autres fonctions (scènes, protection solaire, verrouillage, etc.).
Réglages de l'entrainment	Direction de déplacement, temps d'exécution, etc.
Fonction de verrouillage	Type du télégramme de verrouillage et comportement lors du verrouillage.
Sécurité Vent / Pluie / Gel	Priorité et participation aux objets de sécurité pour le vent, la pluie et le gel.
Préroglages	8 hauteurs et positions de lamelles prérégliées qui sont appelées via les scènes ou les objets 1 bit
Scènes	Sélection des numérios de scènes applicables au canal.
Positions supérieures à 1 bit	Comportement à l'appel ou à la sortie des positions 1 bit
Coupure de courant et rétablissement	Comportement en cas de coupure et de rétablissement du réseau ou du bus.

5.3.4 Description des paramètres pour les paramètres généraux

Les réglages qui entraient l'affichage d'autres pages ou fonctions sont identifiés par ...

Example : Fonction impulsion..

5.3.4.1 La page de paramètres « Généralités »

Désignation	Valeurs	Description
Type du module de base	Sélectionner l'appareil..RMG 8 S..RMG 8 T..RMG 4 I..DMG 2 T..JMG 4 T/JMG 4 T 24V..HMG 6 T..	Sélection de l'appareil de base disponible(série MIX2 uniquement)
Type du 1er module d'extension	Non disponible / inactifRME 8 S..RME 8 T..RME 4 I..DME 2 T..JME 4 T/JME 4 T 24V..HME 6 T..RME 4 S/RME 4 C-Last..DME 2/SME 2..BME 6..JME 4 S..HME 4..	Sélection du 1erurreilleid'extension,s'il est disponible.(Série MIX ou MIX2)
Type du 2e module d'extension	Non disponible / inactifRME 8 S..RME 8 T..RME 4 I..DME 2 T..JME 4 T/JME 4 T 24V..HME 6 T..RME 4 S/RME 4 C-Last..DME 2/SME 2..BME 6..JME 4 S..HME 4..	Sélection du2eurreilleid'extension,s'il est disponible.(Série MIX ou MIX2)
Durée de l'envoi cycl. des obj. d'indication d'état(Série MIX, n° de ref. 491...)	2 minutes,3 minutes,5 minutes,10 minutes,15 minutes,20 minutes30 minutes,45 minutes60 minutes	Ce paramètre est exclusivement utilisé pour les apparueils d'extensionde la série MIX.(DME 2 S,SME 2,JME 4 S,BME 6 RME 4 S/C-Last,et HME 4)

Suite :

Désignation	Valcurs	Description
Fonction de la touche Manuel (Série MIX2, n° de ref. 493...)	Valable 24 h ou jusqu'à mise à zéro via l'objet Verrouillé	Définit la durée pendant laquelle l'objet doit fonctionner en mode Manuel et la méthode de désactivation de ce mode.
	Valable jusqu'à la mise à zéro via l'objet	En mode Manuel, les canaux peuvent uniquement être enchanchés ou déclenchés via les touches de l'objet. Voir également : Objet 78
	Valable 30 min ou jusqu'à mise à zéro via l'objet	Ce paramètre est exclusivement utilisé pour les-appareils de la série MIX2.
	Valable 1 h ou jusqu'à mise à zéro via l'objet
	Valable 2 h ou jusqu'à mise à zéro via l'objet
	Valable 4 h ou jusqu'à mise à zéro via l'objet
	Valable 8 h ou jusqu'à mise à zéro via l'objet
	Valable 12 h ou jusqu'à mise à zéro via l'objet
Utilisation manuelle des canaux (Série MIX2, n° de ref. 493...)	Déverrouillé	Les canaux peuvent être commutes avec les touches de l'objet.
	Verrouillé	Pas de mode Manuel, les touches de l'objet sont verrouillées.

5.3.5 Description des paramètres pour l'actionneur de commutation

5.3.5.1 La page de paramètres « Appareil de base RMG 8 T »

Désignation	Valeurs	Description
Envoyer l'indication d'état globale	Non	Pas d'indication d'état globale, l'objet n'est pas disponible (Obj. 79, 159, 239).
	Signaler non actif	La valeur de l'objet peut être interrogée.
	Uniquement en cas de modification	Envoi à chaque changement d'état du canal.
	Cyclique et en cas de modification	Envoi cyclique et en cas de modification
		Voir en annexe : Indication d'état général
Temporisation à la commutation des relatis		Ce paramètre définit la temporisation minimale entre l'enclenchement de 2 relais, lorsque plusieurs relatis sont activés en même temps. La temporisation la plus courte est obtenu par l'utilisation de l'objet de commutation centralisé (Obj. 242).
		Lors de l'enclenchement avec des télégrammes individuels (1 télégramme par canal), les temps de fonctionnement du bus et le traitement séquentiel des instructions entraînent une temporisation supplémentaire. Cela permet d'éviter les pics de courant élevés lors de l'enclenchement simultané (par ex. pour plusieurs bandes de lampes).
	Aucune	Aucune temporisation n'est ajoutée.
	60 ms	Lorsqu'un relais s'est enclenché, le suivant ne pourrait s'enclenger qu'au plus tôt après l'écoulement de la temporisation paramétrée.
	100 ms	La temporisation à l'enclenchement entre le premier et le dernier relatis se calculer selon la formule suivante : (nombre de canaux - 1) x temporisation RMG 8 T et 60 ms : = (8 canaux - 1) * 60 ms = 420 ms
	200 ms	→ Le dernier canal commute 420 ms après le premier. Il en va de même pour le premier ou le deuxieme module d'extension.

5.3.5.2 La page de paramètres « RMG 8 T Canal Cx : Sélection de la fonction »

Tableau 12

Désignation	Valeurs	Description
Fonction du canal	Commutation Marche / Arrêt..Temporisation à l'enclenchement / au déclenchement..Fonction impulsion.Eçclairage d'escalier avec avertissement..Clignotement..	Définit la fonction de base du canal.
Déclenchement de la fonction via	Objet de commutationDépassement de la valeur seuil	Le canal est commuté via un objet d'1 bit.La canal est commuté en cas de dépassement de la valeur seuil d'1 ou 2 octets.Voir ci-dessous:La page de paramètres « Valeur seuil »
Activer la fonction de verrouillage	Oui..Non	La fonction de verrouillage peut être réglée individuelle.La page de paramètres correspondante s'affiche.Aucune fonction de verrouillage.
Activer les scènes	Oui..Non	Des scènes doivent elles être utilisées?
Participation aux objets centraux	NonPour Commutation centralisée, Marche permanente, Arrêt permanentSeulément pour MARCHE permanente centraliséeSeulément pour ARRÊT permanent centraliséSeulément pour Commutation centraliséeSeulément pour Commutation et MARCHE permanente centraliséesSeulément pour Commutation et ARRÊT permanent centralisésSeulément pour Marche permanente et ARRÊT permanent centralisés	Les objets centraux ne sont pas pris en compte.Quels sont les objets centraux à prendre en compte?Les objets centraux permettent l'enclenchement et le déclenchement simultanés de plusieurs canaux avec un seul objet.

Suite :

Désignation	Valeurs	Description
Adapter l'indication d' état	Oui.. Non	La fonction d'indication d'état peut être adaptée individuelle. La page de paramètres correspondante s'affiche. La fonction Indication d' état utilise les paramètres par défaut : - Non inversé - Pas d'envoi cyclique
Activer le compteur d'heures de fonctionnement	Oui.. Non	La fonction Compteur d'heures de fonctionnement / Intervalle de service doit-elle être utilisée ?
Activer la fonction logique	Oui.. Non	Les fonctions logiques doivent-elles être utilisées avec l'objet de canal ?

5.3.5.3 La page de paramètres « Caracteristiques du contact »

Tableau 13

Désignation	Valeurs	Description
Type de contact	Contact à fermetre	Standard:Lors d'une instruction d'enclenchement,le contact de relais se ferme.
Type de contact	Contact à ouverture	Inversé:Lors d'une instruction d'enclenchement,le contact de relais s'ouvre.
État en cas delétéléchargement et dpanne de bus	ARRÊT	Après le téléchargement ou en casd'absence de tension du bus...
	ARRÊT	..le relais reste déclenché.
	MARCHÉ	..le relais est enclenché.
	Inchangé	...l'état du relais resteinchangé.
État en cas derétablissement du réseau ou de la tension de bus	ARRÊT	Après rétablissement de la tension duréseaou ou du bus...
	ARRÊT	..le relais restedeclenché.
	MARCHÉ	..le relais est enclenché.
	Comme avant la panne	...l'état du relais resteinchangé.

5.3.5.4 La page de paramètres « Temporisation à l'enclenchement / au déclenchement... »

La page de paramètres apparaît lorsque Temporisation à l'enclenchement / au déclenchement a été sélection comme Fonction du canal.

Tableau 14

Désignation	Valeurs	Description
Temporisation à l'enclenchement
Heures (0..3)	0..3	Saisie de la temporisation à l'enclenchement souhaitée en heures.
Minutes (0..60)	0..60	Saisie de la temporisation à l'enclenchement souhaitée en minutes.
Secondes (0.225)	0..255	Saisie de la temporisation à l'enclenchement souhaitée en secondes.
Temporisation au déclenchement
Heures (0..3)	0..3	Saisie de la temporisation au déclenchement souhaitée en heures.
Minutes (0..60)	0..60	Saisie de la temporisation au déclenchement souhaitée en minutes.
Secondes (0.255)	0..255	Saisie de la temporisation au déclenchement souhaitée en secondes.

5.3.5.5 La page de paramètres « Fonction Impulsion.. »

La page de paramètres apparait lorsque Fonction impulsion a été seLECTIONné comme Fonction du canal.

Tableau 15

Désignation	Valeurs	Description
Heures (0..3)	0..3	Saisie de la longueur d'impulsion souhaitée en heures.
Minutes (0..60)	0..60	Saisie de la longueur d'impulsion souhaitée en minutes.
Secondes (0.255)	0..255	Saisie de la longueur d'impulsion souhaitée en secondes.
Impulsion redéclenchable(avec 1 sur l'objet de commutation)	Oui	L'impulsion peut être prolongée aussi souvent que souhaité par un télégramme 1
Impulsion redéclenchable(avec 1 sur l'objet de commutation)	Non	L'impulsion ne peut pas être prolongée.
Impulsion réinitialisable(avec 0 sur l'objet de commutation)	Oui	L'impulsion peut être arrêtée prématurément par un télégramme 0.
	Non	L'impulsion ne peut pas être arrêtée prématurément

5.3.5.6 La page de paramètres « Éclairage d'escalier avec avertissement ... »

Cette page de paramètres s'affiche lorsqu'la fonction Éclairage d'escalier avec avertissement a été sélectionnée comme Fonction du canal.

À tout moment, l'utilisateur a la possibilité de réappuyer sur un bouton-poussoir pour prolonger la durée d'éclairage d'escalier.

Tableau 16

Désignation	Valeurs	Description
Durée d'éclairage d'escalier (min. 1 s)
Heures (0..3)	0..3	Saisie de la durée d'éclairage d'escalier souhaitée en heures.
Minutes (0..60)	0..60	Saisie de la durée d'éclairage d'escalier souhaitée en minutes.
Secondes (0.255)	0..255 Valeur par défaut = 1	Saisie de la durée d'éclairage d'escalier souhaitée en secondes.
Additionner combien d'impulsions max. 1..40	1..40	Détermine combien de fois la durée d'éclairage d'escalier doit être prolongée enclinquent à nouveau sur un bouton-poussoir.
Durée du ler préchauffage en s (0..60)	01..60 Valeur par défaut = 10	L'éclairage se déclenché immédiatement après l'écoulement de la durée d'éclairage d'escalier.Apres l'écoulement de la durée de l'éclairage d'escalier, l'éclairage doit brièvement clignoter puis rester enchânché pour la durée de l'avertissement
Durée du 2e préchauffage en s (0..60)	01..60 Valeur par défaut = 10	Pas de 2e préchauffage.Ala fin du 1er préchauffage, la lumière s'éteint.Deuxieme préchauffage:Ala fin du 1er préchauffage, la lumière doit clignoter brièvement puis rester enchânché pour la durée du 2e préchauffageAprès cela, la lumière s'éteint.

Exemple de fonction d'ajretissement :

Durée d'éclairage d'escalier

Clignot

1er préchauffage

2e préchauffage

ARRÊT

5.3.5.7 La page de paramètres « Clignotement »

Cette page de paramètres s'affiche lorsque la fonction Clignotement a été seLECTIONnée comme Fonction du canal.

Tablcau 17

Désignation	Valeurs	Description
Phase MARCHÉ de l'impulsion de clignotement
Heures (0..3)	0..3	Saisie de la durée d'impulsion $ \left( t_i \right) $ en heures.
Minutes (0..60)	0..60	Saisie de la durée d'impulsion souhaitée en minutes.
Secondes (0.255)	0..255	Saisie de la durée d'impulsion souhaitée en secondes.
Phase ARRÊT de l'impulsion de clignotement
Heures (0..3)	0..3	Saisie du temps de pause $ \left( t_p \right) $ en heures.
Minutes (0..60)	0..60	Saisie du temps de pause souhaité en minutes.
Secondes (0.255)	0..255	Saisie du temps de pause souhaité en secondes.
Quelle fréquence de clignotement	Jusqu'à l'arrêt	Le canal clignote jusqu'à ce qu'un télégramme de déclenchement soit réceptionné.
Quelle fréquence de clignotement	1 x 2 x 3 x 4 x 5 x 7 x 7 x 10 x 15 x 20 x 30 x 50 x	Le canal clignote le nombre de fois paramétré ici.

5.3.5.8 La page de paramètres « Valeur seuil »

Cette page s'affiche lorsque le paramètre Déclenchement de la fonction via est paramétré sur Dépassement de la valeur seuil.

Tableau 18

Désignation	Valeurs	Description
Type d'objet de valeur seuil	Type d'objet : pourcentage (DPT 5001)Type d'objet : valeur de comptage 0..255 (DPT 5010)Type d'objet : valeur de comptage 0..65535 (DPT 7001)Type d'objet : EIS5 par ex. CO2, luminosité (DPT 9.xxx)	Type de valeur pour le seuil.
Comportement en cas de dépassement du seuil	Comme objet de commutation = 0Comme objet de commutation = 1	Le canal doit-il être enclenché ou déclenché lors du dépassement du seuil ?Le Type de contact régle doit être pris en compte.Contact à ferméture: en cas de dépassement, le relais est déclenché.Contact à ouverture: en cas de dépassement, le relais est enclenché.Contact à ferméture: en cas de dépassement, le relais est enclenché.Contact à ouverture: en cas de dépassement, le relais est déclenché.
Paramètre pour objet de valeur seuil Pourcentage
Valeur seuil	1..99%Valeur par défaut = 50%	Valeur de consigne souhaitée.Example Contact à ferméture avec comportement Comme objet de commutation = 1:Enclencher lorsque:Valeur de l'objet > Valeur seuilDéclencher lorsque:Valeur de l'objet = Valeur seuil - Hystérisis
Hystérisis (en %)	1..99%Valeur par défaut = 10%	L'hystérisis empêche une commutation fréquence en cas de faibles changements de valeur.

Suite :

Désignation	Valeurs	Description
Paramètre pour objet de valeur seul Valeur de comptage 0..255
Valeur seul	1..254Valeur par défaut = 127	Valeur de consigne souhaitée.Example Contact à fermeture avec comportement Comme objet de commutation = 1:Enclencher lorsque:Valeur de l'objet > Valeur seulDéclencher lorsque:Valeur de l'objet = Valeur seul - Hystérisis
Hystérisis	1..254Valeur par défaut = 5	L'hystérisis empêche une commutation gratuites en cas de faibles changements de valeur.
Paramètre pour objet de valeur seul Valeur de comptage 0..65535
Valeur seul	1..65534Valeur par défaut = 1000	Valeur de consigne souhaitée.Example Contact à fermeture avec comportement Comme objet de commutation = 1:Enclencher lorsque:Valeur de l'objet > Valeur seulDéclencher lorsque:Valeur de l'objet = Valeur seul - Hystérisis
Hystérisis	1..65534Valeur par défaut = 5
Paramètre pour objet de valeur seul EIS5 (par ex. CO2luminosite...)
Valeur seulFormat (-)0,00..99999	0,00..99999Valeur par défaut = 20	Valeur de consigne souhaitée.Example Contact à fermeture avec comportement Comme objet de commutation = 1:Enclencher lorsque:Valeur de l'objet > Valeur seulDéclencher lorsque:Valeur de l'objet = Valeur seul - Hystérisis
Hystérisis0,00..9999	0,00..99999Valeur par défaut = 1	L'hystérisis empêche une commutation gratuites en cas de faibles changements de valeur.

5.3.5.9 La page de paramètres « Fonction de verrouillage »

Cette page s'affiche lorsque la fonction Adapter la fonction de verrouillage est selectionnée sur la page de paramétres Sélection de la fonction.

Tableau 19

Désignation	Valeurs	Description
Télégramme de verrouillage	Verrouiller par un télégramme MARCHÉ	0 = Désactiver le verrouillage1 = Verrouiller
Télégramme de verrouillage	Verrouiller par un télégramme ARRÊT	0 = Verrouiller1 = Désactiver le verrouillageAttention : après la réinitialisation, le verrouillage est toujours désactivé.
Comportement à l'activation du verrouillage	ARRÊT	Déclencher
	MARCHÉ	Enclencher
	Inchangé	Aucune réaction
Comportement à la désactivation du verrouillage	ARRÊT	Déclencher
	MARCHÉ	Enclencher
	Inchangé	Aucune réaction
	Actualiser	Rétablit le fonctionnement normal et commuter le relais en conséquence.

5.3.5.10 La page de paramètres « Scènes »

Cette page s'affiche lorsque la fonction Scènes est activée sur la page de paramètres Sélection de la fonction.

Chaque canal peut participer à 8 scènes.

Tablcau 20

Désignation	Valeurs	Description
Télégramme de verrouillage pour les scènes	Verrouiller par un télégramme MARCHE	0 = Désactiver le verrouillage1 = Verrouiller
Télégramme de verrouillage pour les scènes	Verrouiller par un télégramme ARRÊT	0 = Verrouiller1 = Désactiver le verrouillageAttention : avec ce réglage, les scènes sont toujours immédiatementverrouillées après une réinitialisation ou un téléchargement.
Tous les états de scène du canal	Écraser lors du téléchargement	Un téléchargement supprime toutes les scènes mémorisées du canal, c'est-à-dire toutes les scènes programmées jusqu'à présent.Lors de l'appel du numéro de scène, le canal valide l'État après téléchargement du canal (voir ci-dessous).Voir en annexe : Programmer les scènes sans télégramme
Tous les états de scène du canal	Inchangé après téléchargement	Toutes les scènes programmées jusqu'à présent sont conservées.Les numérios de scènes auxquels le canal doit réagir peuvent toutefois êtrechangés (voir ci-dessous : Le canal réagit à).
Participation à l'objet Scène centralisée	Non Oui	L'apparil doit-il réagir à l'objet de scène centralisé ?

Le canal réagit à	Aucun numéro de scèneNuméro de scène 1Numéro de scène 63	Premier des 8 numérios de scène possibles auxquels doit réagir le canal.
État après téléchargement	ArrêtMarche	Nouvel état de commutation devant être affecté au numéro de scène sélectionné.Uniquement possible lorsque les états des scènes après téléchargement doivent être écrasés.
Autoriser la programmation	NonOui	Seul l'affichage des scènes est possible.L'utilisateur peut afficher les scènes, les programmer ou les modifier.

Suite :

Désignation	Valcurs	Description
Le canal réagit à	Aucun numéro de scène	Deuxième des 8 numéro de scène possibles
	Numéro de scène1
	Numéro de scène2
	...
	Numéro de scène 63
État après téléchargement	Arrêt Marche	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.

Le canal réagit à	Aucun numéro de scène	Troisième des 8 numéro de scène possibles
	Numéro de scène1
	...
	Numéro de scène3
	...
	Numéro de scène 63
État après téléchargement	Arrêt Marche	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.

Le canal réagit à	Aucun numéro de scène	Quatrième des 8 numéro de scène possibles
	Numéro de scène1
	...
	Numéro de scène4
	...
	Numéro de scène 63
État après téléchargement	Arrêt Marche	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.

Le canal réagit à	Aucun numéro de scène	Cinquième des 8 numéro de scène possibles
	Numéro de scène1
	...
	Numéro de scène5
	...
	Numéro de scène 63
État après téléchargement	Arrêt Marche	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.

Le canal réagit à	Aucun numéro de scène	Sixième des 8 numéro de scène possibles
	Numéro de scène1
	...
	Numéro de scène6
	...
	Numéro de scène 63

Suite :

Désignation	Valeurs	Description
État après téléchargement	ArrêtMarche	Voir ci-dessus.
Autoriser la programmation	NonOui	Voir ci-dessus.

Le canal réagit à	Aucun numéro de sceneNuméro de scène1...Numéro de scène 7...Numéro de scène 63	Septième des 8 numéro de scène possibles
État après téléchargement	ArrêtMarche	Voir ci-dessus.
Autoriser la programmation	NonOui	Voir ci-dessus.

Le canal réagit à	Aucun numéro de sceneNuméro de scène1...Numéro de scène 8...Numéro de scène 63	Dernier des 8 numéro de scène possibles
État après téléchargement	ArrêtMarche	Voir ci-dessus.
Autoriser la programmation	NonOui	Voir ci-dessus.

5.3.5.11 La page de paramètres « Indication d'objet »

Cette page s'affiche lorsque la fonction Adapter l'indication d'etat est seLECTIONnée sur la page de paramètres Sélection de la fonction.

Tableau 21

Désignation	Valeurs	Description
État signalé	Non inversé	Canal enclenché : l'objet Indication d' état envoie un 1
État signalé	Inversé	Canal enclenché : l'objet Indication d' état envoie un 0
Envoyer cycliquement l'indication d' état	Non Oui	Envoyer à intervalles réguliers ?
Délambda d'envoi cyclique de l'indication d' état	2 minutes, 3 minutes, 5 minutes, 10 minutes, 15 minutes, 20 minutes, 30 minutes, 45 minutes 60 minutes	Àquel intervalle ?

5.3.5.12 La page de paramètres « Compteur d'heures de fonctionnement et service »

Cette page s'affiche lorsque la fonction Activer le compteur d'heure de fonctionnement est selectionnée sur la page de paramètres Sélection de la fonction.

Tablcau 22

Désignation	Valeurs	Description
Type de compteur d'heures de fonctionnement	Compteur d'heures de fonctionnement Compteur de temps jusqu'au prochain service	Compteur positif pour la durée d'activation du canal. Compteur à rebours pour la durée d'activation du canal.
Compteur d'heures de fonctionnement
Indication des heures de fonctionnement en cas de modification (0..100 h, 0 = Ne pas signaler)	0..100 Valeur par défaut = 10	Àquel intervalle le décompte actuel doit-il être envoyé ? Exemple : 10 = Envoyer à chaque fois que le décompte a augmenté de 10 heures.
Signaler cycliquement les heures de fonctionnement	Non Oui	Envoyer à intervalles réguliers ?
Durée de l'envoi cyclique	2 minutes, 3 minutes, 5 minutes, 10 minutes, 15 minutes, 20 minutes, 30 minutes, 45 minutes 60 minutes	Àquel intervalle ?
Compteur de temps jusqu'au prochain service
Intervalle de service (0..2000, x10 h)	0..2000 Valeur par défaut = 100	Intervalle souhaité entre 2 interventions de service. Exemple : 10 = 10 x 10 h = 100 heures
Indication du temps jusqu'au service en cas de modification (0..100 h, 0 = Ne pas signaler)	0..100 Valeur par défaut = 10	Àquel intervalle le décompte actuel doit-il être envoyé ? Exemple : 10 = Envoyer à chaque fois que le décompte a baisse de 10 heures.
Indiquer cycliquement le temps jusqu'au service	Non Oui	Envoyer le temps restant jusqu'au prochain service à intervalles réguliers ? → Obj Temps jusqu'au prochain service.
Signaler cycliquement le service	Non Oui	Envoyer l'indication si le Temps jusqu'au prochain service est écoulé à intervalles réguliers ? → Obj Service nécessaire.

Suite :

Désignation	Valeurs	Description
Durée de l'envoi cyclique (temps jusqu'à service et service	2 minutes, 3 minutes, 5 minutes, 10 minutes, 15 minutes, 20 minutes, 30 minutes, 45 minutes 60 minutes	Àquel intervalle ?

5.3.5.13 La page de paramètres « Fonction logique »

Cette page s'affiche lorsque la fonction Activer la fonction logique est selectionnée sur la page de paramètres Sélection de la fonction.

Un objet supplémentaire, qui en association avec l'objet de commutation et de valeur seul du canal constitue une fonction logique, s'affiche.

Le canal ne commute que si la condition de la fonction logique est replie.

Tableau 23

Désignation	Valeurs	Description
Activer la fonctionlogique	Fonction logique ETFonction OU (forcer)Fonction logique OU exclusif	S'élection de la fonction logique avecl'objet du canalL'objet Entrée logique dans la fonctionET s'affiche (par ex. Obj. 1).L'objet Entrée logique dans la fonctionOU s'affiche (par ex. Obj. 1).L'objet Entrée logique dans la fonctionOU exclusif s'affiche (par ex. Obj. 1).
L'objet de verrouillageagit sur l'objet defonction logique	NonOui	L'objet de verrouillage ne s'appliquequ'à l'objet du canal (par ex. Obj. 0).Le cas échéant, l'objet de fonctionlogique peut déclencher la fonction du canal malgré le verrouillage (en cas defonction OU ou OU exclusif).L'objet de verrouillage agit sur l'objet du canal et de fonction logique.Lorsque le verrouillage activé, lafonction du canal est complètementverrouillée.

5.3.6 Description des paramètres pour l'actionneur de store

5.3.6.1 La page de paramètres « Appareil de base RMG 8 T »

Désignation	Valcurs	Description
Temporisation à la commutation des relatis		Ce paramètre définit la temporisation minimale entre l'enclenchement de 2 relatis, lorsque plusieurs relatis sont activés en même temps.La temporisation la plus courte est obtenue par l'utilisation de l'objet MONTÉE / DESCENTE centralisée (Obj. 247).Lors de la commutation avec des télégrammes individuels (1 télégramme par canal), les temps de fonctionnement du bus et le traitement séquentiel des instructions entraînent une temporisation supplémentaire.Cela permet d'éviter les pics de courant élevés lors de l'enclenchement simultané
Temporisation à la commutation des relatis	Aucune60 ms100 ms200 ms	Aucune temporisation n'est ajoutée.Lorsqu'un relatis s'est enclenché, le suivant (à l'intérieur du module) ne pourrait s'enclancher qu'au plus+tôt après l'écoulement de la temporisation paramétrée.La temporisation à l'enclenchement entre le premier et le dernier relatis se calcule selon la formule suivante : (nombre de canaux - 1) x temporisation Exemple:RMG 8 T et 60 ms := (4 canaux - 1) * 60 ms = 180 ms→ Le dernier canal commute avec une temporisation de 180 ms.II en va de même pour le premier ou le deuxieme module d'extension.

5.3.6.2 La page de paramètres « RMG 8 T Canal Cx : Sélection de la fonction »

Tableau 24

Désignation	Valeurs	Description
Type de protection solaire	StoreVolets roulants / Store /Entrainements généraux...	Type de protection solaire devant être actionnée
Activer la fonction de verrouillage	Oui..Non	La fonction de verrouillage doit-elle être utilisée ?
Activer les scènes	Oui..Non	Des scènes doivent-elles être utilisées ?
Fonctions supplémentaires pour les apparciels à partir de la date de fabrication 08.2016
Verrouiller comport / automatisme en cas d'instruction MONTÉE / DESCENTE / ARRÊT(pour les apparciels à partir de 08.2016)	Non, uniquement pour objet comport / automatismeOui et pour objet comport / automatisme ARRÊToui, et après 0,5 h ARRÊToui, et après 1 h ARRÊT...oui, et après 2 h ARRÊT...oui, et après 48 h ARRÊT	Suppression de la fonction comport / automatisme lors du positionnement manuel via les télégrammes Montée / Descentre / Arrêt.Pas de suppression ( comme avant 08.2016) : Confort/Automatisation resté actif après un positionnement manuel.Confort/Auto peut être arrêté par un positionnement manuel ainsi que via l'objet Confort/Automatisation.Le positionnement manuel a pour effet de verrouiller la fonction Confort/Auto pour le temps réglé.Apres l'écoulement de ce temps, Confort/Automatisation est à nouveau actif et l'entrainment réagit aux télégrammes de hauteur.Le verrouillage peut être annulé par l'objet Confort/Automatisation (=1).
Format de l'indication d'état Hauteur(pour les apparciels à partir de 08.2016)	%1 bits	Standard ( comme avant 08.2016).Nouveau : la position est envoyée sous forme de télégrammes 1 bit (DPT1.009).0 %, open = 0>0 %, closed = 1

5.3.6.3 La page de paramètres « Réglages de l'entrainment »

Tableau 25

Désignation	Valeurs	Description
Direction de déplacement de l'entrainment	Normal	Réglage standard : La protection solaire se déplace de haut en bas.
Direction de déplacement de l'entrainment	Inversé	Pour des applications spéciales ou comme dépannage rapide d'appareils mal câblés (directions Montée / Descente inversées).
Temps d'exécution de la descente complète (s)	Saisie manuelle	Non disponible pour Réglage du temps d'exécution de l'entrainment = via ETS. Saisir le temps d'exécution mesure lors de la descente (en secondes).
Temps d'exécution de la descente complète (s)	5..500
Correction du temps d'exécution pour la montée (s)	Saisie manuelle	Saisir la différence entre le temps d'exécution lors de la montée et le temps d'exécution lors de la descente (en secondes). Valeur de correction = tMontée - tDescente
Correction du temps d'exécution pour la montée (s)	-15..+15
Durée d'un pas Objet Pas / Stop	Aucun pas	Uniquement pour volets roulants / store / entrainment généraux.
	250 ms
	500 ms
	1 s
	2 s
	3 s
	4 s
	5 s
	6 s
	7 s
	10 s
Retournement complet des lamelles 4...250 [x100 ms]	4..250	Saisir la durée de fonctionnement des lamelles par pas de 100 ms.
Retournement complet des lamelles 4...250 [x100 ms]		10 = 10 x 100 ms = 1 s
Nombre de pas pour retournement complet	3 pas	Détermine en combien de pas individuels un returnement complet des lamelles doit être fractionné (3 à 12).
	4 pas
	7 pas
	...
	12 pas

Suite :

Désignation	Valeurs	Description
En cas de réception d'une instruction Pas / Stop	Traiter immédiatement (recommended)	Chaque instruction d'incrémentation reçue est immédiatement exécutée
	Attendre 0,3 s, si l'instruction MONTÉE / DESCENTE suit	Les instructions d'incrémentation ne sont exécutées que si aucune instruction de déplacement n'est reçue dans le laps de temps définis.
	Attendre 0,4 s, si l'instruction MONTÉE / DESCENTE suit	Ces réglages sont valables pour les boutons-poussoirs qui envoient en cas de pression longue d'abord une instruction d'incrémentation, puis une instruction de déplacement.
	Attendre 0,5 s, si l'instruction MONTÉE / DESCENTE suit
Tendre le tissu (store)	Oui Non	Uniquement pour volets roulants / store / entrainment généraux. La toile, le store ou le volet roulant est retendu(e) pour des valeurs supérieures à 70 % par un court déplacement en arrêt. Dans le cas de volets roulants, cela permet de garantir que les fentes de ventilation restent bien ouvertes.
Tendre le tissu (store)	Oui Non	Aucune tension.
Temps de pause lors d'un changement direction	0,5 s 1 s 2 s 3 s	Temps de pause pour ménager le moteur en cas d'instructions contradictioires (par ex. lorsqu'une instruction de descent est reçue lors de la montée). Ce réglage dépend des indications du fabricant de l'entrainment
Exécution automatique de la valeur de l'objet Lamelle [%] après l'objet Hauteur [%]	Oui Non	Déterminer si après le réglage de la hauteur via l'objet % Hauteur la position des lamelles (selon l'objet % Lamelle) doit être restaurée.
Affectation de la position 0% aux objets Lamelle [%]	0% correspond à la position des lamelles lors de la descente 0% correspond à la position des lamelles lors de la montée	Saisie de la position de départ pour le calcul de l'inclinaison des lamelles.
Autoriser l'objet Montée / Descente centralisée	Oui Non	L'entrainment doit-il réagir à l'objet central ?
Envoi des indications d'état	Uniquement en cas de modification Cyclique et en cas de modification	Quand doivent être envoyées les indications d'état (Obj. Indication d'état Lamelle et Indication d'état Hauteur)?
Durée de l'envoi cyclique des indications d'état	2 minutes, 3 minutes, 5 minutes, 10 minutes, 15 minutes, 20 minutes, 30 minutes, 45 minutes 60 minutes	Si cyclique, àquel intervalle?

5.3.6.4 La page de paramètres « Fonction de verrouillage »

Cette page peut être activée sur la page de paramètres Sélection de la fonction.

Tableau 26

Désignation	Valeurs	Description
Télégramme de verrouillage	Verrouiller par un télégramme MARCHE	0 = Désactiver le verrouillage1 = Verrouiller
Télégramme de verrouillage	Verrouiller par un télégramme ARRÊT	0 = Verrouiller1 = Désactiver le verrouillageAttention: après la réinitialisation, le verrouillage est toujours désactivé.
Comportement à l'activation du verrouillage	Préréglage 1Préréglage 2Préréglage 3Préréglage 4Préréglage 5Préréglage 6Préréglage 7Préréglage 8Fin de course supérieureFin de course inférieureInchangé (stop en cas d'instruction de déplacement)	Accoster une position préréglée.Voir page de paramètres Préréglages.Accoster une position de fin de course.Ne réagit pas. En cas d'instruction de verrouillage pendant un mouvement de déplacement, l'entrainment doit être arrêté.
Comportement à la désactivation du verrouillage	Préréglage 1Préréglage 2Préréglage 3Préréglage 4Préréglage 5Préréglage 6Préréglage 7Préréglage 8Fin de course supérieureFin de course inférieureInchangé (stop en cas d'instruction de déplacement)	Accoster une position préréglée.Vair page de paramètres Préréglages.Accoster une position de fin de course.Ne réagit pas. En cas d'instruction de verrouillage pendant un mouvement de déplacement, l'entrainment doit être arrêté.Accoster la的最后一 position reçue.
Comportement à la désactivation du verrouillage	Actualiser (Hauteur / Lamelle)

5.3.6.5 La page de paramètres « Sécurité Vent / Pluie / Gel »

Tableau 27

Désignation	Valeurs	Description
Priorité des objets de sécurité	1. Vent, 2. Pluie, 3. Gel1. Vent, 2. Gel, 3. Pluie1. Pluie, 2. Vent, 3. Gel1. Pluie, 2. Gel, 3. Vent1. Gel, 2. Vent, 3. Pluie1. Gel, 2. Pluie, 3. Vent	Lorsque les alarmes Vent, Pluie et Gel se déclenchent simultanément, les paramètres de l'objet sont exécutés avec la plus grande priorité.Example :1. Pluie, 2. Gel, 3. VentLes paramètres avec la priorité 1, c'est-à-dire Début et Fin de Sécurité Pluie, s'appliquent.Si l'alarme Pluie (priorité 1) est supprimée, les paramètres pour l'objet avec la priorité 2 s'appliquent, ici Gel - Début.Si l'objet avec la priorité 2 est également supprimé, les paramètres avec la priorité 3 s'appliquent.
Surveiller cycliquement les objets Sécurité	NonToutes les 10 minToutes les 20 minToutes les 60 min	Pas de surveillance.Après une coupure de courant, l'objet de sécurité est restauré sur 0.Les objets de sécurité, qui ne recoivent aucun télégramme pendant la durée régée ici, sonttraités comme lorsqu'ils ont reçu un télégramme MARCHE et déclenchue une alarmé(par ex. VENT, etc.).L'émetteur de télégrammes de sécurité(par ex. station météorologique) doit envoyer cycliquement ces télégrammes.Temps de cycle max. = Temps de surveillance/2Example :Temps de surveillance = Toutes les 20 minutes, Temps d'envoi cyclique = 10 min ou moins.

Suite :

Désignation	Valeurs	Description
Participation à l'objetSécurité VENT	OuiNon	Le canal de l'alarme Vent doit-il réagir ?
Source(s)	Obj. Sécurité 1 VentObj. Sécurité 2 VentObj. Sécurité 3 VentObj. Sécurité 1 + 2 (reliés parOU)Obj. Sécurité 1 + 3 (reliés parOU)Obj. Sécurité 2 + 3 (reliés parOU)Obj. Sécurité 1 + 2 + 3 (reliéspar OU)	Quels objets de sécurité doivent êtreutilisés pour l'alarme Vent ?
Début	Préréglage 1Préréglage 2Préréglage 3Préréglage 4Préréglage 5Préréglage 6Préréglage 7Préréglage 8Fin de course supérieureFin de course inférieureInchangé (stop en casd'instruction de déplacement)	Au début de l'alarme Vent :Accoster une position préréglée.Voir page de paramètres Préréglages.Accoster une position de fin de course.No réagit pas. Au début de la sécuritépendant un mouvement de déplacement,l'entraînement doit être arrêté.
Fin	Comme par sécuritéPréréglage 1Préréglage 2Préréglage 3Préréglage 4Préréglage 5Préréglage 6Préréglage 7Préréglage 8Fin de course supérieureFin de course inférieureActualiser (Hauteur / Lamelle)Aucune réaction	À la fin de l'alarme Vent :Revenir dans la position antérieure.Accoster une position préréglée.Voir page de paramètres Préréglages.Accoster une position de fin de course.Accoster la的最后一ère position reçue.Ne réagit pas.

Suite :

Désignation	Valeurs	Description
Participation à l'objetSécurité PLUIE	OuiNon	Le canal de l'alarme Pluie doit-il réagir ?
Début	Préréglage 1Préréglage 2Préréglage 3Préréglage 4Préréglage 5Préréglage 6Préréglage 7Préréglage 8Fin de course supérieureFin de course inférieureInchangé (stop en casd'instruction de déplacement)	Au début de l'alarme Pluie :Accoster une position préréglée.Voir page de paramètres Préréglages.Accoster une position de fin de course.Ne réagit pas. Au début de la sécuritépendant un mouvement de déplacement,l'entrainment doit être arrêté.
Fin	Comme par sécuritéPréréglage 1Préréglage 2Préréglage 3Préréglage 4Préréglage 5Préréglage 6Préréglage 7Préréglage 8Fin de course supérieureFin de course inférieureActualiser (Hauteur / Lamelle)Aucune réaction	Au début de l'alarme Pluie :Revenir dans la position antérieure.Accoster une position préréglée.Voir page de paramètres Préréglages.Accoster une position de fin de course.Accoster la的最后一 position reçue.Ne réagit pas.
Participation à l'objetSécurité GEL	OuiNon	Le canal de l'alarme Gel doit-il réagir ?
Début	Préréglage 1Préréglage 2Préréglage 3Préréglage 4Préréglage 5Préréglage 6Préréglage 7Préréglage 8Fin de course supérieureFin de course inférieureInchangé (stop en casd'instruction de déplacement)	Au début de l'alarme Gel :Accoster une position préréglée.Voir page de paramètres Préréglages.Accoster une position de fin de course.Ne réagit pas. Au début de la sécuritépendant un mouvement de déplacement,l'entrainment doit être arrêté.

Suite :

Désignation	Valeurs	Description
Fin	Comme par sécuritéPréroglage 1Préroglage 2Préroglage 3Préroglage 4Préroglage 5Préroglage 6Préroglage 7Préroglage 8Fin de course supérieureFin de course inférieureActualiser (Hauteur / Lamelle)Aucune réaction	Au début de l'alarme Gel :Revenir dans la position antérieure.Accoster une position préréglée.Voir page de paramètres Préroglages.Accoster une position de fin de course.Accoster la的最后一ère position reçue.Ne réagit pas.
Comportement après sécurité avec priorité		La sécurité avec priorité est utilisée lorsque les volets roulants ou les disposits de protection solaire doivent rester fixes en fin de course pour une durée quelconque, par ex. pour le nettoyage de fenôtres.Voir objet 8.Ce mode de fonctionnement a le niveau de priorité le plus élevé.Accoster une position préréglée.Voir page de paramètres Préroglages.Accoster une position de fin de course.Ne réagit pas.Accoster la的最后一ère position reçue.
Comportement après sécurité avec priorité	Préroglage 1Préroglage 2Préroglage 3Préroglage 4Préroglage 5Préroglage 6Préroglage 7Préroglage 8Fin de course supérieureFin de course inférieureAucune réaction,inchangéActualiser (Hauteur / Lamelle)

5.3.6.6 La page de paramètres « Préroglages »

Les préreglages peuvent être régles librement par l'utilisateur pour la hauteur d'entrainment et la position des lamelles.

Ces derniers peuvent être appelés par ex. lors de la Sécurité, lors de l'Activation ou la désactivation du verrouillage ou lors la désactivation d'une-scène.

Tableau 28

Désignation	Valeurs	Description
Préroglage 1
Position	0%, 10%, 20%30%, 40%, 50%60%, 70%, 80%90%, 100%,Aucun changement	Hauteur d'entrainment et position deslamelles souhaitemes pour le préroglage 1
Lamelle	0%, 10%, 20%30%, 40%, 50%60%, 70%, 80%90%, 100%,Aucun changement
Préroglage 2
Position	Voir ci-dessus	Hauteur d'entrainment et position deslamelles souhaitemes pour le préroglage 2
Lamelle	Voir ci-dessus
Préroglage 3
Position	Voir ci-dessus	Hauteur d'entrainment et position deslamelles souhaitemes pour le préroglage 3
Lamelle	Voir ci-dessus
Préroglage 4
Position	Voir ci-dessus	Hauteur d'entrainment et position deslamelles souhaitemes pour le préroglage 4
Lamelle	Voir ci-dessus
Préroglage 5
Position	Voir ci-dessus	Hauteur d'entrainment et position deslamelles souhaitemes pour le préroglage 5
Lamelle	Voir ci-dessus
Préroglage 6
Position	Voir ci-dessus	Hauteur d'entrainment et position deslamelles souhaitemes pour le préroglage 6
Lamelle	Voir ci-dessus
Préroglage 7
Position	Voir ci-dessus	Hauteur d'entrainment et position deslamelles souhaitemes pour le préroglage 7
Lamelle	Voir ci-dessus
Préroglage 8
Position	Voir ci-dessus	Hauteur d'entrainment et position deslamelles souhaitemes pour le préroglage 8
Lamelle	Voir ci-dessus

5.3.6.7 La page de paramètres « Scènes »

Cette page s'affiche lorsque la fonction Scènes est activée sur la page de paramètres Sélection de la fonction.

Chaque canal peut participer à 8 scènes.

Chacune de ces 8 scènes réagit à un numéro de scene déterminé, régle libre.

Lors de l'appei du numero correspondant, la position programmée est accostee.

Chacune de ces 8 scènes est prédéfinie par une position sur la page des prêrglages.

Lors de la réception du numéro de scene non programme, ce préréglage appelle la position.

Tableau 29

Désignation	Valeurs	Description
Télégramme de verrouillage pour les scènes	Verrouiller par un télégramme MARCHE	0 = Désactiver le verrouillage1 = Verrouiller
Télégramme de verrouillage pour les scènes	Verrouiller par un télégramme ARRÊT	0 = Verrouiller1 = Désactiver le verrouillageAttention : avec ce réglage, les scènes sont toujours immédiatementverrouillées après une réinitialisation ou un téléchargement.
Tous les états de scène du canal	Écraser lors du téléchargement	Un téléchargement supprime toutes les scènes mémorisées du canal, c'est-à-dire toutes les scènes programmées jusqu'à présent.Lors de l'appeal du numéro de scène, le canal valide l'État après téléchargement du canal (voir ci-dessous).Voir en annexe : Programmer les scènes sans télégramme
Tous les états de scène du canal	Inchangé après téléchargement	Toutes les scènes programmées jusqu'à présent sont conservées.Les numérios de scènes auxquels le canal doit réagir peuvent toutefois être changé(voir ci-dessous : Le canal réagit à).
Participation à l'objet Scène centralisée	Non Oui	L'apparil doit-il réagir à l'objet de scène centralisé ?

Suite :

Désignation	Valeurs	Description
Comportement à la déactivation de la scène (avec valeur de scène 63)	Préroglage 1Préroglage 2Préroglage 3Préroglage 4Préroglage 5Préroglage 6Préroglage 7Préroglage 8Fin de course supérieureFin de course inférieureAucune réactionActualiser (Hauteur / Lamelle)	Comportement lorsque l'objet 6 reçoit la valeur 63 ($3F) et désactive ainsi la scène actuelle.Accoster une position préroglée.Voir page de paramètres Prérogliages.Accoster une position de fin de course.Ne réagit pas.Accoster la的最后一ère position reçue.
Scène 1 - prédéfinie par le préroglage 1
Le canal réagit à	Aucun numéro de scèneNuméro de scene 1 (valeur = 0)...Numéro de scene 63 (valeur = 62)	Premier des 8 numérios de scène possibles auxquels doit réagir le canal.
Commentaire pour ce numéro de scène	(Saisir le nom)	Désignation ou commentaire sur ce numéro de scène.
Verrouiller le comport / l'automatisme pendant cette scène	NonOui	Pendant cette scène, le canal continue à réagir aux télégrammes Hauteur et Lamelle.Pendant cette scène, le canal ne réagit plus aux télégrammes Hauteur et Lamelle.La fonction Montée / Descente resteinchangée.
Autoriser la programmation	NonOui	Seul l'affichage des scènes est possible.L'utilisateur peut afficher les scènes, les programmer ou les modifier.
Scène 2 - prédéfinie par le préroglage 2
Le canal réagit à	Aucun numéro de scèneNuméro de scene 1 (valeur = 0)Numéro de scene 2 (valeur = 1)...Numéro de scene 63 (valeur = 62)	Deuxième des 8 numérios de scène possibles
Commentaire pour ce numéro de scène	(Saisir le nom)	Voir ci-dessus.
Verrouiller le comport / l'automatisme pendant cette scène	NonOui	Voir ci-dessus.
Autoriser la programmation	NonOui	Voir ci-dessus.

Suite :

Désignation	Valeurs	Description
Scène 3 - prédéfinie par le préréglage 3
Le canal réagit à	Aucun numéro de scèneNuméro de scene 1 (valeur = 0) …Numéro de scene 3 (valeur = 2) …Numéro de scene 63 (valeur = 62)	Troisième des 8 numéro de scène possibles
Commentaire pour ce numéro de scène	(Saisir le nom)	Voir ci-dessus.
Verrouiller le comport / l'automatisme pendant cette scène	Non Oui	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.
Scène 4 - prédéfinie par le préréglage 4
Le canal réagit à	Aucun numéro de scèneNuméro de scene 1 (valeur = 0) …Numéro de scene 4 (valeur = 3) …Numéro de scene 63 (valeur = 62)	Quatrième des 8 numéro de scène possibles
Commentaire pour ce numéro de scène	(Saisir le nom)	Voir ci-dessus.
Verrouiller le comport / l'automatisme pendant cette scène	Non Oui	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.
Scène 5 - prédéfinie par le préréglage 5
Le canal réagit à	Aucun numéro de scèneNuméro de scene 1 (valeur = 0) …Numéro de scene 5 (valeur = 4) …Numéro de scene 63 (valeur = 62)	Cinquième des 8 numéro de scène possibles
Commentaire pour ce numéro de scène	(Saisir le nom)	Voir ci-dessus.
Verrouiller le comport / l'automatisme pendant cette scène	Non Oui	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.

Suite :

Désignation	Valeurs	Description
Scène 6 - prédéfinie par le préréglage 6
Le canal réagit à	Aucun numéro de scèneNuméro de scène 1 (valeur = 0) …Numéro de scène 6 (valeur = 5) …Numéro de scène 63 (valeur = 62)	Sixième des 8 numéro de scène possibles
Commentaire pour ce numéro de scène	(Saisir le nom)	Voir ci-dessus.
Verrouiller le comport / l'automatism pendant cette scène	Non Oui	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.
Scène 7 - prédéfinie par le préréglage 7
Le canal réagit à	Aucun numéro de scèneNuméro de scène 1 (valeur = 0) …Numéro de scène 7 (valeur = 6) …Numéro de scène 63 (valeur = 62)	Septième des 8 numéro de scène possibles
Commentaire pour ce numéro de scène	(Saisir le nom)	Voir ci-dessus.
Verrouiller le comport / l'automatism pendant cette scène	Non Oui	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.
Scène 8 - prédéfinie par le préréglage 8
Le canal réagit à	Aucun numéro de scèneNuméro de scène 1 (valeur = 0) …Numéro de scène 8 (valeur = 7) …Numéro de scène 63 (valeur = 62)	Dernier des 8 numéro de scène possibles
Commentaire pour ce numéro de scène	(Saisir le nom)	Voir ci-dessus.
Verrouiller le comport / l'automatism pendant cette scène	Non Oui	Voir ci-dessus.
Autoriser la programmation	Non Oui	Voir ci-dessus.

5.3.6.8 La page de paramètres « Positions supérieures à 1 bit »

Cette page s'affiche uniquement lorsque la fonction Protection solaire n'est pas activée sur la page de paramètres Sélection de la fonction.

3 positions préregles individuellement peuvent être appelées à l'aide des objets 1 bit (Obj. 40, 41, 42).

Tableau 30

Désignation	Valeurs	Description
Position A
Comportement jusqu'à réception d'un 1	Préréglage 1Préréglage 2Préréglage 3Préréglage 4Préréglage 5Préréglage 6Préréglage 7Préréglage 8Fin de course supérieureFin de course inférieure	Accoster une position préréglée.Voir page de paramètres Préréglages.Accoster une position de fin de course.
Comportement jusqu'à réception d'un 0	Préréglage 1Préréglage 2Préréglage 3Préréglage 4Préréglage 5Préréglage 6Préréglage 7Préréglage 8Fin de course supérieureFin de course inférieureAucune réactionActualiser (Hauteur / Lamelle)	Accoster une position préréglée.Voir page de paramètres Préréglages.Accoster une position de fin de course.Ne réalisait pas.Accoster la première position reçue.
Position B
Comportement jusqu'à réception d'un 1	Voir ci-dessus	Hauteur d'entrainment ou position des lamelles souhaitée pour la position B
Comportement jusqu'à réception d'un 0	Voir ci-dessus
Position C
Comportement jusqu'à réception d'un 1	Voir ci-dessus	Hauteur d'entrainment ou position des lamelles souhaitée pour la position C
Comportement jusqu'à réception d'un 0	Voir ci-dessus

5.3.6.9 La page de paramètres « Coupure de courant et rétablissement »

Tableau 31

Désignation	Valeurs	Description
Comportement pendant le téléchargement et en cas de panne du bus	PréRéglage 1PréRéglage 2PréRéglage 3PréRéglage 4PréRéglage 5PréRéglage 6PréRéglage 7PréRéglage 8Fin de course supérieureFin de course inférieureAucune réaction	Après le téléchargement ou en cas d'absence de tension du bus...Accoster une position préréglée.Voir page de paramètres PréRéglages.
		Accoster une position de fin de course.
		Ne réagit pas.
Comportement en cas de rétablissement du réseau ou de la tension de bus	PréRéglage 1PréRéglage 2PréRéglage 3PréRéglage 4PréRéglage 5PréRéglage 6PréRéglage 7PréRéglage 8Fin de course supérieureFin de course inférieureAucune réaction	Après le rétablissement de la tension réseau ou du bus...Accoster une position préréglée.Voir page de paramètres PréRéglages.
		Accoster une position de fin de course.
		Ne réagit pas.

6 Applications classiques

Ces exemple d'utilisation servent d'aide à la planification.
Ils ne sont pas exhaustifs et peuvent être adaptés ou étendus à volonte.

6.1 2x commutations avec interface pour boutons-poussoirs (actioneur de commutation)

2 boutons-poussoirs sont raccordés à une interface pour boutons-poussoirs TA 2 et commandent 2 canaux de RMG 8 T.

6.1.1 Appareils :

RMG 8T (n° de ref. 4930200)
TA 2 (n° de réf. 4969202)

6.1.2 Aperçu

THEBEN RM 8 T KNX - Aperçu - 1
Figure 1

6.1.3 Objets et fonctions logiques

Tableau 32

N°	TA 2	N°	RMG 8 T	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
0	Canal 1 Commutation 0		RMG 8 T Canal C1 Objet de commutation	-
3	Canal 2 Commutation 10		RMG 8 T Canal C2 Objet de commutation	-

6.1.4 Paramétrages importants

Les paramétrages par défaut ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

Tableau 33:TA2

Page de paramètres	Paramètres	Réglage
Canal 1	Fonction du canal	Commutateur / bouton-poussoir
	Type d'objet	Commutation (1 bit)
	Réaction au blanc montant	Inversion
	Réaction au blanc descendant	Aucune
Canal 2	Voir canal 1

Tableau 34 : RMG 8 T

Page de paramètres	Paramètres	Réglage
Généralités	Type du module de base	RMG 8 T
Apparéil de base : RMG 8 T	Fonction du canal C1	Actionneur de commutation
RMG 8 T Canal C1 : Sélection de la fonction	Fonction du canal	Commutation MARCHE/ARRÊT
RMG 8 T Canal C1 : Sélection de la fonction	Déclenchement de la fonction via	Objet de commutation
Caracteristiques du contact	Type de contact	Contact à fermetre
RMG 8 T Canal C2	Voir Canal C1

6.2 Commuter la lumière avec compteur de service et écran (actionneur de commutation)

Une rangée de lampes à fluorescence d'un hall est commutée avec le canal C1.

Les éclairages doivent par ex. être replacés après 20 000 heures de fonctionnement (= service).

L'intervalle de temps jusqu'àu service et l'état du service doit être affichés par le biais de l'écran VARIA 826.

6.2.1 Appareils

RMG 8 T (n° de ref. 4930200)
VARIA 824/826(8249200/8269200)

6.2.2 Aperçu

THEBEN RM 8 T KNX - Aperçu - 1
Figure 2

6.2.3 Objets et fonctions logiques

Tableau 35

N°	Capteur KNX	N°	RMG 8 T	Commentaire
	Nom de l'objet		Nom de l'objet
- (Objet de commutation) 0		Objet de commutation	Un capteur KNX quelconque : un bouton-poussoir, une horloge programmable, un interrupteur crépusculaire, etc., envoie l'instruction de commutation à RMG 8 T

Tableau 36 :

N°	RMG 8 T	N°	VARIA	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
6	Temps jusqu'àu prochain service	39	Valeur de comptage 0..65535	Temps en heures
7	Service nécessaire 41		Commutation MARCHE/ARRÊT	1 = Le temps est écoulé

6.2.4 Paramétrages importants

Les paramétrages par défaut ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

Tableau 37: RMG 8T

Page de paramètres	Paramètres	Réglage
Généralités	Type du module de base	RMG 8 T
Apparéil de base : RMG 8 T	Fonction du canal C1	Actionneur de commutation
RMG 8 T Canal C1 Sélection de la fonction	Fonction du canal	Commutation MARCHE/ARRÊT
RMG 8 T Canal C1 Sélection de la fonction	Activer le compteur d'heures de fonctionnement	Oui..
Caracteristiques du contact	Type de contact	Contact à fermetre
Compteur d'heures de fonctionnement et service	Type de compteur d'heures de fonctionnement	Compteur de temps jusqu'àu prochain service
	Intervalle de service (0..2000, x 10 h)	200
	Indication du temps jusqu'àu service en cas de modification (0..100 h, 0 = Ne pas signaler)	100
	Signaler cycliquement le service	Oui

Tableau 38 : VARIA 824 / 826

Page de paramètres	Paramètres	Réglage
Sélection des pages d'affichage	Afficher la page 1 pour les objets d'affichage	Oui
Objets d'affichage page 1	Sur la page 1, afficher les consignes de sécurité	Non
Objets d'affichage page 1	Titre de la page	Maintenance des lampes*
Page 1, ligne 1	Format de la ligne	Type d'objet Valeur de comptage à 16 bits
	Texte pour la ligne 1	Service dans*
	Unité pour objet d'affichage	h
	Plage de valeurs	Chiffres négatifs et positifs
	Affichage avant réception d'une valeur	Consulter l'objet via le bus
Page 1, ligne 2	Format de la ligne	Type d'objet Commutation
	Texte pour la ligne 1	État des lampes*
	Texte pour la valeur d'objet = 0	OK*
	Texte pour la valeur d'objet = 1	Maintenance*
	Affichage avant réception d'une valeur	Consulter l'objet via le bus

*Suggestion de texte

6.3 Fonction d'alarme simple avec témoin clignotant (actioneur de commutation)

Un dispositif de surveillance, par ex. alarmé d'inondation, est raccordé à une interface pour boutons-poussoirs TA 2 et commande un canal de RMG 8 T.

En cas d'alarme, une lampe doit clignoter (sortie de relais Canal 1).

6.3.1 Appareils :

RMG 8 T (n° de ref. 4930200)
TA 2 (n° de ref. 4969202)

6.3.2 Aperçu

THEBEN RM 8 T KNX - Aperçu - 1
Figure 3

6.3.3 Objets et fonctions logiques

Tablcau 39

N°	TA 2	N°	RMG 8 T	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
0	Canal 1 Commutation 0		RMG 8 T Canal C1 Objet de commutation	-

6.3.4 Paramétrages importants

Les paramétrages par défaut ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

Tableau 40:TA2

Page de paramètres	Paramètres	Réglage
Canal 1	Fonction du canal	Commutateur / bouton- poussoir
	Type d'objet	Commutation (1 bit)
	Réaction au flanc montant	Marche
	Réaction au flanc descendant	Arrêt

Tableau 41: RMG 8 T

Page de paramètres	Paramètres	Réglage
Généralités	Type du module de base	RMG 8 T
Apparéil de base : RMG 8 T	Fonction du canal C1	Actionneur de commutation
RMG 8 T Canal C1 Sélection de la fonction	Fonction du canal	Clignotement
RMG 8 T Canal C1 Sélection de la fonction	Déclenchement de la fonction via	Objet de commutation
Caracteristiques du contact	Type de contact	Contact à fermetre
Clignotement	Phase MARCHE :
	Heures	0
	Minutes	0
	Secondes	1
	Phase ARRÊT :
	Heures	0
	Minutes	0
	Secondes	1
	Quelle fréquence de clignotement	Jusqu'à l'arrêt

6.4 Commutation de base, commande de store simple (actionneur de store)

Tous les canaux sont configurés comme actionneurs de store et sont commandés par l'interface pour

boutons-poussoirs TA 4.

Pour chaque store, seul 1 simple bouton-poussoir est raccordé à l'interface pour boutons-poussoirs TA 4 (commande à une touche).

Selon que les touches sont enforcées brièvement ou longuement, l'interface pour boutonspoussoirs envoie un télégramme MONTÉE / DESCENTE ou Pas / Stop.

Les stores doivent être reliés le soir et rester ouverts la nuit.

Pour cela, l'horloge programmable TR 648 top2 RC est programmée de manière à ce que le canal 1 envoie un télégramme Arrêt (impulsion astronomique) à l'objet MONTÉE /

DESCENTE centralisé après le coucher du soleil.

6.4.1 Appareils :

RMG 8 T (n° de ref. 4930200)
TA 4 (n° de réf. 4969204)
TR 648 top2 RC-DFC ou RC (6489210/6489212)

6.4.2 Aperçu

THEBEN RM 8 T KNX - Aperçu - 1
Figure 4

De haut en bas :

L'interface pour boutons-poussoirs : manipulation par l'utilisateur (Montée / Descente, Pas / Stop).
L'horloge programmable : envoie un télégramme ARRET lors du coucher du soleil comme instruction MONTÉE pour tous les stores.

6.4.3 Objets et fonctions logiques

Tableau 42

$ {\mathrm{N}}^{ \circ } $	TA 4	$ {\mathrm{N}}^{ \circ } $	RMG 8 T	Commentaire
$ {\mathrm{N}}^{ \circ } $	Nom de l'objet	$ {\mathrm{N}}^{ \circ } $	Nom de l'objet	Commentaire
1	Canal 1 Store Montée / Descente	0	RMG 8 T Canal C1 Montée / Descente	Pression longue pour Instructions de déplacement Montée / Descente. Pression courte pour Instructions Pas / Stop.
0	Canal 1 Store Pas / Stop	1	RMG 8 T Canal C1 Pas / Stop
4	Canal 2 Store Montée / Descente	10	RMG 8 T Canal C2 Montée / Descente
3	Canal 2 Store Pas / Stop	11	RMG 8 T Canal C2 Pas / Stop
7	Canal 3 Store Montée / Descente	20	RMG 8 T Canal C3 Montée / Descente
6	Canal 3 Store Pas / Stop	21	RMG 8 T Canal C3 Pas / Stop
10	Canal 4 Store Montée / Descente	30	RMG 8 T Canal C4 Montée / Descente
9	Canal 4 Store Pas / Stop	31	RMG 8 T Canal C4 Pas / Stop

Tableau 43

N°	TR 648 top2	N°	RMG 8 T	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
7	C1.1 Canal de commutation - Commutation	247	MONTÉE / DESCENTE centralisée	L'horloge envoie un télégramme ARRÊT lors du coucher du soleil. Tous les entrainements sont relevés.

6.4.4 Paramétrages importants

Les paramétrages standard ou spécifique à l'utilisateur s'appliquent dans le cas des paramètres non mentionnés.

Tableau 44 : TA 4

Page de paramètres	Paramètres	Réglage
Canal 1 . Canal 4	Fonction du canal	Store
Canal 1 . Canal 4	Manipulation	Commande à touche unique

Tableau 45: RMG 8 T

Page de paramètres	Paramètres	Réglage
Généralités	Type du module de base	RMG 8 T
Apparéil de base : RMG 8 T	Fonction du canal C1	Actionneur de store
RMG 8 T	Type de protection solaire	Store

Tableau 46:TR 648 top2 KNX

Page de paramètres	Paramètres	Réglage
Généralités	Activer canal de commutation horsaire C1	Oui
Canal de commutation C1	Type de télégramme C1.1*	Instruction de commutation
	Si horloge → MARCHE	Pas de télégramme
	Si horloge → ARRÊT	Envoyer le télégramme suivant une seule fois
	Télégramme	ARRÊT

Le canal C1 de l'horloge programmable TR 648 top2 estprogrammé comme canal astronomique.
Ce canal doit générer une impulsion astronomique d'1 s lors du coucher du soleil.
Lors du déclenchement de l'impulsion, un télégramme ARRÉT est envoyé.

6.5 Commande de store avec suivi de la position du soleil et alarmé de gel (actionneur de store)

Le canal 1 est régle comme actioneur de store.

Un bouton-poussoir, raccordé à l'entrée binaire TA4, envoie les instructions Montée /

Descente et Pas / Stop. La station météorologique Meteodata 140 commande l'inclinaison des lamelles en fonction de la position du soleil.

Une incidence lumineuse optimale est ainsi atteinte sans rayonnement solaire direct.

En cas de risque de gel, le store doit être relevé. L'objet Sécurité centrale Gel est donc utilisé.

6.5.1 Appareils :

RMG 8T (n° de ref. 4930200)
Meteodata 140 (n° de ref. 1409200)
TA 4 (n° de ref. 4969204)

6.5.2 Aperçu

THEBEN RM 8 T KNX - Aperçu - 1
Figure 5

De haut en bas :

La station météorologique: envoie le télégramme pour le positionnement du store en fonction de la position du soleil.

Lorsqu'aucun ombrage n'est nécessaire, le store est relevé (Obj. 60).

L'interface pour boutons-poussoirs : manipulation par l'utilisateur (Montée / Descentre, Pas / Stop)

6.5.3 Objets et fonctions logiques

Tableau 47

N°	Meteodata 140	N°	RMG 8 T	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
20	C1.1 Commutation	249	Sécurité centrale Gel	Le télégramme de sécurité est envoyé par Meteodata (C1.1 Canal universal).
60	C11 Montée / Descente 0		RMG 8 T Canal C1 Montée / Descente	-
61	C11 Hauteur du store 2 %	Hauteur -
62	C11 Position des lamelles	3 %	Lamelle -

Tableau 48

N°	TA 4	N°	RMG 8 T	Commentaire
N°	Nom de l'objet	N°	Nom de l'objet	Commentaire
0	Canal 1 Store Pas / Stop	1	RMG 8 T Canal C1 Pas / Stop	Pression longue pour Instructions de déplacement Montée / Descente. Pression courte pour Instructions Pas / Stop.
1	Canal 1 Store Montée / Descente	0	RMG 8 T Canal C1 Montée / Descente

6.5.4 Paramétrages importants

Les paramétrages par défaut ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

Tableau 49:Metecdata 140

Page de paramètres	Paramètres	Réglage
Généralités	Activer le canal universal C1	Oui
Généralités	Activer le canal de protection solaire C11	Oui
Canal universal C1 : Fonction	Fonction du canal	Capteur de température
	Seuil de température	Inférieur à 4 °C
	Hystérisis de température	1,0 K
Canal de protection solaire C11	Le canal commande	Store
	Suivi de la position du soleil	Oui..
	Hauteur de travail lors du dépassement du seuil de luminosité	100 %
Automatisation solaire	Activation de l'automatisation solaire	Par le seuil crépusculaire
Suivi de la position du soleil	Les régages individuels standard et régés par l'utilisateur s'appliquent ici.

Tableau 50 : RMG 8 T

Page de paramètres	Paramètres	Réglage
Généralités	Type du module de base	RMG 8 T
Apparil de base : RMG 8 T	Fonction du canal C1	Actionneur de store
RMG 8 T Canal C1 : Sélection de la fonction	Type de protection solaire	Store
Sécurité Vent / Pluie / Gel	Participation à l'objet Sécurité Vent	Non
	Participation à l'objet Sécurité Pluie	Non
	Participation à l'objet Sécurité Gel	Oui
	Début	Fin de course supérieure
	Fin	Actualiser (Hauteur / Lamelle)

7 Annexe

7.1 Le mode Manuel

Ce mode peut être régle ou réinitialisé via la touche Manuel ou sur l'objet 78 (Manuel).

Sur la page de paramètres Généralités, l'objet peut être verrouillé.

Il est également possible de définir si le mode Manuel doit s'arrêter après l'écoulement d'une durée déterminée.

7.1.1 Pour les canaux de store

Les positions des protections solaires sont gelées.

Tous les télégrammes de bus non relatifs à la sécurité sont bloqués, c'est-à-dire que seuls les instructions de sécurité (sur les Obj. 8, 244, 245, 246, 248, 249) peuvent encore être exécutées.

Les instructions de déplacement eventuelles en cours s'arrêtent lorsque la position définie ou la position finale est atteinte. L'état est indiqué sur l'objet correspondant.

À l'arrêt du mode Manuel, les télégrammes de bus sont à nouveau actifs. Les événements de bus déjà reçus ne sont pas recupérés.

Après le rétablissement du réseau, le mode Manuel est réinitialisé.

7.2 Les scènes

7.2.1 Principe

La fonction Scène permet d'afficher l'etat instantané d'un canal, ou d'un système MIX complet, de l'enregistrer et de le rétabir ultérieurement à tout moment.

Elle s'applique aux canaux de commutation ainsi qu'aux canaux de store et de variation.
Chaque canal peut participer à jusqu'à 8 scènes simultanément.

À cet effet, la participation à des scènes pour le canal correspondant doit être autorisée pour chaque paramètre.

Voir paramètre Activer les scènes et la page de paramêtres Scènes.

Lors de l'enregistrement d'une-scène, l'etat actuel du numero de scene correspondant est affecté.

Lors de l'appei du numero de scene, I'etat prealablement memorise est retabli.

Ainsi, le système MIX s'intègre simplement et facilement dans toutes les scènes d'utilisateurs.

Tableau 51 : Numeros de scenes admissibles

Série	Appareil	Numérosc de scènes pris en charge
MIX (n° de ref. 4910xxx)	DME 2 S	1..8
	JME 4 S
	RME 4 S / C-Last
MIX2 (n° de ref. 4930xxx)	RMG/RME 8 S	1..64
	RMG/RME 4 I
	DMG 2 T/DME 2 T
	RMG 8 T/JME 4 T
	RMG 8 T/RME 8 T

Les scènes sont enregistrées définitivement et sont conservées même après un nouveau téléchargement de l'application.

Voir parametre Tous les états de scène du canal sur la page de paramétres Scènes.

7.2.2 Appeler ou enregistrer les scènes :

Pour appeler ou enregistrer une scene, le code correspondant est envoyé à l'objet de scene (Obj. 243).

Tableau 52

Scène	Appeler		Enregistrer
Scène	Hex.	Déc.	Hex.	Déc.
1	00	0	80	128
2	01	1	81	129
3	02	2	82	130
4	03	3	83	131
5	04	4	84	132
6	05	5	85	133
7	06	6	86	134
8	07	7	87	135
9	08	8	88	136
10	09	9	89	137
11	0A	10	8A	138
12	0B	11	8B	139
13	0C	12	8C	140
14	0D	13	8D	141
15	0E	14	8E	142
16	0F	15	8F	143
17	10	16	90	144
18	11	17	91	145
19	12	18	92	146
20	13	19	93	147
21	14	20	94	148
22	15	21	95	149
23	16	22	96	150
24	17	23	97	151
25	18	24	98	152
26	19	25	99	153
27	1A	26	9A	154
28	1B	27	9B	155
29	1C	28	9C	156
30	1D	29	9D	157
31	1E	30	9E	158
32	1F	31	9F	159

Suite :

Scène	Appeler		Enregistrer
Scène	Hex.	Déc.	Hex.	Déc.
33	20	32	A0	160
34	21	33	A1	161
35	22	34	A2	162
36	23	35	A3	163
37	24	36	A4	164
38	25	37	A5	165
39	26	38	A6	166
40	27	39	A7	167
41	28	40	A8	168
42	29	41	A9	169
43	2A	42	AA	170
44	2B	43	AB	171
45	2C	44	AC	172
46	2D	45	AD	173
47	2E	46	AE	174
48	2F	47	AF	175
49	30	48	B0	176
50	31	49	B1	177
51	32	50	B2	178
52	33	51	B3	179
53	34	52	B4	180
54	35	53	B5	181
55	36	54	B6	182
56	37	55	B7	183
57	38	56	B8	184
58	39	57	B9	185
59	3A	58	BA	186
60	3B	59	BB	187
61	3C	60	BC	188
62	3D	61	BD	189
63	3E	62	BE	190
64	3F	63	BF	191

Exemples (central ou relatif a un canal) :

Appeler l'etat de la scène 5: →Envoyer $04 à l'objet de scène correspondant.

Enregistrer l'etat actuel avec la scene 5: → Envoyer $84 à l'objet de scene correspondant.

7.2.3 Programmer les scènes sans télégramme (MIX2 UNIQUEMENT)

Au lieu de définir individuellement les scènes à l'aide d'un télégramme, il est possible de les définir directement au préalable dans l'ETS.

À cet effet, il suffit de régler le paramètre Tous les états de scene du canal (page de paramètres Scènes) sur Écraser lors du téléchargement.

Ensuite, l'état souhaité peut être sélectionné pour chacun des 8 numérios de scènes possibles d'un canal (= paramètre État après téléchargement).

Après le téléchargement, les scènes sont déjà programmées dans l'appareil.

Si nécessaire, une programmation ultérieure au moyen de télégrammes de programmation est tout de même possible et peut être autorisée ou verrouillée pour chaque paramètre.

7.3 Conversion des pourcentages en valeurs hexadécimales et décimales

Pourcentage	0 %	10 %	20 %	30 %	40 %	50 %	60 %	70 %	80 %	90 %	100 %
Valeur hexadécimale	00	1A	33	4D	66	80	99	B3	CC	E6	FF
Valeur décimale	00	26	51	77	102	128	153	179	204	230	255

Toutes les valeurs de 00 à FF hex. (0 à 255 déc.) sont valables.

8 Notes de version

Appareils à partir de la date de fabrication

Modifications

2027

Si l'on passé à 0% de hauteur (via l'objet automatique « Hauteur % »), les lamelles ne sont plus réajustées.Si la même valeur est reçue sur l'objet hauteur, le store ne rouge plus.Si une hauteur <3% via l'objet est approchée, les lamelles ne sont plus réajustées.Si la hauteur de départ est> = 3%, la position des lamelles qui vient d'être réglée est réinitialisée.Si une position a été reçue via l'objet «lamelles %» jusqu'à 1 s avant de receivevoir la hauteur, cette position est définie après l'approche de la hauteur.Si la même hauteur était atteinte via la position A, B ou C, la position des lamelles ne changeait pas.Maintenant, la nouvelle position des lamelles est ajustée, même si la hauteur reste la même.Correction d'un bug avec l'objet de présence de protection solaire.AVEC la version précédente, le comportement de présence n'était exécuté qu'une seule fois.

THEBEN RM 8 T KNX - Notes de version - 1

Date de fabrication = année, semaine.

\( {\mathrm{N}}^{ \circ } \)	TA 4	\( {\mathrm{N}}^{ \circ } \)	RMG 8 T	Commentaire
\( {\mathrm{N}}^{ \circ } \)	Nom de l'objet	\( {\mathrm{N}}^{ \circ } \)	Nom de l'objet	Commentaire
1	Canal 1 Store Montée / Descente	0	RMG 8 T Canal C1 Montée / Descente	Pression longue pour Instructions de déplacement Montée / Descente. Pression courte pour Instructions Pas / Stop.
0	Canal 1 Store Pas / Stop	1	RMG 8 T Canal C1 Pas / Stop
4	Canal 2 Store Montée / Descente	10	RMG 8 T Canal C2 Montée / Descente
3	Canal 2 Store Pas / Stop	11	RMG 8 T Canal C2 Pas / Stop
7	Canal 3 Store Montée / Descente	20	RMG 8 T Canal C3 Montée / Descente
6	Canal 3 Store Pas / Stop	21	RMG 8 T Canal C3 Pas / Stop
10	Canal 4 Store Montée / Descente	30	RMG 8 T Canal C4 Montée / Descente
9	Canal 4 Store Pas / Stop	31	RMG 8 T Canal C4 Pas / Stop
