Steky - Appareil photo RICOH - Notice d'utilisation et mode d'emploi gratuit

Marque	RICOH
Modèle	Steky
Type de produit	Appareil photo subminiature
Dimensions (approx.)	100 x 60 x 40 mm
Poids (approx.)	150 g
Alimentation	Aucune (mécanique)
Objectif	25 mm f/3.5 STEKINAR Anastigmat, fix-focus
Obturateur	Vitesses : 1/25, 1/50, 1/100 s et pose B
Film compatible	Ciné-film 16 mm négatif, de préférence non perforé
Longueur de film recommandée	50 cm par charge
Compteur de vues	Oui, réglable sur N^
Déclencheur	Levier latéral (9)
Enroulement du film	Bouton d'enroulement (5) avec poussoir (6)
Filtre	Écran jaune sur le bouton (10)
Fonctions principales	Photographie sur film 16 mm avec trois vitesses d'obturation et pose B
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Éviter l'humidité et la poussière.
Sécurité	Ne pas exposer à des températures extrêmes. Tenir hors de portée des enfants.
Pièces détachées	Chargeurs, bobines, film 16 mm
Réparabilité	Confier à un technicien spécialisé pour toute réparation

FOIRE AUX QUESTIONS - Steky RICOH

Comment charger le film dans la caméra Steky ?

Pour charger le film, retirez le couvercle (1), poussez le levier de pression (2) vers la droite, retirez le chargeur vide (4), insérez le bout du film dans la bobine après l'avoir enroulé deux fois, glissez la bobine dans le chargeur et refermez-le. Tirez une longueur suffisante de film et insérez-la dans la caméra. Enroulez le film par la roue dentée (3). Replacez le levier de pression (2) en position originale. Tournez le bouton d'enroulement (5) et pressez la bobine. Replacez le couvercle. Tournez le bouton d'enroulement jusqu'à l'arrêt, pressez le bouton (6) vers l'arrière, répétez ce mouvement. Mettez le compteur (7) sur N^.

Quelles sont les vitesses d'obturation disponibles ?

L'obturateur permet les vitesses de 1/25, 1/50 et 1/100 seconde, ainsi que la pose B pour des expositions longues.

Quel type de film utiliser avec le Ricoh Steky ?

Utilisez du ciné-film standard 16 mm de type négatif, de préférence non perforé. Coupez une longueur de 50 cm, les deux bouts en forme de V. Insérez un bout dans la fente de la bobine en enroulant fermement avec le côté émulsion à l'intérieur.

Comment régler le compteur de vues ?

Après avoir chargé le film et amorcé l'enroulement, mettez le compteur (7) sur la position N^ (zéro). Le compteur indique le nombre de vues effectuées.

Comment déclencher l'obturateur ?

Pour déclencher, pressez le levier (9). Après chaque exposition, avancez le film en poussant sur le bouton (6) et en tournant le bouton d'enroulement (5).

Comment charger le film en chambre noire ?

En obscurité complète, chargez les magasins avec le film 16 mm. Coupez une longueur de 50 cm, les bouts en V. Insérez un bout dans la fente de la bobine et enroulez fermement, côté émulsion à l'intérieur. Manipulez le film par les bords. Insérez le film enroulé dans le chargeur en laissant environ 5 cm de film à l'extérieur. Suivez ensuite les instructions de chargement à la lumière.

Quels sont les accessoires fournis avec l'appareil ?

L'appareil est livré avec un chargeur (magasin) et une bobine. L'écran jaune est placé sur le bouton (10). Aucun autre accessoire n'est mentionné.

Comment nettoyer l'objectif du Ricoh Steky ?

Nettoyez l'objectif avec un chiffon doux et sec. Évitez tout produit chimique. Protégez l'appareil de la poussière et de l'humidité.

Que faire si le film ne s'enroule pas correctement ?

Vérifiez que la bobine est bien insérée dans le chargeur et que le levier de pression (2) est en position originale. Assurez-vous que le film est correctement engagé dans la roue dentée (3). Tournez le bouton d'enroulement (5) en appuyant sur la bobine. Si le problème persiste, retirez le chargeur et réinsérez le film.

Comment stocker l'appareil photo Steky ?

Stockez l'appareil dans un endroit sec et à l'abri de la poussière. Évitez les températures extrêmes. Retirez la pile (si présente) – ici il n'y en a pas. Conservez le chargeur et les bobines séparément.

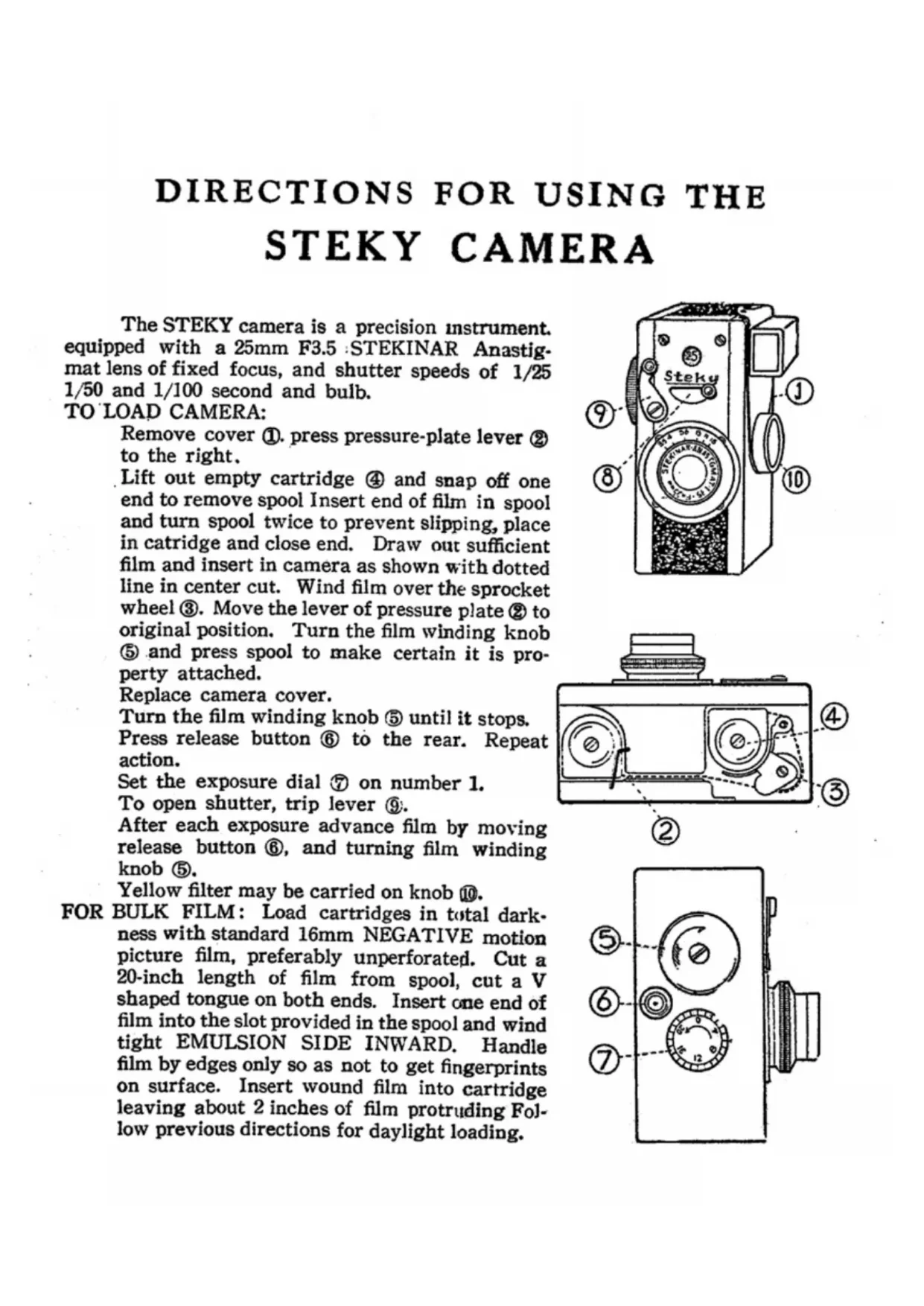

MODE D'EMPLOI Steky RICOH

La camera STEKY est un instrument de précision équipé d'un objectif fix-focus 25mm. F.3.5 STEKINAR Anastigmat, l'obturator permit des vitesses de 1/25, 1/50, et 1/100e sec. et la pose B.

POUR CHARGER LA CAMERA.

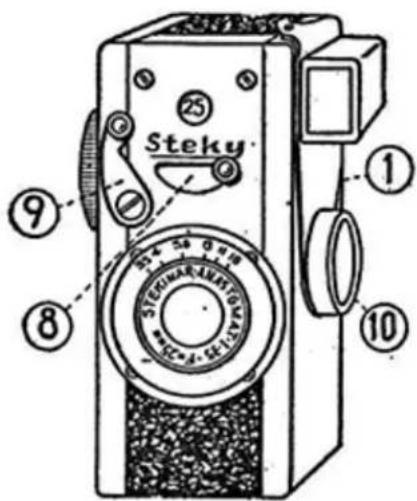

Enlever le couvercle (1). Pousser le levier de pression (2) vers la droite.

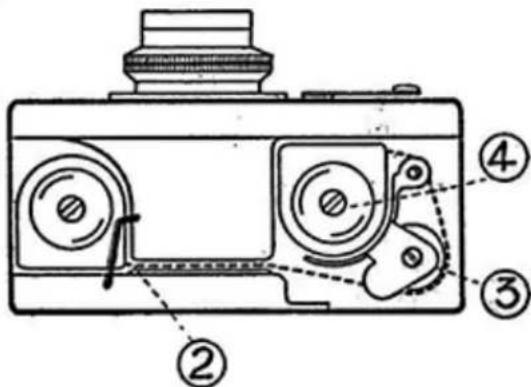

Enlever le chargeur vide (4) dont une extrémité est ouverte pour en-retirer la bobine. Insérer le bout du film dans la bobine après l'avoir enroulé deux fois pour éviter qu'il s'échappe. Glisser la bobine dans le chargeur et referrer celui-ci. Tirer une longueur suffisante de film et l'insérer dans laamera comme le montre l'illustration du centre. Enrouler le film par la roue dentée (3). Placer le levier de pression (2) dans sa position originale. Tourner Ie bouton d'enroulement (5) et presser la bobine pour s'assurer qu'elle est bien fixée.

Replacer le couvercle de laamera.

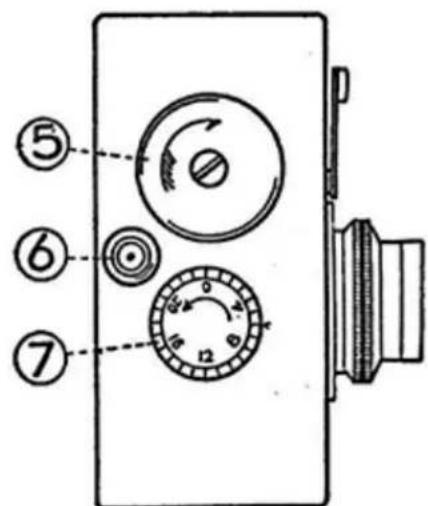

Tournier le bouton d'enroulement (5) jusqu'à l'arret.

Pressar le bouton (6) vers l'arrière. Repeter ce mouvement.

Metre le compteur (7) sur N^ .

Pour déclancher presser le levier (9).

Après chaque exposition avancer le film en poussant. sur le bouton (6) et en tournant le bouton d'enroulement (5).

L'écran jaune est place sur le bouton (10).

POUR LE CHARGEMENT DU FILM EN CHAMBRE NOIRE.

Charger les magasins en obscurité complète avec le cine-film standard 16mm NEGATIF, de préference non-perforé. Couper une longueur de 50cm de film, les 2 bouts seront coupés en forme de V. Insérer un bout de film dans la fente de la bobine et enrouler fermement le COTE EMULSION ETANT A L'INTERIEUR. Manipuler uniquement le film par les bords pour ne pas provoquer d'empreintes sur la surface. Insérer le film enroule dans le chargeur en laissant environ 5cm de film au dehors.

Ensuite suivre les instructions données plus haut pour le chargement au jour.
