MODE D'EMPLOI ir33 Carel

CAREL base le développement de ses produits sur une experience de plusieurs dizaines d'années dans le domaine HVAC, sur l'investissement continuel en innovation technologique du produit, sur des procédures et des processus de qualité rigoureux avec des tests sur circuit et fonctionnels sur 100% de sa production, sur les plus innovantes technologies de production disponibles sur le marché. CAREL et ses fi liales/affi liés ne garantissant cependant pas que tous les aspects du produit et du logiciel compris dans le produit repondront aux exigences de l'application fi nale, bien que le produit soit fabriqué selon les techniques de l'etat de l'art. Le client (constructeur, concepteur ou installerateur de l'équipment fi nal) assume toutes les responsabilités et les risques concernant la confi guration du produit a n d'obtenir les résultats premis sur l'installation et/ou l'équipment final spécifique que. CAREL peut, dans ce cas, et suite à des accords spécifique, intervenir comme consultant pour la réussite du démarrage de la machine fi nale/application, mais elle ne peut, en aucun cas, être tenue comme responsable du bon fonctionnement de l'équipment/installation fi nale.

Le produit CAREL est un produit avancé dont le fonctionnement est spécifique dans la documentation technique fournie avec le produit ou qui peut etre téléchargee, meme avant I'achat, sur le site Internet www.carel.com.

Chaque produit CAREL, en relation à son niveau technologique avancé, a besoin d'une phase de qualifi cation / confi guration / programmation / mise en service af n qu'il puisse fonctionner au moins pour l'application spécifique que. L'absence de la phase d'etude, qui est indiquée dans le mode d'emploi, peut provoquer des dysfonctionnements des produits fi naux dont CAREL ne pourrait pas etre consideree comme responsable.

Seul le personnel qualifié peut installer ou effectuer des interventions d'assistance technique sur le produit.

Le client fi nal doit utiliser le produit uniquement dans les modalités décrites dans la documentation relative au produit.

Sans exclure le respect necessaire d'ajretissements ulterieurs presents dans le mode d'emploi, il est, dans tous les cas, nécessaire, pour chaque produit de CAREL:

• éviter que les circuits Electroniques ne se mouillent. La pluie, l'humidité et tous les types de liquide ou la bue contennent des substances minérales corrosives qui peuvent endommager les circuits Electroniques. Dans tous les cas, le produit doit être utilisé ou stocké dans des lieux où sont respectées les limites de température et d'humidité spécifique dans le mode d'emploi;
• ne pas installer le dispositif dans un emplacement particulierement chaud. Des températures trop élevées peuvent réduire la durée de vie des dispositifs électroniques, les endommager ou faire fondre les pieces en plastique. Dans tous les cas, le produit doit être utilisé ou stocké dans des lieux ou sont respectées les limites de temperature et d'humidité spécifiées dans le mode d'emploi;
  ne pas tenter d'ouvir le dispositif differemment de ce qui est indiqued dans le mode d'emploi;
• ne pas faire tomber, ne pas heures ou secouer le dispositif car les circuits internes et les mécanismes pouraient subit des dommages irreparables;
• ne pas utiliser de produits chimiques corrosifs, de solvants ou de détergents agressifs pour nettoyer le dispositif;
• ne pas utiliser le produit pour des applications différentes de celles qui sont spécifiées dans le manuel technique.

Toutes les suggestions ci-dessus sont valables aussi pour le contrôle, les cartes sérielles, les clés de programmation ou pour tout autre accèsaire de la gamme de produits CAREL.

CAREL adopte une politique de développement continu. CAREL se reserve donc le droit d'effecteur des modifiations et des améliorations à tout produit décrit dans le document present sans préavis.

Les données techniques prsentes dans le mode d'emploi peuvent subir des modifiations sans obligation de préavis.

La responsabilité de CAREL en relation à son produit est régie par les conditions générales du contrat CAREL représentées dans le site www.carel.com et/ou par des accords spécifique quies avec les clients; en particulier, dans la mesure consentie par la législation applicable, enaucun cas, CAREL, ses salariés ou ses fi liales/ affi liées ne seront responsables d'eventuels manques à gagner ou de ventes, de pertes de données et d'informations, de coûts de marchandises ou de services substitutifs, de dommages aux biens ou aux personnes, d'interruptions d'activité, ou d'eventuels dommages directs, indirects, accidentels, patrimoniaux, de couverture, punitifs, spéciaux ou conséquent provoques de n'importe qu'elle manière, qu'ilis soient contractuels, extra-contractuels ou dus à négligence ou toute autre responsabilité dérivant de l'installation, utilisation ou impossibilité d'utilisation du produit, même si CAREL ou ses fi liales/affi liées ont été averties de possibilité de dommages.

ATTENTION

READ CAREFULLY IN THE TEXTI

Séparer le plus possible les cables des sondes et des entrées numériques des cables des charges inductives et de puissance à n'd'éviter de possibles interférences electromagnétiques.

Ne jamais insérer dans les mêmes canivaux (y compris ceux des tableaux électriques) les cables de puissance et les cables de signal.

ÉLIMINATION

INFORMATIONS AUX UTILISATEURS POUR UN TRAITEMENT CORRECT DES DÉCHETS D'APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE)

Le produit contient des parties en métal et des parties en plastique. Conformément à la Directive 2002/96/CE du Parlement Européen et du Conseil du 27 janvier 2003 et aux normes nationales relatives d'application, nous vous informons que:

1. il existe l'obligation de ne pas éliminer les DEEE comme déchets urbains et d'eff ectuer, pour ces déchets, une collecte séparée;
2. pour l'élimination, il faut utiliser les systèmes de collecte publiques ou privés prévus par la législation locale. Il est en outre possible de rendre au distributeur l'équipement en fin de vie, dans le cas de l'achat d'un équipement neuf;
3. cet apparéil peut conténir des substances dangereuses: un usage improupe ou une élimination incorrecte pourrait avoir des effets négatifs sur la santé humaine et sur l'environnement;
4. le symbole (poubelle barre sur roues) reporté sur le produit ou sur l'emballage et sur le feuillet des instructions indique que l'équipement a été mis sur le marché après le 13 août 2005 et qu'il doit être l'objet de collecte séparée;
5. encasd'éliminationabusivedesdéchetsélectriquesétélectroniques, des sanctions sont prévues par les législations locales en vigueur en matière d'élimination des déchets.

Garantie sur les matériaux: 2 ans (à partir de la date de production, à l'exception des pieces d'usage).

Homologations: la qualite et la sécurité des produits CAREL S.p.A. sont garanties par le système de conception et de production certifé ISO 9001.

Sommaire

1. INTRODUCTION 7

1.1 Modèles 7
1.2 Fonctions et caractéristiques principales 8

2. INSTALLATION 10

2.1 IR33: fixation sur panneau et dimensions 10
2.2 DN33: fixation sur rail DIN et dimensions 11
2.3 Schémas électriques IR33/DN33 - entres température .....12
2.4 Schémas électriques IR33/DN33 Universale
entreés universelles 14

2.5 Raccordement des sondes IR33/DN33 Universale entrées universelles 15

2.6 Schémas de branchement 16
2.7 Installation 17
2.8 Clé de programmation 18

3. INTERFACE UTILISATEUR 19

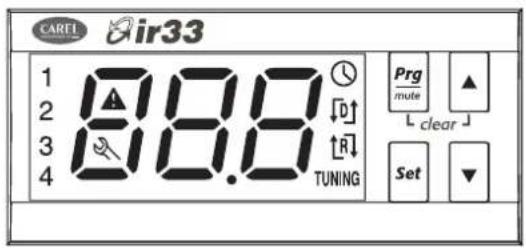

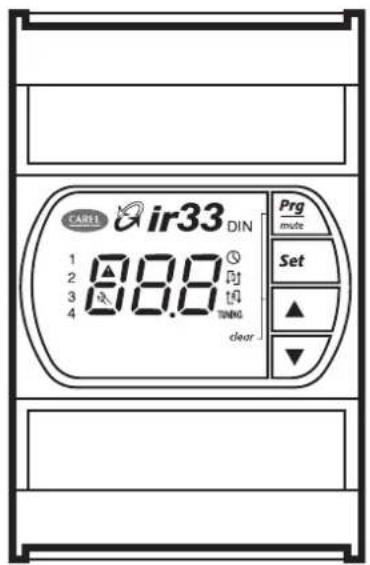

3.1 Ecran. 19
3.2 Clavier. 20
3.3 Programmation 20
3.4 Confi guration de la date/heure courante et de I'heure d'allumage/extinction 21

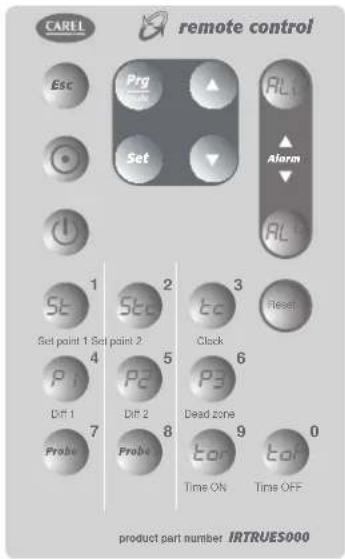

3.5 Utilisation de la télécommande (accessoire) 23

4. MISE EN SERVICE 25

4.1 Configuration 25
4.2 Préparation pour la mise en service 25
4.3 ON/OFF du contrôle 25

5. FONCTIONS 26

5.1 Unité de mesure de la temperature 26
5.2 Sondes (entrees analogiques) 26
5.3 Modes de fonctionnement standard (parametes St1,St2,c0,P1,P2,P3) 27
5.4 Validite des parametes de reglage (parametes St1,St2,P1,P2,P3) 30
5.5 Choix du mode de fonctionnement spécial 30
5.6 Modes de fonctionnement spécial 31
5.7 Notes supplémentaires concernant le fonctionnement spécial 34
5.8 Sorties et entrées 34

6. REGULATION 37

6.1 Type de réglage (paramètre c5) 37
6.2 ti_PID, td_PID (paramétres c62,c63), d62,d63) 37
6.3 Auto-Tuning (parametre c64) 37
6.4 Cycle de travail 38
6.5 Fonctionnements avec sonde 2 39

7. TABLEAU DES PARAMETRES 44

7.1 Variables accessible only at partir de série 49

8. ALARMES 50

8.1 Types d'alarmes 50
8.2 Alarmes à rétablissement manuel 50
8.3 Visualisation de la queue des alarmes 50
8.4 Parametres de I'alarme 50
8.4 Tableau alarmes 52
8.5 Lien entre le paramètre dependance et les causes d'alarme 53

9. CARACTERISTIQUES TECHNIQUES ET CODES 54

9.1 Caracteristiques techniques 54
9.2 Nettoyage du contrôle 56
9.3 Codes d'achat 56
9.4 Tableaux de conversion de IR32 universale 56
9.5 Revisions du logiciel 57

1. INTRODUCTION

IR33-DN33 Universale est une série de contrôles adaptés au réglage des principales grandeurs physiques (température, pression, humidité) en unité de climatisation, réfrigeration et chauffage. Il existe deux gammes de produits: la première pour deux sondes de température unquivalent (NTC, NTC-HT, PTC, PT1000) et la deuxième pour deux sondes de température avec des plages plus vastes (NTC, NTC-HT, PTC, PT100, PT1000, thermocouples J/K à bulbe isolé), pour transducteurs de pression et humidité ou pour transmetteurs de signal génériques (entrees en tension 0...1V, 0...10V, -0,5...1,3V, 0...5V ratiométrique ou en courant 0...20mA, 4...20mA). Voir le tableau suivant. Les modèles se différencient en outre selon le type d'alimentation (115...230 Vac o 12...24 Vac, 12...30 Vdc pour les contrôles avec entées unquivalent température et 115...230Vac ou 24Vac/Vdc pour les contrôles avec entées universelles) et pour les sorties qui peuvent être selon le modele à un, deux, quatre relais, à quatre sorties PWM pour la commande de reliais à l'état solide externes (SSR), à un ou deux reliais avec respectivement une ou deux sorties analogiques 0...10 Vdc (AO). Les réglages configurable sont de type ON/OFF (proportionnel) ou proportionnel, intégral, dérivé (PID). Si une deuxième sonde est connectée, il est possible d'effectuer un réglage de type différentiel, de type free-cooling/heating ou d'effectuer la compensation avec la sonde externe. En alternative, il est possible

1.1 Modèles

Le tableau suivant indique les modeles et les caractéristiques principales.

IR33-DN33 UNIVERSALE

TYPE CODE	CHARACTERISTIQUES
	montage sur panneau montage sur rail		DIN
	Entréestempérature (*)	Entréesuniverselles (*)	Entréestempérature (*)	Entréesuniverselles (*)
1 relais	IR33V7HR20 IR33W9HR20 DN33V7H	R20 DN33V9HR20 2AI, 2DI, 1DO, BUZ, IR, 115...230 V
	IR33V7HB20 IR33W9HB20 DN33V7H	B20 DN33V9HB20 2AI, 2DI, 1DO, BUZ, IR, RTC, 115...230 V
	IR33V7LR20	IR33V9MR20 • DN33V7LR20 DN33V9MR20 •	BUZ, IR, 115...230 V
2 relais	IR33W7HR20 IR33W9HR20 DN33W7HR20 DN33W9HR20 2AI, 2DI, 2DO, BUZ, IR, 115...230 V
	IR33W7HB20 IR33W9HB20 DN33W7HR20 DN33W9HR20 B20 2AI, 2DI, 2DO, BUZ, IR, RTC, 115...230 V
	IR33W7LR20 IR33W9MR20 • DN33W7LR20 DN33W9MR20 •	BUZ, IR, 115...230 V
4 relais	IR33Z7HR20 IR33Z9HR20 DN33Z7HR20 DN33Z9HR20	2AI, 2DI, 2DO, BUZ, IR, 12...24 Vac, 12...30 Vdc (● = 24 Vac/Vdc)
	IR33Z7HB20 IR33Z9HB20 DN33Z7HB20 DN33Z9HB20	2AI, 2DI, 4DO, BUZ, IR, 115...230V
	IR33Z7LR20 IR33Z9MR20 • DN33Z7LR20 DN33Z9MR20 •	2AI, 2DI, 4DO, BUZ, IR, RTC, 115...230V
4 SSR	IR33A7HR20 IR33A9HR20 DN33A7HR20 DN33A9HR20	2AI, 2DI, 4DO, BUZ, IR, 12...24 Vac, 12...30 Vdc (● = 24 Vac/Vdc)
	IR33A7HB20 IR33A9HB20 DN33A7HB20 DN33A9HB20	2AI, 2DI, 4SSR, BUZ, IR, RTC, 115...230V
	IR33A7LR20 IR33A9MR20 • DN33A7LR20 DN33A9MR20 •	2AI, 2DI, 4SSR, BUZ, IR, 12...24 Vac, 12...30 Vdc (● = 24 Vac/Vdc)
1 relais +10 ...10 Vdc	IR33B7HR20 IR33B9HR20 DN33B7HR20 R20 DN33B9HR20 2AI, 2DI, 1DO+1AO, BUZ, IR, 115...230 V
	IR33B7HB20 IR33B9HB20 DN33B7HR20 B20 DN33B9HB20 2AI, 2DI, 1DO+1AO, BUZ, IR, 115...230 V
	IR33B7LR20 IR33B9MR20 • DN33B7LR20 DN33B9MR20 •	2AI, 2DI, 1DO+1AO, BUZ, IR, 12...24 Vac, 12...30 Vdc (● = 24 Vac/Vdc)
2 relais +20 ...10 Vdc	IR33E7HR20 IR33E9HR20 DN33E7HR20 DN33E9HR20 2AI, 2DI, 2DO+2AO, BUZ, IR, 115...230V
	IR33E7HB20 IR33E9HB20 DN33E7HB20 DN33E9HB20	2AI, 2DI, 2DO+2AO, BUZ, IR, RTC, 115...230V
	IR33E7LR20 IR33E9MR20 • DN33E7LR20 DN33E9MR20 •	2AI, 2DI, 2DO+2AO, BUZ, IR, 12...24 Vac, 12...30 Vdc (● = 24 Vac/Vdc)

Tab.1.a

AI=entree analogue; AO=sortie analogue; DI= entree numerie; DO=sortie numerie (relais); BUZ=buzzer; IR=recepteur a infrarouges; RTC=Horloge Temps Reel, horloge.

d'activer un deuxième réglage indépendant avec un point de consigne, un différentiel et des sorties dédiées.

La gamme inclut les modèles pour le montage sur panneau (IR33), avec degré de protection IP65, et ceux pour le montage sur rail DIN (DN33). Pour facilitier le câblage, tous les modèles sont équipés de bornes extractibles. Tous les dispositifs sont prévus pour la connexion en réseau pour réaliser des systèmes de supervision et/ou téléassistance.

Les accessoires disponibles incluent:

• outil de programmation depuis l'ordinateur;
• télécommande pour la commande et la programmation à distance;
• clé de programmation à pile;
• clé de programmation, alimentée à 230Vac;
  carteserie RS485
  carte série RS485, avec possibilité d'inversion des bornes Rx-Tx;
• module pour la conversion du signal PWM en un signal analogique 0...10 Vdc et 4...20 mA
• module pour la conversion du signal PWM en un signal ON/OFF depuis le relais.

Il est possible de reconnaître le type de sorties d'après le code:

la cinquieme lettuce VW/Z correspond respectivement a 1,2,4 relais en sortie:
- la cinquièmelette A correspond à 4 sorties pour SSR;
- la cinquième lecture B/E correspond respectivement à 1 ou 2 relais et à 1 ou 2 sorties analogiques 0...10 Vdc.

Le type d'alimentation peut également être reconnu:

• la septieme lettuce H correspond à l'alimentation à 115...230 Vac;
• la septieme lecture L indique l'alimentation 12...24Vac ou 12...30Vdc sur les modèles pour entrées uniquement température et M'alimentation 24Vac/24Vdc sur les modèles pour entrées universelles.

1.2 Fonctions et caractéristiques principales

Les contrôles IR33/DN33 Universale disposant de deux types de fonctionnement principaux: "direct" et "reverse" en fonction de la mesure de la grandeur relevante. Avec le fonctionnement "direct", la sortie s'active si la grandeur mesurée dépasse la valeur de consigne plus un différentiel, celle-ci exerce donc une action de limitation (emploi typique sur les installations de réfrigeration). Par contre avec le fonctionnement "reverse" la sortie s'active lorsque la température descend en dessous de la valeur de consigne plus un différentiel (emploi typique sur les installations de chauff age).

Il y a 9 modes de fonctionnement pré-confi gures, pour lesquels l'installateur désoit la valeur de consigne et le diff érentiel d'activation. Avec le fonctionnement "special" il est possible de confi gurer exactement le point d'activation et de désactivation et la logique de contrôle "direct" et "reverse", ce qui permet de garantir une grande fl exibilité d'application. Enfin n il est possible de programmer des cycles de fonctionnement automatiques, dit "cycles de travail" et indiqués par exemple pour les processus pour lesquels la température doit rester au-dessus d'une certaine valeur pour une durée minimum (pasteurisation). Un cycle de travail est défin i avec cinq intervalles dans chacun desquels la température doit atteindre une certaine valeur de consigne. Le démarrage du cycle de travail est activé depuis le clavier, depuis entree numérique ou automatiquement sur les modeles dotés de RTC. Dans tous les cas il s'effectue selon le temps confi gure, grâce au minuteur interne. La télécommande, accessoire utilisable pour tous les contrôles, a les mêmes touches que le contrôle et en plus elle permet la visualisation directe des paramétres les plus utilisés. Selon le modele de contrôle utilisé, la sortie activable peut être un reliais, un signal PWM pour reliais à état solide (SSR) ou une tension qui augmente de manière linéaire de 0 à 10Vdc. Il est possible de convertir la sortie PWM en utilisant les modules suivants:

CONVO/10AO: conversion de la sortie PWM pour SSR en un signal analogique linéaire 0...10 Vdc et 4...20 mA;
- CONONOFF0: conversion de la sortie PWM pour SSR en une sortie ON/OFF depuis relais.

Depuis la révision fi rmware 2.0 IR33 Universale est capable de contrcler deux circuits avec des réglages PID independants. De plus, de nouvelles fonctions logicielles ont ete introduites, telles que le speed-up, le cutoff et le forage de la sortie depuis I'entree numerique, pouvant etre selectionnées pour chaque sortie.Voir le paragraphe "Revisions logiciel" et le chapitre Fonctions".

Ci-dessous est reportee la série d'accessoires pour IR33/DN33 Universale:

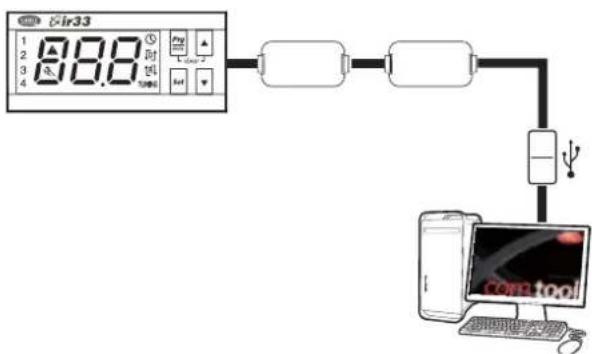

Outil de programmation ComTool

Outil de programmation ComTool (telechargeable depuis http:// ksa.carel.com)

Gréce à cet utile outil, il est possible de programmerme le contrôle depuis n'importe quel PC, sauvégarder les différèntes confi gurations pouvant être rappelées uniquement lors de la programmation fi nale, créer des ensembles personalisés de paramétres pour une programmation rapide et dotier les différencs utilisateurs de profils d'accès protégés par un mot de passer.

Il est nécessaire de connecter au PC les convertisseurs USB/RS485 (CVSTDUMORO) et l'interface serielle RS485 (IROPZ48500).

Fig. 1.a

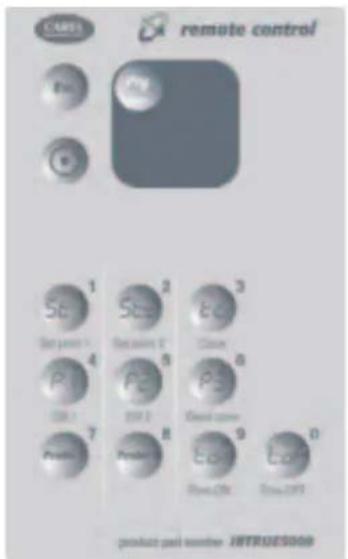

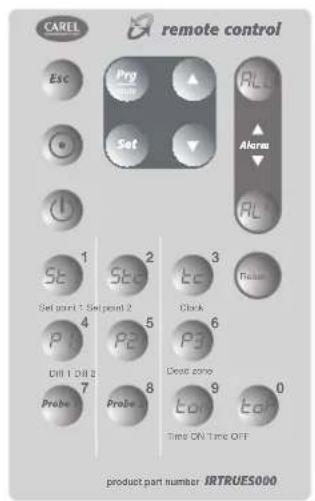

Télécommande (code IRTRUES000)

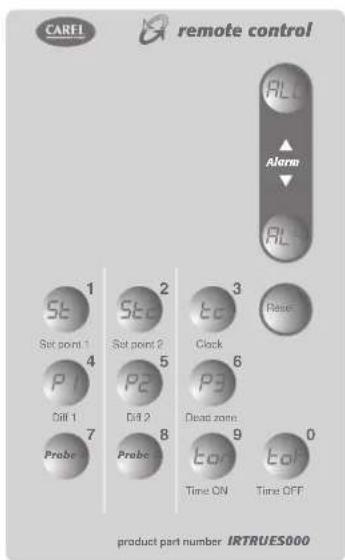

Elle permet d'acceder directement aux fonctions principales, aux paramétres de confi guration les plus importants et de programme le contrôle à distance, en disposant d'un groupe de touches qui représentent exactement le clavier de contrôle.

Fig.1.b

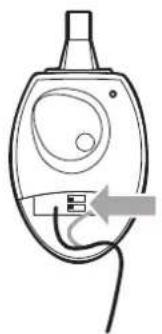

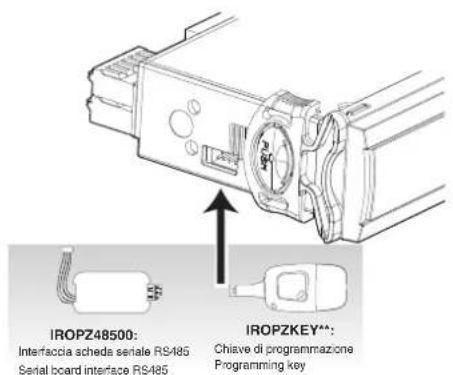

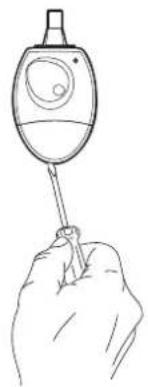

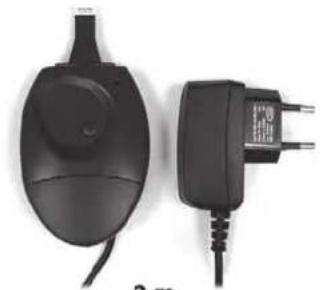

Clé de programmation (code IROPZKEY00) et clé de programmation alimentée (code IROPZKEYA0)

Les clés permettent de programmer rapidement les contrôles, même si non alimentés, en réduisant le risque d'erreur. Grace à ces accessoires il est possible d'eff ectuer des interventions d'assistance technique de manière rapipe et efficace et d'effectuer la programmation en quelques secondes même durant la phase de test.

Fig. 1.c

Interface sérielle RS485 (codes IROPZ48500 et IROPZ485S0)

Elle s'insere directement dans le connecteur pour la clé de programmation et permet la connexion au système de supervision PlantVisor. L'accessoire a été concu pour rester en dehors du contrôle et la connexion au système de supervision peut donc également être effectue dans un deuxième temps si nécessaire. Le modele IROPZ485S0 est dote de microprocesseur et est en mesure de reconnaître automatiquement les signaux TxRx+ et TxRx-(possibilité d'inversion).

Fig.1.d

Convertisseur USB/RS485 (CVSTDUMORO)

Le convertisseur USB/RS485 est un dispositif electronice permettant d'interfacer un réseau RS485 à un PC par le port USB.

Fig.1.e

Carte série RS485 (code IROPZSER30)

Permet la connexion du DN33 sur le réseau série IRS485 avec le système de supervision PlantVisor.

Fig. 1.f

Module sortieanaloguecodeCONVO/10A0)

Permet la conversion du signal PWM pour relais à état solide (SSR) en un signal standard 0...10 Vdc ou 4...20 mA. Pour les seuls modèles IR/ DN33A7***

Fig.1.g

Module ON/OFF (code CONVONOFF0)

Ce module convertit un signal PWM pour reliais a etat solide en une sortie ON/OFF obtenue avec un reliais. Celui-ci est utile si I'on peut utiliser un contrôle IR/DN33A**** avec une ou plusieurs sorties pour commander le reliais à l'etat solide et si il faut utiliser une ou plusieurs sorties ON/OFF, de réglage ou d'alarme.

Fig. 1.h

2. INSTALLATION

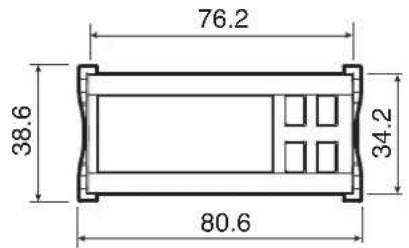

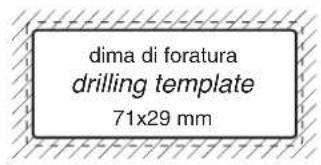

2.1 IR33: fixation sur panneau et dimensions

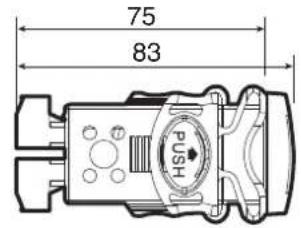

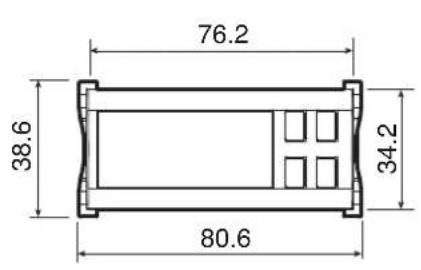

2.1.1 IR33-entrees temperature

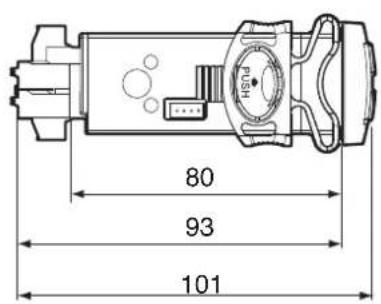

2.1.2 IR33-entrees universelles

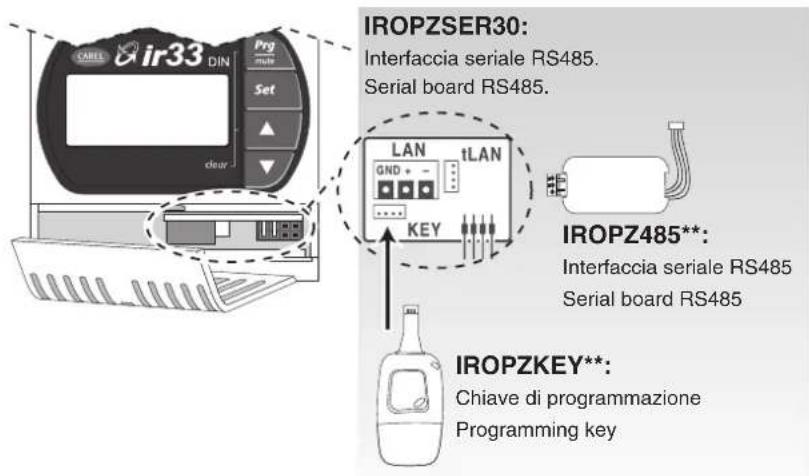

2.1.3 IR33 - connexions en option

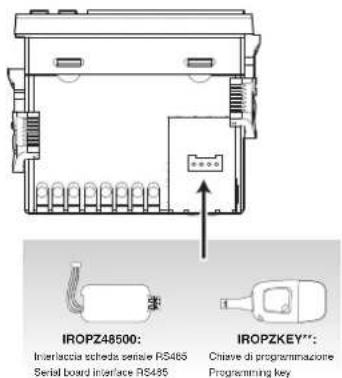

Entrées température Entrées universelles

2.2 DN33: fixation sur rail DIN et dimensions

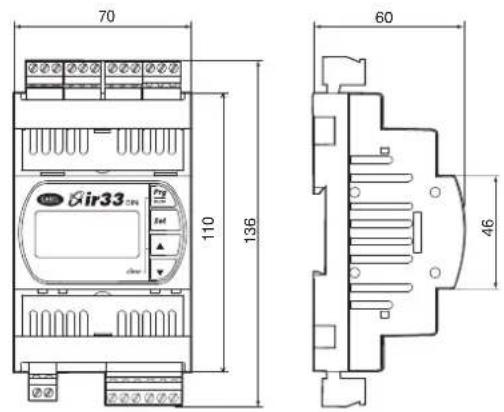

2.2.1 DN33 -Entréestempérature

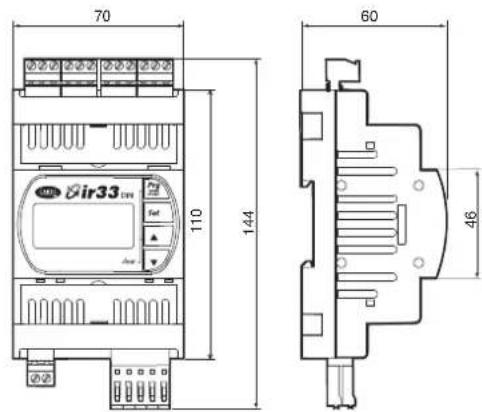

2.2.2 DN33 - Entrees universelles

2.2.3 DN33 - connexions en option

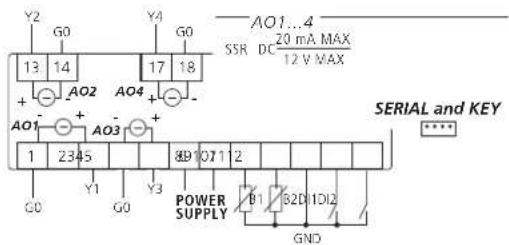

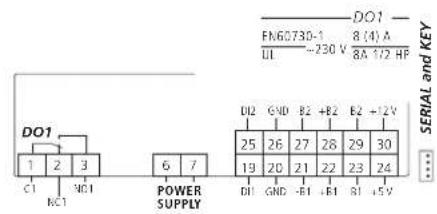

2.3 Schémas électriques IR33/DN33 - entrées température

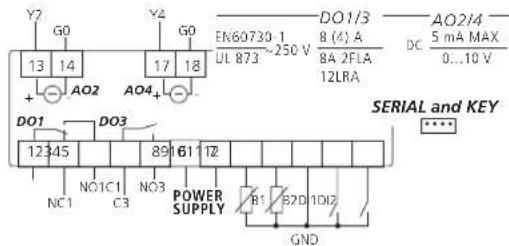

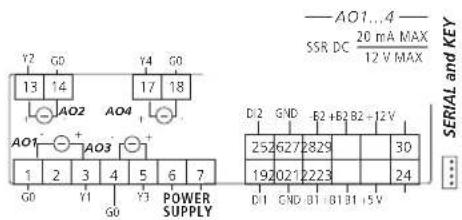

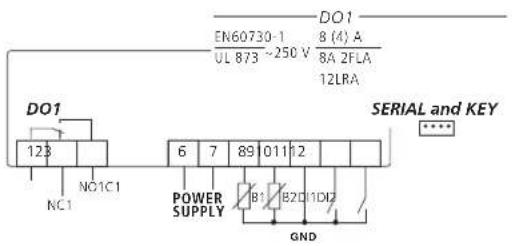

2.3.1 IR33

Les modeles avec alimentation 115..230 Vac et 12..24 Vac (12..30 Vdc) ont le meme schema eletrique parce que la polarite est indifferente.

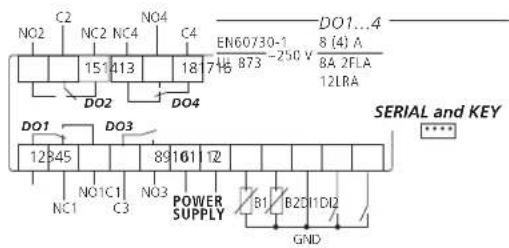

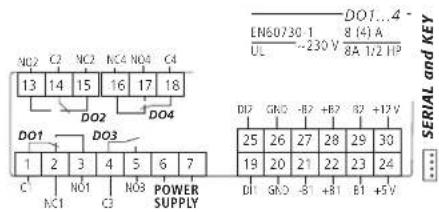

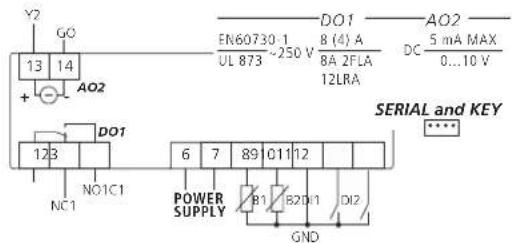

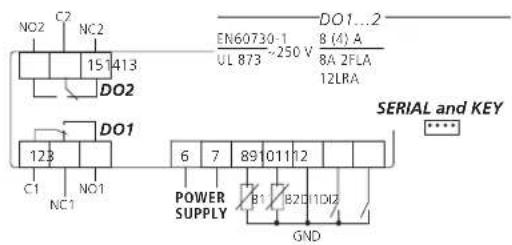

IR33V7HR20 / IR33V7HB20/ IR33V7LR20 IR33W7HR20 / IR33W7HB20 / IR33W7LR20

Relais

IR33Z7HR20 / IR33Z7HB20 / IR33Z7LR20

IR33A7HR20 / IR33A7HB20 / IR33A7LR20
SSR

IR33B7HR20 / IR33B7HB20 / IR33B7LR20

IR33E7HR20 / IR33E7HB20 / IR33E7LR20

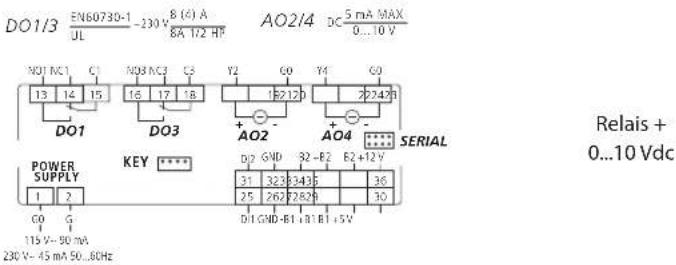

Relais ^+ 0...10 Vdc

2.3.2 DN33

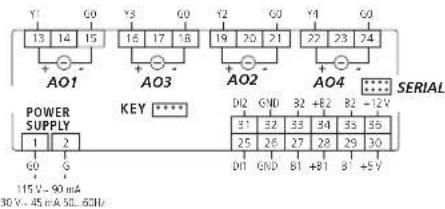

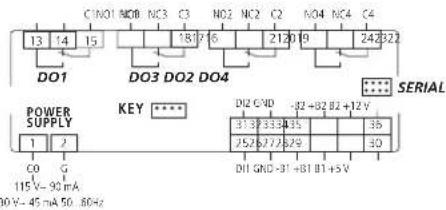

DN33V7HR20 / DN33V7HB20

DN33W7HR20 / DN33W7HB20

DN33Z7HR20 / DN33Z7HB20

Relais

DN33V7LR20

DN33W7LR20

DN33Z7LR20

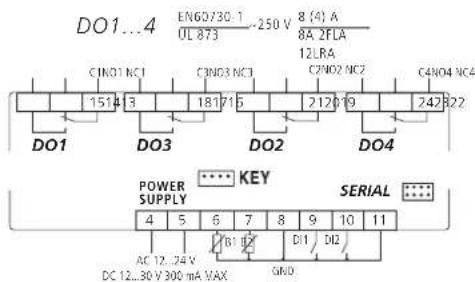

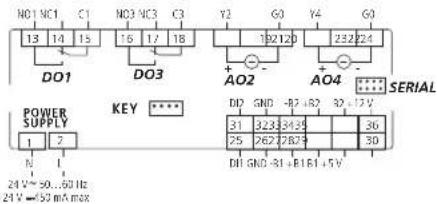

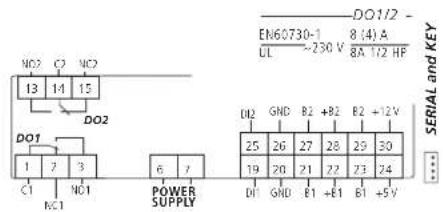

Les modèles DN33 avec 1DO, 2DO, 1DO+1AO reportent la sérignapie complète des sorties non représentés.

Legende

POWER SUPPLY	Alimentation électrique
DO1/DO2/DO3/DO4	Sortie numérique 1/2/3/4 (relais 1/2/3/4)
AO1/AO2/AO3/AO4	Sortie PWM pour la commande de relat à l'état solide (SSR) externes ou sortie analogique 0...10 Vdc
G0	Référence-sortie PWM ou analogue 0...10 Vdc
Y1/Y2/Y3/Y4	Signal sortie PWM ou analogue 0...10 Vdc
C/NC/NO	Commun/Normalement fermé/Normalement ouvert (sortie relat)
B1/B2	Sonde 1/Sonde 2
DI1/DI2	Entrée numérique 1/Entrée numérique 2

2.4 Schémas électriques IR33/DN33 Universale entrées universelles

2.4.1 IR33

Les modeles avec alimentation 115...230 Vac et 24 Vac/Vdc ont le même schema electrique.

Sur les modeles à 230 Vac la phase (L) va à la borne 7 et le neutre (N) à la borne 6. Sur les modeles à 24 Vac/Vdc, faire attention à respecter la polarité G, G0.

IR33V9HR20 / IR33V9HB20/ IR33V9MR20 IR33W9HR20 / IR33W9HB20 / IR33W9MR20

Relais

IR33Z9HR20 / IR33Z9HB20/ IR33Z9MR20

IR33A9HR20 / IR33A9HB20 / IR33A9MR20
SSR

Tous les contrles IR33 (entrees temperature et universelles) et DN33 (entres tempereature et entrees universelles) ont entre les bornes d'alimentation et des sorties correspondantes pour la position et la numeration;
- les branchements électriques des sondes et des entres numériques sont les mêmes sur les modèles IR33 et DN33 entrees universelles. Seule la numérotation des bornes change.
Pour raccorder les sondes PT1000 2 fils, faire le pont entre B1 et +B1 (pour la sonde 1) et entre B2 et +B2 (pour la sonde 2).

Légende

POWER SUPPLY	Alimentation électrique
DO1/DO2/DO3/DO4	Sortie numérique 1/2/3/4 (relais 1/2/3/4)
AO1/AO2/AO3/AO4	Sortie PWM pour la commande de relais à l'état solide (SSR) externes ou sortie analogue 0...10 Vdc
G0	Référence-sortie PWM ou analogue 0...10 Vdc
Y1/Y2/Y3/Y4	Signal sortie PWM ou analogue 0...10 Vdc
C/NC/NO	Commun/Normalement fermé/Normalement ouvert (sortie reliais)
-B1, +B1, B1 / -B2, +B2, B2	Sonde 1/Sonde 2
DI1/DI2	Entrée numérique 1/Entrée numérique 2

2.4.2 DN33

DN33V9HR20 / DN33V9HB20

DN33W9HR20 / DN33W9HB20

DN33Z9HR20 / DN33Z9HB20

101...4 EN60730-1 -230 8(4)A UL

Rele

DN33V9MR20

DN33W9MR20

DN33Z9MR20

EN607301-230v 8A.7.12P

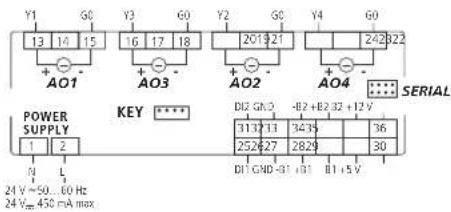

DN33A9HR20 / DN33A9HB20

AO1...4 SSR OC 20mA MAX 12V NMAX

SSR

DN33A9MR20

AO1...4 SSRDC 20mA MAX 12VMAX

DN33B9HR20 / DN33B9HB20

DN33E9HR20 / DN33E9HB20

DN33B9MR20

DN33E9MR20

DO1/3 EN60730-1 230V 8(4)A A02/4 bc5.6 MAX 0..10V

2.5 Raccordement des sondes IR33/DN33 Universale entrées universelles

IR33
PTC /NTC /NTC(HT)

PT100/PT1000

• érifier que la longueur de dégainage du fil soit de 8 ÷ 10 mm;

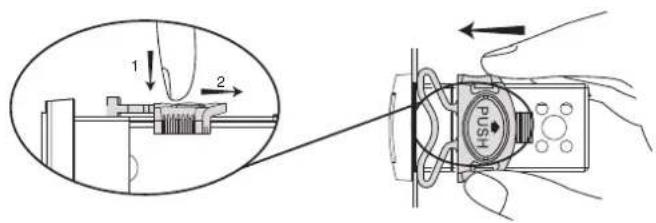

  maintenir appuyé à l'aide d'un tournevis à tete plate le système de blocage orange ;
  -insererlefildansletrou sous-jacent;
  relacher le systeme de blocage orange.

2.6 Schémas de branchement

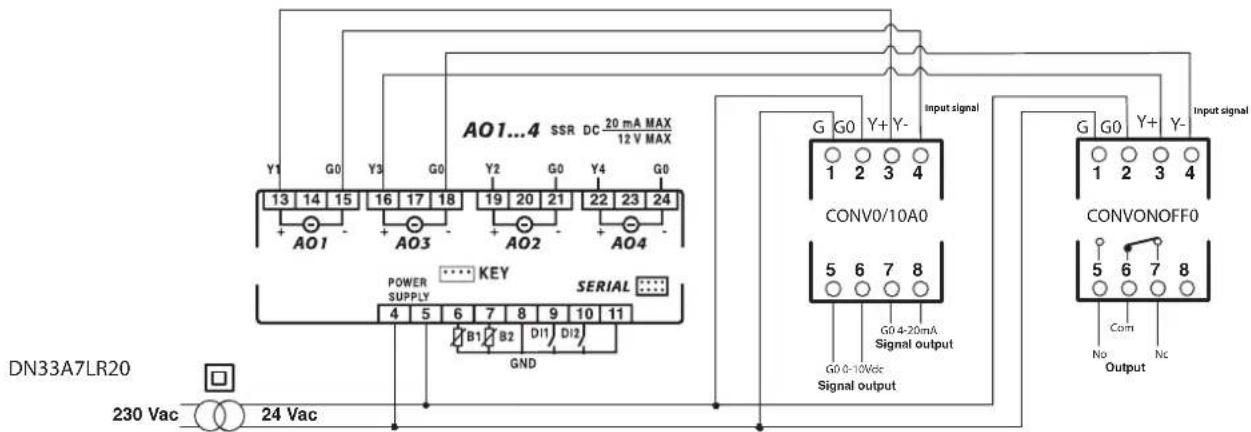

2.6.1 Branchement avec les modules CONV0/10A0 et CONVONOFF0 (accessoires)

Les modules CONVO/10A0 et CONVONOFF0 permettent de convertir une sortie PWM pour SSR respectivement en sortie analogue 0...10 Vdc et en une sortie ON/OFF à relais. Ci-dessous est reporté un exemple d'application qui utilise le modele DN33A7LR20. Avec le même contrôle il est ainsi possible d'obtenir des sorties de 3 types différents. Au cas ou ne seraient requises que la sortie analogue 0...10 Vdc et la sortie à relais, il est possible d'utiliser les modetes DN33E7LR20 ou DN33E9MR20, dont les schémas électriques sont reportés ci-dessous.

Fig.2.a

Legende

Modules CONV0/10A0 et CONVONOFF0		Module CONV0/10A0		Module CONVONOFF0
Borne	Description	Borne	Description	Borne	Description
1	Alimentation 24Vac	5	Référence sortie 0...10 Vdc	5	Normalement ouvert
2	Référence alimentation	6	Sortie 0...10 Vdc	6	Commun
3	Signal de commande PWM (+)	7	Référence sortie 4...20 mA	7	Normalement fermé
4	Signal de commande PWM (-)	8	Sortie 4...20 mA	8	Non connecté

Le signal de commande aux bornes 3 et 4 des modules CONV0/10VA0 et CONVONOFF est optoisole. Ceci afin que l'alimentation G,G0 soit commune à l'alimentation du contrôle.

Fig.2.c

ENTREES TEMPERATURE

Sur les modeles B et E alimentetes en continu ou alternatif, la reference (G0) de la sortie 0...10 Vdc et la reference de l'alimentation ne peuvent pas etre en commun.
Si les actionneurs branchés aux sorties analogiques le requiérént, il est possible de d'eff ectuer le branchement à la terre (PE) en veillant à ce que celui-ci soit sur le G0 des sorties comme sur la figure.
Pour les modèles DN33x(B, E)7LR20 et IR33x(B, E)7LR20, suivé absolument le schéma indiqué, faute de quoi l'instrument pourrait s'endommager de façon irréparable.

Fig.2.b

ENTREES UNIVERSELLES

Sur les modèles B et E alimentés en continu ou alternatif, la référence (G0) de la sortie 0...10 Vdc et la référence de l'alimentation peuvent être en commun, attention à respecter la polarité en cas d'alimentation 24 V (G, G0). Ceci permet l'utilisation d'un seul transformateur.

2.7 Installation

Pour l'installation, proceder comme indiqué ci-dessous, en faisant reference aux schémas électriques:

1. Brancher les sondes et l'alimentation: les sondes peuvent etre commandees jusqu'à une distance maxiale de 10 metres du contrôle a condition que soient utilisés des cables avec une section minimale de 1mm^2 , blindes. Afin d'améliorer l'immunité aux perturbations, il est conseilé d'utiliser des sondes avec cable blinde (brancher une seule extrémite du blindage à la terre du tableau électrique).
2. Programmer le contrôle: voir le chapitre "Interface使用者".
3. Brancher les actionneurs: il est préférible de brancher les actionneurs uniquement après avoir programmé le contrôle. Il est recommandé d'évaluier attentivement les débits maximaux des relatifs indiqués dans les "caracteristiques techniques".
4. Connexion au réseau série: si le branchement est prevu au réseau de supervision moyonnant les cartes sérieles prévues à cet effet (IROPZ485*0 pour IR33 et IROPZSER30 pour DN33), il faut pouvoir à la mise à la terre du système. Sur les contrôles avec sorties analogiques 0...10 Vdc (modeles B et E), veiller à n'avoir qu'un seul branchement à terre. En particulier le secondaire des transformateurs qui alimentent les contrôles ne devra pas été branché à la terre (uniquement pour les modeles température seule). Pour se brancher à un transformateur avec secondaire à terre, interposer un transformateur d'isolation. Il est possible de brancher plusieurs contrôles au même transformateur d'isolation. Toutefois il est conseilé d'utiliser un transformateur d'isolation pour chaque contrôle.

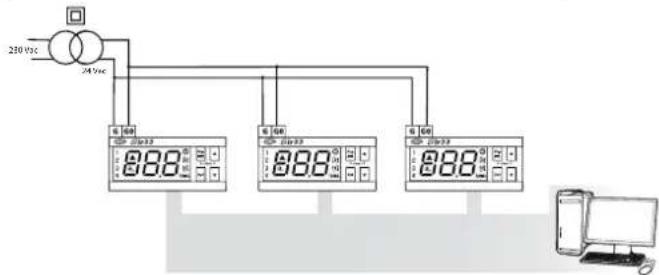

Cas 1: plusieurs contrôles connectés en réseau alimentés par le même transformateur (G0 non connecté à la terre). Application typique de plusieurs contrôles connectés à l'intérieur de ce tableau électrique.

Fig. 2.d

Cas 2: plusieurs contrôles connectés en réseau alimentés par des transformateurs différents (G0 non connecté à la terre). Application typique de plusieurs contrôles qui font partie de tableaux électriques différents.

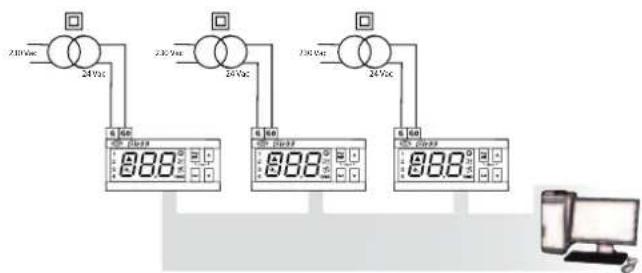

Fig.2.e

Éviter d'installer des contrôles dans des espaces ambiants qui doivent les caractéristiques suivantes:

humidite relative supérieure à 90% ou condensante;
fortes vibrations ou chocs;
exposition à des jets d'eau continus;
exposition à des atmospheres agressives et polluantes (ex: gaz sulfuriques et ammoniaux, brouillards salins, fumées) pour évitier la corrosion et/ou l'oxydation;
- interférences magnétiques élevées et/ou radiofréquences (eviter donc l'installation des appareils à proximé d'antennes émettrices);
exposition directe des contrôles au soleil et aux agents atmosphériques en général.

Pourlebranchementdes contrôles,ilfautrespecterlesavertissements suivants:

• un branchement non correct à la tension d'alimentation peut endommager gravement le contrôle;
• utiliser des cosses adaptées pour les bornes utilisées. Desserrer chaque vis et y insérer les cosses, puis serrer les vis et tirer légrement les cables pour vérifier s'il sont bien serrés;
• séparer le plus possible (au moins 3 cm) les câbles des sondes et des entrées numériques des câbles des charges inductives et de puissance pour éviter de possibles perturbations electromagnétiques. Ne jamais insérer dans les mêmes caniveauux (y compris ceux des tableaux électriques), les câbles de puissance et les câbles des sondes;
• éviter que les cables des sondes ne soient installés à proximité de dispositifs de puissance (contacteurs, interrupteurs magnétothermieques, etc.).Réduire le plus possible le parcours des cables des sondes et eviter qu'ils n'accompilistant des parcours contenant des dispositifs de puissance;
• éviter d'alimenter le contrôle directement avec l'alimentation générale du tableau si l'alimentateur doit alimenter plusieurs dispositifs, tels que contacteurs, electrovannes, etc., qui auront besoin d'un autre transformateur.

IR33 est un apparéil qui ne garantit pas la sécurité électricque, mais uniquement le fonctionnement approprié : af n d'éviter toute situation de danger suite à un court-circuit ou à une surcharge, le client doit installer des moyens ajustés d'interruption electromécanique sur les lignes concernées (fusibles ou autres).

2.8 Clé de programmation

Les clés doivent être branchées au connecteur (AMP 4 pin) prévu sur les contrôles. Toutes les opérations peuvent être effectues avec le contrôle étant. Les fonctions se selectionnent moyonnant la conf guration des 2 microinterrupteurs prênts, accessibles en retardant le couvercle de la batterie:

Fig.2.f Fig.2.g

Les clés doivent être branchées au connecteur (AMP 4 pin) prévu sur les contrôles. Toutes les opérations peuvent être effectues avec le contrôle étant. Les fonctions se selectionnent moyennant la confi guration des 2 microinterrupteurs prênts, accessibles en enlevant le couvercle de la batterie:

upload Download

Fig. 2.h Fig. 2.i

• chargement sur la clé des paramètres d'un contrôle (UPLOAD - Fig. 2.h);
• copie de la clé vers un contrôle (DOWNLOAD - Fig. 2.1);

La copie des paramétres peut être effêt actue uniquement entre contrôles ayant le même code tandis que l'opération de chargement des paramétres dans la clé (UPLOAD) est toujours permise.

2.8.1 Copie et téléchargement des paramètres

Les opérations à suivre pour les fonctions de UPLOAD et/ou DOWNLOAD sont les suivantes, seules les confi gurations des microinterrupteurs sur la clé changent:

1. ouvrir le volet arrêt de la clé et positionner les 2 microinterrupteurs selon l'opération requise:
2. fermer le volet et insérer la clé dans le connecteur du contrôle;
3. appuyer sur la touche et contrôler la signalisation de la DFL: rouge pendant quelques secondes, puis vert pour indiquer que l'opération s'est conduite correctement. Des signalisations différèntes ou clignotantes indiquent que se sont vérifiés des problèmes: voir tableau correspondant;
   4.uneosl'opérationterminée,relacherlatouche,quelquessedesapres la DEL s'eteint;
   5.extraire la clé du contrôle.

Signalisation DEL Cause		Signifi cation et solution
LED rouge clignotant	Batteries déchargées au début de la copie	Les batteries sont déchargées, la copie ne peut pas être effectue. Remplacer les batteries.
LED verte clignotant	Batteries déchargées pendant la copie ou à la fin de la copie	Pendant la copie ou à la fin de la copie, le niveau des batteries est bas. Il est conseilé de remplaçer les batteries et de répéter l'opération.
Clignotement LED rouge/verte (signalisation orange)	Instrument non compatible	La confi guration des paramètres ne peut être copied et yang què le contrôle connecté n'est pas compatible. Cette erreur n'est présente que pour la fonction DOWNLOAD, vérifier le code du contrôle et eff actuer la copie uniquement sur les codes compatibles.
LED rouge et verte allumées	Erreur des données à copier	Erreur dans les données à copier, L'EEPROM de l'instrument semble corrompue, c'estpourquoi il est impossible d'eff ectuer la copie de la clé.
LED rouge allumé fixe	Erreur de transfert données	L'opération de copie ne s'est pas terminé pour des erreurs graves de transfert ou de copie des données. Répéter l'opération, si le problème persiste, vérifier les connexions de la clé.
DELS éteintes	Batteries débranchées	Contrôler les batteries.

3. INTERFACE UTILISATEUR

Le panneau frontal contient l'écran et le clavier, constitué de 4 touches qui, pressées de manière unique ou combinée, permettent d'effectuer toutes les opérations de programmation du contrôle.

Panneau frontal IR33 Universale DN33 Universale

Fig. 3.a Fig. 3.b

3.1 Écran

L'écran visualiser la température sur la plage -50^ et +150^ sur les modèles avec des entrées uniquement température et sur la plage -199 et +800^ sur les modèles avec entrées universelles. La résolution est du dixiéme entre -19,9^ et +99,9^ . En alternative, il affiche la valeur de l'une des entrées analogiques, digitales ou les points de consigne (voir paramètre c52). Durant la programmation, il affiche les codes des paramétres et leur valeur.

Tab.3.a

Icône Fonction		Fonctionnement normal		Mise en fonctionnement	Note
		ON OFF BLINK
1 Sortie 1	Sortie 1 active	Sortie 1 non active Sortie 1 requise			Clignote lorsque l'insertion est retardée ou empêchee par les temps de protection.
2 Sortie 2	Sortie 2 active	Sortie 2 non active Sortie 2 requise	Voir note sortie 1
3 Sortie 3	Sortie 3 active	Sortie 3 non active Sortie 3 requise	Voir note sortie 1
4 Sortie 4	Sortie 4 active	Sortie 4 non active Sortie 4 requise	Voir note sortie 1
A	ALARME		Aucune alarmé presente	Alarmé en cours
O	HORLOGE			Alarmé horlogeCycle de travail actif	ON si HorlogeTemps RÉelprésente
R	REVERSE	Fonctionnement "reverse" actifunquément sortiesON/OFF	Fonctionnement "reverse" non actif	Fonctionnement "reverse"actif. Au moins une sortiemodulante active
Q	ASSISTANCE		Aucun dysfonctionnement	Dysfonctionnement (Ex.erreur E²PROM ou sondesen panne). Demande d'assistance.
TUNING	TUNING		Fonction AUTO-Tuningnon mise en service	Fonction AUTO-Tuning miseen service
O	DIRECT	Fonctionnement "direct" actifunquément sortiesON/OFF	Fonctionnement "direct" non actif	Fonctionnement "direct"actif. Au moins une sortiemodulante active

ll est possible de selectionner I'affichage standard de I'ecran en configurant de façon appropriee le parametre c52, ou en selectionnant avec la touche (DOWN) l'un des choix possibles (b1, b2, di1, di2, St1, St2) et en confirmant avec Set. Voir le paragraphe 3.4.11.

3.2 Clavier

Tab. 3.b

Prg mute	Pression de chaque touche: · Si pressée pendant plus de 5 secondes, elle donne accès au menu de configuration des paramêtres de type P (fréquents); · Arrête l'alarme sonore (buzzer) et désactiver le relais d'alarme; · Durant la modification des paramêtres, si pressée pendant 5 s, elle permet de memoriser définitivement les nouvelles valeurs des paramêtres; · Lors de la configuration de l'heure et de l'horaire d'allumage/extinction elle permet de returner à la liste complète des paramêtres. Pression combinée avec d'autres touches: · Si pressée pendant plus de 5 secondes en même temps que la touche Set, elle donne accès au menu de configuration des paramêtres de type C (confi guration); · Si pressée pendant plus de 5 secondes en même temps que la touche UP, elle rétablit les eventuelles alarmes à rétablissement manuel (le message'RS'indique que la réinitialisation a été effectué); les évventuels retards liés aux alarmes sont de nouveau activés; Mise en fonctionnement: · Si pressée pendant plus 5 secondes lors de la mise en fonctionnement, elle active la procédure de chargement des valeurs de défaut des paramêtres.
▲	(UP) Pression de chaque touche: · Augmente la valeur de consigne ou de tout autre paramètre Sélectionné. Pression combinée avec d'autres touches: · Si pressée pendant plus de 5 secondes en même temps que la touche Prg/mute, elle rétablit les eventuelles alarmes à rétablissement manuel (le message'RS'indique que la réinitialisation a été effectué); les évventuels retards liés aux alarmes sont de nouveau activés.
▼	(DOWN) Pression de chaque touche: · Diminue la valeur de consigne ou de tout autre paramètre Sélectionné. · Avec le fonctionnement normal, elle permet d'acceder à la visualisation de la deuxièmeASF et des entrées numériques et des points de consignes.
Set	Pression de chaque touche: · Si pressée pendant plus d'1 seconde, elle visualise et/ou permet de configurer la valeur de consigne. Pression combinée avec d'autres touches: · Si pressée pendant plus de 5 secondes en même temps que la touche Prg/mute, elle donne accès au menu de configuration des paramêtres de type C (confi guration).

3.3 Programming

Les paramétres peuvent être modifiés à l'aide du clavier frontal. L'accès est différént selon le type: valeur de consigne, paramétres d'utilisation (P) et paramétres de confi guration (c). L'accès aux paramétres de confi guration est protégé par un mot de passée empêchant toute modifiations eventuelle ou de la part de personnes non autorisées. Avec le mot de passée il est en outre possible d'acceder et modifier tous les paramétres du contrôle.

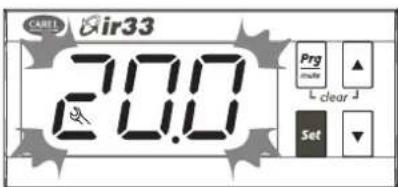

3.3.1 Modification de la Valeur de consigne 1 (St1)

Pour modifi er la valeur de consigne 1(dufaut = 20^

appuyer sur la touche Set: sur l'ecran apparait St1, puis la valeur actuelle de St1;
- appuyer sur les touches ▲ ou ∇ pour atteindre la valeur souhaïée; - appuyer sur la touche Set pour confirmer la nouvelle valeur de St1;
- sur l'écran réapparait la visualisation standard.

Fig.3.c

3.3.2 Modification de la Valeur de consigne 2 (St2)

Avec les modes de fonctionnement 6,7,8 et 9 (voir le chapitre Fonctions) et avec c19=2,3,4 et 7 (voir le chapitre Réglages), le contrôle travaillée avec deux valeurs de consigne.

Pour modifi er la valeur de consigne 2(default = 40^

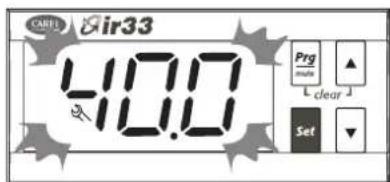

• appuyer deux fois et lentement sur la touche Set: sur I'ecran apparait St2, puis la valeur actuelle de St2;
• appuyer sur les touches ou pour steindre la valeur souhaitee;
• appuyer sur la touche Set pour confirmer la nouvelle valeur de St2;
• sur l'écran réapparait la visualisation standard.

Fig. 3.d

ir33 universsale +030220802 - rel. 2.3 - 16.04.2012

3.3.3 Modification des paramètres de type P

Les paramètres de type P (féquents) sont indiqués par un code qui commence par la lecture P, suivé d'un ou deux chiffres.

1. Maintenir enfoncée la touche a pres 3 secondes le code de révision fi rmware apparait (ex.2.1), après 5 secondes (en cas d'alarme, le buzzer est désactiver en premier lieu) le code du premier paramètre type P modifi able P1 s'affiche à l'écran;
2. Appuyer sur les touches où jusqu'à atteindre le paramètre dont on souhaite modifi er la valeur; le défi lement est accompagné de l'allumage d'une icone sur I'écran qui représenté la catégorie d'appartenance du paramètre (voir tableau suivant et le tableau des paramétres);
3. Appuyer sur la touche Set pour visualiser la valeur associée;
4. Augmenter et diminuer la valeur respectivement avec les touches ou qu'a obtirn la valeur souhaitee;
5. AppuyersurSetpourmémorisertemporairementlanouvellevaluetretourner à la visualisation du code du paramètre;
6. Repeter les opérations de 2) à 5) pour modifier d'autres paramétres;
7. Pour ménoriser définitivement les nouvelles valeurs des paramétres, appuyer sur la touche Prg pendant 5 s. On sort ainsi de la procédure de modifi cation des paramétres.

Attention:

• Si aucune touche n'est pressée, pendant 10 s l'écran commence à clignoter et après 1 minute il returne automatiquement à la visualisation standard sans sauvégarder les modifiations effectuees.
  Pour augmenter la vitesse de deflement, maintainir enforcée la touche / pendant au moins 5 secondes.
• avant d'acceder aux paramétres P, la révision firmware est affchéée pendant deux secondes avec la procédure décrite au début du paragraph 3.3.3.

Fig.3.e

3.3.4 Modification des paramétres de type c, d, F

Les paramètres de type c, d, F (confi guration) sont indiqués par un code qui commence respectivement avec les lettres c, d, F, suivé d'un ou deux chiffres.

1. Appuyer en même temps sur les touches Prg et Set pendant plus de 5 secondes: sur l'écran apparaitre le nombre 0;

Fig. 3.f

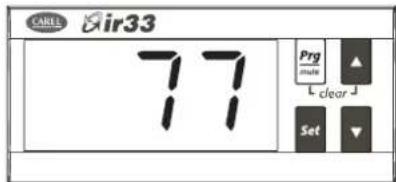

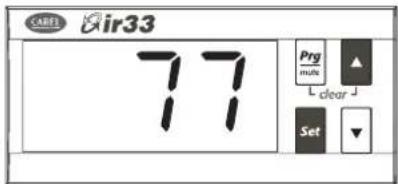

1. Appuyer sur les touches au jusqu'à visualiser le mot de passage = 77;

Fig.3.g

1. Confirmer avec la touche Set;
2. Si la valeur introduite est correcte, la première paramètre apparait modifiable c0, sinon on revient à la visualisation standard de écran;
3. Appuyer sur les touches o pour steindre le parametre dont on souhaite verifi er la valeur: le defi lement est accompagne de l'allumage d'une icone sur Iecran qui represente la categorie d'appartenance du parametre (voir le tableau suivant et le tableau des parametes);
4. Appuyer sur la touche Set pour visualiser la valeur associée;
5. Augmenter et diminuier la valeur respectivement avec les touches ou ausqu'abtenir la valeur souhaitatione;
6. Appuyer sur Set pour memoriser temporairement la nouvelle valeur et returner à la visualisation du code du paramètre;
7. Répéter les opérations de 5) à 8) pour modifier d'autres paramètres;
8. Pour memorier définitivement les nouvelles valeurs des paramétres appuyer sur la touche Prg pendant 5 sec. C'est ainsi que l'on sort de la procédure de modification des paramétres.

Avec cette procedure on a accès à tous les paramétres du contrôle.

Le mot de passer = 77 est modifi able uniquement par supervision ou par l'outil de confi guration (ex. Comtool) avec une plaque 0...200.

CATEGORIES DE PARAMÉTRES

Catégorie	Icone
Programmation	2
Alarme	▲
PID:	tuning
Sortie 1	1

Catégorie	Icône
Sortie 2	2
Sortie 3	3
Sortie 4	4
RTC	©

Il est possible d'annuler toutes les modifi cations des parametes, mémorisées temporairement en RAM, et de returner à la visualisation standard décran en n'appuyant aucune touche pendant 60 secondes. Les valeurs des paramétres horloge par contre sont mémorisés lors de leur insertion.
Au cas ou la tension du contrôle serait coupée avant la pression de la touche toutes les modifi cations faites seront perdues.
Avec les deux procédures de modifi cation des paramétres (P et C), les nouvelles valeurs ne sont mémorisées qu'après avoir appuyé sur la touche Prg pendant 5s. Avec la procédure de modifi cation des valeurs de consigne, la nouvelle valeur est mémorisée après l'avoir confi rée avec la touche Set.

3.4 Configurationdeladate/heurecouranteet de l'heure d'allumage/extinction

Cela est valable pour les modèle poursuvas de RTC.

3.4.1 Configuration de la date/heure courante

Fig. 3.h

1. Acceder aux paramétres de type c comme décrit au paragraphe relatif:
2. Appuyer sur les touches s / et selectionner le parametre pére lc:

Fig. 3.i

1. Appuyer sur la touche Set: apparait le parametre y suivi de deux chiffres qui indiquent l'année en cours;
2. Appuyer sur la touche Set et configurer la valeur de l'année courante (ex: 8=2008), appuyer de nouveau sur Set pour confirmer;
3. Appuyer sur la touche a selectionner le parametre suivant - mois-et repeter les etapes 3 et 4 pour les parametes: M=mois, d=jour du mois, u=jour de la semaine h=heure, m=minutes;
4. Pour returner à la liste des paramétres principaux appuyer sur la touche et passer à la modifi cation des paramétres ton et toF (voir le paragraph suivant), ou:
5. Pour sauvegarder la modifi cation, appuyer sur la touche Prg mute pendant 5 s et sortir de la procedure de modifi cation des parametes

3.4.2 Configuration de l'heure d'allumage/ extinction

1. Acceder aux parametes de type c comme decrit au paragraphe relatif;
2. Appuyer sur les touches / à t'sectionner le paramètre pere ton = heures d'allumage;

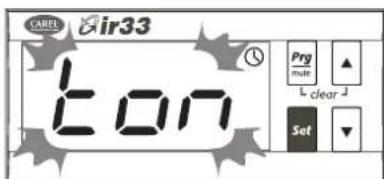

Fig. 3.j

1. Appuyer sur la touche Set: apparait le parametre d suivi d'un ou deux chiffres qui déterminent le jour d'allumage, selon ces modalités: 0= allumage déshabilité

1..7=lundi..dimanche
8= de lundi à vendredi
9= de lundi à samedi
10=samedi et dimanche

11= tous les jours;

1. Appuyer sur Set pour confirmer et passer aux paramétres h/m=heure/minute d'allumage;
2. Pour revenir à la liste des paramétres principaux, appuyer sur la touche Prg;
3. Sélectionner et modifi er le paramètre toF avec l'heure et les minutes relatives, en repétant la séquence du point 2 à 5.

Fig. 3.k

1. Appuyer sur la touche Prg pendant 5s pour sortir de la procedure de modifi cation des parametes, en enregistrant definite nittivement les configurations.

3.4.3 Configuration des paramétres par défaut

Pour confi gurer les parametres aux valeurs de defaut:

Couper la tension du contrôle;
Prg
Appayer sur la touche. mute
- Rétablit la tension en maintainant enforcée la touche Fig, jusqu'à ce qu'apparaisse le message "Std" sur l'écran.

A De cette façon, toutes les modifi cations sont annulées et les valeurs d'origine d'usine sont rétablies, à savoir que les valeurs de défaut fi gurant dans le tableau des paramétres, mis à part le mot de passé, qui a été modifi é par ComTool ou supervision resté celle confi gurée précédemment.

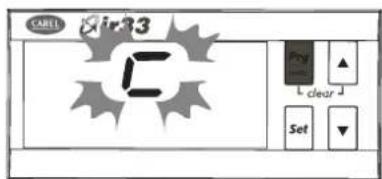

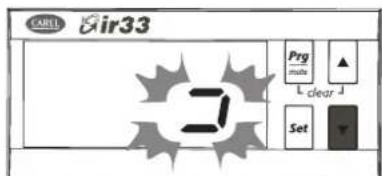

3.4.4 Test écran et clavier lors de la mise en fonctionnement

Tab.3.c

Phase Affi chage Clavier Note

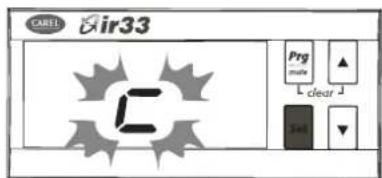

Première	Ecran complètement étant pendant 5 sec	En appuyant sur P&G pen-dant 5 sec, il est possible de confi gurer les valeurs par défaut
Deu-xième	Ecran complètement allumé pendant 2 sec	Aucun effet
Troisième	3 segments ("---") allumés	En appuyant sur chaque touche, un segment dédié s'allume	Lors de cette phase, l'allumage de Ⓞindique la présence du Rtc
Qua-trérique	Normal fonctionnement	Fonctionnement normal

Fig. 3.1

3.4.5 Rétabillisement manuel des alarmes

Il est possible de réinitialiser toutes les alarmes à rétablissement manuel en appuyant en même temps sur les touches Prg et mandant plus de 5 secondes.

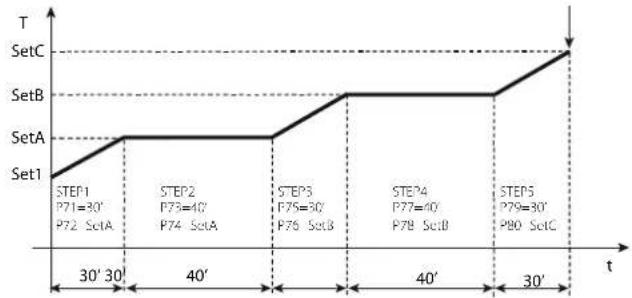

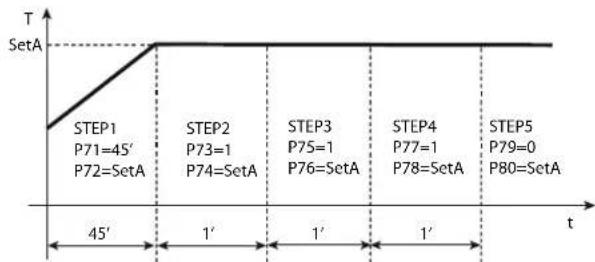

3.4.6 Activation du cycle de travail

La sélection de la modalité d'activation du cycle de travail séffectue avec le paramètre P70 (voir le chapitre Réglage). Ici sont reportées les procédures d'activation depuis clavier (manuelle), depuis entrée numérique et depuis RTC (automatique).

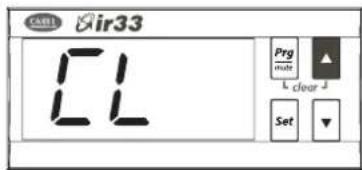

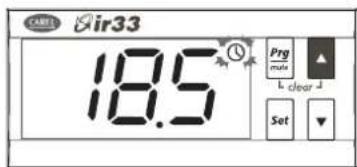

3.4.7 Activation manuelle (P70 = 1)

Durant le fonctionnement normal du contrôle en appuyant sur la touche pendant 5 secondes. Sera visualisé alternatively CLx et la visualisation standard d'écran, qui indique l'entrée en modalité "cycle de travail". Le cycle de travail est caractérisé par 5 étapes température/temps, qui doivent être configurées (voir le chapitre Réglage). Le cycle de travail sera effectué et apparaitra l'icone horloge clignotante.

Fig. 3.m

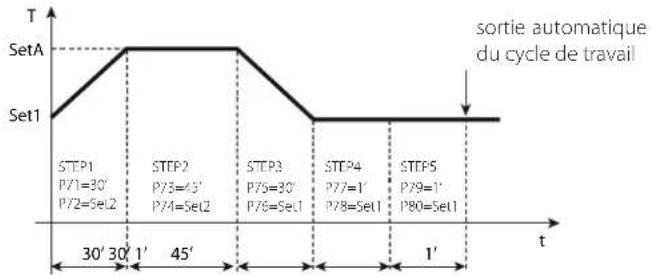

Le cycle de travail s'arrête automatiquement, lorsque la cinquième étape est atteinte. Pour arreter un cycle de travail avant la fin, appuyer de nouveau sur la touche àendant 5 secondes. Pour confirmer l'interruption du cycle de travail apparaitra "StP" (stop).

Fig.3.n

3.4.8 Activation depuis entrée numérique 1/2 (P70=2)

Pour activer le cycle de travail depuis entree numerie 1 il faut configurer P70=2 et c29=5. Pour l'entree numerie 2 configurer P70=2 et c30=5. Raccorder un bouton (et NON PAS un interrupteur) à l'entree numerie可以选择. Pour activer le cycle de travail, appuyer de maniere brve sur le bouton: celui-ci sera effectue et apparaitra I'icone horloge clignotante. Pour arreter un cycle de travail avant la fi n, appuyer de nouveau sur le bouton pendant 5 secondes. La pression de la touche pendant 5 secondes n'active aucune procedure.

3.4.9 Activation automatique (P70 = 3)

L'activation automatique d'un cycle de travail n'est possible que sur les modèles pourvus de di RTC.

Pour activer un cycle de travail en mode automatique:

• Configurer les paramétres de durée étape et de valeur de consigné (P71-P80);
  Programmer l allumage automatique du controle - parametes ton et toF
• Configurer le paramètre P70=3.

Le cycle de travail s'activera automatiquement à l'heure d'allumage du contrôle.

Pour arreter un cycle de travail avant la fin, appuyer sur la touche pendant 5 secondes. Pour confirmer l'interruption du cycle de travail apparaitra "StP" (stop).

3.4.10 Activation Auto-Tuning

Voir le chapitre Reglage. L'Auto-Tuning est incompatible avec le fonctionnement independant (c19 = 7)

3.4.11 Procedure de visualisation des entrées

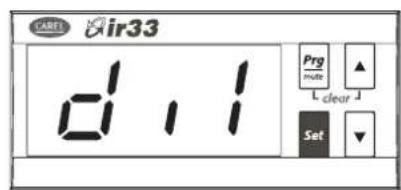

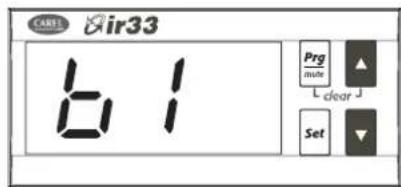

Appuyer sur la touche : l'entrée actuellement visualisée apparait alternativement à sa valeur:

b1:sonde 1:
b2:sonde 2;
di1: entree numérique 1;
di2: entree numérique 2.
St1: point de consigne 1;
St2: point de consigne 2.

Fig. 3.0

Fig. 3.p

Appuyer sur les touches pourvoisir l'entrée a visualiser
Appuyer sur la touche Set pendant 3 secondes pour confirmer.

Au cas ou, durant le balayage des entrees, une entrée numérique n'aurait pas ete confi gure, sur l'ecran apparaftra "nO" (pour indiquer qu'il n'y a pas d'entree numerie ou que celle-ci n'a pas ete confi gure), tandis qu'apparaitront "OPn" et "CLO" pour indiquer respectivement entree ouverte et fermee. En cas d'entrees de sondes, la valeur visuaise sera la valeur actuellement mesurede par la sonde ou, au cas ou la sonde serait absente ou non confi gure, apparaftra "nO".

Dans le cas de St2, celui-ci est visualisé uniquement si le réglage le prévoit, autrement "nO" apparait.

3.4.12 Étalandage sondes

Les deux paramétres P14 et P15 sont utilisés pour le calibrage respectivement de la première et de la deuxième sonde. Voir le paragraphe 5.2 pour la différence d'étalonnage entre les sondes de température et les entées en courant et tension. Acceder aux 2 paramétres et les modifier. Toutfois la pression de la touche Set, après la modification de la valeur, ne reporte pas la visualisation sur le paramètre, mais permet la visualisation immédiate de la nouvelle valeur obtenue par la sonde que l'on est en train de calibrer. De cette manière il est possible de vérifi er tout de suite le résultat de la modifi cation et d'agir de conséquence. Il sera nécessaire d'appuyer encore sur la touche Set pour procéder avec la mémorsation.

3.5 Utilisationdelatécommande(accesoire)

La télécommande, compacte, moyennant ses 20 touches, permet l'accès direct aux paramétres:

St1 (valeur de consigne 1)
St2 (valeur de consigne 2)
P1 (différentiel St1)
P2 (diff érentiel St2)
P3 (différentiel zone morte)
et en outre donne acces aux fonctions suivantes:
- configuration de l'heure
- visualisation de la valeur relevante par les sondes
- visualisation de la fi le d'attente des alarmes et réinitialisation d'eventuelles alarmes à réarmement manuel, une fois terminée la condition qui en a cause l'activation.
- programmation de la plage hora d'allumage (voir paragraphe relatif).

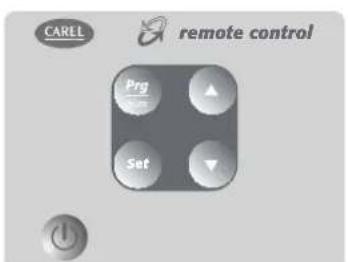

Sur la télécommande sont presents 4 touches Fig Set, qui rendent disponibles presque toutes fonctions fournies par le clavier du contrôle. Les touches, en fonction de leur fonctionnalité, peuvent etre

diviser en trois groupes:

• Activation/désactivation de l'utilisation de la télécommande;
  Commande a distance du clavier du contrôle;
• Visualisation/modification directe des paramétres le plus utilisés.

Fig. 3.q

3.5.1 Code habilitation télécommande (parametre c51)

Le paramètre c51 attribue un code d'accès au contrôle. Ceci rend possible l'utilisation de la télécommande lorsqu'il y a plusieurs contrôles présents sur le même panneau sans risque d'interférences.

Par.	Description	Déf.	Min	Max	U.M.
c51	Code pour la mise en service de la télécommande0=Programmation de la télécommandedes sans code	1	0	255	-

Tab.3.d

3.5.2 Activation/désactivation de l'utilisation de la télécommande

Touche	Fonction immédiate	Fonction retardée
	permét demettre en service l'utilisation de la télécommande; chaque contrôle visuaïse le propre code de mise en service
Esc	termine l'utilisation de la télécommande, en annulant chaque modifi cation effecteuee aux paramètres;
Prgr mule		la pression prolongée pendant 5s et la saisie du mot de passer permettent de visualiser les paramètres de confiuration
NUMÉROS	permétent de sélectionner le contrôle, en saississant le code de mise en service visualisé.

Fig. 3.r

Les touches utilisées sont reportées à la fi gure. En appuyant sur la touche

chaque contrôle affi che son propre code de mise en service de la télécommande (parametre c51). Avec le clavier numérique, il faudra selectionner le code de mise en service du contrôle ou l'on entend opérer. À la fin de cette opération seul le contrôle sélectionné restera en programmation depuis la télécommande, tous les autreseturneront au fonctionnement normal. En attribuant aux contrôles différents codes de mise en service il sera possible, durant cette phase, d'entrez en programmation depuis la télécommande uniquement avec le contrôle souhaite, sans risque d'interférences. Le contrôle habilité à la programmation depuis la télécommande affi chera la mesure et le message rCt. Cét etat est dit Niveau 0.

Pour sortir de la programmation depuis la telecommande, appuyer sur Exc

3.5.3 Commande à distance du clavier du contrôle

Les touches utilisées sont reportées à la fi gure. Au Niveau 0 (visualisation mesure et message rCl) sont actives les commandes suivantes:

Touche Fondion immediate

Prg mate

Extinction du buzzer, si actif

Prg

Toujours à ce niveau sont actives les touches Set et mute, permettant d'activer la confi guration de la valeur de consigne (Niveau 1) et des paramétres de confi guration (Niveau 2).

Touche Fonclion immédiate Fonction retardée

Prg mète		la pression prolongée pendant 5s et la saisie du mot de passer permettent de visualiser les paramètres de confi guration
Set	Permet d'entrée en modifi cation de la valeur de consigne

Aux niveaux 1 et 2, les touches , Set, réplicant les fonctions correspondantes prévues pour le clavier du contrôle, permettant ainsi de visualiser et modifier tous les paramétres du contrôle, même ceux dotés de touche d'accès rapide.

Fig. 3.s

3.5.4 Visualisation/modification directe des paramétres plus utilisés.

Certains paramètres sont directement accessibles moyennant des touches spécifique:

St1 (valeur de consigne 1);
St2 (valeur de consigne 2);
P1 (différentiel St1);
P2 (differentiel St2);
P3 (differentiel zone neutre)
et en outre donne acces aux fonctions suivantes:
- configuration de l'heure courante (tc);
- visualisation de la valeur relevante par les sondes (Probe1, Probe2);
- visualisation de la file d'attente des alarmes (AL0-AL4)
- réinitialisation déventuelles alarmes à réarmement manuel une fois fi nié la condition qui en a causé le déclenchement;
- programmation de la plage horsaire d'allumage (ton, toF), voir paragraphe relatif.

Fig.3.t

4. MISE EN SERVICE

4.1 Configuration

Les paramétres de confi guration doivent être confi gurés durant la première mise en service du contrôle et concenment:

• l'adresse sériele pour la connexion au réseau;
• la mise en service du clavier, du buzzer et de la télécommande (accessoire);
• La confi guration d'un retard lors du démarrage du réglage après l'allumage du contrôle (retard lors de l'allumage);
• L'augmentation ou la réduction graduelle de la valeur de consigne (soft start).

4.1.1 Adresse sériele (paramètre c32)

c32 attribue au contrôle une adrasse pour le branchement série à un système de supervision et/ou téléassistance.

Par. Description Déf. Min Max U.M.
c32 Adresse connexion sériele 10	207-

4.1.2 La mise hors service de clavier/télécommande (par.c50)

Il est possible d'empêcher certaines fonctionnalités liées à l'utilisation du clavier, par exemple la modification des paramètres et de la valeur de consigne au cas où le contrôle seraient exposé au public.

Par.	Description	Déf. Min	Max U.M.
c50	Mise hors service clavier et télécommande	1	0

Ci-dessous sont résumées les modalités désactivables:

Par. c50	Modification paramètres P	Modification valeur de consigne	Modification depuis télékommande
0	NON	NON	OUI
1	OUI	OUI	OUI
2	NON	NON	NON

Avec les fonctionnalités "modifier valeur de consigne" et "modifier paramétres P" hors service, il n'est pas possible de modifier la valeur de consigne et les paramétres de type P, mais il est toute fois possible de visualiser leur valeur. Les paramétres de type C, par contre, étant protégés par un mot de passée, peuvent être modifiés depuis clavier en suivant la procédure standard. Avec la télécommande hors service, on ne peut voir que la valeur des paramétres mais on ne peut pas les modifier. Voir le paragraphe relatif à l'utilisation de la télécommande.

Si Ion fixe c50=2 depuis la télécommande, celle-ci est instantanément mise hors service. Pour remetre en service la telecommande, fixer c50=0 ou c50=1 depuis le clavier.

4.1.3 Visualisation standard de I'ecran/mise hors service du buzzer (parametes c52,c53)

Par.	Description	Déf.	Min	Max	U.M.
≤52	Visualisation écran0= Sonde 11= Sonde 22= entree numéroique 13= entree numéroique 24= Point de consigne 15= Valeur de consigne 26= Sonde 1 alternée Sonde 2	0	0	6	-
≤53	Buzzer0= Habitité, 1= Déshabilité	0	0	1	-

Tab.4.c

4.1.4 Retard lors de l'allumage (parametre c56)

Permet de retarder le démarriage du réglage lors du start-up du contrôle. Util en cas de baisse de tension du réseau pour ne pas faire partir les contrôles (sur réseau) tous au même instant et créé de potentiels problèmes pour excès de charge électrique.

Par.	Description	Déf.	Min	Max	U.M.
c56	Retard lors de l'allumage	0	0	255	s

Tab. 4.d

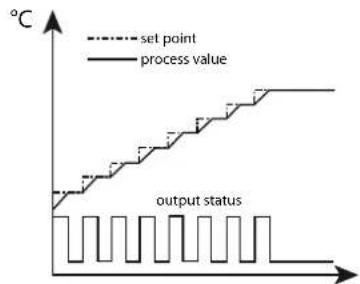

4.1.5 Soft start (parametre c57, d57)

Permet d'augmenter ou de diminuer gradually la valeur de consigne du paramètre confi ture. La fonction est utile si le contrôle est utilisé dans des chambers de maturation ou des situations similaires ou l'allumage a charge pleine pourrait être incompatible avec le processus que l'on souhaite contrôler. La fonction soft start, si activé, est utilisée lors de l'allumage ou pendant le cycle de travail. L'unité de mesure est exprimée en minutes / °C. Le paramètre d57 a effet et sur le circuit 2 si le fonctionnement indépendant est activé.

Par.	Description	Déf.	Min	Max	U.M.
c57	Soft start	0	0	99	min/°C
d57	Soft start circuit 2	0	0	99	min/°C

Fig.4.a

Exemple: avec c57=5 supposons que la valeur de consigne soit 30^ avec differeientiel 2^ et que la températe ambiente mesurée soit 20^ ; lors de l'allumage, le réglage virtuel sera au même niveau que la températe mesurée et y restera pendant 5 minutes. Àpres 5 minutes le réglage virtuel passée à 21 degrès, le contrôle ne fait rien. Àpres 5 autres minutes le réglage virtuel passée à 22^ , il entre dans la bande de réglage (étant donné que le différenciel est 2^ ) et commence àchauffer Une fois arrivé au réglage virtuel, il s'estiant et le processus continue.

4.2 Préparation pour la mise en service

Une fois effectuees les operations d'installation, configuration et programmation, avant la mise en marche du contrôle vérifier que:

Le cablage soit effectue de maniere correcte;
- La logique de programmation soit adaptée au réglage de la machine et de l'installation que l'on souhaite contrôle à partir de la révision FW 2.0, il est possible de confüger deux réglages PID sur les deux circuits indépendants;
- Si le contrôle est doté de RTC (horloge), confi gurer la date, l'heure et l'horaire d'allumage et d'extinction;
- Conf gurer la visualisation standard de Iecran;
- Configurer le paramètre "type sonde" en fonction de la sonde à disposition et du type de contrôle (NTC, NTC-HT, PTC, PT1000, thermocouple J/K, entrée en tension/courant);
- Configurer le type de réglage: ON/OFF (proportionnel) ou proportionnel, intégral, dérivé (PID);
- S'il est utilisé comme thermostat, configurer l'unité de mesure des sondes (°C ou °F), voir le paragraphe 5.1;
Léventuel cycle de travail soit correctement programme;
- Les fonctions de protection (retard lors du start-up, rotation, temps minimum d'allumage et d'extinction des sorties) soient actives;
- Soit configuquee l'adresse de mise en service de la télécommande si plusieurs contrôles sont prênts sur la même installation;
Le temps de cycle soit configue au minimum (c12=0,2 s), si le module CONVO/10A0 est raccardé:
Le mode spécial soit programme avec une succession correcte, a savoir configurer d'abord le paramètre c0, puis le paramètre c33 (voir le chapitre Fonctions).

4.3 ON/OFF du contrôle

L'etat de ON/OFF peut être commandé depuis plusieurs sources : superviseur, entree numérique (parametes c29, c30), parametre (Pon) et telécommande. L'entree numérique commande I'etat d'ON/OFF a priorite maximale. A partir de la revision, il est possible de selectionner une sortie pour I'etat d'ON-OFF (voir "dependance").

Au cas où il y aurait plusieurs entrées numériques sélectionnées comme On/Off, l'état de On sera activé lorsque toutes les entrées numériques seront fermées. Si un seul contact s'ouvre, la machine passée à OFF. Avec cette modalité, la visualisation standard alternée au message "OFF" apparait.Dans l'état de OFF configuré depuis l'entrée numérique les sorties résultat desactivées et la configuration d'ON/OFF est désactivée depuis la télécommande ou le superviseur. En revanche, les fonction suivantes sont habilitées:

• modification des paramètres féquents, de configuration et de valeur de consigné;
• sélection de la sonde à visualiser;
  les alames erreur sonde 1 (E01), erreur sonde 2 (E02), alarme horloge (E06), alarme eeprom (E07 et E08);
  La passage de ON à OFF et vice versa respecte les temps de protection des sorties de réglage. ir33 universsale, +030220802 - rel. 2-3 - 16.04.2012

5. FONCTIONS

Dans les tableaux, les paramétres repétés soulignent la différence de confuration dans les modèles avec les entêtes universelles aux modèles avec des entêtes uniquement température.

5.1 Unité de mesure de la température

IR33 Universale permet le changement d'unité de mesure de température de degrés Celsius à degrès Farenheit à l'aide du paramètre c18.

Par. Description Déf. Min Max U.M.
c18 Urité de mesure de la température0=℃; 1=℉	0	0	1	-

Sur les modèles avec des entées universelles, il est possible de connecter les sondes Pt100, Pt1000 et les thermocouples et de travailler avec des températures de -199°C jusqu'à 800°C, donc les paramétres correspondant aux limites minimale et maximale du point de consigne ont des limites différentes. Voir le tableau suivant. La gestion se produit de cette façon:

1. en degrés Celsius l'intervalle de température confi gurable est de -199T800°C;
2. en degrés Fahrenheit l'intervalle de tempéature confi gurable est de -199T800°F.

A cause de la conversion grâce à la formule:

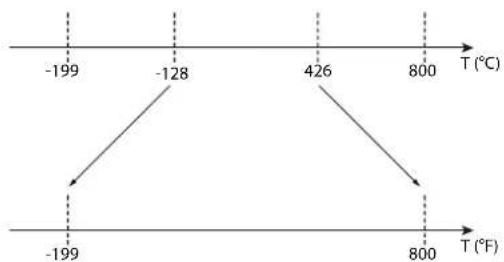

$$ T ^ {\circ} (F) = T ^ {\circ} (C) \times 1. 8 + 3 2 $$

le champ de température confi gurable en degrés Celsius est plus vaste que celui confi gurable en degrés Fahrenheit.

Fig. 5.a

Si Iecran est en train de visualiser la lecture de la sonde 1 ou 2 dans l'intervalle entre -199^ et- 128^ ou entre 426^ et 800^, et on passage aux degrés Farenheit, I'erreur E01 ou E02 apparaitra;
- Sile contrôle est en train de travailler en degrés Celsius et que l'on configure le valeur de consigne de température au-delà de 426^ et en-dessous de -128^ , si l'on passée ensuite à des degrés Farenheit, la valeur de consigne sera limitée respectivement à 800^ et -199^ .

5.2 Sondes (entreses analogiques)

Les paramètres des sondes permènt:

la confi guration du type de sonde
- la configuration de l'offset pour la correction de la lecture (étalonnage)
- la configuration de la valeur maximale/minimale en courant/tension;
- l'activation d'un fi ttre pour stabiliser la mesure
- la confi guration de l'unité de mesure de la lecture sur écran
- la mise en service de la deuxième sonde et de la fonction de compensation. Les modèles IR33 Universale entées universelles ont les intervalles de mesure des sondes de température NTC, PT1000 plus vastes par rapport aux modèles IR33 Universale uniquement température. De plus, ils permettent d'utiliser des thermocouples, des sondes actives et des entrées en tension et courant, comme sur le tableau.

Par.	Description	Déf.	Min	Max	U.M.
c13	Type sonde0= NTC standard range (-50T+90 °C)1= 1=NTC enhanced range(-40T+150°C)2= PTC standard range (-50T+150 °C)3= Pt1000 standard range(-50T+150 °C)	0	0	3	-

Tab. 5.b

c13 0	NTC range(-50T110)1= NTC-HT range(-10T150)2= PTC range(-50T150)3= Pt1000 range(-50T200)4= Pt1000 range(-199T800)5= Pt100 range(-50T200)6= Pt100 range(-199T800)7= Thermocouple J range (-50T200)8= Thermocouple J range (-100T800)9= Thermocouple K range (-50 T200)10= Thermocouple K range (-100T800)11= Entrée 0...1 Vdc12= Entrée -0,5...1,3 Vdc13= Entrée 0...10 Vdc14= Tension ratiométrique 0...5 Vdc15= Entrée 0...20 mA16= Entrée 4...20 mA	0	0	16	-
P14	Calibrage sonde 1	0 (0)	-20 (-36)	20 (36)	°C (°F)
P15	Calibrage sonde 2	0 (0)	-20 (-36)	20 (36)	°C (°F)
P14	Calibrage sonde 1	0 (0)	-99,9 (-179)	99,9 (179)	°C (°F)
P15	Calibrage sonde 2	0 (0)	-99,9 (-179)	99,9 (179)	°C (°F)
c15	Valeur minimale pour sonde 1 en courant/ tension	0	-199	c16	-
c16	Valeur maximale pour sonde 1 en courant/ tension	100	c15	800	-
d15	Valeur minimale pour sonde 2 en courant/ tension	0	-199	d16	-
d16	Valeur maximale pour sonde 2 en courant/ tension	100	d15	800	-
c17	Filtre antiparasite sonde	4	1	15	-

Quand une sonde en courant/tension est confi gurée, l'unité de mesure doit etre laissée ^ C (C18=0).

Le paramètre c13 défi nit le type de sonde 1 (B1) et de l'eventuelle sonde 2 (B2). Dans le cas de contrôles avec des entrées universelles les sélections relatives sont mises en évidence dans le tableau. Les paramétres P14 et P15, respectivement pour tous les types de sonde 1 et de sonde 2, permettent de corrigérer la mesure montré à l'écran en ajoutant un off set à la mesure lui par la sonde: la valeur attribuée à ce paramètre est ajoute à la sonde si positif ou retirei si négatif. Toutefois la pression de la touche Set, après la modification de la valeur, ne reporte pas la visualisation sur le code du paramètre, mais permet la visualisation immédiate de la nouvelle valeur obtenu par la sonde que I'on est en train de calibrer. De cette manière il est possible de vérifier tout de suite le résultat de la modifi cation et d'agir de conséquence. Il sera nécessaire d'appuyer sur la touche Set pour acceder de nouveau au code du paramètre et procéder à la的记忆isation. En cas de sondes en courant/ tension, les paramétres c15, c16 pour la sonde 1 et d15, d16 pour la sonde 2 sont utilisés pour "echelonner" le signal en sortie de la sonde. La valeur des paramétres P14, P15 est ajoutée après cette opération.

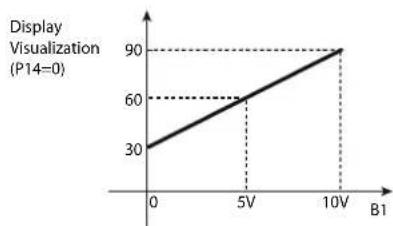

Exampie:Entrée0...10Vdc sur B1,c15=30,c16=90,P14=0

Fig. 5.b

Donc en correspondance de 0V, 30 sera affché et en correspondance de 10V 90 s'affichera. Ce sont également les valeurs en fonction desquelles le réglage a lieu. Le paramètre c17 défi nit le coefficient utilisé pour stabiliser la mesure de température. Les valeurs basses attribuées à ce paramètre permettent une réponserompte du capteur aux variations de température; la lecture devient toute fois plus sensible aux perturbations. Les valeurs élevées ralentissent la réponse mais garantissant une meilleure immunité contre les perturbations, soit une lecture plus stable.

5.2.1 Deuxieme sonde (parametre c19)

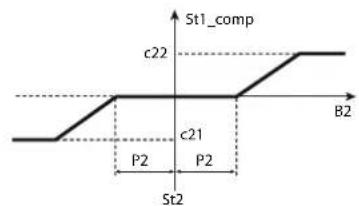

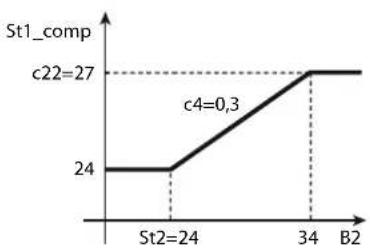

C19 Fonctionnement示意20=non mis en service0= non activée1= fonctionnement diff érentiel2= compensation été3= compensation hiver4= compensation toujours active6=mise en service logique sur set absolu6=mise en service logique sur set diff érentiel7= fonct. indépendante (cir. 1+cir. 2)8= réglage sur valeur sonde majeure9= réglage sur valeur de sonde mineure10= point de consigne de réglage depuis B211= comm. auto Ete/Hiver depuis B212= Fonctionnement diff érentiel avec une pré-alarmeValidité c0=1, 2, 3, 4

0

0

1

2

Tab. 5.c

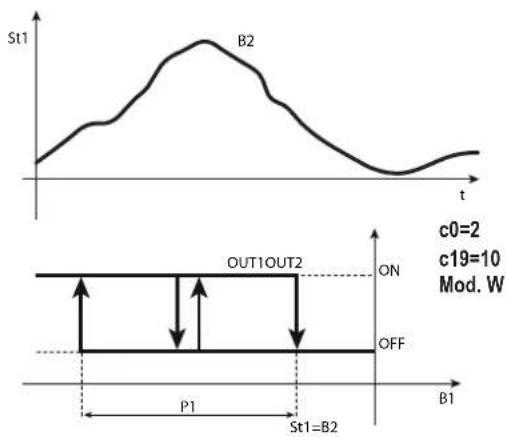

La deuxieme sonde doit etre du meme type que la premiere, selon la confi guration du parametre c13. Dans tous les cas, il est possible d'effectuer le controle de deux grandeurs physiques differentes, par exemple de temperature- humidite en utilisant le fonctionnement independant (c19=7) avec une sonde active combinée (ex: CAREL DPWC*) avec 2 sorties 4...20mA.

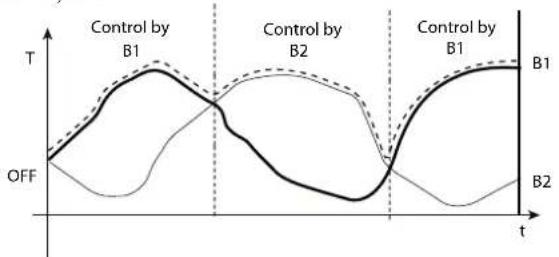

Pour l'explication des types de réglage dépendant du paramètre c19, voir le chapitre "Réglages".

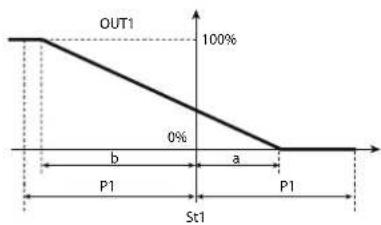

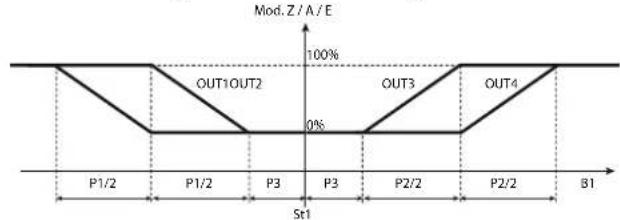

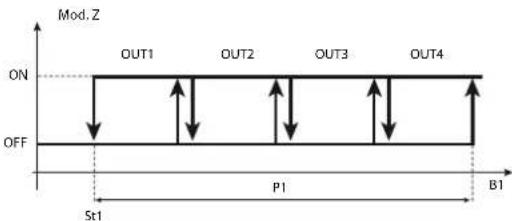

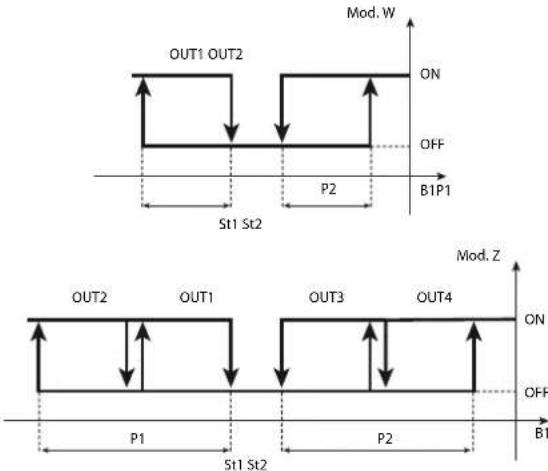

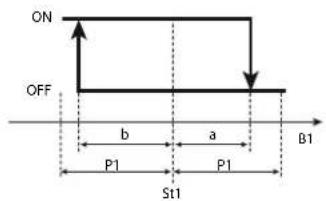

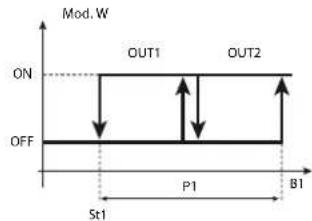

5.3 Modes de fonctionnement standard (paramètres St1,St2,c0,P1,P2,P3)

Le contrôle peut fonctionner en 9 modalités différentes, selectionnables moyennant le paramètre c0. Les modalités de base sont "direct" et "reverse". En modalité "direct", la sortie s'active si la grandeur mesure est supérieure à la valeur de consigne plus un différéntiel. En modalité "reverse", la sortie s'active si la température est inférieure à la valeur de consigne plus un différéntiel. Les autres modalités sont une combinaison de celles-ci avec possibilité d'avoir deux valeurs de consigne (St1 et St2) et en correspondence des deux différéntiels (P1 et P2) selon le fonctionnement "direct" et "reverse" ou selon l'état de l'entrée numérique 1. Les autres possibités sont le fonctionnement "zone neutre"(P3), "PWM" et "alarme". Le nombre de sorties activables dépend du modele (V/W/ Z=1,2,4 sorties à relais, A =4 sorties pour SSR, B/E=1/2 sorties analogiques et 1/2 sorties à relais). Le choix du mode de fonctionnement correct est la première action à accompil au cas où la confi guration faite en usine, c'est à dire le fonctionnement "reverse", ne serait pas ajusté à la propre application. Pour la description du fonctionnement "timer" voir le paragraphe 5.6.1 (paramètre dépendance=15).

Par.	Description	Déf.	Min	Max	U.M.
St1	Valeur de consigne 1	20 (68)	c21	c22	°C (°F)
St2	Valeur de consigne 2	40 (104)	c23	c24	°C (°F)
c0	1 = direct	2	1	9	-
	2 = reverse
	3 = zone neutre
	4 = PWM
	5 = Alarme
	6 = direct/reverse depuis DI1
	7 = direct/direct depuis DI1
	8 = reverse/reverse depuis DI1
	9 = direct/reverse avec points de consigne distincts.
P1	Différentiel valeur de consigne 1	2 (3,6)	0,1 (0,2)	50 (90)	°C (°F)
P2	Différentiel valeur de consigne 2	2 (3,6)	0,1 (0,2)	50 (90)	°C (°F)
P3	Différentiel zone neutre	2 (3,6)	0 (0)	20 (36)	°C (°F)
P1	Différentiel valeur de consigne 1	2 (3,6)	0,1(0,2)	99,9 (179)	°C (°F)
P2	Différentiel valeur de consigne 2	2 (3,6)	0,1(0,2)	99,9 (179)	°C (°F)
P3	Différentiel zone neutre	2 (3,6)	0 (0)	99,9 (179)	°C (°F)
c21	Valeur de consigne minimale 1	-50 (-58)	-50 (-58)	c22	°C (°F)
c22	Valeur de consigne maximale 1	60 (140)	c21	150 (302)	°C (°F)
c21	Valeur de consigne minimale 1	-50 (-58)	-199(-199)	c22	°C (°F)
c22	Valeur de consigne maximale 1	110 (230)	c21	800 (800)	°C (°F)
c23	Valeur de consigne minimale 2	-50 (-58)	-50 (-58)	c24	°C (°F)
c24	Valeur de consigne maximale 2	60 (140)	c23	150 (302)	°C (°F)
c23	Valeur de consigne minimale 2	-50 (-58)	-199(-199)	c24	°C (°F)
c24	Valeur de consigne maximale 2	110 (230)	c23	800 (800)	°C (°F)

Pour pouvoir modifier c0, la valeur de c33 doit etre 0. Si c33=1, la modifi cation de di c0 n'a aucun eff et.

Afi n que le mode config gure devienne immediatement opérationnel, Il est nécessaire d'eteindre et de rallumer le contrôle. Le cas échéant, le fonctionnement correct n'est pas garantie.
La signifi cation des parametes P1 et P2 change selon la modalite de fonctionnement selectionnee. Par exemple avec les modes 1 et 2, le différentiel est always P1. P2 par contre est le differentiel "reverse" en mode 6 et le differentiel "direct" en mode 9.

5.3.1 Mode 1: Direct c0 = 1

En mode de fonctionnement "direct", le contrôle opère une action de limitation lorsque la valeur de la grandeur à contrôler dépasse la valeur de consigne (St1). Dans ce cas, les sorties sont activées en succession. Les activations des sorties sont distribuées de manière équitable à l'intérieur du différentiel confi gure (P1). Lorsque la valeur mesurée est supérieure ou égale à St1+P1 (en fonctionnement uniquement proportionnel), toutes les sorties sont activées. De la même manière, si la valeur mesurée commence à baisser, les sorties sont désactivées en succession. Au niveau de St1 toutes les sorties sont désactivées.

Fig. 5.c

Legende

St1	Valeur de consigne 1
P1	Différentiel valeur de consigne 1
OUT1/2/3/4	Sortie 1/2/3/4
B1	Sonde 1

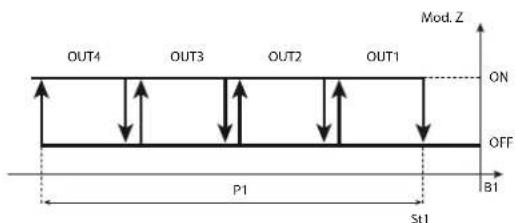

5.3.2 Mode 2: Reverse c0 = 2 (par défaut)

Le fonctionnement "reverse" est analogue au fonctionnement "direct", les sorties toutfois doivent etre activées lorsque la grandeur a controlediminue et à partir de la valeur de consigne (St1).Lorsque la valeur mesurée est inférieure ou égale à St1-P1 (enfonnementement uniquement proportionnel), toutes les sorties sont activées. De la même manière, si la valeur mesurée commence à monter, les sorties sont déactivées en succession. Au niveau de St1 toutes les sorties sont déactivées.

Fig. 5.d

Legende

St1	Valeur de consigne 1
P1	Différentiel valeur de consigne 1

OUT1/2/3/4 Sortie 1/2/3/4

B1 Sonde 1

5.3.3 Mode 3: Zone neutre c0 = 3

Le but du contrôle est d'amener la grandeur mesure dans un intervalle autour de la valeur de consigne (St1), dit zone neutre. L'extension de la zone neutre dépend de la valeur du paramètre P3. À l'intérieur de la zone neutre le contrôle n'active aucune sortie, en dehors il travaille en mode "direct" lorsque la grandeur augmente et en mode "reverse" lorsqu'elle diminue. Selon le modele utilisé, il peut y avoir une ou plusieurs sorties avec les modes "direct" et "reverse". Celles-ci sont activées ou éteintes une à la fois selon les modalités déjà vues avec les modes 1 et 2, en fonction de la valeur mesure et des confurations de St1, P1 pour le réglage "reverse" et P2 pour le réglage "direct".

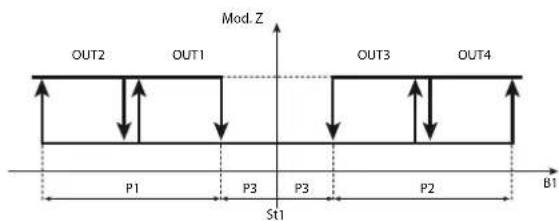

Fig. 5.e

Legende

St1	Valeur de consigné 1
P1/P2	Diff érentiel "reverse"/"direct"
P3	Diff érentiel zone neutre
OUT1/2/3/4	Sortie 1/2/3/4
B1	Sonde 1

Lorsque le contrôle est à 1 seule sortie, celui-ci fonctionne en mode "reverse" avec zone neutre.

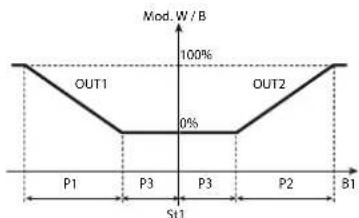

5.3.4 Mode 4: PWM c0=4

La logique de réglage du mode PWM prévoit la zone neutre et les sorties sont activées en fonction de la modulation de la largeur d'impulsion (Pulse Width Modulation=PWM). La sortie est activée durant une période égale à la valeur du paramètre c12 et selon une durée variable calculée en pourcentage; le temps de ON est proportionnel à la valeur mesurée par B1 à l'intérieur du différentiel (P1 pour le réglage "reverse" et P2 pour le réglage "direct"). Pour des écarts contenus, la sortie s'activera pour une courte période. Une fois dépassé le différentiel, la sortie sera toujours insérée (100% ON). Le fonctionnement PWM permet donc d'insérer de manière "proportionnelle" des actionnera avec fonctionnement typiquement ON/OFF (ex. résistances de chauffage), pour améliorer le contrôle de la température. Le fonctionnement PWM peut également être utilisé pour obtenir un signal modulant de commande de type 0...10 Vdc ou 4...20 mA en utilisant les modèles IR33(DN33) Universale type A, avec des sorties pour la commande de relais à état solide (SSR). Dans ce cas, il faut brancher l'accessoire code CONV0/10A0 pour convertir le signal (dans ce cas c12 doit être égal à 0,2). Dans le fonctionnement PWM, les icones "direct"/"reverse" clignotent.

Fig. 5.f

Légende

St1	Valeur de consigne 1
P1/P2	Différentiel "reverse"/"direct"
P3	Différentiel zone neutre
OUT1/2/3/4	Sortie 1/2/3/4
B1	Sonde 1

Lorsque le contrôle est à 1 seule sortie, celui-ci fonctionne en mode "reverse" avec zone neutre.

Il est absolutement deconseilledutiliserPWMavecdescompresseurs ou autre actionneurs dont la fi abilité peutetrecompromise suite à des insertions/extinctions trop rapprochées.En cas de sorties a relais, il est conseilde ne pas réduire a des valeurs minimales le paramètre c12, af n de ne pas comprometre la durée.

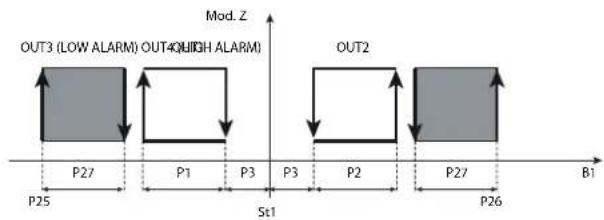

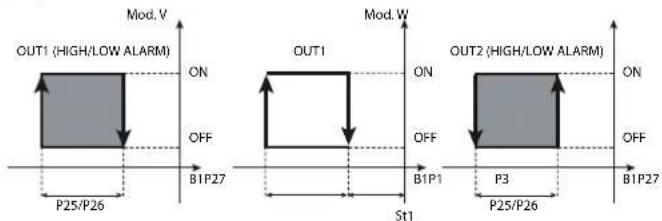

5.3.5 Mode 5:Alarme c0 = 5

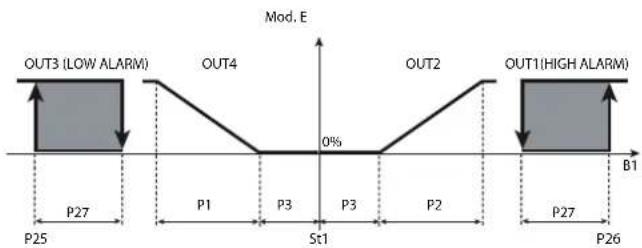

Avec le mode 5, une ou plusieurs sorties sont activées pour signaler la présence d'une alarme sonde débranchée ou en court-circuit ou d'une alarme de haute ou BASSE TEMPERATURE. Sur les modèles V et W est prévu un unique reliais d'alarme, sur le modele Z deux: le reliais 3 est activé pour les alarmes graves et pour l'alarme de BASSE TEMPERATURE, le reliais 4 est activé pour les alarmes graves et pour l'alarme de haute temperature. L'activation du reliais d'alarme s'ajoute aux habituelles signalisations actives avec les autres modes de fonctionnement, soit code d'alarme sur l'écran et signal sonore. En cas de modèles W et Z, les reliais non utilisés pour la signalisation des alarmes sont dédiés au réglage avec les modalités vues dans le mode 3, comme représenté sur les diagrammes reportés ci-dessous. Les paramétres relatifs) la sonde deviennent actifs avec le fonctionnement independant (c19=7).

Par.	Description	Déf.	Min	Max	U.M.
P25	Seuil d'alarme de basse température sur sonde 1P29=0, P25=0: seul mis hors serviceP29=1, P25=-50: seul mis hors service	-50(-58)	-50(-58)	P26	°C (°F)
P26	Seuil d'alarme de température élevée sursonde 1P29=0, P25=0: seul mis hors serviceP29=1, P25=150: seul mis hors service	150(302)	P25	150(302)	°C (°F)
P27	Différentiel alarme sur sonde 1	2 (3,6)	0(0)	50(90)	°C (°F)
P25	Seuil d'alarme de basse température sursonde 1P29=0, P25=0: seul mis hors serviceP29=1, P25=-199: seul mis hors service	-50(-58)	-199(-199)	P26	°C (°F)
P26	Seuil d'alarme de température élevée sursonde 1P29=0, P25=0: seul mis hors serviceP29=1, P25=800: seul mis hors service	150(302)	P25	800(800)	°C (°F)
P27	Différentiel alarme sur sonde 1	2(3,6)	0(0)	99,9(179)	°C (°F)
P28	Temps retard alarme sur sonde 1 (*)	120	0	250	min(s)
P29	Type de seuil d'alarme0=relatif;1=absolu.	1	0	1	-
P30	Seuil d'alarme de basse température sursonde 2si P34=0, P30=0: seul mis hors servicesi P34=1, P30=-50: seul mis hors service	-50(-58)	-50(-58)	P31	°C (°F)

Tab. 5.e

P31 Seuil d'alarme de température élevée sursonde 2si P34=0, P31=0: seuil mis hors servicesi P34=1, P31=150: seuil mis hors service		150(302)	P30 150(302)	°C (°F)
P32 Diff érentiel alarmé sur sonde 2 2 (3,6) 0(0) 50(90) °C (°F)
P30 Seuil d'alarme de basse température sursonde 2si P34=0, P30=0: seuil mis hors servicesi P34=1, P30= -199: seuil mis hors service		-50(-58)	-199(-199)	P31 °C (°F)
P31 Seuil d'alarme de température élevée sursonde 2si P34=0, P31=0: seuil mis hors servicesi P34=1, P31=800: seuil mis hors service		150(302)	P30 800(800)	°C (°F)
P32 Diff érentiel alarmé sur sonde 2 2		(3,6)	0(0) 99,9(179)	°C (°F)
P33 Tempos retard alarmé sur sonde 2 (*) 120 0 250 min(s)
P34 Type de seuil d'alarme sur sonde 20= relatif; 1= absolu.		1	0	1

(*) en cas d'alarme depuis entrée numérique, l'unité de mesure est la seconde (sec).

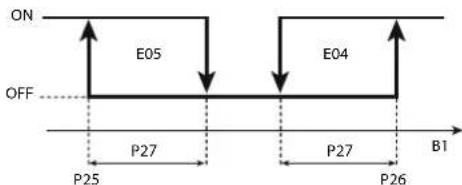

Fig.5.g

Fig. 5.h

Legende

SL1	Valeur de consigné 1
P1	Diff érentiel "reverse"
P2	Diff érentiel "direct"
P3	Diff érentiel zone neutre
P27	Diff érentiel alarmé
OUT1/2/3/4	Sortie 1/2/3/4
B1	Sonde 1

Le paramètre P28 représenté en minutes le "retard d'activation de l'alarme", se réferant à la sonde 1 l'alarme de basse température (E05) ne s'active que si la température reste inférieure à la valeur de P25 pendant une durée supérieure à P28. L'alarme peut être relative ou absolue, cela dépend de la valeur du paramètre P29. Dans le premier cas (P29=0) la valeur de P25 indique l'écart par rapport à la valeur de consigne et le point d'activation de l'alarme de basse température est: valeur de consigne - P25. Si la valeur de consigne varie, le point d'activation varie automatiquement. Dans le deuxième cas (P29=1), la valeur de P25 indique le seuil d'alarme de basse température. L'alarme de basse température active est signallée avec le buzzer interne et avec le code E05 sur l'écran. La même chose se produit pour l'alarme de haute température (E04), en considérant P26 au lieu de P25. Les paramétres analogues P30...P34 sont valables pour la sonde 2.

Ensemble alarmé relat à la valeur de consigne de fonctionnement P29=0
Tab.5.f

	Alarme de basse		Alarme de haute
	Mise en service	Mise hors service	Mise en service	Mise hors service
Sonde 1 (P29=0)	St1-P25	St1-P25 +P27	St1 +P26	St1+P26 -P27
Sonde 2 (P34=0)	St2 -P30	St2 -P30 +P32	St2 +P31	St2 +P31 -P32

Ensemble alarme absolu P29=1
Tab.5.g

	Alarme de basse		Alarme de haute
	Mise en service	Mise hors service	Mise en service	Mise hors service
Sonde 1 (P29=1)	P25	P25+P27	P26	P26-P27
Sonde 2 (P34=1)	P30	P30+P32	P31	P31-P32

Les alarmes de basse et haute sont a desenclenchement automatique; avec alarme sonde de reglage active, celles-ci sont desactivées et le monitorage est réinitialisé.
Avec les alarmes E04/E15 et E05/E16 actives, il est possible d'arreter le buzzer en appuyant sur la touche Prg/mute. La visualisation sur écran reste active.

5.3.6 Mode 6: Direct/reverse avec commutation depuis D11 c0=6

Le contrôle passée au fonctionnement "direct" se référent à St1 lorsque l'entrée numérique 1 est ouverte, au fonctionnement "reverse" se référent à St2 lorsqu'elle est ouverte.

Fig. 5.i

Legendre

St1/St2	Valeur de consigne 1/2
P1	Diff érentiel "direct"
P2	Diff érentiel "reverse"
OUT1	Sortie 1
B1	Sonde 1

Pour les modèles W et Z les activations des sorties sont distribuées de manière équitable à l'intérieur du différentiel confi gure (P1/P2).

le paramètre c29 n'est pas actif en mode 6.

5.3.7 Mode 7: Direct avec commutation de valeur de consigne et différentiel depuis D11 c0=7

Le contrôle passée toujours au fonctionnement "direct" se reférant à St1 lorsque l'entrée numérique 1 est ouverte et se reférant à St2 lorsqu'elle est ouverte.

Fig. 5.j

Legende

St1/St2 Valeur de consigné 1/2
P1	Diff érentiel "direct" St1
P2	Diff érentiel "direct" St2
OUT1	Sortie 1
B1	Sonde 1

Pour les modèles W et Z les activations des sorties sont distribuées de manière équitable à l'intérieur du différentiel confi gure (P1/P2).

Le paramètre c29 n'est pas actif en mode 7.

5.3.8 Mode 8: Reverse avec commutation de valeur de consigne et différentiel depuis DI1 c0=8

Le contrôle passé toujours au fonctionnement "reverse" se reférant à St1 lorsque l'entrée numérique 1 est ouverte et se reférant à St2 lorsqu'elle est ouverte.

ENTREE DI1 OUVERTE ENTREE DI1 FERMEE

Fig. 5.k

Legendre

St1/St2 Valeur de consigne 1/2

OUT1 Sortie 1

P1 Différentiel "reverse"

B1 Sonde 1

P2 Différentiel "reverse"

Pour les modèles W et Z les activations des sorties sont distribuées de manière équitable à l'intérieur du différentiel confi gure (P1/P2).

Le paramètre c29 n'est pas actif en mode 8.

5.3.9 Mode 9: Direct/reverse avec deux valeurs de consigne c0 = 9

De cette manière, il n'est opérationnel que sur les modèles avec 2 ou 4 sorties, la moitié des sorties est active en "direct" et l'autre moitié en "reverse". Sa particularité est qu'il n'existe aucune contrainte du positionnement des valeurs de consigne des deux actions, il est donc possible d'opérer comme si étaitient prênts deux contrôles indépendants et travaillant avec la même sonde.

Fig. 5.1

Legendre

St1/St2	Valeur de consigné 1/2
P1	Diff érentiel "reverse" St1
P2	Diff érentiel "direct" St2
OUT1/2/3/4	Sortie 1/2/3/4
B1	Sonde 1

Le paramètre c29 n'est pas actif en mode 9 (l'alarme est uniquement sur le seul absolu).

5.4 Validité des paramètres de réglage (paramètres St1,St2,P1,P2,P3)

Les paramétres qui définit les modalités prènnant les validités définies par le tableau suivant:

Tab. 5.h

Paramètre	Validité	Note
St1	Tous les modes
St2	c0=6,7,8,9 ou toute valeur de c0 si c33=1 (fonctionnement spécifique). Si c19=2, 3/4, 7, 11, St2 est utilisé dans le réglage. Si c19=7 St2 est la valeur de consigne du circuit 2.	En fonctionnement spécial (c33=1), St2 est confi géré depuis le clavier dans tous les modes mais il n'est activé que pour les sorties avec dépendance équivalant à 2.
P1	Tous les modes
P2	c0=3,4,5,6,7,8,9Actif même avec d'autres modes si c33=1 (fonctionnement spécifique) ou c19=4.	Avec les modes 3, 4 et 5, P2 est le différenciel de l'action "direct" et se refère à St1.
P3	c0=3,4 et 5Pour c0=5 uniquement W et Z

5.5 Choix du mode de fonctionnement spécial

Tab. 5.i

Par.	Description	Déf.	Min	Max	U.M.
c33	Fonctionnement spécial 0= Désactifé1= Activé	0	0	1	-

Le paramètre c33 offre la possibilité de creer une logique de fonctionnement personnalisé, dite fonctionnement spécial. La logique qui se cree peut etre une simple modifi cation ou un bouleversement d'un des neufs modes. Dans tous les cas, remarquer que:

• Modes 1, 2, 9: ne prenant ni en considération la zone neutre P3 ni la commutation de la logique depuis entree numérique.
• Modes 3, 4, 5: rendent actif le différentiel de zone neutre P3. Ne prévoient pas la commutation de la logique depuis entrée numérique.
  Mode 6: ne considere pas le differentiel P3. La commutation de l'entree numerie 1 amene les sorties a considérer la valeur de consigne 2 au lieu de la valeur de consigne 1. La logique direct/reverse sera inversee. Pour les sorties avec "dependance" = 2 n'est actif que I'change de logique: la fermeture du contact numerie maintient la "dependance" = 2 (St2) mais inverte la logique en echangeant les signes d"insertion et differentiel/ logique (voir explication suivante).
• Modes 7, 8: ne prennept pas en consideration la zone neutre P3. Pour les seules sorties de reglage avec "dépendance" = 1 l'entrée numérique opère le déplacement de la reférence de St1/P1 à St2/P2, en maintainant la logique du réglage (insertion "differenziel/logique" ne changent pas de signe). L'entrée numérique n'a aucune influence sur les autres sorties de réglage, soit avec "dépendance" = 2 et d'alarme.
  Pour comprendre les parametes "dépendance", "insertion" et "différentiel/logique", voir les paragraphs successifs.
  Avant de selectionner c33=1: si est identif e un mode de demarrage differente de c0=2 d'usine, celui-ci devra etre configuire avant de mettre en service le fonctionnement special (c33=1): il est necessaire de memoriser la modifi cation de c0 en appuyant sur Prg
  Avec c33=1 la modification de c0 non active plus quelques modifications des paramétres spéciaux. Par conséquent la modification de c0 est faisable mais la reconfi guration des paramétres spéciaux (de c34 à F48) et les fonctions caractéristiques sont congelezés au mode précédent à c33=1: il est possible d'avoir recours à une confi guration simple pour les paramétres, mais les fonctions caractéristiques ne sont pas activables. En bref, uniquement après avoir confi gure et sauvégarde le mode de démarrage, on returnera en mode de modifi cation des paramétres pour fixer c33=1.
  Au cas où il serait nécessaire de modifi er le mode, après que c33 ait et mis sur 1 reporter c33=0, appuyer sur la touche Prg pour confirmer, configurer le mode souhaite et enregister la modifiation (Prg), puis returner en fonctionnement special avec c33=1. En ramenant c33 de 1 à 0, le contrôle annule toutes les modifiations sur les "parametes spéciaux" qui reprendront les valeurs imposées par c0.

5.6 Modes de fonctionnement spécial

Avec c33=1 deviennent accessibles 44 autres paramétres, dits paramétres spéciaux. Les paramétres spéciaux seront à définir complètement le fonctionnement de chaque sortie à disposition du contrôle. Avec le fonctionnement normal, enChoosingant le mode de fonctionnement moyonnant le paramètre c0, ces paramétres sont automatiquement configures par le contrôle. Avec c33=1, l'usage a la possibilité d'intervenir sur ces confi gurations en opérant sur les 11 paramétres qui caractérisent chaque sortie:

dependence
- type de sortie
- insertion
différentiel/logique
- contrainte allumages
- contrainte extinctions
maximum/minimum valeur sortie modulante(PWM ou 0..10 Vdc)
cut-off
- durée speed up
- type de forçage

Paramétres spéciaux et leur correspondance avec les différences sorties
Tab.5J

	OUT1	OUT2	OUT3	OUT4
Dépendance c34 c38 c42 c46
Type de sortie c35 c39 c43 c47
Insertion	c36 c40	c44 c48
Diff érentiel/logique	c37 c41	c45 c49
Contrainte allumage	d34	d38 d42	d46
Contrainte extinction	d35	d39 d43	d47
Valeur minimale sortie modulante	d36	d40	d44	d48
Valeur maximale sortie modulante	d37	d41	d45	d49
Cut-off	F34	F38	F42
Durée speed up	F35	F39	F43 F47
Type de forçage	F36	F40	F44 F48

Les valeurs par défaut et les valeurs minimales et maximales des paramètres de type spécifique dépendent du nombre et du type des sorties du modele.

Avant la modifi cation du parametre c33, s'assurer d'avoir selectionne et programme le mode de demarrage - param.c0- souhaite.
Avec c33=1 les paramétres spéciaux sont visibles et pourront être modifiées pour obtenir le réglage souhaité.
Lorsque I'on modifie un parametre spécial, il est fondamental de verifi er la coherence des autres 43 parametes spéciaux par rapport au fonctionnement confi gure.

5.6.1 Dépendance (paramètres c34,c38,c42,c46)

C'est le paramètre qui déterminé la fonction spécifique que de chaque sortie. Il lie une sortie à une valeur de consigne (sortie de réglage) ou à une alarmé spécifique que (sortie d'alarme). Les paramétres c34,c38,c42,c46 sont relatifs respectivement aux sorties 1,2,3,4 et le champ de selection varie de 0 à 29. La circuit 1 coincide avec le circuit de réglage quand le fonctionnement indépendant n'est pas activé, dans ce cas le contrôle travaille sur les circuits 1 et 2. Si le fonctionnement indépendant n'est pas activé mais l'une des selections relatives à l'alarme circuit 2 est confi gurée, l'alarme est signalée à l'écran mais elle n'a pas d'effet.

Dépendance = 0: la sortie n'est pas activée. C'est la valeur confi gurée sur les versions V et W pour les sorties non représentes (soit 2, 3 et 4 pour les versions V, 3 et 4 pour les versions W).

Dépendance = 1 et 2: la sortie est de réglage et se refère respectivement à St1/P1(*)/PID1 et St2/P2/PID2. Avec les succès, paramètres spéciaux, type de sortie, "insertion" et "déférentiel/logique", il est possible de définir complètement le fonctionnement de la sortie.

Dépendance = 3...14 et 19...29: la sortie est associée à une ou plusieurs alarmes. Voir le chapitre "Alarmes" pour la liste complète.

Dépendance = 15: fonctionnement "timer". La sortie devient indépendante de la mesure, du réglage, des différentiels, etc. et continue à commuter périodiquément avec période=c12 (T cycle). Le temps de ON (T_ON) est défini par le paramètre "insertion" comme pourcentage du temps de cycle confi gure. Si se vérifie une situation d'alarme ou le contrôle est mis en état de OFF, le fonctionnement "timer" est déactivé. Pour pls d'informations, se reporter à la description des paramétres "type de sortie", insertion".

Dépendance = 16: la sortie est de réglage: l'association St1/P1 et St2/P2 dépend de l'état de l'entrée numérique 1. En cas d'entrée ouverte, se référer à St1/P1; en cas d'entrée fermée, se référer à St2/P2. Le changement de valeur de consigne compte égalément l'inversion de la logique de fonctionnement.

Dépendance = 17: la sortie est de réglage: l'association St1/P1 et St2/P2

dépend de l''état de l'entrée numérique 1. En cas d'entrée ouverte, se référer à St1/P1; en cas d'entrée fermée, se référer à St2/P2. Le changement de valeur de consigne maintainé la logique de fonctionnement.

Dépendance = 18: il est possible deCHOISIR une sortie numérique qui signale I'etat ON/OFF du contrôle (ON/OFF réglage par rapport à l'etat entre une numérique:c29,c30=4). Dans le cas de contrôle dans l'etat de OFF le reliais se trouve sur NC, dans le cas de contrôle dans l'etat de ON le reliais se trouve sur NO. Meme les sorties d'alarme sont déactivées durant I'etat de OFF.

Tab. 5.k

VALEUR DEPENDANCE	Sortie	ETAT DU RELAIS D'ALARME DANS DES CONDITIONS NORMALES
0	non active	-
1	relative à St1	-
2	relative à St2	-
3	Alarmé générique circuit 1	OFF
4	Alarmé générique circuit 1	ON
5	Alarmé grave circuit 1 et de « Haute tempora-ture » (E04)	OFF
6	Alarmé grave circuit 1 et de « Haute tempora-ture » (E04)	ON
7	Alarmé grave circuit 1 et de « Basse tempora-ture » (E05)	OFF
8	Alarmé grave circuit 1 et de « Basse tempora-ture » (E05)	ON
9	Alarmé de « Basse tempora-ture » (E05)	OFF
10	Alarmé de « Basse tempora-ture » (E05)	ON
11	Alarmé de « Haute tempora-ture » (E04)	OFF
12	Alarmé de « Haute tempora-ture » (E04)	ON
13	Alarmé grave circuit 1 et 2	OFF
14F46	Alarmé grave circuit 1 et 2	ON
	fonctionnement TIMER	-
16	fonctionnement de la sortie dépendante de l'état de l'entrée numérique 1 avec inversion de la logique de fonctionnement (c29=0)
17	fonctionnement de la sortie dépendante de l'état de l'entrée numérique 1 avec mainien de la logique de fonctionnement (c29=0)	-
18	Signalisation état ON/OFF	-
19	Alarmé générique circuit 2 (relais OFF)	OFF
20	Alarmé générique circuit 2 (relais ON)	ON
21	Alarmé grave circuit 2 et E15 (relais OFF)	OFF
22	Alarmé grave circuit 2 et E15 (relais ON)	ON
23	Alarmé grave circuit 2 et E16 (relais OFF)	OFF
24	Alarmé grave circuit 2 et E16 (relais ON)	ON
25	Alarmé E16 (relais OFF)	OFF
26	Alarmé E16 (relais ON)	ON
27	Alarmé E15 (relais OFF)	OFF
28	Alarmé E15 (relais ON)	ON
29	Alarmé E17 (relais OFF)	OFF

(*) Attention, à l'exception des modes de fonctionnement c0=3, 4 et 5 : dans ces cas, avec dépendance = 1, P1 est utilisé pour le réglage à gauche de St1, alors que le réglage à droite de St1 utilise P2.

Relais d'alarme OFF =sortie normalement desactive;elle est excite en cas d'alarme.
Relais d'alarme ON =sortie normalement active; elle est desexcite en cas d'alarme.
Avec ON le relais est normalement actif: il est désacté en cas d'alarme. Il s'agit d'un fonctionnement à sécurité intrinsèque car le contact commute et donc signale l'alarme même en cas de baisSES eventuelles de tension, de graves pannes du contrôle ou d'alarme des données de la mémoire (E07/E08.)

5.6.2 Type de sortie (paramètres c35,c39,c43,c47)

Le paramètre n'est actif que si la sortie est de réglage ("dépendance" = 1,2,16,17) ou TIMER, ("dépendance" = 15).

Type de sortie=0: la sortie est on/off

Type de sortie=1: la sortie est PWM, analogique ou "timer".

Le fonctionnement "timer" est associé à "dépendance" =15.

Sur les modeles B et E pour les sorties 0...10 Vdc, le type de sortie sera fixe automatiquement sur 1 et ne pourrait être modifié.

5.6.3 Insertion (paramètres c36,c40,c44,c48)

Le paramètre n'est actif que si la sortie est de réglage ("dépendance" = 1,2,16,17) ou TIMER, ("dépendance" = 15).

Avec "dépendance" = 1, 2, 16 et 17, celui-ci représenté, en cas de

fonctionnement ON/OFF, le point d'activation de la sortie tandis que, en cas de fonctionnement PWM et 0...10 V, il indique le point où la sortie atteint la valeur maximale. Le paramètre "insertion" est exprimé en valeur pourcentage, varie de -100 à +100 et se refère au différentiel de fonctionnement et à la valeur de consigne dont dépend la sortie. Si la sortie se refère à St1 ("dépendance") = 1), "insertion" est relatif à la valeur pourcentage de P1; si la sortie se refère à St2 ("dépendance") = 2), "insertion" est relatif à la valeur pourcentage de P2.

Si la valeur d"insertion'est positive,le point d'activation est a'droite'dela valeur de consigne, si négative elle est a'gauche'.

Avec "dépendance" = 15 et "type de sortie" = 1, le paramètre "insertion" défi nit le temps de ON comme pourcentage de la période (c12); dans ce cas "insertion" ne doit prendre que les valeurs positives (entre 1 et 100).

Example 1:

Sur la fiure sous-jacente sont représentés les points d'intervention d'un contrôle avec 2 sorties, avec ces paramétres de fonctionnement:

St1=10,St2=20,P1=P2=6

St1/2 Valeur de consigne 1/2
P1 Différentiel sortie 1
P2 Différentiel sortie 2
OUT1/2 Sortie 1/2
B1 Sonde 1

Example 2

Une sortie "timer" est seLECTIONnée avec "dépendance" = 15, "type de sortie" = 1 et "insertion" (pourcentage ON) comprise entre 1 et 100 en un temps de cycle fi xé par c12. Ci-dessous sont proposées OUT1 et OUT2 comme sorties "timer" avec c36 supérieur à c40, exemple:

OUT1:c34=15,c35=1,c36=50;

OUT2:c38=15,c39=1,c40=25.

Fig. 5.n

Legendre

t	temps
c12	temps de cycle
OUT1/2	Sortie 1/2
TON_1	(c36*c12)/100
TON_2	(c40*c12)/100

ir33 universsale +030220802 - rel. 2.3 - 16.04.2012

5.6.4 Différentiel/logique (paramètres c37,c41,c45,c49)

Le paramètre "diff érentiel/logique" n'est actif que si la sortie est de réglage ("dépandance") et le paramètre "insertion", est exprimé en pourcentage et permet de définir l'hysteresé de la sortie: Celui-ci, de même que le paramètre "insertion", est exprimé en pourcentage et il permet de définir l'hysteresé de la sortie, à savoir, dans le cas de fonctionnement ON/OFF, le point d'extinction de la sortie ou, dans le cas de fonctionnement PWM et 0...10 V, le point sur lequel la sortie prend la valeur minimale (temps de ON=0). Si la sortie se refère à St1 ("dépandance") = 1, "diff érentiel/logique" est relatif à la valeur pourcentage de P1; si la sortie se refère à St2 ("dépandance") = 2, "diff érentiel/logique" est relatif à la valeur pourcentage de P2. Si la valeur de "diff érentiel/logique" est positif, le point de désactivation est supérieur au point d'activation et se creée une logique de type "reverse". Si la valeur de "diff érentiel/logique" est négative, le point de désactivation est inférieur au point d'activation et se creée une logique de type "direct". Avec le paramètre précédent "insertion", il identifie la bande proportionnelle de réglage.

Exempl3.

L'exemple 3 complete l'exemple 1, en ajoutant les points de déactivation.

Pour la première sortie, un fonctionnement "reverse" et le différenciel égal à P1 sont nécessaires; pour la deuxième, une logique "direct" et le différenciel égal à la moitié de P2. Les paramètres sont:

Sortie1:"diff érentiel/logique" = c37 = +100 (A)

Sortie2:"diff érentiel/logique"=-c41=-50(B)

A' = 10; B' = 21.5

Fig. 5.0

Legendre

St1/2 Valeur de consigne 1/2
c36/c40	Insertion sortie 1/2
c37/c41	Diff érentiel/logique sortie 1/2
OUT1/2	Sortie 1/2

À titre d'exemple, en inversant les valeurs de "différentiel/logique", les nouveaux points de déactivation sont les suivants

Sortie 1:"diff érentiel/logique" = c37 = -50(A^ )

Sortie 2:"diff érentiel/logique" = c41 = +100 (B")

A"=1;B"=30.5

Fig. 5.p

5.6.5 Contrainte en allumage (parametes d34, d38, d42, c

Dans de normales conditions de fonctionnement, la séquence d'allumage devrait être la suivante: 1,2,3,4. Il est possible que, à cause du

temps minimum de on, off ou du temps entre allumages successifs, la séquence ne soit pas respectée. Il est possible que, à cause du temps minimum de on, off ou du temps entre allumages successifs, la séquence ne soit pas respectée. La sortie avec contrainte lors de l'allumage x(1,2,3) ne sera activée qu'après l'activation de la sortie x.

5.6.6 Contrainte en extinction

(parametes

d35,d39,d43,d47)

Dans les conditions de fonctionnement normales, la séquence d'extinction devrait être la suivant: 4,3,2,1. Il est possible que, à cause du temps minimum de on, off ou du temps entre allumages successifs, la séquence ne soit pas respectée. En imposant cette contrainte même en présence de temporisations, la correcte séquence est respectée. La sortie avec contrainte lors de l'extinction x(1,2,3) ne sera désactivée qu'après la désactivation de la sortie x. La sortie avec contrainte lors de l'extinction 0 sera désactivée indépendamment d'autres sorties.

5.6.7 Valeur minimale sortie modulante (paramétres d36,d40,d44,d48)

Valable si la sortie est de réglage et le "type de sortie" = 1 ou bien la sortie est PWM ou en cas de sortie 0...10 Vdc. La sortie à rampe peut être limitée inférieurement à une valeur minimale correspondante.

Exemple de réglage proportionnel: modalité "reverse" avec St1 = 20°C et P1 = 1°C. Au cas où serait utilisée une seule sortie à rampe et un différentiel de 1°C, la confi guration de ce paramètre à la valeur 20 (20%) imposera à la sortie de s'activer uniquement lorsque la température mesurée s'éloigne de plus de 20% de la valeur de consigne confi gurée et donc avec des valeurs inférieures à 19,8°C, comme illustré sur la figure.

Fig.5.q

Légende

St1	Valeur de consigne 1	P1 Diff.	érentiel "reverse"
OUT1 Sortie 1 d36 Valeur minimale		sortie modulante 1
B1 Sonde 1

5.6.8 Valeur maximale sortie modulante (parametes d37,d41,d45,d49)

Valable si la sortie est de réglage et le "type de sortie" = 1 ou bien la sortie est PWM ou en cas de sortie 0...10 Vdc. La sortie à rampe peut être limitée supérieurement à une valeur maximale correspondante.

Exemple de réglage proportionnel: modalité "reverse" avec St1 = 20°C et P1 = 1°C. Au cas où serait utilisée une seule sortie à rampe et un différentiel de 1°C, la confi guration de ce paramètre à la valeur 80 (80%) imposera à la sortie de se maintainir constante pour des valeurs inférieures à 19,2°C, comme illustré sur la figure.

Fig. 5.r

Legendre

St1	Valeur de consigne 1
P1	Différentiel "reverse"
d37	Valeur maximale sortie modulante 1
OUT1	Sortie 1
B1	Sonde 1

5.6.9 Cut-off sortie modulante (paramètres F34,F38,F42,F46)

Ces paramètres sont utiles quand il faut appliquer une valeur minimum de tension pour le fonctionnement d'un actionnement.
Ils mettent en service le fonctionnement avec limite minimum pour la sortie à rampe PWM et analogue 0...10 Vdc.

Exemple: contrôle à deux sorties dont la première (OUT1) de type ON/OFF et la deuxième (OUT2) de type 0...10 Vdc; "minimum valeur sortie modulante" pour la sortie 2 = 50 ( 50% de la sortie), d40=50.

CAS 1:F38=0 Fonctionnement Cut off

Fig.5.s

CAS2:F38=1 Fonctionnement vitesse minimale

Fig.5.t

Quand on habilité le Cut-off sortie modulante, il faut confi gurer correctement les contraintes d'allumage (d34, d38, d42, d46) et de extinction (d35, d39, d43, d47).

5.6.10 Durée speed up sortie modulante (paramètres F35,F39,F43,F47)

Ces paramètres permettent de forcer la sortie modulante du contrôle à la valeur maximaile prévue (paramètres d37, d41, d45, d49) pendant une période confi gurable à partir du moment de l'activation de la sortie. La confi guration à 0 signifi e speed-up déshabilité.

5.6.11 Type de forçage sortie (paramètres F36,F40,F44,F48)

Ces paramètres déterminent le type de forçage de la sortie à relais ou modulante du contrôle, activée depuis l'entrée numérique (c29=6, c30=6).

L'effet sur la sortie est différente suivant si la sortie est de type à relais ou modulante.

Action de forçage sur la sortie
Tab.5.1

TYPE DE FORCAGE	SORTIE A RELAIS	SORTIE MODULANTE
0	-	-
1	OFF respectable c6, c7	0%, 0 Vdc
2	ON	100%, 10 Vdc
3	-	minimum confi goure (d36, d40, d44, d48)
4	-	maximum confi goure (d37, d41, d45, d49)
5	OFF respectant c6, c7, d1, c8, c9	-

5.7 Notes supplémentaires concernant le

fonctionnement spécial

Zone neutre P3

Avec les modes 3, 4 et 5 est presente une zone neutrée dont les dimensions sont définies par P3. À l'intérieur de la zone neutrée,aucun point d'activation ou desactivation ne peutetre positionné;si ceuxci sont presents dans des zones precedentes et successives à la valeur de consigne, l'instrument pourrait automatiquement aaugmenter l'hysteresé de la sortie interessée de la valeur double de P3.

Les sorties PWM (ou analogiques) auront le fonctionnement indiqué à la figure. Et dans la zone neutre, la sortieAITIENT INALTE RÉNEAU D'ACTIVATION.

Le mode 6 dispose les sorties liées à St1 avec logique "direct" ("insertion") positif et "diff érentiel/logique" négatif) avec contact numérique 1 ouvert. La fermeture de l'entrée num. 1 force les sorties à dépendre de St2 et P2 et la logique devient "reverse" grâce à l'inversion de signe des paramétres "insertion" et "diff érentiel/logique" (un évientuel contrôle de la valeur des paramétres ne dépend pas de l'objet de l'entrée numérique: ceux-ci changent uniquement au niveau de l'algorithmé). Positionné sur c33=1. Les sorties qui prennten la dépendance 16 à la commutation de l'ID1 auront l'effet et illustré sur la fi gure.

DEPENDANCE=16

ENTREE DI1 OUVERTE ENTREE DI1 FERMEE

Fig.5.w

Modes 7 et 8. Les sorties qui prennt la "dépendance" = 17 à la commutation de l'ID1 auront l'eff et illustré sur la fi figure.

Ces modes ne prévoient en effet et pas de modifiations à la logique. Les sorties d'alarme ("dépendance" = 3...14, 19...29), ne dépendront pas de l'entrée numérique 1.

DEPENDANCE=17

ENTREE DI1 OUVERTE ENTREE DI1 FERMEE

Fig. 5.x

Modes 1 et 2 en fonctionnement différentiel (c19=1).

Avec le fonctionnement différentiel St1 doit se confronter avec 'B1-B2'. En fonctionnement spécial (c33=1), les sorties peuvent se programmerper avec l'insertion et la désinsertion souhaïée mais si la "dépendance" = 2 est fi xée, on perd le fonctionnement différentiel.

Modes 1 et 2 avec fonctionnement "compensation" (c19=2, 3, 4).

De la même manière que le cas precedent, avec c33=1 les sorties avec "dépendance" 2 perdent la fonctionnalité compensation.

5.8 Sorties et entrées

5.8.1 Sorties configurées en ON/OFF

(parametes c6,c7,d1,c8,c9,c11)

Les paramètres en object concernant le temps minimum de fonctionnement ou d'extinction de la même sortie ou de sorties différentes, afin de protégger les charges et déviter des oscillations du réglage.

Afin que les temps configures deviennent immédiatement opérationnels, il faut êtreindre et rallumer le contrôle. En cas contraire, la temporisation deviendra opérationnelle lors de son'utilisation successive, en fonction de la confuration des minuteurs internes.

5.8.2 Protections pour la sortie configurée en ON/OFF (paramétres c7, c8, c9)

Par.	Description	Déf.	Min	Max	U.M.
c7	Temps minimum entre les allumages de la même sortie confi gurée en ON/OFF Validité: c0 ≠ 4	0	0	15	min
c8	Temps minimum d'arrêt de la sortie confi gurée en ON/OFF Validité: c0 ≠ 4	0	0	15	min
c9	Temps minimum d'allumage de la sortie confi gurée en ON/OFF Validité: c0 ≠ 4	0	0	15	min

c9 fixe le temps minimum d'activation de la sortie configuerée en ON/OFF, independamment de la demande.
- c8 fixe le temps minimum d'extinction de la sortie, independament de la demande.
- c7 établit le temps minimum entre deux allumages successifs de la même sortie confi guree en ON/OFF.

5.8.3 Protections pour les différentes sorties configurées en ON/OFF (paramètres c6,d1)

Par.	Description	Déf.	Min	Max	U.M.
c6	Retard entre les allumages de 2 sorties àrelais différents confi gurées en ON/OFFValidityé: c0 ≠ 4	5	0	255	s
d1	Temps minimum entre les arrêts de 2sorties à relais différents confi gurées enON/OFFValidityé: c0 ≠ 4	0	0	255	s

• c6 établit le temps minimum qui doit séç couler entre les allumages successifs de 2 sorties différentes conf gurerés en ON/OFF. En retardant l'introduction on évite des surcharges de la ligne dus à des démarrages rapprochés ou simultanés.
  d1 établit le temps minimum qui doit s'écouler entre les arrêts de deux sorties différèntes confi gurerés en ON/OFF.

Legendre
t = Temps

A c6, c7, c8, c9 et d1 ne sont pas opérationnels pour les sorties PWM, les sorties analogiques et les sorties confi gurer comme "timer".

5.8.4 Rotation (parametre c11)

Permet aux sorties on/off de réglage de changer la priorité de mise en marche et d'arrêt: en fonction de la demande imposée par le réglage, on désexcite la sortie qui est active depuis plus longtemps ou on active la sortie qui est inactive depuis plus longtemps.

Par.	Description Déf.	Min	Max	U.M.
c11	Rotation sorties0= Rotation non active1=Rotation standard (sur 2 ou 4 relais)2=Rotation 2+23= Rotation 2+2 (COPELAND)4=les sorties 3 et 4 toument, les 1 et 2 ne toument pas5=les sorties 1 et 2 toument, les 3 et 4 ne toument pas6= les couples 1, 2(entre eux) et 3, 4 (entre eux)toument séparément7= les sorties 2,3,4 toument, la sortie 1 ne toume pas Validité: c0=1, 2, 3, 6, 7, 8, 9 et toutes les sortieson/off8= les sorties 1 et 3 toument, les 2 et 4 ne toumentpas		0	0

La rotation 2 + 2 sur 4 sorties (c11 = 2) a ete conque pour gerer des compresseurs partialisés. Les sorties 1 et 3 activent les compresseurs, les sorties 2 et 4 les vannes de partialisation. La rotation a lieu entre les sorties 1 et 3, alors que les vannes sont excitees (relais ON) pour permettre le fonctionnement des compresseurs a puissance maximaI. La vanne 2 est liée à la sortie 1 et la vanne 4 à la sortie 3.

La rotation 2+2 DWM Copeland à 4 sorties (c11=3) est analogue à la rotation précédente avec logique de gestion des vannes inversée. Les vannes sont en effet et normalement excitees (compresseur partialisé) et sont désexcitées (relais OFF) lorsqu'est requis le fonctionnement du compresseur à pleine puissance. Une séquence normale d'allumage est: 1 off, 2 off, 3 off, 4 off

Comme precedemment même dans ce cas, les sorties 1 et 3 commandent les compresseurs, les sorties 2 et 4 les relatives electrovannes.

Le paramètre n'a pas d'effet pour les contrôles avec 1 sortie.
Sur les modeles à deux sorties (W), la rotation est standard même pour c11=2 ou 3;
Le branchement pour la confi guration 2 + 2 est le suivant: OUT1 = Comp.1, OUT2 = Van.1, OUT3 = Comp.2, OUT4 = Van.2.
Faire particulierement attention à la programmation des paramétres car le contrôle fera tournier les sorties selon la logique susmentionné, independamment du fait que celles-ci soient des sorties on/off de réglage ou d'alarme. Au cas où serait présente au moins une sortie PWM ou 0...10 Vdc la rotation est toujours non active, sauf avec DN/IR33 modèle

Eetc11=8.

Exemple à: si l'on a deux sorties d'alarme et deux de réglage, il est nécessaire de désirir la rotation de manière à ne faire tourner que les sorties de réglage.

Exemple b: si I'on peut controler un chiller à trois compresseurs, on pourrait utiliser la rotation 7, en réservant les sorties 2, 3 et 4 aux compresseurs, tandis que la sortie 1 pourrait être non branchée ou utilisée comme sortie auxiliaire ou sortie d'alarme.

5.8.5 Sorties numériques à SSR (solid state relay)

Lorsqu'est requis un réglage qui se base sur une ou plusieurs sorties PWM, la solution à reliais devient impraticable si ne sont pas utilisés des temps de commutation élevés (au moins 20 secondes), au risque de compromètre la durée de vie de ce même reliais. Dans ces cas il sera possible d'utiliser un reliais à l'etat solide SSR avec pilotage opportun pour chaque application le nécessitant.

5.8.6 Temps de cycle fonctionnement PWM (parametre c12)

Represente le temps total avec le cycle PWM; pratiquement, la somme du temps d'activation tON et du temps d'extinction tOFF est constant et égal à c12. Le rapport entre tON et tOFF est établi par l'erreur de réglage, c'est-à-dire par l'écart de la mesure de la valeur de consigne, se liéérant (en pourcentage) au différenciel interessé par la sortie. Pour plus de détails, voir le mode 4.

Fig.5.z

Legende

$$ t = \text {T e m p s} $$

ÉtantdonnedeqlaactiondufonctionnementPWMestmodulante,Il estpossibled'exploiterenpleinleréglagePID,afnqelavalueurdela grandeurcoincideavecalvalueurd'ensembloourenta l'intérieurde la zoneneutre.
Le temps minimum d'activation (ton) calculable et la définition maximale pouvant être obtenue de ton est 1/100 de c12(1%).

5.8.7 Sorties analogiques a0...10 Vdc

Lorsque le réglage nécessite de la présence d'une ou de plusieurs sorties analogiques 0...10 Vdc, il faudra utiliser les régulateurs suivants:

IR33B**** (1 relay + 10...10 Vdc)

IR33E**** (2 relay + 20...10 Vdc)

Dans ce cas, le système opère son réglage avec une tension qui va de 0 à 10 Vdc.

5.8.8 Entres analogiques

Voir au début du chapitre le paragraphe "Sondes".

5.8.9 Entres numériques

Le paramètre c29 établit la fonction de l'entrée numérique 1 au cas où elle ne serait pas déjà utilisée avec les modes 6, 7 et 8 ou avec le fonctionnement spécial (c33=1) avec "dépendance" = 16 et 17. Lorsqu'il est confi gure comme entrée d'alarme, soit pour c29=1...3 et 7...11 une ou plusieurs sorties d'alarme sont activées selon ce qui est prévu par le mode utilisé (voir mode 5), tandis que l'action sur les sorties de réglage est définique par c31 (voir chapitre "Alarmes"). Le paramètres c30 a une signifi cation analogie à c29 et se refère à l'entrée numérique 2.

La circuit 1 coincide avec le circuit de réglage quand le fonctionnement indépendant n'est pas activé, dans ce cas le contrôle travaillée sur les circuits 1 et 2. Si le fonctionnement indépendant n'est pas activé mais l'une des sélections relatives à l'alarme circuit 2 est confi gurée, l'alarme elle n'a pas d'effet et sur le réglage et seul le code s'affi che à l'écran.

Par.Description Def.Min Max U.M.

c29 Entrée numérique 10=Entrée non activée1=Alarmé immodiante externe,Reset automatique (circuit1)2=Alarmé immodiante externe,Réinitialisation manuelle (circuit1)3=Alarmé retardée externe (P28),Réinitialisation manuelle (circuit1)4=ON/OFF dépôté5=Activation/Désactivation du cycle de travaildepuis le bouton6=Forçage des sorties (circuit1)7=Alarmé de signalisation uniquement E17retardée (P33)8=Alarmé de signalisation uniquement E17immediat9=Alarmé immodiante externe,Réinitialisation automatique (circuit2)10=Alarmé immodiante externe,Réinitialisation manuelle (circuit2)11=Alarmé retardée externe (P33),Réinitialisation manuelle (circuit2)12=Forçage des sorties (circuit2)13=Alarmé immodiante externe Réinitialisationautomatique (circuit 1) Ed114=Alarmé immodiante externe Réinitialisationmanuelle (circuit 1) Ed115=Alarmé retardée externe (P28)Réinitialisation manuelle (circuit 1) Ed1Validité: c0 diff érent de 6,7 et si c33= 1 avec"dépendance"=16 et 17.En cas d'alarme, l'état des relatais dépend de c31ou d31	0 0 1	2 -
c30 Entrée numérique 2Voir c29	0 0 1	2 -

c29=0Entree non active

c29=1 Alarme externe immediate avec Rinitialisation Automatique (circuit 1).

On a la condition d'alarme avec contact ouvert. À la fin de la condition d'alarme (fermeture du contact) le réglage reprend régulièrement et une éventuelle sortie d'alarme est désactivée.

c29=2 Alarme externe immediate avec Rinitialisation Manuelle (circuit 1).

On a la condition d'alarme avec contact ouvert. À la fin de la condition d'alarme (fermeture du contact) le réglage ne reprend pas automatiquement et restent actifs la signalisation sonore, le code d'alarme E03 et l'eventuelle sortie d'alarme. Le réglage ne peut repartir qu'après une Réinitialisation Manuelle, soit après la pression contemporaine pendant 5 secondes des touches et .▲

c29=3 Alarme Retardée externe (retardée = P28) avec Réinitialisation Manuelle (circuit1). On a la condition d'alarme si le contact reste ouvert pour une durée supérieure à P28. (mesurée en secondes). Une fois activée l'alarme E03 et si s'arrête la condition d'alarme (fermeture du contact), le réglage reprend automatiquement et restent actifs les signalisations sonores, le code d'alarme E03 et l'éventuelle-sortie d'alarme. Le réglage ne peut repartir qu'après la pression contemporaine pendant 5 secondes

des touches Prg et Mute

c29=4 ON/OFF

L'entrée numérique établit l'etat de la machine:

• avec l'entrée numérique fermée le réglage est actif (ON).
• avec l'entrée numérique ouverte le réglage est désactivée (OFF). Les conséquences du passage à OFF sont:
• sur l'écran s'affiche le message OFF alterné à la valeur de la sonde et des évventuels codes d'alarme (E01/E02/E06/E07/E08) actifs avant l'extinction;
• les sorties de réglage sont éteintes (OFF) en respectant dans tous les cas l'eventuel temps minimum d'activation (c9)
• la signalisation du buzzer, si active, est désactivée;
• les sorties d'alarme, si actives, sont desactivées;
  n'est signaee aucune nouvelle alarme qui devrait apparaitre dans cet etat, sauf (E01/E02/E06/E07/E08).

Quand une entree numerique est confi guree comme ON/OFF, il est impossible de changer I'etat de controle de supervision
c29=5 Activation du cycle de travail.
Pour l'activation du cycle de travail depuis bouton, il doit y avoir P70=2 et P29=5 pour l'entrée numérique 1 et P70=3 et c30=5 pour l'entrée numérique 2.
c29=6 Forçage des sorties, circuit 1.
On a la condition de forçage avec contact ouvert. Les sorties relatives au circuit 1 (voir par. "Fonctionnement indépendant") sont forcees en fonction des confi gurations des paramètres "Type de forçage" (voir par. 5.6.11)
c29=7 Alarme de signalisation uniquement E17 retardee (P33, mesurée en secondes). On a la condition d'alarme avec contact ouvert. L'alarme de signalisation seule E17 provoque le clignotement de l'icone clé à l'écran et elle n'a aucun eff et sur le réglage. Il est possible de désoir avec le paramètre dépendance (c34, c38, c42, c46=29) une sortie qui en condition normale ne regle pas et en cas d'alarme qui se met à ON/100%/10Vdc.
c29=8 Alarme de signalisation seule E17 immediate.
Comme c29=7, sans retard.
c29 = 13 Alarme immediate externe avec Réinitialisation automatique (circuit 1).
Comme c29 = 1 mais Ed1 est affiché à l'écran
c29 = 14 Alarme immediate externe avec Reinitialisation manuelle (circuit 1). Comme c29 = 2 mais Ed1 est affi che a l'ecran
c29 = 15 Alarme retardee exter (P28) avec Reinitialisation manuelle (circuit 1). Comme c29 = 3 mais Ed1 est aff che a l'ecran
c30 = 13 Alarme immediate externe avec Reinitialisation automatique (circuit 1).
Comme c30 = 1 mais Ed2 est affi che à l'écran
c30 = 14 Alarme immédiéte externe avec Réinitialisation manuelle (circuit 1). Comme c30 = 2 mais Ed2 est affiché à l'écran
c30 = 15 Alarme retardee exter (P33) avec Rinitialisation manuelle (circuit 1). Comme c29 = 3 mais le retard est P33 et Ed2 est aff che a l'ecran

Afin que les configurations suivantes aient effet, le fonctionnement indépendant doit être actif (c19=7).

c29=9 Alarme externe immediate avec Rinitialisation Automatique (circuit 2).

Comme c29=1, pour circuit 2.

c29=10 Alarme externe immediate, Reinitialisation manuelle (circuit 2).

Comme c29=2, pour circuit 2.

c29=11 Alarme externe retardee (P33), Reinitialisation manuelle (circuit 2).

Comme c29=3, pour circuit 2.

c29=12 Forage des sorties, circuit 2.

Comme c29=6, pour circuit 2.

Le paramètre c29 n'est pas opérationnel pour c0 = 6,7,8 ou si I'on est en train d'utiliser le fonctionnement spécial (c33 = 1) avec "dependance" = 16 et 17. Ces modes de fonctionnement utilisent en effet l'entrée numérique 1 pour commuter le point de consigne et/ou la logique de fonctionnement, c'est pourquoit toute modifi cation de la valeur de ce paramètre n'a pas d'infl uence.

6. REGULATION

Réglage ON/OFF et PID

Le contrôle permet deCHOISIR parmi deux types de réglage:

• ON/OFF (proportionnel), dont toute la puissance est transférée à l'actionneur ou interrompue. Il s'agit d'un réglage simple qui dans certains cas permet d'obtenir des résultats satisfaisants;
• PID, utilise pour les systèmes pour lesquels la réponse de la grandeur contrôle par rapport à la grandeur manipulable permet d'éliminer l'erreur à régime et d'améliorer le réglage. La grandeur manipulable devient une grandeur analogique qui prend de manière continue des valeurs comprises entre 0 et 100% .

Avec le réglage P1D la bande proportionnelle coincide avec le différentiel (paramètres P1/P2).

6.1 Type de réglage (paramètre c5)

Par. Description Déf. Min Max U.M.
c5 Type de réglage0=ON/OFF(proportionnel)1=Proportionnel+Intégral+Dérivé (PID)	0	0	1	-

Permet de confi gurer le réglage le plus opportun pour le type de processus à contröler.

Avec PID actif, une action effi cace est marquee par la valeur de la grandeur reglee coincidant avec la valeur de consigne ou rentrant a l'intérieur de la zone neutre; dans ces conditions il est possible d'avoir plusieurs sorties actives meme si le diagramme de reglage de demarrage ne les prevoit pas. C'est I'effet le plus evident de I'action integrale.
Le réglage PID nécessite, avant d'être appliqué, que le fonctionnement avec réglage de type P ne présente aucune oscillation et soit caractérisé par une bonne stabilité des différents de fonctionnement prévus: uniquement en partant d'un réglage P stable, le réglage PID garantit le rendement maximal.

6.2 ti_PID,td_PID(parametresc62,c63),d62,d63)

Permettent la confiuration des parametes PID de l'application

Par.	Description	Déf.	Min	Max	U.M.
c62	ti_PID1	600	0	999	s
c63	td_PID1	0	0	999	s
d62	ti_PID2	600	0	999	s
d63	td_PID2	0	0	999	s

Tab.6.b

Ci-dessous le tableau reporte la sonde utilisé par le PID1 et PID2 selon la configuration de c19.

Fonctionnementsonde 2	PID1(dépendance=1)	PID2(dépendance = 2)
1	B1-B2	B1
7	B1 (circuit 1)	B2 (circuit 2)
8	max(B1, B2)	B1
9	min(B1, B2)	B1
0,2,3,4,5,6,10,11	B1	B1

Tab.6.c

Pour l'explication du fonctionnement du contrôle en fonction de la configuration de c19, voir par. 6.5.
Pour eliminer les contributions des termes intégral et dérivé fixer les respectif paramètres ti et td=0
Si td=0 et ti 0 on obtient un fonctionnement de type P+I très utilisé pour le contrôle d'espaces ambiants dont la température n'a pas une dynamique de variation élevée.
Pour éliminer l'erreur à régime, il est possible de passer au contrôle Pi car le terme intégral est en mesure de réduire la valeur moyenne de l'erreur. Toutefois de fortes prevalences de ce terme (ne pas oublier que le terme contribue de manière inversement proportionnelle au temps ti)

peuvent augmenter les oscillations, les overshoots et le temps de montée et descente de la variable contrôle jusqu'à arriver à l'inbastilite.

Pour résoudre le problème des augmentations overshoots, comme conséquence de l'introduction du terme intégré, il est enfin possible d'insérer le terme dérivé qui se comporte comme un amortisseur des oscillations. Toutefois en augmentant de manière indiscriminée le facteur dérivé (en augmentant le temps td), on augmente le temps de montée et descente et il est également possible de causeur l'instabilité du système. Le terme dérivé, contrairement au terme intégral, n'a absolument aucune influence sur l'erreur à régime.

6.3 Auto-Tuning (parametre c64)

La fonction Auto-Tuning est incompatible avec le fonctionnement independant (c19=7).

Le contrôle sort de l'usine avec les valeurs de défaut des paramétres du régulateur PID; ces valeurs permettent de faire un réglage PID standard non optimisé pour l'installation que IR33 est aménée à contrôler. Pour cela il existe la procédure d'Auto-Tuning (Syntonisation) qui permet d'affiner les 3 paramétres impliqués pour obtenir un réglage plus soigné de l'installation; des installations différentes, avec des dynamiques différentes, améliorer à la génération de paramétres même très différents entre eux.

L'Auto-Tuning prévoit deux modalités opérationnelles:

• Syntonisation du contrôle durant la première mise en service de l'installation.

• Syntonisation fin du contrôle avec des paramètres déjà syntonisés, durant le fonctionnement normal.

Avec les deux modalités, le contrôle doitAAPARAVANTetreprogramme en configurant les paramétres suivants:

c0=1 ou 2, soit réglage en "direct" ou "reverse";

c5=1, soit réglage PID mis en service;

c64 = 1, soit Auto-Tuning mis en service;

St1 = Valeur de consigne de fonctionnement.

Syntonisation du contrôle durant la première mise en service de l'installation.

Cette modalité opérationnelle est effectuee lors de la premiere mise ne service de I'installation et sert pour une première syntonisation des parametes du regulateur PID et pour analyser la dynamique de I'installation dans son ensemble; les informations obtenues s'avent indispensablees pour celle-ci et pour les autres syntonisations qui seront effectuées.

Lors de la première mise en service, le système se trouve dans un etat stationnaire, il n'est pas alimenté et se trouve en équilibre thermique à la température ambiente; cet état devra être maintainu même durant la phase de programmation du contrôle qui précède le démarrage de la procédure d'Auto-Tuning. Le contrôle doit être programmes en configurant les paramétres indiqués précèdemment, en faisant attention à évitier qu'il ne commence à piloter les charges en alterant de cette manière l'état dans lequel se trouve le système (c'est-à-dire en augmentant ou en diminuant sa température). Ceci peut être obtenu sans connecter les sorties du contrôle aux charges ou en maintainant celles-ci non alimentées. Une fois programme, le contrôle doit être éteint, les branchements de ses sorties aux charges doivent eventuellesment être rétablis et l'alimentation doit enfin être redrawnée à toute l'installation: contrôle et machine. Le contrôle commencera alors la procédure d'Auto-Tuning, pouvant être reconnect par l'éconé TUNING clignotant sur l'écran, en faisant un contrôle préliminaire sur les conditions de démarrage, en en évaluant l'aptitude, ainsi pour système en "direct" la température de démarrage relevante par la sonde de réglage devra être:

supérieure à la valeur de consigne;

-éloignée de la valeur de consigne pendant plus de 5^

pour système en "reverse" la température de démarrage relevante par la sonde de réglage devra être:

-inferieure à la valeur de consigne;

eloiignee de la valeur de consigne pendant plus de 5^

Au cas ou les conditions initiales ne seraient pas adequates, il sera indiqué que le contrôle n'est pas en mesure de démarrer avec la procédure

susdite, moyennant l'alarme "E14"; le contrôle restera dans cet état sans eff ectuer aucune opération et attendra d'être réinitialisé ou éteint et rallumé. La procédure pourra être répetée pour vérifi er si les conditions initiales sont changées et permettent de faire démarrer l'Auto-Tuning. Au cas où les conditions initiales seraient ajustés, par contre, le contrôle commencerera une série d'opérations qui amèneront à modifier l'état actuel du système, moyennant des perturbations qui opportunistement relevantes et mesurées permetront de calculer les paramétres PID plus ajustés pour l'installation en question. Durant cette phase, les températures atteintes par la machine pourront être assez différentes de la valeur de consigne confi gurée et pourront aussi returner à la valeur initiale. À la fin du processus (de la durée maximale de 8 heures), si le résultat est positif, les valeurs calculées pour les paramétres du contrôle seront définitivement mémorisées et replacéreront les valeurs de début. Dans ces cas-là la signalisation restera jusqu'à la réinstallation manuelle de celle-ci ou à l'extinction et rallumage du contrôle, tandis que la procédure d'Auto-Tuning sera dans tous les cas terminée et les paramétres mémorisés ne seront pas modifiés.

Syntonisation fin du contrôle avec des paramètres déjà syntonisés pendant le fonctionnement normal.

Si le contrôle a déjà subi un premier processus de syntonisation, il est possible d'eff ectuer une ultérieure procEDURE d'Auto-Tuning pour un meilleur tuning de ceux-ci. Celui-ci se revèle utile au cas où seraient changées les conditions de charge par rapport à ce qui a été effectué lors de la première procEDURE ou d'une ultérieure syntonisation fi ne. Le contrôle dans ce cas est déjà en mesure de régler le système moyenant ses paramétres PID et un ultérieur Auto-Tuning aura pour effet et d'améliorer ce réglage.

La procedure peut demarrer durant le normal reglage de I'installation (avec c0 = 1 ou 2, soit reglage en "direct" ou "reverse" et c5 = 1, soit reglage PID mis en service); il ne sera pas nécessaire, comme precedemment, d'eteindre et de rallumer le contrôle et il suffi ra de: -mettre sur 1 le parametre c64;

• appuyer sur la touche ▲ pendant 5 secondes, à la fin desquels le système visualisera le message "tun" et entrera en Auto-Tuning.

Le contrôle commencerà alors l'Auto-Tuning et continuera selon ce qui a déjà été dit au point précédent. Pour les deux modalités précédemment décrites, si la procédure est terminée avec résultat positif, le contrôle confi gurera automatiquement sur zéro le paramètre c64 et passera en mode réglage PID avec les nouveaux paramètres mémorisés.

La procedure d'Auto-Tuning ne doit pas etre considere comme indispensable pour atteindre un reglage optimal de I'stallation;des opérateurs dotés d'expérience pourront aussi modifi er à la main les paramétres du reglage et obtenir d'excellents résultats.
Pour les usagers habitués à utiliser des contrôleles de la famille IR32 Universale en modalité P+1, il suffra de fixer c5=1 (réglage PID mis en service) et d'utiliser les valeurs de défaut des paramétres en repliquant de cette manière le comportement du contrôle précepté.

6.4 Cycle de travail

Le cycle de travail est incompatible avec le fonctionnement independant (c19=7).

Le cycle de travail est un programme automatique de fonctionnement, qui a 5 valeurs de consigné à atteindre dans les 5 respectifs intervalles de temps. Ceci peut être utilise pour l'automation de processus pour lesquels il est important de contrôler que la température suive un profil défi ne pour un certain intervalle de temps (ex. processus de pasteurisation du lait).

Il est nécessaire de confi gurer durée et température des 5 étapes.
Le démarriage du cycle de travail s'eff ectue depuis clavier, entree numérique ou en mode automatique depuis RTC. Voir le chapitre "Interface usager".
Si la durée de l'été x (P71, P73, P75, P77) est mise a zéro, cela signifié que le contrôle n'agit qu'en fonction de la température. Le contrôle essiera d'atteindre la température confi gurée le plus

rapidement possible et une fois atteinte il passera a l'etape successive. Au cas ou la première etape aurait une durée nulle (P79 = 0) on a une thermostatation à l'infi ni (l'etape doit être interrompu manuellement). Avoc durée de l'etape 0 le contrôle essaiera d'atteindre la température confi gurée selon le temps prévu et au terme duquel dans tous les cas il passera a l'etape successive.

Si durant un cycle de travail la machine est mise en OFF, le réglage s'arrête mais le comptage des étapes continue. Une fois réactivée la machine (ON), le réglage continue.
Le cycle de travail s'interrrompt automatique en cas de sonde en panne ou d'erreur depuis entree numerique.

Par.	Description Déf.	Min	Max	U.M.
P70	Mise en service du cycle de travail0= Désactivé1= Clavier2= Entrée numérique3= RTC		0	0	3
P71	Cycle de travail: durée étape 1		0	0	200	min
P72	Cycle de travail: valeur de consignemtempérature étape 1		0 (32)	-50(-58)	150(302)	°C(*)F
P72	Cycle de travail: valeur de consignemtempérature étape 1		0 (32)	-199(-199)	800(800)	°C(*)F
P73	Cycle de travail: durée étape 2		0	0	200	min
P74	Cycle de travail: valeur de consignemtempérature étape 2		0 (32)	-50(-58)	150(302)	°C(*)F
P74	Cycle de travail: point de consignemtempératureétagement 2		0 (32)	-199(-199)	800(800)	°C(*)F
P75	Cycle de travail: durée étape 3		0	0	200	min
P76	Cycle de travail: valeur de consignemtempérature étape 3		0 (32)	-50(-58)	150(302)	°C(*)F
P76	Cycle de travail: point de consignemtempératureétagement 3		0 (32)	-199(-199)	800(800)	°C(*)F
P77	Cycle de travail: durée étape 4		0	0	200	min
P78	Cycle de travail: valeur de consignemtempérature étape 4		0 (32)	-50(-58)	150(302)	°C(*)F
P78	Cycle de travail: point de consignemtempératureétagement 4		0 (32)	-199(-199)	800(800)	°C(*)F
P79	Cycle de travail: durée étape 5		0	0	200	min
P80	Cycle de travail: valeur de consignemtempérature étape 5		0 (32)	-50(-58)	150(302)	°C(*)F
P80	Cycle de travail: point de consignemtempératureétagement 5		0 (32)	-199(-199)	800(800)	°C(*)F

Exemple 1: Cycle chauff age avec thermostatation a l'infi ni

Dans cet exemple l'Etape 1 sert à amener le système à la température SetA et les successives étapes pour thermostat à l'infi ni. Dans ce cas, il suffi rait de seulement 2 étapes, mais le cycle de travail prévoit dans tous les cas la programmation des paramétres relatifs à Température et Temps de toutes les étapes. Pour cette raison les étapes 2, 3 et 4 sont réglées sur la température SetA de thermostatisation avec le temps 1 (setraitant de thermostatisation à l'infi ni, il est dans tous les cas possible de confi gurer cette valeur même à la valeur maximale confi gurable), tandis que pour la cinquième et dernière étape le temps est fi xé sur "0". Ainsi le cycle de travail ne s'arrête sauf en cas d'intervention de l'opérateur

Fig. 6.a

Exemple 2: Cycle de chauff age avec pauses intermediaires

À la fin de l'étépe 5 le cycle de travail s'arrête automatiquement et le contrôle reconnexe à régler en fonction du Set1.

sortie automatique du cycle de travail
Fig. 6.b
Exemple 3: Cycle de basse pasteurisation

À la fin de l' étape 5 le cycle de travail s'arrête et le contrôle recommencé à régler en fonction du Set1.

Fig. 6.c
Exemple 4: Cycle de haute pasteurisation

Dans cet exemple, ayant fi xé le temps de la dernière étappe sur "0", le cycle de travail ne s'arrête pas, sauf en cas d'intervention de l'opérateur, mais la thermostatation continue à l'infi ni. La température de thermostatisation à l'infi ni étant égale à la température confi gurée pour le Set1, le système se comportera comme si il était en réglage normal mais sur l'écran apparaitra CL5 pour indiquer que nous sommes encore dans le cycle de travail.

Fig. 6.d

Legende

T=temperature

t = temps

6.5 Fonctionnements avec sonde 2

L'installation de la sonde 2 permet la mise en service de différencs types de fonctionnement, selectionnables avec le paramètre c19.

Comme anticipé, la gestion de la deuxième sonde n'est prévue qu'avoc les modes c0=1, 2, 3, 4.

6.5.1 Fonctionnement différentiel (parametre c19=1)

La deuxieme sonde B2 doit être installée. Le réglage est eff ectué en confrontant la valeur de consigne St1 avec la différence des deux sondes (B1-B2). Et le contrôle agit de manière à ce que la différence B1-B2 soit égale à la valeur St1.

Le fonctionnement "direct" (c0 = 1) est indiqué sur les applications sur lesquelles le contrôle doit contraster la différence B1-B2 qui a tendance à augmenter.

Le fonctionnement "reverse" (c0 = 2) permet par contre deContaining la différence B1-B2 qui a tendance à diminuer. C-dessous sont proposés des exemples d'applications.

Example 1:

Une unité réfrigerante à 2 compresseurs doit abaiser de 5^ la température de l'eau.

Introduction: une fois可以选择 un contrôle avec 2 sorties pour gérer les 2 compresseurs, le premier problème à affront est relatif au positionnement des sondes B1 et B2. D'eventuelles alarmes de températe peuvent ne se référer qu'à la valeur lui par la sonde B1. Dans l'exemple on indiquera avec T1 la températe d'entree et avec T2 la températe de sortie.

Solution 1a:mettre B1 sur I'entree de I'eau si il est plus important de contrcler la temperature d'entree T1; ceci permettra de signaler des alames, eventuellesment retardees, de "Haute"tempereat aI'entree T1.Par exemple avec B1=T1 la valeur de consigne correspond a"B1-B2",soit "T1-T2"et devra etre égale à +5^ (St1=5).Le mode de fonctionnement sera "reverse" (c0 = 2) etant donne que le controle devra activer les sorties lorsque la valeur "T1- T2" qui tarda vers 0 diminuera.En choisisant un diff erentiel égal a 2^ (P1 = 2) ,un seuil de haute temperature egal a 40^ (P26 = 40) and un retard de 30 minutes (P28 = 30) on aura le fonctionnement decrit a la fi gure suivante.

Fig. 6.e

Solution 1b: si par contre on donne la priorite à T2 (ex. seuil de "Basse température" à 6°C avec retard d'une minute), la sonde principale, B1, devra être positionnée à la sortie. Avec ces nouvelles conditions la valeur de consigne, St1, donnée par "B1-B2" soit "T2-T1", devra maintainant être fi xée à -5°C. Le mode de fonctionnement sera "direct" (c0=1) étant donné que le contrôle devra activer les sorties lorsque la valeur "T2-T1" qui de -5 tend vers 0 augmente. P25=6 et P28=1(min) activent l'alarme de "Basse température" requise, comme reporté dans le nouveau diagramme logique de réglage:

Fig. 6.f

Example 1 (continuation)

L'exemple 1 peut être résolu en utilisant le fonctionnement "spéciale" (c33 = 1) . On reprend la solution 1b (T2 doit être de 5^ inférieure à T1). La sonde principale est installée en sortie (T2 = B1) .

Ultérièures spécifi cations:

• la température en sortie T2 doit se maintainir au dessus de 8^
• si T2 reste sous 6^ pendant plus d'une minute, une alarme de "Basse température" doit être signalée.

Solution: un contrôle à 4 sorties (IR33Z****) sera utilisé; deux sorties pour le

réglage (OUT3 et OUT4) et une pour la commande à distance de l'alarme (OUT1) seront exploiterées. La sortie OUT2 sera utilisé pour désactiver les sorties OUT3 et OUT4 lorsque T2< 8°C. Pour cela, il suffit demettre OUT2 en série avec OUT3 et OUT4 au niveau du branchement électrique et donc de rendre active OUT2 uniquement lorsque B1 (T2) est supérieure à 8°C. Confi gurer c33=1: les modifi cations à apporter aux param. spéciaux sont:

Sortie 1: elle doit être programmée comme sortie d'alme active uniquement en cas de "Basse température". Il faut donc modifier la "dépendance" = c34 qui passes de 1 à 9 (ou 10 si l'on peut travailler avec relais normalement ON). Les autres paramètres de la sortie 1 n'ont plus d'importance et restent inchangés sauf pour les dépendances et il est donc nécessaire de confi gurer d35 = 0.

Sortie 2: elle se libérer du fonctionnement diff érentiel en changeant la "dépendance" de 1 à 2: donc "dépendance" = c38 = 2. La logique est de type "direct" et comprend tout P2, donc "insertion" = c40 devient 100 et "diff érentiel/logique" = c41 devient -100. St2 sera évidemment confi gure sur 8 et P2 représentée la variation minimale nécessaire pour remettre en marche le contrôle, une fois arrêtée pour "Basse température", ex P2 = 4. Il faut également rendre indépendants l'allumage et l'extinction des autres sorties en confi gurant d38 et d39 à 0.

Sortie 3 et Sortie 4: sur les contrôles avec 4 sorties, le mode 1 assigne à chaque sortie une hystérisé égale à 25% du différentiel P1. Dans l'exemple, les sorties effcientement utilisées pour le réglage sont 2, on peut donc que l'hystérisé de chaque sortie représentée 50% de P1. Et il est nécessaire de changer les paramétres "insertion" et "différentiel/logique" des sorties indiquées, de manière à ce qu'ils s'adaptent à la nouvelle situation.

II faudra pratiquement metre:

Sortie 3:

"insertion"-c44 passe de 75 à 50

différentiel/logique=c45,passede-25a-50.

Sortie 4:

"insertion=c48 resta 100

"diff érentiel/logique" = c49, passé de -25 à -50.

Le dessin résumé la logique de fonctionnement du réglage.

6.5.2 Compensation

La compensation permet de modifier la valeur de consigne de réglage St1 en fonction de la deuxième sonde B2 et de la valeur de consigne de reference St2. La compensation aura un poids égal à c4, dit "autorite".

La fonction de compensation n'est activable qu'vec c0 = 1,2

Lorsqu'est en cours une compensation, la valeur du parametre St1 reste celle confi gurée; la valeur opérationnelle de St1, dite St1 eff ective, valeur utilisée par l'algorithmé de réglage par contre change. St1 eff ective est également liée aux limites c21 et c22 de confi guration (valeur minimale et maximale de St1); ces deux paramétres empêchent que St1 n'assume une valeur non souhaïtee.

6.5.3 Compensation ete (parametre c19=2)

La compensation active peut indiff éremment augmenter ou diminuer la valeur de St1 selon si c4 est positif ou négatif.

St1 varie uniquement si la tempereature B2 depasse St2:

• si B2 est supérieur à St2 on aura: St1 effectif = St1 + (B2-St2)*c4

-sB2 est inférieur à St2 on aura: St1 effec tif = St1

Fig. 6.i

Legendre:

St2	Valeur de consigné 2 d'activation
St1_comp	Valeur de consigné 1 eff ective
B2	Sonde extérieure
c4	Autorité
c21	Valeur minimale point de consigné 1
c22	Valeur maximale point de consigné 1

Example 1:

On peut conditionner la temperature du bar d'une station de service de maniere à que l'ete la temperature soit d'environ 24^ . Af n de ne pas soumettre la clientèle qui ne sejourne que quelques minutes à de forts écarts thermiques, on peut que la temperature du local soit liée à la temperature externe, c'est-à-dire que celle-ci augmente de maniere proportionnelle jusqu'à une valeur maximale de 27^ atteinte pour une temperature externe de 34^ ou supérieure.

Solution: contrôler avec un contrôle une unité air/air à expansion directe. Une fois la sonde principale B1 installée dans le bar, le réglage exploitera le mode c0 = 1 (direct) avec valeur de consigne = 24^ ( St1 = 24 ) et différéntiel, par ex., de 1^ ( P1 = 1 ). Pour exploiter la compensation étabé on installera la sonde B2 à l'extérieur et on selectionnera c19 = 2 . Il faudra donc fixer St2 = 24 étant donné qu'il faut compenser la valeur de consigne 1 uniquement pour des températures externes supérieures à 24^ . L'autorité c4 devra être égale à 0,3 de manière à ce que pour des variations de B2 de 24 à 34^ la St1 varie de 24 à 27^ . Enfin, il faudra selectionner c22=27 pour imposer la valeur maximale de St1 effective. Le graphique montre comment varie St1 en fonction de la temperature B2.

Fig.6.j

Légende:

St2	Valeur de consigné 2 d'activation
St1_comp	Valeur de consigné 1 eff ective
B2	Sonde extérieure
c4	Autorité
c22	Valeur maximale point de consigné 1

Example 2:

Évaluons maintainant un exemple de compensation éte avec c4 négatif. Considerons un système de climatisation constitué d'un refroidisseur d'eau (chiller) et de quelques ventilo-convecteurs. Pour des températures extimes inférieures à 28^ la température de reprise du chiller peut être fixée à St1=13°C. Si la température externe augmente, pour compenser le plus de charge thermique possible il est utile de baisser de manière linéaire la température de reprise jusqu'à une limite maximale de 10^ , qui sera atteinte pour des températures égales ou supérieures à 34^ . Solution: les paramétres à confi gurer sur le contrôle, à une ou plusieurs sorties en fonction des caractéristiques du chiller, seront les suivants:

• c0 = 1 , sonde principale B1 sur la reprise du chiller avec une valeur de consigne de réglage principale St1=13°C et différentielle P1=2,0°C. Pour la compensation esté: c19=2, mise en service pour une température extrema, relevante par B2, supérieure à 28°C, dont St2=28. L'autorité, considéré que St1 doit diminuer de 3°C en cas de variation sur B2 de 6°C (34-28), sera c4=-0,5. Enfin pour éviter que la température de reprise ne descendue sous 10°C, il faudra fi xer la limite minimale de St1, en fi xant c21=10. Le graphique ci-dessous montre le cours de St1.

Fig. 6.k

Légende:
St2 Valeur de consigne 2 d'activation
St1_comp Valeur de consigne 1 eff ective
B2 Sonde extérieure
c4 Autorité
c21 Valeur minimale point de consigne 1

6.5.4 Compensation hiver (parametre c19=3)

La compensation hiver peut augmenter ou diminuer la valeur de St1 selon si c4 est négatif ou positif.

St1 varie uniquement si la tempereature B2 est inférieure à St2:
- si B2 est inférieure à St2 on aura: St1 effectif = St1 + (B2-St2)*c4
- si B2 est supérieure à St2 on aura: St1 effectif = St1

Fig. 6.1

Légende:
St2 Valeur de consigné 2 d'activation
St1_comp	Valeur de consigné 1 eff ective
B2 Sonde extérieure
c4	Autorité
c21	Valeur de consigné minimale 1
c22	Valeur de consigné maximal 1

Example 4:

On a les spécifi cations de projet suivantes: af n d'optimiser le rendement hiver d'une chaudiere d'un circuit de chauffage domestiques, prévoir une température de fonctionnement (St1) de 70^ pour des températures externes supérieures à 15^ . Lorsque la temperature externe devient plus rigide, celle de fonctionnement de la chaudiere doit augmenter de maniere proportionnelle, jusqu'à arriver à une temperature maximale de 85^ prévue pour une temperature externe inférieure ou égale à 0^ . Solution: on pourrait utiliser un contrôle avec la sonde principale B1 sur le circuit de l'eau, mode 2 (chauff age), valeur de consigne St1=70

et diff érentiel P1=4. Il sera en outre nécessaire d'utiliser une sonde B2 installée à l'extérieur et demettre en service la compensation hiver (c19=3) avec St2=15 de manière à ce qu'elle n'intervienne qu'en cas de températures externes inférieures à 15°C. Pour le calcul de l'autorité, considérer qu'en cas de variation de B2 de -15°C (de +15 à 0°C) St1 celle-ci doit varier de +15°C (de 70°C à 85°C) et donc c4=-1. Enfin il faudra fi xer la limite maximale du St1, en selectionnant c22=85°C. Le graphique reporte comment varie St1 lorsque la temperature externe B2 diminue.

Fig. 6.m

Légende:
St2	Valeur de consigné 2 d'activation
St1_comp	Valeur de consigné 1 effeutive
B2	Sonde extérieure
c4	Autorité
c22	Valeur de consigne maximale 1

6.5.5 Compensation continue (parametre c19=4)

La compensation de St1 est active pour des valeurs de B2 différentes de St2: avec cette valeur de c19 il est possible d'exploiter le paramètre P2 pour défini une zone neutre autour de St2 dont la compensation n'est pas active. Lorsque B2 prend des valeurs comprises entre St2-P2 et St2+P2, la compensation est exclue et St1 n'est pas modifiée: si B2 est supérieure à (St2+P2), St1 effecte = St1 + [B2-(St2+P2)]c4 si B2 est comprise entre (St2-P2) et (St2+P2), St1 effecte = St1 si B2 est inférieure à (St2-P2), St1 effecte = St1 + [B2-(St2-P2)]c4

La compensation obtenue avec c19=4 est l'action combinée des compensation et hiver vues precedemment. Sur les diagramme suivants est représentée la compensation continue pour des valeurs de c4 positives et négatives. Sans considérer l'eff et de P2, si c4 est positif St1 augmente lorsque B2>St2 et diminue pour B2 St2 et augmente pour B2 inférieur à St2.

Fig. 6.n

Légende:
St2	Valeur de consigne 2 d'activation
St1_comp	Valeur de consigne 1 eff ective
B2	Sonde extérieure
c4	Autorité
c22	Valeur de consigne maximale 1
c21	Valeur de consigne minimale 1

6.5.6 Mise en service logique sur ensemble absolu et ensemble différentiel (paramètre c19=5,6)

Avec c19=5 la valeur de la sonde B2 est utilisé comme mise en service logique pour le réglage aussi bien en mode direct qu'en mode reverse. Si c19=6 est considérée comme la valeur de B2-B1.

c65 F	onctionnement sonde 20=non mis en service5=mise en service logique sur ensembleabsolu6=mise en service logique sur ensemblediff érentielValidity: c0=1 o 2	0	0	6	-
c66 S	euil de mise en service directValidity: c0=1 o 2	-50(-58)	-50(-58)	150(302)	°C/°F
c67 S	euil de mise en service reverseValidity: c0=1 o 2	150(302)	-50(-58)	150(302)	°C/°F
c66 D	ébut intervalle habilitationValidity: c0=1 o 2	-50(-58)	-199(-199)	800(800)	°C (°F)
c67 F	in intervalle d'habilitationValidity: c0=1 o 2	150(302)	-199(-199)	800(800)	°C (°F)

Réglage de type "reverse" avec mise en service logique

Voyons le cas d'un contrôle à deux sorties, dont l'une ON/OFF et la deuxieme 0...10 Vdc. Quand la température de la sonde B2, si c19=5 ou la différence B2-B1, si c19=6, elle est limitée dans l'intervalle (c66, c67), le contrôle active une régulation de type "reverse" sur St1 et P1; en dehors de cet intervalle de température le contrôle est désactif pour la régulation.

Régulation de type "direct" avec mise en service logique:

De la même manière que le cas precedent, avec le contrôle à deux sorties, dont l'une ON/OFF et la deuxième 0...10 Vdc. Lorsque la température de la sonde B2, si c19=5, ou la différence B2-B1, si c19=6, elle est limitée dans l'intervalle (c66, c67), le contrôle active un réglage de type "direct" sur St1 et P1; en dehors de cet intervalle de température le contrôle est désactifé pour le réglage.

6.5.7 Fonctionnement indépendant (circuit1+circuit2) (paramètre c19=7)

En configurant c19=7 le contrôle se dédouble et règle sur deux circuits indépendants, indiqués comme circuit 1 et circuit 2, chacun avec son point de consigne (St1, St2), différentiel (P1, P2) et paramètres PID (ti_PID, td_PID).

Ce fonctionnement est confi gurable uniquement avec c0 = 1 et 2 et incompatible avec l'activation du cycle de travail.

Si c33=0, en configurant c19=7, les sorties du contrôle sont attribuées au circuit 1 ou au circuit 2 dépendant du modele selon le tableau suivant.

ATTRIBUTION SORTIE

modele	circuit 1 (St1, P1)	circuit 2 (St1, P2)
1 relais	-	-
2 relais	OUT1	OUT2
4 relais	OUT1, OUT2	OUT3, OUT4
4 SSR	OUT1, OUT2	OUT3, OUT4
1 relais +1 0...10Vdc	OUT1	OUT2
2 relais +2 0...10V dc	OUT1, OUT2	OUT3, OUT4

Tab.6.f

A noter qu'en général, la sortie 1 est toujours attribuée au circuit1, tandis que la sortie 2 peut etre attribuée au circuit 1 ou au circuit 2. Pour attribuer n'importe quelle sortie aux circuits 1 ou 2, il faut passer au fonctionnement special (dependance = 1 pour attribuer les sorties au circuit 1 et dependance = 2 pour attribuer les sorties au circuit 2).

Exemple 1: on peut que les sortie 1, 2 fonctionnent avec une logique "direct" avec point de consigne et différentiel 5 et les sorties 3, 4 fonctionnent avec une logique "reverse" avec point de consigne -5 et différentiel égal à 5.

Solution: configurer c0 = 1 , c19 = 7 , de cette façon St1 et P1 sont liés à la sonde B1 et St2, P2 sont liés à la sonde B2. De plus, St1=+5, P1=5 et St2=-5, P2=5.

on passer ensuite au fonctionnement spécial (c33 = 1) et on confi gure l'insertion et le différentiel/logique pour les sorties 3 et 4 comme suit:

	OUT 3	OUT 4
Insertion	c44= -50	c48= -100
Diff érentiel/logique	c45= +50	c49= +50

Tab.6.g

Fig. 6.p

6.5.8 Reglage sur valeur de sonde majeure/mineure (parametre c19=8/9)

En configurant c19=8, la sonde en fonction de laquelle le contrôle active la régulation et donc les sorties est à tous moments celle qui mesure le valeur majeure.

Fig. 6.q

Legende

T= température

t= temps

En confi gurant c19-9, la sonde en fonction de laquelle le contrôle active la régulation et donc les sorties est à tous moments celle qui mesure le valeur mineure.

Fig. 6.r

Legende:

T=température

= temps

6.5.9 Point de consigne de régulation configuré depuis la sonde 2 (paramètre c19=10)

Le point de consigne de régulation n'est plus fixe mais il varie en fonction de la valeur prise par la sonde B2 Dans le cas d'entrées en courant ou tension, St1 ce ne sera pas la valeur en tension ou courant mais la valeur affi chée à l'écran qui dépend des paramétres d'15 et d'16.

Fig. 6.s

Legende:

T= température

t= temps

6.5.10 Commutation auto Eté/Hiver depuis la sonde B2 (paramètre c19=11)

Avec c19)11, si la valeur de la sonde B2 est limite dans l'intervalle definite par c66 et c67, la regulation reste en standby. Quand la valeur de la sonde b2 est inférieure à C66, l'instrument regle en fonction des paramétres confi gures par l'utilisateur; tandis que lorsque la valeur de la sonde B2 est suérieure à c67 on a un changement automatique de point de consigne,

bande et logique de regulation.

Un exemple typique est le changement de fonctionnement du ventiloconvecteur en fonction de la température de l'eau d'alimentation de celui-ci.

Fig. 6.t

Ne pas utiliser cette fonctionnalité combinée avec les dépendances 16 et 17.

6.5.11 Fonctionnement différentiel avec une pré-alarme (paramètre c19 = 12)

Avec c19 = 12, au fonctionnement différentiel

Fig. 6.u

On ajoute deux seuils (c66 et c67) de forçage des sorties comme illustré dans le schéma suivant.

Fig. 6.v

Cela permet, dans les refroidisseurs de processus, de limiter les amplitudes possibles de la sonde B1.

6.5.12 Utilisation du module CONV0/10A0 (accessoire) Ce module convertit un signal PWM 0...12 Vdc pour commande relatives à l'état solide en un signal analogique linéaire 0...10 Vdc et 4...20 mA.

Programmation: pour obtenir le signal modulant en sortie, on exploite le réglage fourni durant le fonctionnement PWM (voir explication paramètre c12). Le signal à impulsions PWM est exactement produit comme signal analogue: le pourcentage de ON correspondra au pourcentage du signal maximum prévu en sortie. Le module en option CONVO/10A0 effectue une opération d'intégration sur le signal fourni par le contrôle: il est nécessaire de réduire la durée du cycle (c12) à la valeur minimale configurable, soit c_12 = 0.2 s. Pour ce qui concerne la logique de réglage ("direct" = froid, "reverse" = chaud) valent les mêmes considérations vues pour le fonctionnement PWM (voir Mode 4): la logique de l'activation en PWM est fi délement produit comme signal analogique. Si par contre est nécessaire une confi guration personnelisée, se réferer aux paragraphs relatifs à la confi guration spéciale (paramétres "type de sortie", "insertion", "différentiel/logique").

7. TABLEAU DES PARAMETRES

Dans les tableaux des paramétres, les paramétres répertés soulignent la différence de configuration dans les modèles avec les entrées universelles aux modèles avec des entrées uniquement température.

Par.	Description Note Déf. Min Max U.M. Type SPV						CAREL	ModBus®	R/W	côte
St1	Valeur de consigne 1		20 (68)	c21	c22	°C (°F)	R/W	4	4	R/W
St2	Valeur de consigne 2		40 (104)	c23	c24	°C (°F)	R/W	5	5	R/W
c0	Mode de fonctionnement1= direct2= reverse3= zone neure4= PWM5 = Alarme6= direct/reverse depuis DI17= direct/direct depuis DI18= reverse/reverse depuis DI19=direct/reverse avec valeurs de consignes distinctes.		2	1	9	-	I	12	112	R/W
P1	Diff éréntiel valeur de consigne 1		2 (3,6)	0,1 (0,2)	50 (90)	°C (°F)	R/W	6	6	R/W
P2	Diff éréntiel valeur de consigne 2		2 (3,6)	0,1 (0,2)	50 (90)	°C (°F)	R/W	7	7	R/W
P3	Diff éréntiel zone neure		2 (3,6)	0 (0)	20 (36)	°C (°F)	R/W	8	8	R/W
P1	Différentiel valeur de consigne 1		2 (3,6)	0,1 (0,2)	99,9 (179)	°C (°F)	R/W	6	6	R/W
P2	Différentiel valeur de consigne 2		2 (3,6)	0,1 (0,2)	99,9 (179)	°C (°F)	R/W	7	7	R/W
P3	Différentiel zone neure		2 (3,6)	0 (0)	99,9 (179)	°C (°F)	R/W	8	8	R/W
c4	Autorité-validité: mode 1 ou 2		0,5	-2	2	-	A	9	9	R/W
c5	Type de réglage0= ON/OFF (Proportionnel)1= Proportionnelle+ Intégrale+ Dérivative (PID)		0	0	1	-	D	25	25	R/W
c6	Retard entre les allumages de 2 sorties à relais différèntes Validité: c0≠4		5	0	255	s	I	13	113	R/W
c7	Temps minimum entre les allumages de la même sortie àrelais Validité: c0≠4		0	0	15	min	I	14	114	R/W
d1	Temps minimum entre les extinctions de 2 sorties à relais différèntes Validité: c0≠4		0	0	255	s	I	15	115	R/W
c8	Temps minimum d'extinction de la sortie à relais Validité: c0≠4		0	0	15	min	I	16	116	R/W
c9	Temps minimum d'allumage de la sortie à relais Validité: c0≠4		0	0	15	min	I	17	117	R/W
c10	Etat des sorties de réglage circuit 1 en cas d'alarme sonde 10=Toutes les sorties OFF1=Toutes les sorties ON2=Toutes "direct" allumées, sorties "reverse" éteintes3=Toutes "reverse" allumées, sorties "direct" éteintes		0	0	3	-	I	18	118	R/W
d10	Etat des sorties de réglage circuit 2 en cas d'alarme sonde 2-voir c10		0	0	3	-	I	112	212	R/W
c11	Rotation sorties0= Rotation non active1= Rotation standard (avec 2 ou 4 relais)2= Rotation 2+23= Rotation 2+2 (COPELAND)4=les sorties 3 et 4 tournent, les 1 et 2 ne tournent pas5=les sorties 1 et 2 tournent, les 3 et 4 ne tournent pas6= les couples 1,2 (entre eux) et 3,4 tournent séparément7= les sorties 2,3,4 tournent, la sortie 1 ne tourné pas Validité: c0=1,2,3,6,7,8,9 et toutes les sorties on/off8= les sorties 1 et 3 tournent, les 2 et 4 ne tournent pas		0	0	8	-	I	19	119	R/W
c12	Temps de cycle PWM		20	0,2	999	s	A	10	10	R/W
c13	Type sonde0= NTC standard range (-50T+90 °C)1= NTC enhanced range(-40T+150 °C)2= PTC standard range (-50T+150 °C)3= Pt1000 standard range(-50T+150 °C)		0	0	3	-	I	20	120	R/W

Par.Description Note Def. Min Max U.M.Type SPV

c13 Type	pe sonde0= NTC standard range(-50T+110 °C)1= NTC-HT enhanced range(-10T+150 °C)2= PTC standard range(-50T+150 °C)3= Pt1000 standard range(-50T+200 °C)4= Pt1000 enhanced range(-199T+800 °C)5= Pt100 standard range(-50T+200 °C)6= Pt100 enhanced range(-199T+800 °C)7= Thermocouple J standard range(-50T+200 °C)8= Thermocouple J enhanced range(-100T+800 °C)9= Thermocouple K standard range(-50T+200 °C)10= Thermocouple K enhanced range(-100T+800 °C)11= Entrée 0...1 Vdc12= Entrée -0.5...1,3 Vdc13= Entrée 0...10 Vdc14= Tension ratiométrique 0...5 Vdc15= Entrée 0...20 mA16= Entrée 4...20 mA	0	0	16-1			20 120 R/W
P14	Calibrate sonde 1	0 (0)	-20 (-36)	20 (36)	°C (°F)	A	11	11	R/W
P15	Calibrate sonde 2	0 (0)	-20 (-36)	20 (36)	°C (°F)	A	12	12	R/W
P14	Calibrate sonde 1	0 (0)	-99 (-179)	99.9 (179)	°C (°F)	A	11	11	R/W
P15	Calibrate sonde 2	0 (0)	-99 (-179)	99.9 (179)	°C (°F)	A	12	12	R/W
c15	Valeur minimale pour sonde 1 en courant/ tension	0	-199	c16	-	A	13	13	R/W
c16	Valeur maximale pour sonde 1 en courant/ tension	100	c15	800	-	A	14	14	R/W
d15	Valeur minimale pour sonde 2 en courant/ tension	0	-199	d16	-	A	29	29	R/W
d16	Valeur maximale pour sonde 2 en courant/ tension	100	d15	800	-	A	30	30	R/W
c17	Filtre antiparasite sonde	4	1	15	-	I	21 121		R/W
c18	Unité de mesure de la température 0= °C, 1= °F	0	0	1	-	D	26 26		R/W
c19	Fonctionnement sonde 20= non activée1= fonctionnement différentiel2= compensation établit3= compensation hiver4= compensation toujours active6= mise en service logique sur set absolu6= mise en service logique sur set différentiel7= fonctionnement indépendant (circuits1+circuits2)8= régulation sur valeur de sonde majeure9= réglage sur valeur de sonde mineure10= point de consigne de réglage configuré depuis la sonde 211= commutation automatique Éte/Hiver depuis la sonde B212= Fonctionnement différentiel avec une pré-alarme Validité c0= 1, 2, 3, 4	0	0	12	-	I	22 122		R/W
c21	Valeur de consigne minimale 1	-50 (-58)	-50 (-58)	c22	°C (°F)	A	15 15		R/W
c22	Valeur de consigne maximaule 1	60 (140)	c21	150 (302)	°C (°F)	A	16 16		R/W
c21	Valeur de consigne minimale 1	-50 (-58)	-199 (-199)	c22	°C (°F)	A	15	15	R/W
c22	Valeur de consigne minimale 1	110 (230)	c21	800 (800)	°C (°F)	A	16	16	R/W
c23	Valeur de consigne minimale 2	-50 (-58)	-50 (-58)	c24	°C (°F)	A	17	17	R/W
c24	Valeur de consigne maximaule 2	60 (140)	c23	150 (302)	°C (°F)	A	18	18	R/W
c23	Valeur de consigne minimale 2	-50 (-58)	-199 (-199)	c24	°C (°F)	A	17	17	R/W
c24	Valeur de consigne minimale 2	110 (230)	c23	800 (800)	°C (°F)	A	18	18	R/W
P25	Seuil d'alme de bassetempérature sur sonde 1si P29= 0, P25= 0: seuil mis hors servicesi P29= 1, P25= -50: seuil mis hors service	-50 (-58)	-50 (-58)	P26	°C (°F)	A	19	19	R/W
P26	Seuil d'alme de température élevée sur sonde 1si P29= 0, P26= 0: seuil mis hors servicesi P29= 1, P26= 150: seuil mis hors service	150 (302)	P25	150 (302)	°C (°F)	A	20	20	R/W
P27	Différentiel alarmé sur sonde 1	2 (3,6)	0 (0)	50 (90)	°C (°F)	A	21	21	R/W
P25	Seuil d'alme de basse température sur sonde 1si P29= 0, P25= 0: seuil mis hors servicesi P29= 1, P25= -199: seuil mis hors service	-50 (-58)	-199 (-199)	P26	°C (°F)	A	19	19	R/W
P26	Seuil d'alme de température élevée sur sonde 1si P29= 0, P26= 0: seuil mis hors servicesi P29= 1, P26= 800: seuil mis hors service	150 (302)	P25	800 (800)	°C (°F)	A	20	20	R/W
P27	Différentiel alarmé sur sonde 1	2 (3,6)	0 (0)	99.9 (179)	°C (°F)	A	21	21	R/W
P28	Temps retard alarmé sur sonde 1 (*)	120	0	250	min(s)	I	23	123	R/W
P29	Type de seuil d'alme sur sonde 10= relatif; 1= absolu	1	0	1	-	D	27	27	R/W
P30	Seuil d'alme de basse température sur sonde 2si P34= 0, P30= 0: seuil mis hors serviceSi P34= 1, P30= -50: seuil mis hors service	-50 (-58)	-50 (-58)	P31	°C (°F)	A	31	31	R/W
P31	Seuil d'alme de température élevée sur sonde 2si P34= 0, P31= 0: seuil mis hors serviceSi P34= 1, P31= 150: seuil mis hors service	150 (302)	P30	150 (302)	°C (°F)	A	32	32	R/W
P32	Différentiel alarmé sur sonde 2	2 (3,6)	0 (0)	50 (90)	°C (°F)	A	33	33	R/W
P30	Seuil d'alme de basse température sur sonde 2Si P34= 0, P30= 0: seuil mis hors serviceSi P34= 1, P30= -199: seuil mis hors service	-50 (-58)	-199 (-199)	P31	°C (°F)	A	31	31	R/W

P31 Type sortie 1			0	-	1	-	D	29	29	R/W	1
c36 Insertion sortie 1		-25 (●)	-100	100	%	I	29	129	R/W	1
c37 D'effretement/logique sortie 1		25 (●)	-100	100	%	I	30	130	R/W	1
d34 Contrainte allumage sortie 1		0	0	4	-	I	31	131	R/W	1
d35 Contrainte extinction sortie 1		0	0	4	-	I	32	132	R/W	1
d36 Valeur minimale sortie modulante 1		0	0	100	%	I	33	133	R/W	1
d37 Valeur maximale sortie modulante 1		100	0	100	%	I	34	134	R/W	1
F34 Cut-off sortie 10= Fonctionnement Cut off1= Fonctionnement vitesse minimale			0.01 - D 38	38 R/W 1
F35 Durée speed up sortie 10=speed up déshabilité			0.0120 s l	15 215 R/W	1
F36 Type de forçage sortie 10= Déactivité1= OFF/0 Vdc2= ON/10 Vdc3= minimum4= maximum5= OFF avec respect des délais			0.05-1116	216 R/W 1
c38 Dépendance sortie 2		10 29	-135 135	R/W 2
c39 Type sortie 2		0 (■)	01 - D 30 30	R/W 2
c40 Insertion sortie 2		-50 (■)-100	100	%	136 136	R/W 2
c41 Différentiel/logique sortie 2		25 (■)	100	100	%	I	37	137	R/W	2
d38 Contraîte allumage sortie 2		0.04-138	38 R/W 2
d39 Contrainte extinction sortie 2		0.04-139	39 R/W 2
d40 Valeur minimale sortie modulante 2		0	0	100	%	I	40	140	R/W	2
d41 Valeur maximale sortie modulante 2		100	0	100	%	I	41	141	R/W	2
F38 Cut-off sortie 2Voir F34		0.01		D 39 39	R/W 2
F39 Durée speed up sortie 20= speed up déshabilité		0.0120 s l	17 217 R/W	2
F40 Type de forçage sortie 2Voir F36		0.05-1118	218 R/W 2
c42 Dependance sortie 3		10 29	-142 142	R/W 3
c43 Type sortie 3		0 (■)	01 - D 31 3	R/W 3
c44 Insertion sortie 3		-75 (■)-100	100	%	143 143	R/W 3
c45 Différentiel/logique sortie 3		25 (■)	-100	100	%	I	44	144	R/W	3
d42 Contraire allumage sortie 3		0.04-145	45 R/W 3
d43 Contraire extinction sortie 3		0.04-146	46 R/W 3
d44 Valeur minimale sortie modulante 3		0	0	100	%	I	47	147	R/W	3
d45 Valeur maximale sortie modulante 3		100	0	100	%	I	48	148	R/W	3
F42 Cut-off sortie 3Voir F34		0.01		D 40 40	R/W 3
F43 Durée speed up sortie 30= speed up déshabilité		0.0120 s l	119 219 R/W	3
F44 Type de forçage sortie 3Voir F36		0.05		1120 220	R/W 3
c46 Dependance sortie 4		10 29	-149 149	R/W 4
c47 Type sortie 4		0 (■)	01 - D 32 32	R/W 4
c48 Insertion sortie 4		-100 (■)	-100	100	%	I	50	150	R/W	4
c49 Différentiel/logique sortie 4		25 (■)	-100	100	%	I	51	151	R/W	4
d46 Contraire allumage sortie 4		0.04-152	52 R/W 4
d47 Contraire extinction sortie 4		0.04-153	53 R/W 4
d48 Valeur minimale sortie modulante 4		0	0	100	%	I	54	154	R/W	4
d49 Valeur maximale sortie modulante 4		100	0	100	%	I	55	155	R/W	4
F46 Cut-off sortie 4Voir F34		0.01		D 41 41	R/W 4
F47 Durée speed up sortie 40= speed up déshabilité		0.0120 s l	121 221 R/W	4
F48 Type de forçage sortie 4Voir F36		0.05		1122 222	R/W 4
c50 Mise hors service clavier et télécommande		102-156 156	R/W
c51 Code pour la mise en service de la télécommande0=Programmation de la télécommande sans code			10 255-157	157 R/W
c52 Visualisation écran0= Sonde 17=Pourcentage sortie 11=Sonde 28=Pourcentage sortie 22=Entrée numérique 19=Pourcentage sortie 33=Entrée numérique 210=Pourcentage sortie 44=Point de consigne 15= Valeur de consigne 26=Sonde 1 alternée à Sonde 2		0.010	-158 158	R/W
c53 BuZzer0= Activé1= Déactivé		0.01 - D 33	33 R/W
c56 Retard lors de l'allumage		0.0255 s l59	159 R/W
c57 Soft start circuit 1		0	0	99	min/°C	I	60	160	R/W
d57 Soft start circuit 2		0	0	99	min/°C	I	123	223	R/W
c62 ti_PID1		600	0	999	s	I	61	161	R/W	tuning
c63 td PID1		0.0999 s l62	162 R/W	tuning
d62 ti_PID2		600	0	999	s	I	124	224	R/W	tuning
td PID2		0	0	999	s	I	125	225	R/W	tuning
c64 Auto-Tuning0= Mis hors service1=Mis en serviceValidité: c19 ≠7		0	0	1	-	D	34	34	R/W	tuning
c65 Hystérisme mise en service logique		1,5 (2,7)	0 (0)	99,9 (179)	°C (°F)	A	34	34	R/W	#
c66 Debut intervalle d'habilitationValidité: c0 = 1,2		-50 (-58)	-50 (-58)	150 (302)	°C (°F)	A	22	22	R/W	#
c67 F	h intervalde d'habilitation Validité: c0 = 1,2	150 (302) -50 (-58) 150 (302) °C (°F) A 23.23 R/W
c66 D	dut intevalle d'habilitation Validité: c0 = 1,2	-50 (-58) -199 (-199) 800 (800) °C (°F) A 22
c67 F	h intervalde d'habilitation Validité: c0 = 1,2	150 (302) -199 (-199) 800 (800) °C (°F) A 23
P70		Mise en service du cycle de travail 0= Désectif 1= Clavier 2= Entrée numérique 3= RTC	0	0	3	-	I	70	170	R/W	Ø
P71		Cycle de travail: durée étape 1	0	0	200	min	I	71	171	R/W	Ø
P72		Cycle de travail: valeur de consigne température étape 1	0 (32)	-50 (-58)	150 (302) °C (°F) A	A	24	24	R/W	Ø
P72		Cycle de travail: valeur de consigne température étape 1	0 (32)	-199 (-199)	800 (800) °C (°F) A	A	24	24	R/W	Ø
P73		Cycle de travail: durée étape 2	0	0	200	min	I	72	172	R/W	Ø
P74		Cycle de travail: valeur de consigne température étape 2	0 (32)	-50 (-58)	150 °C (°F) A	A	25	25	R/W	Ø
P74		Cycle de travail: valeur de consigne température étape 2	0 (32)	-199 (-199)	800 (800) °C (°F) A	A	25	25	R/W	Ø
P75		Cycle de travail: durée étape 3	0	0	200	min	I	73	173	R/W	Ø
P76		Cycle de travail: valeur de consigne température étape 3	0 (32)	-50 (-58)	150 (302) °C (°F) A	A	26	26	R/W	Ø
P76		Cycle de travail: valeur de consigne température étape 3	0 (32)	-199 (-199)	800 (800) °C (°F) A	A	26	26	R/W	Ø
P77		Cycle de travail: durée étape 4	0	0	200	min	I	74	174	R/W	Ø
P78		Cycle de travail: valeur de consigne température étape 4	0 (32)	-50 (-58)	150 (302) °C (°F) A	A	27	27	R/W	Ø
P78		Cycle de travail: valeur de consigne température étape 4	0 (32)	-199 (-199)	800 (800) °C (°F) A	A	27	27	R/W	Ø
P79		Cycle de travail: durée étape 5	0	0	200	min	I	75	175	R/W	Ø
P80		Cycle de travail: valeur de consigne température étape 5	0 (32)	-50 (-58)	150 (302) °C (°F) A	A	28	28	R/W	Ø
P80		Cycle de travail: valeur de consigne température étape 5	0 (32)	-199 (-199)	800 (800) °C (°F) A	A	28	28	R/W	Ø
Pon		Commande de ON/OFF du régulateur	0	0	1	-	D	36	36	R/W	-
AL0		Date - heures alarme 0 (appuyer sur Set) (y= année, M= mois, d= jour, h= heures, n=minutes)	-	-	-	-	-	-	-	R	Ø
y		AL0_y= année alarme 0	0	0	99	année	I	76	176	R	Ø
M		AL0_M= mois alarme 0	0	1	12	mois	I	77	177	R	Ø
d		AL0_d=jour alarme 0	0	1	31	jour	I	78	178	R	Ø
h		AL0_h= heures alarme 0	0	0	23	heure	I	79	179	R	Ø
n		AL0_n=minute alarme 0	0	0	59	minute	I	80	180	R	Ø
E		AL0_t= type alarme 0	0	0	99	-	I	81	181	R	Ø
AL1		Date - heures alarme 1 (appuyer sur Set) (y= année, M= mois, d= jour, h= heures, n=minutes)	-	-	-	-	-	-	-	R	Ø
y		AL1_y= année alarme 1	0	0	99	année	I	82	182	R	Ø
M		AL1_M= mois alarme 1	0	1	12	mois	I	83	183	R	Ø
d		AL1_d=jour alarme 1	0	1	31	jour	I	84	184	R	Ø
h		AL1_h= heures alarme 1	0	0	23	heure	I	85	185	R	Ø
n		AL1_n=minute alarme 1	0	0	59	minute	I	86	186	R	Ø
E		AL1_t= type alarme 1	0	0	99	-	I	87	187	R	Ø
AL2		Date - heures alarme 2 (appuyer sur Set) (y=année, M= mois d=jour, h= heures, n=minutes)	-	-	-	-	-	-	-	R	Ø
y		AL2_y=année alarme 2	0	0	99	année	I	88	188	R	Ø
M		AL2_M= mois alarme 2	0	1	12	mois	I	89	189	R	Ø
d		AL2_d=jour alarme 2	0	1	31	jour	I	90	190	R	Ø
h		AL2_h= heures alarme 2	0	0	23	heure	I	91	191	R	Ø
n		AL2_n=minute alarme 2	0	0	59	minute	I	92	192	R	Ø
E		AL2_t= type alarme 2	0	0	99	-	I	93	193	R	Ø
AL3		Date - heures alarme 3 (appuyer sur Set) (y=année, M= mois, d=jour, h= heures, n=minutes)	-	-	-	-	-	-	-	R	Ø
y		AL3_y=année alarme 3	0	0	99	année	I	94	194	R	Ø
M		AL3_M= mois alarme 3	0	1	12	mois	I	95	195	R	Ø
d		AL3_d=jour alarme 3	0	1	31	jour	I	96	196	R	Ø
h		AL3_h= heures alarme 3	0	0	23	heure	I	97	197	R	Ø
n		AL3_n=minute alarme 3	0	0	59	minute	I	98	198	R	Ø
E		AL3_t= type alarme 3	0	0	99	-	I	99	199	R	Ø
AL4		Date - heures alarme 4 (appuyer sur Set) (y=année, M= mois, d=jour, h= heures, n=minutes)	-	-	-	-	-	-	-	R	Ø
y		AL4_y=année alarme 4	0	0	99	année	I	100	200	R	Ø
M		AL4_M= mois alarme 4	0	1	12	mois	I	101	201	R	Ø
d		AL4_d=jour alarme 4	0	1	31	jour	I	102	202	R	Ø
h		AL4_h= heures alarme 4	0	0	23	heure	I	103	203	R	Ø
n		AL4_n=minute alarme 4	0	0	59	minute	I	104	204	R	Ø
E		AL4_t= type alarme 4	0	0	99	-	I	105	205	R	Ø
ton		Allumage appellé (Appuyer sur Set) (d= jour, h= heures, n=minutes)	-	-	-	-	-	-	-	R	Ø
d		tON_d=jour allumage	0	0	11	jour	I	106	206	R/W	Ø
h		tON_h= heures allumage	0	0	23	heure	I	107	207	R/W	Ø
n		tON_n=minute allumage	0	0	59	minute	I	108	208	R/W	Ø
tol: Extinction appellé (Appuyer sur Set) (d= jour, h= heures, n=minutes)		-	-	-	-	-	-	-	-	R	Ø
d		tOFF_d=jour extinction	0	0	11	jour	I	109	209	R/W	Ø
h		tOFF_h= heures extinction	0	0	23	heure	I	110	210	R/W	Ø
n		tOFF_n=minute extinction	0	0	59	minute	I	111	211	R/W	Ø
tc Date - heures (Appuyer sur Set) (y= années, M= mois, d=jour du mois, u=jour de la année, h= heures, n=minutes)		-	-	-	-	-	-	-	-	R	Ø

ir33 universsale +030220802 - rel. 2.3 - 16.04.2012

Par.	Description Note Déf. Min Max U.M. Type							SPV CAREL	ModBus*	R/W	Idone
y	Date: année 0 0 99 années I T 101	R/W									Ø
M	Date: mois	1 1	12 mois	1 2 102	R/W						Ø
d	Date: jour	1	1	1	31	jour	1	3	103	R/W	Ø
u	Date: jour de la semaine (Lundi,...)	1	1	1	7	jour	1	4	104	R/W	Ø
h	Heure	0	0 23	heure	1 5 105	R/W					Ø
n	Minutes	0 0 59			minutes	16 106	R/W				Ø

Tab.7.a

Les valeurs par défaut, minimale et maximale, des points de consigne des alarmes.se referent à la température. Avec des entrees de type universel (tension courant) ces valeurs doivent être entées manuellement en fonction du champ de mesure configuré.

(^**) en cas d'alarme depuis entree numerie, l'unite de mesure est la seconde.

TABLEAU PAR DEFAULT PARAMETRES

	Modèle
Paramètre	V	W	Z/A	B	E
c35	0	0	0	0	0
c36	-100	-50	-25	-50	-25
c37	+100	+50	+25	+50	+25
c39	-	0	0	1	1
c40	-	-100	-50	-100	-50
c41	-	+50	+25	+50	+25
c43	-	-	0	-	0
c44	-	-	-75	-	-75
c45	-	-	+25	-	+25
c47	-	-	0	-	1
c48	-	-	-100	-	-100
c49	-	-	+25	-	+25

Tab. 7.b

7.1 Variables accessible seulement à partir de série

Description	Déf.	Min	Max	U.M.	Type	SPV CAREL	Modbus®	R/W
Mesure sonde 1	0	0	0	°C/°F	A	2	2	R
Mesure sonde 2	0	0	0	°C/°F	A	3	3	R
Pourcentage sortie 1	0	0	100	%	I	127	227	R
Pourcentage sortie 2	0	0	100	%	I	128	228	R
Pourcentage sortie 3	0	0	100	%	I	129	229	R
Pourcentage sortie 4	0	0	100	%	I	130	230	R
Mot de passer	77	0	200	-	I	11	111	R/W
État sortie 1	0	0	1	-	D	1	1	R
État sortie 2	0	0	1	-	D	2	2	R
État sortie 3	0	0	1	-	D	3	3	R
État sortie 4	0	0	1	-	D	4	4	R
État entrée numérique 1	0	0	1	-	D	6	6	R
État entrée numérique 2	0	0	1	-	D	7	7	R
Alarmé sonde 1 en panne	0	0	1	-	D	9	9	R
Alarmé sonde 2 en panne	0	0	1	-	D	10	10	R
Alarmé immédiate externe (circuit 1)	0	0	1	-	D	11	11	R
Alarmé de haute température sonde 1	0	0	1	-	D	12	12	R
Alarmé de bassé température sonde 1	0	0	1	-	D	13	13	R
Alarmé retardée externe (circuit 1)	0	0	1	-	D	14	14	R
Alarmé immédiate externe avec réinitialisation manuelle (circuit 1)	0	0	1	-	D	15	15	R
Alarmé RTC en panne	0	0	1	-	D	16	16	R
Alarmé Eeprom paramètres machine	0	0	1	-	D	17	17	R
Alarmé Eeprom paramètres de fonctionnement	0	0	1	-	D	18	18	R
Temps maximum pour le calcul des paramètres PID	0	0	1	-	D	19	19	R
Gain PID nul	0	0	1	-	D	20	20	R
Gain PID négatif	0	0	1	-	D	21	21	R
Temps intégral et dérivé négatifs	0	0	1	-	D	22	22	R
Temps maximum pour le calcul du gain en continu	0	0	1	-	D	23	23	R
Situation lors du démarriage non ajustat	0	0	1	-	D	24	24	R
Alarmé immédiate de numérique 1 (circuit 1)	0	0	1	-	D	42	42	R
Alarmé immédiate de numérique 1 avec réinitialisation manuelle (circuit 1)	0	0	1	-	D	43	43	R
Alarmé retardée de numérique 1 de numéroque 1 (circuit 1)	0	0	1	-	D	44	44	R
Alarmé immédiate de numéroque 2 (circuit 1)	0	0	1	-	D	45	45	R
Alarmé immédiate de numéroque 2 avec réinitialisation manuelle (circuit 1)	0	0	1	-	D	46	46	R
Alarmé retardée de numéroque 2 de numéroque 1 (circuit 1)	0	0	1	-	D	47	47	R
Alarmé de haute température sonde 2	0	0	1	-	D	49	49	R
Alarmé de bassé température sonde 2	0	0	1	-	D	50	50	R
Alarmé de signalisation uniquement retardée	0	0	1	-	D	51	51	R
Alarmé de signalisation uniquement immodiée	0	0	1	-	D	52	52	R
Alarmé immédiate externe (circuit 2)	0	0	1	-	D	53	53	R
Alarmé retardée externe (circuit 2)	0	0	1	-	D	54	54	R
Alarmé immédiate externe avec réinitialisation manuelle (circuit 2)	0	0	1	-	D	55	55	R
Alarmé lecture sondes	0	0	1	-	D	56	56	R
Commande de réinitialisation de l'alarme	0	0	1	-	D	57	57	R/W

Tab.7.c

Type variable: A = anomalique, D = numérique, = entier

SVP= adress variable avec protocole CAREL sur carte serielle 485, registres et bobines avec protocole ModBus * sur fiche serielle 485.

La selection entre protocole CAREL et ModBus est automatique. Dans les deux cas la vitesse est fixe à 19200 bit/s.

Tous les dispositifs connectés au même réseau doivent avoir les mêmes paramétres de série: 8 bits de données; 1 bit de star; 2 bit de stop; contrôle de parité mis hors service; 19200 baudet rate.

Pour CAREL et No9 les variables analogiques sont exprimées en dixièmes (ex.: 20,3 °C = 203).

8. ALARMES

8.1 Types d'alarmes

Les alarmes sont de deux types:

de haute (température) E04 et de basse (température) E05;

• alarmes graves, c'est-à-dire toutes les autres.

L'alarme données en mémoire E07/E08 déclenché dans tous les cas le blocage du contrôle.

Le mode "alarme" (c0 = 5) permet d'utiliser une ou plusieurs sorties pour signaler une alarme de basse ou haute température, de sonde débranchée ou en court-circuit: voir le chapitre "Fonctions". L'eff et des sorties sur les alarmes en fonctionnement spécial dépend du paramètre "dépendance": voir le chapitre "Fonctions".

Le contrôle indique les alarmes dues à des pannes du contrôle, des sondes ou de la procedure d"Auto-Tuning". Il est possible d'activer une alarmememe depuis un contact externe. Sur I'ecran apparait alternativement "Exy et la visualisation standard de I'ecran. Simultanement clignote une icone (cle, triangle ou horloge) et s'active ou non le buzzer (voir tableau suivant). Si se verifiedent plusieurs erreurs, leurs ci apparaissent en sequence sur I'ecran. Sur les modeles dotés d'horloge, les erreurs sont méorisées jusqu'à un maximum de 4, sur une liste de type FIFO (AL0, AL1, AL2, AL3). La dernière erreur méorisée est visible dans le paramètre ALO (voir la liste des paramétres).

Fig. 8.a

Pour désactiver le buzzer appuyer sur Prg

Exemple: visualisation écran après erreur E03

8.2 Alarmes à rétablissement manuel

Pour arrer ter la signalisation d'une alarme a retablissement manuel, une fois disparue la cause qui la provoquee, appuyer en meme temps sur les touches Prg et pendant 5 sec.

8.3 Visualisation de la queue des alarmes

• Acceder à la liste des paramétres de type P, comme indiqué au paragraphe 3.3.3.
  Appuyer sur / jusqu'à atteindre le paramètre "AL0" (dernière émeur ménorisé).
• Appuyer sur Set, pour acceder à un sous-menu depuis lequel avec les touches il est possible de faire defei ler l'année, le mois, le jour, l'heure, la minute et le type d'alarme intervenue. Si le contrôle n'est pas équipé de RTC, seul le type est méorisé.
• Depuis n'importe quel paramètre fils, en appuyant sur la touche Set on returne au paramètre pere "ALx"

Example:

$$ y 0 7 ^ {\prime} > \text {M} 0 6 ^ {\prime} > \text {d} 1 3 ^ {\prime} > \text {h} 1 7 ^ {\prime} > \text {m} 2 9 ^ {\prime} > \text {E} 0 3 ^ {\prime} $$

indique que l'alarme 'E03'(alarme depuis entrée numérique) a eu lieu le 13 Juin 2007 à 17h29.

8.4 Paramètres de l'alarme

Les paramètres suivants déterminant le comportement des sorties en cas d'alarme.

8.4.1 État des sorties de réglage en cas d'alarme sonde (paramètre c10/d10)

Determine l'action sur les sorties de réglage au cas où serait activé l'alarme sonde de réglage E01, en forçant un des quatre états prévus. Lorsqu'est sélectionné l'etat OFF, l'extinction est immediate et aucune temporisation n'est respectée. Lorsqu'est sélectionné l'etat ON, est par contre respecté le "Retard entre les allumages de deux sorties à relais différents" (paramètre c6). Lorsque l'alarme E01 rentre, le réglage reprend normalement et l'éventuelle sortie d'alarme arrêté la signalisation (voir mode 5). En revanche le buzzer reste actif jusqu'à ce que l'on appuile sur la touche Prg
De la même manière pour la sonde B2 avec le paramètre d10.

Par.	Description Déf.	Min	Max	UM
c10	Etat des sorties de réglage circuit 1 en cas d'alarme sonde 1				0	0		3
	0=Toutes les sorties OFF
	1=Toutes les sorties ON
	2=Sorties "direct" allumées, sorties "reverse" éteintes
	3=Sorties "reverse" allumées, sorties "direct" éteintes
d10	Etat des sorties de réglage circuit 2 en cas d'alarme sonde 2 voir c10				0	0		3

8.4.2 Paramètres alarmes et activation

P25 (P26) permet de déterminer le seuil d'activation de l'alarme de basse (haute) température E05 (E04). La valeur confi gurée de P25 (P26) est continulement confrontée à la valeur relevante par la sonde B1. Le paramètre P28 représenté en minutes le "retard d'activation de l'alarme"; l'alarme de basse température (E05) s'active uniquement si la température reste inférieure à la valeur de P25 pour une durée supérieure à P28. L'alarme peut être relative ou absolue, cela dépend de la valeur du paramètre P29. Dans le premier cas (P29 = 0) , la valeur de P25 indique l'écart par rapport à la valeur de consigne et le point d'activation de l'alarme de basse température est: valeur de consigne - P25. Si la valeur de consigne varie, le point d'activation varie automatiquement. Dans le deuxième cas (P29 = 1) , la valeur de P25 indique le seuil d'alarme de basse température. L'alarme de basse température active est signalée avec le buzzer interne et avec le code E05 sur l'écran. La même chose se produit pour l'alarme de haute température (F04), en considérant P26 au lieu de P25.

Les considérations analogues sont valables pour les paramètres relatifs à la sonde 2, avec la correspondance:

P25→P30;P26→P31;P27→P32;P28→P33;P29→P34;E04/E05→E15/E16.

Par.	Description	Déf.	Min	Max	UM
P25	Seuil d'alarme de basse température surASFsi P29=0, P25=0: seul mis hors service si P29=1, P25=50: seul mis hors service	-50(-58)	-50(-58)	P26	°C(°F)
P26	Seuil d'alarme de haute température surASFsi P29=0, P26=0: seul mis hors service si P29=1, P26=150: seul mis hors service	150(302)	P25	150(302)	°C(°F)
P27	Différentiel alarme surASFsi P29=0, P25=0: seul mis hors service si P29=1, P25=199: seul désactifé	2(3,6)	0(0)	50(90)	°C(°F)
P25	Seuil d'alarme de basse température surASFsi P29=0, P25=0: seul mis hors service si P29=1, P25=199: seul désactifé	-50(-58)	-199(-199)	P26	°C(°F)
P26 Seuil d'alarme de température elevée sur sonde 1 si P29=0, P26=0 : seul mis hors service si P29=1, P26=800 : seul mis hors service		150 (302)		P25 800 (800)	°C (°F)
P27 Diff érentiel alarme sur sonde 1 2(3,6) 0(0) 99,9				(179)	°C (°F)
P28 Temps retard alarme sur sonde 1 120 0 250 min(s)
P29 Type de seuil d'alarme sur sonde 1 0=relative; 1=absolue		1	0		1
P30 Seuil d'alarme de basse température sur sonde 2 si P34=0, P30=0 : seul mis hors service si P34=1, P30=-50 : seul mis hors service		-50 (-58)	-50 (-58)	P31 °C (°F)
P31 Seuil d'alarme de haute température sur sonde 2 si P34=0, P31=0 : seul mis hors service si P34=1, P31=200 : seul mis hors service		150 (302)	P30 150 (302)	°C (°F)
P32 Diff érentiel alarme sur sonde 2 2(3,6) 0 50 (90) C (°F)
P30 Seuil d'alarme de basse température sur sonde 2 si P34=0, P30=0 : seul mis hors service si P34=1, P30=-199 : seul déactivé		-50 (-58)	-199 (-199)	P31 °C (°F)
P31 Seuil d'alarme de température elevée sur sonde 2 si P34=0, P31=0 : seul mis hors service si P34=1, P31=800 : seul mis hors service		150 (302)	P30 800 (800)	°C (°F)
P32 Diff érentiel alarme sur sonde 2 2(3,6) 0(0) 99,9				(179)	°C (°F)
P33 Temps retard alarme sur sonde 2 120 0 250 min(s)
P34 Type de seuil d'alarme sur sonde 2 0=relative; 1=absolue		1	0		1

Tab. 8.b

Dans le cas où une alarme est confi gurée sur la sonde 1 de type relativ (P29 = 0) les seuils P25 et P26 peuvent prendre des valeurs seulement dans l'intervalle 0...150 sans la limitation P25 < P26. Meme chose pour les paramétres de la sonde 2 (P30, P31) avec P34 = 0

Dans le cas une alarmé est confi gurée sur la sonde 1 de type relatif 0 = 0) les seuils P25 et P26 peuvent prendre des valeurs seulement dans l'intervalle 0...800 sans la limitation P25 < P26. Meme chose pour les paramétres de la sonde 2 (P30, P31) avec P34=0

P28 fi xe le temps minimum nécessaire pour déclencher une alarmé de haute/basse température (E04/E05) ou par contact exter re retardé (E03).

Dans le premier cas (E04/E05), l'unité de mesure est les minutes, dans le deuxième (E03) ce sont les secondes.

Pour générer une alarme, la valeur relevante par la sonde B1 doit rester en dessous de la valeur de P25 ou au-dessus de la valeur de P26 pour une durée supérieure à la valeur de P28. Dans le cas d'alarme depuis l'entrée numérique (c29, c30-3), le contact doit rester ouvert pour une durée majeure de P28. En cas d'évenement d'alarme et si le temps minimum P28 est atteint, un comptage qui déclenche une alarme démarre instantanément. Si durant le comptage, la mesurerette ou le contact se ferme, l'alarme n'est pas signalée et le comptage est annulé. En présence d'une nouvelle condition d'alarme, le comptage repartira de 0.

Fig. 8.w

Legende

Alarme basse sonde B1/B2

B1/B2

Sonde 1/2

8.4.3 État des sorties de réglage en cas d'alarme depuis entree numérique (parametes c31, d31)

La paramètre c31 (d31) déterminé l'action sur les sorties de réglage dans le cas où l'alarme soit active depuis l'entrée numérique E03(E18), (voir c29 et c30).

Lorsque l'etat OFF est selectionné, l'extinction est immediate, et aucune temporisation n'est considérée. Lorsque l'etat ON est selectionné, est par contre respecté le "Retard entre les allumages de deux sorties à relais différents" (paramètre c6). Si l'alarme depuis entre une numérique est avec réinitialisation automatique (c29=1 et/ou c30=1), au回首 des conditions normales (contact externe fermé) leventuelle sortie d'alarme (voir c0=5) est rétablie et le réglage repend actement.

Par.	Description	Déf.	Min	Max	U.M.
c31	Etat des sorties de réglage circuit 1 en cas d'alarme depuis entree numérique depuis l'entrée numérique0=Toutes les sorties OFF1=Toutes les sorties ON2=OFF les sorties "reverse", inaltéréesles autres3=OFF les sorties "direct", inaltéréesles autres	0	0	3
d31	Etat des sorties de réglage circuit 2 en cas d'alarme depuis entree numérique	0	0	3

8.4 Tableau alarmes

Message Écran	Cause de l'alarme	Sauvegarde dans la fiè d'atte des alarmes (*)	Icône écran	Buzzer	Rétablissement Effets sur le la régulation	Vérifiations/Références
E01	Sonde B1 en panne x		#	OFF automatique Dépendé	du Paramètre c10 (*) Vérifié en les branchements de la sonde.
E02	Sonde B2 en panne x OFF automatique	Si c19=1 et dd=1/2, comme			E01, sinon elle ne bloque pas le réglage. (*)	Vérifié en les branchements de la sonde.
E03	Contact numérique ouvert, alarmé immédiate, retardée ou avec réta-bisslement manuel/automatique circuit 1	x ON automatique / ▲		manuel	En fonction du paramétrés c31 (*)	Vérifié en les paramétrés c29, c30, c31. Vérifié en le contact externe.
E04	La mesure de B1 a dépassé la valeur du seuil P26 pour une durée supérieure à P28.	x ON automatique ▲		eff et sur le réglage	Vérifié les paramétrés	P26, P27, P28, P29
E05	La mesure de B1 est descendue sous la valeur du seuil P25 pour une durée supérieure à P28.	x ON automatique ▲		eff et sur le réglage	Vérifié les paramétrés	P25, P27, P28, P29
E06	Horloge temps réel en panne		#	OFF automatique /manuel		Reprogrammer l'horaire de l'hor-oge. En cas de persistance de l'alme, contacter l'assistance.
E07	Erreur Epoprom paramétrés machine		#	OFF automatique	Blocage total	Contacter l'assistance
E08	Erreur Epoprom paramétrés de fonctionnement		#	OFF automatique Bloage	total Rétablii	es valeurs d'usine avec la procédure désrite. En cas de persistance de l'alme, contacter l'assistance.
E09	Erreur d'acquisition. Tempes maximum pour le calcul des paramétrés PID atteint.		#	ON manuel	Auto-Tuning bloqué	Réinitialiser manuelles l'alme ou être indre et rallumer le contrôle
E10	Erreur de calcul: Gain PID nul.		#	ON manuel	Auto-Tuning bloqué
E11	Erreur de calcul: Gain PID négatif		#	ON manuel	Auto-Tuning bloqué
E12	Erreur de calcul: Tempes intégral et dérivé négatifs		#	ON manuel	Auto-Tuning bloqué
E13	Erreur d'acquisition. Tempes maximum pour le calcul du gain en mode continu atteint.		#	ON manuel	Auto-Tuning bloqué
E14	Erreur lors du démarriage. Situation non adéquate		#	ON manuel	Auto-Tuning bloqué
E15	La mesure de B2 a dépassé la valeur du seuil P31 pour une durée supérieure à P33.	x ON automatique ▲		eff et sur la	la régulation	Vérifi cation des paramétrés P30, P31, P32, P33
E16	La mesure de B2 est descendue sous la valeur du seuil P30 pour une durée supérieure à P33.	x ON automatique ▲		eff et sur la	la régulation	Vérifi cation des paramétrés P30, P31, P32, P33
E17	Contact numérique ouvert (alarmé de signalisation uniquement immédiate et retardée)	x OFF automatique ▲		eff et sur la	la régulation	Vérifi cation des paramétrés c29, c30. Vérifi er le contact externe
E18	Contact numérique ouvert, alarmé immédiate, retardée ou avec réta-bisslement manuel/automatique circuit 2	x ON automatique ▼		manuel	Aucun eff et sur la régulation uniquement si c19=7, en fonction du paramètre d31(*)	Vérifi cation des paramétrés c29, c30, d31. Vérifi er le contact externe.
E19	Erreur lecture sondes(**)	x	#	OFF	automatique	Bloage total Contacter l'assistance
Ed1	Ed1 Contact numérique 1 ouvert, alarmé immédiate, retardée avec réinitialisation manuelle/automatique circuit 1	x ON automatique ▲		manuel	En fonction du paramètre c31 (*)	Vérifi er les paramétrés c29, c31. Vérifi er le contact externe.
Ed2	Ed2 Contact numérique 2 ouvert, alarmé immédiate, retardée avec réinitialisation manuelle/automatique circuit 1	x ON automatique ▲		manuel	En fonction du paramètre c31 (*)	Vérifi er les paramétrés c30, c31. Vérifi er le contact externe.

() sortie automatique du cycle de travail
(*)uniquement pour IR33 Universale entrees universelles.

Tab. 8.d

L'activation ou non du relais d'alarme depend des modes de fonctionnement et/ou de la DFPENDANCE

• Les alarmes qui se vérifier durant la procEDURE d'Auto-Tuning ne se sont pas mises dans la file d'attente des Alarmes.

8.5 Lien entre le paramètre dépendance et les causes d'alarme

Dans le fonctionnement spécial, le paramètre dépendance permet de lier l'etat d'une sortie à relais à la condition d'alarme, selon le tableau suivant.

CONDITION D'ACTIVATION DE LA SORTTE CONFIGUREE COMME ALARME

Alarmé de Entrée numérique Sur circuit 1

Alarmé de Entrée numérique Sur circuit 2

Panne Sonde

Seuils d'alarme B1

Seuils de alarme B2

Alarmé de signalisation uniquement E17

EXTERNE IMMEDIATE, REINITIALISATION AUTO- MATIQUE

EXTERNE IMMEDIATE, REINITIALISATION MA- NUILLE

EXTERNE RELARDEE (P28) REINITIALISATION MA- NUILLE

EXTERNE IMMEDIATE, REINITIALISATION AUTO- MATIQUE

EXTERNE IMMEDIATE, REINITIALISATION MA- NUILLE

EXTERNE RELARDEE (P33), REINITIALISATION MA- NUILLE

SONDE1

SONDE2

BASSE

HAUTE

BASSE

HAUTE

IMMEDIATE

REARDEE

DEPENDANCE (par. c34, c38, c42, c46) c29=1, 13

c30=1, 13

c29=2, 14

c29=3, 15

c29=9

c29=10

c29=11

Valeur Description

c30=2, 14

c30=3, 15

c30=9

c30=10

c30=11

3,4 alarmé générique circuit 1 (relais OFF)

X

X

X

X

X

X

alarmé générique circuit 1 (relais ON)

19, 20 alarmé générique circuit 2 (relais OFF)

X

X

X

X

X

X

alarmé générique circuit 2 (relais ON)

5,6 alarmé grave circuit 1 et E04 (relais OFF)

X

X

X

X

X

X

alarmé grave circuit 1 et E04 (relais ON)

21, 22 alarmé grave circuit 2 et E15 (relais OFF)

X

X

X

X

X

alarmé grave circuit 2 et E15 (relais ON)

7,8 alarmé grave circuit 1 et E05 (relais OFF)

X

X

X

X

X

X

alarmé grave circuit 1 et E05 (relais ON)

23, 24 alarmé grave circuit 2 et E16 (relais OFF)

X

X

X

X

X

alarmé grave circuit 2 et E16 (relais ON)

9, 10 alarmé E05 (relais OFF)

X

alarmé E05 (relais ON)

25, 26 alarmé E16 (relais OFF)

X

alarmé E16 (relais ON)

11, 12 alarmé E04 (relais OFF)

X

alarmé E04 (relais ON)

27, 28 alarmé E15 (relais OFF)

X

alarmé E15 (relais ON)

13, 14 alarmé grave circuit 1 et 2 (relais OFF)

X

X

X

X

X

X

X

alarmé grave circuit 1 et 2 (relais ON)

29

alarmé E17 (relais OFF)

X

X

Tab. 8.e

9. CARACTERISTIQUES TECHNIQUES ET CODES

9.1 Caracteristiques techniques

	Modèle Tension Puisance
Alimentation IR33x(V,W,Z,A,B,E)	B,E)7Hx(B,R)20DN33x(V,W,Z,A,B,E)7Hx(B,R)20	115..230 Vac(-15%..+10%), 50/60 Hz 6 VA, 50 mA	A~ max
	IR33x(V,W,Z,A,B,E)7LR20,DN33x(V,W,Z,A,B,E)7LR20	12.0,24 Vac(-10%..+10%), 50/60 Hz 4 VA, 300 mA	A~ max
		12.0,30 Vdc 300 mA ... max
		Utiliser exclusivement une alimentation de type SELV de puissance maximaile 100 VA avec fusible retardde de 315 mA dans le secondaire
Alimentation IR33x(V,W,Z,A,B,E)	B,E)9Hx(B,R)20DN33x(V,W,Z,A,B,E)9Hx(B,R)20	115 V(-15% to +10%), 50..60Hz, 90mA max230 V(-15% to +10%), 50..60Hz, 45mA max	9 VA
	IR33x(V,W,Z,A,B,E)9MR20,DN33x(V,W,Z,A,B,E)9MR20	24 V~ (-10% to +10%), 450mA max 50/60 Hz,utiliser exclusivement une alimentation de type SELV de puissance maximaile 15VA avec fusible retardde de 450mA dans le secondaire conforme à la norme CE16012724 Vdc (-15% to +15%), 450mA max 12 VA	12 VA
Isolation garantie de l'alimentation	IR33x(V,W,Z,A,B,E)x(7, 9)Hx(B,R)20DN33x(V,W,Z,A,B,E)x(7, 9)I x(B,R)20	Isolation par rapport à la très basse tension renforcede:	6 mm en l'air, 8 superf cièles
			3750 V isolation
		Isolation par rapport aux sorties relatais principal	3 mm en l'air, 4 superf cièles
			1250 V isolation
	IR33x(V,W,Z,A,B,E)x(7, 9)x(L,M)R20DN33x(V,W,Z,A,B,E)x(7, 9)x(L,M)R20	Isolation par rapport à la très basse tension à gantir à l'extérieur avec transformateur de sécurité	cantir à l'extérieur avectransformateur de sécurité
		Isolation par rapport aux sorties relatais renforcée	6 mm en l'air, 8 superf cièles
			3750 V isolation
Entrées B1 (PROBE1),B2 (PROBE2)	NTC, NTC-HT, PTC, PT1000
	NTC, NTC-HT, PTC, PT1000, PT1000, TcJ, TcK, 0..5 V rac, 0..1 Vdc, 0..10 Vdc, -0.5..1,3 Vdc, 0..20 mA, 4..20 mA
	DI1, DI2	contact net, résistance contact < 10 Ω, courant de fermeture 6 mA
	Distance maximaile des sondes et entrées numériques inférieure à 10 m
	Remarque: sur l'installation il est recommendé de garder séparés les branchements d'alimentation et des charges des cables des sondes, entrées numériques et superviseur.
Type sonde	NTC std. CAREL	10 kΩ à 25 °C, range -50T90 °C
		erreur de mesure:	1 °C dans l'intervalle -50T150 °C
			3 °C dans l'intervalle +50T90 °C
	NTC-HT	50 kΩ à 25 °C, intervalle -40T150 °C
		erreur de mesure:	1.5 °C dans l'intervalle -20T115 °C
			4 °C dans l'intervalle ext. à -20T115 °C
	PTC	985 Ω à 25 °C, intervalle -50T150 °C
		erreur de mesure	2 °C dans l'intervalle -50T50 °C
			4 °C dans l'intervalle +50T150 °C
	PT1000	1097 Ω à 25 °C, intervalle -50T150 °C
		erreur de mesure:	3 °C dans l'intervalle -50T10 °C
			5 °C dans l'intervalle -OT150 °C
Type sonde	NTC std. CAREL	10 kΩ à 25 °C, range -50T110 °C
		erreur de mesure:	1 °C dans la plage -50T110 °C
	NTC-HT	50 kΩ à 25 °C, plage -50T110 °C
		erreur de mesure:	1 °C dans la plage -10T150 °C
	PTC	985 Ω à 25 °C, intervalle -50T150 °C
		erreur de mesure	1 °C dans la plage -50T150 °C
	PT1000	1097 Ω à 25 °C
		erreur de mesure:	2 °C dans la plage -199T800 °C
	PT100	1097 Ω à 25 °C
		erreur de mesure:	2 °C dans la plage -199T800 °C
	TcJ	isolée 52 μV °C
		erreur de mesure:	4 °C dans la plage -100T800 °C
	TcK	isolée 41 μV °C
		erreur de mesure:	4 °C dans la plage -100T800 °C
	0...5 V rac	Mesure sur impédance de 50 kΩ	0.3 % Fond d'échelle
	0...1 Vdc	Mesure sur impédance de 50 kΩ	0.3 % Fond d'échelle
	0...10 Vdc	Mesure sur impédance de 50 kΩ	0.3 % Fond d'échelle
	-0.5...1.3 Vdc	Mesure sur impédance de 50 kΩ	0.3 % Fond d'échelle
	0...20 mA	Mesure sur impédance de 50 Ω	0.3 % Fond d'échelle
	4...20 mA	Mesure sur impédance de 50 Ω	0.3 % Fond d'échelle
Alimentation sondes	12 Vdc nominales, courant max 60 mA; 5 Vdc nominales, courant max 20 mA
Sorties relais		EN60730-1	UL
	modélles	relais	230 V~ cycles man.
	IR33x(V,W,Z,B,E)x(7, 9)x(L,M)R20DN33x(V,W,Z,B,E)x(7, 9)x(L,M)R20	D01, D02	8 (4") A sur N.O.
		D03, D04	6 (4") A sur N.F.
		(*)	2 (2") A sur N.O. et N.F.
	IR33x(V,W,Z,B,E)x(7, 9)Hx(R,B)20DN33x(V,W,Z,B,E)x(7, 9)Hx(R,B)20	* charge inductive, cos(φ) = 0.6

Tab. 9.a

Charge maximum sur chaque relais	DN33x(V,W,Z,B,E)x(H,M)x(B,R)20IR33x(V,B)x(L,M)x(B,R)20		8A
	IR33x(W,F)x(H,M)x(B,R)20
	IR33x(W,F)x(H,M)x(B,R)20 A
	IR33Zx(H,M)x(B,R)20 2A
Sorties SSR modèle Tension de Sortie max. 12 Vdc
Sorties 0...10 Vdc IR33Bx(7,9)x(L,M)R20 - DN33Ax(7,9)x(L,M)R20			A = 4 SORTIES SSR Résistance de sortie: 600 Ω
longueur maximal des cables inférieure à 10 m				Courant de sortie max: 20 mA
Sorties 0...10 Vdc IR33Bx(7,9)x(L,M)R20			B = 1 Relais + 10...10 Vdc Tempes de montée typique (10...90%):1 s
longueur maximal des cables inférieure à 10 m			Ripple en sortie max: 100 mV
Isolation garanti par les sorties	Isolation par rapport à la très basée tension/isolation entre sorties relais D01, D03 et sorties 0...10			enforcée
	Vdc (sorties relais A02, A04)			6 mm en l'air, 8 superfin cièles
	Isolation entre les sorties principal			3750 V isolation
	Temps de décharge 6 mois typique (8 mois maximum)			3 mm en l'air, 4 superfin cièles
	Temps de recharge		5 heures typique (< à 8 heures maximum)
Récepteur infrarouges Sur tous les modèle
Horloge avec batterie tampon	IR33x(V,W,Z,A,B,E)x(7,9)HB20, DN33x(V,W,Z,A,B,E)x(7,9)HB20
Buzzer disponible sur tous horloge erreur à 25 °C ± 10 ppm	ppm (±5,3 min/an)
	Erreur dans l'intervalle -10T60 °C		-50 ppm (±27 min/an)
	vieillissement < ±5 ppm (±2,7 min/an)
	Temps de décharge 6 mois typique (8 mois maximum)
	Temps de recharge		5 heures typique (< à 8 heures maximum)
Température de fonctionnement			-10T60
Température de fonctionnement			-10T55 °C	DN33x(V,W,Z,A,B,E)9x(H,M)x(B,R)20
				IR33x(V,W,Z,A,B,E)9MR20
			-10T50 °C	IR33x(V,W,Z,A,B,E)9Hx(B,R)20
Humidité de fonctionnement			<90% H.R. non condensant
Température de stockage			-20170 °C
Humidité de stockage			<90% H.R. non condensant
Degré de protection frontal			IR33: montage sur panneau liée et indéformable avec joint IP65
			DN33: sur le panneau frontal IP40, sur tout le contrôle IP10
Construction du dispositif de commande			dispositif de commande incorpore, électronique
Degré de pollution environnementale			2 normal
PTI des matériaux d'isolation			circuitts imprimés 250, plastique et matériaux isolants 175
Période de sollicitation électrique des parties isolantes			Longue
Classe de protection contre les suretions			catégories II
Type d'action et déconnexion			contacts reliais 1.C (micro-interruption)
Classification selon la protection contre les sécesses électriques			Classe II moyennant incorporation appropriée
Dispositif destiné à être tenu en main ou incorpore sur apparéil destiné à être tenu en main			Non
Classe et structure du logiciel			Classe A
Nettoyage de la partie frontale de l'instrument			utiliser exclusivement des détergents neutres et de l'eau
Interface sérieile réseau CAREL			Externe, disponible sur tous les modèle
Clé de programmation			Disponible sur tous les modèle
Connexions	modèle
	entretues uniquement température	Extractibles pour cables 0,5...2,5 mm², courant max 12 A
	entretues universelles	Extractibles, alimentation et sorties pour cables 0,5...2,5 mm²
		Entretes numériques et analogiques pour cables 0,2,0,1,5 mm²
	Le correct dimensionnement des cables d'alimentation et de branchement entre finimetre et les charges incombe a l'installateur.
	Au cas où seraient utilisé le contrôle à la temperature maxima de fonctionnement et à peu charge, utiliser des cables avec température maxima de fonctionnement d'au moins 105°C.
Récipient	plastique	IR33 (panneau)		dimensions frontal/76,2x34,2 mm
				pro fonceurs/76,2x34,2 mm
				93 mm
		DN33 (pour rail DIN)		dimensions/76,2x34,2 mm
Montage	IR33: à panneau liée, rigide et indéformable		IR33: au moyen d'étriers de fixation latéraux, à presser jusqu'à fin de course
	DN33: sur rail DIN
	Gabarit de perçage		IR33: 71x29 mm
			DN33: 4 modules DIN
Écran	chiff res		3 digit LED
	visuaisation		-199...999
	états de fonctionnement		Indiqués avec licences graphiques sur l'écran
Clavier	4 touches en caoutchou siliconique
Essai de pression à bille	IR33x(V,W,Z,A,B,E)9x(H,M)x(B,R)20	85°C pour les parties accessibles - 125°C pour les parties qui supportent des parties sous tension
Les sorties (0...10Vdc, SSR, alimentation des sondes) et les entretres (sondes et numériques) sont à très bassé tension (pas de sécurité)
Les modèle DN33A9x(H,M)x(B,R)20 et IR33A9x(H,M)x(B,R)20 ne sont pas conformés à la norme CEI EN 55014-1

Dans le tableau des caractéristiques techniques, les valeurs mises en évidence représentant la différence des modélles avec entrées universelles par rapport aux modélles avec des entrées uniquement température.

(*) Relais non adaptés pour charges fluorescentes (néon, etc.) qui utilisent starter (ballast) avec condenseur de rephasage. Des lampes fluorescentes avec dispositif de contrôle électronique ou sans condenseur de rephasage peuvent être utilisées, compatiblement avec les limites de fonctionnement spécifiées pour chaque type de relais.

9.2 Nettoyage du contrôle

Pour le nettoyage du contrôle, n'utiliser ni alcool etylique, ni hydrocarbures (essence), ni ammoniaque et dérivés. Il est conseilé d'utiliser des détergent neutres et de l'eau.

9.3 Codes d'achat

IR33-DN33 UNIVERSALE

CODE Description
Montage à encastrement Montage sur rail DIN
En. temp. En. universelles En. temp. En. universelles
IR33V7HR20 IR33V9HR20 DN33V7HR20 DN33V9HR20 2AI, 2DI, 1DO, BUZ, IR, 115...230 V
IR33V7HB20 IR33V9HB20 DN33V7HB20 DN33V9HB20 2AI, 2DI, 1DO, BUZ, IR, RTC, 115...230 V
IR33V7LR20 IR33V9MR20 • DN33V7LR20 DN33V9MR20 • 2AI, 2DI, 1DO, BUZ, IR, 12...24Vac, 12...30Vdc (● = 24 Vac/Vdc)
IR33W7HR20 IR33W9HR20 DN33W7HR20 DN33W9HR20 2AI, 2DI, 2DO, BUZ, IR, 115...230V
IR33W7HB20 IR33W9HB20 DN33W7HB20 DN33W9HB20 2AI, 2DI, 2DO, BUZ, IR, RTC, 115...230V
IR33W7LR20 IR33W9MR20 • DN33W7LR20 DN33W9MR20 • 2AI, 2DI, 2DO, BUZ, IR, 12...24Vac, 12...30Vdc (● = 24 Vac/Vdc)
IR33Z7HR20 IR33Z9HR20 DN33Z7HR20 DN33Z9HR20 2AI, 2DI, 4DO, BUZ, IR, 115...230V
IR33Z7IB20 IR33Z9HB20 DN33Z7HB20 DN33Z9HB20 2AI, 2DI, 4DO, BUZ, IR, RTC, 115...230V
IR33Z7LR20 IR33Z9MR20 • DN33Z7LR20 DN33Z9MR20 • 2AI, 2DI, 4DO, BUZ, IR, 12...24Vac, 12...30Vdc (● = 24 Vac/Vdc)
IR33A7HR20 IR33A9HR20 DN33A7HR20 DN33A9HR20 2AI, 2DI, 4SSR, BUZ, IR, 115...230V
IR33A7HB20 IR33A9HB20 DN33A7HB20 DN33A9HB20 2AI, 2DI, 4SSR, BUZ, IR, RTC, 115...230V
IR33A7LR20 IR33A9MR20 • DN33A7LR20 DN33A9MR20 • 2AI, 2DI, 4SSR, BUZ, IR, 12...24Vac, 12...30Vdc (● = 24 Vac/Vdc)
IR33B7HR20 IR33B9HR20 DN33B7HR20 DN33B9HR20 2AI, 2DI, 1DO+1AO, BUZ, IR, 115...230 V
IR33B7HB20 IR33B9HB20 DN33B7HB20 DN33B9HB20 2AI, 2DI, 1DO+1AO, BUZ, IR, RTC, 115...230 V
IR33B7LR20 IR33B9MR20 • DN33B7LR20 DN33B9MR20 • 2AI, 2DI, 1DO+1AO, BUZ, IR, 12...24Vac, 12...30Vdc (● = 24 Vac/Vdc)
IR33E7HR20 IR33E9HR20 DN33E7HR20 DN33E9HR20 2AI, 2DI, 2DO+2AO, BUZ, IR, RTC, 115...230 V
IR33E7HB20 IR33E9HB20 DN33E7HB20 DN33E9HB20 2AI, 2DI, 2DO+2AO, BUZ, IR, 12...24Vac, 12...30Vdc (● = 24 Vac/Vdc)
IR33E7LR20 IR33E9MR20 • DN33E7LR20 DN33E9MR20 • 2AI, 2DI, 2DO+2AO, BUZ, IR, 12...24Vac, 12...30Vdc (● = 24 Vac/Vdc)
IROPZKEY00			Clé de programmation
IROPZKEYA0			Clé de programmation alimentée
IROPZ48500			Interface sériele RS485
IROPZ48550			Interface sériele RS485 avec reconnaissance automatique TxRx+ et TxFRx-
			Carte sériele RS485 pour DN33
CONV0/10A0			Module sortie analogique
			Module sortie ON/OFF

Tab.9.b
AI=entree analogique; AO=sortie analogique; DI= entree numerie; DO=sortie numerie, relais; BUZ=buzzer; IR=recepteur a infrarouges; RTC=Horloge Temps Rcel, horloge.

9.4 Tableaux de conversion de IR32 universale

9.4.1 Montage sur panneau

Modèle	entretres température		entretres universelles		Description
	ir33	ir32	ir33	ir32
1 Relais	IR33V7HR20	IR32V0H000	IR33V9HR20	IR32V*H000	2AI, 2DI, 1DO, BUZ, IR, 115...230 Vac
	IR33V7HB20		IR33V9HB20		2AI, 2DI, 1DO, BUZ, IR, RTC, 115...230 Vac
	IR33V7LR20	IR2V0L000	IR33V9MR20	IR32V*L000	2AI, 2DI, 1DO, BUZ, IR, 12...24 Vac 12...30 Vdc (● = 24Vac/dc)
2 Relais	IR33W7HR20		IR33W9HR20		2AI, 2DI, 2DO, BUZ, IR, 115...230 Vac
	IR33W7HB20		IR33W9HB20		2AI, 2DI, 2DO, BUZ, IR, RTC, 115...230 Vac
	IR33W7LR20	IR32W00000	IR33W9MR20	IR32W*0000	2AI, 2DI, 2DO, BUZ, IR, 12...24Vac 12...30Vdc (● = 24Vac/dc)
4 Relais	IR33Z7HR20		IR33Z9HR20		2AI, 2DI, 4DO, BUZ, IR, 115...230 Vac
	IR33Z7HB20		IR33Z9HB20		2AI, 2DI, 4DO, BUZ, IR, RTC, 115...230 Vac
	IR33Z7LR20	IR32Z00000	IR33Z9MR20	IR32Z*0000	2AI, 2DI, 4DO, BUZ, IR, 12...24 Vac 12...30 Vdc (● = 24Vac/dc)
4 SSR	IR33A7HR20		IR33A9HR20		2AI, 2DI, 4SSR, BUZ, IR, 115...230 Vac
	IR33A7HB20		IR33A9HB20		2AI, 2DI, 4SSR, BUZ, IR, RTC, 115...230 Vac
	IR33A7LR20	IR32A00000	IR33A9MR20	IR32A*0000	2AI, 2DI, 4SSR, BUZ, IR, 12...24Vac 12...30 Vdc (● = 24Vac/dc)
		IR32D0L000		IR32D*L000
1 Relais +1.0...10V	IR33B7HR20		IR33B9HR20		2AI, 2DI, 1DO+1AO, BUZ, IR, 115...230 Vac
	IR33B7HB20		IR33B9HB20		2AI, 2DI, 1DO+1AO, BUZ, IR, RTC, 115...230 Vac
	IR33B7LR20 IR	IR2D0L000 + 1 CONV0/10A0	IR33B9MR20	IR32D*L000 + 1 CONV0/10A0	2AI, 2DI, 1DO+1AO, BUZ, IR, 12...24 Vac 12...30Vdc (● = 24Vac/dc)

Tab. 9.c

9.4.2 Montage sur rail DIN

Modèle	entretres température		entretres universelles		Description
	ir33	ir32	ir33	ir32
1 Relais	DN33V7HR20	IRDRV00000	DN33V9HR20	IRDRV*0000	2AI, 2DI, 1DO, BUZ, IR, 115...230Vac
	DN33V7HB20		DN33V9HB20		2AI, 2DI, 1DO, BUZ, IR, RTC, 115...230 Vac
	DN33W7LR20		DN33V9MR20●		2AI, 2DI, 1DO, BUZ, IR, 12...24Vac 12...30Vdc (● = 24Vac/dc)
2 Relais	DN33W7HR20	IRDRV00000	DN33W9HR20	IRDRV*0000	2AI, 2DI, 2DO, BUZ, IR, 115...230Vac
	DN33W7HB20		DN33W9HB20		2AI, 2DI, 2DO, BUZ, IR, RTC, 115...230 Vac
	DN33W7LR20		DN33W9MR20●		2AI, 2DI, 2DO, BUZ, IR, 12...24Vac 12...30Vdc (● = 24Vac/dc)
4 Relais	DN33Z7HR20		DN33Z9HR20		2AI, 2DI, 4DO, BUZ, IR, 115...230Vac
	DN33Z7HB20		DN33Z9HB20		2AI, 2DI, 4DO, BUZ, IR, RTC, 115...230 Vac
	DN33Z7LR20	IRDRZ00000	DN33Z9MR20●	IRDRZ*0000	2AI, 2DI, 4DO, BUZ, IR, 12...24Vac 12...30Vdc (● = 24Vac/dc)
4 SSR	DN33A7HR20		DN33A9HR20		2AI, 2DI, 4SSR, BUZ, IR, 115...230Vac
	DN33A7HB20		DN33A9HB20		2AI, 2DI, 4SSR, BUZ, IR, RTC, 115...230 Vac
	DN33A7LR20	IRDRA00000	DN33A9MR20●	IRDRA*0000	2AI, 2DI, 4SSR, BUZ, IR, 12...24Vac 12...30Vdc (● = 24Vac/dc)
1 Relais +1 0...10V	DN33B7HR20		DN33B9HR20		2AI, 2DI, 1DO+1AO, BUZ, IR, 115...230 Vac
	DN33B7HB20		DN33B9HB20		2AI, 2DI, 1DO+1AO, BUZ, IR, RTC, 115...230 Vac
	DN33B7LR20	IRDRA00000 + 1 CONVO/10AO	DN33B9MR20●	IRDRA*0000 + 1 CONVO/10AO	2AI, 2DI, 1DO+1AO, BUZ, IR, 12...24Vac 12...30Vdc (● = 24Vac/dc)

Tab. 9.d

9.5 Révisions du logiciel

Tab. 9.e

RéVISION DIRECTION
1.0 Fonctions activées à partir de la révision logiciel successive à la 1.0.
	FONCTION PARAMETRE
	Soft start c57
	Mise en service logique c19=5,6 / c66, c67
	Sorties 0...10 V d36, d40, d44, d48
1.1 Fonctionnalités télécommande améliorées.
		Corrections:
		- compensation
		- mise en service logique
		- lecture sonde NTC HT
		- activation cycle de travail depuis RTC
		- transmission paramètre c12
		- DEL sortie sur écran en cas de rotation
		Nouvelles fonctionnalités:
		FONCTION PARAMETRE
		Soft start c57
		Mise en service logique c19=5,6 / c66, c67
		Sorties 0...10 V d36, d40, d44, d48
1.2 Intervalles de température variés et dégré IP pour les versions sur rail DIN. Comportement uniformé et visualisation sur écran des sorties 0...10 Vdc aux sorties PWM. Corrections:
	- fonctionnement avecsons 2 en modalité spéciale
	- rotations pour machines à 2 relais (modèle W)
	- visualisation de la nouvelle valeur de la sonde en phase de calibrage (paramétres P14, P15)
	- accès direct à la modifi cation de la valeur de consigné 2 avec c19=2, 3 et 4
	- sauvégarde des modifi cations des paramétres zone "horloge" en cas d'accès direct depuis télécommande
1.4 Corrections:
		- fonctionnement en mode différentiel (c19=1) quand la machine travaille en °F (c18=1)
		- gestion depuis le superviseur et depuis l'interface utilisateur du paramètre c4 quand on travaille en °F (c18=1)
2.0 Modélles Multi-input (FW 2.0) ajours et fonctions ajoutées sur les modéles uniquement température (FW 2.0). Nouveaux paramétres et fonctions:
	- c15, c16: sélection du champ de mesure sonde B1 en tension et courant
	- d15, d16 sélection du champ de mesure sonde B2 en tension et courant
	- fonctionnement indépendant (circuits1+circuits2, c19=7)
	- régulation sur valeur de sonde majeure (c19=8)
	- régulation sur valeur de sonde mineure (c19=9)
	- point de consigne de réglage séLECTIONné depuis la sonde B2 (c19=10)
	- commutation auto Ete/Hiver depuis la sonde B2 (c19=11)
	- speed up (F35, F39, F43, F47)
	- cut off (F34, F38, F42, F46)
	- type de forçage (F36, F38, F42, F46)
	- fonctionnalités supplémentaires des entrées numériques (c29, c30=6...12)
	- nouvelle rotation (c11=8)
	- nouveaux affi chages à l'écran (c52=4, 5, 6)
	- signalisation de l'état ON/OFF du contrôle (c34/c38/c42/c46=18)
	- hystérique pour mise en service logique (c65)
	- introduction du seuil de haute température, basse température, différentiel, temps de retard, type de seuil d'alarme pour la sonde 2 (paramétres P30, P31, P32, P33, P34)
2.1 - la commande ON/OFF du régulateur est rendue disponible depuis l'interface utilisateur à travers le paramètre Pon
		- procédure introduite pour l'affi chage à l'écran de la révision fi rmware
		- correction du fonctionnement sur les modélles uniquement température de la deuxième sonde dans les cas c19=2, 3, 4, 5, 6, 11
		- ajout activation logique (c19=5,6) sur les sorties avec dépendance 2
		- fonctionnement correct « autotuning »
		- la sortie confi gurée comme « System ON » (dépendance = 18) est désactivée en cas d'alarmes graves
		- fonctionnalités supplémentaires des entrées numériques (c29/c30=13,14,15)
		- quatre variables en supervision (I127, I128, I129, I130) qui indiquent le pourcentage de modulation de chaque sortie
2.2 - correction fonctionnelle de calibrage (paramétres P14 et P15) avec les sondes résistives dans les modéles multi-entrées (IR33*9**20 et DN33*9**20)
	- fonctionnalités d'alme de haute et de basse température avec P29, P34 = 0 améliorées
	- fonctionnalités des alarmes de haute et de basse avec une deuxième sonde (c19 = 8, 9) améliorées
2.3 - nouvelle fonctionnalité: modalité différentielle avec pré-alarme (c19 = 12)
		- correction sur le manuel la référence au registres et bobines du protocole ModBusa
		- correction du fonctionnement du temporisateur avec c12>120s
		- nouveaux affi chages à l'écran (c52 = 7, 8, 9, 10)
