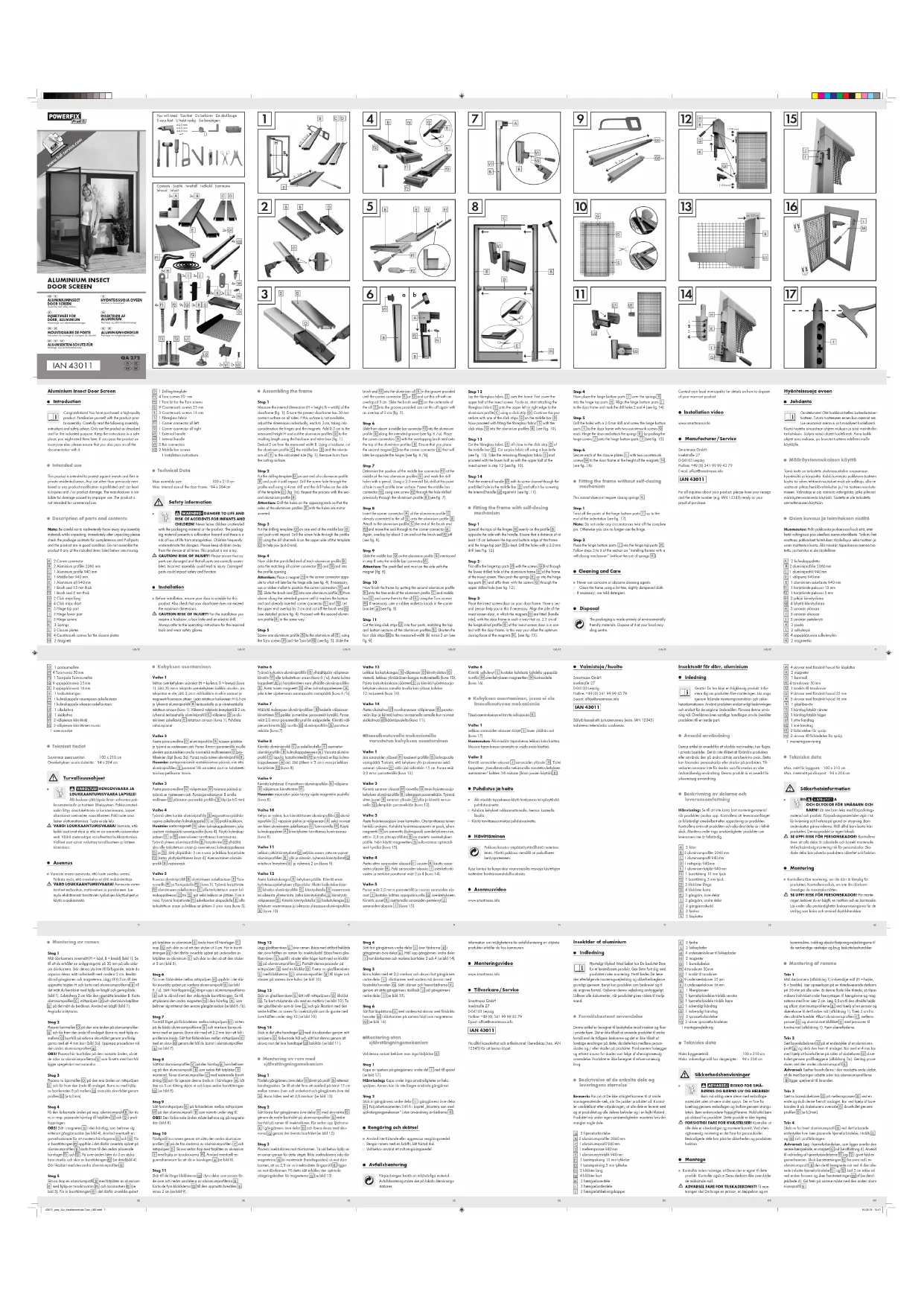

Notice POWERFIX IAN 43011 - page 1
Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : POWERFIX

Modèle : IAN 43011

Catégorie : Non catégorisé

Caractéristiques techniques Non spécifiées
Utilisation Non spécifiée
Maintenance et réparation Non spécifiée
Sécurité Non spécifiée
Informations générales Non spécifiées

FOIRE AUX QUESTIONS - IAN 43011 POWERFIX

Comment assembler le POWERFIX IAN 43011 ?
Pour assembler le POWERFIX IAN 43011, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de vérifier que toutes les pièces sont présentes avant de commencer l'assemblage.
Que faire si le POWERFIX IAN 43011 ne fonctionne pas ?
Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que les câbles sont bien connectés et que l'interrupteur est en position 'ON'.
Comment nettoyer le POWERFIX IAN 43011 ?
Pour nettoyer le POWERFIX IAN 43011, utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.
Où puis-je trouver des pièces de rechange pour le POWERFIX IAN 43011 ?
Les pièces de rechange pour le POWERFIX IAN 43011 peuvent être commandées auprès du service client ou sur le site web du fabricant.
Quel est le délai de garantie du POWERFIX IAN 43011 ?
Le POWERFIX IAN 43011 est généralement couvert par une garantie de 2 ans à compter de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.
Y a-t-il des précautions de sécurité à prendre lors de l'utilisation du POWERFIX IAN 43011 ?
Oui, assurez-vous de lire attentivement le manuel d'utilisation pour connaître toutes les précautions de sécurité. Évitez d'utiliser l'appareil dans des environnements humides ou à proximité de sources d'eau.
Le POWERFIX IAN 43011 est-il adapté à une utilisation en extérieur ?
Vérifiez les spécifications du produit dans le manuel d'utilisation. Si le produit n'est pas conçu pour une utilisation en extérieur, ne l'utilisez pas dans ces conditions.
Comment régler les paramètres du POWERFIX IAN 43011 ?
Pour régler les paramètres, consultez le panneau de contrôle de l'appareil et référez-vous au manuel d'utilisation pour des instructions détaillées.

Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice IAN 43011 - POWERFIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IAN 43011 de la marque POWERFIX.

MODE D'EMPLOI IAN 43011 POWERFIX

2 sluitplaten Fabricant / service Smartmaxx GmbH Inselstraße 27 D-04103 Leipzig Assistance : +49 (0) 341 99 99 43 79 E-mail : office@smartmaxx.info IAN 43011 Veuillez conserver le ticket de caisse et la référence de l’arti- cle (par ex. IAN12345) à titre de preuves d’achat pour toute demande. Monter le cadre sans mécanisme d‘autofermeture Pour cette variante, aucun ressort de fermeture

n‘est nécessaire. Étape 1 Sectionnez les pointes des parties inférieures de charnière

jusqu’à l’extrémité de l’encoche (voir fig. 17). Avis : Ne sectionnez en aucun cas la totalité de la baguette. La charnière deviendrait alors inutilisable. Étape 2 Emboîtez les parties inférieures de charnière

dans les par- ties supérieures de charnière

. Suivez les étapes de travail 3 à 6 du chapitre « Montage du cadre avec le mécanisme de fermeture automatique » (sans utilisation des ressorts

Nettoyage et entretien N’utiliser en aucun cas un produit nettoyant corrosif ou abrasif. Nettoyez le cadre à l’aide d’un chiffon ne peluchant pas, légèrement humidifié. Utilisez le cas échéant un produit nettoyant doux. Mise au rebut L’emballage et le matériel d’emballage se com- posent exclusivement de matières recyclables. Éliminez-les dans les collecteurs de recyclage locaux. Les possibilités de recyclage des produits usés sont à deman- der auprès de votre municipalité Vidéo de montage www.smartmaxx.info Veillez à ce qu’il y ait un écart d’au moins 15 cm entre le bord supérieur et le bord inférieur du cadre et la partie supérieure de la charnière

. Percez les trous à vis avec un foret de 2,0 mm (voir fig. 12). Étape 2 Fixez les parties supérieures des charnières

, pour commencer à travers le trou inférieur du profilé en aluminium

du cadre de la moustiquaire. Faites glisser ensuite les ressorts

dans la partie supérieure de la char- nière

et fixez-les avec les vis

à travers le trou supérieur (voir fig. 12). Étape 3 Posez la porte moustiquaire contre votre encadrement de porte. Le cas échéant, faites-vous aider par une deuxième personne pour cette opération. Orientez la face de la porte moustiquaire sur laquelle sont montés les aimants

(côté poignée) sur votre encadrement de porte de telle sorte qu’env. 2,5 cm du profilé longitudinal

de la porte moustiquaire reposent contre l’encadrement de la porte. Ceci vous permet d‘exploiter la puissance de fermeture optimale des aimants

(voir fig. 13). Étape 4 Placez alors les parties inférieures de charnière

dans les parties supérieures de charnière

en les faisant passer au-dessus des ressorts

. Maintenez les parties inférieures de charnière

contre l’encadrement de la porte et marquez les trous 2 et 4 (voir fig. 14). Étape 5 Percez les trous avec un foret de 2,0 mm et vissez les parties inférieures de charnière

à l‘encadrement de porte à l‘aide de deux vis à tête fraisée

pour chacune. Fixez les ressort

en enfichant les capuchons de charnière

sur les par- ties inférieures des charnières

(voir fig. 15). Étape 6 Fixez les plaques de fermeture

à l’encadrement de la porte à la hauteur des aimants

à l’aide de deux vis à tête fraisée

pour chacune (voir fig. 16). Attention : L‘extrémité prépercée doit se trouver du côté de l‘aimant (fig. 8). Étape 10 Terminez maintenant le cadre en encliquetant le second profilé en aluminium

sur les extrémités libres du profilé en alumi- nium

, du croisillon médian

et vissez-le avec la tôle de protection en aluminium

à l‘aide des vis Torx

. Pour enfoncer l‘équerre

, utilisez si nécessaire un marteau en caoutchouc (voir fig. 8). Étape 11 Coupez les longues baguettes à encliqueter

en quatre parties adaptées aux parties supérieure et inférieure des pro- filés en aluminium

. Raccourcissez les quatre baguettes à encliqueter

à la largeur mesurée (I) moins 2 cm (voir fig. 9). Étape 12 Posez le tissu en fibres de verre

sur le cadre. Commencez par tendre la moitié supérieure du cadre à moustiquaire. Commencez pour cela sur le bord supérieur gauche ou droit pour fixer le tissu en fibre de verre

dans le profilé en aluminium

. Poursuivez cette opération avec les baguettes à encliqueter

sur le croisillon médian

. Fixez maintenant avec les baguettes

le tissu en fibre de verre

dans la moitié supérieure du cadre à gauche et à droite dans les profilés en aluminium

(voir fig. 10). Étape 13 Découpez le tissu en fibre de verre

sur la baguette à encliquetter

du croisillon médian

. Retirez le reste de tissu supérieur avec un cutter à moquette (voir fig. 10). Prenez le tissu restant en fibres de verre

et procédez avec la moi- tié inférieure du cadre de moustiquaire comme pour la moitié supérieure de l‘étape 12 (voir fig. 10). Étape 14 Enfichez la poignée extérieure

avec le canal à vis à travers le trou prépercé du croisillon médian

et fixez-le en vissant la poignée intérieure

par l‘arrière (voir fig. 11). Monter le cadre avec mécanisme d‘autofermeture Étape 1 Répartissez de manière symétrique les parties supérieures de la charnière

en face du côté poignée. pour enfoncer l‘équerre

. Glissez le joint à brosse

par le haut dans le profilé en aluminium

dans la rainure prévue à cet effet jusqu‘en bas dans l‘équerre déjà installée

. Laissez 3cm dépasser au niveau de l‘extrémité supérieure et coupez le joint à brosse

(Voir fig. détaillée 4). Procédez de la même manière avec le second profilé en alu- minium

Étape 5 Vissez un profilé en aluminium

avec la tôle de protection en aluminium

en utilisant les vis torx

(voir fig. 5). Poussez le joint à brosse

dans la rainure prévue à cet effet dans la tôle de protection en aluminium

et continuez jusqu‘à la dépasser d‘env. 3 cm. Poussez le joint à brosse

dans la rainure pré- vue à cet effet au niveau de la surface inférieure de la tôle de protection

et coupez celle-ci avec une saillie d‘env. 3 cm (fig. 5). Étape 6 Faites glisser par profilé en aluminium

un connecteur à croisillon médian

en haut dans la fente prévue à cet effet (voir fig. 6 / a). Insérez l‘équerre

avec le joint à brosse supérieur en haut dans les profilés en aluminium

. Placez les deux aimants

située du côté opposé à ce qui sera plus tard le côté de la charnière (voir fig. 6 / b). Étape 7 Placez sur les deux profilés en aluminium

au milieu la position pour le connecteur de croisillon médian

et marquez les points de percée avec un crayon. Percez directement un trou avec une mèche de 2,0 mm directement dans l‘intérieur du profilé. Fixez le connecteur du croisillon médian

à travers le profilé en aluminium

déjà percé (voir fig. 7). Étape 8 Enfichez le profilé en aluminium

du pro- filé en aluminium

déjà monté sur la tôle de protection

Remplissez le profilé en aluminium

du joint à brosse res- tant

et glissez-le jusqu‘à l‘équerre

. Laissez de nouveau env. 3 cm dépasser et coupez le joint à brosse

(voir fig. 8). Étape 9 Enfichez sur le profilé en aluminium

mentionné dans l‘étape 8 le croisillon médian

sur le connecteur de croisillon médian

ATTENTION RISQUE DE BLESSURE ! Pour le montage, vous aurez besoin d‘une scie, d‘un cutter à moquette et d‘une perceuse. Consultez obligatoirement les modes d’emploi des outils nécessaires et utilisez des gants de protection. Montage du cadre Étape 1 Mesurez tout d’abord les dimensions intérieures (H = hauteur, B = largeur) de l’encadrement de la porte (fig. 1). Faites attention à laisser une surface d‘installation du cadre de la porte de 30 mm de tous les côtés. Si cet espace n‘est pas dis- ponible, adaptez individuellement les dimensions en tenant compte des charnières et des aimants, avec respectivement 2 cm. Ajoutez à la hauteur mesurée H 0,5 cm et raccourcis- sez les profils en aluminium

au moyen de la scie en fer et du niveau à bulles à la dimension désirée (fig.1). Déduisez 2 cm de la largeur B mesurée. Raccourcissez avec la scie le profil en aluminium

, le croisillon médian

et la tôle de protection en aluminium

à la dimension calculée (voir fig.1). Limez les arêtes de coupe. Étape 2 Placez le gabarit de perçage

à l‘extrémité extérieure d‘un profilé en aluminium

et poussez le jusqu‘à la bûtée. Percez le trou de vis à travers la paroi (fig. 3a) avec un foret de 4 mm à l‘aide des trous de perçage latéraux se trouvant sur le gabarit

. Répétez la procédure avec le 2ème profilé en aluminium

Attention: Placezcette fois-ci les trous de perçage du côté opposé, de sorte que les côtés pourvus de perçages soient agencés avec une symétrie opposé l‘une vers l‘autre. Étape 3 Placez le gabarit de perçage

sur le croisillon médiant

à une extrémité et poussez jusqu‘à la bûtée. Percer le trou de vis à travers la paroi à l‘aide d‘un canal de perçage B sur la surface supérieure du gabarit de perçage

(ø 6,0 mm). Étape 4 Faites maintenant glisser pour chaque profilé en aluminium

sur l‘extrémité prépercée l‘équerre adaptée avec la tôle de protection

dans l‘ouverture du profil. Attention : placez dans l’équerre située du côté opposé à ce qui sera plus tard le côté de la charnière un aimant

(voir fig. 4). Le cas échéant, utilisez un marteau en caoutchouc

4 vis à tête fraisé pour les plaques de fermeture

1 gabarit de perçage

1 bit Torx pour vis Torx

9 vis à tête fraisée 25 mm

3 vis à tête fraisée 16 mm

1 Tissu en fibres de verre

1 équerre tôle de protection à gauche

1 équerre tôle de protection à droite

1 poignée extérieure

1 poignée intérieure

2 connecteurs de croisillon

2 vis pour connecteur de croisillon 1 Notice de montage Caractéristiques techniques Dimensions max du kit de construction: 100 x 210 cm Dimension intérieure max du cadre de porte: 94 x 204 cm Indications de sécurité DANGER DE

MORT ET RISQUE DE BLESSURE POUR

LES ENFANTS ET LES ENFANTS EN BAS ÂGE! Ne laissez jamais les enfants manipuler sans sur- veillance le matériel d‘emballage et le produit. Il existe un risque d’étouffement par le matériel d’emballage et un danger de mort par strangulation. Les enfants sous-esti- ment souvent le danger. Toujours tenir l‘appareil à l‘écart des enfants. Ce produit n’est pas un jouet. ATTENTION ! RISQUE DE BLESSURE ! Vérifier que toutes les pièces sont en parfait état et correctement mon- tées. Risque de blessures en cas de montage incorrect. Les pièces endommagées peuvent affecter la sécurité et le fonctionnement. Montage Assurez-vous avant le montage que votre porte est adap- tée à ce produit. Assurez-vous également que le cadre de la porte ne dépasse pas les dimensions maximales. Moustiquaire de porte Introduction Félicitations ! Vous avez opté pour un produit de grande qualité. Familiarisez-vous avec le produit avant de procéder au montage. Lisez pour cela attentivement la notice de montage suivante et les indications de sécurité. Utilisez ce produit uniquement conformément aux instructions et dans les domaines d’application spécifiés. Veuillez conserver soigneusement cette notice. Remettez les documents aux utilisateurs lorsque vous prêtez ce produit. Utilisation conforme Ce produit est prévu comme particulièrement contre les insectes tels que les mouches dans l’habitat privé. Toute autre utilisation que celle décrite auparavant ou toute modification du produit est interdite et peut se traduire par des blessures et / ou endommager le produit. Le fabricant décline toute responsa- bilité pour les dégâts résultant d‘une utilisation non conforme. Le produit n’est pas destiné à une utilisation professionnelle. Fourniture/description des pièces Remarque : Lorsque vous sortez le produit de l’emballage, veillez à ne pas jeter par inadvertance du matériel de montage. Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l‘intégralité du contenu de livrai- son, ainsi que l‘état irréprochable du produit et de toutes ses pièces. Il ne faut en aucun cas assembler le produit si la four- niture n‘est pas au complet.

1 croisillon médian 940 mm

1 tôle de protection aluminium 940 mm

1 joint à brosse épaisseur 15 mm

1 joint à brosse épaisseur 5 mm

2 baguettes à encliqueter longues

4 baguettes à encliqueter courtes

3 parties supérieures de charnière

3 parties inférieures de charnière

3 capuchons de charnière
