MODE D'EMPLOI DUBE130 D-LINK

• Version 1.10 | 12/24/2018 Manuel d'utilisation Adaptateur USB type C vers Gigabit Ethernet DUB-E1301Manuel d’utilisation du DUB-E130 D-Link Présentation du manuel D-Link se réserve le droit de réviser ce document et d’en modier le contenu sans aucune obligation de préavis. Les informations contenues dans le présent document peuvent devenir obsolète à mesure que nos services et sites Web se développent et changent. Consultez le site Web D-Link local pour obtenir des informations à jour. Marques commerciales D-Link et le logo D-Link sont des marques commerciales ou des marques déposées de D-Link Corporation ou de ses liales aux États-Unis ou dans d’autres pays. Tous les autres noms de société ou de produit mentionnés dans ce document sont des marques ou des marques déposées de leur société respective. Apple®, Apple logo®, Safari®, iPhone®, iPad®, iPod touch® et Macintosh® sont des marques déposées d'Apple Inc. aux États-Unis et dans d'autres pays. App StoreSM est une marque de service d’Apple Inc. Internet Explorer®, Windows® et le logo Windows sont des marques du groupe Microsoft. Copyright© 2018 par D-Link Corporation. Tous droits réservés. Toute reproduction partielle ou totale de cette publication est interdite sans l'autorisation préalable, expresse et écrite de D-Link Corporation.2Manuel d’utilisation du DUB-E130 D-Link Table des matières Contenu de la boîte p. 1
• Conguration système requise p. 1
• Introduction p. 2
• Caractéristiques p. 3
• Description du matériel p. 4
• Installation du logiciel p. 5
• Windows 10 et 8 p. 5
• Windows 7, Vista et XP p. 5
• Windows 7 p. 6
• Windows Vista p. 7
• Windows XP p. 8
• Table des matières Mac OS 10.11.6 et version supérieure p. 10
• Mac OS 10.6 à 10.11.5 p. 11
• Connexion de l'adaptateur à un réseau p. 16
• Achèvement de l'installation p. 17
• Résolution des problèmes p. 18
• Caractéristiques techniques Manuel d’utilisation du DUB-E130 D-Link p. 201

Section 1 - Présentation du produit

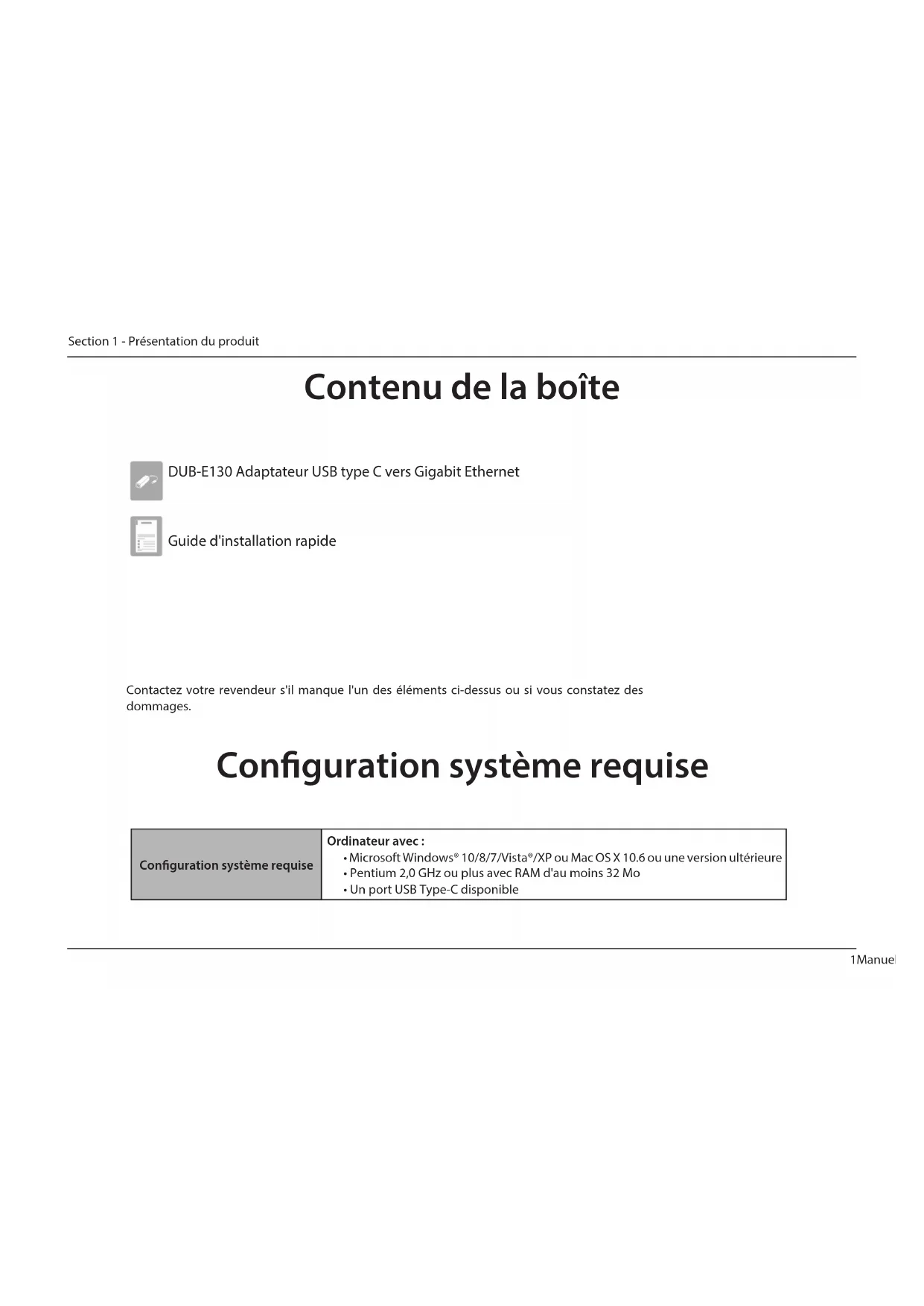

DUB-E130 Adaptateur USB type C vers Gigabit Ethernet Guide d'installation rapide Contenu de la boîte Conguration système requise Conguration système requise Ordinateur avec:

• Microsoft Windows® 10/8/7/Vista®/XP ou Mac OS X 10.6 ou une version ultérieure

• Pentium 2,0GHz ou plus avec RAM d'au moins 32Mo

• Un port USB Type-C disponible Contactez votre revendeur s'il manque l'un des éléments ci-dessus ou si vous constatez des dommages.2Manuel d’utilisation du DUB-E130 D-Link

Section 1 - Présentation du produit

Introduction Nous vous remercions d’avoir choisi le DUB-E130 Adaptateur USB type C vers Gigabit Ethernet D-Link. Le DUB-E130 est spécialement conçu pour se connecter à un port Universal Serial Bus (USB) Type-C d’un ordinateur fonctionnant sous Microsoft Windows 10/8/7/Vista/XP, Mac OS X 10.6 ou une version supérieure. Basé sur la norme USB3.0, le DUB-E130 accroît la vitesse de transfert des anciens adaptateurs Ethernet rapide USB et leur fait atteindre une connectivité réelle de 1Gbit/s. L'alimentation du DUB-E130 provient directement du port USB; il est donc inutile d'utiliser un adaptateur secteur externe. Il prend également en charge les fonctions d'arrêt et de reprise USB à économie d'énergie, qui limitent la consommation d'énergie, particulièrement utile pour les utilisateurs d'ordinateurs portables.3Manuel d’utilisation du DUB-E130 D-Link

Section 1 - Présentation du produit

Caractéristiques Conçu pour orir polyvalence et performance, le DUB-E130 Adaptateur USB type C vers Gigabit Ethernet présente les caractéristiques suivantes :

• Connecteur USB Type-C 3.0 vers connecteur RJ-45

• Véritable connectivité réseau 1Gbit/s

• Conformité aux normes Gigabit Ethernet IEEE 802.3ab et Fast Ethernet IEEE 802.3u

• Installation Plug-and-Play (selon le système d'exploitation)

• Détection de vitesse 10/100/1000 Mbit/s automatique

• L'auto négociation pour atteindre la plus grande vitesse disponible

• Deux voyants: Vitesse de connexion, liaison/activité

• Prise en charge des pilotes par:

• Macintosh OS X (10.6 ou une version supérieure)4Manuel d’utilisation du DUB-E130 D-Link

Section 1 - Présentation du produit

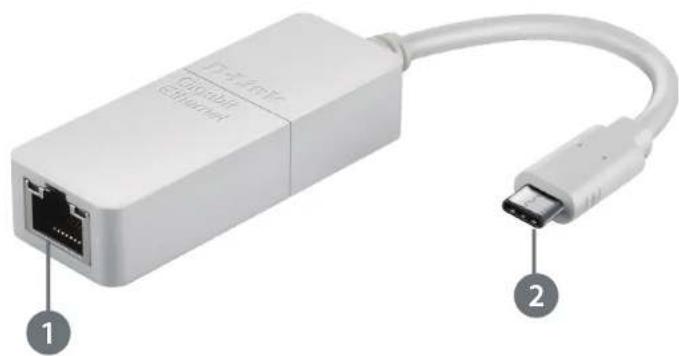

Description du matériel

ID COMPOSANT DESCRIPTION

1 Port Ethernet Reliez un commutateur ou un routeur à ce port à l'aide d'un câble Ethernet.

Connecteur USB Type-C Branchez ce connecteur sur un port USB Type-C de votre ordinateur.

25Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

Windows 10 et 8 Les systèmes d’exploitation Windows 10 et 8 prennent en charge la fonctionnalité plug-and-play. Aucune installation ni conguration n’est nécessaire. Il vous sut de brancher le DUB-E130 sur le port USB Type-C de votre ordinateur lorsque vous êtes prêt. Installation du logiciel Windows 7, Vista et XP Étape1: Accédez à https://www.dlink.com/support/ sur un navigateur Internet. Remarque: Si vous n'avez pas accès à Internet sur votre ordinateur, téléchargez le pilote à l'aide d'un autre ordinateur et transférez le chier de pilote sur votre ordinateur. Étape2: Recherchez DUB-E130 et cliquez sur DUB-E130. Étape3: Faites déler la liste jusqu'à la section Support, puis cliquez sur Drivers (Pilotes). Étape4: Sélectionnez un pilote et appuyez sur le bouton Download (Télécharger). Le chier zip du pilote se télécharge sur votre ordinateur. Remarque: Il est recommandé de choisir le pilote le plus récent. Étape5: Décompressez le chier. Exécutez le chier «setup.exe» dans le dossier. Le programme détecte automatiquement la version de Windows installée sur votre ordinateur et installe le pilote approprié.6Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

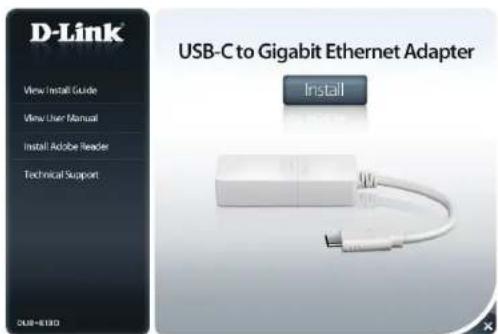

Une fois l’installation du pilote Windows 7 terminée, passez à «Connexion de l’adaptateur à un réseau» en page 16. Après avoir téléchargé le pilote et double-cliqué sur «setup.exe», le menu de l’écran de l’interface utilisateur du DUB-E130 s’ache. Cliquez sur Install (Installer) pour lancer l’installation des pilotes du DUB-E130. L’assistant InstallShield apparaît et s’exécute automatiquement. Remarque: L’apparence de l’interface utilisateur du DUB-E130 peut être diérente selon la région. Windows 7 Lorsque l'assistant InstallShield est terminé, branchez le DUB-E130 sur votre ordinateur; le pilote s'installe automatiquement.7Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

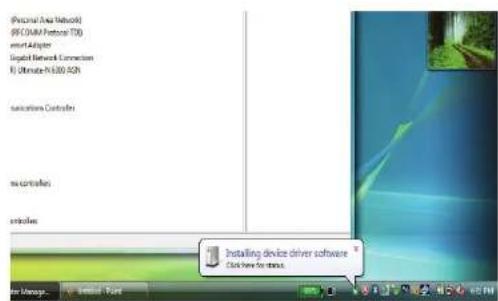

Windows Vista Après avoir téléchargé le pilote et double-cliqué sur «setup.exe», le menu de l’écran de l’interface utilisateur du DUB-E130 s’ache. Cliquez sur Install (Installer) pour lancer l’installation des pilotes du DUB-E130. L’assistant InstallShield s’ouvre. Ce pilote ne possède pas la signature WHQL. Si un message d'avertissement s'ache, vous devez accepter l'installation du pilote sans signature pour continuer. Les utilisateurs de Windows Vista x64 devront désactiver le contrôle WHQL pour installer le pilote. Remarque: L'interface utilisateur du DUB-E130 peut être diérente selon les régions. Lorsque l'assistant InstallShield est terminé, branchez le DUB-E130 sur votre ordinateur; le pilote s'installe automatiquement. Une fois l’installation du pilote Windows Vista terminée, passez à la section «Connexion de l’adaptateur à un réseau» en page 16.8Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

Après avoir téléchargé le pilote et double-cliqué sur «setup.exe», le menu de l’écran de l’interface utilisateur du DUB-E130 s’ache. Cliquez sur Install (Installer) pour lancer l’installation des pilotes du DUB-E130. L’assistant InstallShield s’ouvre. Ce pilote ne possède pas la signature WHQL. Si un message d'avertissement s'ache, vous devez accepter l'installation du pilote sans signature pour continuer. Les utilisateurs de Windows XP x64 devront désactiver le contrôle WHQL pour installer le pilote. Remarque: L'interface utilisateur du DUB-E130 peut être diérente selon les régions. Windows XP Lorsque l'assistant InstallShield a terminé, branchez le DUB-E130 sur votre PC.9Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

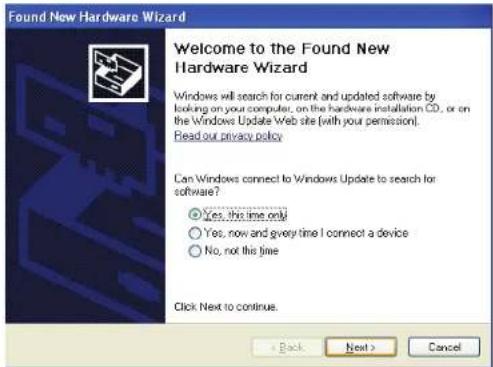

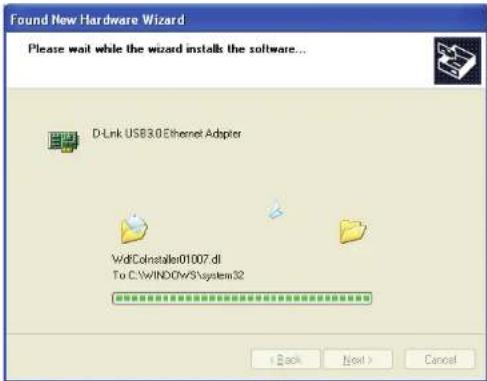

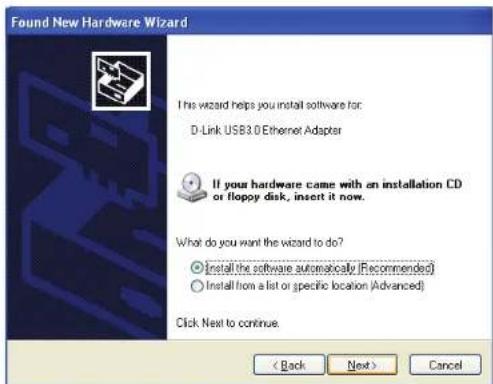

Choisissez Install the software automatically (Installer le logiciel automatiquement), puis cliquez sur Next (Suivant) pour continuer. La boîte de dialogue Found New Hardware (Nouveau matériel détecté) s'ouvre. Sélectionnez Yes, this time only (Oui, cette fois seulement) et cliquez sur Next (Suivant) pour continuer.10Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

Une fois le pilote Windows XP installé, vous pouvez connecter le DUB-E130 sur un port USB de votre ordinateur. Passez ensuite à «Connexion de l’adaptateur à un réseau» en page 16. Les systèmes d’exploitation Mac OS 10.11.6 et versions supérieures prennent en charge la fonctionnalité Plug-and-Play. Aucune conguration ni installation ne devrait être nécessaire. Il vous sut de brancher le DUB-E130 sur le port USB Type-C de votre ordinateur lorsque vous êtes prêt. Mac OS 10.11.6 et version supérieure11Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

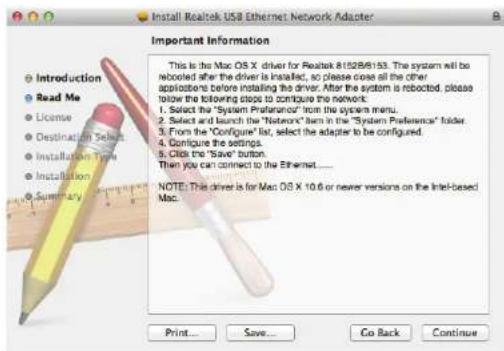

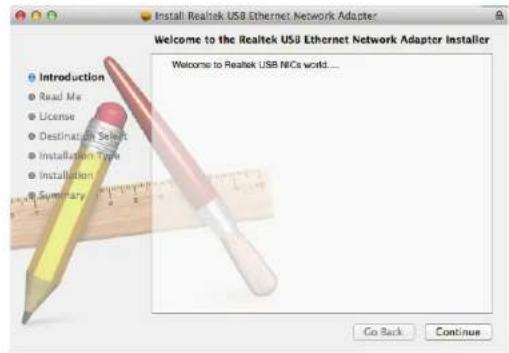

Mac OS 10.6 à 10.11.5 Accédez au site Web https://www.dlink.com/support/ Recherchez DUB-E130 et téléchargez le pilote Mac OS. Double-cliquez sur le chier pkg pour ouvrir l'assistant d'installation du DUB-E130. Cliquez sur Continue (Continuer) pour commencer l'installation du pilote du DUB-E130.12Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

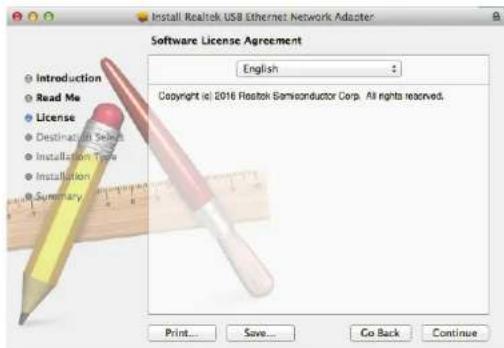

Suivez les instructions à l'écran, puis cliquez sur Continue Sélectionnez la langue du Contrat de licence logicielle, puis cliquez sur Continue13Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

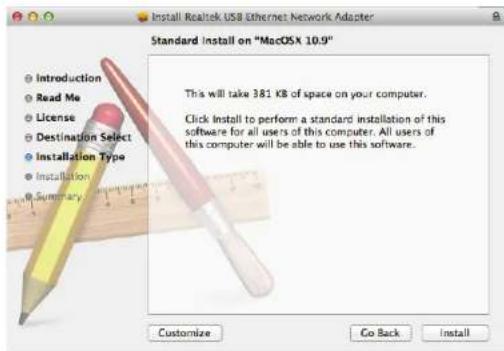

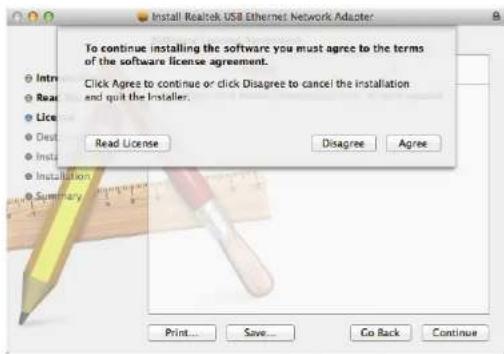

Acceptez le Contrat de licence logicielle en cliquan sur Agree Assurez-vous que vous avez la quantité appropriée d'espace de stockage achée, puis cliquez sur Install14Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

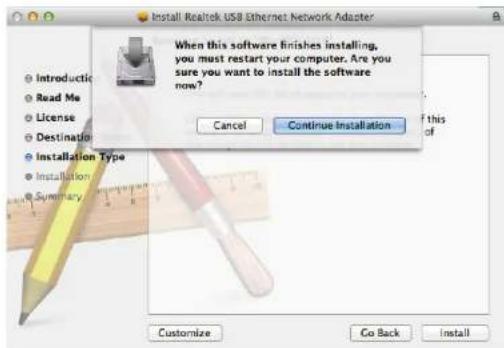

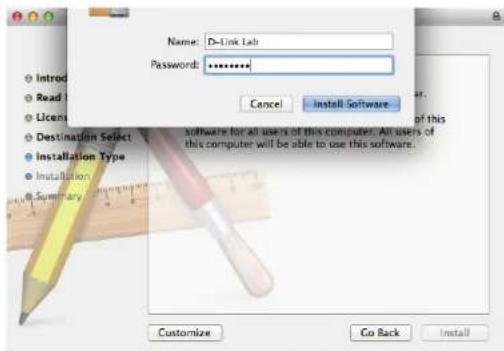

Connectez-vous avec les identiants de votre compte administrateur Mac OS, puis cliquez sur Install Software Assurez-vous d’avoir sauvegardé votre travail et fermé toutes les applications inutiles, puis cliquez sur Continue Installation15Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

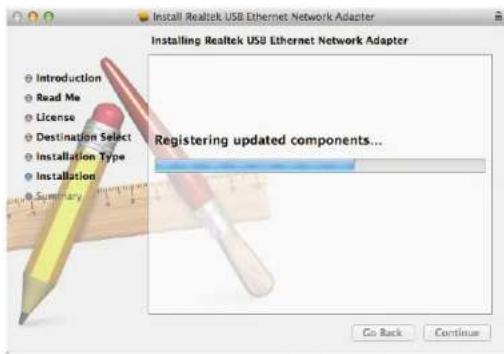

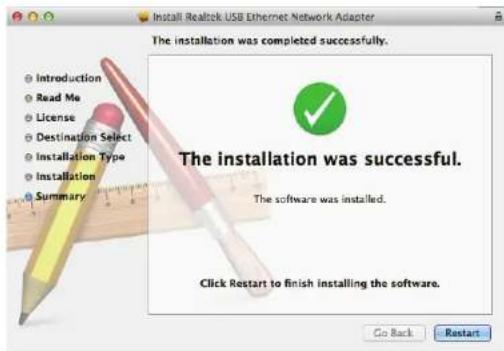

Patientez pendant l'installation du logiciel. Une fois le logiciel installé, il est nécessaire de redémarrer votre ordinateur. Cliquez sur Restart (Redémarrer) et votre ordinateur redémarrera automatiquement.16Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

Connectez une extrémité du câble Ethernet au port Ethernet du DUB-E130. Connectez l'autre extrémité du câble Ethernet à votre commutateur ou routeur de réseau. Si votre commutateur ou routeur dispose de ports Gigabit, vous devez les utiliser pour obtenir des vitesses de transfert de données maximales. Connexion de l'adaptateur à un réseau17Manuel d’utilisation du DUB-E130 D-Link

Section 2 - Installation

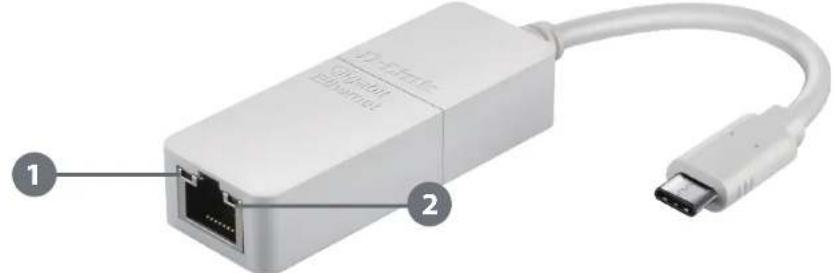

Une fois l'installation du DUB-E130 terminée, le voyant de vitesse de connexion s'allume en orange lorsque le DUB-E130 est connecté à un réseau de 1 Gbit/s, mais reste éteint lorsque vous vous connectez à un réseau de 10/100 Mbits/s. Le voyant de liaison/activité reste allumé en vert lorsqu'une connexion est établie et clignote lorsque des données sont envoyées ou reçues. Si les deux voyants sont éteints, il y a peut-être un problème de connexion physique. Contrôlez la connexion et les câbles reliant le DUB-E130 à votre concentrateur, commutateur ou routeur. Vériez également que le commutateur ou le routeur de réseau est allumé. Achèvement de l'installation ID Indication État Description 1 Vitesse de connexion Reste allumé Présence d'une connexion de 1 Gbit/s Désactivé Présence d'une connexion de 10/100 Mbits/s 2 Liaison/Activité Reste allumé Présence d'une connexion active Clignotant Des données sont en cours de transmission/réception

218Manuel d’utilisation du DUB-E130 D-Link

Section 3 - Résolution des problèmes

Résolution des problèmes Ai-je besoin d'un câble croisé ou d'un câble droit? Avec la plupart des commutateurs et routeurs de D-Link, les ports Ethernet sont Auto MDI/MDI-X. Le port détecte donc automatiquement le type de câble. Les ports Auto MDI/MDI-X peuvent réagir diéremment si le câble Ethernet est mal broché. Si vous créez vos propres câbles, il est très important qu'ils respectent la norme industrielle relative au brochage (568A et 568B). Les connexions entre l'ordinateur et un commutateur ou un routeur se font généralement par le biais d'un câble droit. Lorsque vous connectez deux ordinateurs entre eux ou un ordinateur à un port de liaison montante, un câble croisé est généralement requis. Moyen mnémotechnique: «Si le voyant n'est pas éteint, le câble va bien». Pourquoi mon DUB-E130 ne parvient-il pas à atteindre 1 Gibts? 1 Gbit/s (1000 Mbits/s) correspond à la vitesse maximale théorique de la norme Ethernet Gigabit; les vitesses réelles peuvent varier. La connectivité Gigabit dépend de plusieurs facteurs. Or, un seul maillon faible sur le réseau peut sure à réduire la vitesse. Si vous n'atteignez pas des vitesses de l'ordre du Gigabit, contrôlez les points suivants :

• Vériez que le DUB-E130 est branché dans un port USB 3.0 et que les pilotes correspondants sont correctement installés.

• Vériez votre câble réseau. Un câble de catégorie CAT 5e ou plus ne dépassant pas 100 mètres est nécessaire pour atteindre des vitesses de l'ordre du Gigabit. Vériez également si le câble est endommagé, usé ou déchiré.

• Si vous êtes connecté à un commutateur ou routeur, vériez que ce périphérique est compatible avec la norme Gigabit.

• Une congestion du réseau peut aussi ralentir le débit. Enn, des vitesses lentes peuvent être dues à un trac de données intenses quelque part sur le réseau.19Manuel d’utilisation du DUB-E130 D-Link

Section 3 - Résolution des problèmes

Comment vérier que le DUB-E130 est bien installé? Les utilisateurs de Windows Vous pouvez vérier que l'adaptateur est installé correctement dans le Device Manager (Gestionnaire des périphériques), en suivant les étapes ci-dessous:

• Faites un clic droit sur l’icône My Computer (Poste de travail) et sélectionnez Properties (Propriétés). - Pour Windows XP: Accédez à l'onglet Hardware (Matériel), puis cliquez sur le bouton Device Manager (Gestionnaire des périphériques). - Pour Windows Vista: Cliquez sur l'élément Device Manager (Gestionnaire des périphériques) sous le groupe Tasks (Tâches). - Sous Windows 7: Cliquez sur le lien Device Manager (Gestionnaire des périphériques) à gauche de la fenêtre. - Sous Windows 8: Utilisez la fonction de recherche pour rechercher «Panneau de conguration». Après l'avoir localisé, ouvrez le panneau de conguration et sélectionnez le groupe System and Security (Système et sécurité). Ensuite, cliquez sur le lien Device Manager (Gestionnaire de périphériques) sous System (Système). - Sous Windows 10: Cliquez sur le lien Device Manager (Gestionnaire des périphériques) à gauche de la fenêtre.

• Agrandissez la section Network Adapters (Adaptateurs réseau) en cliquant sur le signe plus (+) en regard de Network Adapters (Adaptateurs réseau).

• Faites un clic droit sur l’icône My Computer (Poste de travail) et sélectionnez Properties (Propriétés).

• Le DUB-E130 USB de D-Link doit apparaître accompagné d'un symbole d'adaptateur réseau vert et or.

• Si le DUB-E130 USB de D-Link répertorié dans Device Manager (Gestionnaire de périphériques) est accompagné d'un point d'exclamation jaune ou d'un x rouge, il se peut qu'il y ait un conit de matériel. Mac

• Cliquez sur l'icône Pomme dans la barre des tâches, sélectionnez System Preferences (Préférences Système), puis cliquez sur l'icône Network (Réseau).

• Une nouvelle interface réseau Ethernet est disponible. Il s’appelle généralement Adaptateur Ethernet (en1) ou Adaptateur Ethernet (en2).20Manuel d’utilisation du DUB-E130 D-Link Annexe A - Caractéristiques techniques Caractéristiques techniques Caractéristiques du microprogramme

• Mac OS X 10.6 ou toute version supérieure Caractéristiques du matériel

• DUB-E130 Adaptateur USB type C vers Gigabit Ethernet

• Guide d'installation rapide

• Spécication USB version 2.0

• Spécication USB version 1.1

• Prise en charge du mode d'arrêt et du réveil distant

• Vitesse de connexion

• Liaison/Activité ALIMENTATION

• Alimentation par bus 500MA À 5 VCC DIMENSIONS (L X P X H)

• En fonctionnement: 0 à 45 °C

• En stockage: -20 à 70 °C HUMIDITÉ

• En fonctionnement: 20% à 80% (sans condensation)

• Hors fonctionnement: 5% à 90% (sans condensation) CERTIFICATIONS
