Type de produit	Judas optique pour porte
Marque	Olympia
Modèle	S 10
Dimensions (L x l x H)	50 (max. 75) x 31 x 31 mm
Poids	Environ 42 g
Matériau	Lentille en verre, corps en plastique
Épaisseur de porte compatible	35 à 60 mm
Diamètre de perçage	16 mm
Angle de vision	Grand angle (non spécifié précisément)
Fonctions principales	Observation de l'espace extérieur, volet coulissant pour occultation
Montage	À visser dans un trou de 16 mm
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec
Sécurité	Risque d'étouffement : tenir hors de portée des enfants
Contenu du coffret	Judas S 10, mode d'emploi
Garantie	Retourner dans l'emballage d'origine avec le ticket de caisse
Élimination	Conformément aux règlements locaux, recyclage des matériaux

FOIRE AUX QUESTIONS - S 10 OLYMPIA

Le judas S 10 est-il adapté à toutes les portes ?

Il est conçu pour des portes d'épaisseur comprise entre 35 et 60 mm. Vérifiez l'épaisseur de votre porte avant l'achat.

Quel diamètre de perçage est nécessaire ?

Vous devez percer un trou de 16 mm de diamètre pour le montage.

Le judas permet-il une vision grand angle ?

Oui, il offre une observation sur une grande surface de l'espace derrière la porte, idéal pour voir les visiteurs sans ouvrir.

Comment installer le judas S 10 ?

Percez un trou de 16 mm, placez le judas de l'extérieur et de l'intérieur selon le sens indiqué (fig. 2), puis vissez en tournant dans le sens horaire jusqu'à résistance.

Le judas est-il orientable ?

Non, il est fixe une fois installé. Assurez-vous de le positionner au centre de la porte pour une observation optimale.

Comment nettoyer la lentille du judas ?

Utilisez un chiffon doux et sec pour essuyer la lentille en verre. Évitez les produits abrasifs.

Y a-t-il un risque de blessure avec le judas ?

Le produit contient de petits éléments (lentille, volet). Tenez-le hors de portée des enfants pour éviter tout risque d'étouffement.

Le judas est-il étanche ?

Il est prévu pour une utilisation intérieure. La partie extérieure est exposée aux intempéries mais le joint doit assurer l'étanchéité. Évitez une exposition prolongée à la pluie.

Que faire si une pièce manque dans le coffret ?

Contactez le service après-vente d'Olympia ou retournez le produit au magasin pour un échange.

Comment éliminer le judas en fin de vie ?

Respectez les règlements locaux de recyclage. Le corps en plastique et la lentille en verre peuvent être triés.

MODE D'EMPLOI S 10 OLYMPIA

Fig. 2 A= extérieur, B = intérieur

Fig. 2 A= Esterno, B = Interno

Fig. 2 A= exterior, B = interior

Utilisation conforme à l'usage prévu

FR Le judas S 10 est prévu pour observer sur une grande surface l'espace environnant situé derrière la porte. L'utilisation conforme à l'usage prévu requiert un montage approprié ainsi que l'observation et la prise en compte des indications mentionnées dans le présent mode d'emploi. Toute autre forme d'utilisation n'est pas conforme à l'usage prévu.

Consignes de sécurité

Avertissement ! Risque d'étouffement lié à des petits objets, des films d'emballage ou de protection ! Les enfants peuvent avaler des petits objets, des films d'emballage ou de protection. Tenir le produit et son emballage hors de leur portée.

Contenu du coffret

Veuillez vérifier le contenu du coffret avant de procéder au montage du judas. Veuillez vous adresser à notre service après-vente dans le cas où une pièce manque ou est endommagée.

Judas S 10

Mode d'emploi

Vue d'ensemble

La figure 1 vous montre le judas en détail.

1 Volet

2 Filet

3 Lentille en verre

Montage du judas

Montez le judas uniquement dans le sens indiqué à la fig. 2 (A= extérieur,

B = intérieur). Le judas est prévu pour une épaisseur de porte de 35 à 60 mm. 1. Déterminer la position de montage du judas

1. Determinez la position de montage du judus. Positionnez la jude la plus au contre possible n

Positionnez le judas le plus au centre possible pour que l'espace situe derrière (par exemple le palier) soit parfaitement observable.

1. Marquez la position de montage

2. Percez un trou approprié (diamètre 16 mm) à la position de montage que

vous avez marquée auparavant.

1. Placez le judas de l'intérieur et de l'extérieur dans le trou de perçage

dans le sens indique à la fig. 2

1. Tournez le judas dans le sens horaire jusqu'à ce que vous sendez une résistance.

2. Le montage du judas est terminé. Relevez le volet pour observer l'espace environnant à travers le judas.

Élimination

Faites preuve d'un souci écologique et éliminez l'appareil et les fournitures d'emballage conformément aux règlements locaux.

Garantie

Cher client

nous sommes très heureux que vous ayez choisi cet appareil.

En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.

Données techniques

Poids env. 42 g

Dimensions (I x H x E) 50 (max. 75) x 31 x 31 mm

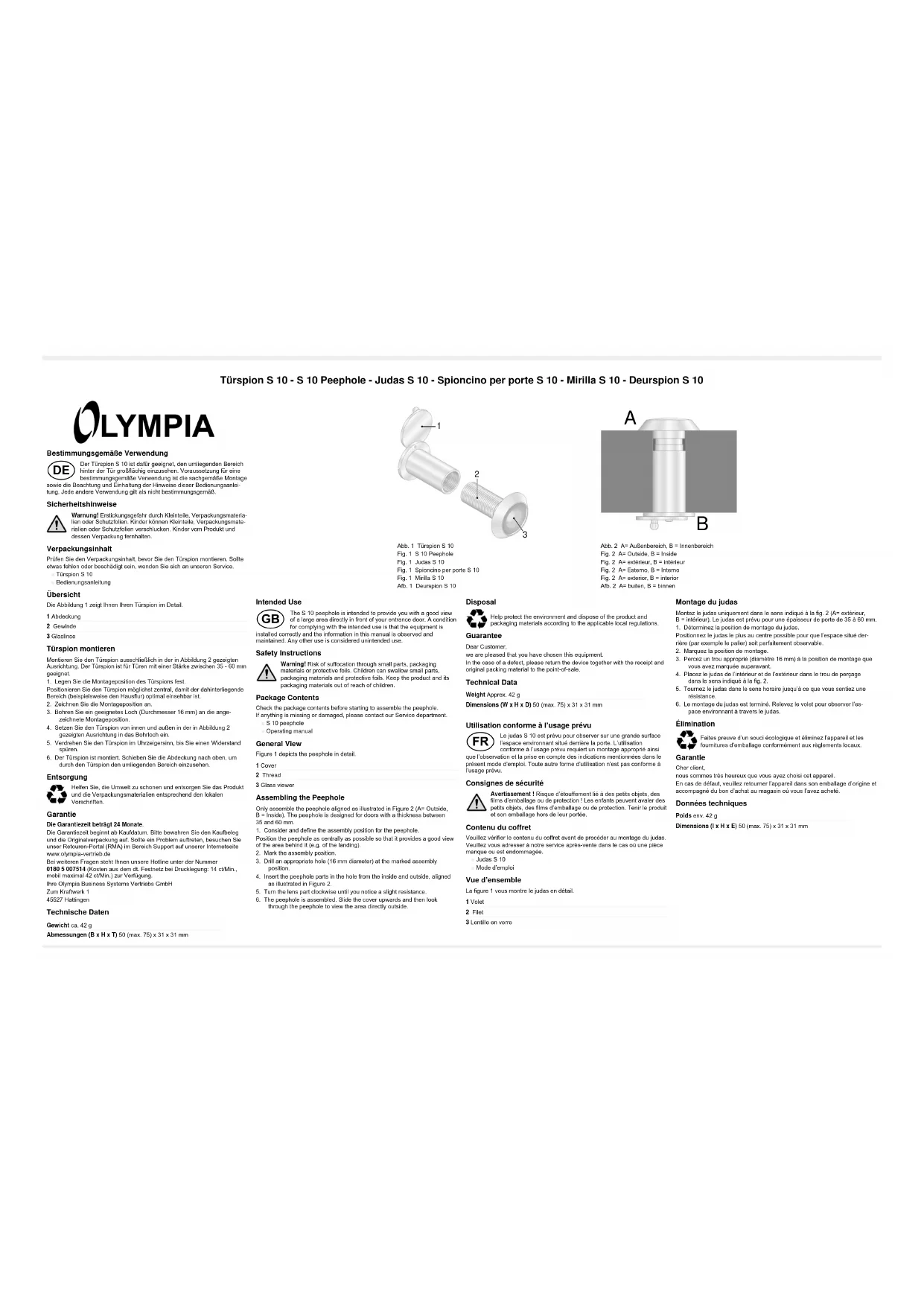

Türspion S 10 - S 10 Peephole - Judas S 10 - Spioncino per porte S 10 - Mirilla S 10 - Deurspion S 10
