Caractéristiques	Détails
Type de chauffage	Chauffage à pétrole
Puissance maximale	3,4 kW
Capacité du réservoir	6 litres
Autonomie	Jusqu'à 50 heures
Surface de chauffage	Jusqu'à 70 m²
Dimensions	Dimensions compactes pour un rangement facile
Poids	Environ 10 kg
Système de sécurité	Arrêt automatique en cas de basculement
Utilisation	Idéal pour les espaces intérieurs et extérieurs bien ventilés
Maintenance	Nettoyage régulier du filtre et du brûleur recommandé
Consommation de carburant	Environ 0,25 litre par heure
Accessoires inclus	Manuel d'utilisation, kit de montage

FOIRE AUX QUESTIONS - SRE 346 E ZIBRO

Comment allumer le ZIBRO SRE 346 E ?

Pour allumer le ZIBRO SRE 346 E, tournez le bouton de commande sur la position 'ON' et appuyez sur le bouton d'allumage jusqu'à ce que la flamme s'allume sur l'écran.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le réservoir de carburant est plein et que le filtre à air n'est pas obstrué. Assurez-vous également que l'appareil est correctement raccordé à une source d'alimentation électrique.

Comment régler la température sur le ZIBRO SRE 346 E ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour ajuster la température désirée. Tournez le bouton vers la droite pour augmenter la température et vers la gauche pour la diminuer.

Que faire si l'appareil émet une odeur désagréable ?

Une odeur désagréable peut indiquer une combustion incomplète. Assurez-vous que le réservoir de carburant est propre et que le filtre à air est dégagé. Il est également important de vérifier la ventilation de la pièce.

Comment nettoyer le ZIBRO SRE 346 E ?

Éteignez l'appareil et débranchez-le. Utilisez un chiffon humide pour essuyer l'extérieur et un aspirateur pour nettoyer les grilles d'aération. Ne pas immerger l'appareil dans l'eau.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant du ZIBRO SRE 346 E a une capacité de 5 litres.

Est-ce que le ZIBRO SRE 346 E est adapté pour une utilisation en extérieur ?

Non, le ZIBRO SRE 346 E est conçu pour une utilisation en intérieur uniquement. Utiliser l'appareil à l'extérieur peut être dangereux.

Comment éteindre le ZIBRO SRE 346 E ?

Pour éteindre l'appareil, tournez le bouton de commande sur la position 'OFF' et attendez quelques minutes pour permettre à l'appareil de refroidir.

Y a-t-il une fonction de minuterie sur le ZIBRO SRE 346 E ?

Oui, le ZIBRO SRE 346 E dispose d'une fonction de minuterie qui permet de programmer l'appareil pour qu'il s'allume ou s'éteigne à des heures spécifiques.

Où puis-je trouver des pièces de rechange pour le ZIBRO SRE 346 E ?

Les pièces de rechange pour le ZIBRO SRE 346 E peuvent être commandées auprès de votre revendeur local ou sur le site web du fabricant.

MODE D'EMPLOI SRE 346 E ZIBRO

La marque NF garantit la qualite de cet article suivant les normes francaises et Regles de certification de I'application NF 128

CHAUFFAGES MOBILES A COMBUSTIBLE LIQUIDE NF 128 02/02

CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTaires DEFINIES PAR LES REGLES DE CERTIFICATION DE LA MARQUE NF 128

PRINCIPALES CHARACTERISTIQUES CERTIFIEES:

• Sécurité du dispositif d'allumage
• Débit calorifique
• Efficacité des dispositifs de sécurité
  Stabilité
• Contrôle de la teneur en NO_X dans les produits de combustion
• Contrôle de la qualité de la combustion (absence de CO)
  Endurance
• Intermittence

CONSEILS D'UTILISATION ET D'ENTRETIEN

Se reporter à la notice jointe à l'appareil et à la plaque de sécurité sur l'appareil

Référence et numéro de lot ou de série de l'article : se reporter au produit

Pays-Bas Tél.: [phone]

En cas d'insatisfaction, consultez d'abord votre revendeur :

Si une difficulté subsistait, vous pouvez écrire à

CERTITA

39/41, rue Louis Blanc 92400 COURBEVOIE

Chere Madame, Cher Monsieur,

Nous vous remercions de la confiance que vous avez bien voulu tímoigner à notre marque enCHOISSSANT un appeareil mobile de chauffage a combustible liquide Zibro. Vous venez d'acquerir un produit de qualite, qui vous donnera entiere satisfaction durant de très nombreuses années. A condition, bien sur, de respecter les consignes d'utilisation. C'est pourquoit nous vous invitons vivement à consulter ce manuel afin d'assurer à votre appeareil Zibro Laser une durée de vie optimale.

Les produits Zibro sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 4 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de comport avec votre Zibro.

Bien cordialement,

PVG International b.v.

Service-Consonmateurs

1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.

2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR ZIBRO.

3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.

L'UTILISATION

DANS LES GRANDES LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre Zibro. Le MANUEL D'UTILISATION (page 3 et suivantes) reprend chaque étape en détail.

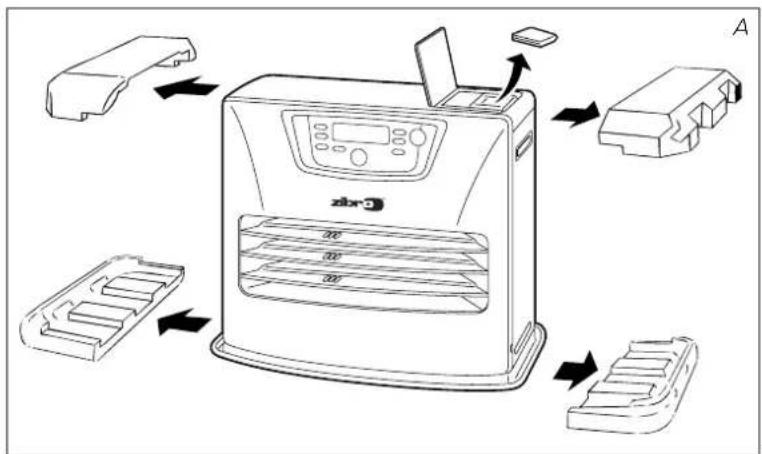

1 Retirez les différents emballages (fig. A).
2 Remplissez le réservoir amovible ⑦ (voir le chapitre B, fig. D).
3 Branchez la fiche dans la prise de courant.
4 Allumez l'appareil à l'aide de la touche (voir le chapitre D).
5 Modifie si nécessaire la température à votre convenance à l'aide des touches de réglage (voir le chapitre E).
6 Pour eteindre l'appareil, appuyez sur la touche 13.

Le replissage du réservoir doit se faire (sécurité contre l'incendie):

• soit appeareil à l'arrêt,

• soit dans un autre local que celui où est installé le chauffage,

• Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réserve rechargé en dehors de toute source de chaleur ou de deux nus (voir le chapitre B).

• Voiture appeareil dégagera une odeur de 'neuf' en chauffant pour la première fois.
• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Si vousCHAFFEZ au ZIBROExtra, ZIBRO Kristal ou Zibri Bio you estes assurer d'avoir un combustible de bonne qualite.
• Si vous changez de marque et/ou de type de combustible, vous doivent d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présente.

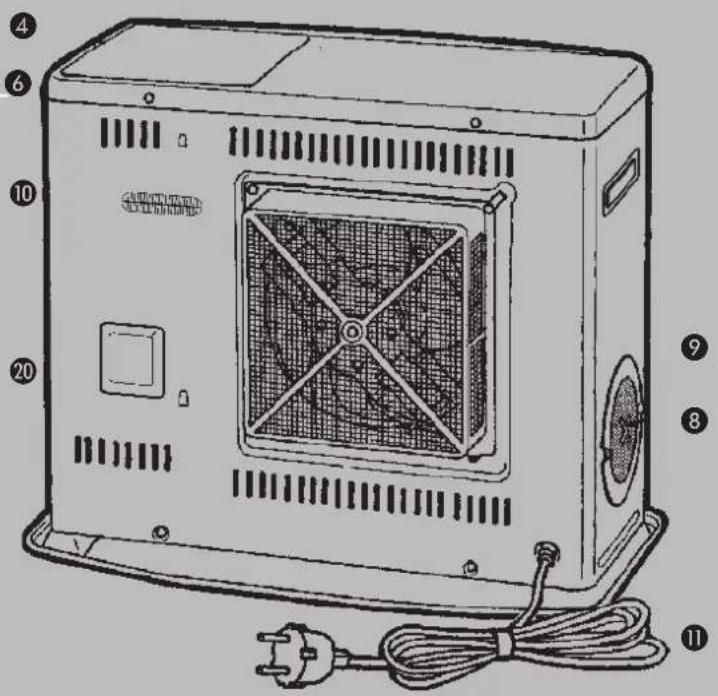

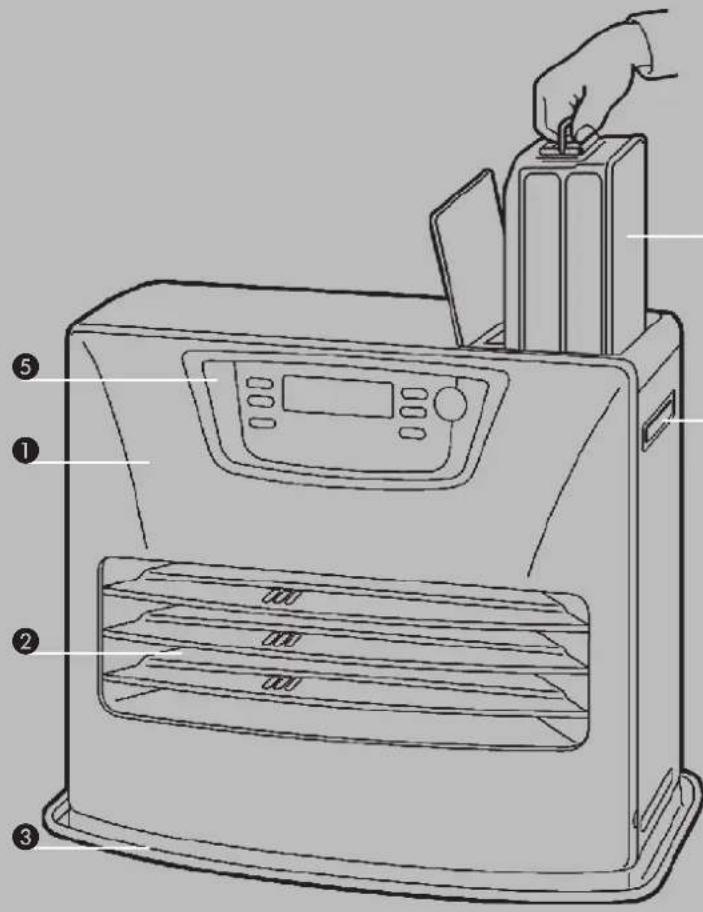

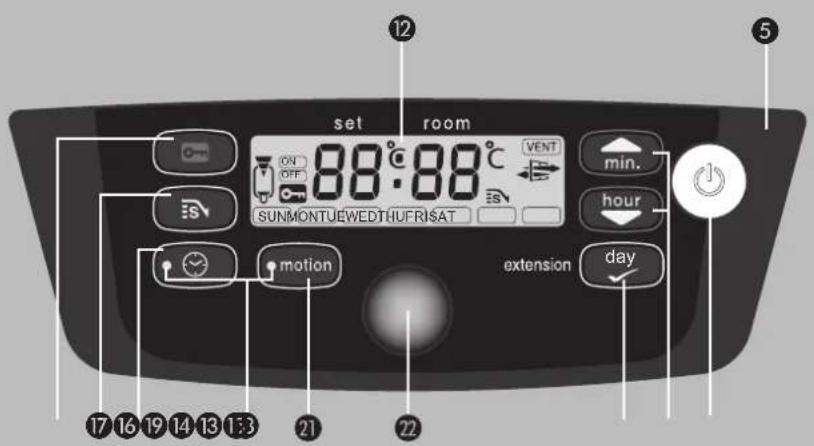

ÉLÉMENTS

IMPORTANT

1 Façade
Grille
3 Plateau inférieur
4 Couvercle du réservoir amovible
5 Panneau de réglage
6 Poignée
7 Réservoir amovible
8 Filtre a air
9 Cache du ventilateur
10 Sonde de température
Cordon d'alimentation electrique

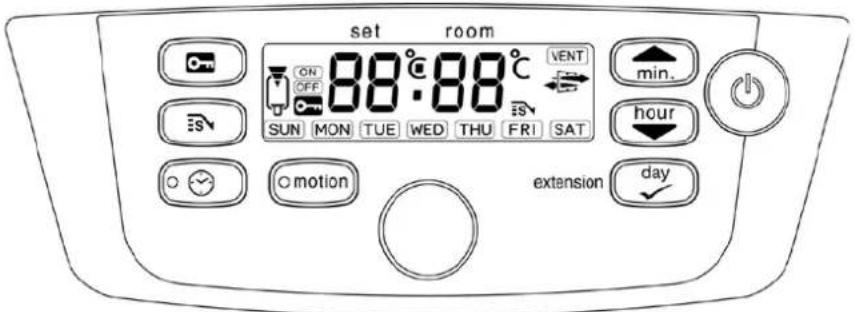

12 Afficheur numérique
18 Touche
14 Verrouillage sécurité enfants
15 Touche de réglage (heure et température)
16 Réglage de l'heure d'allumage désirée "Timer"
17 Touche ECONOMIQUE
Lampes temoins
19 Touche EXTENSION / day / set / week-timer
20 Systeme de contrôle de qualite d'air
Touches "Motion"
22 Detecteur demouvement

CE QUE VOUS DEVEZ SAVOIR AU PREALABLE:

AÉRÉZ TOUJOURS SUFFISAMMENT

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conserveze le pour toute reférence ultérieure. Installez cet apparéil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été concu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en interieur, dans unSEDJ, une cuisine ou un garage.

Cet apparéil est équipé d'un système de contrôle de la qualité de l'air 20. Lorsque lapiece n'est pas suffisamment aérée ou que l' apparéil est utilisé dans une piece quiest trop petite, l' apparéil se coupera automatiquement. Pour votre comfort et visesecurité, assurez-vous que la piece où se trouve l' apparéil, est suffisamment aérée.

Remarque: Afin d'éviter toute coupure intempéstive, nous conseillons d'entrouvrir une porte ou une fenêtre lorsque l'appareil est en service.

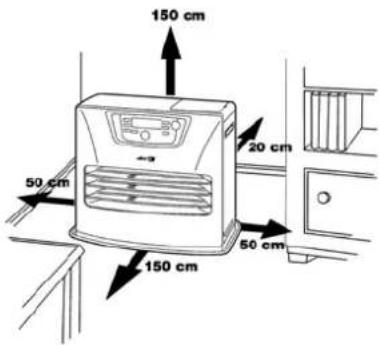

Quel que soit le modele, vous doivent toujours prévoir une piece de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire. Si le volume de la piece est plus petit que celui préconse, vous doivent toutes entrebailler une fenêtre ou une porte (± 2,5cm) . Il est important que chaque piece où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50~cm^2 pour chaque orifice). Toutte modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.

Particulièrement pour France: Voiture appareil de chauffage a ete concu pour fonctionner uniquement avec un combustible pour chauffage mobile a combustible liquide (conforme aux arretes du 8/1/1998 et du 18/7/2002). L'usage de tout autre combustible est interdit. Reclamez-les chez vous revendeur ou consultez notre site internet pour l'adresse de nos points de ventes. Le chauffage mobile a combustible liquide est un apparil de chauffage d'appoint a fonctionnement intermittent.

Note spéciale pour le Royaume-Uni: N'utilise que du petrole de classe C1 ou équivalent, en conformité avec la norme 'BS2869- Part 2'.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:

INTERDICTION

• d'utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de vehicules;
• d'utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1500 metres;
• de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage.

L'utilisation de ce type de chauffage dans les locaux reçvant du public doit faire l'objet d'une démarche réglementée. Il est imperative de se renseigner auprèsant.

Seul un combustible approprié vous garantit un usage sur et durable de votre apparéil Zbro.

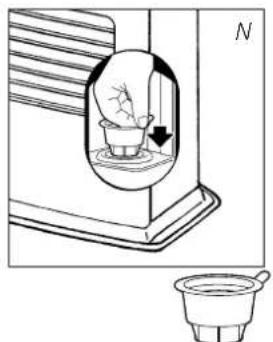

Vous trouvrez ce bouchon de transport separément dans le carton. Pour transporter I'appareil dans votre vehicule, utilise obligatoirement le bouchon de transport. Il faut donc bien le conserver!

Votre appeareil Zibro a ete concu pour fonctionner avec du petrole pur, de haute qualite et denue d'eau, comme du petrole de la marque Zibro. Seuls ces combustibles vous assureront une combustion propre et optimale. Un combustible de moinsonne qualite peut se traduire par:

un risque accru de pannes
une combustion imparfaite
- une réduction de la durée de vie de l'appareil
un dégagement de fumée et/ou de mauvaise odeur
un dépôt sur la grille ou le manteau

Un combustible approprié est donc essentiel pour un usage sur et durable de votre apparéil.

Le chauffage mobile à combustible liquide est un apparéil de chauffage d'appoint à fonctionnement intermittent.

La garantie ne couvre pas les dommages et/ou pannes du poèle causés par l'utilisation d'un combustible autre que celui qui est recommandé.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:

A INSTALLATION DE L'APPAREIL

1 Retirez avec précaution votre apparéil Zibro Laser du carton et vérifiez-en le contenu. En plus de l' apparéil, vous doivent disposer:

d'une pompe a main
d'un bouchon de transport
du present manuel d'utilisation

Conserve le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2 Ouvrez le couvercle du réservoir amovible 4 puis retirez l'emballage.
3 Remplissez le réserve amovible comme indiqué au chapitre B.

F: Quand les 4 chiffres arrêtent à clignoter, les valeurs insérées sont méorises.

4 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objecteur quelsconque.
5 Branche la fiche ① dans la prise de courant (230 volts CA - 50 Hz) et réglez l'heure à l'aide des touches de réglage ⑤ (voir le chapitre C).
6 Voiture Zibro est maintainant pret a l'emploi.

B REMPLISSAGE DU COMBUSTIBLE

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procedez comme suit:

Assurez-vous que l'appareil est eteint.
2 Soulevez le couvercle, dégagez le réservoir amabile et retirez-le de l'appareil (fig. B). Attention! quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amabile (côté bouchon vers le haut, côté poignée par terre) puis dévissez le bouchon du réservoir.

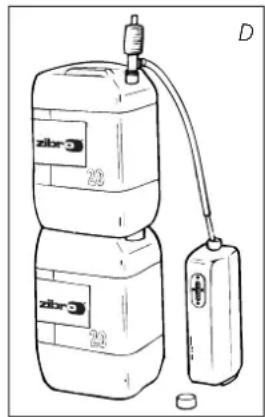

3 Prenez la pompe à main (voir manual d'utilisation de la pompe) et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. D). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
4 Lors du replissage, observez attentivement la jauge du niveau de combustible (fig. E). Si celle-ci est pleine, désamorcze la pompe. Ne replissez jamais trop le réservoir,urtout si le combustible est très froid (en chauffant, le combustible se dilate).
5 Vérifiez que le bouchon du réservoir est bien visse. Remettez le réservoir amabile dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

C REGLAGE DE L'HEURE

Introduisez la fiche dans la prise de courant (220/230 Volts AC/50HZ). La touche de mise en route doit être en position OFF. Pour effectuer le réglage du temps, appuyez d'abord sur les touches de réglage ⑤. Pour effectuer le réglage du jour, appuyez d'abord sur la touche day/set/weektimer ⑨. Les 4 chiffres de l'écran commenceront à clignoter quand vous appuyez un des touches. Appuyez ensuite sur le bouton (hour) jusqu'à obtenir l'heure actuelle. Pour les minutes, appuyez sur la touche (▲min.). Pour le jour, appuyez sur la touche extension day/set ⑨. En appuyant une seule fois, vous augmentez la valeur petite à petit. Si vous maintainez la touche enforcée, la valeur continue à augmenter jusqu'à ce que vous relâchiez la touche. Au bout de 10 secondes environ, les 4 chiffres s'arrêté de clignoter et le réglage sera enregistré. 5 Minutes après l'extinction de l'appareil, l'information sur l'afficheur disparaître et l'appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l'heure sera visible.

En cas de coupure de courant ou si la prise est débranchée pendant une période plus de 30 minutes, vous devez procéder de nouveau au réglage.

DMISE EN ROUTE DE L'APPAREIL

Au début, un apparéil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Prévoyez donc une aération supplémentaire.

Allumez toujours l'appareil en vous servant de la touche ⑧. N'utilise jamais d'allumentes ou de briquet. Une fois le réglage de l'heure effectuee, allumez l'appareil en appuyant tout simplement sur la touche ⑬.

Cette dernière se met à clignoter pour indiquer que l'opération d'allumage est en cours. Cette opération dure quelques instants. Lorsque l'appareil s'allume, la touche Ⓞ Ⓞ reste rouge. L'afficheur numérique Ⓞ affiche deux nombres. La température actuelle s'affiche sous l'inscription ROOM. La température désirée s'affiche sous l'inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).

G: A gauche la tempéra-ture désirée, à droite la températe mesure.

E REGLAGE DE LA TEMPERATURE DE VOTRE CHOIX

Vous pouvez modifier la température désirée lorsque l'appareil est allumé en vous servant des touches de réglage ⑤. Pour augmenter la température, appuyez sur la touche (▲min.). L'indication °C et les 4 chiffres ⑫ commenceront à clignoter. Pour diminuer la température, appuyez sur la touche (▼hour). ÀpRES environ 10 secondes l'indication °C et les 4 chiffres arrêtent à clignoter et les valeurs insérées sont mémorisées (fig. G).

Vou pouve regler la tempereature sur 6^ minimum et 28^ maximum. En cas de coupure de courant ou si la prise est debranchee:

• rebranche l'appareil. Un message F-0 nous indique qu'il y a eu coupure de courant; appuyez sur le bouton marche/arrêt © 13, reprogrammez l'heure (voir chapitre C), rallumez de nouveau l'appareil (voir chapitre D). La température désirée passé à la valeur standard soit 20^ .

F EXTINCTION DE L'APPAREIL

Il y a deux manières d'eteindre l'appareil:

1 Appuyez sur la touche 品 L'afficheur numérique se met en mode CLOCK et la flamme s'eteint.
2 Si vous désirez eteindre l'appareil et faire en sorte qu'il s'allume prochaine fois automatiquement sous I'effet du timer, appuyez sur la touche TIMER 16.

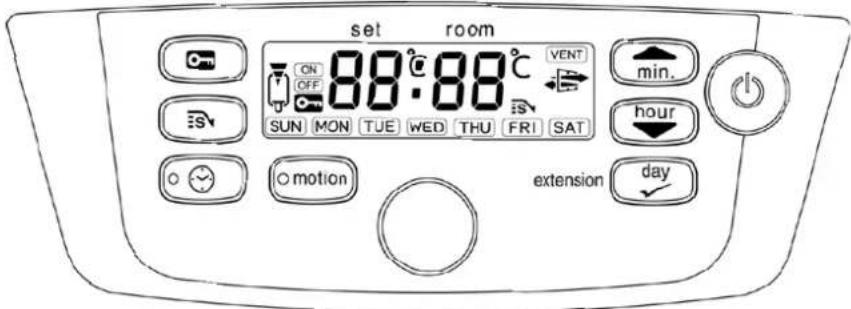

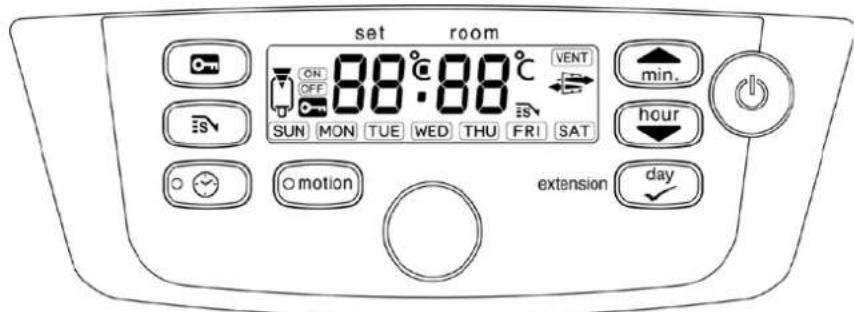

G LE ROLE DE L'AFFICHEUR NUMERIQUE

L'afficheur numérique ⑫ sert non seulement à afficher l'heure et la température (consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l'afficheur vous indique ce qui se passé:

En cas de panne, l'afficheur numérique vous indique ce qui se passe.

CODE

E- Surchauffede l'appareil.

F- 0 Panne de courant secteur.

E - I Thermostat defectueux.

F - I Thermistance du bruleur defectueuse.

ACTION

Laissez refroidir, puis rallumez.

Rallumez l'appareil.

Contactez-vous revendeur.

Contactez votre revendeur.

F

E - 2 Problèmes de mise en marche. Contactez votre revendeur.

E- 5 Protection anti-renversement. Rallumez l'appareil.

E - E Mauvaise combustion. Contactez notre revendeur.

E- 7 Température ambiente Rallumez l'appareil.

supérieure à 32^ si nécessaire.

E - B Moteur soufflant defectueux. Contactez votre revendeur.
E-9 Filtre a air encrassé ou Nettoyez le filtré.

Pompe à combustible encrassée. Contactez vous revendeur.

50 H L'appareil a fonctionné sans interruption

pendant 50 heures et s'est eteint

automatiquement. Rallumer l'appareil.

--:---+ Combustible epuisé. Remplissez le réservoir amovible.

Manque d'aération. Aérer.

E-11 + Manque d'aération. Aérer.

VENT

Si la panne persiste ou en cas de doute, vous nevez toujours contacter votre revendeur Zibro.

ARRET AUTOMATIQUE

Cet apparéil est équipé d'un système de sécurité qui étèint le poële après 50 heures de fonctionnement sans interruption. L'écran affiche alors l'information 50Hr . Si vous le souhaitez, vous pouvez rallumer l' apparéil en appuyant sur le bouton (MARCHE/ARR T) (voir chapitre D).

SYSTEME AUTONETTOYANT

Si l'appareil fonctionne en puissance maxi durant deux heures, le nettoyage de la chambe de combustion s'effectue automatiquement. L'afficheur numérique va passer progressivement de CLOS à CLOI. Durant ces 5 minutes de nettoyage automatique, l'appareil sera en position mini. L'opération de nettoyage effectuee, l'appareil mobile de chauffage a combustible liquide.

MODE D'EMPLOI DU DETECTEUR DE MOUVEMENT

Cet apparéil de chauffage est équipé d'un détecteur de mouvement. Ce détecteur est placé sur le panneau frontal de l'appareil et capte tous les mouvements qui intervennent face à l'appareil, jusqu'à une distance maximale de 7 metres et dans une aire délimitée par un angle de 80^ sur un axe horizontal et de 20^ sur un axe vertical (voir schéma). Si aucun mouvement n'a été détecté dans cette zone pendant 10 minutes lorsque l' apparéil fonctionne, ce dernier va alors automatiquement BASCER sur le mode de combustion inférieur. De ce fait, la consommation de combustible se trouvera réduite.

Mise en route du détecteur;

La mise en route du détecteur de mouvement n'est possible que lorsque l'appareil se trouve deja en fonctionnement. Appuyez sur le bouton "Motion". Un signal sonore se déclenché et une diode verte « Motion » s'allume.

Si le capteur ne detecteaucun mouvement dans la zone decrite ci-dessus pendant dix minutes,le niveau de combustion sera ralenti au niveau inférieur.La diode du detecteur reste alors allumée.Des que le detecteur capte un mouvement,la diode se met a clignoter.Le niveau de combustion se trouve alors automatiquement ramené au niveau du réglage initial.

Mise hors service du détecteur;

Il suffit de presser à nouveau le bouton "Motion". Un signal sonore retentit et la diode « Motion » s'est.

H: Quand I'indication apparait sur I'ecran, la sécurité enfants a ete activee.

I: Quand la fonction SAVE est activée I'appareil s'allumera et s'eteindra afin de maintainir la température dans une certaine marge spécifiée.

J:Aprres que I'indication FUEL est apparue, I'ecran affichera les minutes qui vous restent avant que le réserve soit vide.

K: Si la lampe temoin
(VENT) clignote, vous devez
aérer davantage

H VERROUILLAGE DE SECURITE ENFANTS

Vous pouvez utiliser le verrouillage de sécurité enfants pour éviter toute modification accidentelle des réglages de l'appareil. La seule touche qui n'est pas verrouillée par le bouton sécurité enfants est le bouton de mise en marche ⑤ Si l'appareil est étant et que le bouton verrouillage est activé, l'appareil ne peut pas s'allumer. Activez le verrouillage de sécurité en appuyant la touche KEY LOCK pendant plus de 3 secondes. L'indication KEY-LOCK (®) apparaître sur l'écran (fig H), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK.

L'UTILISATION DE LA TOUCHÉ ÉCONOMIQUE 'SAVE'

La fonction 'SAVE' vous permet de limiter la température. Si cette fonction est active, l'appareil s'éteindra automatiquement si la température ambiente (ROOM) dépasse de 3^ la température désirée (SET). Si la température ambiente est en dessous ou égale à la température désirée, l'appareil se rallumera automatiquement. Pour activer la fonction 'SAVE', appuyez sur la touche correspondante ⑦ paraitra sur l'écran pendant (fig. I). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

Meme sans la fonction 'SAVE', votre apparéil veille à ce que la température désirée soit approximativement maintainue en ajustant sa capacité de chauffage. 'SAVE' est une position économique que vous employez lorsque, par exemple, vous n'êtes pas liént dans la piece ou pourmaintenir la température de la piece en position "Hors gel".

J L'INDICATEUR 'FUEL'

Après que l'indication FUEL est apparue, vous disposez encore de 10 minutes de combustible. Un compte à rebours s'effectue sur l'afficheur numérique (fig. J). Vous entendez un signal d'alarme toutes les 2 minutes, vous indiquant que vous doivent faire le plein de combustible. Vous avez lechioix entre 2 possibilités:

Vous intervenez en replissant le réserve amovible, l'appareil reprend son fonctionnement normal.
Vous appuyer sur le bouton 'extension' 19, alors vous disposez de 60 minutes de combustible. L'appareil se met en mode réduit.

Un compte à rebours s'effectue sur l'afficheur numérique (fig. J). Lorsqu'il ne reste que 10 minutes de combustible, vous entendez le signal d'alarme toutes les 2 minutes.

Si vous n'intervenez pas, l'appareil s'éteint de lui-même. L'indicateur 'FUEL' se met alors à clignoter et l'afficheur numérique affiche quatre tirets (---).

Si l'appareil a entierement epuisé son combustible, une fois le plein effectué, vous ne devez attendre que le voyant 'FUEL' s'éteigne avant de rallumer l'appareil.

K L'INDICATEUR 'VENT' VENT

Lorsque la pièce n'est pas suffisamment aérée, un signal sonore intermittent retentira (environ une fois toutes les 30 secondes) et l'indicateur VENT clignotera. Lorsque ce signal retentit, veillez à moins aérer la pièce (p. ex. en ouvrant davantage une porte ou une fenêtre), afin d'éviter que l'appareil ne se coupe. Dans que la pièce est moins aérée, l'indicateur VENT et le signal sonore seront

desactivés. Si l'aération reste insuffisante, l'appareil se coupe automatiquement. Dans ce cas, E - I est affiché et l'indicateur (VENT) et l'indicateur est allumé. Dés que la piece est moins aérée (p. ex. après ouverture plus grande d'une porte ou d'une fenêtre), l'appareil peut être allumé en appuyant une nouvelle fois sur le bouton (13).

Filtre à combustible

LENTRETIEN

Avant d'effectuer l'entretien de votre apparéil, vous doivent éteindre celui-ci et le laisser refroidir. Notre Zibro exige peu d'entretien. Mais vous doivent nettoyer chaque semaine le filtrre à air ⑧ et le cache du ventilateur ⑨ à l'aide d'un aspirateur, et la grille ② à l'aide d'un chiffon. Retirez de temps à autre le filtrre à air pour le nettoyer à l'eau savonnée (fig. L). Veillez à ce que le filtrre à air soit bien sec avant de le remettre en place.

Vérifiez aussi régulièrement le filtré à combustible:

1 Enlevez le réserve amovible ⑦ hors de l'appareil puis retirez le filtré à combustible (fig. M). Ayez un chiffon à portée de main pour essuyer le combustible restant.
2 Retirez le filtré à combustible et nettoyez-le avec du petrole ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!)
3 Remettez le filtré à combustible en place dans l'appareil.

Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

Les réparations, le remplacement des pieces importantes et le travail sur les éléments de sécurité ne doivent être executés que par des spécialistes/agres (et reconnus par le fabricant ou l'importateur). Avant derialcder à son entretien, laissez l'appareil refroidir.

Si le cable d'alimentation de cet apparéil est endommagé, son remplacement (type H05 VV-F) doit être réalise par le fabricant, ou par un atelier de réparation reconnu par l'importeur, afin d'éviter un danger.

M ENTREPOSAGE (FIN DE LA SAISON)

En fin de saisson, rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saisson suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observe les règles en vigueur dans votre commune concernant les déchets chimiques.

Dans tous les cas, vous doivent commencer la nouvelle salle avec du combustible neuf. Lorsque vous reutiliserez votre apparéil suivez les instructions de mise en marche (dès chapitre A).

N TRANSPORT

Afin d'eviter les fuites de combustible durant le transport de l'appareil, vous doivent prendre les précautions suivantes:

Bouchon de transport

1 Laissez l'appareil refroidir.
2 Retirez le réservoir amovable ⑦ de l'appareil et retirez le filtré à combustible (voir le chapitre L, fig. M). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conserve le filtré et le réservoir amabile independamment de l'appareil.
3 Mettez le bouchon de transport à la place du filtré à combustible (fig. N) et enforcez-le bien. Le bouchon de transport permet d'éviter autant que possible les fuites de combustible, pendant le transport du poèle.
4 Transportez l'appareil toujours en position verticalie.
5 Avant de transporter le poèle, ou si vous y avez versé accidentellement le mauvais combustible, videz le réservoir fixe à l'aide d'une pompe à combustible. Retirez d'abord le filtré à combustible avant d'insérer la pompe. Faites de même si le réservoir à combustible contient de l'eau.

O SPECIFICATIONS TECHNIQUES

Allumage électrique
Combustible Combustible liquide pour apparueils
mobiles de chauffage
(Arrêté du 8/1/1998 et du 18/7/2002)
Puisance nominale moyenne	255 g/h	3050 Watt
Puisance calorifique max.	388 g/h	4650 Watt
Puisance calorifique min.	121 g/h	1450 Watt
Conseiller pour des pieces normalement	minimum 75	maximum 190
airées (m3)**
Ne convient pas pour des pieces de	72 m3	29 m2
volume inférieur à
renouvellement de l'air (m3)**
Consommation de combustible (l/heure)*	0,484
Consommation de combustible (g/heure)*	388
Autonomie du réserve (heures)	minimum 15,7	maximum 50,3
Contenance du réserve amovible (litres)	7,6
Poids (kg)	13,5
Dimensions (mm)	largeur	550
(plateau inférieur compris)	profondeur	328
	hauteur	445
Accessoires	pompe à main
bouchon de transport
Tension secteur	230 V - AC / 50 Hz
Consommation électricquè	allumage	320 W
	continu	26W
Niveau sonore	minimum 24dB	maximum 37dB
Valeur nominale de fusible	250V, 5A
Surveillance de la qualité de la ventilation (renouvellement d'air):
Mesure directe du taux de CO2 (NDIR CO2-sensor E-Guard 20).

• En cas de réglage en position maximale ** Ces valeurs sont données à titre indictif

Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995) et EN 50-165 (08/97)

Votre appeareil Zibro Laser est couvert par une garantie de 4 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

1 Nous rejetsions exprésément toute autre demande d'indemnisation, y compris en cas de préjudice indirect.
2 La réparation ou le changement de pieces effectuels dans la période de garantie n'entraine pas la reconduction de la garantie.
3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au l'appareil, usage de pieces non d'origine, réparations de l'appareil effectuees par des tiers.
4 Les pièces sujéttes à l'usure normale, comme le tamis et la pompé à main ne sont pas couvertes par la garantie.
5 La garantie s'applique uniquement si vous presentez le bon d'achat d'origine, dated et ne portant pas de modifications.
6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible r approprié peut même être dangereux*.
7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pieces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produces une combustion incontrollable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l'appareil mais éteignez-le immédiatement. En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

11 CONSEILS POUR UN USAGE EN Toute SÉCURITÉ

1 Surveiliez les enfants présents, ils ne doivent enaucun cas jouer l'appareil.
2 Ne déplacez pas l'appareil lorsqu'ilCHAFFE ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entrepandre l'entretien de l'appareil.
3 Placez l'avant de l'appareil à au moins 1,5 metre du mur, des rideaux et des meubles.
4 N'utilisez pas l'appareil dans des pieces poussiereuse ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l'appareil pres d'un point d'eau (bain, douche, piscine, etc.).
5 Eteignez l'appareil avant de sortir ou d'aller vous coucher. Si vous neccess给你们 absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant.
6 Conserve le combustible exclusivement dans des réservoirs et bidons adaptés.
7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et nombre (la lumière solaire dégrade la qualité du combustible).
8 N'utilisez jamais l'appareil dans des endroits ou des gaz, solvants ou vapeurs nocifs (par exemple: gaz d'échéppement ou vapeurs de peinture) peuvent être prênts.
9 La grille de l'appareil devient brulante. Ne pas couvrir l'appareil (risques d'incendie).
10 Aérez toujours suffisamment.
11 Cet apparéil n'est pas concu pour des utilisateurs (y compris les enfants) quiprésentent un handicap moteur, mental ou sensoriel, ou qui manquent d'expérience et de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécurité.

Ne pas jeter vos apparèels électriques avec vos ordures menagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute i concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

WEEK TIMER

Exemple de programmation du Week Timer intégré:

	Lundi Mardi Mercredi Jeudi Vend						redi Samed	Dimanche
P1 ON 6:30	6:30	6:30	6:30	6:30	6:30	10:00	9:00
P1 OFF 8:45	8:45	8:45	8:45	8:45	23:00	23:00
P2 ON 12:00	15:00		18:00	12:00		12:00
P2 OFF 14:00	23:00		23:00	14:00		14:00
P3 ON 18:00	18:00		18:00
P3 OFF 23:00	23:00	23:00

• Un maximum de 3 programmes par jour est possible
• Chaque jour de la période peut êtreprogramme de façon différente.
• Intervalle de temps minimal entre 2 mises en route/ arrêt ou entre 2 programmes : 1 heures
  Il est possible de désirir d'utiliser ou non le Week Timer.
• Les programmes sont sauvégardées dans la mémoire, même si l'appareil est débranché.

PROGRAMMATION DU WEEK TIMER

TUE

Eteindre l'appareil s'il fonctionne. Appuyer sur le bouton "timer" ⑥. Vous doivent avoir programmé l'heure et le jour actuelle. Sélectionner le jour que vous souhaitezprogrammer à l'aide des touches de réglage ⑤. En appuyant la touche ▲ une seule fois, vous augmentez la valeur petit à petit. En appuyant la touche ∨ vous diminuiez la valeur petit à petit.

MON

Appuyer sur extension/day/set 19 pour selectionner le jour désire. L'écran affiche alors:

A l'aide des touches et 15 , vous pouvez désir les programmes P1, P2 ou P3. Vous pouze également désir l'option Copy (voir parrapège « copier une programmation d'un jour à l'autre).

Appuyer sur extension/day/set 19 pour selectionner le programme desired.

A l'aide des touches de réglage ⑤, désissez l'heure à laquelle le convecteur s'allumera. En appuyant la touche ▲ une seule fois, vous augmentez la valeur petit à petit. En appuyant la touche ∨ vous diminuez la valeur petit à petit. Appuyer sur extension/day/set pour confirmer l'heure désirée de mise en route.

A l'aide des touches de réglage ⑤, désissez ensuite les minutes pour compléter l'heure désirée de démarrage. En appuyant la touche ▲ une seule fois, vous augmentez la valeur petite à petit. En appuyant la touche ∨ vous diminuerez la valeur petite à petit. Appuyer sur la valeur petite à petit. Appuyer sur extension/day/set ⑩ pour confirmer les minutes pour la mise en route.

A l'aide des touches de réglage ⑤, désisissez ensuite l'heure à laquelle le convecteur s'éteindra. En appuyant la touche ▲ une seule fois, vous augmentez la valeur petit à petit. En appuyant la touche ∨ vous diminuez la valeur petit à petit.

Appuyer sur extension/day/set ⑨ pour confirmer l'heure d'arrêt de l'appareil.z ensuite l'heure à laquelle le convecteur s'eteindra.

A l'aide des touches de réglage 15, désissez ensuite les minutes pour compléter l'heure désirée d'arrêt de l'appareil. En appuyant la touche ▲ une seule fois, vous augmentez la valeur petite à petit. En appuyant la touche ∨ vous diminuez la valeur petite à petit. Appuyer sur extension/day/set 19 pour confirmer les minutes de l'arrêt.

Les indications du programme 1 pour lundi sont enregistrées et l'écran indique SET pendant 3 secondes.

Après ces 3 secondes, désirsir un autre jour pour une nouvelle programmation oumettre fin au mode programmation en appuyant sur la touche timer.

Appuyez sur le bouton timer pour quitter le mode weektimer et revenir à l'heure et le jour de l'affichage parSEAime. Le voyant timer s'eteint.

COPIER UNE PROGRAMMATION D'UN JOUR À L'AUTRE

Utiliser la fonction copier (copy) si vous souhaitez la même programmation pour plusieurs jours de la semaine.

TUE

Eteindre l'appareil s'il fonctionne. Appuyer sur le bouton timer 16. Utiliser les touches de réglage 15 jusqu'à ce que le jour que vous souhaitez copier apparaisse à l'écran.

MON

Appuyer sur la touche extension/day/set 19 pour selectionner le jour. Apparait alors a l'écran :

MON

Utiliser les flèches et ▲ pour désirer COPY. Appuyer sur extension/day/set pour selectionner la fonction copy.

TUE

Utiliser les flèches et ▲ 15 pour désirir le jour à partir duquel la programmation doit être copiee. Appuyer sur extension/day/set 9 pour confirmer le jour choisi.

MON

Les indications du programme du mardi sont enregistrées et l'écran indique SET pendant 3 secondes.

Attendre 3 secondes puis besoinir un autre jour à copier oumettre fin à la programmation en appuyant sur la touche timer.

Eteindre votre convecteur en appuyant sur le bouton marche/arrêt. Appuyer sur le bouton timer 16 ensuite et levoyant timer s'allumera. L'appareil de chauffage s'éteint. Les indications on/off indiquées sur l'écran vous indique si l'appareil est en fonctionnement ou non.

Quand l'appareil est arrêté par la programmation du Week timer, l'indication off est visible. L'écran affiche l'heure et le jour.

Quand le programmateur est en fonction, l'indication on est visible. L'écran indique alors la température désirée et la température réelle de la piece.
