DN70543 - Carte réseau / adaptateur Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau USB sans fil
Interface hôte	USB 2.0 (compatible USB 1.1)
Normes WiFi	IEEE 802.11b/g/n
Bande de fréquence	2,4 GHz (2412-2472 MHz pour HT20, 2422-2462 MHz pour HT40)
Débit maximal	Jusqu'à 150 Mbit/s (802.11n)
Puissance d'émission	< 20 dBm (EIRP)
Sécurité sans fil	WEP, WPA, WPA2, WPS
Systèmes d'exploitation supportés	Windows Vista, 7, 8, 10
Pilotes fournis	CD-ROM (autorun.exe)
Version matérielle	V1.0
Version du firmware	1030.38
Connecteur	USB Type-A mâle (directionnel)
Alimentation	Bus USB (5 V, max 500 mA)
Dimensions (L x l x H)	Environ 25 x 15 x 10 mm
Poids	Environ 8 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 90 % (sans condensation)
Contenu du coffret	Adaptateur USB, CD de pilotes, guide d'installation rapide
Garantie	2 ans (constructeur)
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - DN70543 Digitus

Comment installer l'adaptateur USB Digitus DN-70543 ?

Insérez l'adaptateur dans un port USB 2.0. Insérez le CD des pilotes et exécutez 'autorun.exe'. Cliquez sur 'Install Driver' et suivez les instructions. Après l'installation, redémarrez l'ordinateur. Utilisez l'utilitaire de l'adaptateur pour vous connecter à un réseau WiFi.

Quel système d'exploitation est compatible ?

Le DN-70543 est compatible avec Windows Vista, 7, 8 et 10. Les pilotes sont fournis sur le CD. Pour d'autres OS, vérifiez la compatibilité sur le site du fabricant.

Comment connecter l'adaptateur à un réseau WiFi ?

Après l'installation des pilotes, lancez l'utilitaire de l'adaptateur (icône dans la barre des tâches). Cliquez sur 'Available networks', sélectionnez votre point d'accès, puis 'Add to Profile'. Saisissez la clé de sécurité si nécessaire et validez.

L'adaptateur est-il compatible avec le réseau 5 GHz ?

Non, le DN-70543 fonctionne uniquement sur la bande 2,4 GHz (802.11b/g/n). Il ne supporte pas le 5 GHz.

Que faire si l'ordinateur ne détecte pas l'adaptateur ?

Vérifiez que le port USB fonctionne. Essayez un autre port. Assurez-vous d'installer les pilotes avant d'insérer l'adaptateur. Si le problème persiste, mettez à jour les pilotes via le site www.assmann.com.

Comment installer les pilotes sans CD ?

Téléchargez les pilotes depuis le site officiel d'Assmann (www.assmann.com). Recherchez le modèle DN-70543. Extrayez le fichier ZIP et exécutez 'setup.exe' ou installez manuellement via le Gestionnaire de périphériques.

L'adaptateur possède-t-il un bouton WPS ?

Non, le DN-70543 ne dispose pas de bouton WPS physique. La configuration WPS se fait via le logiciel utilitaire fourni.

Quelle est la portée maximale de l'adaptateur ?

La portée dépend de l'environnement. En intérieur, comptez environ 30 mètres (obstacles réduisent la portée). En extérieur, jusqu'à 100 mètres en visibilité directe.

Puis-je utiliser l'adaptateur sur un téléviseur ou une console de jeu ?

Oui, si l'appareil dispose d'un port USB et supporte les pilotes de l'adaptateur. La compatibilité avec les OS autres que Windows n'est pas garantie.

Comment contacter le support technique Digitus ?

Consultez le site www.assmann.com pour les coordonnées. Vous pouvez également écrire à l'adresse postale : Assmann Electronic GmbH, Auf dem Schuffel 3, 58513 Lüdenscheid, Germany.

MODE D'EMPLOI DN70543 Digitus

Guide d'installation rapide

DN-70542 Rev.2 · DN-70543 Rev.2

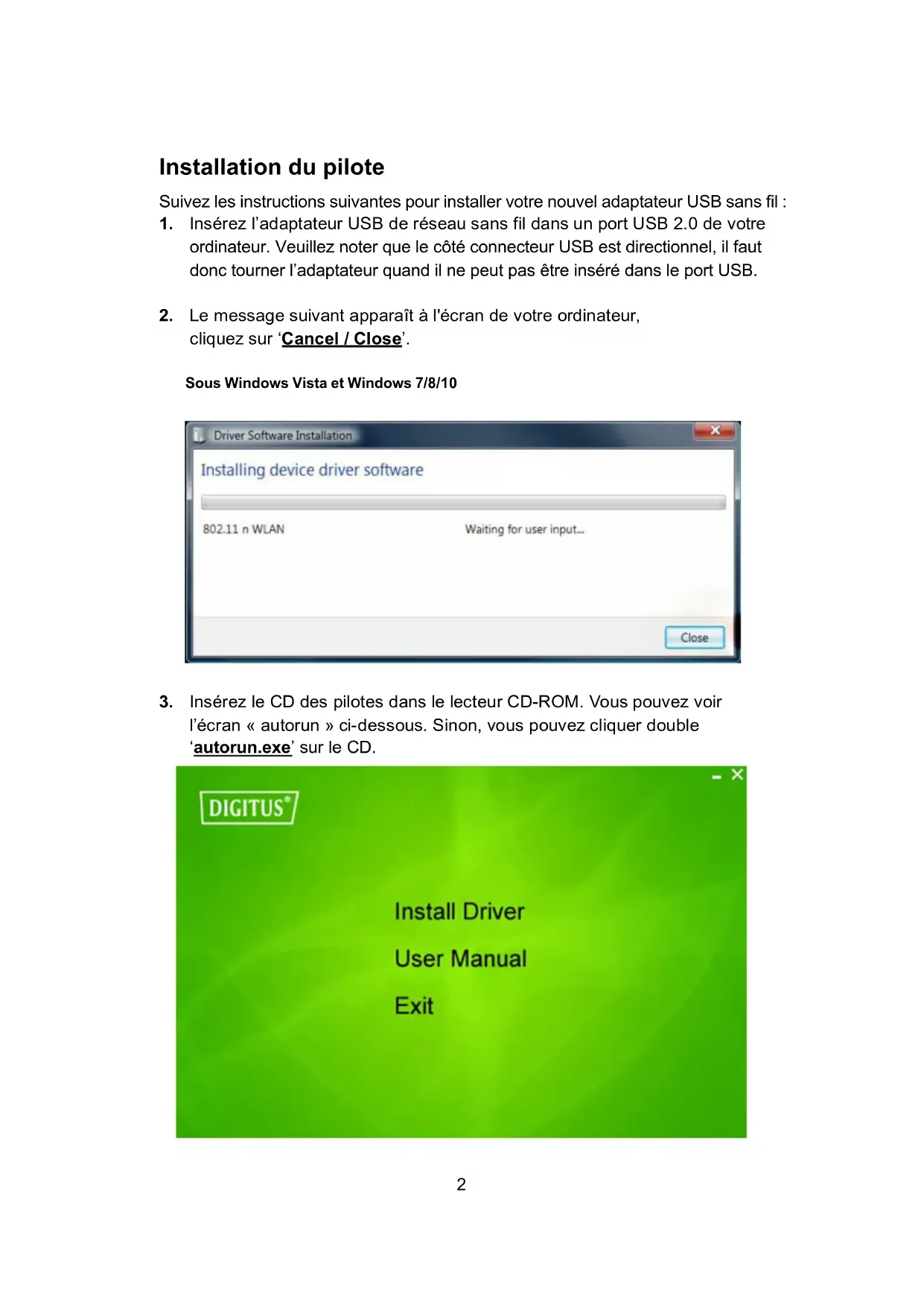

Installation du pilote

Suivez les instructions suivantes pour installer votre nouvel adaptateur USB sans fil :

1. Insérez l'adaptateur USB de réseau sans fil dans un port USB 2.0 de votre ordinateur. Veuillez notes que le côte connecteur USB est directionnel, il faut donc tournier l'adaptateur quand il ne peut pas être inséré dans le port USB.

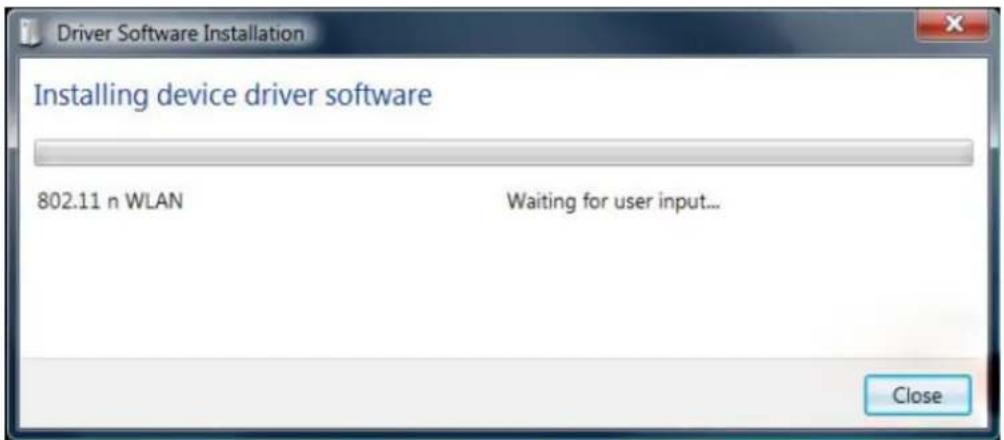

2. Le message suivant apparait à l'écran de votre ordinateur, cliquez sur 'Cancel / Close'.

Sous Windows Vista et Windows 7/8/10

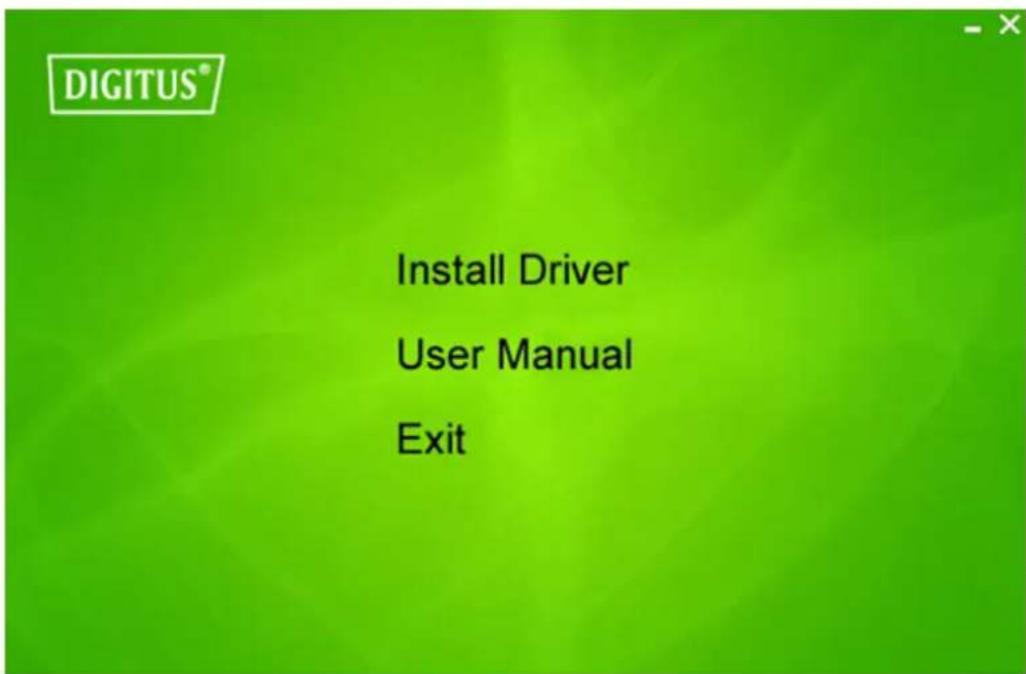

1. Insérez le CD des pilotes dans le lecteur CD-ROM. Vous pouvez voir l'écran « autorun » ci-dessous. Sinon, vous pouvez cliquer double 'autorun.exe' sur le CD.

Cliquez sur 'Install Driver' pour lancer la procEDURE d'installation.

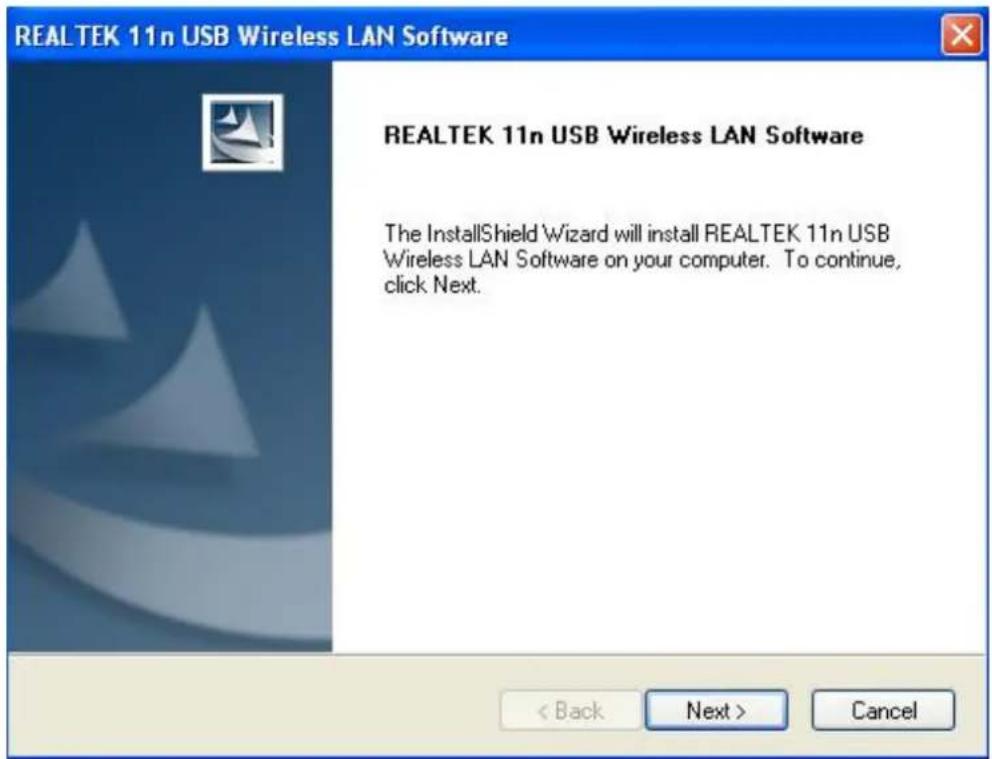

1. La Procedure d'installation va s'afficher. Cliquez sur 'Next' pour continuer.

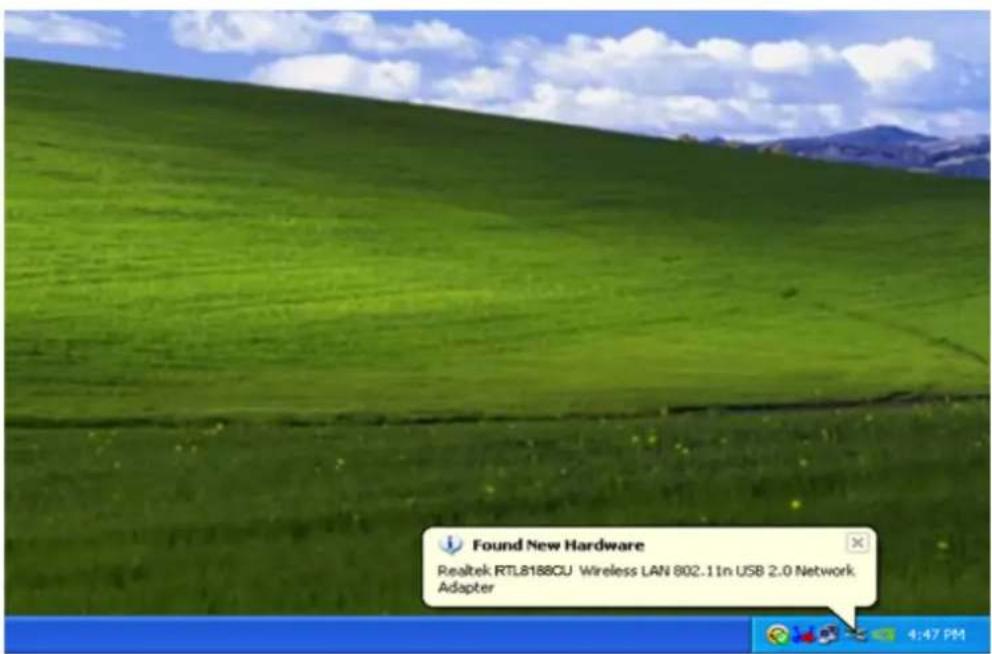

1. Insérez l'adaptateur USB de réseau sans fil (DN-70542/DN-70543) dans un port USB 2.0, le système trouvera le nouveau programme et installer a automatiquement les drivers.

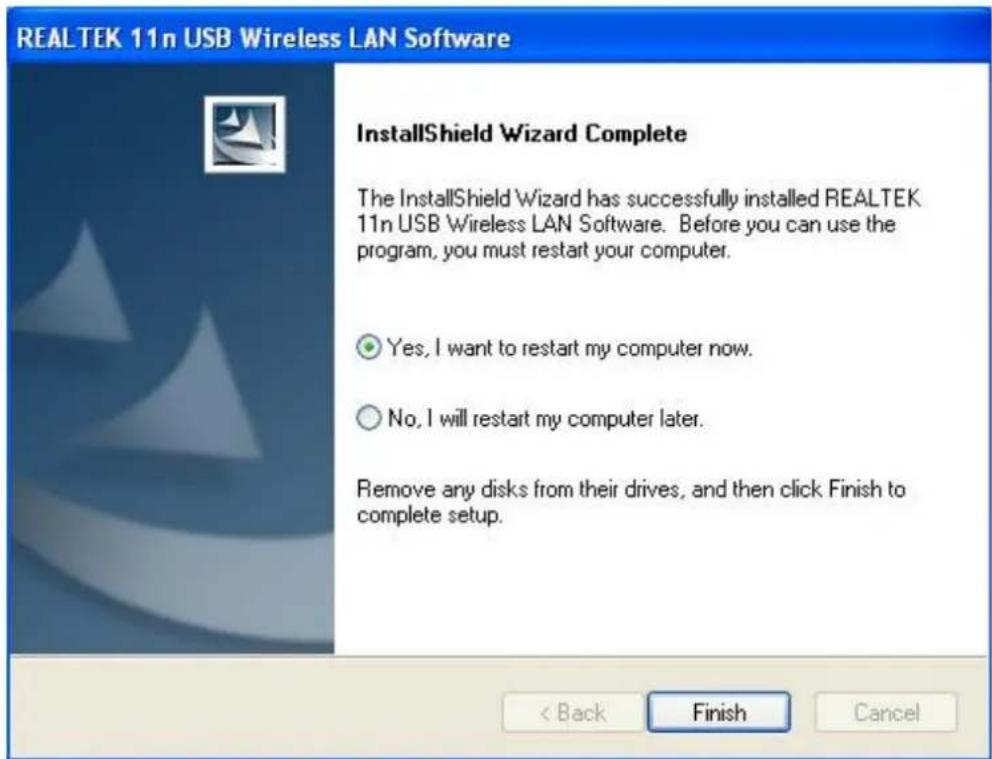

1. Une fois l'installation terminée, il sera demandé à l'ordinateur de se réinitialiser. Vous pouvez cliquer 'Finish' et réinitialiser l'ordinateur pour finir l'installation du driver.

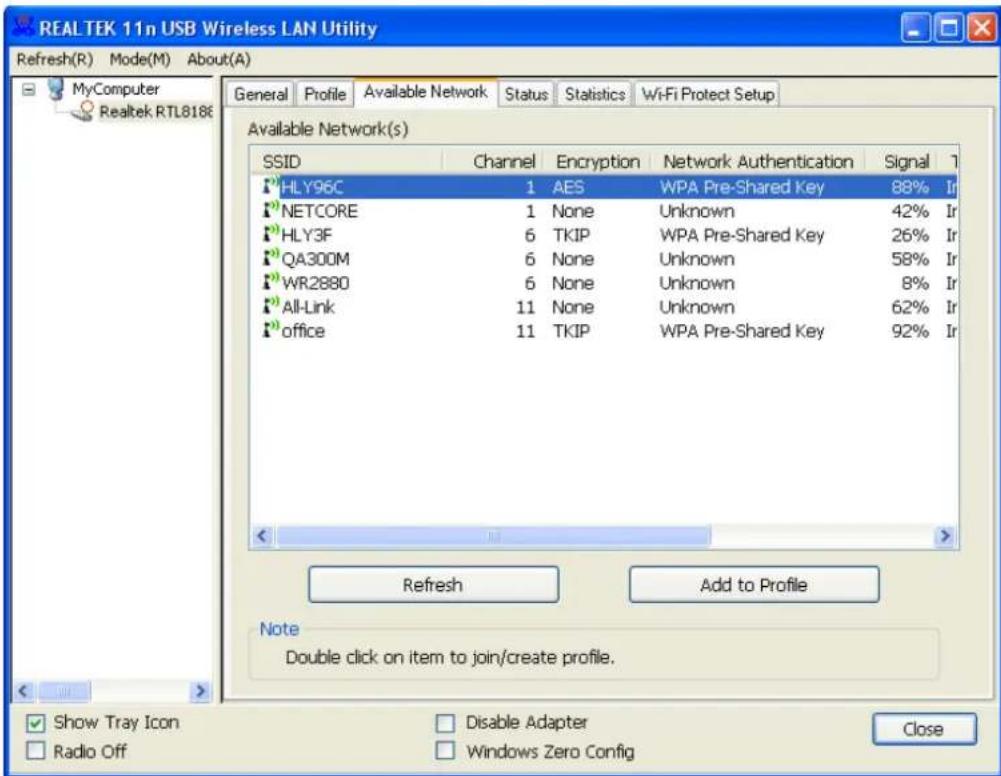

1. Apres avoir terminé l'installation du driver, cliquez Utilité d'adaptateur sur la barre de commande ou dans le fichier des programmes. Cliquez "available networks", Sélectionnez le point d'accès que vous voudriez connecter et appuyez la touche "Add to Profile".

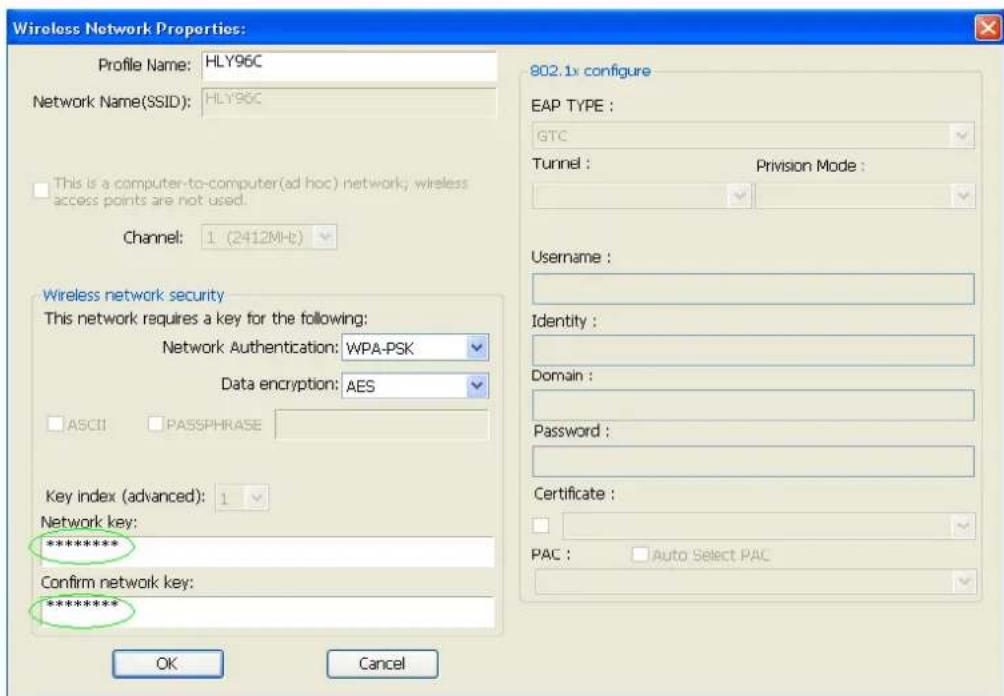

1. Le cas échéant, replissez les informations de sécurité puis cliquez "OK" pour connecter le réseau sans fil.

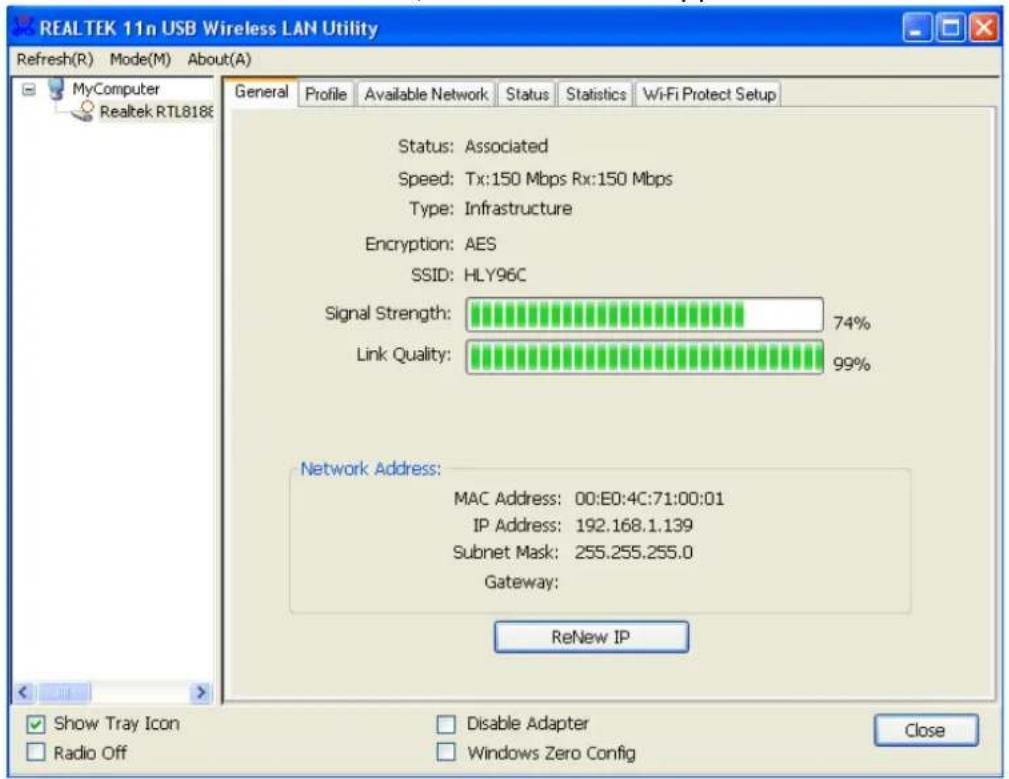

9. Une fois la connexion reussie, l'écran de statut apparaitra.

DN-70542 Description technique Gamage de fréquence : 2412MHz-2472MHz for 802.11b, g, n/HT20 2422MHz-2462MHz for 802.11n/HT40 Puisance de transmission : < 20 dBm EIRP Version du matériel : V1.1 Version du matériel : 1030.38

DN-70543 Description technique Gamage de fréquence : 2412MHz-2472MHz for 802.11b, g, n/HT20 2422MHz-2462MHz for 802.11n/HT40 Puisance de transmission : < 20 dBm EIRP Version du matériel : V1.0 Version du matériel : 1030.38

Par la presente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schuffel 3

58513 Lüdenscheid

Germany

CE
