HVE9011R - Extension audio/video LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur d'extension audio/vidéo HDMI
Marque	LevelOne
Modèle	HVE-9011R
Catégorie	Extension audio/vidéo
Fonction principale	Extension de signaux HDMI sur câble Ethernet
Technologie de transmission	HDMI sur IP, PoC (Power over Cable)
Résolution maximale	Jusqu'à 1080p à 60 Hz (estimation)
Distance maximale	Jusqu'à 100 m sur câble Ethernet Cat5e/6
Connecteurs	1 entrée HDMI, 1 sortie HDMI, 1 port RJ45, 1 entrée IR (rond), 1 sortie IR (stick), 1 prise d'alimentation
Prise en charge IR	Oui, avec câbles IR dédiés (entrée : module rond, sortie : module stick)
Alimentation	Par PoC via câble Ethernet ou adaptateur secteur externe (non fourni)
Consommation électrique	Environ 3 W (estimation)
Gestion EDID	Automatique, sélection de la résolution la plus basse parmi les écrans connectés
Compatibilité	Émetteurs HVE-9011T (1 port) et HVE-9014T (4 ports)
Dimensions (L x l x H)	Environ 10 x 6 x 2,5 cm (estimation)
Poids	Environ 150 g (estimation)
Matériau du boîtier	Plastique ABS
Température de fonctionnement	0 °C à 50 °C (estimation)
Humidité de fonctionnement	10 % à 90 % sans condensation (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou solvants.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Utiliser uniquement avec des câbles compatibles.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de défaut, contacter le service après-vente.
Informations générales	Conçu pour une utilisation en intérieur. Garantie 2 ans (sous réserve des conditions du fabricant).

FOIRE AUX QUESTIONS - HVE9011R LEVELONE

Comment connecter les câbles IR ?

Assurez-vous de respecter le sens : l'entrée IR (module rond) se connecte à la source infrarouge, et la sortie IR (module stick) au périphérique à contrôler. Un branchement incorrect peut endommager les câbles.

Puis-je alimenter l'extendeur uniquement par câble Ethernet ?

Oui, grâce à la technologie PoC (Power over Cable), l'émetteur et le récepteur peuvent s'alimenter mutuellement via le câble Ethernet. Vous pouvez brancher l'alimentation sur l'un ou l'autre, ou sur les deux.

Quelle est la distance maximale prise en charge ?

Avec un câble Ethernet de catégorie 5e ou 6, vous pouvez atteindre jusqu'à 100 mètres de distance entre l'émetteur et le récepteur.

Comment fonctionne la gestion EDID ?

L'émulateur EDID intégré sélectionne automatiquement la meilleure résolution compatible avec tous les écrans connectés (locaux et distants). En cas de branchement ou débranchement d'un écran, la résolution est rafraîchie.

Que faire si l'image ne s'affiche pas ?

Vérifiez d'abord les branchements HDMI et Ethernet. Assurez-vous que l'alimentation est fournie (par PoC ou adaptateur). Redémarrez les périphériques dans l'ordre : extendeurs, écrans, puis sources vidéo.

Puis-je utiliser l'extendeur avec un émetteur 4 ports HVE-9014T ?

Oui, le récepteur HVE-9011R est compatible avec l'émetteur 4 ports HVE-9014T. Notez que dans cette configuration, seul l'émetteur peut fournir l'alimentation PoC au récepteur.

Quels câbles HDMI sont recommandés ?

Utilisez des câbles HDMI de bonne qualité, de préférence HDMI 1.4 ou supérieur, pour garantir une transmission fiable des signaux audio et vidéo.

L'extendeur prend-il en charge le 4K ?

D'après les informations disponibles, cet extendeur est conçu pour des résolutions jusqu'à 1080p. Pour le 4K, veuillez consulter la gamme LevelOne adaptée.

Comment nettoyer l'appareil ?

Débranchez l'appareil, puis nettoyez-le avec un chiffon doux et sec. N'utilisez jamais de liquides, de solvants ou de produits abrasifs.

L'appareil est-il garanti ?

Oui, LevelOne offre une garantie de 2 ans sur ce produit, sous réserve des conditions générales de la marque.

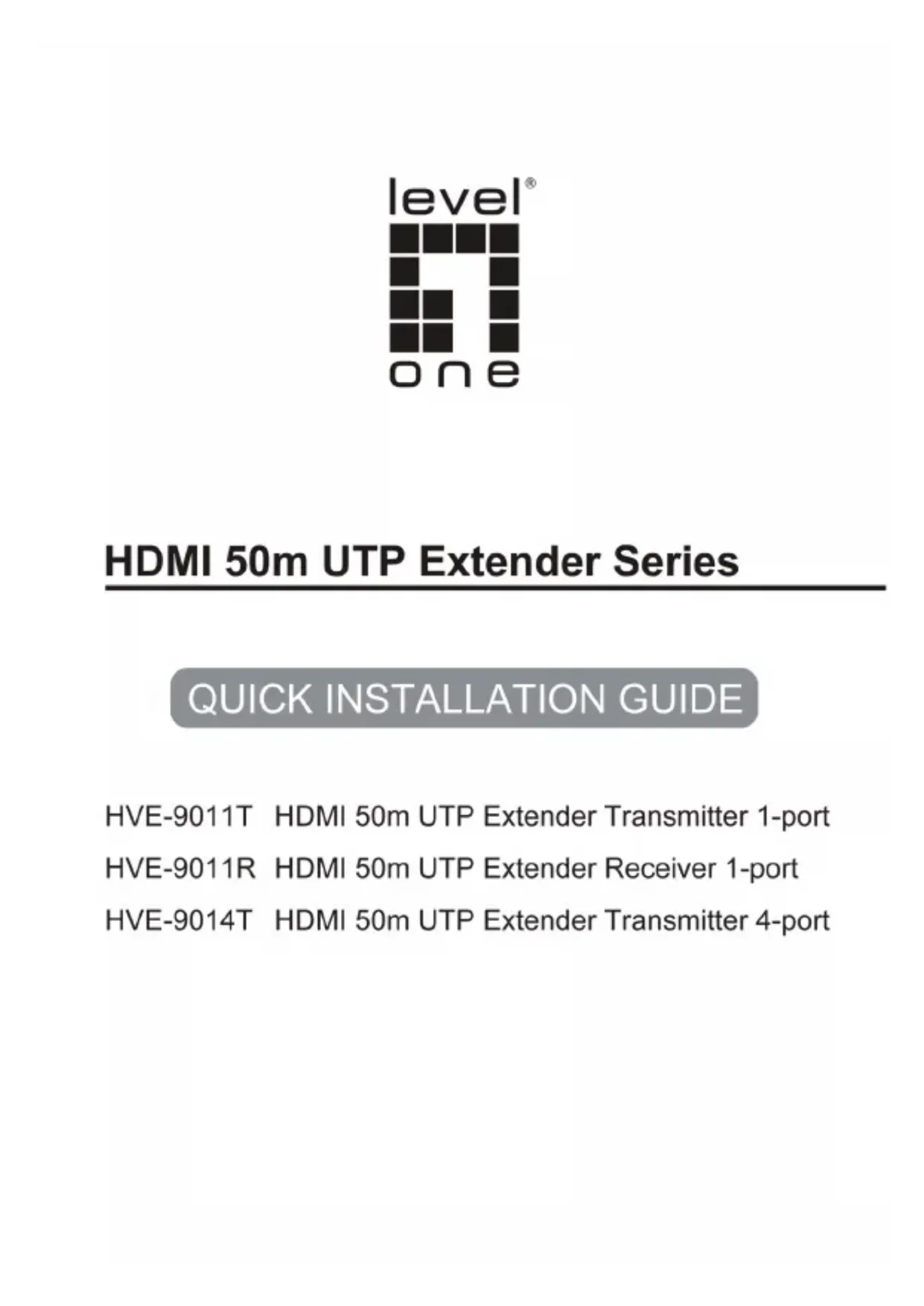

MODE D'EMPLOI HVE9011R LEVELONE

informations importantes au sujet du produit

1. L'émetteur 1 port HVE-9011T et le récepteur HVE-9011R peuvent se fournir mutuellement une alimentation électrique via un câble Ethernet avec la technologie PoC (Power over Cable). Par conséquent, l'entrée d'alimentation peut être installée commodément à l'extrémité émetteur ou récepteur. L'entrée d'alimentation à la fois côté émetteur et récepteur est également possible.
2. L'émetteur 4 ports HVE-9014T peut fournir une alimentation électrique au récepteur HVE-9011R. Cependant, le récepteur HVE-9011R ne peut pas fournir d'alimentation électrique à l'émetteur 4 ports HVE-9014T.
3. Veuillez noter qu'un mauvais raccordement de câbles peut causer des dommages irréversibles aux câbles IR. ENTRÉE IR = Câble avec le module de type ROND SORTIE IR = Câble avec le module de type STICK
4. L'émulateur EDID intégré sélectionne automatiquement le meilleur réglage de sélection applicable pour tous les écrans connectés (locaux et distants). L'émulation rafraîchit en cas de connexion ou de déconnexion de dispositifs d'affichage

Installation

1. Coupez l'alimentation de tous les équipements raccordés, y compris les sources vidéo et les écrans.
2. Connectez tous les câbles en vous référant au schéma ou à la topologie prévue. Branchez le câble d'alimentation, les câbles HDMI entre la source vidéo et l'émetteur et entre le récepteur et les écrans, et raccordez les câbles Ethernet entre émetteurs et récepteurs.
3. AWARE avec connexion par câbles IR. Un mauvais branchement des câbles peut provoquer des dommages irréversibles à la prise des câbles IR.

IR IN = câble avec le module de type ROND

IR OUT = câble avec le module de type FICHE

1. Allumez l'alimentation d'abord des extendeurs, puis des périphériques d'affichage, et enfin des sources vidéo.

2. La gestion EDID intégrée sélectionne automatiquement le réglage de résolution qui peut réussir à afficher sur tous les écrans connectés (locaux et distants). Normalement, la valeur de l'écran de plus faible résolution est sélectionnée. La gestion EDID actualise le réglage lorsque des périphériques d'affichage sont branchés ou débranchés.
