Type de produit	Convertisseur audio/vidéo DVI-D + Audio vers HDMI
Marque	Lindy
Modèle	38164
Entrées	1 x DVI-D (numérique) et 2 x RCA audio stéréo
Sortie	1 x HDMI femelle
Résolutions supportées	480i/p, 576i/p, 720p, 1080i/p @ 50/60 Hz
Normes compatibles	HDMI 1.2a, HDCP 1.1, DVI 1.0
Bande passante vidéo	2,25 Gbps par canal (6,75 Gbps total)
Deep colour	12 bits par canal (36 bits total)
Alimentation	5 V DC, 2 A (adaptateur secteur fourni)
Consommation électrique	5 W max
Poids	Environ 100 g
Dimensions (L x l x h)	Environ 100 x 60 x 25 mm
Garantie	2 ans
Assistance technique	Gratuite à vie
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser uniquement l'adaptateur secteur fourni
Pièces détachées et réparabilité	Contacter le service après-vente Lindy

FOIRE AUX QUESTIONS - 38164 Lindy

Quelles résolutions vidéo sont supportées par le convertisseur Lindy 38164 ?

Le convertisseur supporte les résolutions suivantes : 480i/p, 576i/p, 720p et 1080i/p à 50 ou 60 Hz.

Puis-je connecter un ordinateur avec une sortie VGA ?

Non, le modèle 38164 possède une entrée DVI-D numérique. Pour une source VGA, utilisez le modèle 38165.

Le son est-il transmis via le câble HDMI ?

Oui, le convertisseur intègre le signal audio stéréo (entrée RCA) dans le flux HDMI pour une transmission audio et vidéo sur un seul câble.

Comment installer le convertisseur ?

Connectez votre source DVI au convertisseur, reliez la sortie HDMI à votre écran, branchez l'alimentation 5V, puis allumez la source et l'écran. Aucune configuration n'est nécessaire.

L'appareil nécessite-t-il une alimentation externe ?

Oui, le convertisseur doit être alimenté via l'adaptateur secteur 5V DC/2A fourni pour fonctionner.

Quelle est la bande passante maximale du convertisseur ?

La bande passante est de 2,25 Gbps par canal, soit 6,75 Gbps au total, permettant des résolutions jusqu'à 1080p.

Puis-je utiliser un câble HDMI standard ?

Oui, le convertisseur est compatible avec les câbles HDMI standard. Utilisez un câble de bonne qualité pour des performances optimales.

Que faire si l'image ne s'affiche pas ?

Vérifiez que toutes les connexions sont bien enfoncées, que l'alimentation est branchée et que la source et l'écran sont allumés. Assurez-vous également que la source est réglée sur une résolution compatible.

Le convertisseur est-il compatible HDCP ?

Oui, il supporte HDCP 1.1, ce qui permet de lire du contenu protégé.

Quelle est la durée de garantie ?

Lindy offre une garantie de 2 ans sur ce convertisseur, ainsi qu'une assistance technique gratuite à vie.

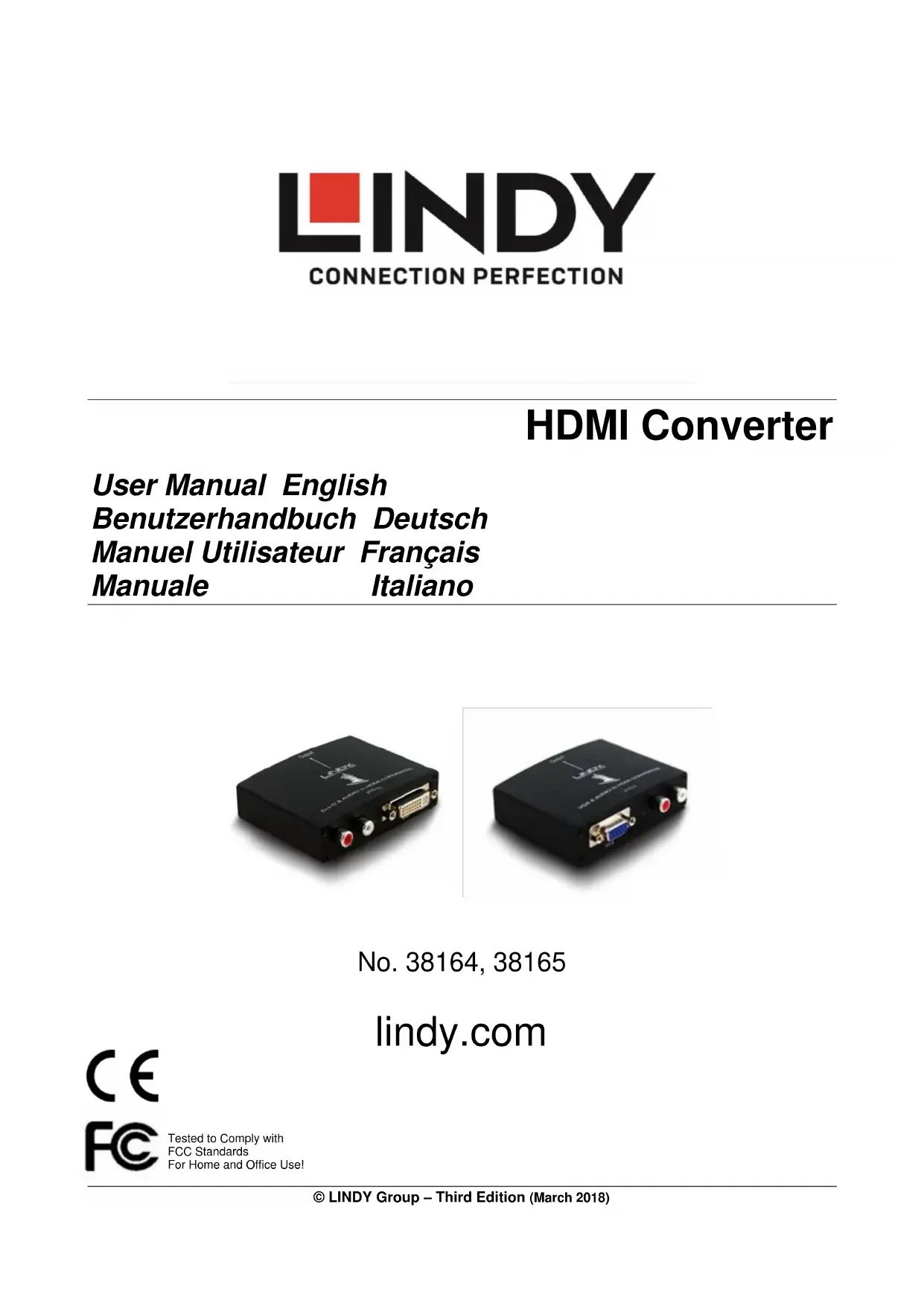

MODE D'EMPLOI 38164 Lindy

Nous sommes heures que vous可以选择 soit porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Ce convertisseur HDMI LINDY est soumis à une durée de garantie LINDY de 2 ans et d'une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future reférence.

Contenu

• Convertisseur HDMI
  Alimentation (5V DC, 2A)
• Ce manuel d'utilisateur

Charactéristiques

Installation simple
- Suppose des résolutions jusqu'à 1080p
- Supporte le son stéreo analogique
- Supporte 12 bits par canal deep colour (36 bits en tout)
- Bande passante: 225MHz/2.25Gbps par canal (6.75Gbps en tout)

Specification

Convertisseur DVI-D & sté reproduction audio vers HDMI - 38164

• Entrée : prises DVI-I (numérique) & sté reproduction audio 2 x RCA
  Sortie:priseHDMI
  Résolutions en entrée/sortie : 480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz
• Supporte les normes : HDMI 1.2a, HDCP 1.1 et DVI 1.0
• Bande passante video: 2.25Gbps par canal
• Consommation : 5W maxi

Convertisseur VGA & sté reproduction audio vers HDMI - 38165

• Entre: prises VGA & audio sté reproduction 2 x RCA
  Sortie:priseHDMI
  Résolutions en entrée/sortie :

• 640x480, 800x600, 1024x768, 1280x720, 1280x768, 1280x960 & 1280x1024 @ 60/75Hz
  480i/p, 576i/p, 720p, 1080i/p @ 50/60Hz

• Supporte les normes : HDMI 1.2a, HDCP 1.1 et DVI 1.0

• Bande passante video: 2.25Gbps par canal
  Consommation: 5W maxi

Visualisation

Vue de l'entréeVue de la sortie

38164 - Convertisseur DVI-D & audio Tous les modeles

DVI-D Single Link Audio stéreo 5V DC 2A HDMI femelle Prise ronde

38165 - Convertisseur VGA & audio

VGA-Femelle Audio stereo

Installation

L'installation de ces 3 convertisseurs HDMI reste la meme, il n'y a pas de configuration à faire car il n'y a pas de changement de résolution du signal d'entrée.

Pour installer le convertisseur HDMI, connectez le cable (non fourni) au convertisseur HDMI, connectez un cable HDMI (non fourni) entre le convertisseur et votre écran, puis connectez l'alimentation, et enfin allumez votre source video et votre écran.

Introduzione

En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement électrique etlectronique.

Chaque Etat membre de I'Union Européenne a mis en application la nouvelle réglementation DEEE de manières légèrement différentes. Veuillez suivre le décret d'application correspondant à l'élimination des déchets électriques ou électroniques de votre pays.
