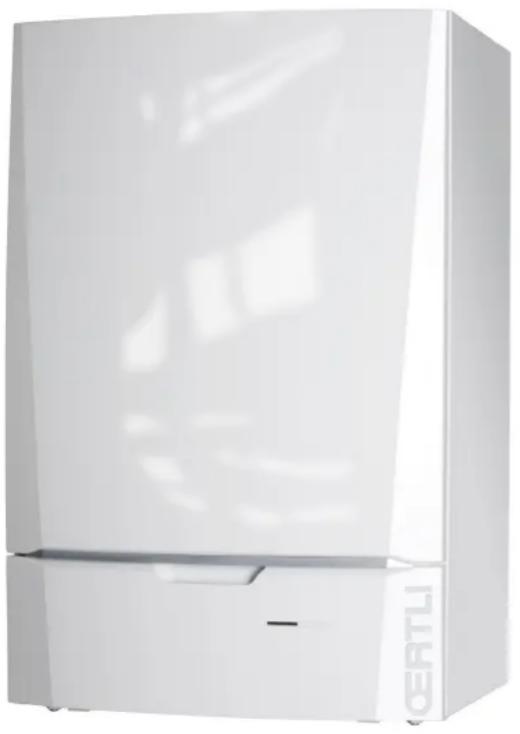

GMR 3035 Condens - Chaudière de chauffage central Oertli - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale gaz à condensation
Marque	Oertli
Modèle	GMR 3035 Condens
Catégorie	Chaudière de chauffage central
Puissance thermique nominale (Prated)	35 kW
Plage de puissance chauffage (80/60 °C)	7,1 – 34,8 kW
Rendement énergétique saisonnier (ηs)	95 %
Efficacité utile à 30 % de puissance (régime basse température)	99,6 %
Classe NOx	5
Alimentation électrique	230 VAC – 50 Hz
Puissance électrique absorbée max.	129 W
Indice de protection électrique	IPX4D
Poids (à vide)	39 kg
Dimensions (H x L x P) estimées	800 x 450 x 350 mm
Contenance en eau du circuit chauffage	2,3 L
Pression d'eau recommandée	0,8 – 1,5 bar
Température max. de service (chauffage)	90 °C
Protection antigel intégrée	Oui (pompe à 7 °C, brûleur à 4 °C)
Fonctions principales	Chauffage, eau chaude sanitaire (ECS), programmation horaire, mode été/hiver/vacances
Entretien et nettoyage	Nettoyage extérieur avec chiffon humide ; entretien annuel par professionnel
Types de gaz compatibles	Gaz naturel H (G20), gaz naturel L (G25), propane (G31)
Niveau sonore (à 1 m, grande allure)	45 dB(A)

FOIRE AUX QUESTIONS - GMR 3035 Condens Oertli

Comment remettre de l'eau dans l'installation si la pression est trop basse ?

Vérifiez la pression sur l'afficheur (doit être entre 0,8 et 1,5 bar). Ouvrez le robinet de remplissage jusqu'à atteindre environ 2 bars, puis purgez les radiateurs pour évacuer l'air. Après la purge, la pression peut baisser ; répétez si nécessaire.

Que faire si le code erreur B14 (manque d'eau) s'affiche ?

Le code B14 indique une pression d'eau inférieure à 0,8 bar. Effectuez un appoint d'eau en ouvrant le robinet de remplissage jusqu'à 1,5 – 2 bars. Si le problème persiste, vérifiez l'absence de fuites et contactez un professionnel.

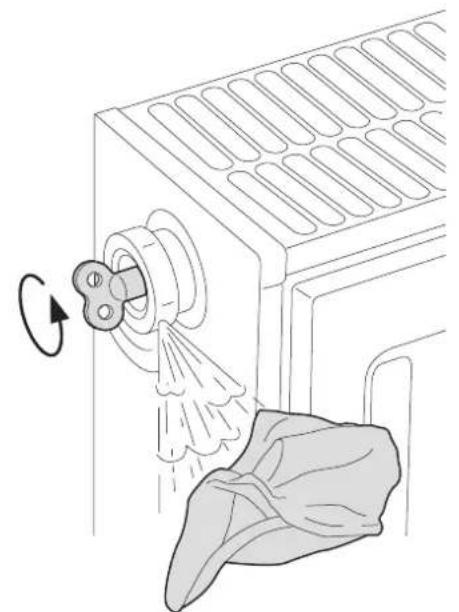

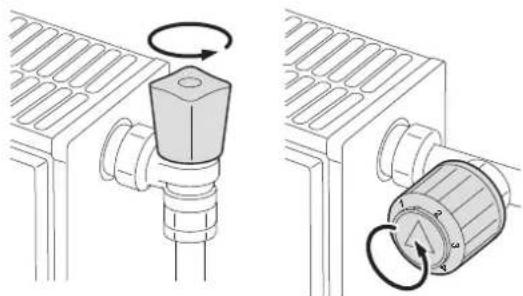

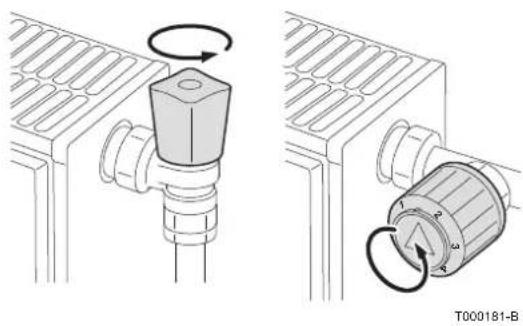

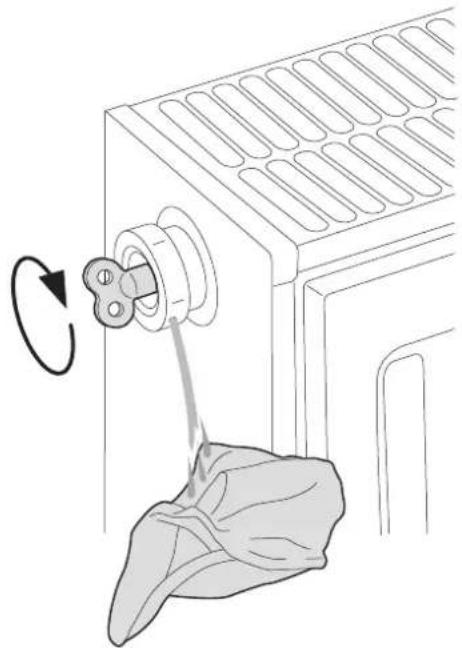

Comment purger l'air des radiateurs ?

Ouvrez tous les robinets des radiateurs, réglez la chaudière à température élevée, attendez que les radiateurs soient chauds puis éteignez la chaudière. Attendez 10 minutes, puis purgez chaque radiateur en commençant par les étages inférieurs à l'aide de la clé de purge. Refermez lorsque l'eau sort.

Quelle est la fréquence d'entretien recommandée ?

Un entretien annuel par un professionnel qualifié est obligatoire. Il inclut le nettoyage intérieur, la vérification de la combustion et le ramonage des conduits. La chaudière affiche également un message RÉVISION quand une visite est due.

Comment régler la température de l'eau chaude sanitaire ?

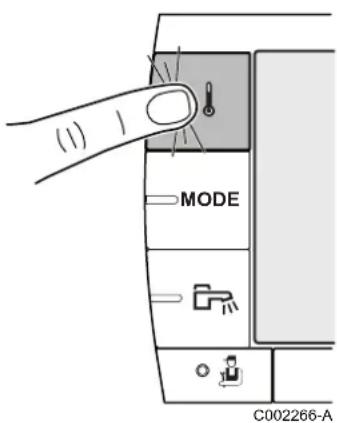

Appuyez sur la touche de réglage des températures (symbole robinet), tournez le bouton rotatif pour sélectionner TEMP.BALLON (ou similaire), appuyez pour modifier, puis tournez pour choisir une valeur entre 10 et 80 °C. Validez en appuyant.

Que signifie le message M04 (révision) ?

Le code M04 indique que la date de révision programmée est atteinte. Si le symbole ? clignote, appuyez dessus pour afficher les coordonnées de l'installateur. Contactez-le pour effectuer l'entretien.

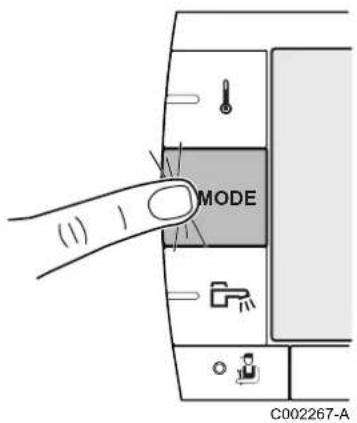

Comment activer le mode vacances ?

Appuyez sur la touche MODE, tournez le bouton rotatif pour sélectionner VACANCES, validez. Vous pouvez définir le nombre de jours (1 à 364). Ce mode maintient une protection antigel et l'antigommage des pompes.

Pourquoi ma chaudière s'arrête-t-elle en affichant un code Lxx ?

Les codes Lxx (ex: L02, L04) sont des défauts graves. Notez le code, éteignez et rallumez la chaudière. Si le défaut persiste, consultez la notice pour la signification et contactez un professionnel. Par exemple, L02 indique un court-circuit sur la sonde départ.

Comment économiser de l'énergie avec cette chaudière ?

Utilisez une programmation horaire adaptée, baissez la consigne à 20 °C, fermez les radiateurs dans les pièces inutilisées, préférez une douche au bain, et installez une commande à distance. Le mode ÉTÉ coupe le chauffage tout en conservant l'eau chaude.

Que faire si le brûleur ne s'allume pas (message L14) ?

Le code L14 signifie que le brûleur n'a pas démarré après 5 tentatives. Vérifiez que le robinet de gaz est bien ouvert. Si aucune étincelle n'est produite, l'électrode d'allumage peut être défectueuse. Contactez un professionnel qualifié.

MODE D'EMPLOI GMR 3035 Condens Oertli

Chaudières murales gaz à condensation

GMR 3035 Condens

Notice d'utilisation

1 Sécurité 4

1.1 Consignes generales de sécurité 4
1.2 Recommendations 5
1.3 Responsabilités 6

1.3.1 Responsabilité du fabricant 6
1.3.2 Responsabilité de l'inssallateur 6
1.3.3 Responsabilité de l'utilisateur 7

2 A propos de cette notice 8

2.1 Symboles utilisés 8
2.2 Abbreviations 8

3 Spocifications techniques 9

3.1 Certifications 9
3.2 Caracteristiques techniques 9

4 Description du produit 11

4.1 Principe de fonctionnement 11

4.1.1 Réglage gaz/air 11
4.1.2Combustion 11

4.2 Principaux composants 12

4.3 Tableau de commande 13

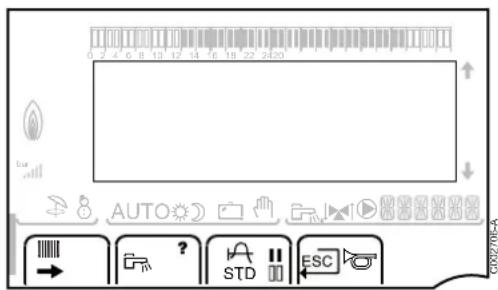

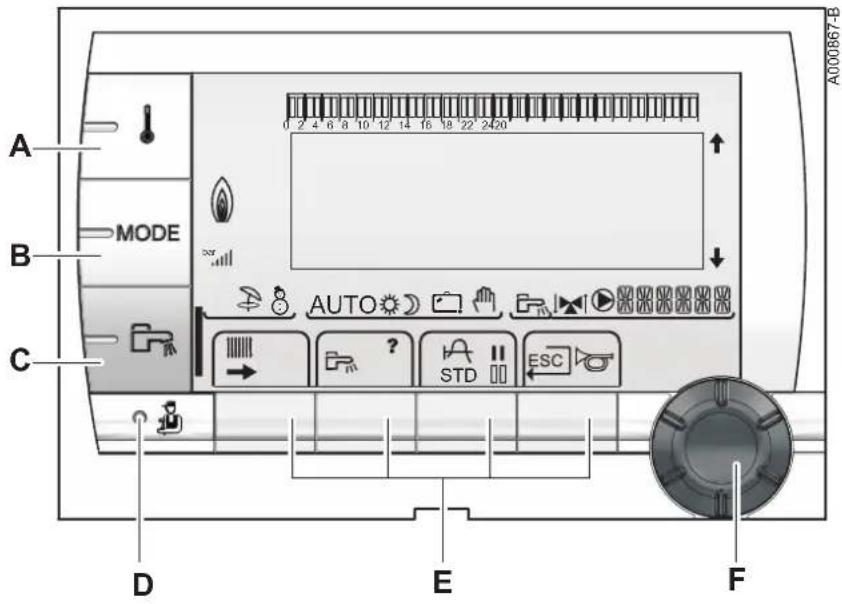

4.3.1 Description des touches 13

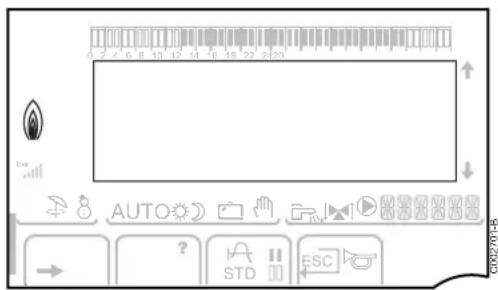

4.3.2 Description de l'afficheur 14

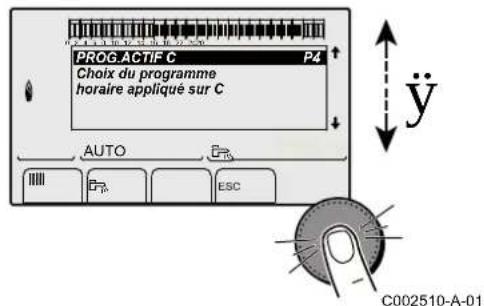

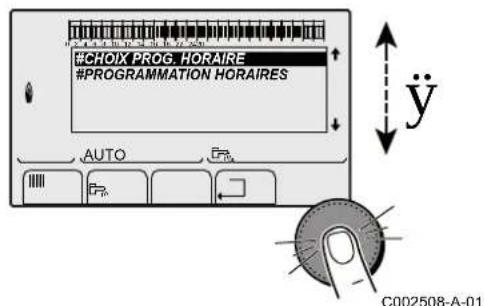

4.3.3 Navigation dans les menus 17

5 Fonctionnement 18

5.1 Mise en service de la chaudière 18
5.2 Arrêt de l'installation 18
5.3 Protection antigel 19

6 Paramètres 20

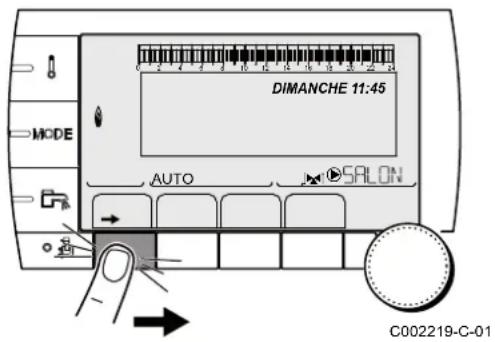

6.1 Affichage des valeurs mesurées 20
6.2 Modification des réglages 21

6.2.1 Regler les températures de consignes 21

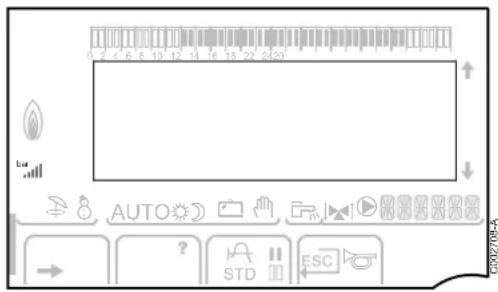

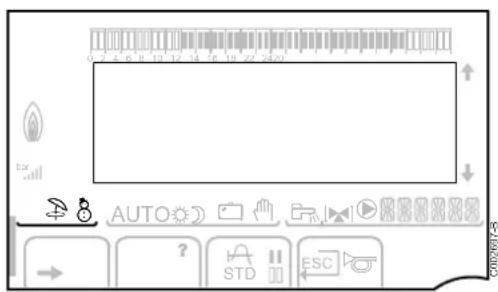

6.2.2 Sélectionner le mode de fonctionnement 22
6.2.3 Forcer la production d'eau chaude sanitaire 23

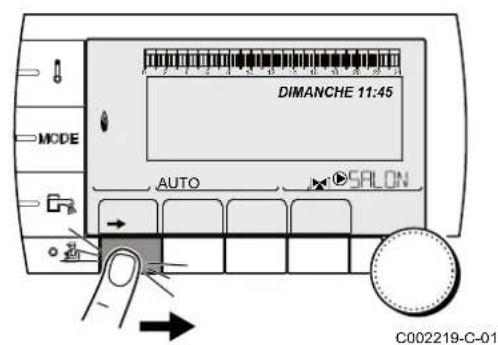

6.2.4 Régler le contraste et l'éclairage de l'affichage 23

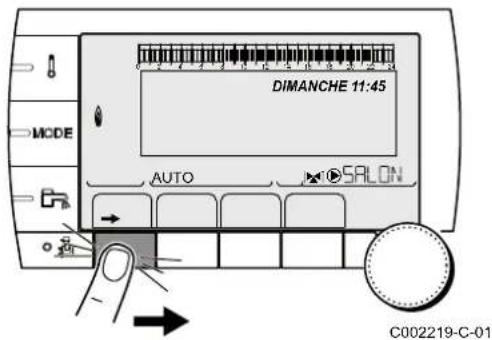

6.2.5 Regler l'heure et la date 24

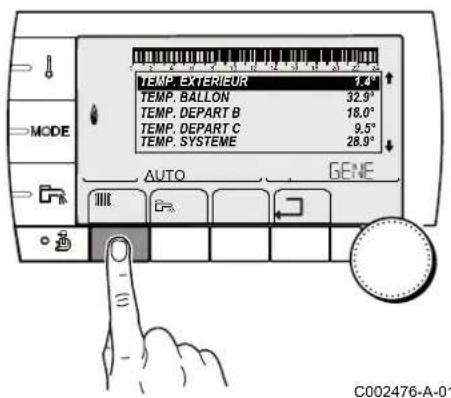

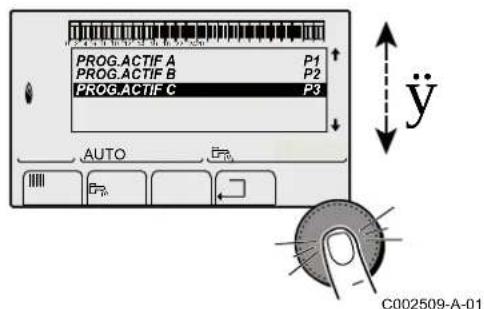

6.2.6 Sélectionner un programme horsaire 24

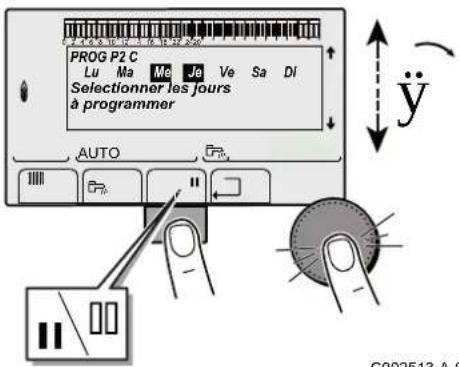

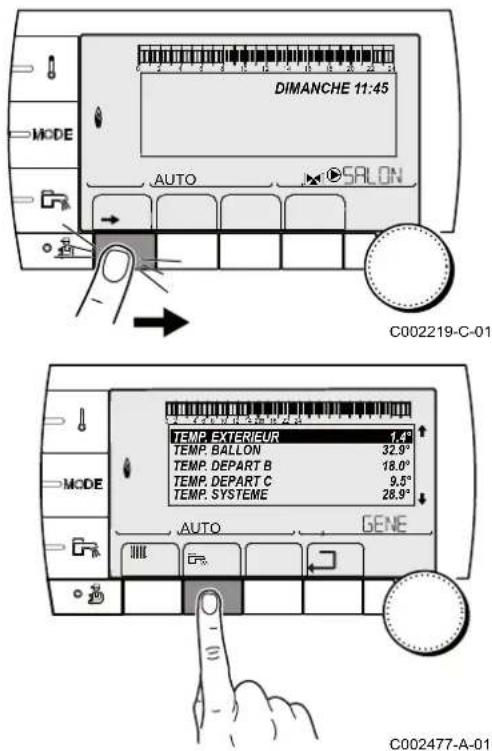

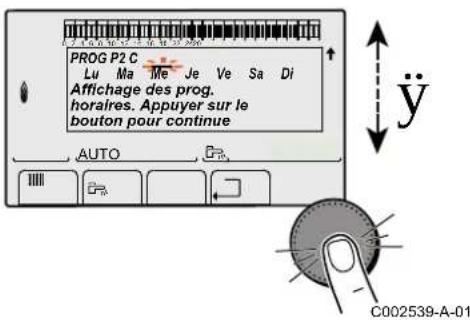

6.2.7 Personnel un programme horsaire 25

7 Contrôle et entretien 29

7.1 Consignes generales 29
7.2 Vérifications périodiques 29

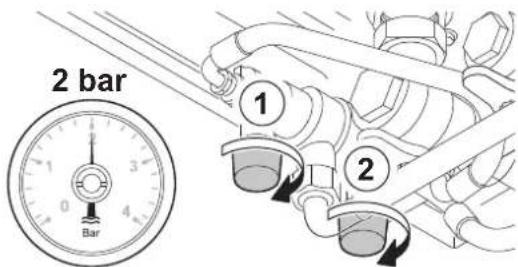

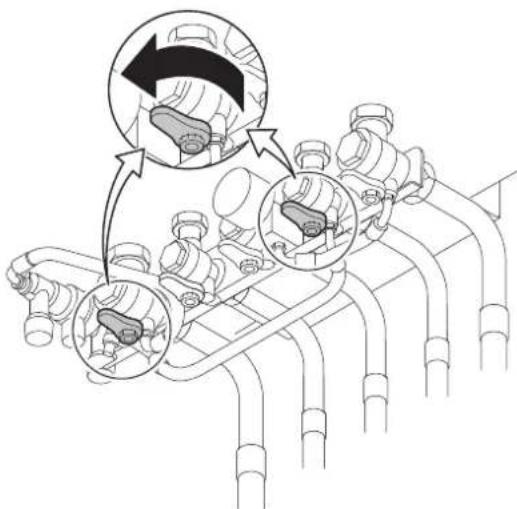

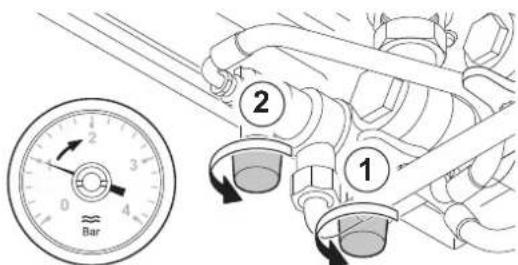

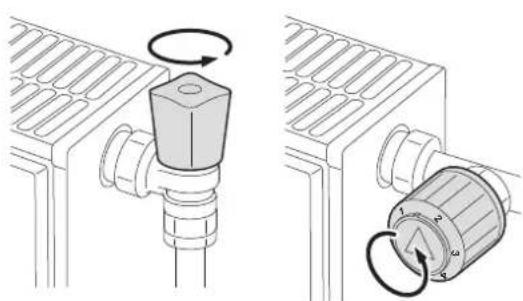

7.3 Remplissage de l'installation 30

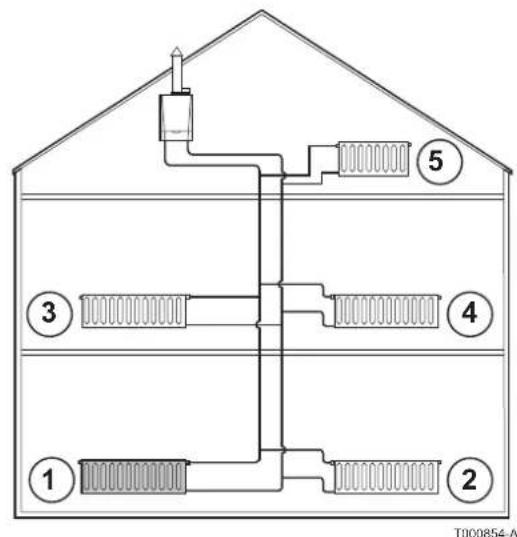

7.4 Purge de l'installation de chauffage 32

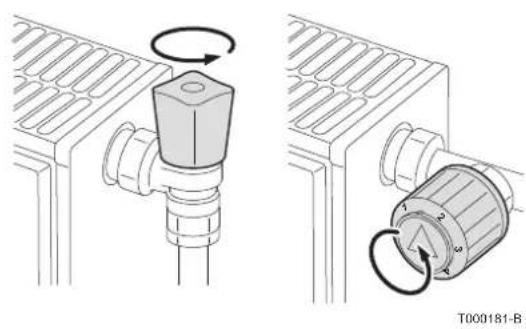

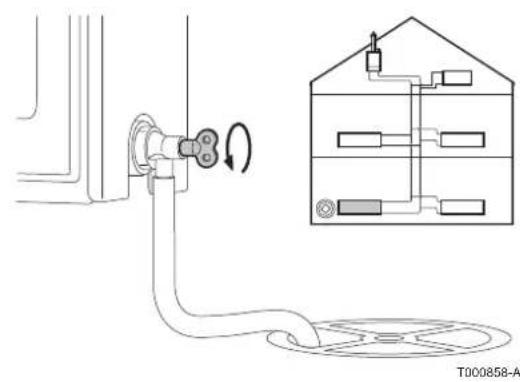

7.5 Vidange de l'installation 34

8 En cas de dérangement 35

8.1 Anti court-cycle 35
8.2 Messages (Code de type Bxx ou Mxx) 35

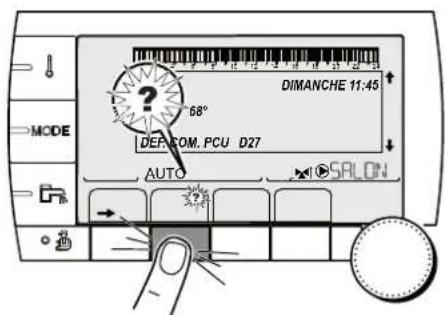

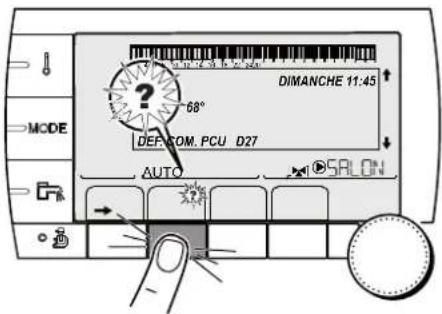

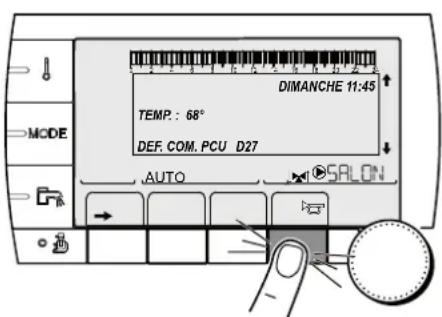

8.3 Destructs (Code de type Lxx ou Dxx) 37

9 Mise au rebut 43

9.1 Mise au rebut/Recyclage 43

10 Economies d'energie 44

10.1 Conseils pour economiser de I'energie 44
10.2 Recommendations 44

11 Garanties 45

11.1 Généralités 45
11.2 Conditions de garantie 45

12Annexe 47

12.1 Informations ErP 47

12.1.1 Fiche de produit 47
12.1.2 Fiche de produit combiné 48

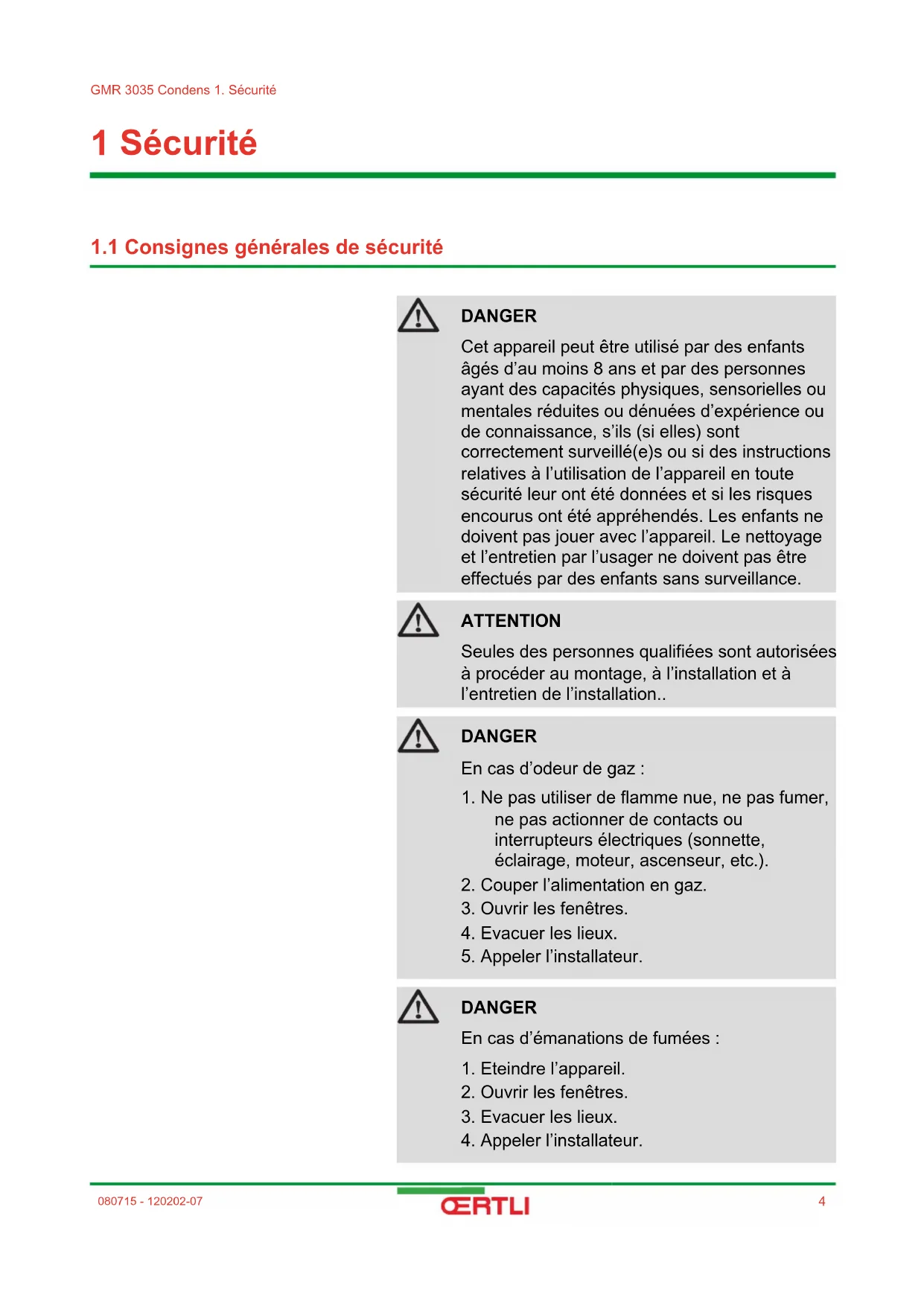

1 Sécurité

1.1 Consignes générales de sécurité

DANGER

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectuels par des enfants sans surveillance.

ATTENTION

Seules des personnes qualifiées sont autorisées à procéder au montage, à l'installation et à l'entretien de l'installation..

DANGER

En cas d'odeur de gaz :

1. Ne pas utiliser de flamme nue, ne pas fumer, ne pas actionner de contacts ou interrupteurs electriques (sonnette, éclairage, moteur, ascenseur, etc.).
2. Couper l'alimentation en gaz.
3. Ouvrir les fenêtes.
4. Evacuer les lieux.
5. Appeler l'installateur.

DANGER

En cas d'émanations de fumées :

1. Eteindre l'appareil.
2. Ouvrir les fenêtes.
3. Evacuer les lieux.
4. Appeler l'installateur.

AVERTISSEMENT

Selon les réglages de l'appareil :

La température des conduits de fumée peut dépasser 60^
La température des radiateurs peut atteindre 85^
La température de l'eau chaude sanitaire peut atteindre 65^ .

ATTENTION

Ne pas laisser l'appareil sans entretien :

Pour un fonctionnement en toute sécurité et optimale, vous devez faire contrôle régulierement votre chaudière par un installateur/agré.

1.2 Recommendations

AVERTISSEMENT

Seul un professionnel qualifié est autorisé à intervenir sur l'appareil et l'installation.

Vérifier régulièrement la pression en eau de l'installation (pression minimale 0.8 bar, pression recommangée entre 0.8 et 1.5 bar).
Laisser l'appareil accessible à tout moment.
Ne jamais enlever, ni recouvrir les étiquettes et plaquettes signalétiques apposées sur les apparèils. Les étiquettes et les plaquettes signalétiques doivent être lisibles pendant toute la durée de vie de l'appareil.
Préférer le mode Eté ou Antigel à la mise hors tension de l'appareil pour assurer les fonctions suivantes:

• Antigommage des pompes
  Protection antigel

1.3 Responsabilités

1.3.1. Responsabilité du fabricant

Nos produits sont fabriqués dans le respect des exigences des différentes directives européennes applicables. Ils sont de ce fait livrés avec le marquage

C et tous les documents nécessaires.

Ayant le souci de la qualité de nos produits, nous cherchons en permanence à les améliorer. Nous nous réservons donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document.

Notre responsabilité en qualité de fabricant ne saurait être engagée dans les cas suivants :

Non-respect des instructions d'utilisation de l'appareil.
Dedefouinsuffisance d'entretien de I'appareil.
Non-respect des instructions d'installation de l'appareil.

1.3.2. Responsabilité de l'instantiateur

L'installateur a la responsabilité de l'installation et de la première mise en service de l'appareil. L'installeur doit respecter les consignes suivantes :

Lire et respecter les instructions données dans les notices fournies avec l'appareil.
Réaliser l'installation conformément à la législation et aux normes en vigueur.
Effectuer la première mise en service et effectuer tous les points de contrôle nécessaires.
Expliquer l'installation à l'utilisateur.
Si un entretien est nécessaire, avertir l'utilisateur de l'obligation de contrôle et d'entretien de l'appareil.
- Remetre toutes les notices à l'utilisateur.

1.3.3. Responsabilité de l'utilisateur

Pour garantir un fonctionnement optimal de l'appareil, l'utiliseur doit respecter les consignes suivantes :

Lire et respecter les instructions données dans les notices fournies avec l'appareil.
Faire appel à des professionnels qualifiés pour réaliser l'installation et effectuer la première mise en service.
Se faire expliquer l'installation par l'insealleur.
Faire effectuer les contrôles et entretiens nécessaires par un professionnel qualifié.
Conserver les notices en bon etat a proximite de l'appareil.

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacities physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.

Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

2 A propos de cette notice

2.1 Symboles utilisés

Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l'utilisateur, éviter tout problème et garantir le bon fonctionnement de l'appareil.

DANGER

Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles graves.

AVERTISSEMENT

Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles légères.

ATTENTION

Signale un risque de dégats matériels.

Signale une information importante.

Signale un renvoi vers d'autres notices ou d'autres pages de la page.

2.2 Abréviations

3CE:Conduit collectif pour chaudiere etanche
ECS:Eau Chaude Sanitaire
Hi: Pouvoir calorifique inférieur PCI
Hs: Pouvoir calorifique supérieur PCS
PPs: Polypropylene difficilement inflammable
PCU: Primary Control Unit - Carte électronique de gestion de fonctionnement du brûleur
PSU: Parameter Storage Unit - Stockage des paramètres des cartes électroniques PCU et SU
SCU: Secondary Control Unit - Carte électronique du tableau de commande
SU: Safety Unit-Carte electronique de sécurité
V3V: Vanne 3 voies

3 Spécifications techniques

3.1 Certifications

N° d'identification CE	PIN 0063BT3444
Classe NOx	5 (EN 297 pr A3, EN 656)
Type de raccordement	Cheminée : B23(1), B23P(1), B33
	Ventouse : C13(x), C33(x), C43(x), C53, C63(x), C83(x), C93(x)
(1) IP20

Chaudiere de classe de rendement n° III d'après les recommendations ATG B 84.

3.2 Caracteristiques techniques

Type de chaudière			GMR 3035 Condens
Généralités
Rédglage de la puissance Rédgable			Modulant, Marche/Arrêt, 0 - 10 V
Plages de puissance (Pn) Régime Chauffage (80/60 °C)	Minimum-maximum kW 7	1 - 34,8
	Rédglage d'usine kW 34,8
Données relatives aux gaz et aux produits de combustion
Consommation de gaz - Gaz naturel H (G20) Minimum	um-maximum	m3/h	0,77 - 3,71
Consommation de gaz - Gaz naturel L (G25) Minimum	um-maximum	m3/h	0,90 - 4,32
Consommation de gaz - Propane G31 Minimum-maximum		m3/h	0,30 - 1,44
NOx-Émission par an (n =1)		mg/kWh	42
Caracteristiques du circuit chauffage
Contenance en eau		1 2,3
Température de l'eau maximum °C 110
Température de service	maximum °C	90
Caracteristiques électriques
Tension d'alimentation		VAC	230
Puissance absorbée - Grande vitesse	maximum W	129
	Rédglage d'usine W		92
Indice de protection électrique			IPX4D
Autres caractéristiques
Poids total (à vide)		kg	39
Niveau sonore moyen à une distance de 1m de la chaudière à grande allure		dB(A)	45
Paramètres techniques
(1) Par BASSE Température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage(2) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage
Chaudière à condensation			Oui
Chaudière BASSE température(1)			Non
Chaudière de type B1			Non
Dispositif de chauffage des locaux par cogénération			Non
Dispositif de chauffage mixte			Non
Puisance thermique nominale	Prated	kW 35
Production de chaleur utile à la puissance thermique nominale et en régime haute température(2)	P4	kW 34,8
Production de chaleur utile à 30% de la puissance thermique nominale et en régime basse température(1)	P1	kW 11,7
Efficacité énergétique saissonné pour le chauffage des locaux	ηs	%	95
Efficacité utile à la puissance thermique nominale et en régime haute température(2)	η4	% 89,3
Efficacité utile à 30% de la puissance thermique nominale et en régime basse température(1)	η1	% 99,6
Consommation d'électricité auxiliaire
Grande vitesse	eLmax	kW 0,057
Petite vitesse	elmin	kW 0,015
Mode veille	PSB	kW 0,004
Autres caractéristiques
Pertes thermiques en veille	Psby	kW 0,066
Consommation d'électricité du brûleur d'allumage	Pign	kW	-
Consommation annuelle d'énergie	QHE	kWh GJ	106
Niveau de puissance acoustique, à l'intérieur	LWA	dB 53
Émissions d'oxydes d'azote	NOx	mg/kWh 48
(1) Par BASSE température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières BASSE température et de 50 °C pour les autres dispositifs de chauffage
(2) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage

Voir la quatrième de couverture pour les coordonnées de contact.

4 Description du produit

4.1 Principé de fonctionnement

4.1.1. Réglage gaz/air

L'habillage qui équipe la chaudière sert également de caisson d'air. L'air est aspiré par le ventilateur et le gaz injecté au niveau du venturi, côte admission du ventilateur. La vitesse de rotation du ventilateur est réglée en fonction des paramètres de réglage, de la demande en énergie thermique et des températures mesurées par les sondes de température. Le gaz et l'air sont mélangés dans le venturi. Le rapport gaz/air veille à ce que la quantité de gaz et d'air soit ajustée l'une sur l'autre. Ceci permet d'obtenir une combustion optimale sur toute la plage de puissance. Le mélange gaz/air est acheminé vers le brûleur dans le haut de l'échangeur.

4.1.2. Combustion

Le brûleur chauffe l'eau de chauffage qui circule dans l'échangeur. Lorsque les températures des gaz de combustion sont inférieures au point de rosée (env. 55^ ), la vapeur d'eau contenue dans les gaz de combustion se condense dans la partie inférieure de l'échangeur de chaleur. La chaleur qui est dégagée lors de ce processus de condensation (la chaleur latente ou la chaleur de condensation) est également transférée à l'eau de chauffage. Les gaz de combustion refroidis sont evacués par l'intermédiaire de la conduite d'évacuation des gaz de combustion. L'eau de condensation est évacuée par l'intermédiaire d'un siphon.

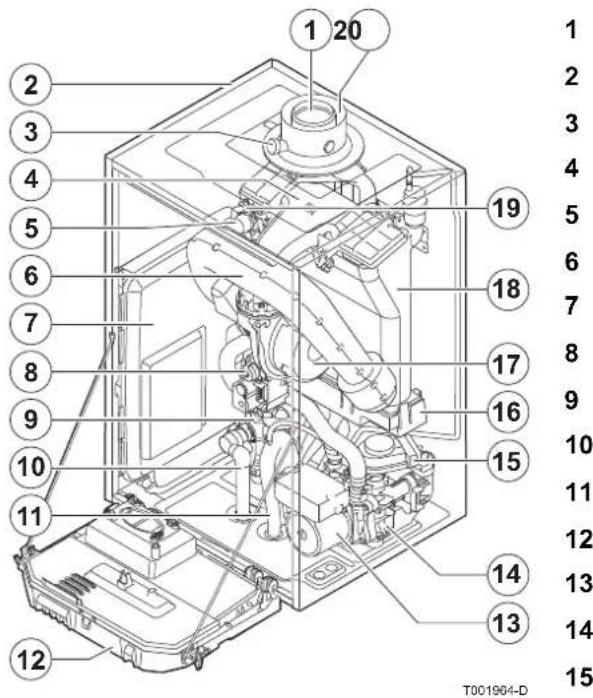

4.2 Principaux composants

Tuyau d'évacuation des fumées

Habillage/caisson d'air

Prise de mesure des fumées

Tube melange

Flexible départementchauffage

Silencieux d'aspiration

Boitier pour les cartes électroniques de commande

Bloc gaz combiné

Hydrobloc cote département

Tube d'évacuation de la soupape de sécurité

Siphon

Tableau de commande

Circulateur

Hydrobloc côte retard

Vanne 3 voies

Bac de récapération des condensats

Ventilateur

Echangeur de chaleur (Circuit chauffage)

Electrode d'allumage/ionisation

Amenée d'air

4.3 Tableau de commande

4.3.1.Description des touches

A Touche de réglage des températures (chauffage, ECS, piscine)
B Touche de selection du mode de fonctionnement
C Touche de dérogation ECS
D Touche d'acces aux parametes réservés au professionnel
E Touches dont la fonction varie au fur et a mesure des selections
F Bouton deréglage rotatif :

Tournier le bouton rotatif pour faire defiler les menus ou modifier une valeur
Appuyer sur le bouton rotatif pour acceder au menu selectionné ou valider une modification de valeur

4.3.2. Description de l'afficheur

Fonctions des touches

Acces aux différents menus
Permet d'acceder aux réglages des circuits chauffage
Permet d'acceder aux réglages du circuit ECS
? Le symbole s'affiche lorsqu'une aide est disponible
Permet d'afficher la courbe du paramètre selectionné
STD Réinitialisation des programmes horaires
II Sélection en mode comport ou sélection des jours à programme
Sélection en mode réduit ou désélection des jours à programmermer
Retour au niveau précédent
ESC Retour au niveau précédent sans enregistrer les modifications effectuees
Réarmement manuel

Niveau de puissance de la flamme

Le symbole complet clignote : Le brûleur démarre mais la flamme n'est pas encore présente

Une partie du symbole clignote : La puissance augmente

Le symbole est fixe : La puissance demandée est atteinte

Une partie du symbole clignote : La puissance diminue

Solaire (Si raccordé)

La pompe de charge solaire tourne
La partie haute du gallon est rechauffee a la consigne balloon
L'ensemble du gallon est rechauffé à la consigne ballon
L'ensemble du gallon est rechauffé à la consigne ballon solaire
Le ballon n'est pas charge - Présence de la régulation solaire

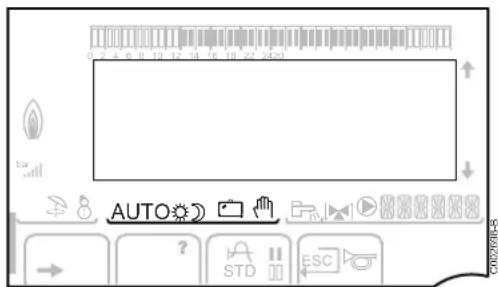

- Modes de fonctionnement

Mode ETE: Le chauffage est arrêté. L'eau chaude sanitaire reste assurée
Mode HIVER: Chauffage et eau chaude sanitaire fonctionnement

AUTO Fonctionnement en mode automatique selon la programmation hora

Mode Confort: Le symbole s'affiche lorsqu'une dérogation JOUR (confort) est activée

Le symbole clignote : Dérrogation temporaire
Le symbole est fixe: Dérogation permanente

Mode Reduit: Le symbole s'affiche lorsqu'une dérogation NUIT (réduit) est activée

Le symbole clignote : Dérogation-temporaire
Le symbole est fixe : Dérogation permanente

Mode Vacances: Le symbole s'affiche lorsqu'une dérogation VACANCES (antigel) est activée

Le symbole clignote: Mode Vacances programme
Le symbole est fixe: Mode Vacances actif

Mode manuel : La chaudière travaille avec la consigne affichée. Toutes les pompes sont en marche. Les vannes 3 voies ne sont pas commandées.

■ Pression de l'installation

bar Indicateur de pression: Le symbole s'affiche lorsqu'un capteur de pression d'eau est raccordé.

Le symbole clignote: La pression d'eau est insuffisante.
Le symbole est fixe : La pression d'eau est suffisante.

.Ⅲ Niveau de la pression d'eau

:0,9a1,1bar
1:1,2a1,5bar
1:1,6a1,9bar
II:2,0a2,3bar
1 ill: >2,4 bar

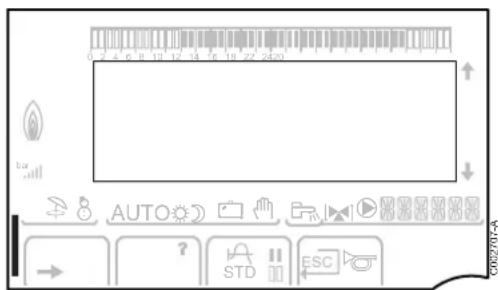

Dérrogation Eau Chaude Sanitaire

Une barre s'affiche lorsqu'une dérogation ECS est activée :

La barre clignote : Dérogation temporaire
La barre est fixe: Dérrogation permanente

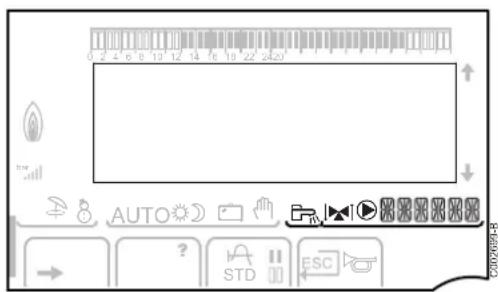

Autres informations

Le symbole s'affiche lorsque la production d'eau chaude est en cours.

Indicateur vanne: Le symbole s'affiche lorsqu'une vanne 3 voies est raccordée.

: Vanne 3 voies s'ouvre
Vanne 3 voies se ferme

Le symbole s'affiche lorsque la pompe est en marche.

Nomm du circuit dont les parametes sont affichés.

4.3.3. Navigation dans les menus

1. Pour selectionner le menu souhaite, tournier le bouton rotatif.
2. Pour acceder au menu, appuyer sur le bouton rotatif. Pour revenir à l'affichage precedent, appuyer sur la touche

1. Pour selectionner le parametre souhaite, tourner le bouton rotatif.
2. Pour modifier le paramètre, appuyer sur le bouton rotatif. Pour revenir à l'affichage précédent, appuyer sur la touche .

1. Pour modifier le paramètre, tourner le bouton rotatif.
2. Pour valider, appuyer sur le bouton rotatif.

Pour annuler, appuyer sur la touche Esc.

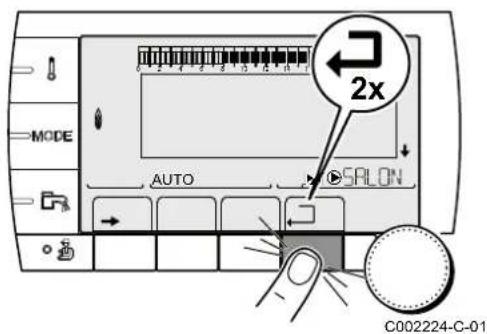

1. Pour revenir à l'affichage principal, appuyer 2 fois sur la touche.

5 Fonctionnement

5.1 Mise en service de la chaudière

1. Verifier la pression d'eau de l'installation indiquée sur l'afficheur du tableau de commande.

Si la pression d'eau est inférieure a 0,8 bar, il convient de rajouter de l'eau. Si nécessaire, compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar).

Voir chapitre : "Remplissage de l'installation", page 30

1. Ouvrir le robinet de gaz de la chaudière.

2. Mettre sous tension en activant l'interrupteur marche/arrêt de la chaudière.

1. A la première mise sous tension, le paramètre #LANGUE s'affiche. Sélectionner la langue souhaïée en tournant le bouton rotatif.

2. Pour valider, appuyer sur le bouton rotatif. La chaudière commence un cycle de purgege automatique qui dure environ 3 minutes et ce cycle de purgege s'enclenche à chaque remise sous tension de la chaudière. En cas de problème, l'erreur s'affiche à l'écran.

5.2 Arrêt de l'installation

ATTENTION

Ne pasmettre I'appareil hors tension.Si le systeme de
chauffage central n'est pas utilisependant une longue
periode, il est recommandedactiverle mode
VACANCES (pour beneficier de la fonction antigommage
de la pompe de chauffage).

5.3 Protection antigen

Lorsque la température de l'eau dans la chaudière baisse trop, le système intégré de protection de la chaudière se met en route. Cette protection fonctionne comme suit :

Si la température d'eau est inférieure à 7^ , la pompe de chauffage se met en route.
Si la température d'eau est inférieure à 4^ , la chaudière se met en route.
Si la température d'eau est supérieure à 10^ , la chaudière se met à l'arrêt et la pompe de circulation continue à tournerpendant un court moment.

ATTENTION

La protection antigel ne fonctionne pas si l'appareil a ete mis hors service.
Le système de protection intégre protège uniquement la chaudière, pas l'installation. Pour protéger l'installation, régler l'appareil en mode VACANCES.

Le mode VACANCES protège :

L'installation si la température extérieure est inférieure à 3 °C (réglage d'usine).
L'ambiance si une commande a distance est branchée et si la température ambiente est inférieure à 6^ (réglage d'usine).
Le ballon d'eau chaude sanitaire si la température du gallon est inférieure à 4^ (l'eau est rechauffee à 10^ ).

Pour configurer le mode vacances : Voir chapitre :

"Selectionner le mode de fonctionnement", page 22.

6 Paramètres

6.1 Affichage des valeurs mesurées

Les différentes valeurs mesurées par l'appareil sont affichées en appuyant sur la touche .

Paramètre	Description Unité
TEMP.EXTERIEUR	Température extérieure °C
TEMP.AMB A (1)	Température ambiente du circuit A °C
TEMP.AMB B (1)	Température ambiente du circuit B °C
TEMP.AMB C (1)	Température ambiente du circuit C °C
TEMP.CHAUDIERE	Température de l'eau dans la chaudière °C
PRESSION	Pression d'eau de l'installation bar (MPa)
TEMP.BALON (1)	Température d'eau du gallon ECS °C
TEMP.ECS INST (1)	Température de l'eau chaude instantanée °C
TEMP.TAMPON (1)	Température de l'eau dans le gallon tampon °C
TEMPERATURE EFS	Température de l'eau froide sanitaire °C
TEMP.PISCINE B (1)	Température de l'eau de piscine du circuit B °C
TEMP.PISCINE C (1)	Température de l'eau de piscine du circuit C °C
TEMP.DEPART B (1)	Température de l'eau départ du circuit B °C
TEMP.DEPART C (1)	Température de l'eau départ du circuit C °C
TEMP.SYSTEME (1)	Température de l'eau départ système si multi-générateurs °C
T.BALLON BAS (1)	Température de l'eau dans le bas du gallon ECS	°C
T.BALLON AUX (1)	Température de l'eau dans le secondallon ECS raccordé sur le circuit AUX	°C
TEMP.BALLON A (1)	Température de l'eau dans le secondallon ECS raccordé sur le circuit A	°C
TEMP.RETOUR	Température de l'eau retour chaudière	°C
VITESSE VENT	Vitesse de rotation du ventilateur	tr/min
PUISSANCE INST	Puissance instantanée relative de la chaudière (0% : Brûleur à l'accêt ou en fonctionnement à puissance minimale)	%
PUISSANCE KW	Puissance instantanée de la chaudière en KW	kWh
CONSO CH	Energie consommée de la chaudière en modeCHAUFFAGE	kWh
CONSO ECS	Energie consommée de la chaudière en mode ECS	kWh
COURANT (μA)	Courant d'ionisation	μA
NB IMPULS.	Nombre de démarrages du brûleur (non réinitialisable) Le compteur s'incrémente de 8 tous les 8 démarrages
(1) Le paramètre ne s'affiche que pour les options, circuits ou sondes correspondants effectivement raccordés.
Paramètre Description	Unité
FCT.BRUL. Nombre d'heures de fonctionnement du brûleur (non réinitialisable)Le compteur s'incrémentede 2 toutes les 2 heures	h
ENTR.0-10V (1)	Tension sur l'entrée 0-10 V V
SEQUENCE	Séquence de la régulation
CTRL Numéro de contrôle du logiciel
(1) Le paramètre ne s'affiche que pour les options, circuits ou sondes correspondants effectivement raccordés.

6.2 Modification des réglages

6.2.1. Régler les températures de consignes

Pour régler les différentes températures de chauffage, ECS ou piscine, procéder comme suit :

1. Appuyer sur la touche
2. Pour selectionner le parametre souhaite, tourner le bouton rotatif.
3. Pour modifier le paramètre, appuyer sur le bouton rotatif.

Pour revenir à l'affichage précédented, appuyer sur la touche.

1. Pour modifier le paramètre, tourner le bouton rotatif.
2. Pour valider, appuyer sur le bouton rotatif.

Pour annuler, appuyer sur la touche ESC.

Menu !
Paramètre Plage de réglage Description		Réglage d'usine
TEMP.JOUR A	5 à 30 °C	Température d'ambiance souhaitée en mode comport du circuit A	20 °C
TEMP.NUIT A	5 à 30 °C Température d'ambiance souhaitée en mode réduit du circuit A 16 °C
TEMP.JOUR B (1)	5 à 30 °C	Température d'ambiance souhaitée en mode comport du circuit B	20 °C
TEMP.NUIT B (1)	5 à 30 °C Température d'ambiance souhaitée en mode réduit du circuit B 16 °C
TEMP.JOUR C (1)	5 à 30 °C	Température d'ambiance souhaitée en mode comport du circuit C	20 °C
TEMP.NUIT C (1)	5 à 30 °C Température d'ambiance souhaitée en mode réduit du circuit C 16 °C
TEMP.BALLON (1)	10 à 80 °C	Température souhaitée pour l'eau chaude sanitaire du circuit ECS	55 °C
T.BALLON NUIT(1)(2)	10 à 80 °C Consigné	de température ballon en programme nuit 10 °C
T.BALLON AUX (1)	10 à 80 °C	Température souhaitée pour l'eau chaude sanitaire du circuit auxiliaire	55 °C
T.BALLON.AUX.NUIT (1)(2)	10 à 80 °C Consigné	de température ballon en programme nuit 10 °C
TEMP.BALLON A (1)	10 à 80 °C	Température souhaitée pour l'eau chaude sanitaire du ballon raccordé sur le circuit A	55 °C
(1) Le paramètre ne s'affiche que pour les options, circuits ou sondes correspondants effectivement raccordés. (2) Le paramètre ne s'affiche que si le paramètre INSTALLATION est réglé sur ETENDUE
Menu
Paramètre Plage de réglage Description	Réglage d'usine
T.BALLON.A.Nuit(1)(2)	10 à 80 °C Consigné de température ballon en programme nuit 10 °C
TEMP.PISCINE B (1)	5 à 39 °C Température souhaitée pour la piscine B 20 °C
TEMP.PISCINE C (1)	5 à 39 °C Température souhaitée pour la piscine C 20 °C
(1) Le paramètre ne s'affiche que pour les options, circuits ou sondes correspondants effectivement raccordés.(2) Le paramètre ne s'affiche que si le paramètre INSTALLATION est réglé sur ETENDUE

6.2.2. Sélectionner le mode de fonctionnement

Pour selectionner un mode de fonctionnement, proceder comme suit :

1. Appuyer sur la touche MODE.
2. Pour selectionner le parametre souhaite, tourner le bouton rotatif.
3. Pour modifier le paramètre, appuyer sur le bouton rotatif.

Pour revenir à l'affichage précédent, appuyer sur la touche.

1. Pour modifier le paramètre, tourner le bouton rotatif.
2. Pour valider, appuyer sur le bouton rotatif.

Pour annuler, appuyer sur la touche Esc.

Menu MODE
Paramètre Plage de	réglage Description	Réglage d'usine
AUTOMATIQUE		Les plages du mode comport sont déterminées par le programme hora.
JOUR	7/7, xx:xx Le mode	confort estforcé jusqu'à l'houre indiquée ou en permanence (7/7).	Heure courante + 1 heures
NUIT	7/7, xx:xx Le mode	réduit estforcé jusqu'à l'houre indiquée ou en permanence (7/7).	Heure courante + 1 heures
VACANCES	7/7, 1 à 364 Le mode	de antigel est actif sur tous les circuits de la chaudière. Nombre de jours de vacances : xx (1)Arrêt chauffage : xx:xx (1)Redémarrage : xx:xx (1)	Date courante + 1 jour
ÉTÉ		Le chauffage est arrêté.L'eau chaude sanitaire reste assurée.
MANUEL		Le générateur fonctionné selon le réglage de la consigne.Toutes les pompes sont en marche. Possibilité de régler la consigne en tournant simplement le bouton rotatif.
FORCEZ AUTO (2)	OUI / NON	Une dérogation du mode de fonctionnement est activée sur la commande à distance (option).Pour forcer tous les circuits en mode AUTOMATIQUE,sélectionner OUI.
(1) Les jours de début et de fin, ainsi que le nombre de jours sont calculés les uns par rapport aux autres.(2) Le paramètre ne s'affiche que si une sonde d'ambiance est raccordée.

6.2.3. Forcer la production d'eau chaude sanitaire

Pour forcer la production d'eau chaude sanitaire, procesder comme suit:

1. Appuyer sur la touche
2. Pour selectionner le parametre souhaite, tourner le bouton rotatif.
3. Pour modifier le paramètre, appuyer sur le bouton rotatif. Pour revenir à l'affichage précédent, appuyer sur la touche.
4. Pour modifier le paramètre, tourner le bouton rotatif.
5. Pour valider, appuyer sur le bouton rotatif.

Pour annuler, appuyer sur la touche ESC.

Menu
Paramètre Desciption Réglage d'usine
AUTOMATIQUE	Les plages du mode comport eau chaude sanitaire sont déterminées par le programme horaire.
CONFORT	Le mode comport eau chaude sanitaire estforcé jusqu'à l'heure indiquée ou en permanence (7/7).	Heure courante + 1 heures

6.2.4. Régler le contraste et l'éclairage de l'affichage

1. Appuyer sur la touche .

1. Appuyer sur la touche
2. Sélectionner le menu #REGLAGES.

Tournier le bouton rotatif pour faire defiler les menus ou modifier une valeur.
Appuyer sur le bouton rotatif pour acceder au menu selectionné ou valider une modification de valeur.

Pour une explication détaillée de la navigation dans les menus, se reférer au chapitre : "Navigation dans les menus", page 17.

1. Régler les paramètres suivants :

Menu #REGLAGES
Paramètre Plage de	réglage Descriptiion	on Réglage d'usine Réglage client
CONTRASTE AFF.		Réglage du contraste de l'afficheur.
ECLAIRAGE CONF.	ORT	L'écran est allumé en continu en période jour.	ECO
	ECO	L'écran s'éclaire pendant 2 minutes à chaque pression.

6.2.5. Régler l'heure et la date

1. Appuyer sur la touche .

Tournier le bouton rotatif pour faire defiler les menus ou modifier une valeur.

Appuyer sur le bouton rotatif pour acceder au menu selectionné ou valider une modification de valeur.

Pour une explication détaillée de la navigation dans les menus, se reférer au chapitre : "Navigation dans les menus", page 17.

1. Régler les paramètres suivants :

Paramètre	Plage de réglage	Description Réglage	d'usine	Réglage client
HEURES	0 à 23 Réglage des heures
MINUTES	0 à 59 Réglage des minutes
JOUR	Lundi au Dimanche	Réglage du jour de la semaine
DATE	1 à 31 Réglage du jour
MOIS	Janvier à décembre	Réglage du mois
ANNEE	2008 à 2099 Réglage	de l'année
HEURE ETE	AUTO	Passage automatique à l'hour d'été le dernier dimanche de mars et à l'heure d'hiver le dernier dimanche d'octobre.	AUTO
	MANU	Pour les pays où le changement d'heure s'effectue à d'autres dates ou n'est pas en vigueur.

6.2.6. Sélectionner un programme hora

1. Appuyer sur la touche .

1. Appuyer sur la touche
2. Sélectionner le menu #CHOIX PROG.HORAIRE.

Tournier le bouton rotatif pour faire defiler les menus ou modifier une valeur.
- Appuyer sur le bouton rotatif pour acceder au menu sélectionné ou valider une modification de valeur.

Pour une explication détaillée de la navigation dans les menus, se référer au chapitre: "Navigation dans les menus", page 17.

1. Sélectionner le paramètre souhaïte.
2. Affector au circuit le programme horsaire souhaité (P1 à P4) avec le bouton rotatif.

Menu #CHOIX PROG.HORAIRE
Paramètre Plage	de réglage Descrip	ption
PROG.ACTIF A	P1 / P2 / P3 / P4 P	programme comport actif (Circuit A)
PROG.ACTIF B	P1 / P2 / P3 / P4 P	programme comport actif (Circuit B)
PROG.ACTIF C	P1 / P2 / P3 / P4 P	programme comport actif (Circuit C)

6.2.7. Personnelis er un programme horaire

Personnaliser un programme de chauffe

1. Appuyer sur la touche .

1. Appuyer sur la touche
2. Sélectionner le menu #PROGRAMMATION HORAIRE.

Tournier le bouton rotatif pour faire defiler les menus ou modifier une valeur.
- Appuyer sur le bouton rotatif pour acceder au menu sélectionné ou valider une modification de valeur.

Pour une explication détaillée de la navigation dans les menus, se reférer au chapitre: "Navigation dans les menus", page 17.

1. Sélectionner le paramètre souhaïte.

Menu #PROGRAMMATION HORAIRE
Paramètre	Programme horaire	Description
CIRC.A PRO	OG P2 A	Programme horaire du circuit A
	PROG P3 A
	PROG P4 A
CIRC.B PRO	OG P2 B	Programme horaire du circuit B
	PROG P3 B
	PROG P4 B
CIRC.C PRO	OG P2 C	Programme horaire du circuit C
	PROG P3 C
	PROG P4 C

1. Sélectionner le programme horsaire à modifier.

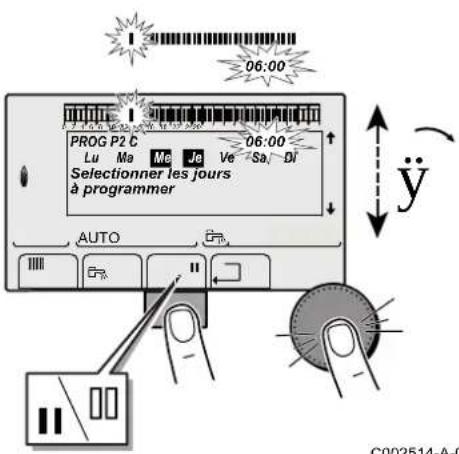

2. Sélectionner les jours pour lesquels le programme horsaire doit être modifié :

Tourner le bouton rotatif vers la gauche jusqu'au jour souhaité. Pour valider, appuyer sur le bouton rotatif.

7. : Sélection des jours

Appuyer sur la touche / / jusqu'à ce que le symbolé s'affiche. Tournier le bouton rotatif vers la droite pour selectionner le (ou les) jour(s) souhaité(s).

: Deselection des jours

Appuyer sur la touche / /// jusqu'à ce que le symbole/// s'affiche. Tourner le bouton rotatif vers la droite pour déslectionner le (ou les) jour(s) souhaite(s).

1. Lorsque les jours souhaités pour le programme sont seLECTIONnés, appuyer sur le bouton rotatif pour valider.

9. Définir les plages horaires pour le mode comport et le mode réduit :

Tourner le bouton rotatif vers la gauche jusqu'à ce que 0:00 s'affiche. Le premier segment de la barre graphique du programme horsaire clignote.

10. : Sélection en mode comport

Appuyer sur la touche / / jusqu'à ce que le symbole s'affiche. Pour selectionner une plage hora en comport, tourné le bouton rotatif vers la droite.

: Sélection en mode réduit

Appuyer sur la touche / /// jusqu'à ce que le symbole/// s'affiche. Pour selectionner une plage hora en réduit, tournier le bouton rotatif vers la droite.

1. Lorsque les heures du mode comport sont seLECTIONnées, appuyer sur le bouton rotatif pour valider.

Menu #PROGRAMMATION HORAIRE
	Jour Périès des comforts :
		P1	P2	P3	P4
CIRC.A	Lundi 6:00 à 22:00
	Mardi 6:00 à 22:00
	Mercredi 6:00 à 22:00
	Jeudi 6:00 à 22:00
	Vendredi 6:00 à 22:00
	Samedi 6:00 à 22:00
	Dimanche 6:00 à 22:00
CIRC.B	Lundi 6:00 à 22:00
	Mardi 6:00 à 22:00
	Mercredi 6:00 à 22:00
	Jeudi 6:00 à 22:00
	Vendredi 6:00 à22:00
	Samedi 6:00 à 22:00
	Dimanche 6:00 à 22:00
CIRC.C	Lundi 6:00 à 22:00
	Mardi 6:00 à 22:00
	Mercredi 6:00 à 22:00
	Jeudi 6:00 à 22:00
	Vendredi 6:00 à.22:00
	Samedi 6:00 à 22:00
	Dimanche 6:00 à 22:00

Personnaliser le programme ECS ou le programme auxiliaire

1. Appuyer sur la touche .

1. Appuyer sur la touche
2. Sélectionner le paramètre CIRC.ECS ou CIRC.AUX.

Tournier le bouton rotatif pour faire defiler les menus ou modifier une valeur.
- Appuyer sur le bouton rotatif pour acceder au menu selectionné ou valider une modification de valeur.

Pour une explication détaillée de la navigation dans les menus, se reférer au chapitre: "Navigation dans les menus", page 17.

1. Pour personnelier le programme, proceder comme pour le chiffage.

CIRC.ECS
Jour Chargement autorisé
Lundi
Mardi
Mercredi
Jeudi
Vendredi
Samedi
Dimanche

CIRC.AUX
Jour Fonctionnement autorisé
Lundi
Mardi
Mercredi
Jeudi
Vendredi
Samedi
Dimanche

7 Contrôle et entretien

7.1 Consignes generales

La chaudière ne demande pas beaucoup d'entretien. Néanmoins, il est recommandé de faire inspector et d'assurer l'entretien de la chaudière à des intervalles périodiques.

L'entretien et le nettoyage de la chaudière doivent être effectués obligatoirement au moins une fois par an par un professionnel qualifié.
Effectuer un ramonage au moins une fois par an, ou davantage selon la reglementation en vigueur dans le pays.

ATTENTION

Les opérations de maintenance sont à effectuer par un professionneliel qualifié.
Il est recommandé de souscrite un contrat d'entretien.
Seules des pieces de rechange d'origine doivent etre utilisées.
Vérifier que les gains et cheminées soient correctement raccordées, en bon état et non bouchées.
Ne pas modifier ou boucher la (les) sortie(s) des condensats.
Si un système de neutralisation des condensats est installé, respecter les consignes de nettoyage et d'entretien du feuillet livre avec ce système.

La chaudière affiche un message lorsqu'un entretien est nécessaire.

1. Lorsque le message REVISION s'affiche, appuyer sur ? pour afficher le numero de téléphone de l'installateur (uniquement si l'installateur a renseigné ce paramètre).
2. Contacter l'installateur.
3. Faire effectuer les contrôle et entretiens nécessaires par un professionnel qualifié.

C002302-B-01

7.2 Vérifications périodiques

Vérifier la pression d'eau dans l'installation.

T000181-B

Si la pression d'eau est inférieure à 0,8 bar, il convient de rajouter de l'eau. Si nécessaire, compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar).

Voir chapitre : "Remplissage de l'installation", page 30.

Contrôler visuellement la présence éventuelle de fuites d'eau.

Ouvrir et fermer les robinets des radiateurs plusieurs fois par an (ceci permet d'eviter que les robinets ne se grittent).
Nettoyer l'extérieur de la chaudiere à l'aide d'un chiffon humide et d'un détergent doux.

ATTENTION

Seul un professionnel qualifié est habilité à nettoyer l'intérieur de la chaudière.

7.3 Remplissage de l'installation

T000181-B

1. Verifier la pression d'eau de l'installation indiquée sur l'afficheur du tableau de commande.

Si la pression d'eau est inférieure à 0,8 bar, il convient de rajouter de l'eau. Si nécessaire, compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar).

1. Ouvrir les robinets de tous les radiateurs raccordés au système de chauffage.

1. Régler la consigne de chauffage sur une température aussi BASSE que possible.

2. Patienter jusqu'à ce que la température tombe en-dessous de 40^ et que les radiateurs soient froids avant de replir l'installation de chauffage central.

T001620-A

1. Ouvr les vannes d'entrée eau froide et départ chauffage.

2. Ouvrir les robinets du disconnecteur.

T001618-A

T001619-A

1. Refermer les robinets du disconnecteur lorsque le manometre indique une pression de 2 bar.

En rajoutant de l'eau, de l'air pénétre dans l'installation de chauffage. Purger l'installation. Avec la purge d'air, la pression d'eau peut a nouveau chuter sous le niveau requis. Contraler la pression d'eau dans l'installation de chauffage. Si la pression d'eau est inférieure à 0,8 bar, il convient de rajouter de l'eau.

1. ÀpRES le remplissage de l'installation, remetre la chaudiere en service.

Remplir et purger l'installation 2 fois par an devrait suffire pour obtenir une pression hydraulique adequate. S'il est souvent nécessaire de remettre de I'eau dans l'installation, contacter l'installateur.

7.4 Purge de l'installation de chauffage

Il est indispensable de purger l'air eventuèlement present dans le préparateur d'eau chaude sanitaire, les conduites ou la robinetterie pour éviter les désagreements sonores susceptibles de se produit lors du chauffage ou du soutirage de l'eau. Pour ce faire, procédér comme suit :

1. Ouvrir les robinets de tous les radiateurs raccordés au système de chauffage.

1. Regler la consigne de chauffage sur une température aussi élevée que possible.
2. Attendre que les radiateurs soient chauds.

1. Eteindre la chaudiere.
2. Attendre environ 10 minutes, jusqu'à ce que les radiateurs soient froids.

1. Purger les radiateurs. Commencer par les étages inférieurs.

7. Contrôle et entretien GMR 3035 Condens

T000217-A

TO00218-A

1. Ouvrir le raccord de purgege à l'aide de la clé de purgege fournie tout en maintainant un chiffon appuyé contre le raccord.

2. Patienter jusqu'à ce que l'eau sorte de la vanne de purgege, puis fermer le raccord de purgege.

ATTENTION

L'eau peut encore être chaude.

1. Mettre la chaudiere sous tension. Un cycle de purge d'une durée de 3 minutes environ est effectue automatiquement.

10.ÀpRES la purge, vérifier si la pression dans l'installation est encore suffisante.

Si la pression d'eau est inférieure à 0,8 bar, il convient de rajouter de l'eau. Si nécessaire, compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar).

Voir chapitre : "Remplissage de l'installation", page 30

1. Régler la consigne de chauffage.

7.5 Vidange de l'installation

Il peut s'avérer nécessaire de vidanger l'eau de l'installation de chauffage lorsque les radiateurs doivent être replacés, en cas de fuite d'eau importante ou en cas de risque de gel. Pour ce faire, procéder comme suit :

1. Ouvrir les robinets de tous les radiateurs raccordés au système de chauffage.

1. Couper l'alimentation électrique de la chaudière.
2. Attende environ 10 minutes, jusqu'à ce que les radiateurs soient froids.

1. Raccorder un flexible d'évacuation sur la prise se situant au niveau le plus bas. Placer l'extrémité du flexible dans un puits d'évacuation ou dans un lieu où l'eau vidangée ne peut pas faire de dégats.
2. Ouvrir le robinet de replissage / de vidange de l'installation de chauffage. Purger l'installation.

AVERTISSEMENT

L'eau peut encore être chaude.

1. Lorsqu'il n'y a plus d'eau qui sort du flexible de vidange, refermer le robinet de vidange.

8 En cas de dérangement

Lorsque la chaudière est en mode de fonctionnement Anti court-cycle, le symbole ? clignote.

1. Appuyer sur la touche "?". Le message Fonctionnement assure lorsque la température de redémarrage sera atteintennement assure lorsque la température de redémarrage sera atteinte} s'affiche.

Ce message n'est pas un message d'erreur, mais une information.

8.2 Messages (Code de type Bxx ou Mxx)

En cas de dérangement, le tableau de commande affiche un message et un code correspondant.

1. Noter le code affiché.

Le code est important pour le dépistage correct et rapide du type de dérangement et pour une éventuelle assistance technique.

1. Eteindre et rallumer la chaudiere.

La chaudière se remet en service de façon autonome lorsque la cause du blocage a eté levée.

1. Si le code s'affiche à nouveau,.Remédier au problème en suivant les instructions du tableau suivant :

Code	Messages Description Vérif	cation / solution
B00 BLCRC.PSU	La carte électronique PSU est mal configurée	Erreur de paramètres sur la carte électronique PSUContacter le professionnel assurant la maintenance de l'appareil
B01 BLMAX CHAUD	Température de départ maximal dépassée	Le débit d'eau est insuffisant dans l'installationController la circulation (sens, pompe, vannes)
B02 BLDERIVE CHAUD	L'augmentation de la température de départ a dépassé sa limite maximale	Le débit d'eau est insuffisant dans l'installationController la circulation (sens, pompe, vannes)Contrôler la pression d'eau
		Erreur de sonderContacter le professionnel assurant la maintenance de l'appareil
B07 BLDT DEP RETOUR	Écart maximum entre la température de départ et de retour dépassé	Le débit d'eau est insuffisant dans l'installationController la circulation (sens, pompe, vannes)Contrôler la pression d'eau
		Erreur de sonderContacter le professionnel assurant la maintenance de l'appareil
Code	Messages Description Vérification / solution
B08 B	BL.RL OUVERT	L'entrée RL sur le bonier de la carte électronique PCU est ouverte	Erreur de paramètre\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
			Mauvaise connexion\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B09 B	BL.INV.L/N	\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B10B11	BL.ENT.BL OUV.	L'entrée BL sur le bonier de la carte électronique PCU est ouverte	Le contact branché sur l'entrée BL est ouvert\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
			Erreur de paramètre\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
			Mauvaise connexion\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B13 B	BL.COM PCUBL.COM PCU-D4	Erreur de communication avec la carte électronique SCU	Mauvais raccordement\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
			Carte électronique SCU non installée dans la chaudière\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B14 B	BL.MANQUE EAU	La pression d'eau est inférieure à 0,8 bar	Manque d'eau dans le circuit\(\triangleright\) Rajouter de l'eau dans l'installation
B15 B	BL.PRESS.GAZ	Pression gaz trop faible Mauvais	églage du pressostat gaz sur la carte électronique SCU\(\triangleright\) Vérifier que le robinet gaz est bien ouvert\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B16	BL.MAUVAIS SU	La carte électronique SU n'est pas reconnue	Mauvais carte électronique SU pour cette chaudière\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B17 B	BL.PCU ERROR	Les paramètres stockés sur la carte électronique PCU sont altermés	Erreur de paramètres sur la carte électronique PCU\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B18 B	BL.MAUVAIS PSU	La carte électronique PSU n'est pas reconnue	Mauvais carte électronique PSU pour cette chaudière\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B19 B	BL.PAS DE CONFIG	La chaudière n'est pas configurée	La carte électronique PSU a été changée\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B21 B	BL.COM SU	Erreur de communication entre les cartes électroniques PCU et SU	Mauvais connexion\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B22 B	BL.DISPL.FLAMME	Disparition de la flamme pendant le fonctionnement	Pas de courant d'ionisation\(\triangleright\) Vérifier que le robinet gaz est bien ouvert\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B25	BL.S.U RERR	Erreur interne de la carte électronique SU	\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
B26 B	BL.S.BALLON	La sonde du gallon ECS est déconnectée ou en court-circuit	\(\triangleright\) Contacter le professionnel assurant la maintenance de l'appareil
Code	Messages Description Vérification	solution
B27 B	L.ECS INST	La sonde en sortie de l'échangeur à plaques est déconnectée ou en court-circuit	Contacter le professionnel assurant la maintenance de l'appareil
M04 REVISION		Une révision est demandée La date de programmée pour la révision est atteinteSi le symbole ? clignote, appuyer sur la touche ? . Les coordonnées de l'installateur s'affichent.Contacter le professionnel assurant la maintenance de l'appareil
M05 REVISION A		Une révision A, B ou C est démandée	La date programmée pour la révision est atteinteSi le symbole ? clignote, appuyer sur la touche ? . Les coordonnées de l'installateur s'affichent.Contacter le professionnel assurant la maintenance de l'appareil
M06 REVISION B
M07 REVISION C
M20 PURGE		Un cycle de purge de la chaudière est en cours	Mise sous tension de la chaudièreAttendre 3 minutes
	SEC.CHAP.B XX JOURS	Le séchage de la chape est actif XX JOURS = Nombre de jours de séchage chape restant.	Un séchage de la chape est en cours. Le chiffage des circuits non concernés est coupé.Contacter le professionnel assurant la maintenance de l'appareil
	SEC.CHAP.C XX JOURS
	SEC.CHAP.B+C XX JOURS
M23 CHANGER SONDE EXT.		La sonde extérieure est défectueuse.	Changer la sonde extérieure radio.
M30 B	L.COM MODBUS	Pas de communication avec la régulation maîtresse par le réseau MODBUS.	Contacter le professionnel assurant la maintenance de l'appareil.
M31 B	L.RESEAU.SYSTEME	Mauvaise configuration du réseau MODBUS.	Contacter le professionnel assurant la maintenance de l'appareil.
	ARRET N XX	L'arrêt est actif XX = Numéro de l'arrêt actif	Un arrêt est en cours. Les circuits sélectionnés pour cet arrêt sont en mode Antigel pendant la période choisisie.

8.3 Défauts (Code de type Lxx ou Dxx)

C002604-A-01

En cas de défaut de fonctionnement, le tableau de commande clignote et affiche un message d'erreur et un code correspondant.

1. Noter le code affché.

Le code est important pour le dépistage correct et rapide du type de dérangement et pour une éventuelle assistance technique.

1. Appuyer sur la touche 忍 . Si le code s'affiche a nouveau, eteindre et rallumer la chaudiere.

1. Appuyer sur la touche ?. Suivre les indications affichées pour résoudre le problème.

2. Consulter la signification des codes dans le tableau suivant :

C002302-B-01

Code	Défauts Origine	du défaut	Description Vérification / solution
L00	DEF.PSU	PCU Carte électronique PSU non connectée Mauvaise connexionCarte électronique PSU défectueuseContacter le professionnel assurant la maintenance de l'appareil	Mauvaise connexionCarte électronique PSU défectueuseContacter le professionnel assurant la maintenance de l'appareil	Mauvaise connexionCarte électronique PSU défectueuseContacter le professionnel assurant la maintenance de l'appareil
L01	DEF.PSU PARAM	PCU Les paramètres de sécurité sont erronés	Mauvaise connexionCarte électronique PSU défectueuseContacter le professionnel assurant la maintenance de l'appareil	Mauvaise connexionCarte électronique PSU défectueuseContacter le professionnel assurant la maintenance de l'appareil
L02	DEF.S.DEPART	PCU La sonde départ chaudière est en court-circuit	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
L03	DEF.S.DEPART	PCU La sonde départ chaudière est en circuit ouvert	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
L04	DEF.S.DEPART	PCU Température de chaudière trop bajo Mauvaisé connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil	Aucune circulation d'eauPurger l'air de l'installation de chauffageContrôleter la circulation (sens, pompe, vannes)Contrôleter la pression d'eau	Aucune circulation d'eauPurger l'air de l'installation de chauffageContrôleter la circulation (sens, pompe, vannes)Contrôleter la pression d'eau
L05	STB DEPART	PCU Température de chaudière trop haute Mauvaisé connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil	Aucune circulation d'eauPurger l'air de l'installation de chauffageContrôleter la circulation (sens, pompe, vannes)Contrôleter la pression d'eau	Aucune circulation d'eauPurger l'air de l'installation de chauffageContrôleter la circulation (sens, pompe, vannes)
L06	DEF.S.RETOUR	PCU La sonde de température retour est en court-circuit	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
L07	DEF.S.RETOUR	PCU La sonde de température retard est en circuit ouvert	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
L08	DEF.S.RETOUR	PCU Température de retard trop BASSE Mauvaise	connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
			Aucune circulation d'eauPurger l'air de l'st installation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L09	STB RETOUR	PCU Température de retard trop élevée Mauvaise	connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
			Aucune circulation d'eauPurger l'air de l'st installation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L10	DT.RET-DEP>MAX	PCU Ecartinsuffisant entre les températures de départ et de retard	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
			Aucune circulation d'eauPurger l'air de l'st installation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L11	DT.DEP-RET>MAX	PCU Ecartentre les températures de départ et de retard trop important	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
			Aucune circulation d'eauPurger l'air de l'st installation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L12	STB OUVERT	PCU Température maximale de la chaudière dépassée (Thermostat maximum STB)	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
			Aucune circulation d'eauPurger l'air de l'st installation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L14 D	DEF.ALLUMAGE	PCU 5 éç	néces de démarriage du brûleur Absence	d'arc d'allumageContacter le professionnel assurant la maintenance de l'appareilPrésence d'arc d'allumage mais pas de formation de flammeVérifier que le robinet gaz est bien ouvertContacter le professionnel assurant la maintenance de l'appareilPrésence de flamme mais ionisation insuffisante (<3 μA)Vérifier que le robinet gaz est bien ouvertContacter le professionnel assurant la maintenance de l'appareil
L16	FLAM.PARASI.	PCU Détection d'une flamme parasite Présence d'un courant d'ionisation alors qu'il n'y a pas de flamme Transformateur d'allumage défectueux Vanne gaz défectueuseLe brûleur reste incandescent : CQ trop élevéContacter le professionnel assurant la maintenance de l'appareil
L17 D	DEF.VANNE GAZ	PCU Probleme sur la carte électronique SU Mauvaise connexionCarte électronique SU défectueuseContacter le professionnel assurant la maintenance de l'appareil
L34 D	DEF.VENTICOLO	PCU Le ventilateur ne tourne pas à la bonne vitesse	Mauvaise connexionVentilateur défectueuxContacter le professionnel assurant la maintenance de l'appareil
L35 D	DEF.RET>CHAUD	PCU Départ et retour inversés Mauvaise connexion	Défaillance de sondeContacter le professionnel assurant la maintenance de l'appareilSens de la circulation d'eau inverséContrôler la circulation (sens, pompé, vannes)
L36 D	DEF.IONISATION	PCU La flâmme a disparu plus de 5 fois en 24 heures pendant que le brûleur était en marche	Pas de courant d'ionisationVérifier que le robinet gaz est bien ouvertContacter le professionnel assurant la maintenance de l'appareil
L37	DEF.COM.SU	PCU Rupture de communication avec la carte électronique SU	Mauvaise connexionContacter le professionnel assurant la maintenance de l'appareil
L38 D	DEF.COM.PCU	PCU Rupture de communication entre les cartes électroniques PCU et SCU	Mauvaise connexionCarte électronique SCU non connectée ou défectueuseContacter le professionnel assurant la maintenance de l'appareil
L39 D	DEF.BL OUVERT	PCU L'entée BL s'est ouverte durant un instant	Mauvaise connexionCause exterParamètre mal régèleContacter le professionnel assurant la maintenance de l'appareil
L40	DEF.TEST.HRU	PCU Erreur	de test de l'unité de récapération de chaleur	Mauvaise connexionCause externeParamètre mal régèleContacter le professionnel assurant la maintenance de l'appareil
L250	DEF.MANQUE EAU	PCU La pression d'eau est trop faible Circuit hydraulique mal purgéFuite d'eauErreur de mesureFaire un appoint d'eau si nécessaireRéarmer la chaudière	Fuite d'eauErreur de mesureFaire un appoint d'eau si nécessaireRéarmer la chaudière	Le manomètre est défectuexCarte sondes défectueuseContacter le professionnel assurant la maintenance de l'appareil
L251	DEF.MANOMETRE	PCU Défur du capteur de pression d'eau Problème de câblageDormanomètre est défectuexCarte sondes défectueuseContacter le professionnel assurant la maintenance de l'appareil	DeçailleGéfaillance de sonderacteur le professionnel assurant la maintenance de l'appareil	Mauvaise connexionDéfaillance de sonderacteur le professionnel assurant la maintenance de l'appareil
D03	DEF.S.DEP.B	SCU Défur	sonde départ circuit B	Mauvaise connexion
D04	DEF.S.DEP.C	SCU Défur	Défait sonde départ circuit CRemarques :La pompé du circuit tourne.Lé moteur de la vanne 3 voies du circuit n'est plus alimenté et peut être manoeuvréré manuellement.	Mauvaise connexionDéfaillance de sonderacteur le professionnel assurant la maintenance de l'appareil
D05	DEF.S/ext.	SCU Défur	sonde extérieureRemarques :La consigne chaudière est égale au paramètre MAX.CHAUD..La régulation des vannes n'est plus assurée mais la surveillance de la température maximale du circuit après vanne resté assurée.Les vannes peuvent être manoeuvrées manuellement.Le réchauffage de l'eau chaude sanitaire resté assuré.	Mauvaise connexionDéfaillance de sonderacteur le professionnel assurant la maintenance de l'appareil
D07	DEF.S.SYST.	SCU Défur	sonde système Mauvaise connexion	Défaillance de sonderacteur le professionnel assurant la maintenance de l'appareil
D09	DEF.S.ECS	SCU Défur	sonde eau chaude sanitaireRemarques :Le réchauffage de l'eau chaude sanitaire n'est plus assuré.La pompé de charge tourne.La température de charge du gallon est égale à la température de la chaudière.	Mauvaise connexionDéfaillance de sonderacteur le professionnel assurant la maintenance de l'appareil
D11	DEF.S.AMB.A	SCU Défur	sonde d'ambiance A	Mauvaise connexion
D12	DEF.S.AMB.B	SCU Défur	Défait sonde d'ambiance B	Défaillance de sonderacteur le professionnel assurant la maintenance de l'appareil
D13	DEF.S.AMB.C	SCU Défur	Défait sonde d'ambiance CRemarque :Le circuit concerné fonctionné sans influence de la sonde d'ambiance.	Mauvaise connexion
D14	DEF.COM MC	SCU Rupture de communication entre la carte électronique SCU et le module chaudière radio	Mauvaise connexionVérifier la liaison et les connecteurs	Vérifier la liaison et les connecteurs
			Défaillance du module chaudière	Changer le module chaudière
D15	DEF.S.BAL.TP	SCU Défaut	sonde gallon tamponRemarque :Le réchauffage du gallon tampon n'est plus assuré.	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
D16	DEF.S.PISC.B	SCU Défaut	sonde piscine circuit B	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
D16	DEF.S.PISC.C		Défaut sonde piscine circuit CRemarque :Le réchauffage de la piscine se fait en permanence durant la période comport du circuit.
D17	DEF.S.BAL.2	SCU Défaut	sonde ballon 2 Mauvaise connexion	Défaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
D27	DEF.COM.PCU	SCU Rupture	de communication entre les cartes électroniques SCU et PCU ▪ Contacter le professionnel assurant la maintenance de l'appareil
D32	RESET:ON/OFF	SCU 5 rea	mements ont été réalisés en moins d'une heuresEteindre et rallumer la chaudièreSi la chaudière ne démarre pas après plusieurs réarmements (5 tentatives possibles), contacter votre chauffagiste en lui indiquant le message de défaut affché
D37	TA-S COURT-CIR	SCU Le Titan	an Active System® est en court-circuit ▪ Contacter le professionnel assurant la maintenance de l'appareilRemarques :La production d'eau chaude sanitaire est arrêtée mais peut néanmoins être reliçée par la touche ▪Leallon n'est plus protégé.Si unallon sans Titan Active System® est raccordé sur la chaudière, vérifier que le connecteur de simulation TAS (livré dans le colis AD212) est monté sur la carte sonde.
D38	TA-S DEBRANCHIE	SCU Le Titan	an Active System® est en circuit ouvert ▪ Contacter le professionnel assurant la maintenance de l'appareilRemarques :La production d'eau chaude sanitaire est arrêtée mais peut néanmoins être reliçée par la touche ▪Leallon n'est plus protégé.Si unallon sans Titan Active System® est raccordé sur la chaudière, vérifier que le connecteur de simulation TAS (livré dans le colis AD212) est montÉ sur la carte sonde.
D99	DEF.MAUVAIS.PCU	SCU La version du logiciel du SCU ne reconnaît pas le PCU raccordé ▪ Contacter le professionnel assurant la maintenance de l'appareil

9 Mise au rebut

9.1 Mise au rebut/Recyclage

i Le démontage et la mise au rebut de la chaudière doivent être effectuels par un professionnel qualifié conformément aux réglementations locales et nationales en vigueur.

Procedure comme suit pour démonter la chaudière :

Couper l'alimentation électrique de la chaudière.
Couper l'alimentation en gaz.
Couper l'arrivée d'eau.
Purger l'installation.
Retirer le siphon.
Déposer les conduits d'air et d'évacuation.
Debrancher tous les conduits de la chaudiere.
Demonter la chaudiere.

10 Economies d'énergie

10.1 Conseils pour economiser de l'énergie

Bien ventiler la piece ou est installée la chaudiere.
Ne pas boucher les aérations.
- Ne pas couvrir les radiateurs. Ne pasmettre en place des rideaux devant les radiateurs.
- Mettre en place des panneaux reflecteurs à l'arrière des radiateurs pour éviter des pertes de chaleur.
Isoler les tuyauteries dans les pieces qui ne sont pas chauffées (caves et greniers).
Fermer les radiateurs dans les pieces non utilisées.
Ne pas laisser couler inutillement de l'eau chaude (et froide).
Installer un pommeau de douche économique pour economiser jusqu'à 40% d'énergie.
Préférer une douche à un bain. Un bain consomme 2 fois plus d'eau et d'énergie.

Une commande à distance est disponible dans les versions suivantes :

Filaire
Radio

Le réglage du tableau de commande et/ou de la commande à distance à une grande influence sur la consommation d'énergie.

Quelques conseils :

Dans la piece ou se trouve la sonde d'ambiance, il n'est pas conseilé d'installer des radiateurs avec robinet thermostatique. Si un robinet thermostatique est present, l'ouvrir complètement.
Fermer ou ouvrir complètement les robinets thermatiques des radiateurs entraine des fluctuations de température non souhaitées. Ouvrir et fermer les robinets thermatiques par petits paliers.
Baisser la consigne à environ 20^ . Ceci permet de réduire les frais de chauffage et la consommation d'énergie.
Baisser la consigne lors de l'aération des pieces.
Lors du réglage du programme horsaire, tener compte des jours d'absence et des congés.

11 Garanties

11.1 Généralités

Vou venez d'acquerir l'un de nos apparèils et nous vous remercions de la confiance que vous nous avons ainsi témoignée.

Nous nous permettons d'attirer votre attention sur le fait que vous appeareil gardera d'autant plus ses qualités premières qu'il sera vérifié et entretenu régulièrement.

Votre installateur et tout notre réseau restent bien entendu à votre disposition.

11.2 Conditions de garantie

Les dispositions qui suivent ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code Civil.

Votre apparéil bénéficia d'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionné sur la facture de l'installateur.

La durée de notre garantie est mentionnée dans notre catalogue tarif. Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'une insuffisance d'entretien de celui-ci, ou d'une mauvaise installation de l'appareil (il vous apparcient à cet égard de veiller à ce que cette dernière soit réalisée par un professionneliel qualifié).

Nous ne saurions en particulier etre tenus pour responsables des dégats matériels, pertes immaterielles ou accidents corporels consécutifs à une installation non conforme :

aux dispositions legales et reglementaires ou imposées par les autorités locales,
aux dispositions nationales, voire locales et particulieres régissant l'installation,
- à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des apparèils,
auxregles delart.

Notre garantie est limitée à l'échange ou la réparation des seules pièces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'oeuvre, de déplacement et de transport.

Notre garantie ne couvre pas le remplacement ou la réparation de pieces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une'utilisation d'un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc..., ne sont garantis que s'ils n'ont jamais été démontes.

Les droits établis par la directive européen 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J.O. N° 57 du 8 mars 2002, restent valables.

12 Annexe

12.1 Informations ErP

12.1.1. Fiche de produit

Type de chaudière		GMR 3035 Condens
Chauffage des locaux - application à température		Moyenne
Chauffage de l'eau - Profil de soutirage déclaré		-
Classe d'efficacité énergétique saisonnière pour le chauffage des locaux		A
Classe d'efficacité énergétique pour le chauffage de l'eau		-
Puisance thermique nominale (Prated of Psup) kW 35
Chauffage des locaux - consommation annuelle d'énergie kWh 106
Chauffage de l'eau - consommation annuelle d'énergie kWh	GJ	-
		-
Efficacité énergétique saisonnière pour le chauffage des locaux % 95
Efficacité énergétique pour le chauffage de l'eau % -
Niveau de puissance acoustique LWA à l'intérieur dB		53

Pour les précautions particulières concernant le montage, l'installation et l'entretien :

"Consignes générales de sécurité", page 4

12.1.2. Fiche de produit combiné

Carte de produit combiné applicable aux chaudières indiquant l'efficacité energetique pour le chauffage central du produit combiné proposé

Efficacite energetique saisonniere de la chaudiere pour le chauffage des locaux

1

0

Régulateur de la température

de la fi che du régulateur de température

Classe I = 1%, Classe II = 2%, Classe III = 1,5%,

Classe IV = 2%, Classe V = 3%, Classe VI = 4%,

ClasseVII=3,5%,ClasseVIII=5%

.

+

%

Chaudiere d'appoint

de la fi che de la chaudiere

Efficacité énergétique saisonnière pour le chauffage

des locaux (en %)

% （

Contribution solaire

de la fi che du dispositif solaire

$$ \left(\text {I I I} ^ {\prime} \times \boxed {} + \right. $$

Volume du gallon (en m2)

$$ \left. \left. ^ {\prime} \mathrm {I V} ^ {\prime} \mathrm {x} \right| \right\rvert \mathrm {x} $$

Efficacite du collecteur (en %

$$ 0, 9 \times (\square / 1 0 0) $$

Classe energetique du gallon

$$ A ^ {*} = 0, 9 5, A = 0, 9 1, $$

(1) Si la classe énergétique du gallon est supérieure à A, utilisez 0,95

Pompe à chaleur d'appoint

de la fi che de la pompe a chaleur

Efficacite energetique saisonniere pour le chauffagedes locaux (en %

%

Contribution solaire ET pompe à chaleur d'appoint

Sélectionnez une valeur inférieure

ou

Effi cacité énergétique saisonnière du produit combiné pour le chauffage des locaux

Classe d'effi cacité énergétique saisonnière du produit combiné pour le chauffage des locaux

≥1

5%

≥1

0%

1

La chaudiere et la pompe à chaleur d'appoint sont-elles installées avec des diffuseurs de chaleur basse

température à 35 C ?

de la fi che de la pompe a chaleur

% +

L'efficacité énergétique des produits combinés indiquée sur cette fiche peut ne pas correspondre à l'efficacité énergétique réelle une fois les produits combinés installés dans un[bâtiment, car celle-ci est influencée par différents facteurs comme la perte de chaleur dans le système de distribution et les dimensions des produits par rapport à la taille et aux caractéristiques du[bâtiment.

AD-3000743-01

La valeur de l'efficacité énergétique saisonnière, pour le chiffage des locaux, du dispositif de chiffage des locaux utilisé à titre principal, exprimée en %.
II Le coefficient de pondération de la puissance thermique du dispositif de chauffage utilisé à titre principal et des disposits de chauffage d'appoint d'un produit combiné, tel qu'indiquedans le tableau suivant.
III La valeur de l'expression mathématique :294/(11. Prated), dans laquelle 294/(11 . Prated) renvoie au dispositif de chauffage des locaux utilisé à titre principal.
IV La valeur de l'expression mathématique :115/(11. Prated), dans laquelle 115/(11 . Prated) renvoie au dispositif de chauffage des locaux utilisé à titre principal.

Psup / (Prated + Psup)(1)(2)	II, produit combiné non équipé d'unallon d'eau chaude	II, produit combiné équipé d'unallon d'eau chaude
0 0 0
0,1 0,3 0,37
0,2 0,55 0,70
0,3 0,75 0,85
0,4 0,85 0,94
0,5 0,95 0,98
0,6 0,98 1,00
≥ 0,7 1,00 1,00
(1) Les valeurs intermédiaires sont calculées par interpolation linéaire entre les deux valeurs adjacentes
(2) Prated renvoie au dispositif de chauffage des locaux ou au dispositif de chauffage mixte utilisé à titre principal

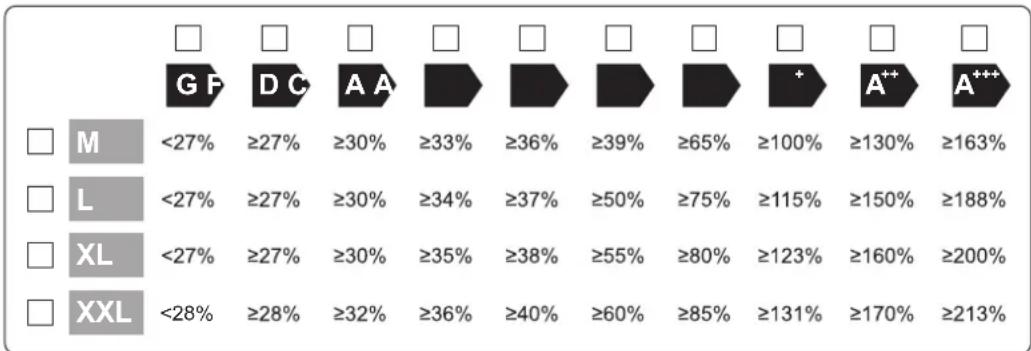

Carte de produit applicable aux dispositifs de chauffage mixtes (chaudières ou pompes à chaleur) indiquant l'efficacité énergétique pour la production d'eau chaude sanitaire du produit combiné proposé

Effi cacité énergétique, pour le chauffage de l'eau, du dispositif de chauffage mixte

Profil desoutirage déclaré :

Contribution solaire

de la fi che du dispositat solaire

Électricitéauxiliaire

Effi cacité énergétique du produit combiné pour le chauffage de l'eau dans des conditions climatiques moyennes

Classe d'efficacité énergétique du produit combiné pour le chauffage de l'eau dans des conditions climatiques moyennes

Effi cacité énergétique pour le chauffage de l'eau dans des conditions climatiques plus froides et plus chaudes

L'efficacité énergétique des produits combinés indiquée sur cette fiche peut ne pas correspondre à l'efficacité énergétique réelle une fois les produits combinés installés dans un[bâtiment, car ce ci est influencée par différents facteurs comme la perte de chaleur dans le système de distribution et les dimensions des produits par rapport à la taille et aux caractéristiques du[bâtiment.

AD-3000747-01

La valeur de l'efficacité énergétique, pour le chauffage de l'eau, du dispositif de chauffage mixte, exprimée en %.
II La valeur de l'expression mathématique (220^*Q_ref)/ Q_nonsol , dans laquelle Q_ref provient de l'annexe VII, tableau 15 du règlement UE 811/2013, et Q_nonsol de la fiche de produit du dispositif solaire pour le profil de soutirage déclaré M, L, XL et XXL du dispositif de chauffage mixte.

III La valeur de l'expression mathématique (Q_aux.2,5) / (220.Q_ref) , exprimée en (Q_aux.2,5) / (220.Q_ref) , où Q_aux provient de la fiche de produit du dispositif solaire et Q_ref de l'annexe VII, tableau 15 du règlement UE 811/2013, pour le profil de soutirage déclaré M, L, XL ou XXL.

Type de chaudière		GMR 3035 Condens
Oetronic	%	97
Uniquement avec sonde extérieure

OERTLI THERMIQUE S.A.S.

Direction des Ventes France

Z.I. de Vieux-Thann

2, avenue Josue Heilmann · B.P. 50018

F-68801 Thann Cedex

www.oertli.fr

Assistance Technique PRO

N°Indigo 0825825636

0.15 E TTC/MN

0389376935

assistance的技术@oertli.fr

Toutes les informations techniques containes dans la presente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable.

080715
