MODE D'EMPLOI PH45H Fairland
A dire attentivement et à conserver pour consultation ultérieure.
Vou vexz d'acqir une pompe a chaleur FAIRLAND et nous you remercions de vaue confiance. Il s agit d'un produit des plus performants du marche. Avant d'entrepandre son installation et son utilisation, lisez attentivement les informations ci-apres. Elles contiennent d'importantes recommendations sur les differentes manipulations et conseils d'utilisation. Gardez soigneusement ces informations et montrez-les aux utilisateurs eventuels.
Sommaire
I. Application Page 3
II. Caractéristiques Page 3
III. Specifications techniques.. Page 3
IV. Dimensions . Page 4
V. Guide d'installation Page 5
VI. Utilisation . Page 6
VII. Verification . Page 8
VIII. Précautions Page 8
IX. Entretien Page 9
X. Pannes et anomalies : premières vérifications Page 9

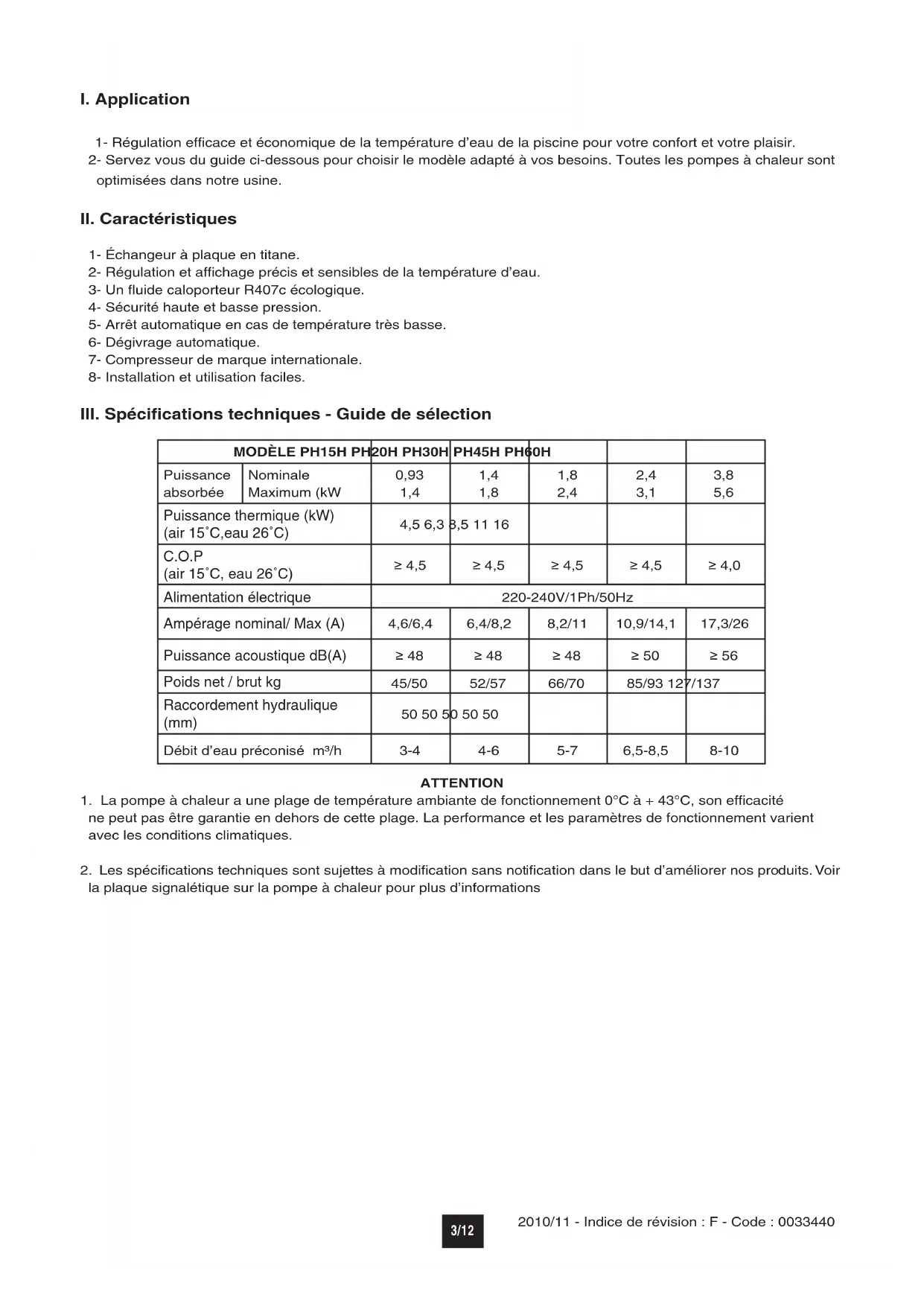

I. Application
1- Regulation efficace et economique de la tempereature d'eau de la piscine pour vous comfort et vous plaisir.
2- Servez vous du guide ci-dessous pour désirir le modele adapté à vos besoin. Toutes les pompes à chaleur sont optimisées dans notre usine.
II. Caractéristiques
1- Échangeur à plaque en titane.
2- Regulation et affichage précis et sensibles de la température d'eau.
3- Un fluide caloporteur R407c ecologique.
4- Sécurité haute et BASSE pression.
5- Arrêt automatique en cas de température très BASSE.
6-Dégivrage automatique.
7- Compresseur de marque internationale.
8- Installation et utilisation facies.
III. Spécifications techniques - Guide de sélection
| MODELE PH15H PH20H PH30H | PH45H PH60H | | |
| Puisance absorbée | Nominale Maximum (kW) | 0,93 1,4 | 1,4 1,8 | 1,8 2,4 | 2,4 3,1 | 3,8 5,6 |
| Puisance thermique (kW) (air 15°C, eau 26°C) | 4,5 6,3 | 3,5 11 16 | | | |
| C.O.P (air 15°C, eau 26°C) | ≥ 4,5 | ≥ 4,5 | ≥ 4,5 | ≥ 4,5 | ≥ 4,0 |
| Alimentation électrique | 220-240V/1Ph/50Hz |
| Ampérage nominal/ Max (A) | 4,6/6,4 | 6,4/8,2 | 8,2/11 | 10,9/14,1 | 17,3/26 |
| Puisance acoustique dB(A) | ≥ 48 | ≥ 48 | ≥ 48 | ≥ 50 | ≥ 56 |
| Poids net / brut kg | 45/50 | 52/57 | 66/70 | 85/93 127 | 7/137 |
| Raccordement hydraulique (mm) | 50 50 50 | 50 50 50 | | | |
| Débit d'eau préconisé m³/h | 3-4 | 4-6 | 5-7 | 6,5-8,5 | 8-10 |
ATTENTION
- La pompe à chaleur a une plage de température ambiente de fonctionnement 0^ à +43^ , son efficacité ne peut pas etre garantie en dehors de cette plage. La performance et les parametes de fonctionnement varient avec les conditions climatiques.
- Les specifications techniques sont sujettes à modification sans notification dans le but d'améliorer nos produits. Voir la plaque signalétique sur la pompe à chaleur pour plus d'informations
Ces données sont sujettes à modification sans notification.
Note : Les dimensions ci-dessus sont à destination de l'installateur.

V. Guide d'installation
1. Raccordement hydraulique

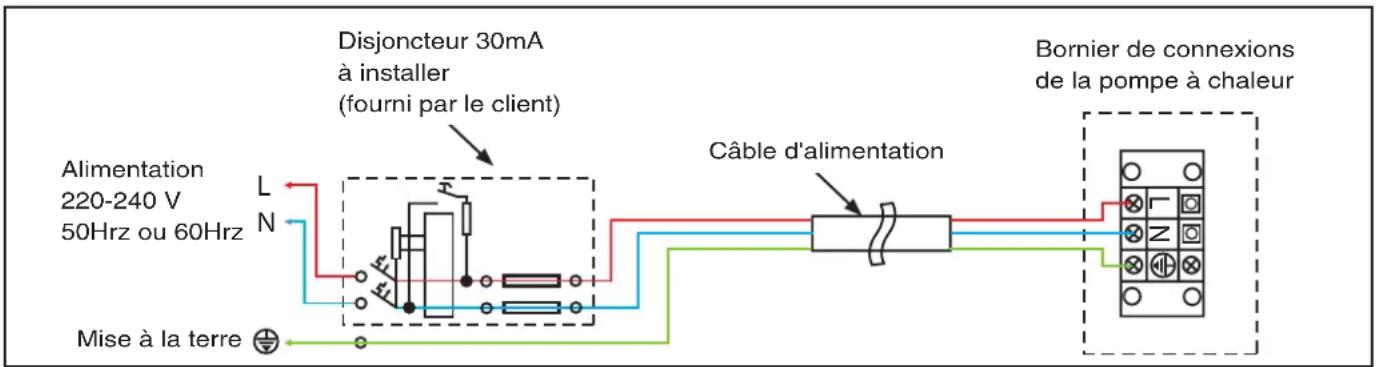

2. Raccordement électrique

Note: La mise à la terre doit être correctement réalisée.
Protection et câblage
| MODELE PH15H PH20H | PH30H PH4 | 5H PH60H | | | |
| Disjon- teur | Ampérage nominal A | 15 15 20 | 25 40 | | | |
| Courant résiduel nominal A | 30 30 30 | 30 30 | | | |
| Fusible A | 15 15 20 | 25 40 | | | |
| Cordon d'alimentation (mm2) | 3 x 2,5 3 x | 2,5 3 x 2,5 3 | x 4 3 x 6 | | |
| Cordon du boîtier de commande (mm2) | 3 x 0,5 3 x | 0,5 3 x 0,5 3 | x 0,5 3 x 0,5 | | |
Ces données sont sujettes à modification sans notification.
Note: Ces données sont applicables quand le cordon d'alimentation fait moins de 10 m de long. Quand le cordon est plus long, le diamètre doit être augmente. Le cordon du boîtier de commande déportée peut être au maximum de 50 m.
3. Préalable à l'installation
L'installation de la pompe à chaleur ne doit être effectue que par un professionnelnel qualifié. Les utilisateurs ne doivent pas installer les pompes à chaleur euxmemes au risque d'endommager la pompe à chaleur ou de se blesser.
A. Installation
1) La pompe à chaleur s'installé à l'extérieur, dans un endroit bien ventilé, à 3,5 mètres du plan d'eau au minimum.
2) Le chassis doit être installé et fixé solidairement à une dalle ou un support avec des vis M10 + chevilles. Le support doit être capable de soutenir le poids de la pompe à chaleur.
3) Veillez à ne pas générer la circulation de l'air autour de l'entrée et de la sortie d'air de la pompe. à chaleur (voir paragraphe dimensions) afin de ne pas entraver, ou même arrêté, le fonctionnement de la pompe.
4) La pompe à chaleur a besoin d'une pompe additionnelle pour faire circuler l'eau. (pompe de filtration de la piscine). Voir les caractéristiques techniques pour le débit recommandé.
5) La pompe à chaleur génére des condensats pendant qu'elle est en fonctionnement. Les condensats coulent du bas de cette-ci. Clipsez le raccord d'évacuation dans le trou et connectez un tuyau d'évacuation.
B. Câblage
1) Connectez le cable à une alimentation adaptée, la tension doit correspondre avec la tension nominale de la pompe.
2) La pompe à chaleur doit être mise à la terre.
3) Les raccordements electriques de la pompe à chaleur ne devont être effectuels que par un professionnel qualifié et selon le diagramme du raccordement electrique.
4) Réglez la valeur du courant de fuite du disjoncteur différentiel par rapport aux réglementations en vigueur dans le pays d'installation. (Courant de fuite ≤ 30mA ).
5) Les cables doivent être disposés de façon ordonnée, ils ne doivent pas se toucher.
C. Une fois que le câblage complet et vérifié, mettez la pompé à chaleur en marche.
VI. Utilisation


Horloge Minuterie marche Minuterie arrêt

1. Affichage
A. Quand la pompe à chaleur est à l'arrêt, l'houré est affichée,
B. Quand la pompe à chaleur est en marche, la température de l'eau de la piscine est affichée.
2. Reglage de la température de consigne de l'eau de la piscine
A. Possible avec la pompe à chaleur en marche ou à l'arrêt,
B. Appuyez sur les flèches ou pour régler la température de consigne. La température affichée se met a clignoter, utilisez les flèches ou pour désir la température souhaitée,
C. L'affichage revient à la normale après 5 secondes.
3. Réglage de l'heure
- Possible avec la pompe à chaleur en marche ou à l'arrêt,
A. Appuyez sur la touche pour régler l'heure. L'heure affichée sur l'écran se met à clignoter, appuyez encore la touche . Utilisez et afin de désirir l'heure souhaiée. Pendant que l'horloge clignote encore, appuyez de nouveau sur la touche pour régler les minutes. Utilisez les touches et pour afficher les minutes souhaiées. Une fois l'heure réglée, appuyez sur , la température de l'eau sera affichée. L'affichage revient à la normale après 30 secondes.
5 . Minuterie : programmation d'une heures de mise en marche et d'une heures d'arrêt quotidiennes
Sous reserve que l'heure ait etecorrectement reglee, cet opération permet de programmer, au sein de la journee, une heure de mise en mache et une heure d'arrêt.
A. Appuyez sur pour régler l'heure de mise en marche. Le témoin s'allume et l'heure de mise s'affiche.
Appuyez encore sur pour changer l'heure avec les touches et . Pendant que l'affichage clignote encore, appuyez encore sur pour régler les minutes avec les touches et . ÀpRES le réglage de la minuterie, appuyez sur, la température d'eau sera affichée. L'affichage revient à normale après 30 secondes.
B. Pour régler l'heure d'arrêt de la minuterie, appuyer sur le bouton "minuterie à l'arrêt". Quand le témoin s'allume et l'heure se met à clignoter, appuyez encore une fois sur pour régler l'heure d'arrêt. Utiliser les touches et afin de désirir l'heure souhaïée. Pendant que l'heure clignote encore, appuyez de nouveau pour régler les minutes avec les touches et . ÀpRES le réglage appuyez sur, la température d'eau sera affichée. L'affichage revient à la normale après 30 secondes.
C. Annuler minuterie à l'arrêt
Appuyez sur ou afin d'annuler la Minuterie Marche et Minuterie Arrêt. Quand le chiffre clignote, appuyez sur . Le témoin s'éteint et la température d'eau est affichée. La Minuterie Marche et la Minuterie Arrêt sont annulées. L'affichage revient à la normale après 30 secondes.
VII. Verification
1. Vérification avant utilisation
A. Verifier que toute l'installation ainsi que les raccordements ont ete effectués d'apres le diagramme joint avec cette notice.
B. Verifier le cablage d'après le schema de cablage, et que la pompe a chaleur est mise a la terre.
C. Verifier que la commande Marche/Arrêt est sur la position Arrêt.
D. Vérifier la températe de consigne.
E. Vérifier les tuyaux d'entrée et sortie de la pompe à chaleur.
2. démarrage
A. Assurez you que la pompe de filtration soit en fonction avant de mettre la pompe à chaleur en marche.
B. Pompe de filtration en marche, cherchez des fuites d'eau eventuelles, reglez la température de consigne et démarrez la pompé à chaleur..
C. Quand la pompe à chaleur fonctionne, le ventilateur se met en route immédiatement. Àpres une temporisation le compressor se met en marche.
D. Pompe à chaleur en marche, vérifie l'absence de bruits anormaux.
V.III Précautions
1. Attention
A. Choisissez une température de consigne comfortable, pas trop chaude ni trop froide.
B. Faites attention à ne pas entraver la circulation d'air autour de la pompe à chaleur au risque de réduire son efficacité ou même provoquer son arrêt.
C. Ne jamais mettre vos mains ni dans l'aspiration ni dans le refoulement d'air de la pompe a chaleur, n'enlever pas le grillage du ventilateur.
D. En cas de bruit, oedur ou fumée anormaux, arrêtez la pompe à chaleur immédiatement et contactez votre revendeur. Ne jamais tenter de réparer la pompe à chaleur vous même.
E. Ne jamais utiliser ni stocker des matériaux inflammables pres de la pompe à chaleur.
F. Pour optimiser l'effet chauffage, assurez-vous que les tuyaux entre la pompe à chaleur et la piscine sont thermiquement isolés. Pendant la période d'utilisation, il est recommendé, en dehors du temps de baignade, de couvrir le basin d'une couverture isothermique.
G. Les tuyaux entre la pompe à chaleur et la piscine ne doivent pas excéder 10 mètres de long, au-delà son efficacité sera réduite.
H. Les pompé à chaleur des cette série sont très efficaces avec une température d'air ambiante entre 15^ et 25^ .
1. Sécurité
A. Assurez you que la commande marche/arrêt est hors de la portée des enfants.
B. En cas d'une coupure d'électricité pendant que la pompe à chaleur est en marche, celle-ci se remettra en marche automatiquement quand l'électricité sera rétable.
D. Dans le cas ou la pompe à chaleur est arrêtée pendant une longue période, foupez l'alimentation et vidangez la pompe à chaleur en fermant au besoin les 2 vannes de by-pass, et en déconnectant le tuyau d'arrivée d'eau.
IX. Entretien
A. Debranchez l'alimentation de la pompe à chaleur avant toute intervention.
B. Hivernage: Purgez la pompe à chaleur et déconnectez la du réseau électrique. Afin de la protégger, couvrez-la avec une housse.
C. La pompe à chaleur peut être nettoyée avec un détergent et de l'eau claire. Ne Jamais utiliser de solvants organiques.
D. Vérifiez le serrage des vis, boulons, câbles et connexions régulierement.
X. Pannes et anomalies
| PANNE/SYMPTÔMES | CAUSE |
| A. Une nuage d'air ou d'eau froidB. Des bruits secs | A. Le ventilateur s'arrêté automatiquement pour dégivrage.B. Le bruit de l'électrovanne quand le dégivrage commence et s'arrêté.C. Pendant l'opération, ou juste après l'arrêt, le bruit d'écoulement d'eau et pendant les premières 2/3 minutes après que la machine est mise en marche. Le bruit correspond à l'écoulement du fluide frigorifique ou la déshumidification.D. Des bruits secs accompagnent l'expansion et la contraction de l'échangeur quand la température varie. |
| Marche arrêt automatique | Vérifier le réglage de la minuterie. |
| A. Alimentation en panne.B. Vérifier que la commande marche/arrêt manuel est en position marche.C. Le disjoncteur à sauté / fusible à grillé.D. La machine est en phase de temporisation (le voyant de marche est allumé)E. Minuterie en marche (le tímoin de marche est allumé) |
| La machine est en marche mais ne chauffe pas | Vérifiez que l'entrée et la sortie d'air ne sont pas entravées. |
Note : Dans les cas suivants, arrêtez la machine immédiatement, coupez l'alimentation et contactez votre revendeur.
a) La commande marche/arrêt n'est pas précise.
b) Le disjoncteur saute fréquement ou le fusible grillé régulièrement.
Code des pannes
| N° ER | REUR DESCRIPTION |
| 1 EE | 1 Protection haute pression |
| 2 EE | 2 Protection basse pression |
| 3 EE | 3 Protection débit d'eau insufisant |
| 4 EE | 4 A.1 mauvaise connexion de PROT2 sur la carte du circuit imprimé |
| 5 PP | 1 Sonde de température d'eau de la pompe à chaleur en panne. |
| 6 PP | 2 Sonde de refoulement compréseur en panne |
| 7 PP | 3 Sonde de dégivrage en panne |
| 8 PP | 4 Sonde d'aspiration compréseur en panne |
| 9 PP | 5 Sonde de température d'air en panne |
| 10 PP | 6 Protection surcharge de la sortie du compréseur |
| 11 PP | 7 Protection arrêt automatique lorsque la température d'air ambient descend en dessous de 0°C, (pas une panne) |
