MET247 - Adaptateur réseau METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Marque	Metronic
Modèle	MET247
Débit nominal	500 Mbit/s (norme HomePlug AV1.1 et IEEE P1901)
Interface réseau	Ethernet 10/100 Base-T (RJ45)
Puce réseau	Atheros AR7420
Bande de fréquence	2 – 68 MHz
Cryptage	128 bits AES
Alimentation	100-240 V ~ 50/60 Hz
Consommation en fonctionnement	2,5 W
Consommation en veille	0,5 W
Dimensions (L x l x H)	56 x 40 x 92 mm
Poids (unité)	166 g
Température de fonctionnement	0 °C à 45 °C
Température de stockage	-20 °C à 70 °C
Compatibilité	HomePlug AV (200 Mbit/s et 500 Mbit/s) ; non compatible 85 Mbit/s
Fonctions principales	Extension du réseau domestique via le courant électrique ; prise antiparasite intégrée ; appairage sécurisé
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas ouvrir l’appareil ; ne pas immerger ; utiliser sur prise avec terre ; éloigner des sources de chaleur et d’humidité
Pièces détachées et réparabilité	Aucune pièce détachable par l’utilisateur ; contacter le SAV pour toute réparation
Informations générales	Garantie 2 ans pièces et main-d’œuvre ; assistance technique au 0892 350 315 (0,34 €/min)

FOIRE AUX QUESTIONS - MET247 METRONIC

Comment installer mon adaptateur CPL Metronic MET247 ?

Branchez un adaptateur sur une prise électrique et reliez-le à votre modem via le câble RJ45. Branchez le second adaptateur sur une autre prise et reliez-le à votre ordinateur. L'installation est Plug & Play. Si nécessaire, effectuez un appairage (voir question suivante).

Comment appairer deux adaptateurs CPL ?

Assurez-vous que les deux adaptateurs sont sous tension. Appuyez sur le bouton d'appairage du premier adaptateur pendant 1 à 2 secondes (le voyant POWER clignote). Dans la minute, faites de même sur le second adaptateur. Attendez environ 40 secondes. Le voyant DATA doit rester allumé fixe pour confirmer la connexion.

Que faire si le voyant DATA reste éteint après appairage ?

Vérifiez que les deux adaptateurs sont sur le même réseau électrique (même compteur). Essayez de les brancher sur une même multiprise (sans parafoudre) et répétez l'appairage. Si cela fonctionne, vous pouvez ensuite les replacer sur leurs prises définitives.

Puis-je utiliser un adaptateur 200 Mbit/s avec le MET247 ?

Oui, les adaptateurs 500 Mbit/s (comme le MET247) sont compatibles avec les modèles 200 Mbit/s HomePlug AV. La communication se fera au débit maximum du plus lent, soit 200 Mbit/s. Les adaptateurs 85 Mbit/s ne sont pas compatibles.

Comment ajouter un troisième adaptateur au réseau ?

Branchez le nouvel adaptateur, reliez-le à un équipement réseau, puis suivez la procédure d'appairage : maintenez le bouton enfoncé 15 secondes jusqu'à ce que les voyants clignotent, relâchez, puis appuyez 1 à 2 secondes. Dans les 2 minutes, appuyez sur le bouton d'un adaptateur déjà appairé. Le voyant DATA du nouveau doit s'allumer fixe.

Quelle est la distance maximale entre deux adaptateurs CPL ?

La distance dépend de la qualité du réseau électrique. En théorie, jusqu'à 300 mètres sur le câble électrique, mais en pratique, comptez environ 100 à 200 mètres. Les performances peuvent être réduites par des parasites ou des disjoncteurs.

Puis-je brancher l'adaptateur sur une multiprise ?

Oui, mais évitez les multiprises avec parafoudre car elles filtrent le signal CPL. Il est préférable de brancher l'adaptateur directement sur une prise murale. La prise antiparasite intégrée au NetSocket permet de brancher d'autres appareils sans nuire au signal.

Comment réinitialiser mon adaptateur aux paramètres d'usine ?

Utilisez un trombone ou un objet fin pour appuyer sur le bouton RESET situé sur le côté de l'adaptateur. Maintenez enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'adaptateur redémarrera et sera réinitialisé.

Que faire si le débit est faible ou instable ?

Essayez de brancher les adaptateurs sur des prises plus proches électriquement. Évitez les rallonges et les multiprises parafoudre. Vérifiez que les adaptateurs sont bien appairés. Si le voyant DATA clignote lentement, le débit est inférieur à 20 Mbit/s ; rapprochez les adaptateurs.

Comment nettoyer mon adaptateur CPL ?

Débranchez l'adaptateur de la prise électrique. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits liquides, de solvants ou de nettoyants abrasifs.

MODE D'EMPLOI MET247 METRONIC

Courant porteur en ligne

Référence : 495418

Sommaire

1 Généralités 04 2 Description de l'adaptateur CPL 09 3 Branchements 12 4 Réappairage des NetSockets 500 13 5 Ajout d'un troisième Netsocket 500 14 6 En cas de problème 15 7 Instructions de sécurité 15 8 Caractéristiques techniques 17

Assistance et conseils 18

Certificat de garantie 19

1 - Généralités

Bienvenue dans l'univers des Courants Porteurs en Ligne (CPL) où le réseau électrique devient un réseau intelligent pour transporter des informations à haut débit. Grâce aux adaptateurs CPL que nous vous proposons (les NetSockets), il est désormais possible de partager un accès internet ou des données entre différents équipements connectés sur une prise électrique.

L'adaptateur est un module d'interface Ethernet / courants porteurs en ligne permettant de transférer des informations (données, audio ou vidéo) à haut débit sur le réseau électrique de votre résidence entre vos équipements informatiques, vidéo, audio.

Le réseau électrique étant le réseau le mieux distribué dans un bâtiment ou une maison, chaque prise électrique devient donc un point d'accès réseau. L'adaptateur permet ainsi de connecter au réseau électrique tout équipement disposant d'une interface Ethernet 10/100 baseT afin d'échanger des données avec les autres équipements également connectés au moyen d'un adaptateur sur ce même réseau électrique.

Une mise en œuvre simple et rapide vous permet de créer votre propre réseau local sans réaliser aucun nouveau câblage :

1 - CONNECTEZ (raccordement de l'adaptateur avec l'équipement à mettre en réseau). 2 - PARTAGEZ ET SURFEZ (échange de données entre équipements ou depuis internet).

Vous pourrez ainsi vous connecter de manière totalement « Plug & Play » entre un modem et un PC pour accéder à internet ou partager des données entre deux PC, ou un PC / une imprimante…

La norme IEEE P1901 vous assure une interoperabilité entre adaptateurs 500Mbit/s.

De plus, avec la norme Homeplug AV, le fonctionnement entre adaptateurs 500Mbps et 200Mbps est assuré.

Ainsi, elle permet à un adaptateur 200Mb/s de communiquer avec un adaptateur 500Mb/s, à la vitesse de 200Mb/s maximum.

Vous pouvez aussi avoir dans votre habitation deux adaptateurs 85Mb/s qui dialoguent entre eux, et en parallèle deux adaptateurs 500Mb/s (ou 200Mb/s) qui fonctionnent.

En revanche, un adaptateur 85Mb/s ne peut pas communiquer avec un adaptateur 500Mb/s (ou 200Mb/s).

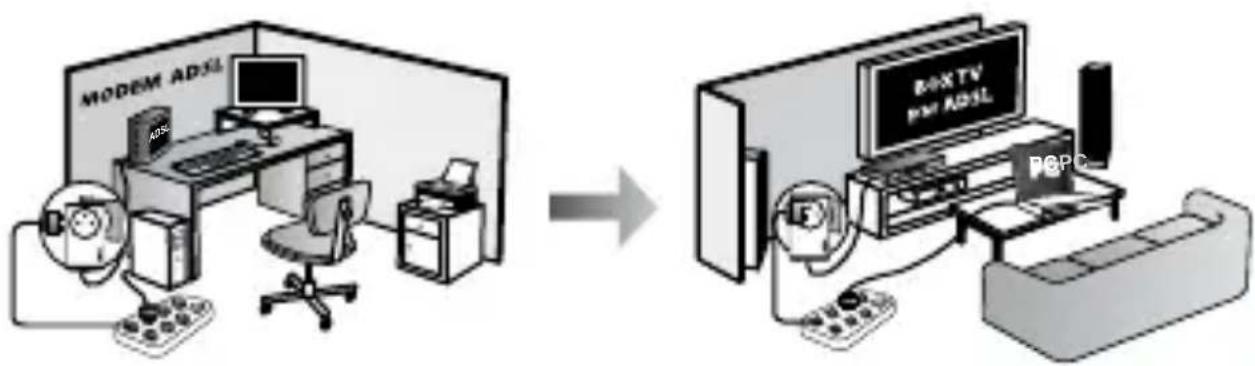

Exemple d'application n°1 :

Utilisation la plus fréquente : TV sur ADSL

Si votre box TV ADSL (décodeur) n'est pas dans la même pièce que votre modem ADSL, branchez le 1er NetSocket sur une prise électrique puis reliez-le à votre modem ADSL.

Dans la pièce où se trouve votre box TV ADSL, branchez le 2ème NetSocket sur une prise électrique et reliez-le à votre box TV ADSL.

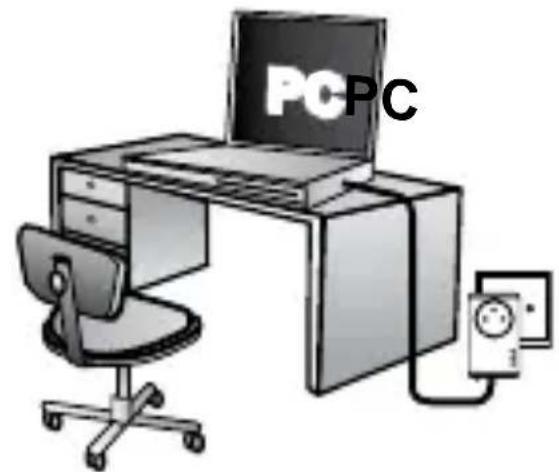

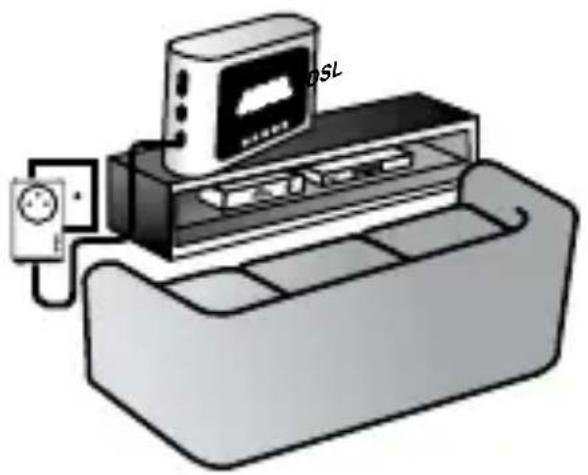

Exemple d'application n°2 :

Connexion à internet via le réseau électrique.

En connectant un adaptateur CPL Ethernet à votre modem ADSL, vous pourrez injecter les données haut débit ADSL sur une prise électrique et les récupérer sur une autre prise électrique via un second adaptateur CPL connecté à votre PC. Vous n'êtes donc plus limité à l'emplacement de la prise téléphonique pour installer votre PC. Si votre modem ADSL incorpore la fonction routeur, vous pourrez connecter plusieurs ordinateurs grâce à des NetSockets supplémentaires.

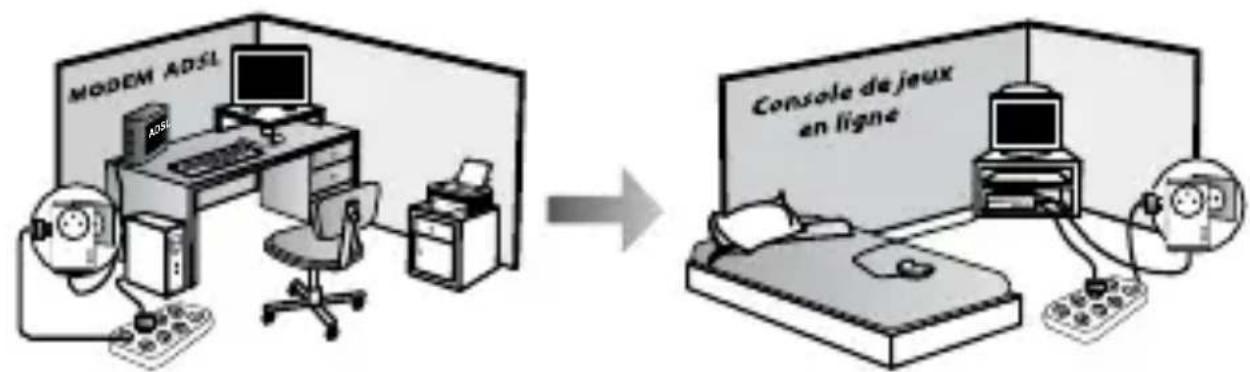

Exemple d'application n°3 :

Connectez sa console de quelques à internet

De la même manière, si vous souhaitez connecter votre console de produits à internet mais que leur modem est dans le bureau et leur console de produits dans leur salon ou leur chambre, appliquez la procédure de l'exemple n°1. Branchez le 1er NetSocket dans leur bureau, reliez-le à leur modem et reliez-le à leur console.

Grâce à sa prise antiparasite intégrée, le NetSocket vous permet de garder votre prise murale pour connecter vos appareils électriques directement ou en passant par une multiprise. De plus, sa fonction antiparasite filtre

tous les parasites électriques provenant des appareils qui lui sont connectés, ce qui améliore la qualité de transmission des données sur le réseau électrique, et procure donc un débit plus élevé et une plus grande distance maximale entre les adaptateurs CPL.

Exemple de montage avec un NetSocket

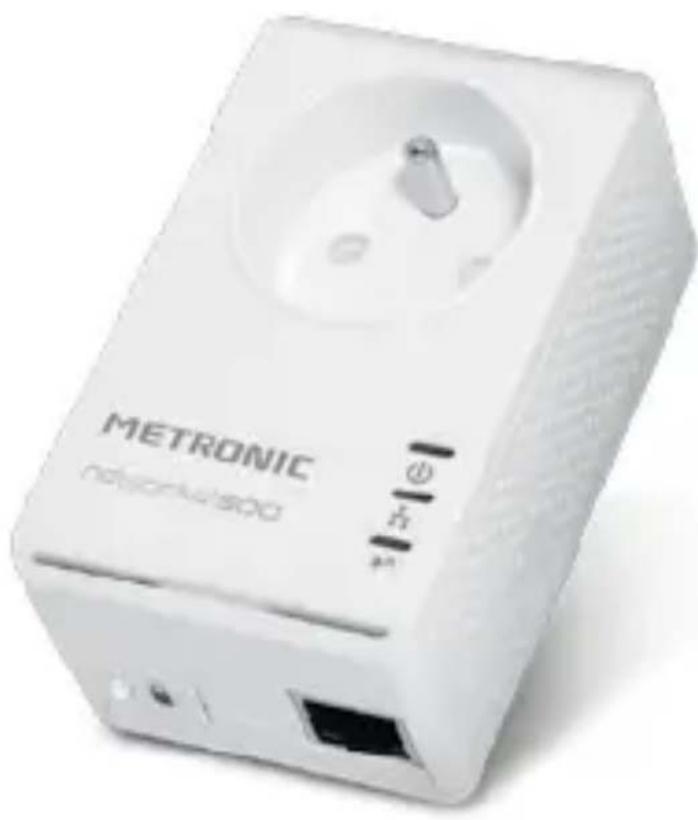

2 - Description de l'adaptateur CPL

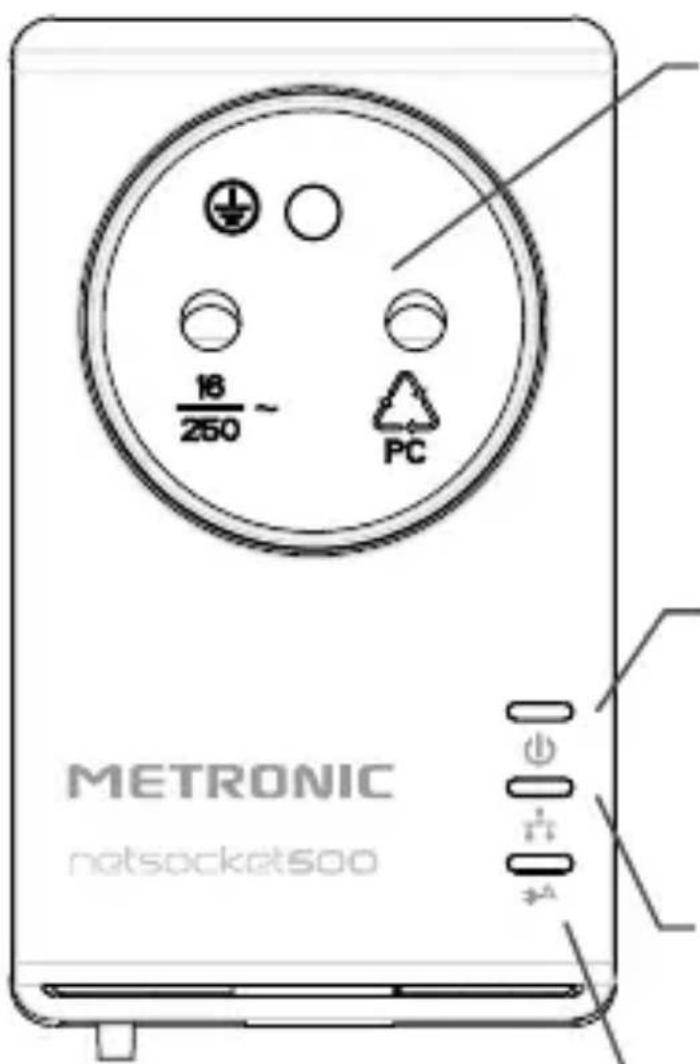

L'adaptateur CPL est muni de voyants indiquant les différents états de l'adaptateur.

Prise antiparasite. Le filtre intégré élimine les parasites provenant des appareils électriques branchés dessus pour garantir une communication optimale.

Power • : allumé en permanence si le NetSocket 500 est en fonctionnement.

Ethernet signale la présence du réseau sur le port RJ45.

Data : allumé si un transfert de données est en cours sur le réseau électrique CPL. Son clignotement indique la qualité de la connexion (voir tableau page 11).

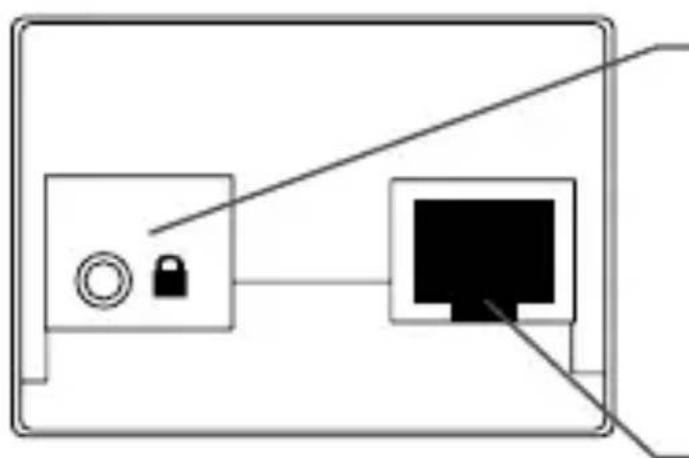

Bouton pour l'ajout d'autres NetSocket sur le réseau CPL. Voir §5 page 14.

Connecteur RJ45 : pour se relier au modem, au PC, au décodeur...

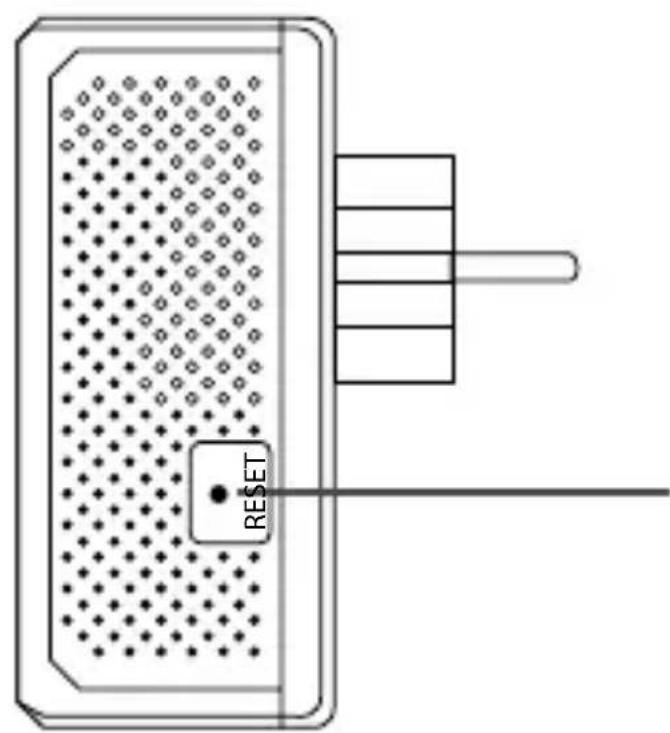

Bouton RESET : pour réinitialiser le NetSocket et le remettre en configuration d'origine.

Le tableau ci-dessous vous renseigne sur les états des différents voyants :

Voyant État Description
Ø	fixe CPL sous tension.
	clignotant Processus d'appairage en cours.
	étéint CPL hors tension.
	fixe NetSocket relié à un autre apparéil (modem, PC...) mais pas de transfert de données via sa prise Ethernet.
	clignotant Echange de données en cours sur la prise Ethernet.
	étéint Le CPL n'est relié àaucun autre apparéil sur sa prise Ethernet.
	fixe Le débit du réseau est supé-rieur à 40 Mbps.
	clignotant Le débit du réseau varie entre 20 et 40 Mbps.
	clignotant lentaLe débit du réseau est infé-rieur à 20 Mbps.
	étéinte Le NetSocket n'a pas trouvéd'autre CPL sur le réseau.

Lorsque aucune liaison Ethernet n'est détectée par le NetSocket, ils se mettent automatiquement en veille après quelques minutes (tous les voyants sont éteints). Leur consommation est alors inférieure à 0,5 watt.

3 - Branchements

1 - Branchez une extrémité du cordon RJ45 sur le port Ethernet d'un NetSocket 500. 2 - Branchez l'autre extrémité du cordon sur le port Ethernet de votre ordinateur ou de tout autre équipement Ethernet (modem, télévision connectée...). 3 - Branchez le NetSocket dans une prise électrique. 4 - Branchez le second cordon RJ45 entre le second NetSocket et le modem ADSL (ou un second ordinateur...). 5 - Branchez le second NetSocket sur une prise électrique.

Votre installation est terminée, vous pouvez maintenant vous connecter à internet ou partager des données sur votre réseau domestique.

Si la liaison ne fonctionne pas (voyants DATA toujours éteints), faites un appairage comme indiqué au paragraphe 4 page 13.

Les informations qui passent par vos NetSockets 500 sur le réseau électrique ne dépassent pas, en, votre compteur.

électrique. Si vous souhaitez augmenter la sécurité de vos informations, vous pouvez crypter la communication entre CPLs en utilisant la méthode d'appairage (Voir paragraphe suivant).

4 - Réappariement des netsockets 500 (si nécessaire)

Si l'installation ne fonctionne pas et que le voyant

est éteint, il peut être nécessaire de refaire l'appairage.

Procédez alors comme suit :

1 - Si l'un des NetSocket est en veille (tous les voyants sont éteints), débranchez et rebranchez-le dans la prise électrique. 2 - Les voyants POWER et Ethernet étant allumés, pressez et maintenez (une quinzaine de secondes) le bouton, relâchez-le quand les voyants se mettent à clignoter une fois. 3 - Effectuez la même manipulation sur le deuxième Socket 500. 4 - Appuyez pendant 1 à 2 secondes sur le bouton du premier NetSocket 500. Le voyant POWER clignote. 5 - Dans un délai d'une minute, appuyez pendant 1 à 2 secondes sur le bouton du deuxième NetSocket. Le voyant POWER clignote également. 6 - Attendez environ 40 secondes que l'appairage se termine, pendant ce laps de temps les voyants des boîtiers peuvent alors passer par plusieurs états.

En cas de succès de l'opération, le voyant DATA reste allumé.

En cas d'échec, le voyant DATA s'éteint (ne clignote plus), dans ce cas ré-effectuez cette opération en mettant les 2 NetSockets sur une même

multiprise. Si l'opération est un succès sur la multiprise, vous pouvez placer les NetSockets dans les prises de votre réseau électrique sans répéter l'opération car ils sont déjà appairés.

5 - Ajout d'un 3ÈME adaptateur CPL 500

Pour ajouter un troisième adaptateur 500 (références METRONIC : 495416, 495417, 495418), sur votre réseau CPL, suivez les étapes suivantes :

1 - Branchez le 3ème adaptateur CPL. 2 - Branchez le câble Ethernet entre ce 3ème adaptateur CPL et le PC, par exemple. 3 - Les voyants POWER et Ethernet étant allumés, pressez et maintenez (une quinzaine de secondes) le bouton du 3ème adaptateur CPL, relâchez-le quand les voyants se mettent à clignoter. Attendez que les voyants arrêtent de clignoter. 4 - Appuyez pendant 1 à 2 secondes sur le bouton d'appairage du 3ème adaptateur CPL, le voyant POWER clignote. 5 - Dans les 2 minutes qui suivent, appuyez pendant 1 à 2 secondes sur le bouton d'appairage de l'un des deux premiers NetSockets au besoin (par exemple le plus proche du 3ème). 6 - Si le voyant arrête de clignoter alors que les 2 minutes ne sont pas écoulées, l'installation est terminée et opérationnelle.

Note: Il est aussi possible d'ajouter un troisième adaptateur 200 (références METRONIC : 495206, 495208 et 495205) sur votre réseau CPL 500 en suivant les mêmes étapes. Cet adaptateur fonctionnera en mode 200Mbps.

6 - En cas de problème

Si le débit est trop faible (voyant DATA Φ clignote lentement lors d’un transfert de données) ou inexistant (voyants DATA Φ éteints alors qu’ils sont allumés sur une même multiprise):

• N'utilisez pas de multiprise parafoudre car celle-ci utilise la communication sur le réseau électrique.
• Débranchez et rebranchez l'un des NetSocket 500.
• Branchez un des NetSocket 500 sur une autre prise électrique plus proche électriquement de l'autre NetSocket 500. Appairez les NetSockets comme indiqué au paragraphe 4 page 13.

7 - Instructions de sécurité

Il est impératif de respecter les consignes de sécurité, de raccordement et de maintenance décrites ci-dessous :

L'appareil ne doit pas être ouvert. - Branchez l'adaptateur CPL sur une prise d'alimentation aisément accessible.

• Pour couper l'alimentation du produit, débranchez-le de la prise.
• Ne pas introduire d'objets dans les ouvertures.
• Il doit être à l'abri de toute source liquide et gazeuse pouvant entraîner la détérioration du produit.
• Il doit être éloigné de toute source de chaleur directe ainsi que du rayonnement solaire.
• Il doit être installé dans un espace non confiné où la ventilation alentour est normale, sans obturation des aérations du produit.
• Ce produit est conçu pour un fonctionnement sur le secteur 100-240V~ 50-60Hz. Ce produit doit être utilisé avec le type de source d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation disponible, contactez votre revendeur.
• Branchez l'adaptateur CPL sur des prises électriques de type Europe (3 pôles).
• N'utilisez pas de rallonge ou de multiprise entre l'adaptateur CPL et la prise murale.

Ne pas réparer vous-même ce produit. Seul du personnel qualifié peut intervenir en cas de maintenance. L'ouverture du produit expose à des tensions dangereuses et d'autres risques. Pour la réparation, faire appel à votre revendeur.

8 - Caractéristiques techniques

Chipset Atheros AR7420

Protocole HomePlug AV1.1 & IEEE 1901 Ethernet 10/100

Bande de fréquences 2-68 MHz

Codage 128 AES

Alimentation 100-240V~50/60Hz

Consommation en 2,5W marche

Consommation en 0,5W veille

Température de fonctionnement de à 45°C

Température de -20° à 70°C stockage

Dimensions L x W x H : 56 mm x 40 mm x 92 mm Masse : 166g x 2

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 18h

Vous pouvez également nous envoyer un courriel à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Produit : Duo NetSocket 500 (495418)

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement.

Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Certificat de garantie

Le Duo NetSocket 500 est garanti deux ans pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné, accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : Duo NetSocket 500 (495418)
