MODE D'EMPLOI WSLESS 66 AS X1 WHIRLPOOL
Manuel d'utilisation et d'entretien
Whirlpool
INSTRUCTIONS IMPORTANTES DE SECURITE
Ces directives sont également disponibles sur le site Web : docs.whirlpool.eu.
VOTRE SECURITE ET CELLE DE VOTRE ENTOURAGE EST PRIMORDIALE.
Le present manuel contient des consignes de sécurité importantes, qui figurent également sur l'appareil; elles doivent être lues et observées en tout temps.
Pictogramme de signalisation destiné à attirer l'attention sur la sécurité. Il met en garde l'utilisateur et toute autre personne contre les risques potentiels.
Toutes les mises en garde de sécurité sont precedées du pictogramme de signalisation et des termes suivants :
DANGER:
Indique une situation dangereuse qui, si elle n'est pas évitée, occasionnera à coup sur des blessures graves.
MISE EN GARDE:
Indique une situation dangereuse qui, si elle n'est pas évité, est susceptible d'occasionner des blessures graves.
Toutes les mises en garde de sécurité précisent exactement le danger potentiel auquel elles font reference et indiquent comment réduire le risque de blessure, de dommage et de chic électrique resultant d'une mauvaise utilisation de l'appareil. Conformez-vous aux instructions suivantes:
- Les opérations d'installation ou d'entretien doivent être réalisées par un technician spécifique, comme indiqué dans les instructions du fabricant et conformément aux reglementations locales en matière de sécurité. Ne pas réparer ou replacer une piece de l'appareil si cela n'est pas spécifique demandé dans le manuel d'utilisation.
- L'appareil doit être isolé du réseau électrique avant tous travaux d'installation.
- La mise à la terre de l'appareil est obligatoire. (Inutile pour les hottes de classes II identifiées par le pictogramme porté sur l'étiquette des caractéristiques techniques).
- Le cordon d'alimentation doit être suffisamment long pour permettre le raccordement de l'appareil à la prise de courant.
- Ne pas tirer sur le cordon d'alimentation pour débrancher l'appareil.
- Une fois l'installation terminée, l'utilisateur ne doit plus pouvoir acceder aux organes électriques.
- Évitez de toucher l'appareil si vous étés mouillé, et ne l'utilisez pas si vous étés pieds nus.
- Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des individus atteints de déficiencies physiques, sensorielles ou mentalles ou manquant d'expérience ou de connaissances, sous réserve uniquement qu'ils soient sous surveillance ou qu'ils aient été formés à l'utilisation de l'appareil en toute sécurité, et qu'ils soient conscients des dangers en jeu. Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas été effectuels par un enfant, sauf sous la surveillance d'unadulte.
- Ne pas réparer ou remplaçer unepiece de l'appareil si cela n'est pas spécifique indiquedans le manuel. Les pieces défectueuses doivent être remplacées par des pieces d'origine. Toutes les autres interventions d'entretien doivent être effectuées par un technicien spécialisé.
- Les enfants doivent rester sous surveillance pour éviter qu'ils ne jouent avec l'appareil.
-
Lors du perçage dans le mur ou le plafond, prenez garde à ne pas causer de dommages aux raccordements électriques et/ou aux canalisations.
-
Les gains de ventilation doivent toujours evacuer à l'extérieur.
- L'air d'évacuation ne doit pas être ventilé par un conduit utilisé pour l'évacuation des fumées produites par un apparéil brûlant du gaz ou tout autre carburant, mais doit-disposer d'une évacuation distincte. Toutes les réglementations nationales régissant l'extraction des fumées doivent être respectées.
- Si la hotte est utilisée conjointement à d'autres apparèils fonctionnant au gaz ou à tout autre carburant, la dépression régnant dans la piece ne doit pas excéder 4 Pa (4 x 10-5 bar). Pour cette raison, assurez-vous que la piece est suffisamment ventilée.
- Le Fabricant décline toute responsabilité en cas d'utilisation inadaptée ou de réglage incorrect des commandes.
- Un nettoyage et un entretien réguliers sont essentiels au bon fonctionnement de l'appareil et au bon maintainien de ses performances. Nettoyez liéquement les surfaces encrassées et tous les dépôts incrustés, pour éviter l'accumulation de graisse. Nettoyez ou remplacez régulierement les filtres.
- Ne jamais rien faire flamber sous l'appareil. L'utilisation de flames nues peut causeur un incendie.
- Ne pas laisser une poèle à frire sans surveillance pendant la friture, car le risque existe que l'huile de friture prenne feu.
- Tout manquement à respecter les instructions de nettoyage de la hotte et de remplacement des filtres peut être à l'origine d'un incendie.
- La hotte aspirante ne doit jamais être ouverte sans les filtres àGRAISE en place, et elle doit rester en permanence sous surveillance.
- Tout apparéil à gaz utilisé sous la hotte aspirante doit l'être uniquement avec les ustensiles de cuisine sur le feu.
- Lorsque vous utilisez plus de trois bruleurs à gaz, réglez la hotte sur le niveau de puissance 2 au moins. Ainsi, la chaleur ne peut pas s'accumuler dans l'appareil.
- Avant de toucher les ampoules, assurez-vous d'abord qu'elles sont froides.
- Ne pas utiliser ni laisser la hotte sans ses ampoules correctement montées - risque de chocoléctrique.
- Portez des gants de travail pour toutes les opérations d'installation et d'entretien.
- Le produit n'est pas adapté à une utilisation en extérieur.
Lorsque you utilisez la table de cuisson, les parties accessibles de la hotte peuventvenir brulantes.
- Pour le remplacement d'une ampoule, utiliser uniquement le type de lampe indiqué dans la section Maintenance/Remplacement des ampoules duprésent manuel.
CONSERVEZ CETTE NOTICE POUR POUVOIR VOUS Y REPORTER ULTÉRIEUREMENT.
Cet apparéil a été concu, fabriqué et commercialisé en conformité avec :
- objectifs de sécurité de la Directive 2014/35/UE « Basse tension »;
- les prescriptions d'ecoconception des reglementations europeennes n° 66/2014, n° 327/2011, n° 244/2009, n° 245/2009, n° 1194/2012, n° 2015/1428;
- les prescriptions de protection de la Directive 2014/30/UE « CEM »
La sécurité électriche de l'appareil peut uniquement être garantie si celui-ci est correctement branché à une installation de mise à la terre agrée.
Conseils pour economiser l'énergie
- Mettez en marche la hotte à vitesse minimum lorsque vous commence à cuisine, puis laissez-la en marche pendant encore quelques minutes après avoir terminé.
Augmentez la vitesse dans les seuls cas ou la fumee et les vapeurs sont en trop grande quantite, et n'utilise za sur-vitesse que dans les situations extrimes.
- Remplacez le ou les filtres à charbon actif lorsque c'est nécessaire pour conserver une bonne efficacité d'absorption des odeurs.
- Nettoyez le ou les filtré(s) àGRAISSSE lorsque c'est nécessaire, pour conserver une bonne efficacité de filtrage des graisses.
- Utilisez une gaine d'évacuation du diamètre maximum indiqué dans le present manuel, pour une efficacité optimale avec le minimum de bruit.
INSTALLATION
Aprs avd de balle lappire, rce qu n'as ete endomag peant le tansr. en cas de probleme, cactez vret revendeur ou le Service Apre- Vente le plus proche. Pour eviter tout dommage, ne sortez l'appareil de son emballage en mousse polystyrene qu'au moment de I'installer.
PREPARATION POUR L'INSTALLATION
MISE EN GARDE:

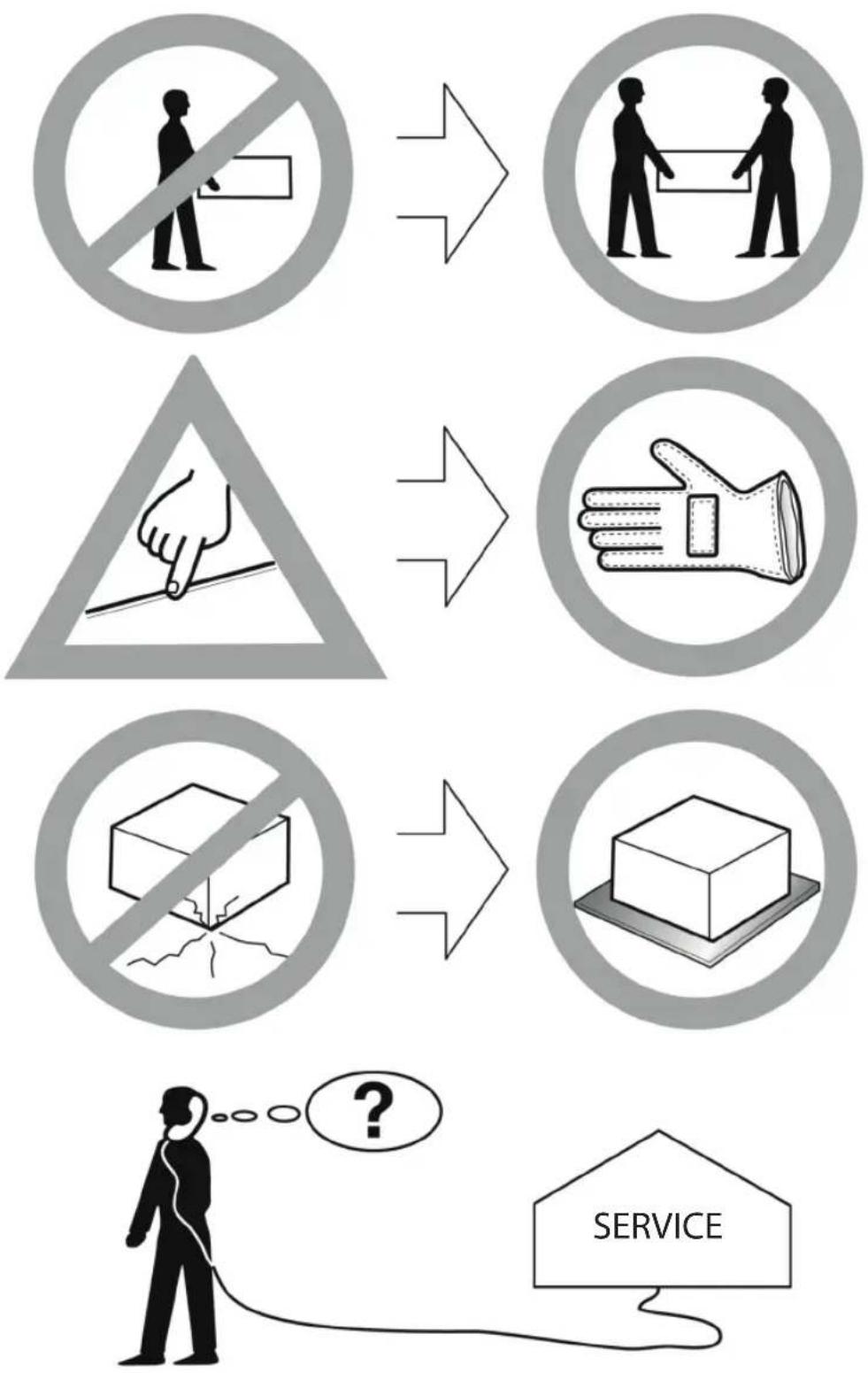

ce produit est lourd ; la hotte doit et être portée et installée à deux personnes au moins.
La distance minimum entre le support des ustensiles de cuisine au-dessus de la cuisinière, et le bas de la hotte ne doit pas être inférieure à 65 cm pour les cusinières électriques et 75 cm pour les cusinières au gaz ou mixtes. Avant d'entamer l'installation, vérifie également les distances minimum indiquées dans la notice d'emploi de la cuisinière.
Si une plus grande distance entre la hotte et la cuisiniere est indiquee dans la notice d'emploi de cette derniere, respectez cette distance.
RACCORDEMENT ELECTRIQUE
Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation.
Vous trouvrez cette information à l'intérieur de la hotte, sous le filtre àGRAISE.
Le remplacement du cordon electrique (type H05 VV-F 3 x 0,75 mm²) doit etre effectue par un electricien qualifie. Contactez un service apres-vente agree.
Si la hotte est munie d'une fiche electrique, branche-à-a une prise de courant conforme à la reglementation en vigueur, située à un emplacement accessible après installation. Si le cordon electrique est depourvu de fiche (cablage direct au secteur), ou si la prise de courant n'est pas située à un emplacement accessible, installez un interrupteur bipolaire normalisé par lequel il sera possible de l'isoler complètement du secteur en conditions de surtension de catégorie III, conformément aux règes d'installation.
Si le cable n'est pas équipé d'une fiche, branche les fils selon le tableau suivant :
| Tension et fréquence du réseau électrique | Raccordement des fils |
| 220-240 V50-60 Hz | | : jaune/vertN:bleuL:brun |
RECOMMANDATIONS GÉNÉRALES
Avant d'utiliser pour la première fois
Retirez les protections en carton, les films plastiques et les étiquettes adhesives sur les accessoires. Contrôlez que l'appareil n'a pas ete endommagé pendant le transport.
Utilisez uniquement les vis de fixation fournies avec le produit pour l'instituter ou, en leur absence, achetez des vis de type correct. Utilisez laonne longueur pour les vis identifiées dans le guide d'installation.
Dans le doute, consultez un centre d'assistance agree ou toute personne qualifiée.
ll est possible que la hotte ait une presentation differente de cette illustratedans les schema de la presente notice. Toutefois,les instructions d'utilisation,d'entretien et d'installation restent les memes.
! Ne pas apporter des modifications électriques ou mécaniques au produit ou aux conduits d'évacuation.
Pendant l'utilisation
Pour éviter tout dommage, ne rien poser de lourd sur l'appareil. N'expose pas l'appareil aux agents atmosphériques.
PROTECTION DE L'ENVIRONMENT
Élimination des emballages
Les matériaux d'emballage sont entierement recyclables comme l'indique le pictogramme de recyclage . Les différentes parties de I'emballage doivent donc ete jetees de maniere responsable et en totale conformite avec les reglementations des autorites locales regissant la mise au rebut de dechets.
Mise au rebut de l'appareil
Cet appareil est certifie conforme a la Directive europene 2012/19/UE relative aux dechets d'equipements electriques et electroniques (DEEE).
En procedant correctement à la mise au rebut de cet appeareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé.
Le pictogramme sur le produit ou sur la documentation qui I'accompagne indique qu'il ne doit pas etre traite comme un dechet domestique, mais doit etre remis a un centre de collecte specialise pour le recyclage des appareils electriques et electroniques.
Mise au rebut des apparciels electroménagers
Cet appeareil est fabrique a partir de materiaux recyclables ou reutilisables. Mettez-le au rebut en vous conformant aux reglementations locales en matière d'élimination des déchets. Avant demettre vosereppareil au rebut,coupez le cordon d'alimentation.
Pour toute information sur le traitement, l'enlvement et le recyclage des appareils electromagners, prenez contact avec le service municipal compétent, le service de collecte des déchets menagers ou le magasin ou vous avez acheté l'appareil.
GUIDE DE DÉPANNAGE
L'appareil ne fonctionne pas:
- Contrôlez qu'il n'y a pas de coupure de courant et que l'appareil est raccordé à l'alimentation électrique;
- Éteignez puis rallumez l'appareil pour voir si le défaut persiste.
Le niveau d'aspiration de la hotte est insuffisant :
- Contrôlez la vitesse d'aspiration et corrigez-la si nécessaire;
- Contrôlez que les filtres sont propres;
- Contrôlez que les evacuations d'air ne sont pas bouchées.
L'ampoule ne fonctionne pas:
- Contrôlez l'ampoule et remplacez-la si nécessaire;
- Contrôlez que l'ampoule a ete correctement montee.
SERVICE APRÈS-VENTE
Avant de faire appel au service après-venture :
- Essayez d'abord de résoudre par vous-même le problème en suivant les conseils fournis au chapitre « Diagnostic des pannes »
- Éteignez puis rallumez l'appareil pour voir si le problème persiste.
Toujours préciser :
- Une brève description de la panne;
- Le type et le modele exacts de I'appareil;
Le numero de service (Numero faisant suite au mot "Service" sur la plaque signaletique), situé à l'intérieur de l'appareil. Le numero de série est également disponible dans le livre de garantie;
- Voiture adresse complete;
- Voitr numero de telephone.
SERVICE
0000 000 0000
Si des réparations sont nécessaires, veuillez contactez un Service Àpre-s-vente autorisé (vous aurez ainsi la garantie que des pieces d'origine sont utilisées et que la réparation est effectué correctement).
NETTOYAGE
AVERTISSEMENT
- N'utilisez jamais d'appareil de nettoyage à la vapeur.
- Debranchez l'appareil.
IMPORTANT : N'utilisez pas de détergents corrosifs ou abrasifs. Si l'un de ces produits entre en contact avec le four, essuyez-le immédiatement à l'aide d'un chiffon humide.
Nettoyez les surfaces à l'aide d'un chiffon humide. S'il est très sale, utilisez une solution d'eau avec quelques gouttes de détergent à vaisselle. Essuyez avec un chiffon sec.
IMPORTANT : n'utilise pas dépônges abrasives, de grattoirs métalliques ou de tampons à récurer. Avec le temps, ils peuvent abîmer les surfaces en émail.
- Utilizez un détergent spécifique conçu pour nettoyer l'appareil et suivez les consignes du fabricant.
INSTALLATION - CONSIGNES D'INSTALLATION

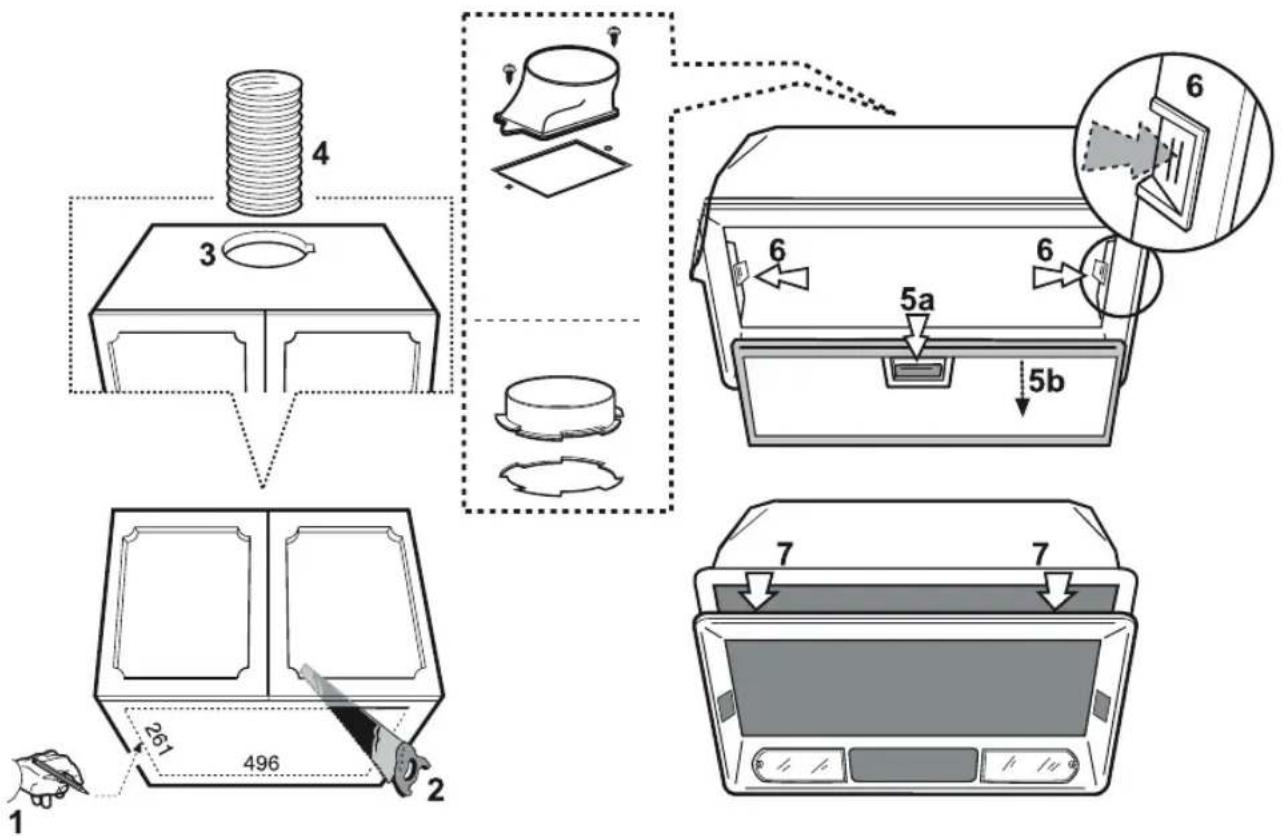

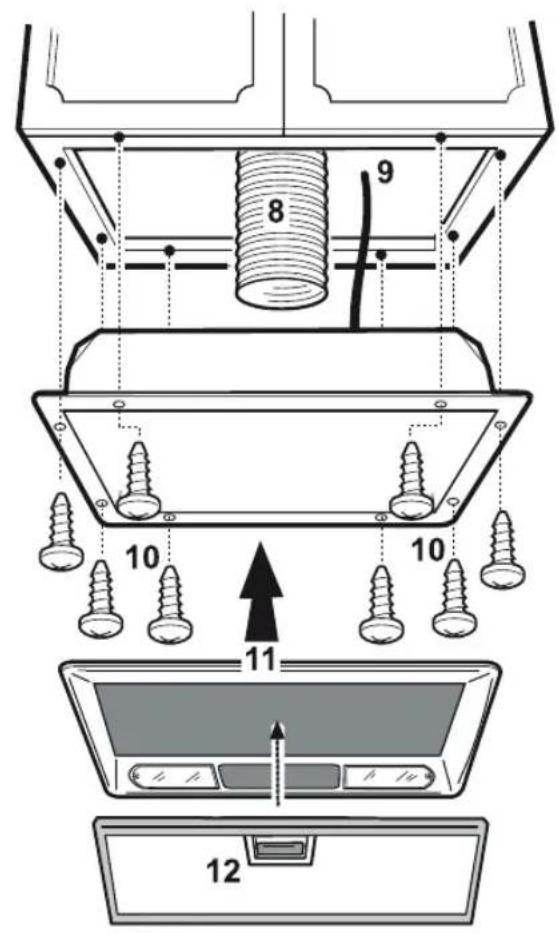

Pour l'assemblage, suivre les numéroes (1, 2, 3...) et les consignes correspondantes. Ne branche pas l'appareil à l'alimentation électrique avant d'avoir terminé l'installation.
Attention! Le tuyau d'évacuation et les colliers ne sont pas fournis et doivent être achetés séparément. Enlever les morceaux de polystyrene qui se trouvent à l'intérieur de l'enceinte des filtres àGRAISE (voir la figure ci-dessous).
Les fumées sont extraites et expulsées vers l'extérieur à travers un tuyau d'évacuation (non fourni) fixé à la bague de couplage de la hotte. Selon le tuyau d'évacuation acheté, il permet une installation adequate à la bague de couplage.
IMPORTANT : S'ils sont deja installés, enlever le ou les filtres au charbon.
HOTTE FILTRANTE
L'air est filtré à travers un/des filtré/s à charbon et recyclé dans l'environnement alentour.
IMPORTANT : Verifiez que la recirculation d'air est facilitée (à cet effet, suivez attentivement les instructions données dans le manuel d'installation).
Important! Si la hotte n'a pas de filtré(s) à charbon, il faut en commander et l/'les installer avant l'utilisation.
La hotte est dote de matier (par exelme des vis et/ou chevilles) adaptes pour la plupart des parois/plafonds.Toutefois, il est neccasse de contacter un technien qualifie pour s'assurer de l'adequation selon le type de paroi/plafond.Le mur/plafond doit etre assez solide pour supporter le poids de la hotte.
DESCRIPTION, UTILISATION ET ENTRETIEN DE LA HOTTE
PANNEAU DE COMMANDE
Interrupteur pour I'ampoule.
L'interrupteur a deux positions (ampoule ALLUMEE - ampoule ETEINTE).
Pour allumer I'ampoule: déplacer l'interrupteur vers la droite.
Interrupteur pour la seLECTION de la vitesse.
L'interrupteur pour la vitesse d'extraction a 3 niveaux, selon la quantité de vapeur et de fumée.
Pour augmenter la vitesse d'extraction : déplacer l'interrupteur vers la dette.

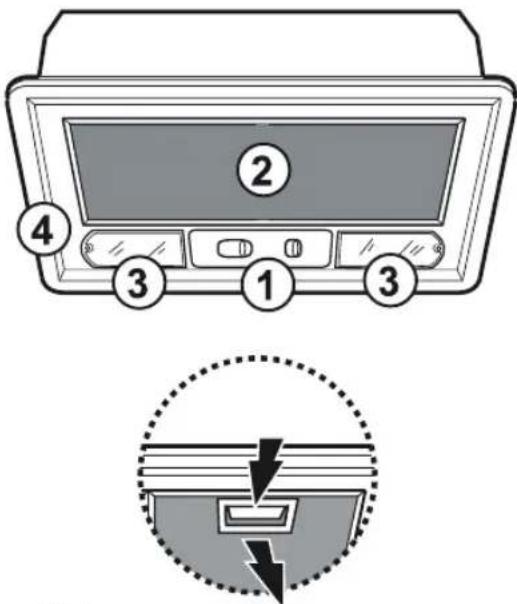

- Panneau de commande.
- Filtres àGRAISS (1 ou 2 filtres).
- Unité d'éclairage.
- Enceinte pour les filtres àGRAISSE.
Enlever, remplacer ou nettoyer le filtré àGRAISSÉ:
- Debrancher l'alimentation électrique.
- Enlever le filtré àGRAISSSE sale en tirant en premier sur la poignée vers l'arrière et ensuite vers le bas (Fig. 1).
- ÀpRES avoir nettoyer le filtre à graisse, replacez-le dans l'ordre inverse; assurez-vous de couvir toute la surface d'extraction.
Remplacement de l'ampoule
- Debrancher l'alimentation électrique.

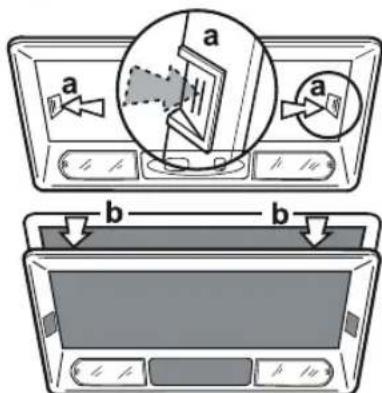

- Enlever le filtré àGRAISS (Fig. 1) et l'enceinte du filtré àGRAISS (Fig. 2 - sequence a et b).
- Enlever l'ampoule brulée.
| Ampoule | Puisance (W) | Douille | Tension (V) | Dimension (mm) | Code ILCOS D (selon CEI 61231) |
| 28 | E14 | 230 | 67 (Longueur centrale de la lumière) | HSGSB/C/UB-28-230-E14-67 |
- Replacer l'enceinte des filtres àGRAISE.

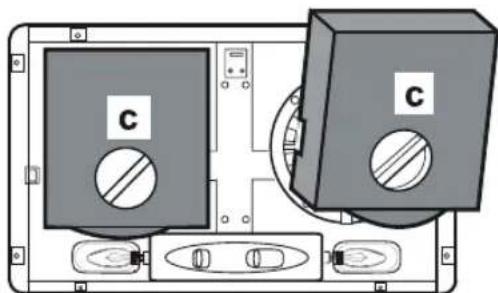

Installer ou remplacer le filtrue au charbon :
- Debrancher l'alimentation électrique.
- Enlever le filtré àGRAISS (Fig.1) et l'enceinte du filtré àGRAISS (Fig.2 - sequence a et b).
- Si les filtres au charbon sont déjà installés (un ou deux filtre selon le modele, couvrant la grille de protection du moteur) et qu'ils doivent etre remplacés,tourner la poignee du milieu (Fig. 3 - c) dans le sens antihoraire pour déverrouiller les filtres.
- Si les filtres au charbon ne sont pas encore installés, trouver les filtres pour couvir les grilles de protection du moteur (deux grilles de protection - deux filtres au charbon, une grille de protection - un filtre au charbon), tourner ensuite la poignee du milieu (Fig. 3 - c) des filtres dans le sens horsaire.
- Replacer l'enceinte du filtré à graisse et le filtré à graisse.
Fig.1
Fig.2
Fig.3
Imprimé en Italie
08/2017
