Marque	AGT
Modèle	NX5245
Type	Outil multifonction
Tension nominale	230-240 V ~ 50 Hz
Puissance absorbée	280 W
Vitesse à vide (réglable)	1100-2100 oscillations/min (6 niveaux)
Double isolation	Oui
Niveau de pression acoustique	89,2 dB(A) (K=3 dB(A))
Niveau de puissance acoustique	100,2 dB(A) (K=3 dB(A))
Valeur des vibrations	14,152 m/s²
Poids	1,3 kg
Référence constructeur	M1T-KT01-280
Alimentation	Filaire, secteur
Matériaux compatibles	Bois, métal (aluminium, cuivre), plastique, plâtre, etc.
Fonctions principales	Sciage, coupe, ponçage, raclage
Accessoires inclus	Lame scie à métaux, lame plongeante, lame à segment, plateau de ponçage, racloir, papier de verre, clé Allen
Entretien	Nettoyage avec chiffon doux, ne pas immerger, garder les fentes d'aération propres
Sécurité	Interrupteur marche/arrêt, double isolation, protection enfants (âge min. 16 ans)
Service après-vente	Pearl GmbH, Allemagne
Conformité	CE (directives 2001/95/CE, 2004/108/CE, 2006/42/CE, 2011/65/UE)

FOIRE AUX QUESTIONS - NX5245 AGT

Comment changer un accessoire sur l'outil multifonction NX5245 ?

Débranchez d'abord l'outil. Utilisez la clé à six pans pour dévisser la vis de serrage. Retirez l'accessoire, placez le nouvel accessoire sur l'adaptateur, replacez le disque de serrage et la vis, puis serrez avec la clé. Assurez-vous qu'il est bien fixé avant de rebrancher.

Quels accessoires sont fournis avec l'outil ?

L'outil est livré avec une lame de scie à métaux, une lame de scie plongeante, une lame de scie à segment, un plateau de ponçage, un racloir, du papier de verre et une clé mâle à six pans.

Comment régler la vitesse ?

Tournez la molette de réglage sur le dessus de l'outil pour choisir parmi 6 niveaux, de 1 (lent) à 6 (rapide). La vitesse varie de 1100 à 2100 oscillations par minute.

Puis-je utiliser cet outil en extérieur ?

Oui, mais utilisez un disjoncteur différentiel de 30 mA maximum et une rallonge adaptée à l'extérieur. Veillez à ne pas exposer l'outil à l'humidité.

Comment nettoyer l'outil ?

Débranchez-le, puis nettoyez avec un chiffon doux et sec. Pour les salissures tenaces, utilisez un chiffon légèrement humidifié, en évitant l'intérieur des fentes d'aération. Ne plongez jamais l'outil dans l'eau.

Quelle est la puissance de l'outil ?

La puissance absorbée est de 280 W, avec une tension nominale de 230-240 V ~ 50 Hz.

Quels matériaux puis-je scier avec la lame plongeante ?

La lame de scie plongeante convient pour le bois, le plastique, le plâtre et autres matériaux tendres. Ne l'utilisez pas pour des matériaux durs comme le métal.

L'outil est-il sûr pour les enfants ?

Non, les enfants de moins de 16 ans ne doivent pas utiliser l'appareil. Conservez-le hors de portée des enfants. Portez toujours des vêtements serrés, des lunettes de protection et un masque anti-poussière.

Que faire si le câble d'alimentation est endommagé ?

Ne pas utiliser l'outil. Le câble doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter tout danger.

Comment poncer correctement ?

Placez un nouveau disque abrasif sur le plateau de ponçage en appuyant fermement. Effectuez des mouvements lents avec une pression régulière pour prolonger la durée de vie du disque.

MODE D'EMPLOI NX5245 AGT

Votre nouvel outil multifonction 3

Consignes préalables 4

Consignes de sécurité generales 4

Sécurité des personnes 4

Consignes de sécurité spécifiques à l'outil multifonction 5

Déclaration de conformité 6

Description du produit 7

Mise en marche 8

Allumer et eteindre 8

Régler la vitesse 8

Changer d'accessoire 8

Utilisation. 9

Mode de fonctionnement 9

Scie/Couper 9

Poner 10

Racler 10

Nettoyage et entretien 10

a r c t e r i s t i q u e s t e c h i n q u e s 10

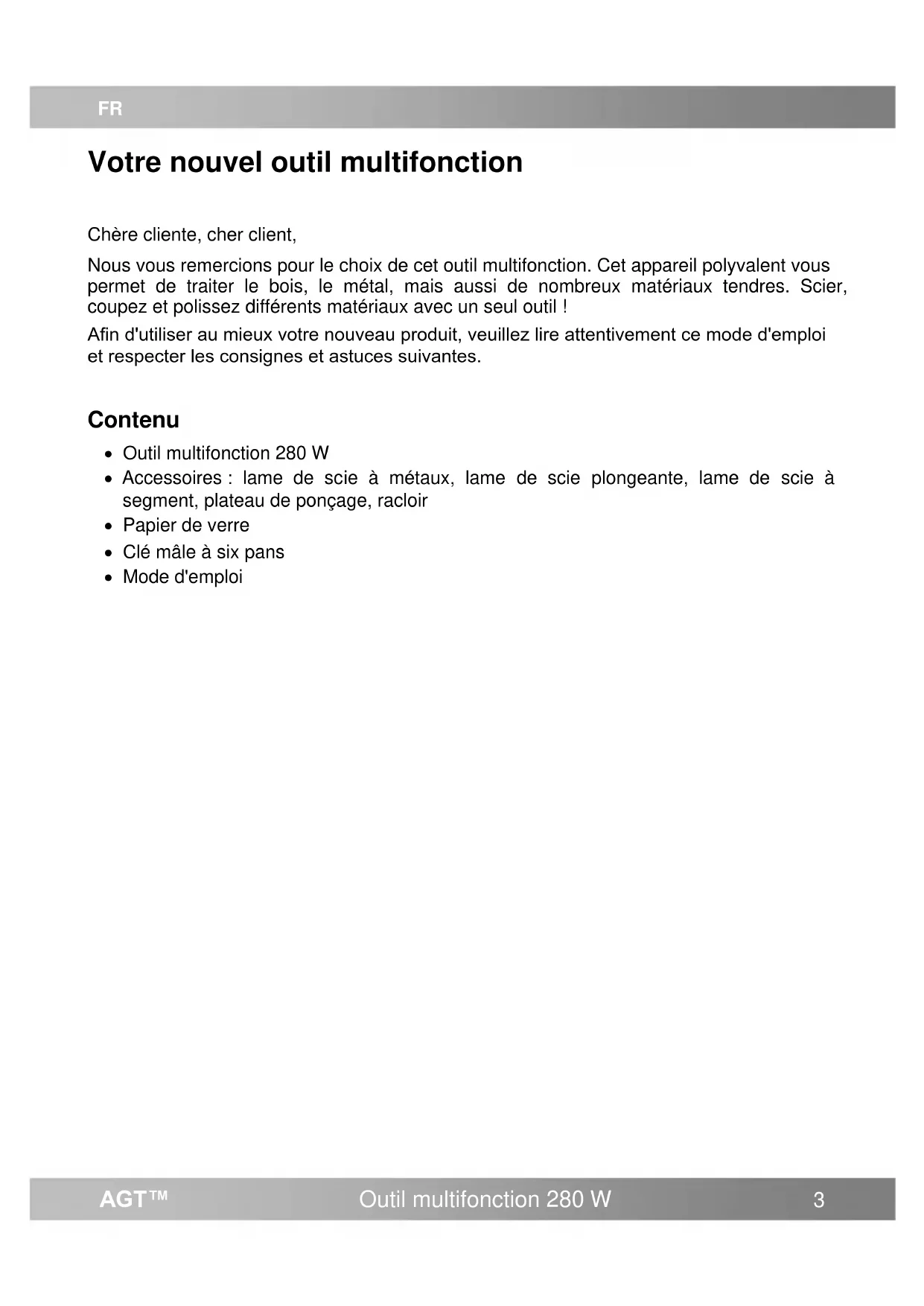

Votre nouvel outil multifonction

Nos you remercions pour le choix de cet outil multifonction. Cet appeareil polyvalent you permit de Traitser le bois, le metal, mais aussi de nombreux materiaux tendres. Scier, coupez et polissez differents materiaux avec un seul outil!

Afin d'utiliser au mieux votre nouveau produit, veuillez tire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes.

Contenu

• Outil multifonction 280 W
• Accessoires : lame de scie à métaux, lame de scie plongeante, lame de scie à segment, plateau de ponçage, racloir
• Papier de verre
• Clé mâle à six pans
  Mode d'emploi

Consignes préalables

Consignes de sécurité générales

• Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit.
  Conservez-le afin de pouvoir le consulter en cas de besoin.
• Pour connaître les conditions de garantie, veuilles contacter votre revendeur. Veuilles également tener compte des conditions générales de vente!
• Veillez à utiliser le produit uniquement comme indiqué dans la notice. Une mauvaise utilisation peut endommager le produit ou son environnement.
• Le démontage ou la modification du produit affecte sa sécurité. Attention, risque de blessure! Ne démontez pas l'appareil, sous peine de perdre toute garantie. Ne tentez jamais de réparer vous-même le produit!
• Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager.
• N'exposez pas le produit à l'humidité ni à une chaleur extréme.
• Ne plongez jamais l'appareil dans l'eau ni dans aucun autre liquide.
• Aucune garantie ne pourra etre appliquee en cas de mauvaise utilisation.
• Le fabricant decline toute responsabilité en cas de dégats matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité.
• Sous réserve de modification et d'erreur!

Sécurité des personnes

Ne laissez pas les enfants et adolescents de moins de 16 ans utiliser l'appareil. Conservez le produit hors de la portée des enfants!

• Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Vérifiez l'appareil avant chaque utilisation : effectuez au minimum un contrôle visuel.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter tout danger. N'utilise pas l'appareil tant que la réparation n'a pas été effectué.
• Lorsque vous travailliez avec cet apparéil, portez des vêtements serrés, proches du corps, qui ne risquent pas d'être happés par l' apparéil.
• Pendant l'utilisation, la machine peut projeter des objets durs, de façon inattendue, lorsqu'elle se plie dans une piece à travailler.
  Le boitier lui-même peut être amné à faire des mouvements inattendus s'il se bloque.

• Gardez toujours les mains et le visage en dehors de la zone dangereuse, c'est-à-dire à portée des éléments mobiles.

• Ne permette à personne de rester dans cette zone dangereuse pendant le fonctionnement de l'appareil. Les enfants et les animaux doivent rester à une distance d'au moins 3 mètres par rapport à l'appareil pendant son utilisation.

Consignes de sécurité spécifiques à l'outil multifonction

• Tenez l'outil avec les deux mains lorsqu'il fonctionne, et veillez a etre dans une position bien stable. Avec deux mains, l'outil peut etre guide de maniere plus sure.
  Fixez solidement la piece a travailler. Pour une fixation stable, il est préférible d'immobiliser la piece à travailler dans un chassis ou dans un étau que de la tener à la main.
• Maintenez votre poste de travail propre. Les mélanges de matérielles sont particulièrement dangereux. La poussière de métaux ou alliages légers peut brûler ou exploser.
  N'utilisez jamais l'appareil avec un cable d'alimentation ou un connecteur endommagé !
• Ne touchez pas le cable d'alimentation si pendant l'utilisation il a eté sectionné ou endommagé. Débranche immédiatement le connecteur. Faites ensuite réparer l'appareil uniquement par un professionnel qualifié. Un cable endommagé entraîne un risque de chic électrique.
  Utilisez cet outil uniquement pour poncer a sec.
• N'utilisez pas l'appareil s'il est humide ou si l'environnement est humide. Si de l'eau penètre dans un appareil électrique, cela cree un risque de chocol ectrique.
• Maintenez vos mains à distance de la zone d'action de la scie. Ne placez pas votre main sous la pierce à travailler. Évitez absolument le contact avec la lame de la scie. Risque de blessures!
• Utilisez un détecteur adapté afin de localiser des cables et conduits dissimulés. Un contact avec un cable électrique peut provoquer un incendie et/ou un choc électrique. Endommager une conduite de gaz peut provoquer une explosion. Si l'outil penètre dans une conduite d'eau, cela peut provoquer des dommages matériels ou entraîner un choc électrique.
• Si vous travailliez en extérieur, utilisez un disjoncteur différentiel dont le courant de déclenchement est de 30mA maximum. Utilisez uniquement des rallonges adaptées à une utilisation en extérieur.

Attention!

Les poussières qui apparaissent lors de l'utilisation de l'ordinateil peuvent être toxiques. Elles constituent alors un danger pour l'utilisateur ainsi que pour les personnes se trouvant à proximé. Portez toujours des lunettes de protection ainsi qu'un masque de protection anti-poussière.

Assurez une aération suffisante lorsque vous travailliez du plastique ou lorsque vous utilisez du verni ou de la peinture.
- N'imprégnez pas les matériaux et surfaces à travailler avec des liquides contenant des solvants.

Consignes importantes pour le traitement des déchets

Cet apparéil électronique ne doit PAS être jeté dans la poubelle de déchets menagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité.

Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans notre municipalité.

Déclaration de conformité

La société PEARL.GmbH déclare ce produit, NX-5245, conforme aux directives actuelles suivantes du Parlement Européen : 2001/95/CE, relative à la sécurité générale du produit, 2004/108/CE, concernant la compatibilité electromagnetique, 2006/42/CE, relative aux machine, et 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements ELECTriques et Electroniques.

PEARL.GmbH, PEARL-Str. 1-3, D-79426 Buggingen, Allemagne

k1k2 = 1

Directeur Service Qualité

Description du produit

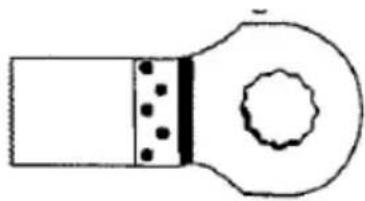

Lame de scie à métaux pour couper des plaques ou débiter des tubes. Convient pour les plaques et les tubes en aluminium ou en cuivre, d'une épaissur maximale de 3 mm environ.

Lame de scie plongeante pour découvertes droites ou plongeantes. Permet également de scier aux endroits difficiles d'accès. Convient pour les matériaux suivants : bois, plastique, plâtre et autres matériaux tendres.

Plateau de ponçage pour poncer aux endroits difficiles d'accès comme les bords et les coins. Convient pour le bois et le plastique

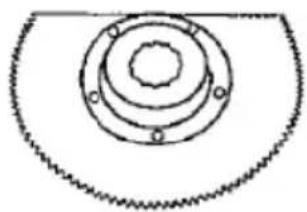

Lame de scie à segment pour des découvertes droites ou plongeantes. Permet de scier aux endroits difficiles d'accès, pour effectuer les découvertes de revêtements de sol en bois par exemple.

Racloir pour-retirer les résidus de matériaux (mortier ou colle à carrelage par exemple).

Mise en marche

Allumer et teindre

Pour allumer l'appareil, poussez l'interrupteur (situé sur le dessus du boîtier) vers l'avant. Pour éteindre l'appareil, replacez l'interrupteur vers l'arrête.

Pendant l'utilisation, tenez l'appareil avec les deux mains.

Régler la vitesse

Sur la partie supérieure de l'outil multifonction se trouve une molette de réglage permettant de désir parmi les 6 niveaux de vitesse. 6 est le niveau le plus élevé, et 1 le niveau le plus faible.

Changer d'accessoire

Attention!

Avant de changer d'accessoire, débranche impérativement l'outil multifonction de l'alimentation électrique!

• Si un accessoire est déjà fixé à l'outil, commencez par retarder cet accessoire. Utilisez la clé à six pans pour dévisser la vis de serrage. Vous pouvez alors retarder l'accessoire.
• Placez l'accessoireChoisi exactement sur I'adaptateur.
• Placez le disque de serrage et la vis de serrage, et serrez la vis de serrage à l'aide de la clé à six pans.
  Assurez-vous que l'accessoire est correctement placé et solidement fixé.

Attention!

Un accessoire mal place ou desserré peut se detacher pendant l'utilisation. Risque de blessures!

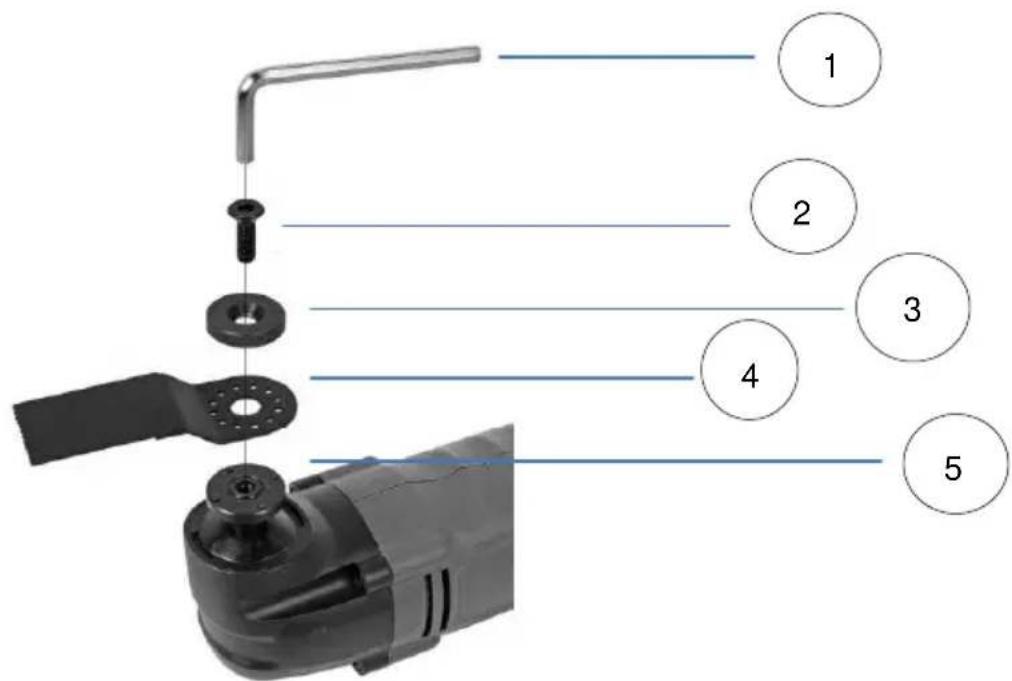

1. Clé mâle à six pans
2. Vis de serrage
3. Disque de serrage
4. Accessoire
5. Adaptateur

Utilisation

Mode de fonctionnement

L'outil multifonction fait oscillator l'accessoire utilisé jusqu'à 2100 fois par minute. Cela vous permet de réaliser un travail précis dans un espace restreint.

Scie/Couper

• Utilisez uniquement des lames de scie en parfait etat. Des lames de scie courbées, émoussées ou endommagées ne doivent pas être utilisées. De telles lames peuvent casser, et constituent une cause de blessures!
• Lorsque vous sciez un matériel léger, conformez-vous aux dispositions légales et aux conseils du fabricant de ce matériel.
  Pour les découvertes plongeantes, ne travaillez que des matériaux tendres comme du bois ou du Placo®

Poncer

• Placez un nouveau disque abrasif correctement sur le plateau de ponçage et appuyez fermement.
• Procedez au ponçage avec des mouvements lents et en exerçant une pression régulière, afin de prolonger la durée de vie du disque abrasif.

Racler

Effectuez les mouvements avec une pression régulière afin de n'endommager ni la lame ni la surface.

Nettoyage et entretien

Veillez à ce que les fentes d'áération de l'appareil restent toujours parfaitement propres et qu'elles ne soient pas couvertes pendant l'utilisation. Sinon, le moteur peut surchauffer.

Attention!

Débranche toujours l'alimentation secteur avant de commencer le nettoyage ou l'entretien de l'outil multifonction!

En cas de forte salissure, vous pouvez nettoyer l'appareil avec un chiffon doux bien sec. Pour les salissures plus tenaces, utilisez un chiffon humidifié. Assurez-vous que l'humidité n'entre pas à l'intérieur des fentes d'aération ; cela pourrait endommager le moteur. Confiez les réparations eventuelles à un spécialiste ou à un service après-vente/agréé.

\section*{Caracteristiques techniques}

Type	M1T-KT01-280
Tension nominale	230-240 V ~ 50 Hz
Puisance absorbée	280 W
Vitesse de rotation à vide	1100 à 2100/minute
Double isolation
Niveau de pression acoustique	89,2 dB(A) K = 3 dB(A)
Niveau de puissance acoustique	100,2 dB(A) K = 3 dB(A)
Valeur des vibrations	14,152 m/s2
Poids	1,3 kg

Service commercial : 0033 (0) 3 88 58 02 02

Importé par :

Pearl | 6 rue de la Scheer | F-67600 Sénéstat

REV1/28.11.2014-EX:TT//AKe
