RT101 - Maison intelligente Chuango - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur de signal sans fil
Marque	Chuango
Modèle	RT101
Alimentation	110-240 V CA, 50/60 Hz
Batterie de secours	Lithium 3,7 V 600 mAh, 2,22 Wh
Fréquence radio	433 MHz (±75 kHz)
Portée de transmission	Jusqu'à 200 m (en champ libre)
Portée de réception	Jusqu'à 80 m (en champ libre)
Intensité statique	< 15,5 mA
Intensité en transmission	< 1,1 A
Nombre max. d'accessoires	40 unités
Matériau du boîtier	Plastique ABS
ERP max	-14,81 dBm
Température de fonctionnement	0 °C à +55 °C
Dimensions (approx.)	Non fournies, taille standard de répéteur
Poids (approx.)	Environ 200 g (estimation)
Fonctions principales	Extension de portée, répétition de signaux 433 MHz, ajout/suppression d'accessoires
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Sécurité	Utiliser uniquement avec des accessoires compatibles, éviter l'humidité
Pièces détachées et réparabilité	Non spécifié par le fabricant
Informations générales	Notice d'utilisation gratuite disponible en PDF

FOIRE AUX QUESTIONS - RT101 Chuango

Comment allumer le répéteur RT101 ?

Branchez l'appareil sur une prise secteur 110-240 V. L'indicateur vert s'allume pour indiquer l'état de fonctionnement.

Comment ajouter un accessoire (télécommande, détecteur) au répéteur ?

Éteignez puis rallumez le répéteur : il passe en mode connexion pendant 1 minute (clignotement vert/bleu). Appuyez sur le bouton de connexion du répéteur (1 bip), puis déclenchez l'accessoire (ex : appuyez sur un bouton de télécommande). Le répéteur émet 2 bips, le bleu s'allume 2 s, puis clignote vert/bleu : l'accessoire est ajouté.

Comment associer le répéteur à une centrale d'alarme ?

Mettez le répéteur en mode connexion, appuyez sur son bouton (1 bip), puis appuyez sur 'Armement' depuis l'application de la centrale. Le répéteur émet 2 bips et le bleu s'allume 2 s : la connexion est réussie.

Comment supprimer tous les accessoires ?

En mode connexion, appuyez sur le bouton de connexion pendant 5 secondes. Le voyant bleu s'allume 2 s puis s'éteint, 3 bips retentissent, et le vert reste allumé : tous les accessoires sont déconnectés.

Quelle est la portée du répéteur ?

La portée de transmission est de 200 m et la portée de réception de 80 m en champ libre. Les obstacles peuvent réduire ces distances.

Combien d'accessoires puis-je connecter ?

Le répéteur prend en charge jusqu'à 40 accessoires simultanément.

Le répéteur dispose-t-il d'une batterie de secours ?

Oui, une batterie lithium 3,7 V 600 mAh permet un fonctionnement temporaire en cas de coupure secteur.

Quelle fréquence utilise le RT101 ?

Il fonctionne sur la fréquence 433 MHz (±75 kHz).

Comment nettoyer le répéteur ?

Débranchez-le avant nettoyage. Utilisez un chiffon doux et sec ; n'utilisez pas de solvants ou produits abrasifs.

Que faire si le répéteur ne répond plus ?

Débranchez-le, attendez 10 secondes, puis rebranchez-le. Si le problème persiste, réinitialisez en supprimant tous les accessoires (appui long 5 s).

MODE D'EMPLOI RT101 Chuango

Un repêuteur est un apparéil qui relaie la transmission d'un signal sans fil. Grac à une technologie à microcontrôleur, il est en mesure de décoder le signal transmis par voie aérienne et d'amplifier la puissance de transmission afin d'étendre la zone de couverture. Il arrive souvent que le tableau de commande ne reçoive pas le signal des accessoires sans fil car ils sont hors de la zone de couverture dans des situations où les systèmes d'alarme sans fil ou de contrôleur distant sont déployés à grande échelle dans desBATIMENTS commerciaux de grande taille, des villas et des zones industriels. Le repêuteur de signal sans fil permet de résoudre ce problème en étendant la zone de couverture du signal.

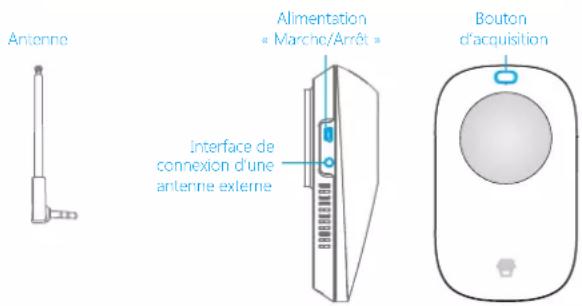

Vue d'ensemble du produit

Remarque: Veuillez déployer entière l'antenne pour une performance optime.

Description de l'indicateur lumineux

Indicateur lumineux vert allumé : état de fonctionnement Indicateur lumineux bleu clignotant brievement : transmission du signal

Indicateurs lumineux vert et bleu clignotant alternativement : en mode de connexion

Ajout et suppression d'accessoires

Lors de I'ajout ou de la suppression des accessoires, vous devez placer le repéuter en mode d'acquisition ou de suppression des accessoires. En premier lieu, si le repéuter est éteint, allumez-le (si le repéuter est déjà allumé, éteignez-le puis rallumez-le). Le repéuter passera en mode d'acquisition ou de suppression des accessoires pendant une minute tandis que l'indicateur lumineux clignotera alternatively en vert et bleu.

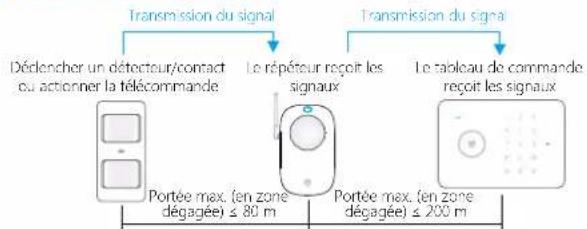

Étendre la distance de transmission entre un tableau de commande et des accessoires

Alors que le repêuteur est en mode de connexion, appuyez sur son bouton de connexion, repêuteur émet une seul fois. puis déclenchez un détecteur sans fil (par exemple: appuyez sur n'importe quel bouton de la télécommande ou séparez l'émetteur-recepteur et la partie magnétique d'un contact de portef/ferentre). Repêuteur émet bip 2 secondes et L'indicateur lumineux bleu s'allume pendant 2 secondes puis s'éteint; il clignote ensuite alternativement en vert et bleu. Si le repêuteur est encore en mode de connexion, vous pouvez repêter l'opération ci-dessus pour ajouter un autre accessoire.

Remarque: Si le repéteur n'est plus en mode de connexion, éteignez-le et ralumeze-le pour repasser en mode de connexion. Ensuite, repétez la procédure ci-dessus pour ajouter d'autres accessoires.

Déroulement des opérations :

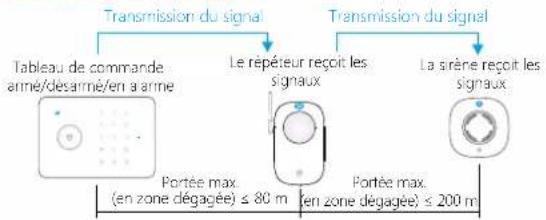

Étendre la distance de transmission entre un tableau de commande et une sirène

En mode de connexion, appuyez sur le bouton de connexion, répéteur émet une seul fois. Appuyez sur le bouton "Armement" de l'application. Le répéteur sera connecté avec succès au tableau de commande une fois que Répéteur émet bip 2 secondes et l'indicateur lumineux bleu se sera allumé pendant 2 secondes puis si sera étant. Ensuite, l'indicateur lumineux clignotera alternativement en vert et bleu.

Déroulement des opérations :

Suppression des accessoires

En mode de connexion, appuyez de façon prolongée sur le bouton de connexion pendant 5 secondes. Le répéteur se déconnectera de tous les accessoires une fois que l'indicateur lumineux en bleu se sera allumé pendant 2 secondes puis se sera éteint. Répéteur émet trois bips et L'indicateur lumineux restera ensuite allumé en vert.

Caracteristiques

Alimentation : 110 V-240 V CA, 50/60 Hz

Portee de transmission sans fil: < 200m

Portee de reception sans fil: < 80 m

Frequence radio: 433 MHz (±75 kHz)

Intensité statique: < 15,5 mA

Intensité en transmission < 1.1A

Nombre maximal d'accessoires pris en charge: 40 unités

Batterie de secours : batterie au lithium 3,7 V 600 mAh, 2,22 Wh

Matériau du boitier: plastique ABS

ERP(cBm)Max:-14.81

Condition de fonctionnement:

Température : de 0 °C à +55 °C
