GW45467 - Accessoire électrique Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Séparateur horizontal/vertical pour armoire électrique
Marque	Gewiss
Modèle	GW45467 (gamme : GW 45 451, GW 45 452, GW 45 444...)
Catégorie	Accessoire électrique
Matériau	Acier traité, finition gris RAL 7035
Hauteur (modèles verticaux)	1000 / 1200 / 1600 / 1800 / 2000 mm
Largeur (modèles horizontaux)	650 / 850 / 1000 / 1200 mm
Poids estimé	1,5 à 3 kg selon modèle
Couleur	Gris (proche RAL 7035)
Fonction principale	Séparation et gestion des câbles dans les armoires électriques
Utilisation	Intérieure, en armoire de distribution ou de télécommunication
Installation	Fixation par vis et supports intermédiaires/latéraux
Accessoires inclus	Vis M6x12, chevilles, supports de montage
Normes	CE, EN 62208, EN 60670
Degré de protection	IP30 (avec porte, IP40 selon montage)
Température de fonctionnement	-5°C à +40°C
Pays de fabrication	Italie
Garantie	2 ans
Entretien et nettoyage	Nettoyage doux avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Installation réservée à un électricien qualifié ; respecter les normes en vigueur
Pièces détachées et réparabilité	Vis et supports disponibles séparément ; réparabilité limitée, privilégier le remplacement

FOIRE AUX QUESTIONS - GW45467 Gewiss

Comment installer le séparateur horizontal GW 45 451 ?

Fixer les supports latéraux et intermédiaires sur les montants de l’armoire à l’aide des vis M6x12 fournies, puis clipser le séparateur sur les supports. Consultez le schéma de montage page 6 de la notice.

Ce séparateur est-il compatible avec les armoires d’autres marques ?

GW45467 est conçu pour les armoires Gewiss, mais peut être adapté sur d’autres marques si les entraxes et les montants correspondent. Vérifiez les dimensions avant installation.

Quelle est la capacité de charge maximale du séparateur ?

La charge maximale dépend du modèle et du type de fixation. En usage normal, le séparateur supporte le poids des câbles et des petits accessoires ; ne pas dépasser 5 kg pour les modèles horizontaux.

Les vis de montage sont-elles fournies avec le produit ?

Oui, le kit comprend des vis M6x12 et les chevilles nécessaires pour la fixation sur les montants avant et les supports intermédiaires.

Puis-je utiliser un séparateur vertical dans un compartiment de câbles interne ?

Oui, les modèles GW 45 444, GW 45 445, GW 45 447, GW 45 448 et GW 45 449 sont prévus pour le compartiment interne (vano cavi interno). Suivez les instructions de montage spécifiques.

Comment entretenir le séparateur ?

Nettoyez-le avec un chiffon doux et sec. N’utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le revêtement.

Le séparateur est-il livré avec une notice de montage ?

La notice d’utilisation est incluse dans l’emballage et téléchargeable gratuitement sur le site notice-facile.com. Elle décrit pas à pas l’assemblage.

Quels outils sont nécessaires pour l’installation ?

Vous aurez besoin d’un tournevis cruciforme (tournevis Phillips) pour les vis M6x12, éventuellement d’un niveau à bulle pour le positionnement.

Puis-je découper le séparateur pour l’adapter à une armoire plus petite ?

Non, le séparateur est conçu pour des dimensions standard. Le découper compromettrait sa rigidité et sa sécurité. Choisissez le modèle adapté à votre armoire.

Que faire en cas de pièce manquante dans l’emballage ?

Contactez le service client Gewiss via votre revendeur ou le site officiel. Munissez-vous du modèle et du numéro de lot pour une prise en charge rapide.

MODE D'EMPLOI GW45467 Gewiss

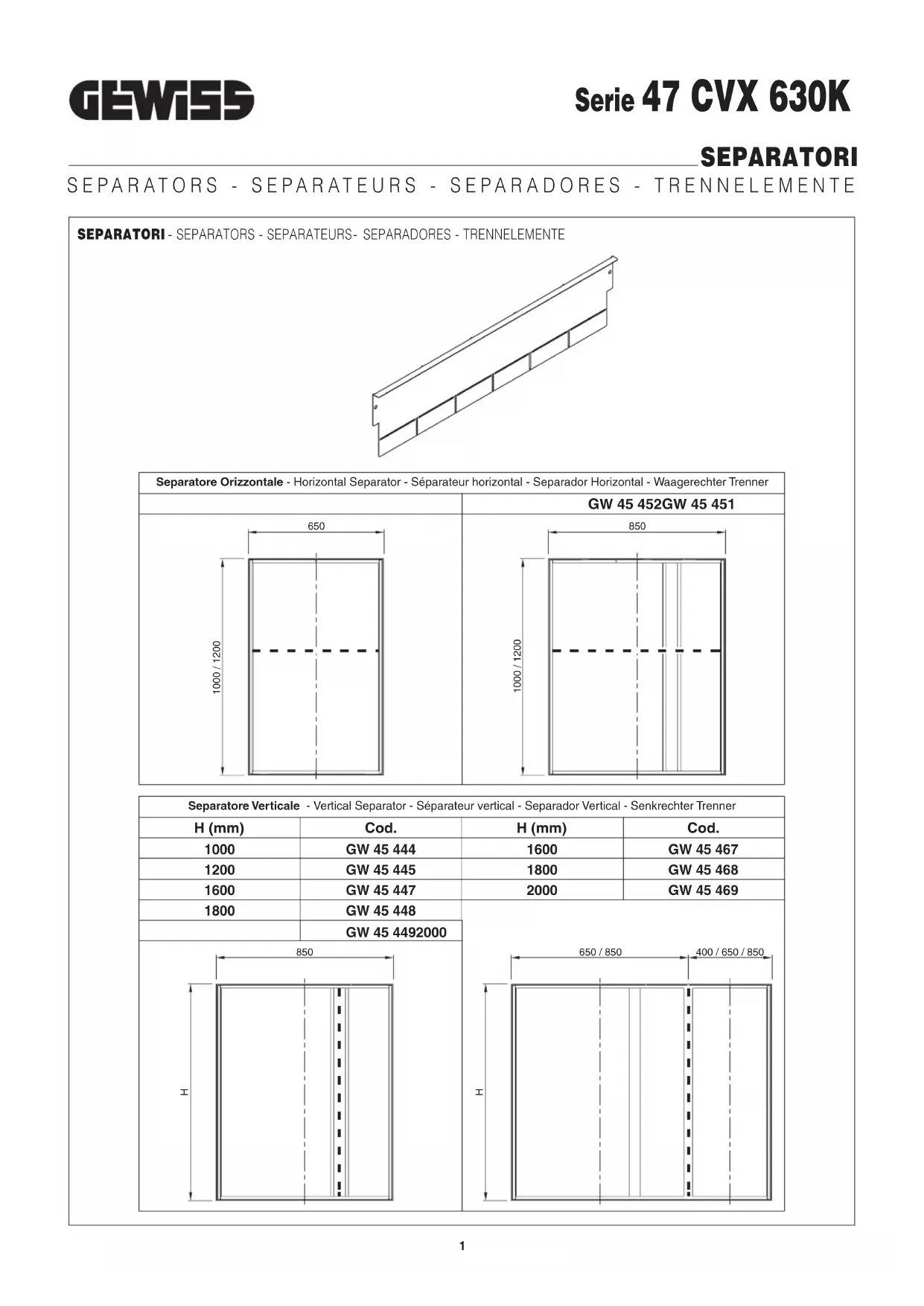

SEPARATORI - SEPARATORS - SEPARATEURS- SEPARADORES - TRENNELEMENTE

Isometric line drawing of a rectangular metal bracket with internal slots (no text or symbols)

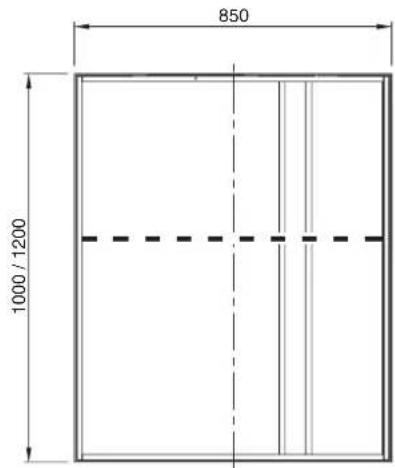

Separatore Orizzontale - Horizontal Separator - Séparateur horizontal - Separador Horizontal - Waagerechter Trenner

GW 45 452GW 45 451

650 1000 / 1200

850 1000 / 1200

Separatore Verticale - Vertical Separator - Séparateur vertical - Separador Vertical - Senkrechter Trenner

H (mm)	Cod.	H (mm)	Cod.
1000	GW 45 444	1600	GW 45 467
1200	GW 45 445	1800	GW 45 468
1600	GW 45 447	2000	GW 45 469
1800	GW 45 448
	GW 45 4492000

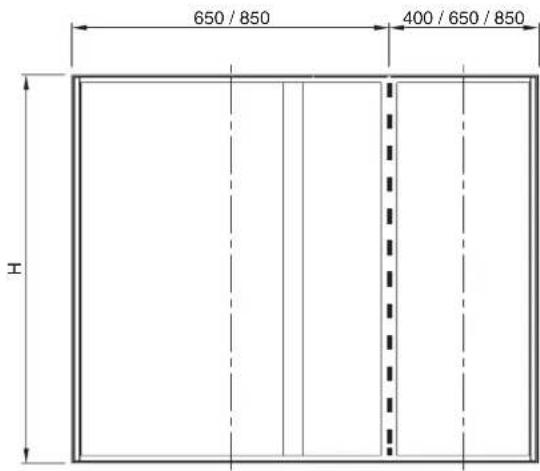

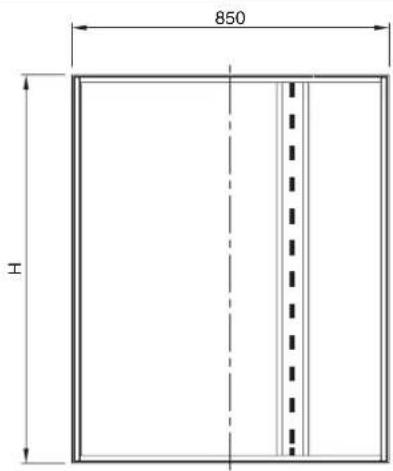

850 工

650 / 850 400 / 650 / 850 x

GW 45 451GW 45 452
GW 45 444H=1040	Nr. 1	Nr. 2
GW 45 445H=1240
GW 45 447H=1640	Nr. 2
GW 45 448H=1840
GW 45 449H=2040
GW 45 467H=1640	Nr. 6
GW 45 468H=1840
GW 45 469H=2040

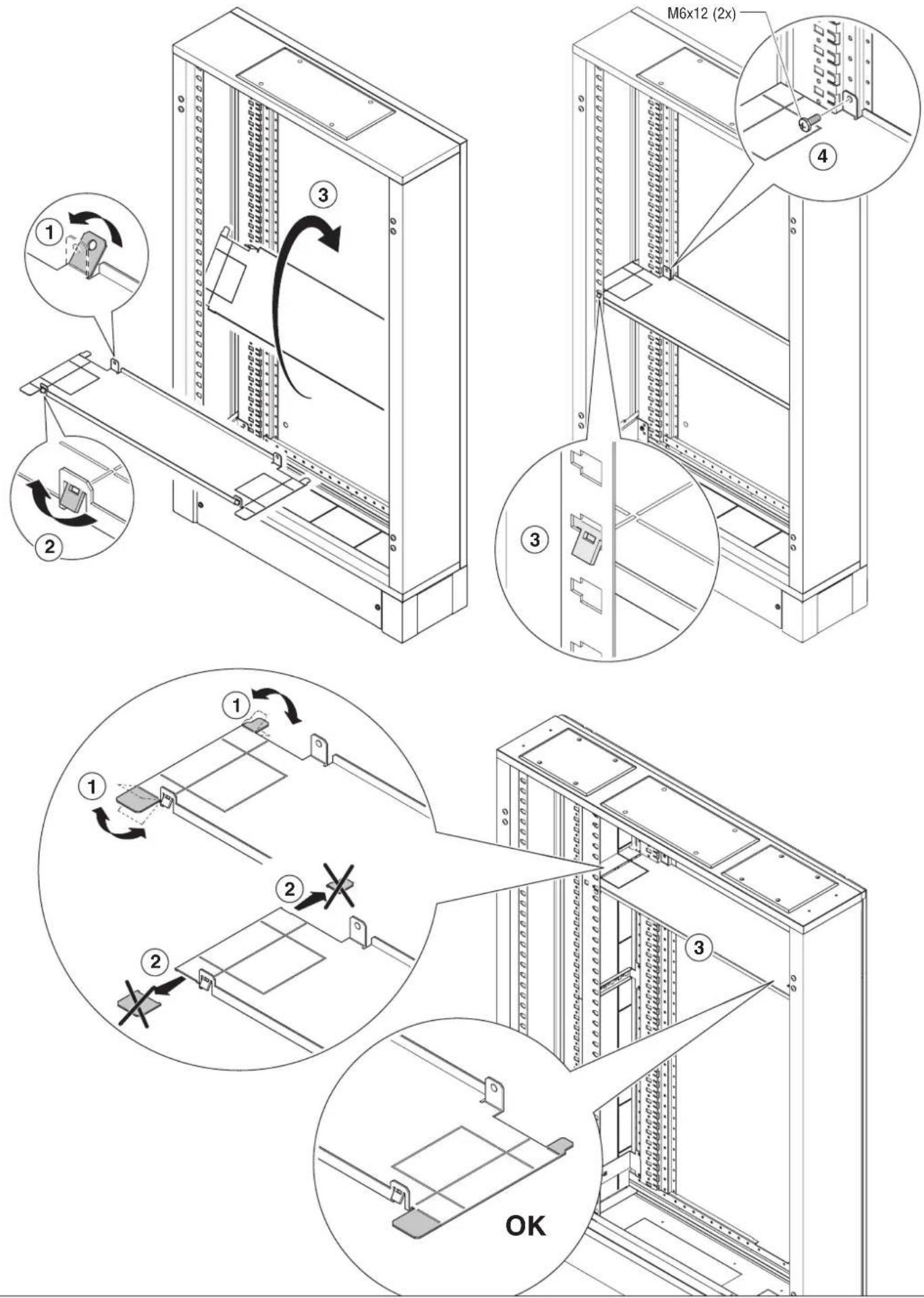

MONTAGGIO SEPARATORE ORIZZONTALE: GW 45 451 - GW 45 452

HORIZONTAL SEPARATOR ASSEMBLY: GW 45 451 - GW 45 452 - MONTAGE DU SEPARATEUR HORIZONTAL : GW 45 451 - GW 45 452 MONTAJE SEPARADOR HORIZONTAL: GW 45 451 - GW 45 452 - MONTAGE WAAGERECHTES TRENNELEMENT: GW 45 451 - GW 45 452

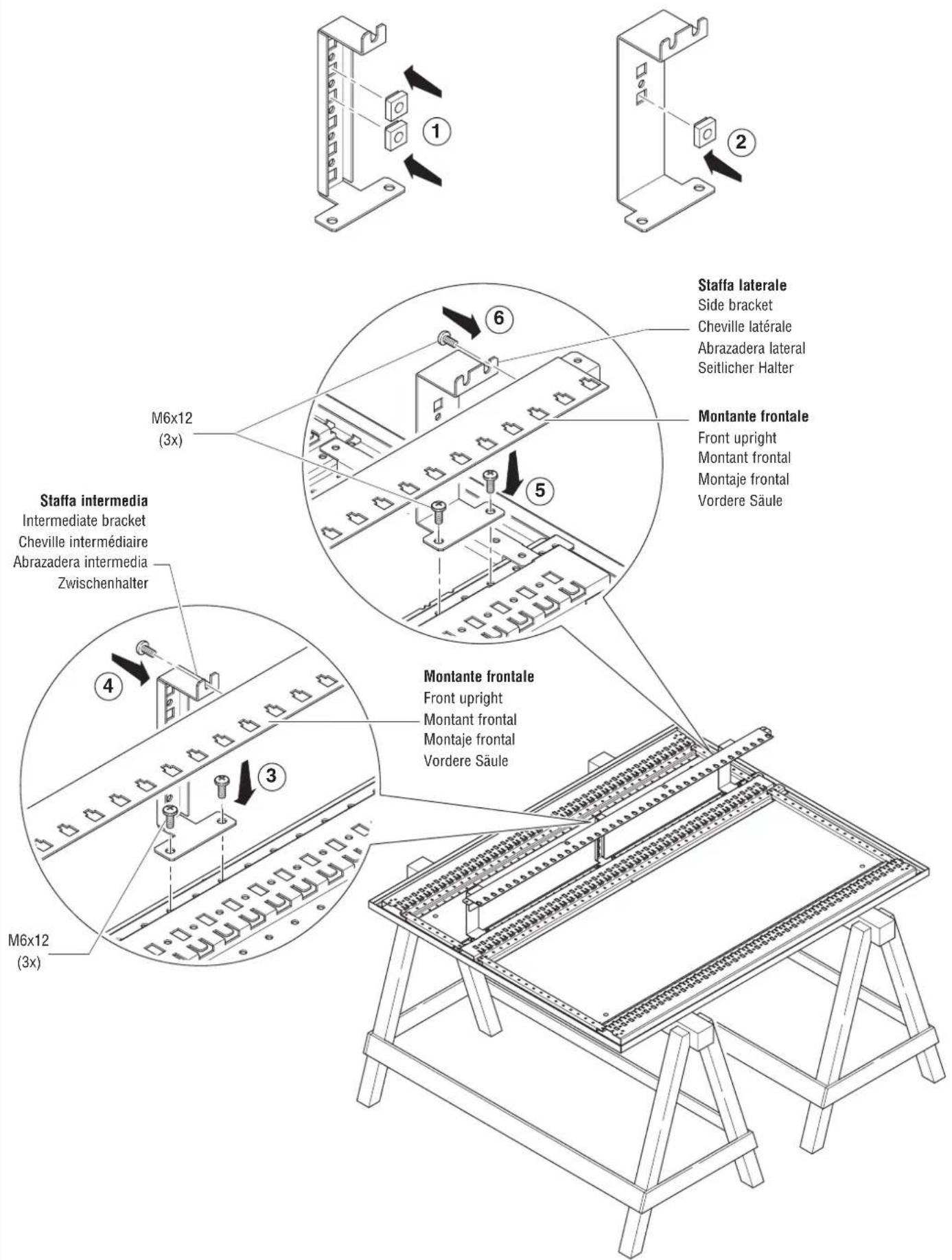

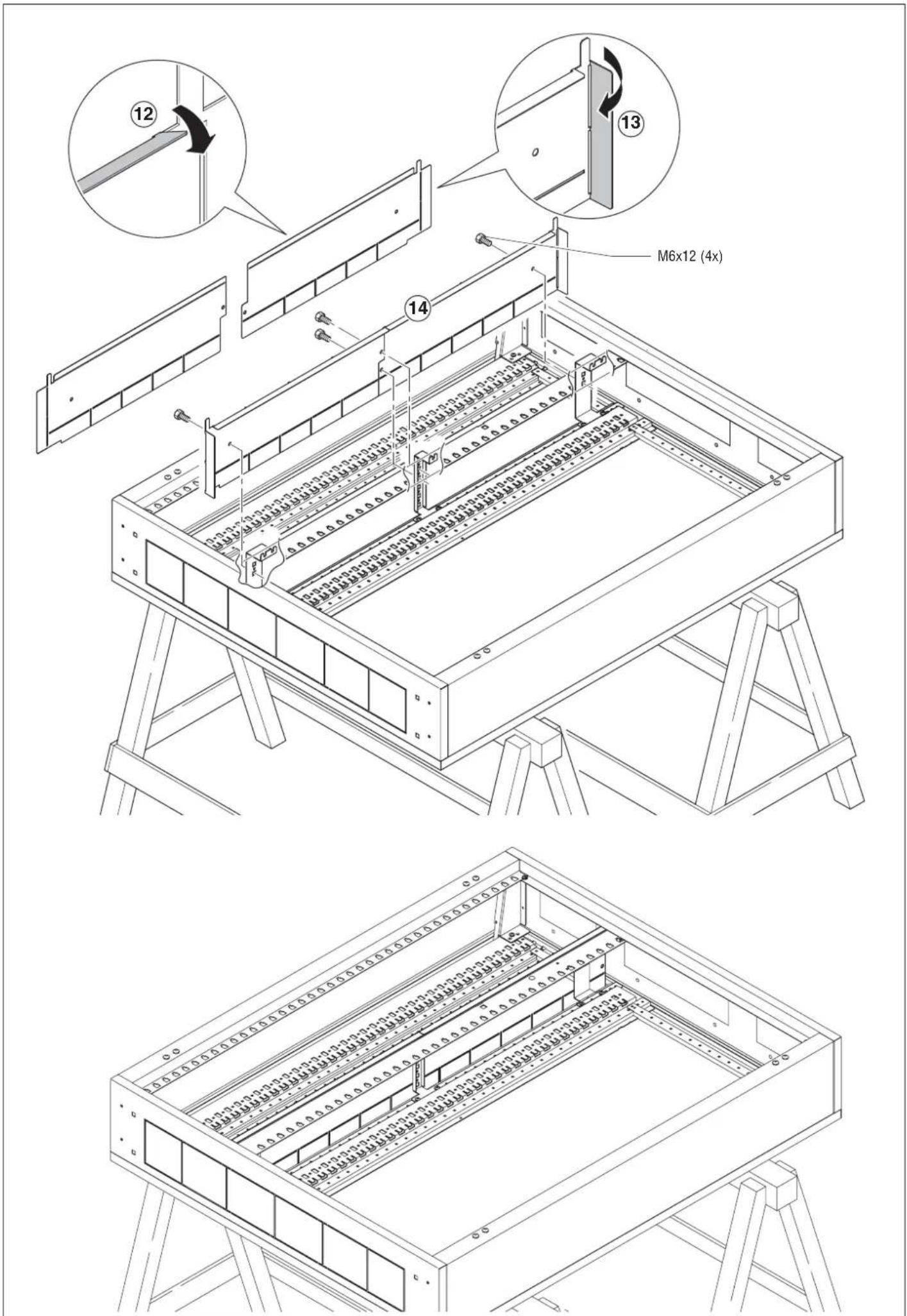

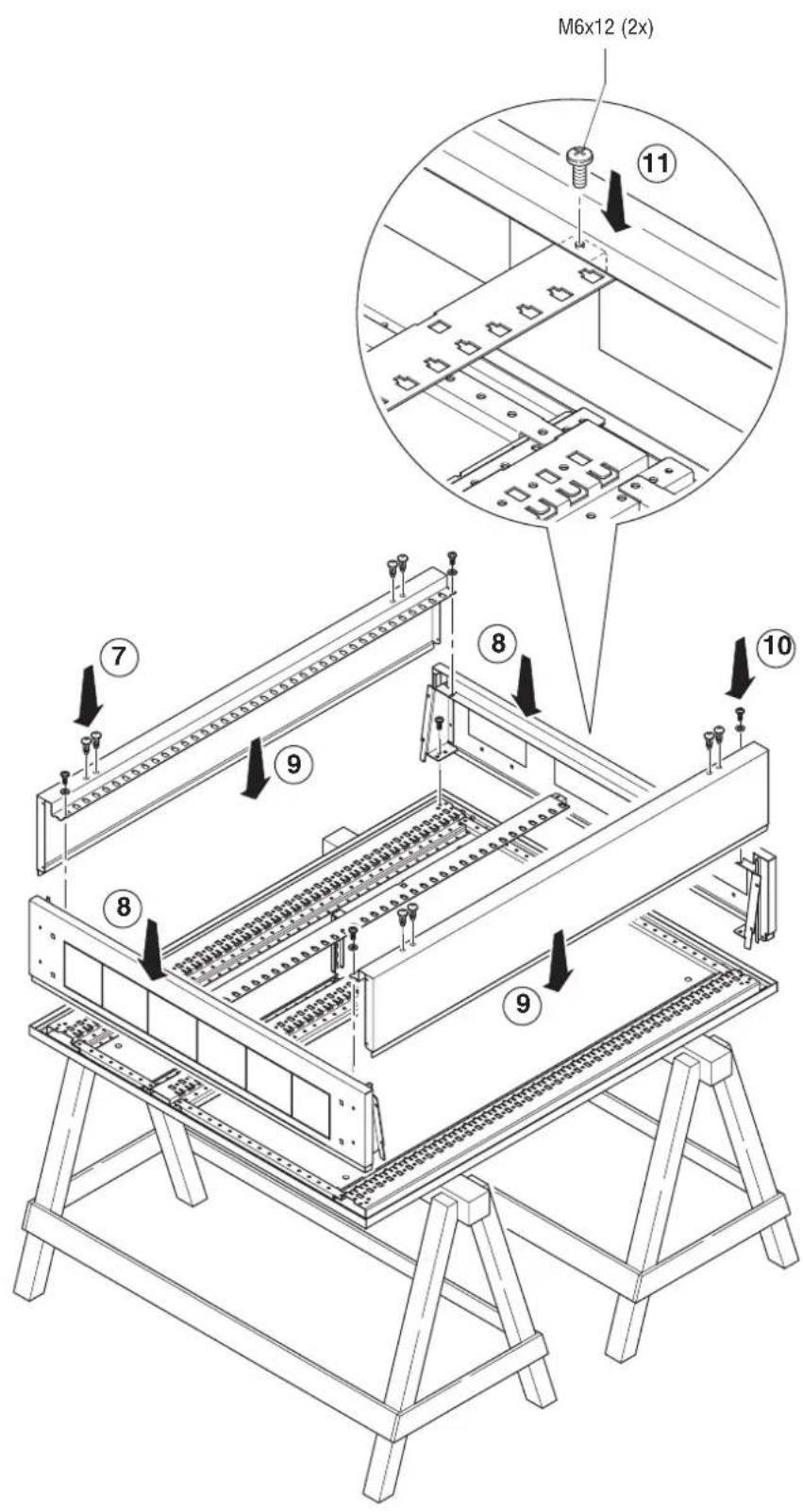

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 444 - GW 45 445

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 444 - GW 45 445 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 444 - GW 45 445 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 444 - GW 45 445 MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÄUSE INNEN: GW 45 444 - GW 45 445

Staffa intermedia Intermediate bracket Cheville intermédiaire Abrazadera intermedia Zwischenhalter M6x12 (3x) M6x12 (3x) Staffa laterale Side bracket Cheville latérale Abrazadera lateral Seitlicher Halter Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule

M6x12 (2x) ⑪ ⑦ ⑧ ⑩ ⑨ ⑨

M6x12 (4x)

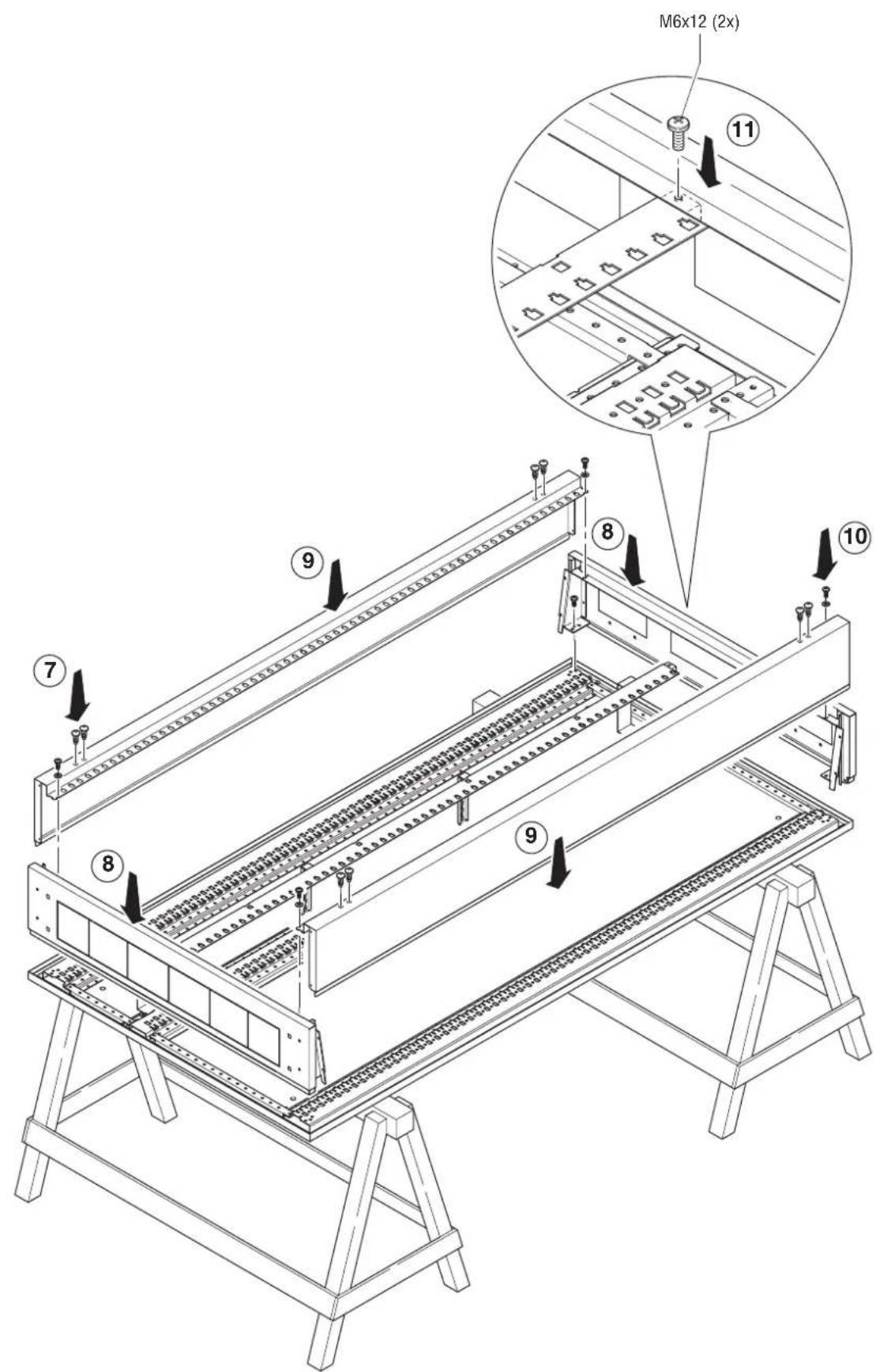

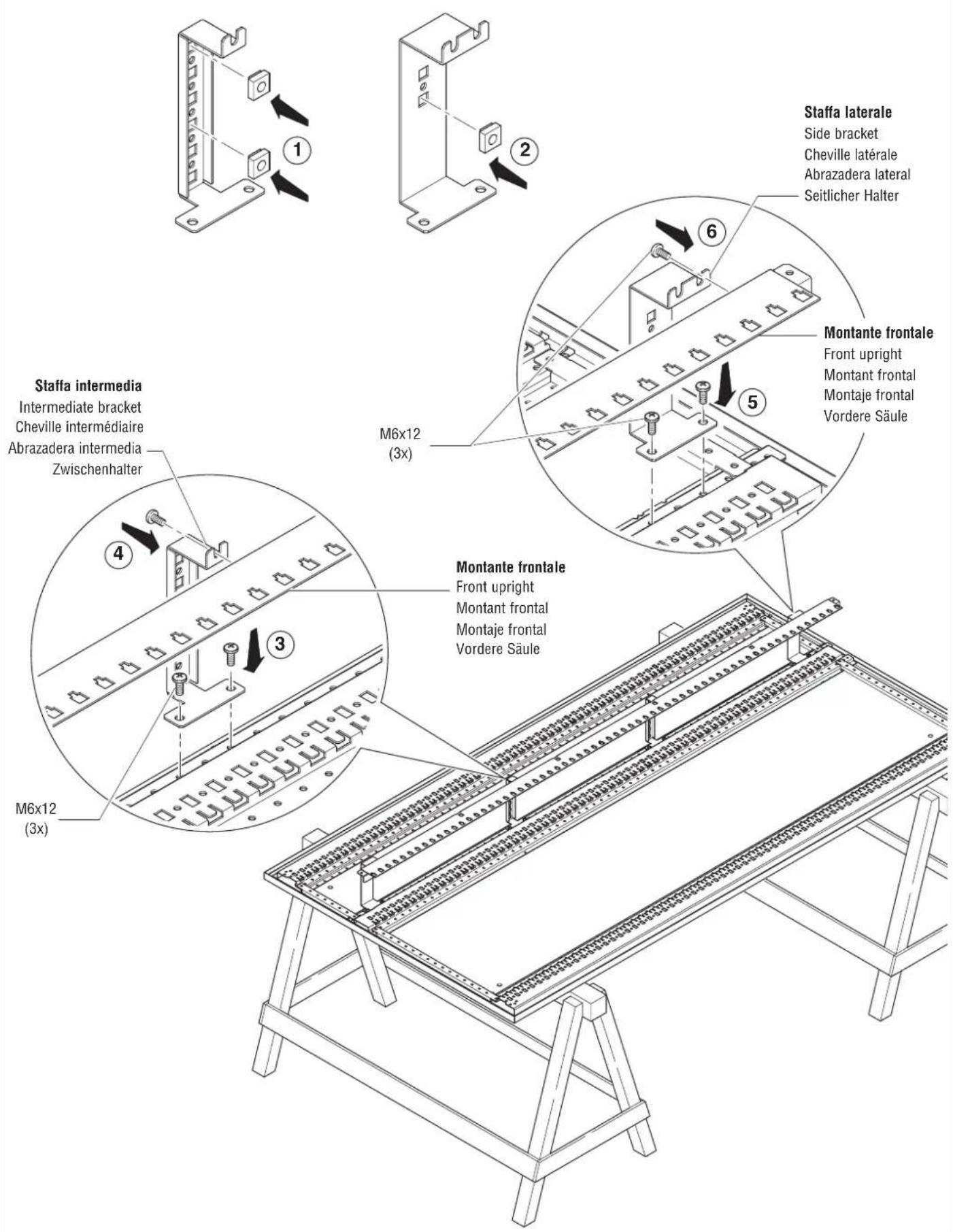

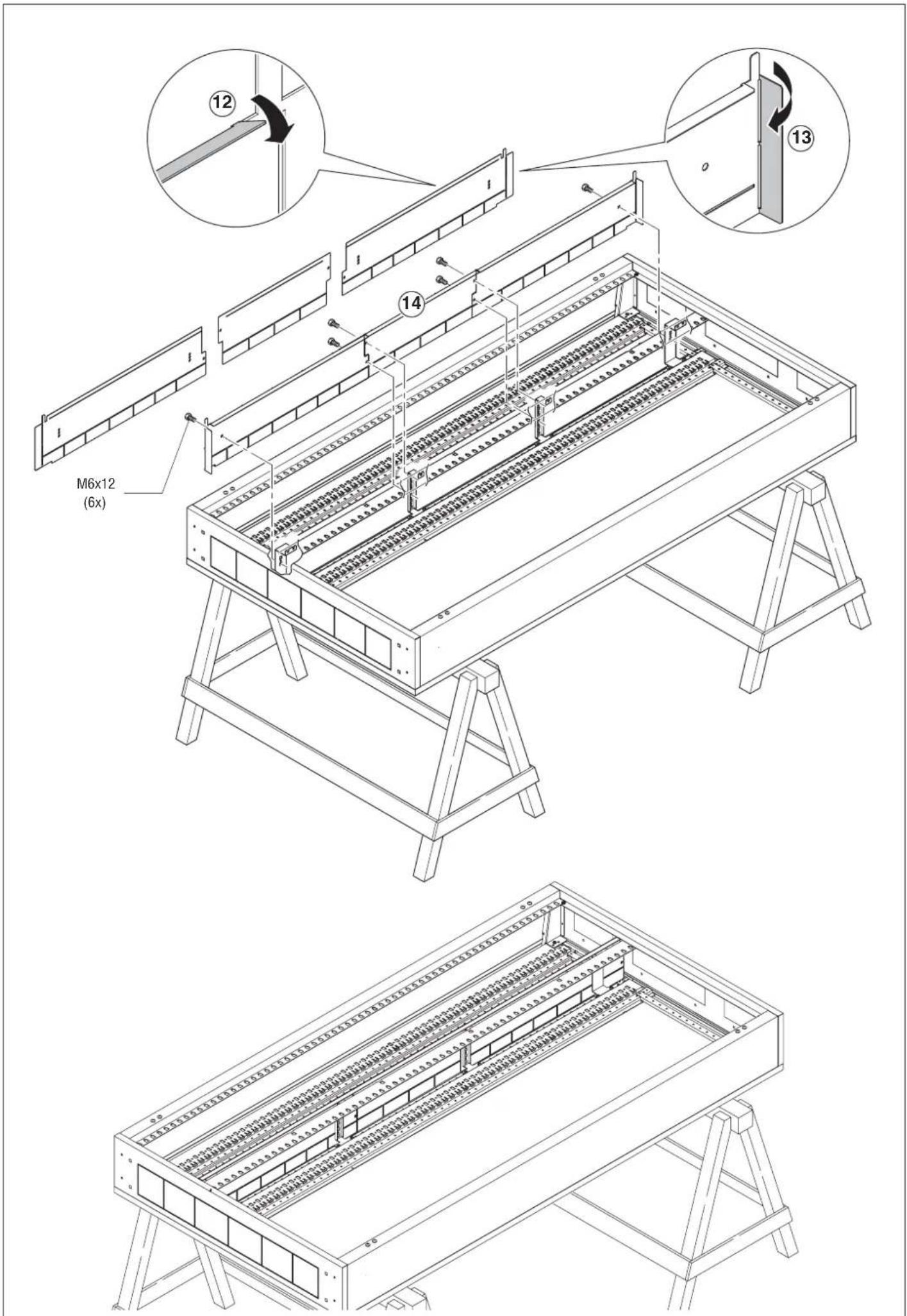

MONTAGGIO SEPARATORE VERTICALE VANO CAVI INTERNO: GW 45 447 - GW 45 448 - GW 45 449

INTERNAL CABLE BAY VERTICAL SEPARATOR ASSEMBLY: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE DU SEPARATEUR VERTICAL DU COMPARTIMENT DES CÂBLES INTERNE : GW 45 447 - GW 45 448 - GW 45 449 - MONTAJE SEPARADOR VERTICAL CAVIDAD INTERNA CABLES: GW 45 447 - GW 45 448 - GW 45 449 - MONTAGE SENKRECHTES TRENNELEMENT KABELGEHÄUSE INNEN: GW 45 447 - GW 45 448 - GW 45 449

Staffa intermedia Intermediate bracket Cheville intermédiaire Abrazadera intermedia Zwischenhalter M6x12 (3x) M6x12 (3x) Staffa laterale Side bracket Cheville latérale Abrazadera lateral Seitlicher Halter Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule Montante frontale Front upright Montant frontal Montaje frontal Vordere Säule

M6x12 (2x) ⑪ ⑨ ⑧ ⑦ ⑩ ⑧ ⑨

M6x12 (6x) ⑫ ⑭ ⑬ ⑭

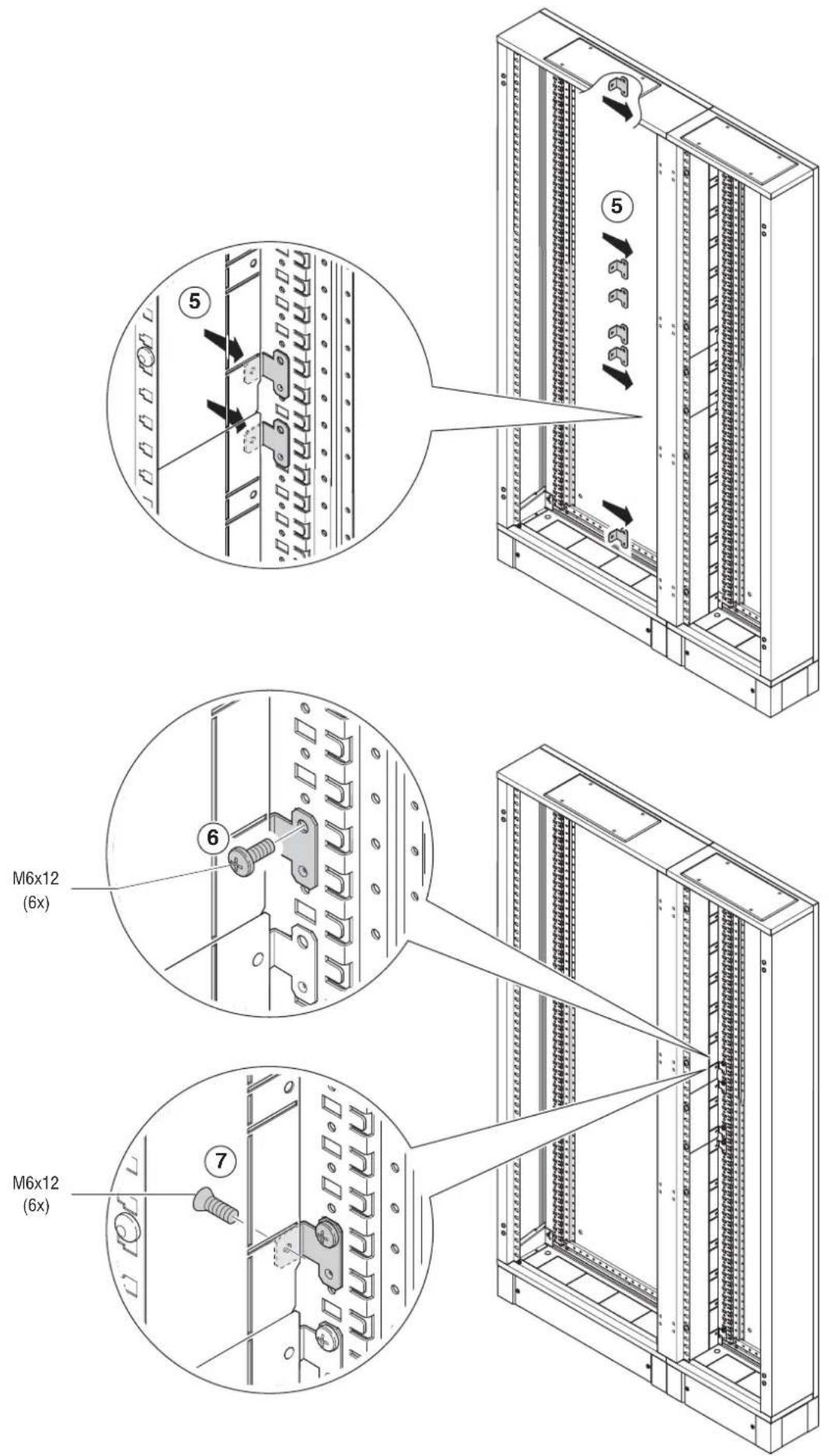

MONTAGGIO SEPARATORE VERTICALE: GW 45 467 - GW 45 468 - GW 45 469 - VERTICAL SEPARATOR ASSEMBLY: GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE DU SEPARATEUR VERTICAL : GW 45 467 - GW 45 468 - GW 45 469 - MONTAJE SEPARADOR VERTICAL: GW 45 467 - GW 45 468 - GW 45 469 - MONTAGE SENKRECHTES TRENNELEMENT: GW 45 467 - GW 45 468 - GW 45 469

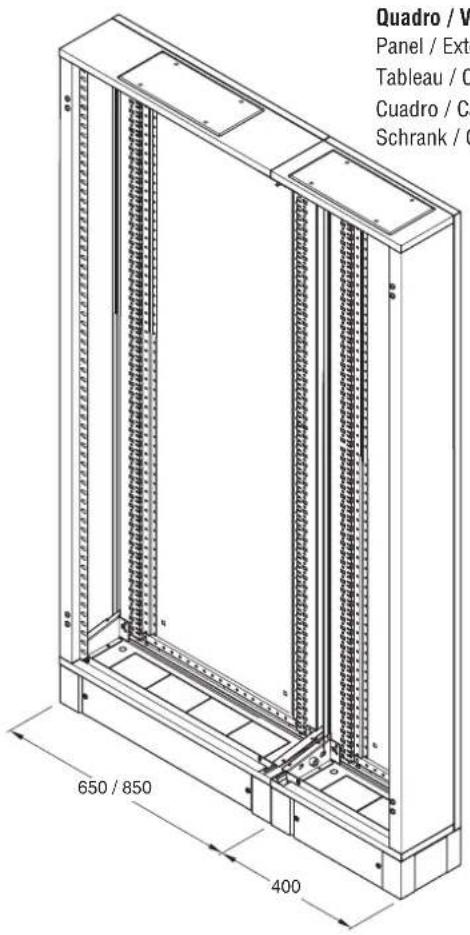

Quadro / V Panel / Ext Tableau / C Cuadro / C Schrank / C 650 / 850 400

Quadro / Vano cavi esterno
Panel / External cable bay
Tableau / Compartiment des câbles externe
Cuadro / Cavidad externa cables
Schrank / Gehäuse für Kabel außen

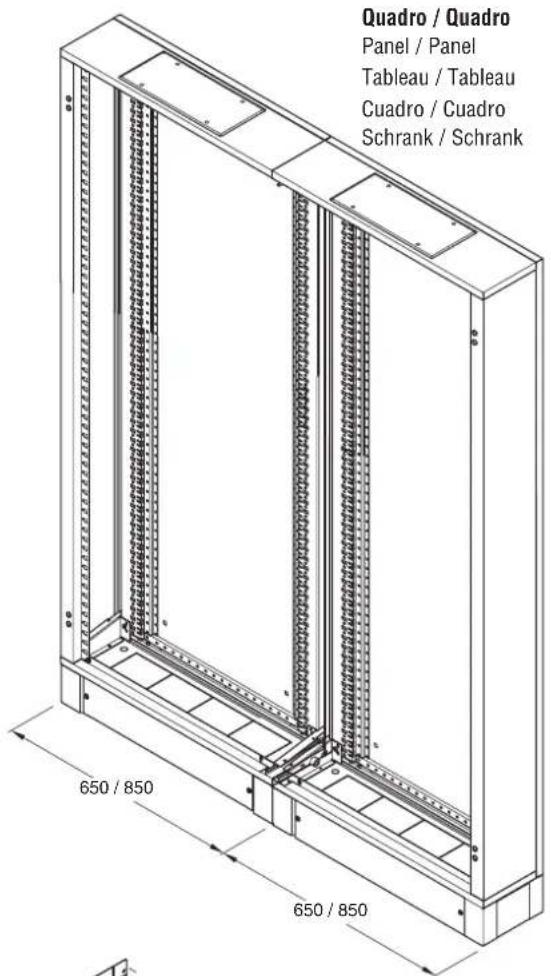

Quadro / Quadro Panel / Panel Tableau / Tableau Cuadro / Cuadro Schrank / Schrank 650 / 850 650 / 850

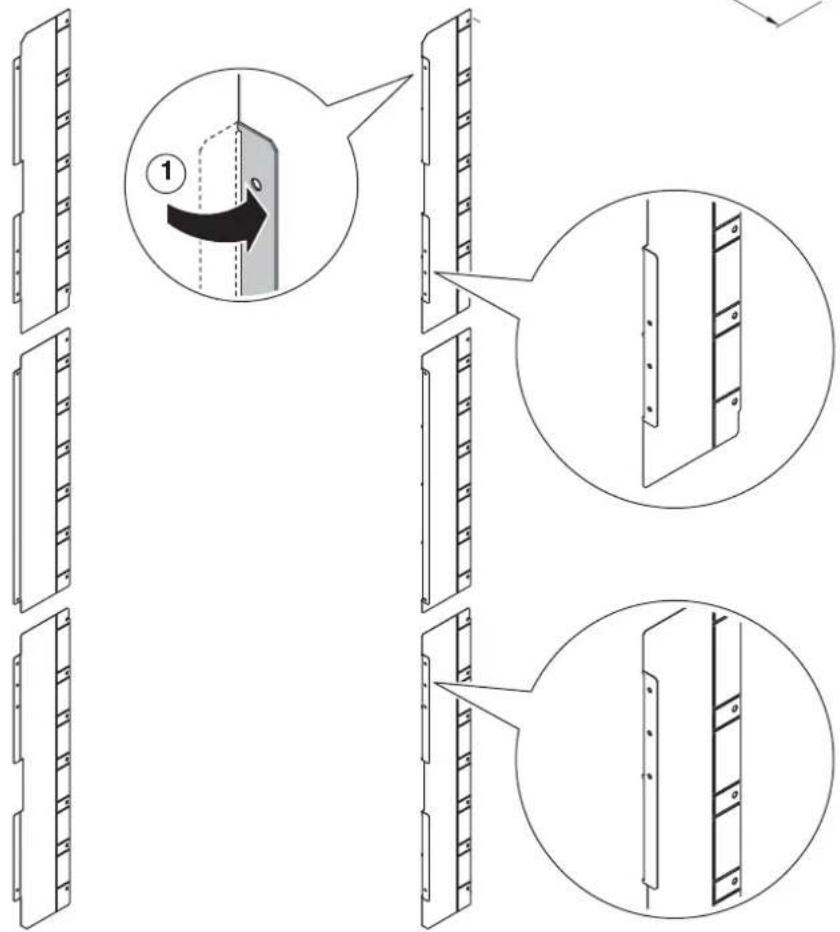

Technical diagram illustrating a door hinge mechanism with labeled steps and component arrangements

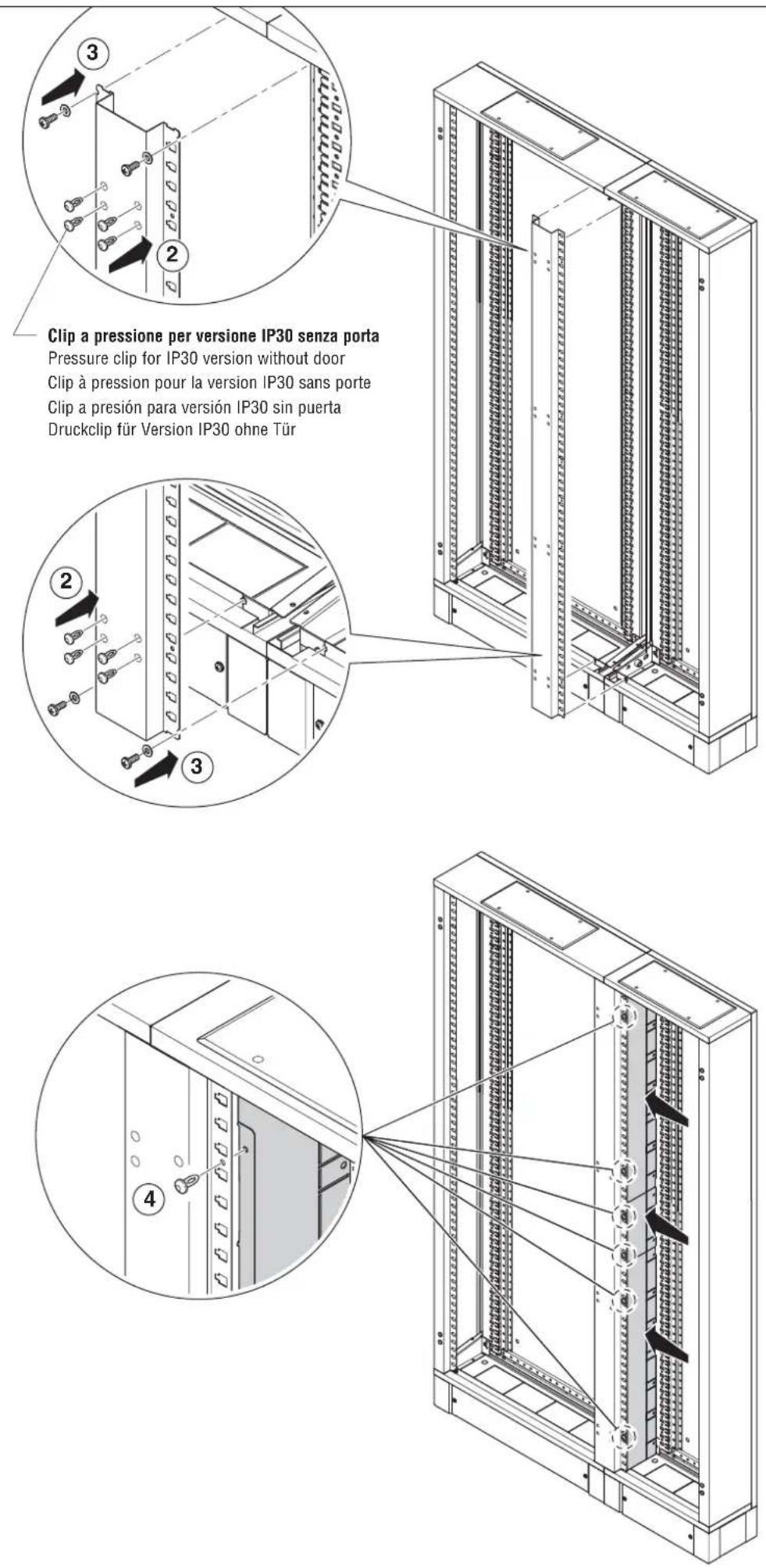

Pressure clip for IP30 version without door Clip à pression pour la version IP30 sans porte Clip a presión para versión IP30 sin puerta Druckclip für Version IP30 ohne Tür

Technical diagram showing exploded view of server rack-mounted panels with labeled components and assembly steps
