UTPTX12 - Caméra de surveillance FRACARRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur vidéo UTP 1 canal
Marque	Fracarro
Modèle	UTPTX12
Entrée vidéo	1 BNC, 1 Vpp 75 ohms
Sortie vidéo	UTP/FTP CAT5/6 AWG24
Alimentation caméra	12 Vcc via connecteur DC
Distance de transmission maximale	80 m
Consommation électrique	0 W (auto-alimenté par la caméra)
Température d'utilisation	-10 °C à +40 °C
Indice de protection	IP50
Dimensions (L x H x P)	40 x 22 x 50 mm
Poids	27 g
Fonctions principales	Transmet le signal vidéo et l'alimentation 12 Vcc via un câble UTP, compatible avec le récepteur UTP-4RX12
Type de câble recommandé	CAT5 ou CAT6, paire torsadée non blindée ou blindée
Nombre de canaux	1
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants. Éviter l'humidité excessive.
Sécurité	Ne pas court-circuiter la sortie 12 Vcc. Ne connecter qu'à des équipements compatibles. Respecter la polarité.
Pièces détachées et réparabilité	Non prévu par le fabricant. En cas de panne, remplacer l'appareil.
Informations générales	Émetteur compact pour installation murale ou dans un boîtier étanche. Permet un câblage simplifié sans alimentation locale pour chaque caméra.

FOIRE AUX QUESTIONS - UTPTX12 FRACARRO

Quel est le rôle du UTPTX12 ?

Le UTPTX12 est un émetteur vidéo qui transmet le signal d'une caméra de surveillance via un câble UTP tout en fournissant l'alimentation 12 Vcc à la caméra.

Quel type de câble utiliser ?

Utilisez un câble CAT5 ou CAT6 (paire torsadée, blindé ou non blindé), de section AWG24.

Quelle est la distance maximale de transmission ?

La distance maximale est de 80 mètres.

Comment connecter le câble UTP ?

Dénudez le câble sur 20 mm, coupez les conducteurs aux couleurs correspondant à la caméra, dénudez-les sur 5 mm et insérez-les dans le connecteur. Verrouillez avec un tournevis.

Quel récepteur est compatible ?

Le UTPTX12 est conçu pour fonctionner avec le récepteur UTP-4RX12 de la même marque.

Comment alimenter l'ensemble ?

Branchez l'alimentation 12 Vcc de la caméra sur le connecteur DC du UTPTX12. Le récepteur doit être allumé séparément.

Où installer l'émetteur ?

Fixez le boîtier à un mur ou placez-le dans un conteneur étanche. Assurez-vous que le câble CAT5 sorte par les trous latéraux.

Que faire si la LED ne s'allume pas ?

Vérifiez l'alimentation de la caméra et les connexions. Assurez-vous que le récepteur est sous tension. Si le problème persiste, vérifiez la polarité des conducteurs.

Puis-je connecter plusieurs caméras ?

Non, le UTPTX12 est un émetteur monocanal. Pour plusieurs caméras, utilisez un récepteur multicanal comme le UTP-4RX12 et associez chaque caméra à son propre émetteur.

Quelles sont les précautions de sécurité ?

Ne court-circuitez pas la sortie 12 Vcc. Ne connectez que des équipements compatibles. Respectez la polarité lors du câblage. Utilisez dans des conditions de température et d'humidité spécifiées.

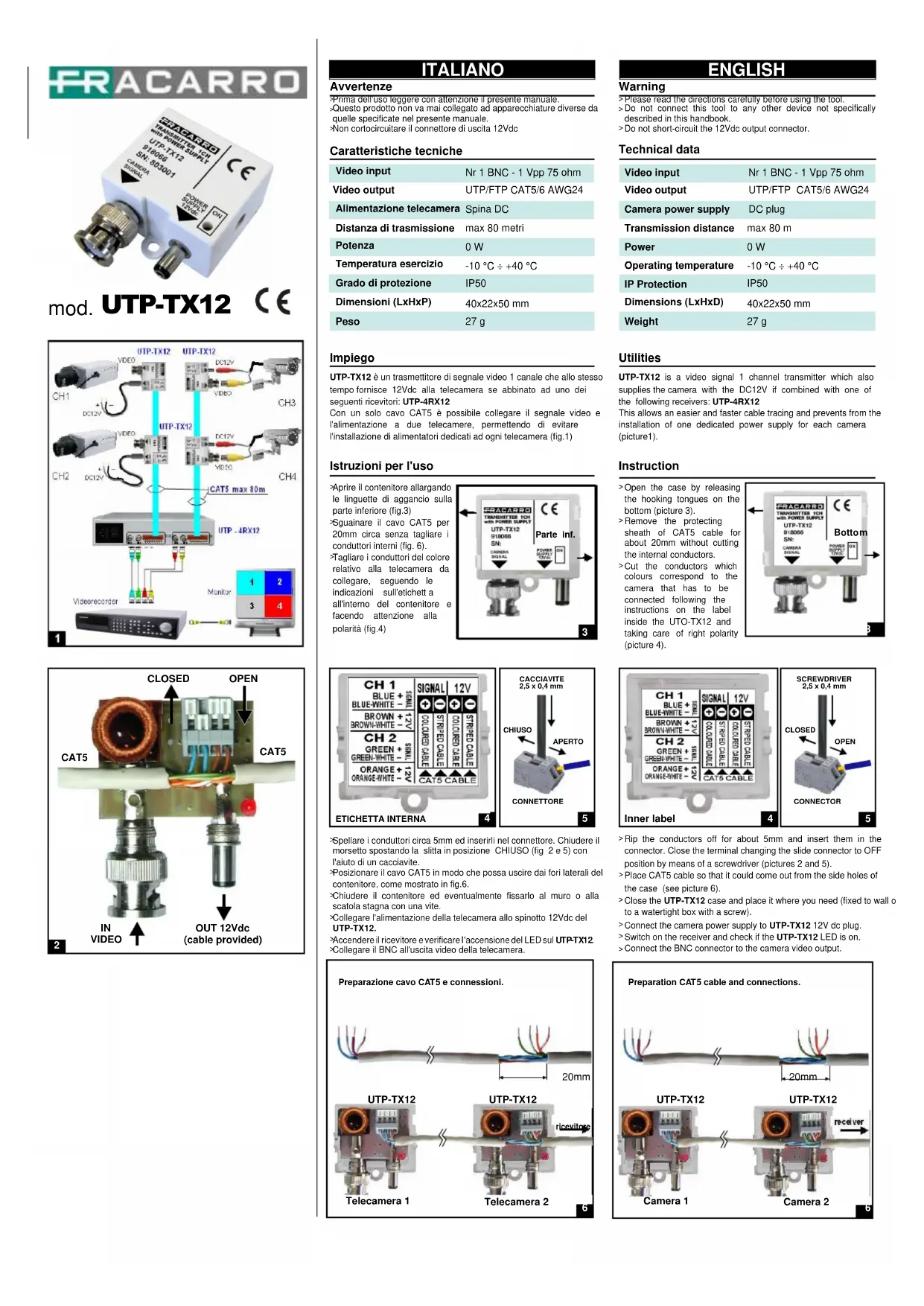

MODE D'EMPLOI UTPTX12 FRACARRO

Lisez attentivement les instructions avant d'utiliser cet apparéil.
-Ne connectez pas cet apparéil à un autre équipement que celui déscrit dans ce manuel.
Ne court circuitez pas la connexion de sortie 12 Vdc.

\section*{Caracteristiques techniques}

Entrez video	Nr 1 BNC - 1 Vpp 75 ohm
Sortie video	UTP/FTP CAT5/6 AWG24
Alimentation camera	Connecteur DC
Distance de transmission	max 80 m
Puissance	0 W
Température d'utilisation	-10 °C ÷ +40 °C
Niveau de protection	IP50
Dimensions (LxHxP)	40x22x50 mm
Poids	27 g

Le UTP-TX12 est un émetteur de signaux video à 1 canal qui alimente aussi laamera avec la tension 12 Vdc en combinaison avec les récepteurs suivants :UTP-4RX12.

Ceci permet un cablage facile et rapide et rend superflu l'installation d'une alimentation pour chacune des cameras reliées (image 1).

Instructions

Ouvrez le boitier en écantant les crochets d'attache sur le dessous (image 3).

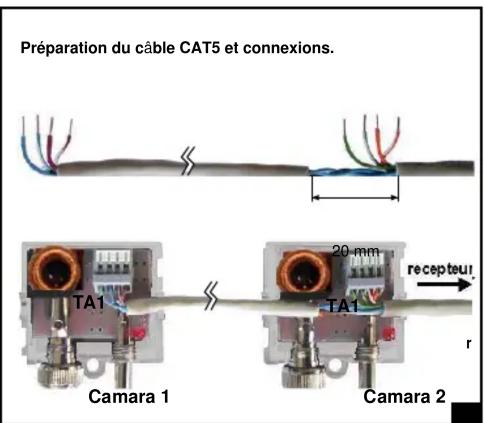

Retirez l'isolement du cable

CAT5 sur environ 20mm en faisant attention de ne pas abimer les conducteurs internes.

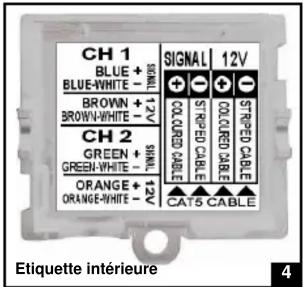

Coupez les conducteurs aux couleurs correspondantes à laamera qui sera connectée en suivant les instructions qui se trouvent à l'intérieur du UTP-TX12 en faisant attention sur la

polarité correcte (image 4).

Denudez les conducteurs sur environ 5mm et introduizez-les dans le connecteur. Verrouillez le terminal en faisant glisser le connecteur en position FERME à l'aide d'un tournevis (images 2 et 5).
Positionnez le cable CAT5 de façon à ce qu'il ressorte des trous latéraux du boitier (voir image 6).
*Refermez le boitier du UTP-TX12 et fixeze-le a sa place (attaché à un mur ou
dans un conteneurétanche).
Connectez l'alimentation de laamera au connecteur 12Vdc du UTP-TX12.
Allumese le récepteur et contouré l'allumage du LED surle UTP-TX12
Branchez le connecteur BNC à la sortie vide de laamera.
