MSR939 - Capteur de mouvement OREGON SCIENTIFIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de mouvement sans fil
Marque	Oregon Scientific
Modèle	MSR939
Dimensions (L x l x H)	88 x 43 x 112 mm
Poids (sans piles)	140 g
Alimentation	3 piles AA 1,5 V (alcalines recommandées) ou adaptateur 4,5 V AC (non fourni, courant de sortie ≥ 50 mA)
Portée de transmission	Jusqu'à 30 mètres (terrain dégagé)
Portée du capteur de mouvement	Environ 5 mètres
Temps d'échauffement	Environ 2 minutes après la mise en route
Fonctions principales	Déclenchement de l'alarme du réveil (5 min), alarme du capteur (20 s), rétroéclairage du réveil (10 s)
Indicateur LED	Transmission des données et piles faibles
Capteur rotatif	Oui, réglable pour orienter le capteur
Réglage canal	Sélectionnable sur 1 ou 2
Code de sécurité	Réglable (doit correspondre au code du réveil)
Support mural / pied	Inclus
Entretien	Nettoyer avec un chiffon humide, éviter solvants (benzène, térébenthine)
Sécurité	Ne pas immerger, éviter sources de chaleur, ne pas mélanger piles neuves et usagées, utiliser uniquement piles alcalines
Réparabilité	Ne pas réparer soi-même, contacter le revendeur
Informations générales	Accessoire pour réveil radio piloté RMR939P

FOIRE AUX QUESTIONS - MSR939 OREGON SCIENTIFIC

Comment installer les piles dans le capteur de mouvement ?

Ouvrez le compartiment des piles et insérez 3 piles AA 1,5 V en respectant les polarités (+ et -). Appuyez sur RESET après chaque changement de piles.

Comment régler le canal du capteur ?

Le bouton CHANNEL se trouve dans le compartiment des piles. Faites-le glisser sur la position 1 ou 2. Si vous utilisez plusieurs capteurs, attribuez un canal différent à chacun.

Comment associer le capteur au réveil ?

Réglez les boutons CODE du capteur sur la même combinaison que celle affichée sur le réveil (RMR939P). Ainsi, les deux appareils seront interactifs.

Que faire si le capteur n'active pas l'alarme sur le réveil ?

Vérifiez : 1) les piles ou l'adaptateur, 2) que POWER ON/OFF est sur ON, 3) que le code du capteur correspond à celui du réveil, 4) que la portée ne dépasse pas 30 mètres.

Quelle est la portée maximale du capteur ?

La portée de transmission est de 30 mètres en terrain dégagé. Le capteur détecte les mouvements jusqu'à 5 mètres.

Peut-on utiliser des piles rechargeables ?

Non, il est déconseillé d'utiliser des piles rechargeables. Utilisez uniquement des piles alcalines AA pour une durée de vie optimale.

Comment nettoyer l'appareil ?

Nettoyez avec un chiffon humide. N'utilisez jamais de solvants comme le benzène ou la térébenthine car ils peuvent endommager l'appareil.

Où placer le capteur pour une meilleure détection ?

Placez le capteur à moins de 30 mètres du réveil, orienté vers la zone à surveiller. Évitez les obstructions (portes, murs, meubles) et les objets métalliques. Testez différents emplacements pour optimiser la détection.

Combien de temps dure l'échauffement du capteur ?

Après la mise sous tension, le capteur met environ 2 minutes à s'échauffer avant de fonctionner normalement.

Comment utiliser l'adaptateur secteur avec le capteur ?

Branchez un adaptateur 4,5 V AC/DC (non fourni, courant de sortie ≥ 50 mA) à la prise femelle du capteur. Cela permet une utilisation prolongée sans piles.

MODE D'EMPLOI MSR939 OREGON SCIENTIFIC

Capteur de Mouvement a Distance

Modèle : MSR939

Manuel de l'utilisateur

E

TABLE DES MATIERES

Matières 1

Introduction 2

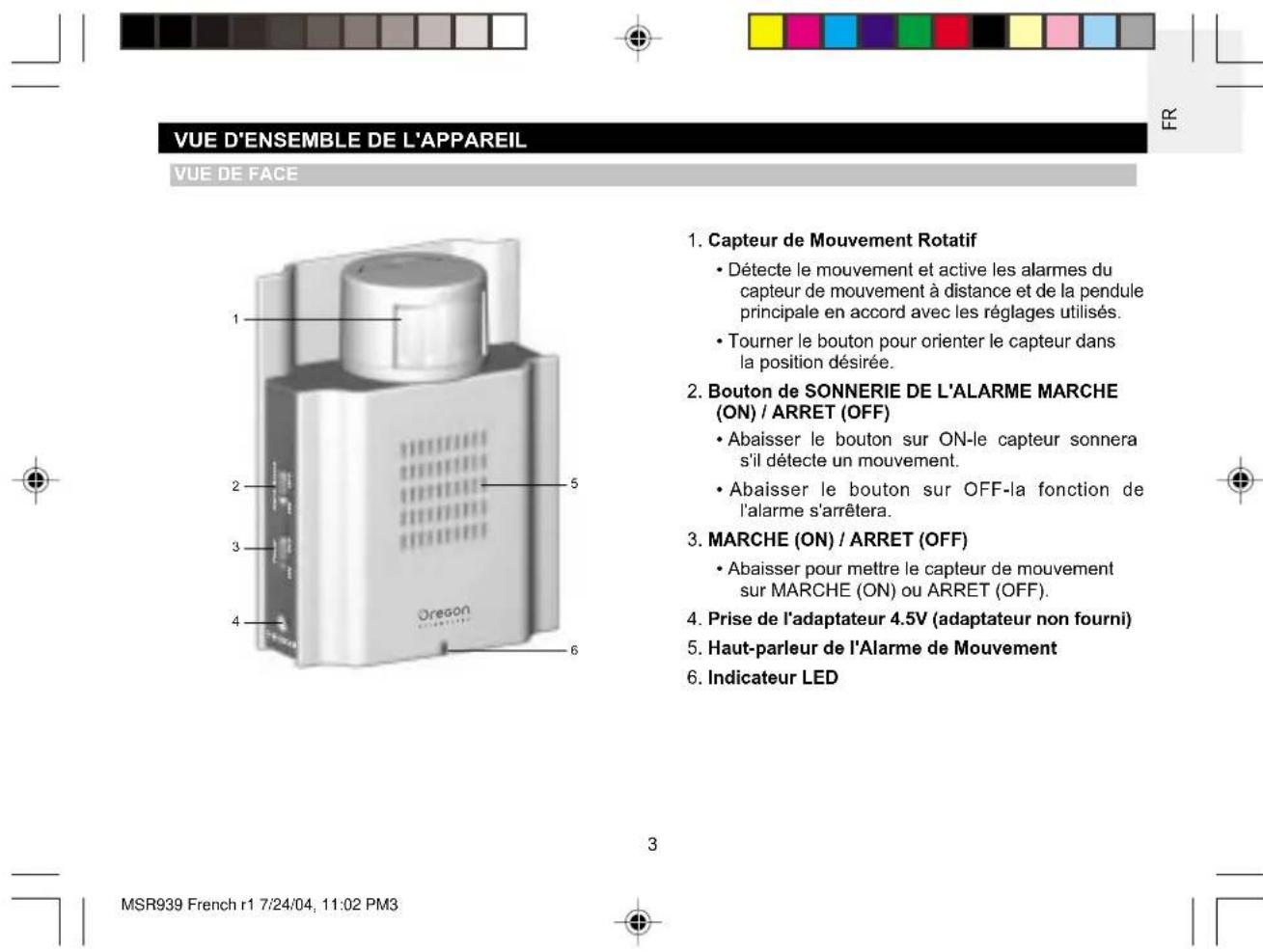

Vue d'ensemble de l'appareil 3

Vue de face 3

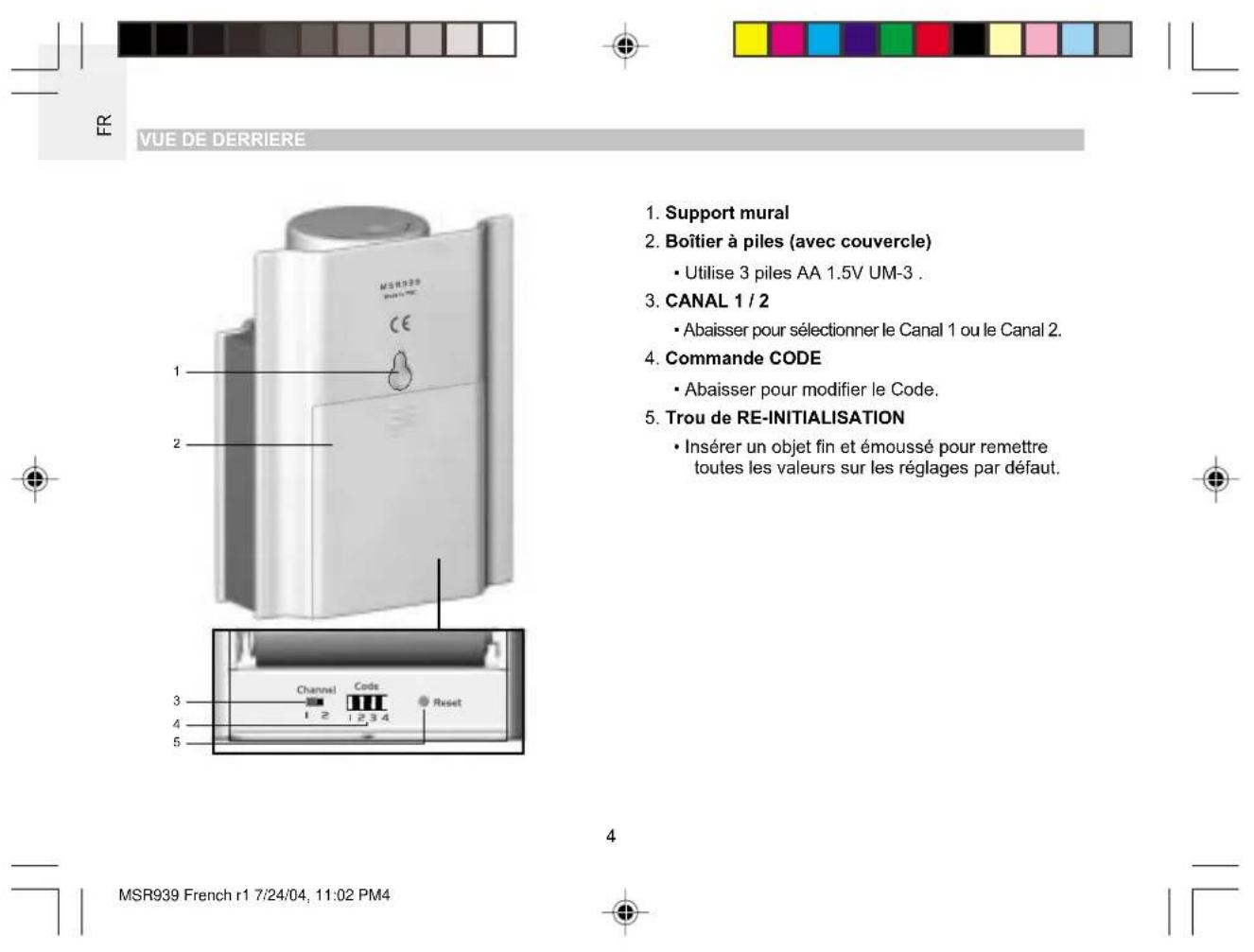

Vue de derriere 4

Sécurité et Entretien 5

Paramétres de sécurité 5

Entretien de cet apparéil 5

Mise en service 5

Contenu 5

Piles 5

Adaptateur AC 6

Capteur de mouvement 6

Réglage du capteur 7

Avertissements 8

Troubleshooting 8

Particularités Techniques 9

Dimensions du Capteur de

Mouvement à Distance 9

Appareil à Distance 9

Alimentation 9

Avis 9

Déclaration des Résponsabilités 9

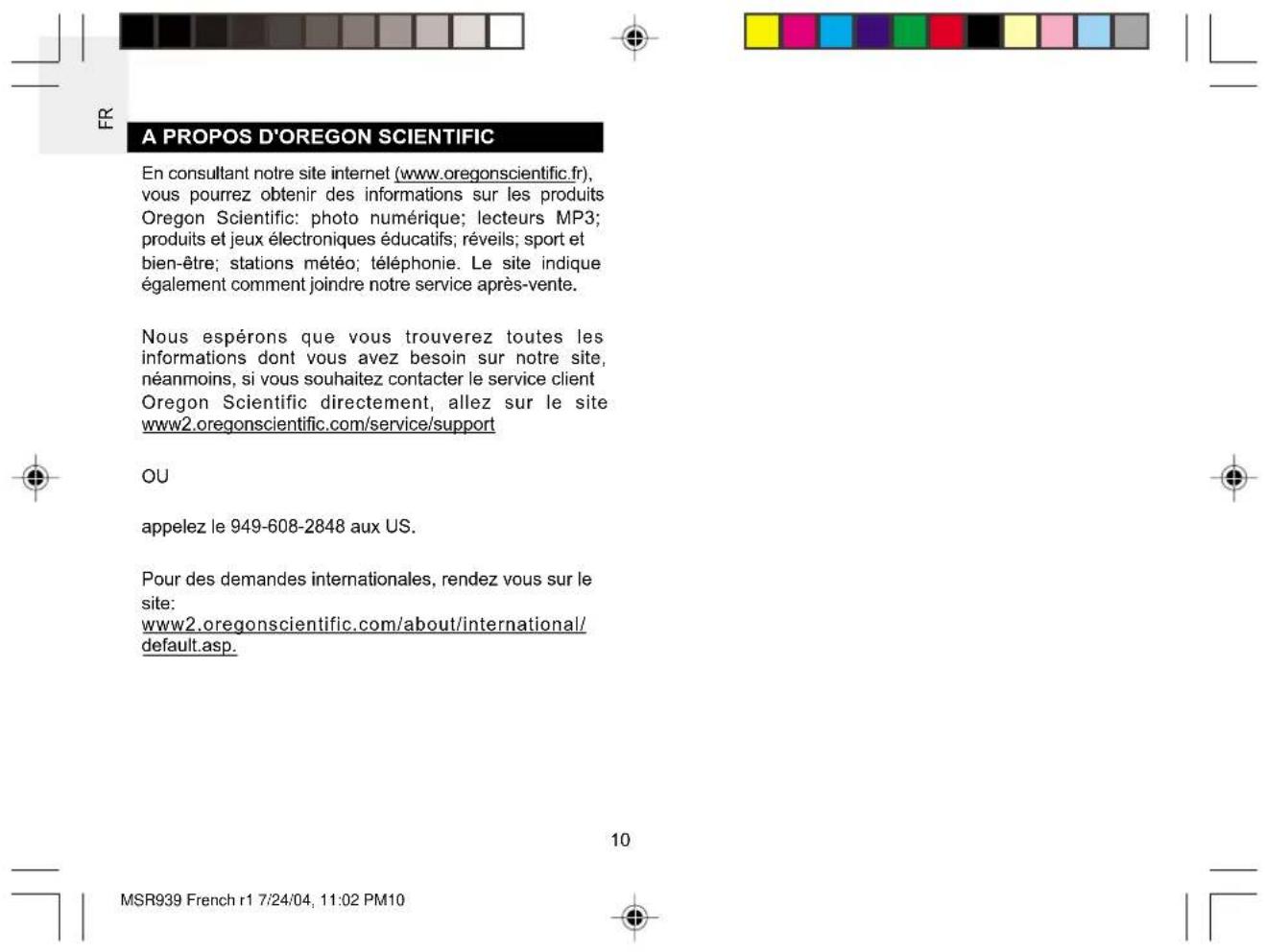

A propos de Oregon Scientific 10

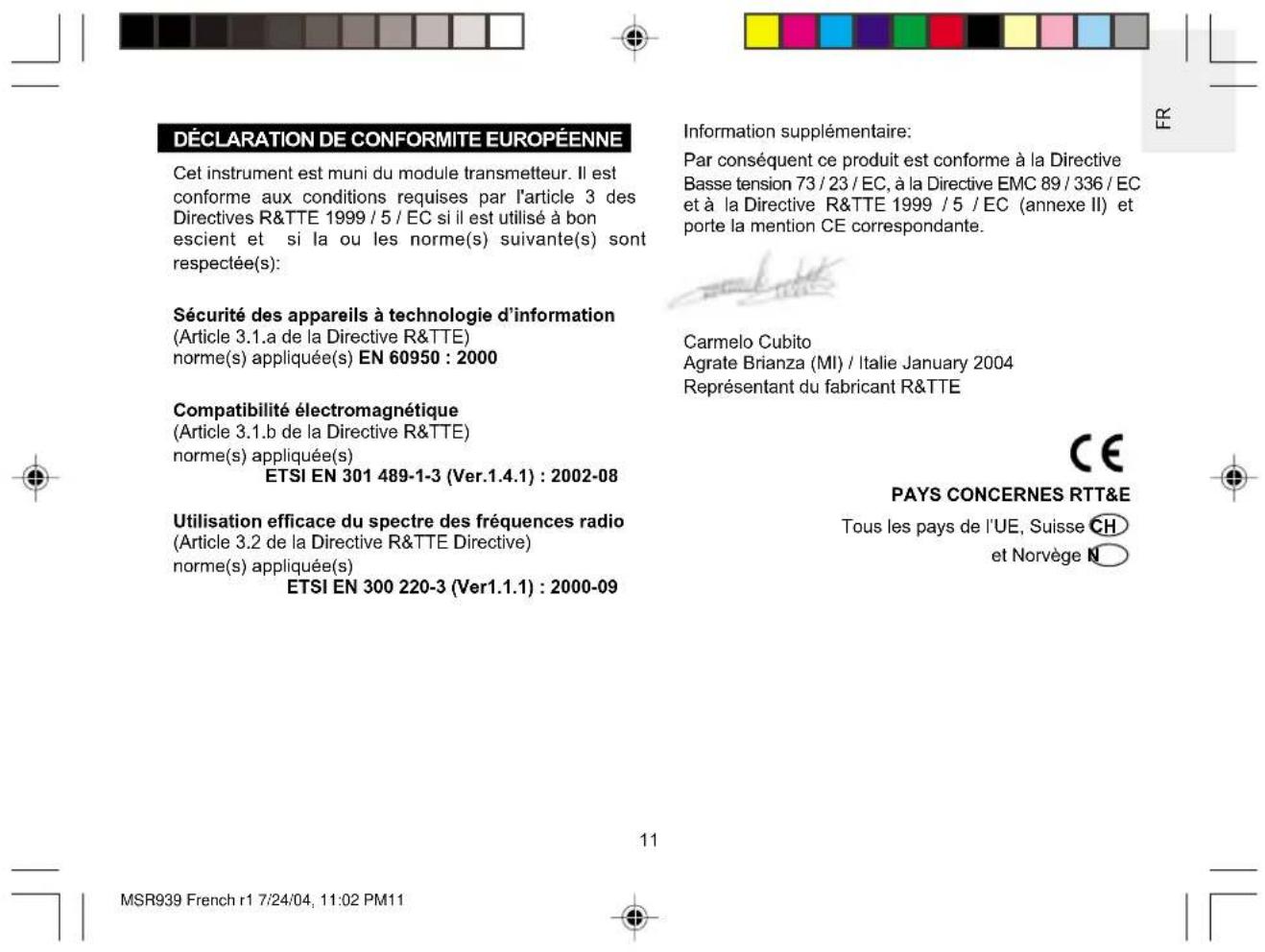

Déclaration de Conformite Européenne 11

1

E

INTRODUCTION

Nous you remercions d'avoir choisi le Capteur de Mouvement sans fil de Oregon Scientific. L'appareil de sécurité et de contrôle a ete concu en tant qu'accessoire pour le reveil radio pilote avec projection (RMR939P). Le capteur de mouvement sans fil peut etre utilise pour:

• Activer l'alarme ou éclairage suivants lorsqu'ils détece un mouvement;
• l'alarme du réveil pendant 5 minutes
• l'alarme du capteur de mouvement pendant 20 secondes
• le rétro éclairage du réveil pendant 10 secondes

Autres caractéristiques:

Indicateur LED pour signaler la transmission des données et la faiblesse des piles
- Capteur de mouvement rotatif pour orienter le capteur dans la position désirée.
- Portée de transmission- jusqu'à 30 mètres (terrain dégagé)
- Support mural ou pied
Utilise 3 piles UM-3 / AA 1.5V ou un adaptateur 4.5V AC pour utilisation continue (adaptateur non foumi)

Veuiller observer les paramètres de sécurité lors du montage et de l'utilisation de cet apparéil.

• Sources de chaleur-Metre cet apparéil loin des sources chaleur tels que radiateurs, fours, chauffages et autres apparéils générateurs de chaleur.
  Eau et humidite-Ne pas utiliser cet apparéil dans l'eau ou dans des endroits très humides, par exemple, salle de bains.
• Source d'alimentation-Cet appareil peut être susceptible aux changements d'alimentation. Il doit être débranché lors d'un orage ou pendant une absence prolongée. N'utiliser que le type d'alimentation spécifique dans ce manuel. Ne pas surcharger les rallonges pour éviter tout risque d'incendie.

ENTRETIEN DE CET APPAREIL

Afin d'obtenir une utilisation maximale de cet apparéil, respecter les directives suivantes.

• Ne nettoyer aucune des parties de l'appareil avec un produit à base de benzene, térébenthine ou autres solvents-ils peuvent entraîner des dégats permanents non couverts par l'assurance. Nettoyer avec un chiffon humide si nécessaire.

• Conserver cet appareil loin de la chaleur, de l'humidité ou plein soleil.

• Nous avons fait de notre比较好 pour vous assurer la plus grande qualité de fiabilité de votre pendule avec capteur de mouvement à distance. Cependant, en cas de problème, ne faites pas les réparations vous-même-consulter vous marchand.

• Ne pas utiliser cet apparéel à l'extérieur sous la pluie ou avec des mains mouillées-l'eau peut abîmer l'équipement électrique.

MISE EN SERVICE

CONTENU

Lorsque vous sortez la pendule avec capteur de mouvement à distance de sa boite, conserver tout le matériel d'emballage dans un lieu sur au cas où vous auriez besoin de transporter l'appareil ou de le renvoyer pour réparation.

Dans la boite, vous trouvez:

• Capterur de mouvement sans fil
• 3 piles AA 1.5V UM-3

PILES

Le capteur de mouvement utilise:

• 3 piles AA 1.5V UM-3.

Pour installer les piles, les insérer simplement en tenant compte des polarités (+ et -).

Appuyer sur RESET après chaque changement de piles.
L'indicateur LED sur le capteur de mouvement clignote lorsque les piles sont faibles.

NOTE Ne pas utiliser de piles rechargeables pour le réveil ou le capteur de mouvement.

NOTE Il est conseilé d'utiliser des piles alcalines avec cet apparéil pour une utilisation plus longue.

ADAPTATEUR AC

Le capteur de mouvement utilise un adaptateur 4.5V AC/DC (non fourni).

La prise du capteur de mouvement peut etre branchee à la prise femelle comme indiqué ci-dessous:

NOTE Le capteur de mouvement a une commande Power ON / OFF afin de ne pas gaspiller l'énergie. Utiliser l'adaptateur AC pour une utilisation prolongée du capteur de mouvement. Les piles sont une bonne source d'alimentation pour une utilisation de soutien.

CAPTEUR DE MOVEMENT

Le capteur de mouvement a une commande de sécurité et de contrôle. Elle peut déclencher l'alarme sur le réveil pendant 5 minutes et allumer le rétro éclairage pendant 10 secondes lorsqu'un mouvement est détecté.

E

REGLAGE DU CAPTEUR

1. Mettre les piles.
2. Régler le canal en coulissant le bouton CHANNEL sur 1 ou 2. Le bouton se trouve dans le compartium des piles.

BOUTON OPTION

Canal Canal 1-2. Pour l'utilisation de plus d'un capteur, selectionner un canal pour chaque capteur.

1. Régler le Code en baissant les boutons Code sur le même réglage que le Code sur l'affichage du réveil. Le réveil et le capteur de mouvement seront ainsi interactifs.
2. Appuyer sur la commande RESET. Fermer le compartment des piles du capteur de mouvement.
3. Fixer le capteur à l'endetroit choisi en utilisant un support mural ou un pied.
4. Tourner le bouton rotatif du capteur de mouvement pour orienter le capteur dans la position choisisie.
5. Abaisser le bouton POWER ON / OFF pour Allumer (ON) ou Eteindre (OFF) le capteur de mouvement.
6. Abaisser le bouton ALARM SOUND ON / OFF jusqu'à ON pour activer la commande du déclenchement de l'alarme. L'alarme du capteur de mouvement sonnera pendant 20 secondes si un mouvement est détecté. Mettre sur OFF pour désactiver cette commande.

NOTE Une fois branché, le capteur de mouvement met 2 minutes à s'échauffer.

Pour deGXrultats:

• Insérer les piles et selectionner le canal avant le montage du capteur.
• Ne pas exposer en plein soleil ou à l'humidité.
• Ne pas poser le capteur à plus de 30 metres (98 feet) de l'appareil principal (interieur).
• Positionner le capteur en face de l'appareil principal (intérieur) pour minimiser les obstructions tels que portes, murs, meubles.
• Poser le capteur exposé au ciel, mais loin d'objets metalliques et électroniques.

Pour de plusieurs résultats, tester différents endroits.

NOTE Se reporter au manuel du réveil radio piloté avec projection (RMR939p) pour toute information sur les commandes du capteur sans fil du réveil.

7

E

AVERTISSEMENTS

Cet apparéil a été concu pour assurer un bon fonctionnementpendant plusieurs années. Oregon Scientific se décharge de toutes responsabilités en ce qui concerne les écarts dans l'utilisation de cet apparéil en dehors de celle spécifiée dans le manuel de l'utilisateur ou des-alterations ou réparations non approvées de cet apparéil. Respecter les directives suivantes:

• Ne pas immerger l'appareil. Cela pourrait provoquer un choc électrique ou des dégos sur l'appareil.
• Ne pas soumettre l'appareil à une force extréme, chic, ou fluctuations de température ou humidité
• Ne pas toucher les composants internes de l'appareil.
• Ne pas mélanger piles neuves avec piles usagées ou des piles de types différents.
• Ne pas utiliser des piles rechargeables avec cet apparéil.
• Enlever les piles si cet apparéil n'est pas utilisé pendant longtemps.

NOTE Les caractéristiques techniques de cet apparéil et le contenu de ce manuel de l'utilisateur sont susceptibles de modifications sans avis préalable. Les images ne sont pas à l'échelle.

TROUBLESHOOTING

PROBLEME	SYMPTOME	REMEDE
Capteur de mouvement	N'active pas l'alarme de mouvement sur le réveil.	1. Ajuster les piles / adaptateur secteur.2. Vérifier que POWER ON / OFF est mis sur ON.3. S'assurer que le bouton CODE sur le capteur de mouvement correspond à l'affichage Code du réveil.
Capteur de mouvement	Ne déclenchepas l'alarme	1. Ajuster les piles / adaptateur AC.2. Vérifier que le bouton ALARM SOUND est mis sur ON.3. Check the CODE switch on the motion sensor matches the clock code display.

E

CHARACTERISTIQUES TECHNIQUES

TYPE DESCRIPTION
Dimensions du capteur de mouvement sans fil
L x L x H	88 x 43 x 112 mm(3.46 x 1.69 x 4.41 inches)
Poids (sans piles)	140 g (0.31 lbs)
Capteur de mouvement
Portée du capteur de mouvement	Approx. 5 mètres
Diffusion du capteur de mouvement
Distance de diffusion du capteur de mouvement
Temps d'échauffement du capteur de mouvement	Approx. 2 minutes après la mise en route
Alimentation
Appareil du capteur de mouvement à distance	3 piles AA 1.5V UM-3 (AA)ou adaptateur 4.5V AC(adaptateur non foumi)Courant de sortie de l'adaptateur >=50mA

NOTE It Il est conseilé d'utiliser des piles alcaline avec cet apparéil pour une utilisation plus longue.

NOTE La conception et les caractéristiques sont susceptibles de modifications sans avis préalable.

AVIS

DECLARATION DES RESPONSIBILITES

Oregon Scientific ne peut être tenu responsable pour les accidents, le décès ou les dégats sur les biens personnels, ou pour tout autre demande de chaque nature que ce soit resultant d'un usage improcre ou néligent de cet apparéil, volonteur ou involtaire.

Oregon Scientific n'est pas responsable des écarts d'utilisation de l'appareil en dehors de celle spécifiée dans le manuel de l'utilisateur ou des alterations ou réparations approuvées de cet article.
