MODE D'EMPLOI

FAVORIT 40860 AEG-ELECTROLUX

Sa fabrication est basée sur les standards les plus élevés de l'excellence. Votre appareil a été ainsi conçu pour vous fournir les meilleures performances tout en respectant les aspects environnementaux et d'économie d'énergie.

Nous vous conseillons de lire attentivement cette notice d'utilisation et de la conserver à proximité pour une utilisation optimale.

Pensez également à la transmettre au prochain utilisateur.

Nous vous souhaitons beaucoup de plaisir avec votre appareil A.E.G. Electrolux.

Les symboles suivants sont utilisés dans ce manuel:

Informations importantes pour votre sécurité et pour éviter d'abimer l'appareil.

Informations générales et conseils

Informations écologiques

Verser le sel spécial 10 Verser le produit de rinçage LL Utilisation au quotidien 14 Disposition des couverts et de la vaisselle 14 Régler la hauteur du panier supérieur 19 Verser le produit vaisselle 20 Utilisation de produits vaisselle 3 en 1 22 Sélection d'un programme de lavage (tableau des programmes) 23 Démarrer le programme de lavage 25 Réglage du départ différé 26 Mettre l'appareil hors tension 26 Entretien et nettoyage 27 Que faire si... 29 Reparer soi-même des petites pannes 29 Si le lavage n'est pas satisfaisant 32 Protection de l'environnement 33 Caractéristiques techniques 33 Remarques destinées aux organismes de contrôle 34 Instructions de montage et de raccordement 35 Consignes de sécurité pour l'installateur 35 Installation du lave-vaisselle 36 Branchement du lave-vaisselle 37 Garantie 40 Si vous devez nous contacter 40 Garantie/service-clientèle 43

Service après-vente 47

e Utilisez uniquement des sels spéciaux, des produits vaisselle ou de rinçage adaptés à un lave-vaisselle domestique.

+ Ne versez pas de solvant dans le lave-vaisselle. Danger d'explosion !

Mesures de sécurité pour les enfants

e Eloignez les enfants des éléments d'emballage. Danger d'étouffement !

e Les enfants ne sont souvent pas conscients des dangers qu'ils encourent en manipulant les appareils électriques. Surveillez les enfants se trouvant à proxi- mité d'un lave-linge.

* Assurez-vous qu'aucun enfant ou un petit animal domestique ne grimpe dans le lave-linge. Danger de mort !

e Les produits vaisselle peuvent provoquer des brûlures dans les yeux, la bouche et la gorge. Danger de mort ! Observez les consignes de sécurité des fabricants de produits vaisselle et de rinçage.

° L'eau du lave-vaisselle n'est pas de l'eau potable. Danger de brülure !

Consignes générales de sécurité

e Les réparations du lave-vaisselle sont du ressort exclusif de spécialistes agréés.

° En cas d'arrêt du fonctionnement, mettez l'appareil hors tension et fermez le robinet d'arrivéé d'eau.

+ Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil, mais sai- sissez-le au niveau de la prise.

* Veillez à ce que la porte du lave-vaisselle soit toujours fermée sauf pour placer ou retirer la vaisselle. Vous éviterez ainsi que quelqu'un ne trébuche sur la por- te ouverte et ne se blesse.

+ Ne vous asseyez pas ou ne vous appuyez pas sur la porte ouverte.

e Si le lave-vaisselle est installé dans une pièce où il risque de geler, débranchez le tuyau d'alimentation d'eau du robinet d'arrivée d'eau après chaque lavage.

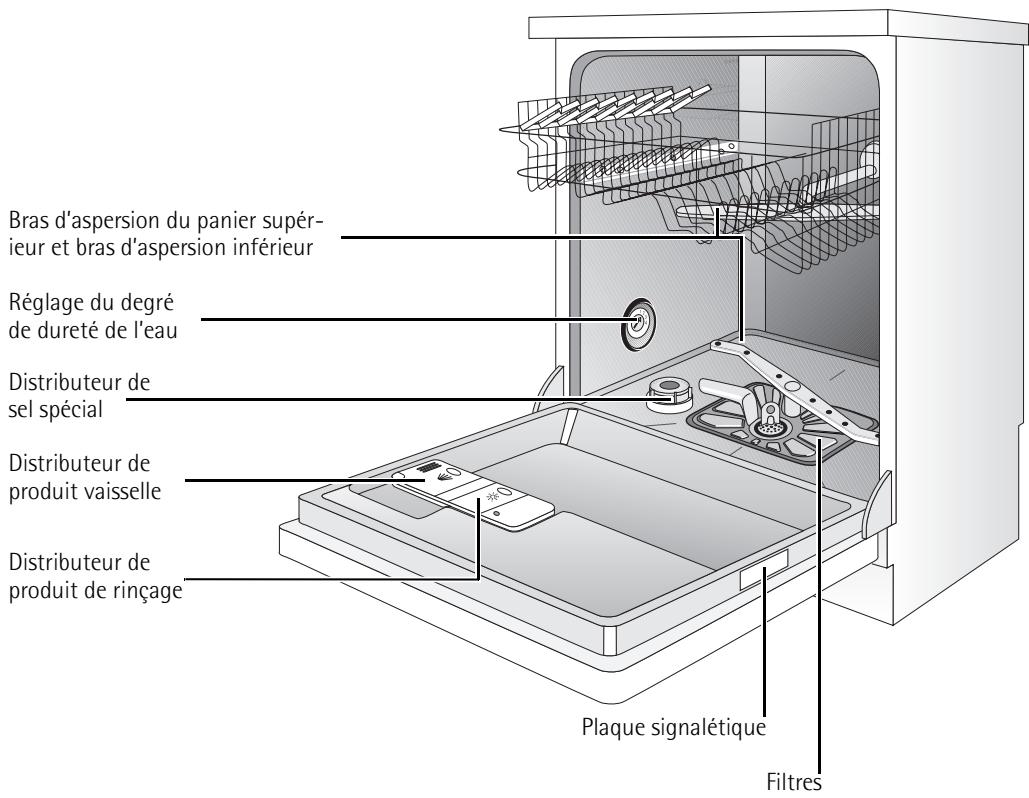

Vue d'ensemble de l'appareil

Vue d'ensemble de l'appareil

Bras d'aspersion du panier supér-

Distributeur de sel spécial

Distributeur de produit vaisselle

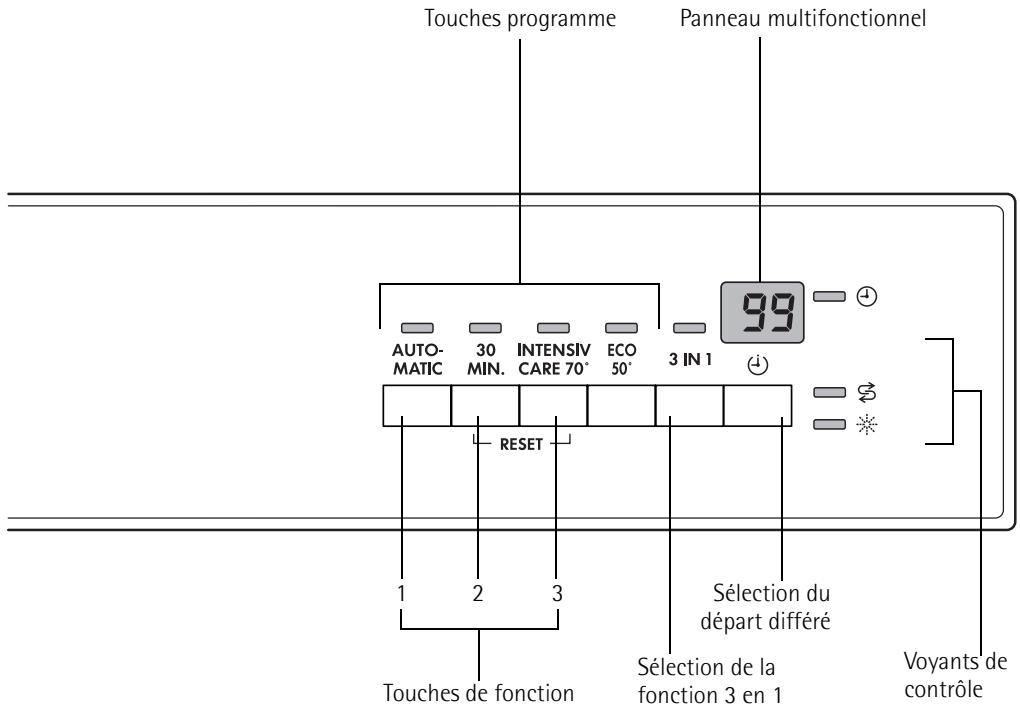

Touches de fonction fonction 3 en 1 contrôle

Activation/désactivation de l'alimentation en pro-

Touche de fonction 2 duit de rinçage en cas d'utilisation avec la fonction 3en1. Touche de fonction 3 - non opérationnelle -

Le distributeur de produit de rinçage est uniquement influencé si la fonction 3 en 1 a été sélectionnée.

Le panneau multifonctionnel affiche :

— sur quel degré de dureté de l'eau est réglé l'adoucisseur d'eau.

— si l'alimentation en produit de rinçage est activé ou non.

— quelle est l'heure de départ du programme.

— quelle est la durée restante prévue d'un programme en cours.

— si le lave-vaisselle présente une anomalie.

Les voyants de contrôle ont les significations suivantes :

8 ? Versez le sel spécial

x ? Versez le produit de rinçage

1) Ces voyants de contrôle ne s'allument pas lorsqu'un programme de lavage est en cours:

BEM Avant la première mise en service

Avant la première mise en service

Si vous n'utilisez aucun produit de vaisselle 3 en 1 avant la première mise en service:

1. Réglez l'adoucisseur d'eau

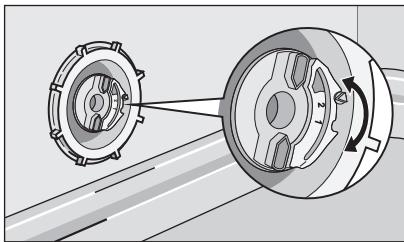

3. Positionnez le sélectionneur de dureté de l'eau situé dans la partie gauche de la zone de lavage sur 1 ou sur 2 (voir tableau).

Appuyez simultanément sur les touches de fonction 2 et 3 pendant env. 2 se- condes.

Tous les voyants lumineux correspondant aux touches programme s'allument.

. Maintenir simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondant aux touches de fonction 1 à 3 clignotent.

. Appuyez sur la touche de fonction 1.

Le voyant correspondant à la touche de fonction 1 clignote. Le panneau multifonctionnel affiche de degré de dureté de l'eau sélectionné.

. Pour augmenter le degré de dureté de l'eau de 1, appuyez sur la touche de fonc- tion 1.

(exception : une fois le degré 10 atteint, le réglage revient au degré 1).

. Lorsque le degré de dureté adéquat est sélectionné, appuyez sur la touche MAR-

CHEJARRET. Le degré de dureté est alors mémorisé. Le réglage automatique de l'adoucisseur d'eau sur "1" désactive automatique- ment le voyant de contrôle pour sel spécial.

Dureté de l'eau Réglage de la dureté de l'eau | Voyant sur le

, panneau multi- en mmol/l?) e Manuel | Automatique | fonctionnel 51-70 90-125 1 43-50 76-89 9 fl 37-42 65-75 W 8 k 2) (mmol/l} millimol par litre est l'unité internationale de mesure de la dureté de l'eau. 3) Ce réglage peut susciter une légère prolongation du programme.

*) Préréglage en usine

BMIOM Avant la première mise en service

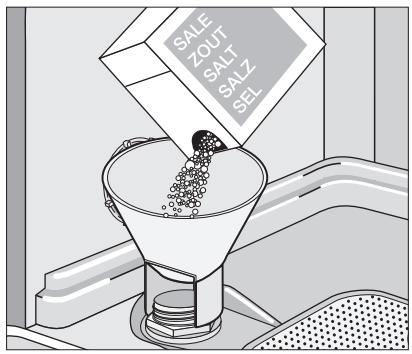

Verser le sel spécial

Pour détartrer l'adoucisseur d'eau, il est nécessaire d'utiliser du sel spécial. Utili- sez uniquement des sels spéciaux adaptés à un lave-vaisselle domestique.

Si vous n'utilisez pas de produit vaisselle 3 en 1, versez le sel spécial : — Avant la première mise en service du lave-vaisselle. — Lorsque le voyant de contrôle pour sel spécial s'allume sur le bandeau de com- mande. 1. Ouvrez la porte, enlevez le panier inférieur. 2. Tournez le couvercle du distributeur de sel spécial dans le sens contraire d'une aiguille d'une montre. 3. Uniquement lors de la mise en service : Remplissez complètement le distributeur de sel spéical.

4. Placez l'entonnoir fourni dans l'orifice du distributeur.

Versez le sel spécial dans le distributeur, d'une contenance, en fonction de la textu- re, d'env. 1,0-1,5 kg. Ne remplissez pas trop le distributeur.

G) Un débordement d'eau lors du versement du sel spécial ne prête pas à consé- quence.

5. Nettoyez l'orifice du distributeur des résidus de sel. 6. Fermez soigneusement le couvercle en le tournant dans le sens des aiguilles d'une montre. 7. Après avoir verser le sel spécial, effectuez un programme de lavage. Cela permet d'éliminer l'eau et les grains de sel qui ont débordé.

G) En fonction de la texture du sel spécial, il peut s'écouler quelques heures avant qu'il se dissolve et que le voyant de contrôle pour sel spécial s'éteigne.

Avant la première mise en service

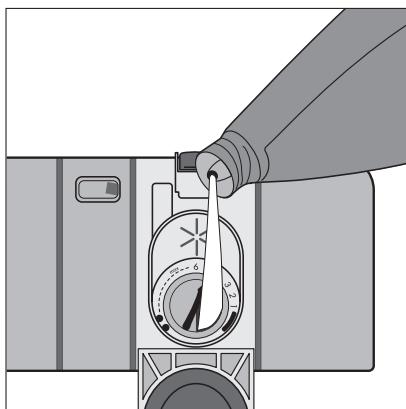

Verser le produit de rinçage

Le produit de rinçage permet à l'eau de mieux s'écouler et d'obtenir une vaisselle

étincelante et sans traces ainsi que des verres transparents. Si vous n'utilisez pas de produit vaisselle 3 en 1, versez le produit de rinçage : — Avant la première mise en service du lave-vaisselle. — Lorsque le voyant de contrôle pour produit de rinçage s'allume sur le bandeau de commande.

Utilisez seulement un produit de rinçage spécial pour lave-vaisselle et aucun autre produit de lavage liquide.

Le distributeur de produit de rinçage se trouve à l'intérieur de la porte du lave-vais- selle.

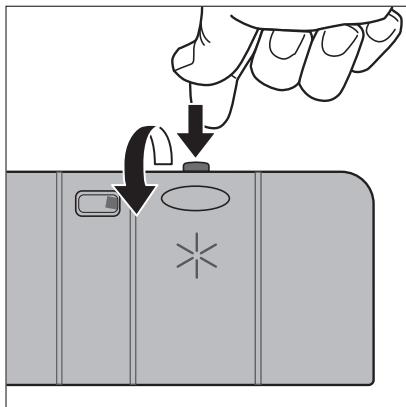

2. Appuyez sur le bouton de déverrouillage du distributeur de produit de rinçage.

3. Rabattez le couvercle vers le haut.

4. Versez doucement le produit de rinçage exactement jusqu'au repère "max". ce qui correspond à une quantité d'env.

5. Refermez le couvercle jusqu'à ce qu'il s'en- cliquète.

6. Nettoyez tout débordement éventuel du produit de rinçage à l'aide d'un chiffon. Si- non, il pourrait se former un excès de mousse.

. Rabattez le couvercle vers le haut. Û

. Réglez le dosage. A

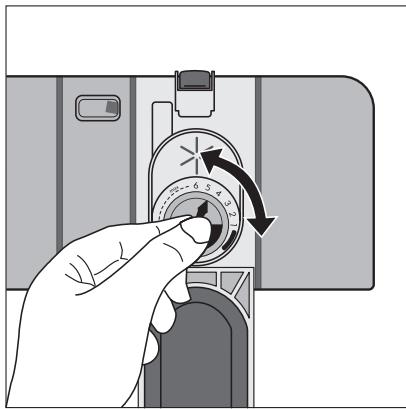

Régler le dosage du produit de rinçage

Ne modifiez pas le dosage du produit de rinçage à moins que les verres ou la vaisselle ne présentent des stries ou des taches blanchâtres (diminuez le dosage) ou bien traces de gouttes d'eau (augmentez le dosage) (voir chapitre "Lorsque le résultat du lavage n'est pas satisfaisant"). Le dosage peut être réglé de 1 à 6. Le préréglage effectué en usine est de "4"

Ouvrez la porte du lave-vaisselle.

\ l'aide d'un chiffon.

Le distributeur de produit de rinçage est toujours activé si la fonction 3 en 1 n'a pas été sélectionnée.

Si la fonction 3 en 1 a été sélectionnée suite à l'utilisation d'un produit net- toyant 3 en 1, le distributeur de produit de rinçage est éteint.

Si vous constatez que la vaisselle n'est alors pas suffisamment sèche, vous devez de nouveau mettre en marche le distributeur de produit de rinçage (voir égale- ment le chapitre intitulé "Utilisation de produits nettoyants 3 en 1").

. Appuyez sur la touche MARCHE/ARRET.

Si seul le voyant lumineux correspondant à la touche d'un programme s'allume, ce programme de lavage est activé. Ce programme doit être désactivé :

Appuyez simultanément sur les touches de fonction 2 et 3 pendant env. 2 se- condes. Tous les voyants lumineux correspondant aux touches programme s'allument.

. Maintenir simultanément les touches de fonction 2 et 3 enfoncées.

Les voyants correspondant aux touches de fonction 1 à 3 clignotent.

. Appuyez sur la touche de fonction 2.

Le voyant correspondant à la touche de fonction 2 clignote. Le panneau multifonctionnel affiche la sélection en cours :

üd En cas d'utilisation avec la fonction 3 en 1, l'alimentation en produit de rinçage est désactivée (préréglage en usine)

td En cas d'utilisation avec la fonction 3 en 1, l'alimentation en produit de rinçage est activée

. Appuyez sur la touche de fonction 2 pour activer ou désactiver le distributeur de produit de rinçage.

. Appuyez sur la touche MARCHE/ARRET lorsque le panneau multifonctionnel af- fiche la sélection souhaitée. La sélection est alors mémorisée.

Utilisation au quotidien

Utilisation au quotidien

Disposition des couverts et de la vaisselle

AN Ne lavez pas d'éponges, de torchons de cuisine ou tout autre type d'objet sus- ceptible de s'imbiber d'eau dans le lave-vaisselle. Les pièces dotées d'un revête- ment en matière plastique ou en téflon retiennent fortement les gouttes d'eau.

C'est la raison sur laquelle ce type de vaisselle sèche plus difficilement que la vaisselle en porcelaine ou en acier inoxydable.

Les couverts et les pièces de vaisselle suivants

ne se prêtent pas au lavage dans le

2 ne se prêtent pas au lavage dans le lave-vaisselle : lave-vaisselle :

*_ les couverts munis d'une poignée en bois, en corne, en porcelaine ou en Ne lavez la vaisselle en grès dans le lave-vaisselle

nacre que si le fabricant l'autorise expressément.

* les pièces en matière plastique non + Des lavages répétés dans le lave-vaisselle peuvent résistantes à la chaleur ternir le vernis des décorations. + des couverts usagés, dont le mastic + Les pièces en argent ou en aluminium ont tendance est sensible à la chaleur à se décolorer au lavage. Les restes de repas comme * la vaisselle ou les couverts recollés parex le blanc d'œuf, le jaune d'œuf ou la moutarde *_ les objets en étain ou en cuivre provoquent souvent des décolorations ou tachent ° le cristal les pièces en argent. C'est pourquoi il faut toujours * les pièces en acier inoxydable sus- nettoyer immédiatement les pièces en argent s'il ceptibles de rouiller n'est pas prévu de les laver juste après les avoir utili- * les planches pour petit déjeunerou ses.

les plateaux en bois

*_ les objets décorés

Après de nombreux lavages, le verre peut ternir.

+ Avant de disposer la vaisselle, procédez comme suit :

— Eliminez tout d'abord les restes de repas les plus grossiers. — Faites tremper les plats comportant des restes de repas brülés. * Respectez la disposition de la vaisselle et des couverts suivante : — La vaisselle et les couverts ne doivent pas empêcher les bras d'aspersion de tourner. — Placez les saladiers, les tasses, les verres et les plats avec l'ouverture vers le bas afin d'éviter qu'ils se remplissent d'eau. — La vaisselle ou les couverts ne doivent pas être disposés les uns dans les autres ou se chevaucher — Les verres ne doivent pas se toucher afin d'éviter qu'ils s'endommagent — Les objets de petite taille (par ex. les couvercles) ne doivent pas être placés dans les panirs à vaisselle mais dans le panier à couvert pour éviter qu'ils se renversent.

Utilisation au quotidien

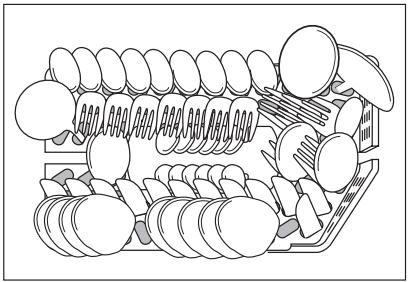

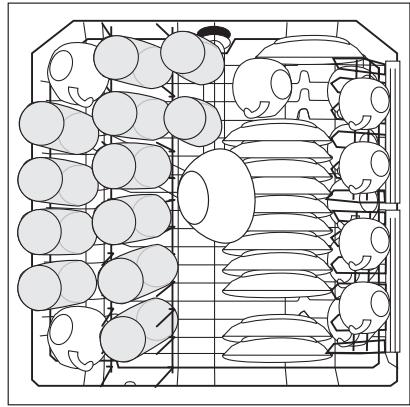

Disposer la vaisselle

Attention : Pour éviter tout danger de blessure, les couteaux pointus et les piè- ces de vaisselle contondantes doivent être disposés dans le panier supérieur.

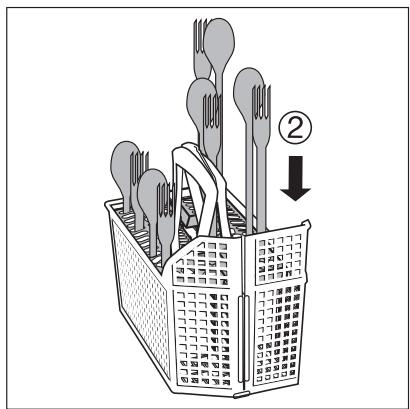

Pour être sûr que tous les couverts placés dans le panier à couverts seront bien lavés, vous devez :

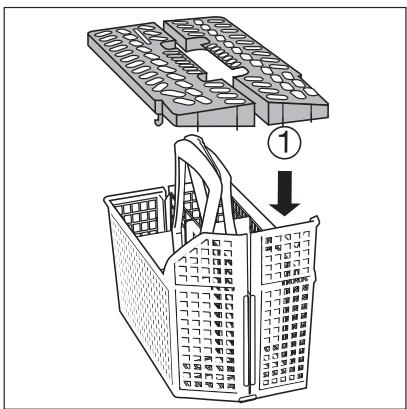

1.Placer la grille sur le panier à cou- 2.Placer les cuillères et les fourchettes verts manche tourné vers le bas dans le panier à couverts.

Pour les couverts de plus grande taille, par ex les fouets, il est possible de n'ins- taller qu'une partie de la grille.

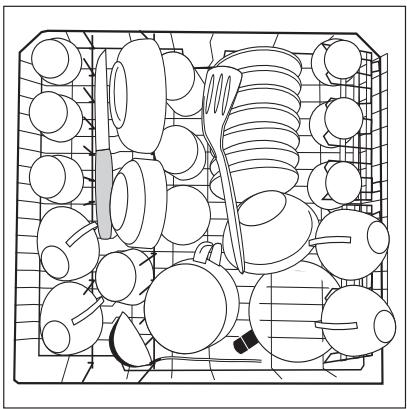

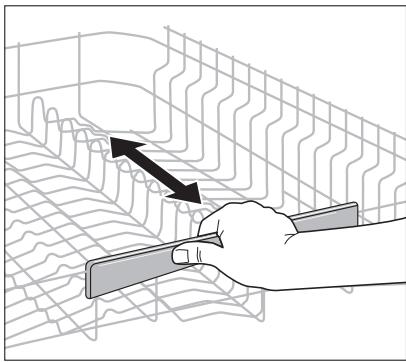

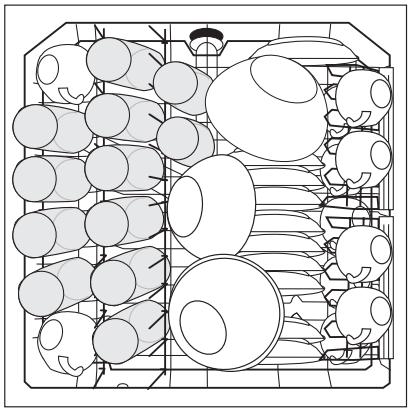

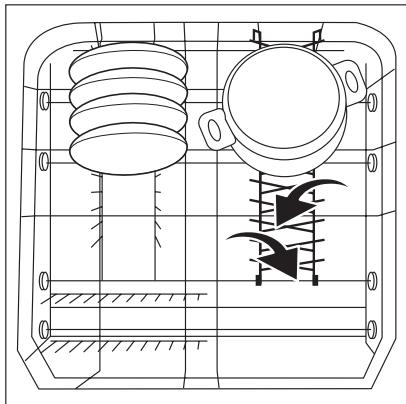

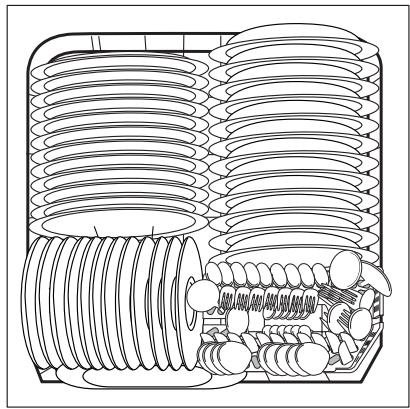

Chargement / déchargement des paniers inférieur et supé-

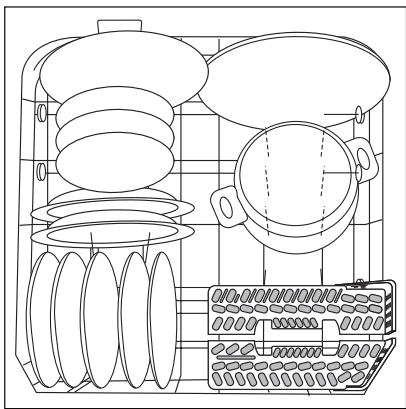

ainsi que la vaisselle de grande taille et très sale dans le panier inférieur

(assiettes d'un diamètre pouvant aller jus- qu'à 29 cm).

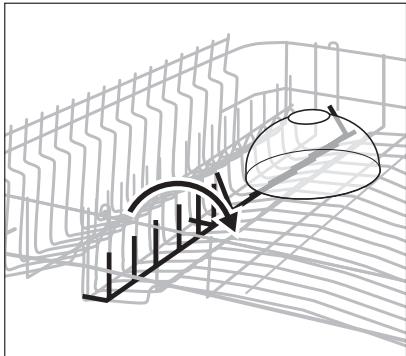

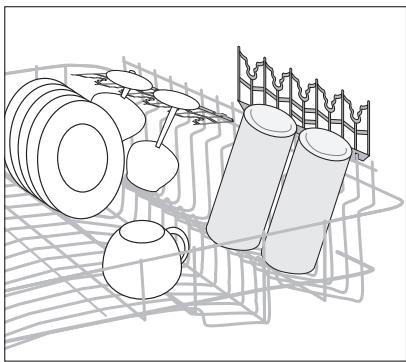

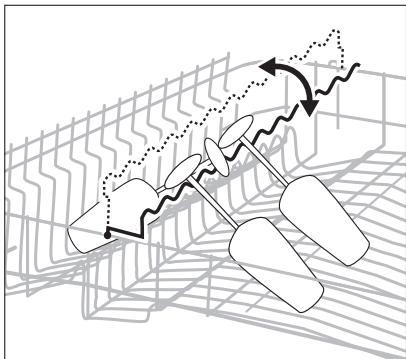

les petites pièces de vaisselle fragiles et les

couverts longs et acérés dans le panier su-

à cognac dans les interstices des supports de tasses.

Utilisation au quotidien

Hauteur maximale de la vaisselle dans le

Panier supérieur Panier inférieur

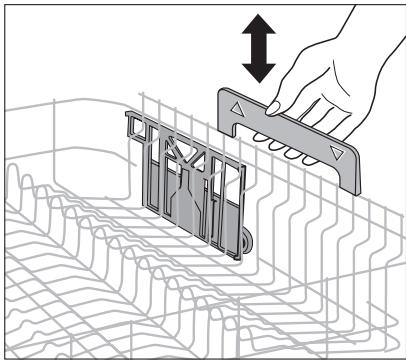

Lorsque le panier supérieur est surélevé 22cm. 30 cm. Lorsque le panier supérieur est abaissé 24cm. 29 cm. Les produits vaisselle éliminent les salissu- res qui se sont déposées sur la vaisselle et les couverts.

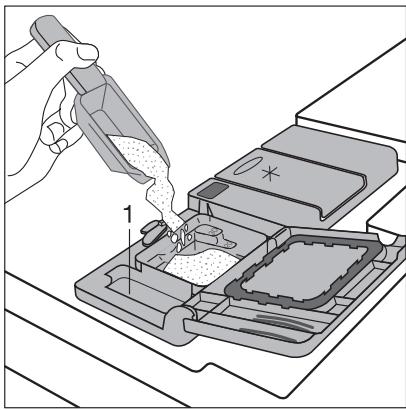

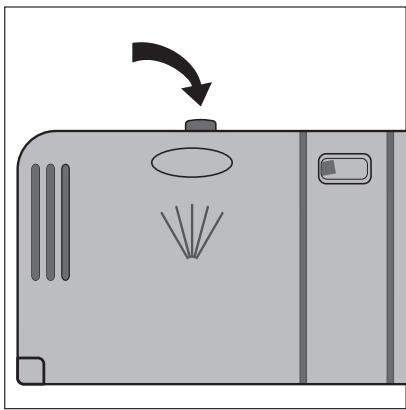

Le produit vaisselle doit être versé avant de

2 commencer un programme de lavage. >

Appuyez sur le bouton de déverrouillage. Le couvercle se soulève.

2. Versez le produit vaisselle dans le distribu- teur prévu à cet effet. Aidez-vous des li- gnes repères pour doser le produit vaisselle

: "20/30" correspond à env. 20/30 ml de produit vaisselle.

Conformez-vous aux recommandations de dosage et de stockage du fabricant.

3. Rabattez le couvercle et appuyez jusqu'à ce qu'il s'encliquète.

G) En cas de vaisselle très sale, remplissez éga- lement le compartiment voisin (1) de pro- duit vaisselle. Celui-ci agit déjà au cours du prélavage.

Les tablettes de produit vaisselle des différents fabricants ne se dissolvent pas avec la même rapidité. C'est la raison pour laquelle, dans les programmes courts, toutes les tablettes n'agissent pas avec la même efficacité. C'est pourquoi, si vous utilisez des tablettes de produit vaisselle, sélectionnez un programme de la- vage avec prélavage.

Utilisation au quotidien

Utilisation de produits vaisselle 3 en 1

Ces produits vaisselle combinent les fonctions de produit de nettoyage, de rinça-

ge et de sel spécial.

Avec l'activation de la fonction 3in1

— l'alimentation en sel spécial et en produit de rinçage à partir des comparti- ments correspondants est désactivée par l'activation de la fonction 3 en 1.

— Les carences en sel et en produits de rinçage ne sont plus indiquées.

— Les programmes de rinçage peuvent durer 30 minutes de plus.

G) Si vous désirez utiliser un détergent 3 en 1, vérifiez si ce détergent est approprié pour la dureté de votre eau (veillez aux indications de votre fabricant!).

Si la dureté de votre eau est plus élevée que celle recommandée par votre fabri- cant et vous désirez utiliser un détergent 3 en 1, veuillez suivre de la façon sui- vante:

e Si vous avez sélectionné la fonction 3 en 1, réglez l'adoucisseur d'eau plus fai- blement que pour le lavage sans détergent 3 en 1.

+ Remplissez le réservoir de sel spécial (s'il est vide).

Le lave-vaisselle distingue les deux réglages de degré de dureté pour le lavage avec une fonction 3 en 1 ou sans fonction 3 en 1. Si vous utilisez des produits de vaisselle 3 en 1.

1. Appuyez sur la touche MARCHE/ARRET.

2. 3IN 1 Appuyez sur la touche. Le voyant correspondant à la touche s'allume : La fonction 3 en 1 est sélectionnée !

Avant le démarrage du programme, versez un produit vaisselle 3 en 1 dans le distributeur prévu à cet effet.

G) Etant donné que lors de l'activation de la fonction 3 en 1 l'alimentation en pro- duit de rinçage est automatiquement désactivée, il est possible que votre vais- selle ne soit pas suffisament sèche en raison des diverses qualités des produits de vaisselle 3 en 1.

Dans ce cas, procédez de la manière suivante (voir chapitre “Verser le produit de rinçage") :

e Versez le produit de rinçage dans le distributeur (s'il est vide).

* Positionnez manuellement le doseur de produit de rinçage sur "2"

< Activez l'alimentation en produit de rinçage.

Si vous n'utilisez plus de produits de vaisselle 3 en 1

Si vous ne souhaitez plus utiliser de produit vaisselle 3 en 1, procédez comme suit :

+ Désactivez la fonction 3 en 1.

+ Remplissez à nouveau les distributeurs de sel spécial et de produit de rinçage.

Utilisation au quotidien

+ Positionnez l'adoucisseur d'eau sur le degré maximal et effectuez trois cyles normaux de lavage à vide.

+ Positionnez ensuite l'adoucisseur d'eau sur le degré de dureté de l'eau local.

Si vous utilisez des produits de vaissellle 4 en 1.

Lorsque vous utilisez des détergents "4 en 1 qui intègrent un agent de préven-

tion de la corrosion du verre à une formule "3 en 1", veuillez suivre les instruc-

tions données pour les détergents "3 en 1".

Sélection d'un programme de lavage (tableau des programmes)

Déroulement du | Données de programme |. consommation

Vaisselle de cuisine 8 2 8

3) N'utilisez ce programme que si le lave-vaisselle est à demi chargé.

4) L'augmentation de la température jusqu'à 68° pendant 10 minutes au cours du rinçage permet un net- toyage hygiénique, par ex, de biberons, de planches à découper en plastique ou de pots de confiture.

5) Programme de test pour les organismes de contrôle.

Utilisation au quotidien

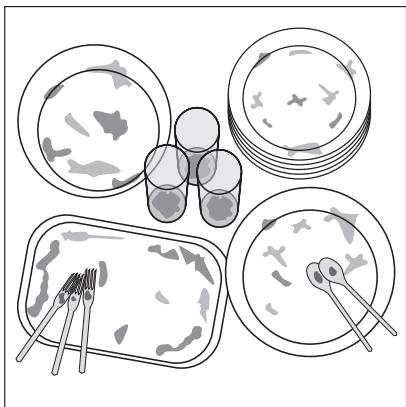

Sélectionner un programme

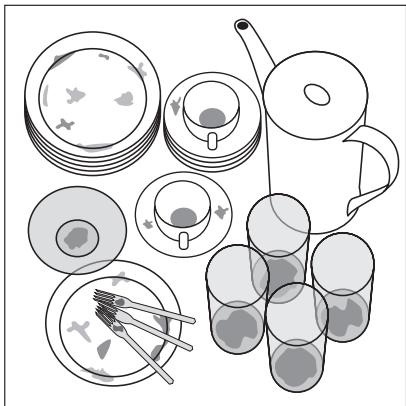

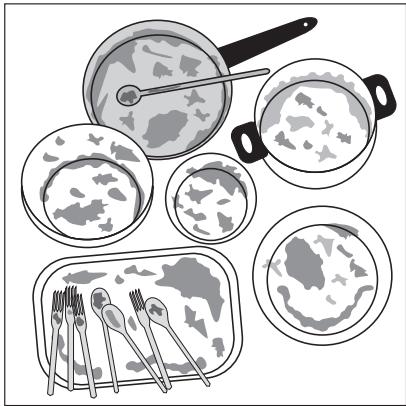

En fonction de l'aspect de la vaisselle, sélectionner : un programme intensif.

un programme normal ou économique.

un programme court (par ex. un programme de 30 minutes).

Interrompre le programme de lavage en ouvrant la porte du lave-vaisselle

Lors de l'ouverture de la porte à la fin du programme, il peut s'échapper de la va- peur brûlante. Danger de brûlure par aspersion !

. Ouvrez la porte avec précaution. Le programme de lavage s'arrête.

. Fermez la porte. Le programme de lavage se poursuit.

Arrêter le programme de lavage

. Maintenez touches de fonction 2 et 3 enfoncées.

Tous les voyants lumineux correspondant aux touches programme s'allument.

. Si vous souhaitez lancer un nouveau programme de lavage, vérifiez que le distri-

buteur contient du produit vaisselle.

Le fait de mettre le lave-vaisselle hors tension interrompt seulement le program- me de lavage mais ne l'arrête pas. Lorsque l'appareil est remis sous tension, le programme de lavage se poursuit.

Utilisation au quotidien

Réglage du départ différé

. Sélectionnez un programme de lavage. . Le temps restant jusqu'au départ du programme de lavage s'affiche immédiate-

ment (par ex. 4 h, {th, 49 h,. ! hetc).

Modifier le départ différé : Tant que le programme de lavage n'a pas démarré, il est encore possible de le modifier : arrêtez d'abord le programme de lavage, réglez de nouveau le départ différé puis sélectionnez le nouveau programme de lavage.

Mettre l'appareil hors tension

* Pour que la vaisselle sèche plus rapidement, laissez la porte de la machine grand ouverte pendant quelques instants à la fin de programme du lavage.

Vider le lave-vaisselle

Ilest normal que l'intérieur de la porte et de l'appareil soient humides.

+ Commencez par vider le panier supérieur puis le panier inférieur. Cela évite que l'eau résiduelle ne s'égoutte du panier supérieur sur la vaisselle se trouvant dans le panier inférieur.

Entretien et nettoyage

Entretien et nettoyage

AN N'utilisez pas d'encaustique pour meubles ou de produits de nettoyage aggres-

° Vérifiez de temps en temps que l'intérieur de l'appareil, le joint de la porte et le filtre de l'alimentation d'eau ne soient pas sales et nettoyez-les si besoin est.

Nettoyage des filtres

Les filtres doivent être vérifiés et nettoyés régulièrement. Des filtres sales influent sur la qualité du lavage.

. Ouvrez la porte, enlevez le panier inférieur.

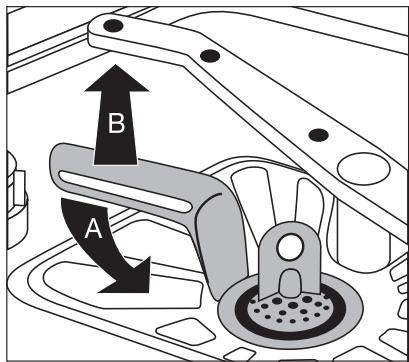

. Tournez la poignée d'environ 14 de tour dans

le sens contraire des aiguilles d'une montre

(A) et enlevez le dispositif de filtrage.

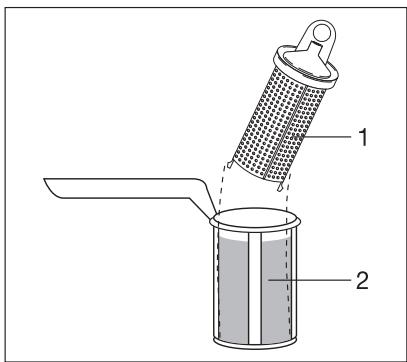

. Saisissez le filtre fin (1) à l'aide des anneaux

et enlevez-le du microfiltre (2).

. Nettoyez soigneusement tous les filtres à

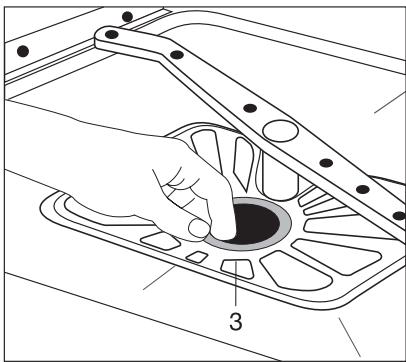

6. Replacez le filtre de surface.

7. Insérez le filtre fin dans le microfiltre et as- semblez-les.

8. Replacez le dispositif de filtrage en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée pour le verrouiller.

Assurez-vous que le filtre de surface ne dé- passe pas sur le fond de la zone de lavage.

AN N'effectuez jamais un programme de lavage sans les filtres.

Reparer soi-même des petites pannes

Avant de contacter le service-clientèle, vérifiez si vous ne pouvez pas réparer

— à l'aide du tableau d'erreurs ci-dessous

est encore sous garantie.

Au cas où un des codes d'erreur suivants s'affiche sur le panneau multifonction-

nel lorsque l'appareil est en fonctionnement :

— Code d'erreur 1 #5 (problème d'alimentation d'eau),

en cours. Le programme de lavage se poursuit.

Au cas où d'autres codes d'erreur de type (" « “suivis d'un chiffre s'affichent) :

— Interrompez le programme de lavage.

— Mettez l'appareil hors tension puis de nouveau sous tension.

Le filtre (si l'appareil en est équipé) se trouvant dans le raccord vissé sur le robinet d'arrivée d'eau est bouché.

Les filtres situés au fond de l'appareil sont bouchés.

Le tuyau d'alimentation d'eau n'est pas correctement installé.

Le siphon est obstrué.

Le tuyau de vidange n'est pas correctement installé.

Le système de protection con- tre les inondations s'est dé- clenché.

Le câble d'alimentation n'est pas correctement branché.

Le fusible de sécurité de l'ins- tallation domestique est défec- tueux.

Sur les modèles de lave-vais- selle équipés d'un départ dif- férré :

lection d'un départ diffé-

(consultez le chapitre : Démar- rer un programme de lavage) : Nettoyez les filtres (voir chapi- tre : Nettoyage des filtres). Ensuite, veuillez redémarrer le programme de lavage.

Vérifiez la disposition du tuyau.

Vérifiez la disposition du tuyau.

Fermez d'abord le robinet d'arri- vée d'eau puis mettez l'appareil hors tension et contactez le ser- vice après-vente.

Branchez correctement le câble.

La zone de lavage est en acier inoxydable. Les taches de rouille qui apparaissent dans la zone de lavage sont provo- quées par des agents extérieurs (particules de rouille provenant de la conduite d'alimentation d'eau, de casseroles, des cou- verts, etc.). Eliminez les taches à l'aide d'un produit de net- toyage de l'acier inoxydable courant.

Le sifflement ne prête pas à conséquence.

Ne lavez que les couverts et la vaisselle autorisés.

Détartrez l'appareil avec un produit détartrant adapté pour lave-vaisselle disponible dans le commerce.

Si l'appareil continue d'émettre des sifflements une fois le dé- tartrage effectué, utilisez un produit de marque différente pour nettoyer vos couverts et votre vaisselle.

Si le lavage n'est pas satisfaisant

La vaisselle n'est pas propre.

+ Vous avez choisi le mauvais programme de lavage.

° Vous avez rangé la vaisselle de telle façon que l'eau de rinçage n'atteigne pas toutes les pièces. Les paniers à vaisselle ne doivent pas être surchargés.

* Les filtres du sol de la machine sont sales ou mal insérés.

° Vous n'avez pas utilisé de produit de lavage de marque ou vous avez mal dosé.

e S'il y a des dépôts calcaires sur la vaisselle: le réservoir pour le sel est vide ou l'adoucisseur automatique est mal réglé.

+ Le tuyau d'écoulement a été mal raccordé.

La vaisselle n'est pas sèche et ne brille pas. + Vous n'avez pas utiliser de produit de rincage de marque. e Le réservoir pour le produit de rinçage est vide.

Vous observez des rayures, des traces et traînées blanches sur les verres et la vaisselle.

° Diminuez la dose du produit de rinçage.

Il y a des gouttes d'eau séches sur les verres et la vaisselle. + Augmentez la dose du détergent.

e Le nettoyant peut en être l'origine. Veuillez contacter le conseiller-clientèle du fabricant du détergent.

+ Veuillez contacter le conseiller-clientèle du fabricant du détergent.

Protection de l'environnement

Protection de l'environnement

Cela évite que des enfants ne s'y enferment et qu'ils se mettent en danger.

Caractéristiques techniques

Contenance : 12 couverts standard y compris vaisselle de service

Pression de l'eau admissible : 0,1-1,0 MPa (= 10-100 N/cm? = 1-10 bar)

Le contrôle de conformité à l'EN 60704 doit être effectué avec un plein char- gement à l'aide du programme de test (voir tableau des programmes).

Les contrôles de conformité à l'EN 50242 doivent être effectués avec l'adou- cisseur d'eau rempli de sel spécial, avec le distributeur de produit de rinçage plein, à l'aide du programme de test (Voir tableau des programmes).

Réglage du produit de rinçage : 4{typelil)

Exemples de disposition :

*) Retirez éventuellement les supports à tasses se trouvant sur le côté gauche ainsi que les sup- ports à verres à bière y compris la tringle.

Instructions de montage et de raccordement

Instructions de montage et de raccordement

(\ Consignes de sécurité pour l'installateur

° L'appareil doit être transporté à la verticale au risque de renverser l'eau conte- nant le sel spécial.

+ Avant la mise en service, vérifiez que le lave-vaisselle n'a pas subi de domman- ges éventuels pendant le transport. Il est interdit de brancher un appareil en- dommagé. En cas de dommage, veuillez contacter votre concessionnaire.

+ Ne mettez jamais le lave-linge en fonctionnement lorsque le câble d'alimenta- tion électrique est endommagé ou bien lorsque le bandeau de commande, le plan de travail ou le socle sont si endommagés que l'intérieur de l'appareil pré- sente une ouverture béante accessible.

+ Branchez toujours le connecteur dans une prise de courant de sécurité instal- lée réglementairement.

+ Avant la mise en service de l'appareil, vérifiez que la tension nominale et le type de courant électrique indiqués sur la plaque signalétique correspondant bien à la tension nominale et au type de courant électrique du lieu de l'instal- lation. La plaque signalétique indique également le type de fusible de sécurité requis.

+ N'utilisez pas de prise multiples, de raccords et de câbles de rallonge. Risque d'incendie par surchauffe !

° Le remplacement de l'alimentation électrique du lave-linge relève exclusive- ment de la compétence d'un spécialiste agréé ou du service arpès-vente.

e Seul le service après-vente est habilité à remplacer un tuyau d'alimentation d'eau pourvu d'une soupape de sécurité.

Installation du lave-vaisselle

Installation du lave-vaisselle

* Pour être stable, le lave-vaisselle doit être placé sur un sol dur et parfaitement plat.

° Pour compenser les inégalités du sol et pour mettre l'appareil à la même hau- teur que les autres meubles, dégagez les pieds vissables à l'aide d'un tourne- vis.

* Le tuyau de vidange, le tuyau d'alimentation d'eau et le câble d'alimentation

électrique doivent avoir du jeu dans l'emboitement du socle à l'arrière de l'ap- pareil pour ne pas risquer d'être pliés ou compressés.

Appareils “pose libre" (sur socle)

AN Si le lave-vaisselle est installé à proximité directe d'un four, il est nécessaire de le séparer de ce dernier à l'aide d'une plaque réfractaire à la chaleur et non inflam- mable (habillez la face située vers le four avec une feuille en aluminium) entre l'arête supérieure du plan de travail et le four (profondeur 57,5 em).

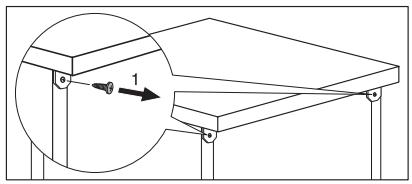

1. Dévissez les vis des cornières situés à l'ar- rière de l'appareil (1).

2. Déplacez le plan de travail de l'appareil d'env. 1 em vers l'arrière (2).

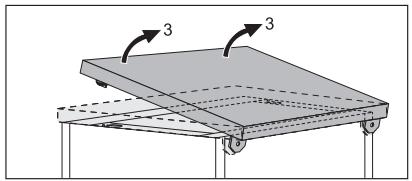

3. Soulevez l'avant du plan de travail (3) et enlevez-le.

AN Si vous installez ultérieurement l'appareil de nouveau en pose libre, le plan de travail d'origine devra être remonté.

Branchement du lave-vaisselle

Branchement du lave-vaisselle

Raccordement de l'alimentation d'eau

Pression de l'eau minimale admissible : Si la pression de l'eau est inférieure à 0,1 MPa, 0,1 MPa (= 1 bar = 10 N/cm?) veuillez demander conseil à votre installateur. Si la pression de l'eau excède 1 MPa, une sou- Pression de l'eau maximale admissible : pape de réduction devra être installée en 1 MPa (= 10 bar = 100 N/cm?) amont de l'appareil (disponible auprès de votre

magasin spécialisé).

Afin de ne pas diminuer la disponibilité en eau dans la cuisine, nous vous recom- mandons d'installer un robinet d'eau supplémentaire ou bien de monter une pièce d'embranchement sur le robinet existant.

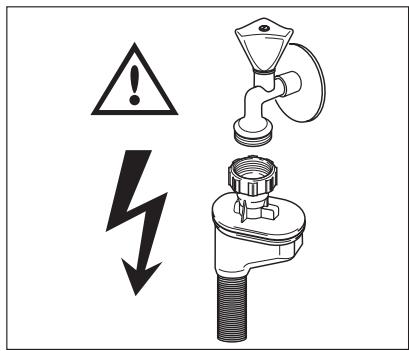

Avertissement: Danger de choc électri- que

(N'est valable que pour un lave-vaisselle doté d'une valve de sécurité).

Le câble électrique de la valve de sécurité se trouve dans le tuyau d'alimentation à dou- ble-parois.

N'immergez jamais le tuyau d'alimentation ainsi que la valve de sécurité dans l'eau.

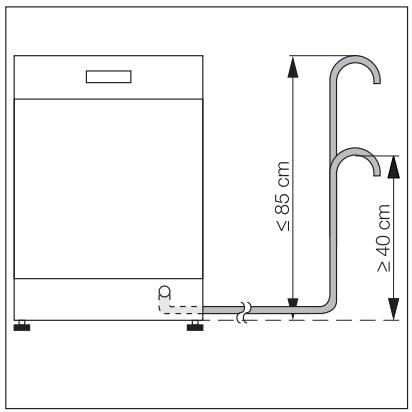

Raccordement du tuyau de vidange :

— hauteur admissible max. : 1 mètre. — hauteur minimale admissible : 40 cm au-dessus du bord inférieur de l'appa- reil.

° La pose horizontale des rallonges de tuyau ne doit pas excéder 4 mètres et la hauteur maximale admissible du raccordement du tuyau de vidange est dans ce cas de 85 cm.|=

Raccordement au siphon

+ Le faux rond du tuyau de vidange (9 19 mm) s'adapte sur tous les types de si- phon. Le diamètre externe du raccordement au siphon doit être d'au moins

* Le tuyau de vidange et le collier de serrage fourni doivent être fixés sur le rac- cordement du siphon.

Dispositif de protection contre les inondations

Pour prévenir des dégâts des eaux, le lave-vaisselle est équipé d'un dispositif de protection contre les inondations.

En cas d'anomalie, la valve de sécurité interrompt immédiatement l'afflux d'eau vers le tuyau d'alimentation.

Branchement du lave-vaisselle

N'hésitez pas à le contacter.

Electrolux Home Products France SAS.

Info Conso Electrolux

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final. L'ap- pareil est garanti dans le cadre et dans le respect des conditions suivantes :

Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuo- sité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au pre- mier consommateur final

Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon

La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans frais de- viennent notre propriété.

… Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissan-

L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et/ou la date de livraison.

La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocérami- que), les matières synthétiques et le caoutchouc, résultent d'une mauvaise utilisation.

ILne peut pas être fait appel à la garantie pour des anomalies bénignes qui_n'affectent pas la valeur et la soli- dité générales de l'appareil

L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :

+_une réaction chimique ou électrochimique provoquée par l'eau,

La garantie ne s'applique pas pour les défectuosités, dues au transport, survenues en dehors de notre respon- sabilité. Celles causées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le non-respect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie.

Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations ou d'interventions pra- tiquées par des personnes non qualifiées ou incompétentes, ou qui ont pour cause l'adjonction d'accessoires ou de pièces de rechange non d'origine.

Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou pour des appareils encastrables,

Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrement prennent plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.

Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est pas concluante, ou si les frais de réparations sont jugés disproportionnés, le remplacement de l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le consommateur.

Dans ce cas nous nous réservons le droit de réclamer une participation financière calculée au prorata de la pé- riode d'utilisation écoulée.

La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie.

Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.

Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie ex- clut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur voudrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnue légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.

un autre pays repris dans la liste, la garantie déménagera avec vous dans les conditions suivantes:

+ La garantie commence à la date à laquelle l'appareil a effectivement été acheté à l'origine telle qu'elle ap- paraîtra sur production d'un document d'achat valable délivré par le vendeur de l'appareil.

‘+ La garantie est valable pour la même période et couvre le remplacement de pièces détachées et la main-d'oeuvre dans les mêmes conditions que celles prévues pour votre nouveau pays de résidence pour le type de modèle ou la gamme d'appareils particuliers

La garantie de l'appareil est exclusivement reconnue à l'acheteur d'origine et ne peut être cédée à un autre utilisateur de l'appareil.

+ L'appareil devra être installé et utilisé conformément aux instructions fournies par Electrolux, l'usage

étant limité à des applications ménagères et à des fins non commerciales.

L'appareil sera installé conformément à toutes les prescriptions et législations en vigueur dans votre nou- veau pays de résidence.

Les dispositions de cette garantie européenne n'affecte en aucune manière les droits qui vous sont reconnus par la loi.

Garantie/service-clientèle BEC

— Désignation du modèle — Numéro du produit (PNC) — Numéro de série (S-No.) (ces chiffres se trouvent sur la plaque si- gnalétique) — Type de dysfonctionnement — Éventuellement le message d'erreur affiché par l'appareil

Pour avoir les numéros d'identification de l'appareil sous la main, nous vous re- commandons de les inscrire ici.

Désignation du modèle
