Caractéristiques	Détails
Type de scooter	Électrique
Autonomie	Jusqu'à 80 km
Vitesse maximale	45 km/h
Capacité de la batterie	72 V, 40 Ah
Temps de charge	6 à 8 heures
Poids	120 kg
Dimensions	2050 x 800 x 1300 mm
Freins	Freins à disque avant et arrière
Système de sécurité	Alarme, antivol
Utilisation recommandée	Usage urbain et périurbain
Entretien	Vérification régulière des freins et de la batterie
Garantie	2 ans sur le scooter, 1 an sur la batterie

FOIRE AUX QUESTIONS - Artelec 670 Eccity

Comment charger la batterie du scooter Eccity Artelec 670 ?

Pour charger la batterie, branchez le chargeur fourni sur la prise de charge située sous le siège. Assurez-vous que le scooter est éteint pendant la charge.

Quelle est l'autonomie maximale du scooter Eccity Artelec 670 ?

L'autonomie maximale du Eccity Artelec 670 est d'environ 70 à 80 kilomètres, selon les conditions de conduite et le poids du conducteur.

Comment régler la vitesse du scooter Eccity Artelec 670 ?

La vitesse du scooter est automatiquement régulée par l'accélérateur. Il n'y a pas de réglage manuel de la vitesse.

Comment vérifier l'état de la batterie ?

L'état de la batterie peut être vérifié via l'affichage numérique situé sur le tableau de bord. Il indique le niveau de charge restant.

Que faire si le scooter ne démarre pas ?

Vérifiez d'abord que la batterie est suffisamment chargée. Si la batterie est chargée, vérifiez les fusibles et assurez-vous que toutes les connexions sont sécurisées.

Quel est le poids maximum supporté par le scooter Eccity Artelec 670 ?

Le poids maximum supporté par le scooter est de 150 kg.

Comment entretenir mon Eccity Artelec 670 ?

Pour l'entretien, vérifiez régulièrement la pression des pneus, nettoyez le scooter et faites vérifier le système électrique et la batterie par un professionnel au moins une fois par an.

Où trouver des pièces de rechange pour le Eccity Artelec 670 ?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés Eccity ou sur le site web officiel de la marque.

Le scooter Eccity Artelec 670 est-il résistant à la pluie ?

Oui, le Eccity Artelec 670 est conçu pour être résistant à la pluie, mais il est recommandé d'éviter de l'exposer à des conditions extrêmes d'eau ou de neige.

Comment régler le siège du scooter Eccity Artelec 670 ?

Le siège est réglable. Pour le modifier, déverrouillez le mécanisme de réglage situé sous le siège et ajustez-le à la position souhaitée avant de le verrouiller à nouveau.

MODE D'EMPLOI Artelec 670 Eccity

1 - Précautions avant utilisation Page 1
2 - Point d'inspection à contrôler régulierement. Page 2
3 - Description des organes de commande. Page 3
4 - Mise en route du vehicule. Page 4
5 - Instructions de recharge/entretien de la batterie...Page 5
6-Conseils pratiques
7 - Précautions électriques Page 7
8 - Caracteristiques techniques. Page 8
9 - Entretien et maintenance Page 9
10 - Résolution des pannes les plus fréquentes Page 10
11-Carnet d'entretien. Page 11

AVERTISSEMENT

AVERTISSEMET: Indique une situation potentiellement dangereuse de laquelle peut résultat un probleme sérieux, entrainant un dommage corporel et/ou matériel.

NOTE : La maintenance ainsi que les interventions sur les scooters doivent etre réalisées uniquelyment par des personnes quali

eccity

Nosvouremercions pour l'acquisition de ce scooter Artelec 670 du construc

Toutes vos remarques et questions

terons la plus grande attention à l'adresse suivante :

Voupsoususyouenregister sur notre siteinternetwww.eccity-motocycles.comen tant qu'utilisateur ou propriete d'un scooter Eccity

et offres personalisés.

Votre achat s'inscrit dans la mise en œuvre d'une démarchee ecologique en réservel'agrement de conduite d'un scooter silencieux et performant.

PRECAUTIONS

AVANT UTILISATION

catégorie L3e (motocyclette legere dont la cylindre n'excede pas 125cm3 et dont la puissance n'excede pas 11 kW).

Depuis le 1er janvier 2011, une formation de 7 heures est obligatoire pour les détenteurs du permis B qui n ont jamais assué un scooter au cours des 5 dernières années enneesau pour les personnes bilieres d'une quelsconque catogere de permis de conduit obtenu avant Tari mars 1980).

endommager gravement la batterie de maniere irréversible.

maintenance detaillies, voir le calendrier d'entretien).

(Pour plus d'instructions de

est donc important de penser à tousjoursmettre le contact sur OFF,avant de manoeuvrer à cote du scooter ou avant de s'en eoligner.

AVERTISSEMENT

INTEMPERIES

Ne laissez pas toute scooter sous de force plue, sous la neige ou a un ensoilellment important.

POINTS D'INSPECTION

A CONTROLLER REGULIEREMENT

CONTROLE ACTION

FREIN AVANT/ARRIÈRE Exercicez une pression sur le frein droit puis gauche et pouspar un professionnel.
niveau indiqué.
POIGNÉE D'ACCÉLÉRATEUR - Mettez tout d'abord le scooter sur la béquille centrale, de touche pas le sol.chant la poignée, elle se replace automatiquement à sa position initiale.
- Avant 2,25 bars- Arrière 2,25 bars
- Le moteur et le contrôleur ne doivent pas été brûlants(temperature supérieure à 80°C).
de bord.
FEUX(foux, clignants, freins et diverses ampôules)	Assurez-vous que tous les feuß fonctionnement correctement
ECROUSet sécurisés, notamment des roues avant et après des systèmes de freinage	Assurez-vous que tous les écrous et boulons sont serréset du système de freinage

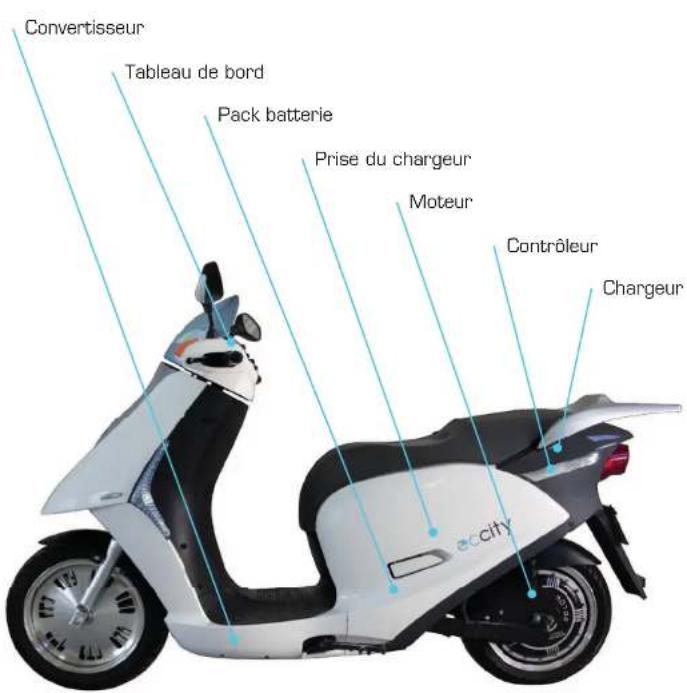

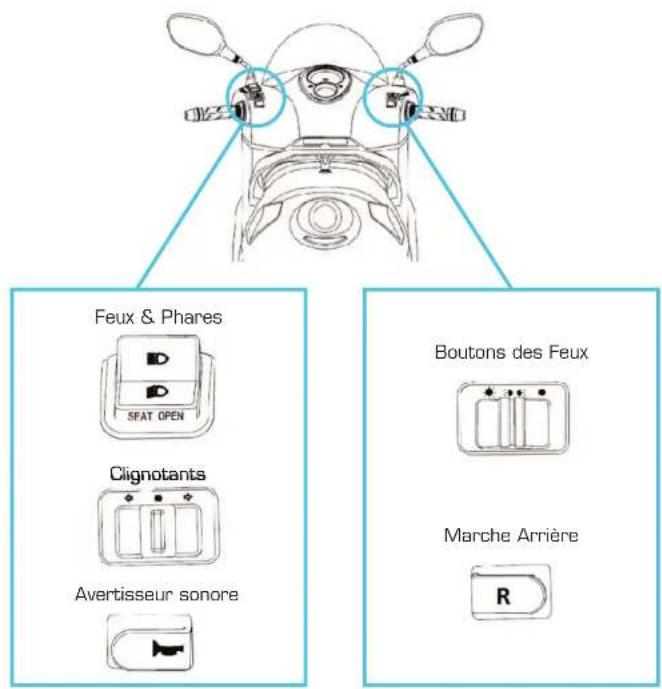

DESCRIPTION

DES ORANES DE COMMANDE

MANUEL D'UTILISATION - ARTELEC 670

DESCRIPTION

DES ORGANES DE COMMANDE (SUITE)

MISE EN ROUTE

DUVEHICULE

I'atat du pack batteries pendant quelques secondes et la LED batterie du tableau de bord s'allume en vert.

sion mais restent silencieux.

Mettez-vous en position de conduite, relevez la bequille et tourner lentement l'accelerateur en sens inverse des aiguilles d'une montre.

sur les poignées de freins avant et arrêté.

Lors du démarage vous entendrez un bruit discret electromagné

Votre scooter est muni d'un système sophistique de coupure électrique du moteur en cas de pression sur les freins.

Cela permet de ralentir plus facilement, d'économiser la batterie et d'éviter de faire forcer le moteur inutillement.

A l'arrêt, vous disposez de 2 béquilles (lateralé et centrale) pour stationner notre scooter. Préférez toujours la béquille centrale qui permet un meilleur Maintien du scooter. La mise en place de la béquille latérale coupe automatiquement le moteur.

fondes susceptibles de noyer les batteries et d'endommager votre moteur et votre scooter.

Ne pas surcharger le vehicule sous peine de nuire aux organes du scooter.

retirer la clé de contact en la positionnant sur « DFF » lorsque vous n'utilisez plus votre scooter.

Pour prévenir le vol, pensez à bloquer la direction en tournant le volant complètement à gauche et faites tourner la clé dans le sens contraire des aiguilles d'une montre. Une fois le blocage enclenché, retirez la clé.

INSTRUCTIONS DE RECHARGE

trique est située dans le coffre de selle du scooter. Ouvrir le coffre en appuyant sur le bouton « ouverture coffre de selle » du tableau de bord ou bien en tournant la clef de contact sur son extréme gauche.

Brancher la prise du chargeur à une prise électrique domestique de 220V/15A

en position stable.

3 - Brancher ensuite le chargeur à la prise de courant secteur et consta

sur ON, la LED batterie du tableau de bord est de couleur orange pendant la charge. Re-positionner ensuite la cléf de contact sur OFF pendant la charge de la batterie. Débrancher la prise de charge du scooter après une charge complète. Débrancher systématiquement le scooter au plus après 24 heures de charge.

AVERTISSEMENT

INSTALLATION ELECT RIQUE

Le chargement des batteries se fait au moyen d'une prise d'alimentation en 220 Volt alternatifs reliée aux chargeurs intégrés et/ou externes au scooter pouvant résultat des courants cumules supérieurs à 10A sous 220V.

installation electrique est aux normes en vigueur et en mesure de supporter de tels ampérages.

Ne pas suivre ces instructions peut résultat en

La durée pour une charge complète de 0 à 100% de la batterie varie d'environ 3.5 heures avec un chargeur exterme 13A, à 10 heures avec le chargeur interne 6.5A fourni.

La prise secteur peut être débranchée à tout moment. Il est cependant recommandé d'effectuer des charges complètes pour assurer les valeurs conditions d'usage des batteries.

repartir.

AVERTISSEMENT

AERATION DU CHARGEUR EXTERNE

Les chargeurs externes contiennent un ventilateur de refroidissement qui est en fonctionnement pendant la charge des batteries.

né, propre et sans poussière.

charge.

Ne pas suivre ces instructions peut résultat en

AVERTISSEMENT

CHARGEUR COMPATIB LE

Les chargeur fournis par Eccity Motocyles sont compatibles

avec l'Artelec. Utilisez exclusivement un chargeur fournit et

valide par la societe Eccity Motocycles.

Ne pas suivre ces instructions peut résultat en

INSTRUCTIONS DE RECHARGE

La technologie batterie de l'Artelec ne nécessite pas de maintenance particuliere mais simplement une surveillance de son bon fonctionnement à l'aide de

est entre 55 et 60^

ou

qu'un défaut batterie est constaté par le système.

Cette technologie batterie n'a pas d'effet mémoire de charge, C'est à dire que le rechargement peut avoir lieu à n'importe quel moment sans qu'il soit nécessaire que les batteries soient totalement déchargees.

Il est même plutot recommandé de recharger le plus souvent possible dés que

Dans les conditions normales d'utilisation (charge entre 0 et 45^ c, décharge entre -20 et 60^ C), cette technologie de batterie permet de conserver 70% de l'autonomie initiale après 500 cycles de charge/décharge complets de 0 à 100% .

AVERTISSEMENT LED ROUGE

Si la LED batterie du tableau de bord devient rouge, alors un problème batterie major est detecté Il est alors recommende d'éteindre le scooter à l'aide de la clé de contact et de contacter Eccity Motocycles avant toute réutilisation du scooter.

Ne pas suivre ces instructions peut résulter en

AVERTISSEMENT LED ORANGE CLI GNOTA NT

Si la LED batterie du tableau de bord devient orange clignotant, alors la temperature batterie est proche de son niveau maximum toleree.

Au-delà de cette température maximum tolérée, le système de protection de la batterie coupe automatiquement la tension et empêche l'utilisation du scooter.

Il est alors recommandé de ralentir sa vitesse, de s'arrêter et d'éteindre le scooter à l'aide de la clé de contact le temps de refroidir la batterie.

Ne pas suivre ces instructions peut résultat en

CONSEILS

PRATIQUES

A

L'autonomie du scooter dépend de différents paramétres d'utilisation, par exemple de la vitesse moyenne, de la masse embarquée, du relief routier et du mode de conduite du pilote.

L'autonomie est optimisée en solo sur le plat avec un revêtement router et des pneumatiques de bonnes qualités et en roulant à 60% de la puissance maximum.

D

bouton « R » du tableau de bord et le maintainir appuyé tout en tournant la poignée d'accélérateur.

bouton et la poignée puis ré accelérer.

AVERTISSEMENT NETTOYAGE

Les organes electriques du scooter ne sont pas complètement etanches à l'eau et aux salissures. Il est recommendé de ne pas nettoyer votre scooter au jet d'eau haute pression. Prenezsoon de toutes laver toute scooter a sec avec une épange.

Ne pas suivre ces instructions peut gravement endom-mager les organes electriques et résultat en de sérieux

AVERTISSEMENT MODE HIVERNAGE DU SCOOTER

Après une longue durée d'inutilisation du scooter, les batteries peuvent se décharger lentement. Il est recommendé de recharger les batteries du scooter au moins tous les six mois.

Ne pas suivre ces instructions peut gravement endommager les batteries et résultat en de sérieux dommages matériels

PRECAUTIONS

ELECTRIQUES

AVERTISSEMENT

INTERVENTION

L'énergie contenue dans les batteries est importante, des courants de court-circuit peuvent être importants.

Si vous intervenez sur une réparation qualconque du scooter, même n'ayant pas de lien avec un composant électrique, il est

tils par exemple) avec l'une des bornes des batteries, ou avec un conducteur alimenté par les batteries.

meme avec des mains ou des vetements mouilles. Toujours travailler au sec, a l'abri des intemperies.

Ne pas suivir ces instructions peut gravement endomgar les organes electriques et resulter en de serieseux dommages corporels et/ou matériels

AVERTISSEMENT

BATTERIES FOR TEMENT DECHARGÉES

Les batteries peuvent etre fortement dechargees.

Il est recommendé de ne jamais utiliser le scooter électricque avec les batteries fortement déchargées et dans ce cas de les recharger au plus vite.

Ne pas suivre ces instructions peut gravement endommager les organes electriques et résulter en de sérieux dommages corporels et/ou matériels

NOTE:

Les équipements electriques des scooters electriques, en particulier les organes de puissance tels que moteur, contrôleur et batteries, doivent etre installés et

sable de quelque conséquence de l'utilisation de ce

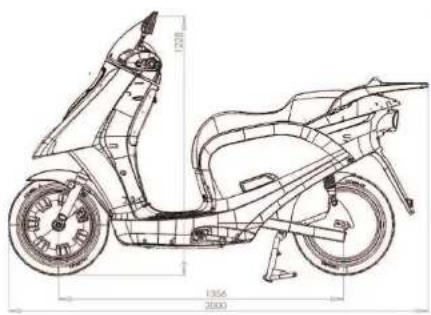

CHARACTERISTIQUES

TECHNIQUES

AUTONOMIE 75 km à 120 km suivant utilisation

MOTEUR 6000 W synchrone AC sans balai

MASSE EN CHARGE MAXIMALE 290 kg

VITESSE MAX 100 km/h

Masse DU SCOOTER 140 kg

ROUES 13 pouces

PNEUS 130/60-13,53J

CONTROLEUR D'INTENSITE DE SORTTE MAXIMALE 250A

FREINS A DISQUE double piston AV/AR

centrale et laterale

CHARGEUR INTERNE fourni 72V/6.5A avec prise secteur

PACK 18 CELLULES DC 66.6V, 72.8Ah de technologie Lithium-ion

a pres 50 000km d'utilisation, le scooter conserve environ 70% de son autonomie initiale

pour gestion sécurité et longevite des batteries

ENTRETIEN

& MAINTENANCE

de sécurité.

Pour prévenir la rouille, prenez soin de le tenir propre et sec.

Il est recommandé de ne pas laisser le scooter dans un état décharge pendant une longue période.

SYSTEME DE FREINAGE

Pour votre sécurité, un changement systématique des plaquettes doit être d'étrier de frein et de disques de frein.

ble des vis et boulons et en particulier les vis des éléments suivants :

RÉSOLUTION DES PANNES

SYMPTOMELorsque je tourne laclé de contact et que

PANNELa LED batterie du ta-bleau de bord est-elleallumée ?

VERIFICATIONOui, en vertOui, en rougeOui, en rouge

SOLUTIONSi le problème n'est pas résolu, contactez votre distributeur.La batterie du scooter est en défaut. Le problème peutvenir d'une température trop élevée dans la batterie. Par sécurité, le scooter ne peut plus être utilisé tant que la température n'est pas redescendue sous la limite de sécurité.mais qu'elle reste proche de la limite de sécuritéSi le problème est toujoursprésent bien que la batterie soit restée au repos au moins uneheure, veuillez contacter votre distributeur.Non

Plusieurs cas sont possibles, généralement c'est une connexion qui fait défaut.

SYMPTOME

La poignee d'accelerateur ne fonctionne pas

PANNE

L'accelerateur ne retournepas à la position d'arrêt.

VERIFICATION

gnée ne soit pas endommagée.

SOLUTION

Desserer petit à petit la vis qui sert la poignée au guidon et essayer à nouveau.

RÉSOLUTION DES PANNES

LES PLUS FRIÉQUENTES (SUITE)

SYMPTOME

Le scooter ne se re

PANNE

La LED batterie du tableau de bord ne s'allume pas orange pendant la charge (clef de contact en position ON).

La LED batterie du tableau de bord est allumée orange mais le scooter ne se re-charge pas. Ou

La LED batterie du tableau debord clignote orange mais lescooter ne se recharge pas

VERIFICATION

courant électric du se- tueur est bien fonctionnelle.

Mettre le scooter à l'abri de la terre ne permet sa recharge que pour des températures internes inférieures à 45^

Mettre le contact de temps en temps pendant que le scooter est branché, et veri

située sur le tableau de bord a augmente.

SOLUTION

Si le problème persiste avec une prise de courant sectorur fonctionnelle, le chargeur ou, le signal de la LED batterie, ou la connexion ont un défaut.

Si la barre de charge du tableau de bord n'a pas augmente après plusieurs heures de repos de la batterie avec le scooter à l'abri de la chaleur alors le chargeur ou, le signal de la LED batterie, ou la connexion ont un défaut.

CARNET D'ENTRETIEN
