Type de produit	Scooter 50 cm3
Marque	Yiying
Modèle	YY50QT27
Dimensions (L × l × H)	1820 mm × 700 mm × 1152 mm
Poids à vide	92 kg
Masse techniquement admissible	242 kg
Vitesse maximale	45 km/h
Moteur	1E40QMA, 50 cm3, 2 temps, refroidi par air
Puissance max.	2,9 kW à 7500 tr/min
Couple max.	3,9 N.m à 5500 tr/min
Allumage	CDI
Démarrage	Électrique et kick
Carburant	Essence sans plomb (SP95-E10 interdit)
Capacité réservoir essence	4,5 L ± 0,5 L
Huile moteur	Huile spéciale 2T, capacité 0,8 L (réserve)
Huile de transmission	SAE 85W/90, capacité 110 ml
Batterie	12 V / 6 Ah
Bougie	NGK BPR6ES (écart 0,6-0,7 mm)
Freins	Avant : disque, Arrière : tambour
Pneus	120/70-12 (avant et arrière)
Pression pneus	220 kPa (avant et arrière)
Suspension avant	Amortisseur hydraulique
Suspension arrière	Amortisseur à ressort
Éclairage	Phare 12V 25/25W, clignotants 12V 3W (av) / 10W (arr), feu stop 12V 5/21W, feu position 12V 5W
Fusible	10 A

FOIRE AUX QUESTIONS - YY50QT27 Yiying

Quel type d'essence utiliser pour le Yiying YY50QT27 ?

Utilisez de l'essence sans plomb. Ne pas utiliser de SP95-E10 ni de gasoil.

Quelle huile moteur est recommandée ?

Utilisez une huile moteur spéciale 2T. Le réservoir d'huile se trouve sous la selle.

Comment démarrer le scooter ?

Tournez la clé sur ON, serrez un levier de frein, puis appuyez sur le bouton de démarrage électrique. Vous pouvez aussi utiliser le kick. La béquille latérale doit être relevée.

Quelle est la vitesse maximale autorisée ?

La vitesse maximale est de 45 km/h, conformément à la législation européenne.

À quelle fréquence effectuer la première révision ?

La première révision doit être effectuée à 300 km.

Quel est le type de bougie et l'écartement ?

Utilisez une bougie NGK BPR6ES avec un écartement de 0,6 à 0,7 mm.

Comment vérifier et changer l'huile de transmission ?

L'huile de transmission recommandée est SAE 85W/90, capacité 110 ml. Pour la changer, enlevez les bouchons de vidange et de remplissage, vidangez, puis remplissez et serrez.

Quelle pression de pneus adopter ?

La pression recommandée est de 220 kPa pour les pneus avant et arrière.

Que faire si le voyant d'huile moteur s'allume ?

Ajoutez de l'huile moteur 2T rapidement. Utilisez la clé pour ouvrir le réservoir sous la selle.

Comment régler le ralenti du moteur ?

Moteur chaud, réglez la vis de ralenti à 1700 ± 100 tr/min. Le réglage peut être nécessaire après le premier démarrage.

MODE D'EMPLOI YY50QT27 Yiying

Manuel d'utilisateur

Preface

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

Merci pour l'achat de votre scooter marque YIYING, modele YY50QT-27 developpé par BENZHOU MOTORCYCLE et bienvenue dans la communauté des conducteurs YIYING.

Ce manuel vous donne les informations sur la structure générale, le fonctionnement, les opérations et méthodes d'entretien du YY50QT-27. Pour améliorer la durée de vie de votre scooter, nous vous conseillons de dire attentivement ce manuel.

Ce manuel fait partie intégrante de votre vehicule et doit être transmis au nouveau propriétaire.

• Merci de prendre en compte que la première révision du scooter doit être effectué à 300kms
• Toutes les instructions, illustrations et specifications inclues dans ce manuel sont basées sur les dernières informations produites. Merci de prendre en note qu'elles peuvent être différentes de votre scooter actuel si il y a eu une nouvelle revision du cahier des charges et ce sans prévis.
• Ce scooter a ete concu et fabrique aux normes europpeennes. La vtesse maximale est donc de 45kms/h. Ne changez aucune piece sans l'avis d'un professionnel. N'utilisez aucune piece qui ne serait pas d'origine afin d'eviter tout danger pour le conducteur et d'enfreindre le code de la route.

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

SOMMAIRE

Informations- 4

Position des pieces 6

Contrôle des pieces 7

Reservoir d'essence 9

Essence et huile de transmission 10

Kick 10

Vérifications 11

Demarrage moteur 12

Rodage 13

Tableau de maintenance 14

Parametres techniques 20

Circuitélectrique 22

□ Informations

Faites attention aux régles suivantes :

Pré-controiè

S'il vous plait lisez attentivement ce chapitre pour votre sécurité.

Casque

N'oubliez pas de porter un casque pour tous vos trajets.

Se familiariscr avec votre scooter

Il est très important pour votre sécurité de vous familiariser avec votre scooter.

Limitation de vitesse

Conduisez à une allure tenant compte des limitations de vitesse, l'état de la route, le temps, vos compétences

ATTENTION

Il est dangereux de conduire sur une route mouillée. Ne tournez pas brusquement en accelerant. Gardez vos distances.

5. Position des numérios

Le numero de cadre et le numero de moteur déterminent l'enregistrement du scooter. Quand votre scooter a besoin d'une inspection, une réparation, ou un autre service spécial, le numero vous sera utile. Notez ces numero ci dessous :

Numero de cadre (photo 1):

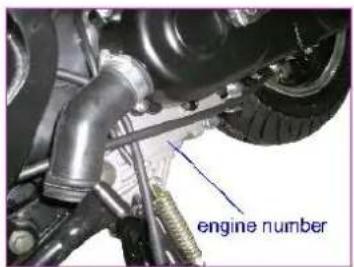

Numero de moteur (photo 2):

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

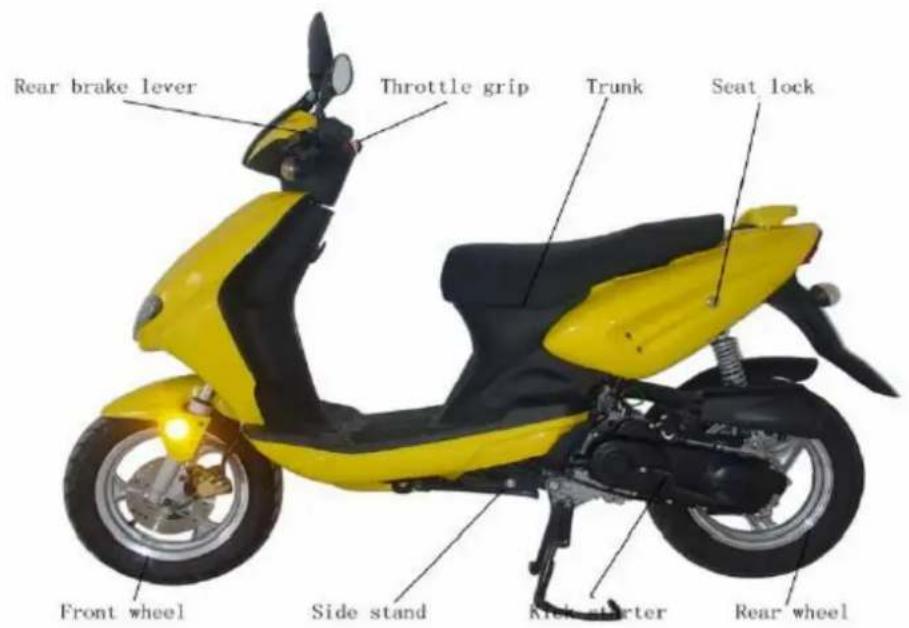

Position des pieces

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

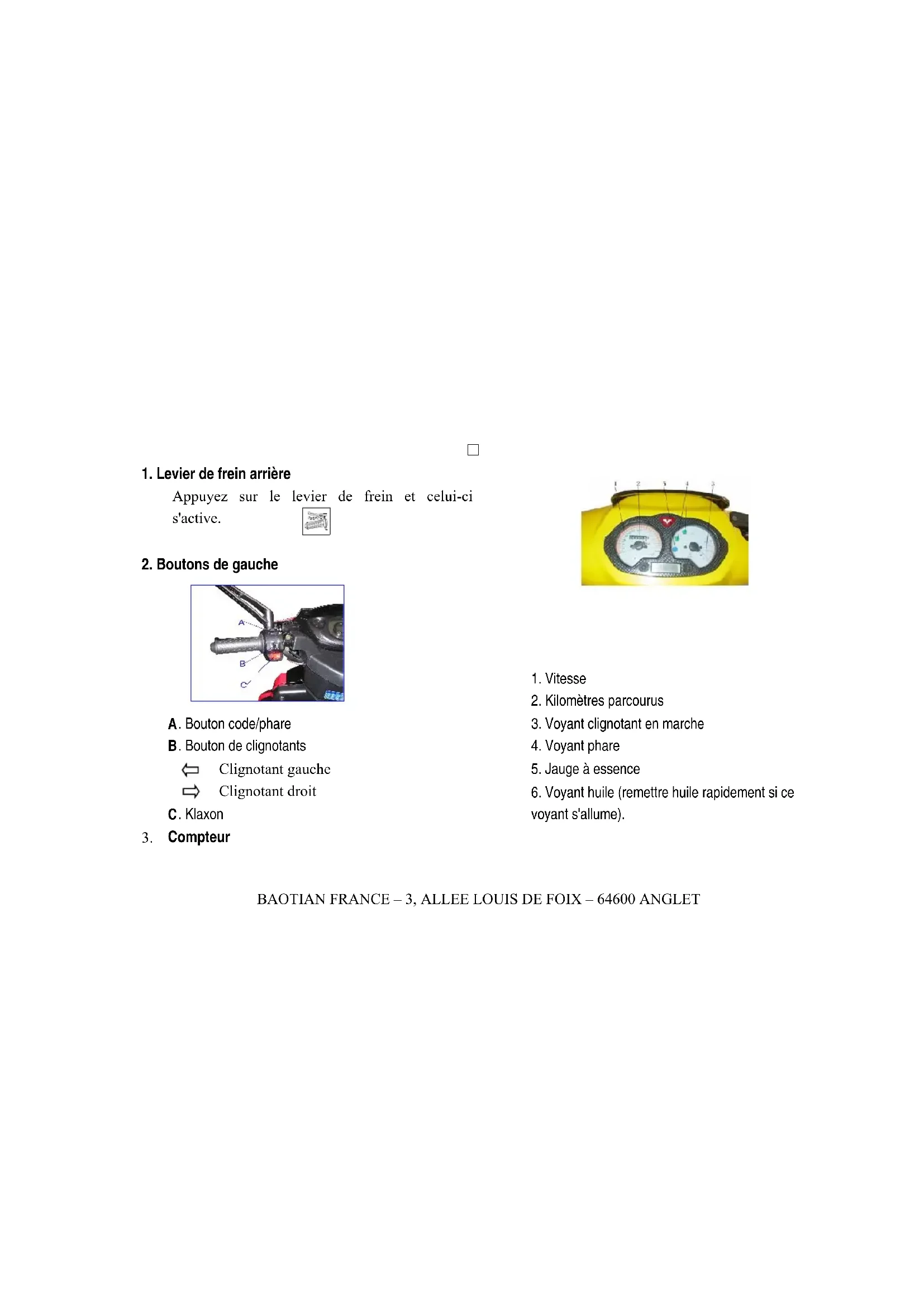

1. Levier de frein arrière

Appuyez sur le levier de frein et celui-ci s'active.

2. Boutons de gauche

A. Bouton code/phare
B. Bouton de clignotants

⇔ Clignotant gauche ⇒ Clignotant droit

C. Klaxon

3. Compteur

1. Vitesse
2. Kilomètres parcourus
3. Voyant clignotant en marche
4. Voyant phare
5. Jauge à essence
6. Voyant huié (remettre huié rapidement si ce voyant s'allume).

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

4. Levier de frein avant

Appuyez sur le levier de frein et celui-ci s'active.

5. Bouton de droite

A. Bouton coupe-circuit
B. Bouton de feu avant
C. Bouton de demarrage electrique

Pour demarrer le scooter, tournez la clé sur ON, appuyez sur le levier de frein et pressez le bouton de démarriage electrique. Vérifiez que le bouton coupecircuit est positionné vers le bas.

6. Commutateur d'allumage

ON: Le moteur peut etre demarrer et La clne ne peut pas etre retiree.

OFF: L'ensemble du circuit est coupé. Le moteur et les lumières ne peuvent fonctionner et la clé peut être retiree.

LOCK: Tournez le guidon vers la gauche, appuyez sur la clé et tournez-la sur la position "lock". Alors la clé peut être retiree.

Reservoir d'essence

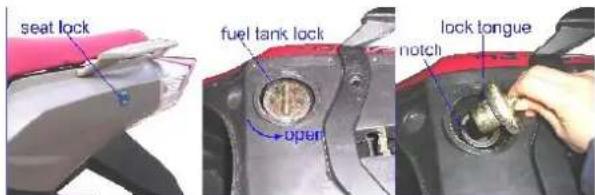

Utilisation de la serrure du réservoir :

1. Inserrez la clé et ouvre la selle.
2. Tournez le bouchon de réserve et sortez-le.
3. Alignez la languette du bouchon avec le cran du reservoir d'essence puis tourner dans le sens horaire pour le verrouiller.

Warning

Eteignez le moteur lorsque vous replissez le reservoir et tournez le bouchon lentement N'ajouter rien dans l'essence. Ne pasmettre du SP95-E10 ou GASOIL.

Huile moteur

Metre de I'huile moteur spéciale 2T

Le réserve d'huile se trouve sous la selle et est accessible avec la clé du scooter

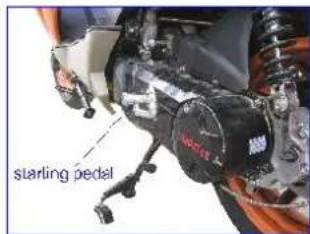

kick

La pedale de demarrage sert à faire demarrer le moteur.

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

Vérifications avant de demarrer

No. Obj à controller
1 Guédon Absence de jeu
2 Système de frein 1.Fonctionnement des freins 2.Câble de frein non sectionné3.Fonctionnement des leviers de frein
3 Pneus 1.Pression 2.Pas de craquelures ou coupures
4 Essence Niveau d'essence
5 Hülle moteur Niveau d'huile moteur
6 Lumière Fonctionnement
7 Klaxon Fonctionnement
8 Hülle de transmission Niveau d'huile
9 Accelerateur 1.Fonctionnement de la poignée 2.Fonctionnement du flexible

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

10 Boulons et ecrous Aucune perte apparente

Demarrage du moteur

1. Vérifiez le niveau d'huile moteur et essence avant de partir. La béquille laterale doit être relevée pour le demarrage du scooter
2. Tournez le commutateur d'allumage sur la position "ON".

"ON" position

ATTENTION

Saisir un levier de frein pour tout demarrage.

3. demarrage electrique du scooter

Appuyez sur le levier de frein et appuyez sur le bouton de demarrage. Le moteur demarre.

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

moteur va demarrer.

ATTENTION

5 secondes est la limite max entre chaque demarrage et 10 secondes est l' intervale minimum.
Arretez de presser le bouton dés l'instant où le moteur demarre.
Ne pas appuyer sur le bouton de demarrage
quand le moteur tourne sinon le demarreur sera endommagé.
Lorque vous utilisez le demarreur electrique, n'appuyez pas continuellement sur le bouton,ILAELI.
ela pourrait causer des dommages sur le demarreur ou la batterie.
Faire chauffer le moteur après un demarrage à froid (environs 3min)

4. Demarrage au kick

Saisir le levier de frein, appuyez sur le kick et le

Warning

Une fois le moteur demarré, le kick doit être remis dans sa position d'origine. Sinon, cela peut affecter la sécurité du conducteur.
Ne demarrez pas le moteur dans un endroit non ventilé, les gaz brulés sont nocifs.

Rodage

Pour maximiser l'efficacité de votre moteur, il est recommendé que vous suiviez les limitations de vitesse ci-dessous durant la période de rodage.

Distance (km) Vitesse maximaile (km/h)
0-300 25
300-1000 35
1000-- ≤45

Tableau de maintenance

Intervale Pieces	Km 300	1500	4000	6500	9000
	Mois 12	12	18	24
Batterie | | | | |
Filtre à huile N N N	N	N
Filtre à essence							R
Carburateur		| | | |	N
Filtre à air		Nettoyer tous les 2000kms et replacer si besoin
Bougie		R	I	I	R	I
Durit d'essence		| | | | |
Courroie de transmission		I	I	R	I	I
Système de frein		| | | | |
Fourche et direction		| | | | |
Suspension		| | | | |
Pneus		| | | | |
Serrage des boulons et ecrous		I	F	F	F	F
Huile de de transmission		R	Remplacer tous les 4000kms / 5Mois

NOTE: I=Inspector et nettoer, ajuster, remplacer ou lubrifier si nécessaire, N=Nettoer, R=Remplacer, F=fixer Les revisions doivent etre plus frequente lorsque vous conducise dans des conditions poussiereuses et humides.

1. Batterie

12V/5 Ah minimum

Quand le voltage est inférieur a ① 12.5V, utilisez le demarrage au kick au lieu du demarrage electrique.

Roisitionnez le commutateur d'allumage sur OFF avant de remplacer la batterie.

Identification des electrodes: "+—" fil rouge, "-—" fil vert

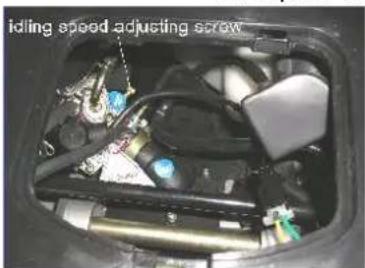

2. Carburateur et réglage du ralenti

① Gardez le moteur chaud pendant 2-3 minutes
Réglez le ralenti à une vitesse de 1700 ± 100 tr/min.
Voutrouverez l'emplacement de la vis de ralenti sur la photo ci-après :

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

ATTENTION

Il peut etre nécessaire d'ajuster le ralenti au premier demarrage.

3. Filtre à air

A: Enlevez le carrenage positionné devant le filtre Enlevez les 7 vis de serrage du couvercle du filtre. Enlevez le cache du filtre à air.

B: Sortez la mousse de filtre à air.

C: Remplacez la mousse (dans un environnement poussiereux changez la regulierement)

4. Bougie

Nettoyez le gissement de carbone sur les bougies avec un morceau de laine de verre.

Ajustez I'ecart a 0.6-0.7mm.

Utilisez une NGK BPR6ES lors de leur ◆ remplacement.

5. Essence

Lorsque la jauge est dans le rouge, remettez de l'essence sans plomb

NOTE: L'essence sans plomb prolonge la vie de la bougie et du catalisseur

6. Huile moteur

Quand levoyant d'huile s'allume, vous devez remetre de l'huile rapidement

Utilisez la clé pour acceder au réservoir d'huile. ①

Ouvrez le réserve d'huile. ②

Il est recommandé d'avoir 0.8L dans le réserve. ③ Fermez le réserve d'huile et le cache. ④

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

7. Systeme de freinage

Le jeu du levier de frein est d'environ 10-20mm.

1 Frein avant (frein à disque)

Frein arriré (frein à tambours)②

ATTENTION

LE JEU du levier de frein est la distance entre la position libre et le début du freinage. Faites attention à la sensibilité du frein

Disque de frein

Saisissez le levier de frein et verifies l'indicateur d'usure. Si l'indicateur touche presque le disque de frein,contactez votre revendeur afin de faire changer vos plaquettes.
Avant de consuire le scooter, vérifie les éléments suivants:

1 Verifiez s'il y a des fuites.
2 Verifiez si il y a une fuite ou une fissure à la durit de liquide de frein.
3 Le levier de frein doit etre a un jeu libre de 10 20mm.
4 L'usure des freins.

BAOTIAN FRANCE-3,ALLEE LOUIS DE FOIX-64600 ANGLET

Niveau du liquide de frein

A sa sortie d'usine, le niveau de liquide de frein est ① bon. Le liquide de frein doit être remplace par du DOT3 ou DOT4. Ne jamais mette une autre huile, cela pourrait endommage le système de freinage.

Si le niveau de liquide de frein est insuffisant, il est ② possible que de I'air soit entre dans le système de freinage et rend celui-ci inutilisable.

ATTENTION

Le liquide de frein est corrosif. Il peut endommagé les carrenages. Il convient donc de nettoyer la partie tachée le plus rapidement.
Si une projection d'huile atteint votre oeil ou votre peau, nettoyez rapidement avec beaucoup d'eau.

8. Pneu

Une pression de pneu insuffisante afferce la stabilité du scooter et votre sécurité. Vérifiez régulièrement la pression et l'objet des pneus.

Pression des pneus: avant 220kPa, arrriere 220kPa. ① Usure des pneus: il est suggere de changer le pneu ② quand l'usure atteind 1 mm.

ATTENTION

Le pneu standard est 130/60-13 pour les pneus avant et arriere.Un autre type de pneu ne convient pas

9. Demarrage du moteur

Vérifiez les boulons de fixation de la roue et remplacer si nécessaire.

10. Fusible

Le fusible est dans un boitier relié à la batterie. Quand un problème de circuit ou lumière apparait, verifies d'abord le fusible.

Warning

11. Huile de transmission

Huile de transmission recommandée: Huile de boite example SAE85W/90

Capacité totale : 110ml

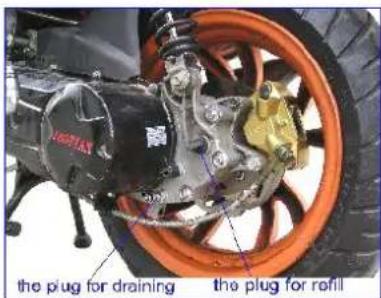

Comment changer l'huile de transmission

• Remontez la béquille centrale.
  Enlevez le bouchon d'huile pour le replissage

Enelvez le bouchon de vidange et laissez couler l'huile
- Serrez le bouchon de vidange
- Rechargez en huié et fermez le bouchon de remplissage

Après avoir rempli, vérifie que vous avez bien sere les bouchons

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

Paramètres techniques

Objects Specifications
Taille Longueur	Largeur	1820mm
		700mm
	Hauteur	1152mm
Poids Poids à vide	Masse techniquement admissible	92kg
		242kg
Vitesse maximale 45km/h
Bougie	BPR6ES
Batterie	12V/6 h
Fusible	10A
Phare	12V 25/25W
Clignotant avant	12V 3W
Clignotant arrêté	12V 10W
Feu frein	12V 5/21W
Feu de position	12V 5W

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

Capacité reservoir d'essence Capacité d'huile de transmission		4.5L±0.5L 1L
Objet Specifications
Moteur Modele	Type	1E40QMA
	Cylindrée	2 temps
	Volume cylindre	1
	Compression ratio	50cc
	Puisance max.	7.0 ± 0.1:1
	Couple max.	2.9kw/7500 min-1
	Filtre à air	3.9N.m at 5500 min-1
	Type d'allumage	Mousse
	Mode de demarrage	CDI
	Refroidissement	Electrique/kick
	Lubrification	à air
		Pulvérisation sous pression
Système de frein Avant: à disque Arrière: à tambour

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET

Suspension Amortisseur avantAmortisseur arrêté	Amortisseur hydrauliqueAmortisseur à ressort
Pneus 120/70-12 pour avant et arrêté

BAOTIAN FRANCE - 3, ALLEE LOUIS DE FOIX - 64600 ANGLET
