Type de produit	Récepteur satellite Full HD avec double tuner enfichable DVB-S/S2, DVB-C, DVB-T/T2 et fonction PVR
Marque	Octagon
Modèle	HD Noblence SF 1028P
Alimentation	100-250 V AC / 50 Hz, consommation 1 W en veille, alimentation LNB 13/18 V DC max. 400 mA
Système d'exploitation	Linux
Formats vidéo supportés	MPEG-2, MPEG-4 H.264, résolutions jusqu'à 1080p (via HDMI)
Formats audio	Dolby Digital, MPEG-1/2/3, stéréo, mono
Mémoire	Flash 64 Mo, SDRAM 256 Mo
Connectivité	HDMI, SCART (TV et VCR), YUV component, RCA (CVBS + audio), SPDIF optique, 3 ports USB 2.0, Ethernet 10/100, e-SATA, RS-232, 2 lecteurs de carte Conax, 2 slots CI
Fonctions principales	Enregistrement PVR (jusqu'à 3 programmes simultanés), Time-Shift, PIP (image dans l'image), guide EPG, télétexte, sous-titres, listes de favoris, contrôle parental, BlindScan, DiSEqC 1.0/1.1/1.2/USALS, YouTube intégré, mise à jour logicielle par USB/RS-232/réseau
Dimensions (approx.)	Environ 30 x 20 x 5 cm (estimation)
Poids (approx.)	Environ 1,5 kg (estimation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux légèrement humide ; ne pas utiliser de produits de nettoyage agressifs
Sécurité	Ne pas ouvrir le boîtier ; protéger de l'humidité et des orages ; utiliser uniquement sur secteur 100-250 V AC ; ne pas obstruer les fentes de ventilation
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un technicien qualifié ; les mises à jour logicielles sont disponibles sur le site du fabricant ; les accessoires (télécommande, câble secteur) sont remplaçables
Informations générales	Télécommande universelle programmable pour TV, SAT, DVD ; affichage VFD alphanumérique ; support de disque dur interne SATA ou externe USB/e-SATA ; normes DVB-S2, DVB-T2, DVB-C

FOIRE AUX QUESTIONS - HD Noblence SF 1028P Octagon

Quels types de tuners sont compatibles avec l'Octagon HD Noblence SF 1028P ?

Le récepteur est équipé de deux tuners enfichables compatibles avec les normes DVB-S/S2 (satellite), DVB-T/T2 (terrestre) et DVB-C (câble). Les combinaisons sont configurables selon vos besoins.

Comment enregistrer une émission en direct ?

Appuyez sur la touche REC de la télécommande pour démarrer un enregistrement immédiat. Vous pouvez également programmer un enregistrement via le menu System Tools > Programmation ou directement depuis le guide EPG en sélectionnant l'émission et en appuyant deux fois sur OK.

Puis-je utiliser la fonction PIP (image dans l'image) ?

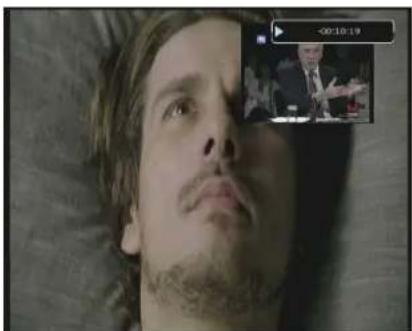

Oui, appuyez sur la touche PIP pour afficher une deuxième image. Utilisez les touches ▲/▼/◀/▶ pour naviguer dans la liste des chaînes et la touche OK pour sélectionner le programme de la fenêtre PIP. Vous pouvez également échanger les images avec la touche PIP Swap.

Comment mettre à jour le logiciel du récepteur ?

Téléchargez la dernière mise à jour depuis le site www.octagon-germany.de sur une clé USB. Branchez la clé sur le port USB avant du récepteur, allez dans Menu > Paramètres du Système > Transfert de données et sélectionnez l'option de mise à jour. Ne retirez jamais la clé pendant le transfert.

Que faire si la télécommande ne répond plus ?

Vérifiez d'abord que vous êtes en mode STB (appuyez sur la touche STB). Dirigez la télécommande directement vers le capteur IR du récepteur. Si le problème persiste, remplacez les piles par des neuves. Si rien ne fonctionne, contactez le service après-vente.

Comment verrouiller des chaînes pour le contrôle parental ?

Dans le menu Configuration > Contrôle parental, entrez le code PIN (par défaut 0000). Vous pouvez définir un niveau d'âge et verrouiller des programmes individuels via Liste des Chaînes en les déplaçant dans la colonne 'verrouillé'.

Puis-je regarder YouTube sur ce récepteur ?

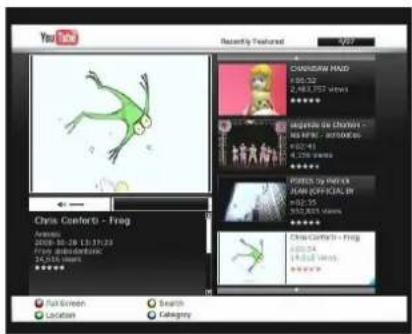

Oui, le récepteur intègre une application YouTube accessible via Menu > Utilitaires > YouTube. Assurez-vous que le récepteur est connecté à Internet (Ethernet) et qu'un disque dur ou une clé USB de grande capacité est branché pour les téléchargements.

Comment utiliser la fonction Time-Shift ?

Appuyez sur la touche PAUSE pendant la visualisation d'un programme en direct. Le récepteur enregistre temporairement le flux sur le disque dur ou la clé USB. Appuyez à nouveau sur PAUSE pour reprendre la lecture là où vous vous êtes arrêté. Utilisez les touches ◀/▶ pour naviguer dans le temps.

Quels sont les formats de fichiers multimédia supportés ?

Le récepteur supporte la lecture de fichiers MP3, JPEG, Xvid, MKV ainsi que les enregistrements au format .ts. Vous pouvez accéder à ces fichiers via la touche Playlist de la télécommande.

Comment programmer la télécommande universelle pour contrôler mon téléviseur ?

Allumez votre téléviseur. Maintenez enfoncées la touche TV et la touche OK pendant 2 secondes jusqu'à ce que le LED clignote. Entrez le code à 3 chiffres correspondant à votre marque de TV (voir tableau en fin de notice). Si le code est correct, le téléviseur s'éteint et le LED clignote deux fois.

MODE D'EMPLOI HD Noblence SF 1028P Octagon

Récepteur Full HD numérique, 2 Tuners enfichables DVB-C, S/S2, T/T2 Innovation Life

Mode d'emploi

OCTAGON SF 1028P HD - NOBLENCE

OCTAGON-HDTV SF400BP HD - RedENCE High-Certified Digital TV Series Reverser OCTAGON FoHD HDMI 3.0000 DVD

CTagon

Table des matières

La table des matières....3

Les mesures de protection ....5

1.- Indications de sécurité importantes .... 5
2.- Indication....6
3.- Copyright....7
4.- Exclusion de responsabilité ....7
5.- Marque de fabrique....7

Préambule 8

1.- Qualités d'Octagon SF1028P Twin HD – Noblence 8
2.- Volume des livraisons (accessoires).... 9

Description du Récepteur .... 10

1.- Description de la partie frontale (face).... 10
2.- Les éléments du Display (VFD-les symboles du Display) 10
3.- Côté arrière (raccordements).... 11

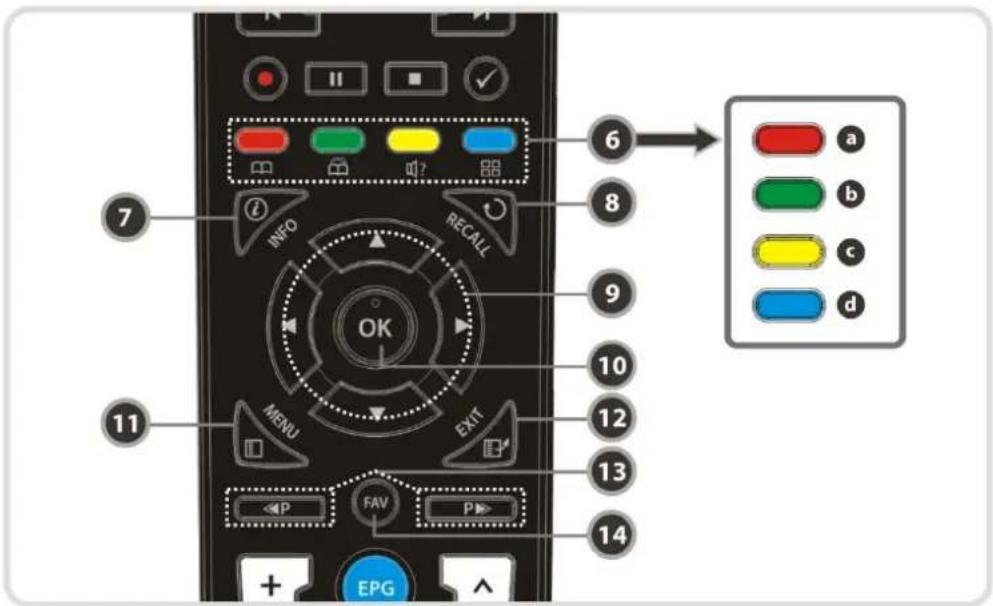

4.- Télécommande 14
5.- La programmation de la télécommande universelle....17

Schéma des raccordements (arrière du récepteur).... 18

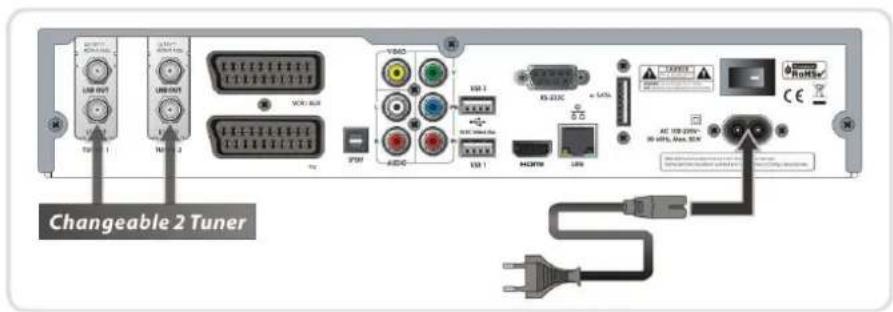

1.- Branchement du Récepteur à la tension de secteur 18

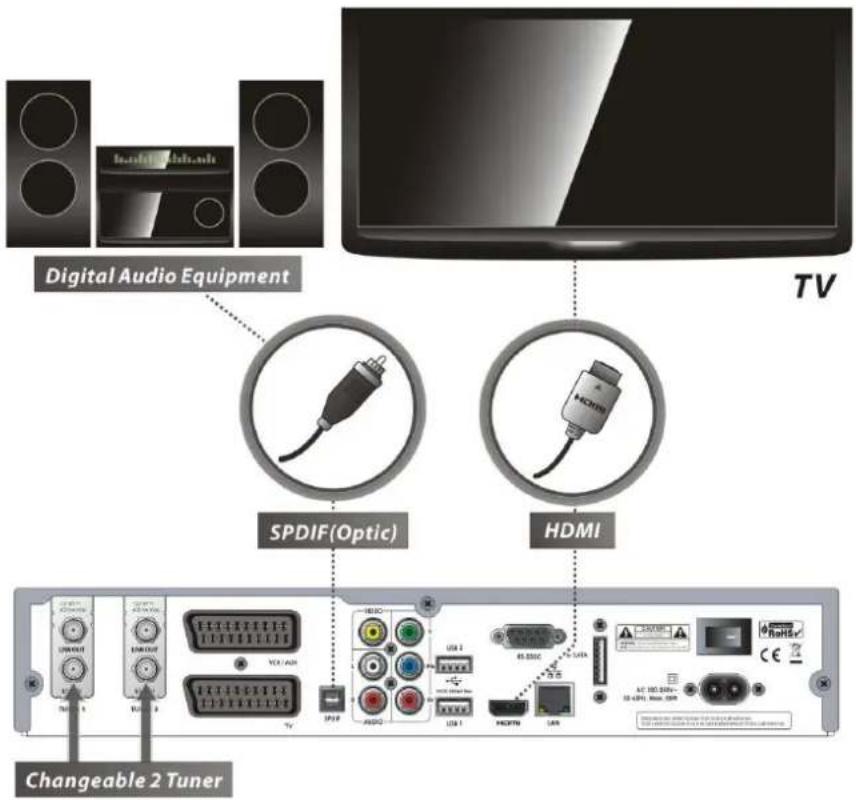

2.- Branchement du Récepteur au TV avec la sortie A/V numérique (HDMI) 18
3.- Branchement du Récepteur au TV avec la sortie A/V analogique.... 19

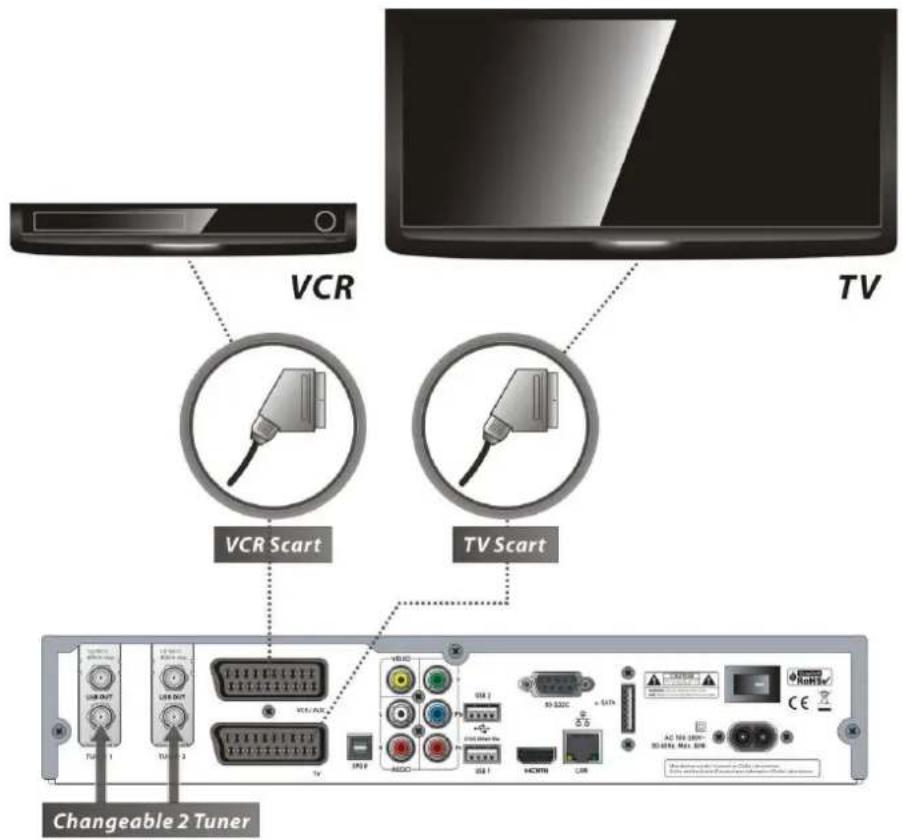

4.- Branchement du Récepteur au TV et VCR....20
5.- Raccordements à l'installation d'antennes ....21

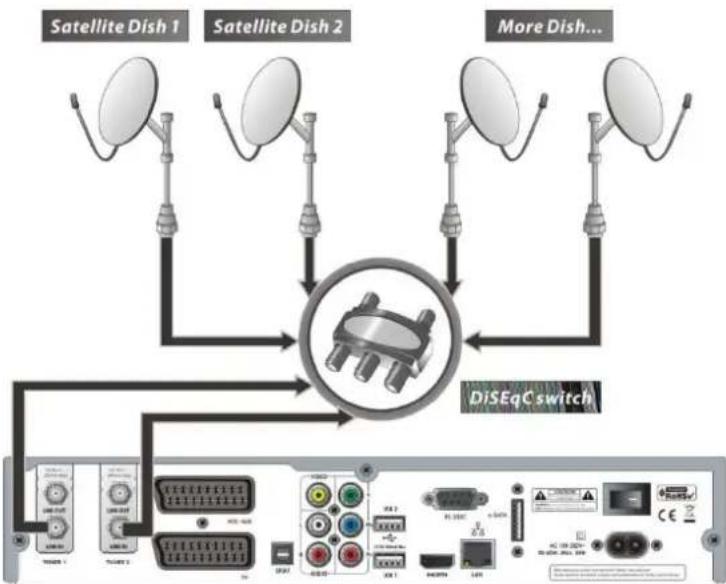

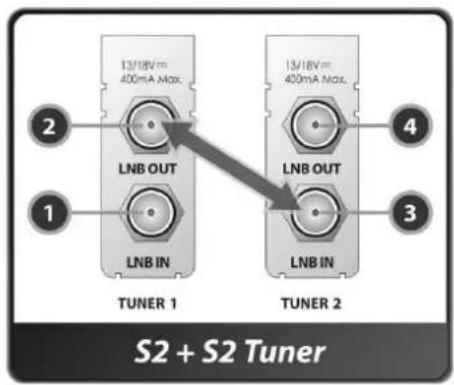

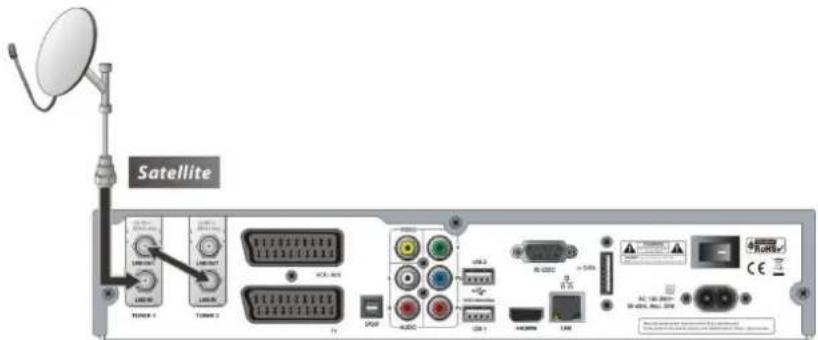

5.1 DVB-S2 + S2 (le satellite + le satellite) Tuner 21

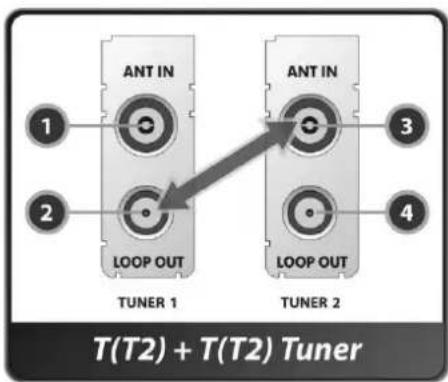

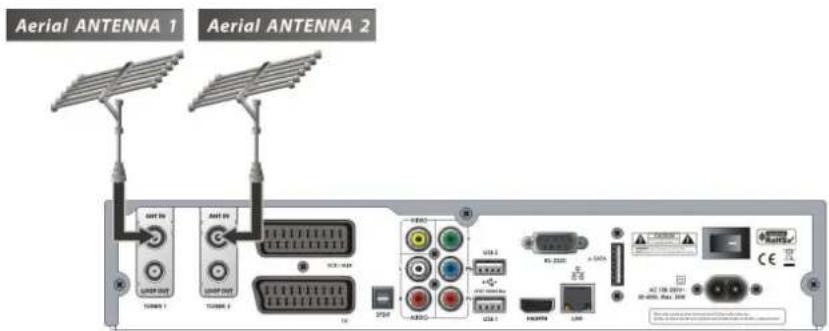

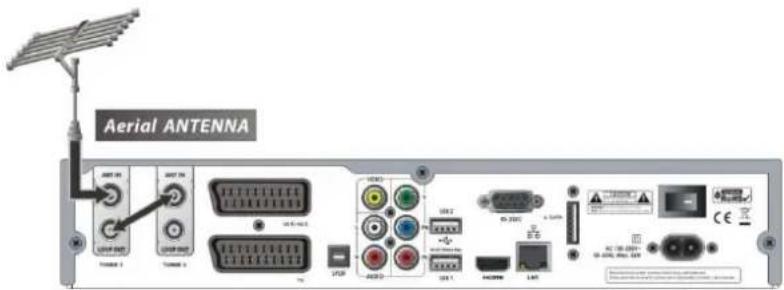

5.2 DVB-T (T2) + T (T2) (Terrestre + Terrestre) Tuner.... 22

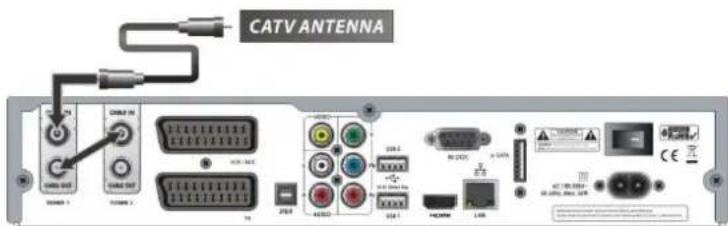

5.3 DVB-C + C (le câble + le câble) Tuner 22
5.4 DVB-S2 + T (T2) (le satellite + Terrestre) Tuner.... 23

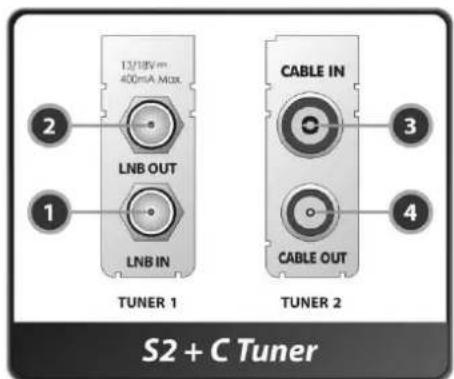

5.5 DVB-S2 + C (le satellite + le câble) Tuner....23
5.6 DVB-T (T2) + C (Terrestre + le câble) Tuner 23

Description des fonctions....24

1.- Choix de programme 24

1.1 avec le curseur des touches ▲ ou ▼ (haut / bas) 24
1.2 Avec la liste de programme 24
1.3 Avec la liste de programme Quick....25
1.4 Avec la touche Recall, retour au dernier programme choisi....26

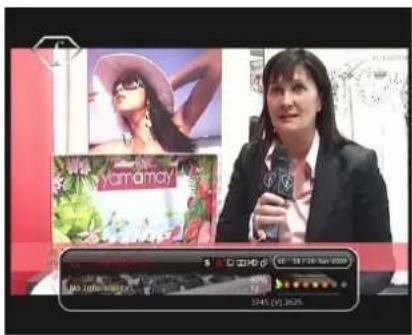

2.- Fenêtre Information....26

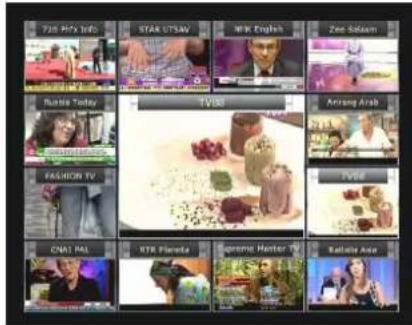

3.- Multi-Picture (image) la fonction. 26

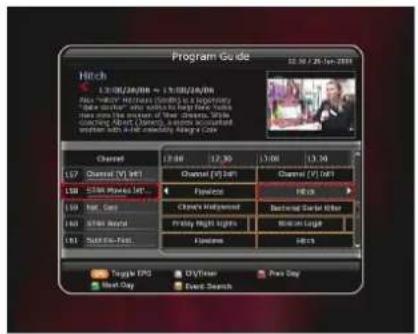

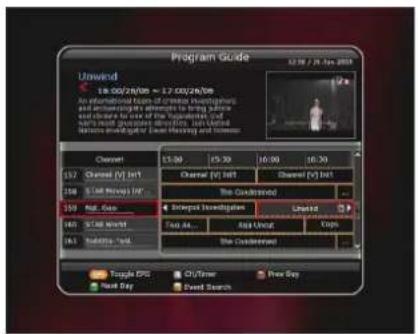

4.- Guide de programme électronique 26
5.- Groupes des Favoris....28

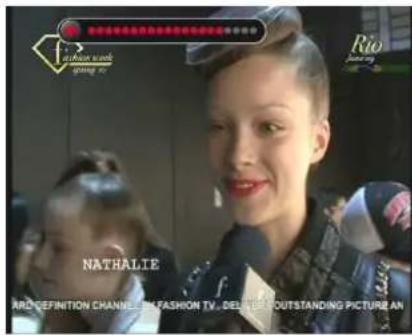

6.- Réglage du Volume....28

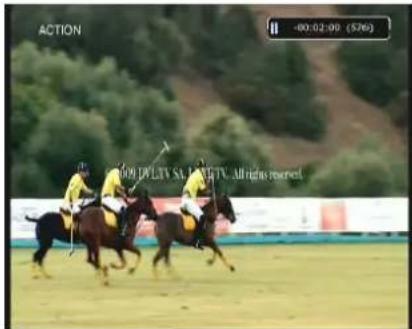

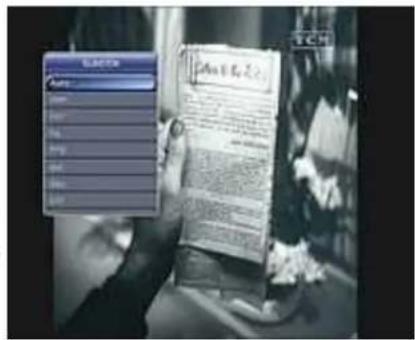

7.- Pause....28
8.- Sous-Titres....29

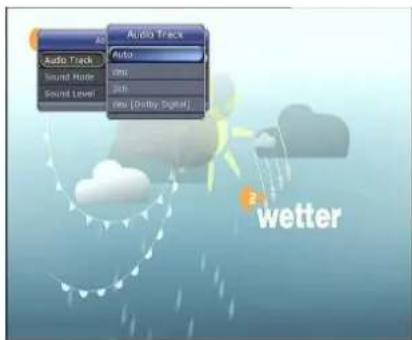

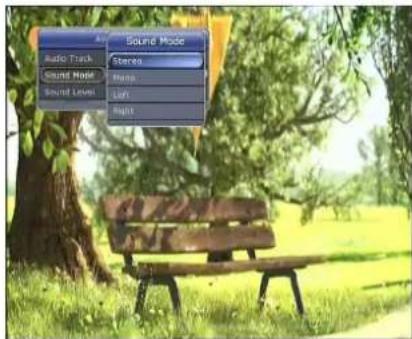

9.- Audio (la langue, bande de son et adaptation du volume). 29

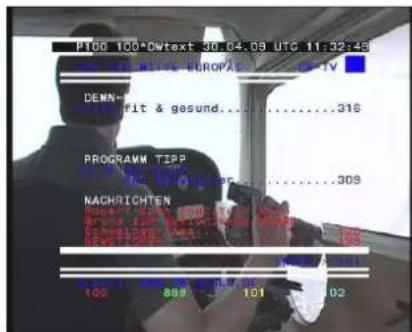

10.- Télétexte (TXT) 30

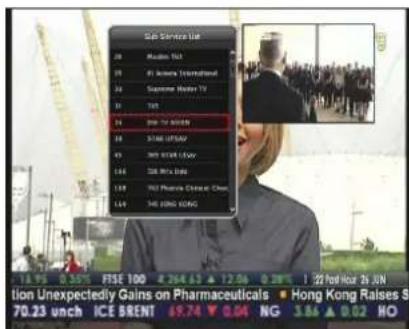

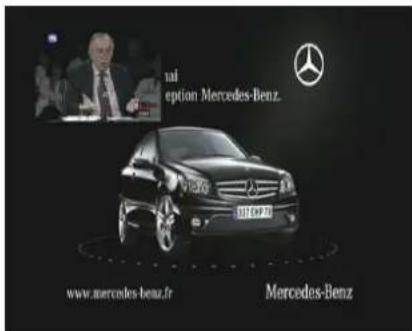

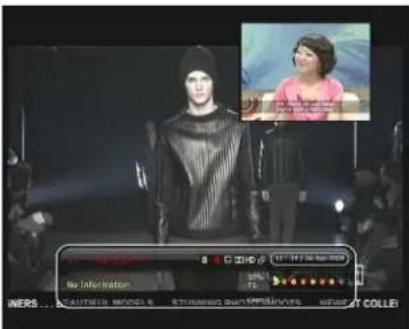

11.- PIP (l'image dans l'image) la fonction 30

PVR Fonctions (des enregistrements vidéo personnels) 32

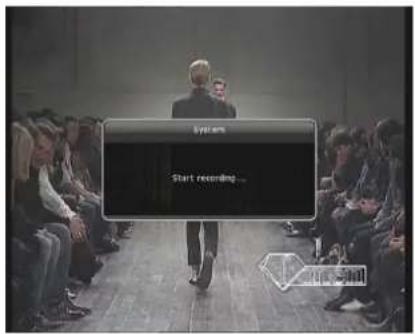

1.- Enregistrement....32

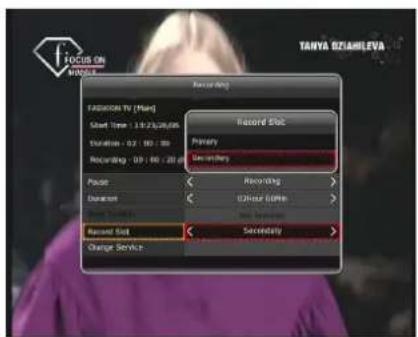

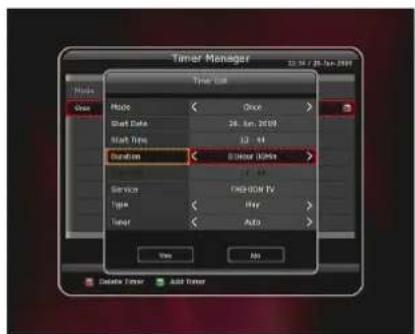

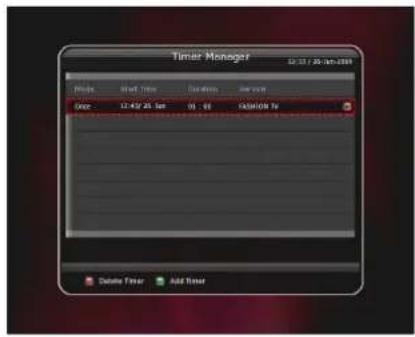

1.1 Options d'enregistrement 32

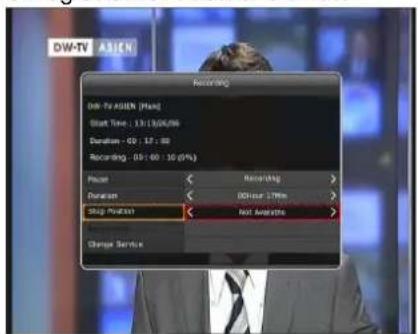

1.2 Autres options d'enregistrements 34
1.3 Enregistrement de longue durée 34

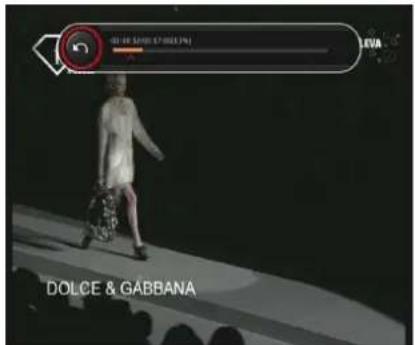

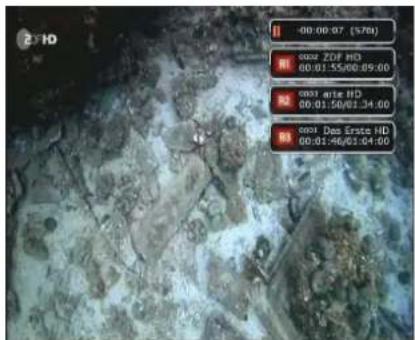

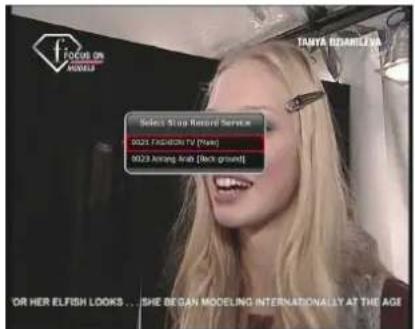

1.4 Pause pendant l'enregistrement....34

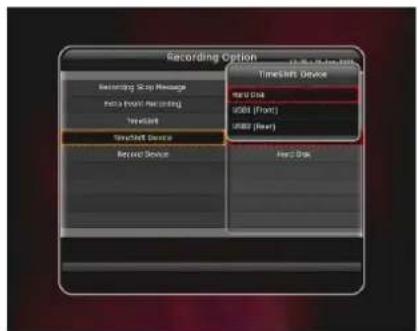

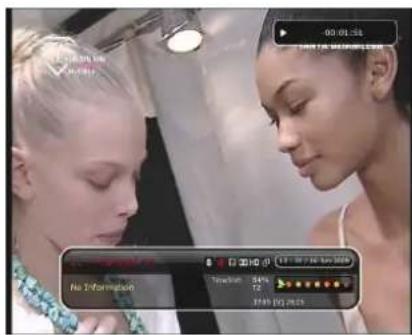

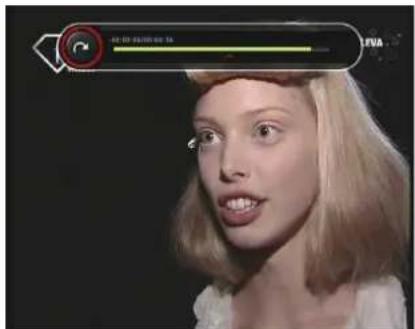

2.- Fonction Time-Shift (Start/Durée) 36

3.- Compte rendu (Play la liste) 37

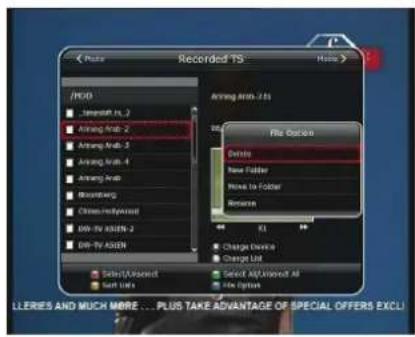

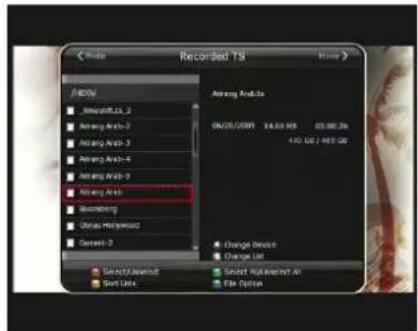

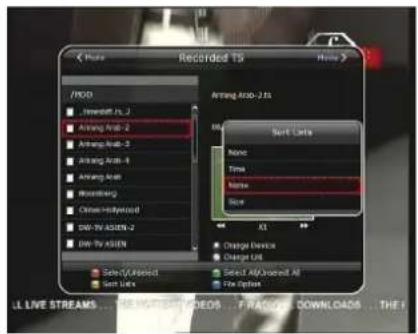

3.1 Fichiers enregistrés 37

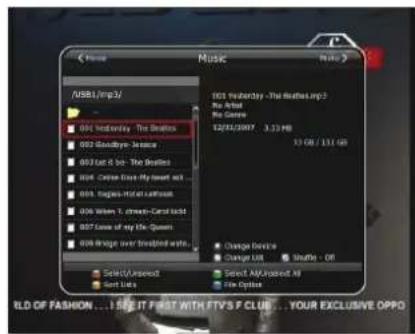

3.2 Fichiers importés 38
3.3 Musiques 38

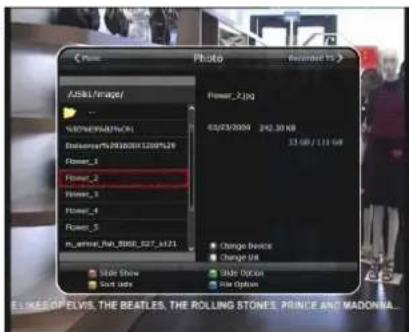

3.4 Photos....39

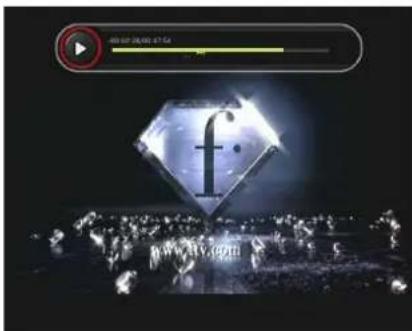

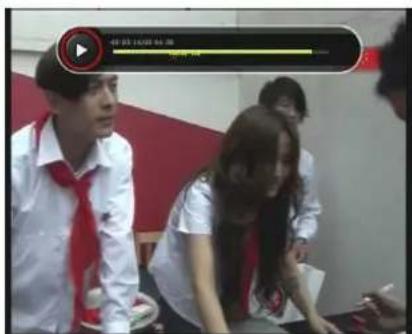

4.- Les Signets 39

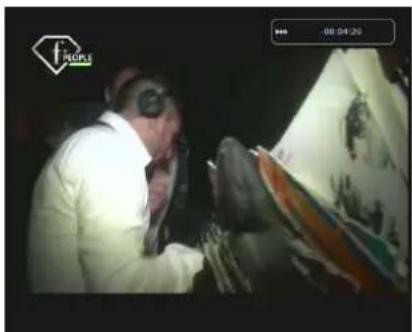

5.- Vitesse rapide (Avant/Arrière)....40

MENU Aperçu 41

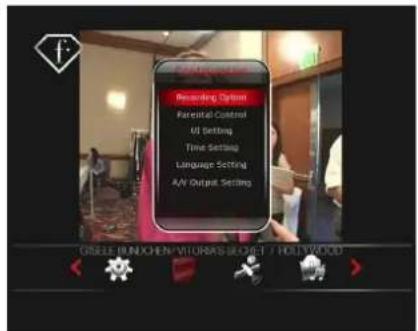

Le menu principal (description) 42

1.- Paramètres du Système 42

1.1 Moyens de stockage....42
1.2 Programmation 43

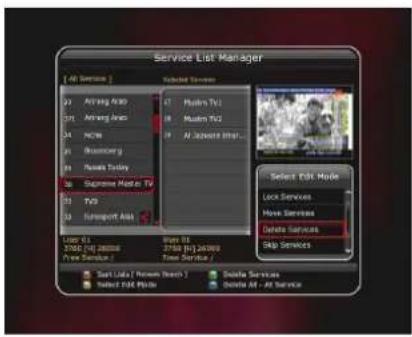

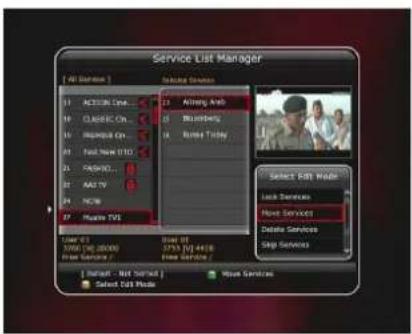

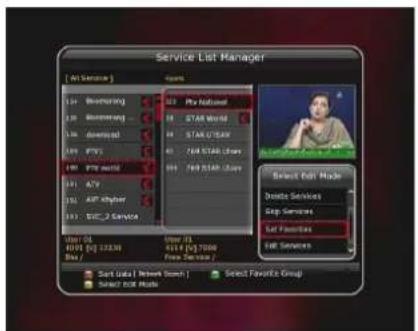

1.3 Liste de Chaînes....43

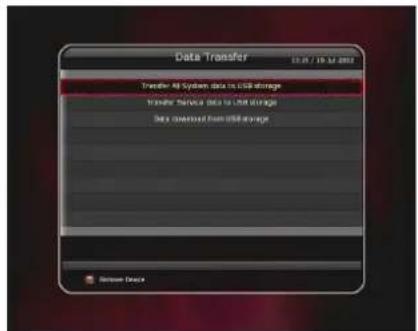

1.4 Transfert de données....45

2.-Configuration....46

2.1 Option d'enregistrement 46
2.2 Contrôle parental 47

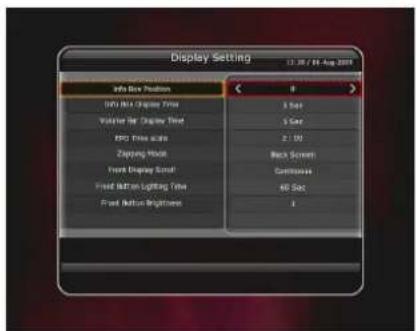

2.3 Réglages affichages 47

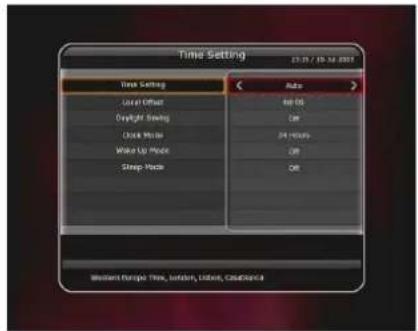

2.4 Réglage de l'heure 49
2.5 Réglage langue 49

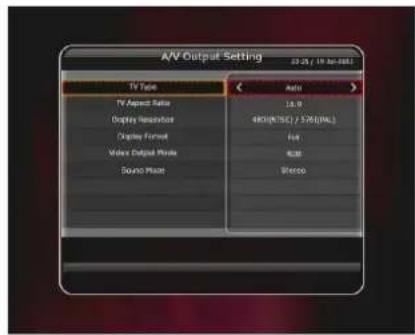

2.6 Réglage sortie AV 50

3.- Installation....51

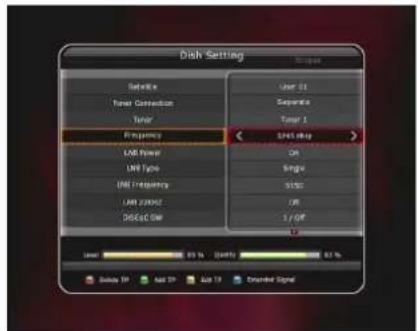

3.1 Antenne....52

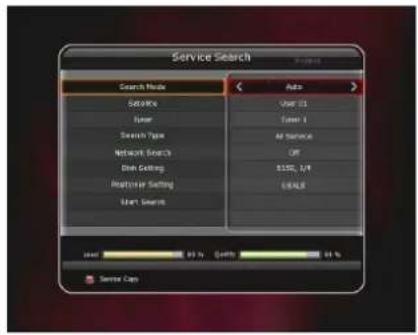

3.2 Recherche Satellite 55

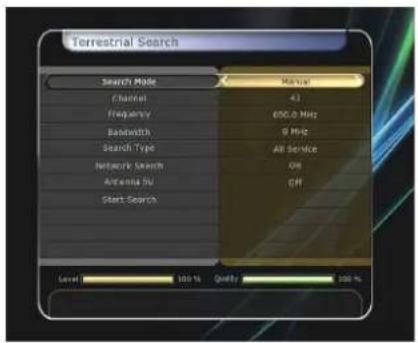

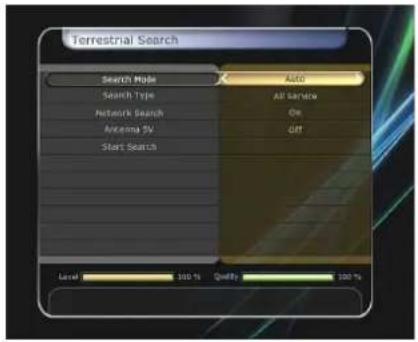

3.3 Recherche terrestre 57

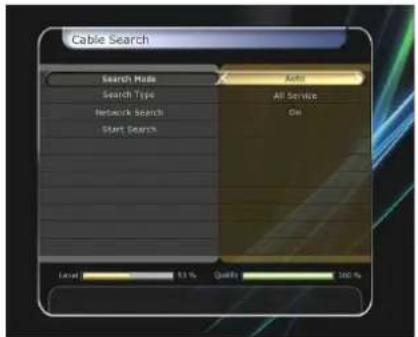

3.4 Recherche câble....58

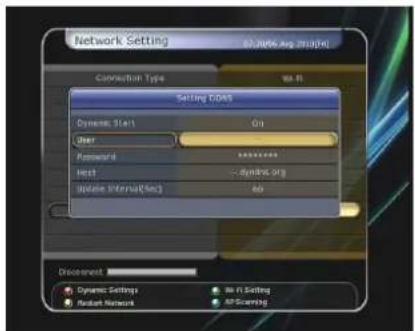

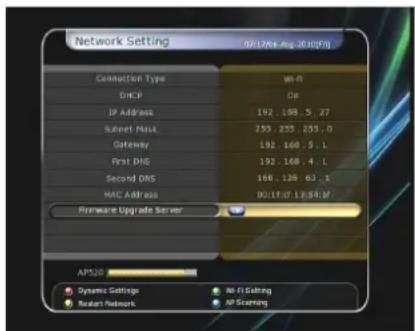

3.5 Network Setting 59
3.6 Réinitialisation système 59
3.7 Informations Système 60

4.- Utilitaires 60

4.1 Calculatrice 60

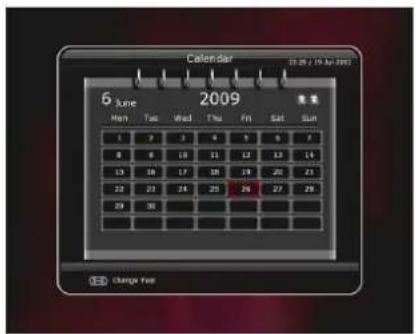

4.2 Calendrier 60

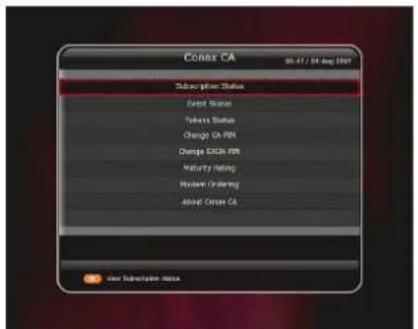

4.3 Cryptage (Conditional Access Système) 60

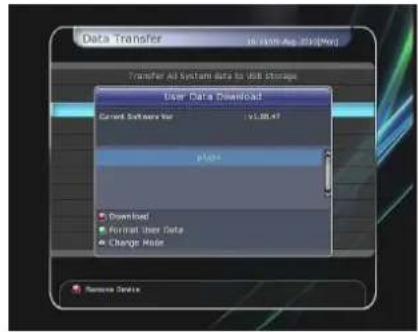

4.4 Plugin....61
4.-5 YouTube 63

Solution des problèmes 64

Données Techniques 65

Tableau des Codes pour Télécommandes Universelles 68

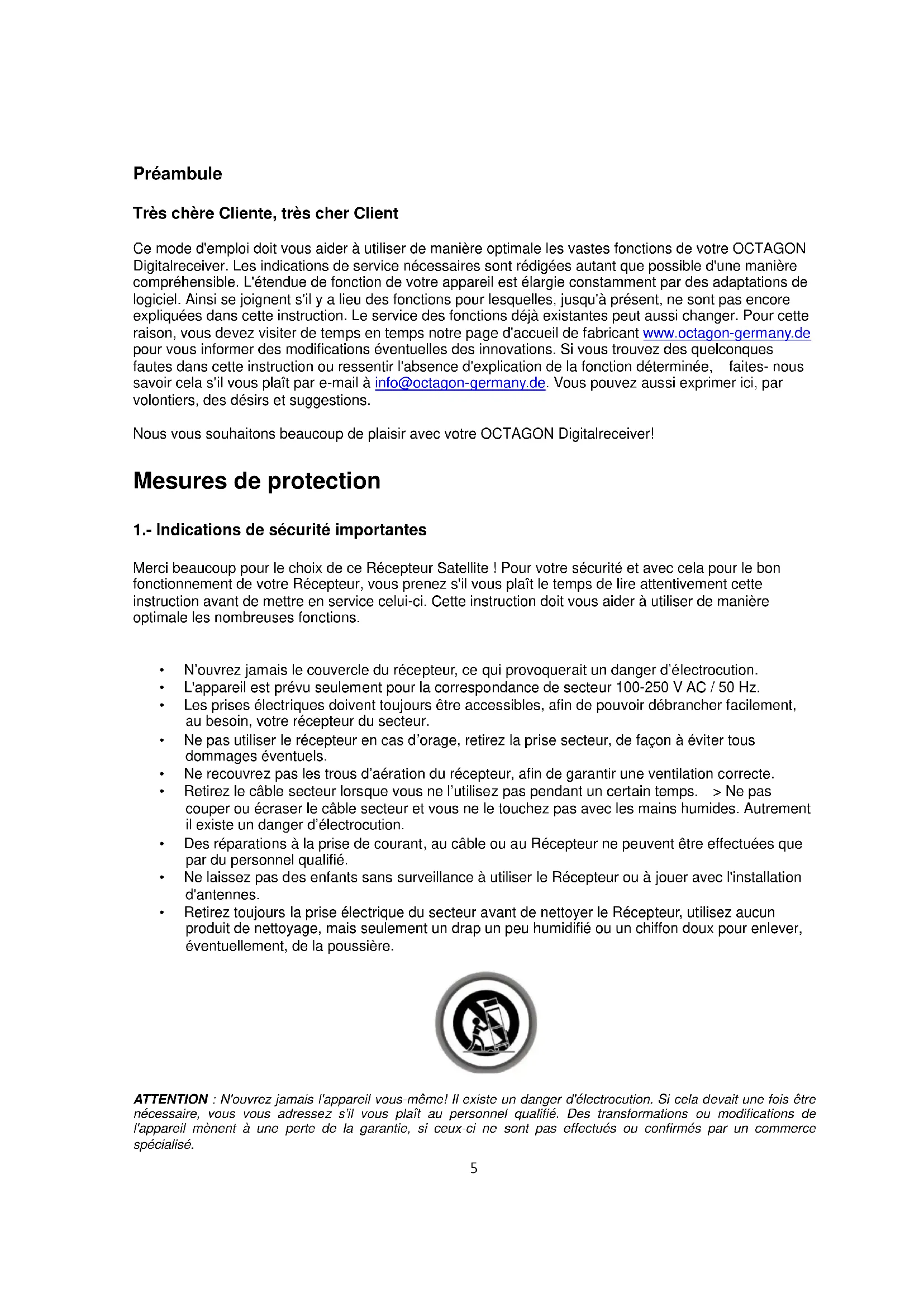

Très chère Cliente, très cher Client

Ce mode d'emploi doit vous aider à utiliser de manière optimale les vastes fonctions de votre OCTAGON Digitalreceiver. Les indications de service nécessaires sont rédigées autant que possible d'une manière compréhensible. L'étendue de fonction de votre appareil est élargie constamment par des adaptations de logiciel. Ainsi se joignent s'il y a lieu des fonctions pour lesquelles, jusqu'à présent, ne sont pas encore expliquées dans cette instruction. Le service des fonctions déjà existantes peut aussi changer. Pour cette raison, vous devez visiter de temps en temps notre page d'accueil de fabricant www.octagon-germany.de pour vous informer des modifications éventuelles des innovations. Si vous trouvez des quelconques fautes dans cette instruction ou ressentir l'absence d'explication de la fonction déterminée, faites- nous savoir cela s'il vous plaît par e-mail à [e-mail]. Vous pouvez aussi exprimer ici, par volontiers, des désirs et suggestions.

Nous vous souhaitons beaucoup de plaisir avec votre OCTAGON Digitalreceiver!

Mesures de protection

1.- Indications de sécurité importantes

Merci beaucoup pour le choix de ce Récepteur Satellite ! Pour votre sécurité et avec cela pour le bon fonctionnement de votre Récepteur, vous prenez s'il vous plaît le temps de lire attentivement cette instruction avant de mettre en service celui-ci. Cette instruction doit vous aider à utiliser de manière optimale les nombreuses fonctions.

• N'ouvrez jamais le couvercle du récepteur, ce qui provoquerait un danger d'électrocution.
  • L'appareil est prévu seulement pour la correspondance de secteur 100-250 V AC / 50 Hz.
• Les prises électriques doivent toujours être accessibles, afin de pouvoir débrancher facilement, au besoin, votre récepteur du secteur.
• Ne pas utiliser le récepteur en cas d'orage, retirez la prise secteur, de façon à éviter tous dommages éventuels.
• Ne recouvrez pas les trous d'aération du récepteur, afin de garantir une ventilation correcte.
• Retirez le câble secteur lorsque vous ne l'utilisez pas pendant un certain temps. > Ne pas couper ou écraser le câble secteur et vous ne le touchez pas avec les mains humides. Autrement il existe un danger d'électrocution.
• Des réparations à la prise de courant, au câble ou au Récepteur ne peuvent être effectuées que par du personnel qualifié.
• Ne laissez pas des enfants sans surveillance à utiliser le Récepteur ou à jouer avec l'installation d'antennes.
• Retirez toujours la prise électrique du secteur avant de nettoyer le Récepteur, utilisez aucun produit de nettoyage, mais seulement un drap un peu humidifié ou un chiffon doux pour enlever, éventuellement, de la poussière.

ATTENTION : N'ouvrez jamais l'appareil vous-même! Il existe un danger d'électrocution. Si cela devait une fois être nécessaire, vous vous adressez s'il vous plaît au personnel qualifié. Des transformations ou modifications de l'appareil mènent à une perte de la garantie, si ceux-ci ne sont pas effectués ou confirmés par un commerce spécialisé.

2.- Indication

Cet appareil est fabriqué sous le contrôle des standards de sécurité internationaux. Lisez les indications de sécurité suivantes avec soin.

Evitez toutes électrocutions, n'enlevez en aucun cas le couvercle supérieur (ou le panneau arrière). Aucune partie qui peut devenir de l'utilisateur de manière attendue n'est contenue. Les travaux d'entretien doivent être effectués seulement par des techniciens

Ce triangle lequel est placé sur le panneau arrière du Récepteur, vous avertit du risque couru de par la tension non isolée au niveau du châssis de l'appareil. Ne pas ouvrir l'appareil. Cette tension peut être si haute que le risque d'électrocution est réel. Il attire votre attention sur les indications d'entreprise et d'entretien importantes au niveau de la sécurité.

Cette caractéristique sur un produit doit faire remarquer que le produit ne devait pas être éliminé après l'expiration de sa durée d'utilisation avec les ordures ménagères. Pour éviter les dégâts causés à l'environnement possibles ou les dangers pour la personne par le traitement des déchets incontrôlé, séparez ce produit s'il vous plaît des autres

sortes de déchets. Contactez le marchand, chez qui vous avez acheté le produit, ou votre administration communale pour obtenir des informations à l'élimination des déchets conforme à l'environnement et au recyclage de ce produit.

Utilisateur privé:

Des détails sur des lieux groupés et aux procédés de recyclage écologiques possibles, vous demandez s'il vous plaît au marchand, chez qui vous avez acheté ce produit, ou aux administrations sur place.

Utilisateurs industriels:

Adressez-vous à votre fournisseur, et lisez les conditions d'exploitation générales du contrat de vente. Ce produit ne peut pas être éliminé avec les autres déchets industriels.

L'élimination correcte des batteries consommées (sont l'ordure spéciale!)

vous ne les jetez pas dans les ordures ménagères, mais vous les apportez à un lieu de récupération pour batteries usées!

Par la présente conformabilité,

L'entreprise OCTAGON Germany explique la concordance avec les lignes générales suivantes et les normes de ce produit :

Ligne générale de basse tension 2006/95/

Ligne générale au caractère conciliant électromagnétique 2004/108/EG

EN 55013 : 2001, A1:2003, A2:2006

EN 55020 : 2002, A1:2003, A2:2005

EN 61000-3-2 : 2000, 2006, A2:2005

EN 61000-3-3 : 1995, A1:2001, A2:2005

EN 60065 : 2002, A1:2006 Gerätetyp/Type: Digitaler HDTV Satellitenreceiver

Service :

OCTAGON Germany

Buendtenaecker 2

D-79730 Murg

Tel: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.octagon-germany.de

Garantie

Le temps de garantie correspond aux définitions légales.

Update par interface USB-pendant le transfert des données

jamais retirer la clef USB du récepteur. Cela peut provoquer des perturbations et un danger au niveau des fonctions du Récepteur.

3.- Copyright

Ce manuel est protégé par des lois de droit d'auteur. Toutes copies à l'usage et compte rendu de ce manuel en partie ou complet, sans le consentement écrit de l'autorisation par l'entreprise OCTAGON Germany, sont interdits.

4.- L'exclusion de responsabilité

Les fabricants, les distributeurs et les représentants ne sont pas de quelque manière, responsables du dommage causé par l'emploi des informations qui sont contenues dans ce manuel. L'instruction et les descriptions que ce manuel contient basent sur le temps. Le fabricant les actualise continuellement avec les nouvelles fonctions et la technologie. Toutes les spécifications dépendent de la modification sans informations préalables.

HDMI, le signe de firme HDMI et la définition de High interface des multi-moyens sont autorisés et la marque de fabrique protégée de HDMI, LLC. , inscrit sous la licence de Dolby Laboratories produit. Dolby et double D comme le symbole sont la marque de fabrique inscrite de Dolby Laboratories. Cet appareil comporte des technologies à la protection de droit d'auteur qui sont protégées par des brevets d'Etats-Unis et autres droits de la propriété intellectuelle. L'engagement de cette technologie à la protection de droit d'auteur doit être autorisé par Macrovision et est déterminé seulement pour l'usage familial et les buts d'annonces supplémentaires limités, si aucune autre autorisation de Macrovision n'existe.

Préambule

1.- Qualités d'Octagon SF1028P Twin HD – Noblence Tuner DVB-S/S2, Satellite

√ MPEG4 /MPEG2 - HD/SD & DVB-S2 /DVB-S conforme

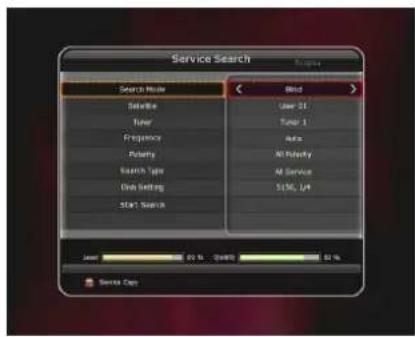

√ BlindScan (SD & HD)
√ Multi-LNB commutable par DiseqC- Version 1.0, 1.1, 1.2 et USALS

Tuner DVB-C, Câble (TV par câble)

√ MPEG4 /MPEG2 - HD/SD & DVB-C conforme

Tuner DVB-T2, Terrestre

√ MPEG4 /MPEG2 - HD/SD & DVB-T2 conforme

Aperçu des qualities

√ Double Tuner (enfichable) Full HDTV PVR Receiver (DVB-S/S2, DVB-C, DVB-T, DVB-T2)
√ H.264 / MPEG4 - HD/SD, DVB-S2 Double Tuner
√ Système d'exploitation Linux OS
√ Time-Shifting avec interne HDD (SATA) / externe HDD (e-SATA ou USB 2.0)
√ 3 Programmes d'enregistrement + 2 Programmes LIVE lecture (PIP)
√ Programmation simple EPG
√ 3 x Entrées USB 2.0 (MP3 Player & JPEG Viewer)
√ Support Xvid & MKV
√ Externe & Interne SATA Support
√ Interface-Ethernet (LAN 10/100MBit)
√ BlindScan ( SD/HD)
√ Alphanumérique premium VFD Display
√ Télécommande Universelle TV/SAT/ DVD
√ Multi-LNB commutable par DiseqC- Version 1.0, 1.1, 1.2 et USALS
√ OSD haute définition
√ Groupes Favoris - pour TV et Radio
√ Edition des chaînes (Effacer, déplacer, verrouiller, sauter)
√ OSD en différentes langues
√ Télétexte et Sous-Titres supports
√ 10.000 Programmes pour TV & Radio
√ Fonctions PIP et Multipicture (Image dans Image)
√ Protection Enfants
√ HDMI – Sortie Image et Son (576i, 576p, 720p, 1080i, 1080p)
√ YUV (Sorties Component)
√ Prises Cinch- AV- Signal (FBAS, Stereo-Audio)
√ FBAS, RGB und Y/C- Signal par SCART (TV)
√ Sortie Optique (SPDIF) pour Dolby
√ Software- Mise à jour des fonctions par USB/RS-232/Netzwerk
√ 2 CONAX CA et 2 CI PCMCIA
√ UNICABLE & FastScan Support
√ Consommation 1Watt Stand-by

2.- Accessoires inclus à la livraison

Contrôlez la livraison dans l'intégralité, avant de mettre l'appareil en service.

Mode d'emploi

ATTENTION : S'il vous plaît, adressez-vous à votre vendeur, si l'un des accessoires manque.

Il existe un danger de réaction chimique si la télécommande reste exposée aux rayonnements du soleil.

Description du Récepteur

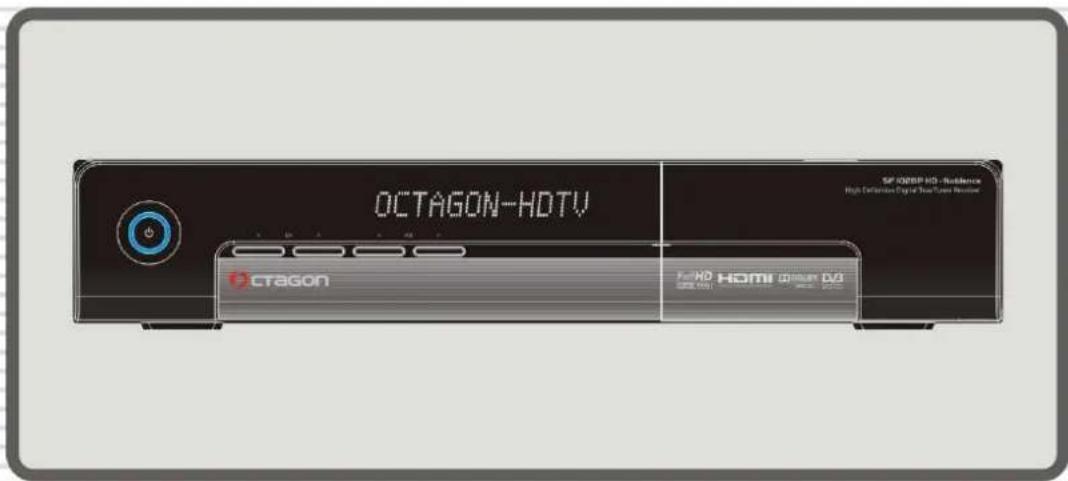

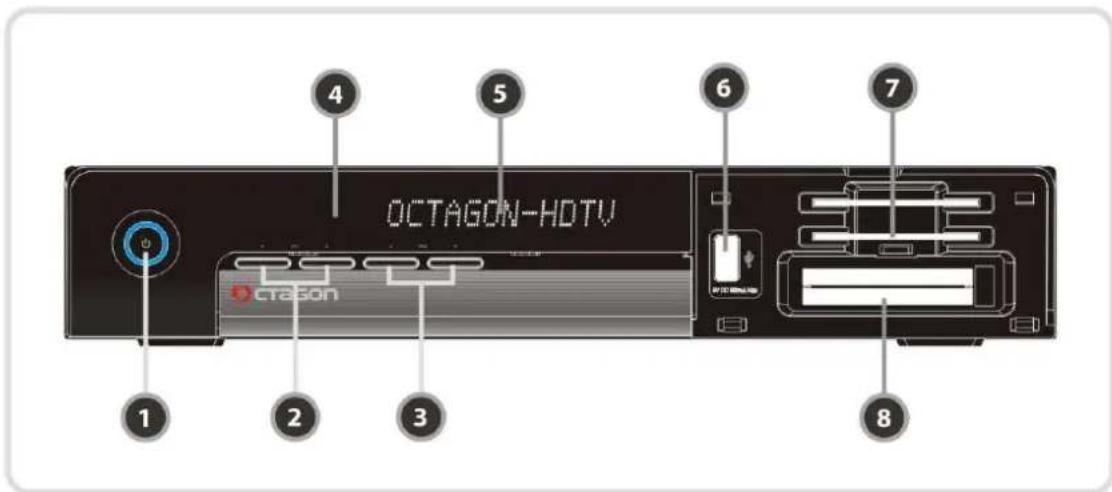

1.- Description de la partie frontale (face)

OCTAGON-HDTV cragon

1. Touche Power : Encl-/ Arrêt (ON/Standby)
2. CH ▼ / ▲ : En mode normal changement de programmes, en mode Menu navigation dans le Menu
3. Vol ◀ / ▶ : En mode normal réglage du Volume, en mode Menu navigation dans le Menu
4. IR Sensor : Entrée Infrarouge, cellule pour la télécommande
5. VFD Display : Des noms de programme et informations diverses sont indiqués dans le display VFD
6. USB (face) : USB- Entrée pour clef USB
7. Lecteur de carte: pour Smartcartes (2xConax)
8. CI Slot : pour Module Common Interface

2.- Les éléments du Display

1. Annonce signal FB LED : Si une touche est pressée sur la télécommande, le LED s'allume.
2. Information : Des noms de programme sont indiqués.

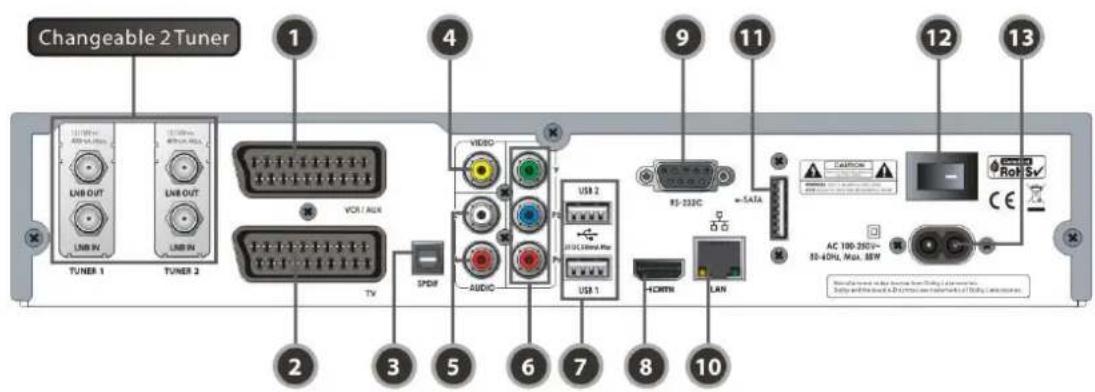

3.- Côté arrière (raccordements)

Deux (Twin) Tuners peuvent être incorporés en combinaisons différentes. Pour l'installation professionnelle, vous demandez s'il vous plaît à votre commerce spécialisé.

LAMB OUT LAMB TURNOX 1 LAMB OUT LAMB TURNOX 2 S2 + S2

1. VCR SCART : Raccordement pour Vidéorecorder ou DVD-Player/Recorder
2. TV SCART : Raccordement pour appareil TV
3. SPDIF : Sortie Digitale Audio- optique (AC3)
4. VIDEO : Video (analog, Composite sortie Video / Jaune)
5. AUDIO L/R : Raccordement Audio (analog, Stereo, sortie Audio / blanc, rouge)
6. Component : Sortie component (YPbBr) YUV
7. USB : USB- Entrées clefs USB- (2x)
8. HDMI : Sortie HDMI au Téléviseur
9. RS-232C : Interface Série (STB > PC) pour Firmware update & Transfert de données
10. Ethernet : Raccordement Internet 10/100Mbit (LAN-Netzwerk)
11. e-SATA : e-SATA raccordement pour mémoire externe (HDD -Disque dur)
12. A/C Switch : Interrupteur secteur (220V)
13. A/C power cable socket : Pour raccordement du câble secteu

Tuner DVB-S2 + S2, satellite

[ TUNER1] à gauche

1. LNB IN (entrée)

Entrée pour le Tuner1

2. LNB OUT (sortie)

la sortie pour le tuner 1. Ponter (loop-through) au tuner2 (LNB IN- entrée).

Un récepteur supplémentaire peut être branché

[TUNER2] à droite

3. LNB IN (entrée)

entrée pour le tuner2 ponter (loop-through) du tuner1. (Tuner1 LNB OUT > tuner 2 LNB IN).

4. LNB OUT (sortie)

sortie pour le syntoniseur 2, un récepteur supplémentaire peut être branché.

Tuner DVB-T(T2) + T(T2), Terrestre

[ TUNER 1 ] gauche

1. ANT IN (Entrée)

Entrée du Tuner 1

2. LOOP OUT (Sortie)

Sortie pour Tuner 1. Ponter (loop-through) au Tuner 2 (ANT IN -Entrée).

[ TUNER 2 ] droite

3. ANT IN (Entrée)

Entrée pour Tuner 2. Ponter (loop-through) du tuner 1. (Tuner 1 LOOP OUT > Tuner 2 ANT IN).

4. LOOP OUT (Sortie)

Sortie pour Tuner 2. Un récepteur supplémentaire peut être branché.

Tuner DVB-C + C, Câble (TV par câble)

[ TUNER 1 ] gauche

1. CABLE IN (Entrée)

Entrée pour Tuner 1

2. CABLE OUT (Sortie)

Sortie pour Tuner 1. Ponter (loop-through) au Tuner 2 (CABLE IN –Entrée).

[ TUNER 2 ] droite

3. CABLE IN (Entrée)

Entrée pour Tuner 2. Ponter (loop-through) du Tuner 1. (Tuner 1 CABLE OUT > Tuner 2 CABLE IN).

4. CABLE OUT (Sortie) Sortie pour Tuner 2. Un récepteur supplémentaire peut être branché.

13/18V = 400mA Max. LNB OUT LNB IN TUNER 1 13/18V = 400mA Max. LNB OUT LNB IN TUNER 2 4 3 S2 + S2 Tuner

ANT IN LOOP OUT TUNER 1 ANT IN LOOP OUT TUNER 2 T(T2) + T(T2) Tuner

CABLE IN CABLE OUT TUNER 1 CABLE IN CABLE OUT TUNER 2 C + C Tuner

Tuner DCB-S2 + T(T2), satellite + Terrestre

[ TUNER1] à gauche

1. LNB IN (entrée)

Entrée pour le Tuner1

2. LNB OUT (sortie)

la sortie pour le tuner 1. Ponter (loop-through) au tuner2 (LNB IN- entrée).

Un récepteur supplémentaire peut être branché.

[ TUNER 2 ] droite

3. ANT IN (Entrée)

Entrée pour Tuner 2. Ponter (loop-through) du tuner 1. (Tuner 1 LOOP OUT > Tuner 2 ANT IN).

4. LOOP OUT (Sortie)

Sortie pour Tuner 2. Un récepteur supplémentaire peut être branché.

13/18V 400mA Max. LNB OUT LNB IN TUNER 1 ANT IN LOOP OUT TUNER 2 S2 + T(T2) Tuner

Tuner DVB-S2 + C, satellite + Câble (TV par câble)

[ TUNER1] à gauche

1. LNB IN (entrée)

Entrée pour le Tuner1

2. LNB OUT (sortie)

la sortie pour le tuner 1. Ponter (loop-through) au tuner2 (LNB IN- entrée).

Un récepteur supplémentaire peut être branché.

13/18V mm 400mA Max. LNB OUT LNB IN TUNER 1 CABLE IN CABLE OUT TUNER 2 S2 + C Tuner

[ TUNER 2 ] droite

3. CABLE IN (Entrée)

Entrée pour Tuner 2. Ponter (loop-through) du Tuner 1. (Tuner 1 CABLE OUT > Tuner 2 CABLE IN).

1. CABLE OUT (Sortie) Sortie pour Tuner 2. Un récepteur supplémentaire peut être branché.

Tuner DVB-T(T2) + C, Terrestre + Câble (TV par câble)

[ TUNER 1 ] gauche

1. ANT IN (Entrée)

Entrée du Tuner 1

2. LOOP OUT (Sortie)

Sortie pour Tuner 1. Ponter (loop-through) au Tuner 2 (ANT IN -Entrée).

[ TUNER 2 ] droite

3. CABLE IN (Entrée)

Entrée pour Tuner 2. Ponter (loop-through) du Tuner 1. (Tuner 1 CABLE OUT > Tuner 2 CABLE IN).

1. CABLE OUT (Sortie) Sortie pour Tuner 2. Un récepteur supplémentaire peut être branché.

ANT IN LOOP OUT TUNER 1 CABLE IN CABLE OUT TUNER 2 T(T2) + C Tuner

4.- Télécommande

1 2 3 TV STB DVD 4 V.Format a SLEEP b TV/RAD c Resolution d Source 5 V.Format SLEEP TV/RAD Resolution Source Time II ✓ f ✓ g II h i

1. POWER : SAT-Receiver Encl. / Arrêt
2. MUTE : Son Encl. / Arrêt
3. TOUCHE UNIVERSELLE

a.TV : Fonctions pour télécommande TV

b.STB : Fonctions pour télécommande récepteur SAT
c.DVD : Fonctions pour télécommande appareils DVD

1. MODUS

a. V.Format : Commutation Video-Format (4:3 / 16:9)
b. Sleep : Réglages du Sleep-Timer
c. TV/RADIO : Choix du mode TV ou Radio
d. Resolution : Réglage de la résolution: 576i > 576p > 720p > 1080i > 1080p

1. Symboles des touches

a. ◀ : La marche arrière rapide – chaque activité augmente la marche arrière
b. ▶ : Avance rapide – chaque activité augmente l'avance rapide
c. |◀ : Saut des Titres MP3.
d. ▶I: Passage au prochain Titre
e. ▷: Lecture normale
f. Ⓞ : Départ de l'enregistrement
g. √ : Répétition
h. II : PAUSE
i. ■ : STOP

7 INFO RECALL OK 11 MENU EXIT P FAV P▶ 6 a b c d 12 13 14

6. Touches coloré

a. ROUGE : Fonctions diverses dans le menu. Classement dans des listes d'émetteur. Veille dans EPG.

b. VERTS : Sauts au signet (signet) le plus près. Fonctions diverses dans le menu. Editer des favoris dans les listes des chaînes.

c. JAUNE : Audio règle le mode de son. Fonctions diverses dans le menu. Recherche d'émetteur dans la liste des chaînes.

d.BLEU : Options dans la liste d'émetteur. Fonctions diverses dans le menu. Canaux d'option le choix. Multipicture (image multiple) les fonctions.

1. INFO i: Fenêtre d'information du programme courant. Activer deux fois pour le détail de l'info.

2. RECALL ⬇ : Retour au dernier programme visualisé.

9. Touches de navigation

a. ▲ & ▼ : Haut / Bas

b. ◀ & ▶ : Gauche / Droite

1. OK : Indique la liste des programmes. Dans le Menu, confirmation d'une action.

2. MENU : Ouverture ou fermeture du Menu principal.

3. EXIT : Sortie du Menu ou fermeture d'une fenêtre.

4. ◀ P & P ▶ : Avance ou recul des pages. Change la position de l'image dans (PIP).

5. FAV : Changement des listes de Favoris.

15 17 18 + EPG VOL CH - 19 20 21 0 22 a b c

1. VOL + und VOL - : Volume plus haut + Volume plus bas.
2. CH ▲ & CH ▼: Choix dans la liste des programmes haut/bas (TV/Radio).
3. EPG : Guide programme électronique
4. Playlist : Indication du contenu dans SATA HDD Disque dur & Clef USB. (Playlist)
5. Touche Image dans Image (PIP)

a. PIP (Image dans Image) : Ouverture de la fenêtre PIP.
b. PIP Echange : Changement entre schéma principal et pré-schéma. (PIP Swap)
c. PIP Liste des programmes : La liste des programmes du pré-schéma est indiquée.

1. Touches Numériques : Demande directe des numéros de programmes et chiffres.
2. Sous-Titres : L'annonce des sous-titres (multilingues).
3. Télétexte : Ouverture du Télétexte.

5.- La programmation de la télécommande universelle

INDICATION : Au cas où pendant la programmation au cours de 10 secondes aucune demande ne se produise, le mode est détaché.

1. Demande Code direct

1. Allumez votre appareil souhaité.(TV / DVD / VCR)
2. la touche de l'appareil correspondant et la touche O.K. simultanément pour au moins 2 secondes, le LED dans la touche d'appareils s'allume 2 fois.
3. Entrez le code de 3 chiffres. Vous trouvez (les codes à votre appareil dans le tableau de code à la fin du mode d'emploi) Si vous avez entré un code correcte, le LED de la touche s'allume 2 fois et l'appareil se coupe.
4. Si vous avez entré un faux code le LED de la touche s'allume seulement 1 fois.

2. Recherche automatique du Code

1. Allumez votre appareil souhaité.(TV / DVD / VCR)
2. Pressez la touche de l'appareil correspondant et la touche O.K. simultanément pour au moins 2 secondes, le LED dans la touche d'appareils s'allume 2 fois.
3. Pressez la touche en haut ou de Runter pendant 10 secondes et le mode de recherche est activé.
4. Pressez à nouveau la touche (Hoch/Runter) jusqu'à l'arrêt de l'appareil.
5. Si votre appareil se coupe, pressez la touche O.K. le LED s'allume 2 fois et la programmation est terminée.

3. Voir le numéro du code

1. Pressez la touche de l'appareil correspondant et la touche O.K. simultanément pour au moins 2 secondes, le LED dans la touche d'appareils s'allume 2 fois.
2. Pressez la touche d'info au cours de 3 secondes. Le LED dans la touche d'appareils brille conformément au numéro de code pour l'appareil. Le code est distribué dans trois groupes optiques (à 0, le LED s'allume 10fois).

Schéma des raccordements (arrière du récepteur)

1.- Branchement du Récepteur à la tension de secteur (câble de raccordement 220V)

- Raccordez le Récepteur à la prise de courant (AC220V) par l'intermédiaire du câble secteur (câble de raccordement 220V) fourni.

2.- Branchement du Récepteur au TV avec la sortie A/V numérique (HDMI

• Raccordez le Récepteur au téléviseur par l'intermédiaire du câble HDMI.
• Raccordez la sortie SPDIF vers l'entrée correspondante de votre installation audio Numérique

Digital Audio Equipment SPDIF(Optic) HDMI Changeable 2 Tuner

Selon votre équipement audio, il existe de différentes possibilités pour le raccordement au Récepteur. Pour le meilleur résultat possible, vous consultez le mode d'emploi de votre appareil. Nous recommandons l'application d'un câble HDMI à la correspondance de votre téléviseur HD.

3.- Branchement du Récepteur au TV avec la sortie A/V analogique

Les possibilités différentes sont à votre choix :

● Raccordez Haut du formulaire la prise SCART TV à l'entrée SCART de votre téléviseur.
- Autre raccordement par prises Component.
- Autre raccordement sorties vidéo (jaune) et audio (L+R) sur l'entrée correspondante du téléviseur.

INDICATION : Pour la correspondance d'une télé numérique, l'application des sorties de composants (YUV) est recommandée. La correspondance SCART est recommandée pour les appareils de télé analogiques. Le vidéo, la sortie peut être utilisée également pour les appareils de télé analogiques. La vidéo HD peut être transmise sur la sortie SCART ou la sortie vidéo seulement dans la résolution standard.

4.- Branchement du Récepteur au TV et VCR

• Raccordez la sortie TV-SCART à l'entrée SCART du téléviseur.
• Raccordez l'entrée VCR-SCART avec la sortie SCART de l'appareil VCR.

5.- Raccordements à l'installation d'antennes

5.1 DVB-S2 + S2 (Satellite + Satellite) Tuner

- Raccordement d'une antenne SAT au Tuner avec Loop-through câble.

Satellite TOMATO 1 TOMATO 2 USB 400 USB 3 USB 2 USB 1 USB 2 USB 3 USB 4 USB 5 USB 6 USB 7 USB 8 USB 9 USB 10 USB 11 USB 12 USB 13 USB 14 USB 15 USB 16 USB 17 USB 18 USB 19 USB 20 USB 21 USB 22 USB 23 USB 24 USB 25 USB 26 USB 27 USB 28 USB 29 USB 30 USB 31 USB 32 USB 33 USB 34 USB 35 USB 36 USB 37 USB 38 USB 39 USB 40 USB 41 USB 42 USB 43 USB 44 USB 45 USB 46 USB 47 USB 48 USB 49 USB 50 USB 51 USB 52 USB 53 USB 54 USB 55 USB 56 USB 57 USB 58 USB 59 USB 60 USB 61 USB 62 USB 63 USB 64 USB 65 USB 66 USB 67 USB 68 USB 69 USB 70 USB 71 USB 72 USB 73 USB 74 USB 75 USB 76 USB 77 USB 78 USB 79 USB 80 USB 81 USB 82 USB 83 USB 84 USB 85 USB 86 USB 87 USB 88 USB 89 USB 90 USB 91 USB 92 USB 93 USB 94 USB 95 USB 96 USB 97 USB 98 USB 99 USB100

● Raccordement de chaque Antenne SAT à chaque Tuner (1+2)

Satellite Dish 1 Satellite Dish 2

Raccordement de plusieurs Antennes SAT par le branchement d'un commutateur DiSEqC

5.2 DVB-T (T2) + T (T2) (Terrestre + Terrestre) Tuner

- Raccordement d'une antenne aux Tuners avec Loop-through câble.

Aerial ANTENNA UNIT 10 UNIT 20 UNIT 30 UNIT 40 UNIT 50 UNIT 60 UNIT 70 UNIT 80 UNIT 90 UNIT 100 UNIT 110 UNIT 120 UNIT 130 UNIT 140 UNIT 150 UNIT 160 UNIT 170 UNIT 180 UNIT 190 UNIT 200 UNIT 210 UNIT 220 UNIT 230 UNIT 240 UNIT 250 UNIT 260 UNIT 270 UNIT 280 UNIT 290 UNIT 300 UNIT 310 UNIT 320 UNIT 330 UNIT 340 UNIT 350 UNIT 360 UNIT 370 UNIT 380 UNIT 390 UNIT 400 UNIT 410 UNIT 420 UNIT 430 UNIT 440 UNIT 450 UNIT 460 UNIT 470 UNIT 480 UNIT 490 UNIT 500 UNIT 510 UNIT 520 UNIT 530 UNIT 540 UNIT 550 UNIT 560 UNIT 570 UNIT 580 UNIT 590 UNIT 600 UNIT 610 UNIT 620 UNIT 630 UNIT 640 UNIT 650 UNIT 660 UNIT 670 UNIT 680 UNIT 690 UNIT 700 UNIT 710 UNIT 720 UNIT 730 UNIT 740 UNIT 750 UNIT 760 UNIT 770 UNIT 780 UNIT 790 UNIT 800 UNIT 810 UNIT 820 UNIT 830 UNIT 840 UNIT 850 UNIT 860 UNIT 870 UNIT 880 UNIT 890 UNIT 900 UNIT 910 UNIT 920 UNIT 930 UNIT 940 UNIT 950 UNIT 960 UNIT 970 UNIT 980 UNIT 990 UNIT 1000

● Raccordement de deux antennes sur chaque Tuner (1+2)

Aerial ANTENNA 1 Aerial ANTENNA 2 OFF TO U/R/P OUT TURBES 1 OFF TO U/R/P OUT TURBES 2 USB 10.4kV USB 1 USB 2 USB 3 USB 4 USB 5 USB 6 USB 7 USB 8 USB 9 USB 10 USB 11 USB 12 USB 13 USB 14 USB 15 USB 16 USB 17 USB 18 USB 19 USB 20 USB 21 USB 22 USB 23 USB 24 USB 25 USB 26 USB 27 USB 28 USB 29 USB 30 USB 31 USB 32 USB 33 USB 34 USB 35 USB 36 USB 37 USB 38 USB 39 USB 40 USB 41 USB 42 USB 43 USB 44 USB 45 USB 46 USB 47 USB 48 USB 49 USB 50 USB 51 USB 52 USB 53 USB 54 USB 55 USB 56 USB 57 USB 58 USB 59 USB 60 USB 61 USB 62 USB 63 USB 64 USB 65 USB 66 USB 67 USB 68 USB 69 USB 70 USB 71 USB 72 USB 73 USB 74 USB 75 USB 76 USB 77 USB 78 USB 79 USB 80 USB 81 USB 82 USB 83 USB 84 USB 85 USB 86 USB 87 USB 88 USB 89 USB 90 USB 91 USB 92 USB 93 USB 94 USB 95 USB 96 USB 97 USB 98 USB 99 USB 100

5.3 DVB-C + C (le câble + le câble) Tuner

● Raccordement CATV- Câble au Tuner avec Loop-through câble

CATV ANTENNA SOMES 1 SOMES 2 USB 1 USB 2 USB 3 USB 4 USB 5 USB 6 USB 7 USB 8 USB 9 USB 10 USB 11 USB 12 USB 13 USB 14 USB 15 USB 16 USB 17 USB 18 USB 19 USB 20 USB 21 USB 22 USB 23 USB 24 USB 25 USB 26 USB 27 USB 28 USB 29 USB 30 USB 31 USB 32 USB 33 USB 34 USB 35 USB 36 USB 37 USB 38 USB 39 USB 40 USB 41 USB 42 USB 43 USB 44 USB 45 USB 46 USB 47 USB 48 USB 49 USB 50 USB 51 USB 52 USB 53 USB 54 USB 55 USB 56 USB 57 USB 58 USB 59 USB 60 USB 61 USB 62 USB 63 USB 64 USB 65 USB 66 USB 67 USB 68 USB 69 USB 70 USB 71 USB 72 USB 73 USB 74 USB 75 USB 76 USB 77 USB 78 USB 79 USB 80 USB 81 USB 82 USB 83 USB 84 USB 85 USB 86 USB 87 USB 88 USB 89 USB 90 USB 91 USB 92 USB 93 USB 94 USB 95 USB 96 USB 97 USB 98 USB 99 USB100

- Raccordement de deux CATV-Câble sur chaque Tuner (1+2)

CATV ANTENNA 1 CATV ANTENNA 2

5.4 DVB-S2 + T (T2) (le satellite + Terrestre) Tuner

● Raccordement d'une antenne Sat à l'entrée LNB-IN du Tuner-Sat.
● Raccordement d'une antenne à l'entrée ANT IN du Tuner-Antenne.

Satellite Aerial ANTENNA TUMBER 1 TUMBER 2 VDDI 1.000 USB USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 1 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 2 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 3 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 4 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5 USB 5

5.5 DVB-S2 + C (le satellite + le câble) Tuner

● Raccordement d'une Antenne- Sat à l'entrée LNB-IN du Tuner Sat
● Raccordement CATV- Câble au Tuner CABLE IN du Tuner Câble

Satellite CATV ANTENNA TURER 1 TURER 2 VCM-100 USB 1 USB 2 USB 3 USB 4 USB 5 USB 6 USB 7 USB 8 USB 9 USB 10 USB 11 USB 12 USB 13 USB 14 USB 15 USB 16 USB 17 USB 18 USB 19 USB 20 USB 21 USB 22 USB 23 USB 24 USB 25 USB 26 USB 27 USB 28 USB 29 USB 30 USB 31 USB 32 USB 33 USB 34 USB 35 USB 36 USB 37 USB 38 USB 39 USB 40 USB 41 USB 42 USB 43 USB 44 USB 45 USB 46 USB 47 USB 48 USB 49 USB 50 USB 51 USB 52 USB 53 USB 54 USB 55 USB 56 USB 57 USB 58 USB 59 USB 60 USB 61 USB 62 USB 63 USB 64 USB 65 USB 66 USB 67 USB 68 USB 69 USB 70 USB 71 USB 72 USB 73 USB 74 USB 75 USB 76 USB 77 USB 78 USB 79 USB 80 USB 81 USB 82 USB 83 USB 84 USB 85 USB 86 USB 87 USB 88 USB 89 USB 90 USB 91 USB 92 USB 93 USB 94 USB 95 USB 96 USB 97 USB 98 USB 99 USB100

5.6 DVB-T (T2) + C (Terrestre + le câble) Tuner

● Raccordement d'une antenne à l'entrée ANT IN du Tuner- Antenne
● Raccordement CATV- Câble au Tuner CABLE IN du Tuner Câble

Aerial ANTENNA CATV ANTENNA TUNN 1 TUNN 2 DCI-1/4 DCI-1 DCI-2 DCI-3 DCI-4 DCI-5 DCI-6 DCI-7 DCI-8 DCI-9 DCI-10 DCI-11 DCI-12 DCI-13 DCI-14 DCI-15 DCI-16 DCI-17 DCI-18 DCI-19 DCI-20 DCI-21 DCI-22 DCI-23 DCI-24 DCI-25 DCI-26 DCI-27 DCI-28 DCI-29 DCI-30 DCI-31 DCI-32 DCI-33 DCI-34 DCI-35 DCI-36 DCI-37 DCI-38 DCI-39 DCI-40 DCI-41 DCI-42 DCI-43 DCI-44 DCI-45 DCI-46 DCI-47 DCI-48 DCI-49 DCI-50 DCI-51 DCI-52 DCI-53 DCI-54 DCI-55 DCI-56 DCI-57 DCI-58 DCI-59 DCI-60 DCI-61 DCI-62 DCI-63 DCI-64 DCI-65 DCI-66 DCI-67 DCI-68 DCI-69 DCI-70 DCI-71 DCI-72 DCI-73 DCI-74 DCI-75 DCI-76 DCI-77 DCI-78 DCI-79 DCI-80

Description des fonctions

1.- Choix de programme

Pour choisir un programme vous avez les possibilités suivantes :

1.1 Avec le curseur des touches ▲ ou ▼ (haut / bas)

Avec ces touches du navigateur vous pouvez changer dans la liste de programme, pour choisir la chaîne désirée.

1.2 Avec la liste de programme

Activez la liste de programme avec la touche O.K.

avec la touche du navigateur ▲ ou ▼ (haut / bas) vous pouvez choisir alors le programme souhaité. Pour feuilleter la liste, vous utilisez les touches PageUp ou PageDown.

Pressez la touche O.K. sur le programme choisi. Par une nouvelle pression de la touche O.K., vous quittez la liste. Pour revenir encore au programme préalable vous pressez la touche Exit

Service List [ Service ID ] T1 12 A - 2 19 AMERICAN CINEMA DVD 20 Email Name DVD 21 CROCCOMO TV 22 AAC TV 23 ANYANG AUB 24 NEER 25 BROKING 26 MUSIC TOLTY 27 MUSIC TV1 Design Other Note A B C D E F G H IgGICOS TV SAT: Linear DL TV: 50Hz 12.5GHz HD: 12.5GHz/12.5GHz Edit Sets Service List Set Functioning Remove All Options

Avec les touches colorées, les fonctions supplémentaires peuvent être activées dans la liste de programme.

Avec la touche rouge, la liste peut être triée selon différents critères : A \~ Z, Par ordre alphabétique - les programmes sont triés d'après l'alphabet. Maintenant peut trier avec les touches du navigateur ▲

▼ dans la liste le choix d'une lettre initiale déterminée. Les touches ◀ ▶ ou la touche O.K. pour retour dans la liste de programme.

TP, Transpondeurs - Le classement s'établi d'après les Transpondeurs.

Groupe - Selon les favoris choisis, Satellites, Terrestres ou Câble. La touche O.K. active la liste de favori choisie. Une nouvelle pression retourne au programme.

Tuner - Seulement les programmes sur le Tuner choisi.

Cryptage - Les programmes du Code choisi sont indiqués.

Fournisseur d'accès - La liste de programme montre les chaînes du fournisseur choisi.

Avec la touche verte, le programme choisi peut être classé dans une ou plusieurs listes de favori. La touche jaune ouvre une fenêtre de demande avec le clavier virtuel sur un programme déterminé d'après le nom à chercher. La touche bleue ouvre une liste d'option à la configuration de la liste de programme.

1.3 Avec la liste de programme Quick

- Pressez la touche EPG, une liste de programme est indiquée, vous choisissez directement les places de programme par l'activité des touches ▲ ▼ (Haut/Bas).

- Cette liste contient aussi les noms de l'émission actuelle des programmes pour laquelle déjà des données EPG* pré se trouvent. (*EPG = Guide de programme électronique).

- Avec les touches PageUp et PageDown, vous tournez les pages des programmes de cette liste.

0018 0016 AFID ASIA PLUS 0013 ACTONIC Cinema BTD 0018 CLASSIC Cinema BTD 0018 NEMA Cinema BTD 0026 Tad Max BTD 0021 FASHION TV 0023 AAV TV 0023 AHANG SING 0024 BOW 0025 Bloomberg 0026 Rupiah Today 0027 Pujero TV 0028 Pujero TV2 0029 Al Jazeera International 0030 Sephora Walker TV Paulo Sao Fashion week

1.4 Avec la touche Recall, retour au dernier programme choisi

• La touche Recall vous permet de revenir au dernier programme sélectionné au préalable.
• Appuyez 2 fois la touche Recall, change chaque fois entre les deux derniers programmes vus.
• Avec les touches du navigateur ▲ ▼ou ◀ ▶ (vous choisissez un programme de la liste.
• touche O.K. active le programme. Sans modification de la liste, pressez la touche Exit.

FASH TV African Arab Movie Today STAR Real Channel [V] EMS BIV WORLD Real New DVD Tune

2.- Fenêtre Information

Au changement du programme, une fenêtre information est insérée.

la fenêtre d'information peut à n'importe quel moment être affichée par l'intermédiaire de la touche INFO. La fenêtre contient des informations sur le programme actif. Comme par exemple le numéro du programme, le nom de programme, temps d'émission, ainsi que des indications sur le télétexte, le sous-titre, le son Dolby Numérique. Si la touche INFO est pressée une deuxième fois, vous recevez les informations correspondant au programme courant.

3.- Multi-Picture (image) la fonction

Pressez la touche BLEU, ouverture d'une fenêtre à plusieurs images. Avec la touche ROUGE, vous pouvez commuter entre 9 ou 12 images. Utilisez les touches du navigateur (▲▼ ◀▶) pour choisir le programme désiré.

Avec la touche O.K., vous activez le programme choisi. La touche EXIT pour terminer.

4.- Guide de programme électronique

Le guide de programme électronique vous livre l'information du début et de la fin d'une émission et si l'émetteur le propose, les informations détaillées à l'émission respective. Selon l'émetteur, cette

information sera transmise durant pour plusieurs jours.

L'annonce est activée avec la touche EPG. Avec cette touche peut aussi être commuté entre l'aperçu de plusieurs émetteurs ainsi que de l'aperçu des programmes sur les émissions d'un émetteur. La fenêtre est divisée en plusieurs parties. Dans la partie inférieure, chaque fois un émetteur et une émission peut être choisi avec le navigateur (▲▼ ◀

▶). Avec les touches, ◀ P & P ▶ les pages sont feuilletées. Avec la touche VERTE, vous avez les infos du jour suivant, la touche ROUGE retourne aux infos du jour avant.

Dans la partie supérieure, les informations détaillées correspondent à l'émission choisie.

Avec la touche l'INFO, vous recevez la description complète de l'émission choisie. Avec la touche O.K., une émission courante est activée ou, au cas où l'émission ne démarre pas encore, une inscription apparaît dans la liste du minuteur. Le Récepteur change sur le programme activé quand le temps de départ est atteint.

L'émission est marquée par la pression nouvelle de la touche O.K. pour l'enregistrement , au cas où un moyen d'enregistrement soit rattaché prêt à fonctionner. Vous pouvez marquer l'émission aussi directement au moyen de la touche d'enregistrement .

L'enregistrement est annulé par une nouvelle pression de la touche O.K. , au cas où un moyen de programmation soit rattaché, prêt à fonctionner. La touche JAUNE permet de chercher un événement d'une émission (Nom de l'émission/Code/Temps). Les possibilités de configuration supplémentaires se composent sur le menu.

5.- Groupes des Favoris

La touche FAV insère une liste des favoris établis par groupes. Avec les touches de navigation, vous choisissez un groupe. Avec la touche O.K., ce groupe est activé. Pressez donc la touche FAV une deuxième fois, vous recevez une liste de chaînes actuelles, triées selon le genre de programmes. Avec les touches de navigation, vous pouvez changer entre les genres séparés ou choisir un programme. Avec la touche O.K., le programme choisi est activé. Pressez la touche O.K. pour quitter.

6.- Réglage du Volume

• Réglez le volume avec les touches VOL + VOL -
• Au bord supérieur de l'écran une annonce de volume apparaît pour 4 secondes. La durée d'affichage peut être réglée dans le menu.
• Si nécessaire, vous pouvez couper le son, au moyen de la touche MUTE.

NATHALIE ARO DEFINITION CHANNEL IN FASHION TV DELIVER OUTSTANDING PICTURE AN

7.- Pause

Si vous actionnez la touche II, l'image actuelle est gelée. de plus Time-Shift est activé, vous pouvez continuer le programme actuel par la nouvelle activité de la touche.

Au cas où le programme actuel le soutienne, vous pouvez choisir la langue des sous-titres.

Pressez la touche Menu, ensuite langue, sous-titre, la fenêtre montre une liste des langues disponibles.

- Choisissez la langue souhaitée et pressez ensuite la touche O.K. Si l'information des sous-titres apparaît sur l'écran, et vous ne désirez pas, pressez la touche sous-titres,

dans l'annonce de sous-titres, choisissez la fonction (Non) dans la liste.

9.- Audio (la langue, bande de son et adaptation du volume)

La touche JAUNE active Audio Contrôle. Dans ce menu, vous choisissez la langue souhaitée, le mode de son ainsi qu'une adaptation de volume

- Langue :

avec les touches (◀▶), vous pouvez changer entre toutes les sources de son proposées du programme actuel.

Vous avez le choix entre Stéréo/Mono/Gauche/Droite

Sound Mode Audio Track Stereo Sound Mode Mens Sound Level Left Right

● Adaptation de volume :

Ici vous pouvez adapter le niveau de volume pour ce programme. Au choix Low(-30%) / Normal / High(+30%) / Non.

10.- Télétexte (TXT)

Si dans la fenêtre d'information le TELETEXTE le symbole est actif (orange), vous pouvez activer avec la touche Télétexte l'annonce du service. La pression multiple commute transparent l'annonce, ou l'annonce du télétexte est terminé.

P100 100*DWtext 30.04.08 UTC 11:32:48 AUS DER WITTE EUROPAS DW-TV DEWN-CHF/NEXT 12:00 fit & gesund....316 PROGRAMM TPP 12:30 in Focus Der Babyretter....309 Wachgriethel Robert-Koch-Institut: kein Grund zum Aktiölnässus wegen Schweinegruppe....120 NEWSTICKER....199 INDEX >>101 Quelle: WWW_DW-WORLD.DE 150 899 101 102

P100 100*DWtext 30.04.09 UTC 11:32:48 DENN-IT & gesund....316 PROGRAMM TIPP NACHRICHTEN 103 881 101 102

Avec les touches numériques, la page souhaitée peut être appelée directement. Avec les touches de navigation (▲▼), vous pouvez avancer ou reculer les pages directement. Les touches de navigation (◀▶) peuvent être utilisées pour choisir des numéros sur le côté droite indiqué. Ce côté est activé alors avec la touche O.K. Utilisez la touche l'INFO de manière à agrandir l'image. La pression multiple change entre supérieur, la moitié inférieure et annonce normale. La fonction des touches colorées est indiquée au bord inférieur. Pressez la touche MENU pour modifier l'indication des pages ou des fonctions. Le télétexte peut aussi être quitté avec la touche EXIT.

11.- La fonction PIP (l'image dans l'image)

- Si vous pressez la touche PIP, une image réduite du deuxième programme apparaît sur l'écran. Pressez la touche une deuxième fois, les deux programmes sont représentés, de même grandeur, côte à côte sur l'écran. Une nouvelle pression de la touche dirige à nouveau vers la représentation standard.

• Si PIP (Image dans Image) (touche 19a), est actif en pressant la touche PIP Echange (19b), les deux programmes présentés peuvent être changés tour à tour.
• Avec les touches ◀ P & P ▶, vous pouvez déplacer la position de l'image réduite.

- Avec la touche PIP liste des programmes, une liste des émetteurs disponibles apparaît pour la deuxième image

Red option Mercedes-Benz. www.mercedes-benz.fr Mercedes-Benz

- Avec les touches navigateur ▲▼ vous pouvez choisir le programme désiré puis en pressant la touche OK, la 2me. image apparaît en réduction.

Job Search List 20 Madrid 103 20 61 Asia Media 20 Supreme Video TV 31 TNT 14 BEE TV 50000 15 STAR USA 49 387 Great City 144 326 Wks India 149 Wks China China 144 T48 6000 KONG 18.99 0.35% FTSE 100 4.264.63 ▲ 12.06 0.28% | 22 Nov 2026 26:00 tion Unexpectedly Gains on Pharmaceuticals ■ Hong Kong Raises S 70.23 unch ICE BRENT 49.74 ▼ 0.04 NG 3.86 ▲ 0.02 HO

PVR Fonctions (des enregistrements vidéo personnels)

1.- Enregistrement

Choisissez une option d'enregistrement au moyen des touches suivantes : Menu ; Configuration ; l'option d'enregistrement ; Record Device. L'installation standard est le 'disque dur'(Hard Disk).

1.1 Options d'enregistrement

Il existe trois procédés d'enregistrement : (Enregistrement direct / l'enregistrement par programmation/ l'enregistrement effectué par le programme).

● Enregistrement direct:

Par la pression de la touche RECORD Ⓧ l'enregistrement est immédiat.

● Enregistrement par programmation :

Dans le Menu, System Tools, Programmation, OK. Ouverture de la fenêtre tableau, vous pouvez programmer la durée et la chaîne à enregistrer.

Timer Manager Price Time Duration Session Once 12:45:25:00 16:00 Add Time Delete Time Add Time

Pressez la touche VERTE pour ajouter une nouvelle programmation. Comme options, vous pouvez fixer la date, la durée d'enregistrement, le programme, mode (Une fois / Chaque jour / Chaque semaine / lun –Ven / Sam-Dim), le type (l'enregistrement ou la lecture), Tuner (auto1ou2). Par la pression de la touche oui, le processus de programmation est lancé. S'il vous plaît, faites attention à ce que le temps nécessaire, entre l'heure actuelle et celle du début de l'enregistrement, soit au minimum de 3 minutes.

Timer Manager 32:34 - 75:10:2009 Timer Cell Mode Use Music Start Date 26.8m, 2019 Start Time 22:44 Duration 8 hours (8h) Service Open/Add/4V Type Play Time Add Delete Timer Add Timer

- Enregistrement effectué par le programme au moyen d'EPG :

Dans EPG, vous pouvez choisir l'émission que vous voudriez prévoir pour un enregistrement.

Pendant vous visionnez un programme EN DIRECT, vous atteignez le menu EPG par la pression de la touche EPG.

Choisissez l'émission que vous voudriez en direct ou visionner pendant un temps déterminé dans EPG, ensuite vous pressez la touche O.K. L'émission est indiquée par le symbole VERT ▶. Ce symbole indique que vous visionnez cette émission au temps donné (et non enregistrée).

Si vous pressez une seconde fois la touche O.K., l'émission est indiquée par le symbole ROUGE. Ce symbole indique que vous voudriez enregistrer l'émission

Si vous projetez un événement pour un enregistrement ou lecture à l'aide du menu EPG, une minuterie d'événements est produite automatiquement : suivre dans le Menu ; System Tools ; Programmation; tableau minuterie.

Timer Manager 12:09 / 14:15m 2003 Price Clock Time Duration Service Drive 14.00/26.00 Am 3s - 50 Net Gain Drive 12.00/26.00 Am 51 - 50 Net Gain Create Timer Add Timer

1.2 Autres options d'enregistrements

Lorsque vous visionnez une émission, pendant un enregistrement en cours, pressez la touche REC. Vous parvenez ainsi dans le menu avec lequel vous pouvez modifier l'enregistrement.

● Pause : Choisissez la pause et ensuite O.K., le processus d'enregistrement actuel s'arrête.

- Durée : Choisissez la durée et utilisez les touches ◀ / ▶ (à gauche / à droite) et la durée d'enregistrement est modifiée.

- Fin : Déterminez le point d'arrêt de l'enregistrement. Fin de l'émission actuelle: Si l'enregistrement est fini, si l'émission actuelle est à la fin.

Fin de l'émission suivante: Si l'enregistrement est fini, si l'émission suivante est à la fin.

Non disponible: Aucune information EPG n'existe.

- Canal d'enregistrement :

Si vous avez programmé 2 ou 3 émissions, vous pouvez choisir le premier / deuxième / troisième dans lequel vous recherchez avec ◀▶ (gauche/droite). Vous changez l'ordre en pressant la touche O.K.

1.3 Enregistrement de longue durée

Pendant les enregistrements plus longs, des quantités de données de plus que 4 Go (gigaoctet) peuvent se produire. Ceci est indiqué à chaque nouveau fichier de 4 Go (par exemple, aaa.ts, aaa.ts1, aaa.ts2, etc.). Vous pouvez voir ces fichiers en accédant au Storage Manager.

1.4 Pause pendant l'enregistrement

• Si, pendant que vous visionnez un programme actuel, vous pressez la touche PAUSE, le compte rendu d'image est arrêté, l'enregistrement, lui continue à fonctionner au contraire sur le mode d'enregistrement choisi. (Menu ; System Tools ; Programmation; minuterie.)
• Pressez une seconde fois sur la touche PAUSE, et la lecture de l'image continue à courir à l'endroit où elle était arrêtée.
• Si vous pressez la touche PLAY TIMESHIFT pendant un enregistrement, les paramètres de l'enregistrement apparaissent à l'écran (Temps et durée).

2010 -00:00:07 (570) cool ZOF HD 00:01:55/00:09:00 cool arte HD 00:01:50/01:34:00 cool Das Erste HD 00:01:46/01:04:00

01-02-2023 (7:30 PM)

• Les touches ◀ / ▶ pour skipping.
• A l'aide de la touche jaune, vous pouvez régler l'enregistrement pendant le défilement de la barre de temps, vous pressez sur les touches ◀▶ dans le temps en avant ou en arrière : Auto / 10sec / 30sec / 1 mn / 2 mn / 4 mn.
• Si vous pressez la touche STOP □, l'image repart au début jusqu'ici, le programme de télévision actuel est redonné. Par la pression de la touche des titres I◀, vous sautez au début de l'enregistrement.
• Le Récepteur peut prendre parallèlement jusqu'à 3 programmes différents.
• Si vous désirez parallèlement 2 ou 3 programmes, vous pouvez appeler par la pression de la touche STOP. Une fenêtre avec le statut d'enregistrement actuel s'ouvre. Vous pouvez finir l'un des enregistrements, vous choisissez 2 ou 3 enregistrements pressez la touche O.K. Si vous pressez la touche STOP avec seulement 1 enregistrement, une fenêtre vous est indiquée pour finir cet enregistrement. Choisissez le Oui.

DI 10 SE 5/02 (7:00 PM) LEVA DOLCE & GABBANA

SELECT SHOP REINAL SERVICE 2023 FASHION TV (New) 2023 Jiang Arab (Back ground) OR HER ELFISH LOOKS... SHE BE SAN MODELING INTERNATIONALLY AT THE AGE

2.- Fonction Time-Shift (Start/Durée)

Au lieu suivant, vous pouvez choisir le moyen d'enregistrement, lequel est utilisé comme l'entrepôt temporaire pour la fonction Time-Shift: Menu; Configuration; Option d'enregistrement; la fonction Time-Shift. L'installation standard est le 'disque dur'.

- Pressez la touche PAUSE; pour arrêter le compte rendu du programme actuel. Haut du formulaire La fonction du programme actuel, sur le mode d'enregistrement choisi est prise maintenant pour TimeShift

• Pressez encore une fois la touche PAUSE pour continuer le compte rendu à l'endroit où vous l'aviez arrêté.
• La pression de la touche PLAY TIMESHIFT, donne la date du compte rendu actuel ainsi que la longueur de l'enregistrement effectué jusqu'à présent

00:00:52 No Information Time: 34.5s 72 37:48 EQ 26:23

• Pendant que la barre de temps est indiquée, déplacez avec les touches gauche / droite ◀▶ de l'émission en cours en avant et en arrière
• A l'aide de la touche jaune, vous pouvez régler l'enregistrement pendant le défilement de la barre de temps, vous pressez sur les touches ◀▶ dans le temps en avant ou en arrière : Auto / 10sec / 30sec / 1 mn / 2 mn / 4 mn
• Si vous pressez la touche STOP ; l'image repart au début jusqu'ici, le programme de télévision actuel est redonné. Par la pression de la touche des titres I◀, vous sautez au début de l'enregistrement.

40.00 EVA

3.- Compte rendu (Play la liste)

Vous pouvez visionner un grand nombre de types de fichier et d'enregistrements. L'accès aux fichiers s'effectue par la touche PLAYLIST. Dans la liste du compte rendu (Play), vous pouvez chercher les émissions enregistrées, les multi medias, les fichiers cinématographiques, fichiers de musique MP3 et des photos. Utilisez les touches droite gauche ◀▶ pour choisir les fichiers enregistrés, les fichiers importés, la musique, photo comme le filtre de l'une des catégories. Vous pressez la touche PLAYLIST ω, vous voyez tous les fichiers listés. Si vous choisissez un filtre, vous pouvez choisir avec la touche verte tous les fichiers d'un type d'un coup.

3.1 Fichiers enregistrés

• Si vous pressez la touche ▶ dans la liste de compte rendu, vous ouvrez la liste des fichiers enregistrés.
• Vous cherchez dans la numérotation du fichier avec la touche ▲ ▼ inférieure/ supérieur, l'émission que vous voudriez visionner. Ensuite pressez la touche O.K. vous lancez le compte rendu.
• Pour choisir des fichiers déterminés, choisissez les fichiers l'un après l'autre et pressez chaque fois la touche rouge. Par la pression de la touche O.K. vous effectuez la mise en route du compte rendu.
  • Le choix des modes:

Pressez encore une fois PLAYLIST, vous avez ouvert la liste. Maintenant, vous pouvez choisir un mode à redonner à vos fichiers

Recorded TS File Edit View Orange Web-3 ON/OFF/2001 24.00 MS 00:00:26 440 GB / 485 GB Orange Web-3 Orange Web-4 Orange Web-5 Orange Web-6 Orange Web-7 Orange Web-8 Orange Web-9 Orange Web-10 Orange Web-11 Orange Web-12 Orange Web-13 Orange Web-14 Orange Web-15 Orange Web-16 Orange Web-17 Orange Web-18 Orange Web-19 Orange Web-20 Orange Web-21 Orange Web-22 Orange Web-23 Orange Web-24 Orange Web-25 Orange Web-26 Orange Web-27 Orange Web-28 Orange Web-29 Orange Web-30 Orange Web-31 Orange Web-32 Orange Web-33 Orange Web-34 Orange Web-35 Orange Web-36 Orange Web-37 Orange Web-38 Orange Web-39 Orange Web-40 Orange Web-41 Orange Web-42 Orange Web-43 Orange Web-44 Orange Web-45 Orange Web-46 Orange Web-47 Orange Web-48 Orange Web-49 Orange Web-50 Orange Web-51 Orange Web-52 Orange Web-53 Orange Web-54 Orange Web-55 Orange Web-56 Orange Web-57 Orange Web-58 Orange Web-59 Orange Web-60 Orange Web-61 Orange Web-62 Orange Web-63 Orange Web-64 Orange Web-65 Orange Web-66 Orange Web-67 Orange Web-68 Orange Web-69 Orange Web-70 Orange Web-71 Orange Web-72 Orange Web-73 Orange Web-74 Orange Web-75 Orange Web-76 Orange Web-77 Orange Web-78 Orange Web-79 Orange Web-80 Orange Web-81 Orange Web-82 Orange Web-83 Orange Web-84 Orange Web-85 Orange Web-86 Orange Web-87 Orange Web-88 Orange Web-89 Orange Web-90 Orange Web-91 Orange Web-92 Orange Web-93 Orange Web-94 Orange Web-95 Orange Web-96 Orange Web-97 Orange Web-98 Orange Web-99 Orange Web-100

Recorded TS [HD3] ■ Microsoft TS-2 ■ Anfang Arab-2 ■ Anfang Arab-3 ■ Anfang Arab-4 ■ Anfang Arab-5 ■ Anfang Arab ■ Bloomberg ■ Cross Hollywood ■ Current-2 Select/Unselect Sum Lists Anfang Arab TS Select Device Host Disk USB (Post) Change Device Change List Select All/Unselect All File Options

- Classement :

Pressez la touche jaune pour trier les fichiers d'après les paramètres suivants : Le temps / le nom / la grandeur / le type.

Recorded TS PROC Jewlett RS-2 Jewlett RS-1 Jewlett RS-2 Jewlett RS-3 Jewlett RS-4 Jewlett RS-5 Jewlett RS-6 Jewlett RS-7 Jewlett RS-8 Jewlett RS-9 Jewlett RS-10 Jewlett RS-11 Jewlett RS-12 Jewlett RS-13 Jewlett RS-14 Jewlett RS-15 Jewlett RS-16 Jewlett RS-17 Jewlett RS-18 Jewlett RS-19 Jewlett RS-20 Jewlett RS-21 Jewlett RS-22 Jewlett RS-23 Jewlett RS-24 Jewlett RS-25 Jewlett RS-26 Jewlett RS-27 Jewlett RS-28 Jewlett RS-29 Jewlett RS-30 Jewlett RS-31 Jewlett RS-32 Jewlett RS-33 Jewlett RS-34 Jewlett RS-35 Jewlett RS-36 Jewlett RS-37 Jewlett RS-38 Jewlett RS-39 Jewlett RS-40 Jewlett RS-41 Jewlett RS-42 Jewlett RS-43 Jewlett RS-44 Jewlett RS-45 Jewlett RS-46 Jewlett RS-47 Jewlett RS-48 Jewlett RS-49 Jewlett RS-50 Jewlett RS-51 Jewlett RS-52 Jewlett RS-53 Jewlett RS-54 Jewlett RS-55 Jewlett RS-56 Jewlett RS-57 Jewlett RS-58 Jewlett RS-59 Jewlett RS-60 Jewlett RS-61 Jewlett RS-62 Jewlett RS-63 Jewlett RS-64 Jewlett RS-65 Jewlett RS-66 Jewlett RS-67 Jewlett RS-68 Jewlett RS-69 Jewlett RS-70 Jewlett RS-71 Jewlett RS-72 Jewlett RS-73 Jewlett RS-74 Jewlett RS-75 Jewlett RS-76 Jewlett RS-77 Jewlett RS-78 Jewlett RS-79 Jewlett RS-80 Jewlett RS-81 Jewlett RS-82 Jewlett RS-83 Jewlett RS-84 Jewlett RS-85 Jewlett RS-86 Jewlett RS-87 Jewlett RS-88 Jewlett RS-89 Jewlett RS-90 Jewlett RS-91 Jewlett RS-92 Jewlett RS-93 Jewlett RS-94 Jewlett RS-95 Jewlett RS-96 Jewlett RS-97 Jewlett RS-98 Jewlett RS-99 Jewlett RS-100

Options Fichier :

Si vous pressez la touche bleue, vous pouvez choisir les actions suivantes l'effacement, nouveau classeur, aller au classeur, copier, nommer, bloquer. Vous pouvez choisir plusieurs fichiers à effacer ou déplacer en même temps.

Effacement : Sur le fichier (ou les fichiers)

des nouveaux classeurs à effacer: Etablir un nouveau sous-classeur. Le nom standard du classeur est "Group #".

Aller au classeur: Déplacer les fichiers choisis dans un sous-classeur pouvant être choisi. Cette option existe, si encore aucun sous-classeur n'était établi. Donc, au préalable, il est judicieux d'ouvrir un classeur.

Copier : Copie les fichiers choisis sur un autre support mémoire. Cette option n'est pas disponible, si seulement un support mémoire est rattaché.

Nommer : Nommer un classeur ou un fichier.

Bloquer: Si un fichier choisi est bloqué (verrouillé) ou débloqué. En plus le code PIN est nécessaire.

3.2 Fichiers importés

- Pressez la touche droite ▶ dans les fichiers enregistrés et les fichiers importés vous parviennent au choix.

- Dans la numérotation, choisissez le fichier souhaité avec les touche ▲ ▼ (inférieur /supérieur) et vous redonnez celui-ci par la touche O.K.

- Pour choisir les fichiers déterminés, choisissez les fichiers l'un après l'autre et pressez chaque fois la touche rouge. Par la pression de la touche O.K., vous lancez la liste choisie.

- Pressez la touche droite ▶ dans le choix les fichiers importés et les fichiers musique vous parviennent au choix.

- vous pressez la touche RECALL, vous pouvez choisir comme mode de lecture Shuffle.

- Les titres sont redonnés alors dans l'ordre par défaut.

/USB1.mp3/ 001 Yesterday - The Beatles 002 Standbyrs- Series 002 I've it by - The Beatles 004 Crase Drive My Heart act 005 Impact-Motor Loveout 006 When 3, screen-Cancelight 007 Loss of my life Queen 008 Bridge over Beatwood's Select/Attempt Sort Lists Music 001 Yesterday - The Beatles.mp3 No Action No Genre 12/01/2007 3:33 MB 10 GB / 131 GB Change Device Change UI Shuttle - Off Select AK Project All File Options

3.4 Photos

• Pressez la touche droite ▶ dans le choix la musique et vous parviendrez au choix photo.
• Vous appuyez en même temps la touche rouge et O.K. pour commencer un show de diapositives des images choisies. Pressez la touche EXIT pour finir le show de diapositives.

La touche Rouge: Le show de diapositive redonne l'une après l'autre, toutes les photos dans la liste.

- Montrer l'image choisie, touche O.K. A l'aide de la touche verte, vous pouvez régler la durée d'annonce, la possibilité de répétition, à l'enchaînement et à intercaler un titre.

Photo A581/image/ SINEMA/2009/1 Dinamar/3/10/2009/12/07/29 Power_1 Power_2 Power_3 Power_4 Power_5 m_amine_fat_0008_S27_k121 Power_2.jpg 03/03/2009 242.20 KB 35 KB / 115 KB Change Device Change UI Slide Show Sort Use Slide Options File Option LIFE OF ELVIS, THE BEATLES, THE ROLLING STONES. PRINCE ANT MADONIA...

4.- Les Signets (Repaires)

• Si la barre temporelle est indiquée, vous pouvez mettre à tout moment un signet par la pression de la touche rouge.
• Les signets apparaissent par une ligne verte sur la barre temporelle. Vous pouvez également presser la touche rouge pour appeler la barre temporelle et alors mettre un signet.

- Si la barre temporelle est indiquée, vous pouvez sauter, avec la touche verte, sur le signet le plus près.

5.- Vitesse rapide (Avant/Arrière)

- Vous pouvez ajuster la vitesse de lecture en pressant plusieurs fois la touche ▶▶ ( x2, x4, x8). Si vous pressez à nouveau une fois la touche▶▶, la lecture revient à la vitesse normale.

- Par le même procédé, vous pouvez régler la vitesse de lecture en marche arrière ◀◀.

- Par la pression de la touche PAUSE, vous arrêtez la lecture d'un enregistrement. Par la nouvelle pression de la touche PAUSE, vous remettez en fonction la lecture.

Hauptmenü
System Tools	1. Storage Manager2. Programmation3. Liste des Chaînes4. Transfert des données
Configuration	1. Option d'enregistrement2. Contrôle parental3. Réglages Affichages4. Réglage de l'heure5. Réglage langue6. Réglage sortie A / V
Installation	1. Antenne2. Satellite Search3. Recherche Câble4. Network Setting5. Réinitialisation système6. Informations système
Utilitaires	1. Calculatrice2. Calendrier3. Cryptage4. Plugin5. You Tube

Le menu principal (description)

Pour indiquer le menu, pressez sur la touche MENU. Vous pouvez choisir des sous-menus avec les touches de navigation. Les sous-menus choisis sont représentés de manière soulignée et peuvent être choisis par la pression de la touche O.K. Si vous voulez revenir au menu précédent, pressez la touche MENU. A l'aide de la touche EXIT, vous quittez le menu.

Recording Option Parental Control UI Setting Time Setting Language Setting A/V Output Setting GREE PUNCHEN-VIUKRAS SECRET / POLDWOOD

1. Paramètres du Système

1.1 Storage Manager

Ici vous pouvez régler des paramètres sur les moyens de stockage.

- Le moyen choisi : Pressez la touche OK, choisissez un moyen de stockage avec les touches de navigation ◀ ▶.

- Le statut : Indique le statut du moyen de stockage choisi: Impossible / Mounted.

- Fichier Système : Si le système de fichier du moyen de stockage choisi est indiqué. Vous pouvez également choisir ici quel système de fichier formaté vous désirez. möchten.

INDICATION : Choisissez comme système le fichier FAT32, si vous utilisez un moyen d'entrepôt USB que vous voudriez saisir avec Windows.

● Total: Capacité de stockage du moyen choisi.

- Libre : Capacité de stockage libre du moyen choisi.

- Format : Pressez la touche O.K. pour formater le moyen d'entrepôt choisi avec le système de fichier choisi.

● Storage Check: Examen du moyen de stockage choisi.

- Liste de lecture: Pressez la touche O.K. pour sauter directement sur la liste de lecture. Avec cela, le moyen de stockage choisi est opérationnel.

1.2 Programmation

• Introduire une nouvelle programmation dans la minuterie :
• Pressez dans ce menu la touche verte (ajouter) et vous ouvrez la fenêtre des paramètres de la minuterie d'enregistrement. Vous pouvez entrer le mode, date du début, la date, durée, émetteur. Vous pouvez fixer la règle de répétition de la minuterie, touches ◀ ▶ : Une fois, quotidien, Hebdomadaire, Lundi-Vendredi, Samedi-Dimanche, Non. Vous pouvez fixer si la minuterie prévoit l'émission choisie pour une lecture ou pour un

enregistrement. Choisissez 'Lecture' et cela commute au temps fixé à l'avance à l'émission choisie (aucun enregistrement). Choisissez « enregistrement » pour enregistrer une émission selon programmation.

• Un paramètre existant à modifier : Choisissez le paramètre de minuterie que vous voudriez modifier. Pressez alors la touche O.K. Pressez EXIT, pour revenir au tableau de programmation.
• Une inscription existante à effacer : Choisissez l'inscription de programmation que vous voudriez effacer, puis vous pressez la touche rouge.
• Vous pressez la touche jaune pour appeler un calendrier.
• Vous pressez la touche bleue pour effacer toutes les inscriptions de programmations.

1.3 Liste des Chaînes

La commande des listes de programmes est choisi sur le menu. Vous pouvez chercher le nom d'un programme, si vous pressez la touche jaune.

- Programmes verrouillés: (blocage parental): Les programmes verrouillés peuvent être regardés seulement après la demande d'un code PIN. Dans le menu, tous les émetteurs non verrouillés sont indiqués sur le côté

Service List Manager [All Service] Add Service 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

gauche. Au centre, vous voyez la liste des programmes verrouillés. A l'aide des touches de navigation et de la touche O.K., vous pouvez déplacer le programme au centre. Logiquement vous pouvez déplacer le programme du tableau du centre dans le tableau gauche et vice-versa.

- Déplacer des programmes : Choisissez avec la touche jaune le mode de réglage (Déplacer les chaînes). Tous les émetteurs sur le côté gauche peuvent être déplacés à l'aide des touches de navigation et O.K. au centre. Choisissez alors sur le côté gauche le programme souhaité.

- Effacer des programmes : Choisissez avec la touche jaune le mode de réglage l'effacement. Déplacez l'émetteur de la même manière décrite dans le domaine (blocage parental). Effacez le programme alors avec la touche verte.

- Sauts de programmes: Choisissez avec la touche jaune le mode de réglage (Saut de chaînes). Déplacez les programmes que vous voudriez sauter dans le tableau du centre.

- Favoris : Choisissez avec la touche jaune (Editer Favoris)-OK. Choisissez avec les touches de navigation un groupe de favori. Utilisez les touches de navigation et la touche O.K. pour choisir les programmes souhaités parmi la liste des programmes sur le côté gauche et les déplacer au centre. Au centre, vous voyez les émetteurs dans le groupe de favori. Pratiquement vous pouvez enlever le programme que vous avez placé dans le groupe de favori avec la flèche de navigation, rechercher au centre, choisissez et pressez O.K. Le nom du groupe

Service List Manager [ Air Service ] Score 134 200 280 360 450 540 630 720 810 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000 5100 5200 5300 5400 5500 5600 5700 5800 5900 6000 6100 6200 6300 6400 6500 6600 6700 6800 6900 7000 7100 7200 7300 7400 7500 7600 7700 7800 7900 8000 8100 8200 8300 8400 8500 8600 8700 8800 8900 9000 9100 9200 9300 9400 9500 9600 9700 9800 9900 1000

de favori s'effectue en appuyant la touche verte, éditer sur le tableau, à l'aide des touches de navigation. Vous pouvez barrer dans ce mode aussi des groupes de favoris, ajouter ou effacer.

- Réglages des émetteurs (Nommer chaînes):

Choisissez avec la touche jaune le mode de réglage. Tous les programmes sont représentés sur le côté gauche. Choisissez avec les touches de navigation un émetteur pour éditer et pressez la touche O.K. Maintenant, vous pouvez régler les paramètres suivants : Nom du programme, vidéo type, vidéo PID, audio type, audio PID, PCR PID.

1.4 Transfert de données

Si vous exportez un transfert de données, le moyen de stockage posé à la correspondance USB frontal est utilisé pour le débit. Au cas où, la prise frontale n'est pas branchée, , on recourt à un moyen posé s'il y a lieu à la correspondance USB arrière.

● Transmission des données de système à la clef USB:

Choisissez ce point de menu, si vous voulez assurer les paramètres actuels et aussi les données du programme sur un moyen d'entrepôt USB. Pressez la touche O.K. pour sauvegarder toutes données actuelles. Pressez après cela la touche rouge avant que vous retiriez la clef USB du Récepteur.

- La liste de programme transmise à la clef USB:

Choisissez ce point de menu, si vous voulez assurer seulement les données du programme sur une clef USB. Vous pressez la touche O.K. pour sauvegarder toutes les données actuelles. Pressez après cela la touche rouge avant que vous retiriez la clef du Récepteur. Vous pouvez regarder les données du programme sur votre PC avec un éditeur de programme convenable (par exemple, DrEdit) et éditer.

● Transmission de données depuis la clef USB:

Choisissez ce point de menu pour transmettre des données sur le Récepteur que vous avez assuré d'abord sur une clef USB. Pressez la touche O.K. pour charger les données. Puis s'ouvre une fenêtre dans laquelle vous pouvez choisir les données à charger. Avec la touche rouge, vous lancez le processus de copie.

2.- Configuration

2.1 Option d'enregistrement:

• Alarme message de confirmation: Message d'indication des 3 mn minimum avant qu'un enregistrement programmé commence.
• Arrêt de l'enregistrement:

le statut 'Oui' : Si vous pressez la touche STOP, un message de sécurité apparaît à l'interrogation, avant que l'enregistrement soit fini. Le statut 'Non' : Si vous pressez la touche STOP, l'enregistrement s'arrête immédiatement.

Recording Option Recording Strip Message Fill a Event Recording transient Thruchoft Device Record Device On 3 Min L3C Min HND Max HND Max

• Pré-durée: (Time Before) L'enregistrement commence (1 mn /2 mn / 3 mn / 4 mn / 5 mn / 10 mn / 15 mn Non) avant le temps de départ programmé.
• Post-durée: (Time After) L'enregistrement finit (1 mn / 2 mn / 3 mn / 4 mn / 5 mn / 10 mn / 15 mn / Non) après la fin de la programmation.
• TimeShift le départ: Choisissez la fonction TimeShift souhaitée:

Auto: La fonction TimeShift est active durablement.

Non: La fonction TimeShift est désactivée.

Manuel: TimeShift est activé si la touche PAUSE est pressée.

• TimeShift la durée: Vous pouvez adapter la durée de la fonction TimeShift par 30 mn d'intervalles. (30 mn / 60 mn / 90 mn / 120 mn). C'est la durée maximum de la fonction, tant que sur le moyen de stockage présente assez de place disponible.
• Playback Position Jump: Un intervalle de temps réglé de (10 Sec / 30 Sec / 1 mn / 2 mn / 4 mn / 10 mn / Auto) est opérationnel, si vous utilisez les touches ◀/▶, pour modifier les paramètres de la lecture.
• Playback Numéric Function: Ce choix fixe la fonction des touches numériques, si pendant la lecture la barre temporelle est visible.

Commercial Skyp: Avec les touches numériques (de 1 à 9) la lecture saute plus éloigné par rapport au nombre correspondant de minutes. A '5' la lecture saute plus loin de 5 mn. A '0' la lecture fait un saut en arrière de 1 mn.

Percentage Move: Avec les touches numériques, une position en pourcentage par rapport la lecture va s'effectuer. Exemple : Entrez '10', la lecture saute à la position de 10% de la longueur totale de l'enregistrement. A '99', vous sautez à la fin de l'enregistrement

• Equipement du temps différé: Choisissez le moyen de stockage que vous désirez pour la fonction TimeShift. Disque dur, USB1 (Front), USB2 (Derrière en haut), USB3 (Derrière en bas), Network Drive.
• Record Device: (Choix des enregistrements) Choisissez le moyen de stockage pour des enregistrements. Le disque dur, USB1 (Front), USB2 (Derrière en haut), USB3 (Derrière en bas), Network Drive.
• SATA Disk Select: Choisissez entre l'interne ou le disque dur SATA extérieur.

a. Contrôle parental

L'accès aux programmes peut être protégé avec un code Pin de 4 chiffres défini en emploi. Pour appeler le menu également la demande d'un code Pin est exigée. Aussi ce code Pin peut être changé.

INDICATION : La combinaison par défaut pour le code Pin est '0000'

• Niveau parental: Entrez ici jusqu'à quel âge les programmes libres peuvent être vus sans demande du code Pin.
• Changer le code Pin: Entrez ici un nouveau code Pin avec les touches numériques. Pour la sécurité, vous devez entrer deux fois le code Pin.
• Système: Option pour verrouiller ou déverrouiller le système.
• Installation: Option pour verrouiller / déverrouiller le menu Installation.
• Configuration: Option pour verrouiller / déverrouiller la configuration du menu.
• Nommer chaînes: Option pour verrouiller / déverrouiller le menu programmes
• Plugin: Option pour verrouiller / déverrouiller le menu Plugin.

b. Réglages affichages Haut du formulaire

• Position de l'écran d'information: Adaptez la position pour la fenêtre d'information
• Temps de l'affichage à l'écran: Réglez la durée d'ouverture de la fenêtre d'information.
• Info Box Event Type (EPG): Choisissez la manière de l'annonce de l'information de programme dans la fenêtre d'information.

Temps d'affichage de la barre: Montre le nom du programme actuel avec à une barre temporelle.

Actuel et suivant: Indique le nom du programme actuel et suivant.

Display Setting Info Box Position Info Box Display Time Slider Air Display Time FSC Times scale Zapping Hosts Front Display Scale Fixed Button Lighting Time Fixed Button Brightness 8 Scc 5 Scc 2.100 Back Screen Continuous 60 Scc 8

• Type Menu: Choisissez le mode d'annonce dans la liste de programme.
• Fonction PIG: Dans la liste de programme, une image rapetissée du programme actuel est insérée.

Transparence: Dans la liste de programme, le nom de l'émission actuelle et de l'émission suivante est indiqué.

• Guide des programmes (EPG): Vous choisissez la période pour l'annonce de déroulement dans la fenêtre EPG.
• Start MHW-EPG Automatically: Choisissez si MHW-EPG est lancé automatiquement, si la fenêtre EPG est ouverte.

Indication : Cette fonction est seulement soutenue si un satellite est installé au Tuner.

- Mode zapping: Réglez le comportement de l'écran en changeant de chaîne.

Ecran noir: L'écran reste noir jusqu'au nouveau programme actif.

Gelé: L'écran reste figé jusqu'au nouveau programme actif.

- Simple Service List (Liste des programmes): Choisissez à la pression des touches de navigation ▼ /▲ si un programme est inséré

Oui: Une liste de programme est insérée dans l'image en direct.

Non: Les touches ont la même fonction comme les touches CH ▲ & CH ▼.

- Défilement de l'affichage: Nom du programme, choisissez le défilement du texte sur le display VFD.

Une fois: Le texte défile une fois sur le display et s'arrête.

Continu: Le texte défile en permanence sur le display.

Non: Le défilement est arrêté.

- Front LED Lighting Time: (Temps d'éclairage du LED frontal-bleu) A l'aide des touches de navigation, choisissez la durée d'éclairage du LED frontal à la mise sous courant de l'appareil.

- Front LED Brightness: (Luminosité LED frontal-bleu) A l'aide des touches de navigation, réglez le seuil de luminosité du LED frontal, en 4 positions. Dans la position « Non » le LED est éteint.

2.4 Réglage de l'heure

- Choisissez le mode de l'heure actuel.

Auto: L'heure est définie selon les données de réception.

Manuel: Réglez l'heure dans le menu.

- Fuseau horaire: Choisissez ici la transposition de l'heure au GMT. En Suisse, c'est +1:00.

- Heure d'été: ici le réglage de l'heure d'été / l'heure d'hiver.

- Affichage de l'heure: Choisissez le mode de représentation 12h ou 24h.

- Mode réveil: Réglez ici quand l'appareil doit s'enclencher automatiquement. Vous avez la possibilité entre (non, une fois, chaque jour, ou chaque semaine). Dans les parties suivantes, vous pouvez entrer la date.

Date d'enclenchement: Au choix 'Une fois', vous entrez la date. Avec la touche O.K., vous pouvez insérer un calendrier au choix.

Hebdomadaire: Au choix 'Chaque semaine', vous entrez un ou plusieurs jours ouvrables auxquels l'appareil doit s'allumer automatiquement. Avec la touche O.K., vous recevez une liste des jours ouvrables au choix.

Heure du réveil: Entrez le temps d'heure souhaité avec les touches de chiffres.

Chaîne d'allumage: Réglez ici le programme qui doit être actif à la mise en marche. Avec la touche O.K., vous pouvez insérer la liste de programme au choix.

Mode arrêt: Réglez ici quand l'appareil doit se couper automatiquement. Les possibilités correspondent à celles du mode réveil.

Menu de langue: Choisissez la langue pour la représentation dans le menu. Vous pouvez utiliser

les touches de navigation ◀ /▶, ou insérer une liste des langues disponibles avec la touche O.K

Language Setting 12.01.19 19:04 2003 Name Language Audio Language Audio Language 2 Satellite Language Satellite Language 2 Engine Engine Engine Engine Engine Engine

INDICATION : Le menu et les langues disponibles peuvent changer suivant dans quel pays l'appareil est vendu.

- Langue Audio: Choisissez la langue souhaitée pour l'écoute du son.

- Langue Audio 2: Choisissez ici une langue alternative pour l'écoute du son, au cas où le choix principal ne soit pas disponible. Si les deux langues ne sont pas à la disposition, l'avantage de standard du programme est ut

- Langue des sous-titres: Choisissez la langue souhaitée pour l'annonce des sous-titres.

- Langue des sous-titres 2: Choisissez ici une langue alternative pour l'annonce des sous-titres, au cas où le choix principal ne soit pas disponible. Si les deux langues ne sont pas à la disposition, l'avantage de standard du programme est utilisé

- Télétexte: Choisissez la langue pour l' annonce du vidéo-texte.

- l'utilisateur le caractère: Au cas où plusieurs caractères soient installés, ici vous pouvez tenir l'une de l'écriture choisissent

- User Font File: (taille des caractères) Vous pouvez agrandir la taille des caractères des enchaînements ou les rapetisser.

INDICATION : Si vous vouliez utiliser un utilisateur de caractères, installez le fichier souhaité (*.ttf) dans le Classeur/var/font dans le récepteur. C'est possible sur une liaison de réseau de votre ordinateur.

2.6 Réglage sortie AV

• Type de TV: Choisissez le type de votre téléviseur (PAL/NTSC/Auto). Dans le mode Auto, le mode du programme actif est utilisé.
• Format: Réglez le rapport de formats de votre appareil TV (4:3 / 16:9). Ce réglage doit être effectué dans la fonction 'format'.
  ● Display Resolution: Réglez ici la résolution image

souhaitée pour votre écran. Cette fonction peut aussi être

entreprise avec la touche >résolution< sur la télécommande. Chaque pression de la touche change la résolution: 576i>; 576p>; 720p>; 1080i>; 1080p.

A/V Output Setting 23:25 / 19:30:08:01 TV Type Ratio TV Aspect Ratio 18.0 Display Resolution 480(NTSC) / 526(DAL) Display Format Full Video Output Mode R320 Sound Mode Wipro

INDICATION : S'il vous plaît, faites attention, car votre appareil de télé n'a peut-être pas toutes les résolutions. C'est aussi valable pour les fonctions PAL ou NTSC. Si vous avez opté la résolution SD (576i) au résultat, aucun signal à la correspondance, aux composants au vidéo (YPBPR'). Si vous configurez la résolution sur HD (plus de 576p) aucun signal sur la correspondance SCART. Sur la correspondance HDMI, toutes les résolutions sont distribuées, donc, vous faites attention que certains appareils HDTV ne soutiennent pas la résolution 576i.

- Format d'affichage : les possibilités de réglage dépendent du rapport (4 :3/16 :9) réglé. Les réglages peuvent aussi être entrepris avec la touche >V.Format< sur la télécommande.

Format 16:9 sur un TV 4:3

Mode boîte à lettre: l'image totale est représentée. Au bord d'image supérieur et inférieur, vous voyez les barres noires.

Panoramique: l'image est à voir sur la pleine hauteur du téléviseur. Donc, au bord d'image droite et gauche une partie de l'image n'est pas représentée.

Format 4:3 sur un TV 16:9

Mode boîte à lettre: est représentée dans le rapport 4:3. Sur votre écran apparaissent les barres noires à droite et à gauche de l'image.

Plein écran: L'image est représentée sur l'écran total de votre téléviseur 16:9. Donc, le bord à droite et à gauche est tiré dans la largeur. En raison de l'élargissement artificiel, l'image sur l'écran est représentée de manière déformée.

• Edition Vidéo: Dépendant de la résolution réglée, vous pouvez choisir le signal à utiliser.
  A plus de 576p (HD): 'RGB' est désactivé. Choisissez entre les signaux (CVBS, YPbPr, YC).
  A 576i (SD): 'YPbPr' est désactivé. Choisissez entre les signaux (CVBS, RGB, YC).
• HDMI Dolby Numérique: Commutez à Dolby Numérique le mode 'Oui' ou 'Non' si vous utilisez la sortie HDMI.
• Dolby Numérique (SPDIF): Choisissez l'avantage de standard pour Dolby Numérique le mode 'Oui' ou 'Non'. Dans la position 'Oui', le son se produira en Dolby Numérique, si le programme le soutient.
• Mode du son: Réglez le mode de son. (Stéréo / Mono /gauche / droite). Cette fonction est valable pour toutes les sorties de signal.
  ● Power Saving in Standy Mode: (le mode Standby) : Choisissez le mode d'opération pour l'état de mise en veille.

Oui: le display frontal montre l'heure actuel. Lors de la mise en route, le Récepteur est immédiatement prêt à fonctionner.

Non: Le display frontal est sombre. Le Récepteur est redémarré à la mise sous courant. Le mode est optimisé pour la consommation d'énergie minimale.

- Audio Sync Delay: (le retard audio): Adaptez le retard entre le signal Son et la représentation d'image aux nécessités de vos appareils raccordés. Le seuil de réglage est de 0ms à 400ms.

3.- Installation

Les indications concernant les Tuners enfichables de votre récepteur (Satellite, Terrestre, Câble), se trouvent dans le menu d'installation. Vous pouvez choisir librement la combinaison des Tuners.

INDICATION : Si vous installez seulement un Tuner, vous devez l'installer sur la position extérieure (TUNER1). Si vous installez le Tuner sur la position intérieure (TUNER2), le Tuner n'est pas reconnu.

- Différentes options dans le menu d'installation des tuners installés.

S+S(S) T+T(T) C+C(C) S+T S+C T+C
Paramètres antennes	Recherche terrestre	Recherche câble	Paramètres antennes	Paramètres antennes	Recherche terrestre
Recherche des Satellites			Recherche des Satellites	Recherche des Satellites	Recherche câble
			Recherche terrestre	Recherche câble
Paramètres du réseau local	Paramètres du réseau local	Paramètres du réseau local	Paramètres du réseau local	Paramètres du réseau local	Paramètres du réseau local
Rétablir Système	Rétablir Système	Rétablir Système	Rétablir Système	Rétablir Système	Rétablir Système
Information Système	Information Système	Information Système	Information Système	Information Système	Information Système

3.1 Antenne

- Choisissez les satellites et LNB à installer pour la recherche des programmes. Les valeurs qui sont réglées dans ce menu, transmettront aux autres menus, les paramètres de recherche.

- Satellite:

A l'aide des touches gauche /droite ◀ / ▶ vous recherchez le satellite désirez. Si vous pressez la touche O.K., une liste avec tous les satellites est affichée. Recherchez le satellite souhaité.

- Tuner Connection: Réglez le type de branchement (Séparé ou Loop-Through).

INDICATION: Si le paramètre du Tuner n'est pas indiqué, vous n'avez pas branché un Tuner ou seulement un Tuner est installé.

Séparé: Vous choisissez le mode >séparé<, si vous avez branché chaque Tuner à des LNBs différents, indépendants (Tuner 1 / Tuner 2).

Loop-Through: Choisissez le mode 'Loop Through', si vous avez relié LNB OUT (TUNER1) et LNB IN (TUNER2) avec le câble de jonction (loop-through).

INDICATION : S'il vous plaît, établissez correctement les branchements des Tuners (Séparé / Loop-Through). En raison des différences techniques des types de raccordements de Tuners / LNB, des erreurs peuvent provoquer des problèmes de réception. Nous recommandons d'urgence de faire appel à un service professionnel, si vous avez un doute concernant les branchements.

- Tuner: Choisissez le Tuner que vous voulez régler (Tuner1/Tuner2). Si vous avez choisi d'abord 'Loop-Through', ce paramètre est désactivé automatiquement.

- Fréquence: Choisissez la fréquence des satellites que vous voulez utiliser à la recherche du signal.

● Alimentation LNB: Mettez la tension du LNB sur OUI ou NON.

● Type LNB: Choisissez le type du LNB.

- Fréquence du LNB: Choisissez la fréquence de l'oscillateur local (L.O. ou fréquence à mélanger) qui est convenue pour votre LNB. Avec les touches gauche/ droite ◀ / ▶. Vous pouvez modifier la valeur de la fréquence LNB, si la fréquence souhaitée n'est pas mentionnée, entrez la fréquence à l'aide des touches numériques (touches du clavier). Si la fréquence souhaitée n'est pas mentionnée, entrez la fréquence à l'aide des touches (touches de chiffres) numériques. Si vous avez choisi le réglage Universelle LNB, les fréquences 9750 et 10600 MHz sont opérationnelles. Le mode LNB 22 KHZ n'est alors pas disponible.

- LNB 22 KHZ: Activez ces options, si vous vos satellites utilisent à l'installation le signal de commutation de la bande de fréquences 22 KHZ.

- Commutateur DiSEqC: Si vous utilisez un commutateur DiSEqC 1.0 ou DiSEqC 1.1, choisissez s'il vous plaît l'option convenable.

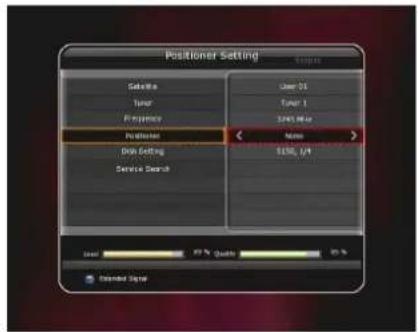

Réglage positionneur

• Satellite: Choisissez le satellite sur lequel vous désirez effectuer une recherche, ceci avec les touches gauche / droite ▶ / ▶. Si vous pressez la touche O.K., une liste avec tous les satellites disponibles est représentée. Recherchez le satellite souhaité..
• Tuner: Choisissez le Tuner (Tuner 1/Tuner 2) que vous voulez configurer. Si vous avez réglé la liaison 'Loop-Through' au préalable, cette fonction est désactivée.
• Fréquence: Choisissez la fréquence que vous voulez utiliser pour la recherche du signal satellite.
• Positionneur: Choisissez le point à positionner.

Aucun: (Aucun positionnement)

DiSEqC 1.2:

Déplacer: Pour tourner l'antenne Sat, pressez les touches gauche / droite ◀▶.

Déplacement plus fin: pour tourner l'antenne Sat par paliers, pressez brièvement les touches gauche / droite ◀ ▶.

Pas: Mettez l'étendue des paliers sur 1, 2, 3, 4

Commande positionneur: Pour choisir des instructions.

Pressez la touche O.K. Les instructions disponibles apparaissent dans une liste.

USALS (le DiSEqC 1.3):

Déplacer: Pour tourner l'antenne Sat, pressez la touche gauche / droite ◀ ▶. Déplacement plus fin: Pour tourner l'antenne Sat par paliers, pressez brièvement la touche gauche / droite ◀ ▶.

Pas: Mettez l'étendue des paliers sur 1, 2, 3, 4

Degré de longitude: Affichez le degré de longitude à l'aide des (touches du clavier) chiffres.

Le degré de latitude: Affichez le degré de latitude à l'aide des (touches du clavier) chiffres.

Allez à: Pressez la touche O.K., pour faire tourner l'antenne à la position choisie.

• Antennes: Pressez O.K., accès au menu des paramètres types d'antenne.
• Recherche des chaînes: Pressez la touche O.K. pour parvenir directement au programme de recherche.

Recherche des programmes

3.2 Recherche des satellites

- Auto:

Satellite: Pressez la touche O.K. pour choisir le satellite que vous voulez parcourir à la recherche des programmes.

Tuner: Choisissez le Tuner (Tuner1 / Tuner2) que vous voulez configurer. Si vous avez réglé au préalable le Tuner en mode 'Loop-Through', celui-ci est désactivé.

Le choix: Choisissez le mode de recherche.

Le réseau: Si une recherche se basant sur le NIT (liste de réseau) du satellite est choisi. Ainsi, tous les

Transpondeurs du satellite qui font partie du réseau choisi sont saisis.

Service Search Search Mode Satellite User Search Type Network Search Data Setting Registrar Setting Map Search Auto User ID User 1 Air Service OFF ESSL 1/4 GOLD Mode: 90 Hz Speed: 50 Hz Service Cap

le calibrage de temps: Choisissez ('Simple', Plein Ecran, non) pour recevoir des données de chaque Transpondeur TDT (Time Data Table).

Antennes: Paramètres: Pressez la touche O.K. pour parvenir directement au programme de recherche.

Réglages positionneur: Pressez la touche O.K. pour parvenir directement aux réglages du positionneur.

Lancement de la recherche: Pressez la touche O.K. pour lancer la recherche...

- Manuel:

Satellite: Pressez la touche O.K. pour choisir le satellite que vous voulez parcourir à la recherche des programmes.

Tuner: Choisissez le Tuner (Tuner1 / Tuner2) que vous voulez configurer. Si vous avez réglé au préalable le Tuner en mode 'Loop-Through', celui-ci est désactivé.

Fréquence: Choisissez dans la liste une fréquence que vous voudriez parcourir.

Débit Symbole: Tapez avec les (touches du clavier) chiffres numériques le Débit symbole désiré.

Polarité: Choisissez la polarité. (Vertical /Horizontal).

Type de recherche: Choisissez le type de recherche, tous les programmes, seulement FTA (les programmes libres) ou seulement programmes TV.

Réseau: Si une recherche se basant sur le NIT (liste de réseau) du satellite est choisi. Ainsi tous les Transpondeurs du satellite qui font partie du réseau choisi sont saisis. Pressez la touche O.K. pour parvenir directement au programme de recherche.

Réglages positionneur: Pressez la touche O.K. pour parvenir directement aux réglages du positionneur.

Transmission: Choisissez 'DVB' ou 'DVB-S2'.

Lancement de la recherche: Pressez la touche O.K. pour lancer la recherche.

- BlindScan:

Satellite: Pressez la touche O.K. pour choisir le satellite que vous voulez parcourir à la recherche des programmes. Tuner: Choisissez le Tuner (Tuner1 / Tuner2) que vous voulez configurer. Si vous avez réglé au préalable le Tuner en mode 'Loop-Through', celui-ci est désactivé.

Fréquence: Choisissez dans la liste une fréquence que vous voudriez parcourir.

Polarité: Choisissez la polarité. (Vertical /Horizontal).

Type de recherche: Choisissez le type de recherche, tous les programmes, seulement FTA (les programmes libres) ou seulement programmes TV.

Antennes: Paramètres: Pressez la touche O.K. pour parvenir directement au programme de recherche

Lancement de la recherche: Pressez la touche O.K. pour lancer la recherche.

Satellite: Pressez la touche O.K. pour choisir le satellite que vous voulez parcourir à la recherche des programmes.

Tuner: Choisissez le Tuner (Tuner1 / Tuner2) que vous voulez configurer. Si vous avez réglé au préalable le Tuner en mode 'Loop-Through', celui-ci est désactivé.

Fréquence: Choisissez dans la liste une fréquence que vous voudriez parcourir.

Débit Symbole: Tapez avec les (touches du clavier) chiffres numériques le Débit symbole désiré.

Polarité: Choisissez la polarité. (Vertical /Horizontal).

Vidéo PID: Tapez le code à l'aide des touches numériques (chiffres du clavier).

Audio PID: Tapez le code à l'aide des touches numériques (chiffres du clavier).

PCR PID: Tapez le code à l'aide des touches numériques (chiffres du clavier).

Transmission: Choisissez 'DVB' ou 'DVB-S2'.

Lancement de la recherche: Pressez la touche O.K. pour lancer la recherche.

3.3 Recherche Terrestre

Auto

le choix: Choisissez le mode de recherche. (Tous les programmes / Seulement FTA/seulement TV)

Antenne 5 V: Choisissez ce réglage, si vous vouliez alimenter une antenne active.

Lancement de la recherche: Pressez la touche O.K. pour lancer la recherche en cours.

Terrestrial Search Search Mode Search Type Network Search Arcoma 5% Start Search Auto All services Get Get Level 100% Quality 100%

- Manuel

canal: Réglez le canal que vous voulez visionner.

Fréquence: Réglez la fréquence.

La largeur de bande: Largeur de bande du signal.

Type de recherche: Choisissez le mode de recherche. (Tous les programmes, seulement FTA, seulement TV)

Lancement de la recherche: Pressez la touche O.K. pour lancer la recherche en cours.

Terrestrial Search Search Mode Channel Frequency Bandwidth Search Type Network Search Antenna RU Start Search Manual 41 600.0 MHz 9 MHz All Service On Off Level 100% Quality 100%

3.4 Recherche Câble

Auto

Le choix : Choisissez le mode de recherche. (Tous les programmes / Seulement FTA/seulement TV).

Lancement de la recherche: Pressez la touche O.K. pour lancer la recherche en cours.

Cable Search Search Mode Search Type Network Search Start Search Auto All Service One Level 1.5 % Quality 100%

- Manuel

Fréquence: Choisissez la valeur de la fréquence que vous désiriez rechercher, en appuyant sur les touches numériques du clavier.

Débit Symbole: Tapez la valeur du débit symbole à l'aide des touches numériques du clavier(chiffres).

Mode QAM: Choisissez le mode avec les touches ◀▶ (Auto, Qam16, Qam32, Qam64, Qam128, Qam25).

Choix : Choisissez le mode de recherche. (Tous les programmes / Seulement FTA/seulement TV).

Lancement de la recherche: Pressez la touche O.K. pour lancer la recherche en cours

Cable Search Search Mode Frequency Symbol Rate QAM Mode Search Type Network Search Start Search Manual 450.0 MHz 6800 AUTO All Service On Level 21 % Quality 300 %

3.5 Network Setting

Si vous désirez correspondre au réseau Internet avec votre récepteur, vous devez entreprendre certains réglages. Si le Récepteur ainsi qu'un PC sont reliés à Internet, vous pouvez saisir du PC les moyens de stockage au Récepteur.

INDICATION : Si votre Router DHCP est opérationnel, l'installation au réseau est considérablement simplifiée.

• Type de jonction: Choisissez ici entre les paramètres Ethernet et le W-LAN au cas où vous utilisez les deux méthodes de correspondance.
• DHCP: Si Dynamic Host Configuration Protocol (DHCP) est activé (Oui), le Récepteur reçoit ses paramètres à la mise sous courant directement du Router. Vous devez, de ce fait, inscrire seulement l'adresse IP de votre Router dans la ligne passerelle. Si DHCP est éteint (Non), vous devez entreprendre vous-mêmes les réglages dans le menu. (L'adresse IP, le masque, la passerelle, le DNS préféré du serveur, DNS alternatif du serveur).
• Adresse IP: Entrez ici l'adresse IP valable pour votre réseau. Utilisez les touches numériques du clavier (chiffres). Entrez l'adresse dans 4 groupes de chiffres à 3 chiffres, ou utilisez les touches de flèche (◀▶) pour passer d'un groupe à l'autre.
• Masque sous-réseau: Inscrivez ici le Masque sous-réseau qui convient à votre réseau.
  ● Passerelle: Ici vous inscrivez l'adresse de votre Router.
• DNS préféré: Premier : Si vous voulez aller avec votre Récepteur sur Internet, inscrivez l'adresse DNS de votre serveur. C'est le plus souvent l'adresse de votre Router. A part cela vous pouvez demander cette adresse chez votre fournisseur d'Internet.
  ● DNS alternatif: Ici, vous pouvez inscrire une adresse DNS supplémentaire de votre serveur.
• MAC Adress: Ici vous voyez l'adresse MAC du réseau correspondant choisi.
• Firmware Upgrade Serveur: Possibilité d'actualiser le Firmware du Récepteur en toute sécurité par Internet, alors vous inscrivez le serveur sur lequel vous voudriez télécharger le Firmware.

(URL : www.octagon-germany.de)

- Accès aux données du PC par le réseau:

Vous trouvez l'adresse IP du Récepteur, dans le menu Network Setting. Vous portez l'adresse IP dans la ligne d'adresses du navigateur. Exemple :

\168.158.10.146\storage Pressez la touche Enter sur votre PC (Vous faites attention aux deux barres de fraction \ au début). Maintenant, vous voyez le classeur pour les différents supports de stockage.

HDD : SATA Disque dur (interne ou externe)

USB1 : Support de stockage, panneau frontal.

USB2 : Support de stockage, panneau arrière (haut).

USB3 : Support de stockage, panneau arrière (bas).

Il est possible, maintenant, d'échanger des fichiers entre le PC et le Récepteur.

Network Setting 67.2016e Aug 2018(14) Connection Type Setting CDAS Dynamic Start On User Password ****** Host --dynics.org Update Internus(Reg) do Decrement Dynamic Settings Max Setting Restart Network AP Scanning

● DynDns (la touche ROUGE) (Setting DDNS)

Si vous voulez utiliser votre Récepteur comme le serveur à Internet, ici vous prenez, avant, les réglages nécessaires. Vous recevez les données correspondantes de votre fournisseur DDNS.

- Si vous voulez utiliser Wireless LAN, enfermez un module 'USB Wi-Fi' (*Option). Avec la touche BLEU, les données de WLAN Access Points sont recherchées automatiquement. La touche VERT ouvre une fenêtre à la demande des paramètres de sécurité. Vous retirez les données exactes pour votre WLAN de votre Points d'Access. Avec la touche JAUNE, vous redémarrez le mo

*REMARQUE : Actuellement seuls les modules Wireless LAN labellisés sont soutenus. S'il vous plaît, examinez avant l'achat si le module avec votre Récepteur est compatible. Actuellement, des modules à puce suivants sont soutenus : Série RT73, série RT3070, série RT2870.

3.6 Réinitialisation système

• Pour tous les réglages dans ce menu, vous devez entrer le code Pin sécurité pour confirmer l'action. (Le code de Pin est : 0000)
• Retour aux réglages d'usine: Au cas où le Récepteur présente un problème de fonctionnement, ou vous voudriez remettre l'appareil dans un état défini, alors vous pouvez, par la pression de la touche O.K., remettre tous les réglages à zéro.
• Reset configuration data: Seulement les réglages de configuration sont remis à zéro. Egalement les listes de programmes et les listes de favori sont effacées!
• Reset service data: Seulement les réglages de configuration sont remis à zéro, les listes de programmes restent!
• La liste de programme effacée: Les listes de programmes sont effacées. La configuration reste!
• Retour aux réglages enregistrés: Les réglages de configuration finalement sauvegardées et les listes de programmes mémorisés comme avant.
• Enregistrer les données système: Si votre Récepteur est configuré complètement et les listes de programmes sont éditées conformément à vos désirs, alors vous pouvez enregistrer les réglages, par la pression de la touche OK.
• Delete stored position: (effacement de la position sauvegardée): Effacement des données sauvegardées du système.

3.7 Informations Système

Le menu montre certaines informations sur le matériel et le logiciel de votre appareil. Vous devrez connaître ces informations, si vous avez une question concernant le service.

4.- Utilitaires

4.1 Calculatrice

Activez la calculatrice avec la touche O.K. Vous pouvez à l'aide des touches de navigation (▲▼ et ◀▶) composer vos opérations. Vous pouvez, également, entrer les chiffres directement avec les touches numériques du clavier. La touche ROUGE efface la demande. Avec la touche JAUNE, vous entrez un point décimal et avec la touche VERTE vous obtenez le résultat du calcul. La calculatrice soutient les modes d'opération, Décimal 'et, Hexa- décimal'. Vous pouvez changer celui-ci avec la touche BLEUE. Au changement du mode d'opération, le chiffre indiqué est converti.

Calculator 23.06 / 19:54-2003 7 B C A B 4 S E F D 1 2 3 4 5 0 x y Clear / X - - - -

4.2 Calendrier

Activez le calendrier avec la touche O.K. Avec les touches de navigation (▲ ▼ et ◀ ▶) vous pouvez choisir une date déterminée. Avec les touches ◀ P et P ▶, vous changez le mois du calendrier. Sur les touches numériques du clavier, vous pouvez entrer directement l'année.

Calendar 6 June 2009 Sun Sun 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Change Fee

4.3 Cryptage (Conditional Access Système) Smart Card Slot

- Menu:

Si vous désirez voir les programmes codés, procurez-vous une Smart Card convenant au décryptage respectif. Vous introduisez la carte directement dans le lecteur du Récepteur (Slot 1 ou 2). Une annonce 'Smart Card initializing apparaît ...' sur l'écran. Le message disparaît, vous pouvez regarder les programmes correspondants.

Smart Card Information:

Vous pouvez regarder le statut de la carte mise pendant que vous choisissez l'inscription respective et pressez la touche O.K.

vous voulez utiliser les autres systèmes de cryptage, vous avez besoin d'une Common Interface, Conditional Access Modules (CAM) et un Smart Card provenant du fournisseur. Mettez la CAM avec la SmartCard dans l'un des deux emplacements CI. L'annonce 'l'initialisation CI ... apparaît.

Le message disparaît, vous pouvez regarder les programmes correspondants.

● Information CAM.

autour du statut CAM, choisissez l'inscription dans le menu et pressez la touche O.K.

Oui: Les annonces CI sont insérées dans le programme courant.

Non : Aucune annonce CI n'est indiquée dans le programme courant.

4.4 Plugin

Plugin's sont des programmes qui élargissent l'étendue de fonction du Récepteur. Si vous avez téléchargé les fichiers correspondants, votre Récepteur devient plus performant..

- Téléchargement d'un fichier Plugin

Elaboration sur votre clef USB d'un classeur avec le nom 'plugin'. En cela vous produisez un classeur supplémentaire avec le nom 'bin'. (plugin.bin). Copiez le fichier de programme dans le classeur 'bin'. Branchez la clef USB au Récepteur. Si Download apparaît dans le menu, vous changez avec les touches de navigation (◀▶) dans le mode du fichier Utilisateur téléchargement. Avec la touche ROUGE, vous lancez le processus.

INDICATION : Vous pouvez également lancer le téléchargement sur le menu : Menu; Paramètres du système; transfert de données; la transmission de données à la clef USB.

- Menu Plugin

Touche ROUGE: Avec cette touche, vous fixez si le Plugin doit partir automatiquement à la mise sous courant, ou lancé manuellement. Le mode réglé est indiqué dans le menu Plugin

Touche VERTE: Avec cette touche, vous lancez Plugin. Si le Plugin pouvait être lancé le texte apparaît 'Started' dans la ligne correspondante dans le menu Plugin..

Touche BLEUE: Avec cette touche, vous pouvez supprimer le Plugin du Récepteur.

Touche O.K.: A certains Plugin's, vous pouvez appeler des informations ou statuts sur le Plugin.

• WebZeal sert à surfer Web-Browser-Plugin du Récepteur à Internet. Si vous avez relié votre Récepteur à Internet, vous pouvez aller chercher avec ce Plugin tout le monde d'Internet sur votre écran.
• Stockez le fichier sur votre support USB, le nom de fichier : 'WebZeal-201xxxxx.tar.bz'. Reliez le support USB au Récepteur. Si le support USB était reconnu, le téléchargement apparaît à la fenêtre. Alternatif vous pouvez aussi lancer dans le menu; system Tools; Transfert de données; la transmission de données de USB à l'installation de Plugin. dans le menu

téléchargement, vous changez avec les touches de navigation (◀ ▶) choisir le fichier Uncompress 'le mode du fichier téléchargé ' du WebZeal-201xxxx.tar.bz'. avec la touche ROUGE, vous installez WebZeal.

INDICATION : Le processus dure environ des 10 minutes..

- Sauvegardez le fichier WebZeal sur votre support USB. Le nom du fichier : 'WebZeal-201xxxxx.tar.bz'. Raccordez le support USB avec votre Récepteur, et vous allez au menu; system Tools; Storage Manager. Activez le mode File Mount Drive. Inscrivez WebZeal-201xxxxx.mnt dans le fichier Mount Name. Pressez, connect. Allez dans le menu; Utilitaires; Plugin; alors vous pouvez lancer WebZeal.

INDICATION : Si vous utilisez WebZeal avec cette méthode, le support USB ne peut pas être utilisé pendant ce temps pour les fonctions PVR comme l'enregistrement ou le Time-Shift. Si WebZeal n'est pas utilisé, ces fonctions sont à disposition.

- Les fonctions WebZeal

La touche ROUGE: Avec cette touche, la page actuelle est indiquée comme page d'accueil.

La touche VERTE: La page actuelle est prise en charge dans la liste des favoris.

Les touches JAUNE/BLEUE: Avec ces touches, vous pouvez agrandir la représentation actuelle ou la rapetisser

Touche MENU: Pressez cette touche pour afficher le menu Internet.

WIKEDIA English The new European 240.0001 articles Deutsch Dr. New Europe 132.0001 articles Français Ceropontes: New 159.2001 articles Italianos Econyenne Aérie 75.0001 articles Polski davon eyspratna the 6000s articles Españal la art. spazade: 800 100.0001 articles Pycodni Ceropontes: Superskonyen 150.0001 articles Portugues A popratisne lary 434.0001 articles Nederlands de rupu vortu sionen 504.0001 articles Search - In the Internet - Online Search - (I) - In the Internet - Online Search - (II) - In the Internet - Online Search - (III) - In the Internet - Online Search - (IV) - In the Internet - Online Search - (V) - In the Internet - Online Search - (VI) - In the Internet - Online Search - (VII) - In the Internet - Online Search - (VIII) - In the Internet - Online Search - (VIII) - In the Internet - Online Search - (VIII) - In the Internet - Online Search - (VIII) - In the Internet - Online Search - (VIII) - In the Internet - Online Search - (VIII) - In the Internet - Online Search - (VIII) - In the Internet - Online Search - (VIII) - In the Internet - Online Search - (VIII) - In a online search Set Home Add Favorites Zoom in Zoom Out http://www.wikipedia.org/

4.5 YouTube

- Conditions:

Pour pouvoir utiliser YouTube sur votre Récepteur, certaines conditions doivent être remplies : Le Récepteur doit être relié à Internet. Faites attention aux réglages corrects du réseau. (Vous comparez en plus aussi l'instruction au menu "Network Setting".(Configuration réseau) Vous avez besoin de mémoire suffisamment libre sur votre support (HDD ou USB).

Si un disque dur est installé dans votre Récepteur, celui-ci est utilisé comme support de stockage. Au cas où aucun disque dur ne soit à disposition, vous pouvez brancher un support USB suffisamment volumineux.

INDICATION :

a) le volume minimum nécessaire du support, dépend du téléchargement effectué sur YouTube. Il est recommandé d'utiliser un support USB suffisant.

b) Problèmes de liaison avec le réseau : Le vacillement ou gel de l'image en visionnant des vidéos sur YouTube peuvent se présenter, en raison de la lenteur du réseau. Il se peut même à ce que le Récepteur ne peut plus être servi. Dans ces cas, nous vous demandons d'éteindre le Récepteur, interrupteur de secteur, et redémarrer. Après cela, le Récepteur peut être utilisé à nouveau normalement.

- Fonction YouTube:

Trouver le menu YouTube dans Menu; Utilitaires; YouTube. Au bord de l'image droite, vous voyez une liste avec des Vidéos YouTube. A l'aide des touches (▲ et ▼), vous pouvez choisir dans la liste, la Vidéo désirée. Sur le côté de l'image gauche, vous recevez l'information détaillée de la Vidéo choisie. Intervenez avec les touches (▲▼ et ◀▶) pour vous déplacer dans le menu. Les touches O.K. / hancent la vidéo choisie. Pendant la lecture, vous pouvez faire une pause sur l'image, touche II, ou arrêter la vidéo avec la touche ■Avec les touches VOL + VOL−, vous adaptez le volume. Avec les touches MENU / EXIT, vous terminez la fonction YouTube.

- Application des touches de couleurs dans le menu YouTube:

la touche ROUGE (Tout l'écran): Pressez cette touche, vous visionnez la Vidéo sur tout l'écran. La touche fonctionne seulement pendant la lecture.

La touche JAUNE (recherche): Avec cette touche, vous ouvrez une fenêtre de demande. Vous pouvez entrer les noms des Vidéos d'YouTube, et les rechercher. Au bas de la fenêtre, les touches colorées ont des fonctions spéciales, conformément au marquage de couleur.

Touche VERTE (Location): Affichez le pays où vous vous trouvez. Conformément à cette option, le contenu de la liste des Vidéo est filtré.

La touche BLEUE: Avec cette touche, vous pouvez sélectionner vos Vidéos YouTube préférées, selon les différentes offres de catégories.

Solution des problèmes

Problem	Lösung
Aucune annonce sur le display de Récepteur	✓ Examinez si le câble de raccordement du courant (220V) du Récepteur n'est pas endommagé.✓ Contrôlez si le câble est bien branché dans la prise et sous tension.✓ Contrôlez si le commutateur principal sur le panneau arrière du Récepteur se trouve sur 'ON'.
Pas d'image	✓ Vérifiez le format d'image compatible avec votre téléviseur (PAL/NTSC), pressez la touche V.Format de manière répétée jusqu'à ce qu'une image soit indiquée.✓ Examinez si le vidéocâble est relié correctement au téléviseur et au Récepteur.✓ Examinez si vous avez choisi l'entrée vidéo correcte au téléviseur. Pressez la touche STB sur la télécommande de Récepteur.✓ Ainsi vous assurez la fonction Récepteur, (et non un appareil TV ou DVD).✓ Contrôlez les réglages de la luminosité de l'image au téléviseur.✓ Contrôlez quelles résolutions soutient votre téléviseur, et choisissez une résolution convenable à l'aide de la touche résolution sur la télécommande.
Mauvaise qualité d'image	✓ Vérifiez les points qui se trouvent sous le chapitre « Pas d'image ».✓ Contrôlez le niveau du signal d'antennes. Au cas où celui-ci serait trop bas, essayez de régler l'antenne satellite
Pas de Son	✓ Vérifiez les points qui se trouvent sous le chapitre « Pas d'image ».✓ Contrôlez les réglages du volume au téléviseur et au Récepteur.✓ Vérifiez le Mute (son coupé), au niveau du Téléviseur et du Récepteur
Télécommande ne répond pas	✓ Dirigez la télécommande directement sur le Récepteur.✓ Si vous pressez une touche sur la télécommande, contrôlez si la touche STB s'allume. Si non, vous pressez la touche STB.✓ Vérifiez les batteries et vous les remplacez
Pas ou mauvais signal	[Seulement pour le Tuner modèle DVB-S2 ]✓ Vérifiez LNB. Remplacez le LNB au cas où.✓ Contrôlez le chemin de câble, (liaison entre le LNB au Récepteur).✓ Contrôlez la position de l'antenne satellite et vous la corrigez au cas où celle-ci aurait bougé (vents).✓ Si vous utilisez un commutateur DiSEqC 1.0, examinez la liaison correcte avec le LNB et la programmation.[Seulement pour le Tuner modèle DVB-T (T2)]✓ Vérifiez la liaison avec l'antenne.[Seulement pour le Tuner modèle DVB-C]✓ Vérifiez la liaison avec le réseau de câble(Téléréseau).[Tous les Tuners DVB]✓ Vérifiez le niveau du signal et la qualité du signal.

Données Techniques

Tuner [S2 Tuner]

Connecteurs d'entrée	F-type, IEC 169-24, Female
Passage HF - Sortie	F-type, IEC 169-24, Female
Bande de fréquences	950MHz ~ 2150MHz
Impédance d'entrée	75Ω, unbalanced
Niveau d'entrée	-65 to -25dBm
Alimentation LNB	13/18VDC, max.400mA
Signal 22 KHz	(22±2)KHz, (0.6±0.2)V
Contrôle DiSEqC	V1.0/1.2/USALS Compatible
Démodulation	QPSK / 8PSK
Input Symbole Rat	2 ~ 45 Ms/s(QPSK of DVB-S)
Décodeur	2 ~ 45 Ms/s(QPSK of DVB-S2)
	2 ~ 37 Ms/s(8PSK of DVB-S2)
FEC	1/2, 2/3, 3/4, 5/6 and 7/8 with Constraint Length K=7(DVB-S)
	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 and 9/10 (DVB-S2)

Tuner [T Tuner]

Connecteurs d'entrée	IEC 169-2, Female
Passage HF - Sortie	IEC 169-2, Male
Bande de fréquences	VHF III : 174~230 MHz
	UHF IV : 470~606 MHz
	UHF V : 606~862 MHz
Démodulation	OFDM
geur de Bande FET	6, 7, 8 MHz
Mode FET	2K, 8K
Code Rate	1/2, 2/3, 3/4, 5/6, 7/8
Guard Interval	1/4, 1/8, 1/16, 1/32

Tuner [T2 Tuner]

Connecteurs d'entrée	IEC 169-2, Female
Passage HF - Sortie	IEC 169-2, Male
Bande de fréquences	VHF III : 174~230 MHz
	UHF IV : 470~606 MHz
	UHF V : 606~862 MHz
Démodulation	OFDM
Largeur de Bande	6, 7, 8 MHz
Mode FET	1K, 2K, 4K, 8K, 16K, 32K
Code Rate	1/2, 2/3, 3/4, 3/5, 4/5, 5/6
Guard Interval	1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128

Tuner [C Tuner]

Connecteurs d'entrée	IEC 169-2, Female
Passage HF - Sortie	IEC 169-2, Male
Bande de fréquences	50MHz ~ 1GHz
Démodulation	16, 32, 64, 128, 256 QAM(for Annex A/C)
	64, 256 QAM(for Annex B)
Bande de fréquences IF	8 MHz(-3dB) TYP(for Annex A/C)
	6 MHz(-3dB) TYP(for Annex B)
Input Symbole Rat	1 Msps ~ 7 Msps(for Annex A/C)
	5.057 Msps(for 64QAM, Annex B)
	5.361 Msps(for 256QAM, Annex B)

MPEG Transport Stream A/V Decoding

Transport Stream	H.264(MPEG-4 part 10, MPEG-4/AVC and H26L)
	MPEG-II ISO/IEC 13818-2/11172-2
Niveau profil	MPEG-4/AVC MP@L4, MPEG-II MP@HL
Taux d'entrée	Max. 80Mbit/s
Format Vidéo	4:3 Letter Box, 4:3 PanScan, 16 : 9
Résolution Vidéo	720 x 576i, 720 x 576p, 720 x 480i, 720 x 480p
	1280 x 720p, 1920 x 1080i, 1920 x 1080p(supports only HDMI)
Décodage Audio	Dolby Digital, MPEG-1 Layer 1,2 and 3
Mode Audio	Stereo/Joint stereo/Mono, Dolby Digital bitstream
Taux d'échantillonnage	32KHz, 44.1KHz and 48KHz(According to input)

Matériel Système

Unité Centrale Principale	STi chipset
Mémoire	Flash-ROM : 64 Mbyte
	SDRAM : 256 Mbytes
	EEPROM : 256 bytes

Audio/Vidéo & Data Entrée/Sortie
TV SCART RGB, Y/C, CVBS Video, Audio L, R Output

VCR SCART	CVBS Video, Audio L, R Output
	RGB Video input, CVBS Video, Audio L, R Input
RCA	CVBS Video Output, Audio L, R Output

Component YPbPr Video Output

HDMI Video & Audio Output
OPTIQUE Dolby Digital (SPDIF)

Avec réserve de modifications techniques! Vous trouvez les indications supplémentaires à l'appareil : www.octagon-germany.de

Tableau des codes pour Télécommandes Universelles

1.- Touches

No KEY NAME TV DVD VCR
1
2		V
3		VV
4	[CAV5]	VVV
5		V
6	V.F
7	S
8	TV/RA	V
9	Res
10	[0D2C]	VV
11		VV
12		VV
13		V
14	[TASH]	V
15	[ATK4]	VV
16		VV
17		VV
18	[ST6X]
19	[TASD]	V
20	[0785]	V
21	[3038]	V
22	[44YW]	V
23	I [2CH2]
24	RI
25	M	VV
26	[0758]	VV
27	[1240]	VV
28		VV
29	[30ZW]	VV
30		VV
31		VV
32	[087D]
33
34	[1X276]

No KEY NAME TV DVD VCR
35 VOL +			V
36 VOL -			V
37 CH +			V V
38 CH -			V V
39 EPG
40		[32X3]
41		[XXZX]
42		[HBSY]
43
44 0			V V V
45 1			V V V
46 2			V V V
47 3			V V V
48 4			V V V
49 5			V V V
50 6			V V V
51 7			V V V
52 8			V V V
53 9			V V V
54		[CC00]
55		[2406]
56 REV1
57 REV2
58 REV3
59 REV4
60 REV5
61 REV6

2.- Marques TV

Marques TV	Code
ADMIRAL	050	134
AKAI	093	049	123
ALBA	068
ALBIRAL	116
ALCATEL	022
AMSTRAD	158	021
ANAM	155	156	157
ARC EN CIEL	028	039	043	145	081
ARISTONA	099	049	050	019	142
	149	078
ARTHUR MARTIN	053	139	117	120	122
	123	125	128
ASA	050	055	057	113	134
ATLANTIC	099	111
AUDIOSONIC	054
AUSIND	053
AUTOVOX	099	144	055	019	057
	069
BAIRD	083
BASICLINE	006
BAUR	011
BEKO	023	049
BLAUPUNKT	094	100	102	111	114
BRANDT	028	039	040	043	145
	081
BRION VEGA	050
BRUNS	048	050
BSR	059	110	132
BUSH	033	068	124	074
CENTURY	098	101	050	079	136
CGE	016	101	124	079	132
	136
CIHAN	065
CLARIVOX	048	116
CONDOR	099	111
CONTEC	087
CONTINENTAL EDITION	028	039	040	043	145
	081
CROSLEY	101	050	109
CROWN	147
CTC CLATRONIC	046
DAEWOO	089
DECCA	099	060	063	115	118
DEGRAAF	036
DIXI	049	090
DRYNATRON	049
DUAL	099	141
DUAL-TEC	096	099	132
DUMONT	046	050	057	073
ELBE		016	116
ELBIT	065
ELCIT	046	097	103	050	109
	127	132
ELMAN	046	132
ELTA	090
EMERSON	158	098	050
ERRES	049	142
EUROPHON	098	046	097	099	051
	115	132
FERGUSON	146	040	041	150	057
	061	116	149
FIDELITY	099	149
FINLUX	034	046	053	055	057
	109	113	073	074	079
FISHER	015	048	050	052	109
	136
FORGESTONE	149
FORMENTI	099	053	109	111	125
FORTRESS	137
FRABA	075
FRONTECH	054
FUJITSU	025
FUNAI	054	059
GBC	109	132
GEC	099	060	109	115	134
	088
GELOSO	103	109	132	134	090
GOLDSTAR	092	003	017	099	049
	075	076	077	090	152
GOODMANS	033	049	060	077
GORENJE	066	136
GREATZ	001	058	109	122	123
	128	129	130	134
GRANADA	033	099	049	058	060
	142	115	125	134
GRUNDIG	094	100	057	058	108
	112	114	082
HANSEATIC	033	047	099	049	109
	139	111
HANTAREX	097
HEMMERMANN	127
HIFIVOX	028	039	043	145	081
HINARI	158	033	045	143	090
HITACHI	014	033	034	036	099
	145	056	109	139	110
	067	117	132	134	084
	091	081	088
HYPER	093	099
IMPERIAL	016	101	124	079	132
	133
INGELEN	001	058	109	122	128
	129	130	134
INKEL	000
INNO HIT	093	098	097	099	143
	077	090
INTERFUNK	047	049	050	145	058
	109	142	123	128	129
	091
IRRADIO	093	143	053	077	090
ITT	001	140	058	105	109
	122	123	128	148	129
	130	134	135	083	089
JVC	033	154
KTV	099
KAISUI	006
KARCHER	006
KENDO	098
KENNEDY	144	019	109
KORTING	050	059	111
KRIESLER	099	049	050	019	142
	149	078
LENOIR	099
LOEWE OPTA	008	097	047	049	050
	115	072
LOGIK	118	149
LUMA	049	120	134
LUXOR	058	139	117	120	123
	129	135	083
McMICHAEL	088
MEMOREX	090
MAGNAFON	046	097	099	051	053
	115
MARANTZ	049
MATSUI	158	099	106	060	118
	068	134	090
MAGNADYNE	046	097	103	050	109
	115	127	132
METZ	094	050	114	133
MINERVA	094	100	057	058	114
MISTRAL	149
	033	035	047	049	050
MITSUBISHI	062	118	119	148	080
	138
MIVAR	097	099	115	077
MULTITECH	046	099	115	136
MURPHY	134
MAONIS	096	144	019	110	134
NATIONAL	042	104	109
NEC	033	085
NECKERMANN	099	050	139	120	136
NEI	049
NIKKAI	060
NOBLEX	015
NOBLIKO	098	046	099	053	057
NOGAMATIC	028	039	043	145	081
NOKIA	001	140	058	105	109
	122	123	128	148	129
	130	134	135	083	089
NORDMENDE	028	032	039	043	145
	131	091	081
OCEANIC	109	064	123
ONCEAS	099
OPTONICA	137
ORION	158	059	118	068	127
	090
OSAKI	060
OSIO	077
OSUME	087
OTTO VERSAND	033	047	049	109	139
P.T ACTTRON	065
PAEL	099	053
PANASONIC	030	042	095	104	107
	109	121	126
PATHE CINEMA	099	111	116	132
PERDIO	060
PHILCO	016	030	101	050	109
	124	079	132	136
PHILIPS	009	010	013	018	024
	099	049	050	019	142
	148	149	078	088
PHOENIX	099	053	109	111	125
PHONOLA	099	049	050	019	142
	149	078
PIONEER	020	049	145	091
PRANDONI-PRINCE	098	097	053	115	134
PREMIER	124
PRINCE	098	097	053	134
PROTECH	049	054
PYE	099	049	050	019	142
	148	149	078
QUASAR	046	097	051	053	077
QUELLE	047	099	100	049	053
	055	057	058	111	112
	113	114	118	123	073
	074	128
RADIOLA	099	049	050	019	142
	149	078
RADIOMARELLI	046	097	103	050	109
	062	127	132
RANK	074
RBM	074
REDIFFUSION	062	123	134
REX	096	144	019	141	110
	069	134
ROBOTRON	048	050
RTF	048	050
SABA	028	031	032	037	039
	040	043	097	050	145
	115	120	086	091	081
SAISHO	158	099	118	119	068
	090
SALORA	053	139	117	120	122
	123	125	128	135	083
SAMBERS	046	097	051	053	115
	077
SAMPO	121
SEG	046
SEI	158	059
SAMSUNG	015	026	099	054	077
	136	090	151	153
SANYO	001	002	005	033	044
	048	060	113	118	071
	054		136
SBR	049	142	148	149	088
SCHAUB LORENZ	001	058	109	122	123
	128	129	130	134
SCHNEIDER	096	099	049	050	052
	019	141	109	142	125
	149	078	132
SELECO	016	096	144	019	141
	110	069	134
SHARP	033	087	137
SIAREM	046	097	050	109	115
SICATEL	116
SIEMENS	005	094	036	100	111
	114	087
SIERA	099	049	050	019	142
	149	078
SILVER	054
SINGER	016	046	050	109
SINUDYNE	158	046	050	059	109
	127
SONOKO	049	090
SONY	146	007	027	033	038
	118
STERN	096	144	019	110	069
	134
TANDBERG	133
TANDY	099	060	137
TASHIKO	002	033
TATUNG	099	060	063	065	115
	118
TEC	096	099	132
TELEAVIA	028	039	040	043	145
	091	081
TELEFUNKEN	028	041	145	150	086
	091
TELETECH	090
TELEVIDEON	099	053	109	111	125
TENSAI	049
TOSHIBA	004	016	033	070	074
TRANS CONTINENTS	098	097	053	134
THOMSON	012	028	032	039	040
	043	145	091	081
THORN-FERGUSON	014	040	041	054	150
	057	061	116	149	086
TOCOM	029
TRIUMPH	158
UHER	052	111	125
ULTRA VOX	098	046	099	050	109
	120
UNIVERSUM	092	034	054	077
UNIVOX	116
VEGAVOX	079
VOXSON	050	134
WATSON	111
WATT RADIO	046	099	051	109	116
	127
WEGA	033
WHITE WESTINGHOUSE	099 111
YOKO	099
ZANUSSI	096 144	019 110 069
	134
ZOPPAS	096 144	019 110 134

3.- Marques VCR

Marques VCR Code
AKAI	122 133	142 152 132
ALBA	108 120
AMSTRAD	111
ANITSCH	109
ARC EN CIEL	142 156	152
ARISTONA	145 131
ASA	118
AWIA	111 142
BAIRD	142 133
BAUER. BOSCH	114 143
BRIONVEGA	141
BUSH	108 120
BLAUPUNKT	114 143	155 131 154
	140
BRANDT ELECTRONIQUE	142 156	152
C.EDISON	141
CANON	114
CAPEHART	120
CGE	111 142	152
CONTINENTAL EDISON	142 156	152
CRAIG	100 113
CURTIS MATHES	119
DAEWOO	101 120	121
DAYTRON	120
DECCA	111 142
DEGRAAF	103 106	111 145 118
DUAL	142 152
DUMONT	103 111	118
DYNATECH	111
EMERSON	102 110	111 119 125
FERGUSON	142 159	130 152 134
	136
FIDELITY	111
FINLANDIA	103 118
FINLUX	103 106	111 118
FISHER	100 103	105
FUNAI	111
GE	119
GENERAL	114
GOLDSTAR	104 162
GOODMANS	108 111	146
GRAETZ	141 142	156 150 152
	138
GRANADA	103 105	118
GRUNDIG	114 143	118 155 131
	153 154
HANSEATIC	143
HARMAN-KARDON	104
HIFIVOX	142 156	152
HINARI	102 108	124 127
HITACHI	106 107	111 142 157
IMPERIAL	111
INGELEN	142 156	152 138
INGERSOL	127
ITT	105 141	142 156 150
	152 133	138
JENSEN	142
JVC	142 156	160 130 152
	163
KENWOOD	105 142	160
KRIESLER	145 131
KUBA	143
LLOYD	111
LOEWE OPTA	114 118	129 131
LOGIK	108 127
LUXOR	133 138
MAGNADYNE	141
MAGNASONIC	138
MAGNAVOX	119
MARANTZ	104 114	146 118 131
MATUI	110 125	127
MEMOREX	100 103	105 111 145
METZ	114 143	131 154 137
MGA	117
MINERVA	155 154
MINOLTA	106 107
MITSUBISHI	160 117	149
MTC	111 113
MULTITECH	108 111
MURPHY	111
NAONIS	142 156	152
NATIONAL	140
NEC	104 142	160 152
NECKERMANN	102 141	114 142 152
NOGAMATIC	142 156	152
NOKIA	103 105	141 142 156
	150 152	133 138
NORDMENDE	139 142	156 152 153
	135
OPTONICA	145 146
ORION	102 110	125 127
OSAKI	111
OTTO VERAND	143
P. CINEMA	114
PALLADIUM	141 114
PANASONIC	123 151	140
PATHE MARCONI	142 156	152
PENTAX	106 107
PERDIO	111
PHILIPS	112 114	145 146 118
	129 131
PHONOLA	114 145	118 129 131
PIONEER	160
PORTLAND	120
PROLINE	111
PYE	114 145	118 129 131
QUARTZ	105
QUELLE	102 144	154
RADIOLA	145 131
RADIOMARELLI	141
RCA	119
REALISTIC	100 103	105 111 113
	145 146
REX	142 156	152
SABA	139 142	156 152 135
SAISHO	102 110	125 127
SALORA	105 117
SAMSUNG	113 119	132 161
SANSUI	142 160
SANYO	100 103	105 125 138
SBR	118 129
SCHAUB LORENZ	141 142	156 150 152
	138
SCHNEIDER	108 111	145 131
SEI-SINUDYNE	127
SELECO	142 156	152
SENTRA	120
SHARP	145 146	1105 148
SHINTOM	108
SIEMENS	114 143	155 131 154
	138
SIERA	145 131
SINUDYNE	127
SONY	144 115	116 126 128
STERN	142 156	152
STS	106
SUNKAI	125
SYLVANIA	111 117
SYMPHONIC	111 117
TASHIKO	111
TATUNG	111 142
TEAC	111 142
TEKNIKA	111
TELEAVIA	142 156	152
TELEFUNKEN	142 156	152
TENOSAL	108
THOMSON	142 156	152
THORN-FERGUSON	139 142	159 130 152
	134 136
TOSHIBA	101 142	156 117 158
	152
TOTELEVISION	113
UHER	142
ULTRA VOX	141
UNITECH	113
UNIVERSUM	141 114	143
URANYA	141
VECTOR	104
VICTOR	142 160
VIDITAL	141
WESTING HOUSE	141
WARDS	119
YAMAHA	104 142
ZANUSSI	142 156	152
ZENDER	152
ZOPPAS	142 156

4.- Marques DVD

Marques DVD	Code
AIWA	002
AKAI	007	044
ALBA	036
ANAM	074
ANSONIC	152
AMES	051
APEX	003	011	025	037	039
	044	047	048	054	040
AUDIOSONIC	044
A-TREMD	061
BROKSONIC	000
BULE SKY	158	036
BUSH	067	044	000	152
CAT	036
CLASSIC	051
CELESTIAL	158
CENTREX	158
CINEULTRA	036
CONIA	158
COMBRIDGE AUDIO	088
CROWN	044
CYBERCOM	152
CYBERRHOME	061
DAEWOO	005	045	052
DAEWOO INTERNATIONAL	036
DEC	036
DENON	041	050
DENVER	036
DENZEL	083
DIGITREX	011	158
DIK	152
DK DIGITAL	152
DRAGON	152
DUAL	083	152
ELTA	004	010	044
ENZER	083
EMERSON	013	019	032	067
FISHER	015
FUNAI	019	032
GE	044	062
GOLDSTAR	013	067
GOLEMANS	044
GO-VIDEO	012	016	021
GRADIENTE	008
HARMAN/KARDON	023
HITEKER	011	158
HOHER	152
HITACHI	001	035	004	070	067
	083
INTEGRA	057
JEKEN	036
JVC	014	028	067
KENWOOD	036	041
KENDO	036
KISS	083
KLH	044
KONKA	042	049	056	063
KOSS	008
LASONIC	006
LECSON	088
LENCO	036	152
LENOXX	044
NEXIA	036
LIFETEC	152
LG	013	072	067	059
LUXMAN	004	070
MAGNAVOX	026	027
MARANTZ	013	026	027
MDS	036
MEDION	152
MEMOREX	018
MICROSOFT	020
MICROSTAR	152
MINTEK	044
MITAUBISHI	055
MONYKA	083
MUSTEK	051
NAD	013	065
NAKAMICHI	058
NORDMENDE	152
MBO	044
NEUFUNK	083
ONKYO	056
OMNI	044	036
OPTIMUS	001
ORITRON	008
PALSONIC	158	067
PANASONIC	041	068
PACIFIC	018	152
PHILIPS	026	027	064	045
PHONOTREND	036
PIONEER	001
PROLINE	008	158	085
PROSCAN	062
PROSONIC	036
RADIOSHACK	038	066	067
RAITE	083
REC	067
REOC	053
REVOY	036
RCA	038	044	062	066	067
ROADSTAR	067	044	036
ROTEL	067
SAMSUNG	012	021	070	071
SAMPO	022
SANSUI	000
SANYO	015
SCOTT	158
SEG	029	083
SILVASCHNEIDER	152
SHARP	020	067
SHANGHAI	158
SHERWOOD	009	073
SHINCO	044
SINGER	044
SM ELECTRONIC	044
SONY	033	034	004	070
SOUNDWORKS	088
SYLVANIA	019	032
SYLMPHONIC	019	032
SVA	158
TEAC	001	067
TECHNICS	041	068
TEASAI	044
TEVION	018	031	046	053	060
THETA DIGITAL	001
TOSHIBA	000	017	024	026
TOKAI	083
UMAX	044
UNITED	035
UNIVERSUM	067
VOXSON	152
WELKIN	152
WESDER	036
WHARFEDALE	059	085	088
WINDY SAM	040	070
XMS	067
YAMAHA	041	043
YAMAKAWA	030	083
ZENITH	068	013	069	067

Notiz

CTAGON
