MODE D'EMPLOI IND2F1B Yard
Notice d'utilisation
IND2F1B
Table de cuisson induction
Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitroceramique à induction.
Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.
Sécurité 4
PRECAUTIONS AVANT UTILISATION EN CUISSON 4 UTILISATION DE L'APPAREIL 5 PRECAUTIONS POUR NE PAS DETERIORER L'APPAREIL 6 PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 7 AUTRES PROTECTIONS 7
Description de l'appareil 8

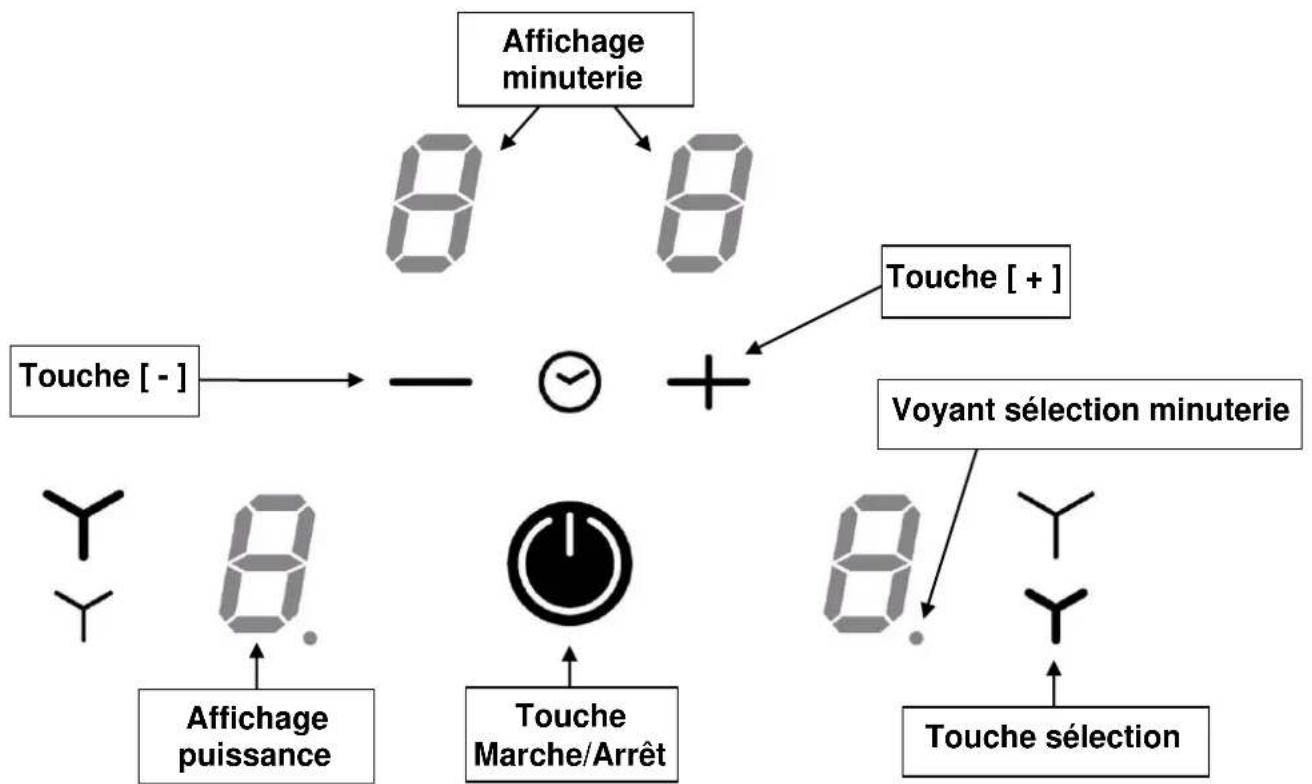

CHARACTERISTIQUES TECHNIQUES 8 BANDEAU DE COMMANDE 8
Utilisation de l'appareil 9
AFFICHAGE 9 VENTILATION. 9
Mise en ROUTE et gestion de l'appareil 9
AVANT LA PREMIÈRE UTILISATION 9 PRINCIPELD L'INDUCTION 9 TOUCHES SENSITIVES 9 MISE EN ROUTE 10 DETECTION DE RECIPIENT 10 INDICATEUR DE CHALEUR RESIDUELLE 10 FONCTION BOOSTER 10 FONCTION MINUTERIE 11 VERROILLAGE DU BANDEAU DE COMMANDE 12 LIMITATION DU TEMPS DE FONCTIONNEMENT 12
Conseils de cuisson 13
QUALITE DES CASSEROLES 13 DIMENSION DES CASSEROLES 13 EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 14

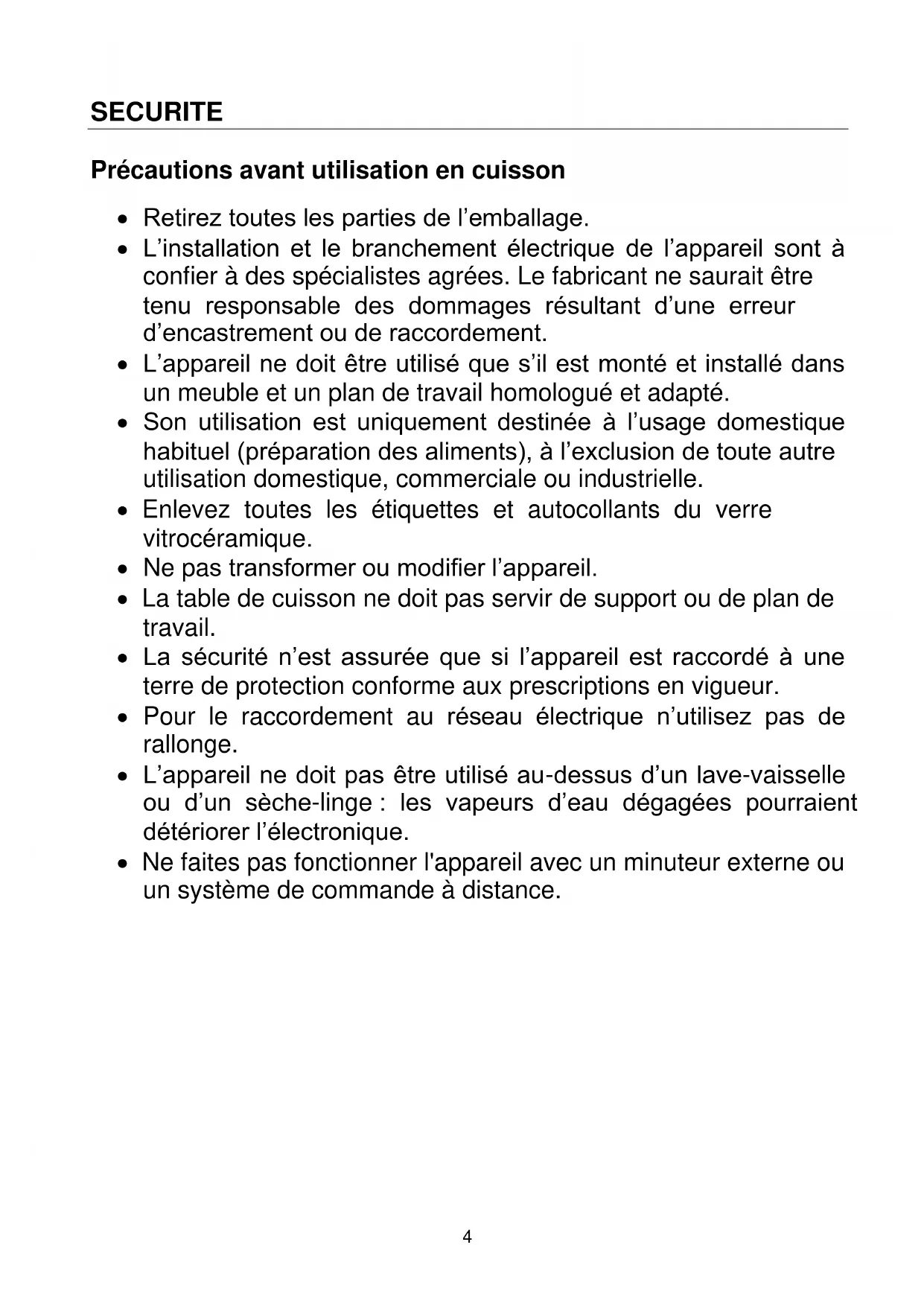

Précautions avant utilisation en cuisson
- Retirez toutes les parties de l'emballage.
- L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
- L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
- Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
- Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
- Ne pas transformer ou modifier l'appareil.
- La table de cuisson ne doit pas servir de support ou de plan de travail.
- La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
- Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
- L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un séche-linge: les vapeurs d'eau dégagées pourraient détériorer l'électronique.
- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
Utilisation de l'ordinateur
- Coupez toujours les foyers après utilisation.
- Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
- Prenez garde aux risques de brûlures pendant et après l'utilisation de l'ordinateur. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
- Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se couvrir à proximité immédiate de l'appareil en fonction.
- Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.
- De façon générale, ne placez aucun objet métallique autre que les récipients de chauffe sur la surface vitrée. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériel du chauffer, de fondre ou de commencer à brûler.
- Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l'utilisation de l'appareil en conditions de sécurité et informées des risques susceptibles de se présenter.
- Les enfants ne doivent pas jouer avec l'appareil.
- Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance d'adultes.
Précautions pour ne pas déterminer l'appareil
- Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
- La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
- Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
- Ne heurtez pas les bords de la vitre avec les casseroles.
- S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
- Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
- Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique : éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
- MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur la surface de cuisson.
- Ne placez jamais de récipients chauds au-dessus de la zone de commande.
- Si un tiroir est installé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
- Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistante à la chaleur.
Précautions en cas de défaillance de l'ordinateur
- Si un défaut est constaté, il faut débrancher l'appareil et couper l'alimentation électrique.
- En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
- Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
- ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.
Autres protections
- Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin.
- N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
- NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.
L'UTILISATION DE CASSEROLES NON ADAPTÉES, OU D'ACCESSOIRES AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON INDUCTIVES A ÉTÉ UNE RUPTURE DE LA GARANTIE. LE FABRICANT NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES DÉTÉRIORATIONS DE LA TABLE OU DE SON ENVIRONNEMENT.
Caractéristiques techniques
| Type | IND2F1B |
| Puisance Totale | 3400 W |
| Consommation d'énergie de la table de cuisson EChob** | 179.2 Wh/kg |
| Foyer avant | Ø 160 mm |
| Détection minimum | Ø 100 mm |
| Puisance nominale* | 1400 W |
| Puisance du booster* | - |
| Catégorie de la casserole standard** | B |
| Consommation d'énergie ECw** | 177.3 Wh/kg |
| Foyer arrêté | Ø 200 mm |
| Détection minimum | Ø 110 mm |
| Puisance nominale* | 1400 W |
| Puisance du booster* | 2000 W |
| Catégorie de la casserole standard** | C |
| Consommation d'énergie ECw** | 181 Wh/kg |
- La puissance peut varier en fonction des dimensions et des matériaux des casseroles. ** Calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).
Affichage
Affichage Désignation Fonction
0 Zéro La zone de chauffe est activée.
1...9 Niveau de puissance Choix du niveau de cuisson.
Détection de casserole Récipient manquant ou inapproprié.
E Message d'erreur Défaut de circuit électronique.
Chaleur résiduelle La zone de cuisson est chaude.
P Booster La puissance turbo est activée.
L Verrouillage La table est sécurisée.
Ventilation
Le ventilateur de refroidissement a un fonctionnement entièrement automatique. Il se met en route à petite vitesse dès que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dès que le circuit électronique est suffisamment refroidi.
Avant la première utilisation
Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.
Principe de l'induction
Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour, produit des courants induits dans le fond ferro-magnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffage. Bien entendu, le récipient doit être adapté :
- Sont recommandés tous les récipients métalliques ferro-magnétiques (à vérifier éventuellement avec un petit aimant) tels que : cocotte en fonte, poêle en fer noir, casserole métallique émaillée, en inox à semelle ferro-magnétique...
- Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferro-magnétique...
La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.
Lorsque le recipient n'est pas adapté à la table de cuisson, le symbole [U] reste affiché.
Touchesensitive
Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.
Dans le cas d'une utilisation générale, n'appuyez que sur une seule touche à la fois.
Mise en route
- Enclencher/arrêter la table de cuisson :
Action Bandeau de commande Afficheur
Enclencher appuyer sur []
Arrêter appuyer sur [ ]
aucun [H]
- Enclencher / arrêter une zone de chauffe :
Action Bandeau de commande Afficheur
Sélectionner appuyer sur la touche sélection de la zone [0]
Augmenter appuyer sur [+] [1] jusqu'à [9]
Diminuer appuyer sur [-] [9] jusqu'à [1]
Arrêter appuyer sur [-] [0] ou [H]
Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.
Détection de récipient
La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :
- Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparait. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
- Si en cours de cuisson le recipient est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparait. Le [U] disparaît lorsque le recipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.
Après utilisation, éteignez la zone de chauffe. Ne laissez pas la détection de casserole [ ] active.
Indicateur de chaleur résiduelle
Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].
Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.
Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!
Fonction booster
La fonction booster octroi un renforcement de puissance à la zone de cuisson sélectionnée.
Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 5 minutes avec une puissance nettement plus élevée.
Le booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.
- Enclencher / arrêter la fonction booster :
Action Bandeau de commande Afficheur
Sélectionner appuyer sur la touche sélection de la zone [ 0 ]
Augmenter appuyer sur [+] [1] jusqu'à [9]
Enclencher le booster appuyer sur [ + ] [P] pendant 5 min
Stopper le booster appuyer sur [-] [9]
Gestion de la puissance maximale :
L'ensemble de la table de cuisson est doté d'une puissance maximale. Lorsque la fonction booster est activée, et pour ne pas excéder cette puissance maximale, la commande électronique réduit automatiquement le niveau de cuisson d'une autre zone de chauffe.
Durant quelques secondes, l'afficheur de cette zone de cuisson clignote [ 9 ] puis affiche le niveau de cuisson maximum possible :
Zone de cuisson sélectionnée
Autre zone de cuisson (par ex. : cuisson de niveau 9)
[P] est affché
passage à suivant le type de foyer
Fonction minuterie
La minuterie peut être affectée simultanément aux 2 foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.
Action bandeau de commande afficheur
Sélectionner appuyer sur la touche sélection de la zone afficheur allumé
Augmenter appuyer sur [ + ] ou [-] [1]...[9][P]
Sélectionner « Minuterie » appuyer simultanément sur [ - ] et [ + ] [00]
Diminuer la durée Appuyer sur [-] [00] passe à 30,29,28,...
Augmenter la durée Appuyer sur [+]
Après quelques secondes le voyant de contrôle passe de «clignotant» à «fixe»
La durée est sélectionnée et le décompte démarre.
Action bandeau de commande afficheur
Sélectionner, appuyer sur la touche sélection de la zone, le voyant de la zone s'allume
Sélectionner « Minuterie » appuyer simultanément sur [- ] et [ + ]
Désactiver « Minuterie » appuyer sur [ - ] jusqu'à [ 00 ], puis s'éteint
Lorsque plusieurs minuteries sont activées, il suffit de répéter l'opération.
- Arrêt automatique en fin de cuisson :
Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.
Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.
Action bandeau de commande afficheur
Activer la table de cuisson, appuyer sur [ ]
Sélectionner « Minuterie » appuyer simultanément [00]
sur[-]et[+]
Diminuer la durée
Appuyer sur [-]
Augmenter la durée. Appuyer sur [ + ]. Le temps augmente.
voyants de zone allumés
Après 20 secondes les afficheurs s'éteignent mais la minuterie continue.
Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.
Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche. La table s'éteint.
Verrouillage du bandeau de commande
Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [ ]) peut être verrouillé.
Action bandeau de commande afficheur
Mise en route : appuyer sur [ ] [0] ou [ ]. Verrouiller la table : appuyer simultanément [0] ou [H] sur [-] et la touche sélection de la zone avant. Ré-appuyer sur la touche de sélection de la zone avant.
Déverrouillage
Action Bandeau de commande Afficheur Mise en route appuyer sur [ ]
Dans les 5 secondes après la mise en route :
Déverrouiller la table, appuyer simultanément sur [L] et la touche sélection de la zone avant
ré-appuyer [-]
Les afficheurs sont éteints
Limitation du temps de fonctionnement
La table de cuisson est équipée d'une limitation du temps de fonctionnement. La durée d'utilisation de chaque zone de cuisson dépend du niveau de puissance sélectionné.
Les temps indiqués correspondent à une durée de fonctionnement sans interruption ou modification des réglages de la zone de cuisson. Lorsque la limite de temps est atteinte, la zone de cuisson se coupe automatiquement.
| Niveau de puissance Sélectionné | Temps maximum de fonctionnement (H : min) |
| 1 | 8 |
| 2 | 6 |
| 3 | 5 |
| 4 | 5 |
| 5 | 4 |
| 6 | 1,5 |
| 7 | 1,5 |
| 8 | 1,5 |
| 9 | 1,5 |
Qualité des casseroles
Matériaux adaptés : acier, acier émaillé, fonte, inox à fond ferromagnétique, aluminium à fond ferromagnétique.
Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelaine.
Les fabricants spécifient si leurs produits sont compatibles induction.
Pour vérifier si des casseroles sont compatibles :
- Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction régée au niveau [9]. Cette eau doit chauffer en quelques secondes.
- Placez un aimant sur le fond externe de la casserole, il doit rester collé
Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.
Dimension des cassétoles
Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.
Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.
Exemples de réglage des puissances de cuisson
(Les valeurs ci-dessous sont indicatives)
| 1 à 2 | Faire fondreRéchauffer | Sauces, beurre, chocolat, gelatinePlats pré-cuisinés |
| 2 à 3 | GonflerDécongélation | Riz, pudding et plats cuisinésLégumes, poisson, produits congelés |
| 3 à 4 | Vapeur | Légumes, poissons, viande |
| 4 à 5 | Eau | Pommes de terre à l'eau, soupes, pâtesLégumes frais |
| 6 à 7 | Cuire à feu doux | Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes |
| 7 à 8 | CuireFrière | Pommes de terre, beignets, galettes |
| 9 | Frière,Porter à ébullition | Steaks, omelettesEau |
| P | Frière, Porter à ébullition | Porter à ébullition des quantités importantes d'eau |
Pour nettoyer il faut mettre l'appareil hors fonctionnement.
Laissez refroidir l'appareil, car risques de brûlures.
- Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
- Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tels que tampons abrasifs ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
- Séchez l'appareil avec un chiffon propre.
- Enlevez immédiatement le sucre et les mets contenant du sucre.
Le symbole [E4] s'affiche :
I) La table doit être reconfigurée suivant la procédure ci-dessous :
- Avant de commencer la procédure, il faut : S'assurer qu'il n'y ait pas de récipients sur la table à induction.
- Se munir d'un récipient adapté à l'induction.
- Débrancher la table du réseau électrique : enlever le fusible ou couper le disjoncteur. Rebrancher la table au réseau électrique : remettre le fusible ou rebrancher le disjoncteur.
- Démarrer la procédure en moins de 2 minutes après le branchement au réseau électrique.
- Ne pas appuyer sur [O/I].
II) annulation de la configuration existante

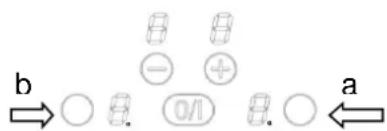

1) Appuyer sur [-] et rester appuyé. 2) Avec un doigt de l'autre main, appuyer successivement et rapidement (en moins de 2s) sur les touches « selection »
En appuyant 2 fois sur chacune des touches et en suivant l'ordre décrit ci-dessous (a -> a -> b -> b). Des [ - ] apparaisent.
Un double "bip" signifie une erreur de manipulation. Dans ce cas, refaire l'opération depuis l'étape n°1
3) Ôter les doigts des touches et réappuyer simultanément [ - ] et le [ + ] pendant quelques secondes jusqu'à ce que les [ E ] clignotants apparaisent. 4) Attendre que les [E] deviennent fixes. 5) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.
III) comment reconfigurer la table ?
1) Prendre un récipient ferromagnétique de diamètre 16cm minimum. 2) Sélectionner la zone de cuisson en appuyant sur la touche de la zone correspondante. 3) Poser le récipient sur la zone à configurer. 4) Attendre jusqu'à ce que [C] se transforme en [-]. La zone de cuisson est configurée. 5) Procéder de la même manière pour toutes les zones de cuisson qui affichent [C]. 6) Les zones de cuisson sont configurées lorsque toutes les zones auront été détectées et que plus rien n'est affiché.
N'utilise qu'un seul récipient pour effectuer la configuration.
Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.
- Si l'affichage [ E4 ] persiste, appelez le Service Après-ventes.
La table de cuisson ou les zones de cuisson ne s'enclenchent pas :
- La table est mal connectée au réseau électrique
- Le fusible de protection a sauté
- Vérifiez si le verrouillage n'est pas activé
- Les touches sensitives sont couvertes d'eau ou de graisse
- Un objet est posé sur les touches sensitives
Le symbole [u] s'affiche :
- Il n'y a pas de casserole sur la zone de cuisson. Le récipient utilisé n'est pas compatible avec l'induction. Le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson.
Le symbole [e] s'affiche :
- Débranchez et rebranchez la table de cuisson
- Appelez le Service Après-ventes
L'une des zones ou l'ensemble du plan de cuisson se déclenche :
- Le déclenchement de sécurité a fonctionné
- Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe. Il s'enclenche également lorsqu'une ou plusieurs touches sensibles sont couvertes.
- Une des casseroles est vide et son fond a surchauffé
- La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe
La soufflerie de ventilation continue de tourner après l'arrêt de la table :
- Ce n'est pas un défaut, le ventilateur continue de protéger l'électronique de l'appareil.
- La soufflerie s'arrête automatiquement
Le symbole [L] s'affiche :
- Se référer au chapitre verrouillage du bandeau de commande.
Si l'un des symboles ci-dessus persiste, appelez le SAV.
Protection de l'environnement
- Les matériaux d'emballage sont écologiques et recyclables.
- Les apparèils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.
- Ne jetez en aucun cas votre appareil avec les déchets ménagers.
- Faites appel au service d’enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils électroménagers.
Instructions d'installation
Le montage relève de la compétence exclusive de spécialistes.
L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.
Mise en place du joint d'étanchéité
Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.
Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).
Encastrement
- La découpe du plan de travail sera suivant le modèle de table de :
| Dimension de la vente | Dimension de découpe |
| 520 x 310 mm | 490 x 280 mm |
La distance entre la table de cuisson et le mur doit être au minimum de 50mm.
- La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson.
- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100°C).
- Les baguettes de bord murales doivent être thermo-résistantes.
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découverte, appliquer un vernis ou une colle spéciale.
N'installer pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
- Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
- L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760 mm.
Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir.
- MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
Connexion electrique
- L'installation de cet appareil et son branchement au réseau électrique ne doit être confiés qu'à un Electricien parfaitement au fait des prescriptions normatives.
- La protection contre les pièces sous tension doit être assurée après le montage.
- Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
- Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré. Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
- Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
- Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas les parties chaudes de la table de cuisson.
Attention!
Cet appareil n'est conçu que pour une alimentation en 230 V~ 50/60 Hz.
Raccordez toujours le fil de terre de protection.
Respectez le schéma de raccordement.
Utilisez le câble de raccordement qui est fixé à l'appareil
Le fil vert / jaune correspond au fil de terre, le fil bleu correspond au fil neutre et le fil marron correspond au fil de phase.
| Réseau | Raccordement | Diamètre cable | Câble | Calibre de protection |
| 230V~ 50/60Hz | 1 Phase + N | 3 x 1.5 mm² | H 05 VV - F H 05 RR - F | 16 A * |
- calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6
Branchement de la table
Monophasé 230V~1P+N:
Visser la terre au plot "terre", le neutre N au plot N, la phase L1 sur le plot L1.
Attention! Veillez à bien engager les fils et à bien serrer les vis.
Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'utilisation d'un appareil non relié à la terre ou équipé d'une terre défectueuse.
Garantie
Ce produit bénéficiait d'une garantie de 2 ans. La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.
Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complet avec l'ensemble de ses accessoires.
La clause de garantie ne couvre pas les dommages provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non-respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation,...).
Sont également exclues de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pièces de rechange non d'origine, au démontage ou à la modification de l'appareil.
Fabriqué en FRANCE
Distribué par MONDIAL DISTRIBUT
48-52 Avenue de Metz
93230 Romainville
FRANCE
Contact SAV: appelezle0232196990
