MODE D'EMPLOI TTB292ROU TITAN

Instructions d'origine

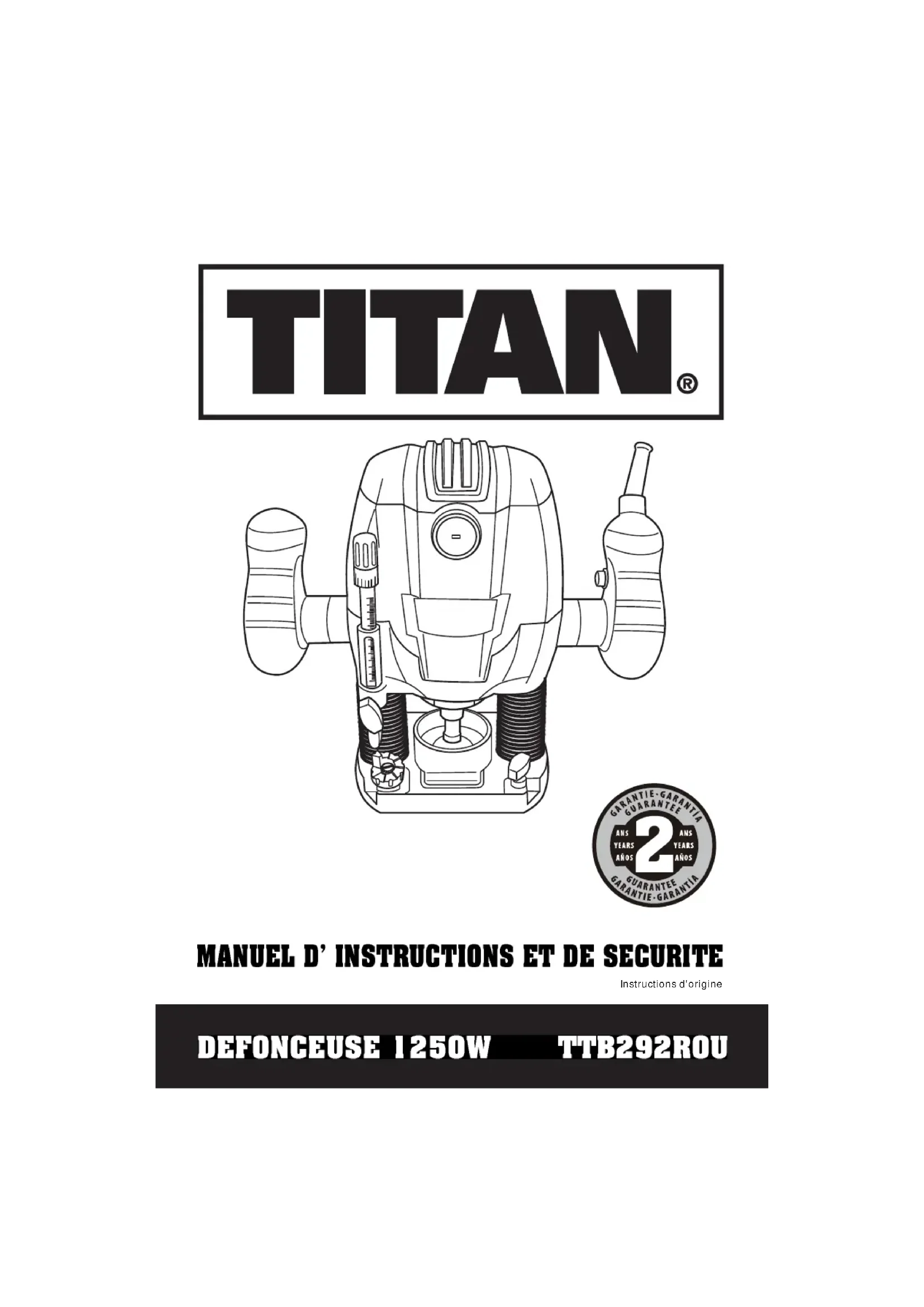

DEFONCEUSE 1250W TTB292ROU

TITAN®

Nous vous remercions d'avoir choisi un produit TITAN, il vous donnera pleine satisfaction dans vos travaux de bricolage.

Cette defonceuse est un produit facile à utiliser, elle est fournie avec des accessoires.

Cet appareil moderne répond à des normes strictes de qualité et de sécurité. Pour utiliser convenablement cet outil, vous devez impérativement lire cette notice. Elle vous apportera des informations essentielles sur les fonctions de l'appareil et les règles à suivre pour son entretien.

Veuillez conserver ce manuel afin de pouvoir vous y référer ultérieurement.

GARANTIE

Ce produit bénéficie d'une garantie de 2 ans à partir de la date d'achat.

La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complet avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas des détériorations provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclues de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pièces de rechange non d'origine ou non adaptées, au démontage ou à la modification de l'appareil.

Brico Dépôt reste tenue des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code civil.

AVERTISSEMENTS GENERAUX DE SECURITE

AVERTISSEMENT! Lire tous les avertissements de sécurité signalés par le

symbole ▲ et toutes les instructions.

AVERTISSEMENT! Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc que, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1. Sécurité de la zone de travail

a. Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.

b. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

c. Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

1. Sécurité électrique

a. Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre.

Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. b. Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.

c. Ne pas exposer les outils à la pluie ou à des conditions humides.

La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.

d. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.

f. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (DDR). L'usage d'un DDR réduit le risque de choc électrique.

1. Sécurité des personnes

a. Restez vigilant, regarder ce que vous êtes en train de faire et faites preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments.

Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.

b. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les

DEFONCEUSE 1250W

TTB292ROU

chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduiront les blessures de personnes.

c. Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d. Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. e. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. f. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4. Utilisation et entretien de l'outil

a. Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b. Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.

c. Débrancher la fiche de la source d'alimentation au courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d. Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner.

Les outils sont dangereux entre les mains d'utilisateurs novices.

e. Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils mal entretenus.

f. Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g. Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5. Maintenance et entretien

a. Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

AVERTISSEMENTS DE SECURITE ADDITIONNELS POUR VOTRE DEFONCEUSE

1. Tenir l'outil par les surfaces anti-dérapantes isolées pour éviter tout danger si l'appareil entre en contact avec son propre câble d'alimentation. Le contact avec un fil "sous tension" peut également mettre "sous tension" les parties métalliques exposées de l'outil électrique et provoquer un choc électrique pour l'utilisateur.

2. Assurez-vous que la pièce à travailler est correctement maintenue et ne puisse pas bouger. Tenir la pièce à travailler par la main ou contre le corps peut rendre la pièce instable et provoquer une perte de son contrôle.

3. Les fraises ne doivent pas être enlevées lorsque la machine est en fonctionnement.

4. Protéger les fraises contre les chocs et les impacts.

5. Utiliser seulement des fraises bien aiguisées au risque que la force accrue endommage pièce à travailler.

6. Avant d'utiliser l'appareil, inspecter les fraises et s'assurer qu'elles n'ont subi aucun dommage. Ne pas utiliser des fraises cassées, ébréchées ou endommagées.

7. S'assurer que la pièce à travailler est bien maintenue, supportée et serrée. Maintenir vos mains loin de la surface à usiner.

8. Quand vous fixez une fraise, assurez-vous qu'elle est solidement engagée dans la pince et fermement serrée avant l'utilisation!

9. S'assurer que la fraise est montée et serrée correctement. Ne pas abaisser la bague ou l'adaptateur pour fixer les fraises correctement.

10. Approcher la défonceuse de la pièce à travailler uniquement lorsqu'elle est en marche.

11. Tenir la défonceuse en utilisant les deux mains et adopter une position stable quand vous utilisez la machine.

12. Porter toujours des protections oculaires et auditives. Si désiré ou recommandé, utiliser aussi une autre protection par exemple un tablier ou un casque.

13. Toujours retirer la fiche de prise de courant avant d'effectuer toute opération sur la défonceuse. Brancher la défonceuse uniquement lorsque celle-ci est arrêtée.

14. Maintenir le câble d'alimentation loin de la zone de travail de la machine. Maintenir toujours la câble derrière vous.

15. Ne pas arrêter les fraises à la main une fois que l'appareil est arrêté

16. La semelle ne doit pas être maintenue pendant l'utilisation des fraises. Abaisser ou lever les fraises doit être une opération réalisée en douceur.

17. Travailler toujours avec un équipement de sécurité recommandé pour le produit. Par exemple, lunettes de protection, protections auditives (notamment pour les appareils avec une pression acoustique dépassant 80dB(A), gants et un masque anti-poussières. De manière générale, s'assurer que les équipements de sécurité sont en bon état.

AVERTISSEMENT\$il vous plaît vérifiez toujours le diamètre de la tige et de la vitesse nominale pour les mèches avant le montage.

Le bit doit s'adapter à s'accumuler dans la bonne taille. Et la vitesse nominale de bit doit baisser de max vitesse à vide de la machine.

Ne pas suivre ces conseils peut entraîner des blessures graves!

AVERTISSEMENT! Des particules de poussières créées lors d'opération de ponçage, de sciage, de meulage, de perçage et autres activités de construction contiennent des éléments chimiques connus pour être la cause de cancers, de cas de stérilité et autres dangers pour la procréation.

Quelques exemples d'éléments chimiques:

Plomb contenu dans des peintures.

Silice cristalline provenant de briques, ciment et autres matériaux de maçonnerie.

Arsenic et chrome provenant de bois de construction traité chimiquement.

Le risque d'exposition varie en fonction de la fréquence de ce type de travail. Pour réduire

l'exposition à ces produits chimiques:

Travailler dans un environnement bien aéré.

Travailler avec un équipement de sécurité approuvé tel qu'un masque anti-poussières spécialement conçu pour filtrer des particules microscopiques et utiliser le sac de récupération des poussières de manière systématique.

DEFONCEUSE 1250W

TTB292ROU

VIBRATION

Valeurs totales de vibration (somme vectorielle tri-axiale) d'après la norme EN 60745:
Coupe	Coupe a_h = 5,871m/s^2
	Incertitude K = 1,5m/ s^2

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée(EN60745) et peut être utilisée pour comparer un outil à un autre. La valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

Avertissement: L'émission de vibrations émises par l'outil en usage normal peut différer de la valeur déclarée en fonction de la façon dont celui-ci est utilisé.

Avertissement: Les mesures adéquates doivent être prises pour protéger l'utilisateur en se basant sur une estimation du degré d'exposition en usage normal de l'outil (en prenant compte toutes les étapes du cycle d'utilisation: mise à l'arrêt, fonctionnement à vide, outil annement en utilisation) Note : L'utilisation d'autres outils réduira le temps de travail total et outil.

SYMBOLES

MISE EN GARDE - Pour réduire le risque de blessures, l'utilisateur doit lire le manuel d'instructions.

Avertissement

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit ne doit pas être mis au rebut avec les déchets ménagers mais doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2002/96/CE. Il sera ensuite soit recyclé soit démantelé afin de réduire les impacts sur l'environnement, les produits électriques et électroniques étant potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Porter toujours des protections auditives

Porter toujours des lunettes de protection

Porter toujours un masque anti-poussières

Double isolation

Conformité aux normes européennes

Sww mm/yy Code de fabrication. "S" semaine de production "ww". Mois de production "mm" / Année de production "20yy".

DEFONCEUSE 1250W TTB292ROU

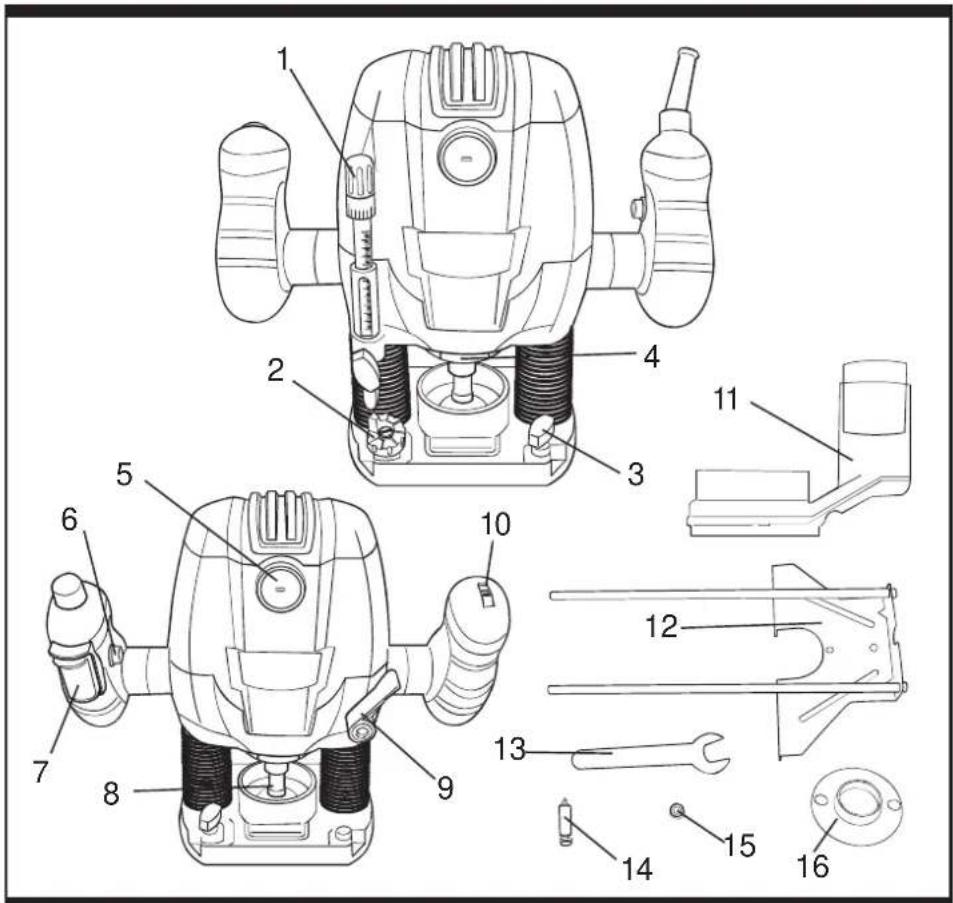

1 Butée de profondeur avec ajustement micrométrique	9 Levier de blocage de profondeur
2 Touret	10 Sélecteur de vitesse variable
3 Bouton de blocage du guide parallèle	11 Adaptateur d'aspirateur
4 Blocage de l'arbre	12 Guide parallèle
5 Capuchon des charbons	13 Clé plate
6 Bouton de sécurité de l'interrupteur	14 Pointe de centrage
7 Interrupteur marche/arrêt	15 Ecrou du mandrin
8 Mandrin	16 Guide de copiage

Niveau de pression acoustique	85,9dB(A) / KpA: 3dB(A)
Niveau de puissance acoustique	96,9dB(A) / KwA: 3dB(A)
Utiliser des protections auditives quand la pression acoustique dépasse	80dB

ACCESSOIRES

Adaptateur pour l'aspiration de poussière	1 pièce
Guide de copiage	1 pièce
Guide parallèle	1 pièce
Clé plate	1 pièce
Queue de 6mm	1 pièce
Queue de 8mm	1 pièce
Pointe de centrage	1 pièce

DEFONCEUSE 1250W TTB292ROU

Note: Avant d'utiliser votre outil, lire attentivement le manuel d'instruction.

UTILISATION

Cette défonceuse est utilisée pour des travaux légers dans le bois. Cette défonceuse permet le fraisage de pièces en bois et matériaux dérivés à base de bois, en bordure ou en plein bois. Toute autre utilisation de l'outil pourrait endommager gravement l'outil et représenter une source de dangers pour l'utilisateur. Cet outil est prévu pour le bricolage domestique et éventuellement pour une utilisation occasionnelle professionnelle.

Votre défonceuse est équipée d'un interrupteur à double action. Démarrer l'outil en appuyant d'abord sur le bouton de sécurité de l'interrupteur (6), puis sur l'interrupteur marche/arrêt. Relâcher l'interrupteur marche/arrêt pour arrêter. Une fois les réglages de profondeur ajustés, n'oubliez pas de bloquer le levier de profondeur pour faciliter l'utilisation de la défonceuse.

2. UTILISATION DE L'ADAPTATEUR D'ASPIRATEUR (Fig. 2)

Pour votre santé et votre environnement de travail, utilisez toujours un adaptateur d'aspirateur et un aspirateur lorsque vous utilisez la défonceuse. Utiliser 2 longues vis pour fixer l'adaptateur fermement à la base. La prise de l'adaptateur convient pour l'adaptateur d'aspirateur avec un tuyau d'aspiration d'un diamètre de 36mm.

3. FIXER LES FRAISES (Fig. 3 & Fig. 4)

Selon le diamètre de l'arbre de fraise à utiliser(6mm ou 8mm), le collet peut être changé. Après avoir arrêté puis débranché votre appareil, appuyez et maintenez le bouton de blocage de l'arbre. Dévissez l'écrou de mandrin à l'aide de la clé plate. Retirez l'écrou de mandrin puis le collet, et mettez le nouveau collet. Insérez la fraise dans le collet ainsi monté jusqu'en butée.Enfin, maintenez toujours le bouton de blocage de l'arbre pour serrer l'écrou de mandrin à l'aide de la clé plate.

AVERTISSEMENT: Utiliser un collet adapté à la taille de queue de la fraise. Ne pas suivre cet avertissement peut endommager la machine et causer de graves blessures.

La profondeur de coupe est la distance entre la butée de profondeur et le touret. Le touret permet 8 profondeurs préréglées.

Suivré une des deux méthodes ci-dessous:

Méthode 1: utiliser une pièce de bois.

Fixer la fraise, desserrer la barre de réglage de profondeur, lever le levier de blocage de profondeur et abaisser la défonceuse jusqu'à ce qu'elle entre en contact avec la pièce à travailler. Verrouiller la défonceuse dans cette position en abaissant le levier de blocage de la profondeur.

Lever la barre de réglage de profondeur et insérer une pièce de bois de la même épaisseur que la profondeur de coupe désirée entre la barre de réglage de profondeur et la butée de profondeur. Serrer la vis de la barre de réglage de profondeur (a) et relâcher le levier de blocage de la profondeur pour remettre la défonceuse dans sa position originale. La profondeur de coupe est maintenant réglée, voir le paragraphe "Démarrage et arrêt" pour l'opération finale. Ne pas oublier de bloquer à nouveau le levier de blocage pour conserver les nouveaux réglages pendant l'utilisation de la défonceuse.

Méthode 2: Utiliser la butée.

Fixer la fraise, desserrer la vis pour la barre de réglage de la profondeur et relâcher le levier de blocage de la profondeur. Abaisser la défonteuse jusqu'à ce qu'elle entre en contact avec la pièce à travailler, verrouiller sur la position à l'aide du levier de blocage de la profondeur. La barre de profondeur indique la position de démarrage.

Note : la position de démarrage varie selon la fraise utilisée. Ensuite, ajouter la profondeur de coupe requise à la position de démarrage, c'est à dire : si la butée indique 20mm et vous voulez une coupe de 10mm, alors le réglage correct sur la butée est de 20+10=30mm. Autre exemple, si la butée indique 38mm et la coupe requise est de 6mm, le réglage sur la butée sera de 38+6=44mm. Régler la barre de réglage de la profondeur sur le numéro calculé, et verrouiller la barre à l'aide de la vis de fixation. Relâcher le levier de blocage de la profondeur, la défonceuse revient à sa position originale. Ne pas oublier de bloquer à nouveau le levier de blocage pour conserver les nouveaux réglages pendant l'utilisation de la défonceuse.

Si vous voulez faire des réglages précis, l'ajustement micrométrique peut être réalisé en tournant la molette d'ajustement micrométrique (b).

6. INSTALLER LE GUIDE PARALLELE (Fig. 8)

Avant d'utiliser le guide parallèle vous devez l'assembler. Fixer les deux barres du guide sur le support à l'aide des deux vis et rondelles. Serrer les vis fermement. Insérer les barres du guide parallèle dans les dispositifs d'insertion de la base. Régler le guide à la largeur de coupe requise et serrer fermement les deux boutons de blocage du guide parallèle.

La pointe de centrage vous permet de faire des coupes circulaires.

(a) Fixer la pointe de centrage sur l'envers du guide parallèle à l'aide des vis et rondelles fournies.
(b) Retourner et insérer le guide parallèle dans les dispositifs d'insertion de la base.
(c) Mettre la pointe de centrage sur le matériau à travailler.
(d) Régler le rayon requis en ajustant le guide parallèle puis serrer les boutons de blocage du guide.
(e) Fixer la défonceuse à la profondeur recommandée à l'aide du levier de blocage de la profondeur.
(f) Démarrer la machine.
(g) Après avoir relâché le levier de blocage de la profondeur, abaisser la machine lentement.
(h) Travailler à un rythme stable en tenant la machine avec les deux mains.
(i) Une fois le travail réalisé, lever la machine à nouveau.
(j) Arrêter la machine.

8. UTILISER LE GUIDE DE COPIAGE (Fig. 11)

Utiliser cet accessoire pour couper une forme à l'aide d'un gabarit pré-formé (par exemple, un dispositif de blocage du plan de travail). Fixer le guide à la semelle de défonceuse avec les deux longues vis fournies. Puis suivre les instructions fournies par le fabriquant du gabarit.

9. INTERRUPTEUR DE VITESSE VARIABLE (Fig. 12)

L'interrupteur de vitesse variable vous permet de faire varier la vitesse de la défonceuse de manière à obtenir la vitesse optimum en fonction de la taille de fraise utilisée. Ceci afin d'éviter d'endommager la pièce à travailler, surtout lors de coupes transversales. La vitesse augmente lorsque vous tournez le sélecteur de vitesse variable. (1 est la vitesse la plus lente et MAX la plus rapide).

10. DEMARRER LA DEFONCEUSE

Note: Avant de commencer le travail s'assurer que la pièce à travailler est solidement fixée. Pour démarrer la défonceuse, appuyer sur le bouton de sécurité avec le pouce puis sur l'interrupteur marche/arrêt. Tenir les deux poignées fermement et laisser la défonceuse atteindre sa pleine vitesse, baisser la défonceuse jusqu'à sa position de travail, verrouiller avec le levier de blocage de la profondeur. Déplacer doucement au travers de la pièce à travailler. Relâcher l'interrupteur et le levier de blocage, laisser la machine s'arrêter toute seule. Laisser la défonceuse s'arrêter complètement avant d'enlever la pièce à travailler.

Note: arrêter la défonceuse avant de régler la vitesse variable.

Direction de travail

La défonceuse tourne dans un sens horaire, en conséquence elle doit être déplacée de gauche à droite lorsque vous faites face à la pièce à travailler et dans le sens anti-horaire pour les bords extérieurs.

Rythme de travail

Il est important de déplacer la défonceuse à une vitesse appropriée pendant le travail. Une vitesse incorrecte peut provoquer une coupe de mauvaise qualité et un risque pour l'utilisateur. Un mouvement trop rapide peut provoquer des dommages et une coupe rêche et inégale. Une vitesse trop lente risque d'entraîner une surchauffe de la fraise et une brûlure du bois. Le rythme de travail peut varier selon la taille de fraise, le matériau et la vitesse de la défonceuse. Pour déterminer la meilleure vitesse, toujours s'exercer d'abord sur une petite surface non-visible ou une autre pièce du même matériau.

CONSEILS POUR L'UTILISATION DE DE VOTRE DEFONCEUSE

1. Utiliser sans guide

Utile pour les travaux créatifs. Réalisez uniquement des coupes peu profondes.

2. Rythme de travail

La fraise de votre défonceuse tourne dans le sens horaire. Pour une coupe plus efficace, déplacer votre défonceuse de gauche à droite lorsque vous faites face à la pièce à travailler.

Note: Pour les coupes de bords extérieurs, déplacer votre défonceuse dans le sens anti-horaire et dans le sens horaire pour les coupes de bords intérieurs.

Retirer la fiche de la prise de courant avant d'effectuer tout réglage, toute opération d'entretien ou de maintenance.

Votre outil électrique ne nécessite aucune lubrification ou maintenance particulière. Il n'y a aucune partie remplaçable par l'utilisateur sur votre outil. Ne jamais utiliser d'eau ou de détergent pour nettoyer votre outil. Nettoyer votre outil à l'aide d'un chiffon doux, propre et sec. Toujours ranger votre outil dans un endroit sec. Garder les ouvertures de ventilation propres et dégagées. Maintenir tous les boutons de contrôle à l'abri de la poussière. Occasionnellement, il est possible que vous voyez apparaître des arcs électriques à travers les ouvertures de ventilations. Cela est tout à fait normal. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter un danger.

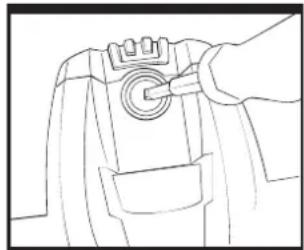

REM PLACER LES CHARBONS (Fig. 13)

En cas d'apparitions excessives d'étincelles, vérifier l'état des charbons si nécessaire. Dévisser puis retirer les capuchons ; extraire les charbons usés, mettre en place des nouveaux charbons, remettre les capuchons. Laisser l'outil fonctionner pendant quelques minutes afin de vérifier que les charbons sont correctement placés.

TITAN®

Déclaration UE de conformité

Nous, BRICO DEPÔT - 30-32, rue de la Tourelle,

91310 Longpont sur Orge - FRANCE, déclarons, sous notre propre responsabilité, que l'appareil suivant :

Désignation : DÉFONCEUSE 1250W

Référence : TTB292ROU

Code BRICO DEPOT : 230360

N° de série : compris entre 1 et 59999

Est conforme aux exigences essentielles listées ci-dessous :

Directive Compatibilité Electromagnétique, 2004/108/CE

EN 55014-1:2006 + A1:2009

EN 55014-2:1997 + A1:2001 + A2:2008

EN 61000-3-2: 2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

Fait à : Longpont sur orge

Le : 19/12/2012

Signataire et responsable de documentation technique autorisé:

Philippe BIANNIC / Directeur Commercial

BRICO DEPÔT - 30-32, rue de la Tourelle, 91310 Longpont sur Orge - FRANCE

CE

2013
