SIELV49X - Lave-vaisselle EDSON - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Lave-vaisselle
Capacité	9 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	Éco, Intensif, Rapide
Consommation d'eau	9 litres par cycle
Dimensions (L x P x H)	55 x 50 x 85 cm
Poids	35 kg
Système de sécurité	Protection anti-débordement
Type de contrôle	Électronique avec affichage LED
Accessoires inclus	Panier à couverts, support à verres
Garantie	2 ans

FOIRE AUX QUESTIONS - SIELV49X EDSON

Le lave-vaisselle EDSON SIELV49X ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme de lavage est sélectionné.

Pourquoi mon lave-vaisselle ne lave pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et que les filtres sont propres. Vérifiez également que vous utilisez le bon type de détergent et que le réservoir de sel est rempli.

Le lave-vaisselle EDSON SIELV49X fait des bruits étranges, que dois-je vérifier ?

Des bruits inhabituels peuvent provenir d'objets coincés dans les bras gicleurs ou dans le filtre. Vérifiez également que le lave-vaisselle est bien de niveau.

Comment résoudre un problème de fuite avec le lave-vaisselle ?

Vérifiez les joints de porte et les tuyaux pour toute défaillance. Assurez-vous que le filtre est propre et que la cuve n'est pas trop pleine pour éviter les débordements.

Quel type de détergent dois-je utiliser avec le EDSON SIELV49X ?

Utilisez un détergent pour lave-vaisselle de bonne qualité. Évitez d'utiliser du détergent à vaisselle ordinaire, car cela peut provoquer des débordements.

Le lave-vaisselle laisse des traces sur la vaisselle, comment y remédier ?

Cela peut être dû à un manque de rinçage ou à une dureté de l'eau élevée. Assurez-vous que le réservoir de sel est rempli et essayez d'augmenter le niveau de rinçage dans les paramètres.

Comment réinitialiser le lave-vaisselle EDSON SIELV49X ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre divers problèmes électriques ou de programme.

Que faire si le lave-vaisselle s'arrête en cours de cycle ?

Vérifiez si le cycle a été interrompu par une porte mal fermée ou une coupure de courant. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service après-vente.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de la cuve, rincez-le à l'eau chaude et éliminez les résidus alimentaires. Remettez-le en place une fois propre.

Le lave-vaisselle ne vidange pas, que faire ?

Vérifiez si le tuyau de vidange est obstrué ou plié. Assurez-vous également que le filtre est propre et que la pompe de vidange fonctionne correctement.

MODE D'EMPLOI SIELV49X EDSON

Instructions pour Instruct l'installation et I'emploiil'insta

SIELV49X - SIELV49BK

EDSON

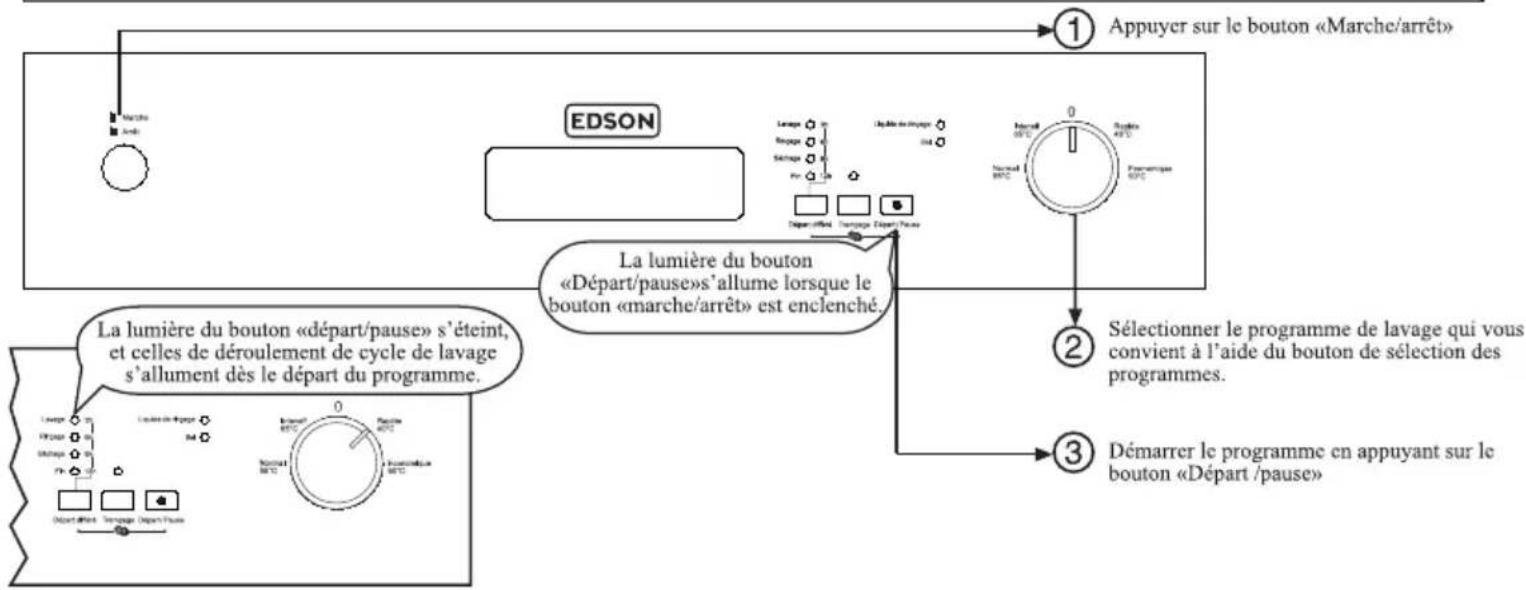

Fonctionnement de la machine

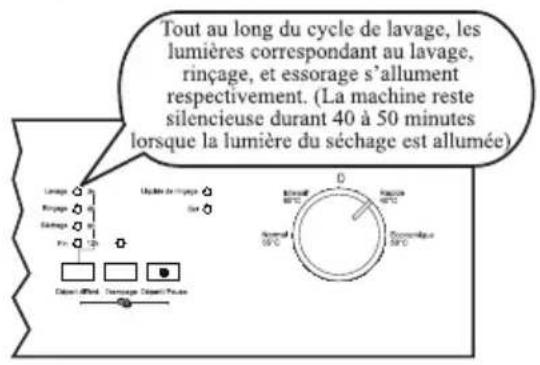

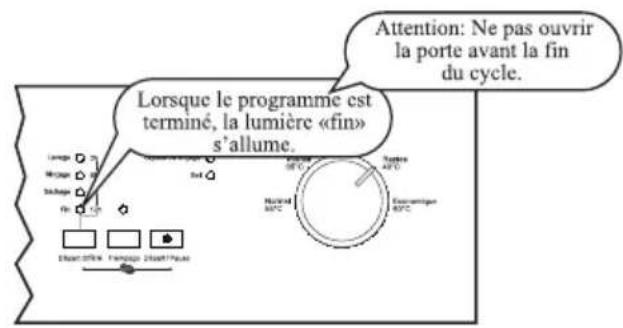

Suivre un programme

Vou puez suive Ievolution de voite programme de lavage a l'aide des lumieres situées sur le bandeau de voite machine a laver.

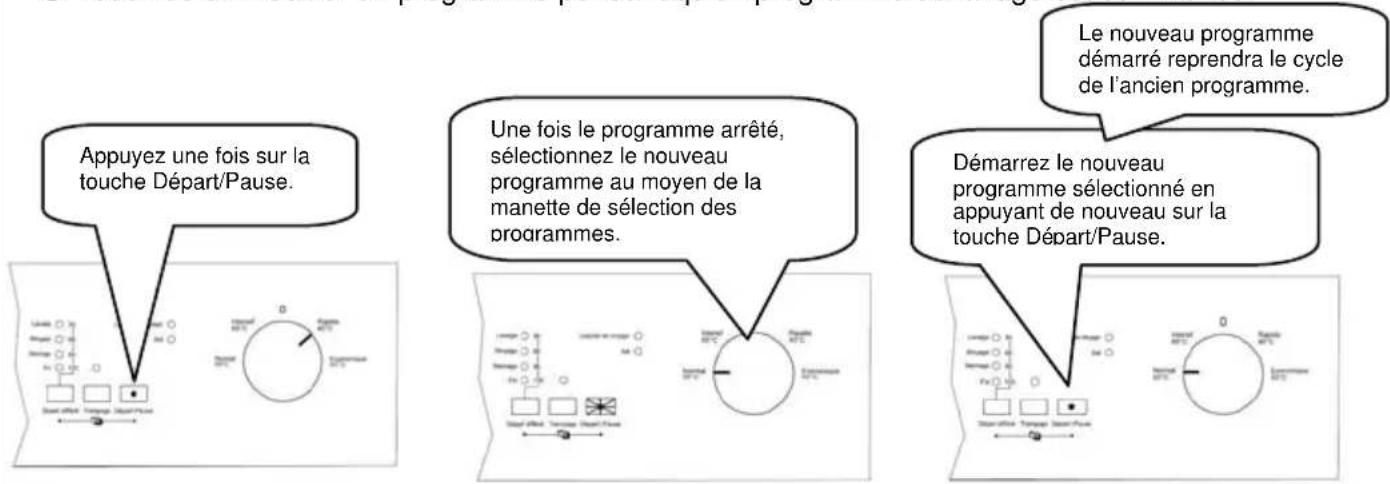

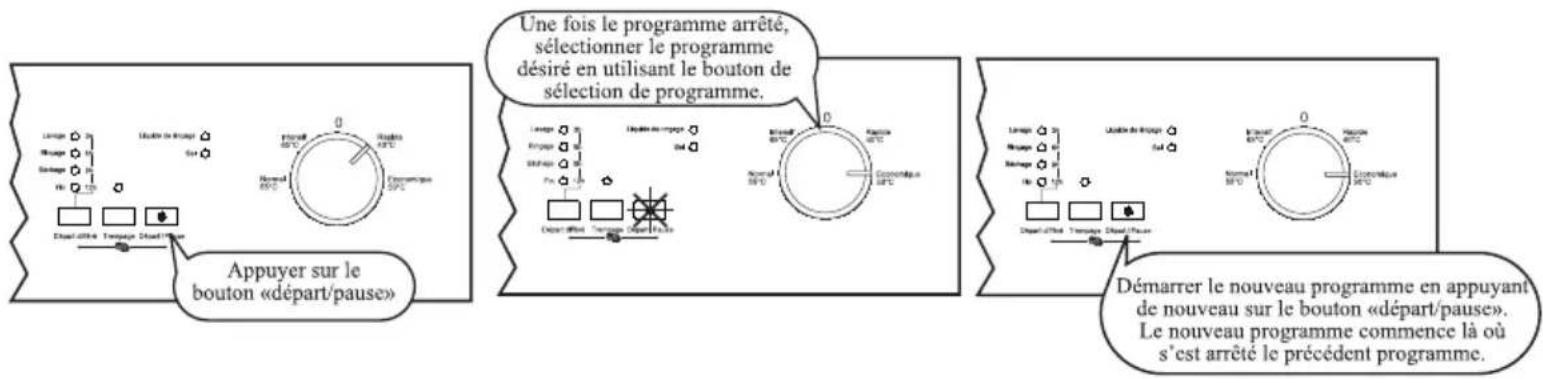

Changer un programme

Si vous désirez changer de programme pendant qu'un programme est en cours:

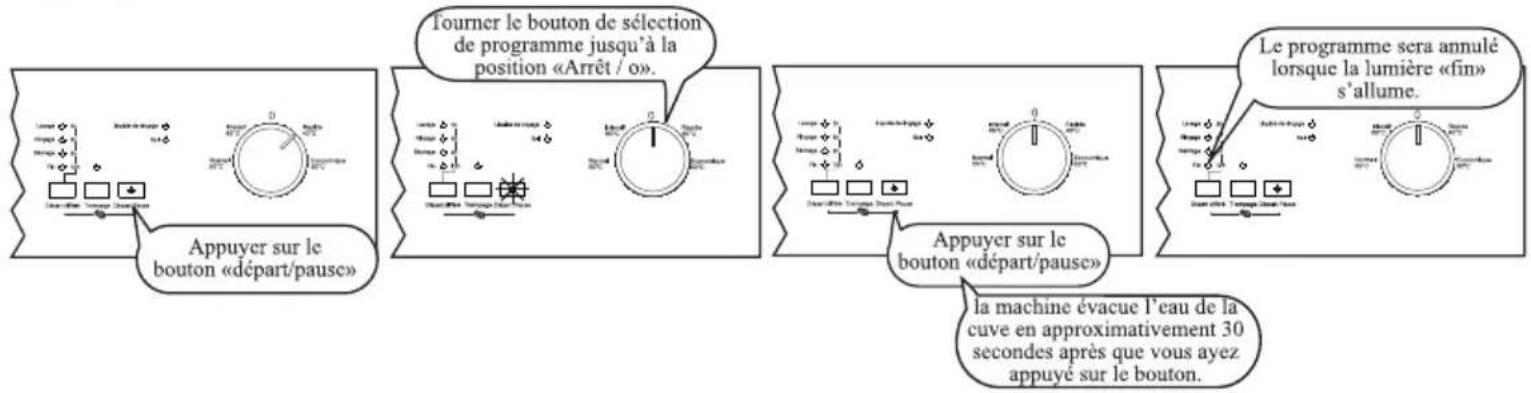

Annuler un programme

Si vous désirez annuler un programme de lavage en cours

TABLE DES MATIERES

Apprenez a connaître votre machine 4

• Caracteristiques techniques. 6
  Conformité aux normes et données d'essay 6

Informations et recommendations de sécurité 6

Recyclage 6
- Informations de sécurité 6
- Recommendations 8
- Ne pas laver en machine. 8

Installation de la machine 8

• Positionnement de la machine 8

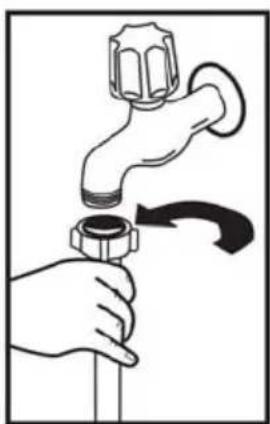

  Raccordement d'eau. 9

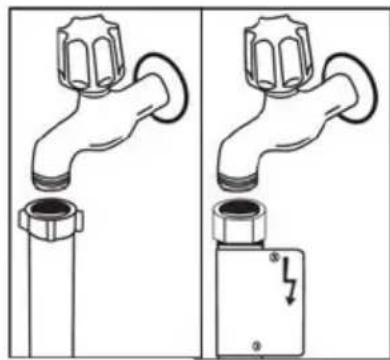

  Tuyau d'arrivée d'eau 9

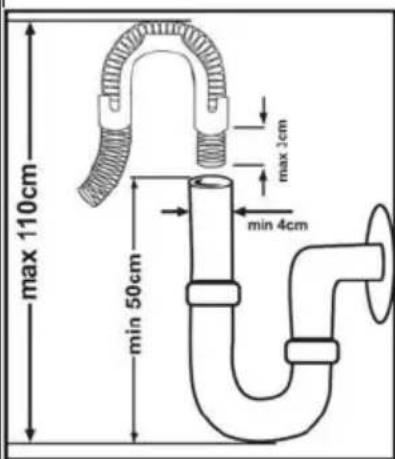

  Tuyau de vidange. 9
  Raccordement electrique. 10
  Avant la première utilisation de la machine 11

Avant la première utilisation 11

• Importance de la quantité de calcaire dans l'eau 11

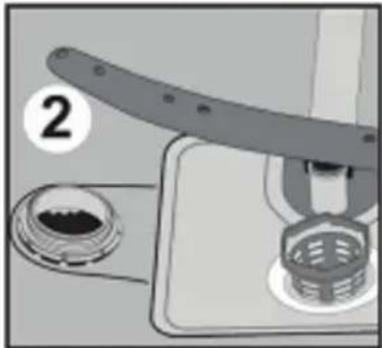

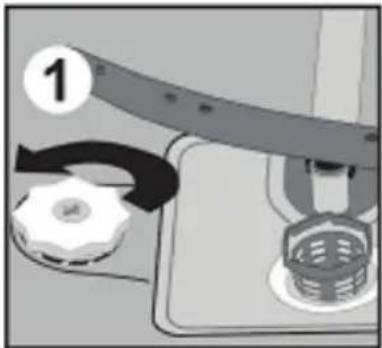

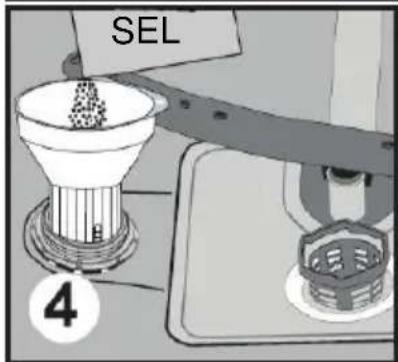

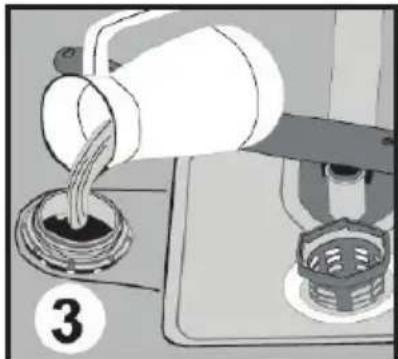

• Remplissage du compartment à sel. 11

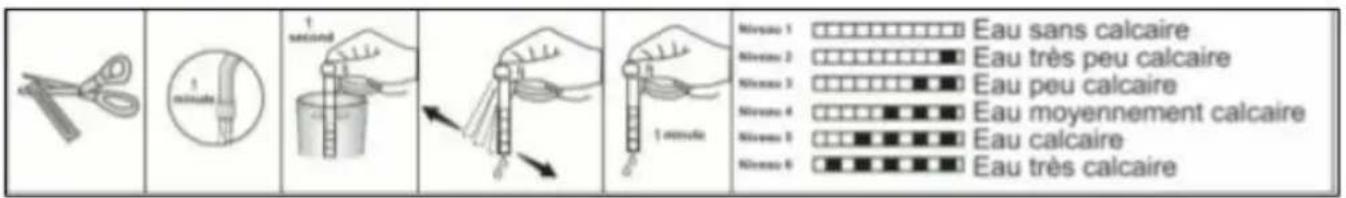

  Languette de contrôle de la durée de l'eau. 12
  Réglage de la durée de l'eau 13
  Detergent 14

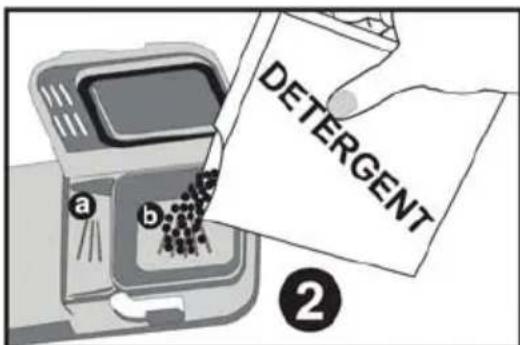

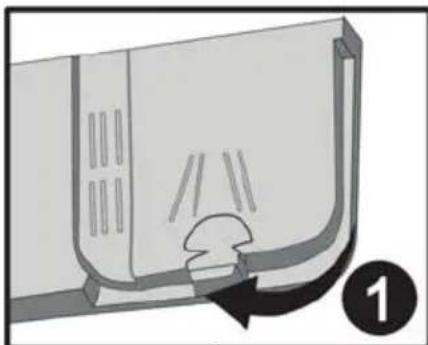

  Remplissage du compartment à détergent. 14
  Detergents combinés 15

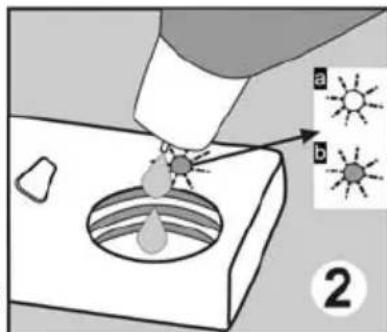

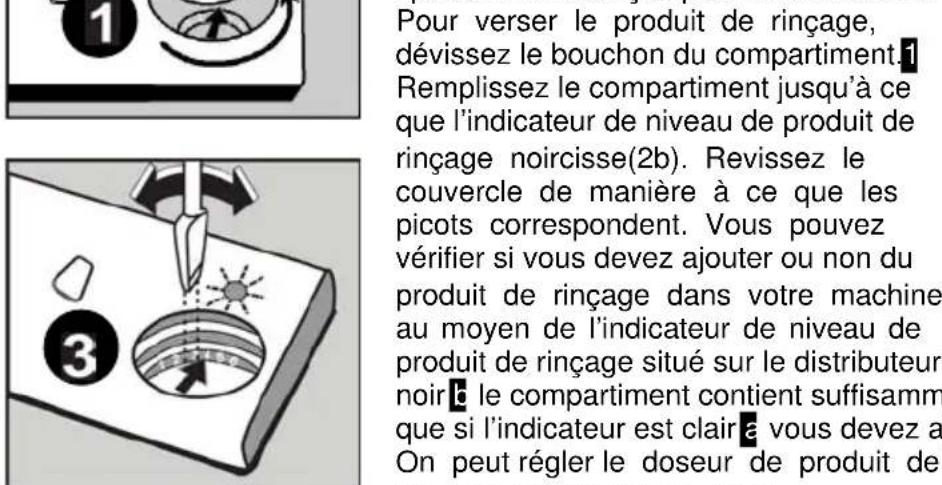

• Remplissage du compartment à produit de rincege et réglage du doseur. 16

Chargement du lave-vaisselle 16

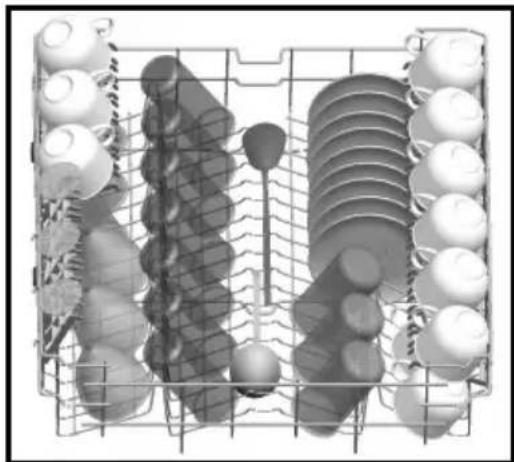

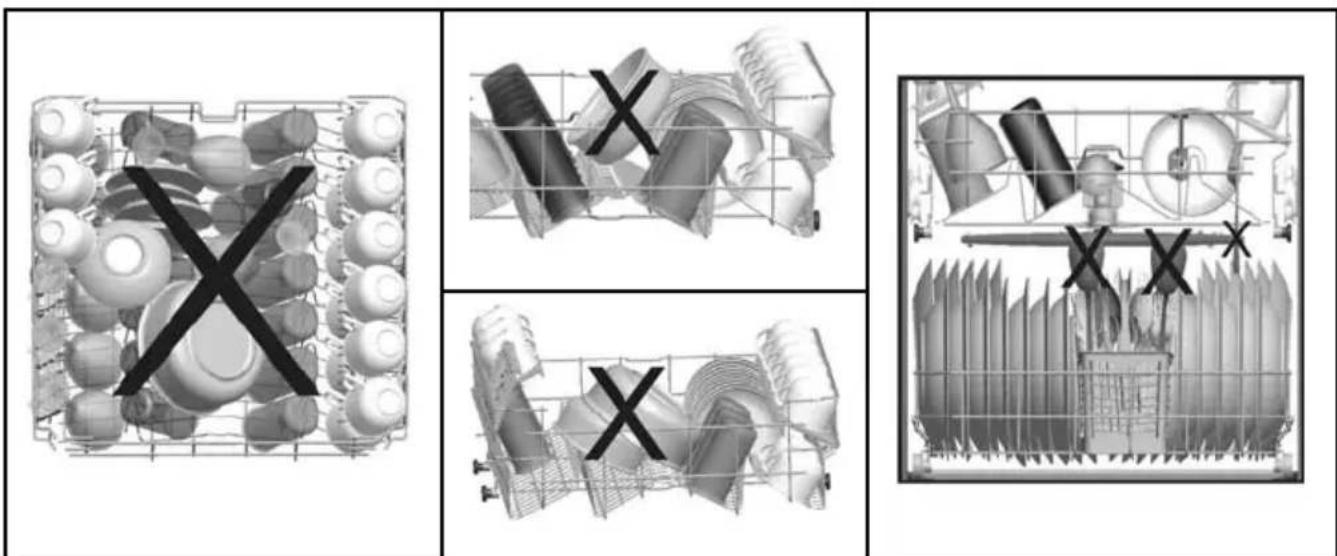

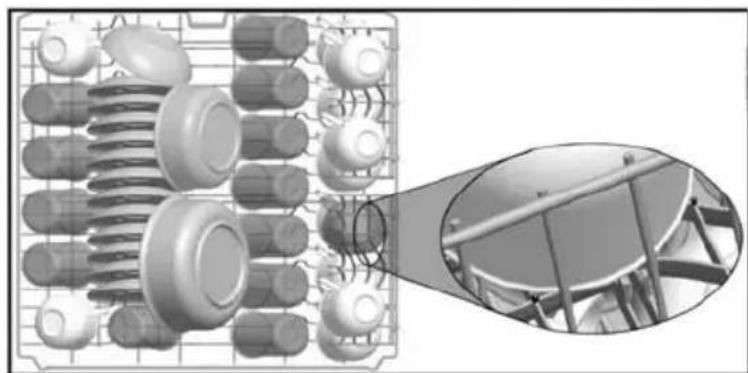

Chargement des paniers 16
Autres charges des paniers 18

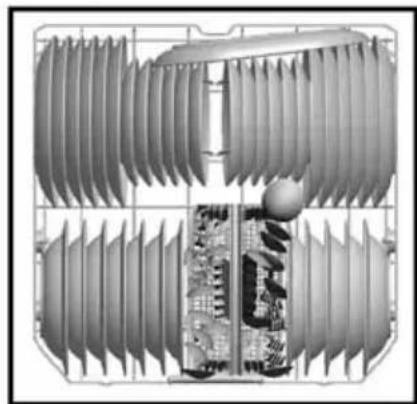

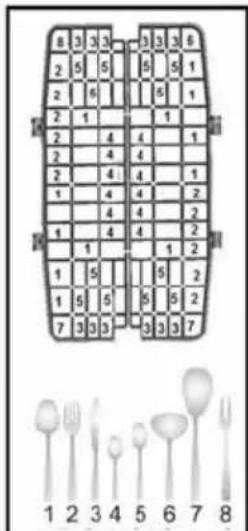

Chargements standards et données d'essai 19

Description des programmes 20

• Contenu des programmes 20

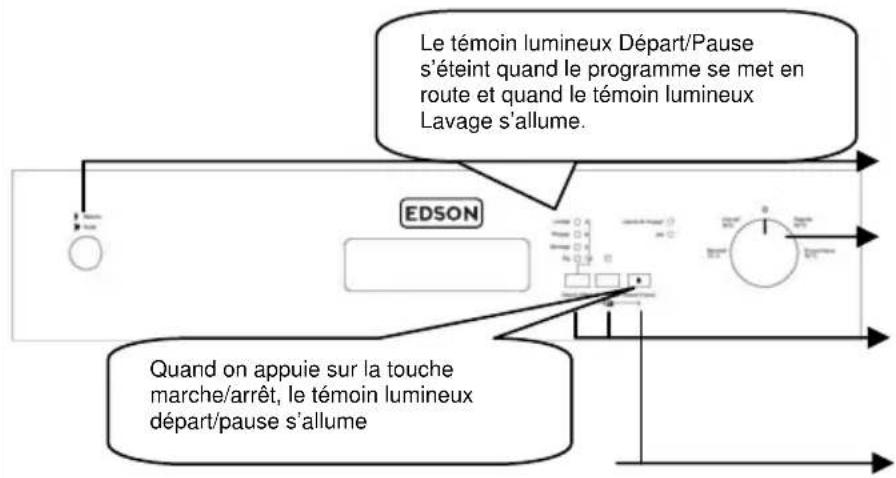

Mise sous tension et besoin d'un programme 21

• Mise de la machine sous tension 21

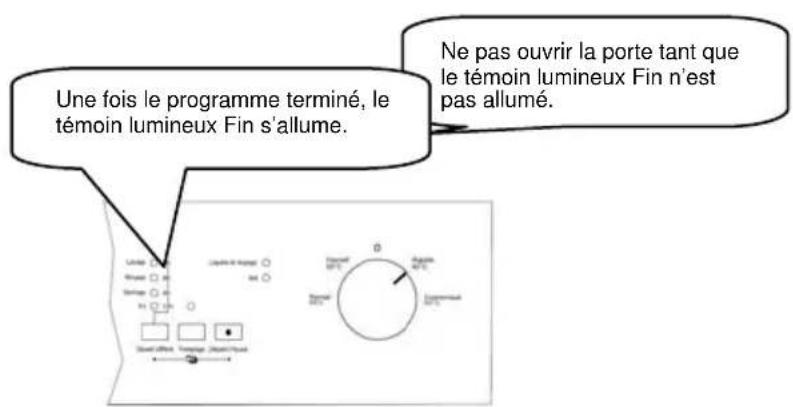

• Contrôle du déroulement du programme 21
• Modifier un programme 21

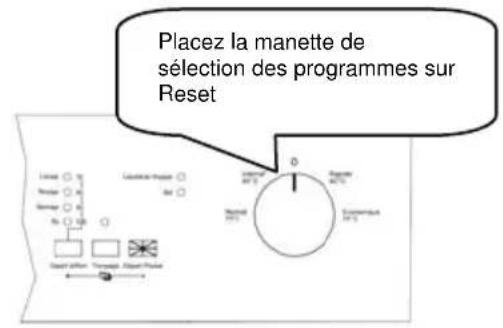

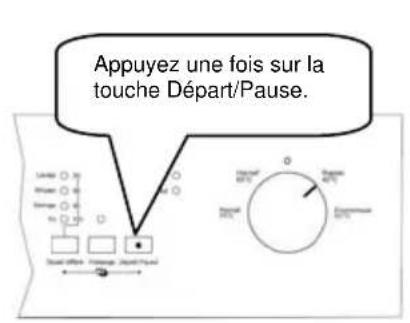

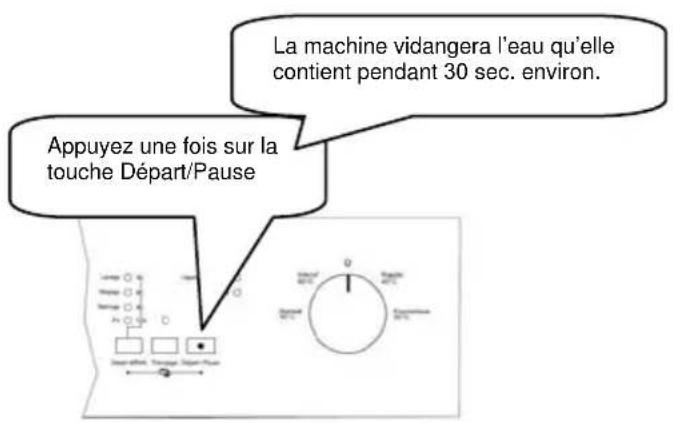

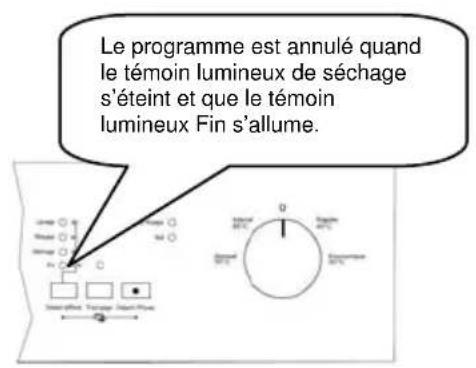

• Modifier un programme avec remise à zéro. 22

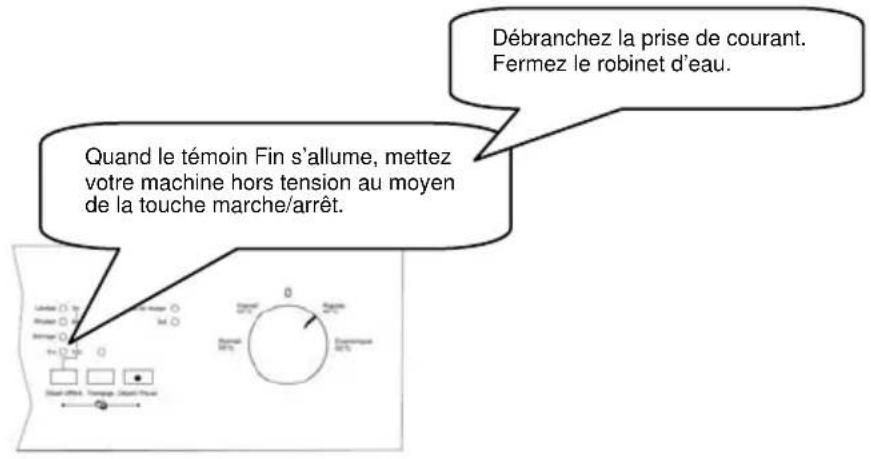

  Mise de la machine hors tension 22

Entretien et nettoyage 23

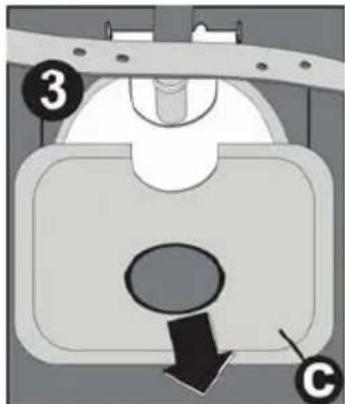

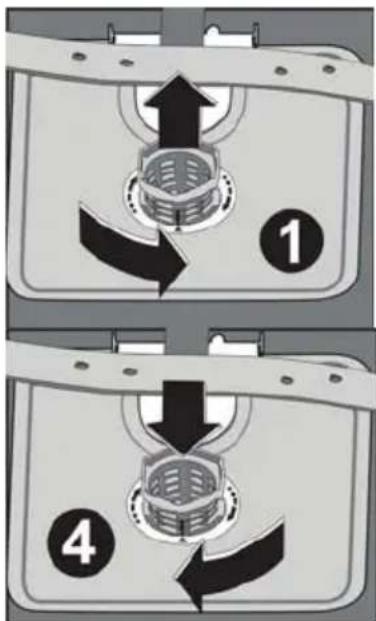

Filtres 23
- Bras de lavage. 24
Filtredutuyadarriveed'eau 24

Codes de dysfonctionnement et que faire en cas de panne 25

Informations pratiques et utiles 27

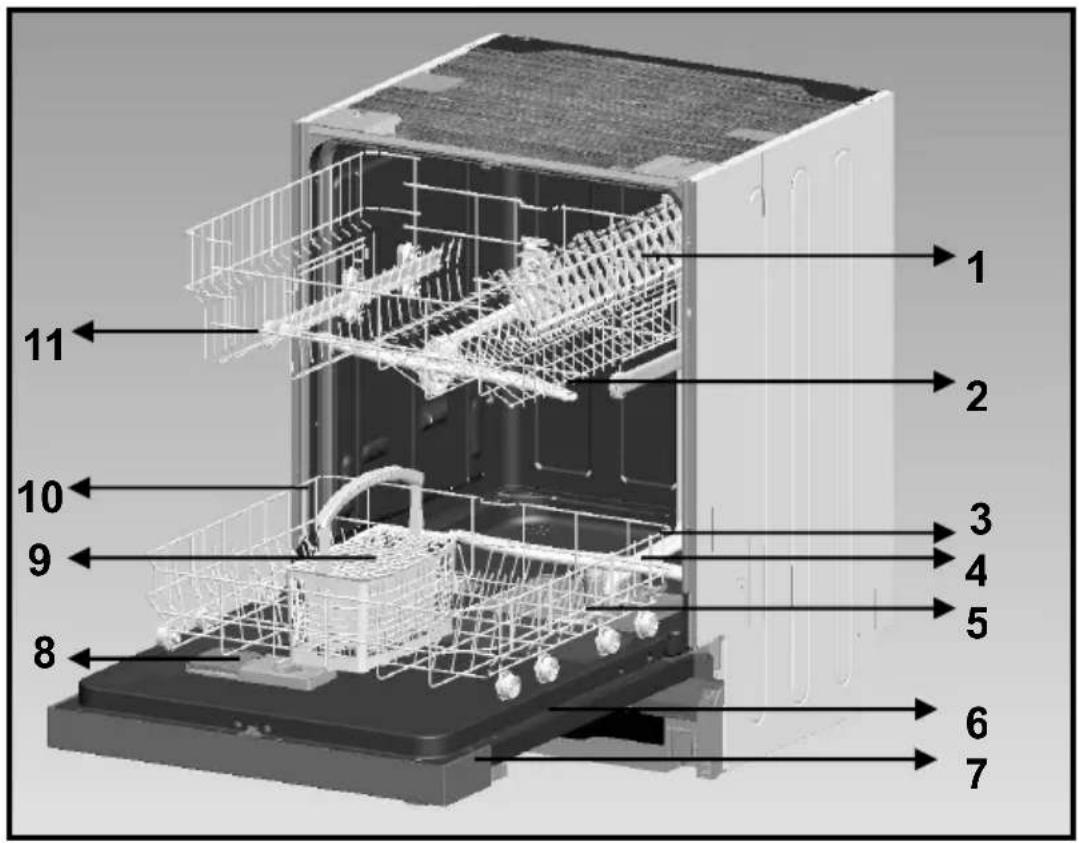

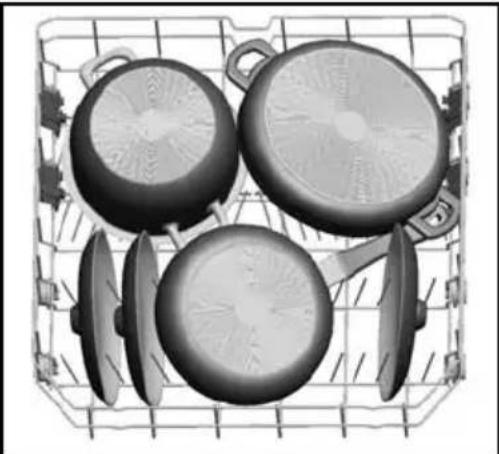

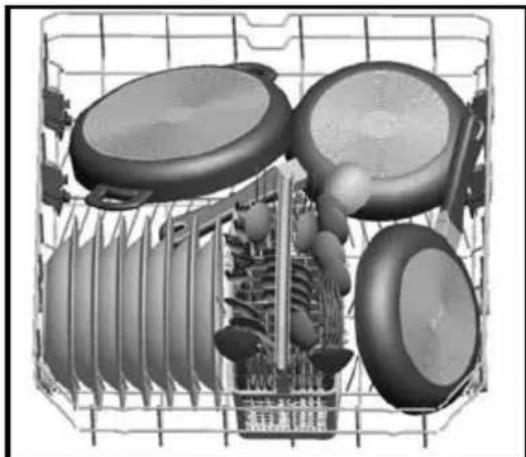

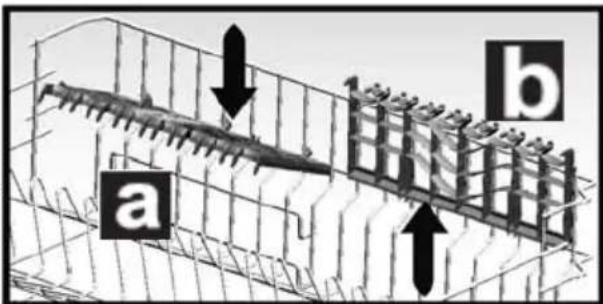

1. Panier supérieur avec grilles mobiles

2. Plaque signalétique

3. Bras de lavage supérieur

4. Panneau de commande

5. Panier inférieur

6. Distributeur de produits de lavage et de rincege

7. Bras de lavage inférieur

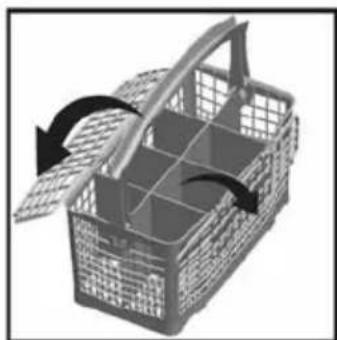

8. Panier a couverts

9. Filtres

10. Bac à sel

1. Verrou de sécurité du panier supérieur

12 Système de séchage actif : Ce système permet un meilleur séchage de votre vaisse lle

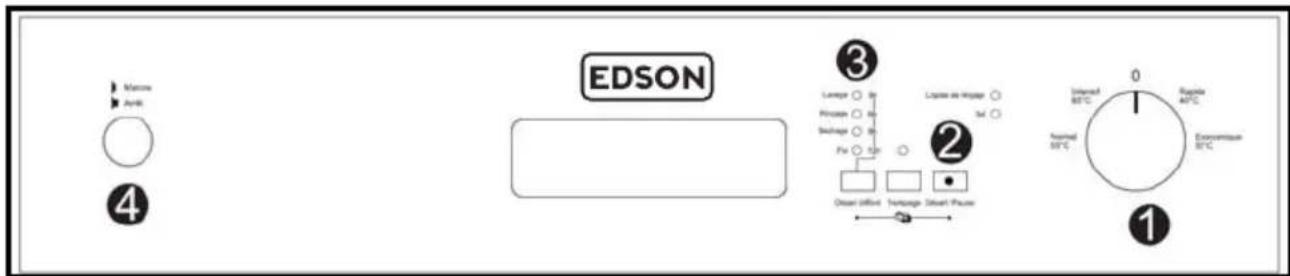

APPRENEZ A CONNAITRE VOTRE MACHINE

1.) Touche Marche/Arret

2.) Poignée de la porte

Quand on appuie sur la touche Marche/Arrêt, le témoin lumineux situé sur la touche Départ/ Pause s'allume.
La poignée de la porte sert à ouvrir/fermer la porte de la machine.
3.) Touche Départ différé Grace à cette option, vous pouvez différer le départ de votre lave
vaisselle de 3-6-9-12 heures.
Quand on appuie sur la touche"Départ différé", le témoin
lumineux 3h s'allume. Pour obtenir l'indication 6h, 9h ou 12h,

reste allumé, et le témoin Départ/Pause clignote.

• Si vous appuyer sur la touche "Départ différé" quand
  I'indicateur 12h est allumé, I'indicateur "Départ différé"
  s'eteint. Si vous appuyez alors sur "Départ/Pause", le
  programme démarre sans aucun-delai.
• Si vous avez besoin de difféer le début du programme, vous
  I cannot put it to the temples of my senses.
  Par exemple, si vous selectionnez 12h, l'indicateur lumine 12h s'allume. Quand il ne reste plus que 9h, le voyant 6 h
  s'allumant. De cette façon, vous pouvez suivre le temps
  restant avant le départ du cycle.
  4.) Touche Préavage (Trempage)
  Si vous sélectionné un programme avec trempage, vous pouvez
  améliorer la qualité de lavage de votre vaisselle. Si vous
  sLECTIONnez cette option, la température et le temps de c
  programmes seront ajustés.
  Note 1: Si vous soubaitez ne faire qu'un cycle tremp
  nappuyez sur le bouton Trempage, place le curseur du
  programmateur sur "annulation" et appuyez sur "Départ/Pause
  Pensez à rappuyer sur le bouton Trempage une fois le cycle
  terminé pour désactiver l'option pour la prochaine'utilisation.

Note 2: Si vous avez activé une option dans votre precedente
utilisation et que vous ne souhaitez plus l'utiliser, pensez à la
désactiver. Pour cela, rappuyez sur le bouton et vérifier que
l'indicateur lumineux s'éteint.

5.) Touche Départ/Pause
Quand on appuie sur la touche Départ/Pause, le programme
choisi au moyen de la manette de selection des programmes
démarre et le témoin lumineux Lavage s'allume. Si on appuie à
nouveau sur la touche Départ/Pause, le témoin lumineux Lavage
6.) Manette de selection des programmes
Vouss拨ez selectionner un programme adapte a vaue vaiselle
au moyen de la manette de selection des programmes.

---

7.) Temoin lumineux du niveau de sel regénérant
Quand le temoin du sel s'allume, veiliez à replir le compartment
du sel.

Témoin lumineux du niveau de liquide de rinceage
Quand le témoin du liquide de rincage
le compartment du liquide de rincage.

Note 3: Pendant le lavage, quand le détermgent 3 en 1 est utilisé,
les temoins de sel et le liquide de rincege dont s'eteindre, meme
s il n y a pas suffisament de sel ou de liquide de rincage dans la machine .
machine.

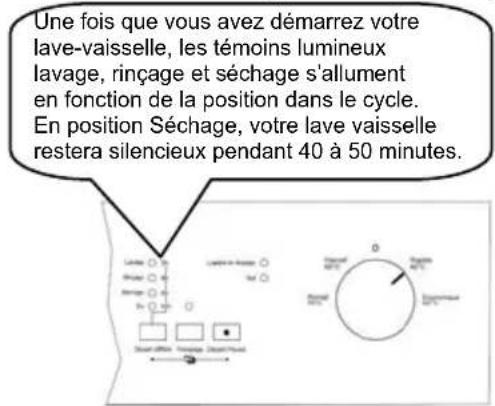

8.) Témoin lumineux de déroulement des programmes
Vous pouvez surveiller le déroulement du programme au moyen
des tiemoins
Lavage
Rincage
Séchage
· Fin
Option Sécurité infant
Pour activer l'option sécurité infant, appuyez sur le bouton
Départ/Pause et Départ différé simultanément pendant 4
seconds. Une fois cette option activée, le yovan "3h" clignote 2
fois. Pour désactiver l'option, refaire cette opération. Le yovan
"3h" se remet à clignoter 2 fois pour confirmer que l'option est
désactivée.

\section*{Caracteristiques techniques}

Capacité

12 couverts

Hauteur

815-870 mm

Largeur

596 mm

Profondeur

570 mm

Poids net

42 kg

Alimentation électrique

220-240 V - 50 Hz

Puisssance totale

2200W

Puisance de chauffage

2000 W

Puisance de la pompe de lavage.....

100W

Puisssance de la pompe de vidange ....

30W

Pression au robinet d'arrivee d'eau.

0,03 MPa (0,3 bar) - 1 MPa (10 bar)

Intensité

10A

Le fabricant se reserve le droit de modifier la conception et les caractéristiques techniques.

Conformité aux normes et données d'essay / Déclaration de conformité CE

Toutes les étapes de fabrication de la machine sont conformes aux règles de sécurité exprimées dans toutes les directives applicables de la Communauté européen.

89/336/EC, 2006/95/EC, IEC 436/DIN 44990, EN 50242

INFORMATIONS ET RECOMMANDATIONS DE SECURITE

Recyclage

• Certains composants et l'emballage de votre machine sont fabriqués à partir de matérielaux recyclables.
• Les éléments en matière plastique portent les inscriptions internationales :

(>PE<, >PS<, >POM<, >PP<, )

Les éléments en carton sont fabriqués à partir de papier recyclé et doivent être déposés dans les bacs de tri sélectif prévus à cet effet.
- Ne pas placer ces matériaux dans les bacs à déchets. Les déposer dans un centre de recyclage.
- Contacter les centres concernés pour obtenir des informations sur les méthodes et points de mise au rebut.

Informations de sécurité

Les adults doivent faire particulièrement attention en utilisant cet apparéil à proximé d'enfants. Ne permettez pas à de jeunes enfants de jourer avec l' apparéil. Ne permettez pas à de jeunes enfants ou à des personnes infirmes d'utiliser l' apparéil sans surveillance

Quand vous prenez livreaison de votre machine

• Vérifiez que la machine ou son emballage est exempt de tout dommage.

Ne mettez jamais en route une machine endommagée, de quelques maniere que ce soit.

Contactez un centre d'entretien agreé.

• Deballez les matériaux d'emballage comme indiqué et mettez-les au rebut conformément aux régles applicables.

Points importants pendant I'installation de la machine

• Installez votre machine dans un endroit ajustat, ne posant pas de risque pour la sécurité et de niveau.
• Procedez à l'installation et au raccordement de votre machine en suivant les instructions.
• Cette machine ne doit être installée et réparée que par un service après vente agréée.
• N'utilisez que les pieces détachées d'origine.
• Avant l'installation, vérifie que la machine est débranchée.
• Vérifiez que votre prise électrique est conforme aux normes en vigueur.
• Tous les branchements électriques doivent correspondre aux valeurs indiquées sur la plaque signalétique.
• Très important : vérifie que la machine n'est pas posée sur le cable d'alimentation.
• Ne branchez jamais la machine au moyen d'une rallonge électrique ou d'une prise multiple. La prise doit être facilement accessible une fois la machine installée.
• Installez votre lave vaisselle sous le plan de travail conformément aux instructions. Faibles bien attention que votre lave vaisselle est correctement fixé.

Usage quotidian

• Cette machine est exclusivement destinée à un usage domestique. Ne l'utilisez à aucune autre fin.
• Ne dépassez pas la capacité de chargement de votre machine. Ne l'utilisez que pour les objets lavables en machine.
• Ne montez pas, ne vous asseyez pas ou ne placez pas de charge sur la porte ouverte du lavevaisselle : il pourrait se renverser.
• Ne placez jamais dans le distributeur de détergent et de produit de lavage de votre machine d'autres produits que ceux spécialement conçus pour le lave-vaisse. A défaut, notre société ne saurait être tenue responsable de tout dommage que pourrait subir votre machine.
  L'eaou contenue dans la cuve de lavage du lave vaisselle n'est pas potable. Ne la buvez pas.
  Du fait du danger d'explosion, ne placez dans le lave vaisselle aucun dissolvant chimique ou solvant.
• Vérifiez que les objets de plastique résistant à la chaleur avant de les laver en machine.
• Ne placez dans le lave vaisselle aucun objet non adapté au lavage en machine. En outre, ne dépassez pas la capacité de chargement des paniers. A défaut, notre société ne saurait être tenue responsable de toute rayure ou de toute formation de rouille sur la paroi interne de votre machine causée par des mouvements du panier.
• A cause, notamment, d'un débordement d'eau chaude possible, n'ouvre la porte du lave vaisselle en aucune circstance pendant le fonctionnement. Un dispositif de sécurité met le lave vaisselle à l'arrêt en cas d'ouverture de la porte.
  Pour eviter de possibles accidents, ne laissez pas la porte de votre lave-vaiselle ouverte.
• Installez les couteaux et autres objets pointus dans le panier à couvert, pointe en bas.
• Cet apparéil n'est pas destiné, à être utilisé par des personnes (notamment des enfants) dont les capacities physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité. Veillez à ce que les enfants ne puissant pas jouer avec l'appareil.

Pour la sécurité des enfants

• Àpres le déballage du lave vaisselle, veillez à tener les matériaux d'emballage hors de portée des enfants.
• Ne laissez pas les enfants jouer avec oumettre en route le lave vaisselle.
• Tenir les détergents et produits de rincege hors de portée des enfants.
• Tenir les enfants à l'écart du lave vaisselle pendant qu'il est ouvert: elle peut contérer des résidus de substances de nettoyage.
  Veillez à ce que votre ancienne machine ne poseaucun risque à vos enfants. Il est arrivé que des enfants s'enferment à l'intérieur d'anciennes machines. Pour prévenir cette situation, brisez le système de verrouillage du lave vaisselle et arrachez les cables électriques avant sa mise au rebut.

En cas de dysfonctionnement

• Tout défaut de fonctionnement de la machine doit impérativement être réparé par une personne qualifiée. Toute réparation effectuee par une personne autre qu'un technicien de service après vente agrée entraînera l'annulation de la garantie.
• Avant d'effectuer toute réparation sur la machine, prenez soit de la débrancher du réseau électrique. Coupez les fusibles ou débranchez la machine. Ne pas tirer sur le cable pour débrancher la machine. Prenez soit de fermer l'accuee d'eau.

Recommendations

Pour ne pas gaspiller l'eau et I'énergie, enlevez les gros résidus d'aliments avant de mettre la vaisselle dans la machine. Mettez la machine en route après l'avoir entiement chargée.
- N'utilisez le programme de trempage que si nécessaire.
- Installéz les objets creux tels que les bols, verres et pots de manière à ce qu'ils soient tournés vers le bas.
Il est conseilé de ne pas surcharger la machine et de ne pas y installer de la vaiselle de nature différente de cette indiquée.

Ne pas laver en machine :

• Cendres de cigarettes, restes de bougie, cirage, substances chimiques, materiaux à base d'alliages ferreux.
  Fourchettes, cuilleres et couteaux a manche de bois, de corne ou d'ivoire ou incrusté de nacre; objets collés, peinture, articles maculés de produits chimiques abrasifs, acides ou basiques.
• Objets de plastique ne résistant pas à la chaleur, recipients de cuivre ou étamés.
• Objets d'aluminium et d'argent (ils peuvent se décolorer ou se ternir).
• Certains verres fragiles, les porcelainines ornées de motifs décoratifs imprimés, qui s'estompent même après le premier lavage, certains articles de cristal, qui perdent leur transparence avec le temps, les couverts collés ne résistant pas à la chaleur, les verres de cristal au plomb 25-30 %, les planches à découvert, les articles fabriqués avec de la fibre synthétique.
• Les articles absorbants tels que les éponges ou les torchons ne sont pas lavables en lavevaisselle.

Attention: Prenez soit d'acheter des articles lavables en machine à partir d'aujourd'hui.

INSTALLATION DE LA MACHINE

Positionnement de la machine

Pour installer votre machine, prenez soit de désirir un endroit où vous pourrez facilement charger et décharger votre vaisselle.

N'installez pas votre machine dans un lieu où la température ambiente peut descendre sous 0^

Avant de la positionner, sortez la machine de son emballage en respectant les averisations apposés sur celui-ci.

Positionnez la machine à proximé d'une arrivée et évacuation d'eau. Vous doivent installer votre machine de manière à ne pas modifier les raccords une fois ces-ci effectuels.

Ne saisissez pas la machine par la porte ou par le panneau de commande pour la déplacer.

Prenez soit de ne pas coincer les tuyaux d'arrivée d'eau et de vidange en positionnant la machine. En outre, prenez soit de ne pas coincer le cable électrique sous la machine.

Réglez les pieds réglibres de la machine de manière à ce qu'elle soit de niveau et bien stable. Le bon positionnement de la machine est essentiel pour une bonne ouverture et fermeture de la porte.

Si la porte de votre machine ne se ferme pas correctement, vérifie que la machine est stable sur le sol ; dans le cas contraire, positionnez la machine de manière stable en agissant sur les pieds réglables.

Raccordement d'eau

Vérifiez que l'installation de plomberie interieure convient à l'installation d'un lave-vaisselle. Nous vous recommandons en outre d'installer un filtré à l'entrée de votre domicile, de manière à éviter qu'une contamination (sable, argile, rouille, etc.) évientuellement transporte dans le réseau d'eau ou dans l'installation de plomberie interieure cause tout dommage à la machine et à prévenir tous désgrèments tels que le jaunissement de la vaisselle ou la formation de dépôts après le lavage.

Tuyau d'arrivée d'eau

N'utilisez jamais le tuyau d'arrivée d'eau de votre ancienne machine., Utilisez le tuyau neuf fourni avec votre machine. Avant de raccorder un tuyau d'arrivée d'eau neuf ou longtemps inutilisé à votre machine, faites couler de l'eau dans celui-ci pendant un moment. Raccordez à la main le tuyau d'arrivée d'eau directement au robinet d'arrivée. La pression au robinet doit être au minimum de 0,03 Mpa et au maximum de 1 Mpa. Si la pression d'eau est supérieure à 1 Mpa, installez un dispositif réducteur de pression entre le robinet et le tuyau. Une fois les raccords effectués, ouvrez le robinet à fond et vérifie l'étanchéité. Pour la sécurité de votre machine, prenez soin de plusieurs fermer le robinet d'arrivée après la fin de chaque programme.

NB: Certains modèles utilisent un système Aquastop. Si vous machine est équipée de ce système, il y a du courant avec une tension dangereuse. Ne foupez jamais l'embout Aquastop et voirlez à ce qu'il ne soit pas pié ou tordu.

Tuyau de vidange

On peut raccorder le tuyau de vidange, soit directement à une vidange fixe soit au raccord spécial sous l'évier. Au moyen d'un tuyau coudé spécial (si disponible), on peut vidanger la machine directement dans l'évier en accrochant le tuyau coudé au bord de l'évier.

Ce raccordement doit se couver à au moins 50 cm et au plus 110 cm du niveau du sol. Dans le cas d'une vidange fixe, ne pas plonger le bout du tuyau à l'intérieur de la vidange (risque de syphonage), il est impératif que le bout du tuyau dépasse le coude de maximum 3 cm comme sur le dessin.

Avertissement : Il ne faut pas modifier la longueur du tuyau de vidange, car l'appareil ne pourrait pas vidanger correctement. En ce cas, notre société dégagera toute responsabilité.

Raccordement electrique

La prise avec terre de votre machine doit être raccordée à une prise avec mise à la terre dont la tension et l'intensité correspondant aux valeurs prévues (selon les normes en vigueur). Si vous logement ne comporte pas d'installation avec mise à la terre, faites réaliser ce type d'installation par un électricien qualifié. En cas d'utilisation sans mise à la terre, notre société dégagera toute responsabilité pour toute perte d'utilisation qui pourrait se produit.

Intensité du fusible interieur : 10-16 A.

Votre machine est configurée pour fonctionner en 220-240 V. Si votre domicile est en 110 V, intercalez un transformateur 110/220 V - 3 000 W. La machine doit être débranchée pendant le positionnement.

Aasse tension, l'efficacité de votre machine est inférieure.

Utilisez toujours la prise isolée fournie avec votre machine.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après ou une personne de qualification similaire, afin d'éviter un danger.

Pour des raisons de sécurité, prenez soin de tousjours débrancher la prise quand le programme est terminé.

Débranche toujours vous machine par la prise. Ne jamais tirer le cable électrique lui-même.

Attention : Une fois le plan de travail retire, la machine doit etre place dans un endroit fermé dont les dimensions sont indiquées fig.4

Avant la première utilisation de la machine

• Vérifiez que les caractéristiques techniques du réseau électrique et d'alimentation en eau correspondant aux valeurs indiquées dans les instructions d'installation de la machine.
• Retirez tous les matériaux d'emballage de l'intérieur de la machine.
• Reglez l'adoucisseur d'eau.
• Ajoutez 2kg de sel dans le compartment et remplissez-le d'eau a ras bord.
• Remplissez le compartment à produit de rinceage.

PREPARATION DE LA MACHINE A L'EMPLOI

Importance de la quantité de calcaire dans l'eau

Pour un bon résultat, le lava-vaisselle doit fonctionner avec de l'eau adoucie, moins calcaire. A défaut, des résidus de calcaire blancs se déposeront sur la vaisselle et à l'intérieur de la machine, ce qui affertera négativement la performance de lavage et de rincege de la machine et le brillant de la vaisselle. Quand l'eau traverse l'adoucisseur, elle est débarrassée des ions responsables de sa durée et atteint le degré de douceur désiré pour有關 le meilleur résultat de lavage. Selon le degré de durée de l'eau, ces ions s'accumulent rapidement à l'intérieur de l'adoucisseur. Il faut donc regénérer le système adoucisseur avec du sel pour lava-vaisselle de manière à ce qu'il fonctionne aussi bien au cours du lavage suivant.

Chargement du sel dans le réservoir de I'adoucisseur d'eau

Utilisez du sel spécifique pour adoucisseur de lave-vaisselle. Pourmettre le sel dans le réservoir de

l'adoucisseur, enlevez d'abord le panier inférieur, puis devissez le bouchon en le tournant dans lesens inverse des aiguilles d'une montre.1 et 2

A la première utilisation du lave vaisselle, remplissez le réservoir avec 2 kg de sel et completer avec de l'eau jusqu'àau niveau haut du réservoir.

Si l'entonnoir 4 est livre avec le lave vaisselle, il facilitera le replissage du sel.

Nettoyer le filetage et revissez le bouchon. Enlevez

impératifement le Sel ayant pu tomber à coté du réservoir, sur le fond inox. Si vous ne faites pas de lavage immidiatement après avoir mis du sel, mettez en marche un programme court de lavage avec une machine vide afin d'éviter d'endommager l'intérieur du lave

vaisselle (corrosion) en raison du débordement de sel dans l'appareil lors du remplissage du réservoir. Ainsi, le surplus de sel sera immédiatement enlevé au moment de l'opération de lavage.

Lorsque vous commencez à faire fonctionnerVote lave-vaisselle,le réservoir du sel se remplit d'eau. Pour cette raison, mettez le sel dans le réservoir avant de commencer a utiliser votre apparéil ( comme indiqué ci-dessus)

Si vous mettez du sel en tablette dans le réservoir, ne le remplissez pas entierement. Nous vous recommendons d'utiliser du sel en grains ou en poudre.

Ne mettez jamais du sel de table dans votre lave vaisselle. Dans le cas contraire, la fonction de l'adoucisseur peut diminuer au fil du temps.

Quand le témoin indicateur de sel qui se trouve sur le panneau de commande s'allumera, remplissez à nouveau le réservoir de sel.

Bande test de contrôle de la durée de l'eau

L'efficacité de lavage de votre lave vaisselle dépend du degré de durété de l'eau de robinet. Pour cette raison, votre lave vaisselle est équipée d'un système qui réduit la durété de l'eau d'alimentation. L'efficacité du lavage augmentera avec un bon réglage du système. Pour en connaître le niveau de durété de l'eau dans votre région, contactez votre fournisseur d'eau. Vous pouvez aussi faire le test avec la bande test de contrôle (si livre avec votre lave vaisselle). Ce contrôle vous permettra de modifier la réglage de l'adoucisseur.

Ouvrez la bandelette de contrôle

Faites couler l'eau du robinet pendant 1 min.

Plongez la bandelette de contrôle dans l'eau pendant 1 sec.

Retirez la bandelette de contrôle et secouez-la.

Attendez 1 min.

Réglez votre machine en fonction du degré de durété de l'eau constaté.

Réglage de l'adoucisseur

Réglez l'adoucisseur d'eau en fonction du degré de durée de l'eau du robinet.

Placez la manette du sélecteur de programme sur 0 (Reset) pendant que vous machine n'est pas en service.

Appuyez sur la touche Départ/Pause et maintenez-la appuyée 2

Tout en maintainant la touche Départ/Pause appuyée, mettez la machine sous tension en appuyant sur le bouton Marche/Arrêt 4

Maintenez la touche Départ/Pause appuyée jusqu'à ce que les témoins lumineux de déroulement du cycle s'allument et s'éteignent.2

Une fois que les témoins lumineux « 3h-6h-9h-12h » ont clignoté, relâchéz le bouton Départ/Pause

Votre machine affiche le dernier réglage de dureté sélectionné.

Vous pouvez modifier les réglages en appuyant sur la touche Départ/Pause 2

Après avoir ajusté le niveau de durée de l'eau, appuyez sur le bouton Marche/Arrêt pour garder en mémoire le réglage. 4

Vousspezier le reglage selectionne en observant les indicateurs lumineux 3h-6h-9h-12h.

niveau 1 : témoin lumineux 3h.

niveau 2 : témoin lumineux 6h.

niveau 3 : témoin lumineux 9h.

niveau 4 : témoin lumineux 12h.

niveau 5 : témoin lumineux 3h-12h.

niveau 6 : tímoins lumineux 6h-12h s'allument.

Tableau des réglages en fonction de la durée de l'eau

Dépréde duretéd l'eau	Dureté allemandedH	Dureté français dF	Duretébritannique dE	Indicateur de réglage
1	0-5	0-9	0-6	fémin lumineux Lavage allumé.
2	6-11	10-20	7-14	fémin lumineux Rince age allumé
3	12-17	21-30	15-21	fémin lumineux Sèchage allumé.
4	18-22	31-40	22-28	fémin lumineux Fin allumé.
5	23-31	41-55	29-39	fémin lumineux Lavage allumé.témoin lumineux Fin allumé.
6	32-50	56-90	40-63	fémin lumineux Rince age allumé.témoin lumineux Fin allumé.

Si le degré de durete est supérieur à 90 dF (durete française) ou si vous utilisez de l'eau du puit, nous préconisons d'utiliser un filtr et un dispositif de tratement de I'eau.

NB: le degré de durée de l'eau est régèle au niveau 3 en Usine.

Detergent

Utilisez un détermagent spécifique concu pour lave-vaisse domestique.

Des produits de nettoyage contenant des phosphates et du chlore sont proposés sur le marché.

Placez le détergent dans le compartment avant de démarrer la machine. Conservez les détergents dans des endroits frais et secs, hors de portée des enfants.

Mettez les quantités appropriées afin de préserver l'environnement. Ne pas replir le compartment à détergent plus que nécessaire, faute de quoi vos verres pourraient se rayer et le détergent pourrait mal se dissoudre.

Pour de plus amples informations sur le détergent que vous utilisez, adressez-vous directement au fabricant du détergent.

Remplissage du compartment à dédTergent

Pousser le loquet pour ouvrir le compartment à détergent comme indiqué sur l'illustration. On peut mesurer la bonne quantité de détergent au moyen des lignes inscrites dans le bac à détergent. Le bac à détergent peutContainir

jusqu'à 40 cm³ de détergent. Ouvrir l'emballage de détergent pour lave-vaisse et verser dans le grand compartment prélavage à 25 cm³ de détergent si vous vaisselle est très sale ou 15 cm³ si elle peu sale. Si vous vaisselle est restée sechependant

très longtemps, si elle contient des résidus d'aliments secs et si vous avez surcharge le lave-vaiselle, versez à 5 cm³ de détergent dans le compartment de prélavage et démarrez votre machine.

Selon le degré de saleté de votre vaisselle et la dureté de l'eau dans votre région vous devrez modulier la quantité de détergent dans votre machine.

Detergents combinés

Les fabricants de détérgent proposent également des déterments combinés dénommés 2 en 1, 3 en 1, 5 en 1 ...

Les déterments 2 en 1 contiennent du déterment + du sel ou du produit de rincege. En utilisant les déterments 2 en 1, il faut tener compte des fonctions de la tablette.

Les autres détergents en tablettes comportent du détermgent + du produit de rinçage + du sel + diverses autres fonctions.

De manière générale, les déterments combinés donnent des résultats suffisants dans certaines conditions d'utilisation uniquement. Ces déterments contiennent du produit de rinçage et/ou du sel dans des quantités prédéfinies.

Enutilisant ce type de produits :

• Toujours veiller à vérifier les caractéristiques du produit que vous allez utiliser et s'il s'agit d'un produit combiné.
• Verifiez que le dédTergent utilise convient à la durée de l'eau du réseau auquel la machine est raccordée.
• Suívez les instructions figurant sur l'emballage de ces produits.
• Si ces détergents seprésentent en tablettes, ne les placez jamais dans la cuve du lave-vaisselle ou dans le panier à couverts. Placez toujours les tablettes dans le compartment du distributeur de détergent.
• Ces détergents ne donnent de bons résultats que pour certains types d'utilisation. Si vous utilisez ce type de détergents, vous doivent contacter le fabricant et vous renseigner sur les bonnes conditions d'utilisation.
• Contactez le fabricant du détergent si vous n'obtenez pas de bons résultats de lavage (si vous vaisselle présente des dépôts de calcaire ou si elle reste humide) après avoir utilisé des détergents 2 en 1 ou 3 en 1. La garantie de votre machine exclut toutes réclamations dues à l'utilisation de ces types de détergents.

Usage conseilé : Pour de meilleurs résultats en utilisant des détergents combinés, mettez quand même du sel et du produit de rinceage dans votre machine et reglez la dureté de l'eau et le doseur de produit de rinceage à la position la plus BASSE.

Pour les programmes courts, il est préférible d'utiliser des détergents en poudre plutôt que des tablettes. En effet, selon les fabricants, les tablettes se dissolvent différemment en fonction de la température et la durée du cycle de lavage.

Attention: Si en utilisant ce type de détergent vous rencontres un problème quelconque que vous n'avez pas rencontresAAPARAVANT,contactez directement le fabricant du détergent.

Quand vous arrêtez d'utiliser des détergents combinés

• Remplisse les compartments à Sel et à produit de rinceage.
• Reglez la durée de l'eau à la position la plus élevé et faites un lavage à vide.
• Reglez la durée de l'eau.
• Procedez au réglage voulu du doseur de produit de rinceage.

Remplissage du compartment à produit de rincege et réglage du doseur

On utilise du produit de rincege pour empêcher le dépôt de gouttes d'eau blanchâtres, de traces de calcaire et d'une pellicule blanche et pour un meilleur rincege. Contrairement à une opinion repandue, I ne sert pas uniquement à obtenir une vaisselle plus brillante mais également une vaisselle plus sèche. C'est pourquoi il faut veiller à maintainir une quantité suffisante de produit de rincege dans le compartment et à n'utiliser que des produits spécifique concus pour lave-vaisselle.

Pour verser le produit de rincege, devissez le bouchon du compartment. Remplissez le compartment jusqu'à ce que l'indicateur de niveau de produit de rinceage noircisse(2b). Revissez le couvercle de manière à ce que les picots correspondent. Vous pouvez vérifier si vous doivent ajouter ou non du produit de rincege dans votre machine au moyen de l'indicateur de niveau de produit de rincege situé sur le distributeur noir le compartment contient suffisamment que si l'indicateur est clair « vousdezvez a On peut regler le doseur de produit de regle à la position 3 en usine.

Vous doivent utiliser un réglage plus élevé si des taches d'eau se forment sur votre vaisselle après un lavage et un réglage plus faible s'il reste une tache bleue quand vous l'essuyez avec la main.

Attention: N'utilisez que des produits de rinceage adaptés à l'usage en machine. En cas de débordement, les résidus de produit de rinceage créé une grande quantité de mousse et les résultats de lavage s'en trouvent affectés : nettoyez l'excedent de produit de rinceage avec un chiffon.

CHARGEMENT DU L AVE-VAISSELL

Si vous mettez correctement votre vaisselle dans la machine, vous l'utiliserez de la(Meilleure façon en termes de consommation d'énergie et de performance de lavage et de séchage.

Votre machine contient deux paniers de chargement. Vous pouvez utiliser le panier inférieur pour installer les ustensiles ronds et profonds tels que les pots à poignées longues, les couvercles, les assiettes, les casseroles, les couverts.

Le panier supérieur est destiné au chargement des soucoupes, des assiettes à dessert, des bols, des tasses et des verres. Inclinez les verres à pied contre le bord du panier, les grilles mobiles, ou le grillage de maintien des verres et non pas contre les autres ustensiles. Ne pas incliner les verres hauts les uns contre les autres; il ne seront pas stables et pourrait être endommages.

Il est préférible d'installer les objets fins et étroits dans les parties médianes des paniers.

Vousspuvezplacerlescuilleresparmilesautrescouverts pourlesempecherde se collerles uneuxaux autres.Pour un meilleurresultat,ousvoussconseillonsdutiliserla grillea couverts.

Pour éviter toutes blessures eventuelles, placez toujours les objets pointus et à long manche tels que les fourchettes de service, couteaux à pain, etc. la pointe en bas ou horizontally dans les paniers.

Attention : Placez vos couverts dans la machine de maniere à ce qu'ils n'empêchent pas la rotation des bras de lavage inférieur et supérieur.

Grilles mobiles

Ces grilles sont conçues pour augmenter la capacité du panier du haut. Vous pouvez utiliser ces grilles en position ouverte ou fermée (a/b). Vous pouvez placer vos verres et vos tasses au dessus des grilles amovibles lorsqu'elles sont baissees. Cela vous permettra de placer des verres de différentes tailles en dessous. Vous pouvez aussi placer des couverts de grandes tailles horizontally sur ces supports au lieu de lesmettre dans le panier de couverts,afin de ne pas bloquer les bras de lavage.

Autres chargements des paniers

Panier inférieur

Panier supérieur

Mauvais charges

Chargement standard et données d'essay

Capacité :

Paniers supérieur et inférieur : 12 couverts. Le panier supérieur doit être installé en position haute.

Les tasses doivent etre placees sur les fixations du panier a plats

Détérgent / Produit de lavage

5 + 25cm^3 , conformement aux normes internationales EN50242-DIN 44990 IEC 436 / Reglage du doseur de produit de rinceage : 4.

Programme test

Economique à 50^ , conformément à la norme internationale EN 50242.

DESCRIPTION DES PROGRAMMES

Contenu des programmes

Numéro de programme			Référence
Nom du programme et température	Trempage (Prélavage)Sans chauffage	Rapide40°C	Economique50°C	Normal55°C	Intensif65°C	Extra Intensif(Trempage+Intensif 65°C)
Type de résidus alimentaires	Trempage pour rincer la vaisseille et detacher les résidus en attendant un chargement compl. Choisissez ensuite un programme.	Café, lait, thé,vliande froide ou légumes qui n'ont pas attendu longtemps.	Café, lait, thé,vliande froide ou légumes qui n'ont pas attendu longtemps	Soupe, sauce, pâtes, oeuf, riz, pommes de terre et plats cuisinés au four, aliments frits.	Soupe, sauce, pâtes, oeuf, riz, pommes de terre et plats cuisinés au four, aliments frits.	Soupe, sauce, pâtes, oeuf, riz, pommes de terre et plats cuisinés au four, aliments frits.
Degré de saleté	-	Peu sale	Moyennement sale	Moyennement sale	Très sale	Très sale
Quantité de détergentA: 25 cm3/15 cmB: 5 cm3	-A A+B A+B	A+B	A+B
	trempagefin	Lavage 40 °Crinçage froidrinçage chaudfin	trempagelavage 50 °Crinçage froidrinçage chaudlaserçage froidrinçage chaudSechageFin	trempagelavage 55 °Crinçage froidrinçage chaudSechageFin	trempagelavage 65 °Crinçage froidrinçage chaudSechage fin	trempagelavage 50 °Crainage froidinçage chaudSechage froidin
Durée du programme(min.)	15	30	150	95	110	150
Consommationd'électricité(kW hours)	0,02	0,68	1.05	1,10	1,55	1,90
Consommation d'eau(litres)	4,5	12.4	15.7	16.5	17.2	25.7

Attention Les programmes courns n' incluent pas de cycle de séchage. Les valeurs ci-dessus sont les valeurs obtenues en conditions de laboratoire conformément aux normes applicables. Ces valeurs peuvent changer en fonction des conditions d'utilisation du produit et de l'environnement (tension du réseau, pression d'eau, température d'arrivée d'eau et température ambiente).

MISE SOUS TENSION ET CHOIX D'UN PROGRAMME

Mise de la machine sous tension

1 Appuyez sur la touche marche/arret.
2 Choisissez le programme adapté à votre vaissele au moyen de la manette de selection des
3. Si vous souhaitez, vous pouvez désir une option
4 Demarrez le programme en appuyant sur la touche depart/pause

Contrôle du déroulement du programme

Vouss pouvez contrcler le déroulement du programme au moyen des indicateurs lumineux de déroulement du cycle situés sur le panneau de commande.

Modifier un programme

Si vous poulez modifier un programme pendant qu'un programme de lavage est.Commencé.

Modifier un programme avec remise à zéro

Si vous désirez annuler un programme et démarrer un autre programme de lavage.

Mise de la machine hors tension

NB : Vous pouvez entrouverir légèrement la portepour accélérer le séchage une fois le programme de lavage terminé.

NB: En cas d'ouverture de la porte de la machine pendant le lavage ou de coupure de courant, la machine reprendra le programme une fois la porte fermée ou le courant rétabli.

ENTRETIEN ET NETTOYAGE

Le nettoyage régulier de la machine prolonge sa durée de vie.

De la graisse et du calcaire peuvent s'accumuler dans la cuve. Dans ce cas :

-Remplissez le compartment à détergent sansmettre de vaisselle dans la machine, Sélectionnez un programme qui fonctionne à haute température et mettez la machine en route. Si cette procédure se révèle insuffisante, utilisez des produits de nettoyage spéciaux disponibles sur le marché. (Produits de nettoyage spécial lave-vaisselle).

Nettoyage des joints de porte

-Pour nettoyer tous résidus accumulés dans les joints de porte, essuyez les joints régulierement avec un chiffon humide.

Nettoyage de la machine

Nettoyez les filtres après chaque lavage et les bras de lavage au moins une fois par semaine.
Débranchez votre machine et fermez le robinet d'arrivée d'eau avant de commencer le nettoyage.
N'utilise pas de produit abrasif. Essuyez avec un produit doux et un chiffon humide.

Filtres

Vérifiez si des résidus d'aliments se sont accumulés dans le filtré et le microfiltre.

En cas de présence de tous résidus, retirez les filtres et nettoyez-les soigneusement à l'eau courante.

a. Microfiltrtre extérieur
b. Filtre à déchets interieur
c. Filtre tamis métal ou plastique

machine.

Pour extraire et nettoyer le groupe filtrant, tournez-le dans le sens des aiguilles d'une montre et retirez-le en le bouvant.

Tirez et retirez le filtre métal ou plastique. 3 Séparez ensuite le filtre à déchets et le microfiltre.2 Rincez-le abondamment à l'eau courante. Réinstallez le filtre à déchet dans le microfiltre en faisant attention de bien faire correspondre les repères. Fixez le microfiltre sous le filtre métal ou plastique et tournez-le dans le sens de la flèche; l'ensemble est verrouillé quand on peut voir la flèche sur le microfiltre.4

• N'utilisez jamais votre lave-vaissselle sans filtré.
• Une installation incorrecte du filtrre diminuera l'efficacité de la machine.
• La propriété des filtres est essentielle au bon fonctionnement de la

Bras de lavage

Vérifiez que les gicleurs des bras de lavage supérieur et inférieur ne sont pas bouchés. En cas d'obstruction, retirez les bras de lavage et nettoyez-les à l'eau courante.

Le bras de lavage inférieur se retire en le tirant vers le haut. Pour le bras de lavage supérieur, retirez l'écrou en le tournant vers la gauche. Veillez à parfaitement serrer l'écrou en réinstallant le bras de lavage supérieur.

Filtres du tuyau d'arrivée d'eau

Le filtr de tuyau d'arrivee d'eau empoeche que voire machine soit endommagee par toute contamination (sable, argile, rouille, etc.) eventuelflement transporte dans le reseau ou l'in installation de plomberie interieure et previent tous desagrements tels que le jaunissement ou la formation de depots apres le lavage. Verifiez regulierement les filtres et le tuyau d'arrivalde eau et nettoyz-les si nécessaire. Pour nettoyer les filtres, fermez le robinet et retirez le tuyau. Retirez le filtr du tuyau ainsi que le filtr du coté de I'entree du lave vaisselle et nettoyz-les a I'eau courante. Reinstallez les filtres propres dans leurs logements et reinstallez le tuyau.

QUE FAIRE EN CAS DE PANNE

CODES DE DySFONCTIONNEMENT					DESCRIPTION	CONTROL
Lavage	Rinçage	Séchage	Fin	Départ/pause
					Absence d'arrivée d'eau	Vérifiez l'ouverture complète du robinet et l'absence de coupure d'eau.Fermez le robinet, retirez le tuyau et nettoyez les filtres à l'extrémité de raccordement de celui-ci.Redémarrez votre machine et contactez le service après vente si le problème se produit.
					Arrivée d'eau intermittente	Fermez le robinet.Contactdez le service après vente
					Impossible de vidanger l'eau usée dans la machine.	Le tuyau de vidange est bouché.Les filtres intéérients de votre machine sont peut-être bouchés.Eteignez puis rallumez votre machine et activez la commande d'annulation de programme.Si le problème persististe, contactez le service après vente
					Impossible d'atteindre la tempêteure d'eau désirée	Contactez le service après vente.
					securité anti-débordement déclanchée	Eteignez votre machine. Fermez le robinet.Contactdez le service après vente.
					Carte électronique défectueuse	Contactez le service après vente
					Température de l'eau trop élevé	Contactez le service après vente
					Erreur diverter	Contactez le service après vente
					Sensor défectueux	Contactez le service après vente

L'un des témoins lumineux de déroulement du cycle s'allume et le témoin lumineux Départ/Pause s'allume et s'éteint

La porte est ouverte. Fermez la porte.

Le programme ne démarre pas

• Vérifiez que la prise de courant est branchée.
• Vérifiez les fusibles de votre installation.
• Vérifiez que le robinet d'arrivée d'eau est ouvert.
• Vérifiez que vous avez fermé la porte de la machine.
• Vérifiez que vous avez étéint la machine en appuyant sur le bouton Marche/Arrêt.
• Vérifiez que les filtres d'arrivée d'eau et les filtres de la machine ne sont pas bouchés.

Les témoins lumineux Lavage et Fin clignotent sans interruption

L'alarme antidébordement est active.
- Fermez le robinet et contactez le Service après vente.

Les témoins lumineux de déroulement du cycle ne s'eteignent pas après une opération de lavage

Appuyez sur la touche Marche Arrêt pourmettre l'appareil hors tension

Il reste des résidus de dédTangent dans le compartmenté à dédTangent :

Vous avez introduit le dédTergent alors que le compartment estait humide. Bien vérifier que le compartment est sec avant de mettre la lessive.

Il reste de l'eau à l'intérieur de la machine à la fin du programme

• Le tuyau de vidange est bouché ou plié.
• Les filtres interieurs sont bouchés.
• Le programme n'est pas encore terminé.

La machine s'arrête pendant une opération de lavage

• Panne de courant.
  Coupure d'arrivée d'eau.
  Programme en mode suspendu.

Des bruits de vaisselle remuée et des coups se font entendrependant une opération de lavage

• La vaisse n'est pas installée correctement.
• Le bras de lavage heures la vaisse.

Il reste des résidus d'aliments sur la vaisselle

La vaisselle est mal installée dans la machine ; l'eau aspergé par les bras de lavage n'atteint pas les endroits mal lavés.
Le panier est trop charge.
La vaisse se touche.
- Quantité de détergent insuffisante.
- Programme sélectionné inadapté, température pas assez haute.
- Bras de lavage bouché par des résidus d'aliments.
- Filtres interieurs bouchés.
- Filtres mal positionnés.
- Pompe de vidange bouchée.

Présence de taches blanches sur la vaissele

• Quantité de dédTergent insuffisante.
• Réglage du doseur de produit de rinceage trop faible.
• Absence de sel regénérant malgré le fort degré de dureté de l'eau.

• Réglage de l'adoucisseur trop faible.

• Couvercle du compartment à Sel mal fermé.

La vaisse ne s'est pas

Programme sans sechage selectionné.
- Réglage du doseur de produit de rincege trop faible.
Vaisseletireeavantla fin du cycle de sechage.Atendre que le temoin lumineux fin soit allume avant d'ouvrir la portedlave-vaisselle.

Présence de taches de rouille sur la vaisselle

• Vaisselle en acier inoxydable de mauvaise qualité.
  Teneur en Sel de I'eau de lavage elevée.
• Couvercle du compartment à Sel mal fermé.
• Trop de sel introduit dans la machine au moment du replissage. Du sel a débordé dans la cuve.
• Mise à la terre défectueuse.

La portenest pas ouverte ou fermée correctement:

La poids de la plaque en bois intégrée sur la porte n'est pas ajusté. (Suisse les indications de poids données dans la notice d'utilisation).
- La tension du ressort de la porte n'est pas ajustée correctement. Ajustez la tension selon les informations de la notice d'utilisation

Appelez le service après vente si le problème persiste après les contrôle ou en cas de tout dysfonctionnement non décrit ci-dessus.

INFORMATIONS PRATIQUES ET UTILES

1. Chaque fois que vous n'utilisez pas votre machine :
2. Debranche la machine et coupe l'eau.
3. Laissez la portégement entrouverte pour empêcher la formation d'odeurs désagréables.

4. Maintenez l'intérieur de la machine propre.

5. Elimination des gouttes d'eau sur la vaisselle:

6. Lavez la vaisselle avec le programme intensif.

7. Retirez tous les recipients métalliques de la machine.

8. N'ajoutez pas de détergent.

9. Si vous positionnez correctement votre vaisse dans la machine, vous l'utiliserez au mieux en termes de consommation d'énergie et de performance de lavage et de séchage.

10. Retirez les gros résidus avant d'installer la vaisselle sale dans la machine.
11. Faites fonctionner la machine une fois qu'elle est entièrement pleine.
12. N'utilisez le programme de trempage que si nécessaire.
13. Consultez les informations sur les programmes et le tableau des valeurs de consommation moyennes quand vous choisissez un programme.
14. La machine pouvant atteindre des températures élevées, il est déconseilé de l'installer à cote d'un réfrigérateur.
15. Si l'appareil se trouve dans un endroit où le risque de gel existe, vous devez complètement vider l'eau restée dans la machine. Fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau etMETRE les 2 tuyaux par terre (arrivee d'eau et vidange) afin d'évacuer le maximum d'eau. Ensuite, enlever le filtrte interieur, et éliminer l'eau restant d'eau à l'aide d'une éponge.

• Cet apparéil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques.
• Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive française 2002/96/CE afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l'environnement.
• Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.
• Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.
• Poids net 42kg
